X172

Tesla Part Number
1086373-00-A
Connector
AMP 2177587-1
Color
BK

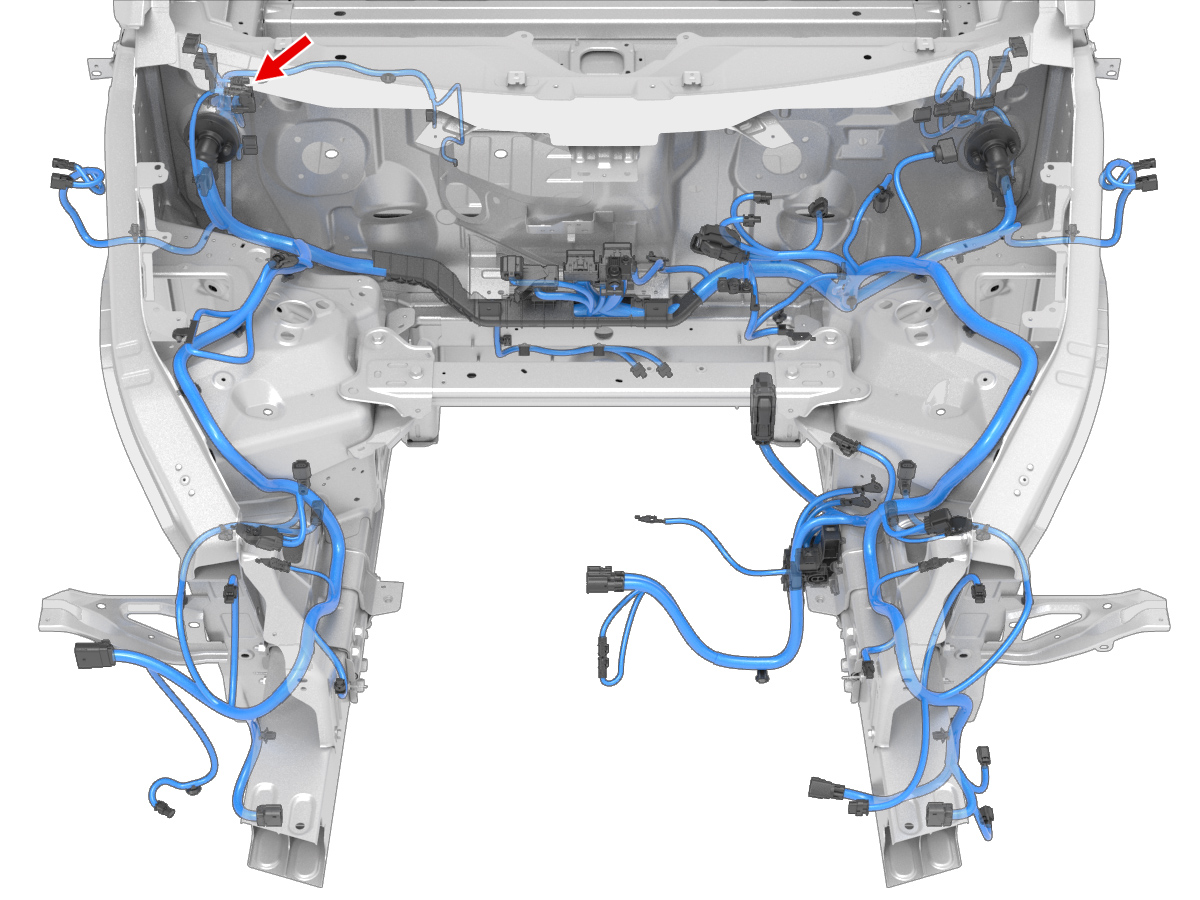

Connector Location:

Connector Pinout:

Connector Details:

CavityTerminal ManufacturerTerminal Part NumberTerminal SizeWire ColorWire SizeWire Seal ManufacturerWire Seal PNWire Dest. Desg.Wire Dest. Cavity
1unused
2unused
3AMP2-1703930-10.50x0.40FTN0.35X909M5
4AMP2-1703930-10.50x0.40FRD0.35X909M6
5unused
6unused
7AMP2-1703930-10.50x0.40FYE0.35X1851
8AMP2-1703930-10.50x0.40FBU0.35X1852
9AMP2-1703930-10.50x0.40FWH0.35X1853
10AMP2-1703930-10.50x0.40FVT0.35X1854
11AMP2-1703930-10.50x0.40FYE0.35X908M14
12AMP2-1703930-10.50x0.40FGY0.35X908M13
