电阻表（零点调节）
校正代码 16300100 0.01 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1076927-00-A Hioki RM 3548（含鳄鱼夹引线 L2107）
- 1076928-00-A 测试探针 - Hioki 9461
- 1080510-00-A 电阻块
- 使用鳄鱼夹引线进行零点调节 - 最常用的零点调节方法。
- 使用电阻块执行零点调节 - 该方法需要电阻块专用工具。
警告
切勿使用电阻表来测量电压。
使用鳄鱼夹引线进行零点调节
- 接通 Hioki 电阻表电源，等几分钟让其热稳定。
-
将鳄鱼夹引线插入电阻表。

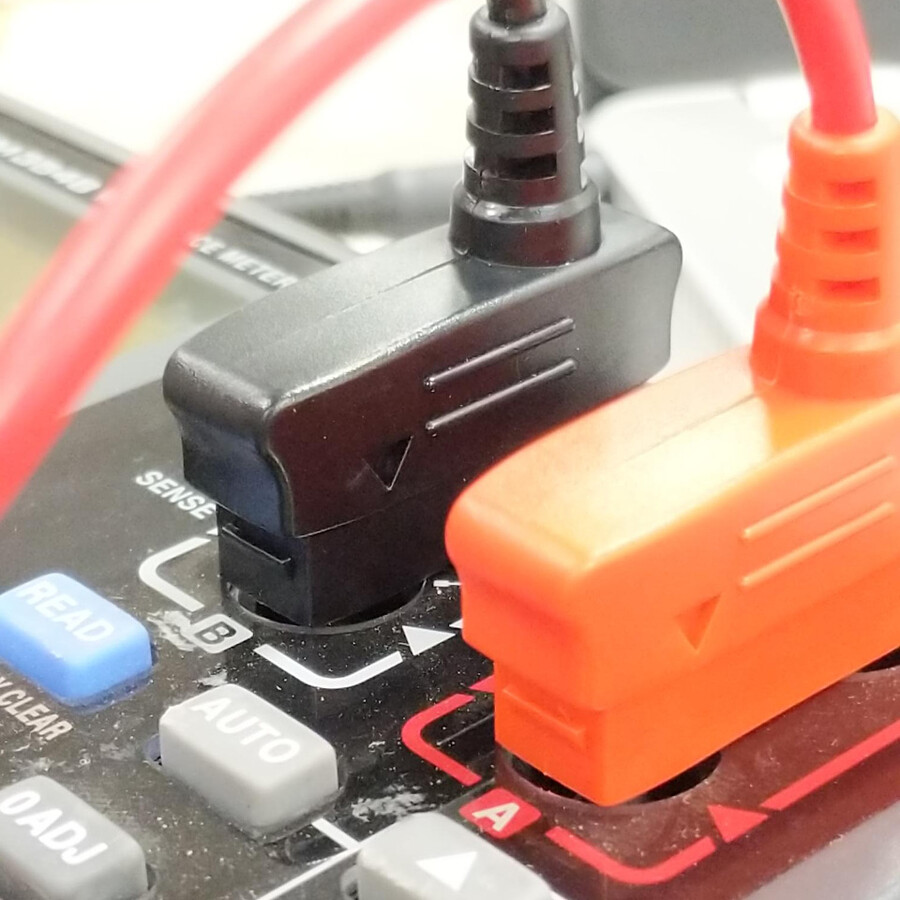

注正极（红色）和负极（黑色）引线连接器均带有要与电阻表上的箭头对齐的箭头或标记。
-

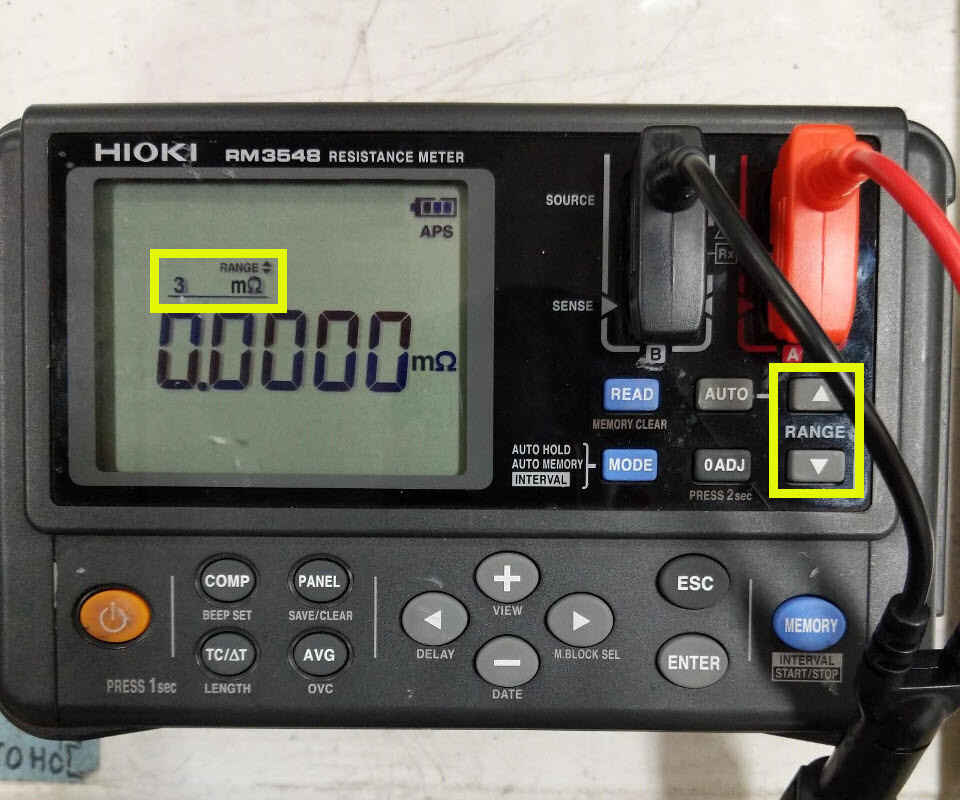

利用向上和向下箭头按钮将电阻表量程设置为 3mΩ。
-

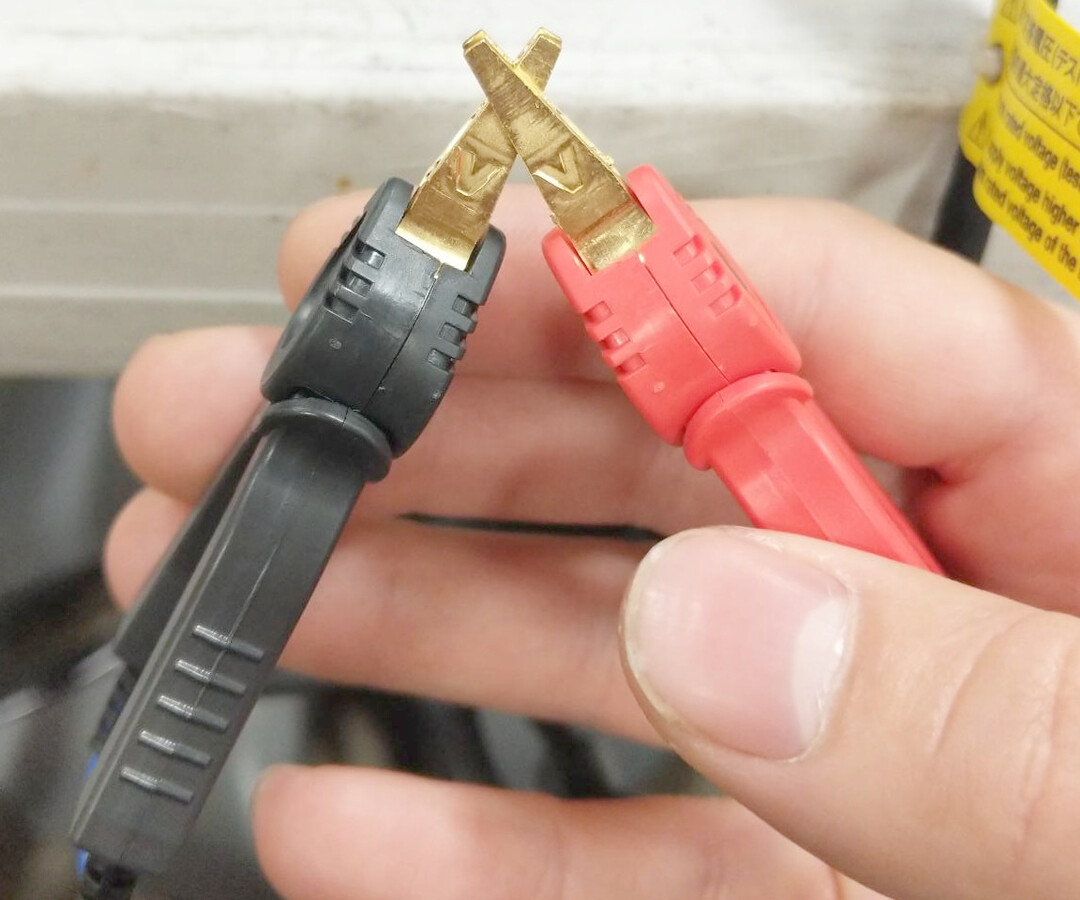

将鳄鱼夹连接在一起，使红色夹子“咬住”黑色夹子的上卡爪，并使每个夹子上的“V”朝上。
-
验证是否有电阻显示。
注如果显示“ -.- - - - ”（无数值），请检查电阻表的引线连接以及夹子连接在一起的方式。
-

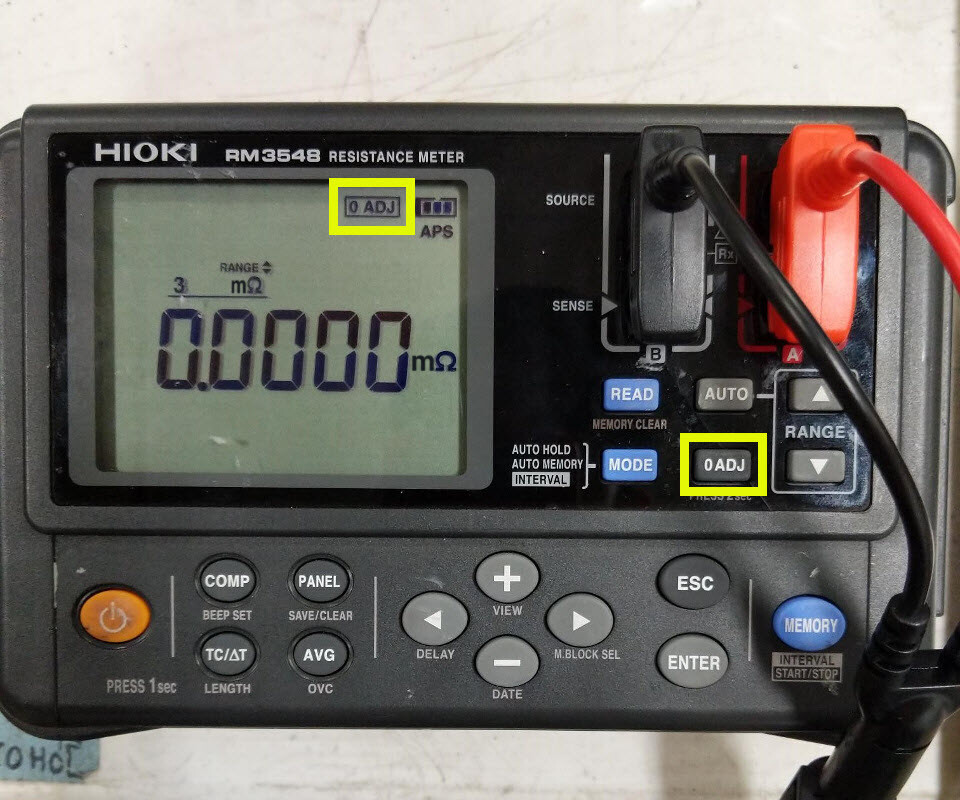

长按 0ADJ 按钮以开始零点调节操作。
注电阻表显示屏的右上角闪烁“0 ADJ”文本。
-
大约 2 秒钟后，电阻表发出蜂鸣声，此时“0 ADJ”将保持不变。
注如果显示“FAiL”，请检查夹子、引线以及电阻表连接，并再次从第 3 步开始操作。
-
将夹子彼此分离，并从电阻表上拔下引线。
警告不要更改量程，否则必须再次对电阻表进行零点调节。
-
将 Hioki 9461 测试探针引线 插入电阻表。
注将引线连接器上的箭头与电阻表上的箭头对齐。
- 电阻表现在可以测量电阻了。返回需要执行零点调节的程序。
使用电阻块执行零点调节
- 接通 Hioki 电阻表电源，等几分钟让其热稳定。
-
将 Hioki 9461 测试探针引线插入电阻表。
注正极（红色）和负极（黑色）引线连接器均带有要与电阻表上的箭头对齐的箭头或标记。
-
利用向上和向下箭头按钮将电阻表量程设置为 3mΩ。
-
按下并松开 0ADJ 按钮以开始零点调节操作。
注电阻表显示屏的右上角闪烁“0 ADJ”文本。
- 用探针触碰电阻块专用工具任何一侧的凹处，垂直握住探针。
-
验证是否有电阻显示。
注如果显示“ -.- - - - ”（无数值），请检查电阻表的引线连接以及探针尖端接触电阻块的方式。
-
大约 2 秒钟后，电阻表发出蜂鸣声，此时“0 ADJ”将保持不变。
注如果显示“FAIL”，请检查探针尖端、引线以及电阻表连接，并再次从第 3 步开始操作。
-
从电阻块专用工具上取下探针。
警告不要更改量程，否则必须再次对电阻表进行零点调节。
- 电阻表现在可以测量电阻了。返回需要执行零点调节的程序。
