超级歧管（拆卸和更换）
校正代码
184001021.50 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 9 月 30 日：更新了 UI 界面例行程序。
- 2024 年 9 月 20 日：添加了“将制冷剂回收/重新加注校正代码 18200102 作为一项单独工项添加至服务工单中”的说明。
- 2024 年 6 月 12 日：添加了有关 Schrader 阀门的注意事项。
- 2023 年 4 月 4 日：更新了空调机油规格中用于液体和容量的空调机油类型。
- 2023 年 8 月 2 日：更新了错误的程序引用。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
拆卸
-
设置空调机
注仅限维修时间
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击，然后等待例行程序完成。
- 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
- 拆下第二排座椅座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 在车辆前部下方放置一个液体收集器。
- 回收车辆中的制冷剂。请参阅空调制冷剂（回收和重新加注）。
- 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
- 拆下 12V/低压电池。请参阅12V/低压电池（拆卸和更换）。
- 拆下冷却液罐罐盖。
-
断开动力总成旁路软管与超级歧管的连接。
-
将散热器出口软管从超级歧管上断开。
-
将散热器入口软管从超级歧管上断开。
-
向超级歧管前部的冷却液端口中安装三个外螺纹接头。
-
断开冷却器至电池软管的传感器。
-
断开动力总成供给软管的传感器。
-
将冷却器至电池软管从超级歧管上断开。
-
将动力总成供给软管从超级歧管上断开。
-
将高压电池回流软管从超级歧管上断开。
-
向超级歧管后部的冷却液端口中安装三个外螺纹接头。
-
将温度系统子线束从前控制器上断开。
-
拆下将温度系统次总成线束固定到前部线束导件盖的夹子。
-
拆下将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-
断开空调压缩机逻辑连接器。
- 将干燥剂包从超级歧管中取出，以确定本程序稍后必须添加的机油量。请参阅干燥剂（带加热泵款）（拆卸和更换）。
-

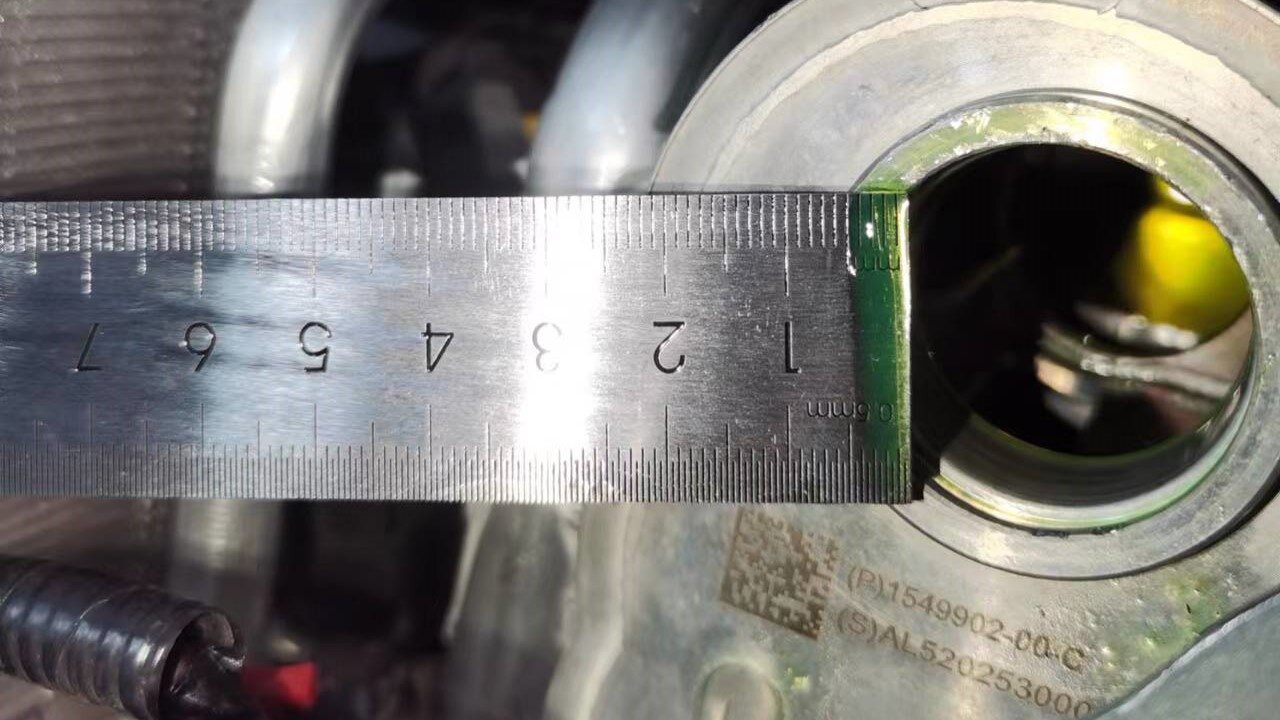

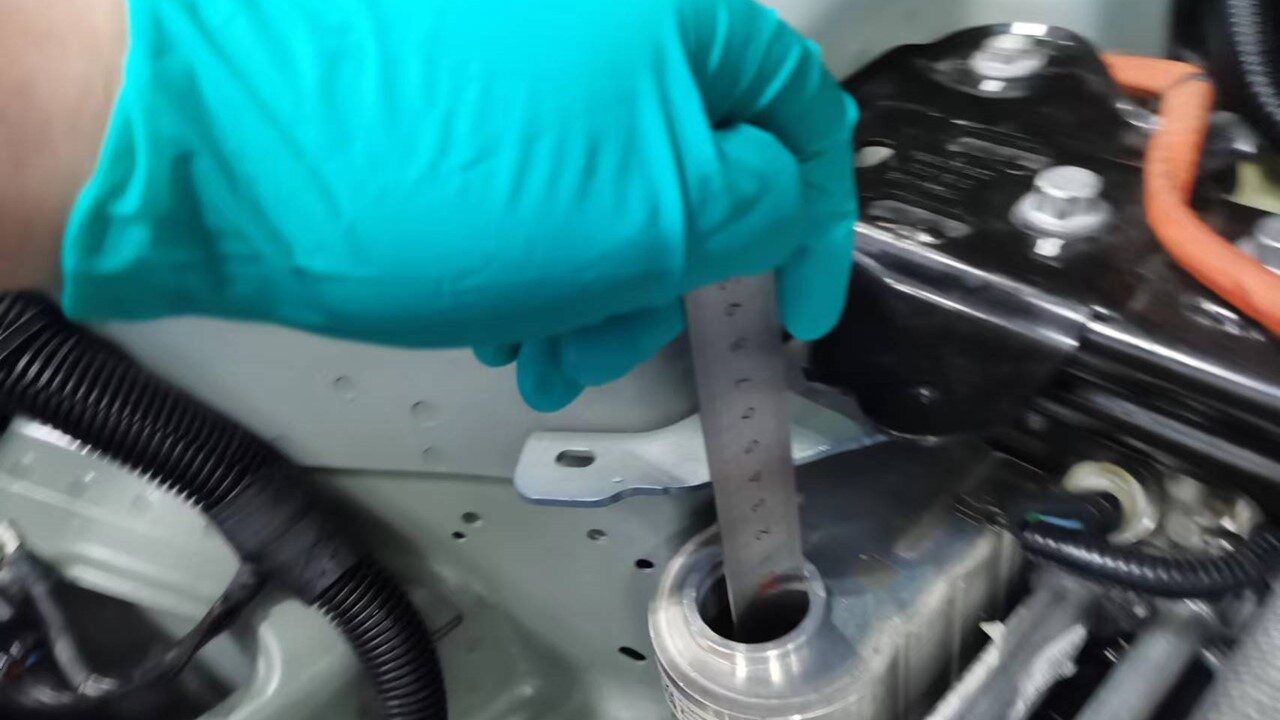

测量蓄压器内的冷冻油液位。
注每辆车的液位会有所不同。请勿依赖图片。测量时保持钢尺垂直。以毫米为单位记录测量值。
-
将蓄压器机油液位测量值转换为克。
注将测量值乘以 5.6 后再加上 15。以克为单位记录测量值。
-

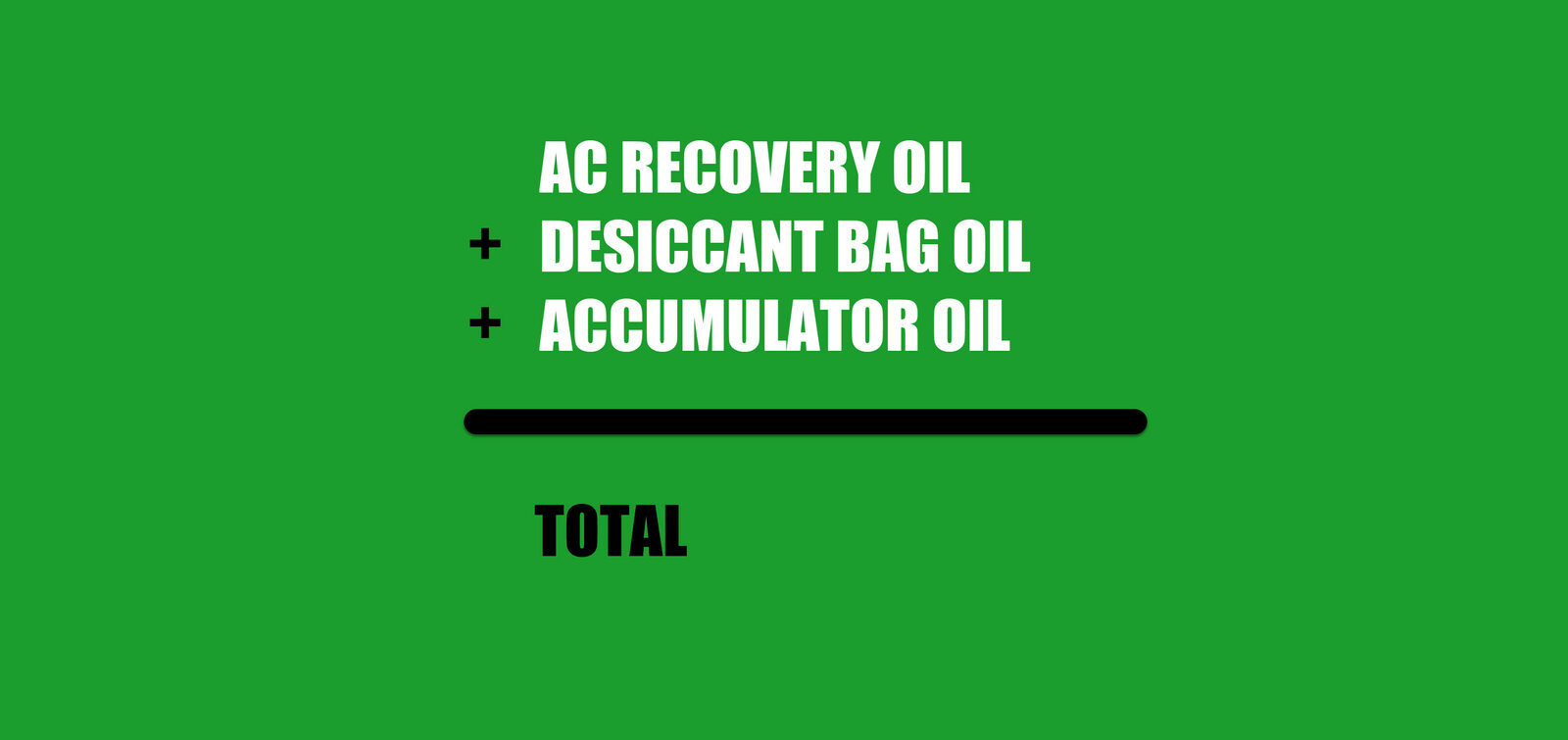

计算空调回收、干燥剂包和蓄压器的总机油损失。
注将所有测量值相加，并以克为单位记录总值。后续注油步骤中将以测量值为准。
-
拆下将歧管下部固定到压缩机管路的螺母，然后将下部管路移开。
-
拆下将歧管上部固定到压缩机管路的螺母，然后将上部管路移开。
-
拆下将超级歧管固定到压缩机空调管路总成的螺栓。
-
将超级歧管至压缩机空调管路总成从超级歧管上拆下，然后将其从车辆上拆下。
-
松开将超级歧管固定到 HVAC 空调管路总成的螺母。
注松开螺母，但此时请勿将其拆下。该螺母将在后续步骤中拆卸。
-
拆下将超级歧管至 HVAC 空调管路总成固定到 HVAC 总成的螺栓（2 个）。
-
拆下将冷却液软管固定到空调压缩机支架的卡子（2 个）。
-
拆下将空调压缩机高压线束支架固定到空调压缩机的螺栓。
-
拆下用于固定空调压缩机接地带的螺栓。
-
拆下将冷却液软管固定到空调压缩机支架的卡子。
-
断开高压线束连接器与空调压缩机的连接。
注将黑色锁片从空调压缩机（位置 1）上移开，然后使用 45 度长凿向下按压锁定连接器的位置 2，同时在位置 3 处向上撬动并断开连接。
-
将空调压缩机高压线束从空调压缩机上拆下，并置于一旁。
注将空调压缩机高压线束支架朝车头方向移动，提起支架以使其与支架上部支座分离，然后小心地将线束和支架置于一旁。
-

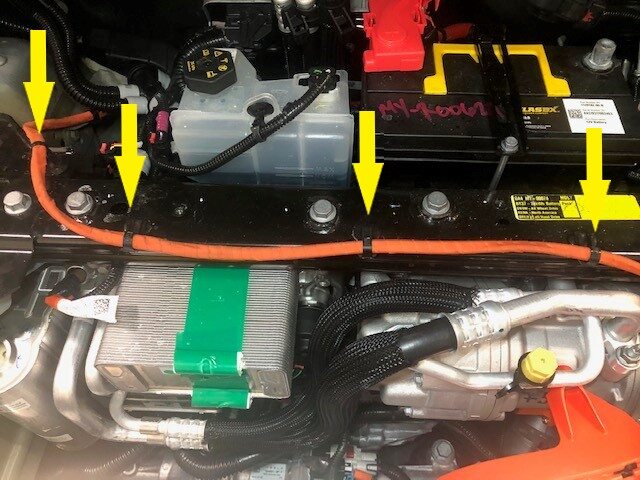

拆下将空调压缩机高压线束固定到减震塔支架的固定夹（4 个）。
注向上拉动夹子以辅助拆卸；注意请勿拉扯高压线缆。
-
拆下将减震塔支架固定到左侧减震塔的螺栓（3 个）。
-
拆下将减震塔支架右侧固定到减震塔的螺栓（3 个）。
-

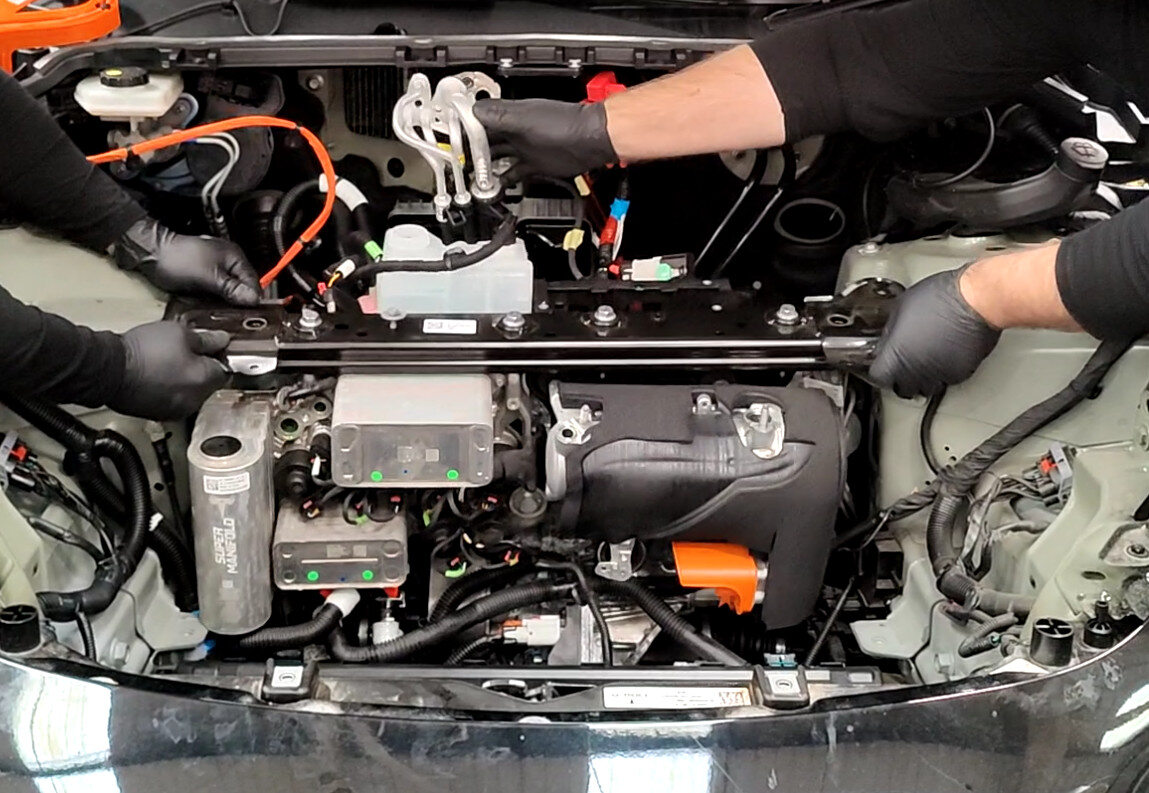

将减震塔支架连同超级歧管和压缩机一起拆下。
注该步骤需要两名技术人员。注意连接器和空调管路，缓慢提起支架，然后将其放在硬纸板垫上。
-

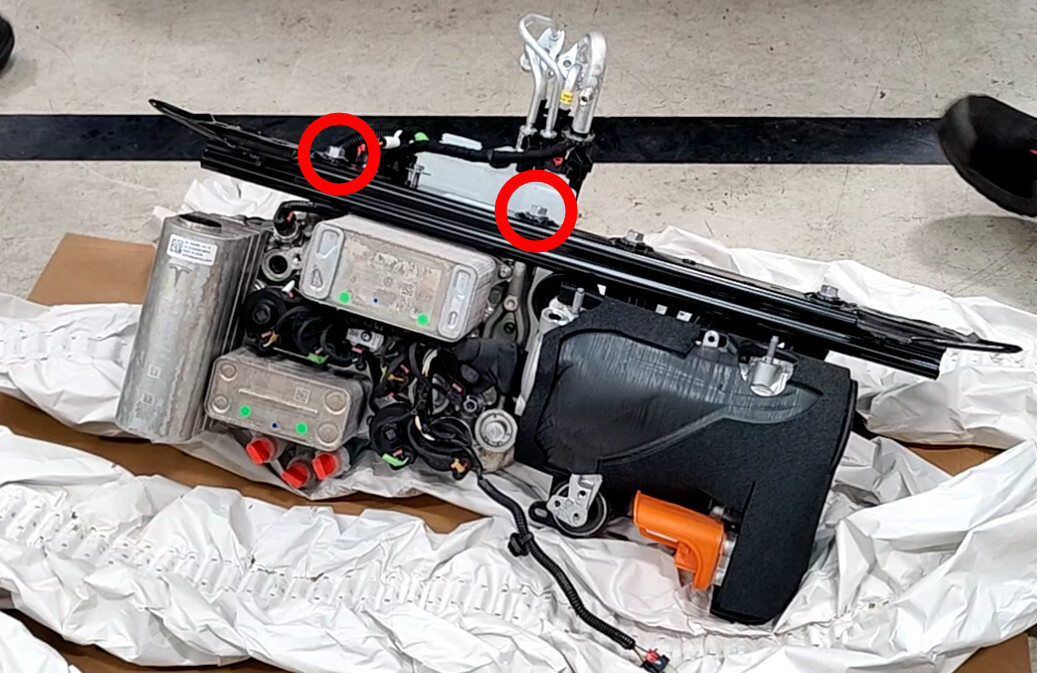

拆下将超级歧管固定到减震塔横梁的螺栓（2 个），然后拆下超级歧管。
-
拆下将超级歧管至 HVAC 空调管路总成固定到超级歧管的螺母，然后拆下超级歧管至 HVAC 空调管路总成。
安装
-
记录超级歧管的新旧零件号和序列号。
注标签位于蓄压器前部。将零件号和序列号记录在维修单中。
-

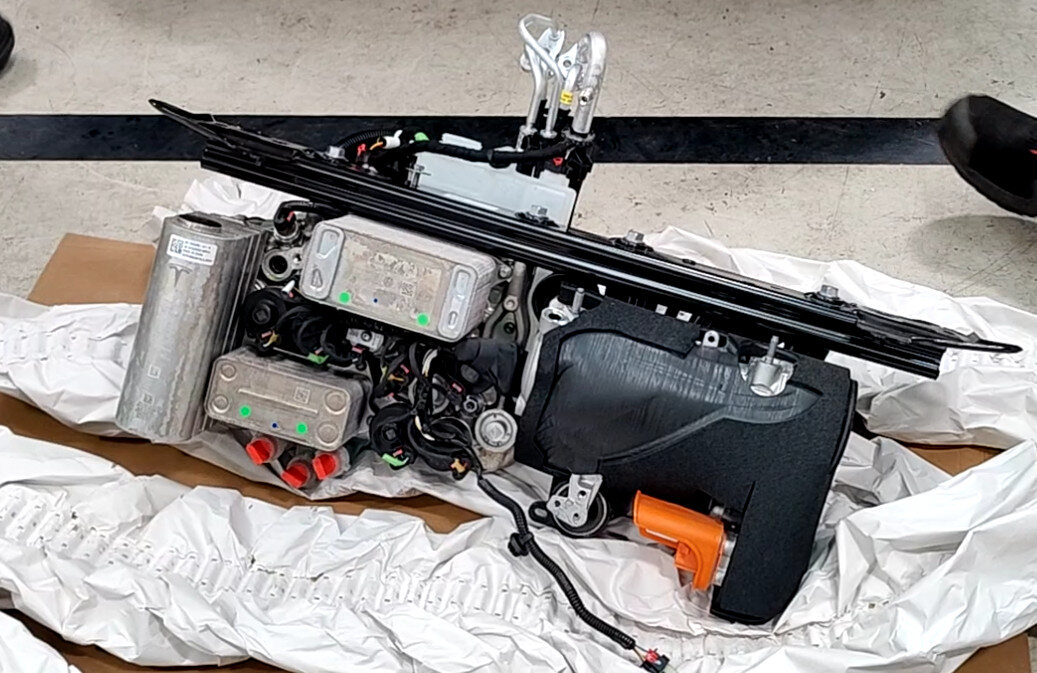

将超级歧管总成放置到支架上，然后用两个螺栓将其固定（扭矩为 31 Nm）。
注将螺栓手动预拧到超级歧管上
-

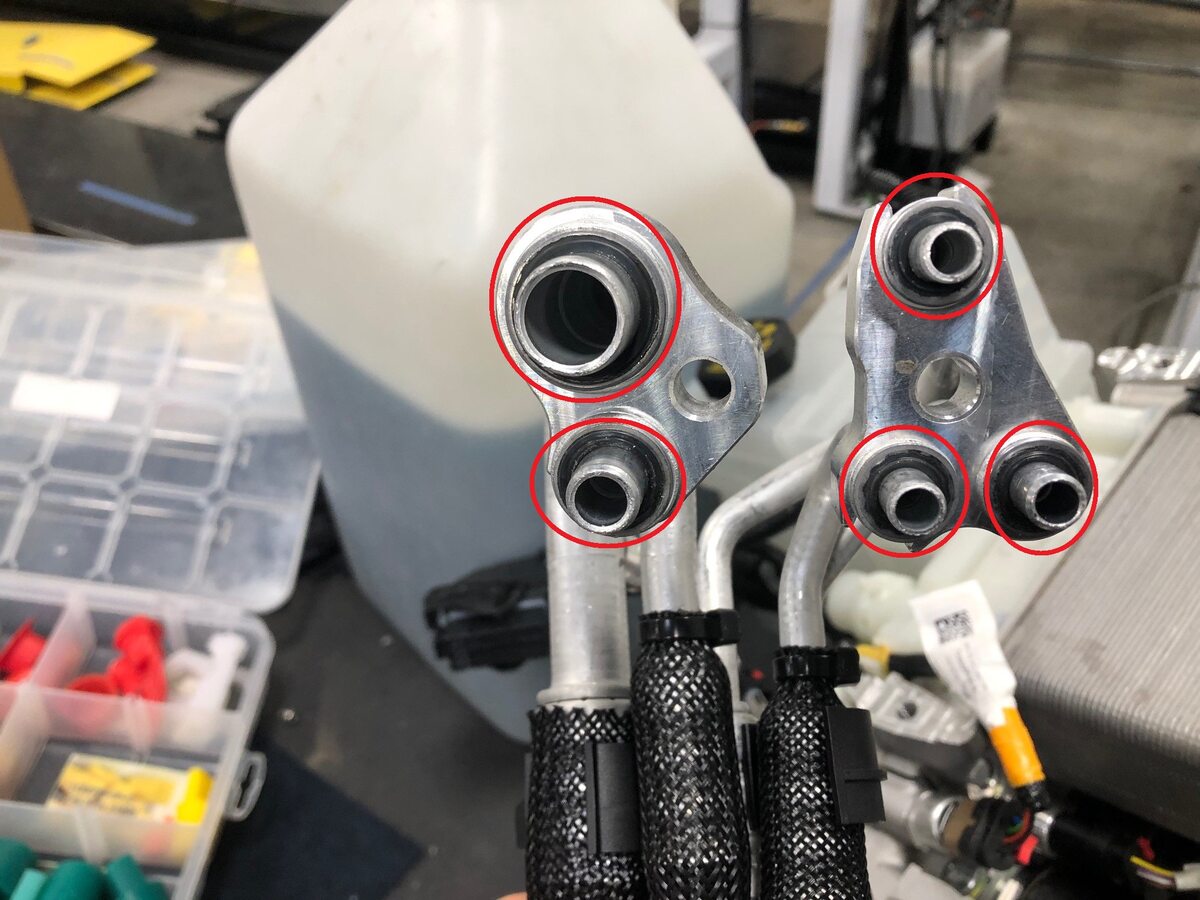

更换超级歧管至 HVAC 空调管路总成上超级歧管一侧的密封垫圈（5 个）。
注使用适当的空调机油润滑新密封垫圈。请参阅液体和容量了解空调机油规格。
-

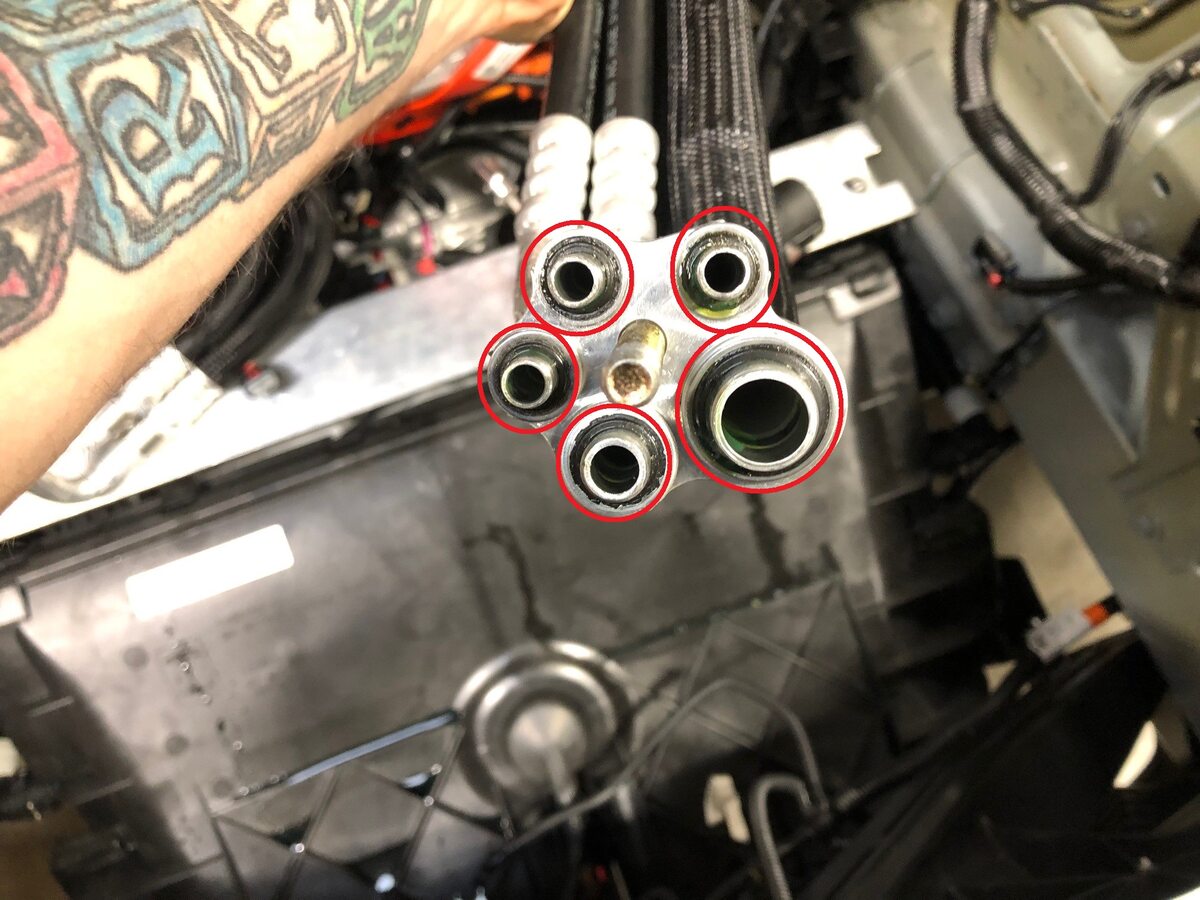

更换超级歧管至 HVAC 空调管路总成上 HVAC 一侧的密封垫圈（5 个）。
注使用适当的空调机油润滑新密封垫圈。请参阅液体和容量了解空调机油规格。
-
安装将超级歧管至 HVAC 空调管路总成固定到超级歧管的螺母（扭矩为 27 Nm）。
-
紧固将超级歧管固定到 HVAC 空调管路总成的螺母。
27 Nm (19.9 lbs-ft)
-

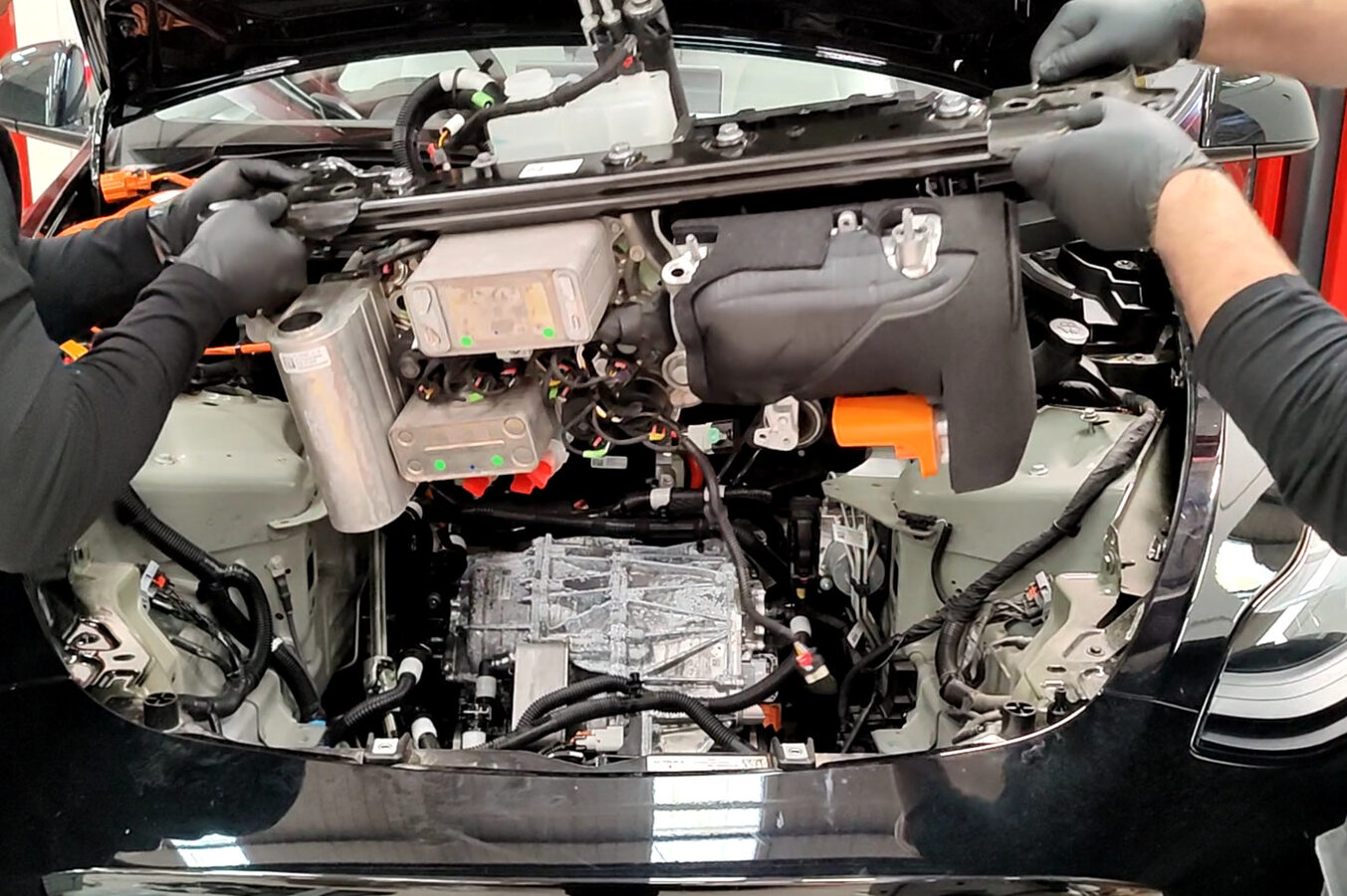

将减震塔支架安装到车辆上。
-
安装将减震塔支架固定到左侧减震塔的螺栓（3 个）。
注请参阅图片了解各位置的扭矩值。
-
安装将减震塔支架固定到右侧减震塔的螺栓（3 个）。
注请参阅图片了解各位置的扭矩值。
-
安装将超级歧管至 HVAC 空调管路总成固定到 HVAC 总成的螺栓（扭矩为 22 Nm）。
-
安装将空调压缩机高压线束固定到减震塔支架的固定夹（4 个）。
-
将空调压缩机高压线束放置到空调压缩机上。
-
将高压线束连接器连接到空调压缩机。
注1 个锁定电气连接器，3 级锁定连接器。将连接器完全固定到空调压缩机上之后，将黑色锁片朝空调压缩机方向推动以接合锁片。执行推拉推测试，确保正确就位。
-
安装将空调压缩机高压线束支架固定到空调压缩机的螺栓（扭矩为 9 Nm）。
-
安装将冷却液软管固定到空调压缩机支架的卡子。
-
安装用于固定空调压缩机接地带的螺栓（扭矩为 7 Nm）。
-
安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-
连接空调压缩机逻辑连接器。
-
将散热器入口软管安装到超级歧管。
注执行推拉推测试，确保软管完全就位。
-
将散热器出口软管安装到超级歧管。
注执行推拉推测试，确保软管完全就位。
-
将动力总成旁路软管安装到超级歧管。
注执行推拉推测试，确保软管完全就位。
-
安装将温度系统次总成线束固定到前部线束导件盖的夹子。
-
将温度系统子线束连接到前控制器模块。
注充分旋转以固定锁片。
-
将高压电池回流软管连接到超级歧管。
注执行推拉推测试，确保软管完全就位。
-
将动力总成供给软管连接到超级歧管
注执行推拉推测试，确保软管完全就位。
-
将冷却器至电池软管连接到超级歧管。
注执行推拉推测试，确保软管完全就位。
-
连接动力总成供给软管的传感器。
注线束和冷却液软管均带有颜色标注。将线束颜色与冷却液软管颜色相匹配。
-
连接冷却器至电池软管传感器。
注线束和冷却液软管均带有颜色标注。将线束颜色与冷却液软管颜色相匹配。
-
安装超级歧管至压缩机空调管路总成上超级歧管一侧的新密封垫圈（2 个）。
注使用适当的空调机油润滑新密封垫圈。请参阅液体和容量了解空调机油规格。
-
安装超级歧管至压缩机空调管路总成上压缩机排气管路一侧的新密封垫圈。
注使用适当的空调机油润滑新密封垫圈。请参阅液体和容量了解空调机油规格。
-
安装超级歧管至压缩机空调管路总成上压缩机吸气管路一侧的新密封垫圈。
注使用适当的空调机油润滑新密封垫圈。请参阅液体和容量了解空调机油规格。
-
安装将超级歧管至压缩机空调管路总成固定到超级歧管上的螺栓（扭矩为 22 Nm）。
注手动预拧螺栓以防螺纹磨损。
-
安装将超级歧管至压缩机排气管路固定到压缩机的螺母（扭矩为 22 Nm）。
-
安装将超级歧管至压缩机吸气管路固定到压缩机的螺母（扭矩为 22 Nm）。
-
安装将冷却液软管固定到空调压缩机支架的卡子（2 个）。
- 将 12V/低压电池安装到车内。请参阅12V/低压电池（拆卸和更换）。
- 连接 12V 电源。请参阅 12V/低压电源（断开和连接）
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击，例行程序完成后立即关闭页面。
- 断开 12V 电源。请参阅 12V/低压电源（断开和连接）
- 执行冷却液真空重新加注。请参阅冷却系统（真空重新加注）。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 执行真空泄漏测试，然后重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
- 连接 12V 电源。请参阅 12V/低压电源（断开和连接）
- 重新部署固件。请参阅。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，例行程序完成后立即关闭页面。
- 点击，例行程序完成后立即关闭页面。
- 点击，例行程序完成后立即关闭页面。
- 点击，例行程序完成后立即关闭页面。
- 检查冷却液液位，确保液位处于 Max 线处。
- 点击，例行程序完成后立即关闭页面。
- 点击，例行程序完成后立即关闭页面。
- 禁用“维护模式”。请参阅维护模式。
- 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 安装第二排座椅座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
