套管 - 前驱动单元 - RH(拆卸和更换)
校正代码
39011102 5.22 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
-
将前副车架总成从车辆上拆下。请参阅。
-
在右前驱动单元套管上安装套管工具。
注
装配特殊工具时,使用如图所示的 “K”、“B” 和 “I” 罩帽。

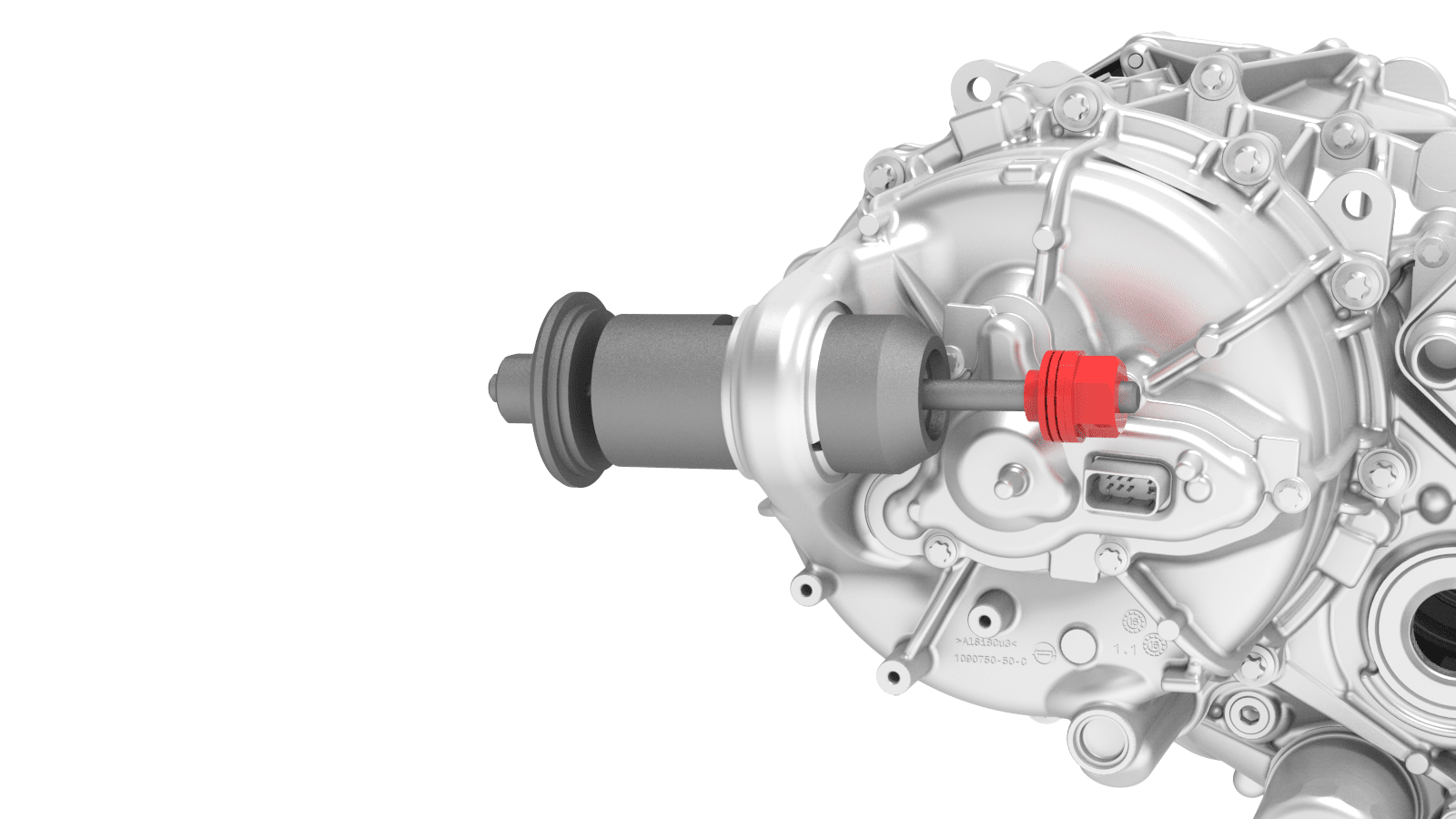

图 1. 为清晰起见,隐藏了其他总成
-
将对置螺母固定在适当位置的同时,用扳手转动轴承侧套管工具螺母。
图 2. 仅向红色标示螺母施加扭矩
-
将套管从前驱动单元推出后,分离套管工具,然后拆下套管。
安装
-
安装套管工具,以套上新的套管。
注
装配特殊工具时,使用如图所示的 “L”、“J” 和 “C” 罩帽。

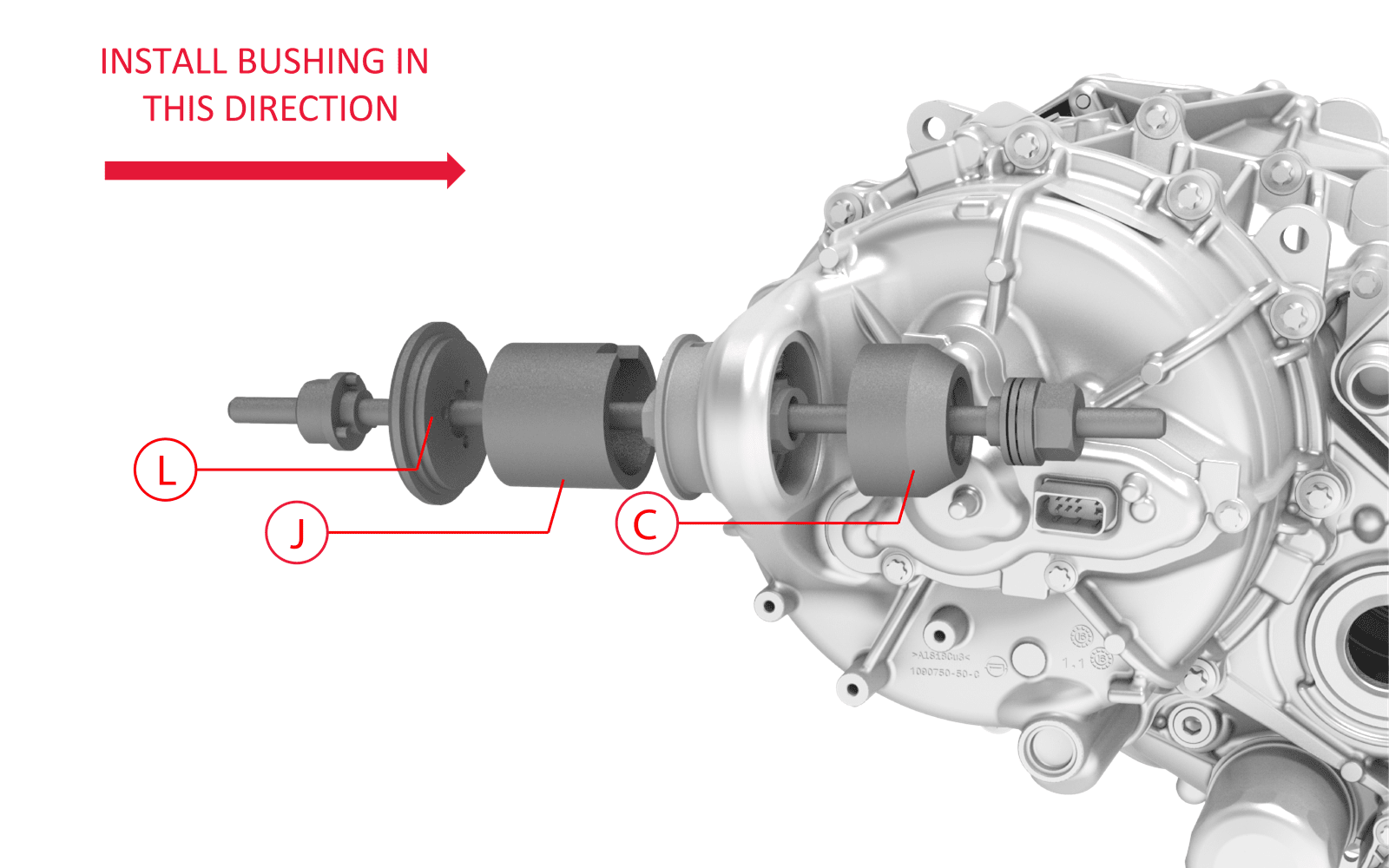

图 3. 用于安装套管的 “L”、“J” 和 “C” 罩帽

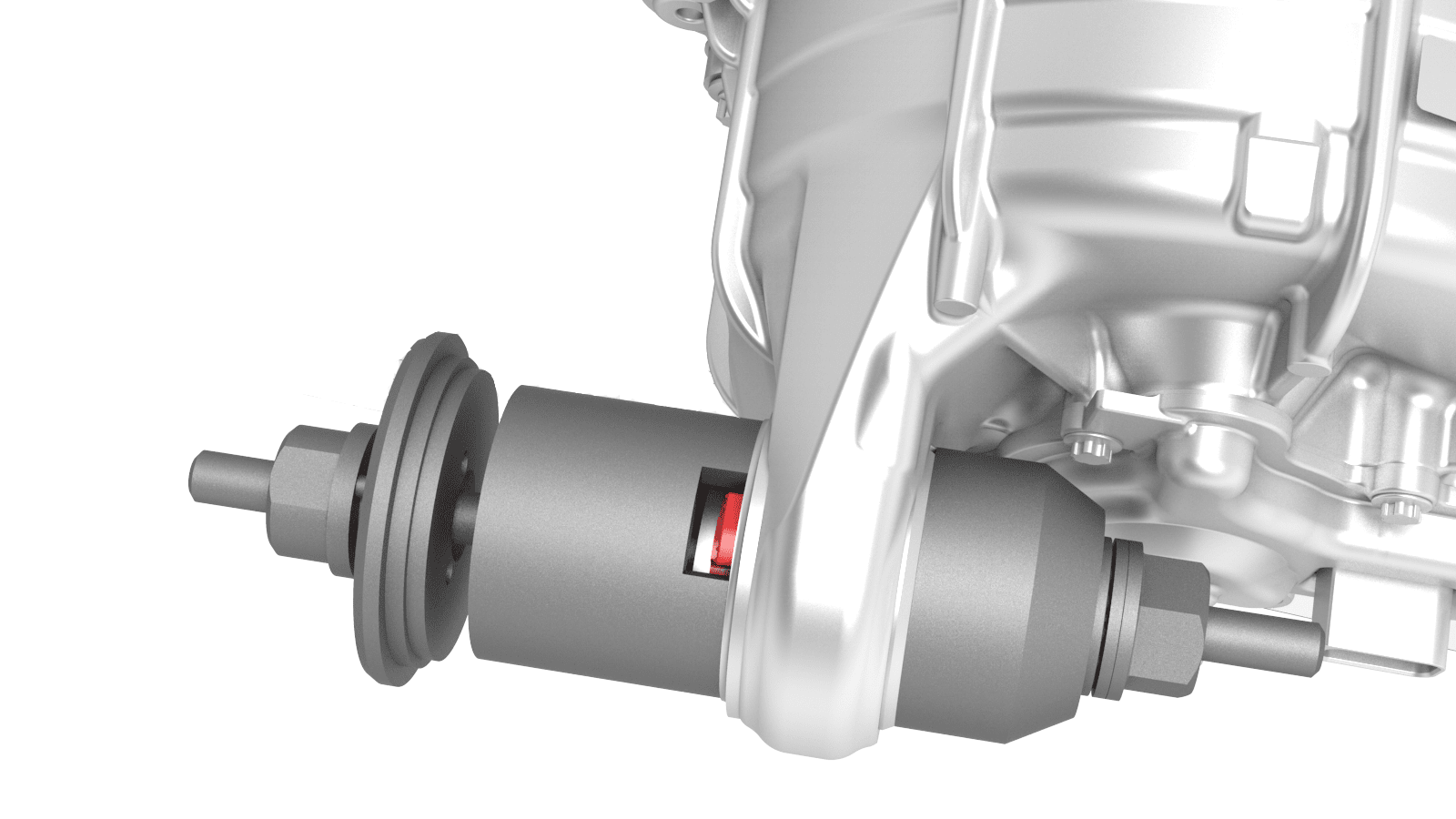

图 4. 可在 “J” 罩帽顶部看到橡胶锁片
-
用扳手转动轴承侧套管工具螺母,直至套管法兰接触到前驱动单元。
注
安装套管时,确保橡胶锁片在 “J” 罩帽顶部保持可见。

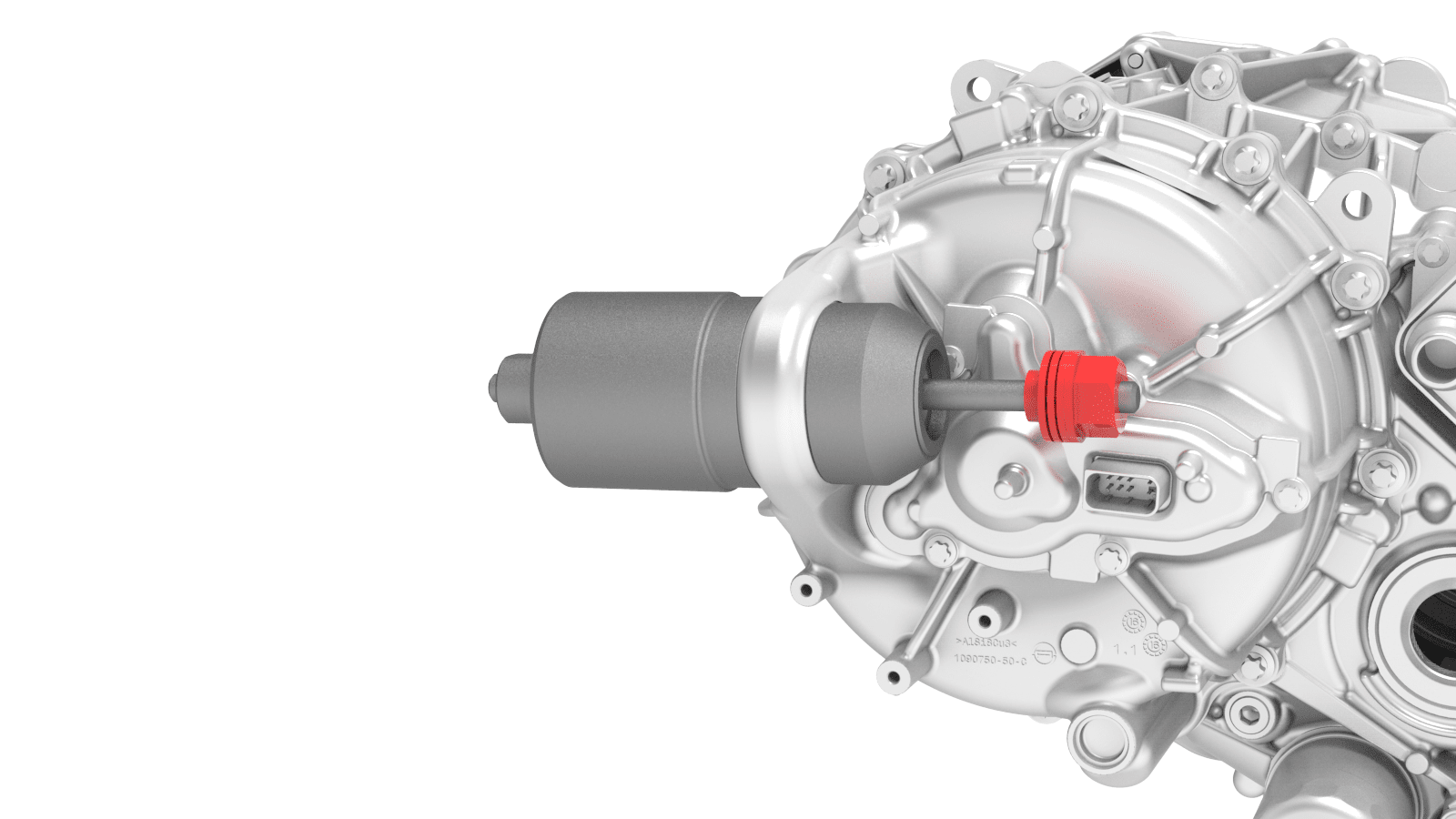

图 5. 仅向红色标示螺母施加扭矩
-
分离套管工具,然后从驱动单元上拆下。
-
确保套管定位凸耳朝向 12 点钟方向。

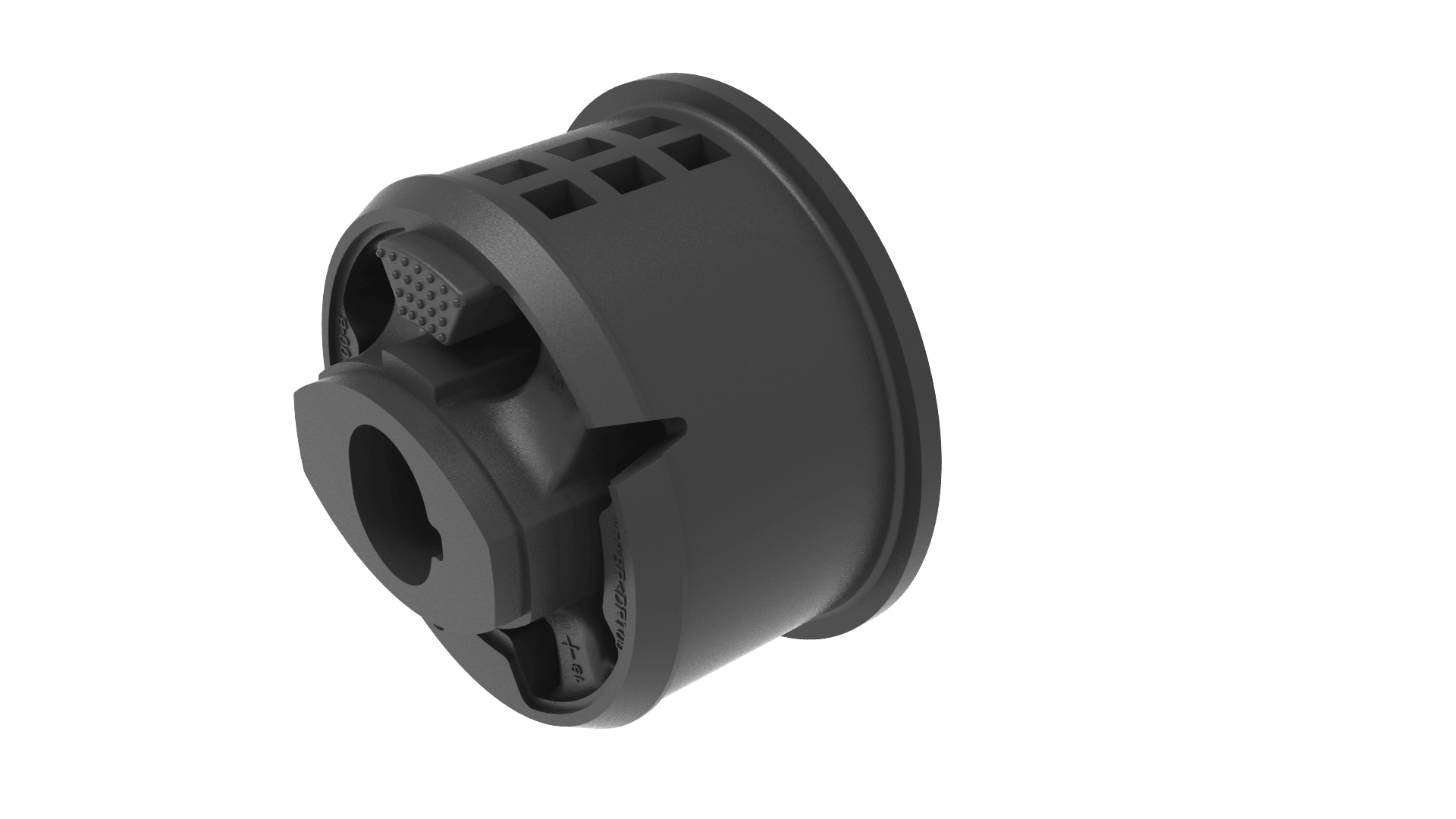

图 6. 为清晰起见,隐藏了其他总成
-
将前副车架总成安装到车辆上。请参阅。
-
检查车辆轮毂定位,并根据需要进行调整。请参阅四轮定位检查。
