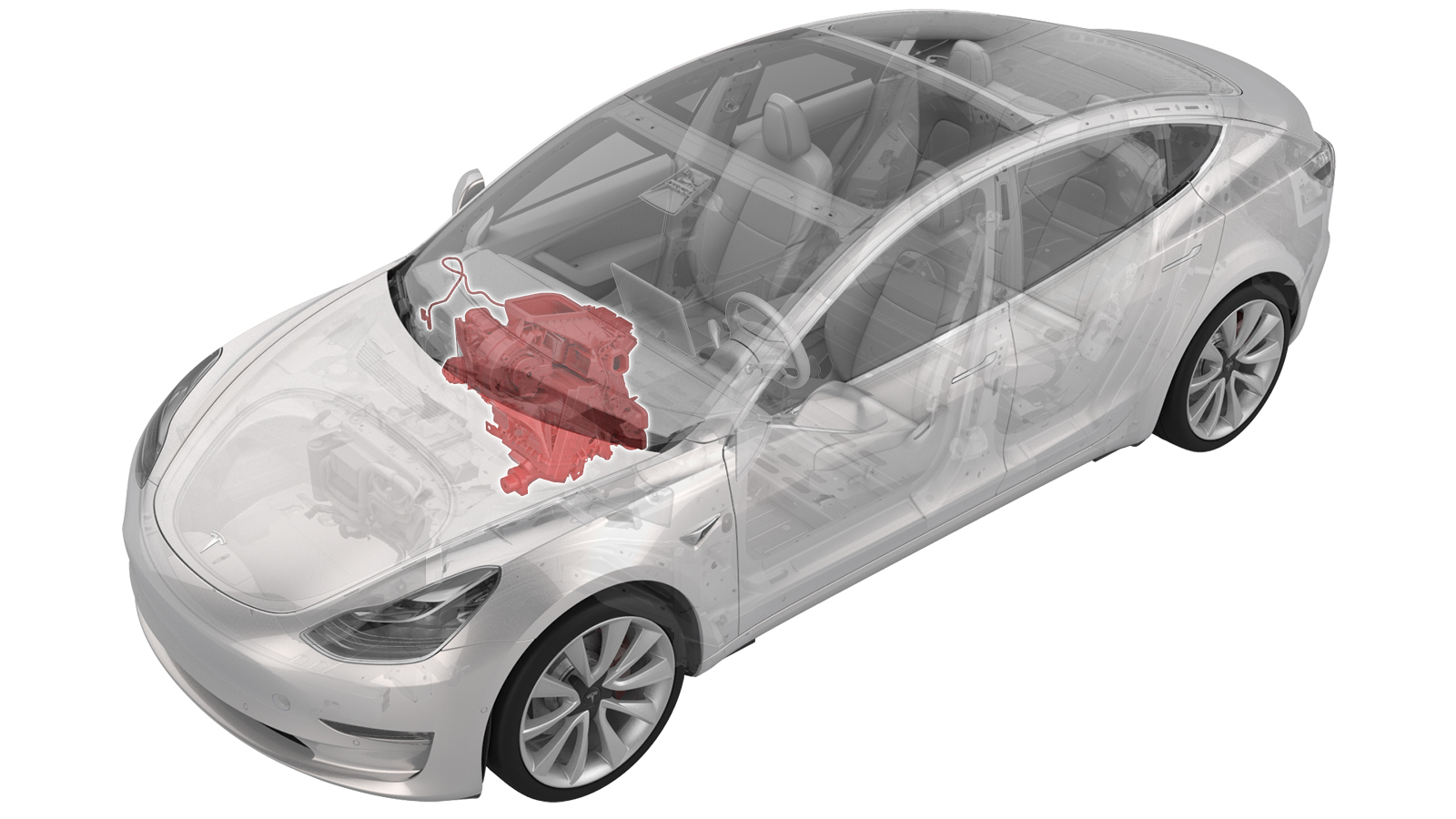

HVAC 总成（带加热泵款）（拆卸和更换）

校正代码 18101012 3.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

2023 年 8 月 23 日：更新了 EPB 维护模式参考。
2023 年 4 月 4 日：更新了空调机油规格中用于液体和容量的空调机油类型。
2024 年 4 月 29 日：将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

注

此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。

拆卸

设置空调机。
将车辆停放在双柱举升机上。

提示：确认车辆未处于充电状态。
拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

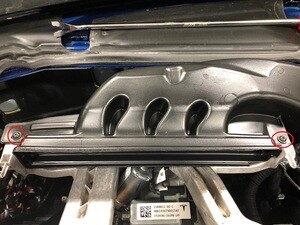

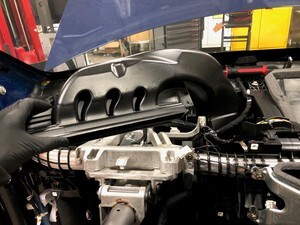

拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
拆下雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
拆下雨刮器模块。请参阅雨刮器模块（拆卸和更换）。

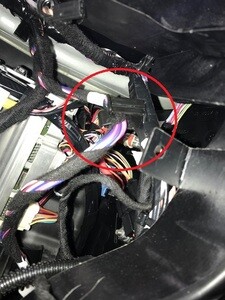

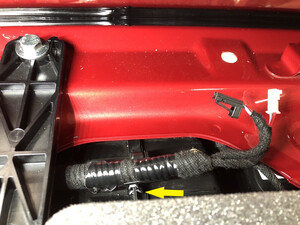

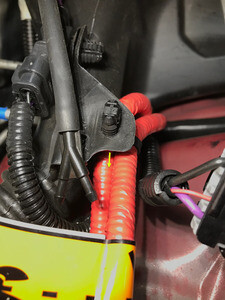

松开清洗器储液罐入口左侧的线束夹。
拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。

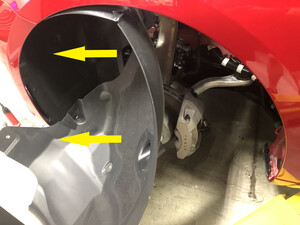

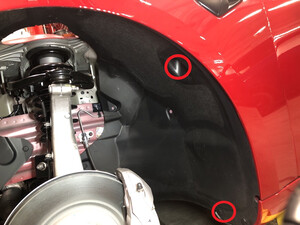

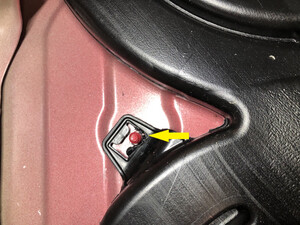

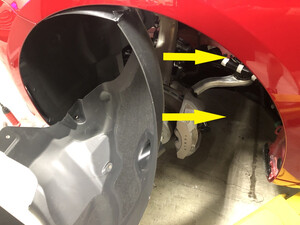

部分拆下 LH 前轮拱内衬

注
6 个夹子，1 个螺栓，10 毫米，5 Nm；新款车可能配备 2 个将内衬下部固定到车身的推拉式夹

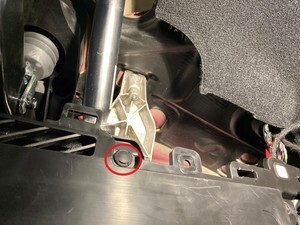

拆卸将清洗器储液罐固定到车辆的下部螺栓

注
1 个螺栓，10 毫米，3 Nm
部分安装 LH 前轮拱内衬

注
2 个夹子；部分安装 LH 前轮拱内衬；此轮拱内衬稍后会再次拆下；安装用于固定 LH 前轮拱内衬的 2 个夹子
安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
降下车辆，直至轮胎接触到地面

注
将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如

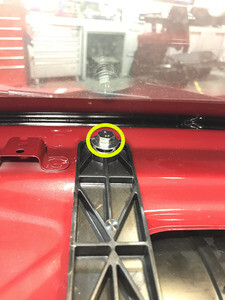

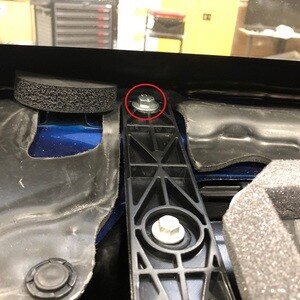

拆下将清洗器储罐固定到车辆的上部螺栓

注
1 个螺栓，10 毫米，3 Nm

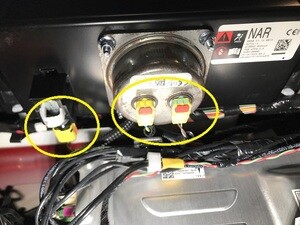

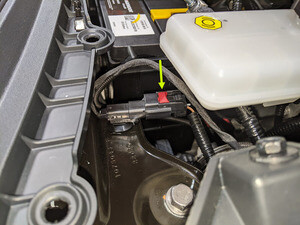

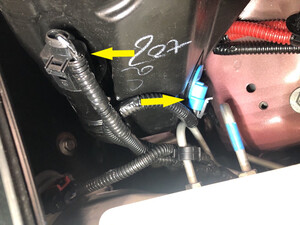

断开清洗器泵和液位传感器连接器

注
2 个连接器

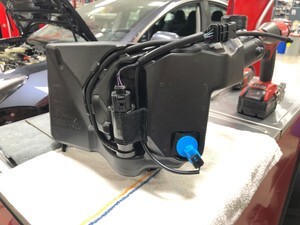

将清洗器储液罐从车辆上拆下

注
2 个连接器；使清洗器储液罐保持直立状态，以防液体溢出

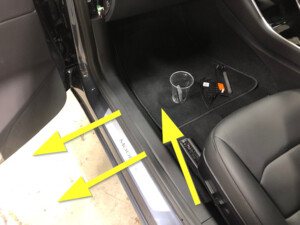

将车辆驶离举升机

注
建议请助手帮忙将车辆向后推；请注意，只能以非常慢的速度将车辆安全地推动一小段距离
启用电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH（释放）
将车辆停至“非举升”操作位置。

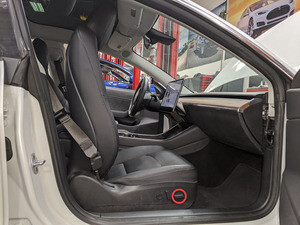

打开所有车门，降下所有车窗。
在触摸屏上，点击Controls > Service > Towing，以退出牵引模式。
通过触摸屏，将车辆置于“维护模式”。请参阅维护模式。
解锁车辆网关。请参阅网关（解锁）。
在触摸屏上，点击维护模式下的 "扳手"（位于触摸屏 UI 界面底部），点击Thermal > Refrigerant System > Start Thermal Fill/Drain (Refrigerant only)，点击 Run，然后等待例行程序完成。

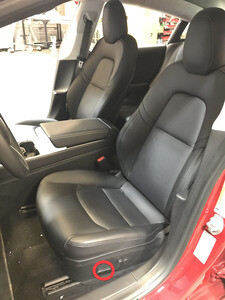

将左前座椅向前移动。

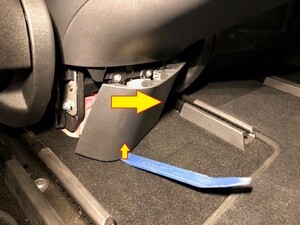

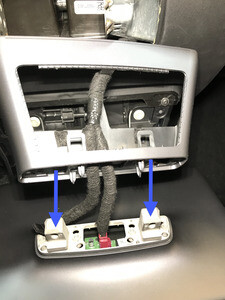

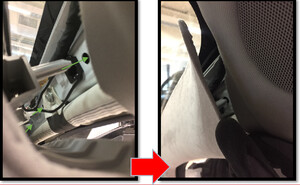

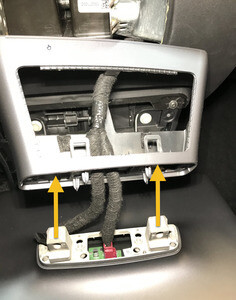

拆下控制台下部后饰板

注
5 个夹子；将塑料饰板工具插入盖板底部，然后直接向外拉以将其松开

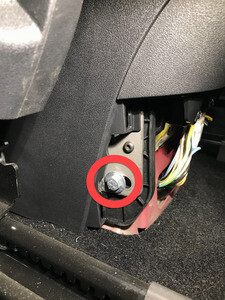

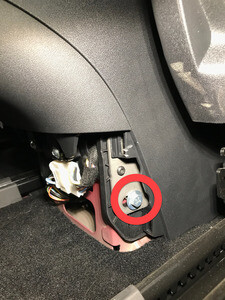

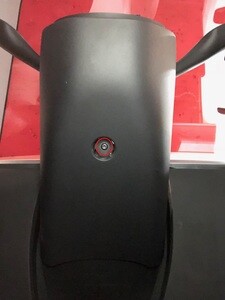

拆下中控台上的 LH 后外部硬件

注
1 个螺栓，10 毫米，7 Nm
将左前座椅向后移动

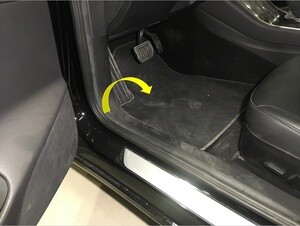

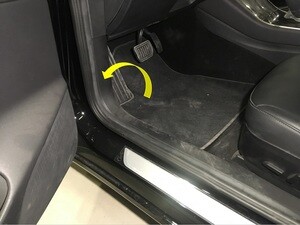

拆卸左前脚垫

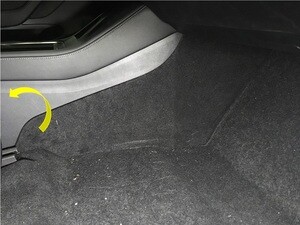

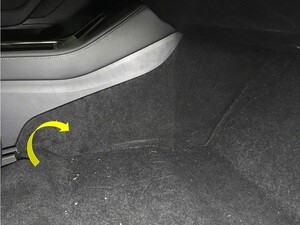

拆卸中控台左侧面板处地毯

注
12 个卡子；使用饰板工具从后边缘开始松开上部卡子，然后拉动底部以松开剩余卡子

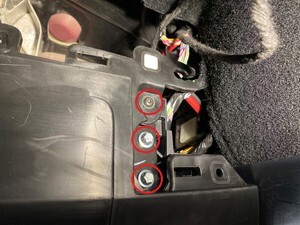

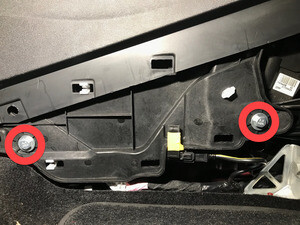

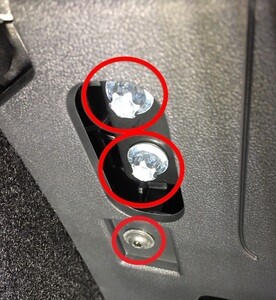

拆卸中控台左前侧外部硬件

注
2 个螺栓，10 毫米，7 Nm
将右前座椅向前移动
拆下中控台上的 RH 后外部硬件

注
1 个螺栓，10 毫米，7 Nm

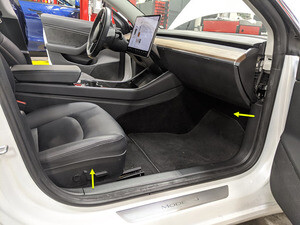

将右前座椅后移并放倒座椅靠背
拆卸右前脚垫

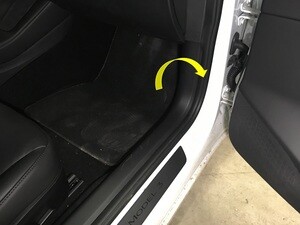

拆卸中控台右侧面板处地毯

注
12 个卡子；使用饰板工具从后边缘开始松开上部卡子；拉动底部以便松开剩余卡子
拆卸中控台右前侧外部硬件

注
2 个螺栓，10 毫米，7 Nm
在中央显示器上关闭车辆电源

注
操作如下：Controls > Safety & Security > Vehicle Power > Power Off

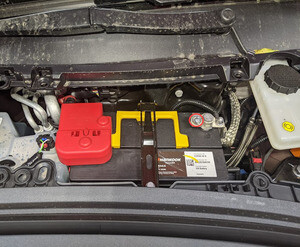

断开 12V 负极端子

注
1 个螺母，10 毫米，6 Nm；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电

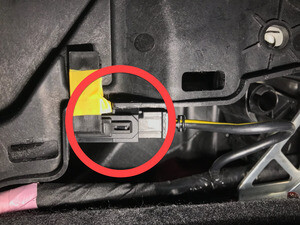

断开紧急响应回路

注
1 个连接器；松开锁片
执行空调回收程序。请参阅空调制冷剂（回收和重新加注）。

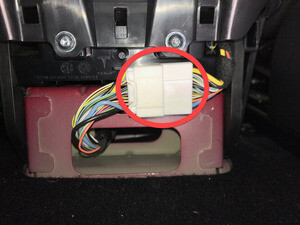

断开中控台后部线束

注
1 个连接器
断开中控台右前侧 USB 线束

注
1 个 USB 连接器

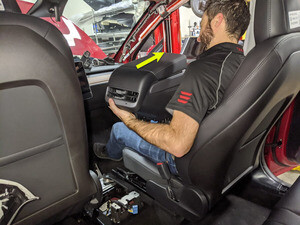

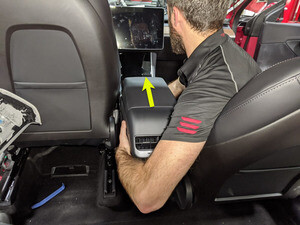

将中控台从车辆上拆下

注
建议寻求他人协助；向上倾斜中控台后部，朝车辆后部拉动总成，然后向上倾斜中控台前部并将其从副驾侧拆下

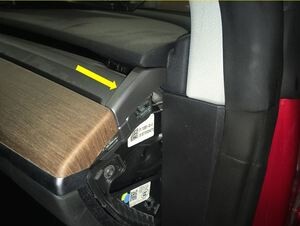

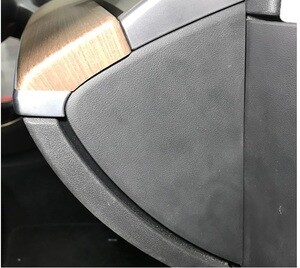

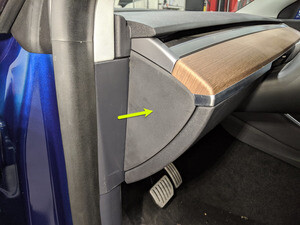

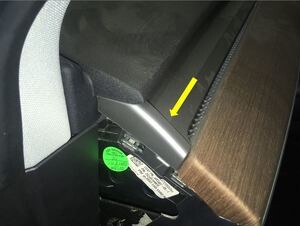

拆卸仪表板左侧端盖

注
3 个卡子

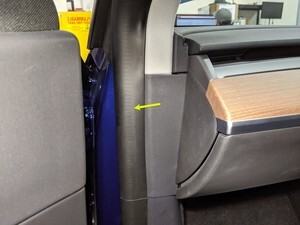

拆卸左侧 A 柱中部总成

注
1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
从主装饰总成上拆下左侧气波卡座盖

注
2 个卡子

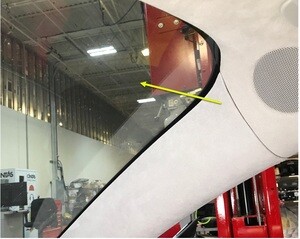

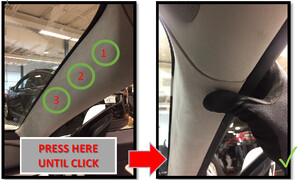

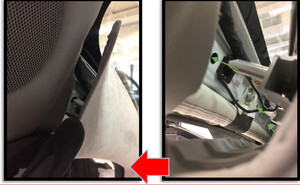

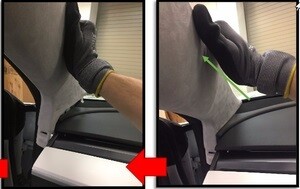

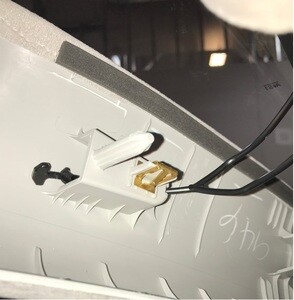

拆卸左侧 A 柱上饰板

注
3 个卡子；拉动 A 柱上部内侧；扭动 3 个系带钩并将其拉出外壳后拆下；然后向上拉动 A 柱上部，以将其拆下
拆卸左侧 A 柱下饰板卡子

注
1 个推拉式卡子
拆卸左侧 A 柱下饰板

注
1 个卡子，2 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片

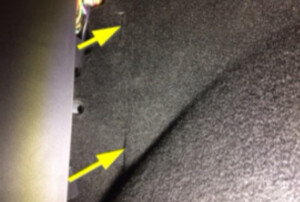

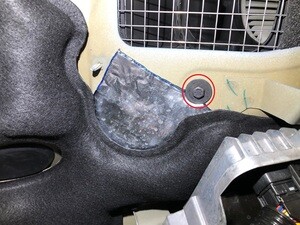

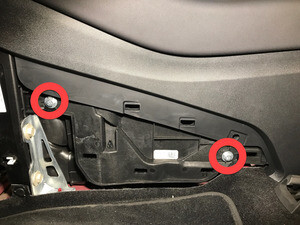

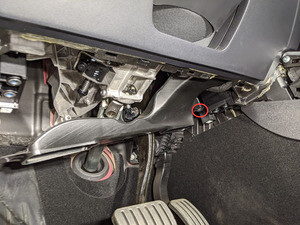

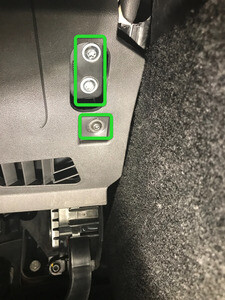

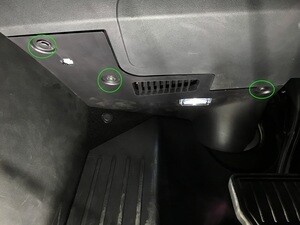

拆卸用于固定左侧脚部空间盖板的螺钉和卡子

注
2 个推拉式卡子，1 个螺钉，T20，2.5 Nm
从左侧脚部空间盖板上拆下连接器，然后将其从车辆上拆下

注
3 个锁片，1 个以太网连接器，1 个地面照明灯连接器；对于亚太地区的车辆，还必须断开 ODII 连接器

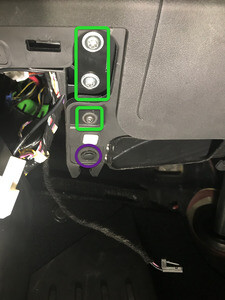

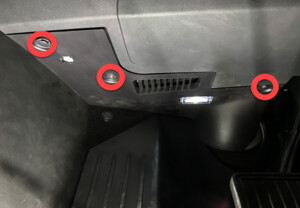

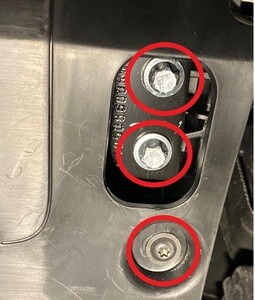

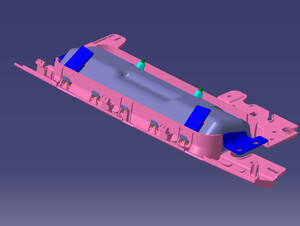

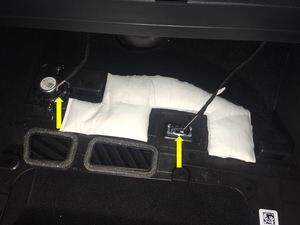

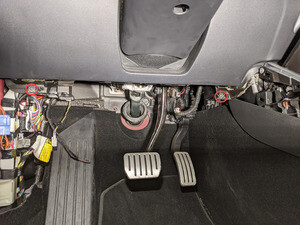

拆卸将驾驶位膝部气囊固定到车辆的紧固件

注
1 个推拉式夹，2 个螺钉，T20，2 Nm，4 个耐落螺栓，T30，8 Nm；拆下后弃用；降下时需支撑膝部气囊；连接器/线束长度非常短；新款车配备 4 个耐落螺栓，E10

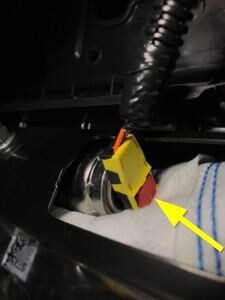

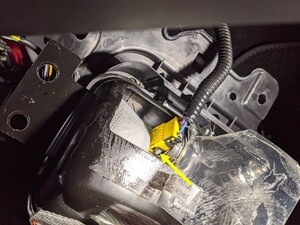

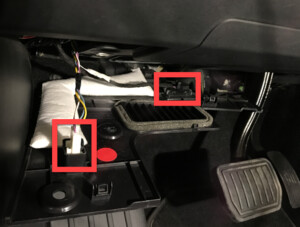

断开驾驶位膝部气囊，将其从车辆上拆下

注

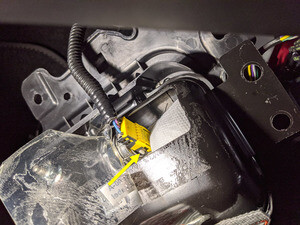

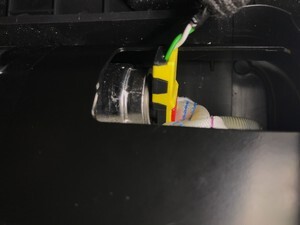

1 个连接器；松开锁片，然后从气囊上松开引爆装置；断开时需支撑气囊；连接器释放装置可能有所不同

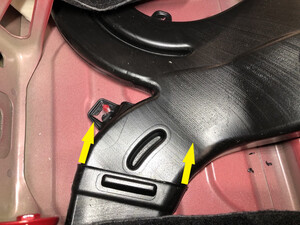

从 HVAC 模块上拆下左侧脚部空间风管

注
1 个推拉式卡子

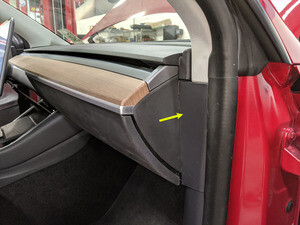

拆卸仪表板右侧端盖

注
3 个卡子

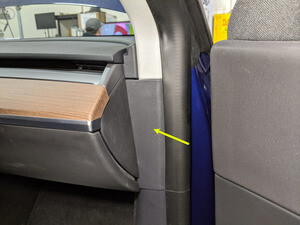

拆卸右侧 A 柱中部总成

注
1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
从主装饰总成上拆下右侧气波卡座盖

注
2 个卡子

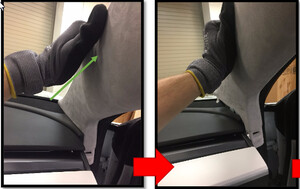

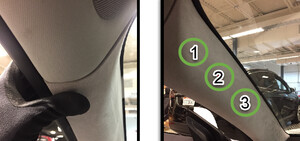

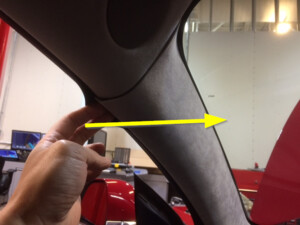

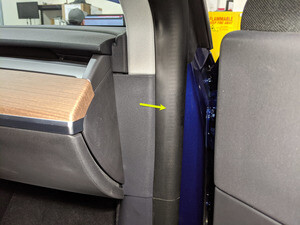

拆卸右侧 A 柱上饰板

注
3 个卡子；拉动 A 柱上部内侧；扭动 3 个系带钩并将其拉出外壳后拆下；然后向上拉动 A 柱上部，以将其拆下
拆卸右侧 A 柱下部饰板夹

注
1 个推拉式卡子

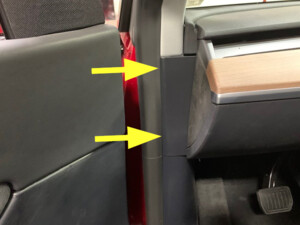

拆卸右侧 A 柱下饰板

注
1 个卡子，2 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片
拆下固定右侧脚部空间总成的夹子

注
4 个推拉式卡子
断开右侧脚部空间总成连接器，将其从车辆上拆下

注
2 个电气连接器
拆卸将副驾位膝部气囊固定到车辆的紧固件

注
4 个耐落螺栓，T30，8 Nm；拆下后弃用；2 个螺钉，T20，2 Nm，1 个推拉式夹；新款车配备 4 个耐落螺栓，E10
将副驾位膝部气囊从车上拆下

注
1 个连接器；松开锁片；连接器释放装置可能不同

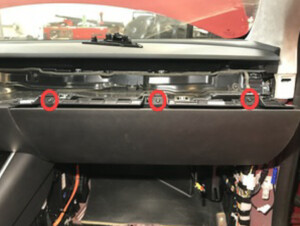

拆卸主装饰总成

注
不需要取下整块饰板。抬起饰板的 RH 侧就会有足够的空间拆下固定手套箱顶部的 3 个梅花螺钉；必要时更换固定夹

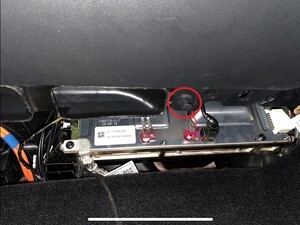

将手套箱 USB 线缆从车载电脑上断开

注
1 个连接器；按下 USB 线缆顶部的闩锁以松开内部闩锁，然后从车载电脑上松开

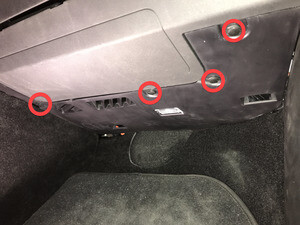

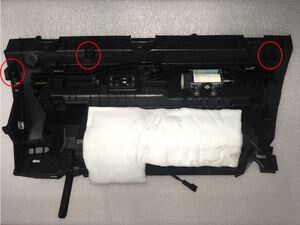

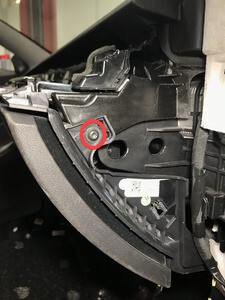

拆卸将手套箱总成固定到仪表板支架的螺钉

注
6 个螺钉，T20，2.3 Nm
从仪表板支架上拆下手套箱

注
3 个卡子
断开手套箱总成连接器

注
3 个电气连接器

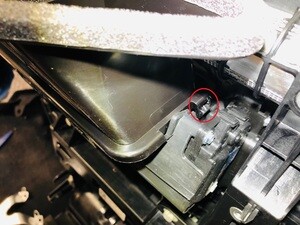

拆下乘客位脚部空间通风槽

注
1 个推拉式卡子

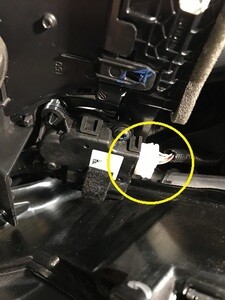

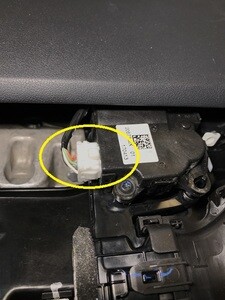

断开 RH 上部导管热敏电阻与 RH 仪表板气波槽的连接

注
1 个连接器
拆下 RH 仪表板气波槽

注
2 个推拉式卡子

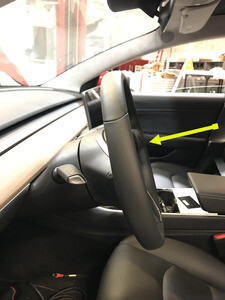

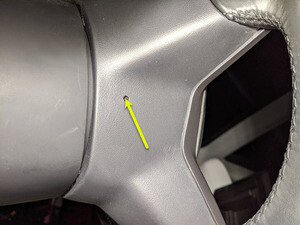

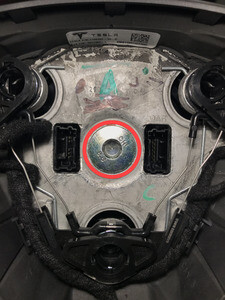

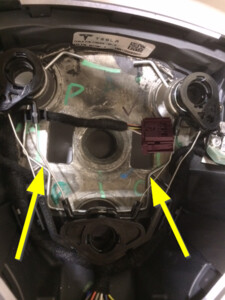

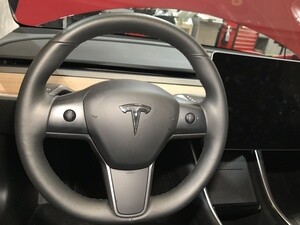

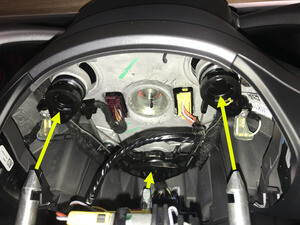

松开将驾驶位安全气囊固定到方向盘的弹簧夹，然后将驾驶位安全气囊总成拉出方向盘

注
2 个弹簧夹，3 个基线；同时从两个检修孔按压弹簧，以将其松开；检修孔位于 4 点钟和 8 点钟位置；请勿将工具插入过深，因为可能会损坏气囊连接器

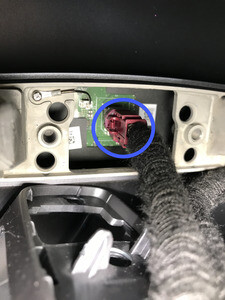

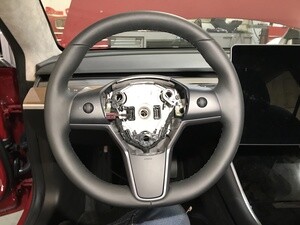

断开驾驶位气囊连接器，拆下驾驶位气囊总成

注
1 个连接器

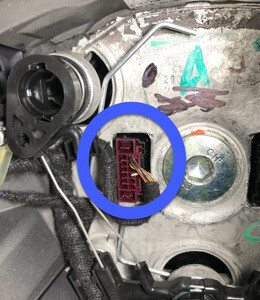

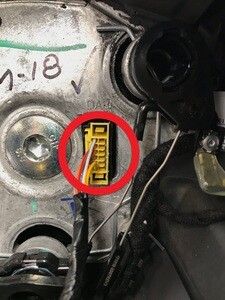

断开方向盘连接器

注
1 个连接器
拆卸将方向盘固定到转向柱的螺栓

注
1 个耐落螺栓，10 毫米六角，80 Nm；拆下后弃用；拧松螺栓时，反向握住方向盘
将方向盘从转向柱上拆下

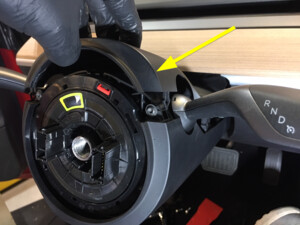

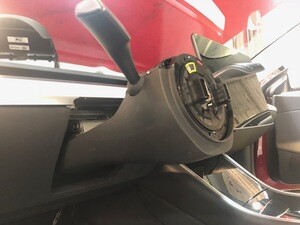

向上拉动以便将转向柱上部护罩从下部护罩上松开

注
4 个卡子

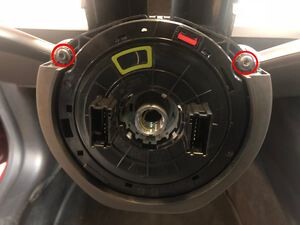

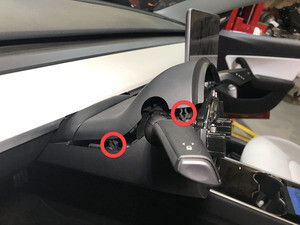

拆下将下部护罩固定到转向柱的上部螺钉

注
2 个螺钉，T20，1.5 Nm

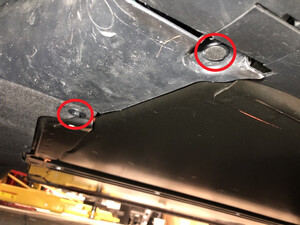

拆下将下部护罩固定到转向柱的下部螺钉

注
1 个螺钉，T20，1.5 Nm

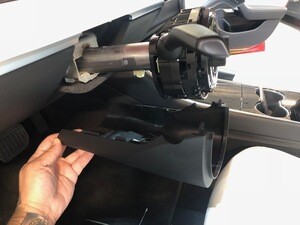

将下部护罩从转向柱上拆下

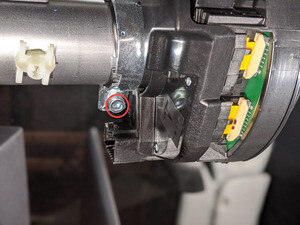

拆下将 SCCM 固定到转向柱的螺栓

注
1 个螺栓，5 毫米内六角，9 Nm

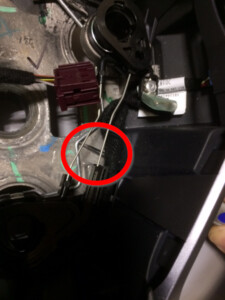

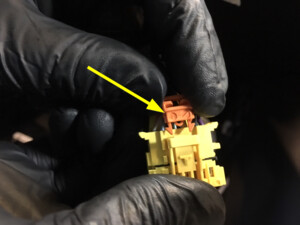

断开转向柱控制模块 (SCCM) 总成连接器

注
1 个连接器；拆下连接器上的固定卡子，松开连接器，然后从连接器上拆下另一个已损坏的卡子；拆下固定卡子后弃用；原装固定卡子为黑色，更换用固定卡子为橙色

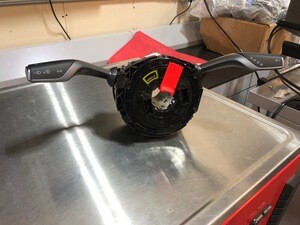

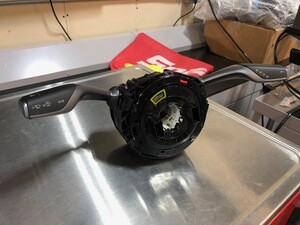

将转向柱控制模块 (SCCM) 从转向柱上拆下

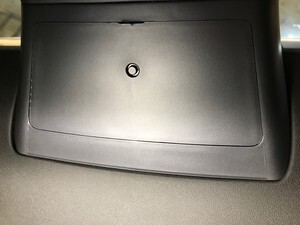

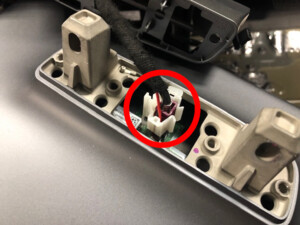

从仪表板上松开仪表板检修板，然后断开温度传感器连接器

注
4 个夹子，4 个锁片，1 个连接器

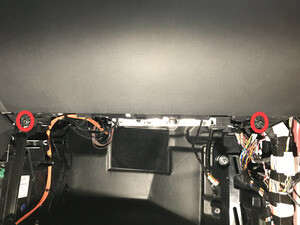

拆下将中央显示器固定到仪表板支架的螺栓

注
车辆可能配备：2 个耐落螺栓，T30，12 Nm 或 2 个耐落螺栓，10 毫米，16 Nm；拆下后弃用；朝车辆后部滑动以将其拆下

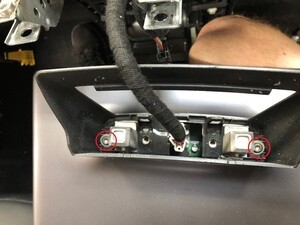

拆下将外壳颈部固定到中央显示器上的螺栓，滑下显示器

注
2 个螺栓，T30，3 Nm；旧款车上的紧固件数量可能有所不同
断开线束连接器和中央显示屏之间的连接

注
1 个连接器

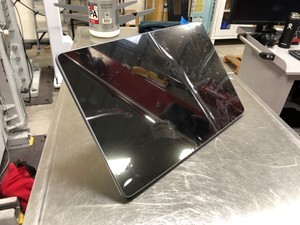

将中央显示器从车上拆下

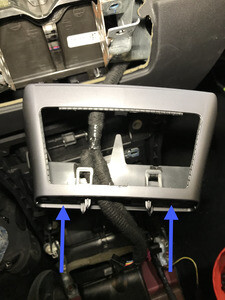

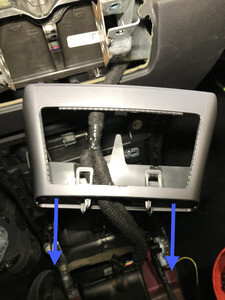

将中央显示器支座外壳从车上拆下

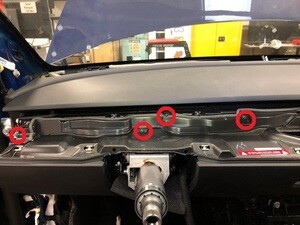

拆卸固定仪表板眉饰左侧的螺钉

注
4 个螺钉，T20，2.3 Nm；紧固件数量可能有所不同；早期生产的车辆可能配有 5 个螺钉
拆卸固定仪表板眉饰右侧的螺钉

注
4 个螺钉，T20，2.3 Nm；紧固件数量可能有所不同；早期生产的车辆可能配有 5 个螺钉

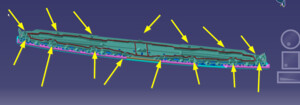

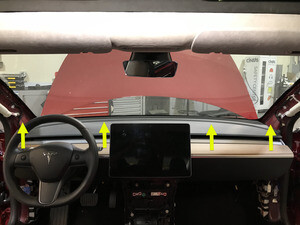

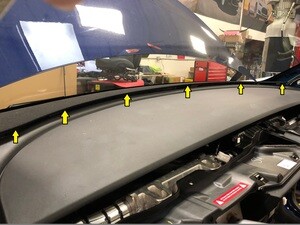

从车上拆下仪表板眉饰

注
16 个夹子；需要稍微抬起垫片，以便插入饰板工具以及松开夹子；然后朝向车辆后部滑动仪表板眉饰

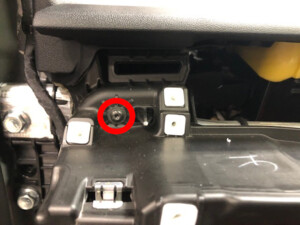

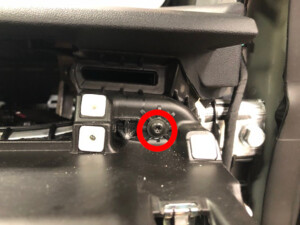

拉出 RH 通风槽的 RH 侧，并从仪表板上拆下

注
1 个螺钉，T20，2.3 Nm
断开线束连接器与 RH 通风槽的连接，然后拆下通风槽

注
1 个连接器
拉出 LH 通风槽的 LH 侧，并从仪表板上拆下

注
1 个螺钉，T20，2.3 Nm
断开线束连接器与 LH 通风槽的连接，然后拆下通风槽

注
1 个连接器

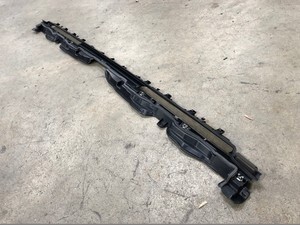

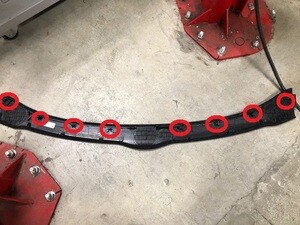

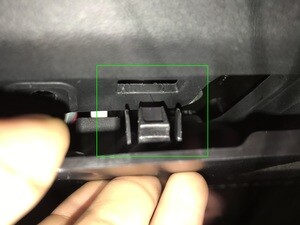

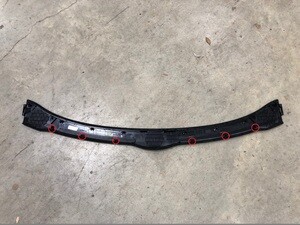

松开用于固定除霜格栅的卡子

注
8 个卡子；更换所有已损坏的卡子

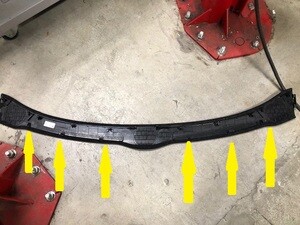

向上转动除霜格栅后边缘，松开仪表板上的锁片

注
6 个锁片

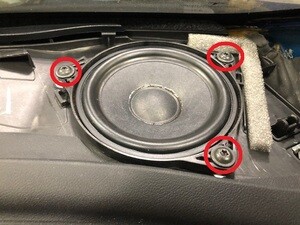

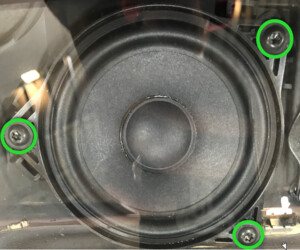

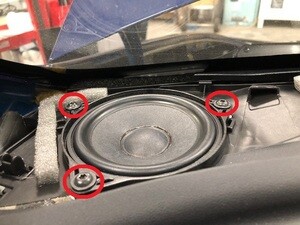

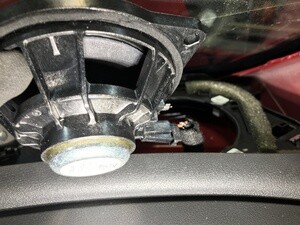

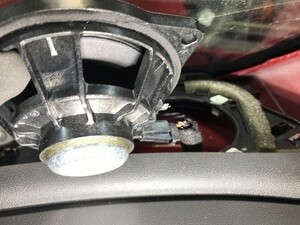

拆卸将左扬声器固定到仪表板的螺钉，然后拆下扬声器

注
3 个螺钉，T20，2.3 Nm，1 个连接器
拆卸将中间扬声器固定到仪表板的螺钉，然后拆下扬声器

注
1 个连接器，3 个螺钉，T20，2.3 Nm

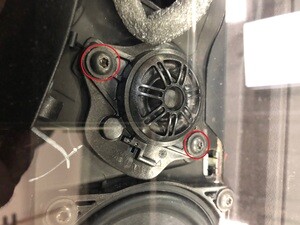

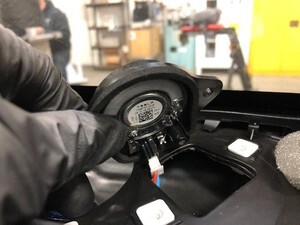

拆卸将中间高频扬声器固定到仪表板的螺钉，然后拆下扬声器

注
1 个连接器，2 个螺钉，T20，2.3 Nm

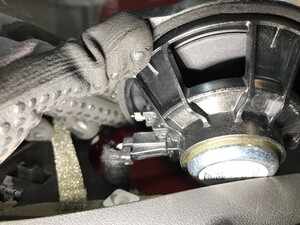

拆卸将右扬声器固定到仪表板的螺钉，然后拆下扬声器

注
3 个螺钉，T20，2.3 Nm，1 个连接器
断开副驾位气囊总成的连接器

注
3 个连接器，北美以外地区 2 个连接器；连接器释放装置可能不同

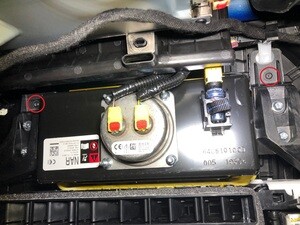

拆卸将副驾位气囊总成固定到横梁的螺栓

注
4 个耐落螺栓，T30，8 Nm；新款车配备 4 个 E10 耐落螺栓；拆下后弃用
拆下将仪表板支架固定到副驾位气囊附近横梁上的螺钉

注
2 个螺钉，T20，2.3 Nm
拆下将仪表板支架固定到 LH 下部横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
拆下将仪表板支架固定到 LH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm
拆下将仪表板支架固定到正下方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm

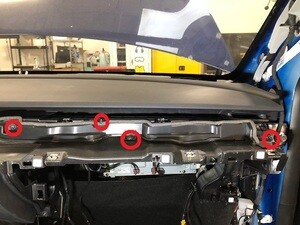

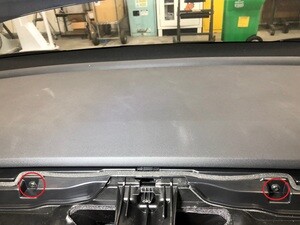

拆下将仪表板支架固定到正上方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm

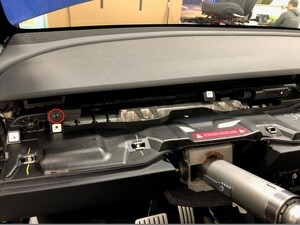

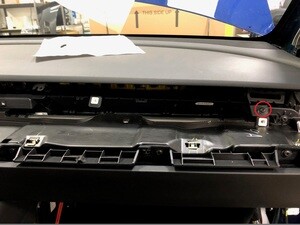

拆下将仪表板支架固定到 RH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm

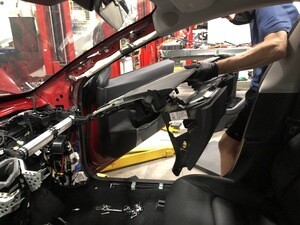

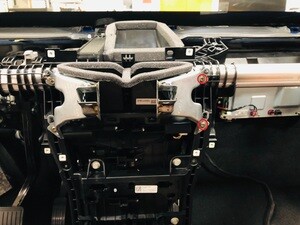

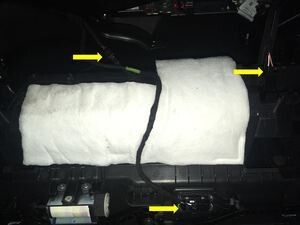

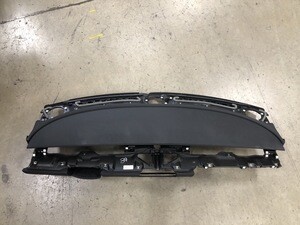

将仪表板支架从横梁上拆下

注

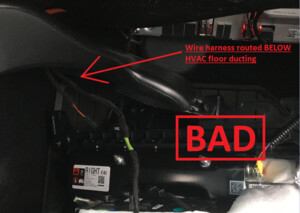

建议请助手帮忙。小心清理夹在暖通空调总成上方中央的线束；清理后也有助于拆卸；通过副驾位车门拆下仪表板支架

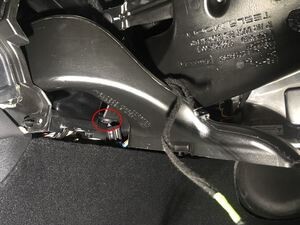

拆卸将驾驶位气波管道固定到横梁的螺钉。

注
2 个螺钉，T20，2.3 Nm
断开 LH 上部导管热敏电阻与驾驶位气波槽的连接

注
1 个连接器
将驾驶位气波管道从 HVAC 总成上拆下

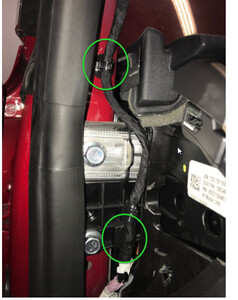

拆卸左侧 A 柱下部的顶篷线束夹

注
2 个夹子

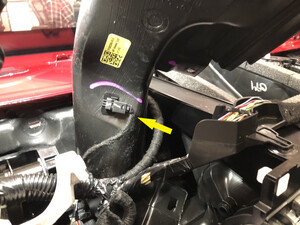

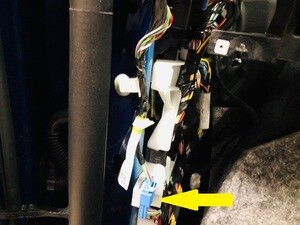

将顶篷线束连接器从左侧 A 柱下部断开

注
1 个连接器

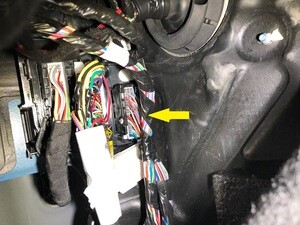

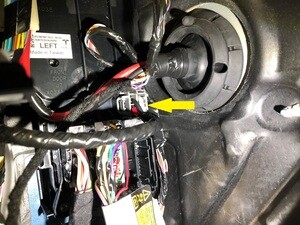

将前围板连接器从左侧车身控制器上断开

注
1 个连接器；松开锁片，小心下拉以便松开连接器

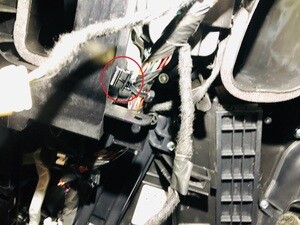

将 HVAC 连接器从左侧车身控制器上断开

注
1 个连接器

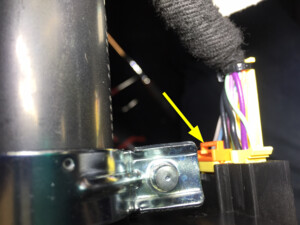

断开仪表板线束连接器与电子转向柱的连接

注
1 个连接器

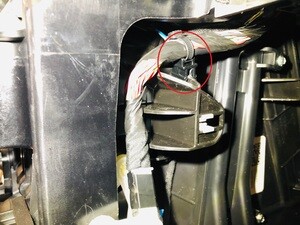

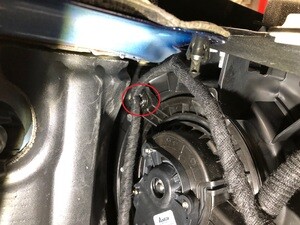

松开位于鼓风电机总成上的仪表板线束夹

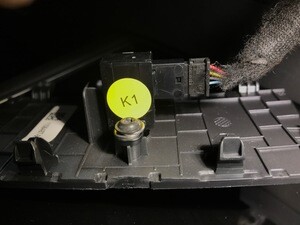

注
1 个线束夹

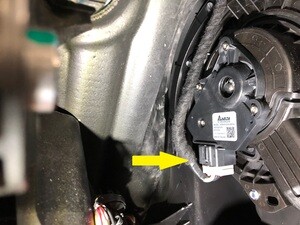

断开鼓风电机连接器

注
1 个连接器
松开将中央扬声器线束固定到暖通空调总成的夹子

注
1 个夹子

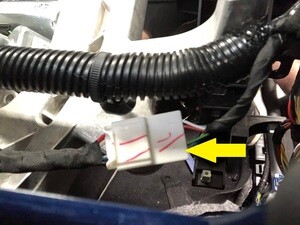

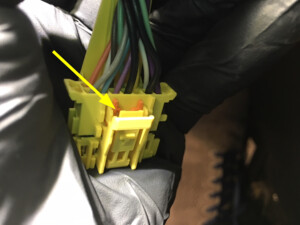

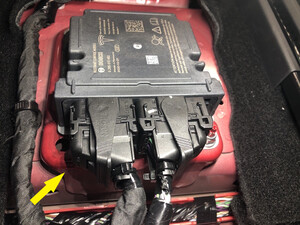

断开连接器与约束控制模块的连接

注
1 个连接器；打开锁片以松开杆

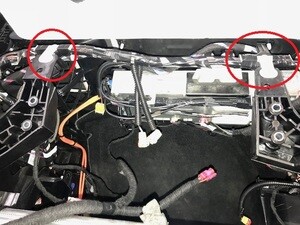

从车身上拆下仪表板线束夹

注
4 个卡子
松开 RH 导管热敏电阻旁边的仪表板线束夹

注
1 个线束夹
松开 RH 上部模式执行机构旁边的仪表板线束夹

注
1 个线束夹
从仪表板线束 RH 侧的仪表板线束支撑底座松开暖通空调线束

注
3 个线束支撑底座

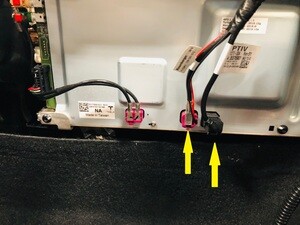

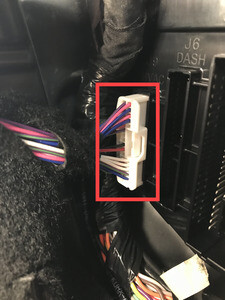

将仪表板线束连接器从车载电脑上断开

注
2 个连接器；非欧盟区车辆配有 3 个连接器
将前围板线束连接器从右侧车身控制器上断开

注
1 个连接器
松开横梁右侧的夹子

注
1 个线束夹

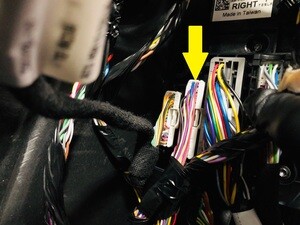

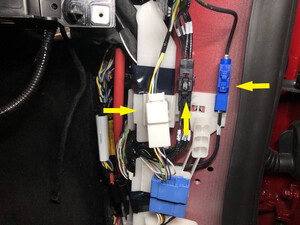

断开右侧控制器区域的仪表板线束连接器

注
3 个连接器

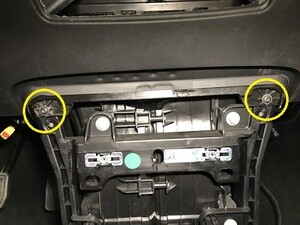

拆下 LH 中央显示屏支架

注
2 个螺栓，T30，12 Nm
拆下 RH 中央显示屏支架

注
2 个螺栓，T30，12 Nm

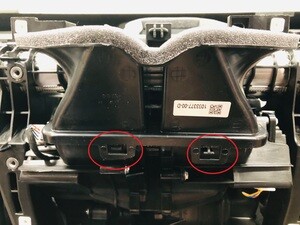

从暖通空调总成上拆下排放器导管适配器

注
4 个卡子

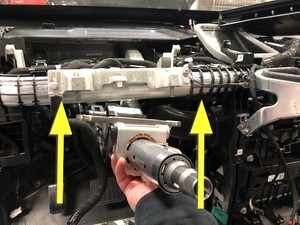

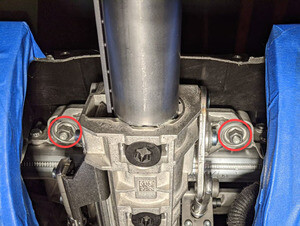

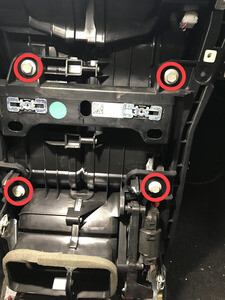

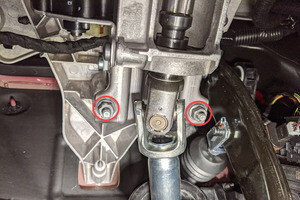

拆下将转向柱固定到横梁的螺母，然后小心地降下转向柱

注
4 个螺母，13 毫米，15 Nm

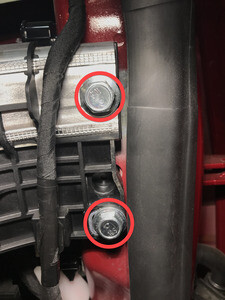

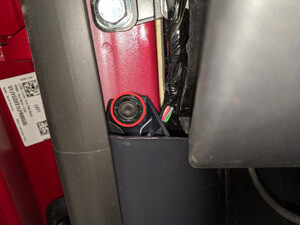

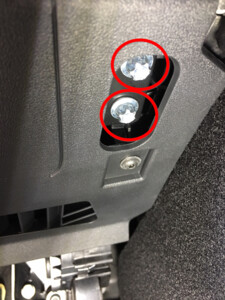

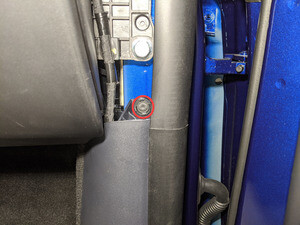

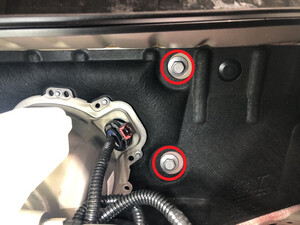

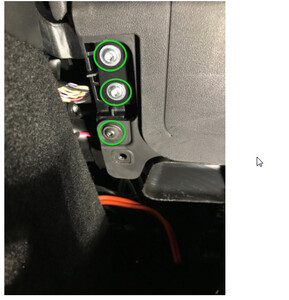

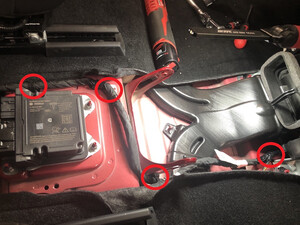

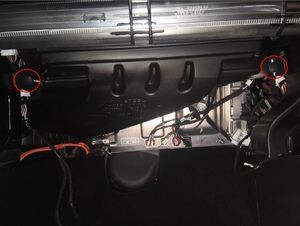

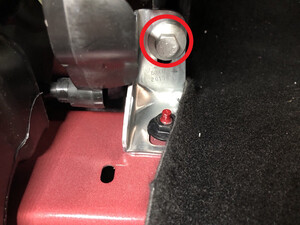

拆卸将横梁固定到隔板左侧的螺栓

注
2 个螺栓，13 毫米，25 Nm

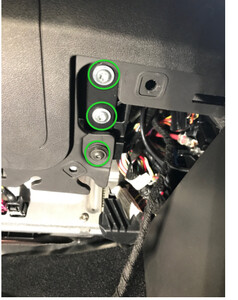

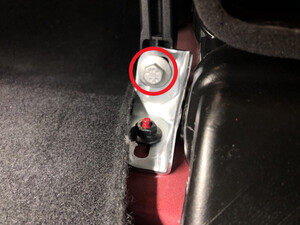

拆下将 LH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
拆下将 LH 横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm
将左侧横梁支架从车上拆下

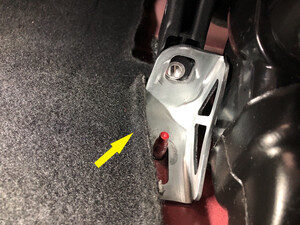

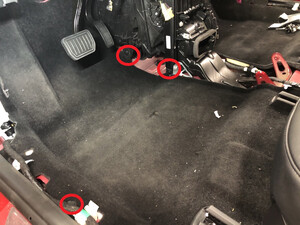

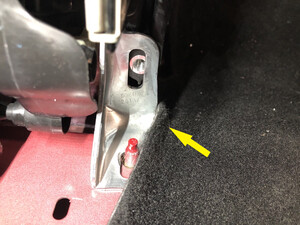

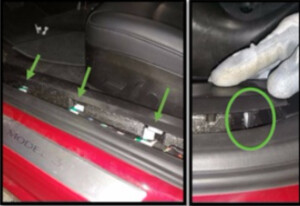

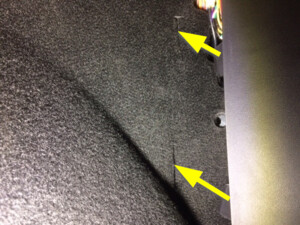

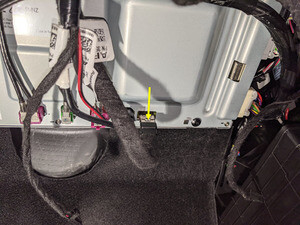

拆卸将左前主地毯固定到车辆的卡子

注
3 个夹子；新款车的夹子数量可能有所不同
拆下将 RH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
拆下将 RH 横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm
将右侧横梁支架从车上拆下

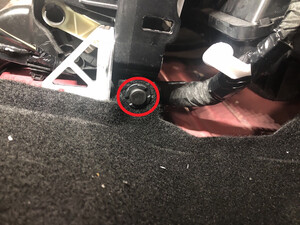

拆卸将右前主地毯固定到横梁的卡子

注
1 个夹子
拆下将横梁固定到暖通空调总成的螺栓

注
4 个螺栓，10 毫米，5.5 Nm

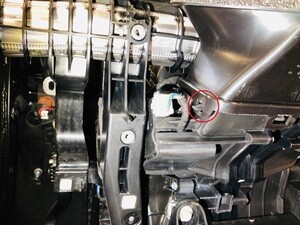

拆下将横梁固定到暖通空调总成的螺栓

注
1 个螺栓，10 毫米，5.5 Nm

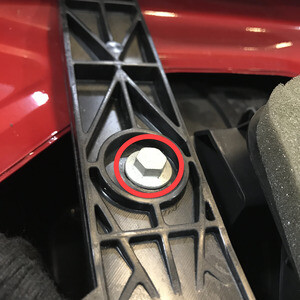

松开将横梁固定到上部整流罩的螺栓

注
1 个螺栓，13 毫米，25 Nm

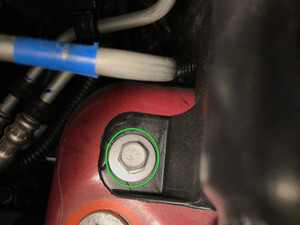

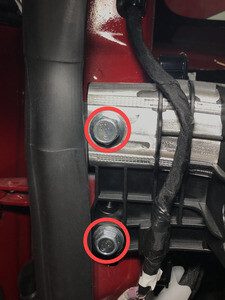

拆下将 LH 横梁固定到车身的螺栓

注
2 个螺栓，15 毫米，29 Nm
拆下将 RH 横梁固定到车身的螺栓

注
2 个螺栓，15 毫米，29 Nm

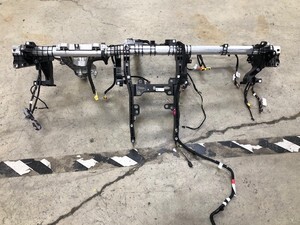

从车上拆下横梁

注
建议请助手帮忙，请小心操作，切勿损坏内饰

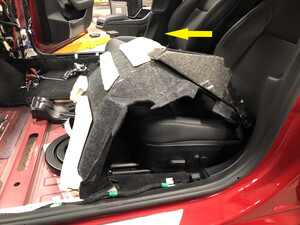

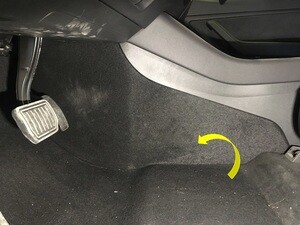

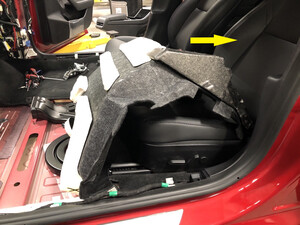

将左前主地毯朝左前座椅方向提起

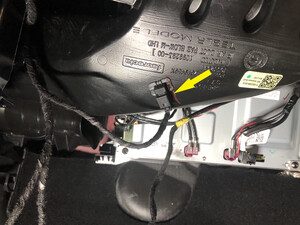

将 HVAC 线束连接器从右侧车身控制器上断开

注
1 个连接器

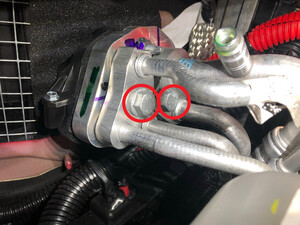

拆卸将超级歧管至暖通空调管路总成固定到暖通空调总成的螺栓

注
2 个螺栓，13 毫米，22 Nm

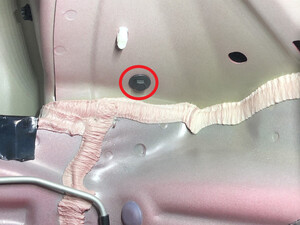

拆卸将 HVAC 总成固定到隔板右侧的螺栓

注
1 个螺栓，10 毫米，5.5 Nm；拆卸期间，建议在协助下支撑 HVAC 总成

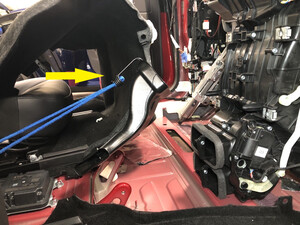

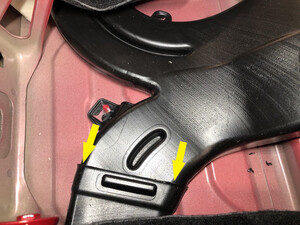

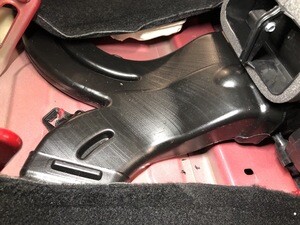

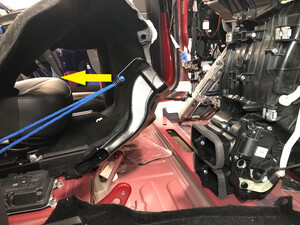

从 HVAC 总成上拆下主地板风管并置于一旁

注
根据需要使用弹力绳固定地板风管

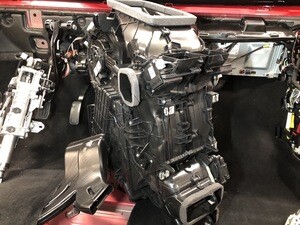

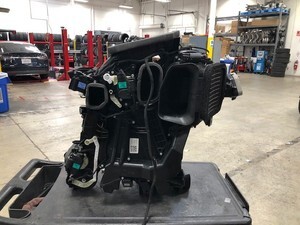

将 HVAC 总成从车上拆下

注
建议请助手帮忙，逆时针旋转暖通空调总成，将其从 RH 前车门拆下

安装

将暖通空调总成放入车内以供安装

注
建议请助手帮忙，通过 RH 前车门安装暖通空调总成，顺时针旋转暖通空调总成进行安装
安装将 HVAC 总成固定到隔板右侧的螺栓

注
1 个螺栓，10 毫米，5.5 Nm

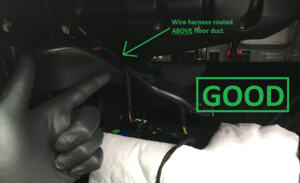

将主底板风管安装到 HVAC 总成上

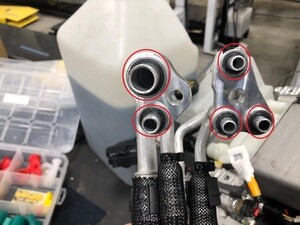

更换超级歧管至暖通空调管路总成上暖通空调一侧的密封垫圈

注
5 个密封垫圈
将超级歧管至暖通空调管路总成安装到暖通空调总成上

注
2 个螺栓，13 毫米，22 Nm
将 HVAC 线束连接器连接到右侧车身控制器

注
1 个连接器

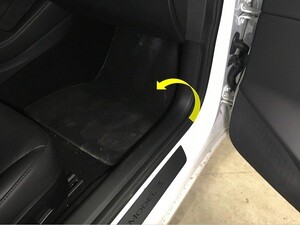

将左前主地毯放置到位，以备安装
将横梁放置到车辆上以供安装

注
建议请助手帮忙，请小心操作，切勿损坏内饰
预装将 RH 横梁固定到车身的螺栓

注
2 个螺栓，15 毫米，29 Nm；后续步骤中紧固
预装将 LH 横梁固定到车身的螺栓

注
2 个螺栓，15 毫米，29 Nm；后续步骤中紧固
预装将横梁固定到上部整流罩的螺栓

注
1 个螺栓，13 毫米，25 Nm
预装将横梁固定到暖通空调总成的螺栓

注
1 个螺栓，10 毫米，5.5 Nm；在后续步骤中拧紧
预装将横梁固定到暖通空调总成的螺栓

注
4 个螺栓，10 毫米，5.5 Nm；在后续步骤中拧紧
将右侧横梁支架放置到车辆上，以备安装
预装将 RH 横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm；在后续步骤中拧紧
预装将 RH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm；在后续步骤中拧紧
将左侧横梁支架放置到车辆上，以备安装
预装将 LH 横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm；在后续步骤中拧紧
预装将横梁固定到 LH 横梁支架的螺栓

注
1 个螺栓，13 毫米，25 Nm；在后续步骤中拧紧
安装将横梁固定到隔板左侧的螺栓

注
2 个螺栓，13 毫米，25 Nm
拧紧将横梁固定到上部整流罩的螺栓

注
1 个螺栓，13 毫米，25 Nm
拧紧将横梁固定到暖通空调总成的螺栓

注
1 个螺栓，10 毫米，5.5 Nm
拧紧将横梁固定到暖通空调模块的螺栓

注
4 个螺栓，10 毫米，5.5 Nm
拧紧将 LH 横梁固定到车身的螺栓

注
2 个螺栓，15 毫米，29 Nm
拧紧将 RH 横梁固定到车身的螺栓

注
2 个螺栓，15 毫米，29 Nm
拧紧将 RH 横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm
拧紧将 RH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
安装将右前主地毯固定到横梁的卡子

注
1 个卡子
拧紧将 LH 横梁支架固定到车辆的螺母

注
1 个螺母，13 毫米，25 Nm
拧紧将 LH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
安装将驾驶室左前主地毯固定到车辆的卡子

注
3 个推拉式夹；新款车的夹子数量可能有所不同
放置转向柱，以备安装。
安装将转向柱固定到横梁的螺母

注
4 个螺母，13 毫米，15 Nm
将排放器导管适配器安装到暖通空调上

注
4 个卡子
安装中央显示屏 RH 支架

注
2 个螺栓，T30，12 Nm
安装中央显示屏 LH 支架

注
2 个螺栓，T30，12 Nm
安装横梁右侧的卡子
将仪表板线束连接器连接到右侧控制器区域

注
3 个连接器
将前围板线束连接器安装到右侧车身控制器

注
1 个连接器
将仪表板线束连接器连接到车载电脑

注
2 个连接器
将暖通空调线束固定到仪表板线束上

注
3 个线束支撑件
将仪表板线束夹安装到 RH 上部模式执行机构旁边的暖通空调总成

注
1 个夹子
将仪表板线束夹安装到 RH 下部导管热敏电阻旁边的暖通空调总成

注
1 个夹子
将仪表板线束夹安装到车身上

注
4 个线束夹
将仪表板线束连接器连接到约束控制模块

注
1 个连接器；接合锁片
安装将中央扬声器线束固定到暖通空调总成的夹子

注
1 个夹子
连接鼓风电机连接器

注
1 个连接器
将鼓风电机线束夹安装到暖通空调总成上

注
1 个夹子
将仪表板线束连接器连接到电子转向柱

注
1 个连接器
将 HVAC 连接器连接到左侧车身控制器

注
1 个连接器
将前围板连接器连接到左侧车身控制器

注
1 个连接器；连接器完全就位，然后将释放锁片拉入锁定位置
将顶篷线束夹安装到 A 柱下部

注
2 个夹子
连接顶蓬线束连接器

注
1 个连接器
将驾驶位气波管道安装到 HVAC 总成上
将 LH 上部导管热敏电阻连接到驾驶位气波槽

注
1 个连接器
安装将驾驶位气波槽固定到横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
执行真空泄漏测试，然后重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
将仪表板支架安装到横梁上

注
4 个安装锁片；建议请助手帮忙，将仪表板支架上的安装锁片滑到车辆上的支架中；小心清理夹在暖通空调总成上方中央的线束；清理后也有助于安装
安装将仪表板支架固定到 RH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到正上方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到正下方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到 LH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到 LH 下部横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到副驾位气囊附近横梁上的螺钉

注
2 个螺钉，T20，2.3 Nm
安装将副驾位气囊总成固定到横梁的螺栓

注
4 个螺纹胶螺栓，E10，8 Nm；安装新的螺纹胶螺栓
安装副驾位气囊的连接器

注
3 个连接器，北美以外地区 2 个连接器

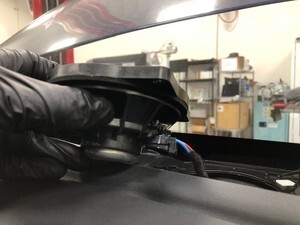

将右扬声器安装到仪表板支架

注
1 个连接器，3 个螺钉，T20，2.3 Nm
将中间高频扬声器安装到仪表板支架

注
1 个连接器，2 个螺钉，T20，2.3 Nm
将中间扬声器安装到仪表板

注
3 个螺钉，T20，2.3 Nm，1 个连接器
将左扬声器安装到仪表板支架

注
3 个螺钉，T20，2.3 Nm，1 个连接器
将除霜格栅和下部锁片放置到仪表板上

注
6 个锁片
紧固用于固定除霜格栅的卡子

注
8 个卡子
将 LH 通风槽放置在仪表板中，然后连接线束连接器

注
1 个连接器
将 LH 通风槽安装到仪表板中

注
1 个螺钉，T20，2.3 Nm
将 RH 通风槽放置在仪表板中，然后连接线束连接器

注
1 个连接器
将 RH 通风槽安装到仪表板中

注
1 个螺钉，T20，2.3 Nm

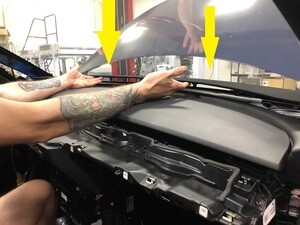

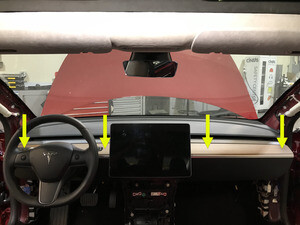

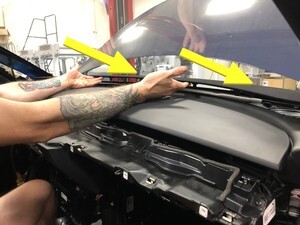

将仪表板眉饰安装到车上

注
16 个夹子；需要略微抬起顶垫，将仪表板眉饰滑入位
安装固定仪表板眉饰右侧的螺钉

注
4 个螺钉，T20，2.3 Nm；紧固件数量可能有所不同；早期生产的车辆可能配有 5 个螺钉
安装固定仪表板眉饰左侧的螺钉

注
4 个螺钉，T20，2.3 Nm；紧固件数量可能有所不同；早期生产的车辆可能配有 5 个螺钉
安装 RH 仪表板气波槽

注
2 个推拉式卡子
将 RH 上部导管热敏电阻连接到 RH 仪表板气波槽

注
1 个连接器
安装副驾位脚部空间通风槽

注
1 个推拉式卡子

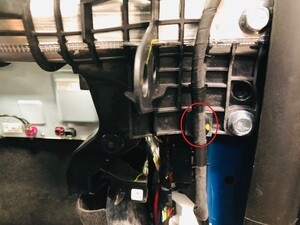

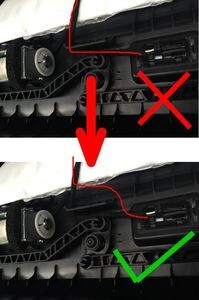

连接手套箱总成连接器

注
3 个连接器；重新布置路面照明灯线束，防止阻碍棘爪的移动；连接前确保线束在副驾位脚部空间风管上方正确布线
将手套箱安装到仪表板支架上

注
3 个卡子
安装将手套箱总成固定到仪表板支架的螺钉

注
6 个螺钉，T20，2.3 Nm
将手套箱 USB 线缆连接到车载电脑

注
1 个连接器
将副驾位膝部气囊安装到车上

注
1 个连接器；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊
安装将副驾位膝部气囊固定到车辆的紧固件

注
4 个螺纹胶螺栓，E10，8 Nm；安装新的螺纹胶螺栓；2 个螺钉，T20，2 Nm，1 个推拉式卡子；如果车辆配备 T30 螺栓，则更新到 E10
安装固定 RH 脚部空间总成的夹子

注
4 个推拉式卡子
将中央显示器支座外壳放置到车辆上
将中央显示器放置到车辆上
连接中央显示屏

注
1 个连接器
将固定夹安装到中央显示屏连接器

注
1 个夹子
滑下颈部外壳，然后安装将颈部外壳固定到中央显示器的螺栓

注
2 个螺栓，T30，3 Nm；旧款车上的紧固件数量可能有所不同
将中央显示器安装到仪表板支架

注
2 个耐落螺栓，10 毫米，16 Nm；安装新 10 毫米耐落螺栓；滑向车前
连接温度传感器连接器，将仪表板检修板安装到仪表板内

注
4 个夹子，4 个锁片，1 个连接器

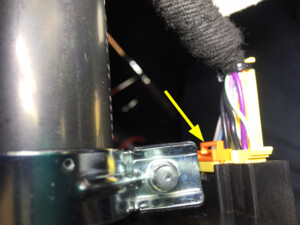

连接转向柱控制模块 (SCCM) 总成连接器

注
1 个连接器；将新的橙色固定夹安装到连接器上，然后安装 SCCM 连接器；执行推拉测试，确保连接器稳妥固定
将转向柱控制模块 (SCCM) 安装到转向柱上
安装将 SCCM 固定到转向柱的螺栓

注
1 个螺栓，5 毫米内六角，9 Nm
将下部护罩安装到转向柱上
安装将下部护罩固定到转向柱的下部螺钉

注
1 个螺钉，T20，1.5 Nm
安装将下部护罩固定到转向柱的上部螺钉

注
2 个螺钉，T20，1.5 Nm
对齐夹子，然后下压，以便将上部护罩安装到下部护罩

注
4 个卡子
将方向盘对准转向柱放置以备安装

注
方向盘和转向柱已就位
安装将方向盘固定到转向柱的螺栓

注
1 个耐落螺栓，10 毫米六角，80 Nm；安装新耐落螺栓
连接方向盘连接器

注
1 个连接器
连接驾驶位气囊连接器

注
1 个连接器；确保驾驶位气囊线束未卡在驾驶位气囊和喇叭机构之间
将驾驶位气囊总成固定到方向盘，验证其完全固定

注
3 个基线，1 个弹簧夹；在安装驾驶位气囊前，检查以确保下部喇叭支架完全固定到方向盘
安装主饰板总成

注
15 个卡子，1 个中间卡子
将左侧脚部空间风管安装到 HVAC 模块

注
1 个推拉式卡子
连接驾驶位膝部气囊，然后将其安装到车辆上

注
1 个连接器；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊
安装将驾驶位膝部气囊固定到车辆的紧固件

注
4 个螺纹胶螺栓，E10，8 Nm；安装新的螺纹胶螺栓；2 个螺钉，T20，2 Nm，1 个推拉式卡子；如果车辆配备 T30 螺栓，则更新到 E10

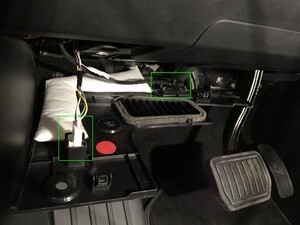

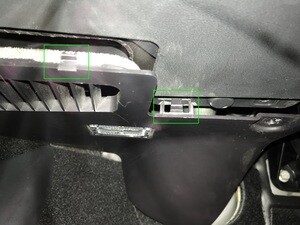

将连接器安装到左侧脚部空间盖板，并放置入位以备安装，将前部锁片固定到驾驶位气囊总成

注
3 个锁片，1 个以太网连接器，1 个地面照明灯连接器
安装用于固定左侧脚部空间盖板的螺钉和卡子

注
1 个螺钉，T20，2.5 Nm，2 个推拉式卡子

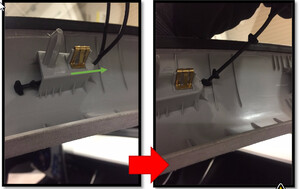

安装右侧 A 柱上饰板

注

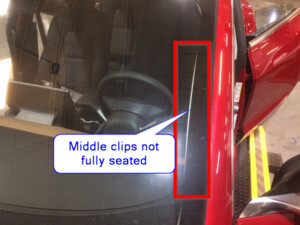

3 个卡子，1 个系带；如果已从车身侧拆下系带，请更换；将下部滑入位；将系带的 3 个固位钩安装到外壳上；然后对齐上部 3 个卡子；从上至下按压卡子；务必再次检查中部卡子，确认其完全就位
安装右侧 A 柱下饰板

注
1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以便固定 B 柱下部
安装右侧 A 柱下饰板夹

注
1 个推拉式卡子
安装右侧 A 柱中部总成

注
1 个夹子，1 个锁片；对齐底部锁片，然后推动顶部夹子，完全就位中部 A 柱；确保密封件位于饰板顶部
将右侧气波边框盖安装到主饰板总成上

注
2 个卡子
安装仪表板右侧端盖

注
3 个卡子
安装左侧 A 柱上饰板

注
3 个卡子，1 个系带；如果已从车身侧拆下系带，请更换；将下部滑入位；将系带的 3 个固位钩安装到外壳上；然后对齐上部 3 个卡子；从上至下按压卡子；务必再次检查中部卡子，确认其完全就位

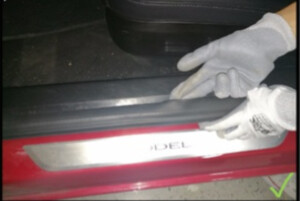

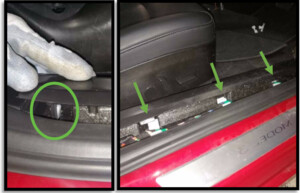

安装左侧 A 柱下饰板

注
1 个卡子，2 个导片；对齐 2 个前部锁片，然后将卡槽与线束支架对齐，接着推动后部卡子，以固定到 B 柱下部；沿着饰板完全安装好密封条
安装左侧 A 柱下饰板卡子

注
1 个推拉式卡子
安装左侧 A 柱中部总成

注
1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使其完全就位于 A 柱中部；将密封件拉过饰板
将左侧气波边框盖安装到主饰板总成上

注
2 个卡子
安装仪表板左侧端盖

注
3 个卡子
将中控台安装到车辆上

注
建议寻求他人协助；向下倾斜中控台前部，将总成滑向车辆前部，将中控台后部倾斜入位
将 USB 线束连接到中控台右前侧

注
1 个 USB 连接器
将线束连接到中控台后部

注
1 个连接器

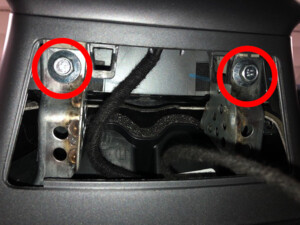

将 RH 前外部硬件安装到中控台

注
2 个螺栓，10 毫米，7 Nm
安装中控台右侧面板处地毯

注
1 个锁片，12 个夹子；放置侧面板并对齐前部锁片。从前向后推动中控台面板
安装右前脚垫
将 LH 前外部硬件安装到中控台

注
2 个螺栓，10 毫米，7 Nm
安装中控台左侧面板处地毯

注
1 个锁片，12 个夹子；放置侧面板并对齐前部锁片。从前向后推动中控台面板
安装左前脚垫
连接紧急响应回路

注
1 个连接器，接合锁片，先连接紧急响应回路，再连接 12V 电池，以免损坏汽车电脑
连接 12V 负极端子

注
1 个螺母，10 毫米，6 Nm
解锁车辆网关。请参阅网关（解锁）。
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏用户界面底部），点击Thermal > Sensors and Valves > Run Heat Pump Commissioning，点击 Run，然后等待例行程序完成。
点击Thermal > Actions，点击Test Thermal Performance旁边的START按钮，点击Run，然后等待例行程序完成。
点击Test HVAC Performance旁边的START按钮，点击 Run，然后等待例行程序完成。
退出“维护模式”。请参阅维护模式。
将右前座椅向前移动。

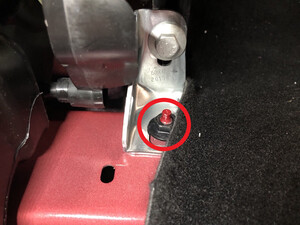

将 RH 后外部硬件安装到中控台

注
1 个螺栓，10 毫米，7 Nm
将右前座椅移回原位
将左前座椅向前移动

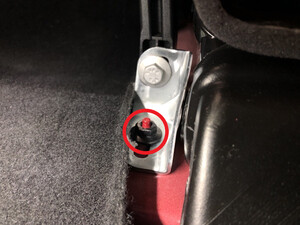

将 LH 后外部硬件安装到中控台

注
1 个螺栓，10 毫米，7 Nm

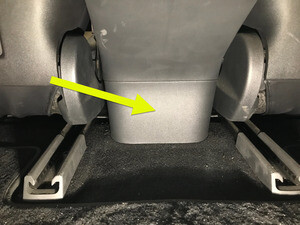

安装控制台后侧下饰板

注
5 个卡子
将左前座椅移回原位
将车辆推上举升机

注
建议请助手帮忙；请注意，只能以非常慢的速度将车辆安全地推动一小段距离
将清洗器储液罐安装入位
连接清洗器泵和液位传感器连接器

注
2 个连接器
安装将清洗器储液罐固定到车辆的上部螺栓

注
1 个螺栓，10 毫米，3 Nm
将线束夹固定到清洗器储液罐入口左侧

注
1 个夹子
部分升起车辆，然后将举升机降落至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清脆的锁止声之后再降下，否则车辆可能向一侧倾斜
拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。
部分松开 LH 前轮拱内衬

注
2 个推拉式卡子
安装将清洗器储液罐固定到车辆的下部螺栓

注
1 个螺栓，10 毫米，3 Nm
将左前轮毂内衬安装到车辆上

注
6 个夹子，1 个螺栓，10 毫米，5 Nm；新款车可能配备 2 个将内衬下部固定到车身的推拉式夹
安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
安装雨刮器模块。请参阅雨刮器模块（拆卸和更换）。
安装雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
升起所有车窗，关闭所有车门。
将举升臂从车辆下方拆下。

Model 3 Service Manual

HVAC 总成（带加热泵款）（拆卸和更换）

拆卸

安装

Figure 1

Figure 2

Figure 3
