NVH 胶带 - 制动片 - 后(欧洲、中东和非洲)(改装)

校正代码 33010806 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 8 月 5 日:将说明更新为“仅在内侧制动片上粘贴胶带”。
  • 2024 年 7 月 15 日:更新了有关预切割贴纸的程序,添加了区域信息。
  • 2024 年 6 月 25 日:更新了说明。
  • 1994754-00-A 制动钳贴纸
  • 1021050-00-A 3M 胶带底涂剂 94

程序

Informational PurposesAn informational icon, calling your attention
注
本程序是附加程序,用于防止 NVH 问题。本程序仅适用于欧洲、中东和非洲市场。将校正代码作为一项附加程序添加至维修活动中。
Informational PurposesAn informational icon, calling your attention
注
本附加程序可在更换后制动片时执行。
Informational PurposesAn informational icon, calling your attention
注
本程序仅适用于制动钳活塞端内侧后制动片。无需在直接安装到制动钳上的外侧制动片上粘贴胶带。

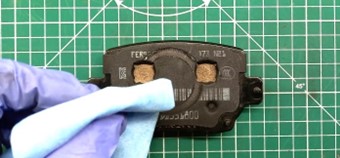

  1. 使用制动器清洁剂清洁内侧后制动片(2 个)背面和制动钳活塞(2 个)表面。
    图 1. 图示为使用过的制动片。新的制动片与之类似。

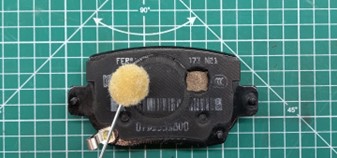

  2. 在内侧后制动片(2 个)背面涂敷底涂剂,然后等待风干 5 分钟。

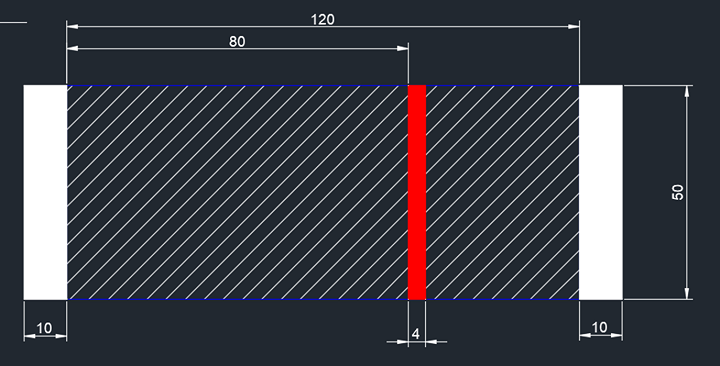

  3. 沿指示线切割 NVH 贴纸(2 个),剪出长 80 毫米的内侧后制动片贴纸。
    Informational PurposesAn informational icon, calling your attention
    注
    弃用剩余的 40 毫米长部分。请勿在制动片上拼合两片小贴纸。

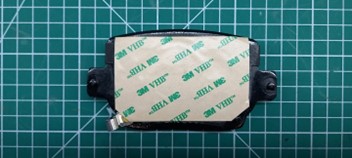

  4. 将 NVH 贴纸与内侧后制动片(2 个)背面对齐,然后按压 NVH 胶带,使其紧贴在制动片上。

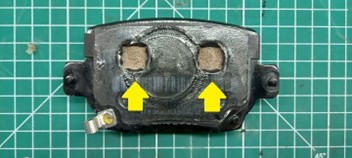

  5. 揭下粘贴在制动片(2 个)上的 NVH 贴纸的保护层,然后切掉各制动片孔(2 个)处的 NVH 贴纸。
  6. 继续执行后制动片安装程序。
