挡风玻璃（重复使用湿度和温度传感器）（拆卸和更换）
校正代码
10200312 1.98 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 5 月 15 日：添加了 GCL 之前和 GCL 挡风玻璃加热器连接器和跳线线束断开连接/连接说明。
- 2023 年 8 月 2 日：修复了程序中的小错误。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开前车门并降下所有车窗。
- 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
-

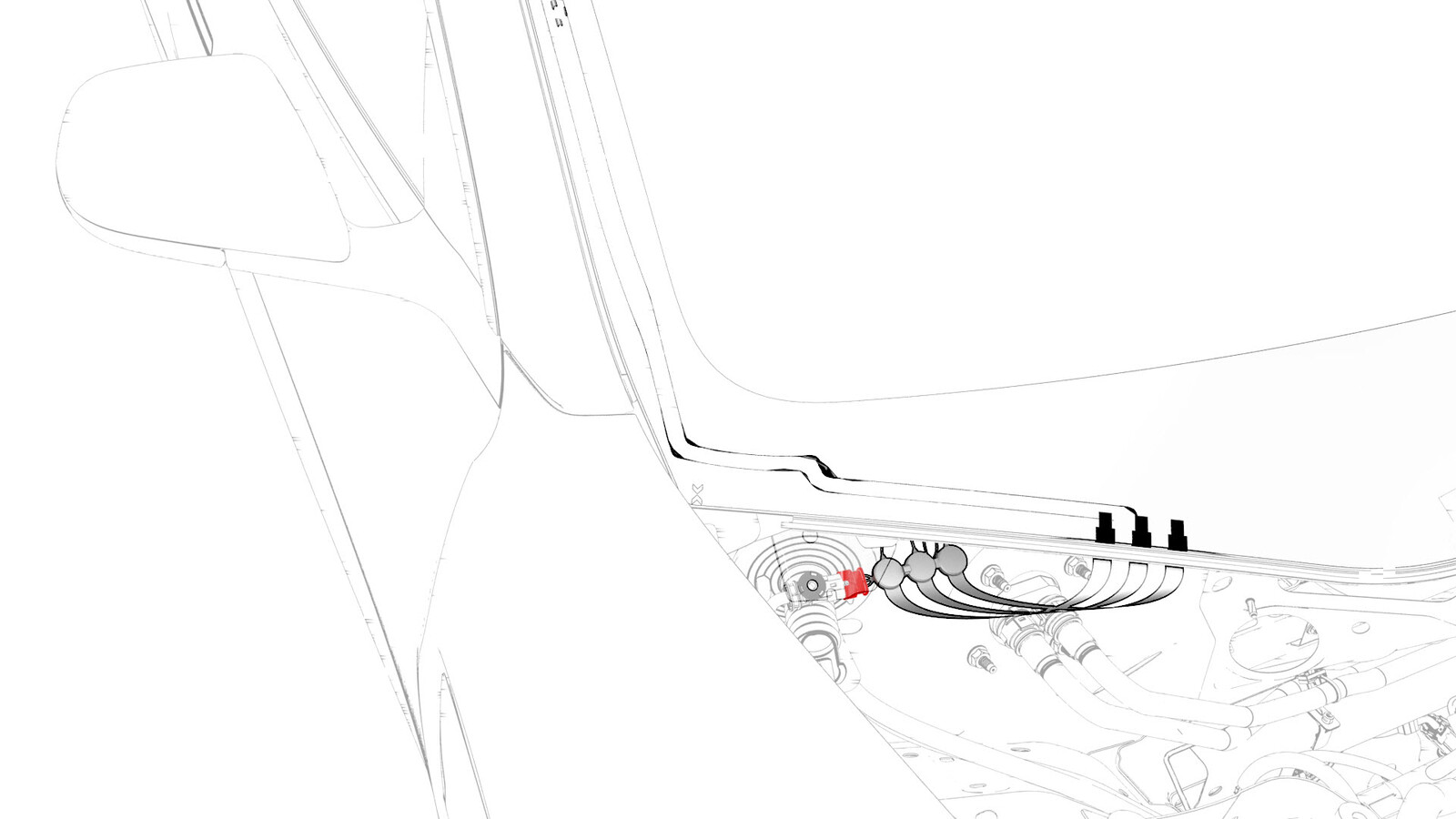

断开电气线束与挡风玻璃加热器连接器的连接。
-
如果有挡风玻璃跳线线束，切断将跳线线束连接器和挡风玻璃加热器连接器固定到前部主线束的电缆扎带，然后断开加热器连接器。
注搭载 Info Ryzen 车载电脑的 Model 3 车辆所配备挡风玻璃的加热器连接器可能与 Info Ryzen 之前版本的车辆不同。仅当有挡风玻璃跳线线束时才执行此步骤。

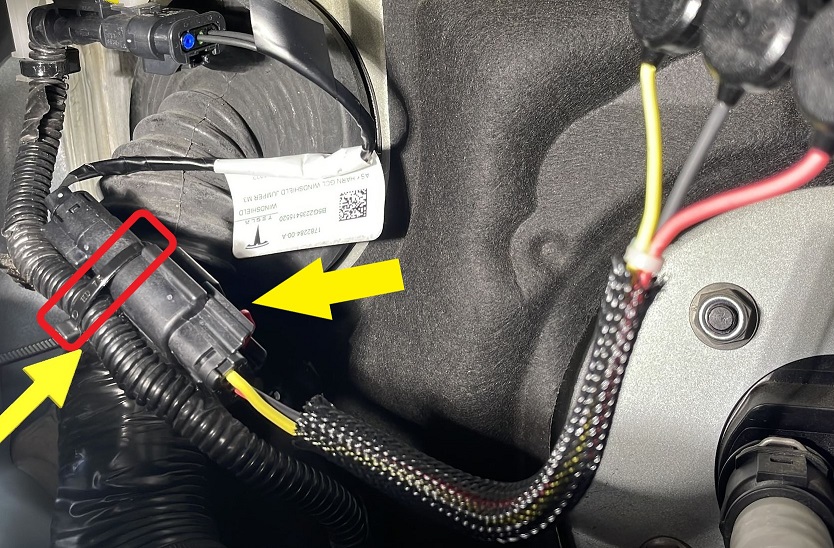

图 1. 挡风玻璃跳线线束连接器和电缆扎带位置
-
如果有挡风玻璃跳线线束，切断将跳线线束连接器和挡风玻璃加热器连接器固定到前部主线束的电缆扎带，然后断开加热器连接器。
- 拆下驾驶位遮阳板止动基座。请参阅止动基座 - 遮阳板 - LH（拆卸和更换）。
- 拆下前置全景摄像头。请参阅摄像头 - 三 - 前置（拆卸和更换）。
- 拆下 GPS 天线。请参阅天线 - 全球定位系统 (GPS)（拆卸和更换）。
- 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆卸左侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 拆卸左遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 拆卸左遮阳板止动基座。请参阅止动基座 - 遮阳板 - LH（拆卸和更换）。
- 对车辆 RH 侧重复执行第 7 至 10 步。
-

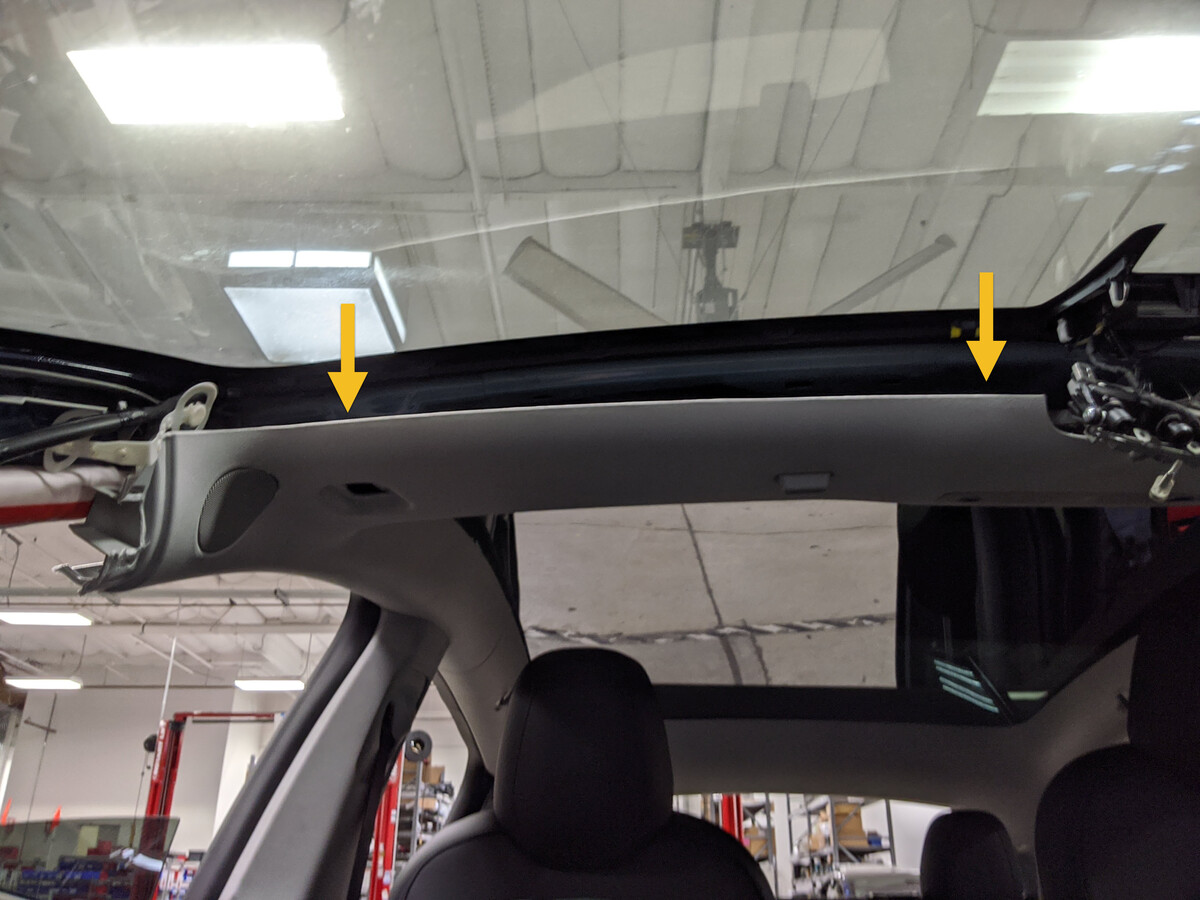

松开将顶蓬前部固定到车身的夹子 (x4)，然后将顶蓬与车身分开。
-

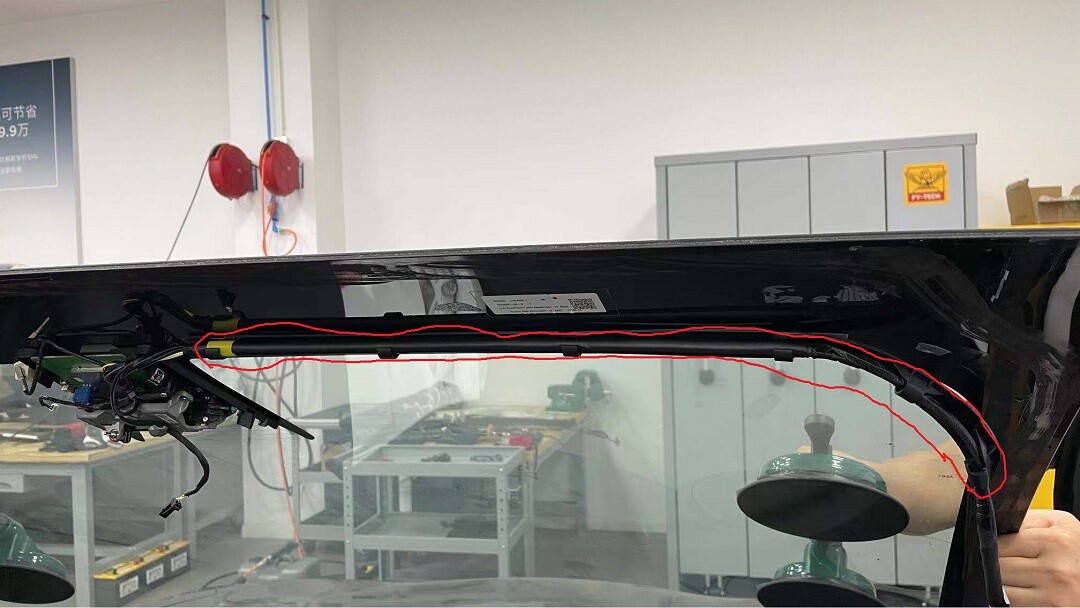

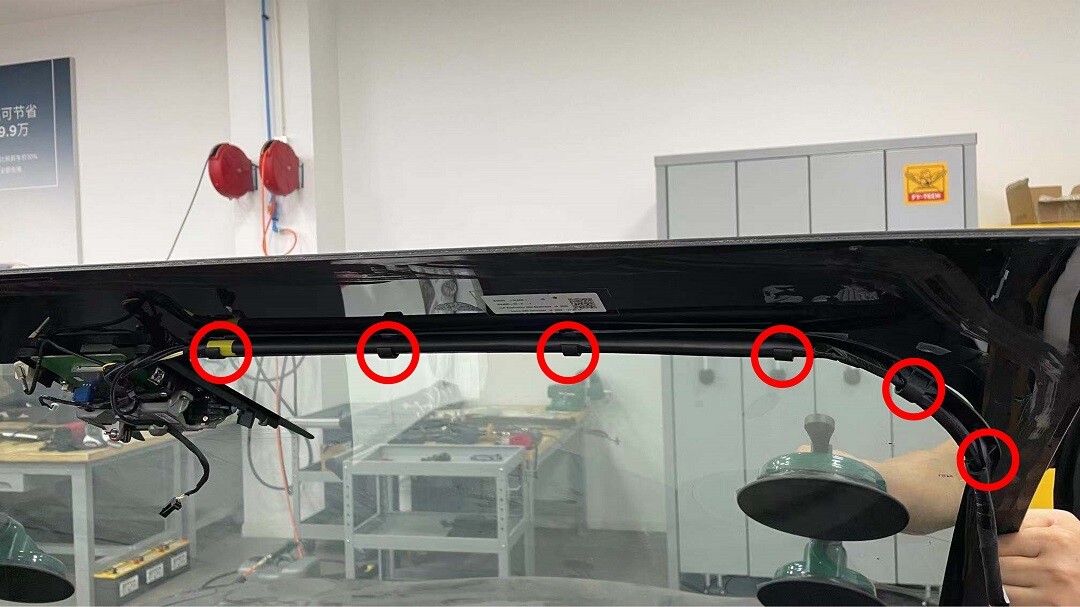

松开将挡风玻璃线束固定到紧固件轨道的夹子（6 个），然后将线束从轨道上松开。
-
拆卸挡风玻璃紧固件轨道。
-
准备 WRD Spider 3 玻璃拆卸套件。
提示： 推荐使用以下工具：
- WRD Spider 3 - 1571168-00-A
-

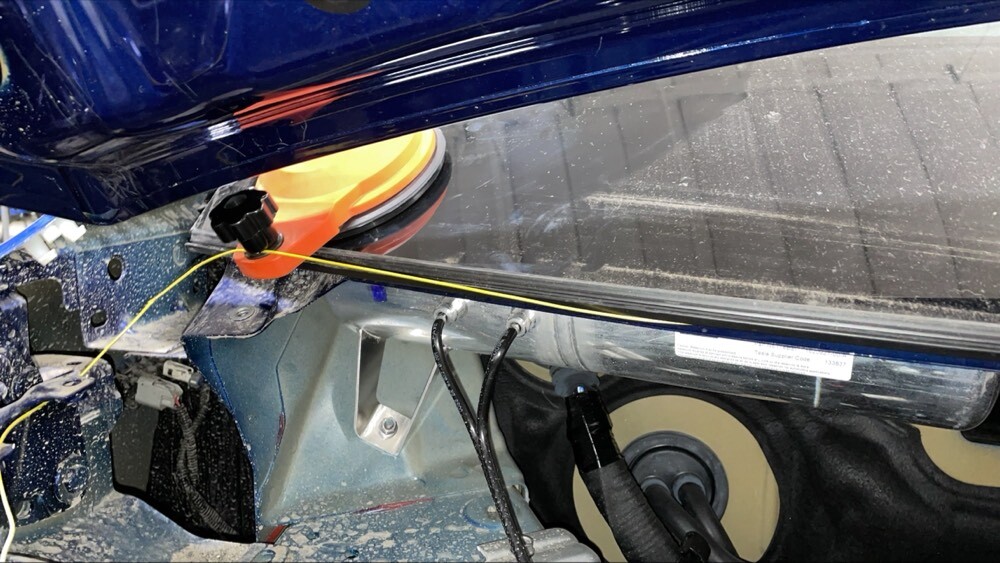

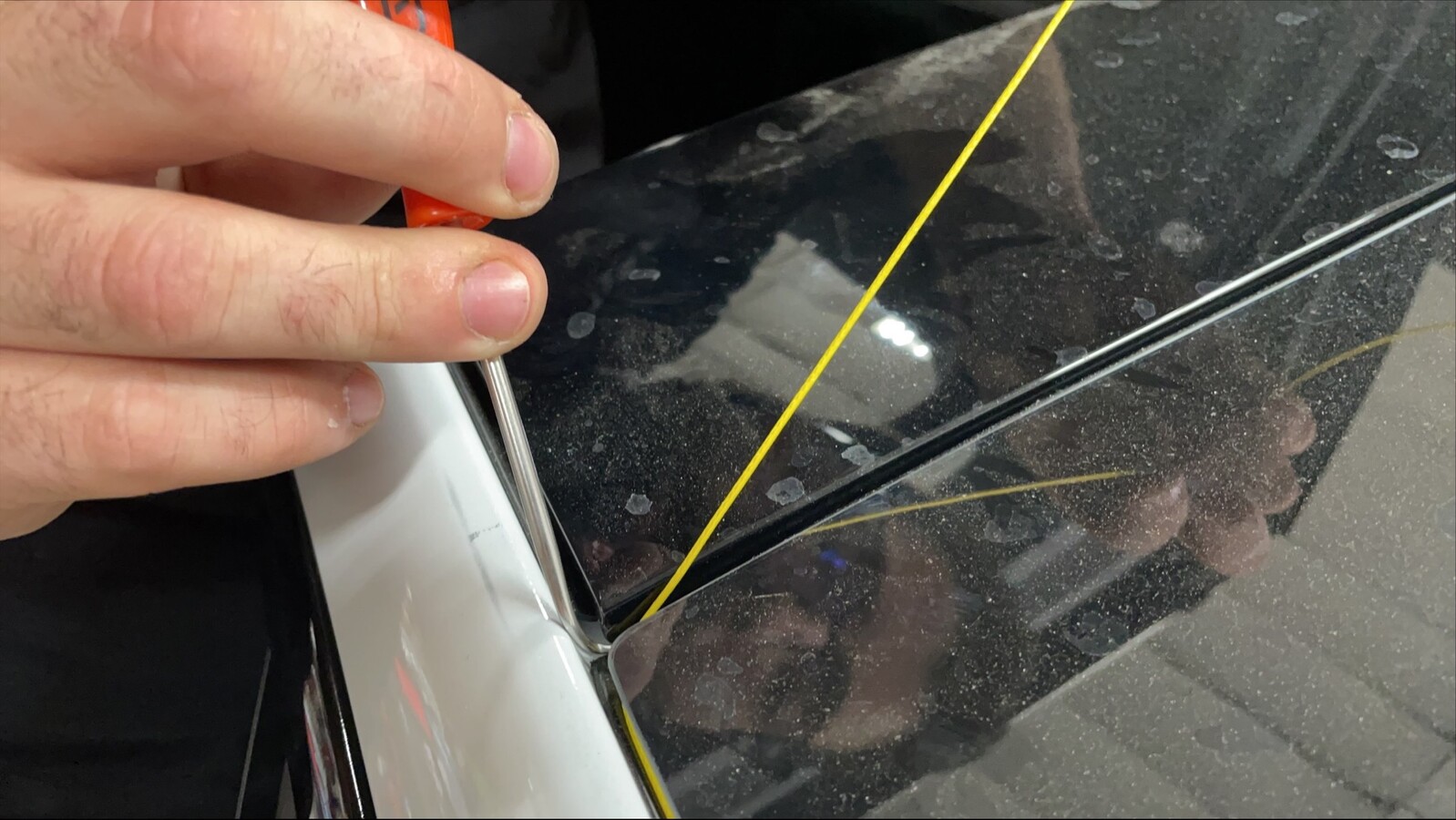

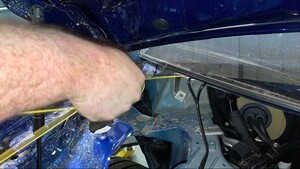

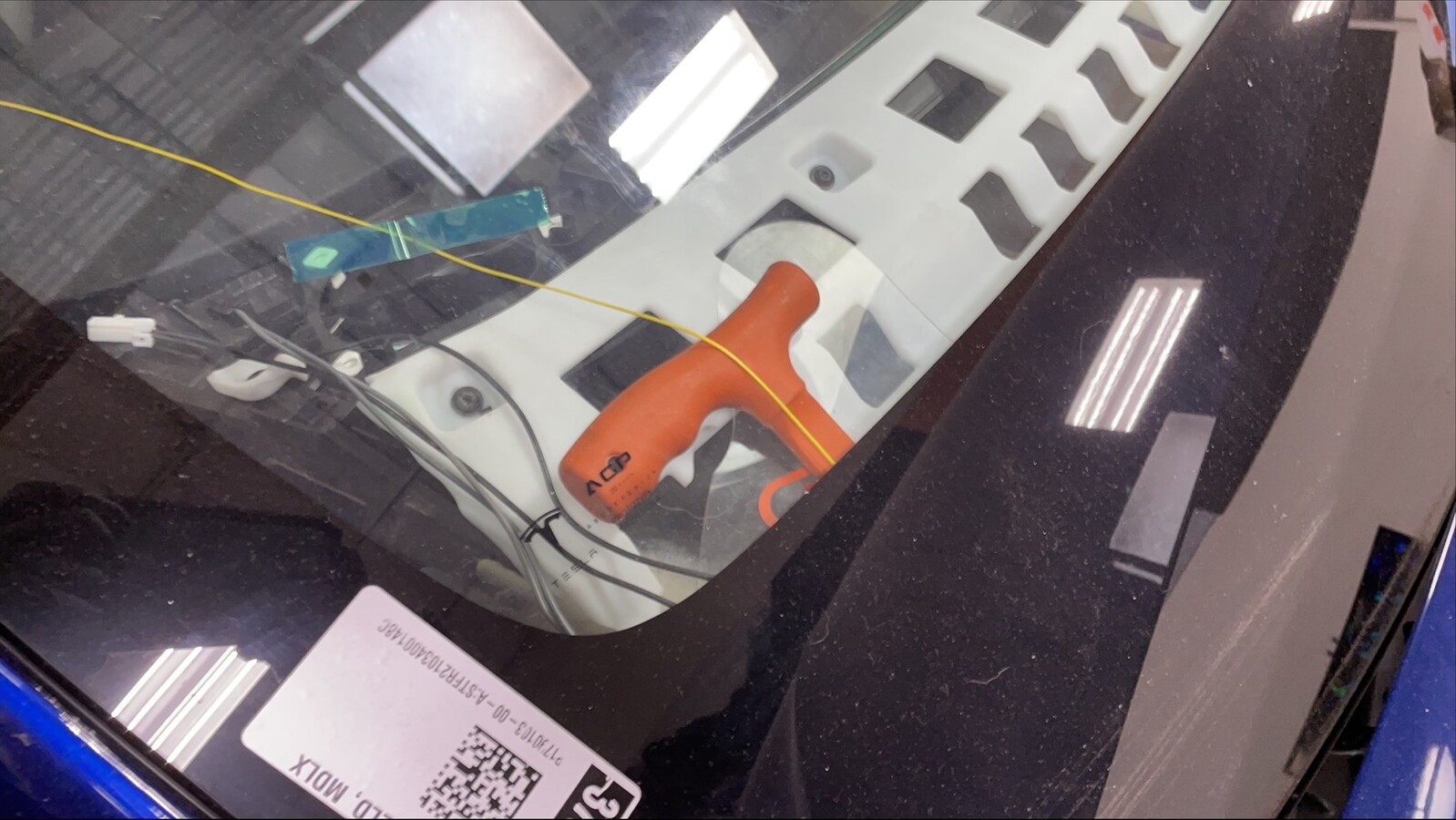

将线固定在穿线器上，然后将穿线器推进挡风玻璃总成右下部的聚氨酯内。
警告使用穿线器时，请使用防护罩以防止损坏前围板垫。
-
将线从穿线器上松开，然后将其缠绕在挡风玻璃外部。
注将线拉离穿线器。确保拉出的长度足够长。注确认线位于玻璃下方。
-
将锚固点固定在挡风玻璃外部靠近手柄工具起点的位置，然后将线固定到锚固件上。
-

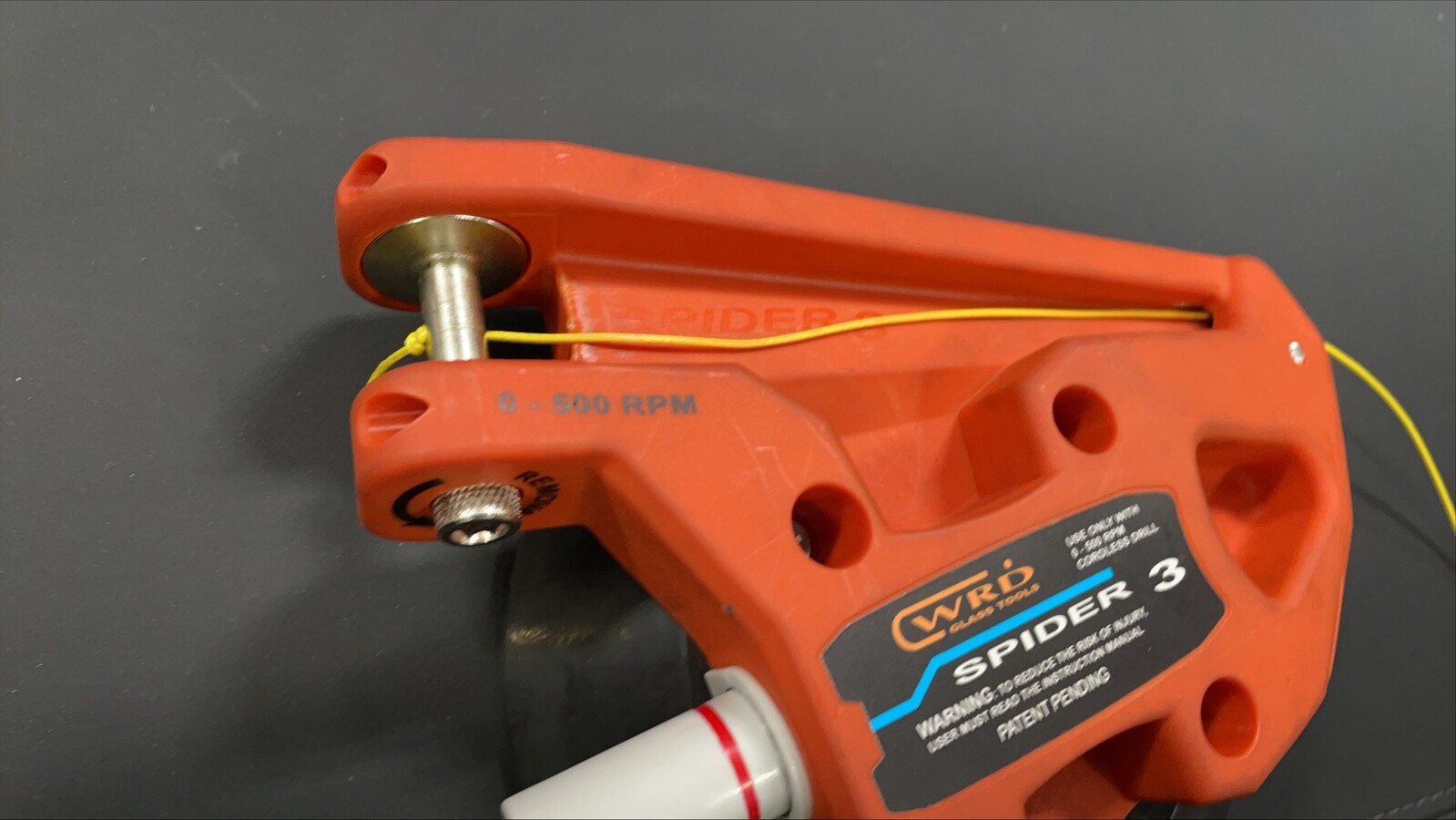

将线的内侧固定到 Spider 切割工具上。

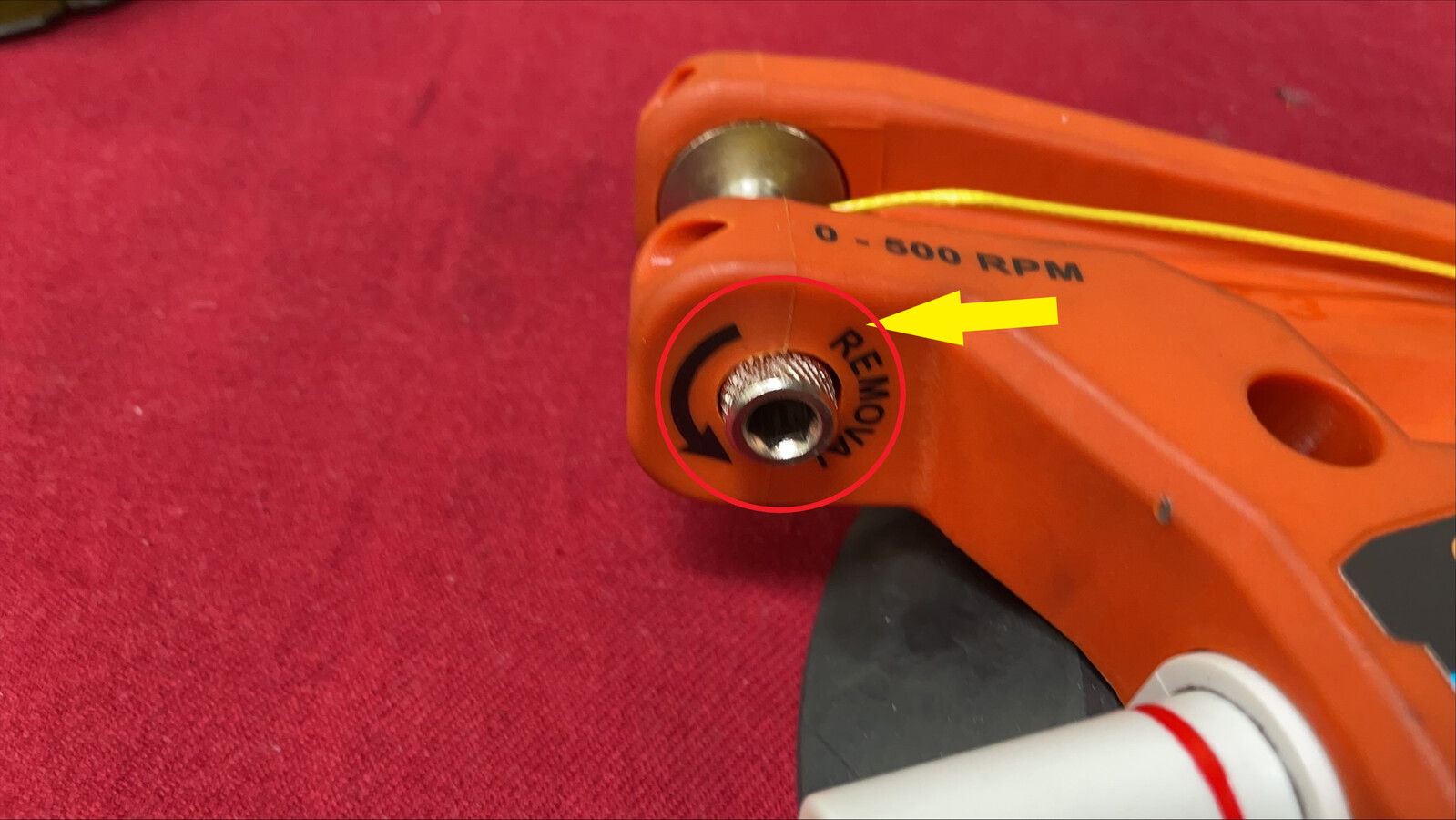

注按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。
-

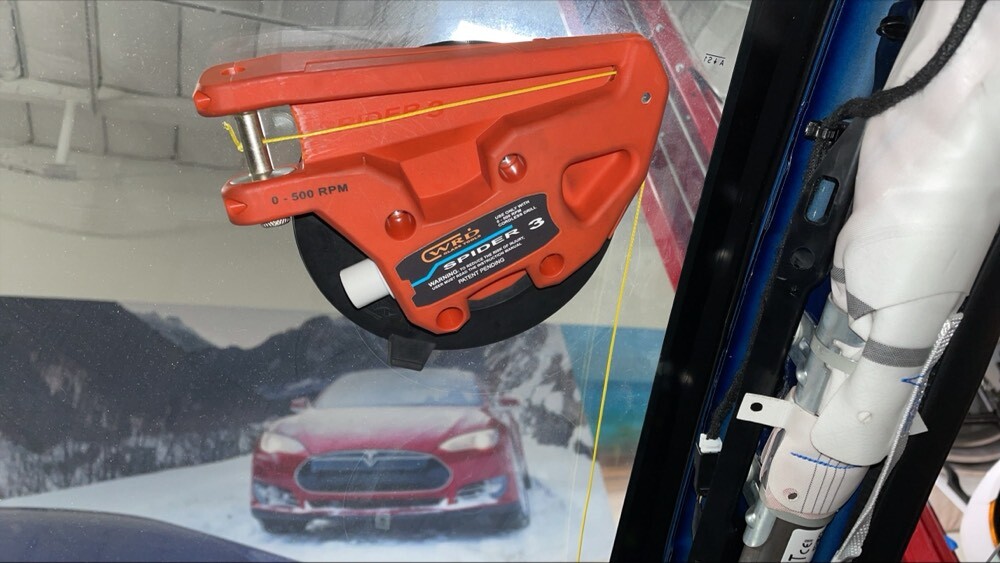

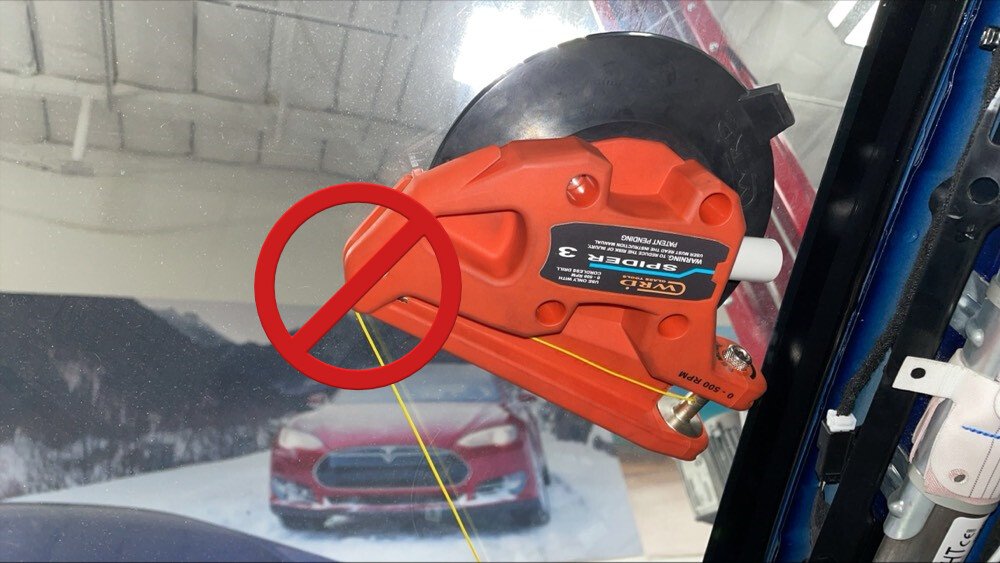

将 Spider 切割工具固定到挡风玻璃内侧。
注注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。
-

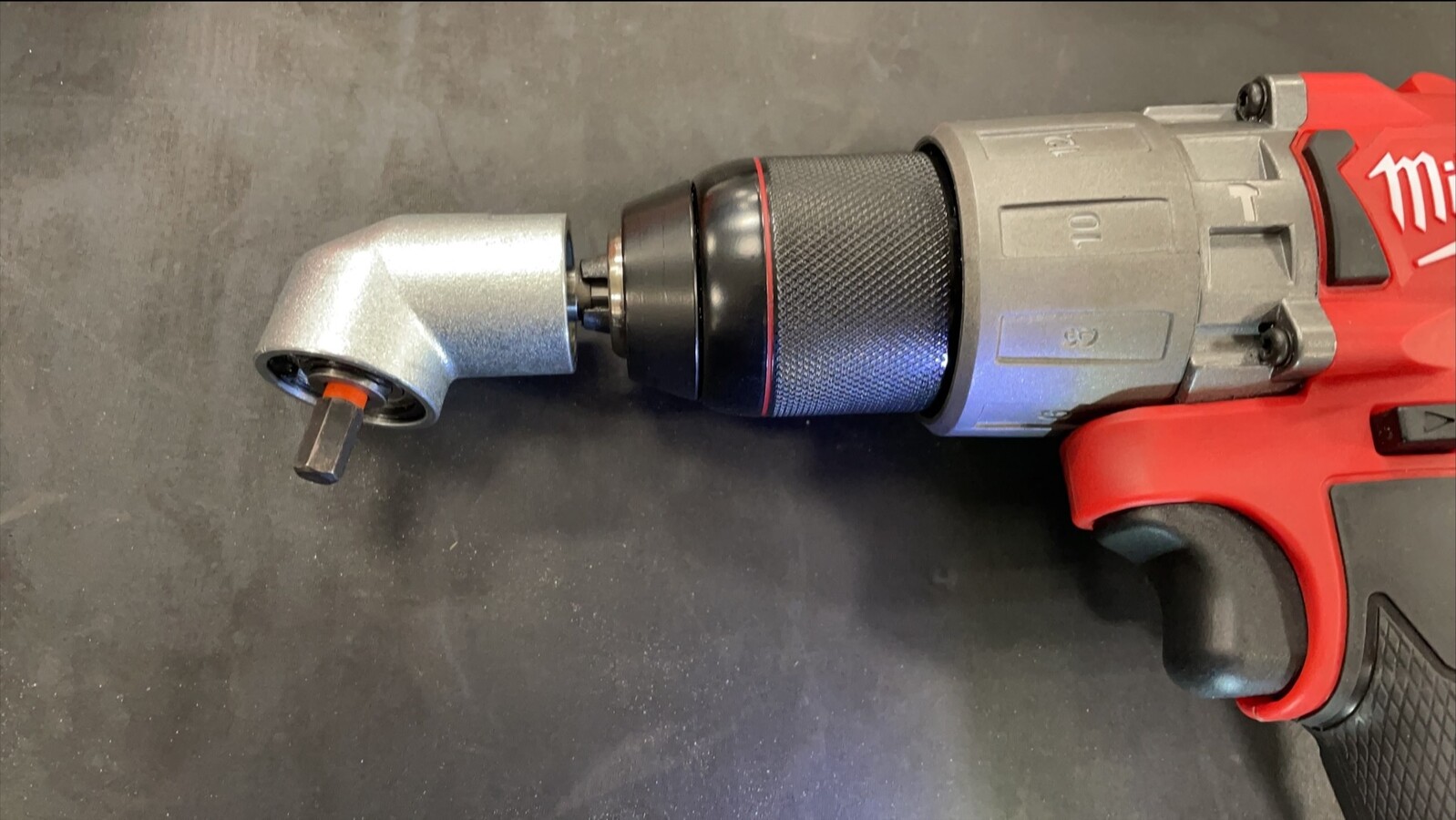

将直角螺丝刀固定到电钻上。
-

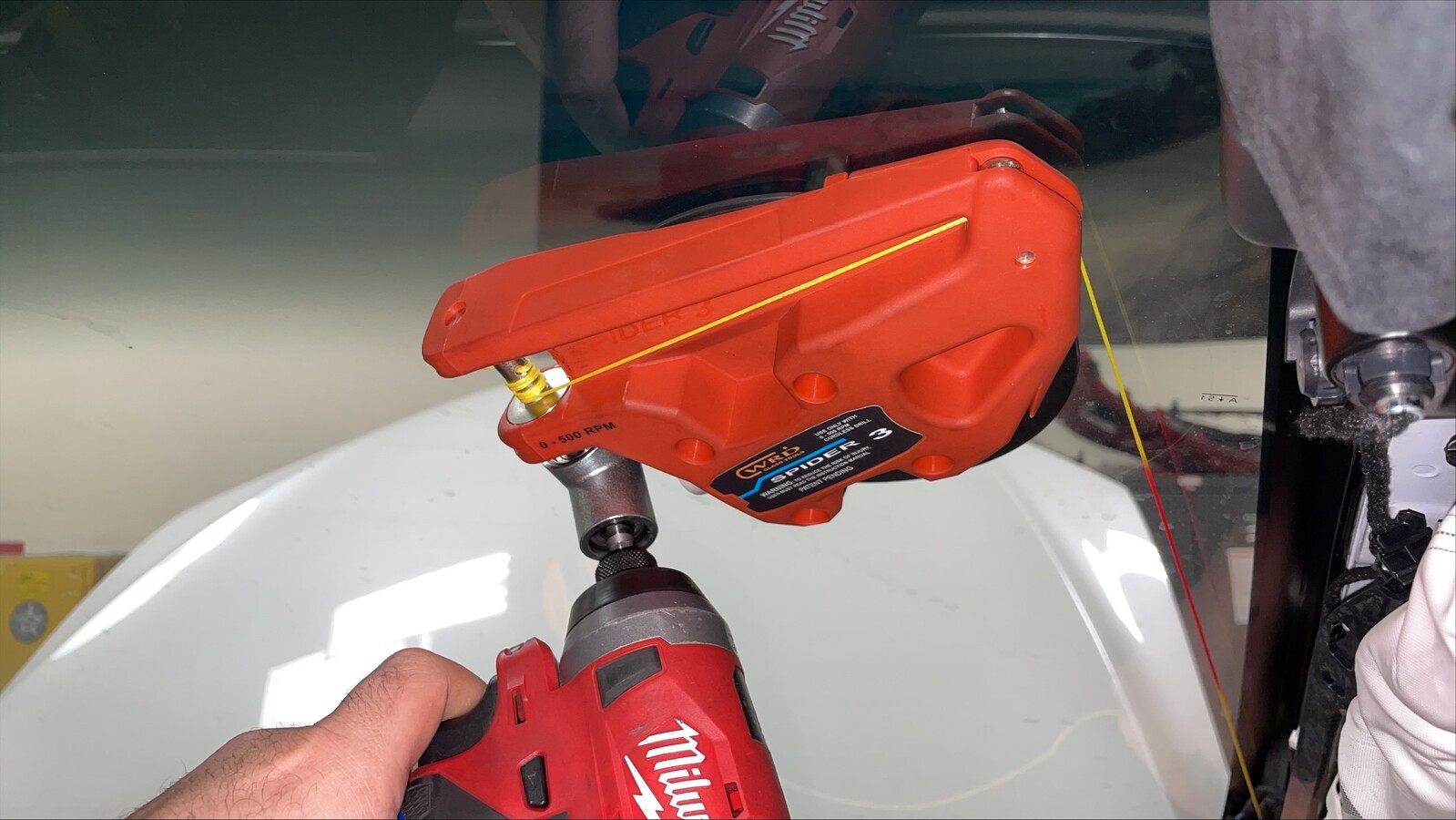

用钻头转动切割工具上的轴，开始拆下挡风玻璃。

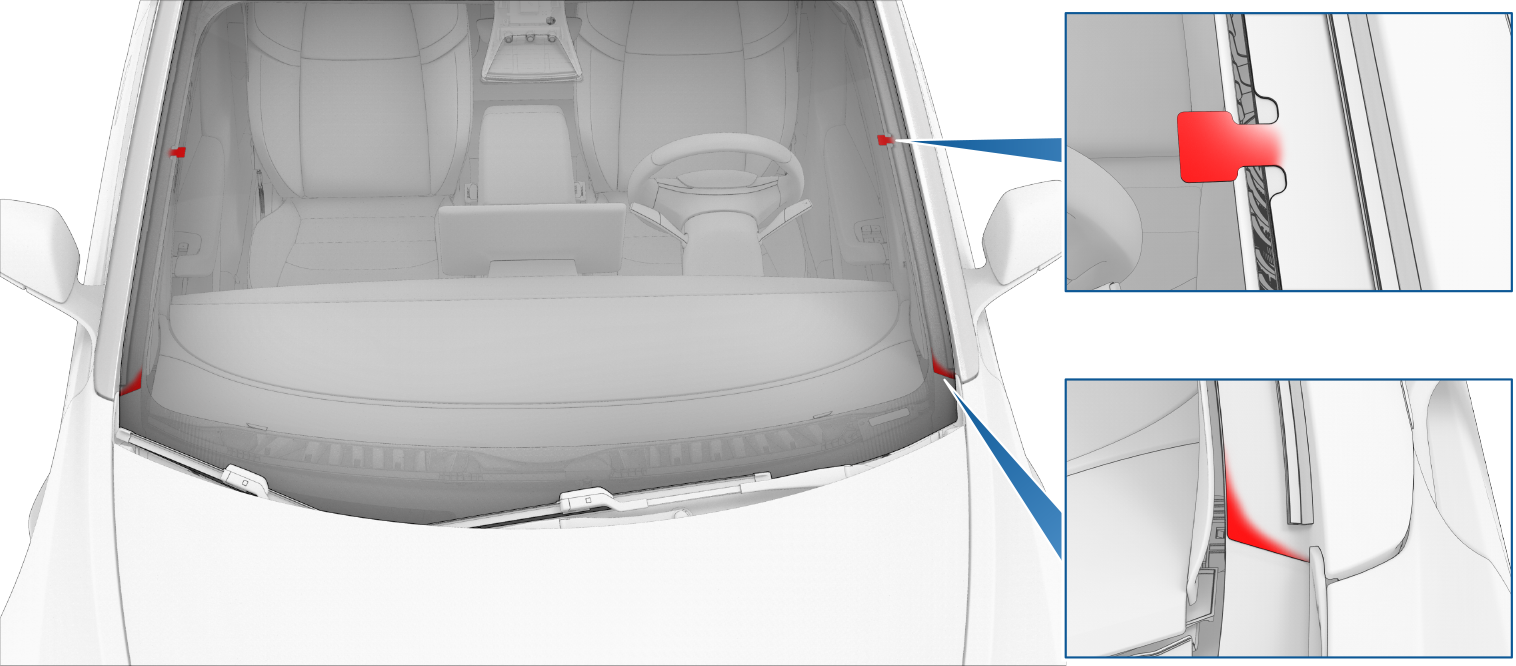

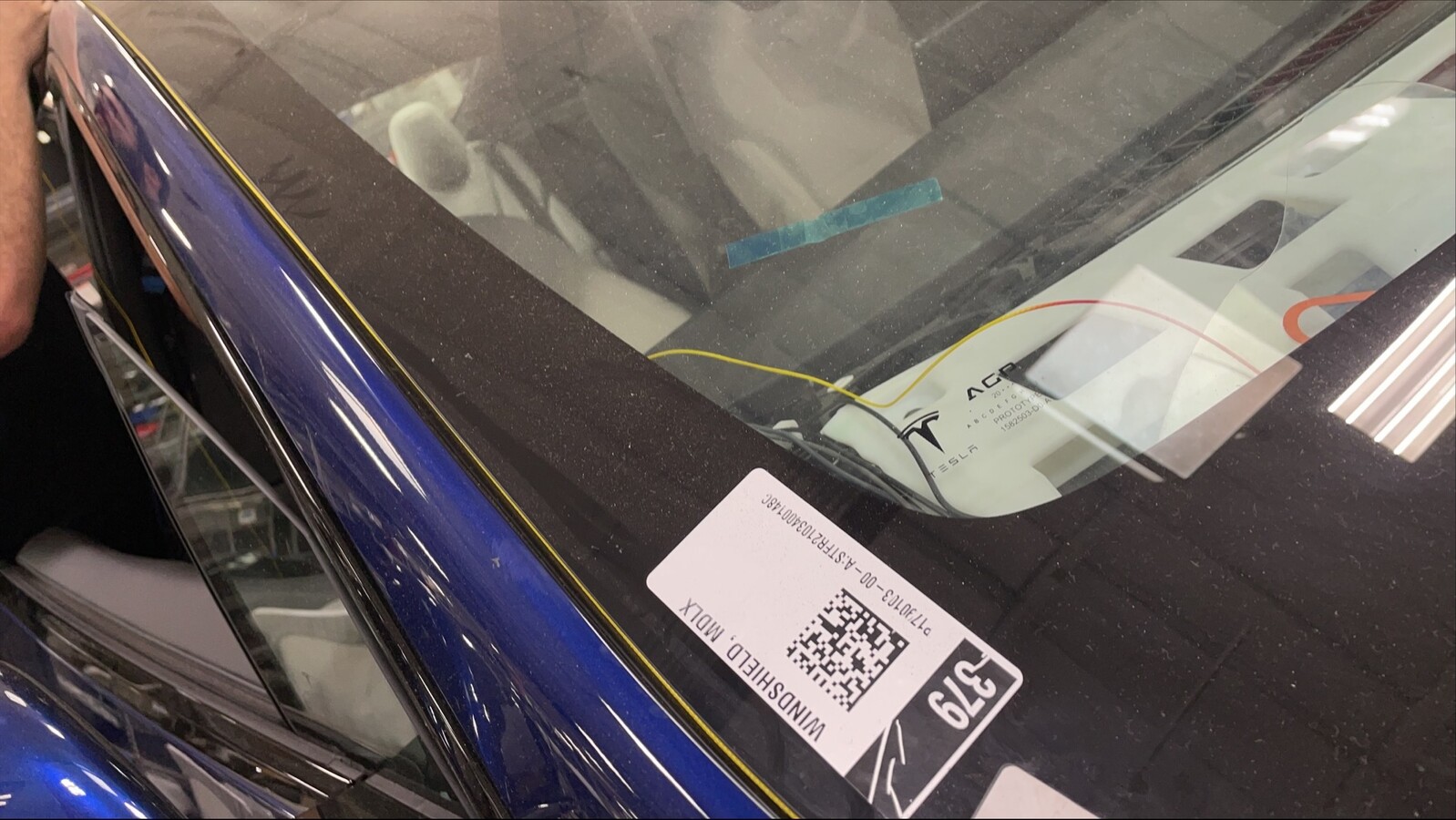

注根据需要移动切割工具，使线保持 90 度角左右。警告经过车辆识别号码铭牌时，使用防护罩保护铭牌，使线从上方通过。警告在所标识的四个有重叠面板和/或锁片的区域要特别小心，谨防损坏。
- 将吸盘 (x4) 吸附在挡风玻璃总成的 LH 和 RH 侧。
-

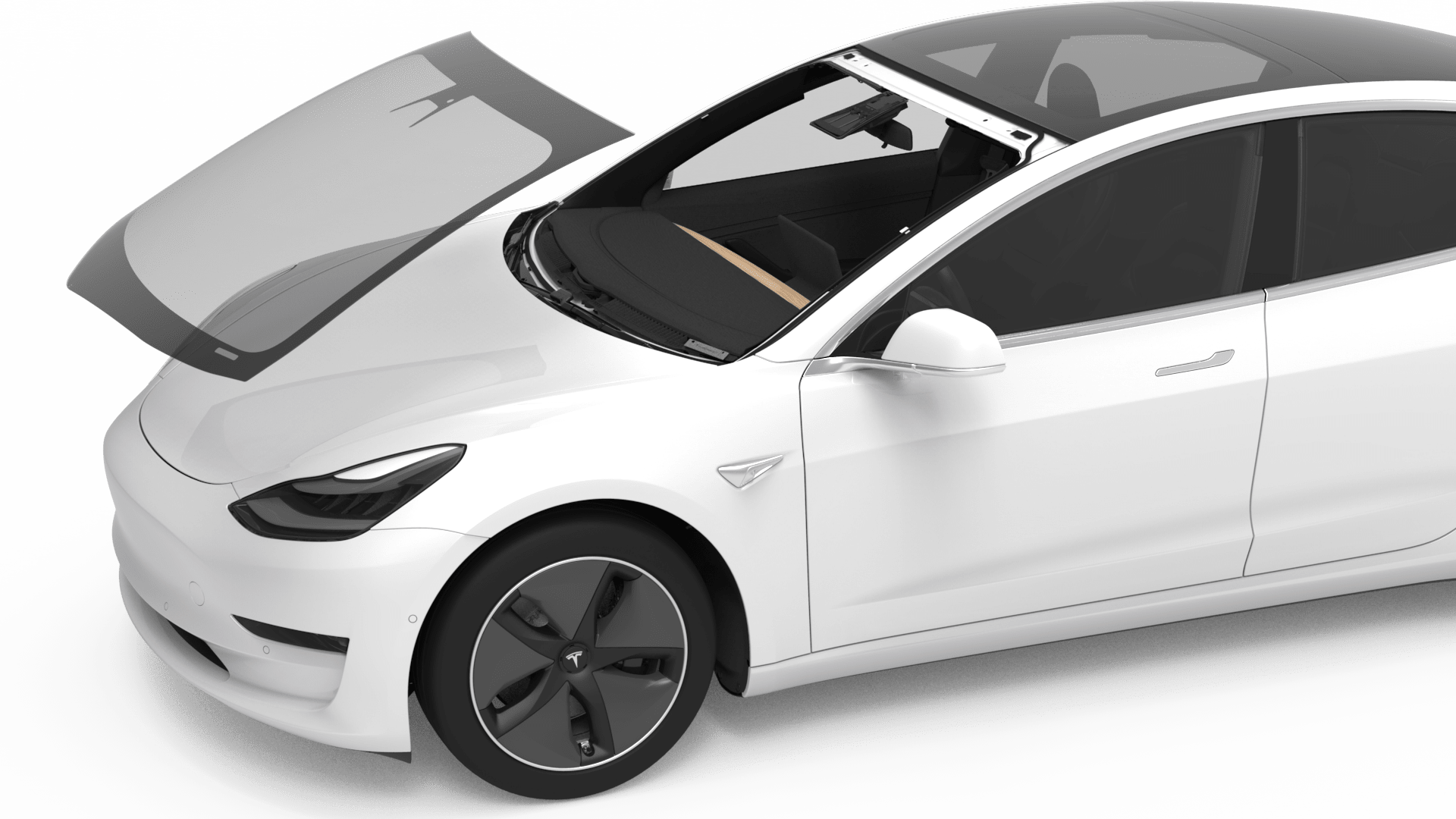

在协助下，从车辆上拆下挡风玻璃总成。
-
将吸盘从挡风玻璃总成上取下。
-
使用剃须刀片刮去车辆挡风玻璃法兰上的旧聚氨酯。
警告执行此步骤时，请戴上防割手套和护目镜以避免人身伤害。
-

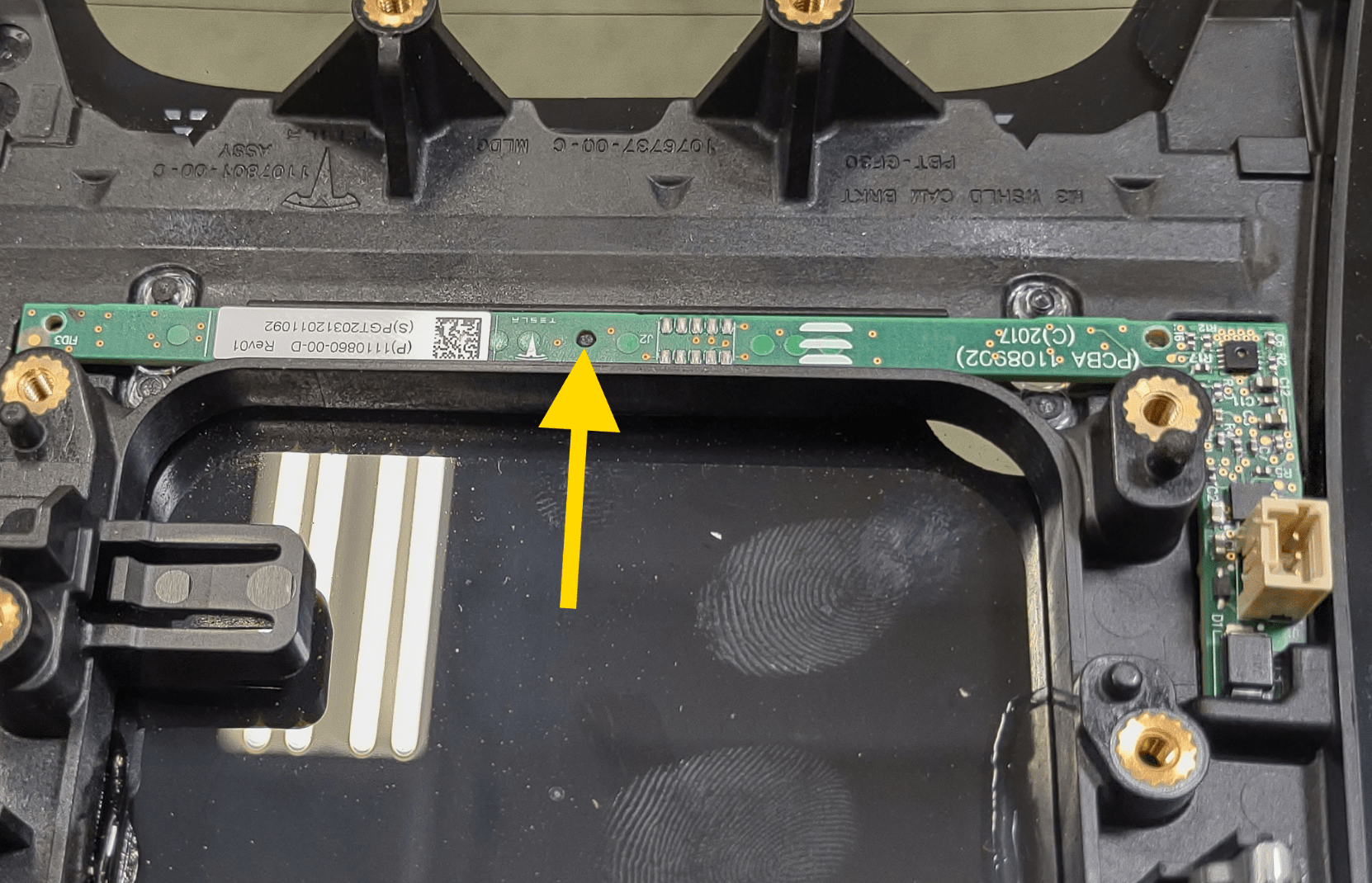

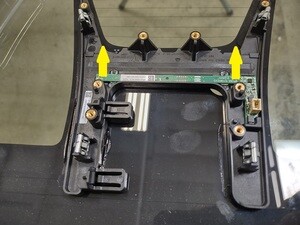

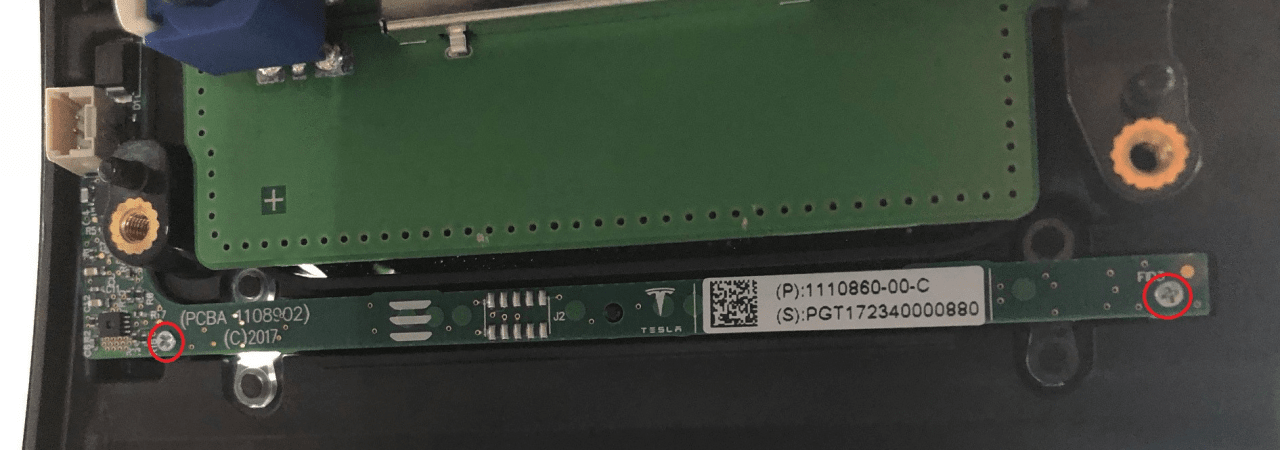

拆下将温度和湿度传感器固定到挡风玻璃支架的螺钉 (x2)，然后从支架上松开传感器。
0.12 Nm (1 lbs-in)警告确保使用正确的十字螺丝刀。螺丝刀过大会导致紧固件滑丝。警告紧固件很小。注意不要掉落或放错位置。提示： 推荐使用以下工具：- PH00 螺丝刀
-

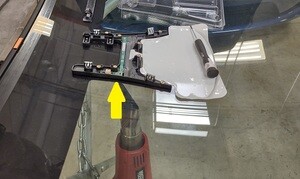

如图所示，使用热风枪在挡风玻璃外侧释放粘合剂的热量，然后在加热时轻轻地将板撬离支架，将传感器从支架上拆下。
注向上斜置板超出塑料定位销，然后将板上移以清除固定塑料。
更换石墨烯块
-

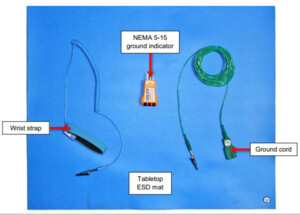

准备静电放电套件。
警告静电放电套件使用不当可能导致组件损坏。注有关更多信息，请参阅 TN-14-92-003“静电放电工具”。
-
将静电放电 (ESD) 垫平放在工作台上，使按钮连接器距离接地点（插座和车辆底盘等）尽可能近
-

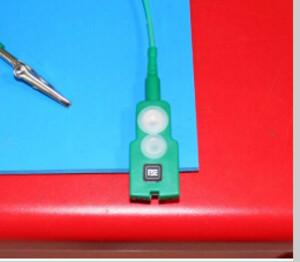

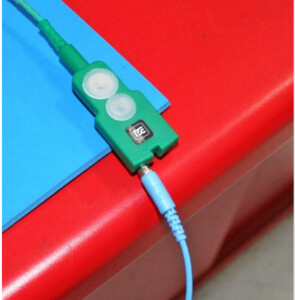

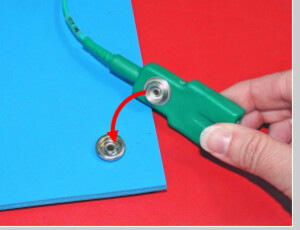

将接地线上的按钮连接器卡到静电放电 (ESD) 垫的按钮连接器上。
注确保连接器牢靠紧固到静电放电垫上。
-

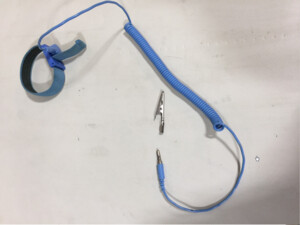

将鳄鱼夹适配器从腕带末端拆下，露出香蕉插头。
-
将腕带上的香蕉插头连接到接地线。
-
将接地线连接到接地源。选择以下选项：
- 根据 TN-14-92-003-R1，对于配有 NEMA 5-15 插座的服务中心，请执行以下操作：

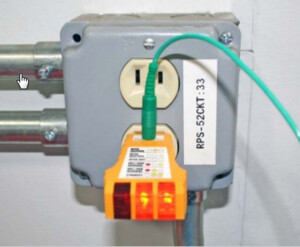

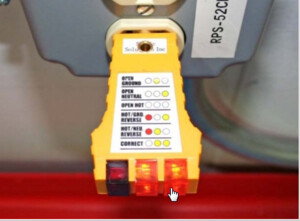

- 将接地指示器插入插座，并确认右侧两盏灯亮起。
- 从接地线末端取下鳄鱼夹适配器，露出香蕉插头。
- 将接地线上的香蕉插头插入接地指示器。
- 对于配有非 NEMA 5-15 接地插座的服务中心，请执行以下操作：
- 将适当的适配器插入插座。注配有非 NEMA 5-15 接地插座的服务中心需要提供合适的适配器，用于将接地指示器连接到其所在地区插座类型。如果您无法获得适配器，请联系 ServiceTooling@teslamotors.com 寻求帮助。
- 将接地指示器插入适配器，并确认右侧的两个灯点亮。
- 从接地线末端取下鳄鱼夹适配器，露出香蕉插头。
- 将接地线上的香蕉插头插入接地指示器。
- 将适当的适配器插入插座。
- 对于配有非接地插座的服务中心，请执行以下操作：
- 将接地线上的鳄鱼夹适配器夹到车上任意未上漆的金属零件上。
- 根据 TN-14-92-003-R1，对于配有 NEMA 5-15 插座的服务中心，请执行以下操作：
-

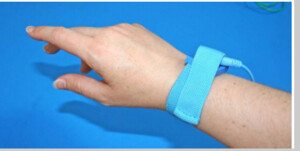

佩戴静电放电 (ESD) 腕带。
-

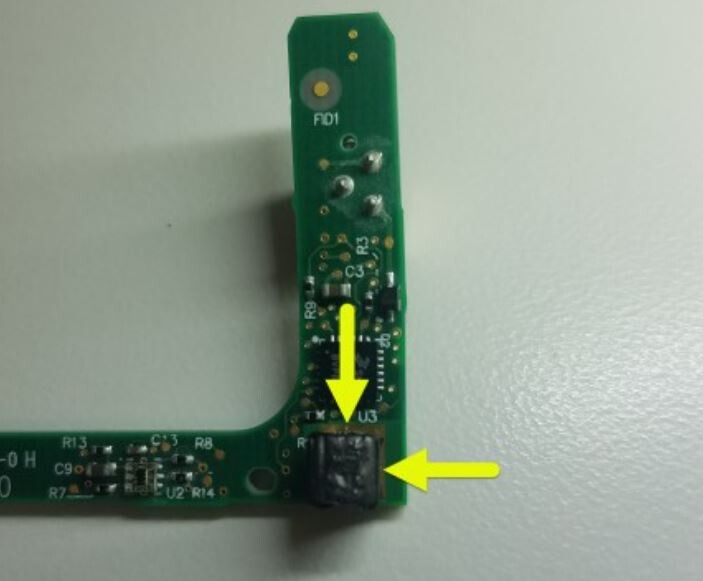

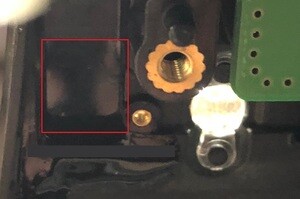

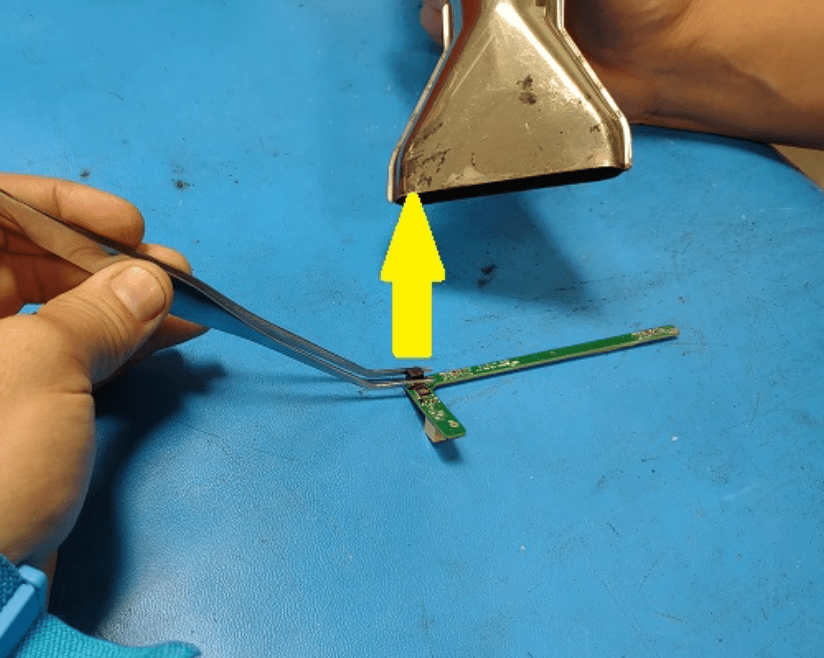

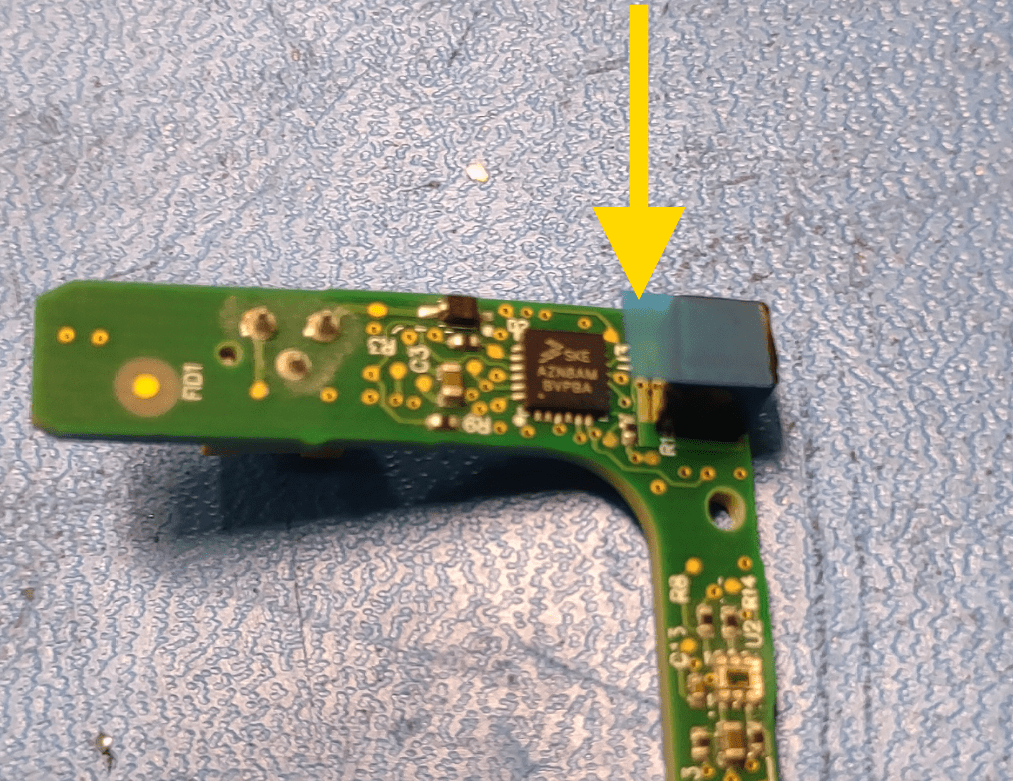

从温度和湿度传感器上取下石墨烯泡沫块。
注对粘合剂周围区域进行加热，然后用镊子轻轻地提起石墨烯泡沫块，以将其松开。
-
使用异丙醇 (IPA) 湿巾清洁要放置温度和湿度传感器泡沫块的区域。
注等待风干 1 分钟。
-

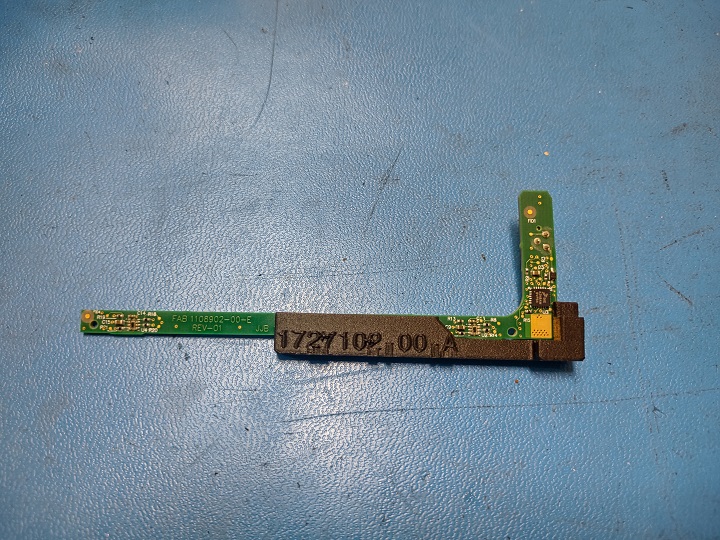

将泡沫块定位工具固定到温度和湿度传感器上。
注将工具上的基线与板上的定位孔对齐。提示： 推荐使用以下工具：
- M3 THS 泡沫固定装置 - 1727102-00-A
-

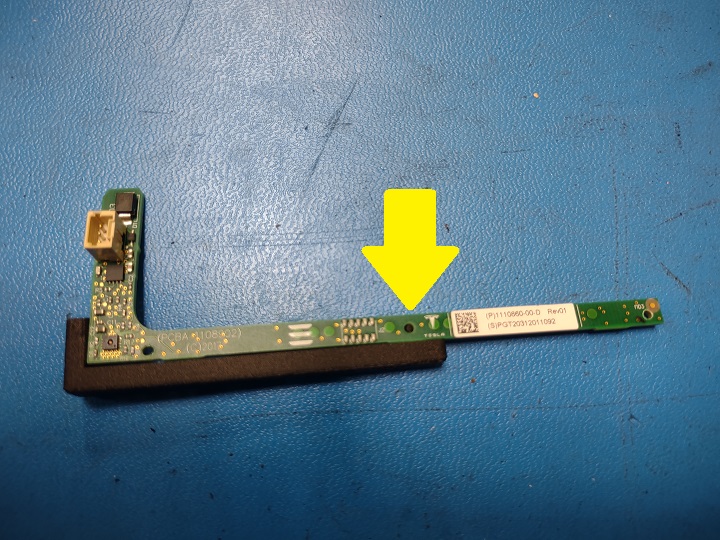

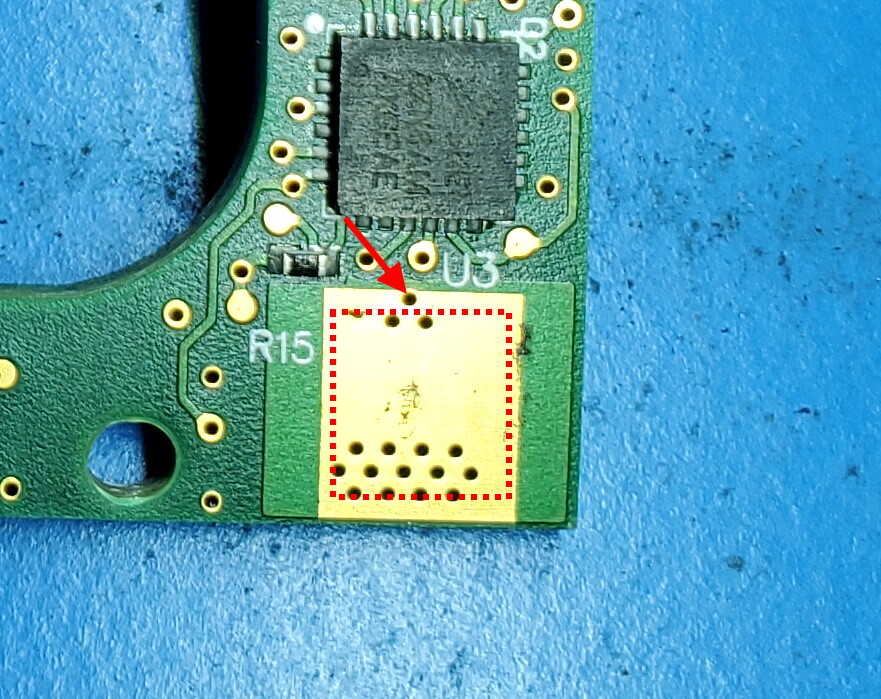

使用镊子，小心地将石墨烯块安装到温度和湿度传感器上。
注确保石墨烯块完全安装在金方块内，并且最靠近芯片的孔未被遮盖。提示： 推荐使用以下工具：
- 镊子 - 1126453-00-A
- 取下静电放电 (ESD) 腕带。
安装
警告
使用软质物品保护挡风玻璃，避免刮蹭。确认橡胶条已完全将挡风玻璃与车身金属部件隔开。
- 必要时清洁挡风玻璃。清洁前置摄像头区域时请特别小心，确保前置摄像头视野清晰。 请参阅无障碍前置摄像头视角（精准清洁挡风玻璃内侧）。

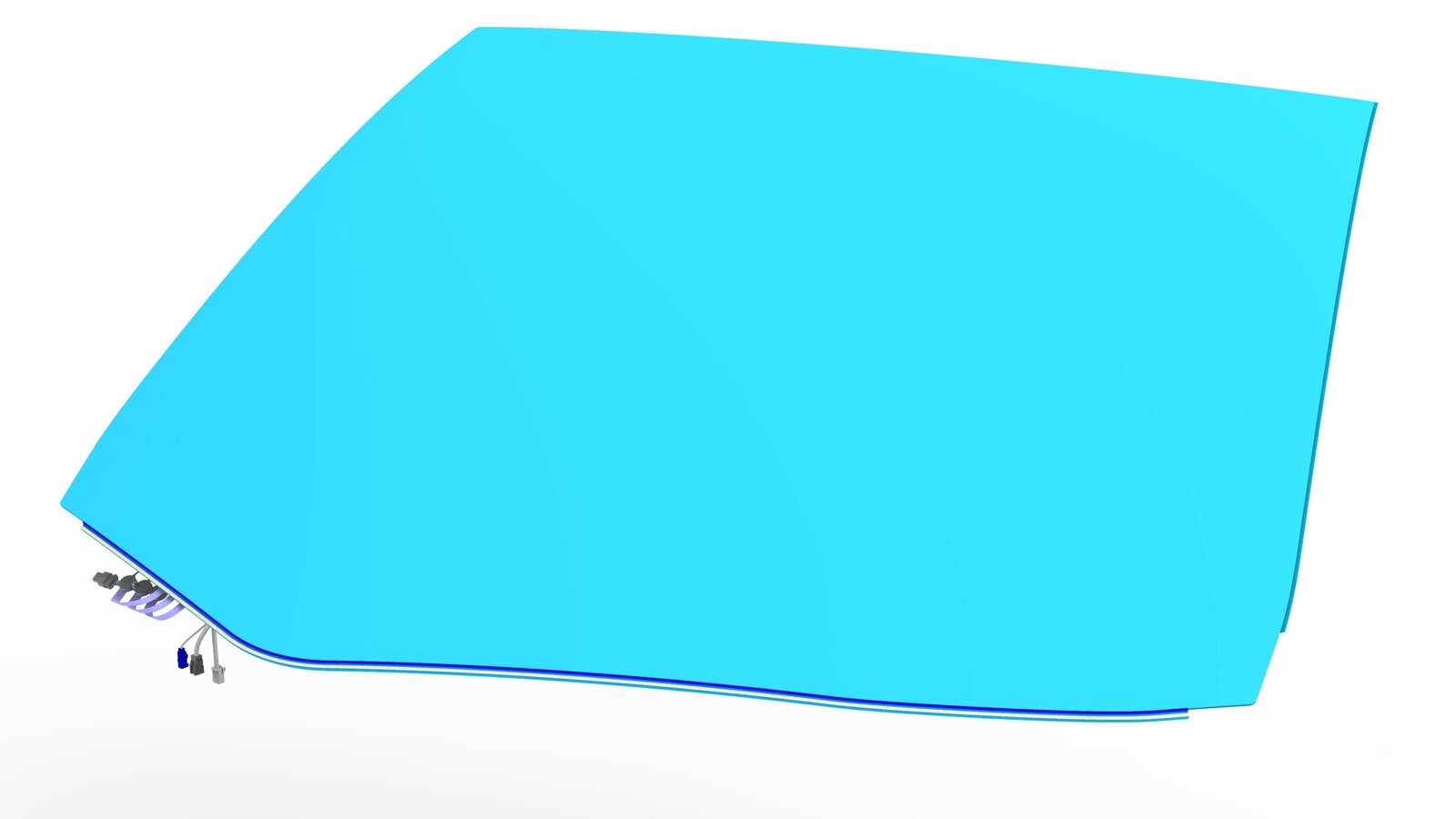

- 将新的挡风玻璃放置在台架上，使挡风玻璃支架朝上。
-
将温度和湿度传感器安装到挡风玻璃支架上。
注安装之前，请确保已将蓝色胶带从泡沫块上取下注请确保挡风玻璃彻底干燥后再尝试安装；如果挡风玻璃潮湿，泡沫块将无法粘牢。注将板的端部滑入固定塑料中，然后将板上的孔与塑料定位销对齐。
-
安装将温度和湿度传感器固定到挡风玻璃支架的螺钉 (x2)。0.12 Nm (1 lbs-in)警告务必使用正确的十字螺丝刀。警告确保紧固件不要拧得过紧，因为它们很脆弱，容易滑丝。警告紧固件很小。注意不要掉落或放错位置。提示： 推荐使用以下工具：
- PH00 螺丝刀
- 将吸盘 (x4) 吸附在挡风玻璃总成的 LH 和 RH 侧。
- 使用异丙醇 (IPA) 湿巾擦拭车上的聚氨酯路径。待表面风干之后，再继续进行下一步骤。
-
在车身和挡风玻璃上沿着聚氨酯路径涂抹聚氨酯底漆，同时在拆卸挡风玻璃总成期间受损的区域涂抹该底漆。
警告涂抹期间，切勿损坏顶篷。注让底漆干燥至少 2 分钟。
-
沿着初始路径在挡风玻璃上涂抹聚氨酯。
警告涂抹期间，切勿损坏顶篷。注确保聚氨酯涂层的三角交叉部分宽约 8 毫米，高约 13 毫米。
- 在协助下，将新挡风玻璃总成安装到车辆上，但此时切勿将其固定。
- 先检查挡风玻璃总成与车身之间的间隙和齐平度，然后再将挡风玻璃总成完全放置入位。
- 将挡风玻璃总成完全放置入位，检查间隙与齐平度，按需进行调整。
- 聚氨酯凝固期间，使用遮蔽胶带将挡风玻璃总成固定到车身。
- 将吸盘从挡风玻璃上取下。
-
将 GPS 天线安装到挡风玻璃支架内，然后安装将天线固定到支架的螺钉。
1 Nm (.7 lbs-ft)
-
将挡风玻璃电气线束安装到挡风玻璃支架上，然后安装将线束固定到支架的螺钉。1 Nm (.7 lbs-ft)
-
将挡风玻璃电气线束连接到 GPS 天线连接器。
-
将挡风玻璃电气线束连接到湿度和温度传感器连接器。
- 安装前置全景摄像头。请参阅摄像头 - 三 - 前置（拆卸和更换）。
- 安装三摄像头盖。请参阅盖 - 三摄像头（拆卸和更换）。
-
将挡风玻璃线束放置到紧固件轨道上，然后固定将线束固定到紧固件轨道的夹子 (x6)。
-
固定将顶篷前部固定到车身的夹子 (x4)。
注将 A 柱和 B 柱附近的主密封条重新放置到顶蓬。
- 安装左侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 安装 LH A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装左遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 安装左遮阳板止动基座。请参阅止动基座 - 遮阳板 - LH（拆卸和更换）。
- 对车辆 RH 侧重复执行第 22 至 25 步。
-
连接内部摄像头连接器，然后安装将四摄像头上盖固定到车辆的卡子。
-
将电气线束连接到挡风玻璃加热器连接器。
-
如果有挡风玻璃跳线线束，请将跳线线束连接器连接到挡风玻璃加热器连接器。使用电缆扎带将跳线线束连接器和加热器连接器固定到前部主线束，然后切掉多余的电缆扎带。
注搭载 Info Ryzen 车载电脑的 Model 3 车辆所配备挡风玻璃的加热器连接器可能与 Info Ryzen 之前版本的车辆不同。仅当有挡风玻璃跳线线束时才执行此步骤。如果新的挡风玻璃需要跳线线束，请参阅跳线线束 - 挡风玻璃（改装）了解改装说明。
图 2. 挡风玻璃跳线线束连接器和电缆扎带位置
-
如果有挡风玻璃跳线线束，请将跳线线束连接器连接到挡风玻璃加热器连接器。使用电缆扎带将跳线线束连接器和加热器连接器固定到前部主线束，然后切掉多余的电缆扎带。
- 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
- 执行前置摄像头倾角验证。请参阅摄像头 - 前置（倾角验证）。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
