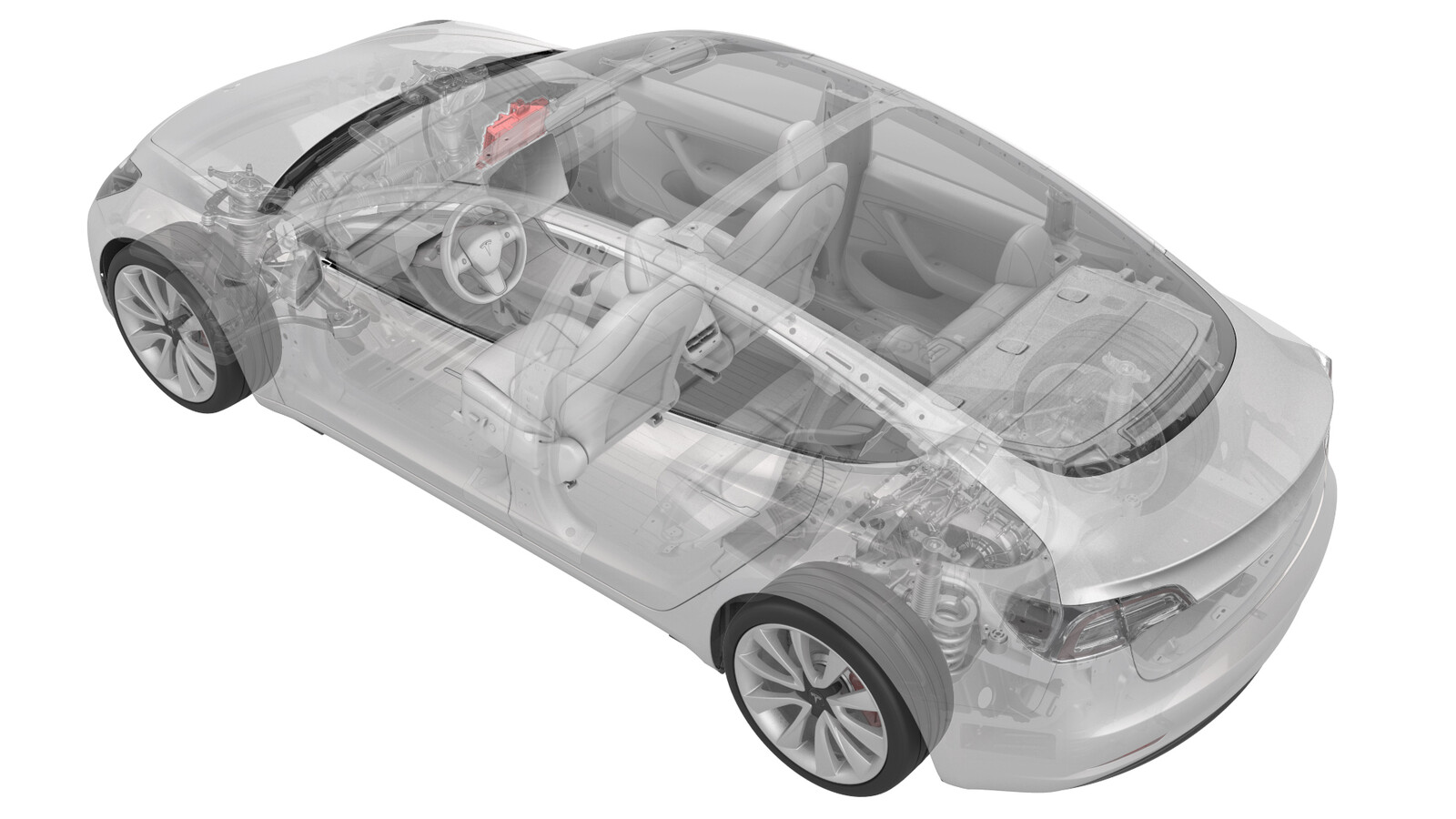

车载电脑（拆卸和安装）

校正代码 21151001 1.08 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
请勿同时维护车载电脑和驱动变流器。请首先维护车载电脑。成功安装车载电脑后，再维护驱动变流器。
  • 2023 年 7 月 14 日：更新至最新验证。
  • 1119171-00-A 车载电脑冷却液端口堵头
  • 1135762-00-A 冷却软管维修堵头套件，Model 3

拆卸

  1. 打开前车门并降下所有车窗。
  2. 将副驾位座椅向后移动。

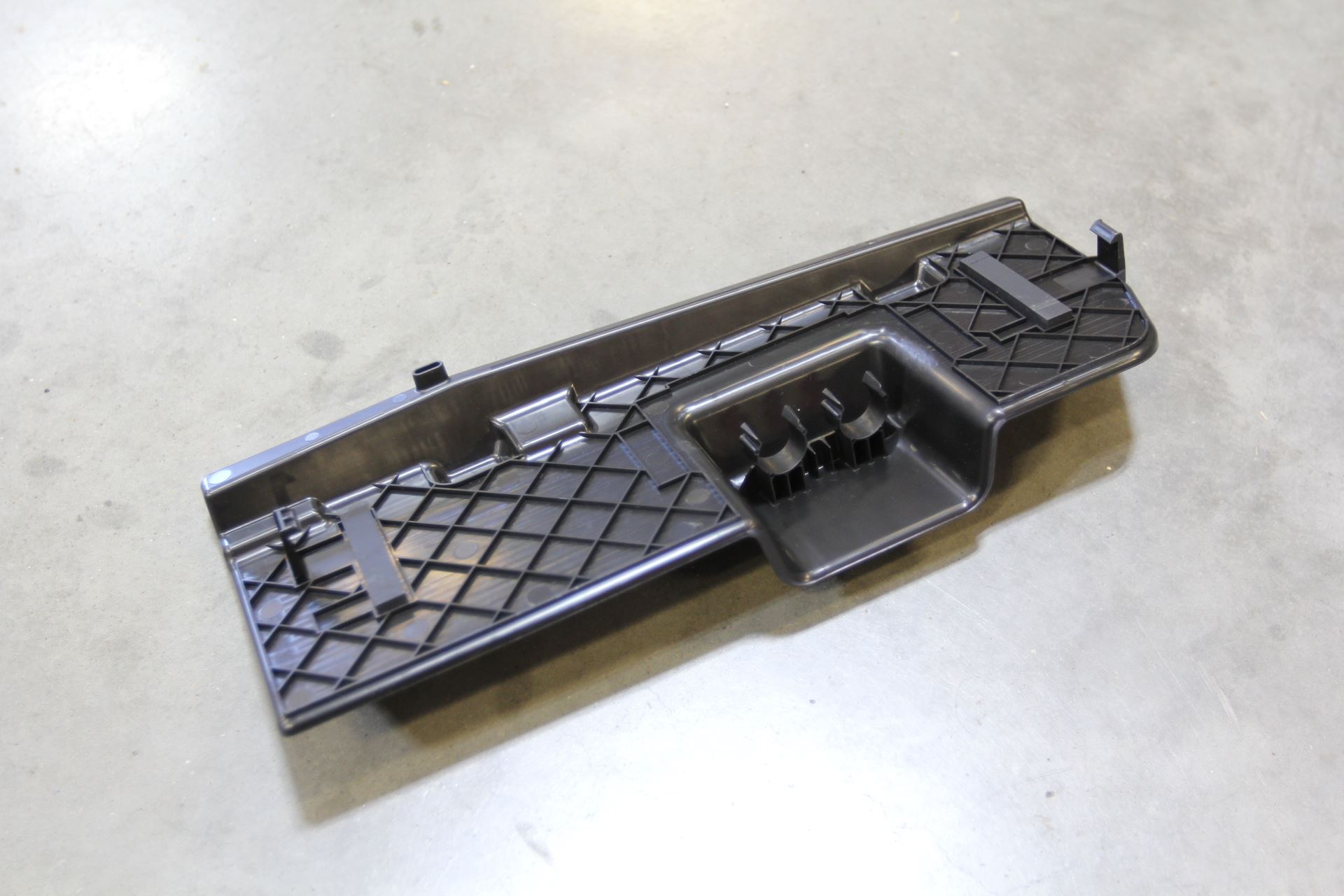

  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）
  4. 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 在车载电脑冷却剂软管连接下放置吸收性材料，以收集溢出的冷却剂。

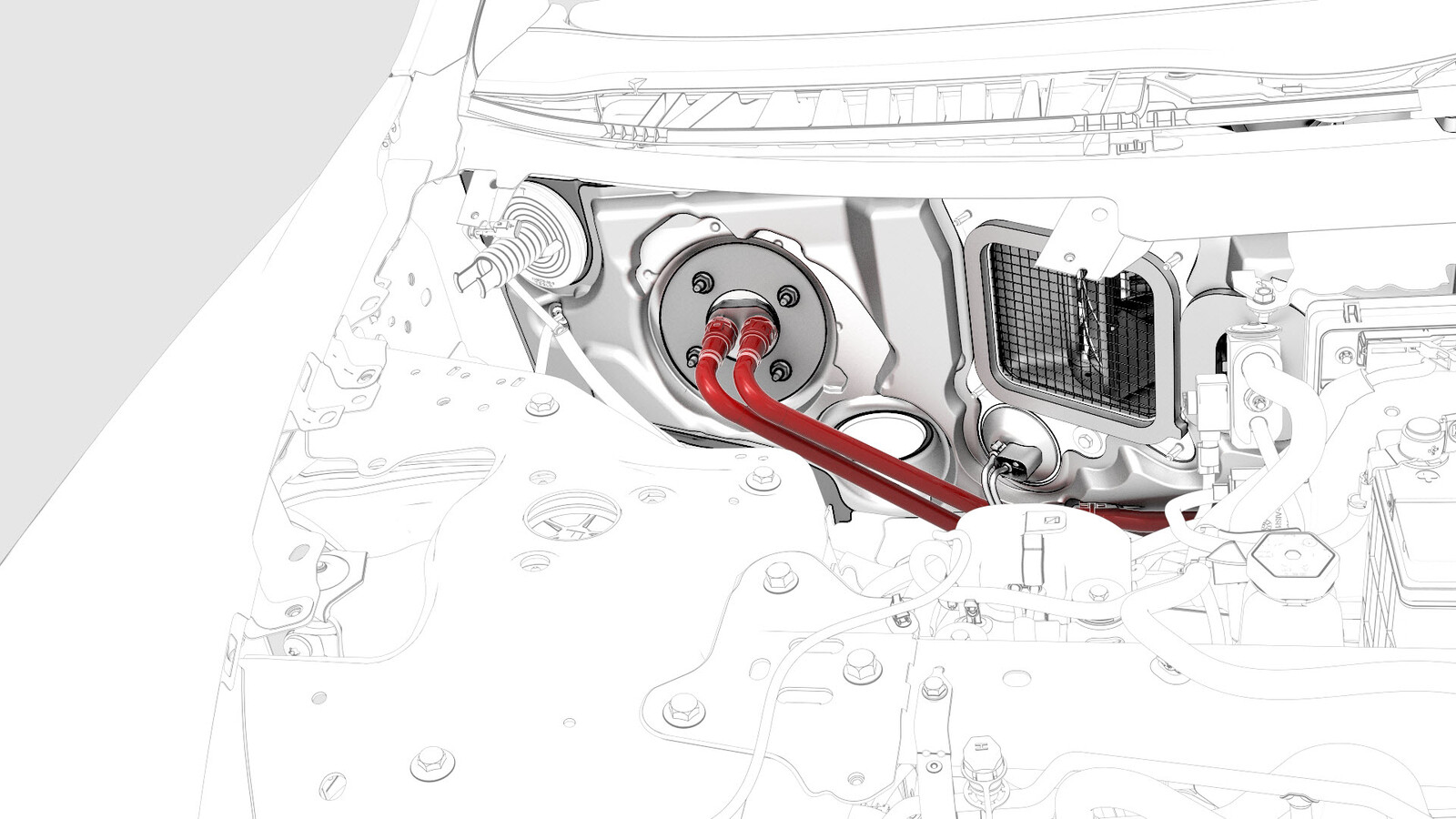

  7. 松开连接到车载电脑的冷却液软管上的夹子，然后断开冷却液软管与车载电脑的连接。

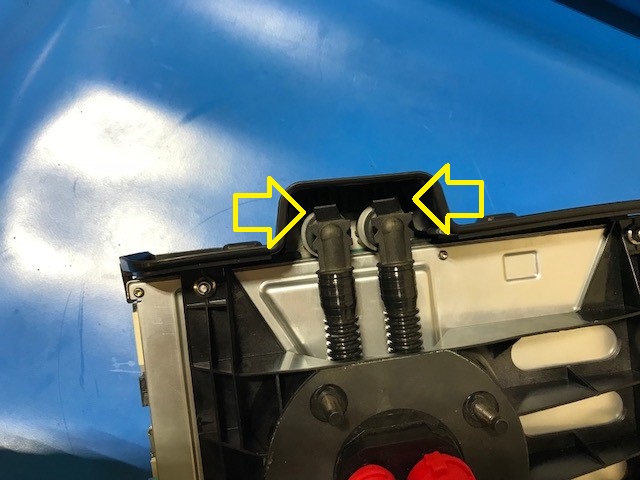

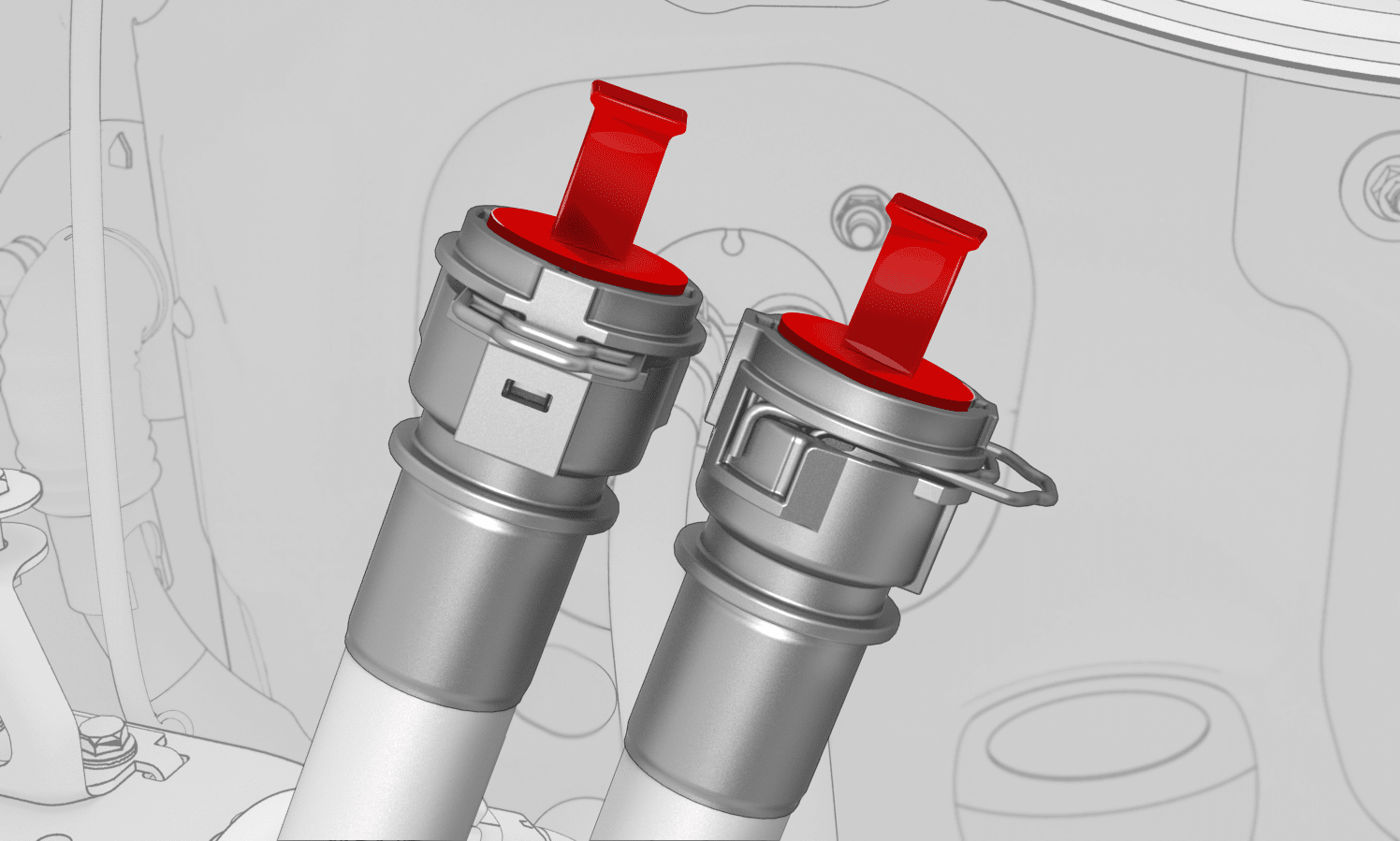

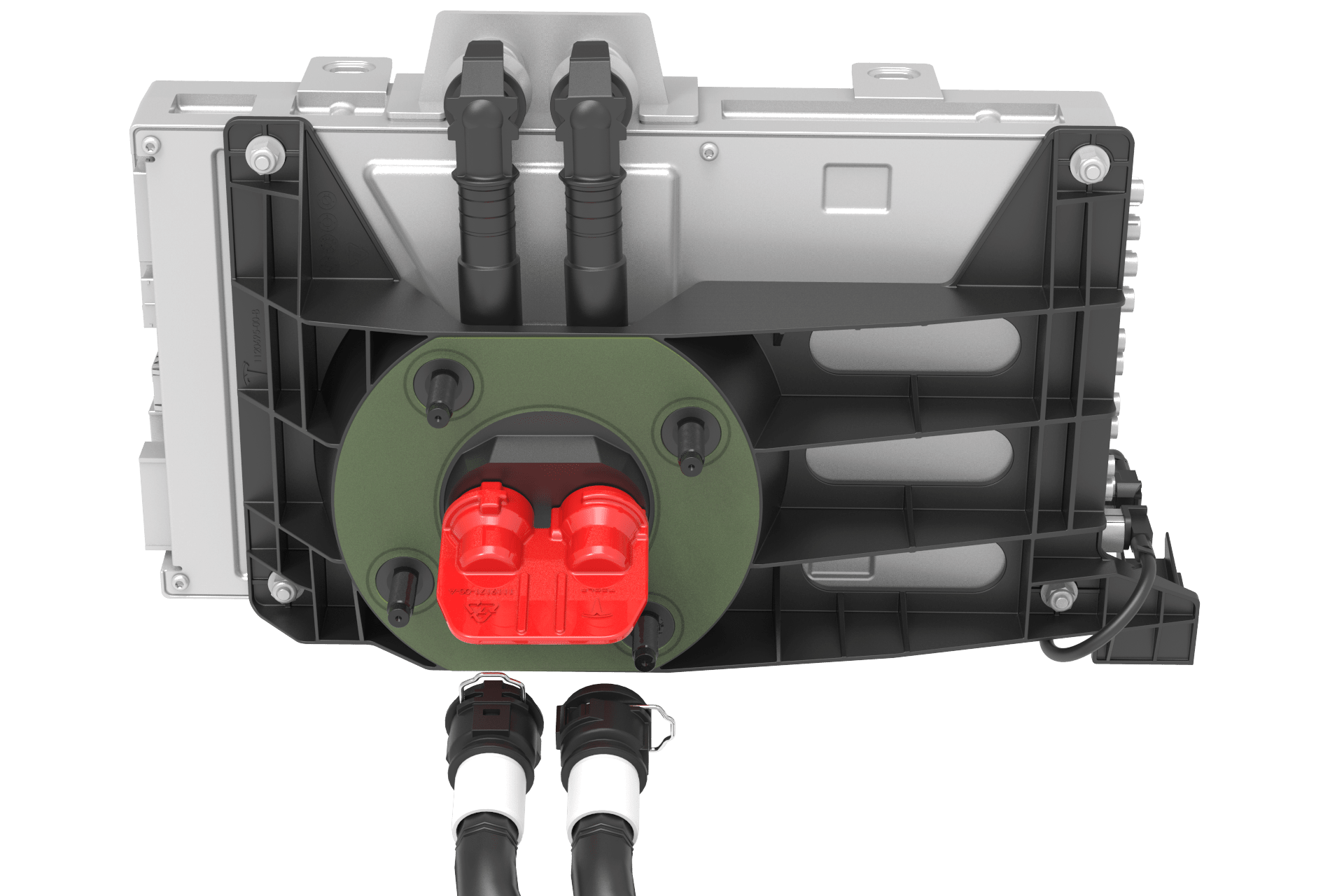

  8. 在车载电脑冷却液接头上方安装车载电脑冷却液端口塞。
  9. 堵住冷却液软管的内螺纹接头。
  10. 拆卸并弃置将车载电脑固定到车身的螺母。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  11. 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
  12. 从仪表板上拆下膝部气囊总成（如果配备）。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    从仪表板上拆下该总成后，无需从封闭饰板上拆下气囊。

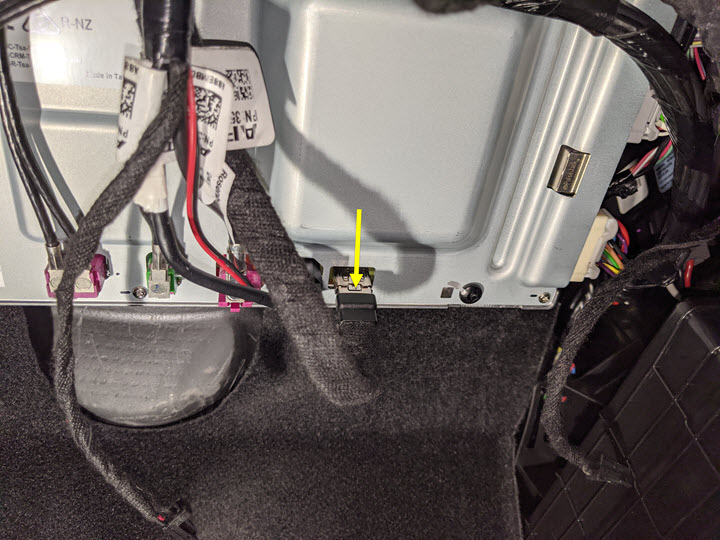

  13. 将手套箱 USB 线从车载电脑上断开。

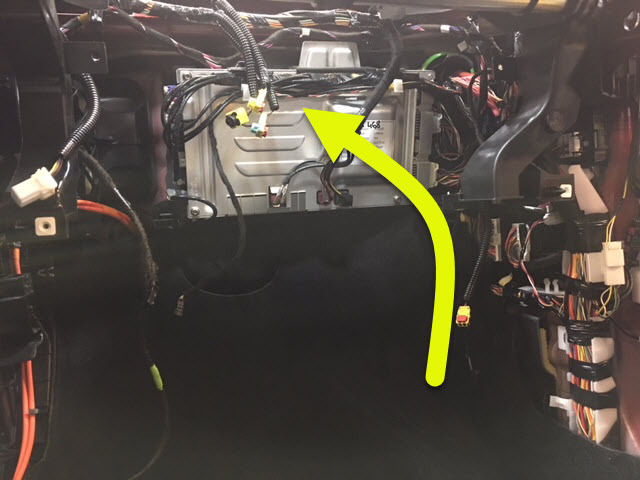

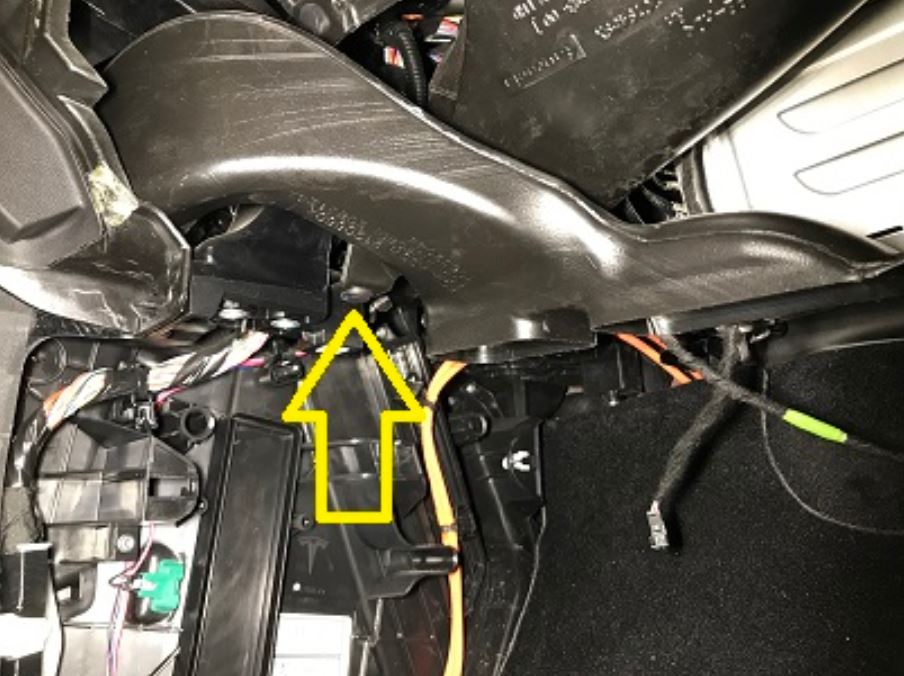

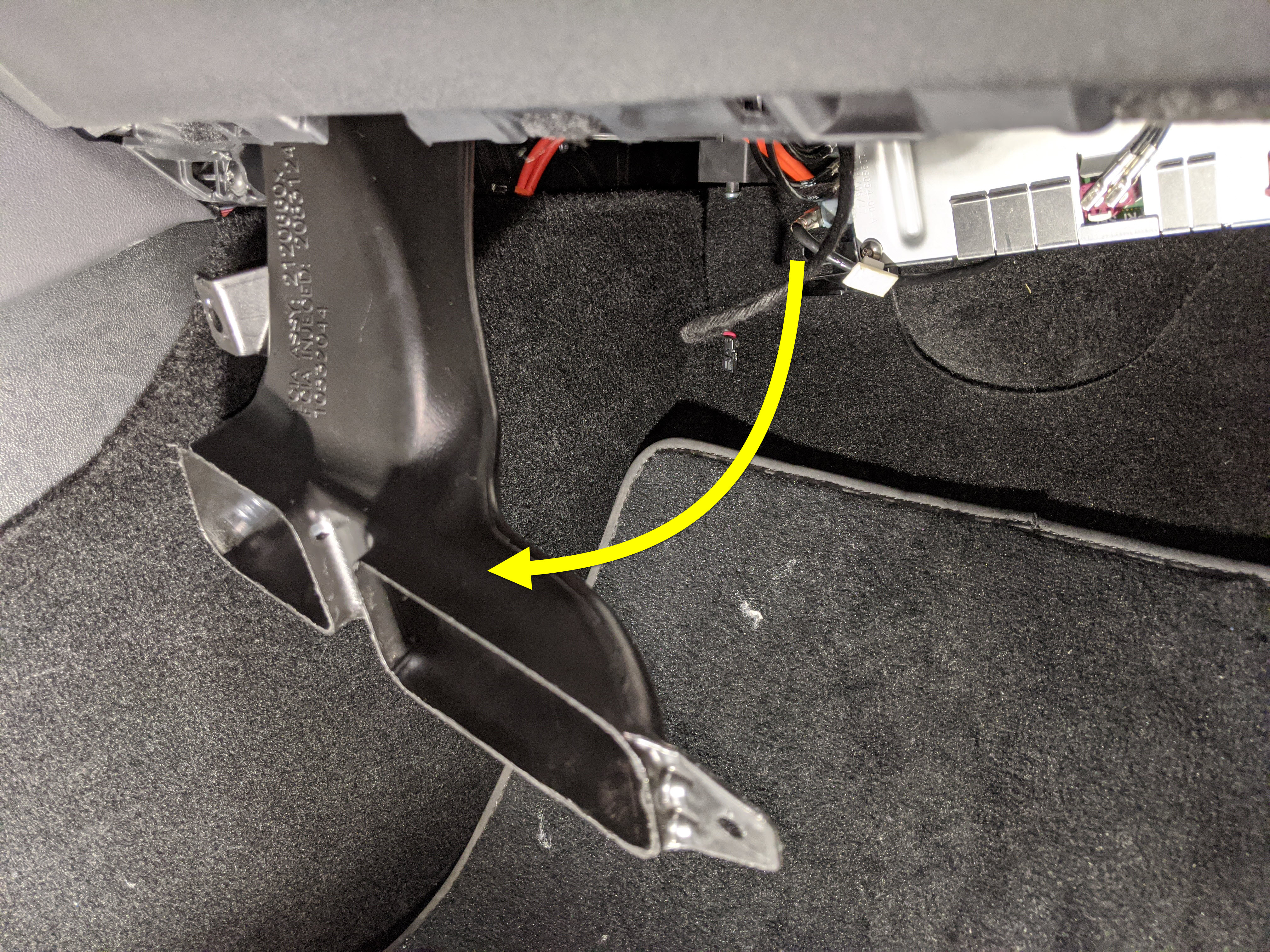

  14. 拆卸固定副驾位脚部空间风管的卡子，然后向下旋转风管，使其远离仪表板以便操作。

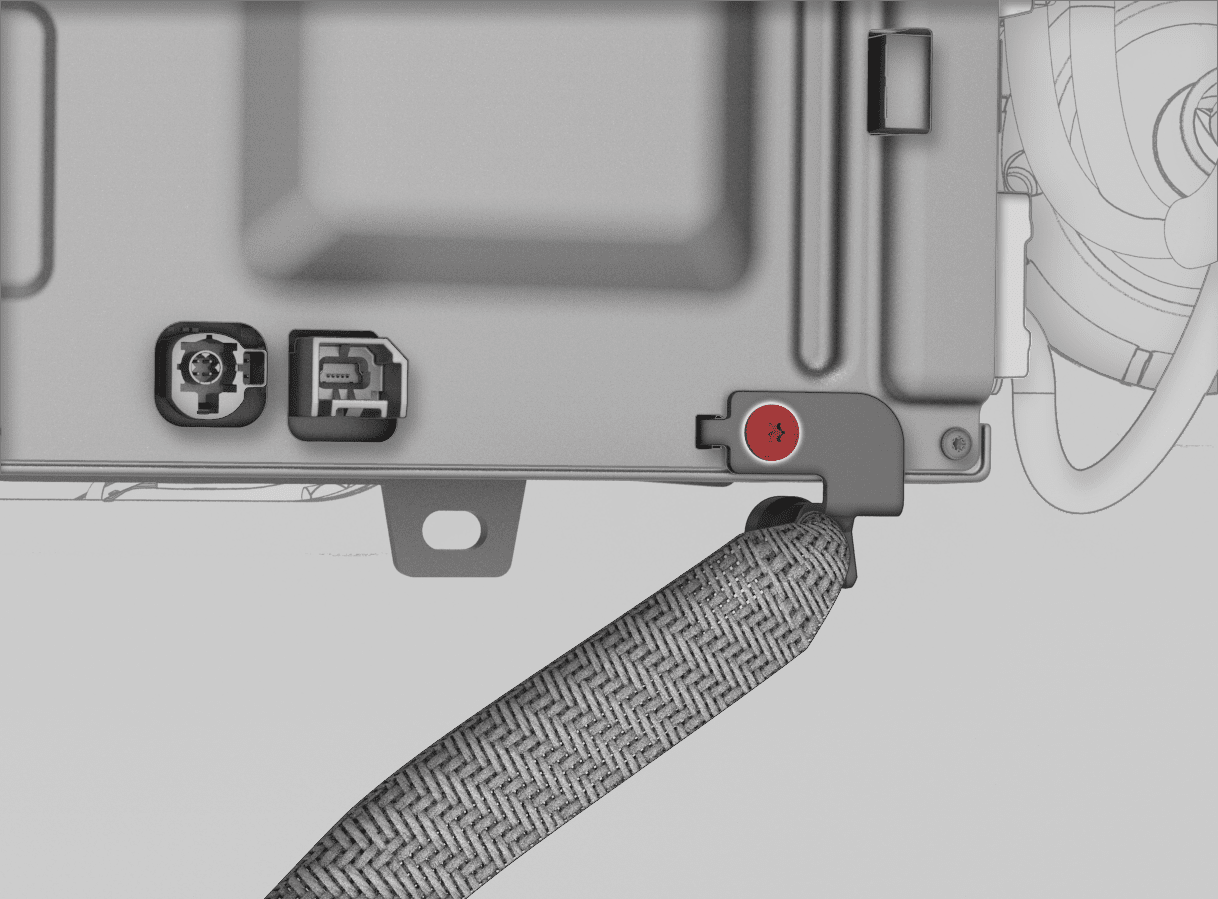

  15. 拆下将接地带固定到车载电脑的螺栓和螺母，然后从车载电脑上松开接地带。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    拆下螺母后将其弃用。
    提示： 推荐使用以下工具：
    • 8 mm 套筒扳手

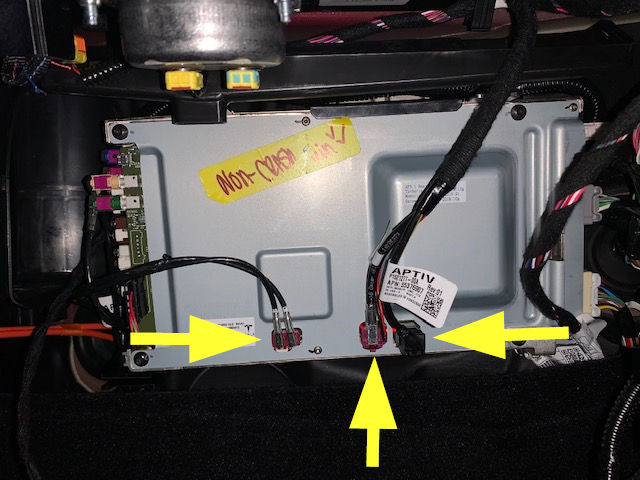

  16. 断开车载电脑前部的连接器 (x3)。
    Informational PurposesAn informational icon, calling your attention
    注
    断开连接器前松开连接器锁（如果配备）。

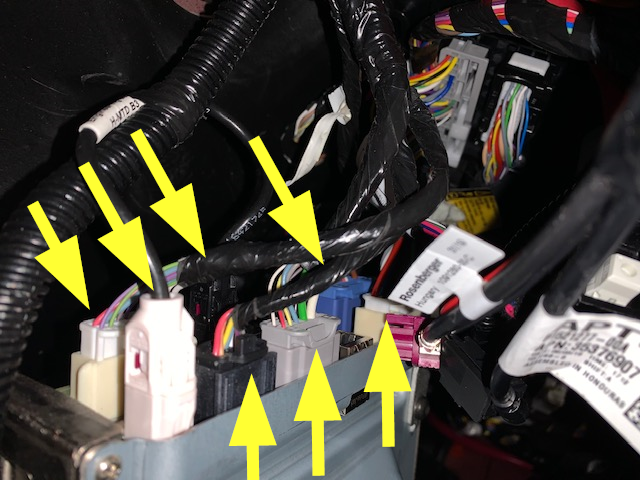

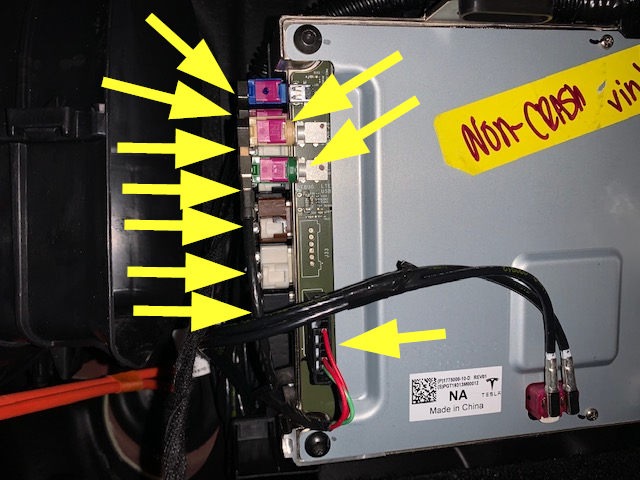

  17. 断开车载电脑 LH 侧的连接器 (x10)。
    Informational PurposesAn informational icon, calling your attention
    注
    断开连接器前松开连接器锁（如果配备）。

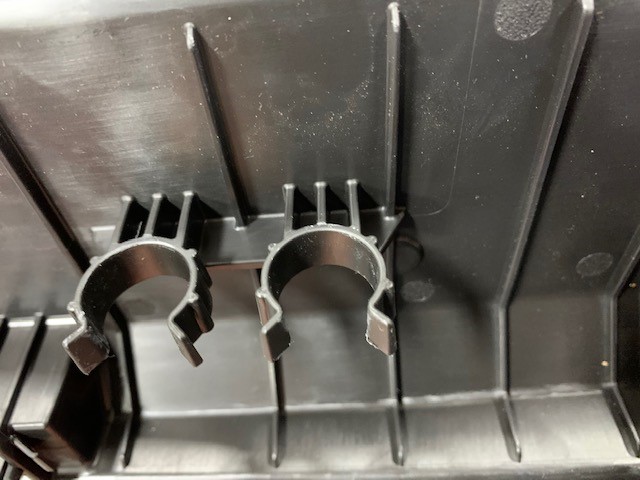

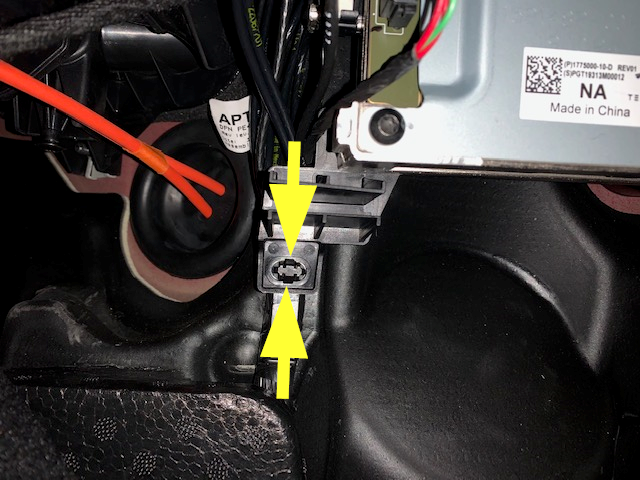

  18. 使用尖嘴钳夹住线束导向夹上的释放锁片，然后松开夹子。
  19. 在车载电脑下方放置吸收性材料。

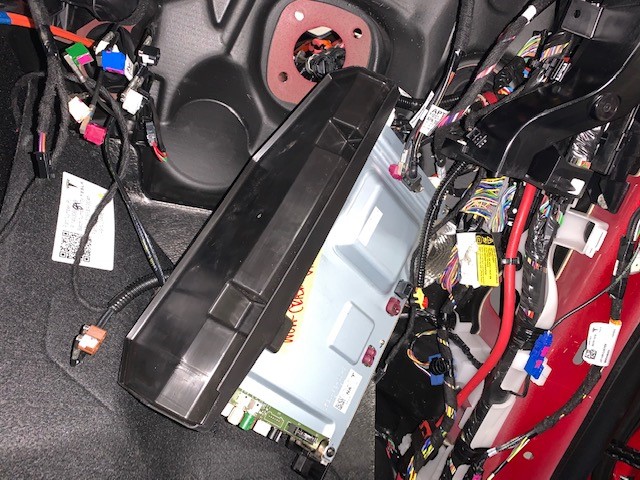

  20. 将车载电脑向内滑，以便操作连接器和线束夹。
    提示： 右手放在车载电脑上方，左手放在车载电脑下方，借助右手将气囊向上推（朝向车辆后部），为遮阳板留出间隙。

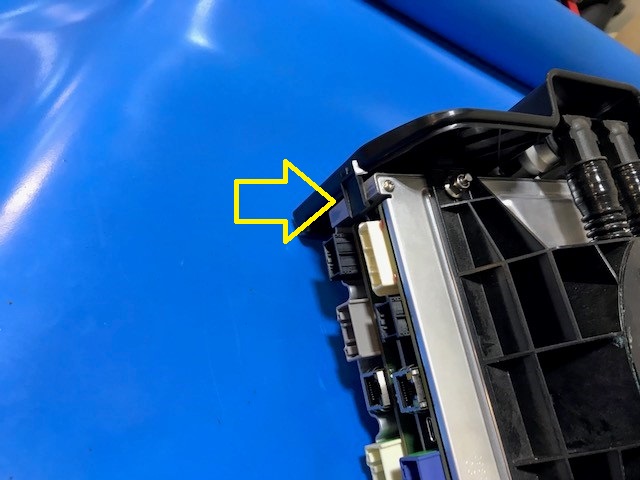

  21. 拆下车载电脑护罩。
    Informational PurposesAn informational icon, calling your attention
    注
    无需完全卸下车载电脑即可接近。拆下安装螺母即可充分移动。

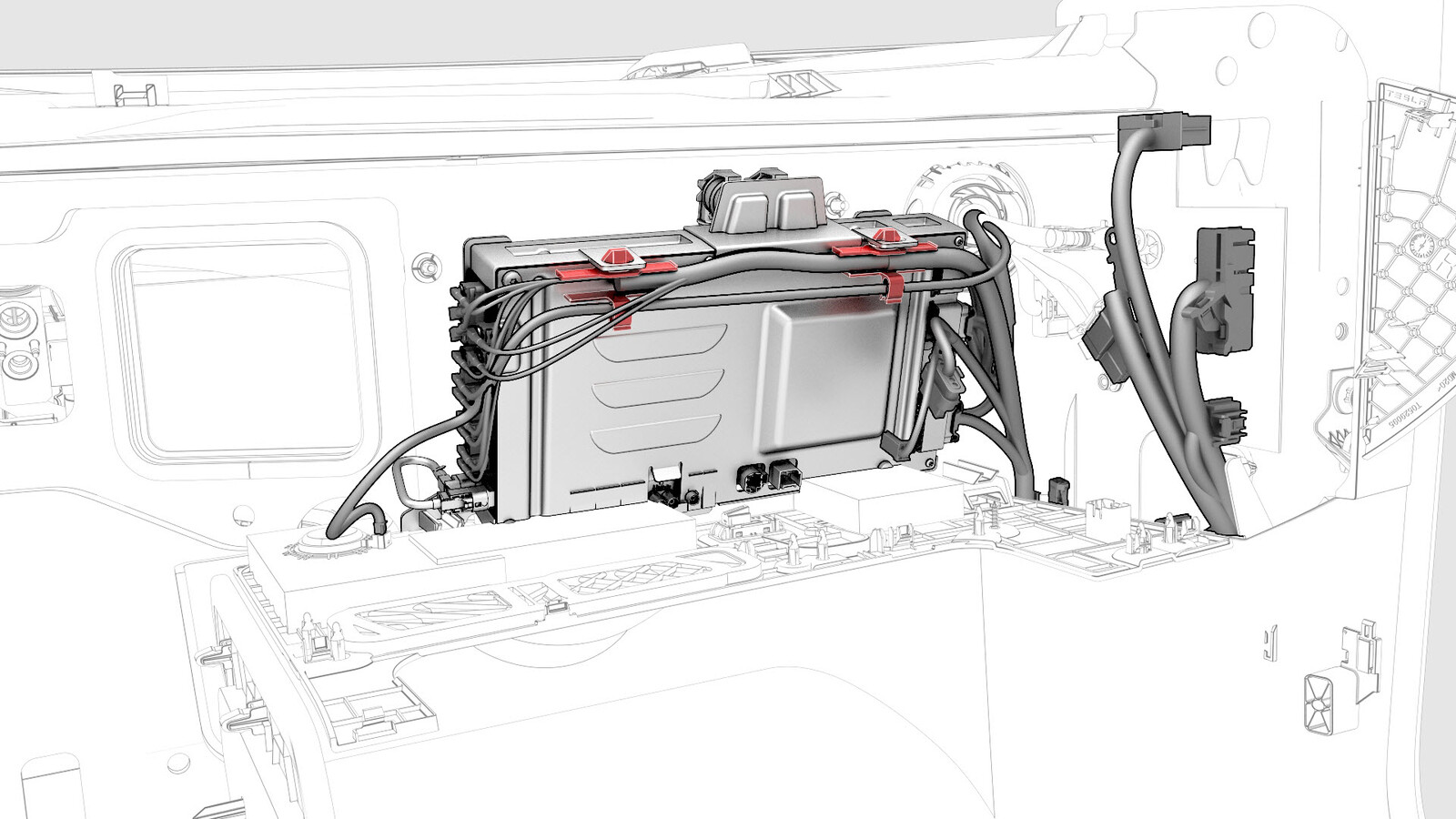

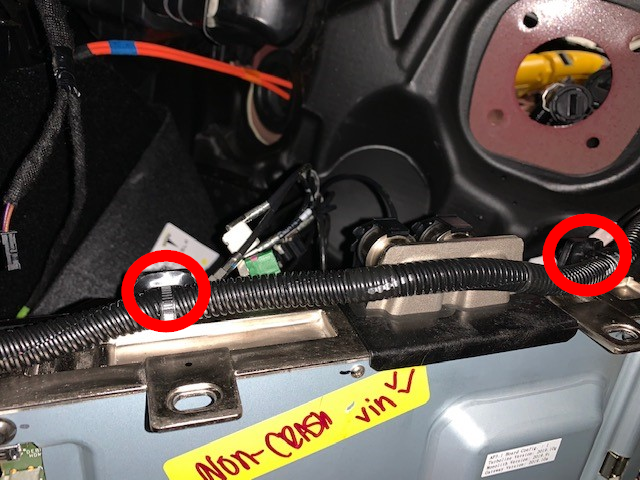

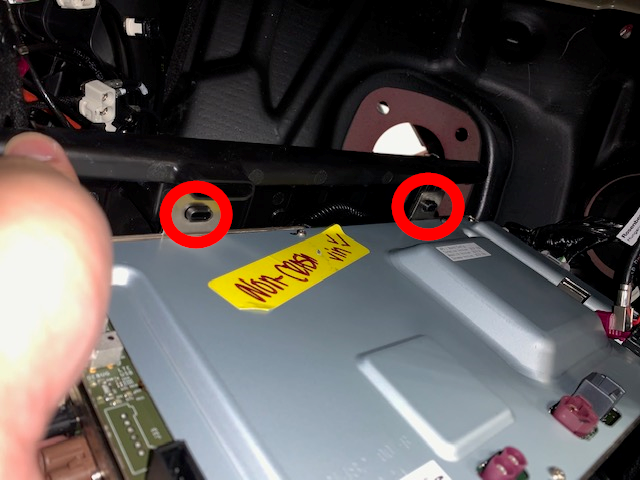

  22. 松开车载电脑顶部的卡子（2 个）。

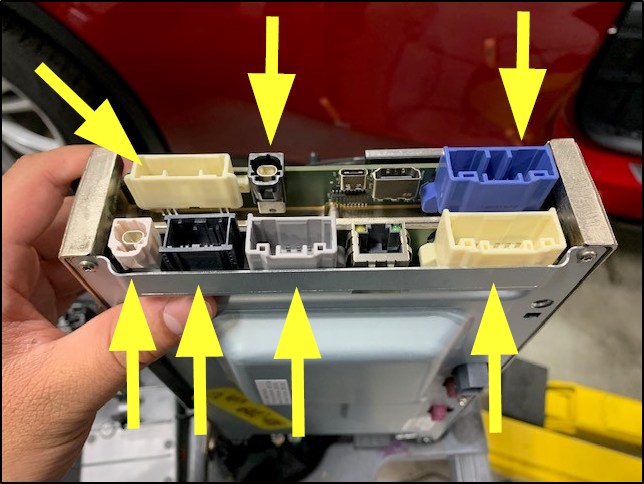

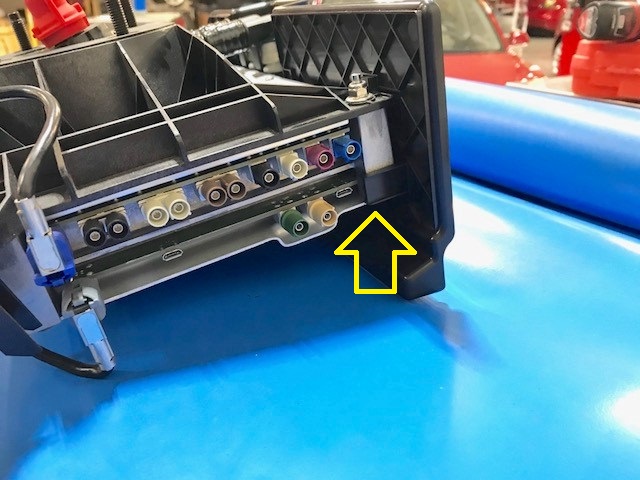

  23. 松开车载电脑右侧的连接器（7 个），然后将车载电脑从车辆上拆下。

安装

  1. 将车载电脑放置在车上的相应安装位置，然后将电气线束连接器 (x21) 连接到车载电脑上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免冷却液溢流到电气连接器上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

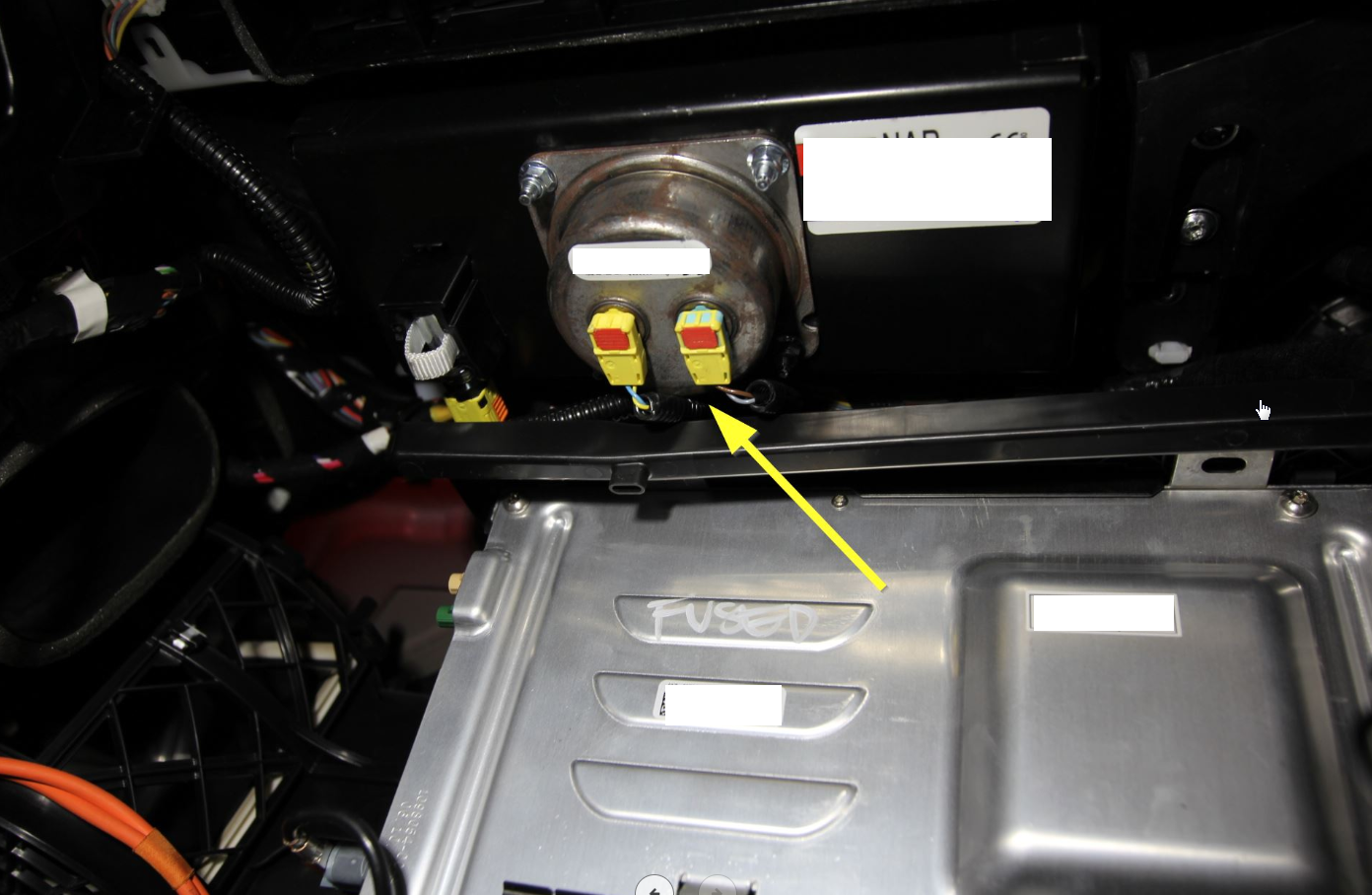

    请注意在安装过程中请勿损坏副驾位安全气囊线束和连接器。
  2. 紧固将电气线束固定到车载电脑的夹子。
  3. 将车载电脑护罩安装到车载电脑上。
  4. 将车载电脑滑动到隔板上的正确位置。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    由于护罩与副驾位气囊连接器和线束之间的间隙非常小，安装过程中请务必小心。
  5. 将手套箱 USB 线连接到车载电脑。

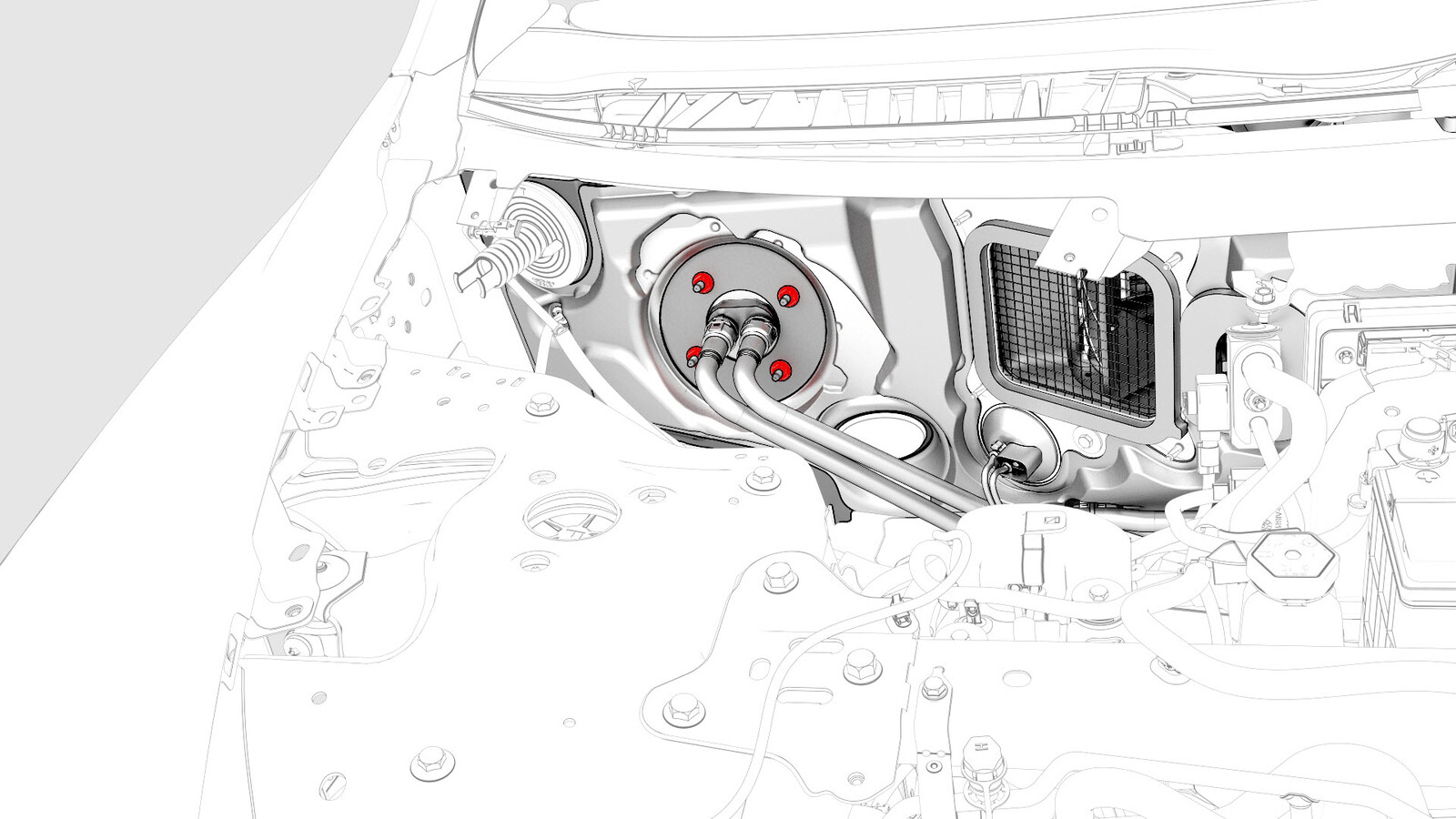

  6. 安装新螺母 (x4)，以便将车载电脑固定到车身上。
    7.1 Nm (5.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  7. 拆卸车载电脑和冷却液软管上的堵头，然后将软管固定到车载电脑上。

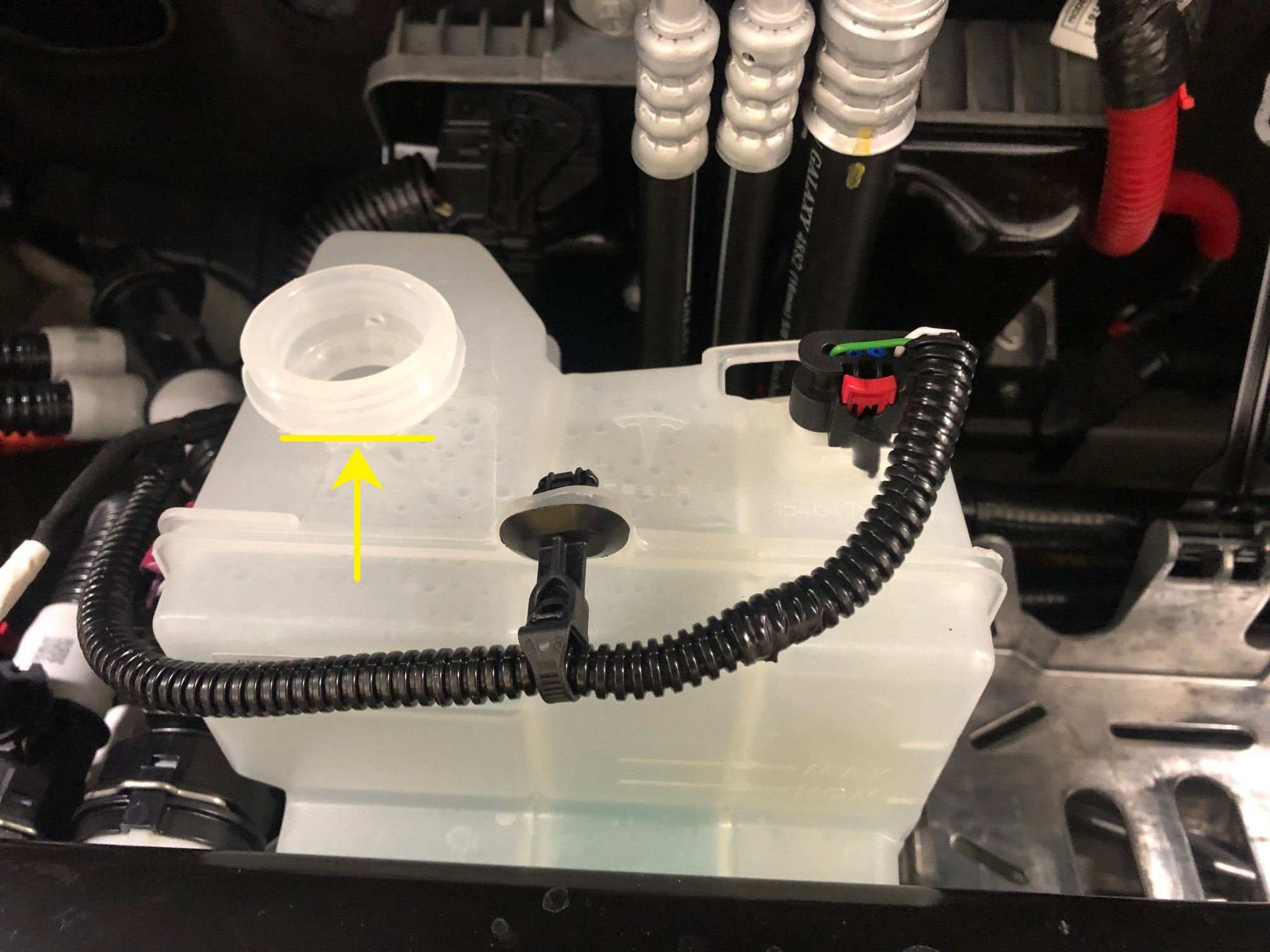

  8. 拆卸冷却液罐罐盖，然后按指示将冷却液罐充注至颈部的底部。
  9. 取走车载电脑冷却液软管连接点和车载电脑下方的吸收性材料。
  10. 安装膝部气囊总成（如果配备）。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  11. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  12. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  13. 在 Toolbox 中，点击 Actions 选项卡，然后搜索“Air Purge”。
  14. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    ，点击Run，然后等待例行程序完成。
  15. 断开 Toolbox，然后从车辆上取出笔记本电脑。
  16. 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
  17. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
  18. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  19. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  20. 将副驾位座椅移回原位。
  21. 升起所有车窗，关闭所有车门。
