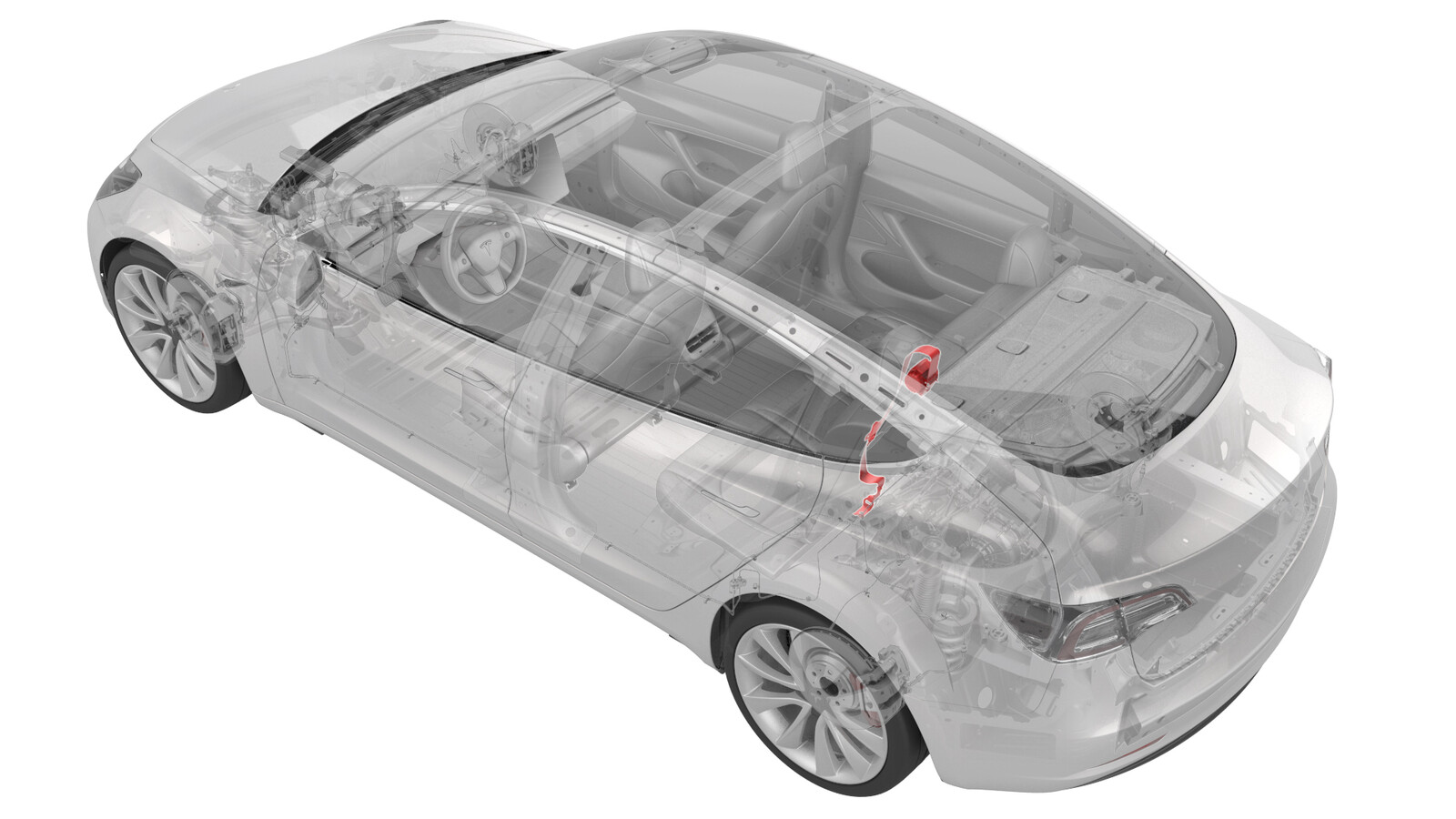

安全带 - 第二排 - 中间（拆卸和更换）

校正代码 20056302 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 安全带 - 第二排 - 中间（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将扶手总成固定到座椅靠背的螺栓
15 Nm (11.1 lbs-ft)
  • 梅花 T45 套筒
  • 3 英寸加长件
重复使用
将第二排中间座椅安全带固定到座椅靠背框架的螺栓
45 Nm (33.2 lbs-ft)
  • 13 毫米深套筒
  • 13 毫米套筒
重复使用

拆卸

  1. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 拆卸第二排左侧锁扣。请参阅锁扣 - 第二排 - LH（拆卸和更换）。
  5. 拆卸第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
  6. 拆卸第二排左侧座椅靠背铰链支架。请参阅支架 - 铰链 - 座椅靠背 - 第二排 - LH（拆卸和更换）。

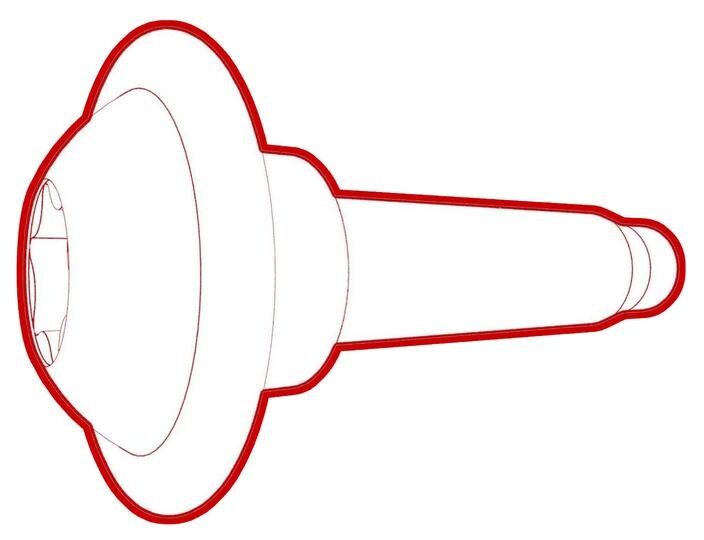

  7. 拆卸将扶手总成固定到座椅靠背的螺栓。
    15 Nm (11.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T45 套筒
    • 3 英寸加长件
  8. 向前拉动扶手总成右侧，将扶手总成向座椅右侧滑动，然后从座椅靠背上拆下扶手总成。
  9. 同时松开左右中央头枕夹，然后向上拉动头枕将其拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    使用袖珍螺丝刀松开左侧头枕夹。

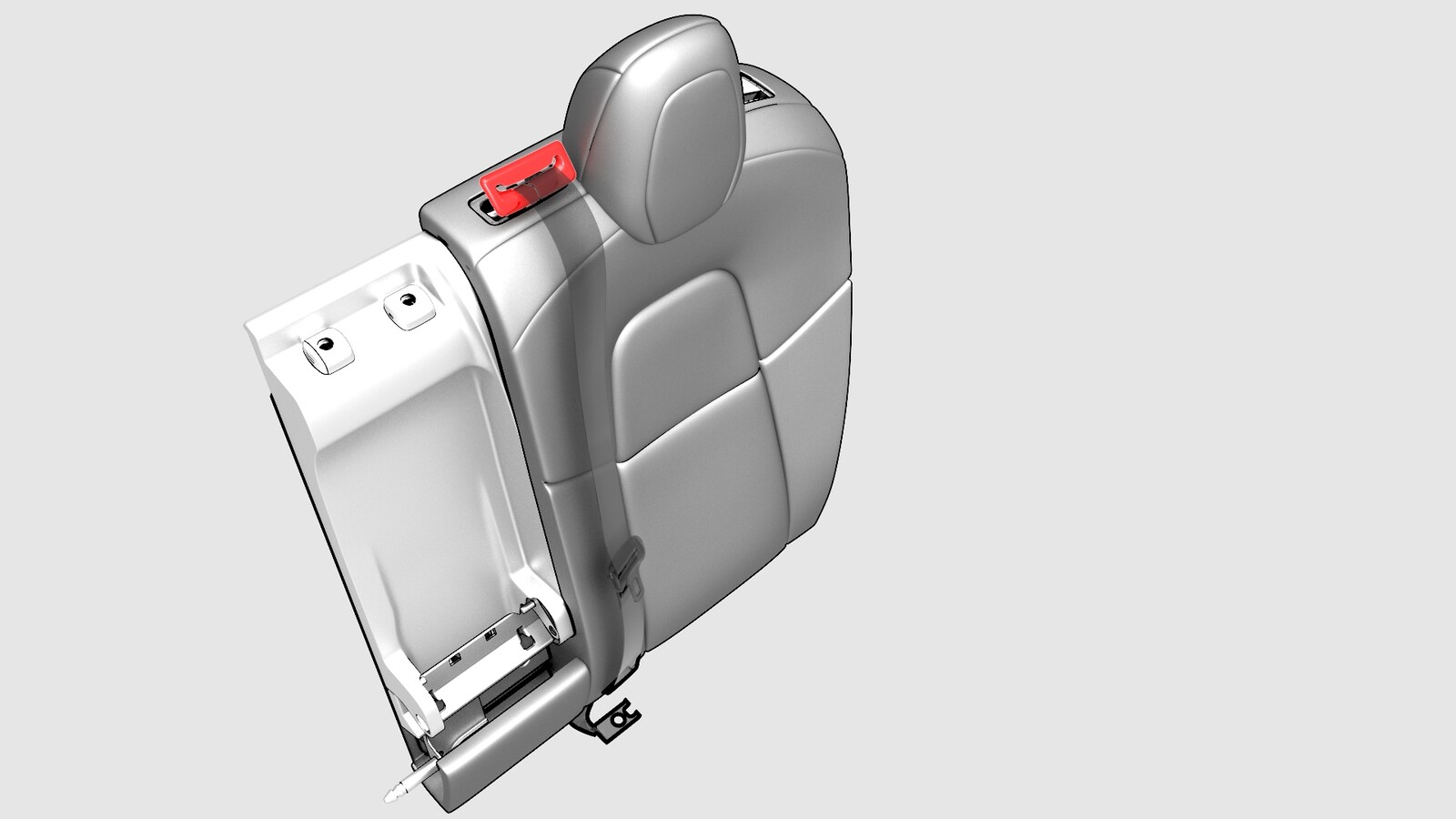

  10. 将头枕夹从座椅上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    使用楔形工具将导锁从座椅上抬起。

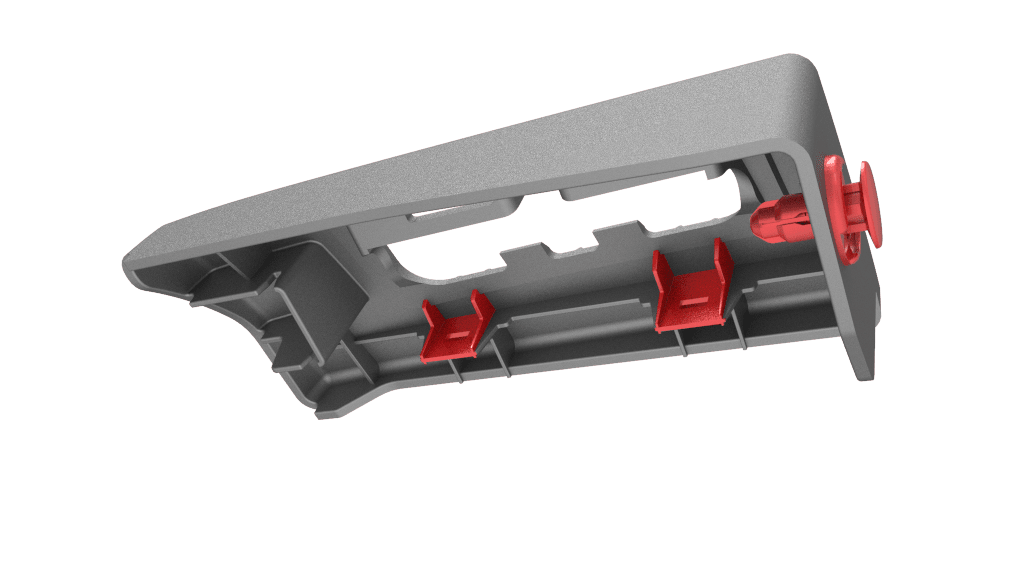

  11. 松开卡子（2 个），然后从杯托所在底座处拆下饰板。
    Informational PurposesAn informational icon, calling your attention
    注
    按压卡子以将其从座椅框架上松开
  12. 拆卸第二排扶手封闭板。请参阅封闭板 - 扶手 - 第二排（拆卸和更换）。
  13. 松开将第二排座椅靠背边框固定到座椅靠背的卡子（2 个），然后从座椅靠背上拆下边框。

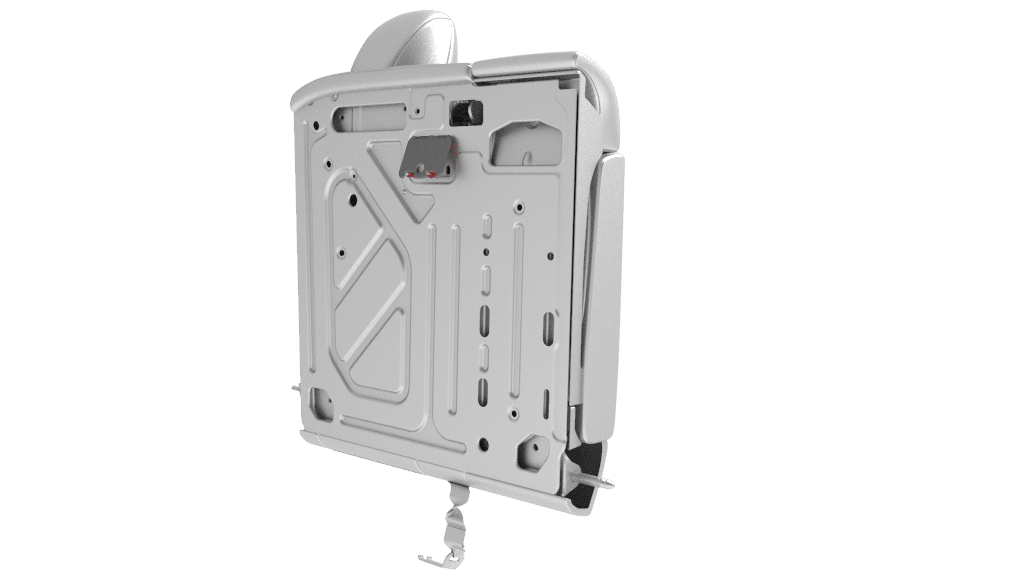

  14. 松开将孔罩固定到座椅靠背的卡子（2 个），然后从座椅靠背上拆下孔罩。

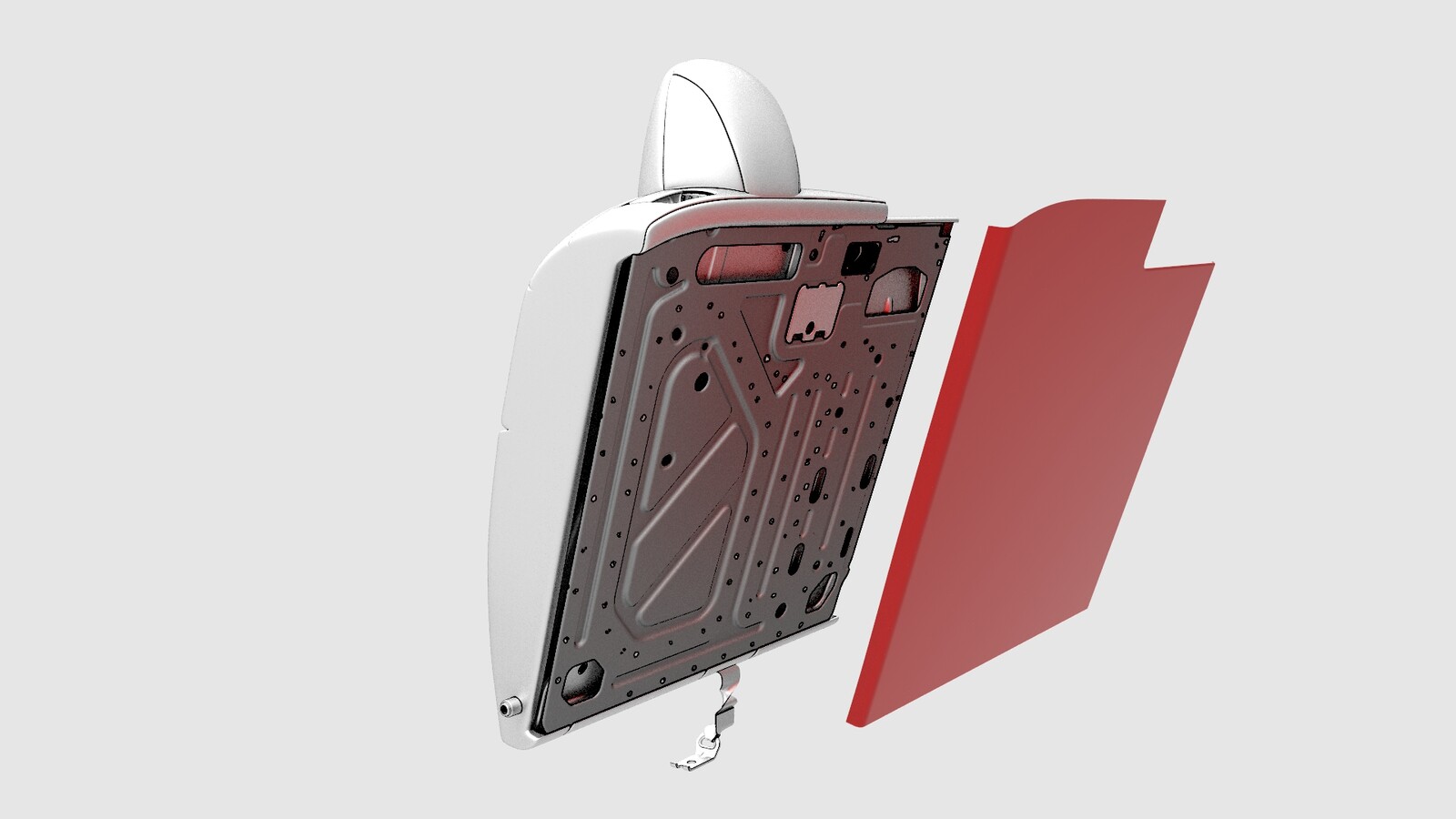

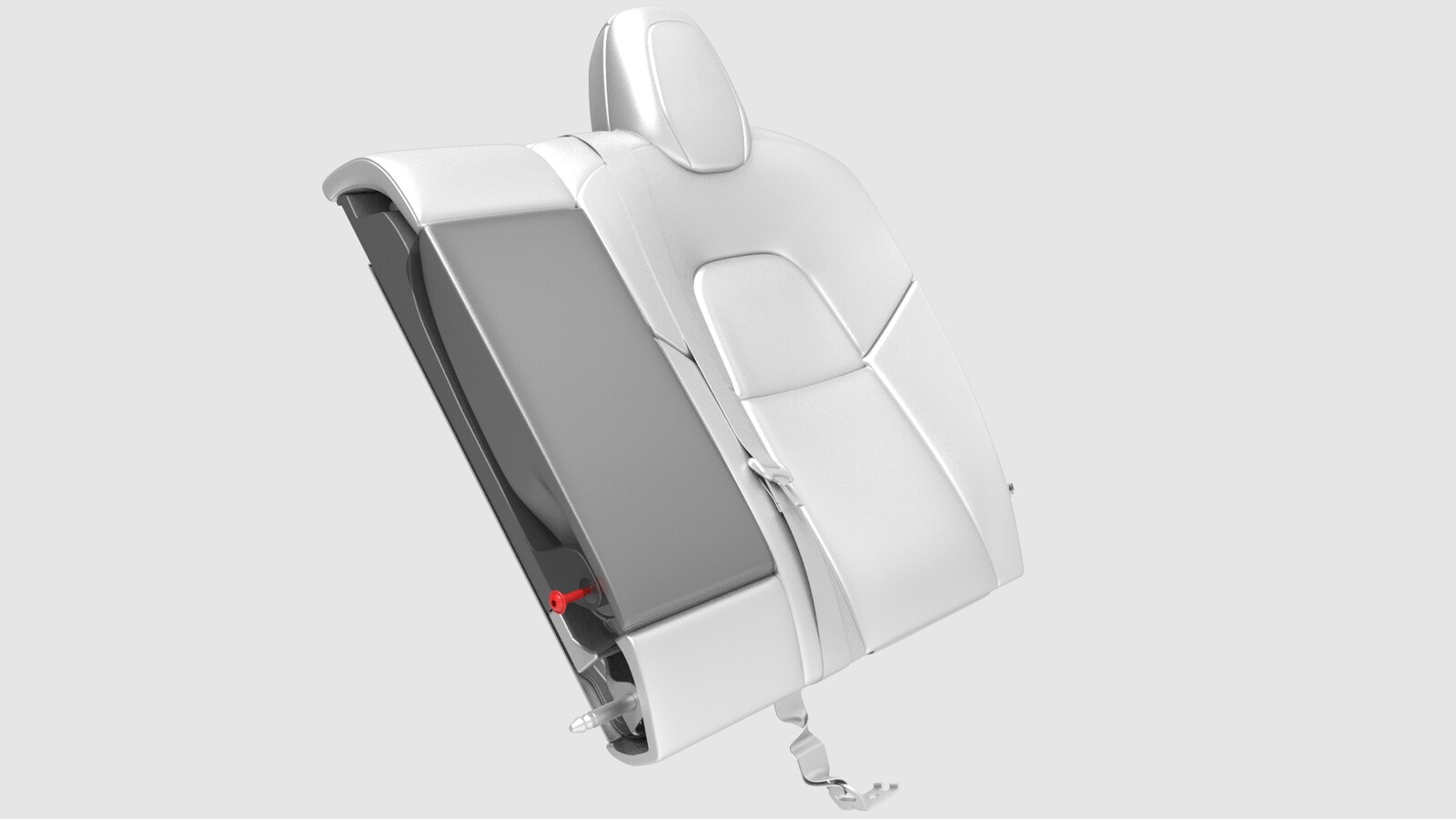

  15. 从座椅靠背框架上拆下第二排座椅软靠背饰板和泡沫。
    Informational PurposesAn informational icon, calling your attention
    注
    从底侧分开软靠背饰板，然后从座椅靠背框架上松开泡沫。

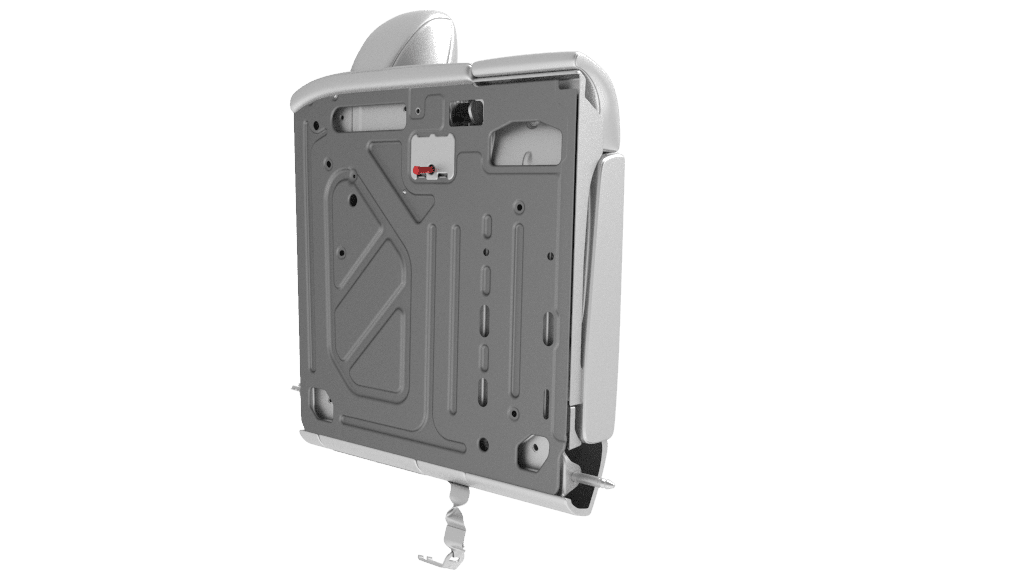

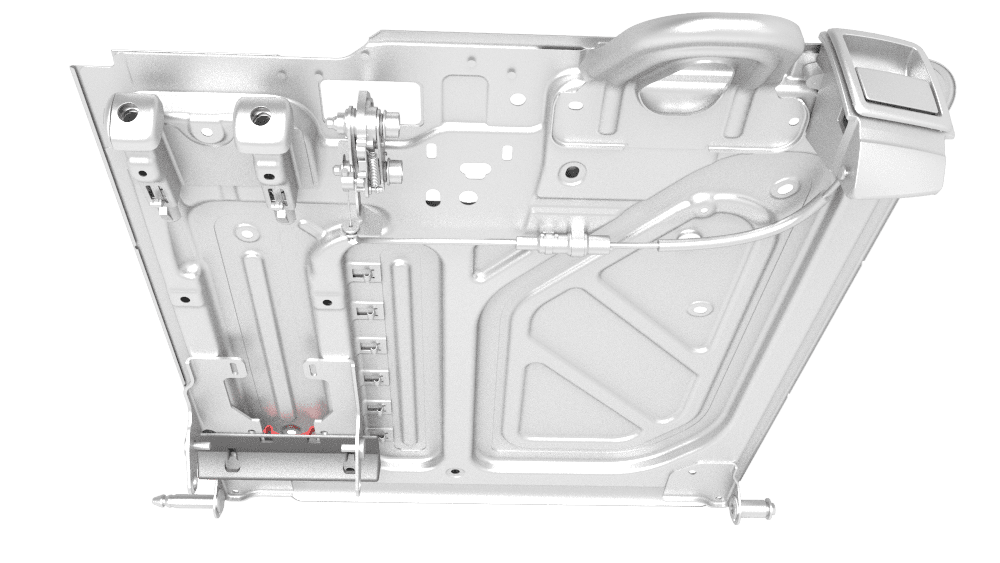

  16. 松开将第二排中间座椅靠背孔罩支架固定到座椅靠背的卡子（2 个），然后从座椅靠背上拆下孔罩支架。
  17. 松开将饰板螺栓盖固定到座椅靠背框架的卡子（2 个），然后从座椅靠背上拆下螺栓盖。

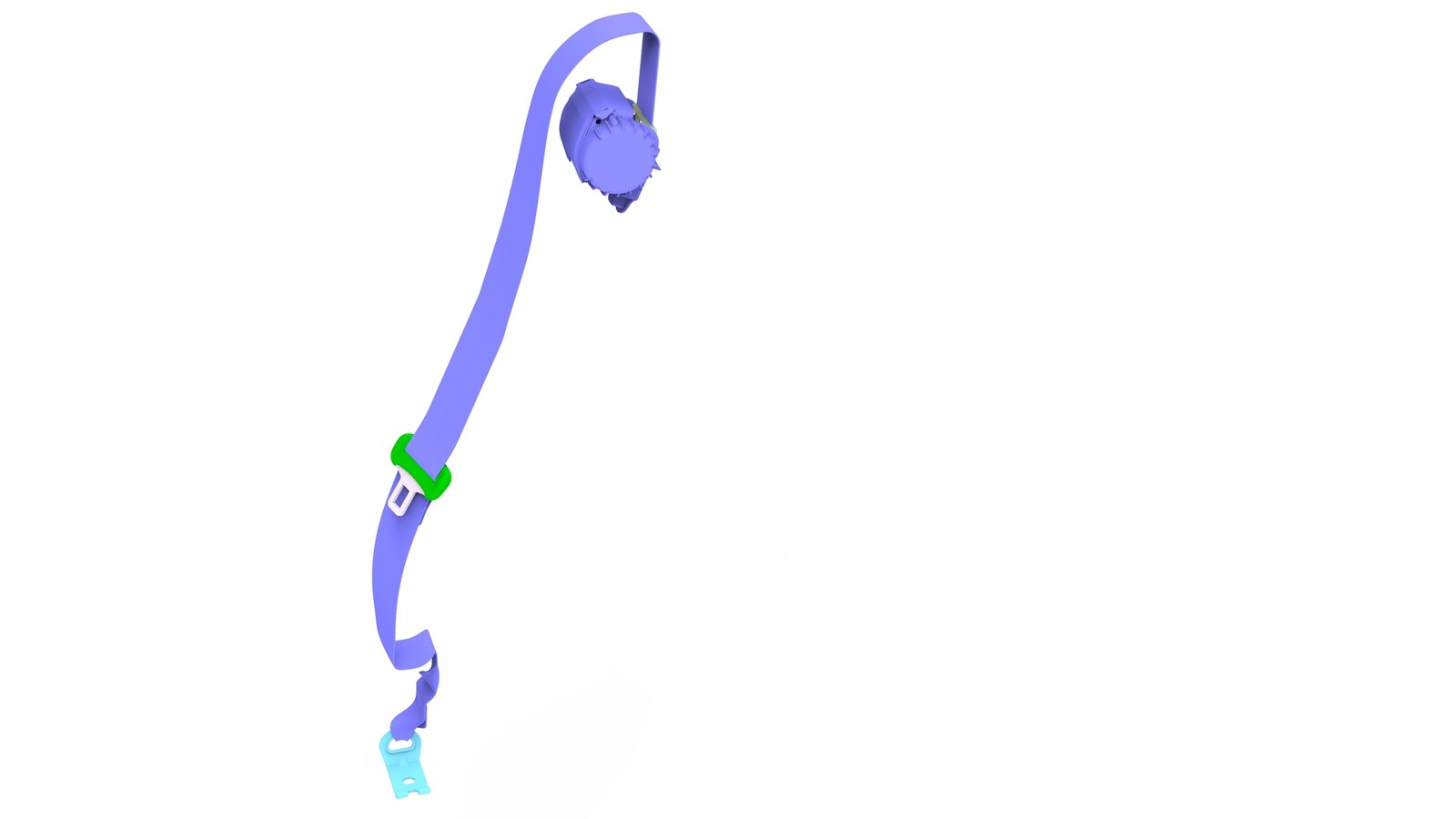

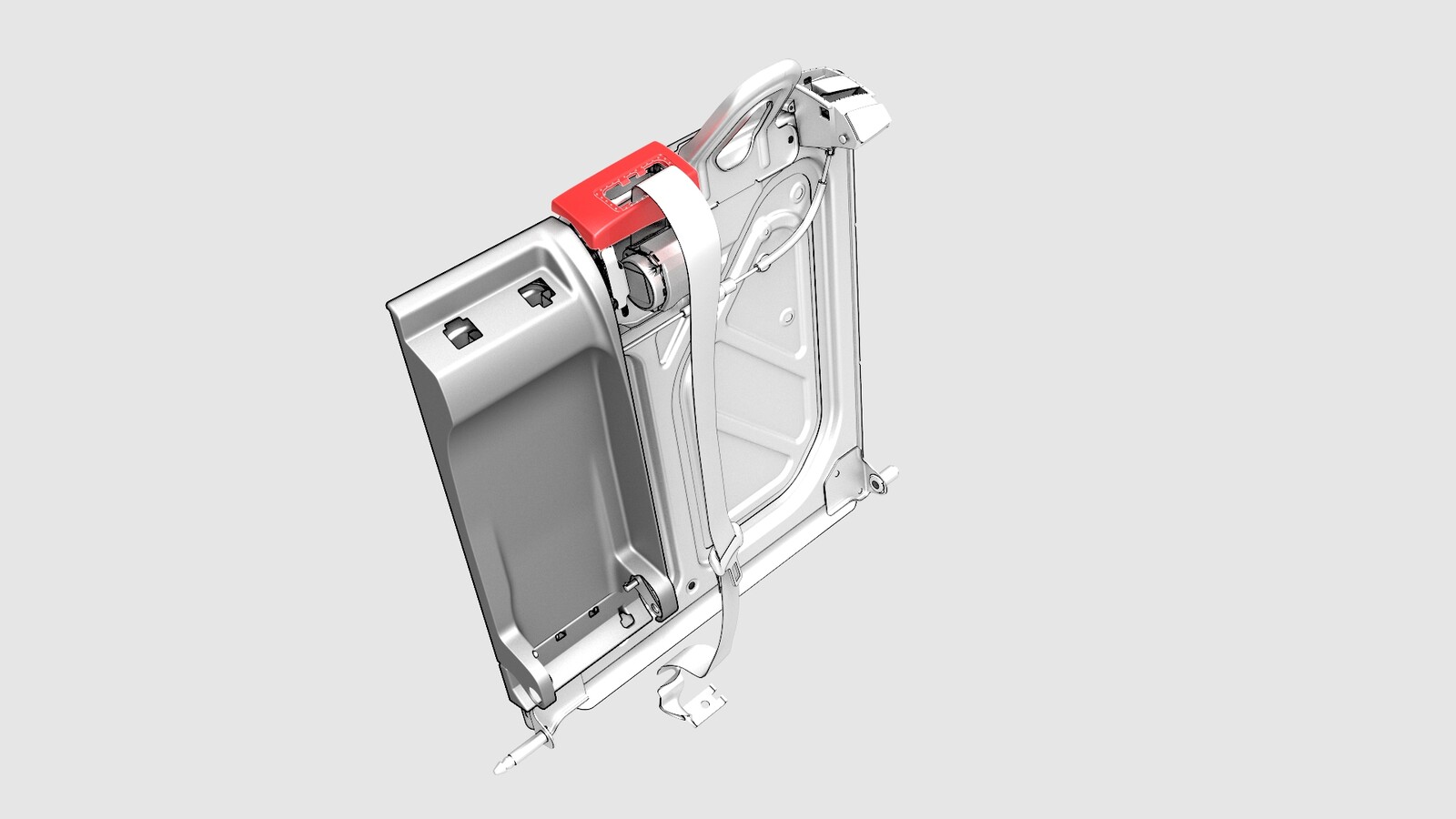

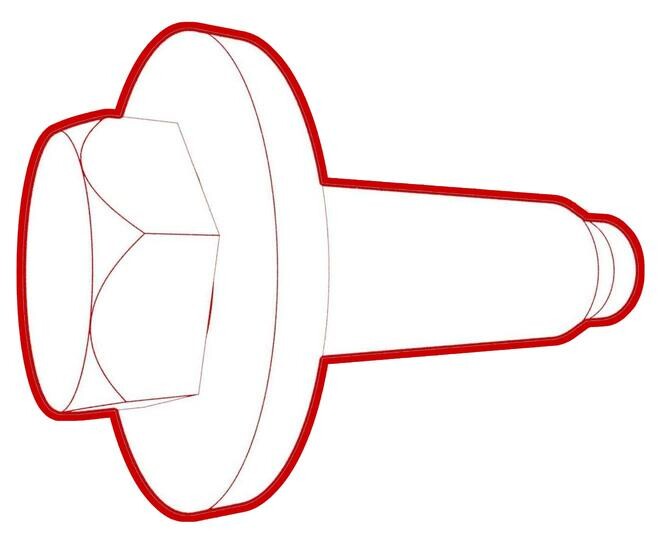

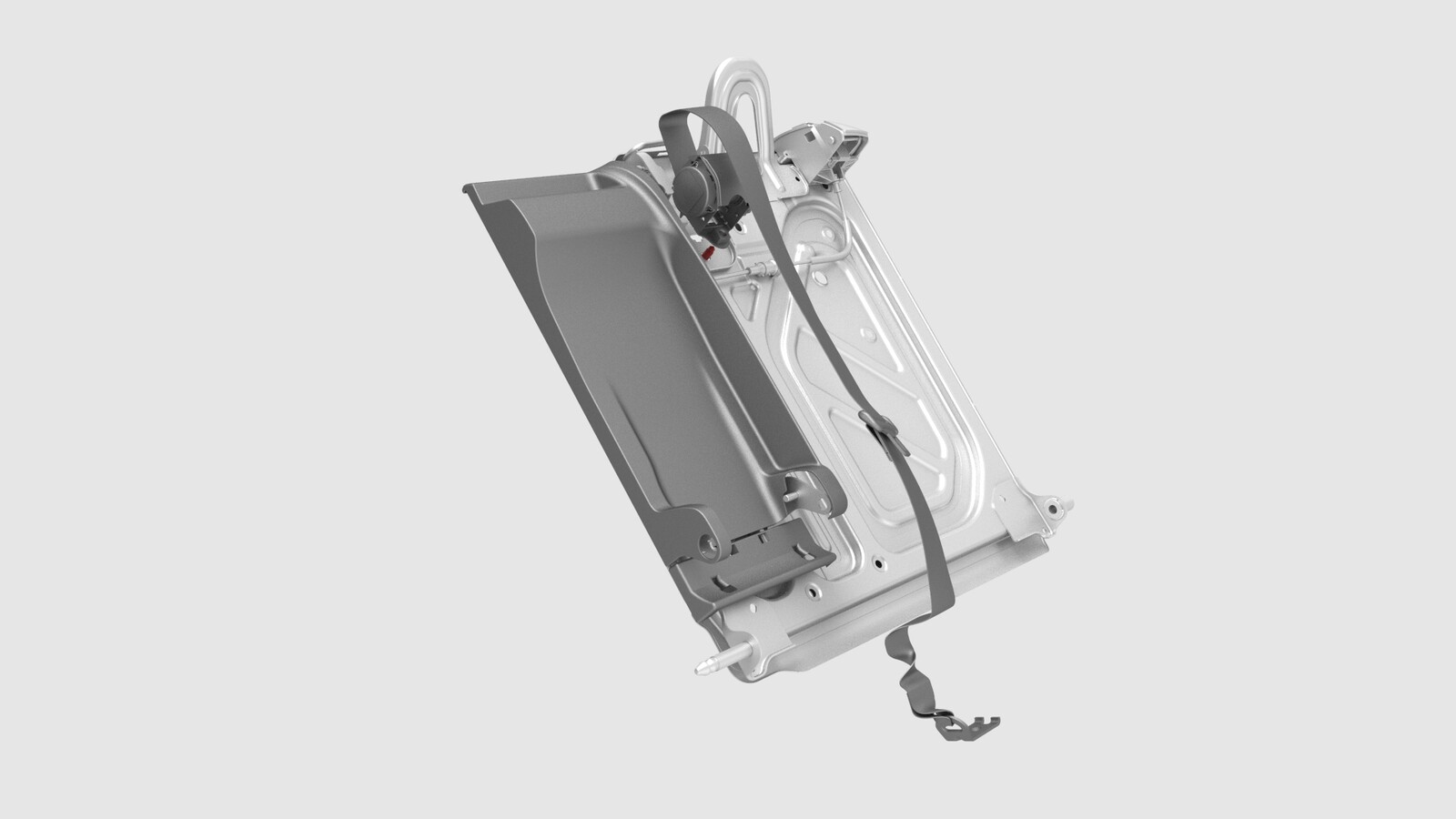

  18. 拆卸并弃置将第二排中间座椅安全带固定到座椅靠背框架的螺栓，然后从座椅靠背框架上拆下座椅安全带。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 13 毫米套筒

安装

  1. 将第二排中间座椅安全带安装到座椅靠背框架，然后安装一个新螺栓，将座椅安全带固定到座椅靠背框架上。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 13 毫米套筒
  2. 将饰板螺栓盖安装到座椅靠背框架上，然后紧固将螺栓盖固定到座椅靠背的卡子（2 个）。
  3. 将第二排中间座椅靠背孔罩支架安装到座椅靠背上，然后紧固将孔罩支架固定到座椅靠背的卡子（2 个） 和推拉式卡子。
  4. 将第二排座椅软靠背饰板和泡沫安装到座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention
    注
    将泡沫安装到座椅靠背框架上，然后将软靠背饰板安装到底侧。
  5. 将孔罩安装到座椅靠背上，然后紧固将孔罩固定到座椅靠背的卡子（2 个）。
  6. 将第二排座椅靠背边框安装到座椅靠背上，然后紧固将边框固定到座椅靠背的卡子（2 个）。
  7. 安装第二排扶手封闭板。请参阅封闭板 - 扶手 - 第二排（拆卸和更换）。
  8. 将饰板安装到杯托处底座上，然后紧固将饰板固定到底座的卡子（2 个）。
  9. 将头枕夹安装到座椅。
  10. 安装左右中间头枕，然后紧固将左右中间头枕固定到第二排座椅靠背的卡子。
  11. 将扶手总成安装到第二排座椅靠背上，朝座椅左侧滑动扶手总成，并将扶手总成右侧向后推。
  12. 安装将扶手总成固定到座椅靠背的螺栓。
    15 Nm (11.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T45 套筒
    • 3 英寸加长件
  13. 安装第二排左侧座椅靠背铰链支架。请参阅支架 - 铰链 - 座椅靠背 - 第二排 - LH（拆卸和更换）。
  14. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
  15. 本视频展示了如何将第二排左侧座椅锁扣正确叠加到第二排中间座椅安全带锚固件上：
  16. 将第二排中间座椅安全带锚固件放置到第二排左侧高压电池仓内侧纵梁上，安全带置于右侧。
  17. 确保安全带未扭曲，并平放在第二排座椅靠背上。
  18. 将第二排左侧座椅锁扣支架导销插入第二排左侧高压电池仓内侧纵梁孔中，然后将支架向下转到锚固件上，将导销对准锚固件上的槽口。
  19. 安装一个新螺栓，将座椅锁扣支架、座椅安全带锚固件和高压电池仓内侧纵梁固定到车身上。
    40 Nm (29.5 lbs-ft)
  20. 验证叠加情况。
    标注 描述
    1 第二排左侧顶部锁扣
    2 第二排中间座椅安全带锚固件
    3 底部左侧高压电池仓内侧纵梁
  21. 安装将电气连接器内螺纹接口侧固定到车身螺柱的塑料支架。
  22. 将电气线束连接至左后座椅安全带锁扣连接器。
  23. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  24. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  25. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
