玻璃 - 背光灯（不带加热泵款）（拆卸和安装）

校正代码 10204001 1.98 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

警告

仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

打开全部车门并完全降下全部车窗。

注
如果车辆正在断电，请锁闭后车门以防意外关闭。
将 LH 和 RH 前座椅移至最前端。
拆卸第二排左侧座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
拆卸左侧纵梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和安装）。
拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
松开将 LH C 柱后部饰板固定到车身的夹子和锁片 (x4)，然后将此饰板移到一旁。
注
将饰板的后部先向前拉，再向上拉，以将其拆下。
提示：推荐使用以下工具：
- 塑料饰板工具

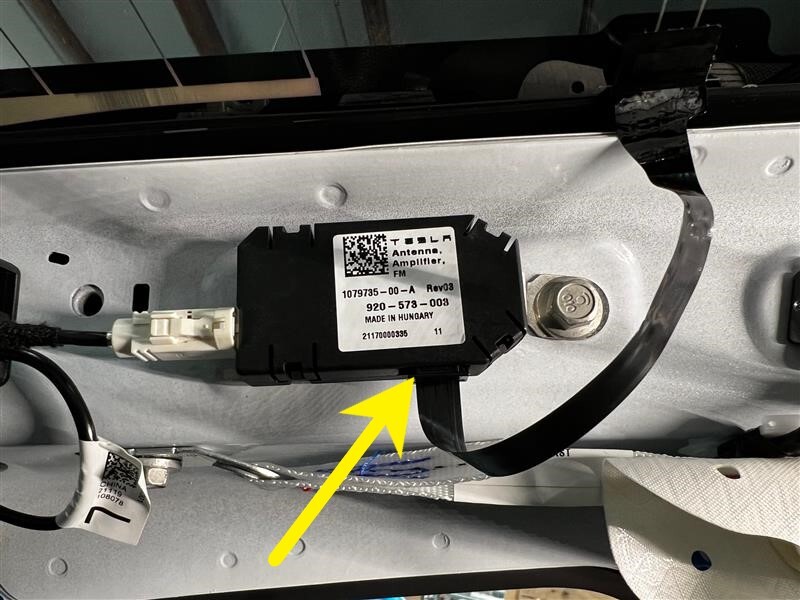

从 FM 天线放大器上断开背光灯电气连接器。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
断开背光灯玻璃加热器接地带与 LH C 柱的连接。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
拆卸第二排右侧座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
拆卸右侧纵梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和安装）。
拆卸右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
松开将 RH C 柱后部饰板固定到车身的夹子和锁片 (x4)，然后将此饰板移到一旁。
注
将饰板的后部先向前拉，再向上拉，以将其拆下。
提示：推荐使用以下工具：
- 塑料饰板工具
图 1. LH 如图所示；RH 类似

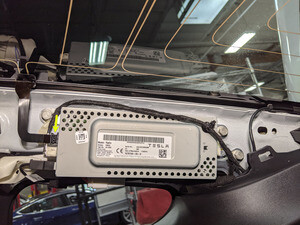

断开背光灯线束电气连接器与调谐器的连接。
提示：推荐使用以下工具：
- 塑料饰板工具
断开天线连接器与调谐器的连接。
提示：推荐使用以下工具：
- 小号一字螺丝刀
松开将天线线束固定到车身的夹子。
提示：推荐使用以下工具：
- 卡子撬具
断开天线线束与调谐器和车身线束的连接。
提示：推荐使用以下工具：
- 小号一字螺丝刀
拆下杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。

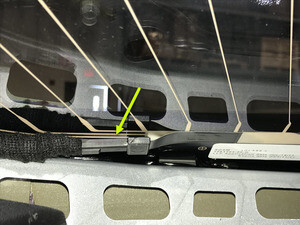

拆下背光灯玻璃上的 RH 侧天线线束。
注
揭开线束外壳密封件每一端的胶带。
提示：推荐使用以下工具：
- 塑料饰板工具
断开 RH 线束电气连接器与加热电网的连接。
警告
轻轻地断开线束。切勿损坏加热器格栅。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸

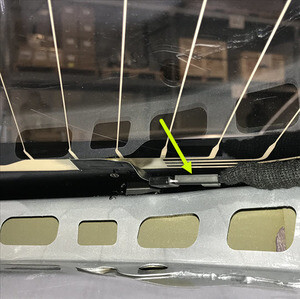

拆下背光灯玻璃上的 LH 侧天线线束。
注
揭开线束外壳密封件每一端的胶带。
提示：推荐使用以下工具：
- 塑料饰板工具
断开 LH 线束电气连接器与加热电网的连接。
警告
轻轻地断开线束。切勿损坏加热器格栅。
提示：推荐使用以下工具：
- 小型软握尖凿，90 度尖嘴，6 英寸
使用外部开关打开行李箱。
在 LH 和 RH 车顶柱外侧粘贴遮蔽胶带，以防车漆损坏。
提示：推荐使用以下工具：
- 遮蔽胶带
将吸盘 (x2) 固定到背光灯玻璃的每一侧。
提示：推荐使用以下工具：
- 双吸盘手柄 - 1080599-00-A
从车辆内部穿过背光灯玻璃底部区域的粘合剂涂层插入穿线器。
警告
使用保护装备。
提示：推荐使用以下工具：
- 穿线器 - 1080619-00-A
将尼龙绳的一端插入穿线器的孔中，然后将其拉入车辆内部。
提示：推荐使用以下工具：
- Equalizer Python - 1080596-00-A
使用异丙醇 (IPA) 湿巾清洁背光灯玻璃顶。
将 Python 吸盘总成放在背光灯玻璃的中心位置。

注
放置 Python 吸盘总成时，确保工具和玻璃的表面干燥、清洁、无尘。
在尼龙绳的末端打一个单套结，然后将结环插入 Python 吸盘总成上的锚固锁片中。

注
将结环移到锚固锁片的端部以锁定到位。
将滑轨装置安装在背光灯玻璃上。

注
安装滑轨装置时，确保工具和玻璃的表面干燥、清洁、无尘。
围绕背光灯玻璃的滑轨装置，将尼龙绳从吸盘总成中向外拉。

注
转动 Python 吸盘总成把手，直至尼龙绳绷紧。
从车辆外部，将尼龙绳置于背光灯玻璃周围。

注
使尼龙绳紧贴玻璃，避免损坏弹簧夹焊缝。
再次将穿线器穿过背光灯玻璃的粘合剂涂层。

注
使用保护装备。第二次插入的位置应该靠近原插入位置的右侧。
将尼龙绳拉入车辆内部的背光灯玻璃中。
在尼龙绳的松弛端打一个止索结，然后插入 Python 吸盘总成上的凹槽中。
转动 Python 吸盘总成上的把手杆，卷起尼龙绳，进而切开将背光灯玻璃固定到车身的聚氨酯。以逆时针方向从背光灯玻璃顶部上方，切割至左侧 C 柱底部。以顺时针方向返回至起始点，然后经过背光灯玻璃底部切割至左侧 C 柱底部。

警告
应小心谨慎处理顶篷区域。
松开 Equalizer Python 锁片 (x4)，然后从背光灯玻璃上拆下 Equalizer Python。

注
推吸盘处的锁片，让空气进入，从而将其松开。
在助手的帮助下，从车上拆下背光灯玻璃。

注
从车辆内部抬起玻璃，以方便拆卸。锁定前降低行李箱。
使用刮刀，小心地清除车辆上的旧聚氨酯。
提示：推荐使用以下工具：
- 剃须刮刀 - 1064740-00-A
- 带侧翼的刮刀 - 1080601-00-A
使用刮刀，小心地清除背光灯玻璃上的旧密封条。
提示：推荐使用以下工具：
- CRL 粘合剂剃除刮刀
使用刮刀清除背光灯玻璃上的旧聚氨酯。
提示：推荐使用以下工具：
- 带侧翼的刮刀 - 1080601-00-A
使用异丙醇 (IPA) 湿巾清洁车上的聚氨酯路径。风干 1 分钟。
使用异丙醇 (IPA) 湿巾清洁背光灯玻璃的表面。风干 1 分钟。

安装

使用遮蔽胶带将背光灯玻璃天线连接器粘在背光灯玻璃上。
提示：推荐使用以下工具：
- 遮蔽胶带

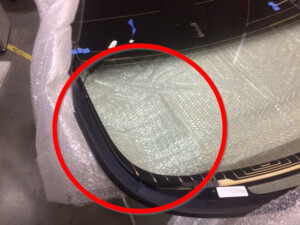

揭除新密封条角落处的胶面保护条，然后缓慢地将胶面保护条粘到背光灯玻璃上的粘合剂路径上。
注
安装期间，用力地将密封条按压到玻璃上。务必将粘合剂涂在尽可能靠近玻璃边缘的位置。
提示：推荐使用以下工具：
- 滚压机 - 1465974-00-A
揭除新行李箱翻转密封条末端的胶面保护条，然后缓慢地将密封条粘到背光灯玻璃上的旧粘合剂路径上。
注
首先在背光灯玻璃密封条末端安装行李箱翻转密封条。安装期间，用力地将密封条按压到玻璃上。务必将粘合剂涂在尽可能靠近玻璃边缘的位置。

注
密封条末端会有重叠。切割密封条的操作在下一步进行。
提示：推荐使用以下工具：
- 滚压机 - 1465974-00-A
切掉行李箱翻转密封条的重叠部分。
注
行李箱翻转密封条可能会与背光灯玻璃密封条重叠。根据需要切掉行李箱翻转密封条，使其与背光灯玻璃吻合。
提示：推荐使用以下工具：
- 剪刀
将新的侧网片 (x6)、上网片 (x3) 和后网片 (x3) 安装到背光灯玻璃上。

注
根据需要向旧粘合剂路径上安装网片，因为数量可能不同。

图 2. 侧网片

图 3. 上网片

图 4. 后网片

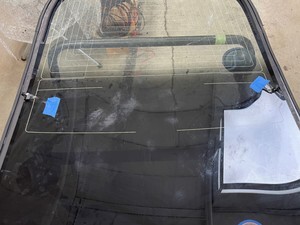

在助手的帮助下，将背光灯玻璃放置在车辆上进行快速适配，标记网片需要调整的位置。
如果需要，对网片进行以下调整：
1. 将铁氟龙胶带剪为 5 毫米 x 20 毫米的矩形。
2. 在协助下，拆下背光灯玻璃，放置在台架上。
  提示：推荐使用以下工具：
  - 便携式工作台 - 1054720-00-A
3. 将矩形铁氟龙胶带粘贴在网片需要调整的位置。

  注
  确保铁氟龙胶带的边缘与网片边缘对齐。
4. 在协助下，将背光灯玻璃放置在车辆上，检查网片吻合度。
5. 重复第7.a步至第7.d步，以调整网片。
在协助下，拆下背光灯玻璃，放置在台架上。
在车辆上沿着旧聚氨酯路径以及在拆卸背光灯玻璃期间受损区域涂抹聚氨酯底漆。

注
让底漆干燥至少 2 分钟，再继续下一步。
沿着旧聚氨酯路径为背光灯玻璃涂抹聚氨酯底漆。

注
让底漆干燥至少 2 分钟，再继续下一步。
从 C 柱外侧揭下遮蔽胶带。
备好填缝枪和聚氨酯。
注
开口的宽度必须为 8 毫米，高为 13 毫米。
提示：推荐使用以下工具：
- 填缝枪和胶枪 - 1080593-00-A
- 便携式工作台 - 1054720-00-A
- 可伸缩刀片式刀具
沿着原始路径在车身上涂抹聚氨酯。
注
确保条状聚氨酯交叉部分宽约 8 毫米，高约 13 毫米。
提示：推荐使用以下工具：
- 填缝枪和胶枪 - 1080593-00-A
打开行李箱。
在助手的帮助下，将背光灯玻璃安装在车辆上。
先检查背光灯玻璃与车身之间的间隙和齐平度，然后再将背光灯玻璃完全放置好。
提示：推荐使用以下工具：
- 玻璃间隙和齐平度工具 - 1588904-00-A
关闭行李箱。
完全放置背光灯玻璃，检查间隙与平面，按需进行调整。
提示：推荐使用以下工具：
- 间隙/齐平度测量工具
使用异丙醇 (IPA) 湿巾清洁背光灯玻璃和车身上的任何碎屑或明显的聚氨酯。风干 1 分钟。
聚氨酯凝固期间，使用遮蔽胶带将背光灯玻璃固定到车身。
提示：推荐使用以下工具：
- 遮蔽胶带
将吸盘从背光灯玻璃上取下。
将天线线束连接到调谐器和车身线束上。
安装将天线线束固定到车身的夹子。
将天线连接器连接到调谐器上。
将 RH 线束电气连接器连接到加热电网上。
将 RH 侧天线线束安装在背光灯玻璃上。
注
在密封夹每一端粘贴一小块胶带。
提示：推荐使用以下工具：
- 线束胶带
- 剪刀
将背光灯线束电气连接器连接到调谐器上。
将背光灯玻璃加热器接地带连接到 LH C 柱上。
将 LH 线束电气连接器连接到加热电网上。
将 LH 侧天线线束安装在背光灯玻璃上。
注
在密封夹每一端粘贴一小块胶带。
提示：推荐使用以下工具：
- 线束胶带
- 剪刀
将背光灯电气连接器连接到 FM 天线放大器。
安装杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。
安装将 LH C 柱后部饰板固定到车身的夹子和锁片 (x4)。

注
将后锁片滑入杂物盘，然后将前锁片向后推。
安装左侧 C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
安装左侧纵梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和安装）。
安装第二排左侧座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
升起第二排 LH 座椅。
对车辆的 RH 侧重复第 33 步至第 37 步。
将 LH 和 RH 前座椅移回原位。
升起所有车窗，关闭所有车门。
待聚氨酯凝固后，揭下遮蔽胶带。

警告
在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
