高压电池（后轮驱动）（拆卸和安装）
校正代码 16010101 3.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 6 月 13 日：更新了举升机垫适配器零件号。
- 2023 年 11 月 21 日：添加了新的举升垫说明。
- 2023 年 11 月 2 日：添加了“在拆卸高压电池前需要再次检查充电接口母排连接器，以免造成损坏”的注意事项，同时还在同一步骤中添加了一个痛点视频。
- 2023 年 8 月 23 日：更新了电子驻车制动 (EPB) 维护模式参考。
- 2023 年 7 月 11 日：重新组织了步骤以适应站立时的维修。
- 2023 年 5 月 22 日：添加了正确连接正极直流电缆的注意事项。
- 1936724-00-A - 通用举升机垫适配器
- 1133787-00-A 安全带释放按键，Model 3
- 1020566-00-F 电池操作台手动升降机总成
- 1020566-99-A 电池操作台手动升降机顶板
- 1129166-00-A H 型车架起重机，欧洲、中东和非洲
- 1134523-00-A 电池校准杆套件，Model 3
- 1140311-00-A 高压连接器杆锁，Model 3
- 1053600-00-B 驱动单元压力测试固定装置
- 1130942-00-B 冷却液储液罐压力测试适配器
- 1132185-00-B 冷却液泄漏测试适配器套件，Model 3
- 1133843-00-A 冷却液排放和加注适配器套件，M3
- 1135762-00-A 冷却软管维修堵头套件，Model 3
- GSN-TL-000564 电池冷却液排放和加注套件
- 1026636-00-A 高压电池组外壳泄漏测试仪
- 1140501-00-A 高压电池完整外壳泄漏测试包套件
- 1144879-00-A 高压电池外壳泄漏测试适配器套件
- 1108272-00-B 变流器逻辑连接器盖，3DU

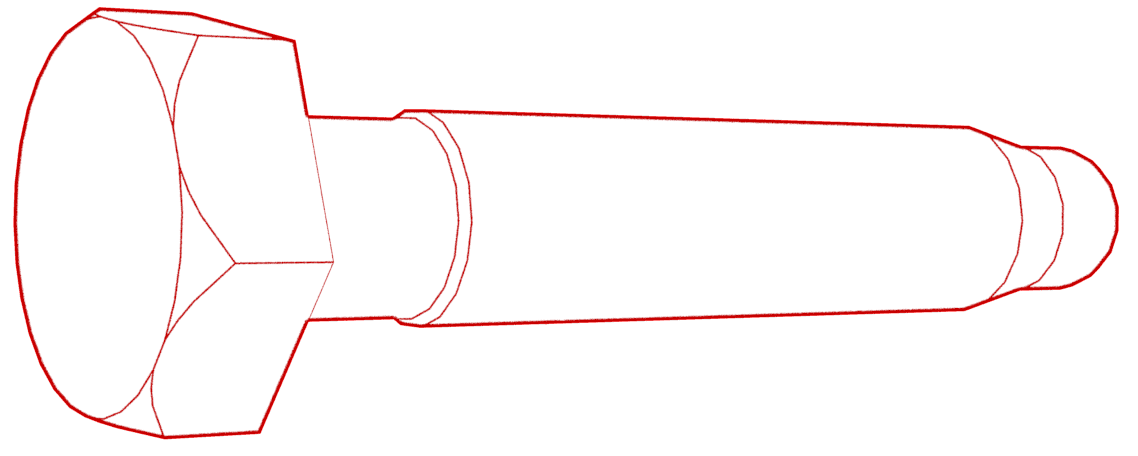

警告
如果在车辆发生过碰撞后安装高压电池，切勿重复使用高压电池安装螺栓。重新安装高压电池时仅限使用新高压电池安装螺栓。
拆卸
- 拆下左右下门槛板罩。请参阅盖板 - 门槛板 - 下 - LH（拆卸和更换）。
-
打开所有车门。
注锁定后车门，防止意外锁闭。
- 降下所有车窗。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
- 将驾驶位座椅移至最后端。
- 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆下驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 拆下左前脚垫。
- 拆下中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
- 将副驾位座椅移至最后端。
- 拆下仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
- 拆下右前脚垫。
- 拆下中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
- 将驾驶位和副驾位座椅移至最前端。
- 将第二排脚垫从车辆上拆下。
- 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 拆下第二排座椅右侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
- 拆下右后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 拆下右侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 拆下右侧 B 柱下饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
- 重复第23步至第26步，完成车辆左侧相关操作。
-

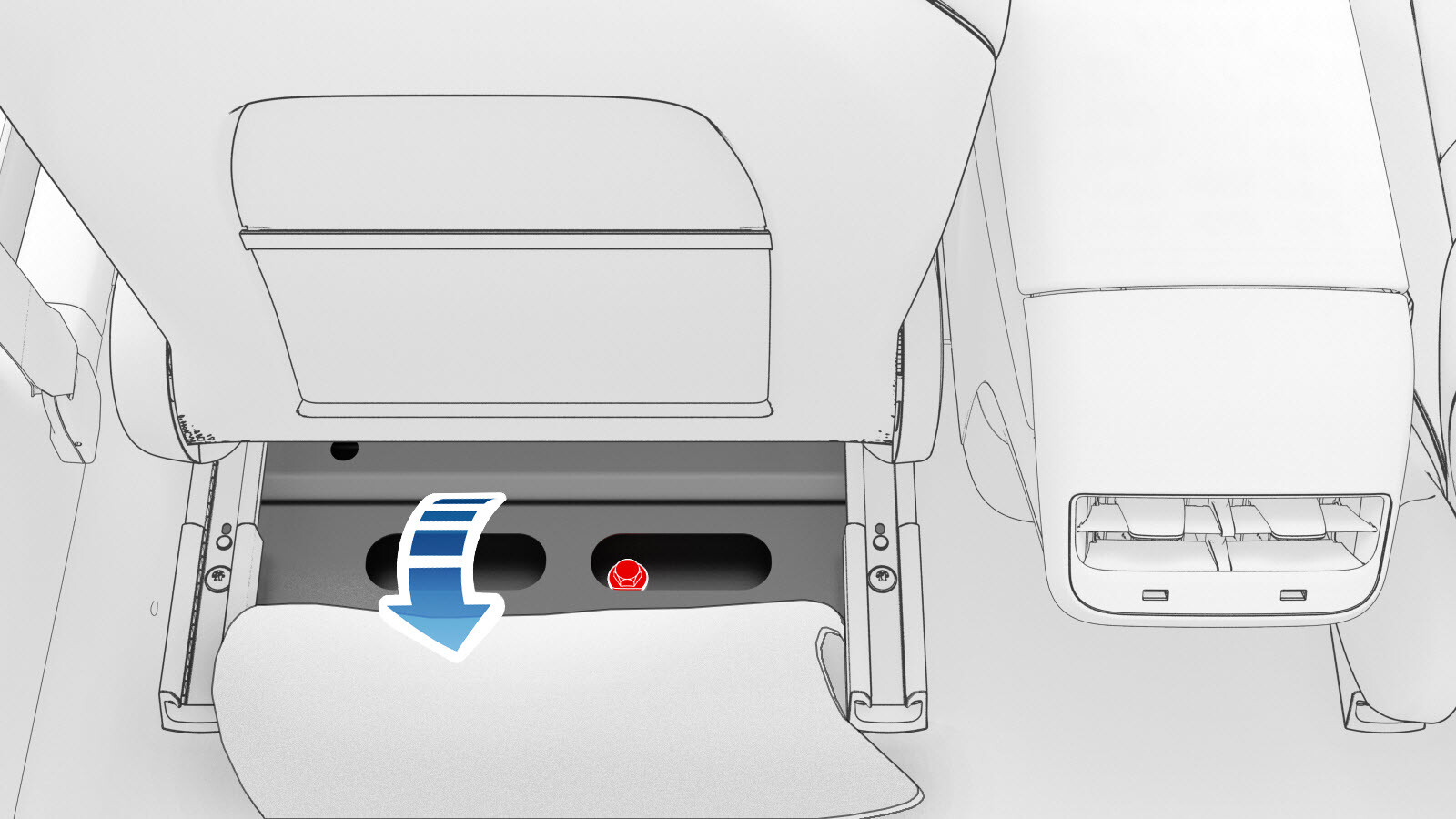

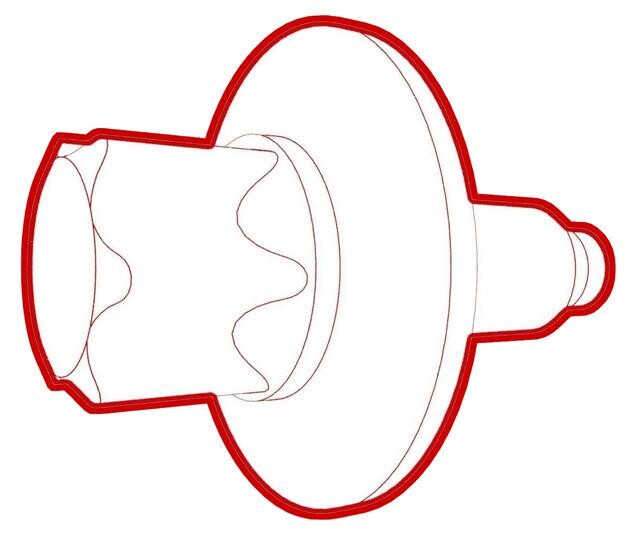

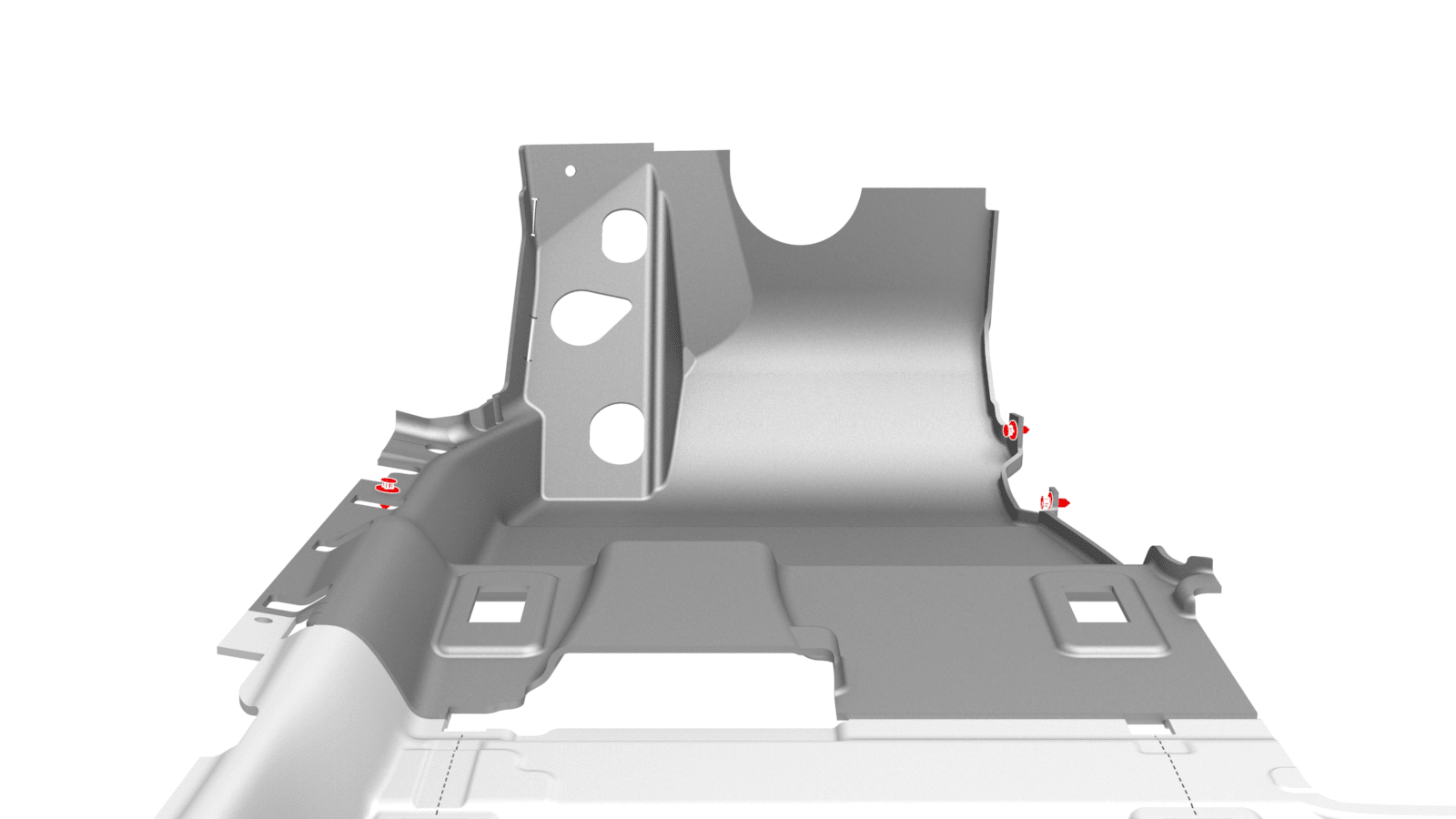

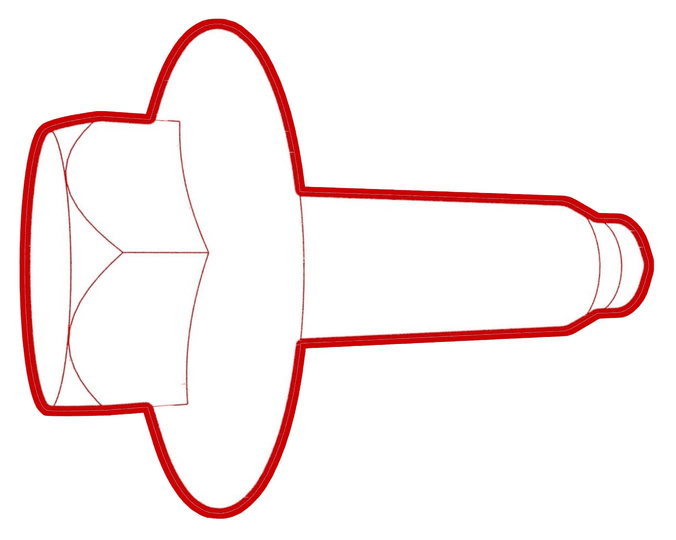

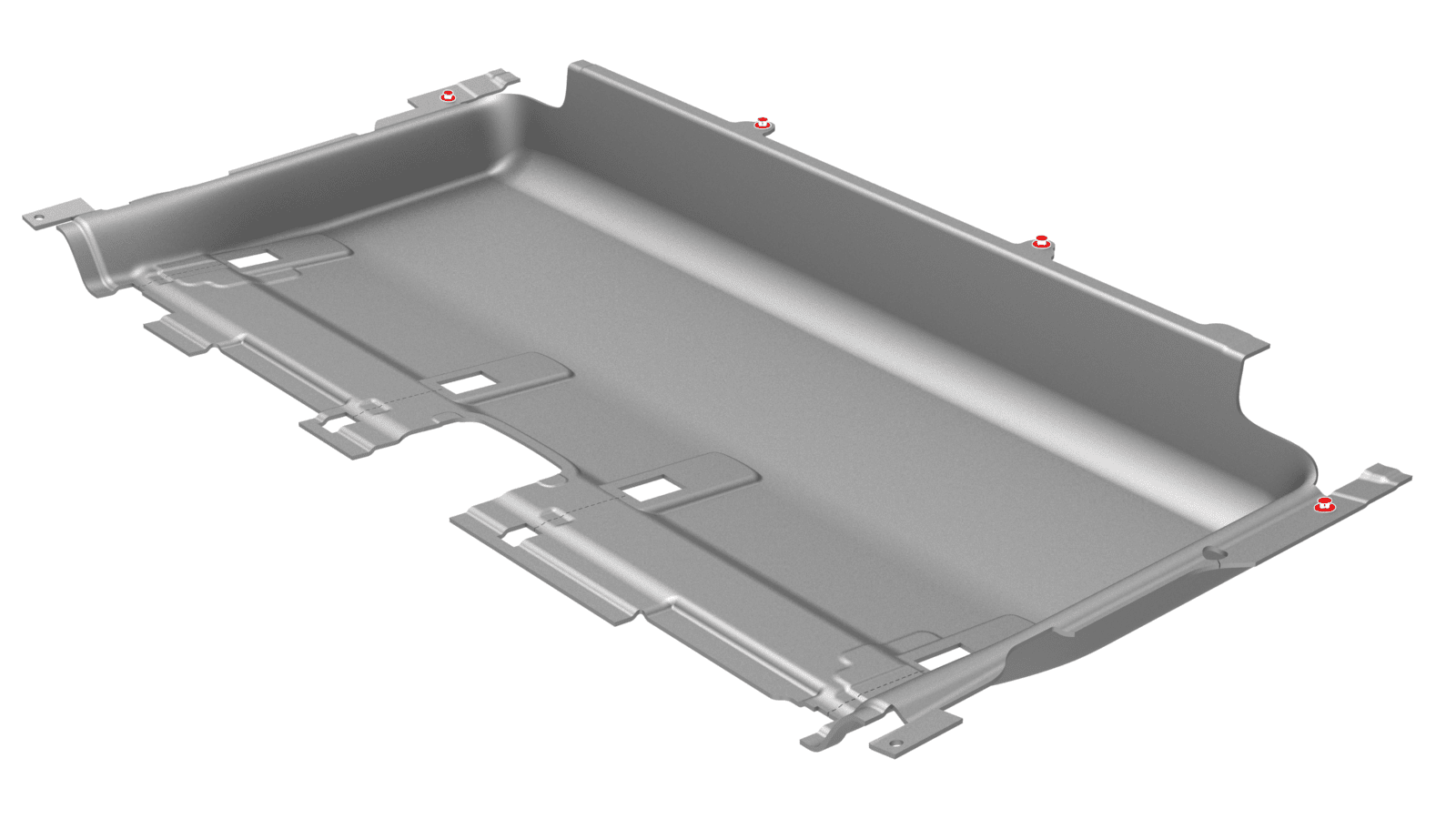

拆下将后地毯固定到车辆的卡子（4 个）和粘扣带。
注新款车型所用卡子的数量可能不同。
-

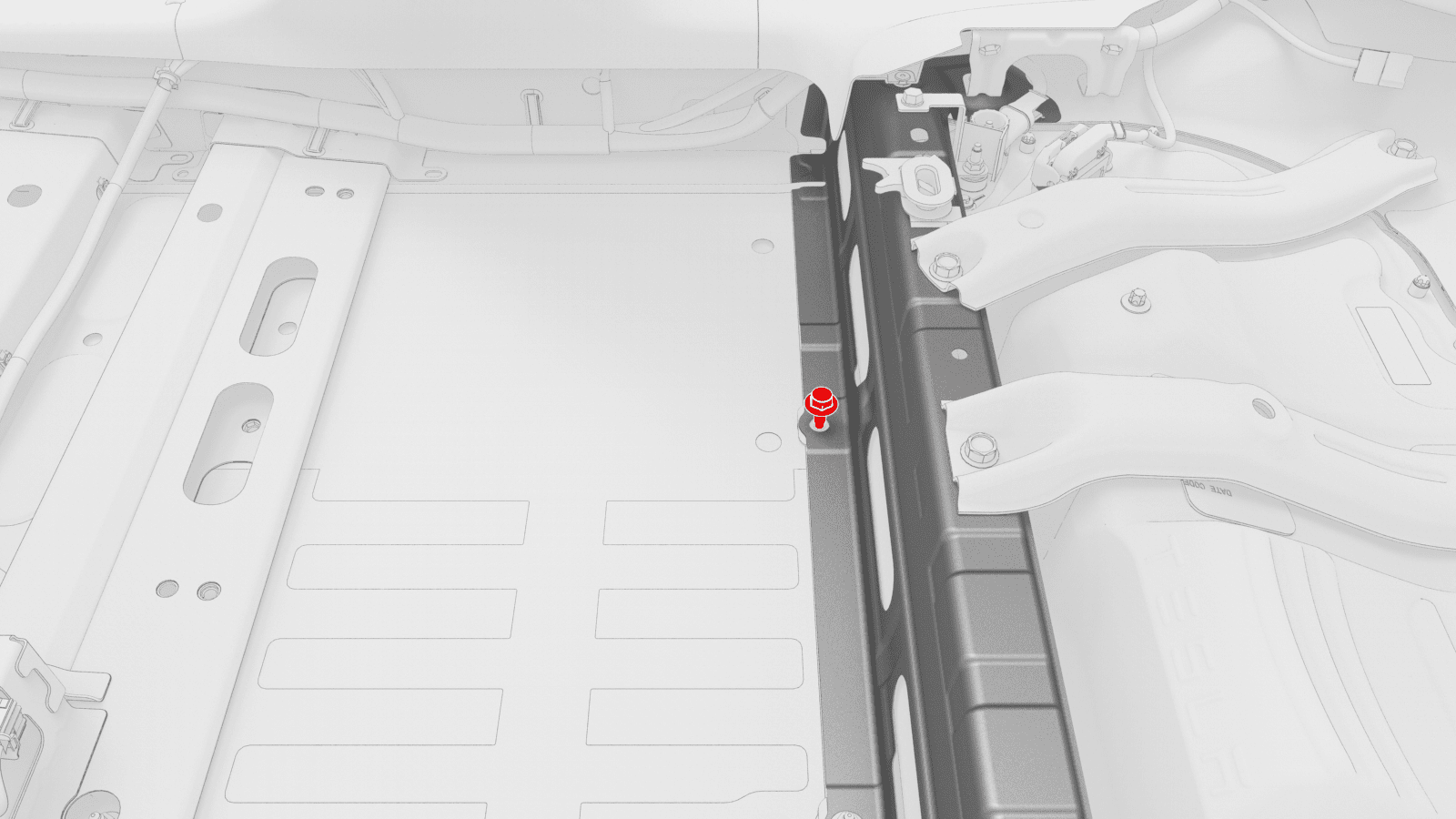

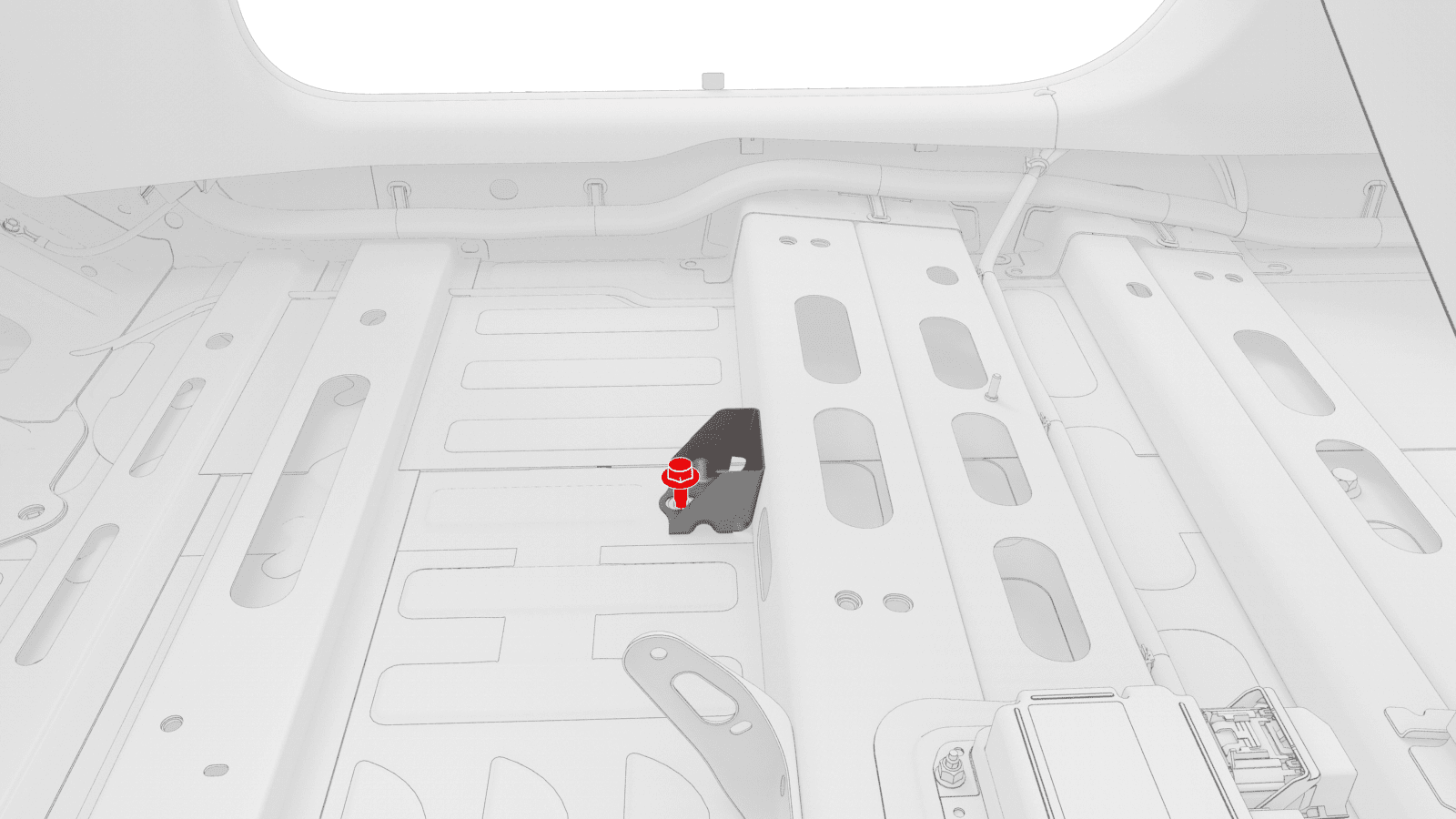

提起后地毯右侧，伸手触摸，确认是否有第 4 个高压电池右侧螺栓。如果有，则将螺栓拆下。
-

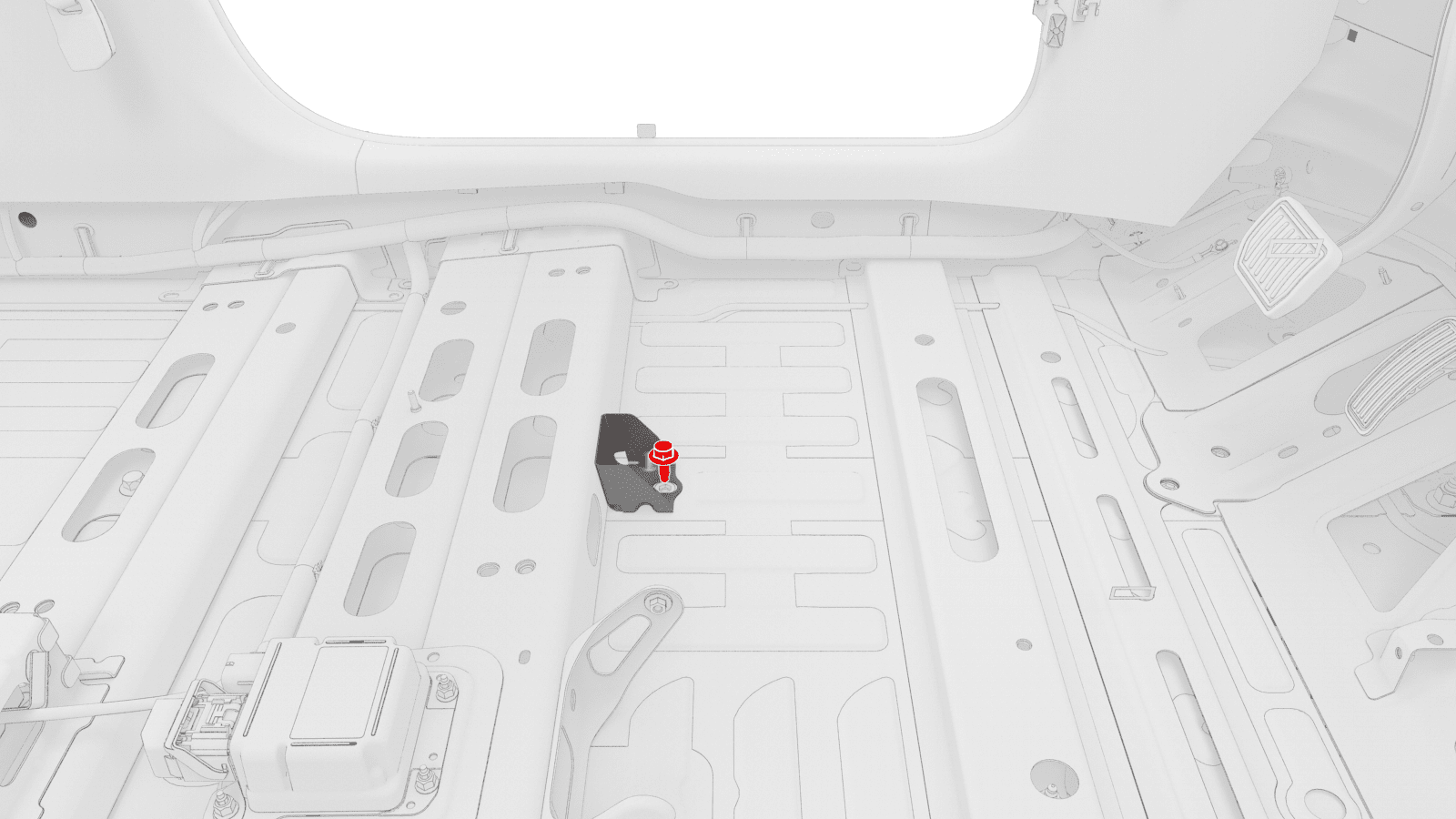

提起后地毯左侧，伸手触摸，确认是否有第 4 个高压电池左侧螺栓。如果有，则将螺栓拆下。
- 将驾驶位座椅移至最后端。
-

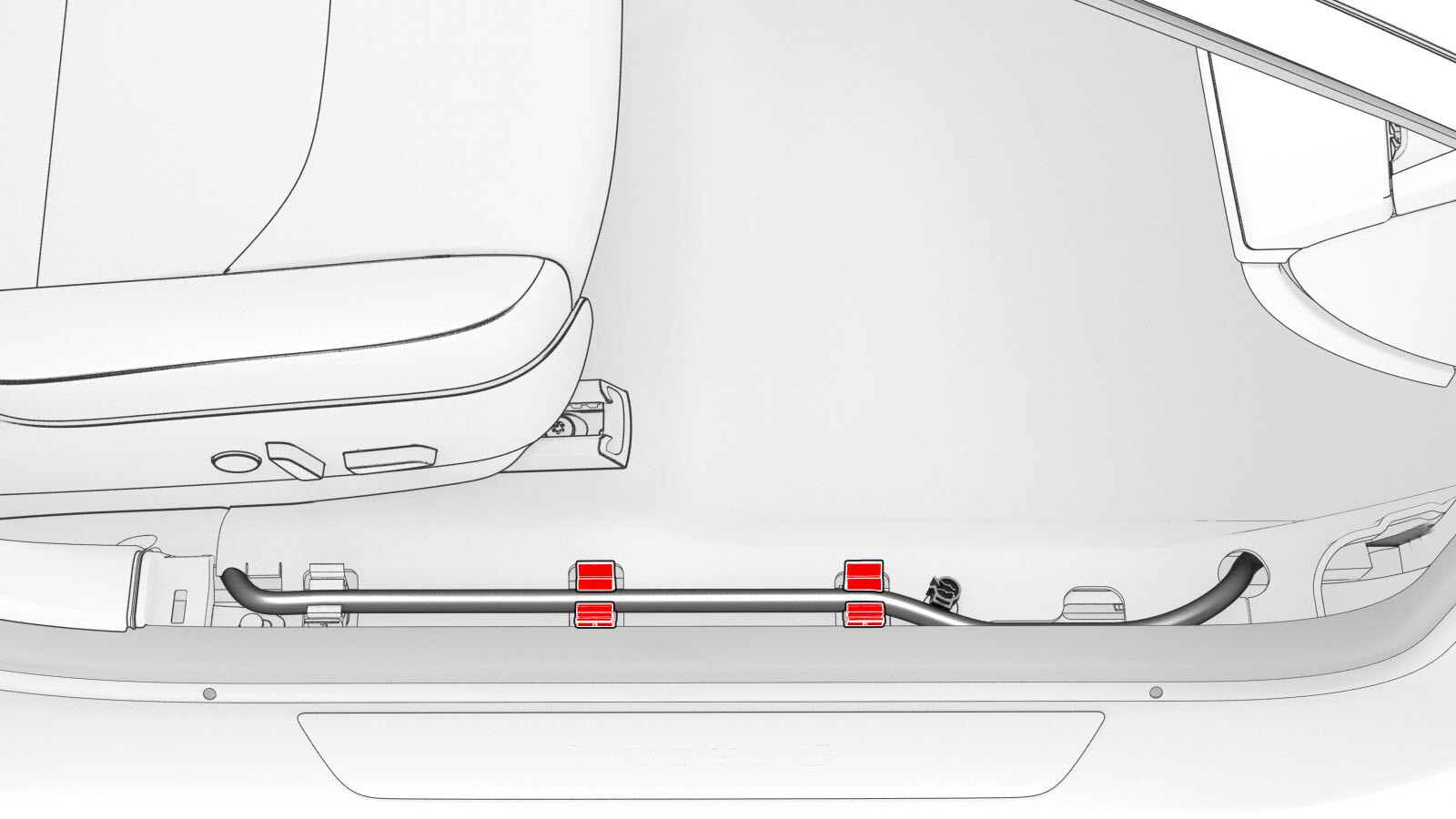

拆下将左前地毯固定到车辆的卡子（3 个）。
-
折叠左前地毯以便操作，然后将座椅线束从夹子上松开，以便将地毯进一步折起。
注驾驶位脚踏板是左前地毯的一部分。
-

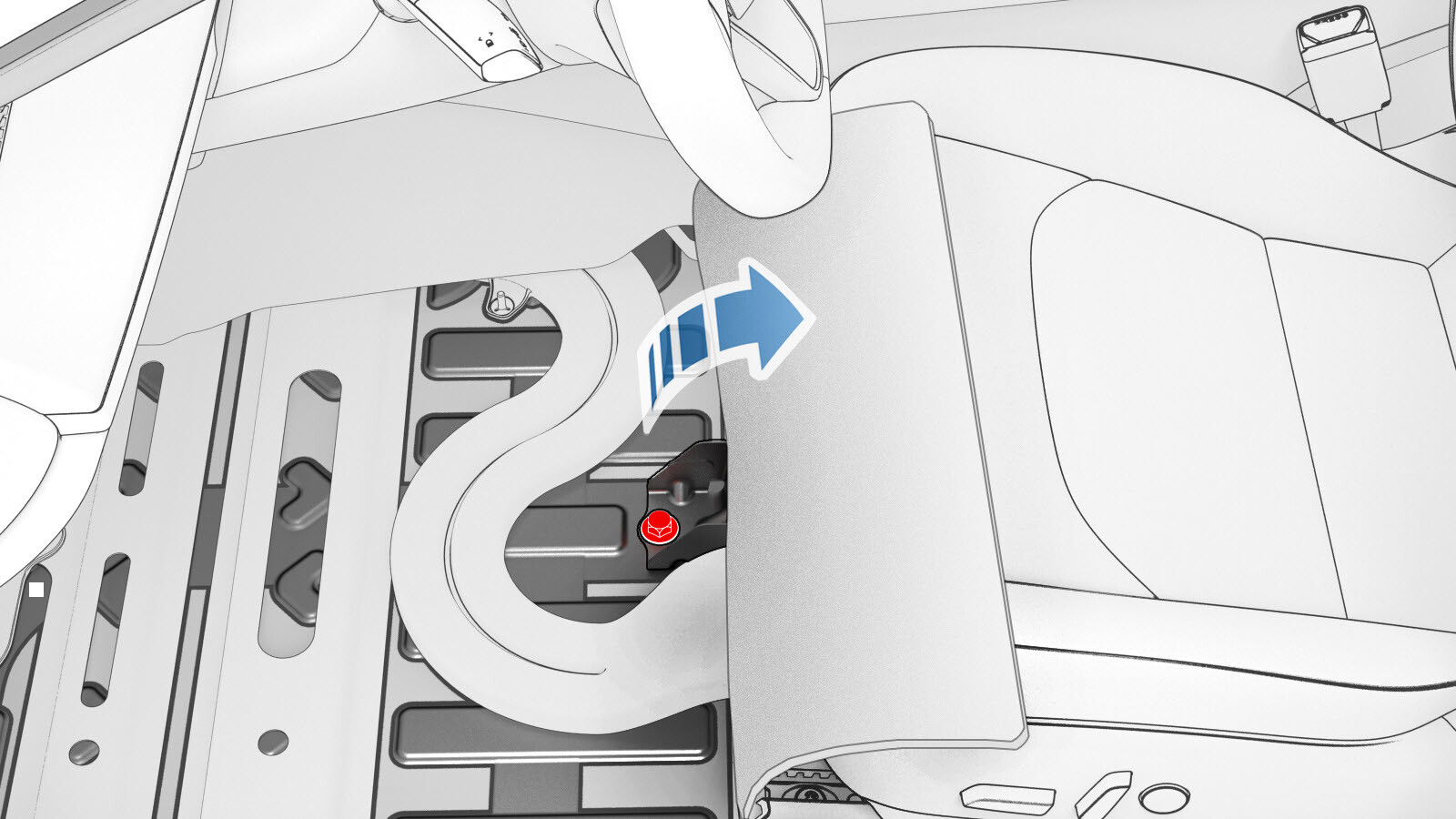

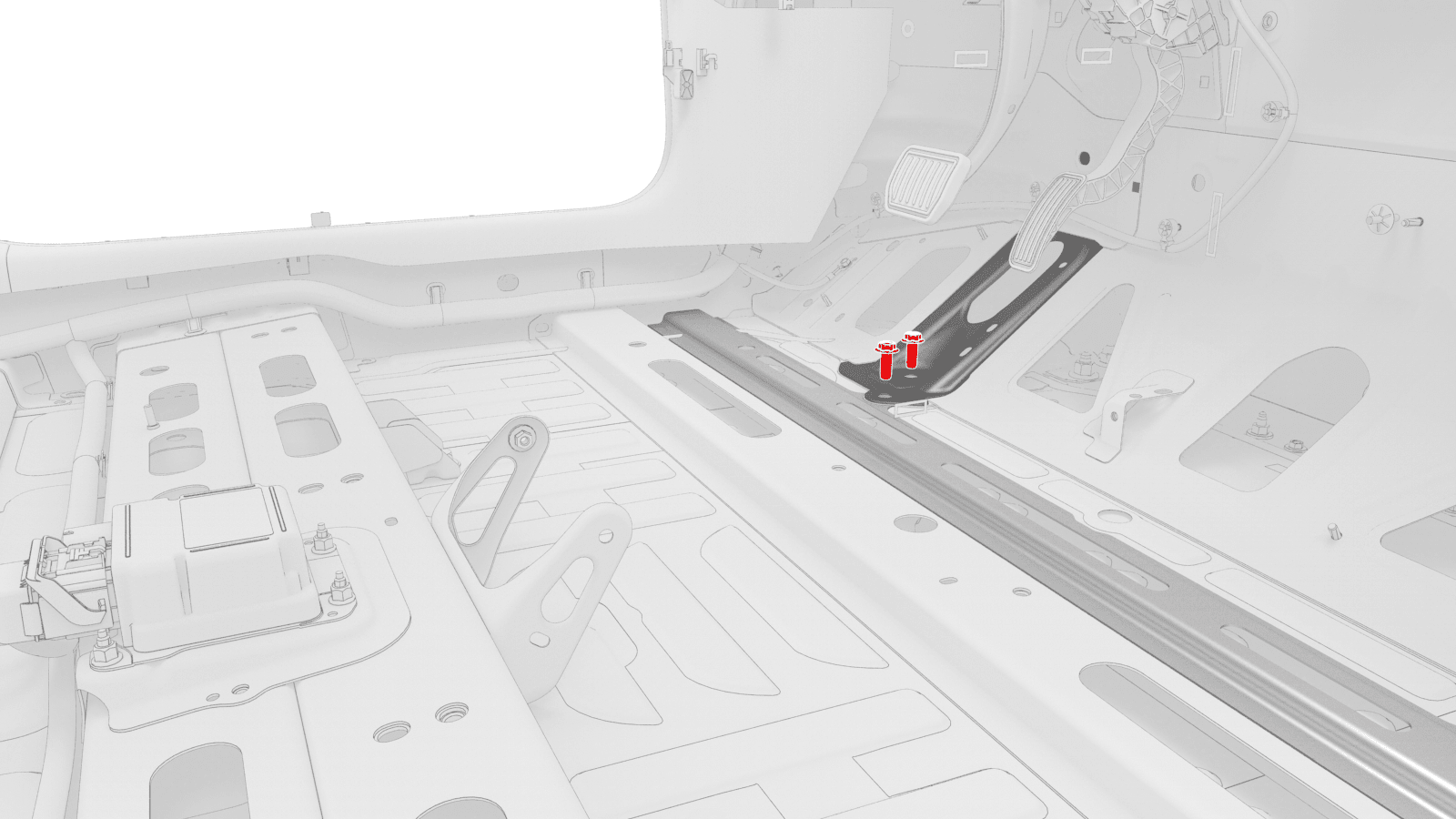

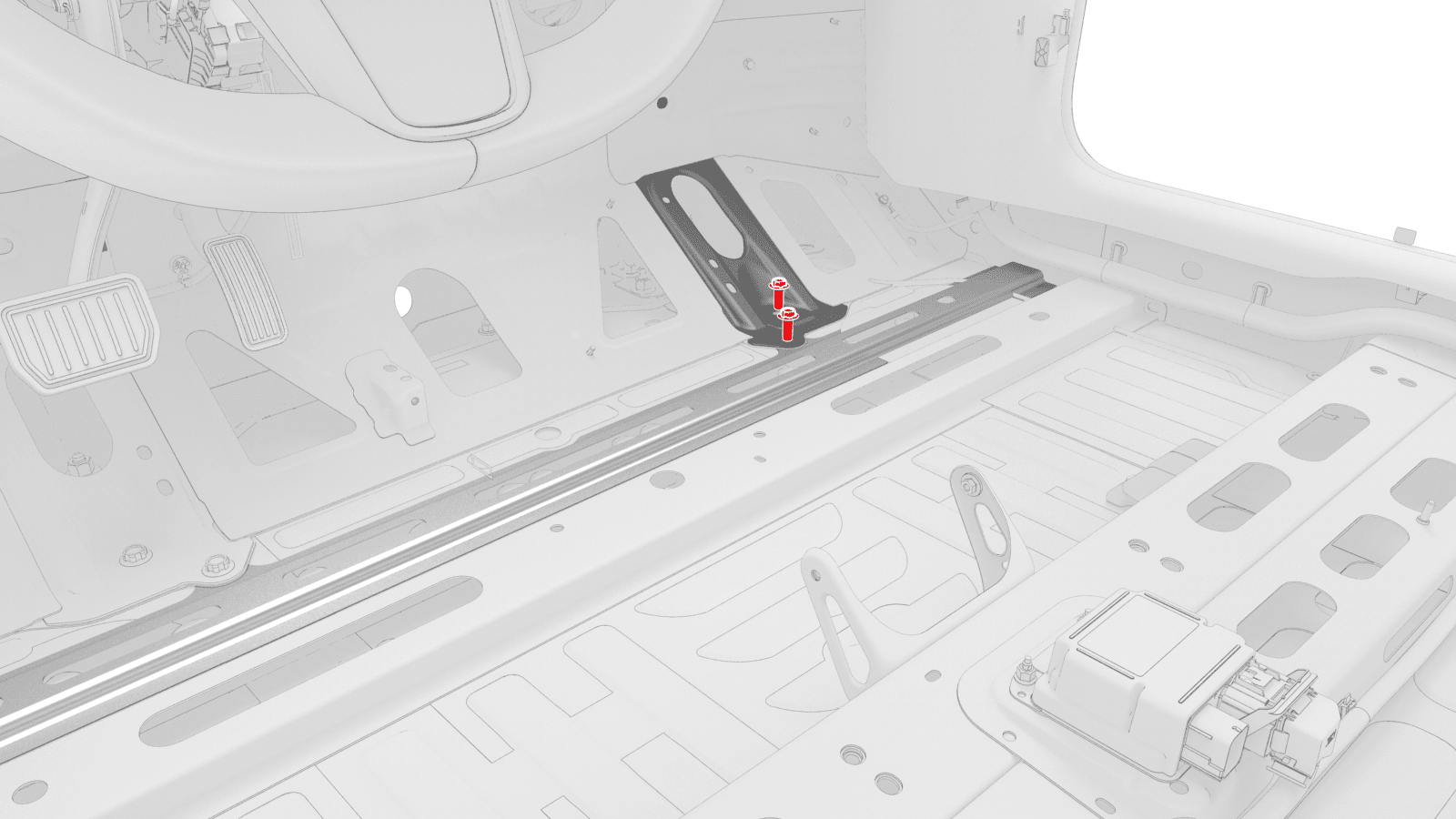

拆下高压电池内部左前螺栓。
-
检查是否有第 3 个高压电池左侧螺栓。如果有，则将螺栓拆下。
-
拆下第 3 个高压电池内部左侧螺栓。
- 如果车辆有第 3 个或第 4 个高压电池内部左侧螺栓，则将驾驶位座椅移到中间位置，立起座椅靠背。否则，请转至下一步。
-
分离后部主地毯孔眼左侧，以便接触第 4 个高压电池内部左侧螺栓（如有）。
注可能需要解开将前地毯固定到车身的粘扣带。注为接触螺栓，可能需要将驾驶位座椅向前或向后移动。
-

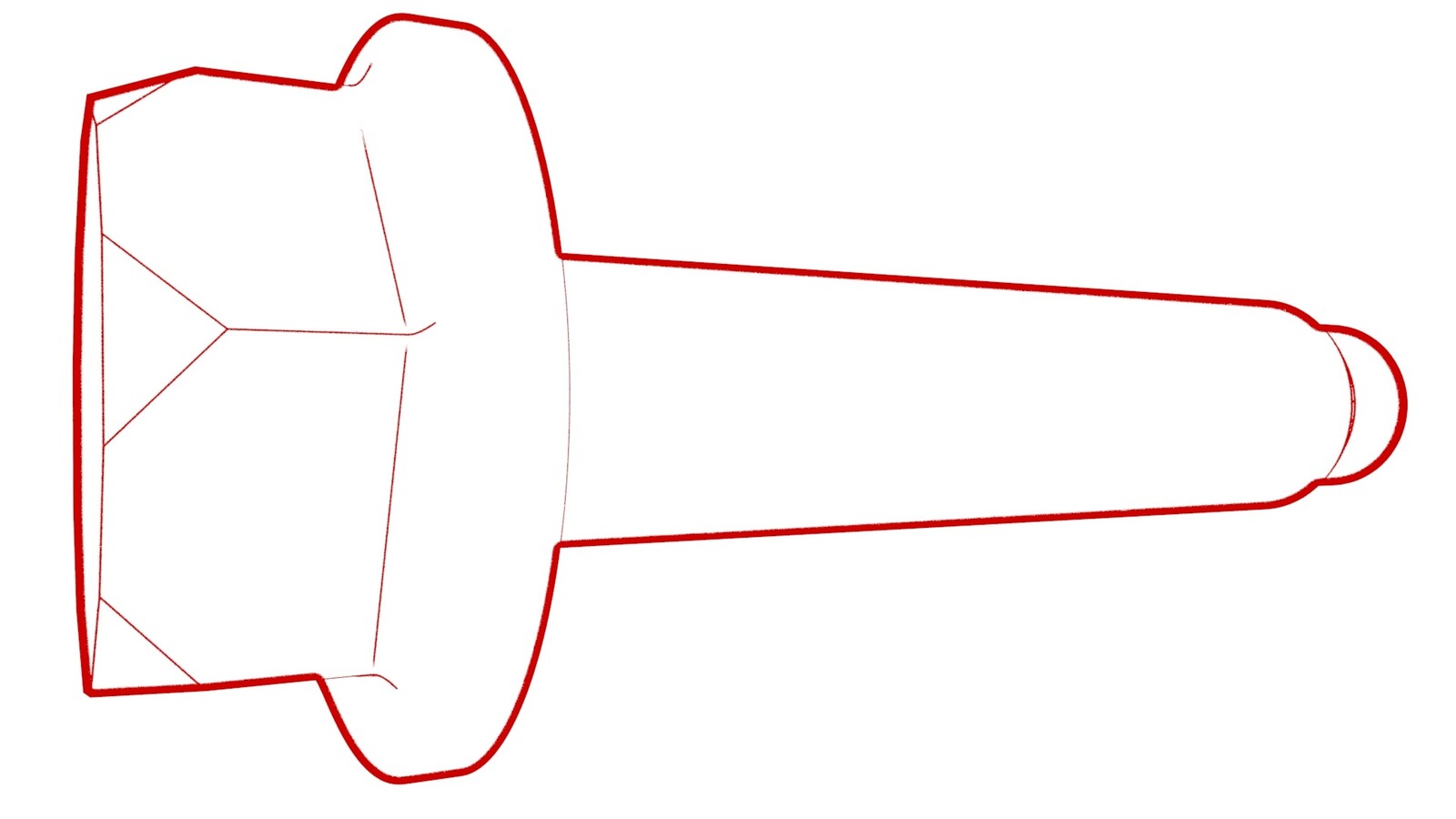

拆下将高压电池固定到车身的第 4 个内部左侧螺栓。
-
拆下将高压电池固定到车身的第 5 个内部左后螺栓。
注提起后部主地毯以便操作。
-
将左前地毯展开至原位。
注向下移动前部边缘，然后将地毯滑回，以便定位。
- 将副驾位座椅移至最后端。
-

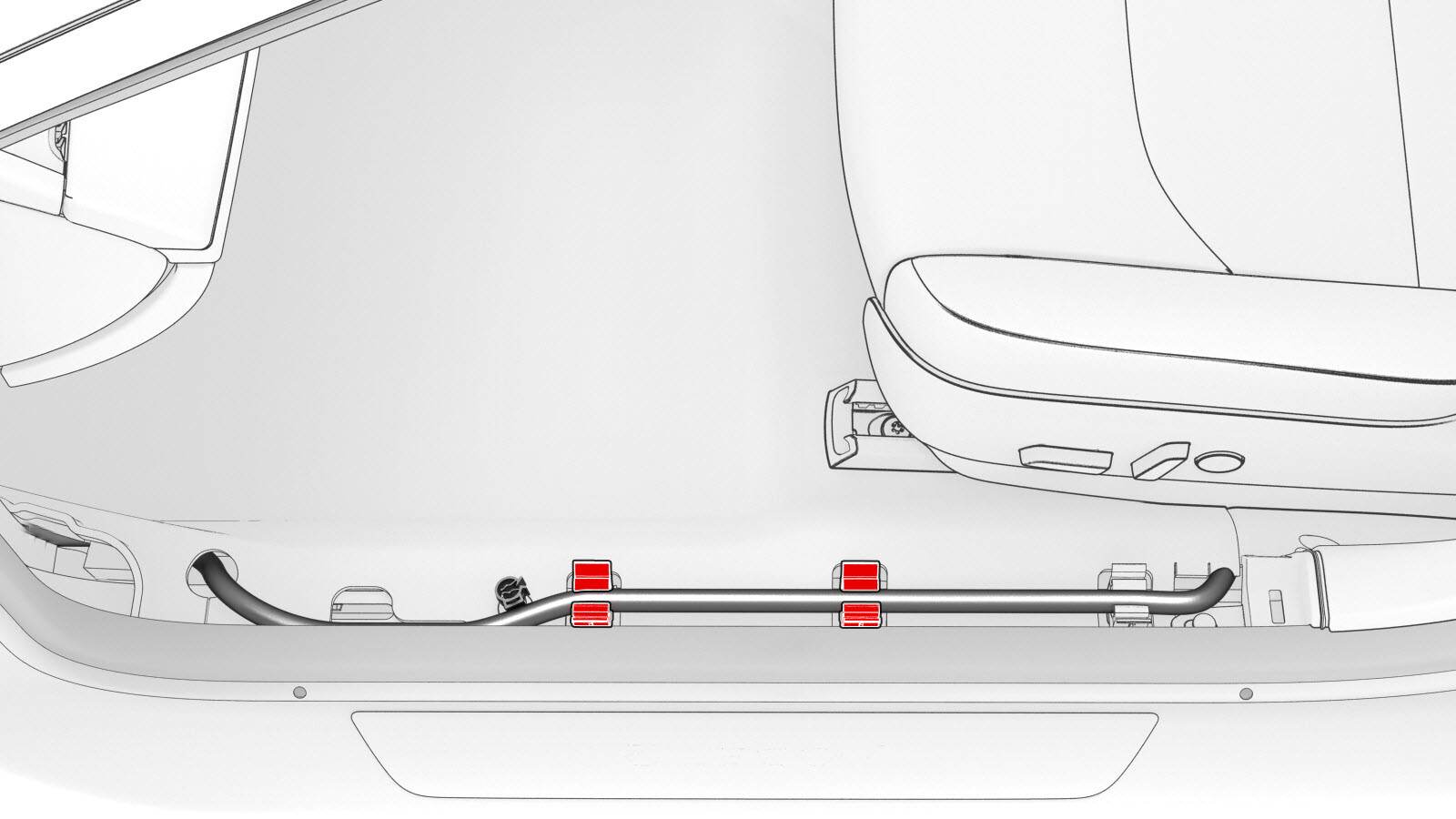

拆下将右前地毯固定到车辆的卡子（4 个）。
-
将座椅电气线束从夹子上松开，以便将右前地毯进一步折起。
-
拆下将高压电池固定到车身的内部右前螺栓（2 个）。
-
检查是否有第 3 个右侧螺栓。 必要时，使用手电筒。拆下螺栓（如有）。否则，请转至下一步。
-
如果有第 3 个和第 4 个高压电池内部右侧螺栓，则将副驾位座椅移到中间位置，立起座椅靠背。
注可能需要解开将前地毯固定到车身的粘扣带。注为接触螺栓，可能需要将驾驶位座椅向前或向后移动。
-
拆下将高压电池固定到车身的第 4 个内部右侧螺栓（如有配备）。否则，请转至下一步。
-
拆下将高压电池固定到车身的第 5 个内部右后螺栓。
- 在一个后轮毂处放置轮挡，以防车辆移动。
- 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH（释放）
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
-

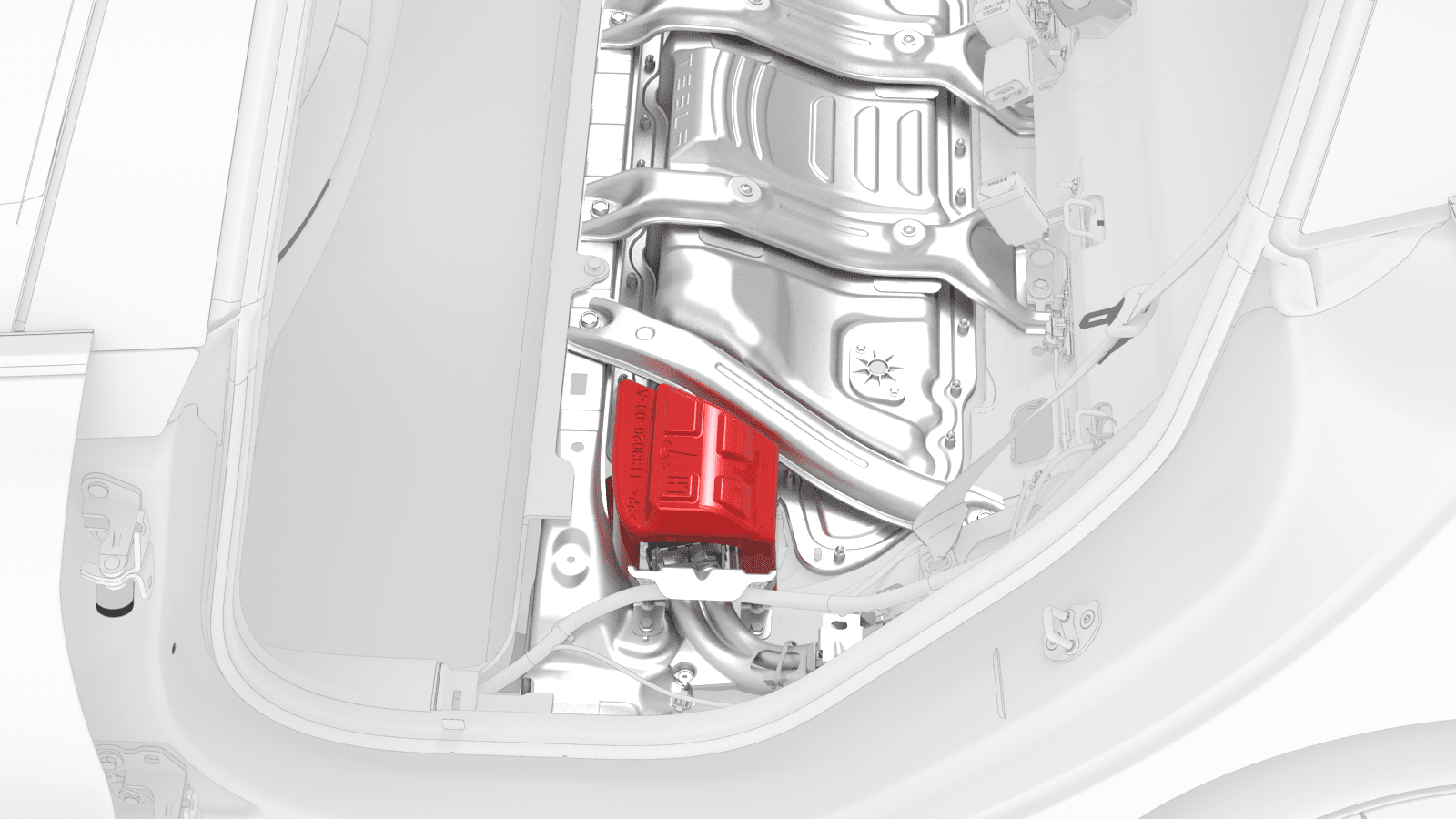

拆下覆盖住高压电池仓左侧高压线束的高压盖。
-

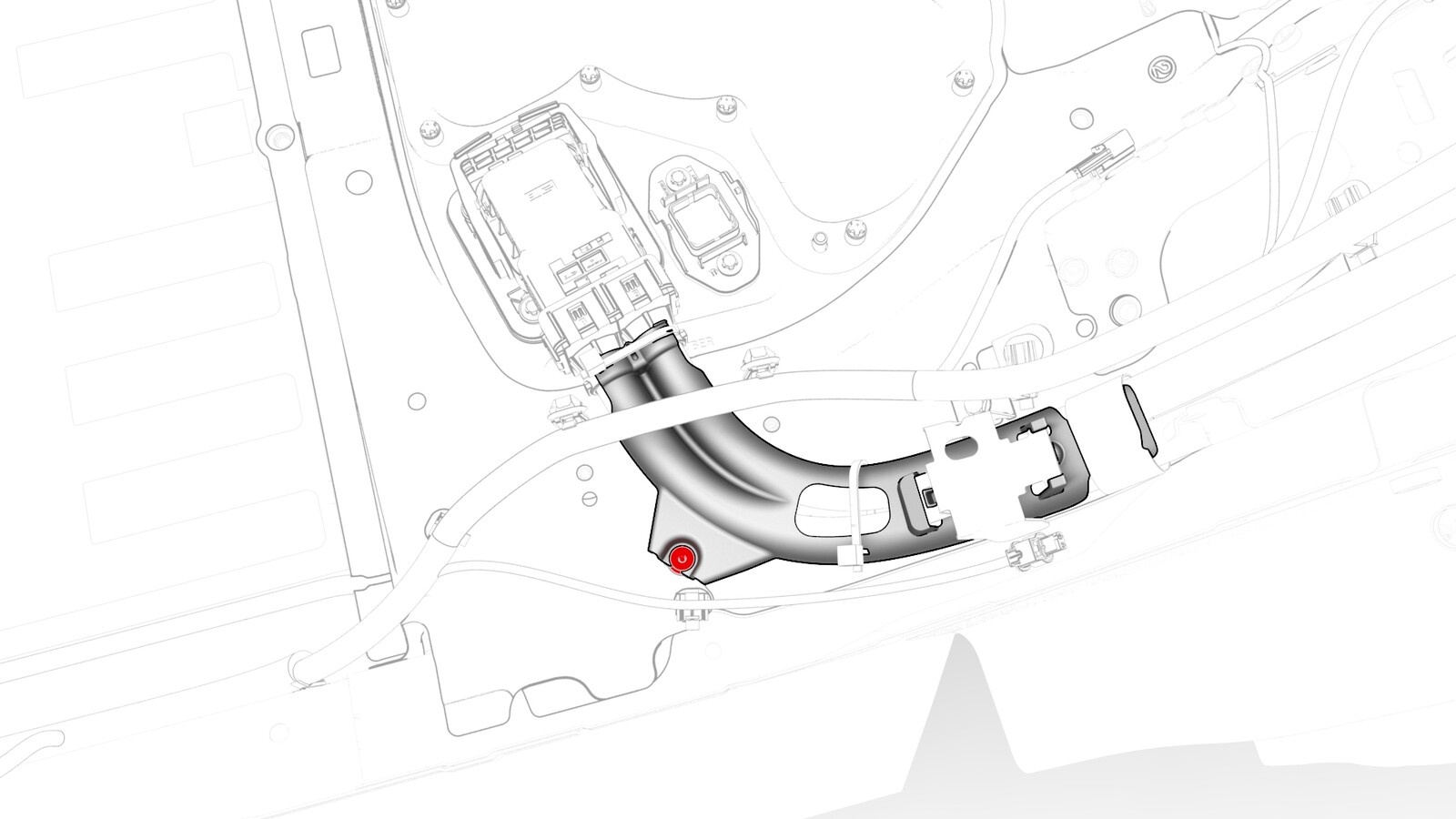

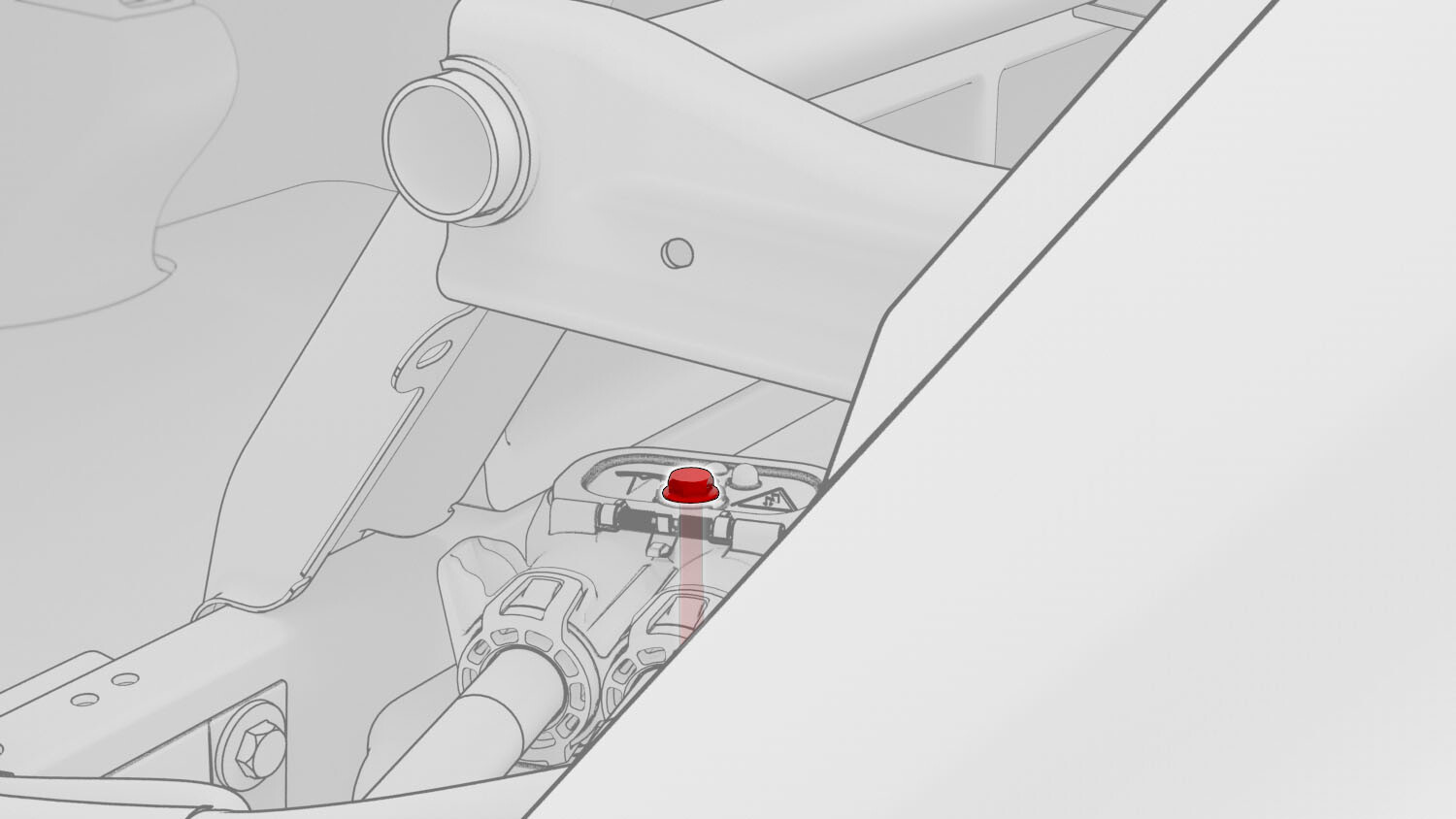

拆下将充电接口固定到高压电池仓处高压电池线束支架的螺栓。
- 如果高压电池直流输入装配有母排，请继续执行下一步骤，否则转至第60步。
-
拆下用于固定充电接口母排连接器检修盖板的螺栓。
-

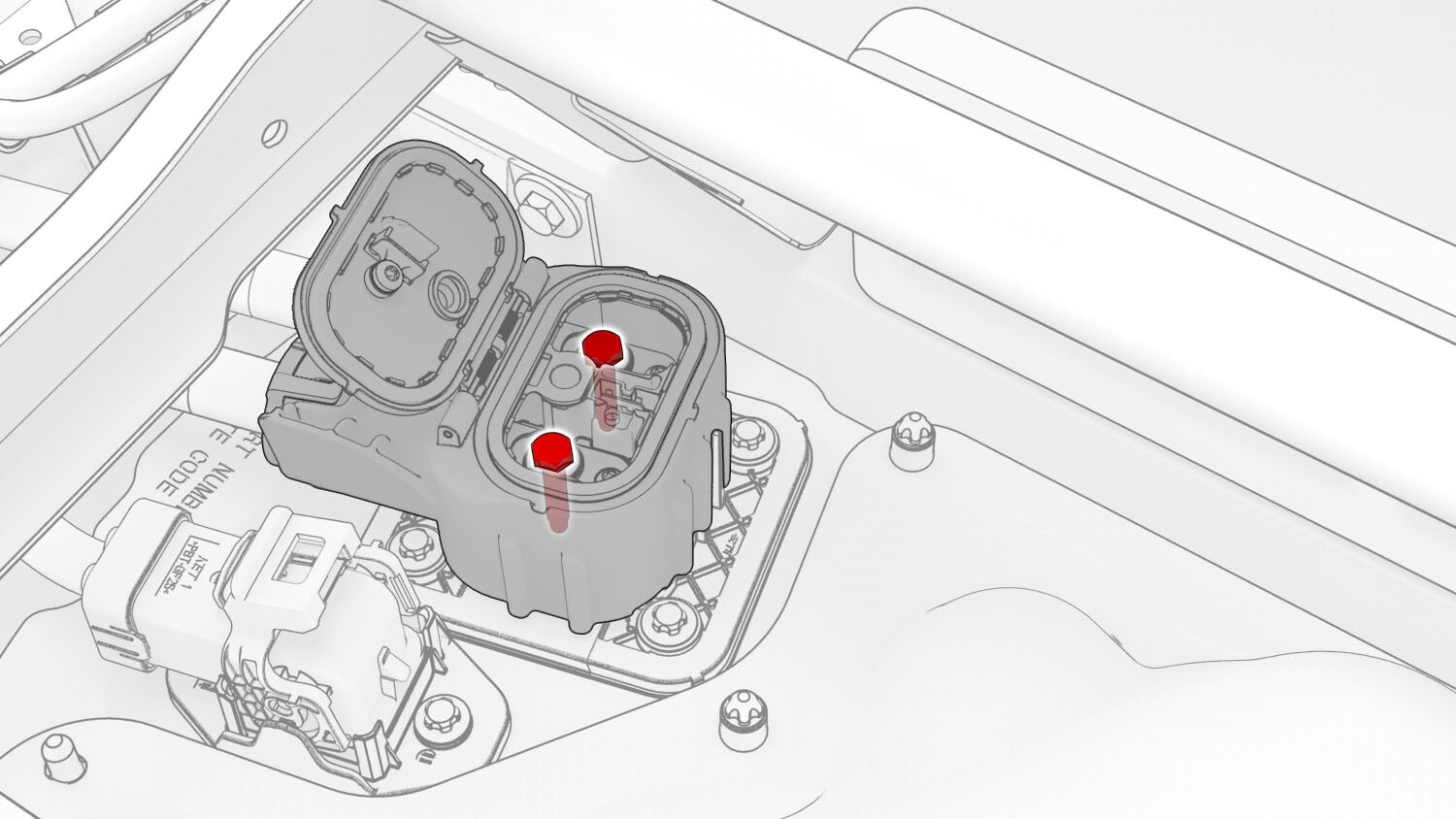

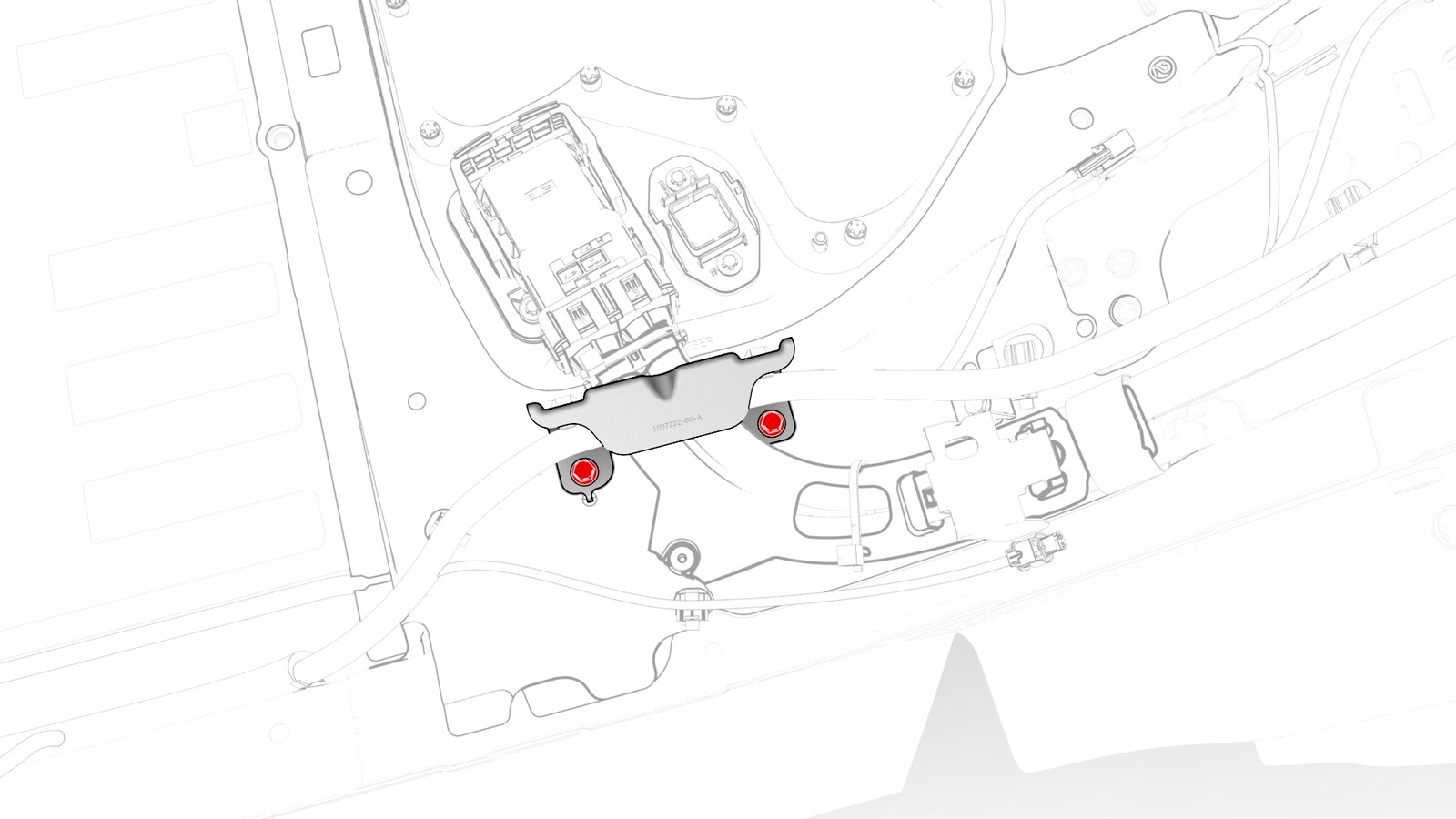

拆下将充电接口母排连接器固定到直流输入高压接头的螺栓（2 个），然后抬起连接器并将其从接头上拆下。
警告连接器可能会在金属应力的作用下回弹。拆卸电池前，请再次检查确认连接器已拆下，以免造成损坏。
- 转至第63步。
-

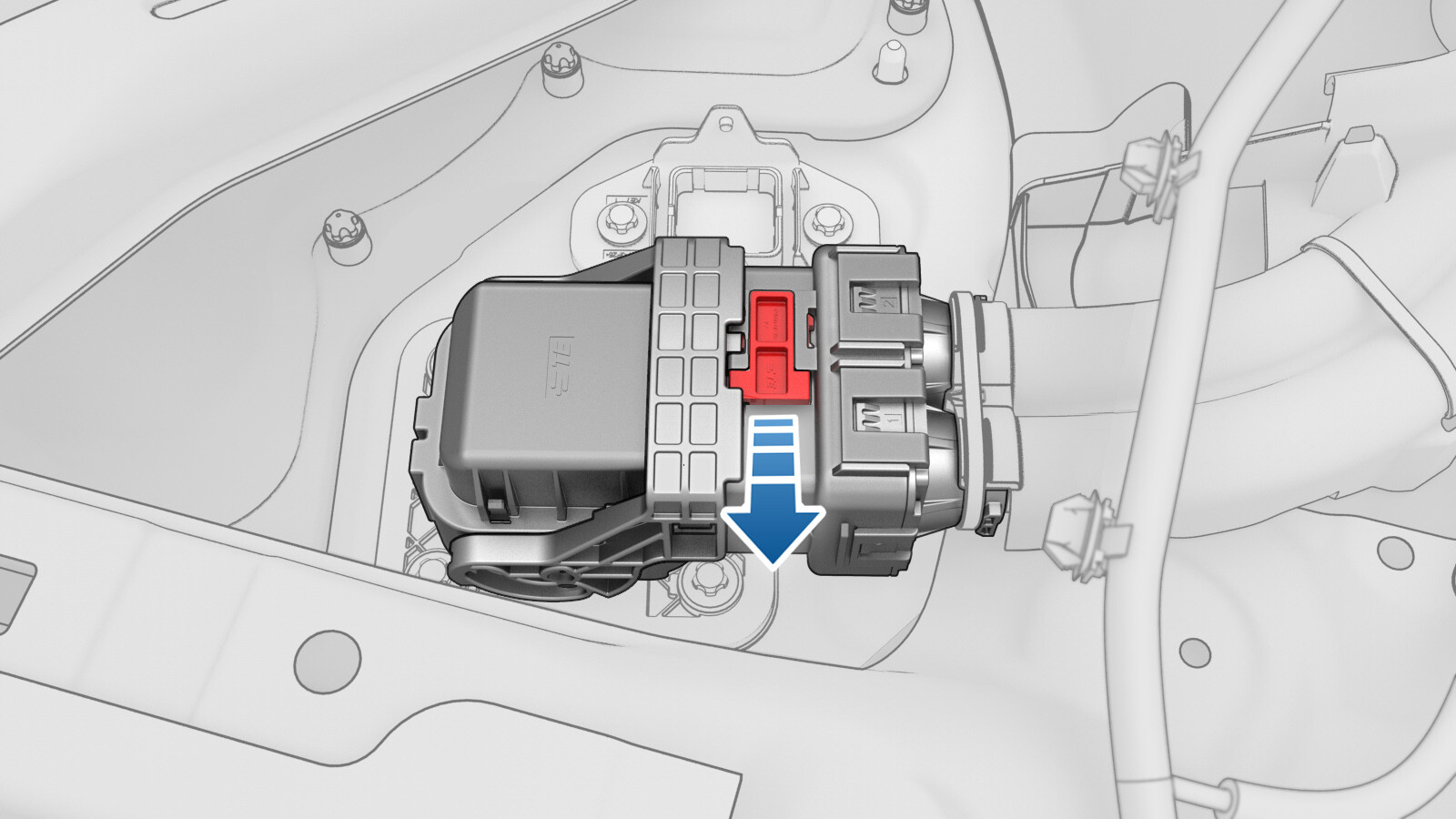

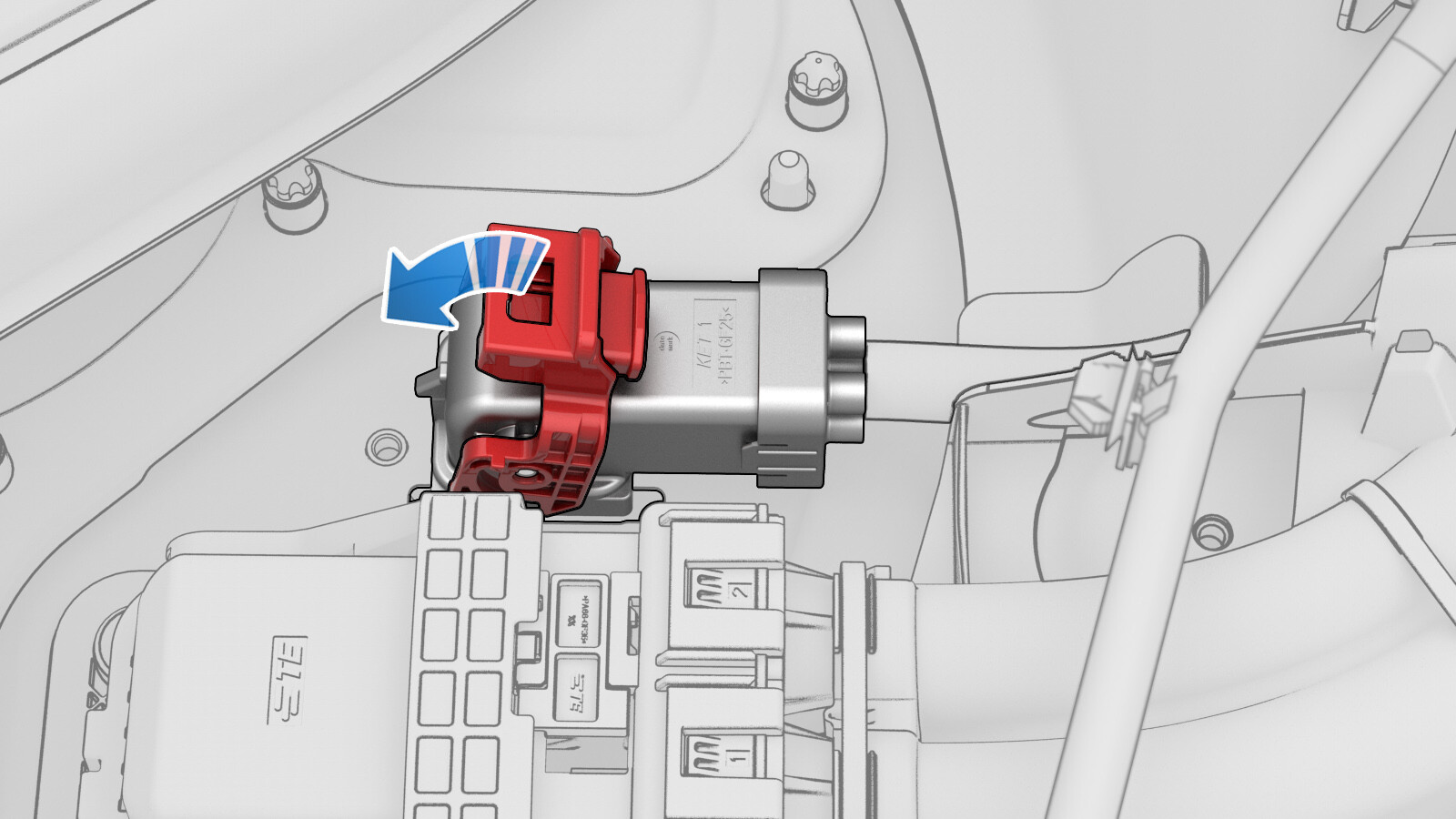

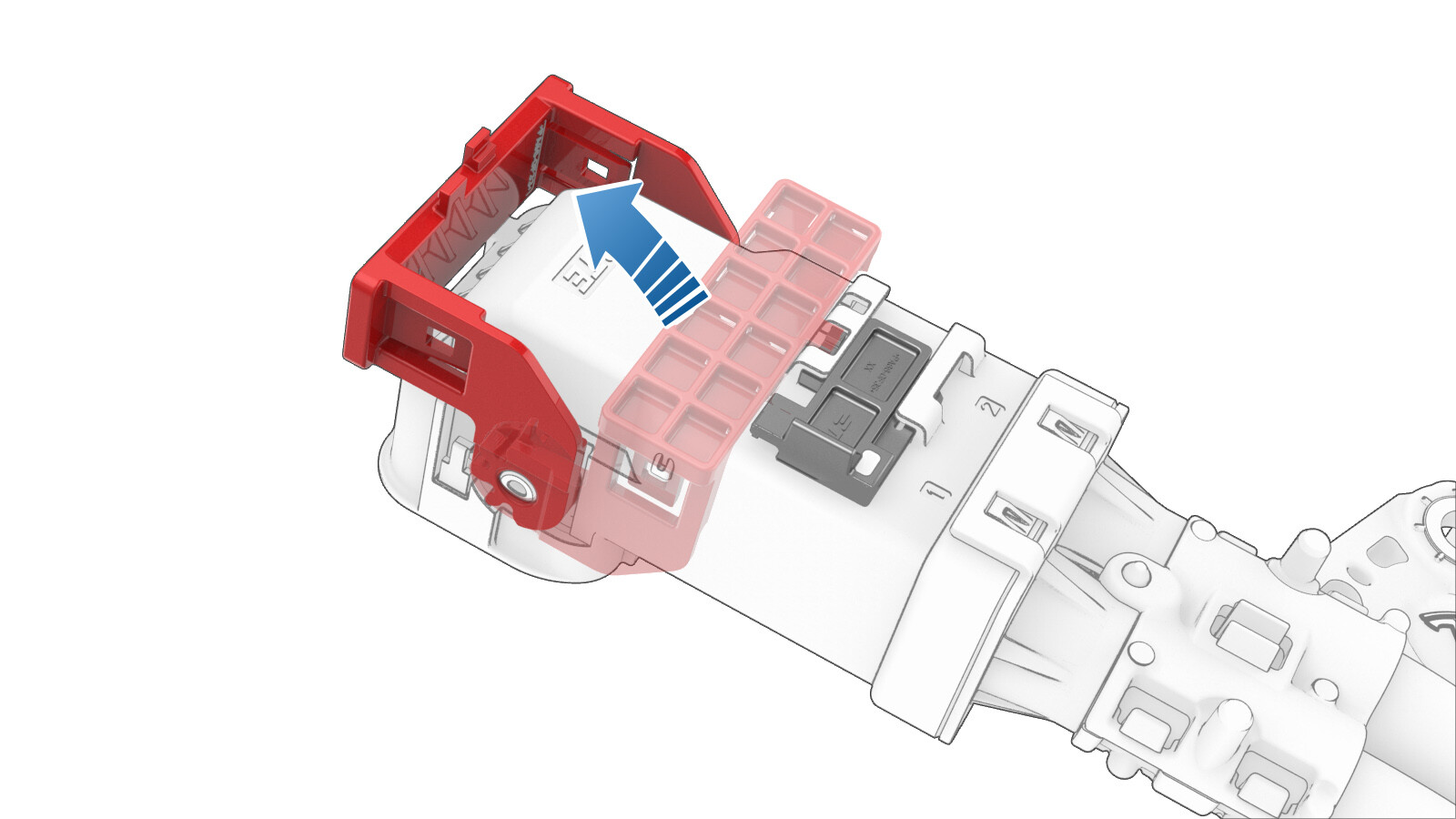

滑动释放装置，将充电接口至高压电池线束的直流输入连接器把手从固定位置解锁。
-
将直流输入连接器把手抬至最高处。
- 将直流输入连接器从高压电池仓直流输入接头上拆下。
- 如果充电接口至高压电池线束有三相连接器，请继续执行下一步骤，否则请转至第67步。
-
滑动释放装置，将充电接口至高压电池线束的三相连接器把手从固定位置解锁。
-
将三相连接器把手抬至最高处。
- 将三相连接器从高压电池仓三相接头上拆下。
-
松开将充电接口固定到门槛区域高压电池线束连接器的卡子。
-

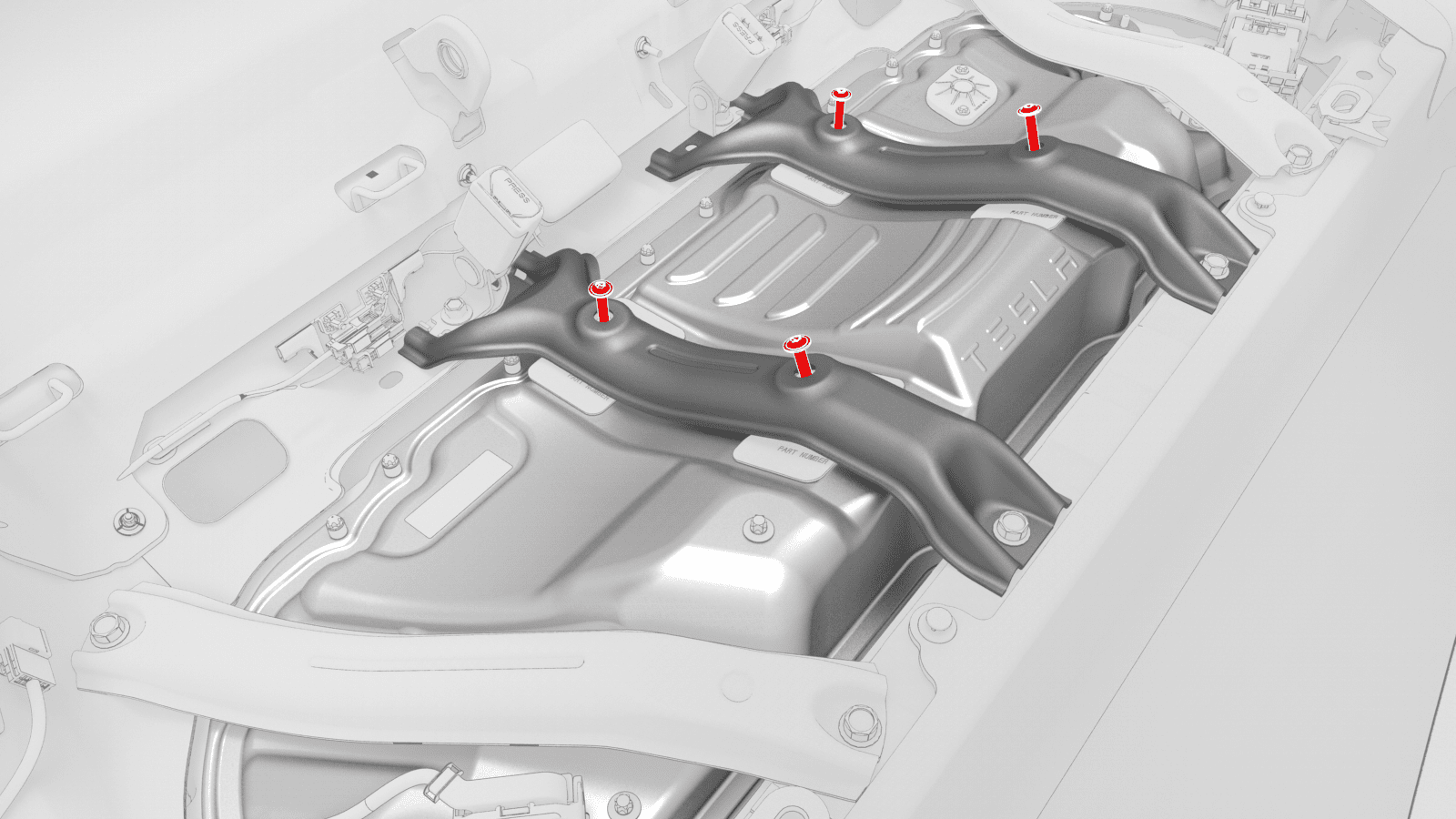

拆下将高压电池仓内侧左右纵梁固定到高压电池仓盖板的螺栓。
- 拆下直流-直流接地母排。请参阅母排 - 直流-直流接地（拆卸和更换）。
-

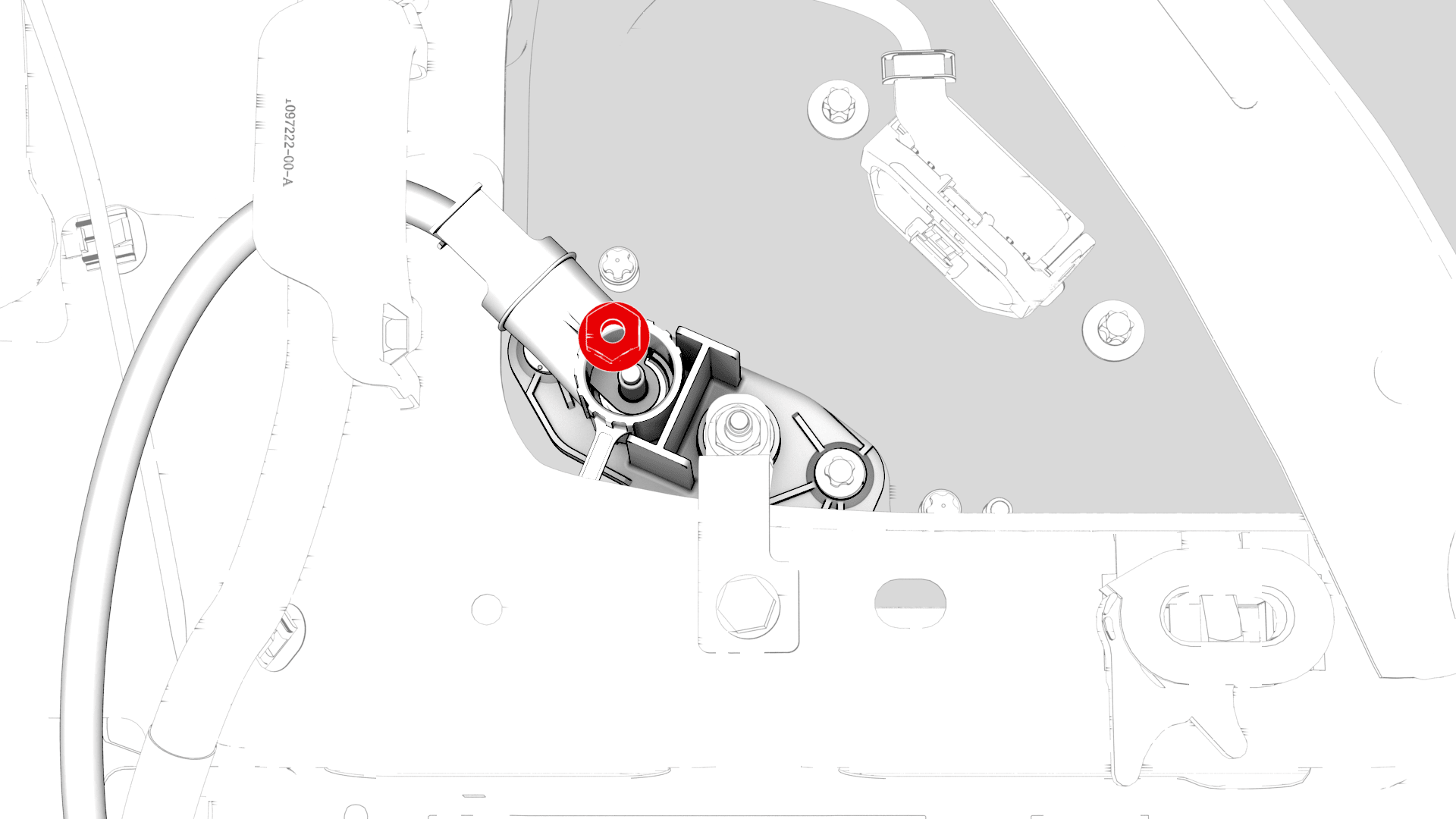

拆下并弃用将 12V 正极输出电缆固定到直流-直流直通件的螺母，然后将电缆从直通件处拆下。
注检查输出电缆末端的橡胶套情况，如果已熔化或损坏，请更换橡胶套。
- 部分关闭所有车门，准备推动车辆。
- 将轮挡从轮毂下移走。
-
将轮挡从轮毂下移走，在协助下，将车推到举升机上，然后用轮挡重新挡住轮毂。
警告在极短距离内推动车辆，速度不得超过 1 英里/小时。
-

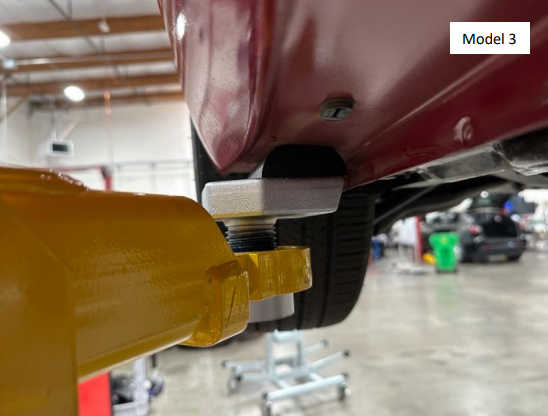

安装举升垫适配器。

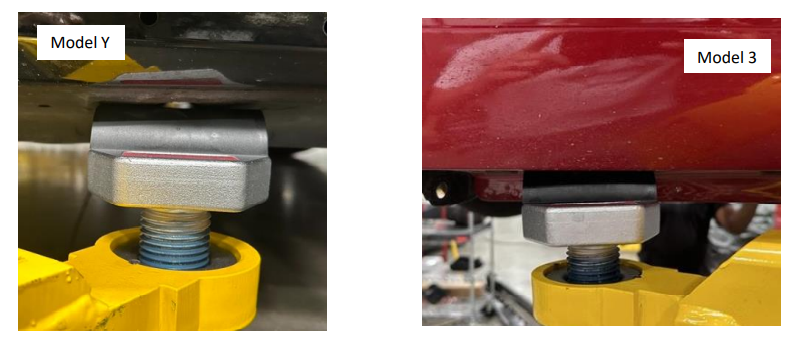

- 仅适用于欧洲、中东和非洲：安装举升机垫适配器，Model 3 (1453419-00-A

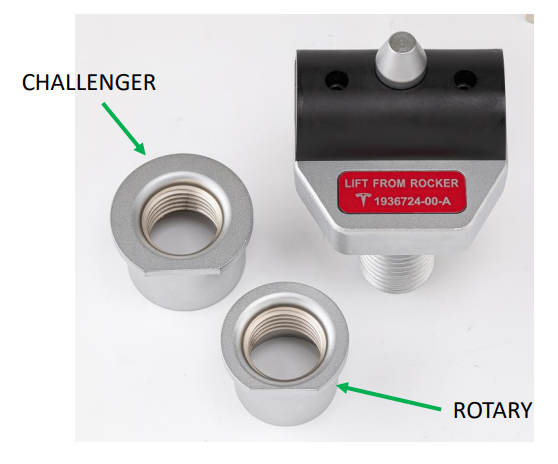

- 其他地区：安装通用举升垫适配器 (1936724-00-A)。

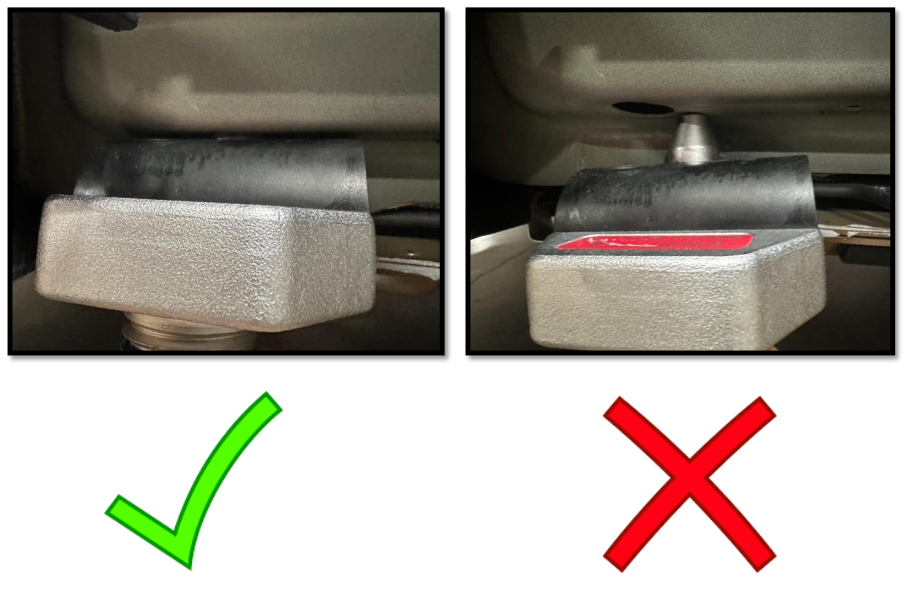

警告请勿使用任何其他举升垫适配器。注欧洲、中东和非洲以外的地区：使用通用举升垫适配器 (1936724-00-A) 代替举升机垫适配器，Model 3 (1453419-00-A。请弃用任何其他版本的举升垫适配器。注通用举升垫适配器在欧洲、中东和非洲尚不可用。请确保在 Model Y 上使用 Model Y 橡胶举升垫，在 Model 3 上使用 Model 3 举升垫。通用举升垫适配器说明：
- 将与举升机类型相匹配的正确螺纹适配器安装到举升机适配器上。

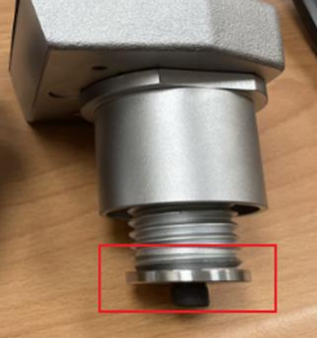

- 确保将螺纹止动垫圈正确安装并紧固至举升机适配器底部。如果未安装螺纹止动垫圈，请勿继续使用举升机适配器。

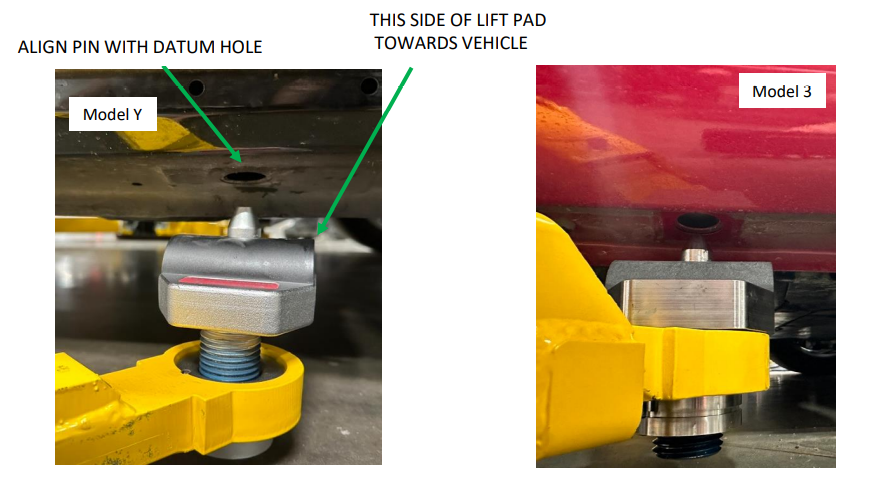

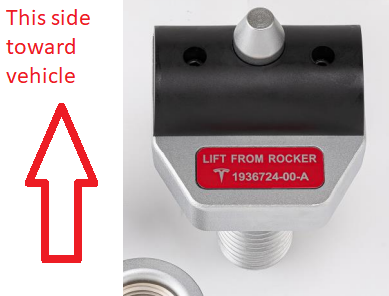

- 将举升机适配器安装到举升臂上，使黑色的举升垫朝向车辆。警告确保适配器安装方向正确。
- 调整举升臂位置，使举升机适配器与车辆上的固定销孔对齐。
- 抬起举升臂，将举升垫完全放置到车辆上。
- 确保所有 4 个适配器均已完全就位在车辆上。
-
将车辆举升到适宜的作业高度。
警告验证车辆稳固停放在举升机上。
- 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
-

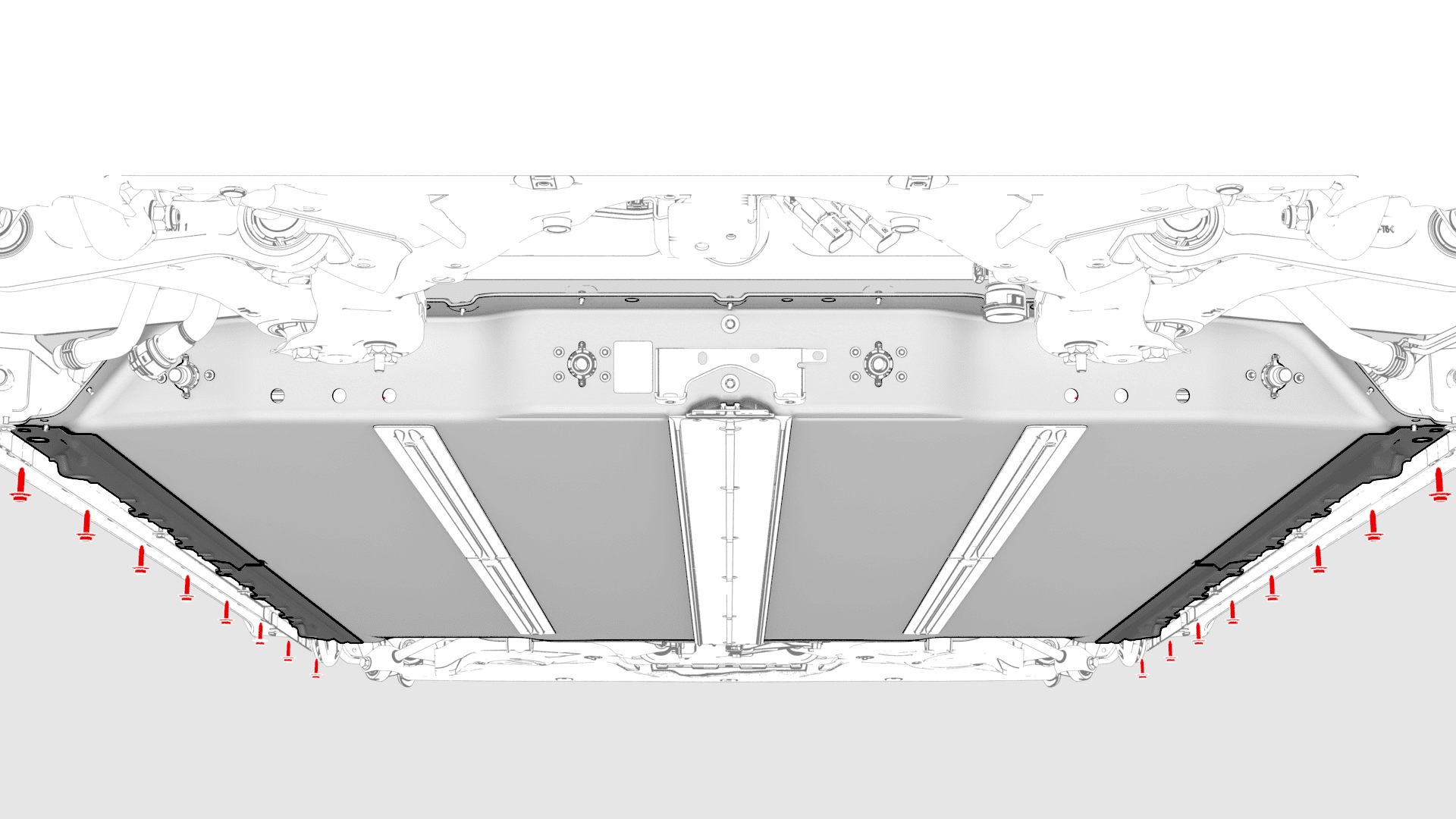

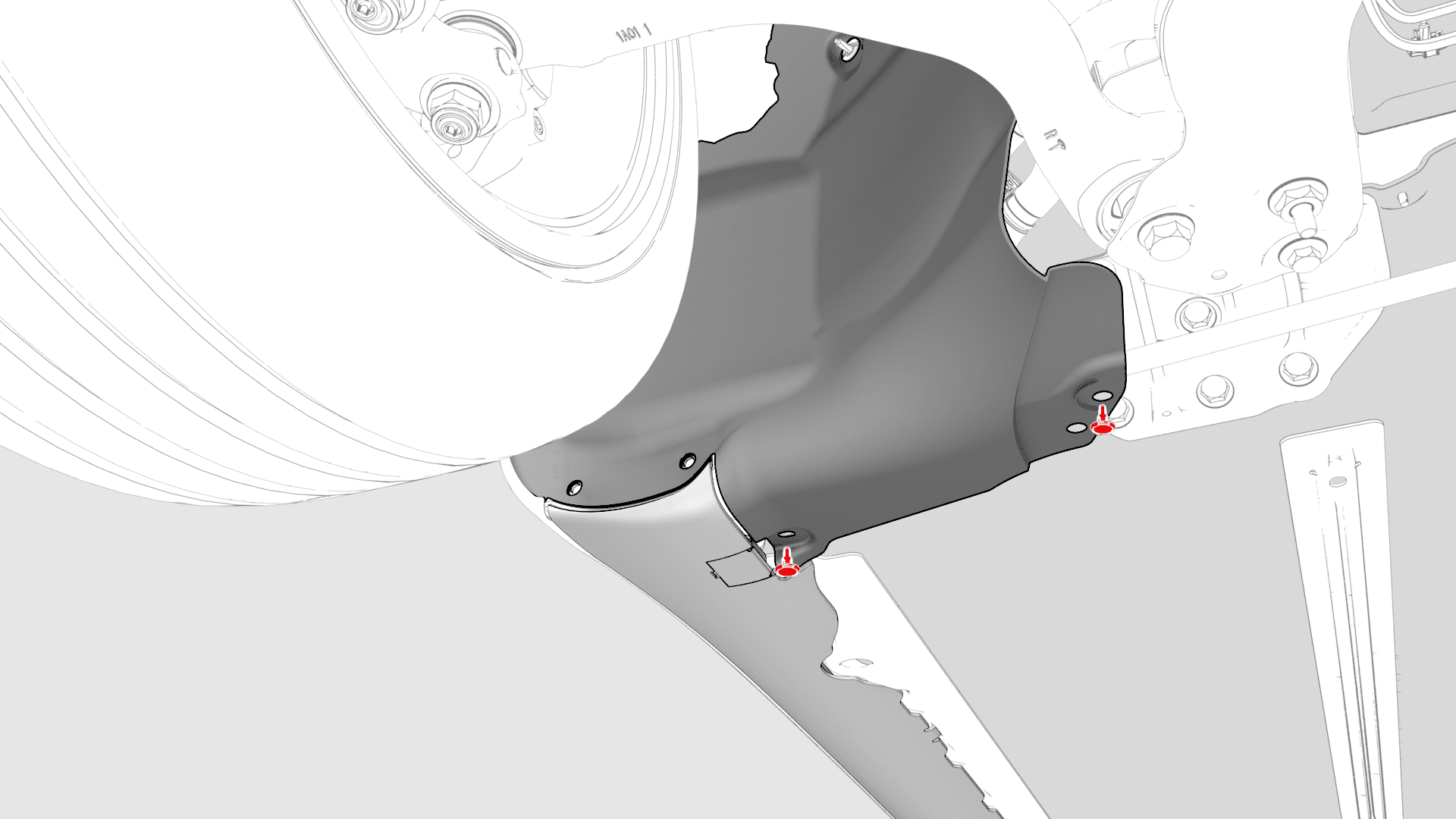

松开左右轮拱内衬底部边缘四周的卡子。
- 安装弹力带，将左右轮拱内衬拉离高压电池并露出冷却液软管。
- 拆下高压电池前滑板。请参阅滑板 - 高压电池 - 前部（拆卸和更换）。
-

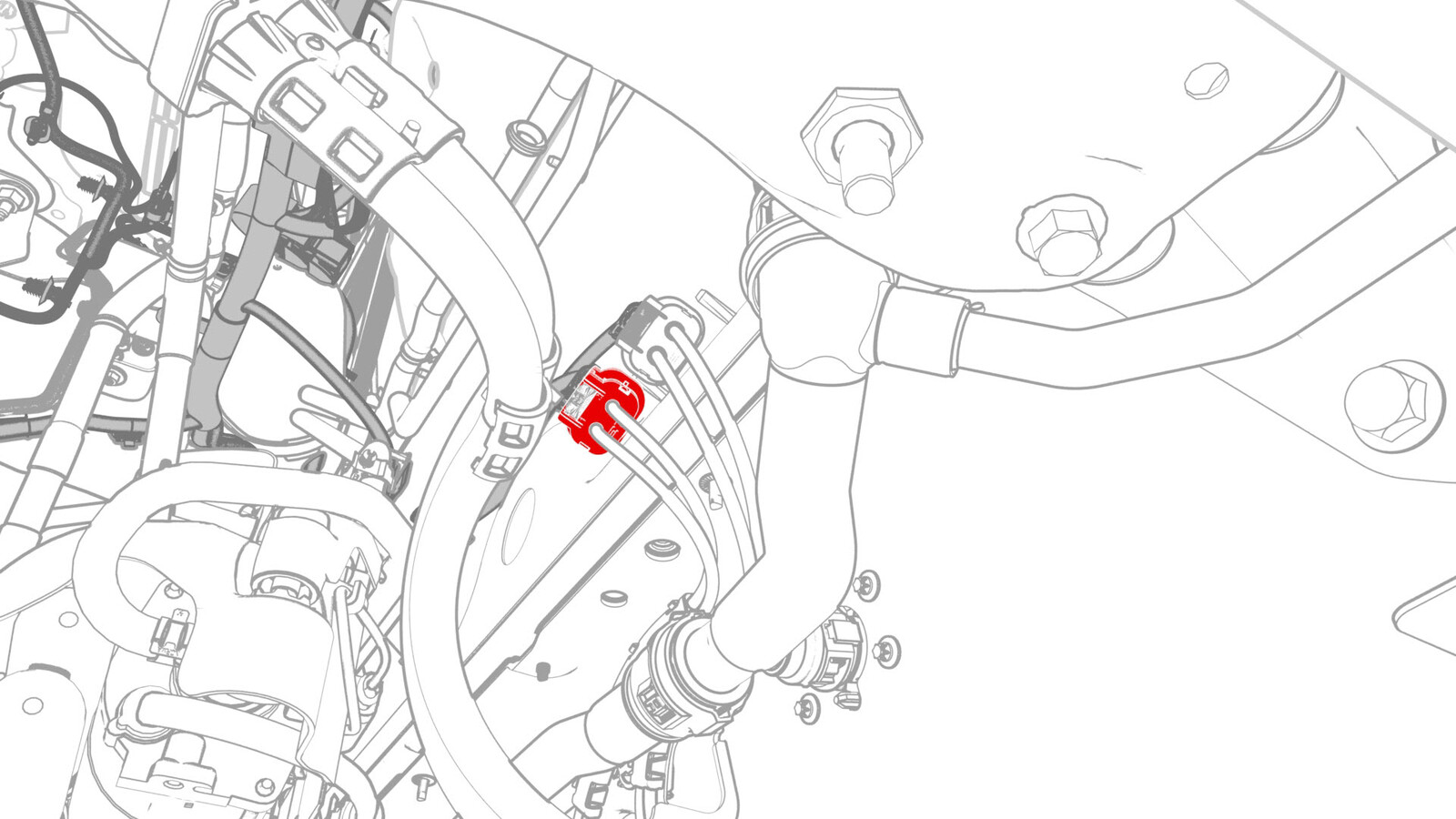

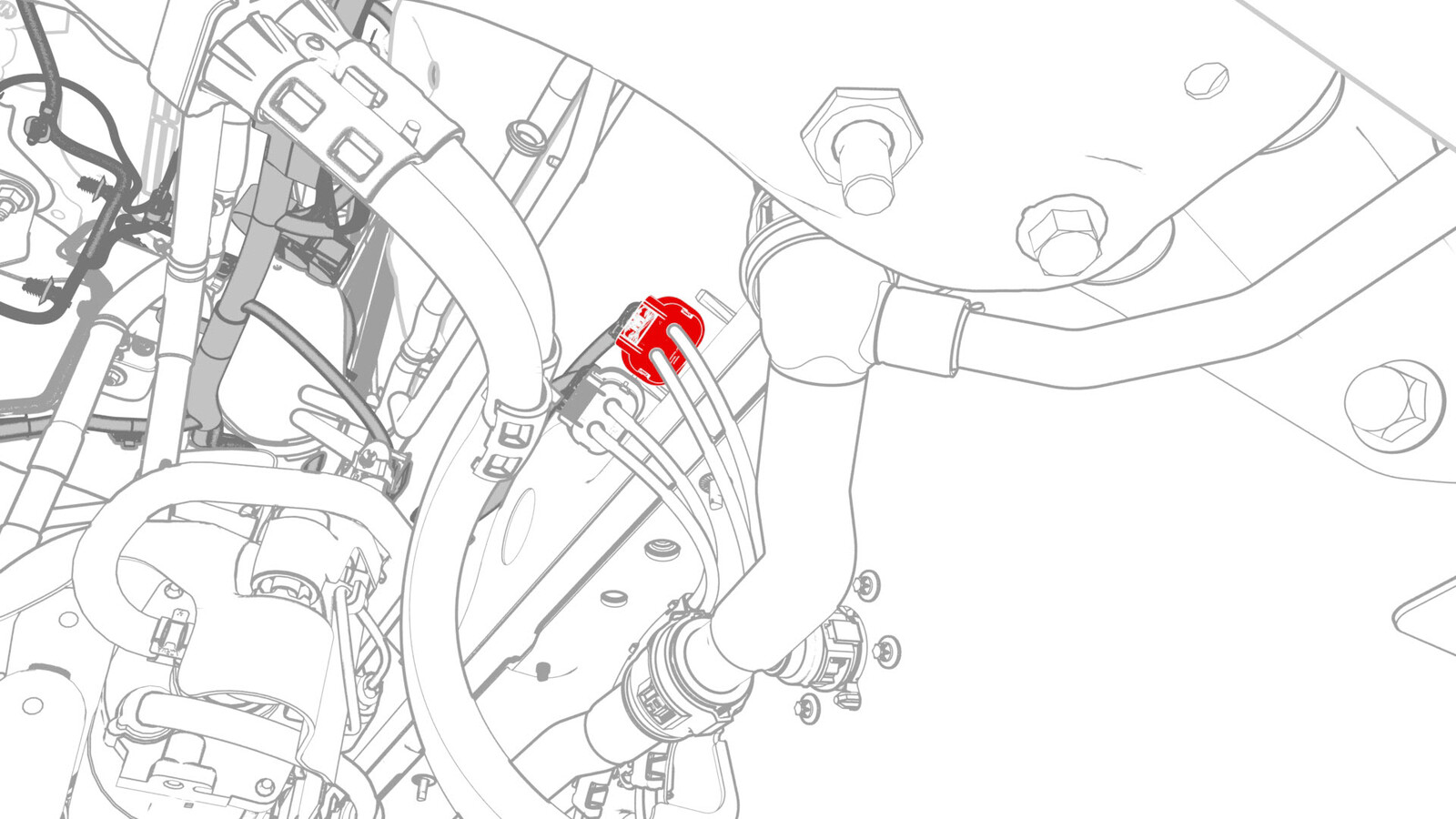

将电气线束从正温度系数加热器高压连接器上断开，然后将电气线束从支架上松开。
注正温度系数加热器高压连接器仅适用于不带加热泵款车辆。若为带加热泵款车辆，请转至下一步。
-
将电气线束从交流高压连接器上断开，然后将电气线束从支架上松开。
- 在高压电池的右前角下方放置一个冷却液排放容器。
-

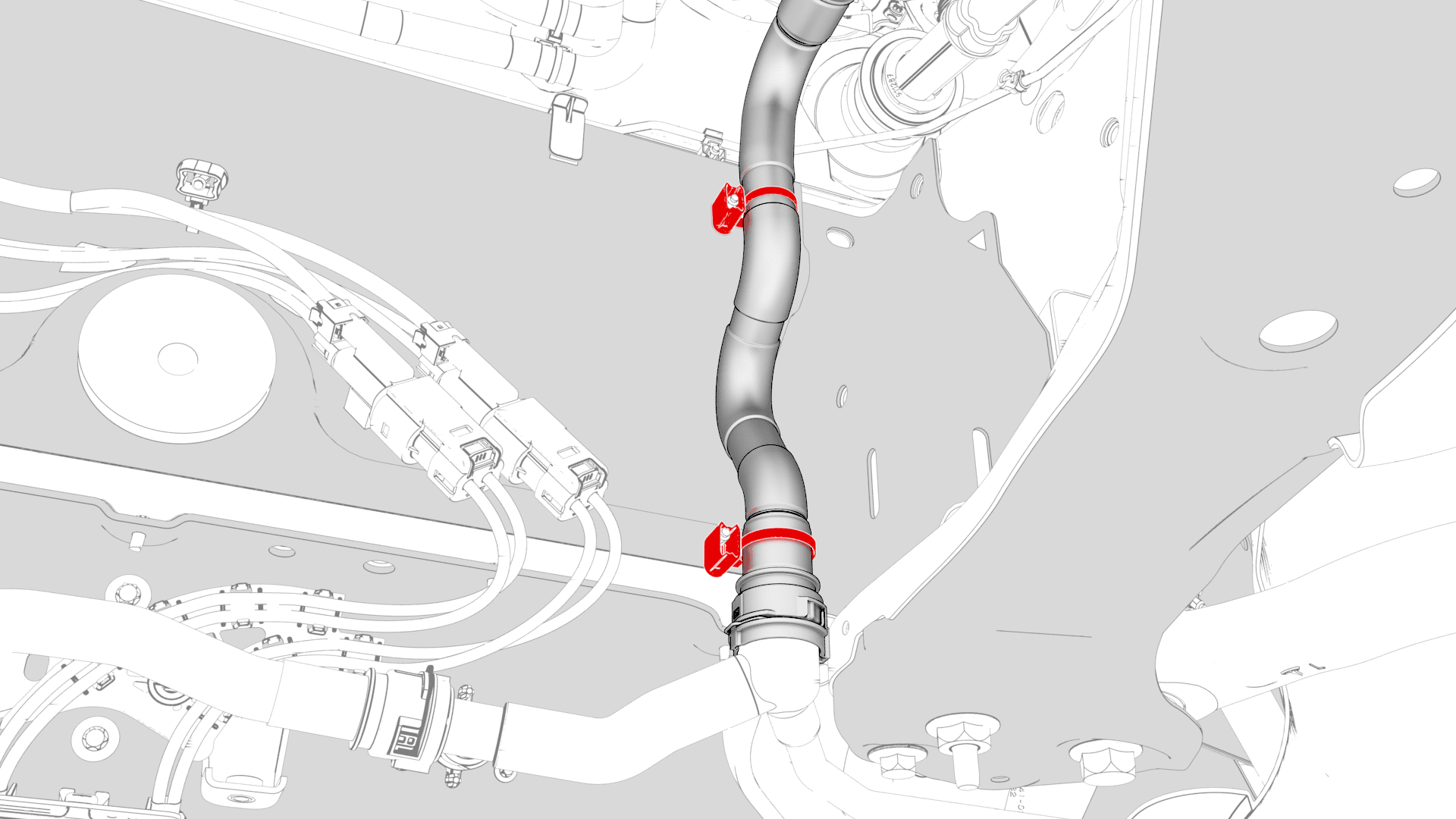

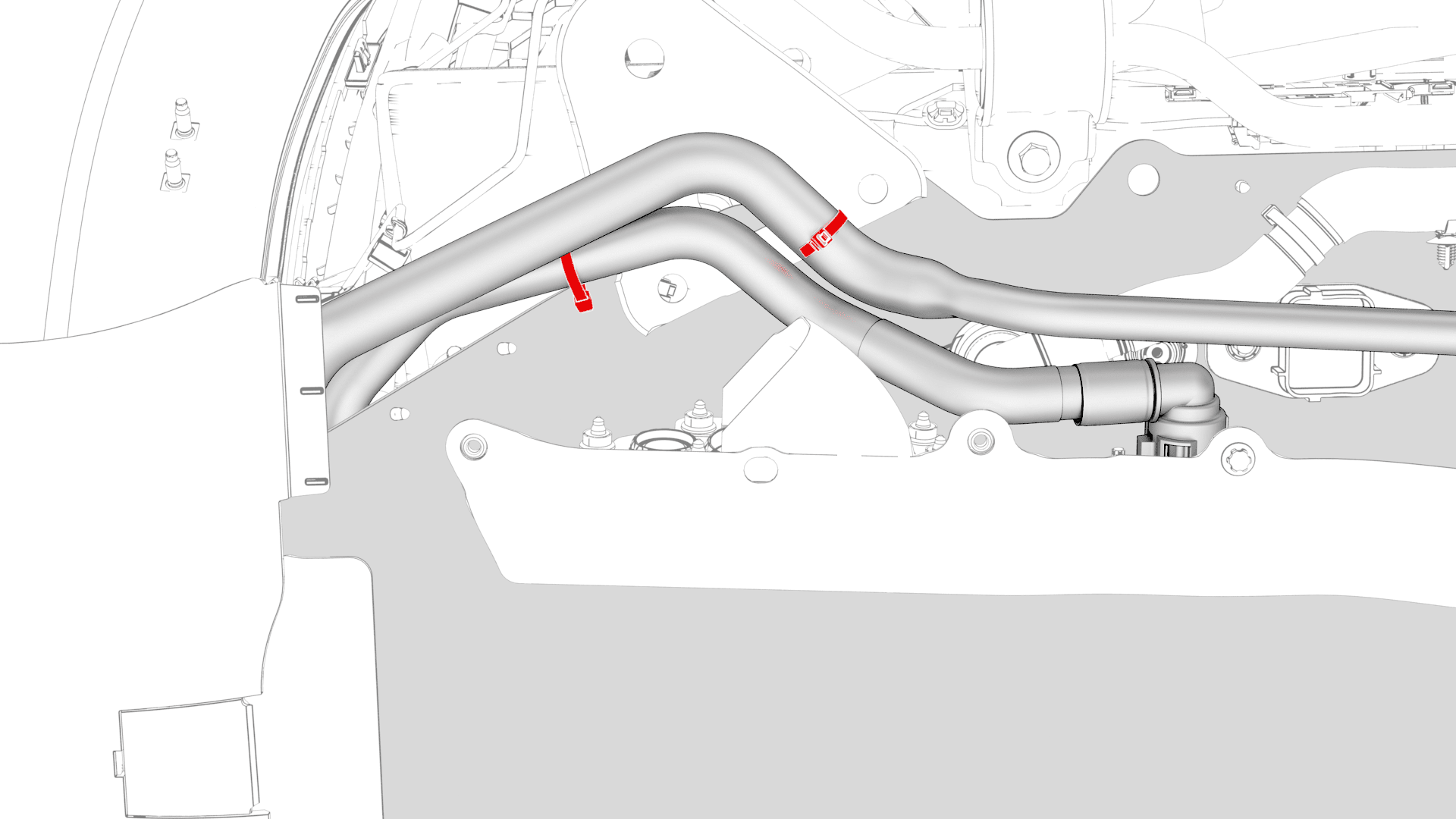

松开卡子，断开车辆右侧动力总成回流软管，然后立即插接外螺纹接头和内螺纹接头。
-
松开卡子，断开车辆右后部动力总成供给软管，然后立即插接外螺纹接头和内螺纹接头。
- 将冷却液排放容器放置在高压电池左前角下方。
-
松开卡子，断开车辆左侧高压电池回流软管，然后立即插接外螺纹接头和内螺纹接头。
-
松开将电池至冷却器软管固定到车身的卡子。
-
松开卡子，将冷却器至高压电池软管从车辆左侧歧管上断开，然后立即插接外螺纹接头和内螺纹接头。
- 取走车辆下方的冷却液排放容器。
- 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 放置支架以支撑后副车架前部。
-

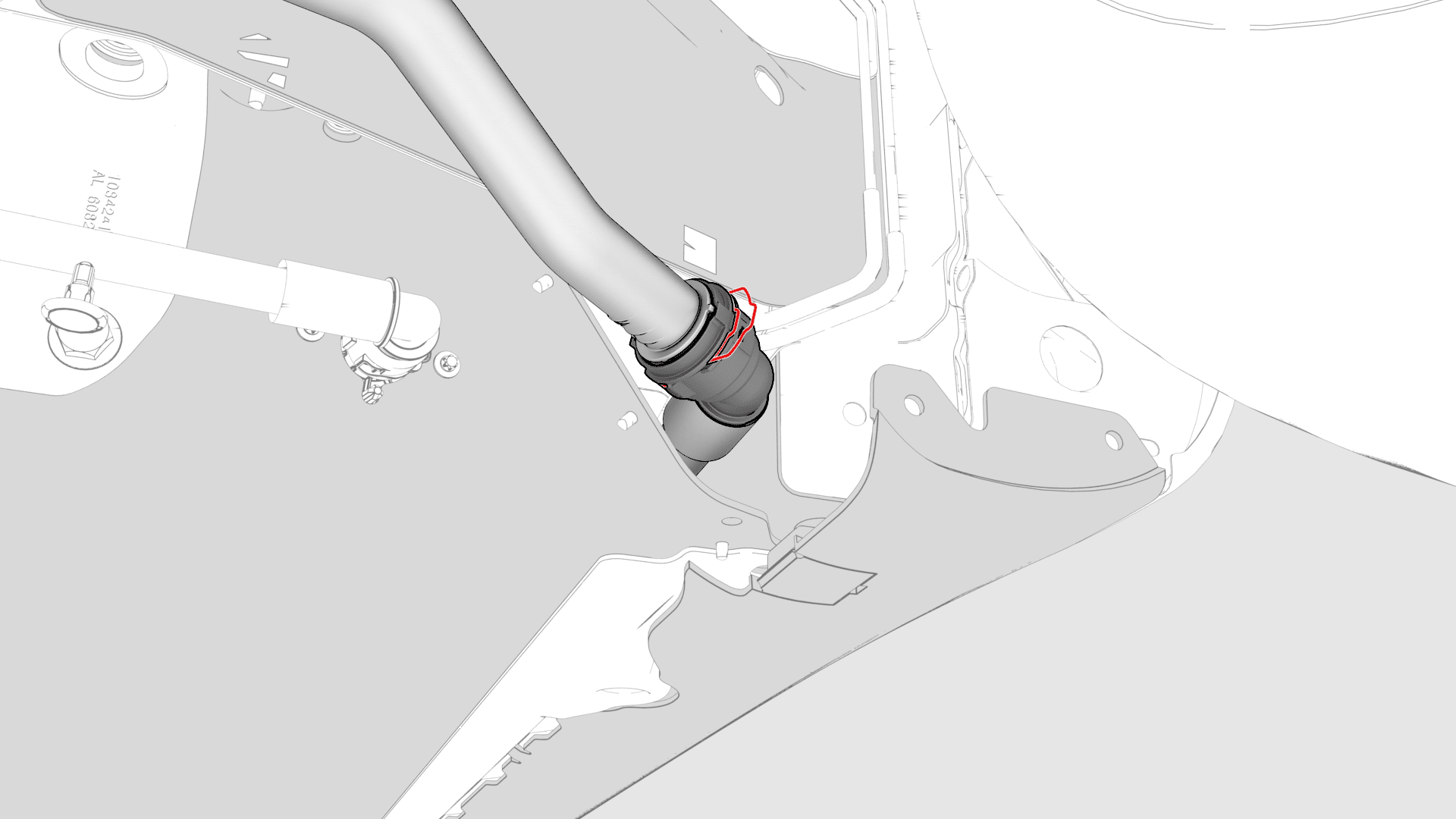

松开将冷却液软管固定到左侧剪力板的树形头卡子。
-

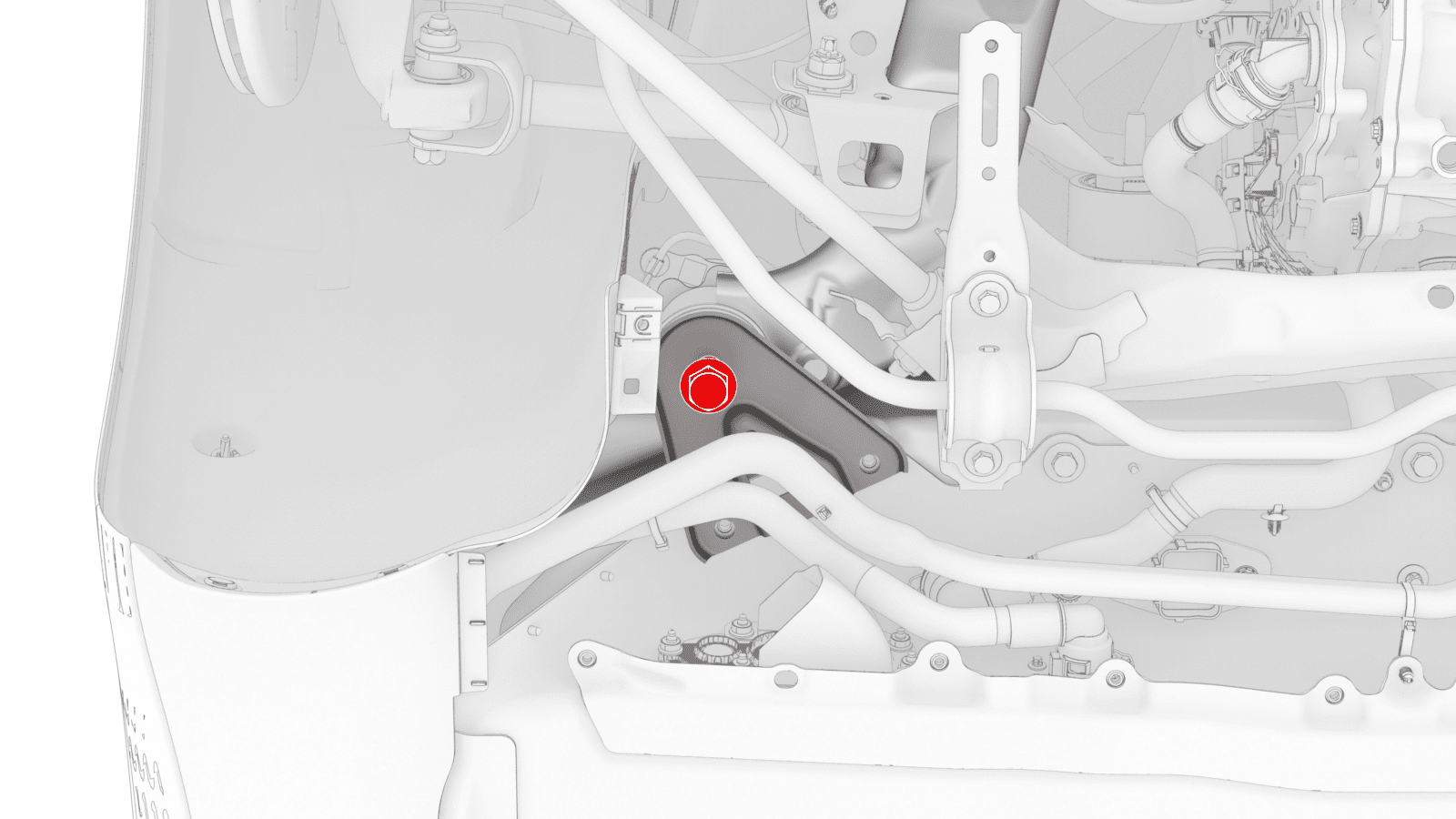

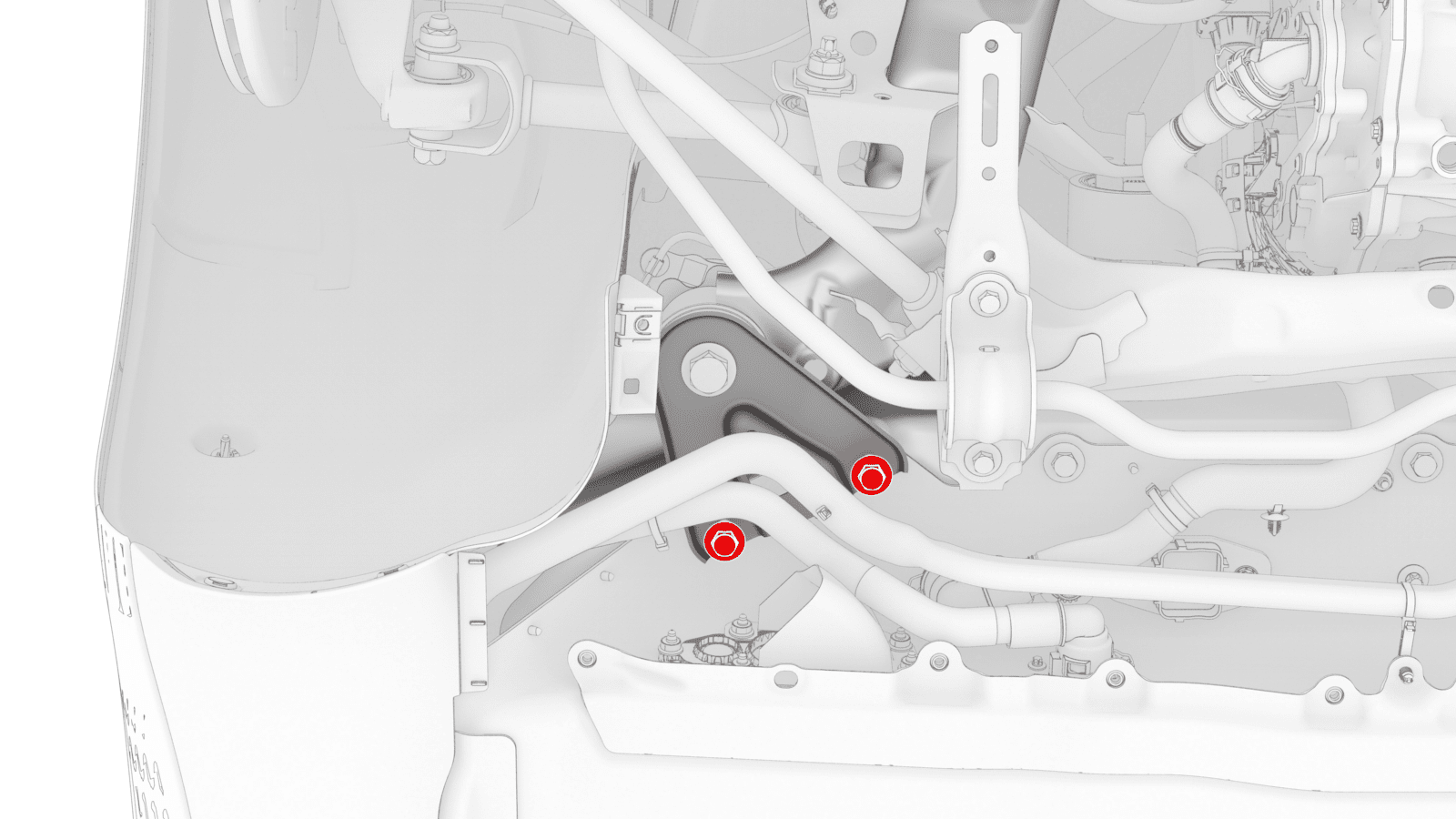

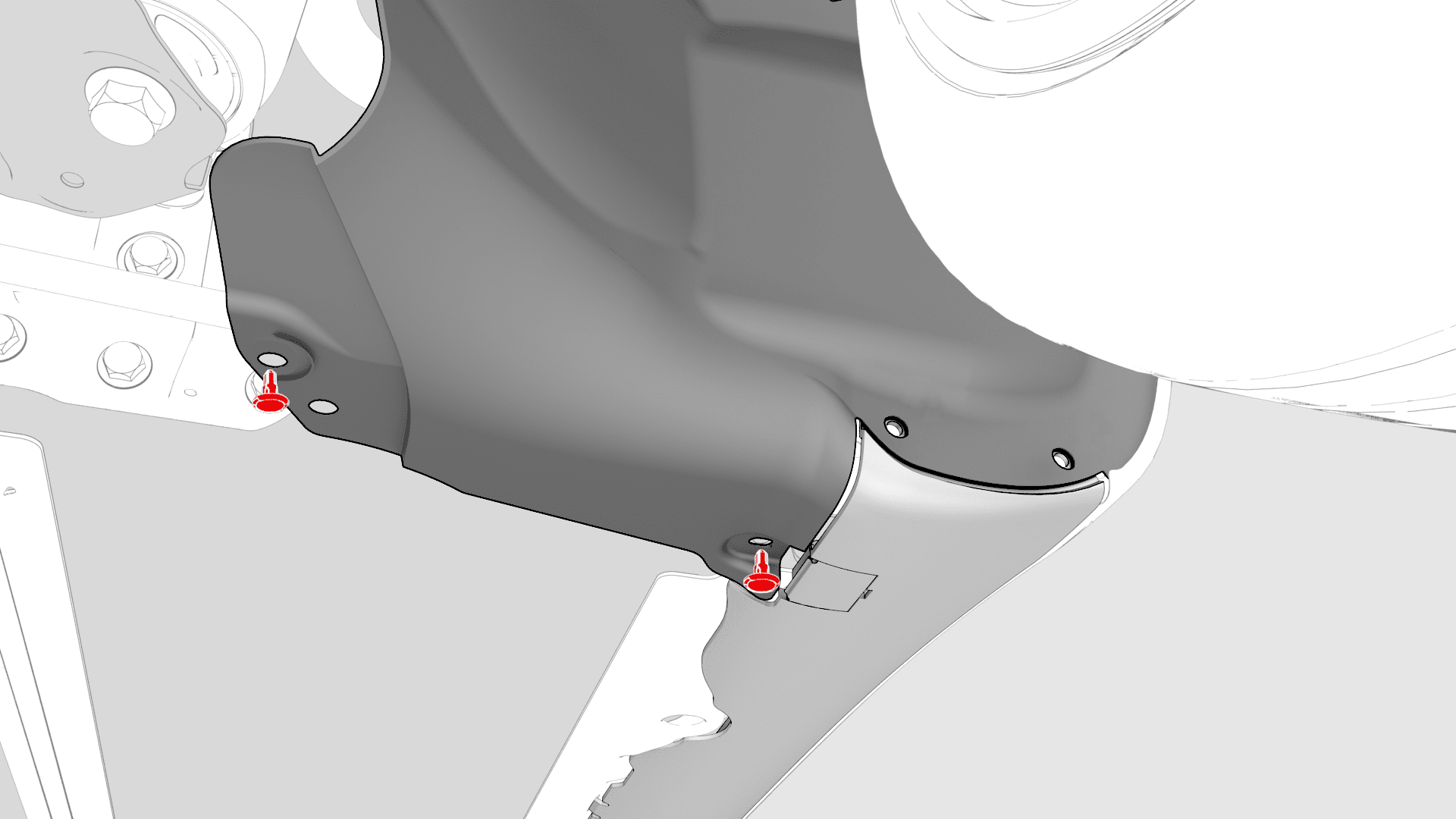

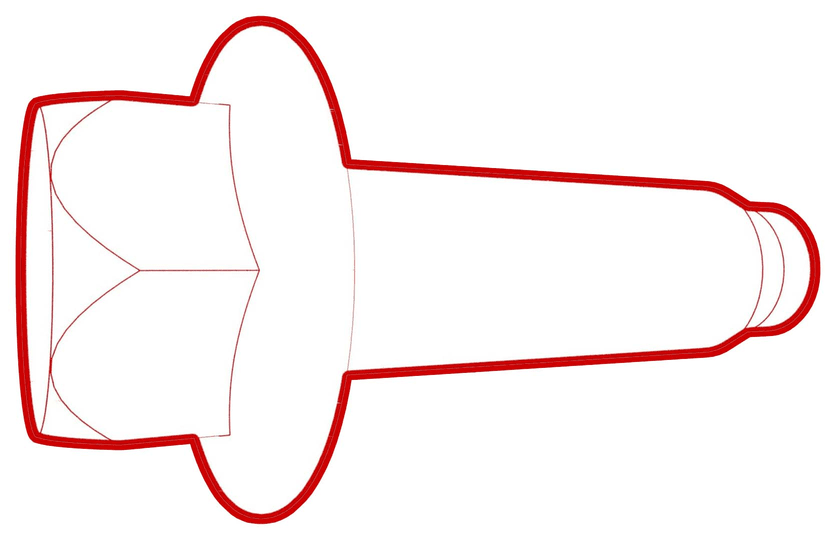

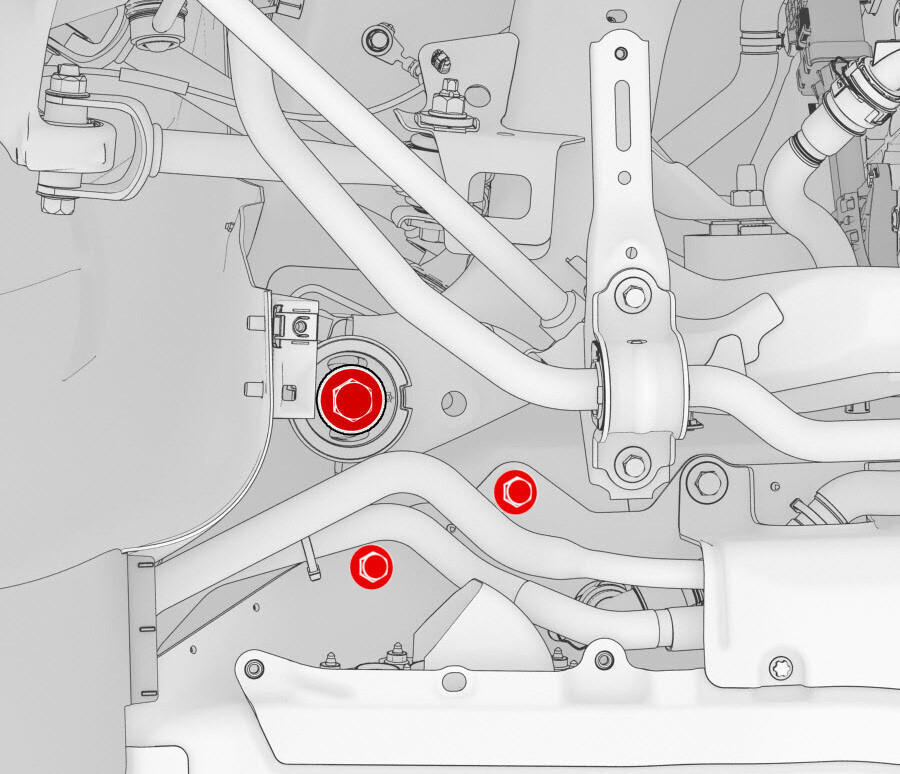

拆下将左侧剪力板固定到车身的小号螺栓。
-

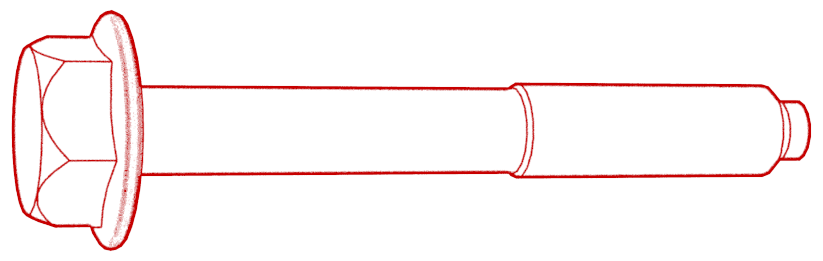

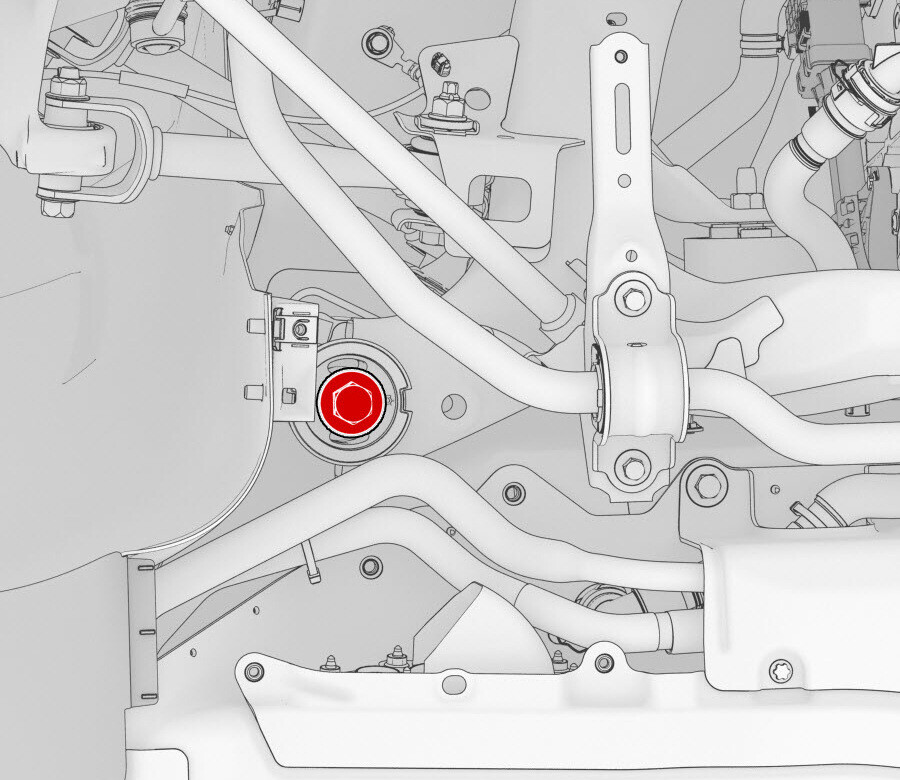

拆下将左侧剪力板和后副车架固定到车身的大号螺栓，然后拆下左侧剪力板。
-
重新安装大号螺栓，然后手动将螺栓紧固到后副车架上。
- 对右侧剪力板重复第92步至第95步。
- 将支撑架从后副车架下方移走
-
在协助下，将电池操作台放置到位，然后降低车辆，以支撑高压电池。
注对齐电池操作台，以便能通过电池操作台开口接触高压电池中间 4 个螺栓。
- 拆下高压电池后滑板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
- 在高压电池左后侧下方放置冷却液排放容器。
-

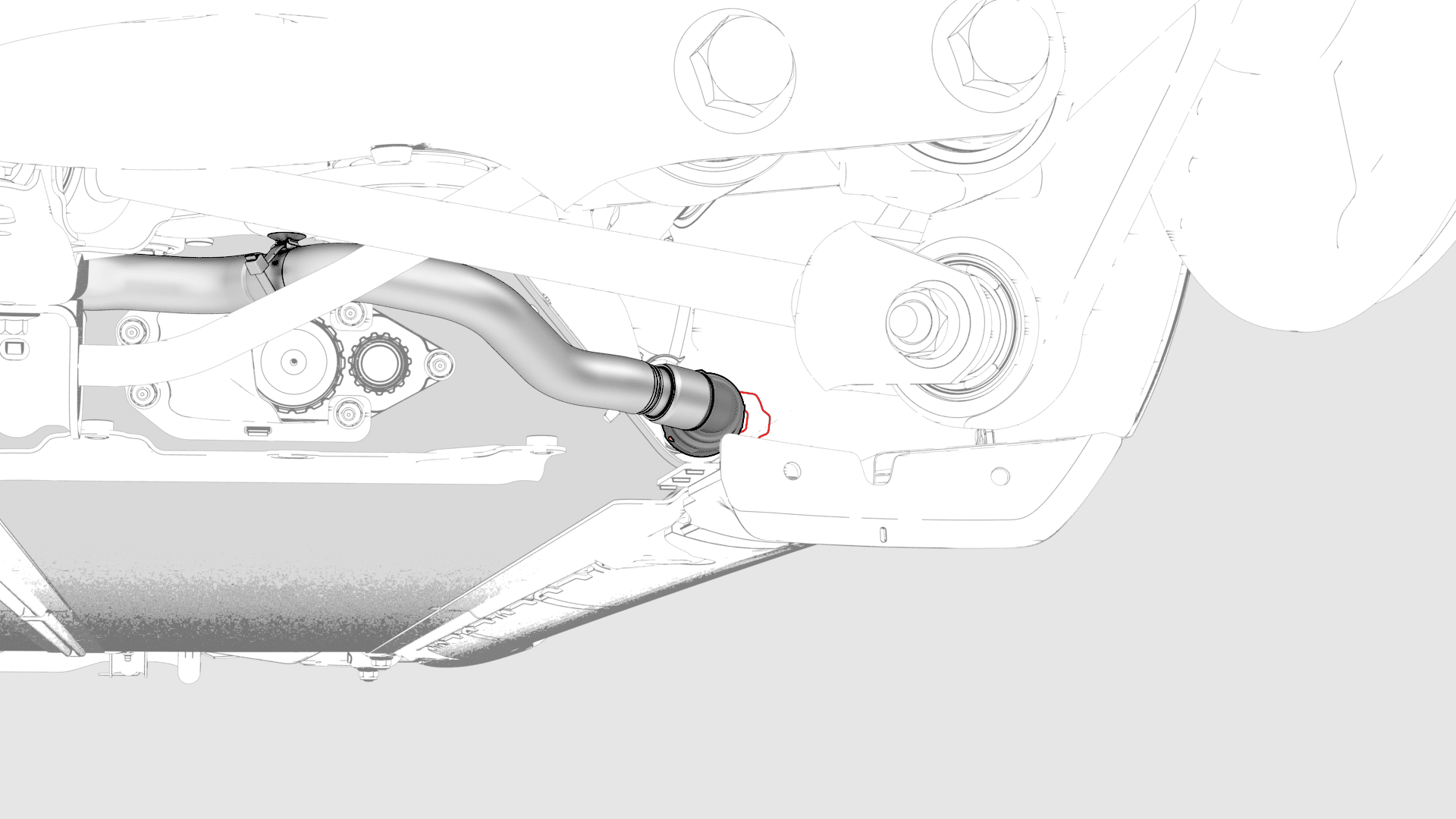

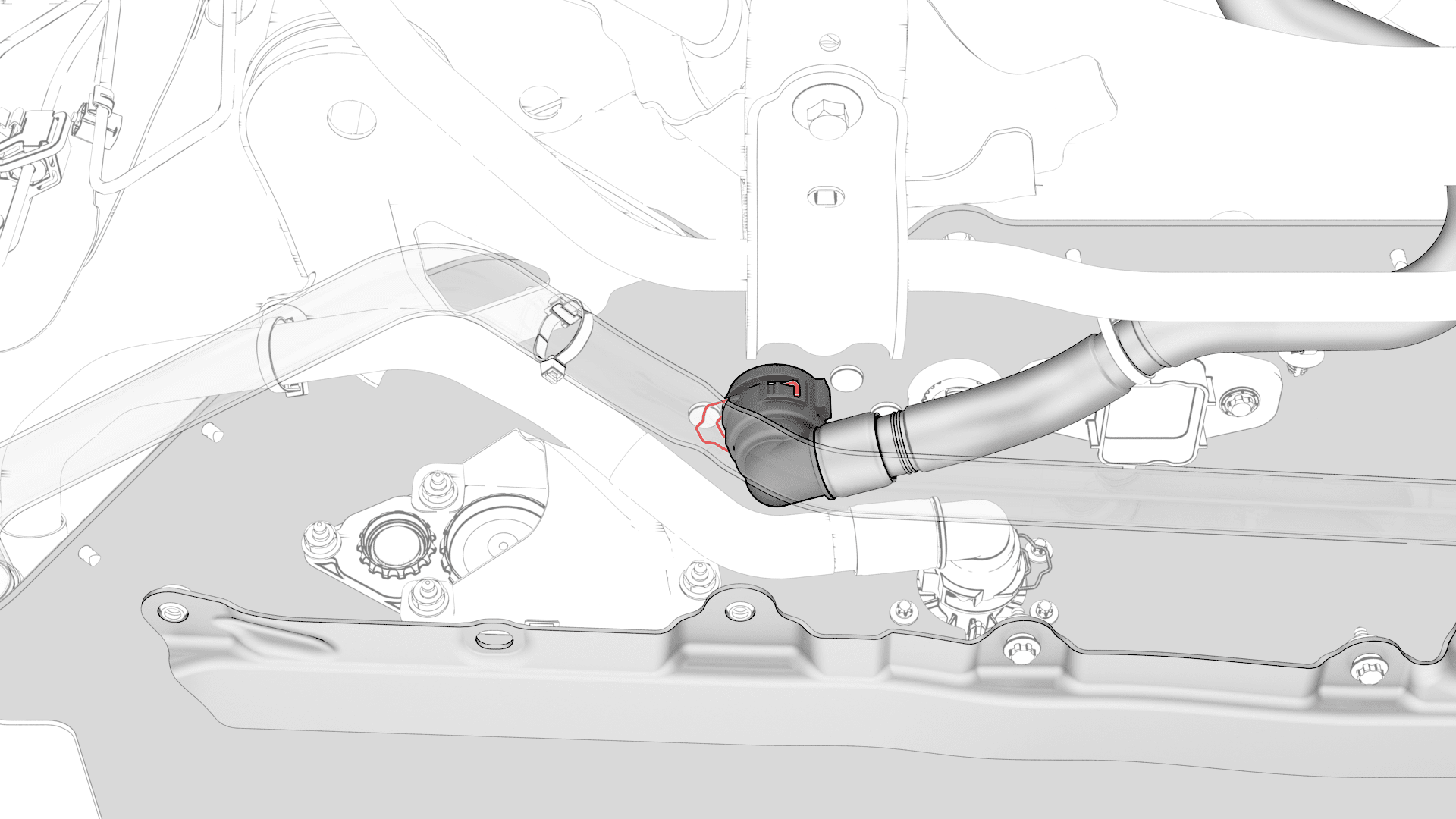

松开卡子，将后驱动单元变流器入口软管从高压电池仓底部左侧断开，然后立即堵上外螺纹接头和内螺纹接头。
- 在高压电池右后侧下方放置冷却液排放容器。
-
松开卡子，将冷却液出口软管从动力总成回流软管上断开，然后立即堵上外螺纹接头和内螺纹接头。
- 取走车辆下方的冷却液排放容器。
-

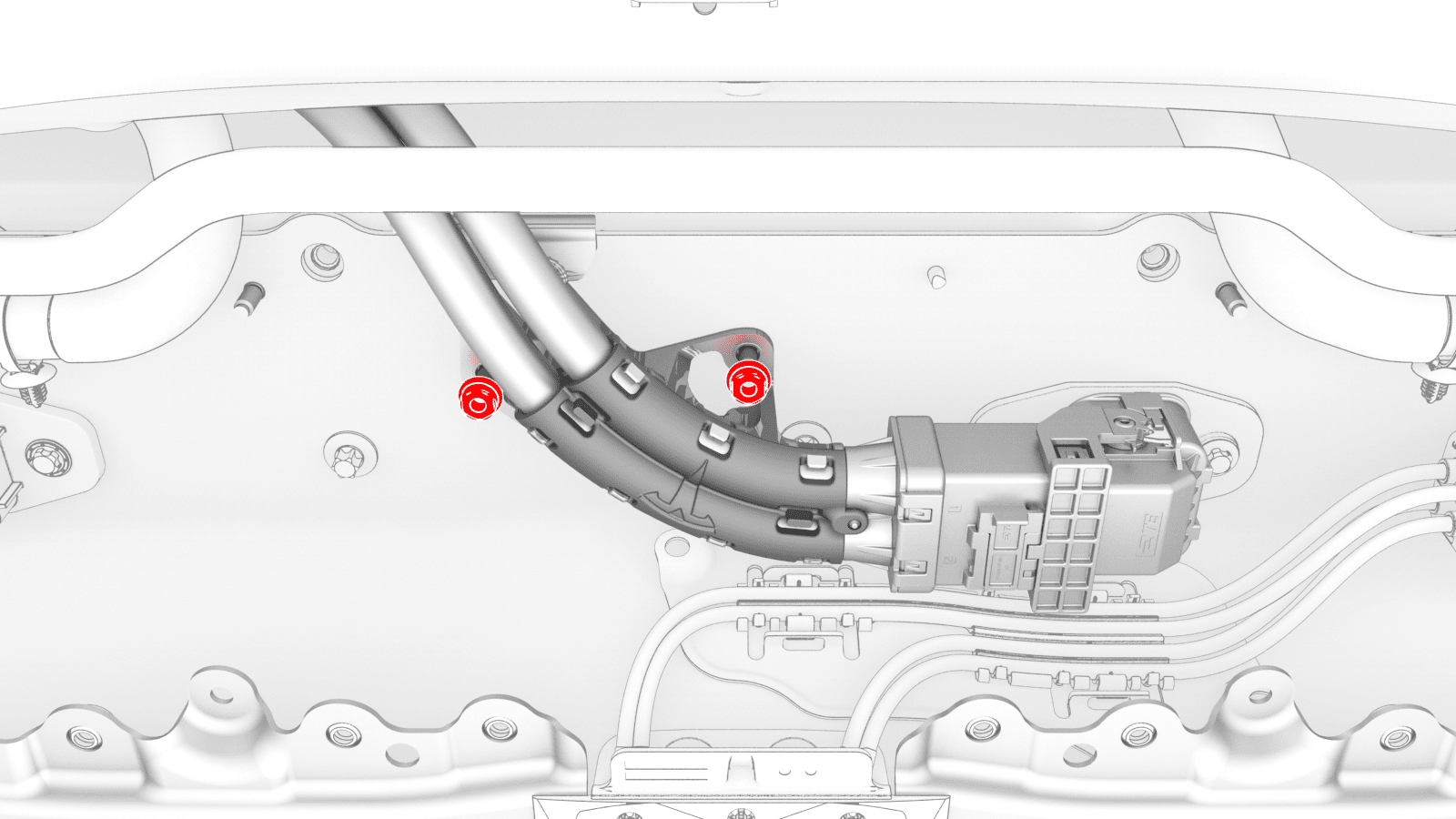

拆下将后驱动单元高压电气线束支架固定到高压电池的螺母。
-

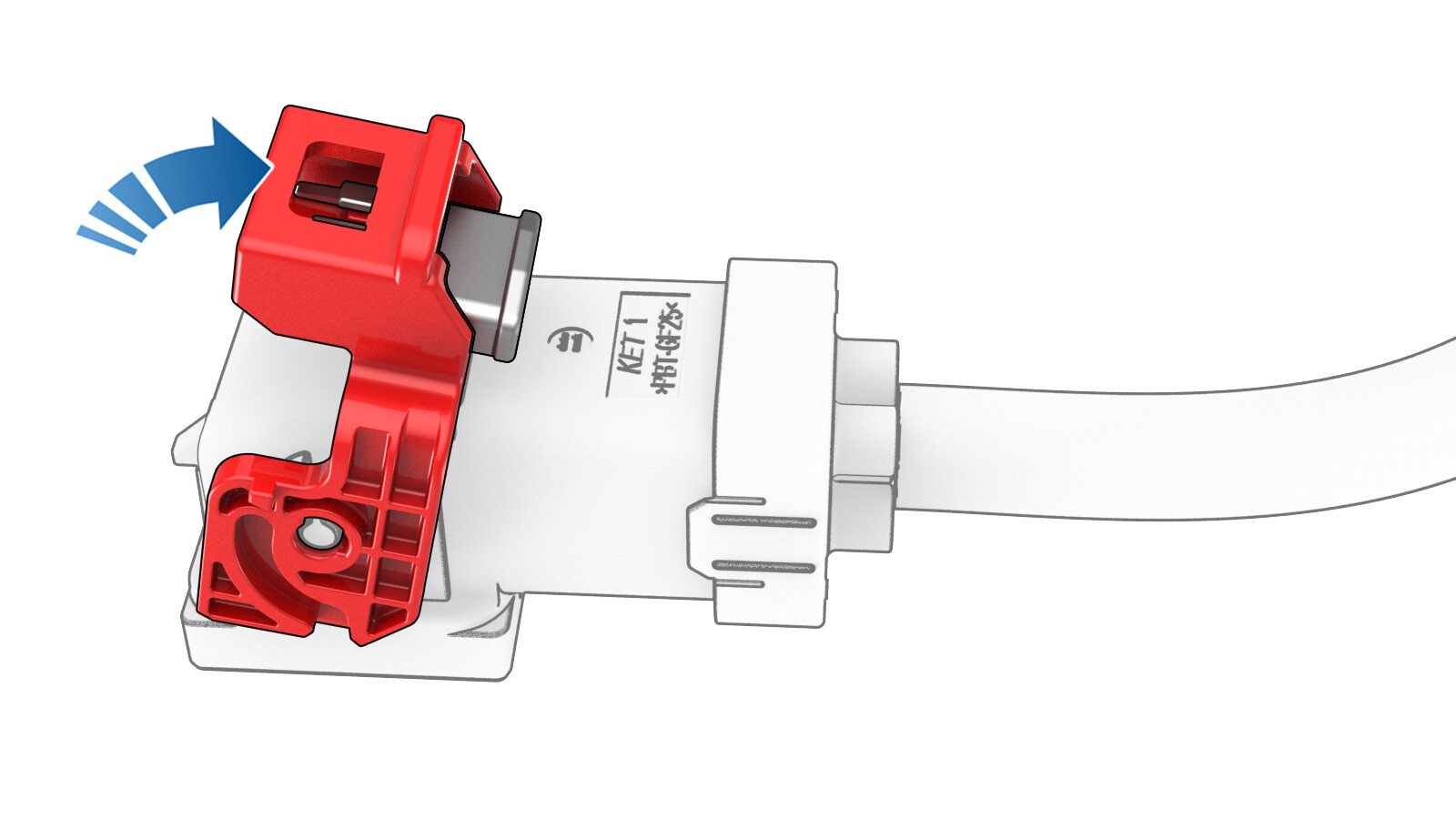

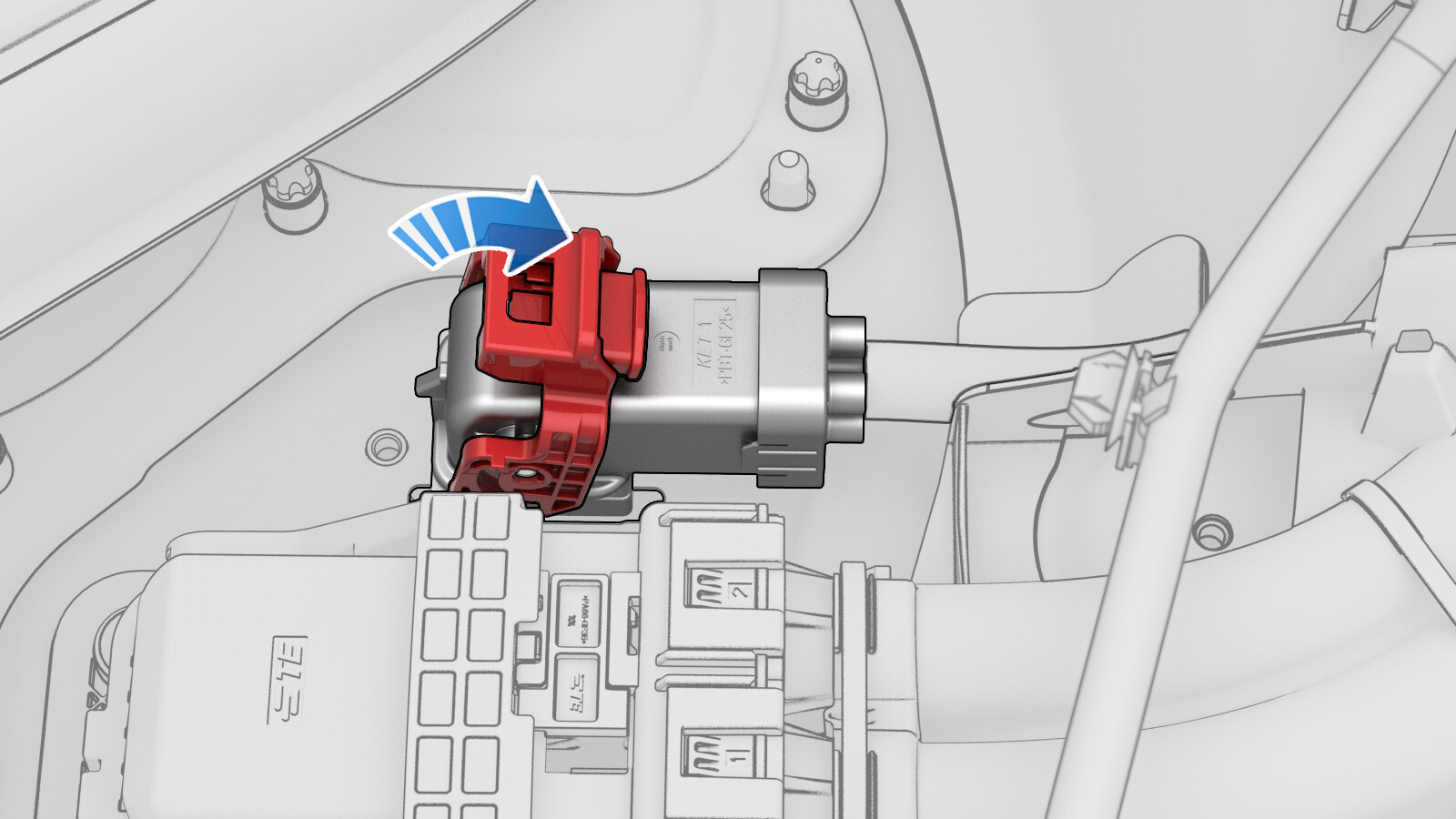

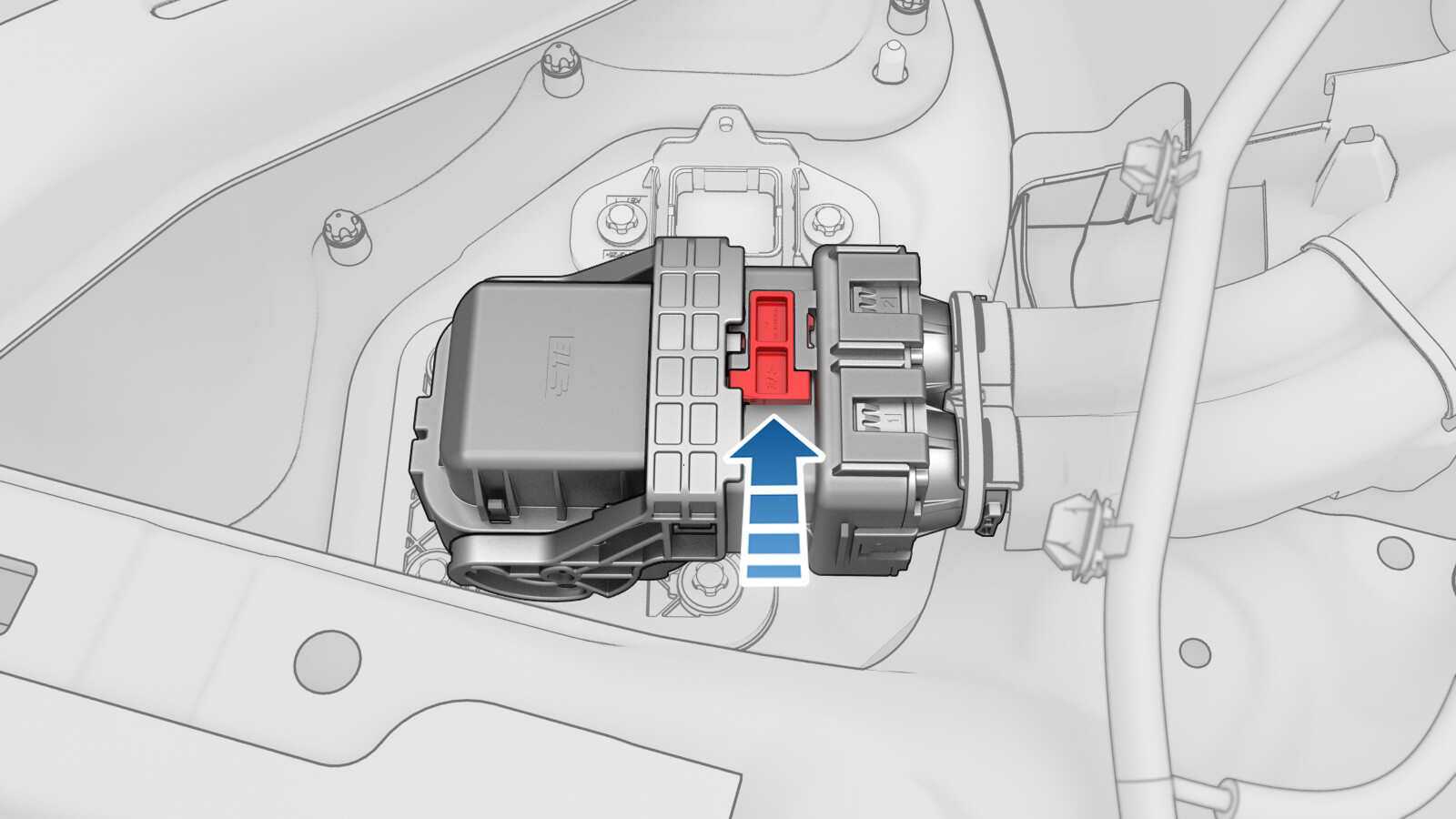

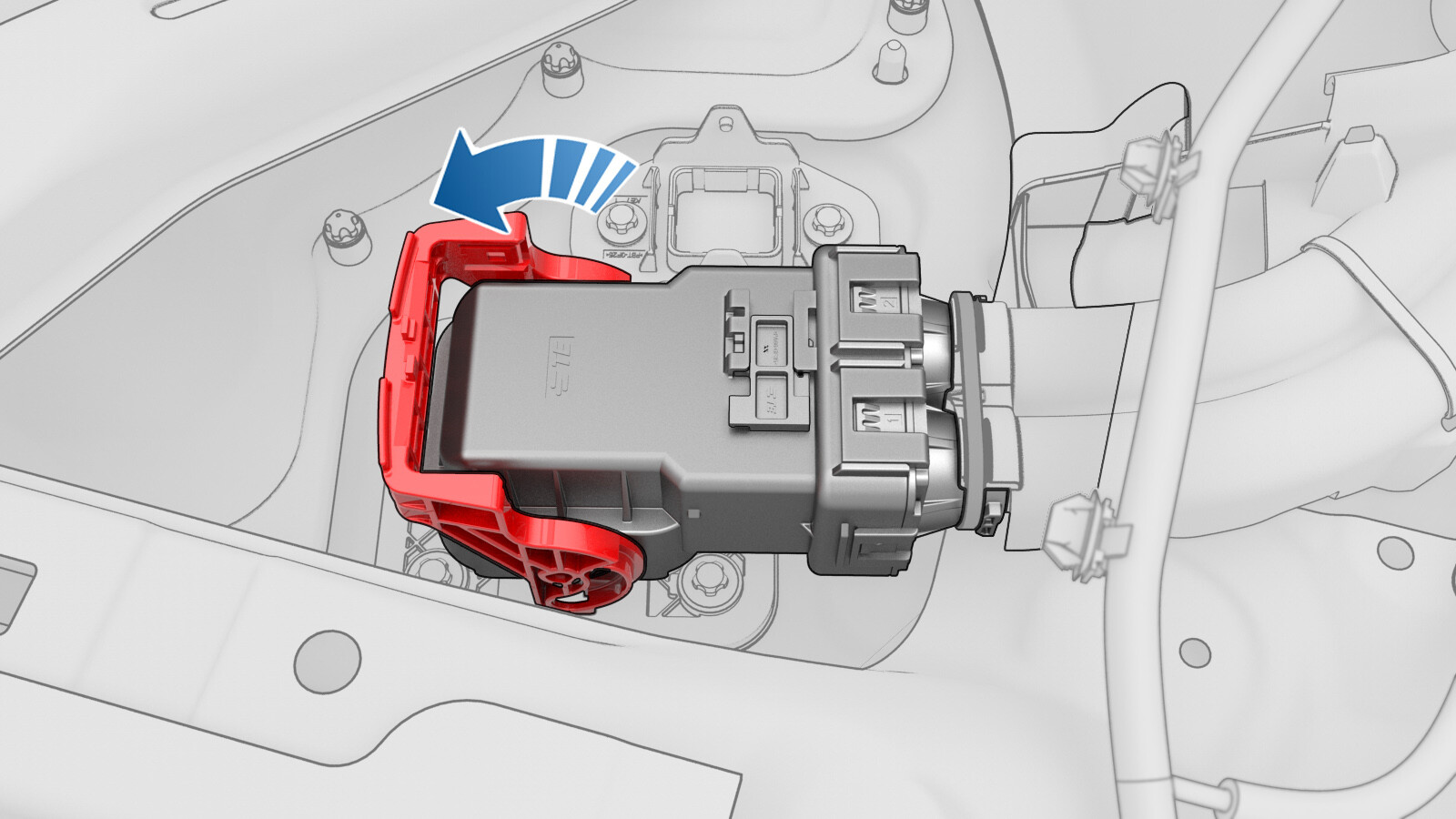

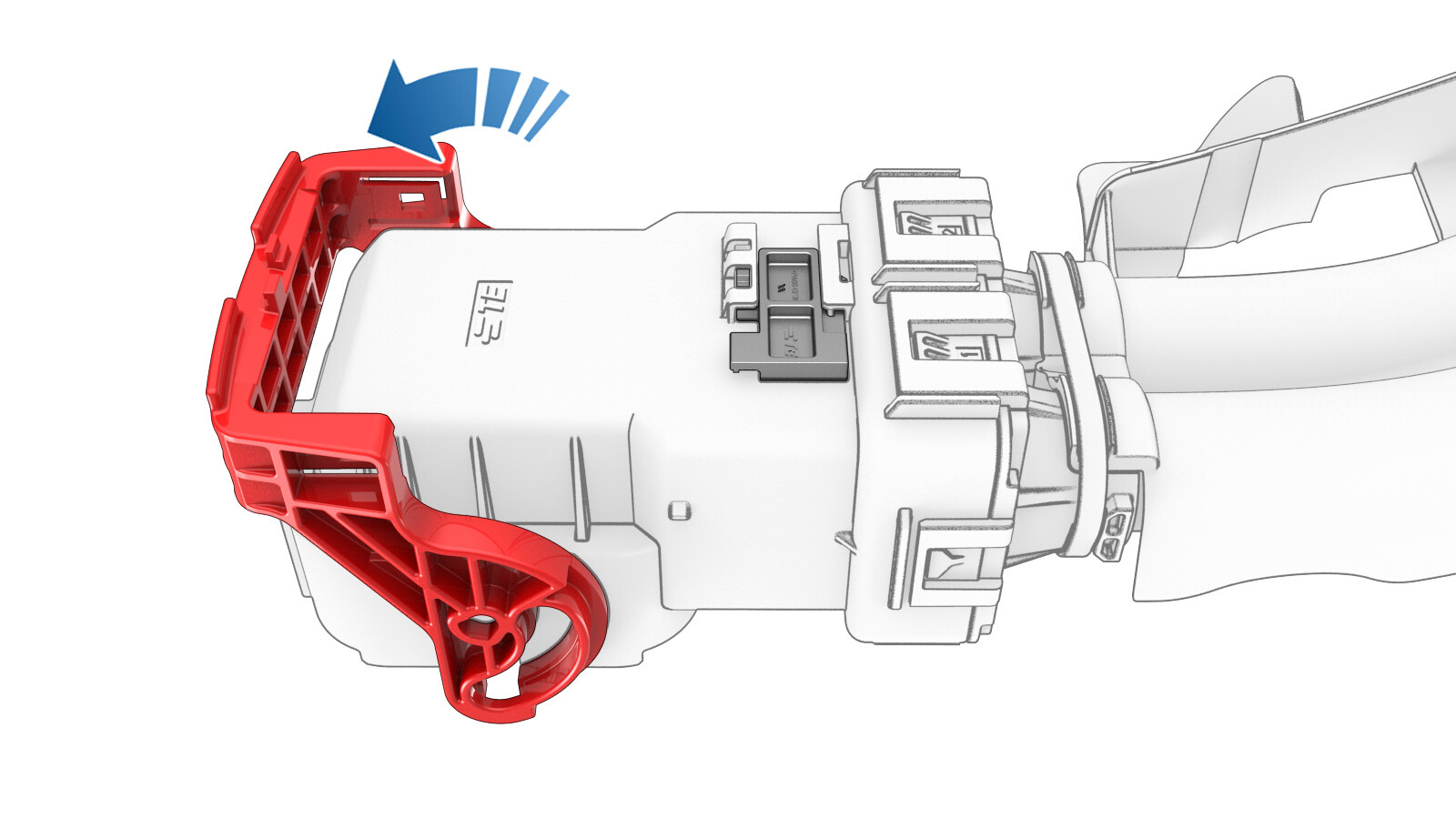

滑动释放装置，将后驱动单元至高压电池线束处的高压电池后驱动单元连接器把手从固定位置解锁。
-
将高压电池后驱动单元连接器把手抬至最高处。

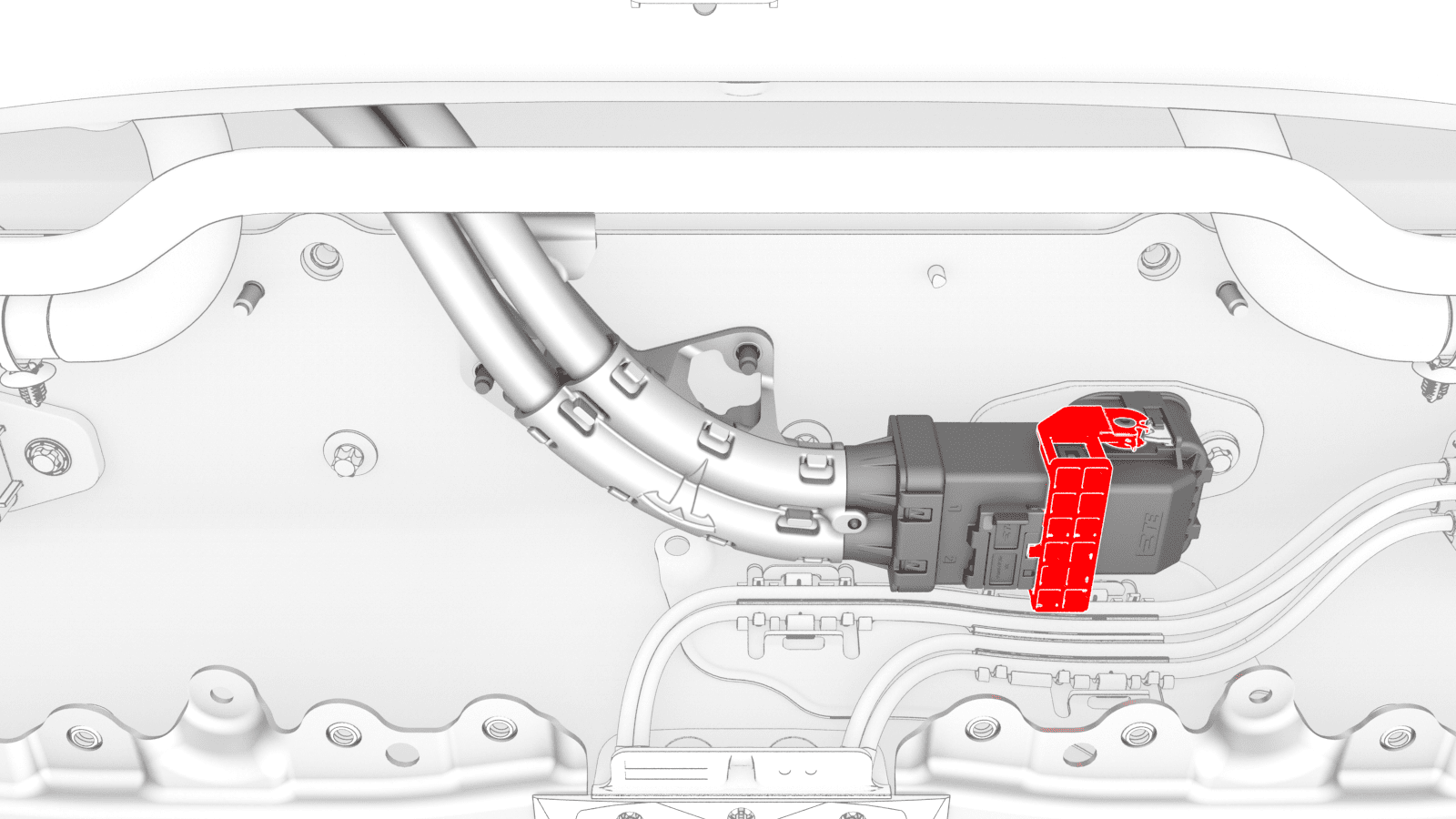

- 将高压电池后驱动单元连接器从高压电池接头上拆下。
-

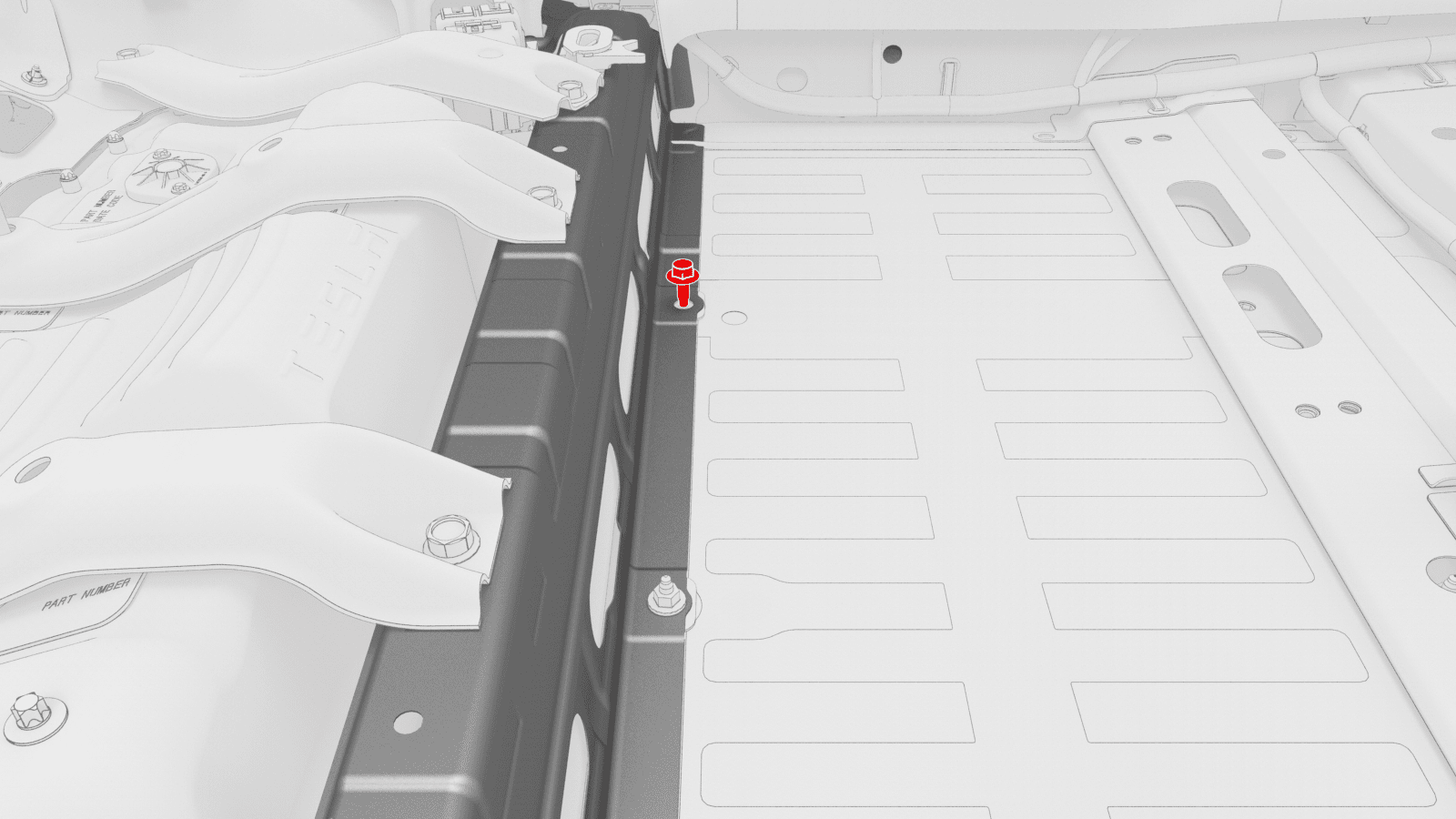

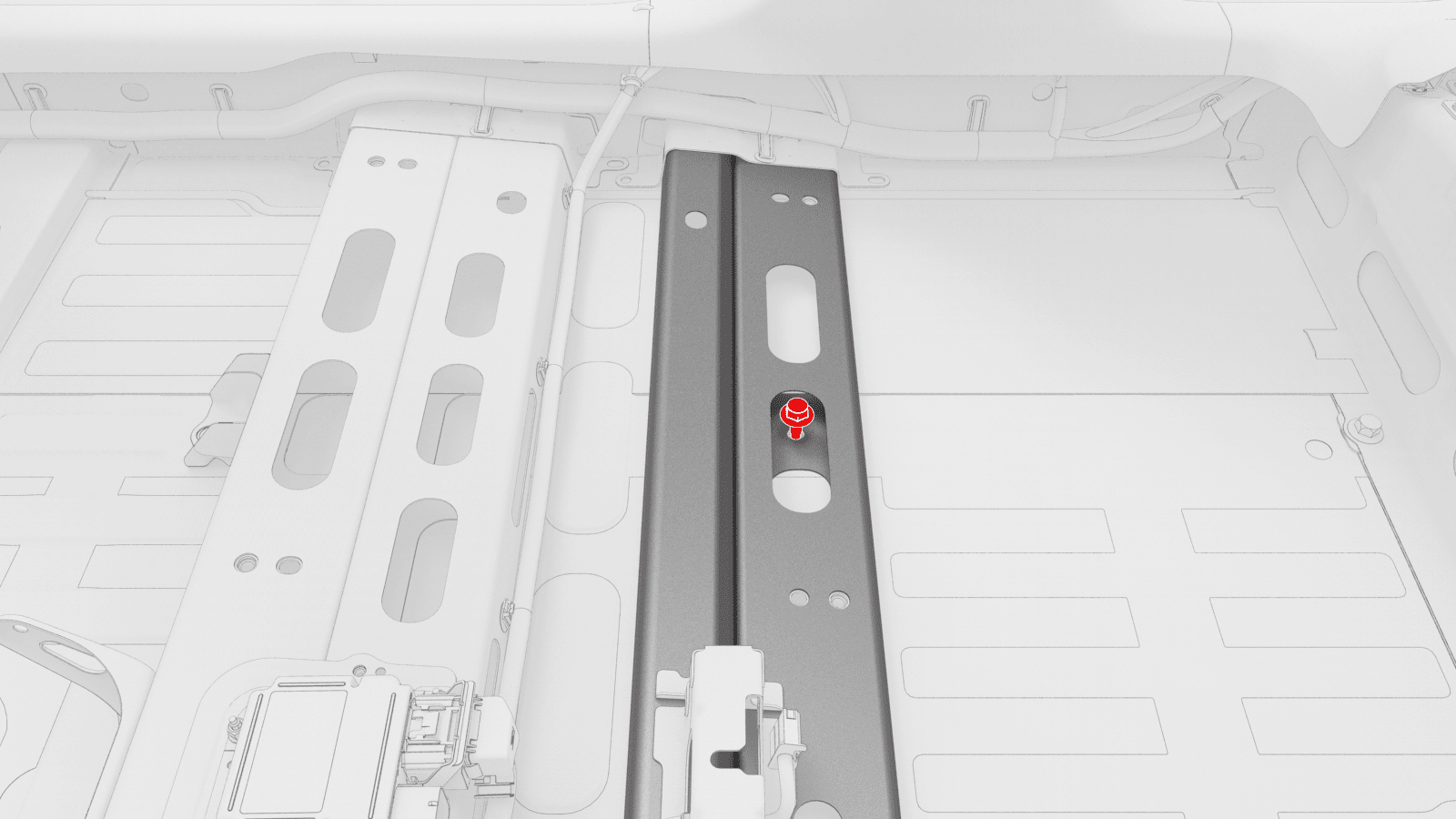

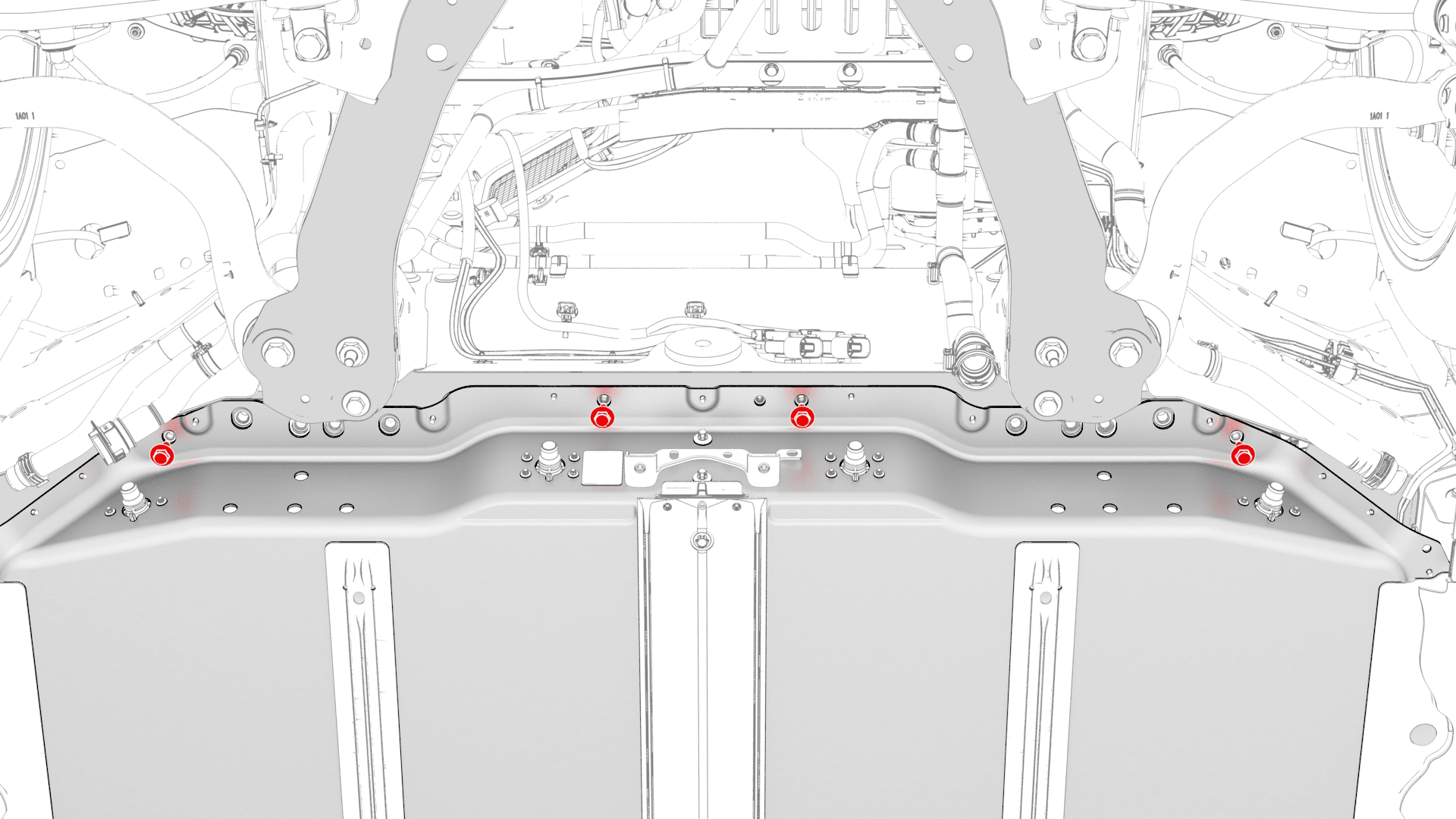

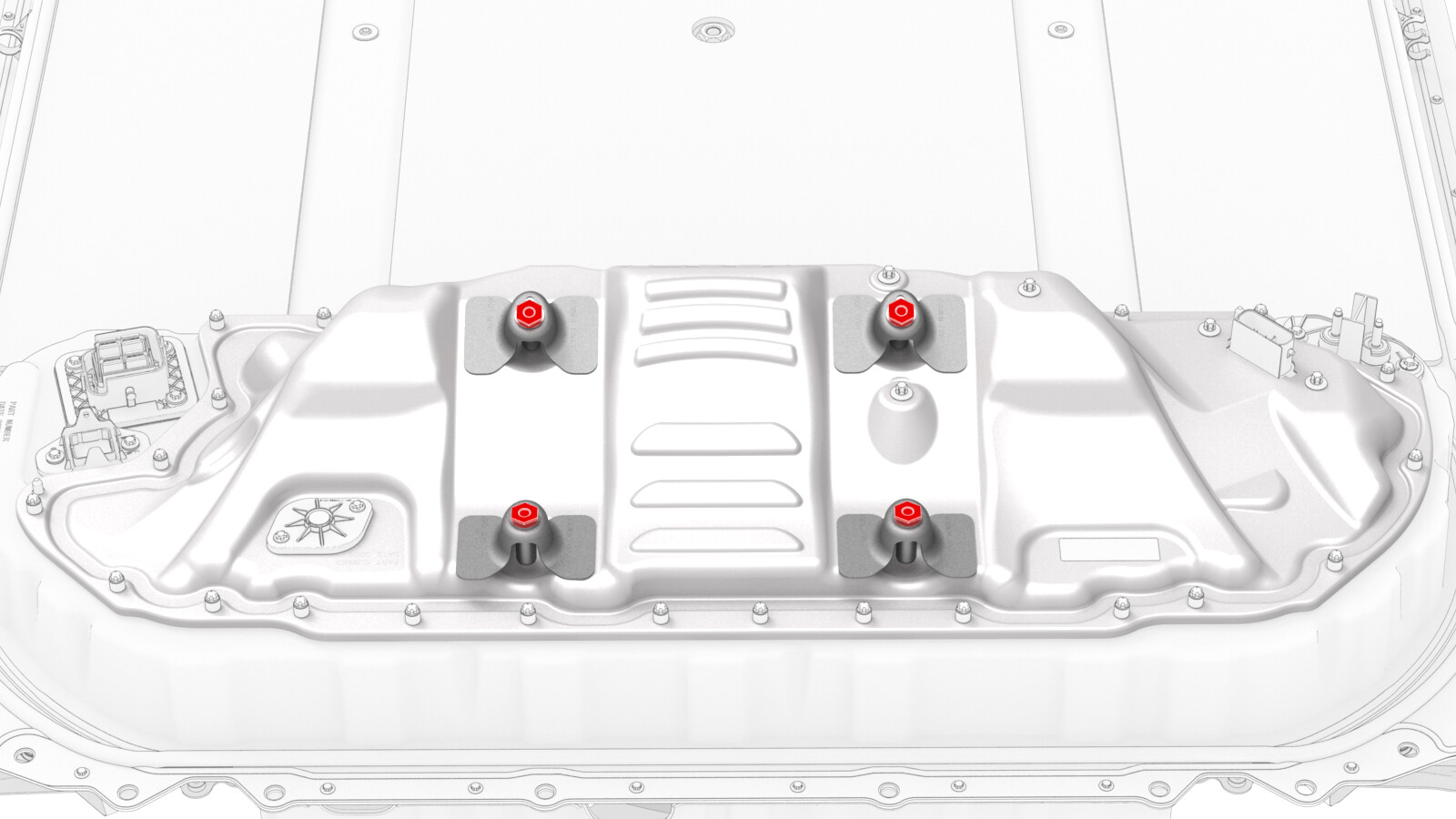

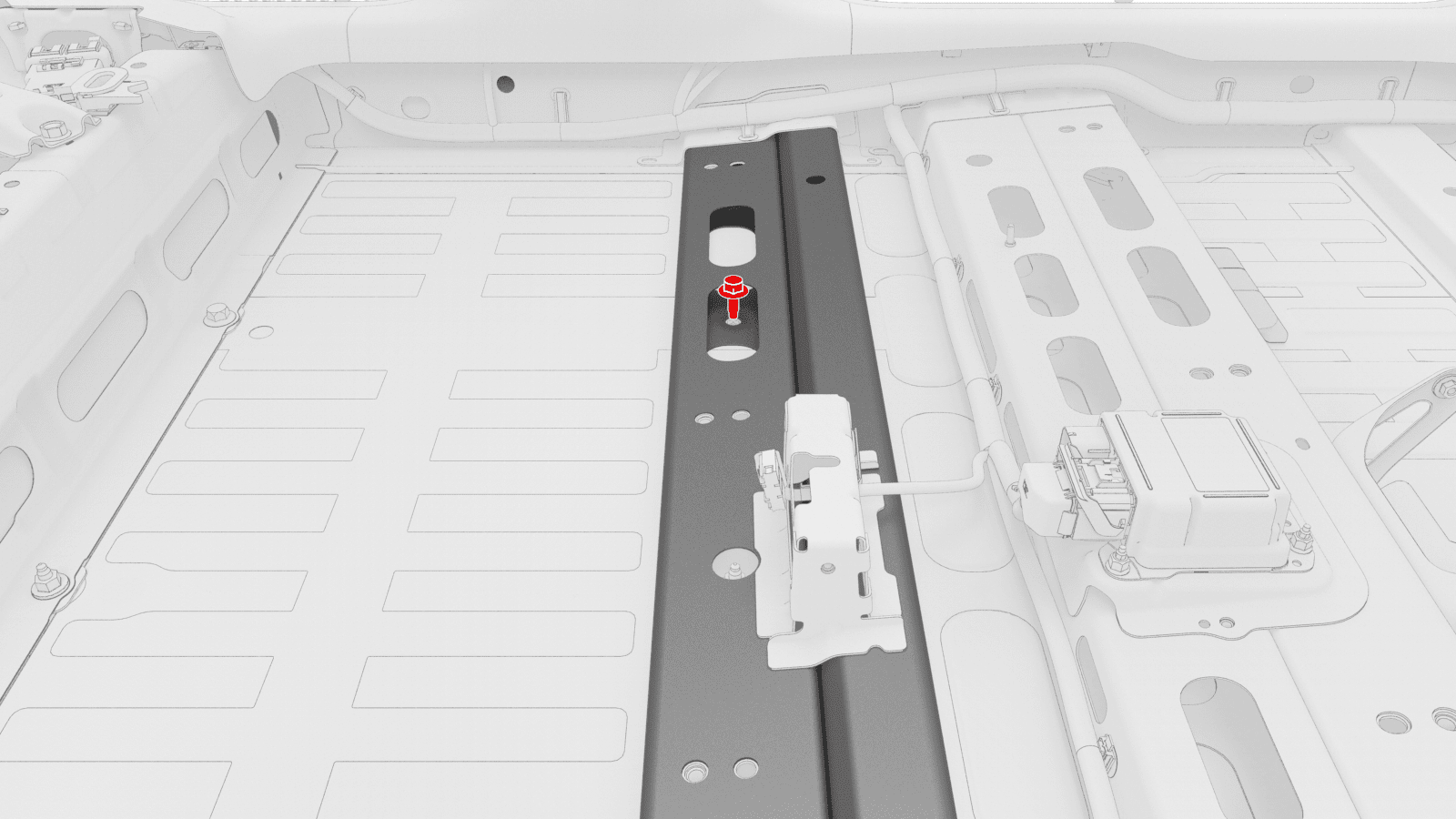

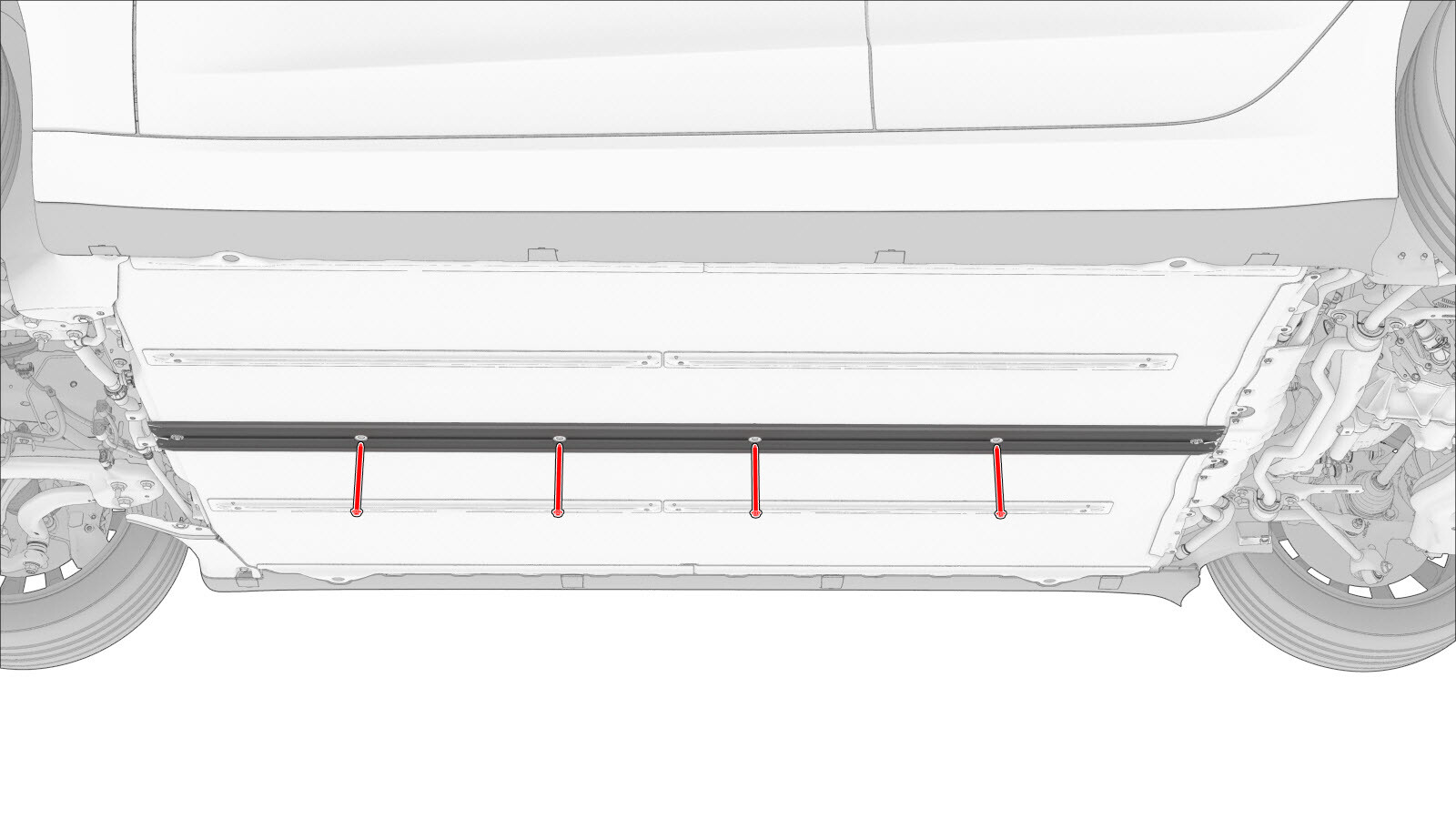

拆下通过高压电池中梁滑板盖固定高压电池的中间螺栓（4 个）。
-

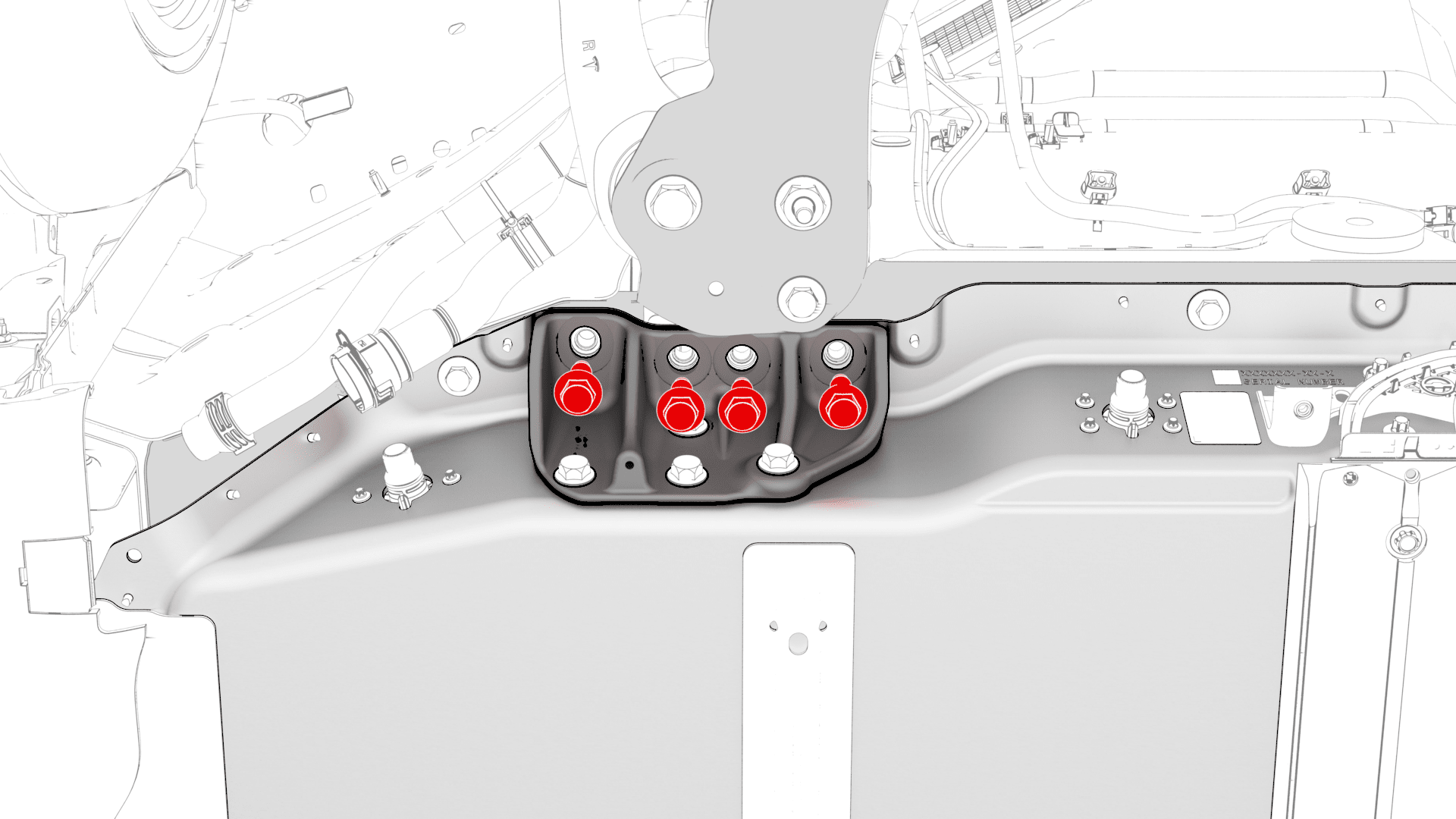

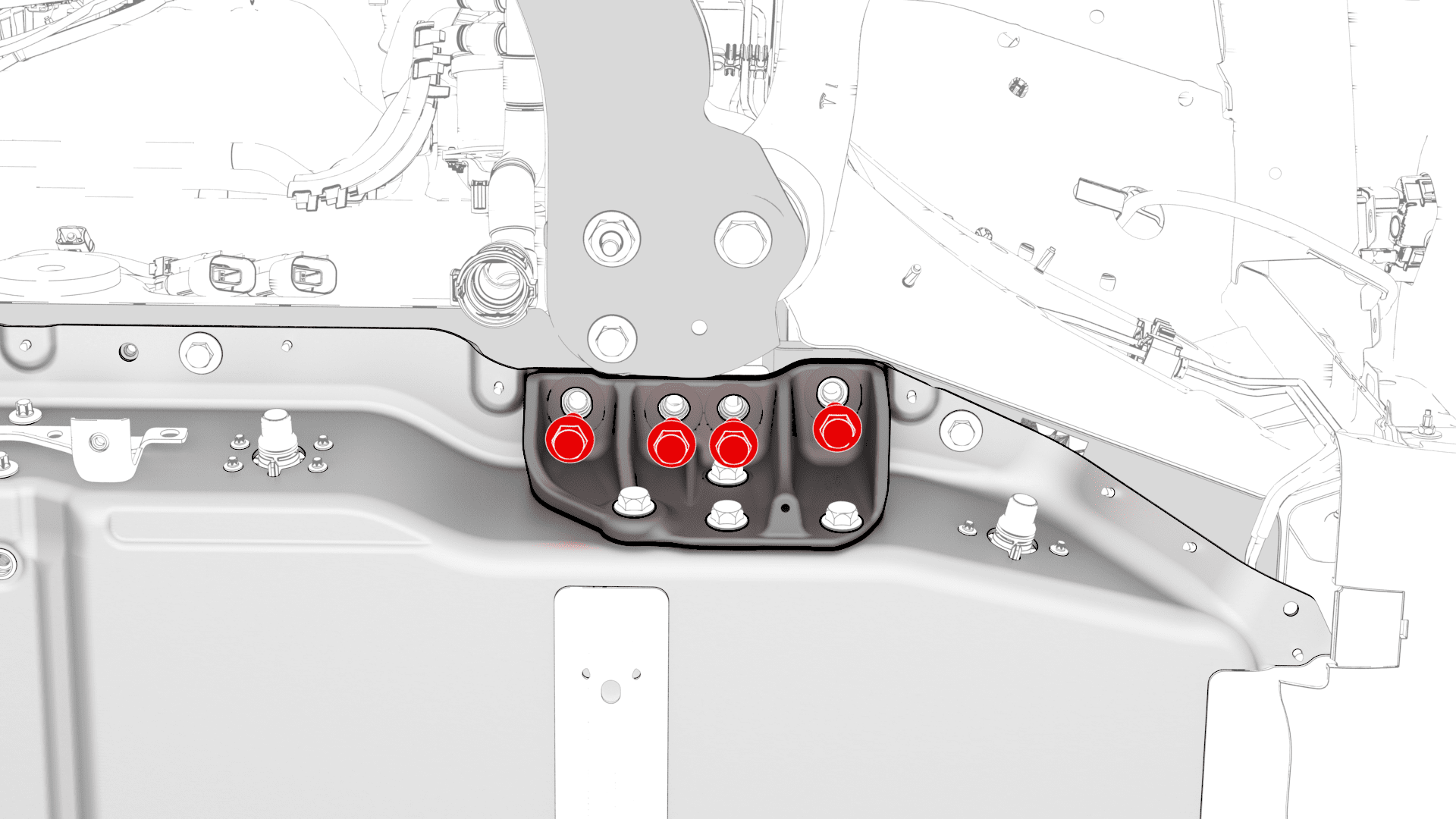

拆下将高压电池左右支架固定到车辆的螺栓。
-
拆下将高压电池固定到车辆的前侧中间螺栓。
-
拆下将高压电池前部固定到车辆的螺栓（4 个）。
-
拆下将高压电池固定到车辆的螺栓（16 个）。
注记录任何已安装垫圈的位置，因为要在安装过程中将它们重新安装回原位。
- 在协助下，升起车辆，然后将高压电池从车辆下方拆下。
- 移走高压电池盖板垫片。请参阅密封件 - 外围 - 高压电池（拆卸和更换）。
安装
-

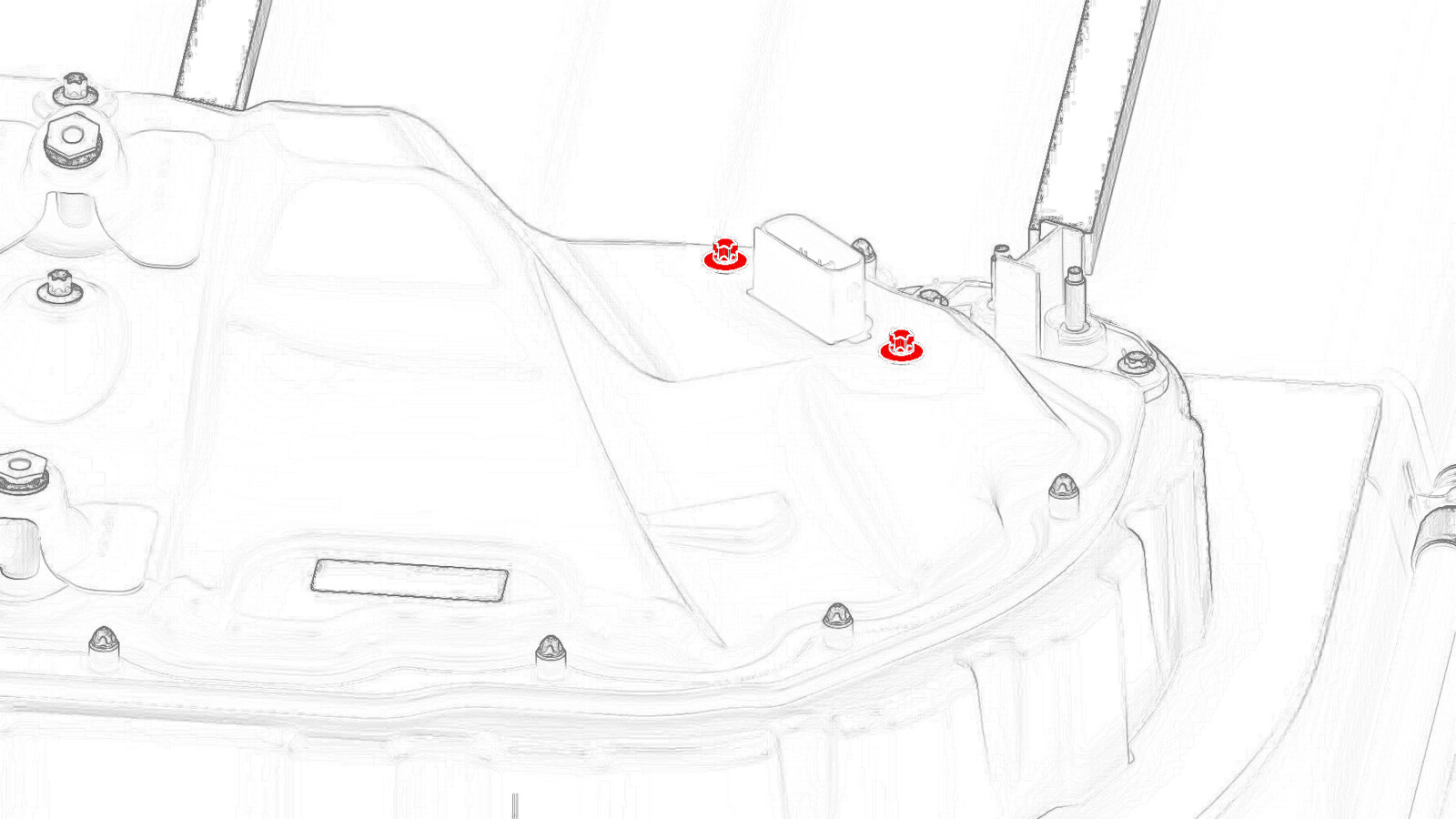

紧固高压控制器低压连接器两侧的螺栓（2 个）。
12.5 Nm (9.2 lbs-ft)
-
逆时针手动拧紧高压电池仓盖板上的可调组件（4 个），以便完全入位。
警告仅允许手动拧紧。
- 安装新的高压电池盖板垫片。 请参阅密封件 - 外围 - 高压电池（拆卸和更换）。
-
检查高压电池顶罩是否配有 NVH 垫。
- 如果高压电池已配备 NVH 垫，请继续执行下一步骤。
- 如果高压电池未配备 NVH 垫，请安装 NVH 垫。请参阅NVH 垫 - 高压电池（安装）。注将校正代码16103101单独添加到维修单中。安装 NVH 垫所需的工时不包括在此母程序中。
- 安装高压电池校准杆；2 根安装在车辆前侧，另外 2 根安装在高压电池仓旁边的高压电池处。
- 在协助下，将高压电池放置在车辆底部。
-
将车辆降到高压电池处，并在协助下，将孔位与校准杆对齐。
注请勿将车辆完全降到高压电池上。电池仍需要能稍稍移动才能在后续步骤中安装螺栓。警告确保冷却液软管和高压线束未缠在校准杆上或夹在高压电池和车辆之间。
-
手动拧紧将高压电池固定到车身的左右螺栓（16 个）。
注将垫圈安装到之前在拆卸期间记下的位置。
-
手动拧紧将高压电池前部固定到车辆的螺栓（4 个）。
-
手动拧紧将高压电池固定到车辆的前侧中间螺栓。
- 拆下高压电池校准杆。
-
手动拧紧将高压电池左右支撑架固定到车辆的螺栓（8 个）。
-
手动拧紧通过高压电池中梁滑板盖固定高压电池中部的螺栓（4 个）
-
安装并手动拧紧将左右剪力板固定到车身的小号螺栓。
注请勿在此时安装剪力板。

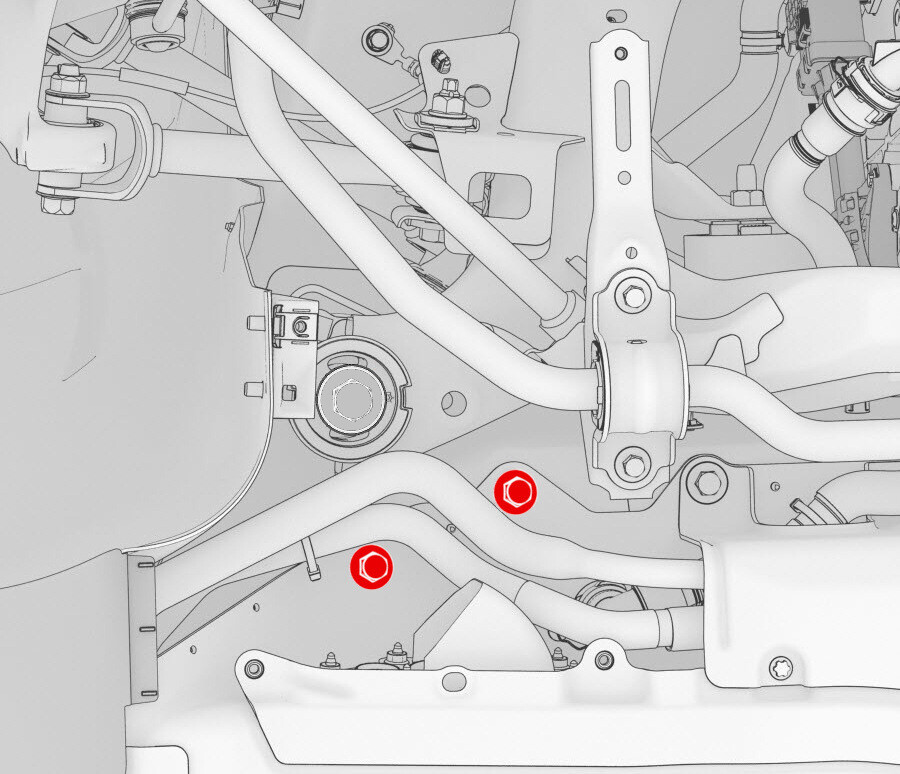

图 1. 左侧如图所示，右侧类似
-
打开左后车门。
警告围绕该部位作业时，请勿损坏任何部件。
-
手动拧紧将高压电池固定到车身的第 5 个内部左后螺栓。
注提起后部主地毯以便操作。
-
手动拧紧将高压电池固定到车身的第 4 个内部左侧螺栓。
- 部分关闭但请勿锁上左后车门。
-
打开左前车门。
警告围绕该部位作业时，请勿损坏任何部件。
-
手动拧紧将高压电池固定到车身的第 3 个内部左侧螺栓。
-
手动拧紧将高压电池固定到车身的内部左前螺栓（2 个）。
- 部分关闭但请勿锁上左前车门。
-
打开右后车门。
警告围绕该部位作业时，请勿损坏任何部件。
-
手动拧紧将高压电池固定到车身的第 5 个内部右后螺栓。
-
手动拧紧将高压电池固定到车身的第 4 个内部右侧螺栓（如有配备）。
- 部分关闭但请勿锁上右后车门。
-
打开右前车门。
警告围绕该部位作业时，请勿损坏任何部件。
-
手动拧紧将高压电池固定到车身的第 3 个内部右侧螺栓（如有配备）。
-
手动拧紧将高压电池固定到车身的内部右前螺栓（2 个）。
- 部分关闭但请勿锁上右前车门。
- 在协助下，将车辆完全降到高压电池上。
-
紧固将高压电池固定到车辆的左右螺栓（16 个）。
35 Nm (25.8 lbs-ft)
-
紧固将高压电池前部固定到车辆的螺栓（4 个）。
30 Nm (22.1 lbs-ft)
-
紧固将高压电池固定到车辆的前部中间螺栓。10 Nm (7.4 lbs-ft)
-
紧固将高压电池左右支撑架固定到车辆的螺栓（8 个）。
110 Nm (81.1 lbs-ft)
-
紧固通过中间滑板盖固定高压电池中部的螺栓（4 个）。34 Nm (25.1 lbs-ft)
- 在协助下，升起车辆，然后将电池操作台从车辆下方移走。将车辆置于适宜的作业高度。
- 放置支架以支撑后副车架前部。
-
拆下将左侧剪力板固定到车辆的小号螺栓（2 个）和大号螺栓。
-
安装左侧剪力板，然后安装将剪力板固定到高压电池的小号螺栓（2 个）。35 Nm (25.8 lbs-ft)
-
安装将剪力板固定到车辆的大号螺栓，然后用油性记号笔标记螺栓。130 Nm (95.9 lbs-ft)
-
紧固将冷却液软管固定到左侧剪力板的树形头卡子。
- 对右侧剪力板重复第39步至第42步。
- 将支撑架从后副车架下方移走
-

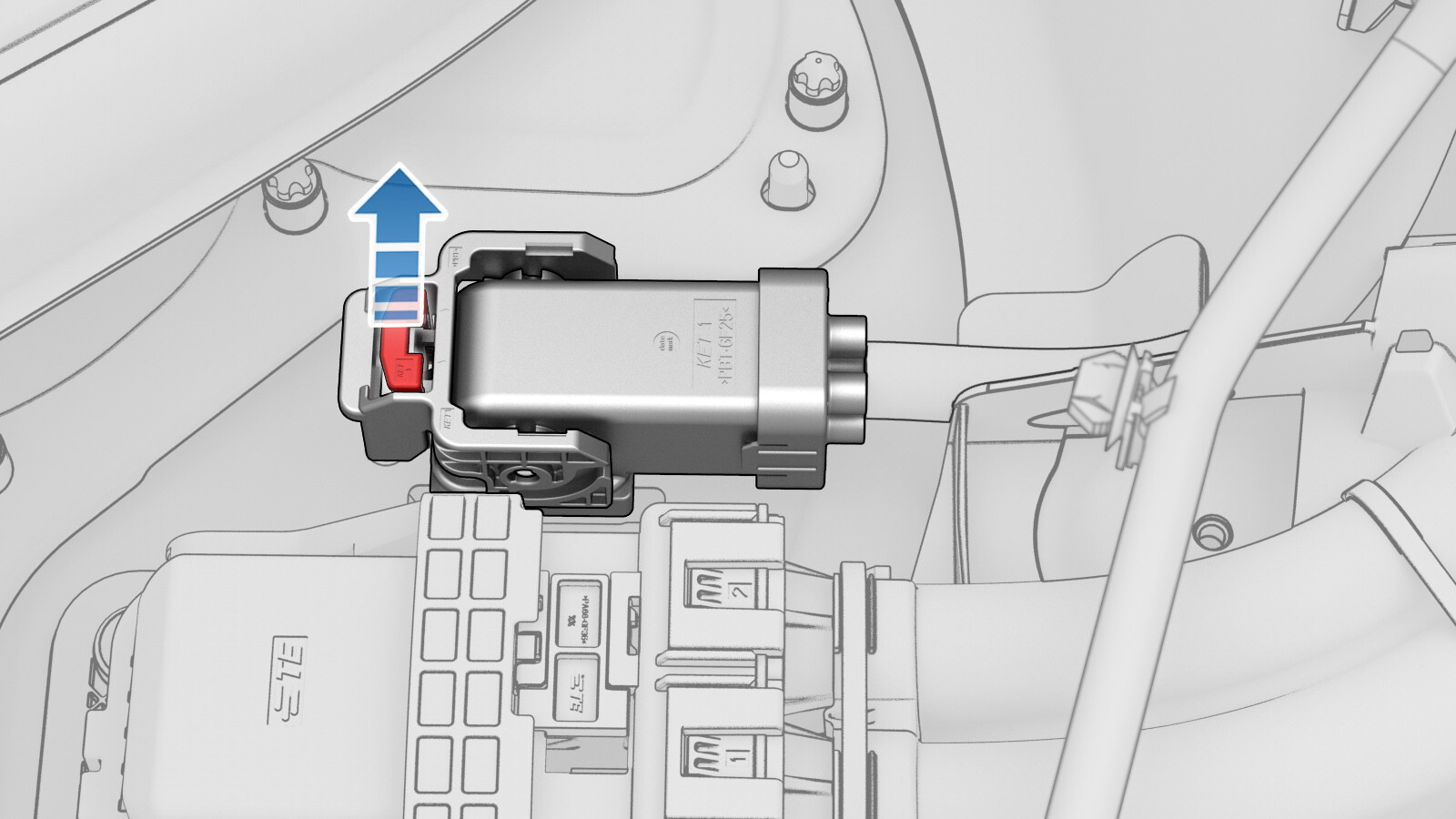

将后驱动单元至高压电池线束的高压电池后驱动单元连接器把手抬至最高处。
-

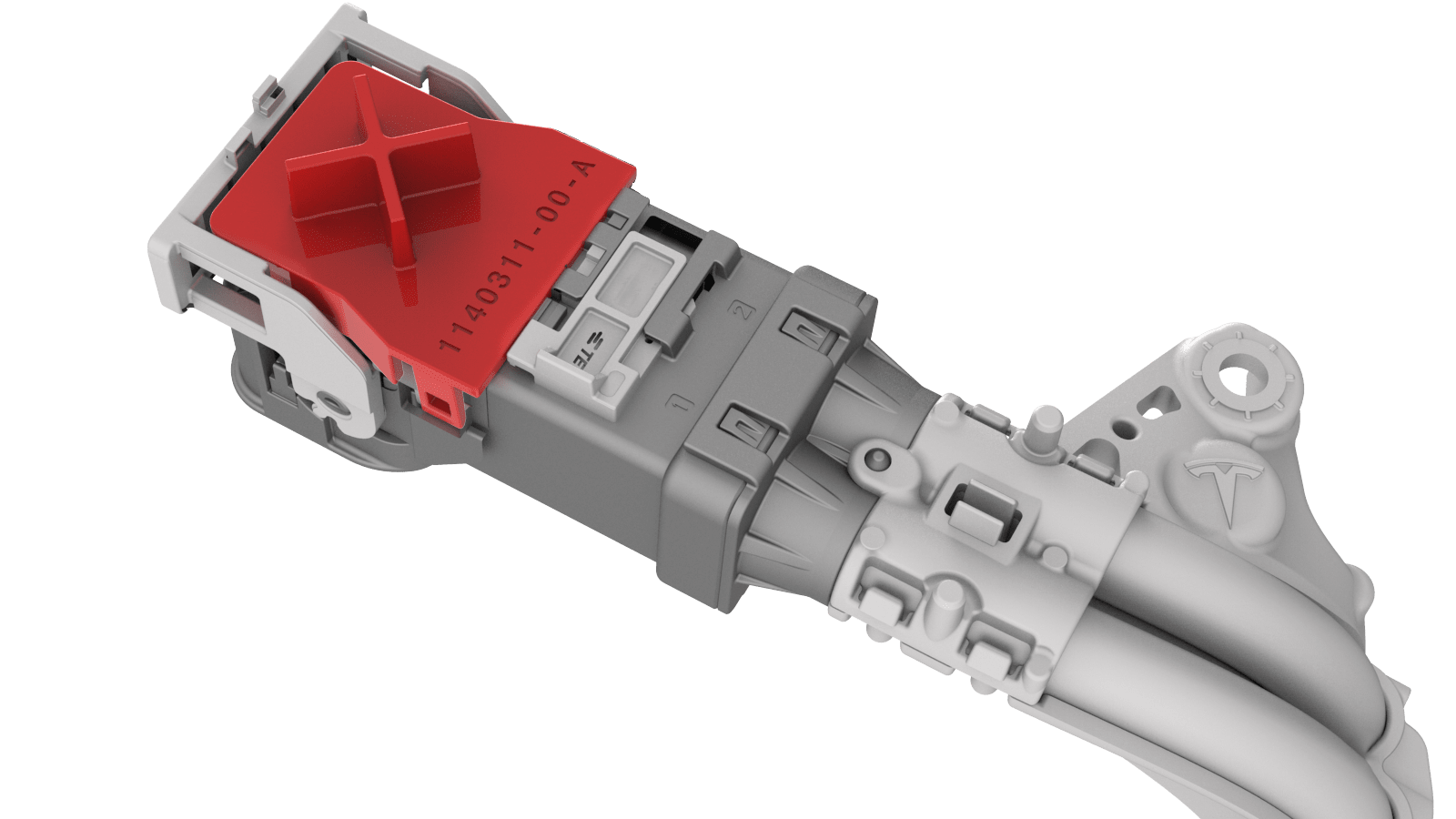

将高压连接器专用工具安装到高压电池后驱动单元连接器上。
-
用双手将后驱动单元至高压电池线束的高压电池后驱动单元连接器牢固连接到高压电池接头上。
警告确保连接器与接头稳固连接，两个固定销都插入把手中。
- 将高压连接器专用工具从高压电池后驱动单元连接器上拆下。
-
将高压电池后驱动单元连接器按压到高压电池接头上，同时将把手降至最低处。
警告确保把手在降下时不扭结。
-

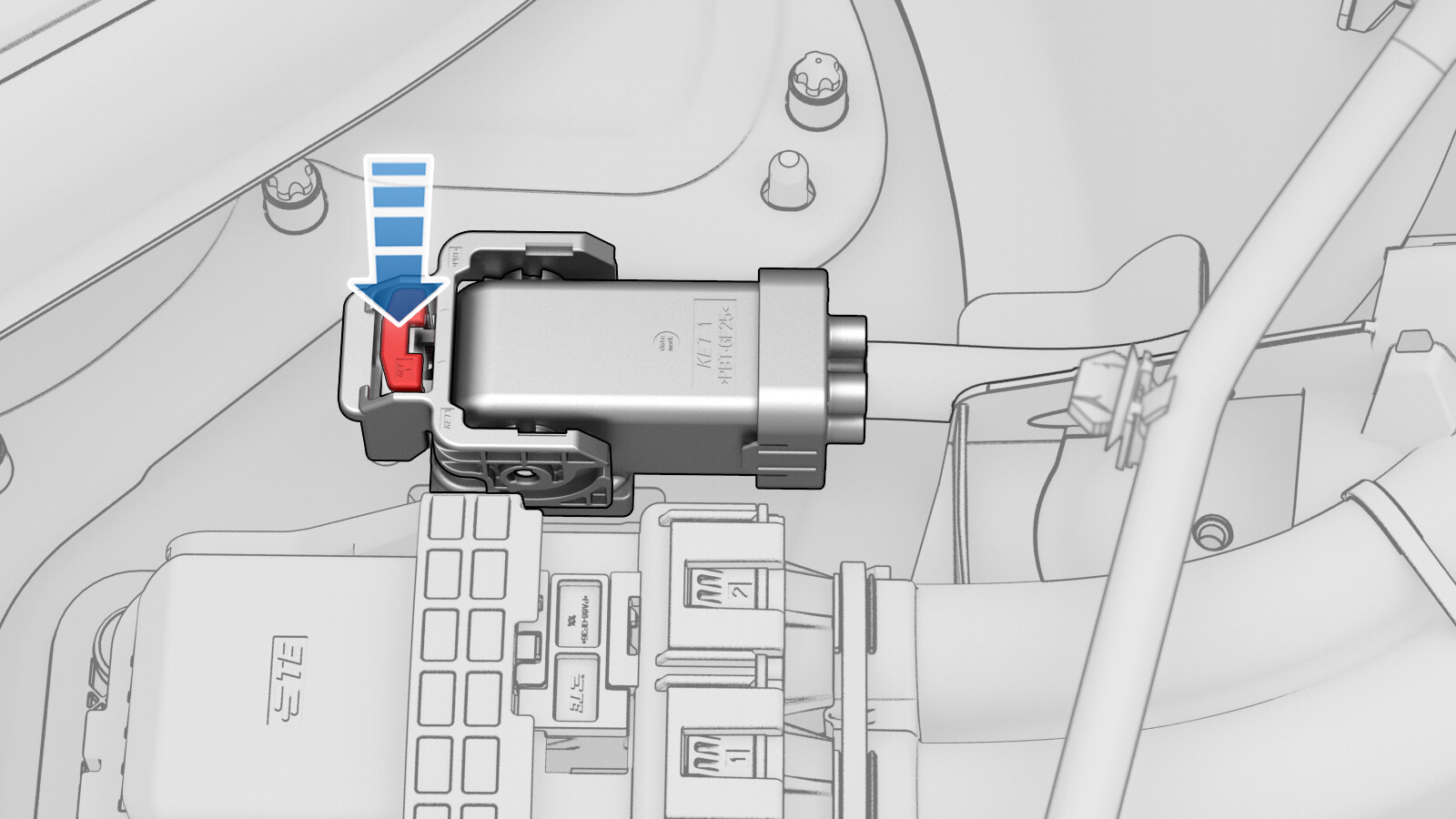

滑动释放装置，将高压电池后驱动单元连接器把手锁定在固定位置。
-
确认高压电池后驱动单元连接器完全就位，然后比对连接器两侧，确保正确固定到位。
注连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
-
安装将后驱动单元高压电气线束支架固定到高压电池的螺母。10 Nm (7.4 lbs-ft)
- 在高压电池右后侧下方放置冷却液排放容器。
-
取下冷却液出口软管和动力总成回流软管上的塞子，立即连接外螺纹接头和内螺纹接头，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
- 在高压电池左后侧下方放置冷却液排放容器。
-
取下后驱动单元变流器入口软管和高压电池仓下方左侧的塞子，立即连接外螺纹接头和内螺纹接头，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
- 取走车辆下方的冷却液排放容器。
- 安装高压电池后滑板，但此时仅需手动拧紧紧固件。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
- 紧固将后滑板固定到车辆的紧固件。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 将冷却液排放容器放置在高压电池左前侧下方。
-
取下冷却器至高压电池软管和车辆左侧歧管上的塞子，立即连接外螺纹接头和内螺纹接头，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
-
紧固将冷却器至高压电池软管固定到车身的卡子。
-
取下车辆左侧高压电池回流软管上的塞子，立即连接外螺纹接头和内螺纹接头，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
- 将冷却液排放容器放置在高压电池右前侧下方。
-
取下车辆右后动力总成供给软管上的塞子，立即连接外螺纹接头和内螺纹接头，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
-
取下车辆右侧动力总成回流软管上的塞子，立即连接外螺纹接头和内螺纹接头，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
- 取走车辆下方的冷却液排放容器。
-
连接交流高压连接器。
-
连接正温度系数高压电气连接器，然后将线束安装到支架上。
注正温度系数加热器高压连接器仅适用于不带加热泵款车辆。若为带加热泵款车辆，请转至下一步。
- 安装高压电池前滑板。请参阅滑板 - 高压电池 - 前部（拆卸和更换）。
- 将弹力带从左右轮拱内衬上拆下。
-
紧固左右轮拱内衬底部边缘四周的卡子。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 小心地降下车辆，并止动轮毂。
- 将举升机适配器从车身上移走，然后安装车身塞。
-
移走轮挡，在协助下，将车辆从举升机推至工作台，然后重新止动轮毂。
警告在极短距离内推动车辆，速度不得超过 1 英里/小时。
- 打开所有车门。
-
将 12V 正极输出电缆连接到直流-直流直通件，安装新螺母以连接电缆，并在紧固后，使用绿色油性记号笔对螺母进行标记。
9 Nm (6.6 lbs-ft)警告确保橡胶套未陷入电缆接线头底部，或被夹在电缆接线头和螺母之间。警告确保正极输出电缆的位置正确，并且沿正确方向紧贴直流-直流直通件的塑料防旋转边缘。
- 更换直流-直流直通件处 12V 正极输出电缆盖板，然后下压以固定盖板。
- 安装直流-直流接地母排。请参阅母排 - 直流-直流接地（拆卸和更换）。
-
安装将第二排内侧左右纵梁固定到高压电池仓盖板的螺栓。24 Nm (17.7 lbs-ft)
- 如果高压电池直流输入装配有母排，请继续执行下一步骤，否则转至第95步。
- 用酒精湿巾清理充电接口母排连接器引线接触面残留的 Penetrox，并等待风干至少一分钟。
- 用酒精湿巾清理直流输入高压接头端子接触面残留的 Penetrox，并等待风干至少一分钟。
- 在每个直流输入高压接头端子接触面上涂抹两小滴 Penetrox。
-
将充电接口母排连接器安装到直流输入高压接头上，然后安装将连接器固定到接头的螺栓（2 个）。
9 Nm (6.6 lbs-ft)
- 对 Hioki 电阻表执行零点调节，以便测量电阻。请参阅电阻表（零点调节）。
- 戴上高压绝缘手套和皮质外手套。
-

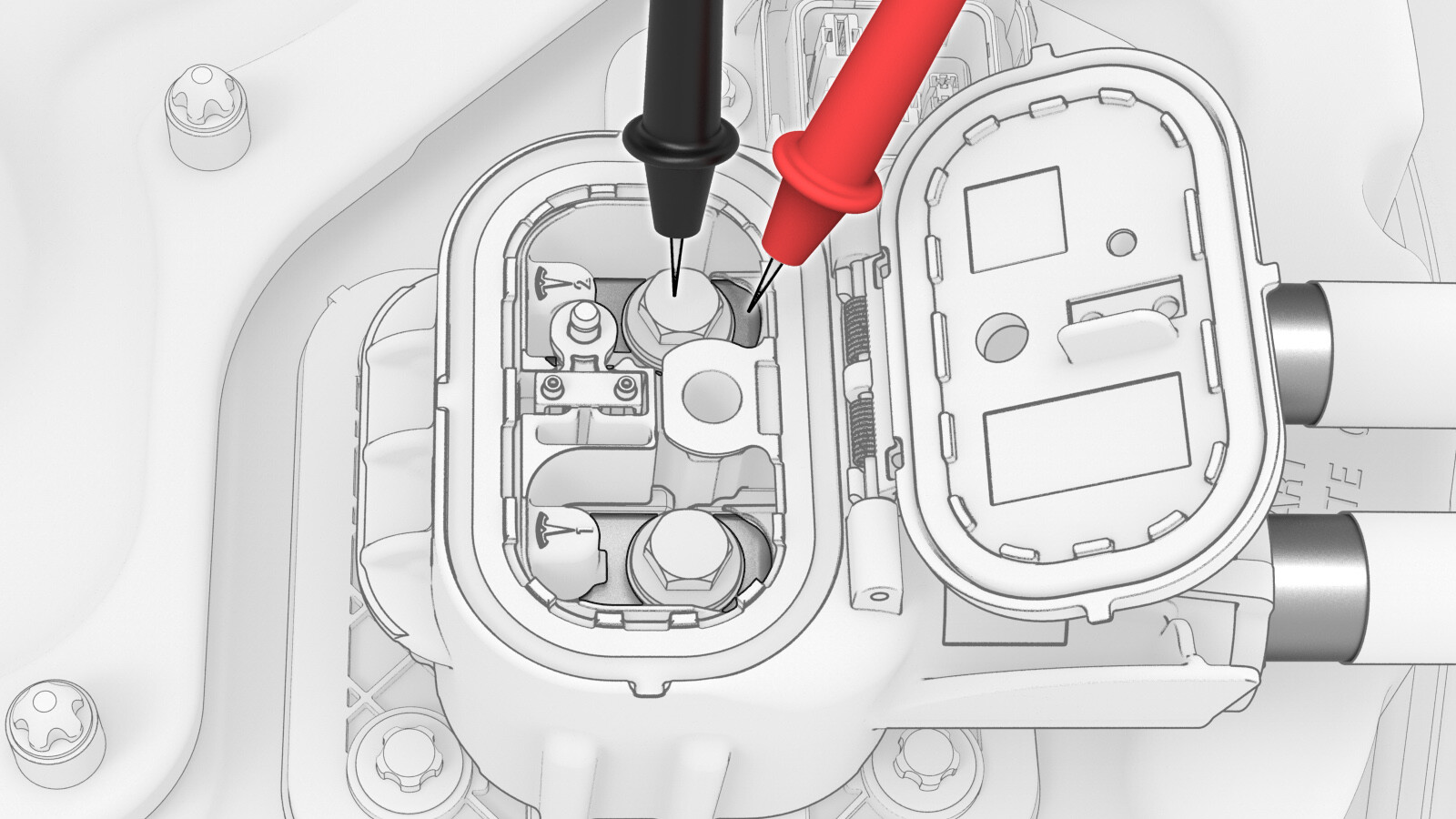

用 Hioki 电阻计测量充电接口母排连接器引线与直流输入高压接头螺栓头之间的电阻。
注可接受的电阻值为 0.050 毫欧（50 微欧）至 0.195 毫欧（195 微欧）。如果测得电阻值高于 0.195 毫欧（195 微欧），说明高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。注如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧（50 微欧），则说明测试通过；请继续执行下一步骤。
- 对其他充电接口母排连接器引线和直流输入高压接头螺栓头重复执行第90步。
- 脱下高压绝缘手套和皮质外手套。
-
安装用于固定充电接口母排连接器检修盖板的螺栓。
9 Nm (6.6 lbs-ft)
- 转至第100步。
-

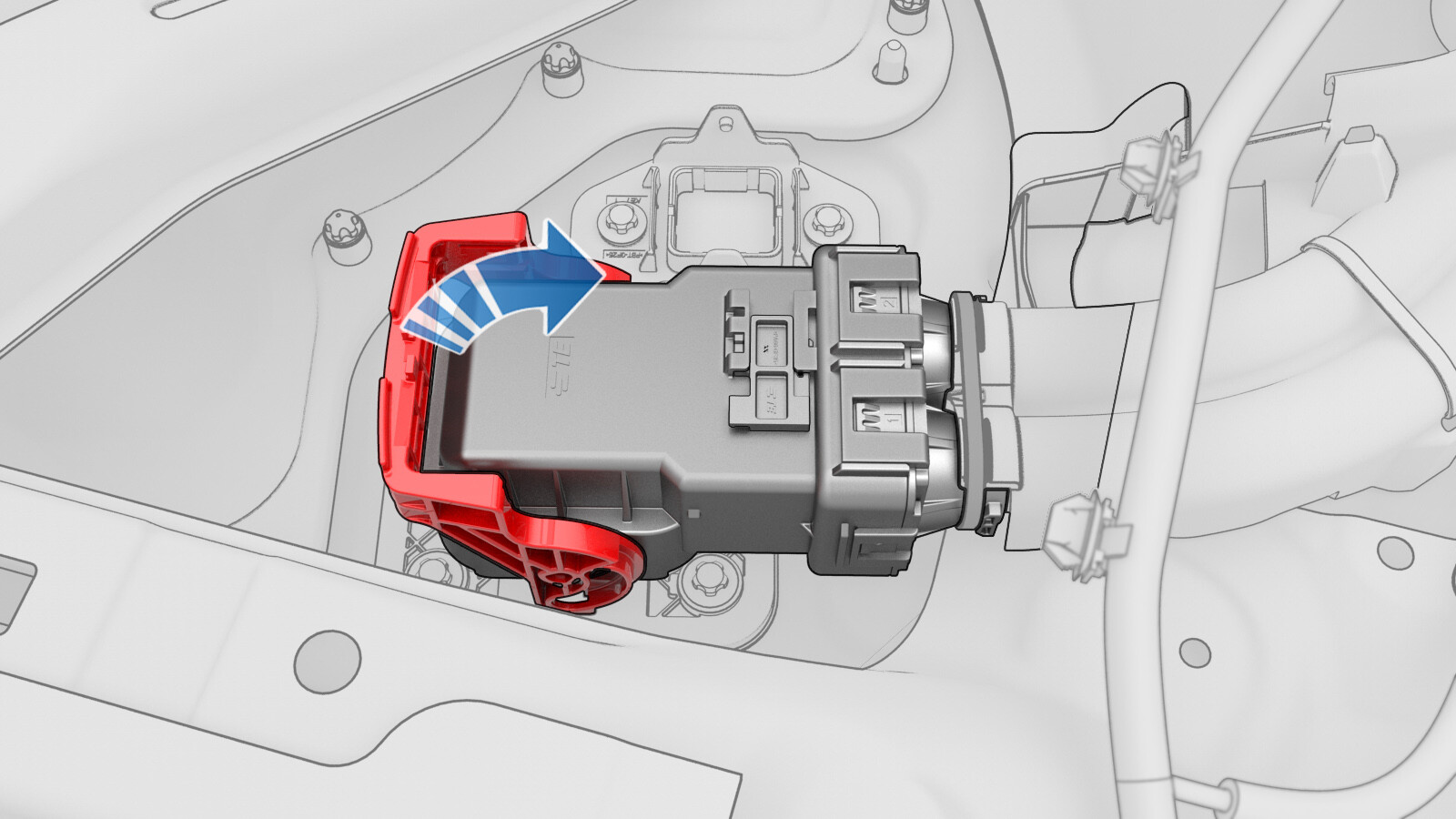

将充电接口至高压电池线束的直流输入连接器把手抬至最高处。
-
用双手将充电接口至高压电池线束的直流输入连接器牢固连接到高压电池仓直流输入接头上。
警告确保连接器与接头稳固连接。
-
将直流输入连接器按压到直流输入接头上，同时将把手降至最低处。
警告确保把手在降下时不扭结。
-
滑动释放装置，将直流输入连接器把手锁定在固定位置。
-
确认连接器完全就位，然后比对连接器两侧，确保正确锁定到位。
注连接器就位不当可能在日后导致连接器损坏和充电故障。
- 如果充电接口至高压电池线束有三相连接器，请继续执行下一步骤，否则请转至第106步。
-
将充电接口至高压电池线束的三相连接器把手抬至最高处。
-
用双手将充电接口至高压电池线束的三相连接器牢固连接到高压电池仓三相接头上。
警告确保连接器与接头稳固连接。
-
将三相连接器按压到三相接头上，同时将把手降至最低处。
警告确保把手在降下时不扭结。
-
滑动释放装置，将三相连接器把手锁定在固定位置。
-
确认连接器完全就位，然后比对连接器两侧，确保正确锁定到位。
注连接器就位不当可能在日后导致连接器损坏和充电故障。
-
紧固将高压线束连接器的充电接口固定到左侧 C 柱下部的卡子。
-
安装线束夹，然后安装将充电接口固定到高压电池仓高压电池线束支架的螺栓。
10 Nm (7.4 lbs-ft)
-
安装覆盖住高压电池仓左侧高压线束的高压盖。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 换入“驻车”挡以解除电子驻车制动维护模式，然后移走轮挡。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 执行冷却系统真空重新加注程序。请参阅冷却系统（真空重新加注）。
- 断开笔记本电脑与车辆的连接。
-
紧固将高压电池固定到车身的第 5 个内部左后螺栓。66 Nm (48.7 lbs-ft)
注提起后部主地毯以便操作。
-
紧固将高压电池固定到车身的第 4 个内部左侧螺栓。66 Nm (48.7 lbs-ft)
- 将地毯展开回原位。
- 将驾驶位座椅移至最后端。
-
紧固第 3 个高压电池内部左侧螺栓。66 Nm (48.7 lbs-ft)
-
紧固将高压电池固定到车身的高压电池内部左前螺栓（2 个）。136 Nm (100.3 lbs-ft)
-
将左前主地毯展开回原位；向下移动前部边缘，然后将地毯滑回，以便定位。将座椅电气线束安装到夹子上。
-
安装将左前地毯固定到车辆的卡子（3 个）。
- 将驾驶位座椅移至最前端。
-
紧固将高压电池固定到车身的第 5 个内部右后螺栓。66 Nm (48.7 lbs-ft)
-
紧固将高压电池固定到车身的第 4 个内部右侧螺栓（如有配备）。66 Nm (48.7 lbs-ft)
- 将后地毯右侧展开至原位。
- 将副驾位座椅移至最后端。
-
紧固将第 3 个高压电池内部右侧螺栓固定到车身的螺栓（如有配备）。
-
紧固将高压电池固定到车身的内部右前螺栓（2 个）。136 Nm (100.3 lbs-ft)
-
将右前主地毯展开回原位；向下移动前部边缘，然后将地毯滑回，以便定位。将座椅电气线束安装到夹子上。
-
安装将右前地毯固定到车辆的卡子（4 个）。
- 将副驾位座椅移至最前端。
-
安装将后地毯固定到车辆的卡子（4 个）和粘扣带。
注新款车型所用卡子的数量可能不同。
- 安装左侧 B 柱下饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
- 安装左侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
- 重复第133步至第136步，完成车辆右侧相关操作。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 将第二排脚垫安装到车辆中。
- 安装中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
- 安装右前脚垫。
- 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
- 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 安装中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
- 安装左前脚垫。
- 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 将驾驶位和副驾位座椅移回原位。
- 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 关闭前备箱盖和所有四个车门。
- 安装左右下门槛板罩。请参阅盖板 - 门槛板 - 下 - LH（拆卸和更换）。
