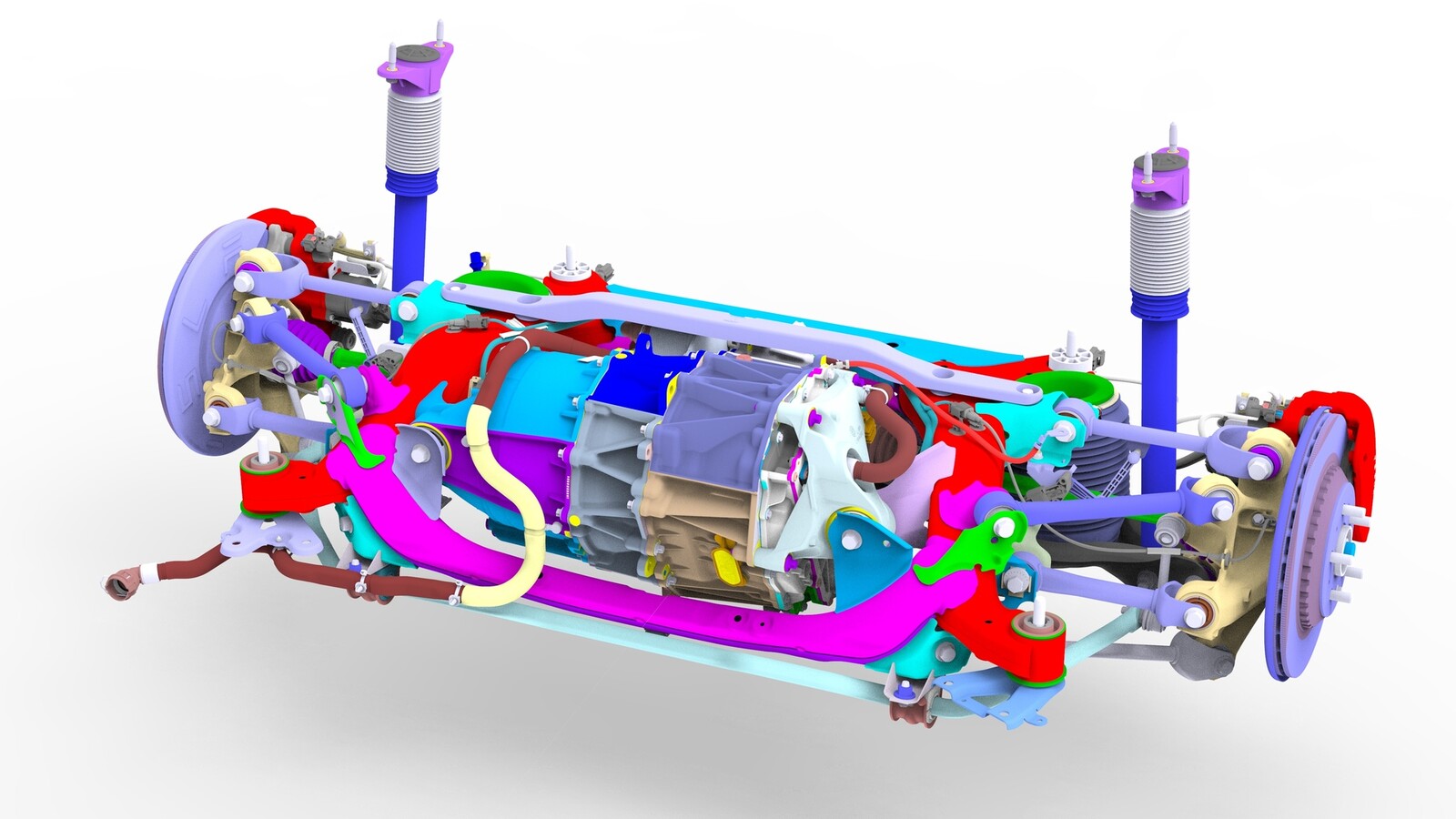

副车架总成 - 后（拆卸和安装）
校正代码
30010201 2.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 10 月 14 日：更新了左右剪力板至后副车架大号螺栓的扭矩规格。
- 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
- 1129348-00-A XP-10 电源，XP-10
- 1099645-00-B 副车架固定装置，Model 3
- 1140311-00-A 高压连接器杆锁，Model 3
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后制动钳支架固定到转向节的螺栓 |
 83 Nm (61.2 lbs-ft) |
|
更换 | |
| 在顶部支座处固定左后减震器的螺栓 |
 41 Nm (30.2 lbs-ft) |
|

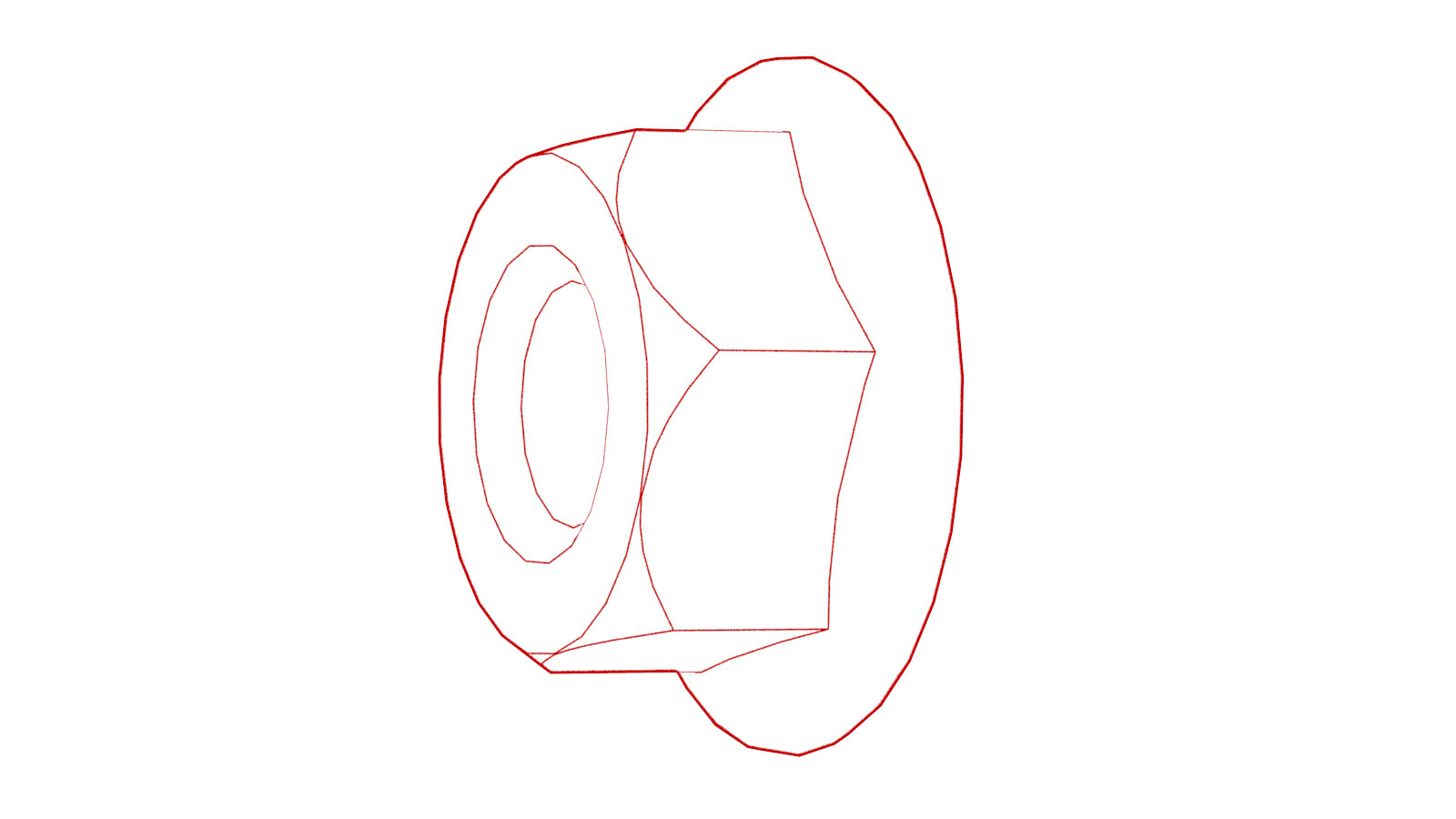

重复使用 | |
| 将后驱动单元接地带固定到车身的螺母 |
 10 Nm (7.4 lbs-ft) |
|
重复使用 | |
| 将高压电池至后驱动单元线束支架固定到高压电池的螺母 |
 10 Nm (7.4 lbs-ft) |
|
重复使用 | |
| 将左侧剪力板固定到高压电池的小号螺栓 |
 35 Nm (25.8 lbs-ft) |
|
重复使用 | |
| 将左侧剪力板和后副车架固定到车身的大号螺栓 |
 130 Nm (95.9 lbs-ft) |
|

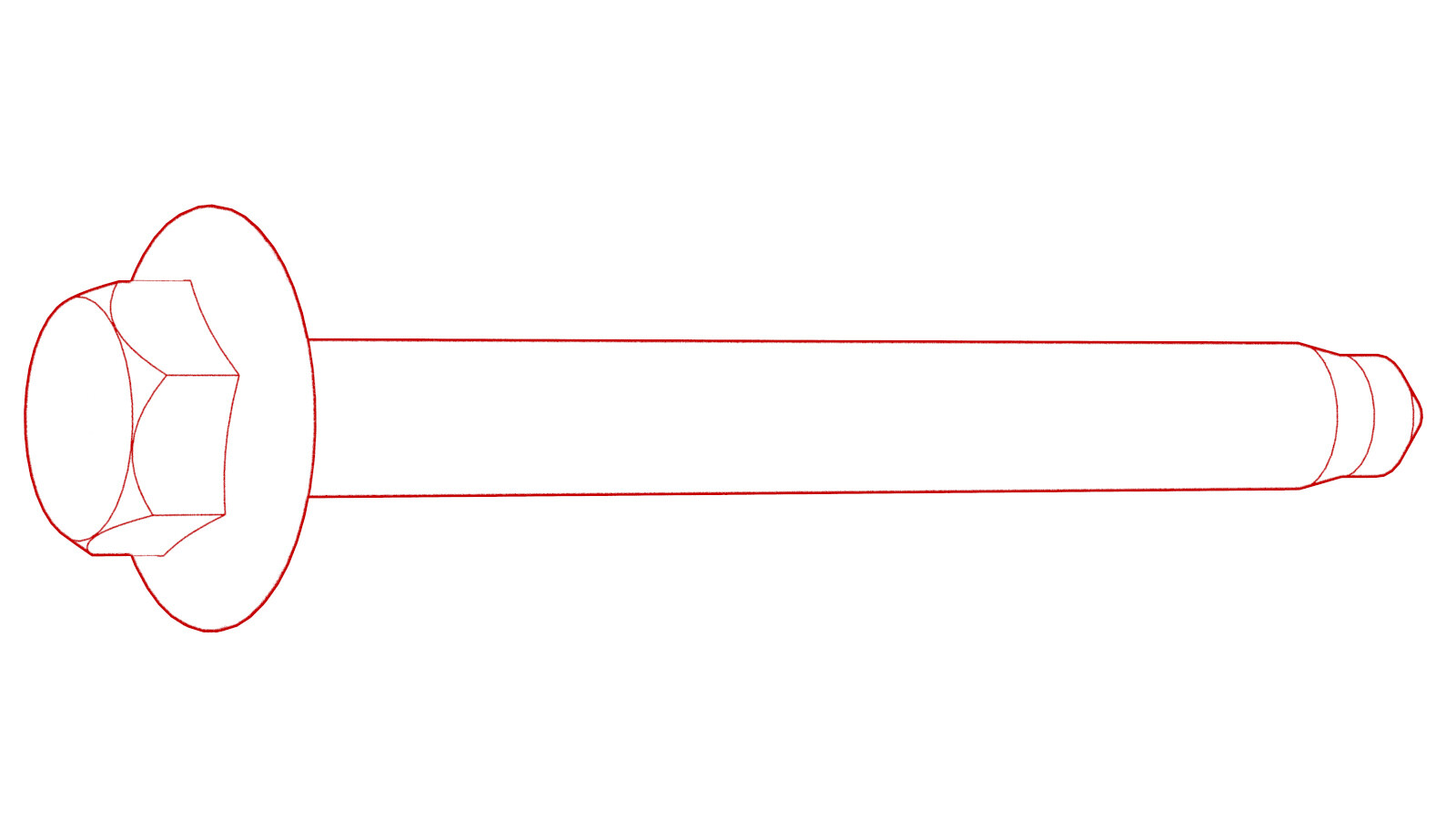

更换 | |
| 将后副车架固定到车身的螺栓 |
 165 Nm (121.7 lbs-ft) |
|
更换 |
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 打开所有车门，降下车窗。
- 松开驻车制动器。请参阅驻车制动 - 钳 - 后 - LH（释放）。
- 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
- 拆下左后和右后轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆下左右悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
- 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 拆下后饰板扩散器。请参阅扩散器 - 后饰板（拆卸和更换）。
-

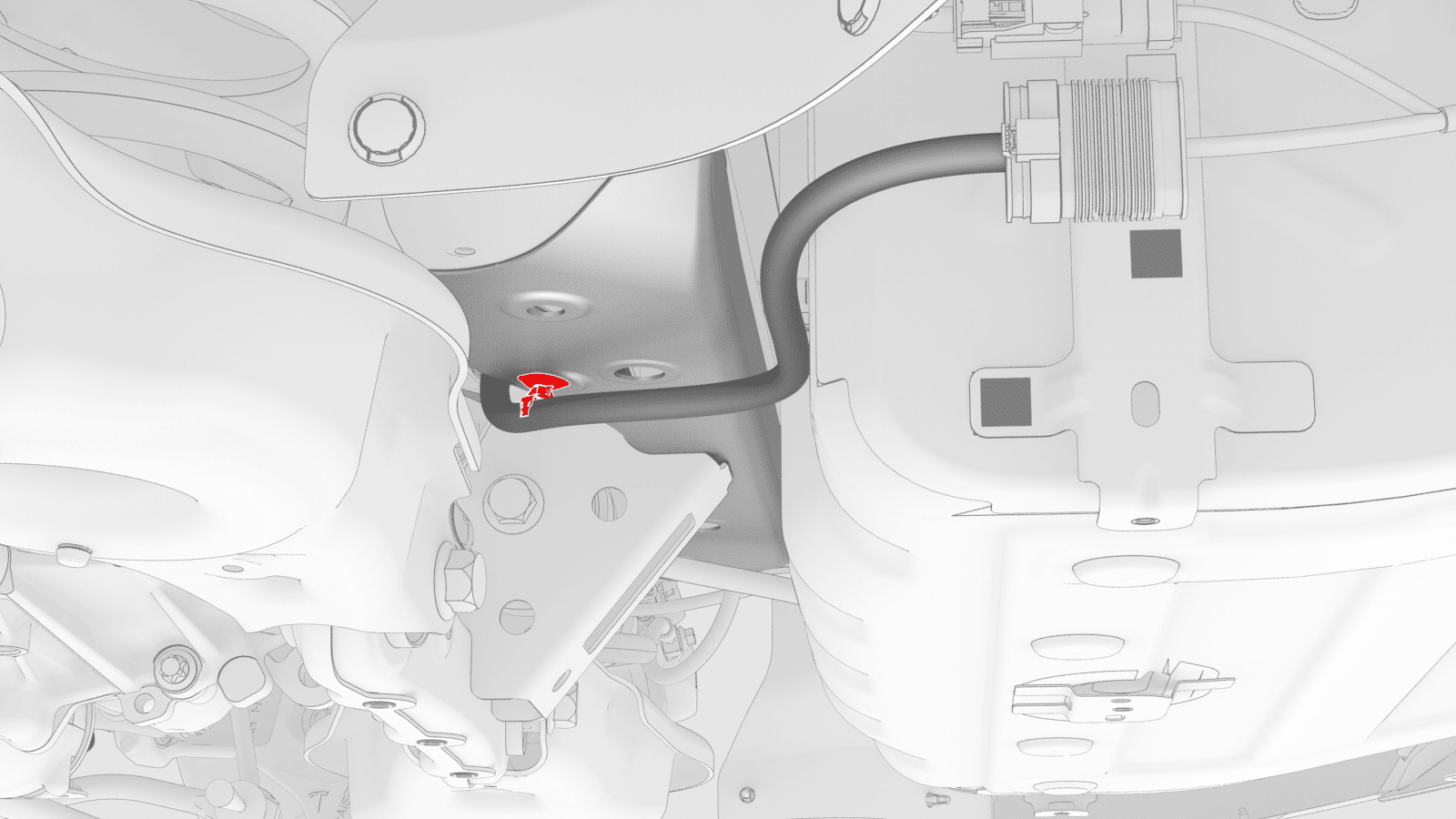

拆下将后驱动单元接地带固定到车身的螺母。
提示： 推荐使用以下工具：
- 10 毫米 12 角深套筒
-
拆下并弃用将左后制动钳支架固定到转向节的螺栓，然后用 S 型钩将制动钳支架挂到车身上。对右后制动钳重复此步骤。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
在左后螺旋弹簧上安装一个弹簧压缩器。
提示： 推荐使用以下工具：
- Gedore 弹簧压缩器
-
拆下将左后减震器固定到顶部支座的螺栓（2 个）。
提示： 推荐使用以下工具：
- 15 毫米套筒
- 3 英寸加长件
- 对右后减震器重复第14步和第15步。
-

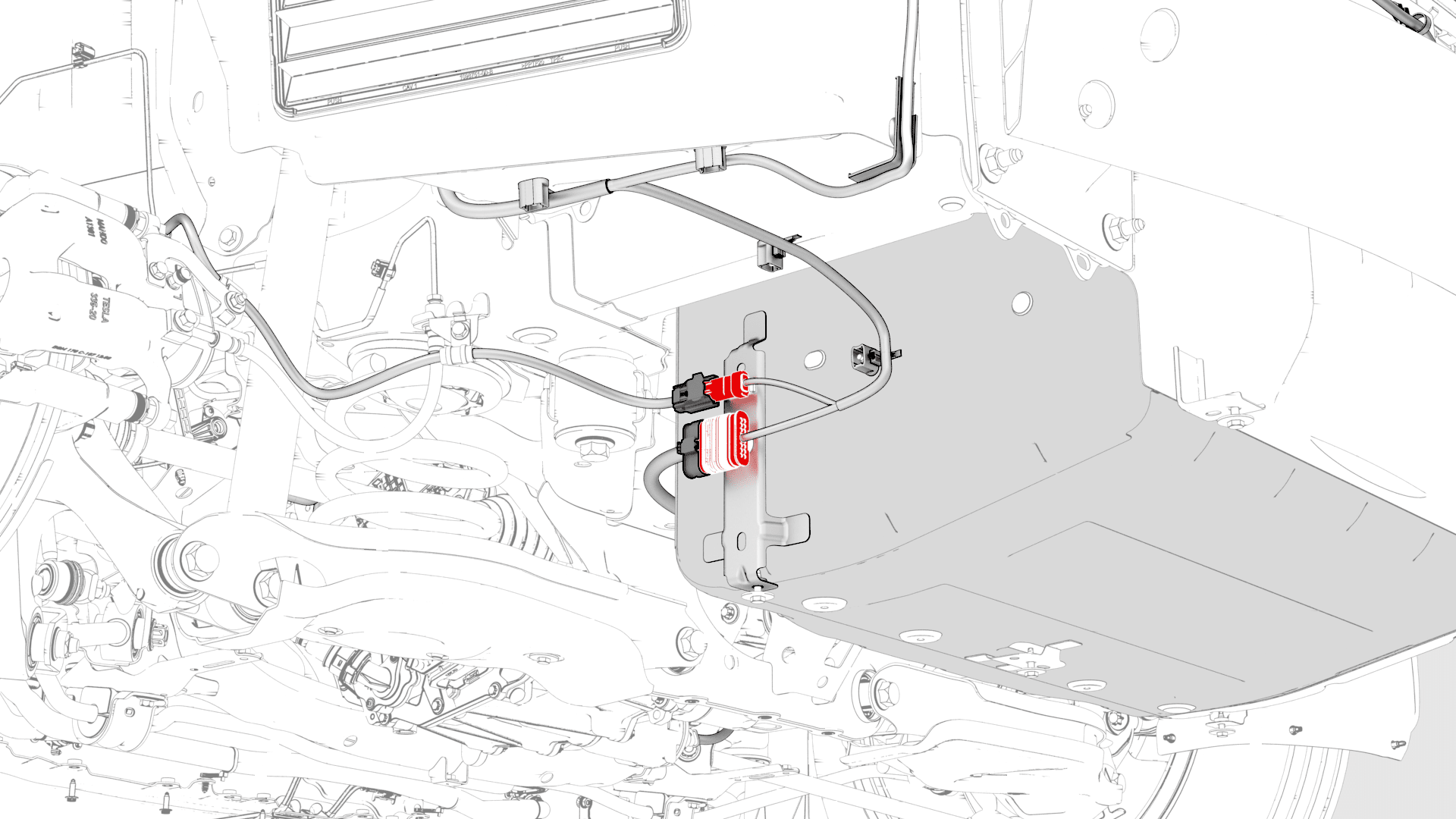

断开电气线束与左侧 12V 副车架连接器的连接。
-
松开将左侧副车架电气线束固定到车身的卡子。
- 对车辆右侧重复第17步和第18步。
- 拆下后平衡杆。请参阅平衡杆 - 后（拆卸和更换）。
- 拆下高压电池后滑板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
- 在高压电池左后侧下方放置一个冷却液排放容器。
-
将后驱动单元变流器进口软管从高压电池左后侧断开后，然后插接外螺纹接头和内螺纹接头。
- 在车辆右后侧下方放置一个冷却液排放容器。
- 松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个）。
-
松开夹子，断开后驱动单元冷却液出口软管至动力总成回流软管，然后插接内螺纹接头和外螺纹接头。
- 取走车辆下方的冷却液排放容器。
-

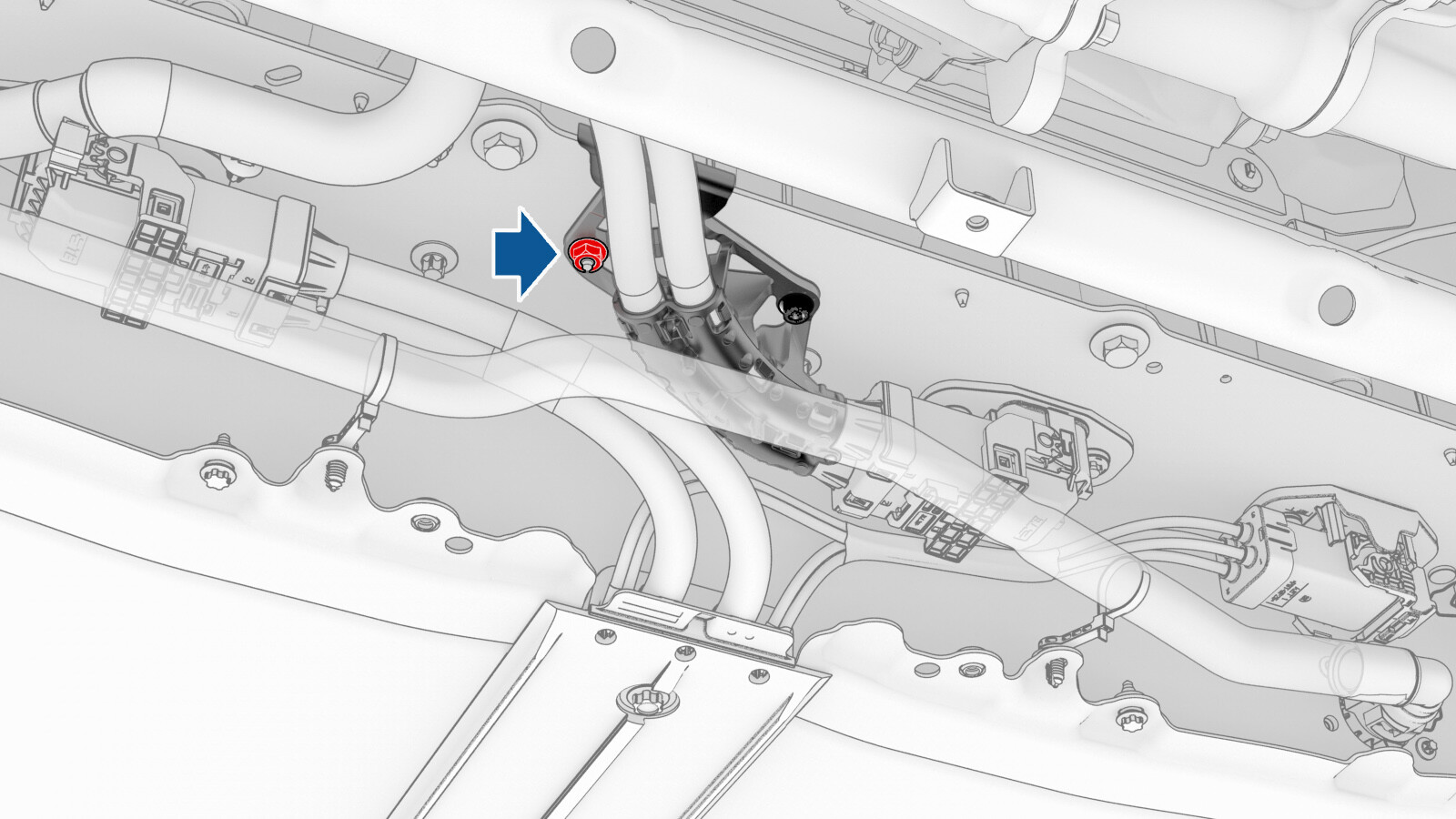

拆下将高压电池至后驱动单元线束支架固定到高压电池的螺母。
注紧固件数量可能有所不同。提示： 推荐使用以下工具：
- 10 毫米套筒
- 4 英寸加长件
-
滑动释放装置，将后驱动单元至高压电池线束处的高压电池后驱动单元连接器把手从固定位置解锁。
-
将高压电池后驱动单元连接器上的把手完全抬起，然后将高压电池后驱动单元连接器从高压电池接头上拆下。
- 将副车架举升工具放置在后副车架下方。
- 将一根空气软管连接到副车架举升工具上。
- 在协助下，升起副车架举升工具以支撑后副车架。
-
在后副车架上方缠绕系带，将系带末端挂在金属环上，然后拉紧系带，将副车架紧固到后副车架举升工具。
注如果需要将系带连接到金属环，可以降低车辆，使系带松弛一些。
-
标记左右后副车架螺栓，以便重新安装时重新对齐。
注也可以标记左右副车架铸件和副车架衬套在车身上的位置。
-
松开将冷却液软管固定到左侧剪力板的树形头卡子。
-
拆下将左侧剪力板固定到高压电池的小号螺栓。
提示： 推荐使用以下工具：
- 13 毫米套筒
- 3 英寸加长件
-
拆下将左侧剪力板和后副车架固定到车身的大号螺栓，然后拆下左侧剪力板。
提示： 推荐使用以下工具：
- 21 毫米套筒
- 6 英寸加长件
- 对右侧剪力板重复第36步至第38步。
-

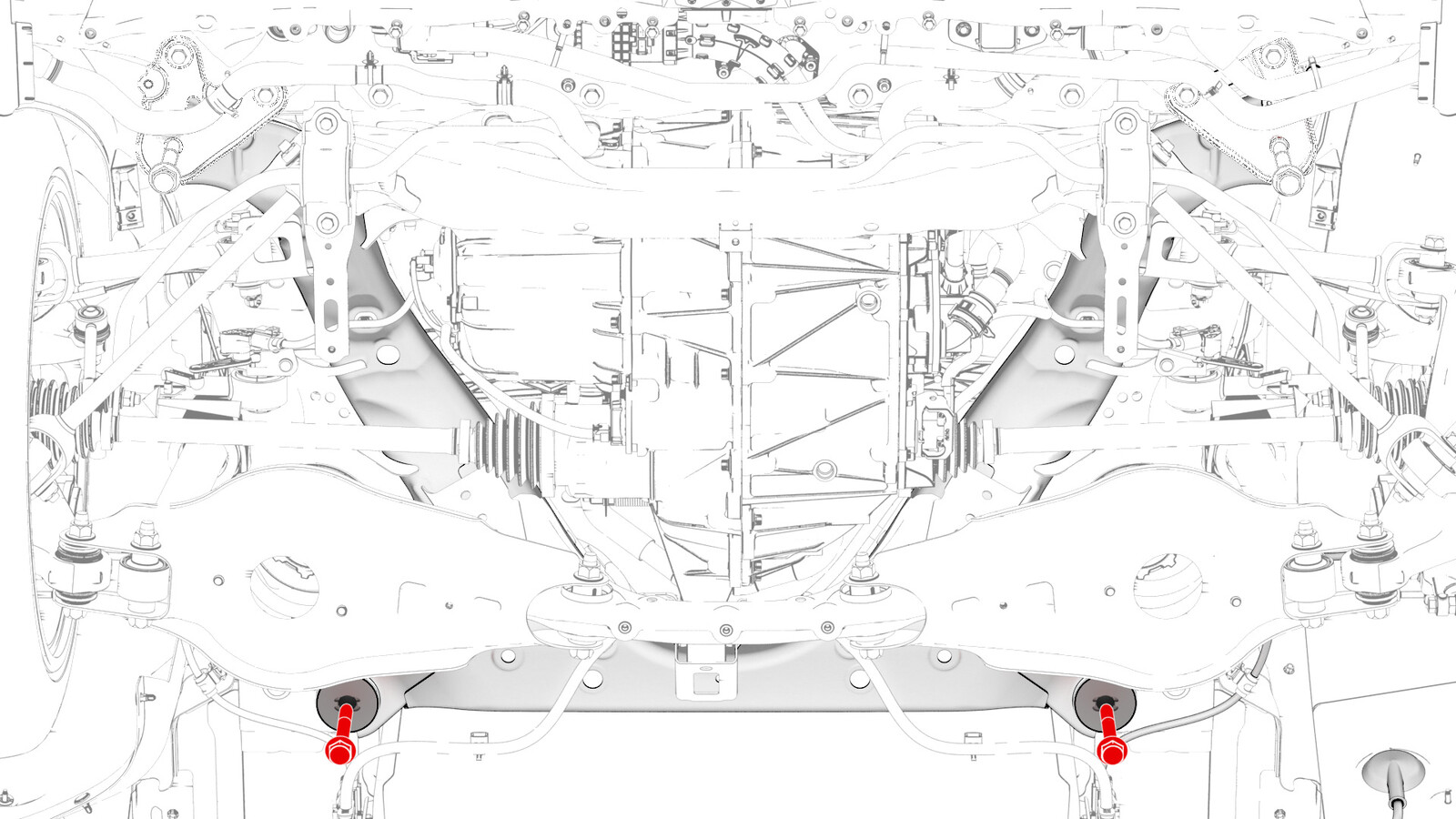

拆下并弃用将后副车架固定到车身的螺栓（2 个）。
提示： 推荐使用以下工具：
- 21 毫米套筒
- 6 英寸加长件
-
在协助下，缓慢地降低副车架举升工具，将后副车架从车辆上拆下。
警告请注意，在降低副车架时，请勿损坏高压线束和冷却液软管。
- 断开供气装置与后副车架举升工具的连接。
-
将后副车架和副车架举升工具从车辆上移走。
安装
- 将副车架举升工具和后副车架放置在车辆下方。
- 将空气管路连接到副车架举升工具。
-
在协助下，缓慢地将后驱动单元和副车架举升到位。
警告请注意，在举升后副车架时，请勿损坏高压线束和冷却液软管。
-
手动拧紧将后副车架固定到车身的新螺栓（2 个）。
注螺栓将在本程序的后续步骤中紧固。
-
将左侧剪力板安装到后副车架和高压电池上，然后手动拧紧新的螺栓，将剪力板固定到副车架上。
注螺栓将在本程序的后续步骤中紧固。
-
安装并手动拧紧将左侧剪力板固定到高压电池的小号螺栓。
注螺栓将在本程序的后续步骤中紧固。
- 对右侧剪力板重复第5步和第6步。
-
按照拆卸时标记的位置放置副车架。
注尽可能地将副车架放回原位。
-
紧固将左后和右后副车架固定到车身的螺栓，然后用油性记号笔标记螺栓。165 Nm (121.7 lbs-ft)提示： 推荐使用以下工具：
- 21 毫米套筒
- 6 英寸加长件
-
紧固将左右剪力板固定到车辆的小号螺栓。35 Nm (25.8 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
- 3 英寸加长件
-
紧固将左右剪力板固定到车辆的大号螺栓，然后用油性记号笔标记螺栓。130 Nm (95.9 lbs-ft)提示： 推荐使用以下工具：
- 21 毫米套筒
- 6 英寸加长件
-
紧固将冷却液软管固定到左右剪力板的树形头卡子。
左侧剪力板如图所示，右侧剪力板类似
- 松开系带并将副车架举升工具从车辆上降下。
- 断开空气管路与副车架举升工具的连接，然后将该工具从车辆下部拆下。
-
将后驱动单元至高压电池线束的高压电池后驱动单元连接器把手抬至最高处。
-
将高压连接器专用工具安装到高压电池后驱动单元连接器上。
-
用双手将后驱动单元至高压电池线束的高压电池后驱动单元连接器牢固连接到高压电池接头上。
警告确保连接器与接头稳固连接，两个固定销都插入把手中。
- 将高压连接器专用工具从高压电池后驱动单元连接器上拆下。
-
将高压电池后驱动单元连接器按压到高压电池接头上，同时将把手降至最低处。
警告确保把手在降下时不扭结。
-
滑动释放装置，将高压电池后驱动单元连接器把手锁定在固定位置。
-
确认高压电池后驱动单元连接器完全就位，然后比对连接器两侧，确保正确固定到位。
注连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
-

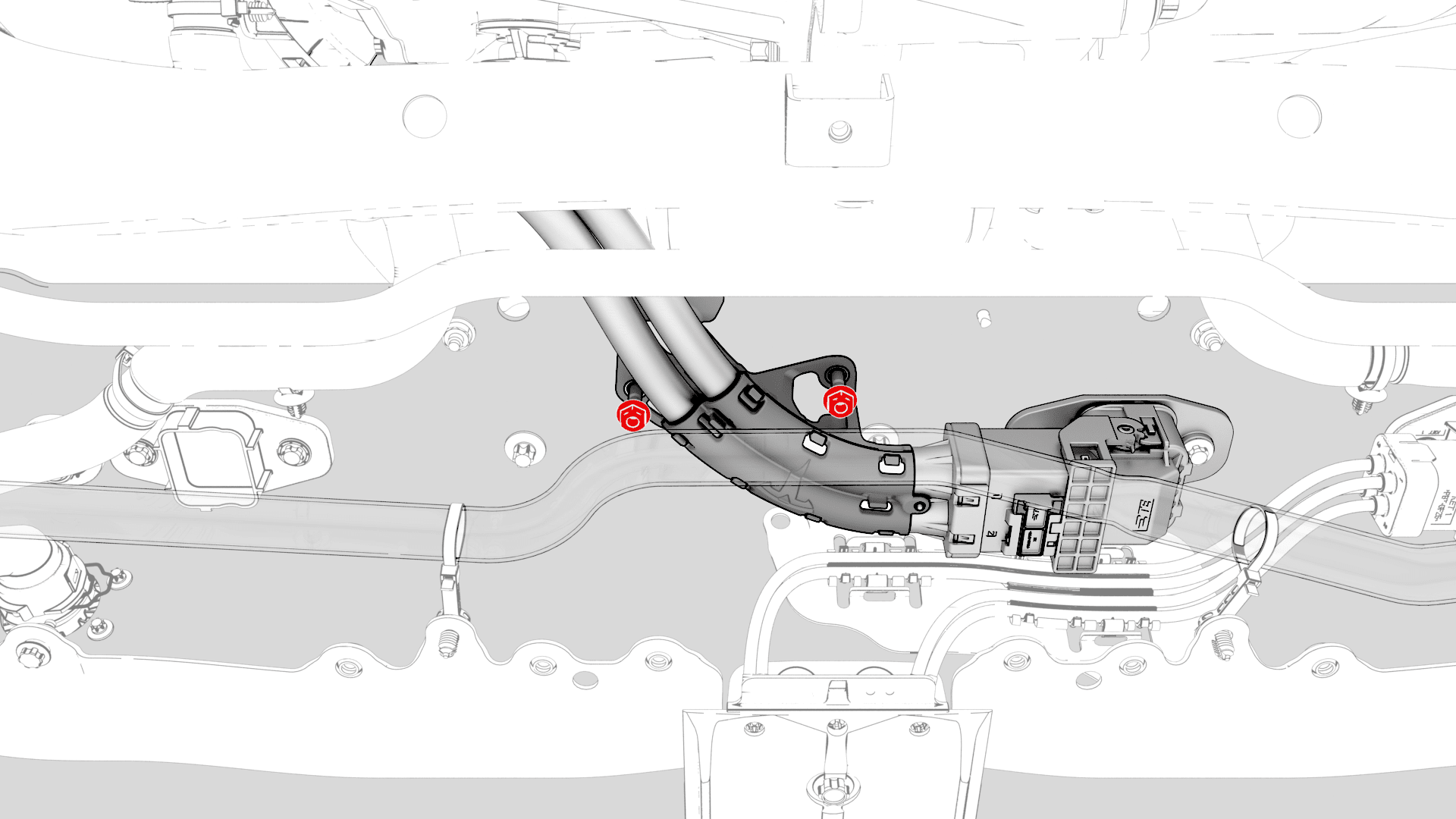

安装将后驱动单元高压电气线束支架固定到高压电池的螺母（2 个）。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 4 英寸加长件
注新款车辆上的紧固件数量可能有所不同。
- 在高压电池右后侧下方放置冷却液排放容器。
-
取下软管塞，将后驱动单元出口软管与动力总成回流软管相连，然后紧固卡子。
警告执行推拉测试，以确认软管已完全就位。
- 在高压电池左后侧下方放置冷却液排放容器。
-
取下外螺纹接头和内螺纹接头的塞子，将后驱动单元变流器进口软管连接到高压电池左侧，然后紧固卡子。
警告执行推拉测试，以确认软管已完全就位。
- 紧固将后驱动单元变流器进口软管固定到高压电池的筒形夹。
- 取走车辆下方的冷却液排放容器。
- 安装高压电池后滑板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
- 安装后平衡杆。请参阅平衡杆 - 后（拆卸和更换）。
-
将左副车架电气线束筒形夹紧固到车身上。
-
连接 12V 副车架线束左侧的电气连接器。
图 1. 左侧如图所示，右侧类似
- 对车辆右侧重复第31步和第 32 步。
-
安装后驱动单元接地带。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米 12 角深套筒
注如果拆卸期间车上有垫圈，则重新安装此垫圈。注确保接地带的角度可以在接地带与防抱死制动系统轮毂转速传感器线束之间留出足够间隙。 -
安装用于固定顶部支座处左后减震器的螺栓。41 Nm (30.2 lbs-ft)提示： 推荐使用以下工具：
- 15 毫米套筒
- 3 英寸加长件
左侧如图所示；右侧类似。
-
将弹簧压缩器从左后螺旋弹簧上拆下。
- 安装左后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
- 对车辆右侧重复第35步至第37步。
-
将左后和右后制动钳支架安装到转向节上，然后安装将制动钳支架固定到转向节的螺栓。83 Nm (61.2 lbs-ft)
左后制动钳如图所示，右后制动钳类似。
- 检查将后副车架总成从车辆上拆下时松动的所有后悬架螺栓的扭矩。请参阅悬架 - 后（检查扭矩）。
- 安装后饰板扩散器。请参阅扩散器 - 后饰板（拆卸和更换）。
- 安装用于固定左右轮拱内衬的下部卡子。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 安装左后和右后轮毂。请参阅轮毂总成（拆卸和安装）。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 长按换挡杆上的“驻车”按钮以退出电子驻车制动 (EPB) 维护模式。
- 将车辆与装有 Toolbox 3.0 的笔记本电脑相连。
- 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 “Purge”。
-
点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
- 断开笔记本电脑与车辆的连接。
-
检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
注确保冷却液液位处于 “Max” 线处。
- 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 将驾驶位和副驾位座椅移回原位。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
