半轴 - 后驱动单元 - LH（拆卸和更换）

校正代码 40302002 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源，XP-10
  • 1498673-00-A 轴拆卸工具线缆套件，MS/MX/M3
  • 1096075-00-A 液压轮毂轴承拉拔器工具

拆卸

  1. 用双柱举升机举升车辆。 请参阅举升车辆 - 双柱举升机。
  2. 松开左后轮毂带耳螺母，但请勿在此时拆下轮毂。 请参阅轮毂总成（拆卸和安装）。
  3. 松开左后轴螺母，但此时请勿将其拆下。
  4. 拆卸中间流线型护板。 请参阅面板 - 流线型护板 - 中间（拆卸和更换）。

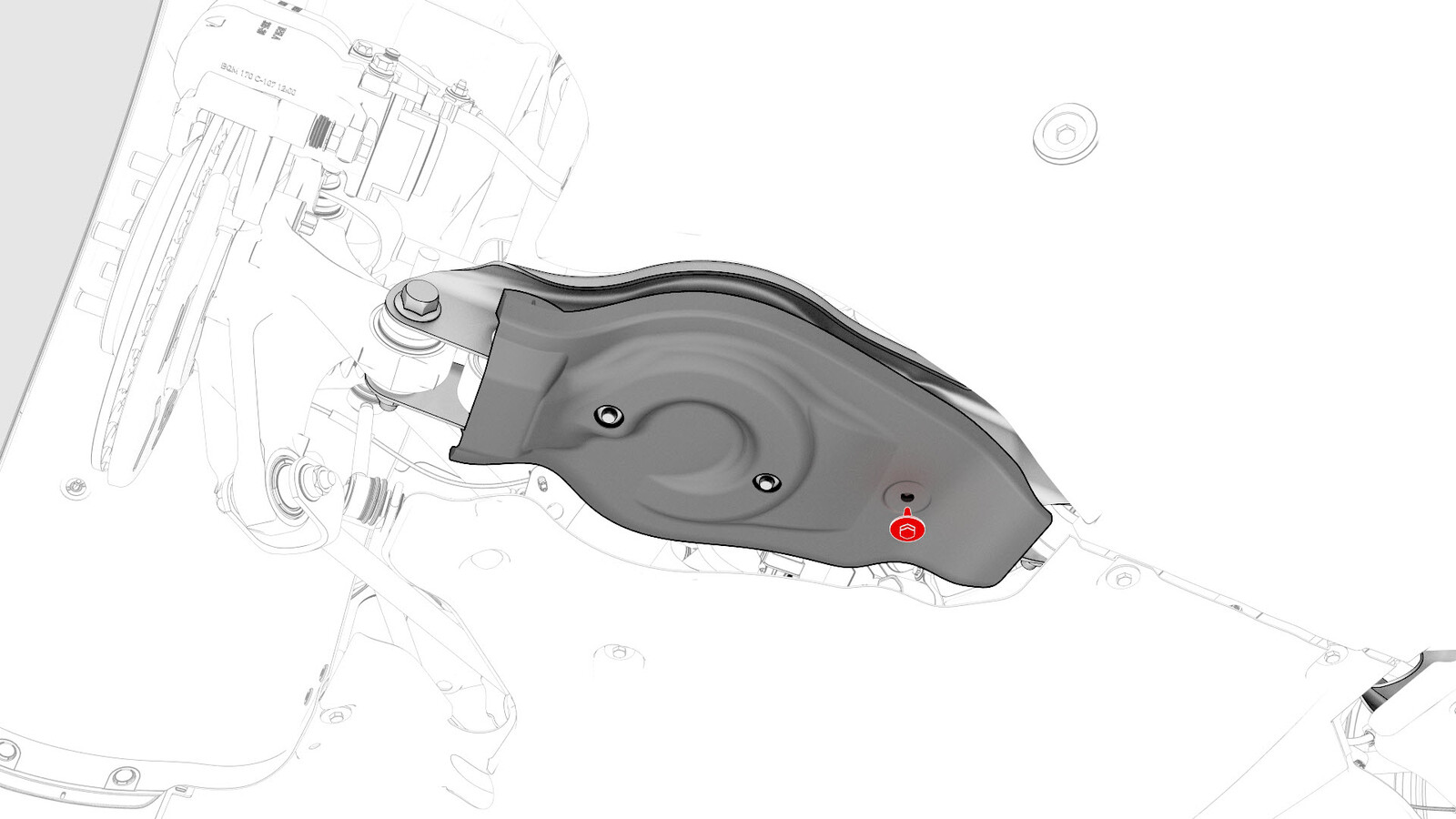

  5. 拆卸用于固定左后悬架护罩的螺栓。
  6. 拆下左后轮毂。
  7. 拆卸左后轮拱内衬。请参阅轮拱内衬 - 后 - LH（拆卸和更换）。
  8. 松开左后驻车制动钳。请参阅驻车制动 - 钳 - 后 - LH（释放）。
  9. 拆卸并弃置将左后制动钳支架固定到转向节的螺栓。
  10. 将左后制动钳从左后悬架上拆下，然后使用 S 型钩将其挂在车身上。
  11. 拆下并弃用将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓，然后将传感器从转向节上拆下。
  12. 松开卡子，然后拆下将左后防抱死制动系统轮毂转速传感器电缆固定到左后转向节和副车架支架的索环。
  13. 拆下并弃用螺母，然后拆下将左半轴固定到轮毂轴承总成的垫圈。
  14. 拆下将制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    拆卸之前为早期生产的车辆安装的带耳螺母。
  15. 将轮毂轴承拉拔器安装到左后制动盘上，然后将拉拔器垫圈（5 个）和带耳螺母（5 个）安装到制动盘螺柱上并手动拧紧。
  16. 使用轮毂轴承拉拔器将半轴从轮毂轴承花键上松开。
    Informational PurposesAn informational icon, calling your attention
    注
    半轴在后续步骤中拆卸。
  17. 将带耳螺母（5 个）和拉拔器垫圈（5 个）从左后制动盘螺柱上拆下，然后将轮毂轴承拉拔器从制动盘上拆下。
  18. 安装将制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    重新安装之前为早期生产的车辆安装的带耳螺母。
  19. 在左后螺旋弹簧上安装一个弹簧压缩器。根据图示对齐钩子，并确认轴在悬架压缩时穿过车身开口。
  20. 在左后悬架下方放置支架。

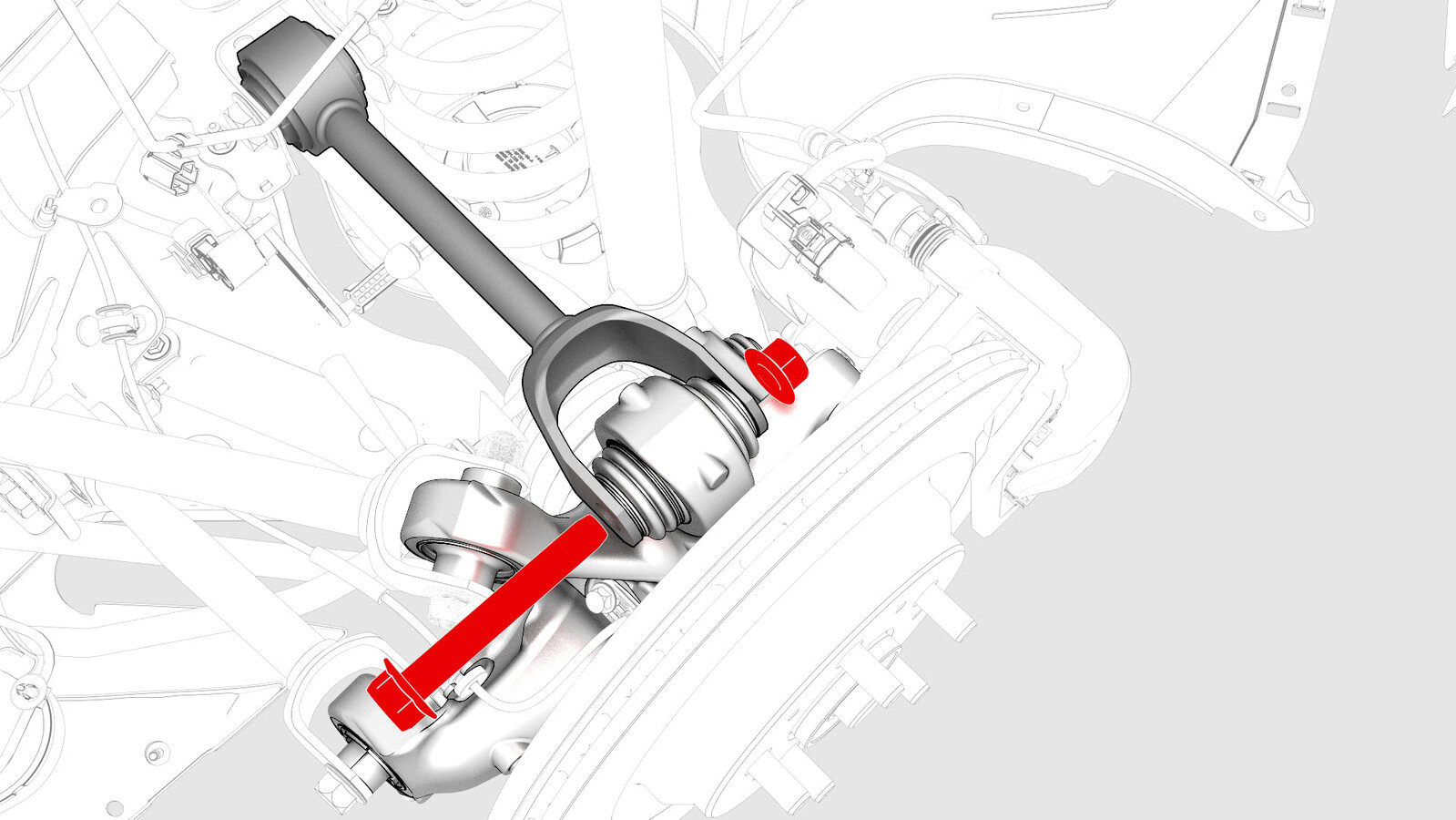

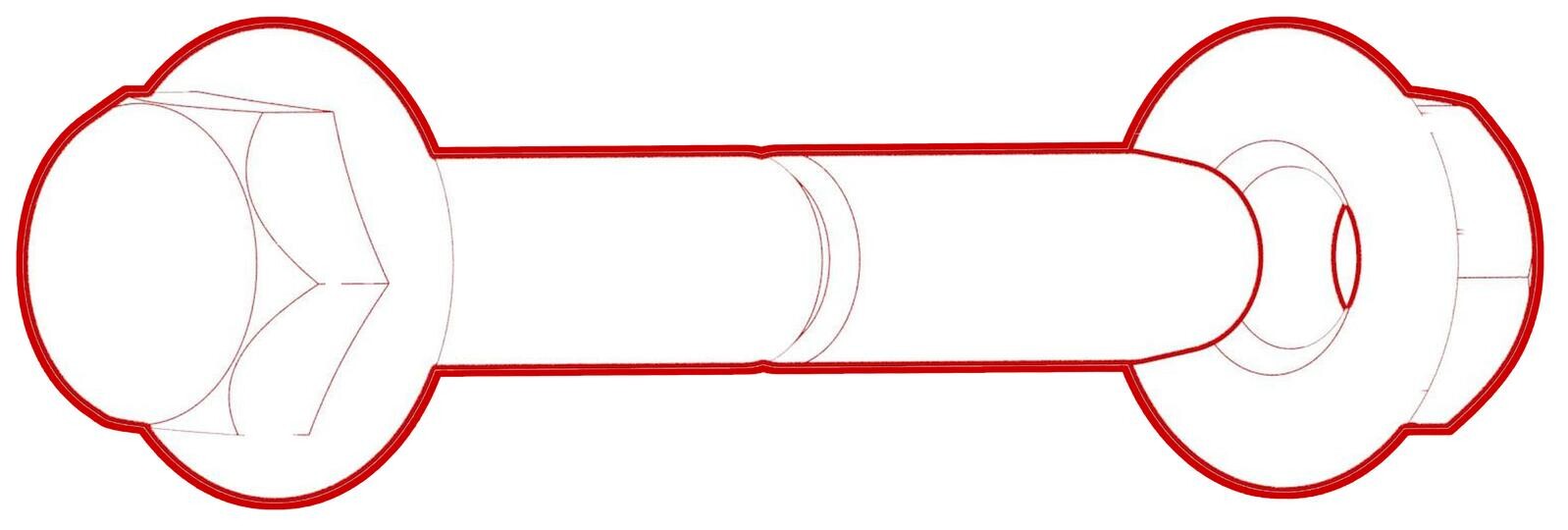

  21. 拆卸将左侧上尾连杆固定到转向节的螺栓和螺母。

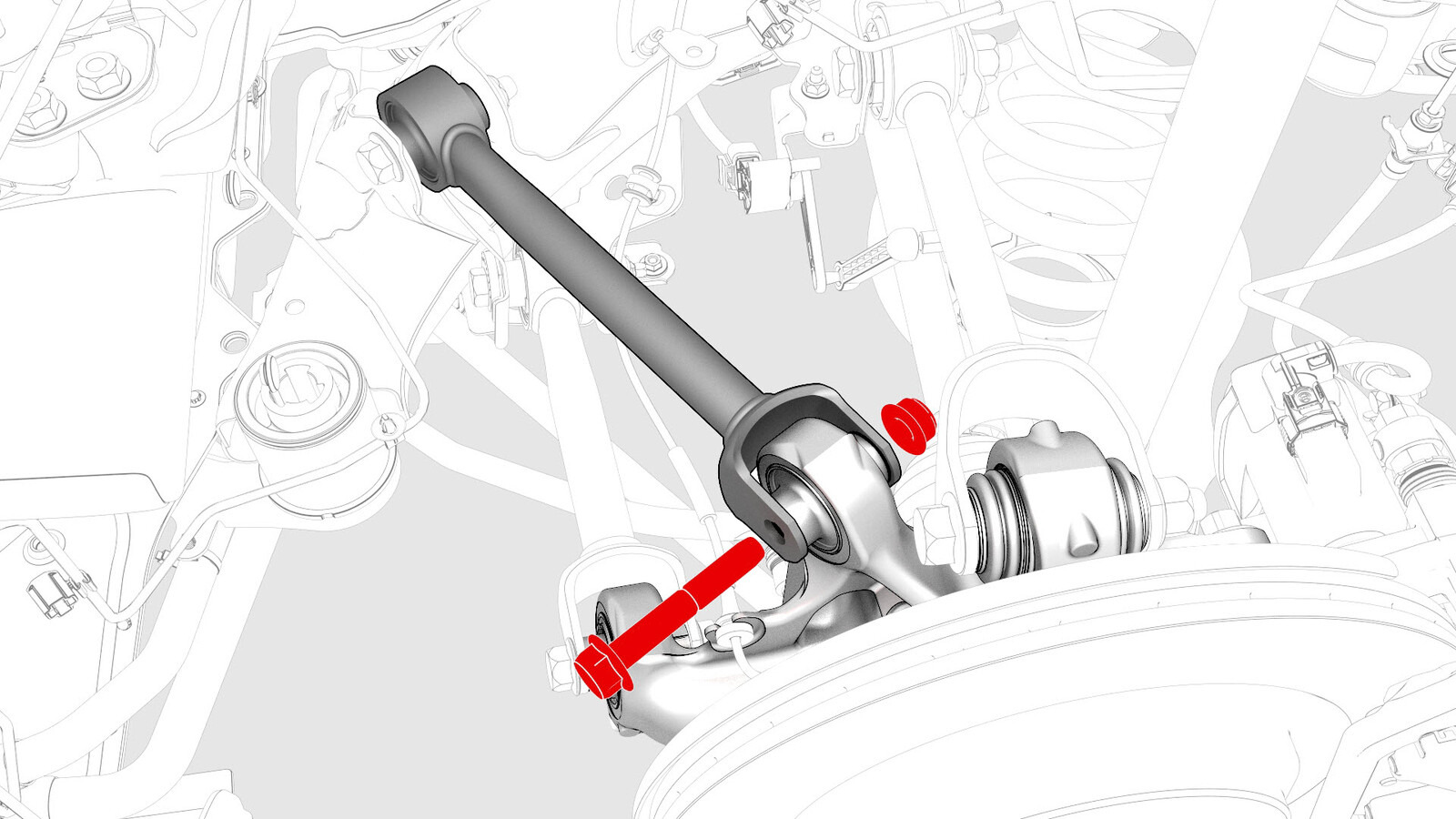

  22. 拆卸将左侧上前连杆固定到转向节的螺栓和螺母。

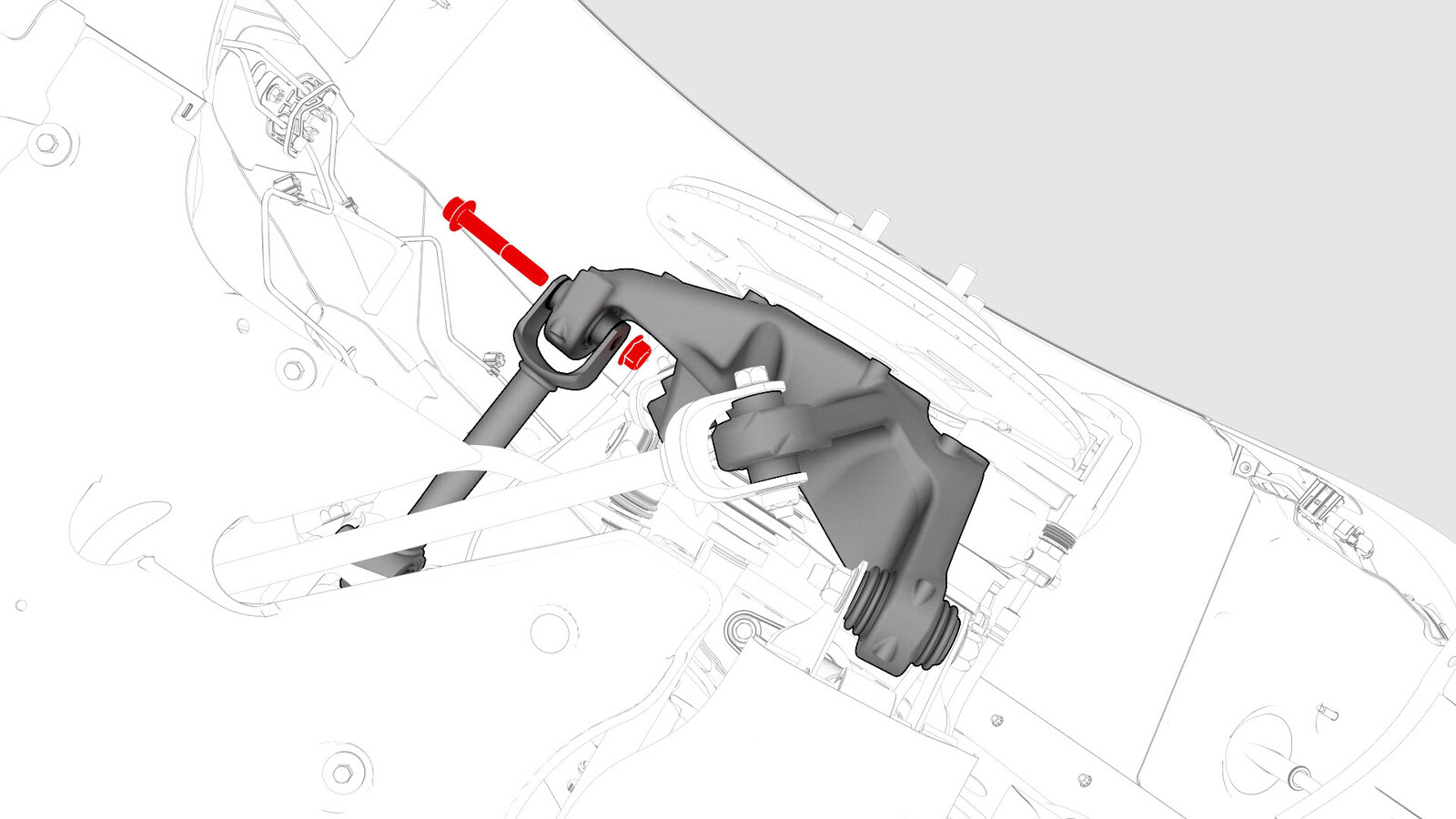

  23. 拆卸将左侧止推杆固定到转向节的螺栓和螺母。

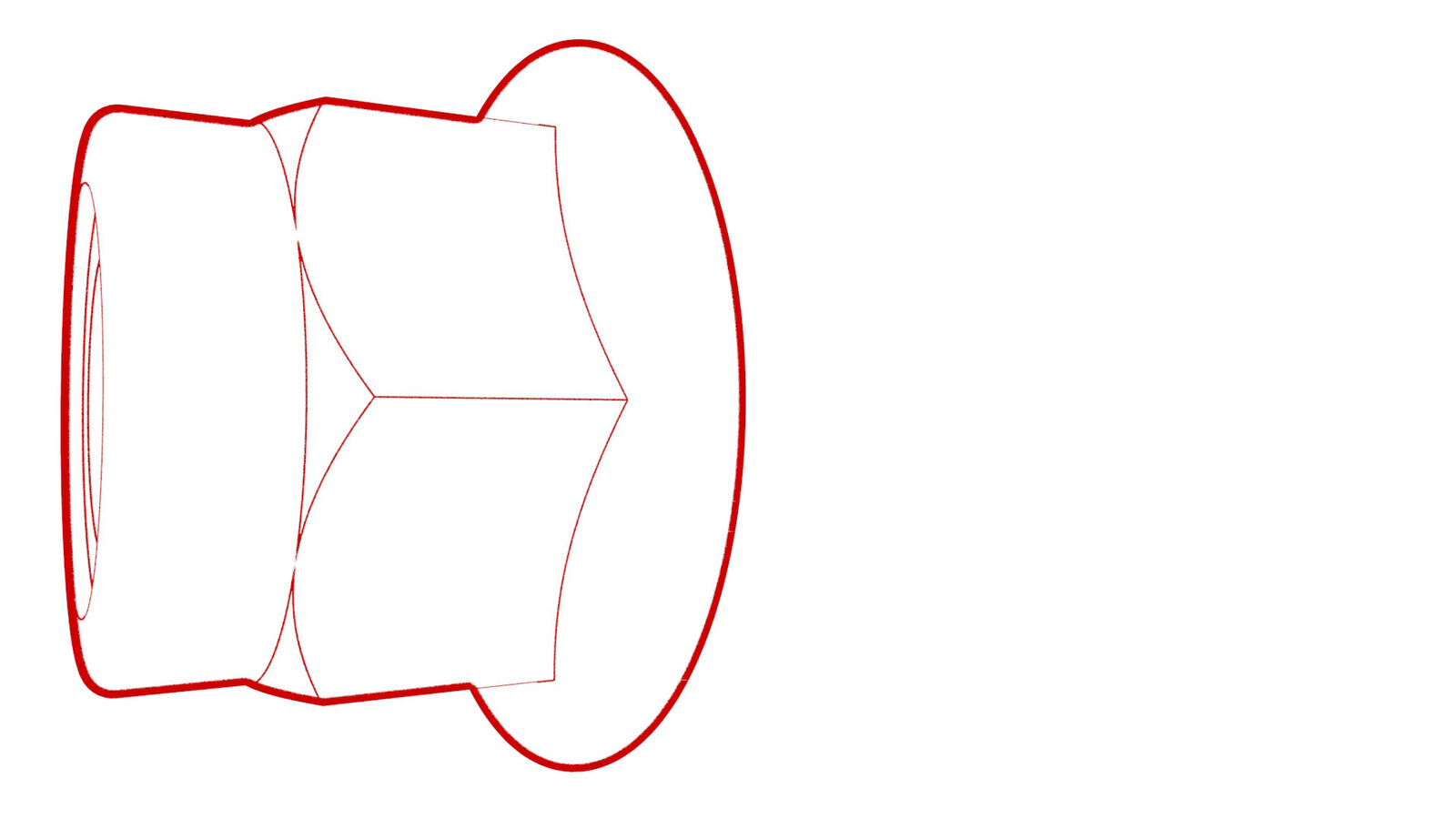

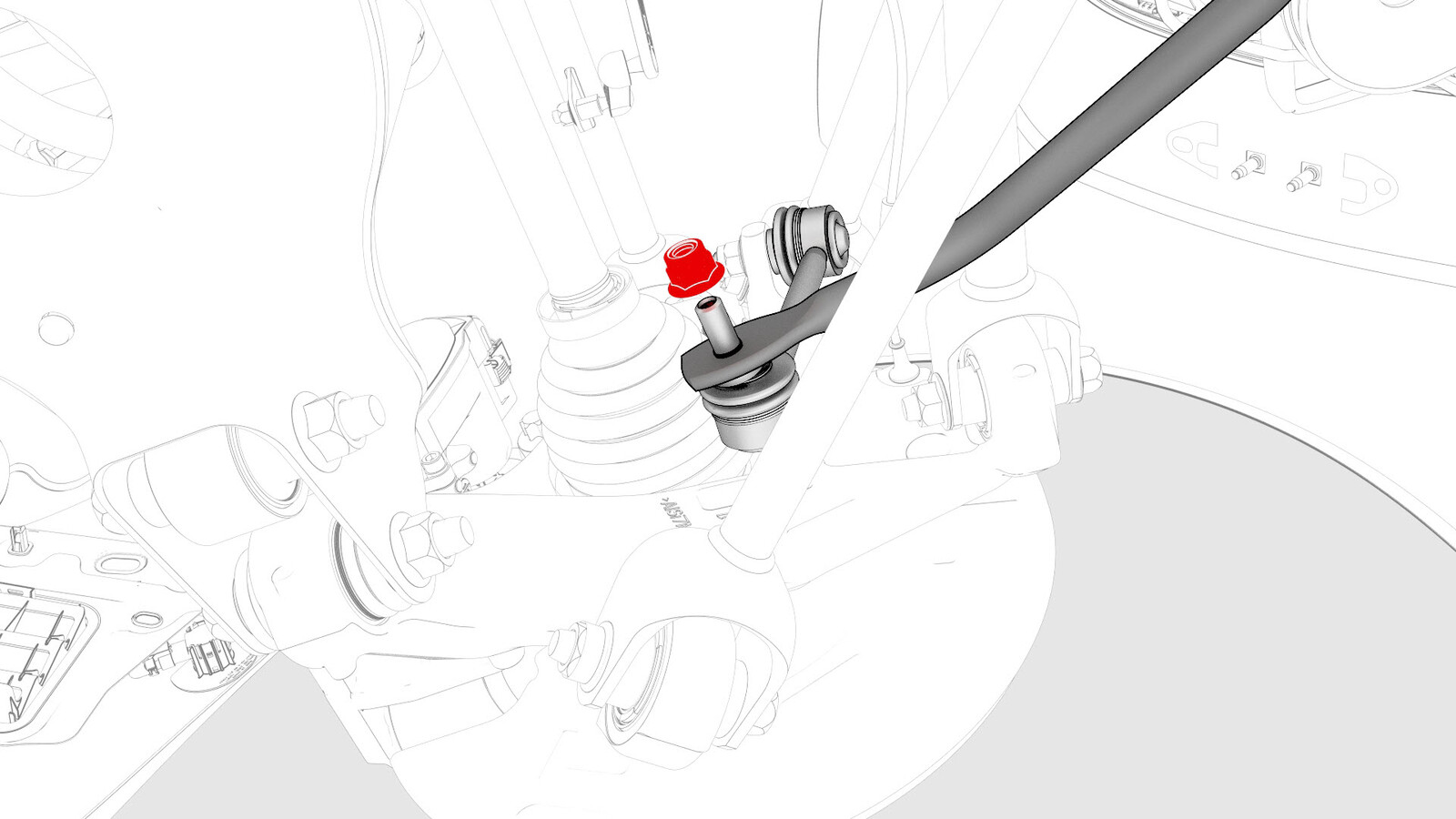

  24. 拆卸并弃置将后平衡杆连杆固定到后平衡杆的螺母。
    Informational PurposesAn informational icon, calling your attention
    注
    松开螺母，然后用 5 毫米六角扳手反向固定球头。
  25. 拆卸用于固定顶部支座处左后减震器的螺栓。
    41 Nm (30.2 lbs-ft)
  26. 降下支架以便拆卸半轴。

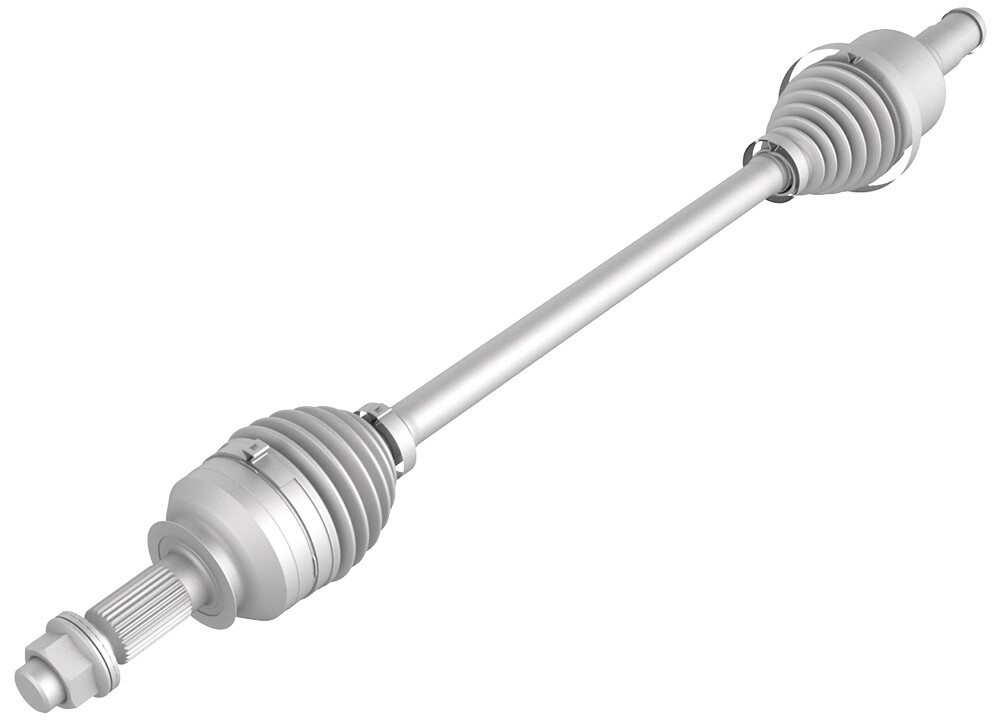

  27. 将半轴从轮毂轴承总成上分开，然后将半轴移至一旁。
  28. 将车轴拆卸工具线缆放置在左后驱动单元半轴内接头周围，然后使用电缆扎带将车轴拆卸工具线缆固定。
    图 1. 已将车轴从驱动单元上拆下，仅作示范
  29. 将车轴拆卸工具滑动锤挂在 2 个车轴拆卸工具电缆环上，然后使用滑动锤将半轴从驱动单元上拆下。

安装

  1. 仅向左后驱动单元半轴外侧与轮毂轴承之间的接合面上涂抹约 1 克的 Molykote M-77 润滑膏。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑剂。如果错涂润滑剂，请使用车间毛巾将花键擦拭干净。
  2. 将半轴安装到后驱动单元。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将半轴安装到驱动单元上时：
    • 注意请勿损坏或移动油封。
    • 确保卡环开口朝向驱动单元底部。
    • 将半轴小心推入驱动单元，直至半轴端头与小齿轮轴接触并发出“咔嗒”声。
    • 将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动单元分离，则需重新安装半轴，然后测试是否完全就位。
    • 将左半轴临时放置在下尾连杆上。
  3. 摆出转向节上部，然后将半轴与轮毂轴承接合。
  4. 将左后半轴花键与左后轮毂轴承花键对齐，然后将半轴安装到轮毂轴承中。
  5. 仅将车轴螺母安装到半轴上，然后使用棘轮和套筒扳手手动拧紧螺母，将半轴拉入轮毂轴承中，直至其就位。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿使用电动工具紧固螺母，否则可能会损坏螺纹。
  6. 将车轴螺母从半轴上拆下，将新垫圈安装到半轴上，然后重新安装车轴螺母并手动拧紧。
    Informational PurposesAn informational icon, calling your attention
    注
    车轴螺母将在后续步骤中紧固。
  7. 使用支架升起左后悬架。
  8. 在协助下，安装并手动拧紧将左侧止推杆固定到转向节的螺栓和螺母。
  9. 在协助下，安装并手动拧紧将左侧上前连杆固定到转向节的螺栓和螺母。
  10. 在协助下，安装并手动拧紧将左侧上尾连杆固定到转向节的螺栓和螺母。
  11. 安装一个新螺母，将后平衡杆连杆固定到后平衡杆，然后用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    用 5 毫米六角扳手反向固定球头。
  12. 安装用于固定顶部支座处左后减震器的螺栓。
    41 Nm (30.2 lbs-ft)
  13. 升起支架以模拟处于行驶高度的车辆。
    Informational PurposesAn informational icon, calling your attention
    注
    确保支架未阻碍调节弹簧压缩器或悬架螺栓的路径。
    Informational PurposesAn informational icon, calling your attention
    注
    使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内，如果需要，则调节支架或弹簧压缩器工具。
  14. 测量围板底部与后轴中心之间的距离，确保后悬架已设置到行驶高度：测得距离应为 378 毫米。
  15. 紧固将左侧止推杆固定到转向节的螺栓和螺母，然后用记号笔标记螺栓和螺母。
    76 Nm (56.0 lbs-ft)
  16. 紧固将左侧上前连杆固定到转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
  17. 紧固将左侧上尾连杆固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    134 Nm (98.8 lbs-ft)
  18. 拆下左后悬架下方的支架。
  19. 将弹簧压缩器从左侧螺旋弹簧上拆下。
  20. 将左后悬架护罩安装到下尾连杆上，然后安装将悬架护罩固定到连杆的螺栓。
    6 Nm (4.4 lbs-ft)
  21. 再次手动拧紧左侧车轴螺母。
  22. 将左后防抱死制动系统轮毂转速传感器安装到左后转向节，然后安装一个新的螺栓，将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)
  23. 安装索环并紧固将左后防抱死制动系统轮毂转速传感器电缆固定到左后转向节和副车架支架的卡子。
  24. 安装将左后制动钳支架固定到转向节的螺栓。
    80 Nm (59.0 lbs-ft)
  25. 安装将电气线束支架固定到左后制动钳的螺栓。
    5 Nm (3.7 lbs-ft)
  26. 将电气线束与左后制动钳连接器相连。
  27. 安装左后轮拱内衬。请参阅轮拱内衬 - 后 - LH（拆卸和更换）。
  28. 安装左后轮毂，然后手动拧紧将左后轮毂固定到轮毂轴承的带耳螺母。
  29. 降下车辆并将车辆换入“驻车”挡。
  30. 紧固左后轴螺母。
    300 Nm (221.2 lbs-ft)
  31. 紧固轮毂带耳螺母。
    175 Nm (129.1 lbs-ft)
  32. 安装左后轮毂中心盖或轮毂轴承盖。
  33. 将车辆驶离举升机。
  34. 检查车辆轮毂定位，并根据需要进行调整。请参阅四轮定位检查。
