线束 - 车身 - LH（左侧驾驶）（拆卸和更换）
校正代码
17100802 3.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下门槛后备箱饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 拆下 LH 第二排座椅靠背总成。请参阅座椅靠背 - 第二排 - LH（拆卸和更换）。
- 拆下 RH 第二排座椅靠背总成。请参阅座椅靠背 - 第二排 - RH（拆卸和更换）。
-
在第二排座垫下方的车身柱处，松开行李箱毡毯夹。
-

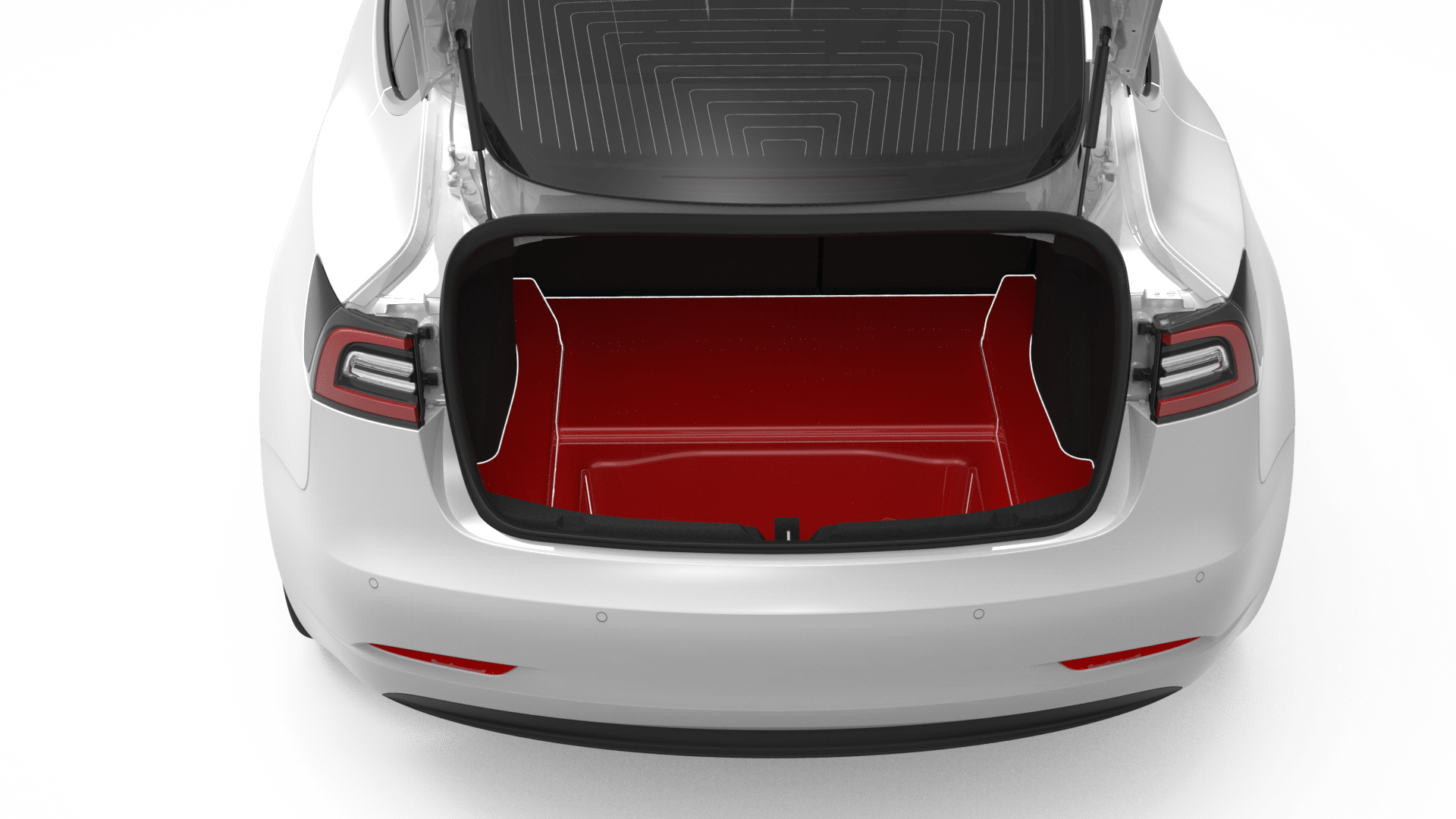

松开将行李箱毡毯固定到车身的夹子，然后从车上拆下行李箱毡毯。
- 拆下后备箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
- 拆下后备箱 RH 饰板。请参阅饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
- 拆下后饰板总成。请参阅饰板 - 后（拆卸和安装）。
-
在后饰板和后副框架区域，拆下将 LH 车身线束固定到车身的夹子。
-
断开电气线束与后侧蓝牙被动式进入天线连接器的连接。
-
断开电气线束与后副框架电气线束连接器和 LH 电子驻车制动连接器的连接。
-
松开将电气线束固定到车身的夹子，然后将后副框架部分的电气线束穿过 LH 侧行李箱隔板。
注LH 车身线束穿过 LH 后轮拱内衬区域后部附近的行李箱。 - 降低车辆。
-
在助手的帮助下，将车辆移下举升机。
警告仅限以非常慢的速度，将车辆稳妥地推动一小段距离。
- 放置止轮块。
- 打开全部车门。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下 LH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下 A 柱 LH 下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆下 LH 脚部空间罩。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 拆下 LH 脚部空间进气槽。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
- 拆下 RH 仪表板端盖。请参阅 端盖 - 仪表板 - LH（拆卸和更换）
- 拆下 A 柱 RH 下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆下 RH 脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
- 执行车辆电气隔离程序。请参阅车辆高压禁用程序。
- 拆下驾驶位和副驾位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
- 拆下中控台总成。请参阅中控台（拆卸和安装）。
- 拆下驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。
- 拆下后门槛板 LH 饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 拆下 B 柱 LH 上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 拆下 B 柱 LH 下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
- 拆下 B 柱 LH 饰板。请参阅饰板 - B 柱 - LH（拆卸和更换）。
- 拆下 LH 边梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和更换）。
- 拆下 C 柱 LH 上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 拆下 RH 后门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）
- 拆下 B 柱 RH 上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 拆下 B 柱 RH 下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
- 拆下 RH 边梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和更换）。
- 拆下 C 柱 RH 上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 拆下 C 柱 LH 和 RH 后部饰板。请参阅饰板 - C 柱 - 后部 - LH（拆卸和更换）。
-
在 C 柱上部区域，松开将杂物盘电气线束固定到车身的夹子。
-
断开杂物盘电气线束与 RH 车身线束连接器的连接。
-
松开夹子，然后断开杂物盘扬声器电气线束与调谐器连接器的连接。
-
松开将杂物盘电气线束固定到 LH 侧 C 柱的夹子。
-
断开电气线束与天线放大器连接器的连接。
- 拆下杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。
-
松开将座舱后部主毡毯 LH 和 RH 侧固定到车身的夹子。
-

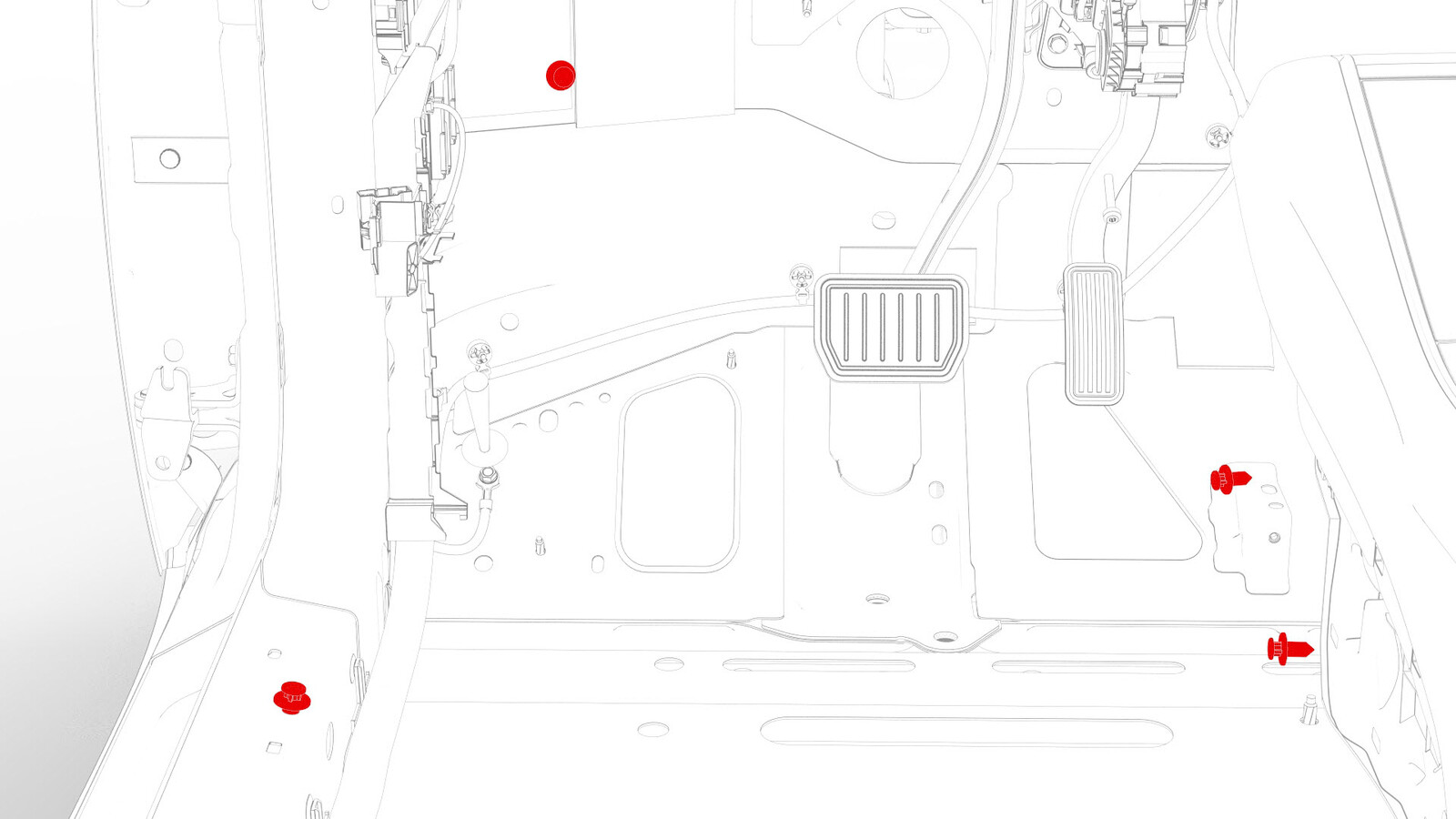

松开将 LH 前座舱主毡毯固定到车身的夹子，然后从车上拆下毡毯。
-

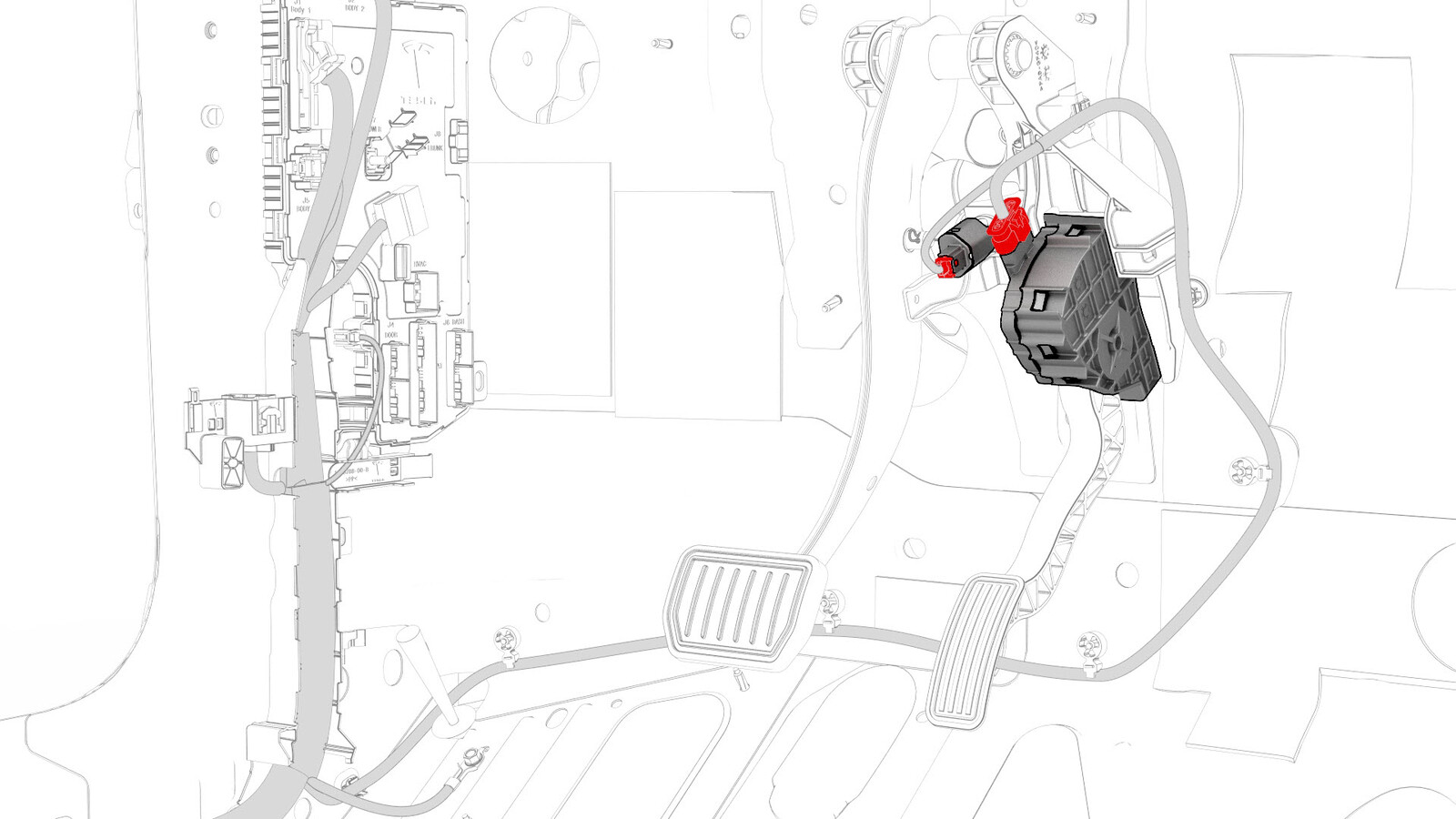

断开线束连接器与加速踏板和制动踏板连接器的连接。
-

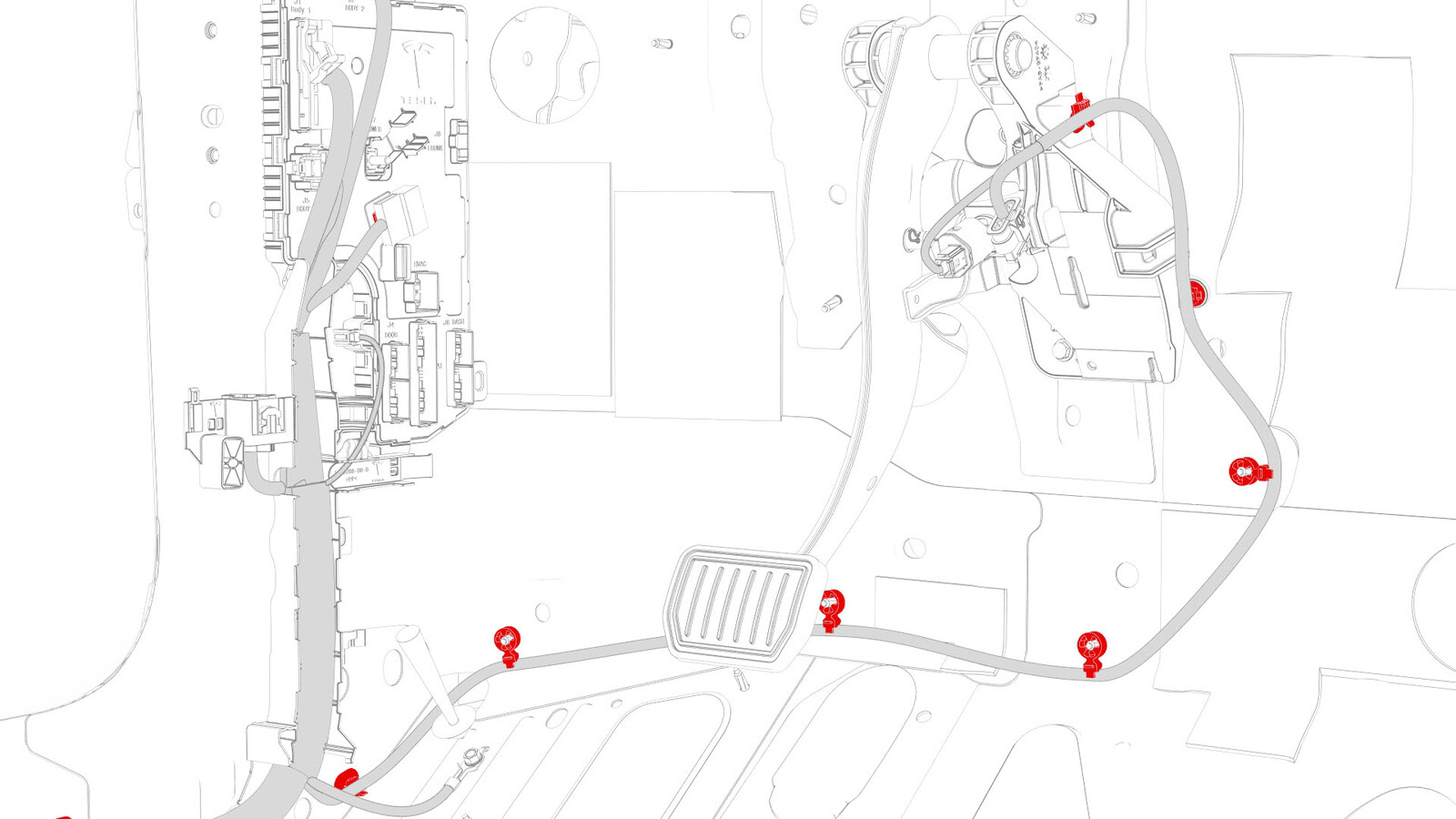

在仪表板支架区的下方，松开将电气线束固定到车身的夹子。
-

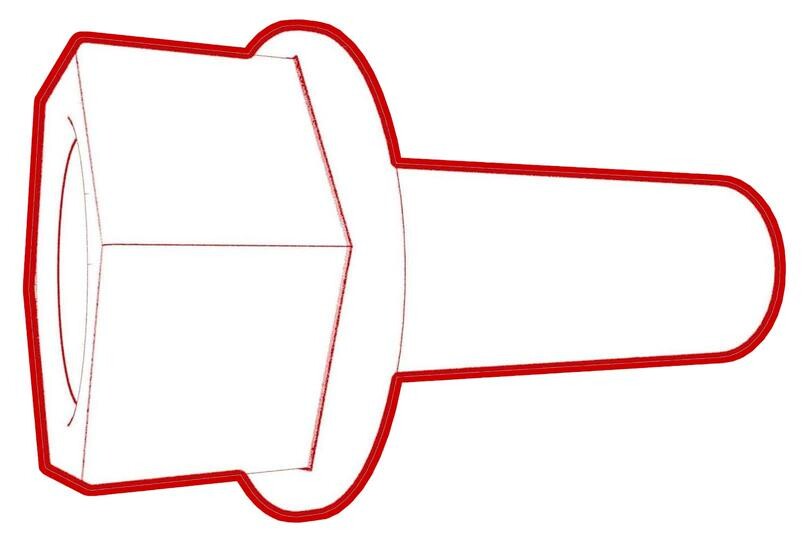

在驾驶位脚部空间区域，松开并弃用用于固定电气线束接地带的螺栓。
-
断开电气线束与 LH 车身控制器模块连接器的连接。
-
在 LH 车身控制器模块区域，松开将电气线束固定到车身的夹子。
-
在 LH 侧 B 柱下部区域，松开将电气线束固定到车身的夹子。
-

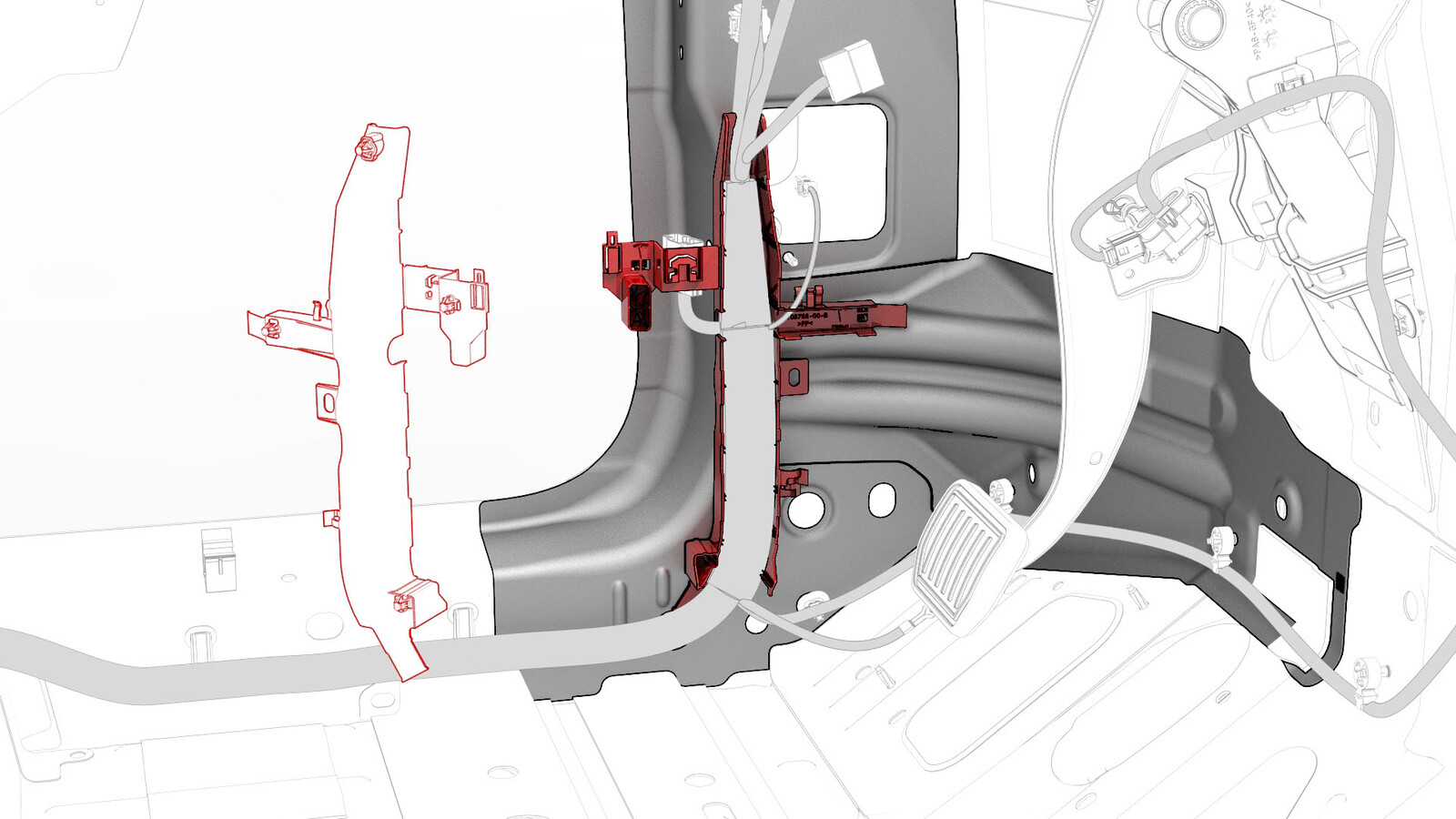

抬起底板风管的后部，以便松开将电气线束固定到车身的夹子。
-
在 LH 前座椅和 RH 侧 B 柱下部区域下方，松开将电气线束固定到车身的夹子。
-
在 RH 侧 B 柱下部区域，断开电气线束与连接器的连接。
-
断开电气线束与被动式补充约束控制模块连接器的连接。
-
在 LH 侧 B 柱下部区域，松开并弃用将电气线束接地带固定到车身的螺栓。
-
在 B 柱区域，松开将线束固定到车身的夹子。
-
断开电气线束与 LH 车门连接器和 LH 前座椅安全带连接器的连接。
-

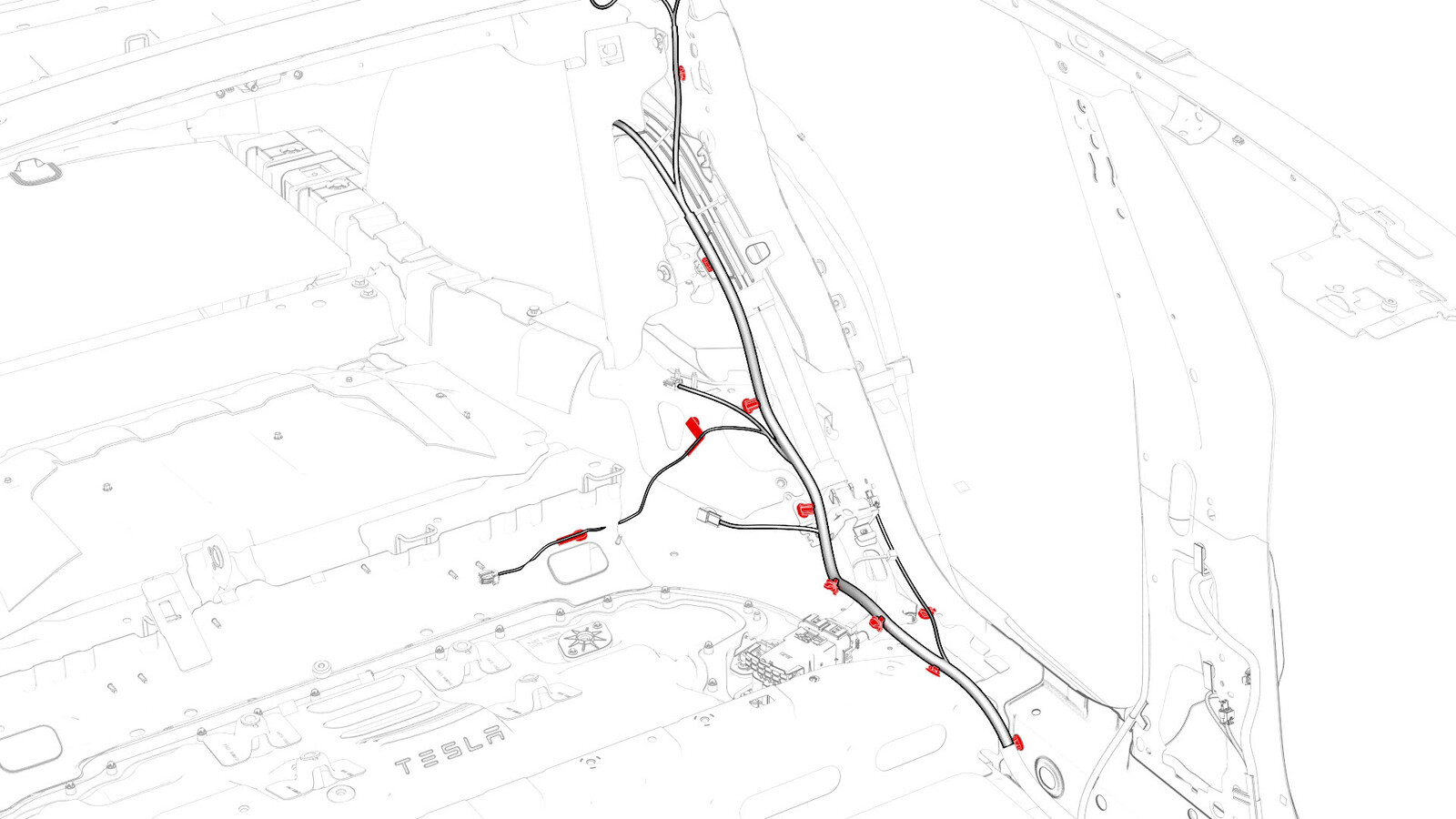

在 C 柱下部区域，松开将线束固定到车身的夹子。
-

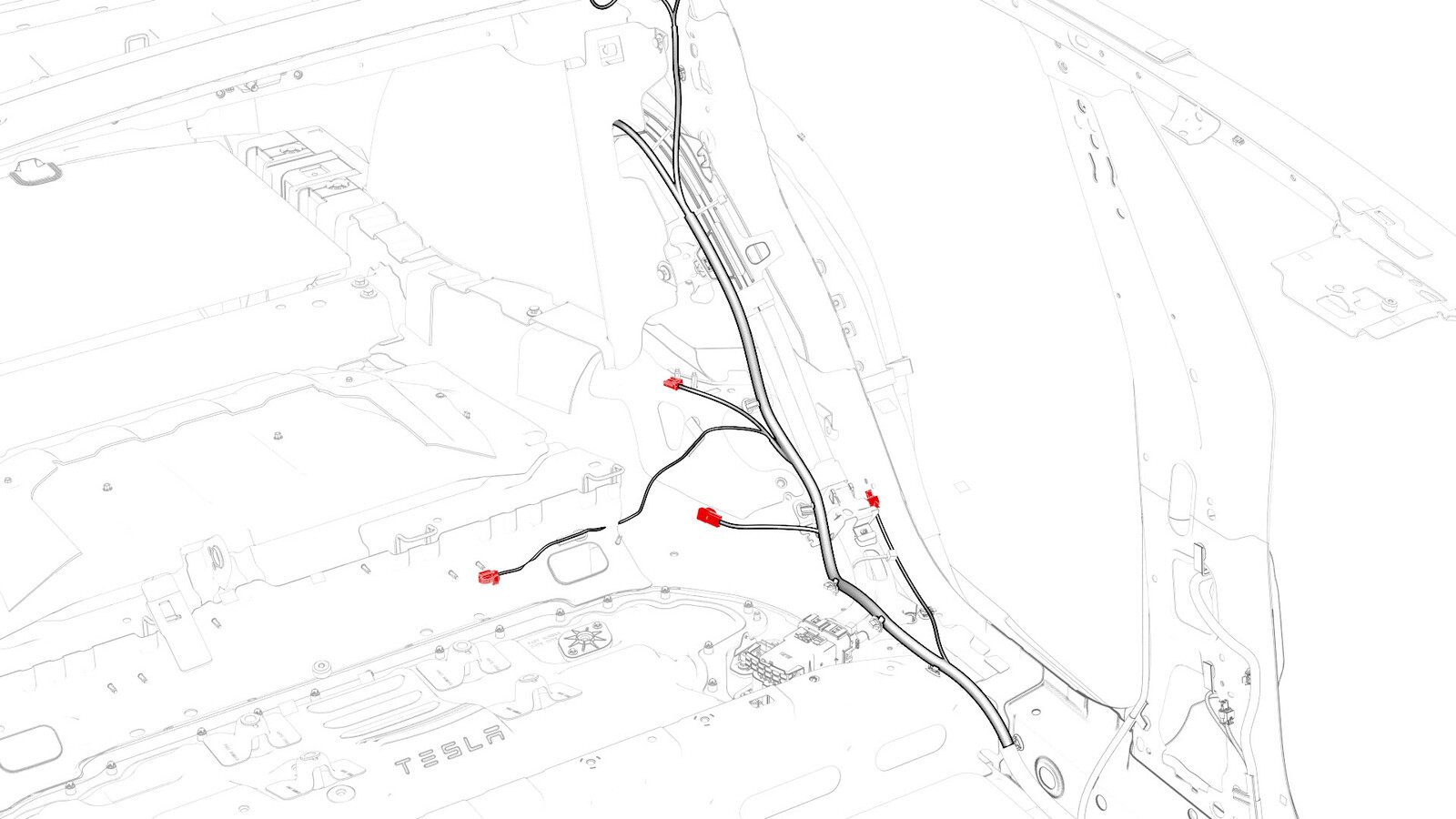

在 C 柱下部区域，断开电气线束与连接器的连接。
-
在 LH 侧帘气囊和胎压监控系统模块区域，松开将电气线束固定到车身的夹子。
-
断开电气线束与 LH 侧帘式气囊连接器的连接。
-
断开电气线束与胎压监控系统模块连接器的连接。
-
断开电气线束与 LH 后座椅安全带连接器的连接。
-
在 LH 侧行李箱区域，松开将电气线束固定到车身的夹子。
-
断开电气线束与充电端口电子控制单元连接器的连接。
-
在充电端口区域，松开并弃用将电气线束接地带固定到车身的螺栓。
- 从车上拆下 LH 车身线束。
安装
- 将 LH 车身线束装入车辆。
-
在充电端口区域，安装新螺栓，将电气线束接地带固定到车身。
8 Nm (5.9 lbs-ft)
-
将电气线束连接到充电端口电子控制单元连接器。
-
在 LH 侧行李箱区域，紧固将电气线束固定到车身的夹子。
-
将电气线束连接到 LH 后座椅安全带连接器。
-
将电气线束连接到胎压监控系统模块连接器。
-
将电气线束连接到 LH 侧帘式气囊连接器。
-
在 LH 侧帘式气囊和胎压监控系统模块区域，紧固将电气线束固定到车身的夹子。
-
在 C 柱下部区域，将电气线束连接到连接器。
-
在 C 柱下部区域，紧固将线束固定到车身的夹子。
-
将电气线束连接到 LH 车门连接器和 LH 前座椅安全带连接器。
-
在 B 柱区域，紧固将线束固定到车身的夹子。
-
在 LH 侧 B 柱下部区域，安装新螺栓，将电气线束接地带固定到车身。8 Nm (5.9 lbs-ft)
-
将电气线束连接到被动式补充约束控制模块连接器。
-
在 RH 侧 B 柱下部区域，将电气线束连接到连接器。
-
在 LH 前座椅和 RH 侧 B 柱下部区域下方，紧固将电气线束固定到车身的夹子。
-
在底板风管后部下方，紧固将电气线束固定到车身的夹子。
-
在 LH 侧 B 柱下部区域，紧固将电气线束固定到车身的夹子。
-
在 LH 车身控制器模块区域，紧固将电气线束固定到车身的夹子。
-
将电气线束连接到 LH 车身控制器模块连接器。
-
在驾驶位脚部空间区域，安装新螺栓，将电气线束接地带固定到车身。
8 Nm (5.9 lbs-ft)
-
在仪表板支架区的下方，紧固将电气线束固定到车身的夹子。
-
将电气线束连接到加速踏板和制动踏板连接器。
-
将毡毯装入车辆，然后紧固将 LH 前主毡毯固定到车身的夹子。
-
紧固将座舱后部主毡毯 LH 和 RH 侧固定到车身的夹子。
- 安装杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。
-
将电气线束连接到天线放大器连接器。
-
紧固将杂物盘电气线束固定到 LH 侧 C 柱的夹子。
-
将杂物盘扬声器电气线束连接到调谐器连接器，然后将夹子紧固。
-
将杂物盘电气线束连接到 RH 车身线束连接器。
-
在 C 柱上部区域，紧固将杂物盘电气线束固定到车身的夹子。
- 安装 C 柱 LH 和 RH 后部饰板。请参阅饰板 - C 柱 - 后部 - LH（拆卸和更换）。
- 安装 C 柱 RH 上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 安装 RH 边梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和更换）。
- 安装 B 柱 RH 下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
- 安装 B 柱 RH 上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 安装 RH 后门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）
- 安装 C 柱 LH 上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 安装 LH 边梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和更换）。
- 安装 LH B 柱饰板。请参阅饰板 - B 柱 - LH（拆卸和更换）。
- 安装 B 柱 LH 下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
- 安装 B 柱 LH 上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
- 安装 LH 后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。
- 安装中控台总成。请参阅中控台（拆卸和安装）。
- 安装驾驶位和前排乘客座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
- 安装 RH 脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
- 安装 A 柱 RH 下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装 RH 仪表板端盖。请参阅 端盖 - 仪表板 - LH（拆卸和更换）
- 安装 LH 脚部空间进气槽。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
- 安装 LH 脚部空间罩。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 安装 A 柱 LH 下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装 LH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 部分关闭全部车门。
- 移走止轮块。
-
在助手的帮助下，将车辆移到举升机上。
警告仅限以非常慢的速度，将车辆稳妥地推动一小段距离。
- 升高车辆。
-
穿过 LH 侧行李箱隔板将电气线束的后副框架部分移入，然后紧固将电气线束固定到车身的夹子。
注LH 车身线束穿过 LH 后轮拱内衬区域后部附近的行李箱。
-
将电气线束连接到后副框架线束连接器和 LH 电子驻车制动连接器。
-
将电气线束连接到后侧蓝牙被动式进入天线连接器。
-
在后饰板和后副框架区域，安装将 LH 车身线束固定到车身的夹子。
- 安装后饰板总成。请参阅饰板 - 后（拆卸和安装）。
- 降低车辆。
- 安装 LH 和 RH 行李箱侧面饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
-
将行李箱毡毯装入行李箱，然后紧固将行李箱毡毯固定到车身的夹子。
-
在第二排座垫下方，将行李箱毡毯夹紧固到车身螺柱上。
- 安装 RH 第二排座椅靠背总成。请参阅座椅靠背 - 第二排 - RH（拆卸和更换）。
- 安装 LH 第二排座椅靠背总成。请参阅座椅靠背 - 第二排 - LH（拆卸和更换）。
- 安装门槛后备箱饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
