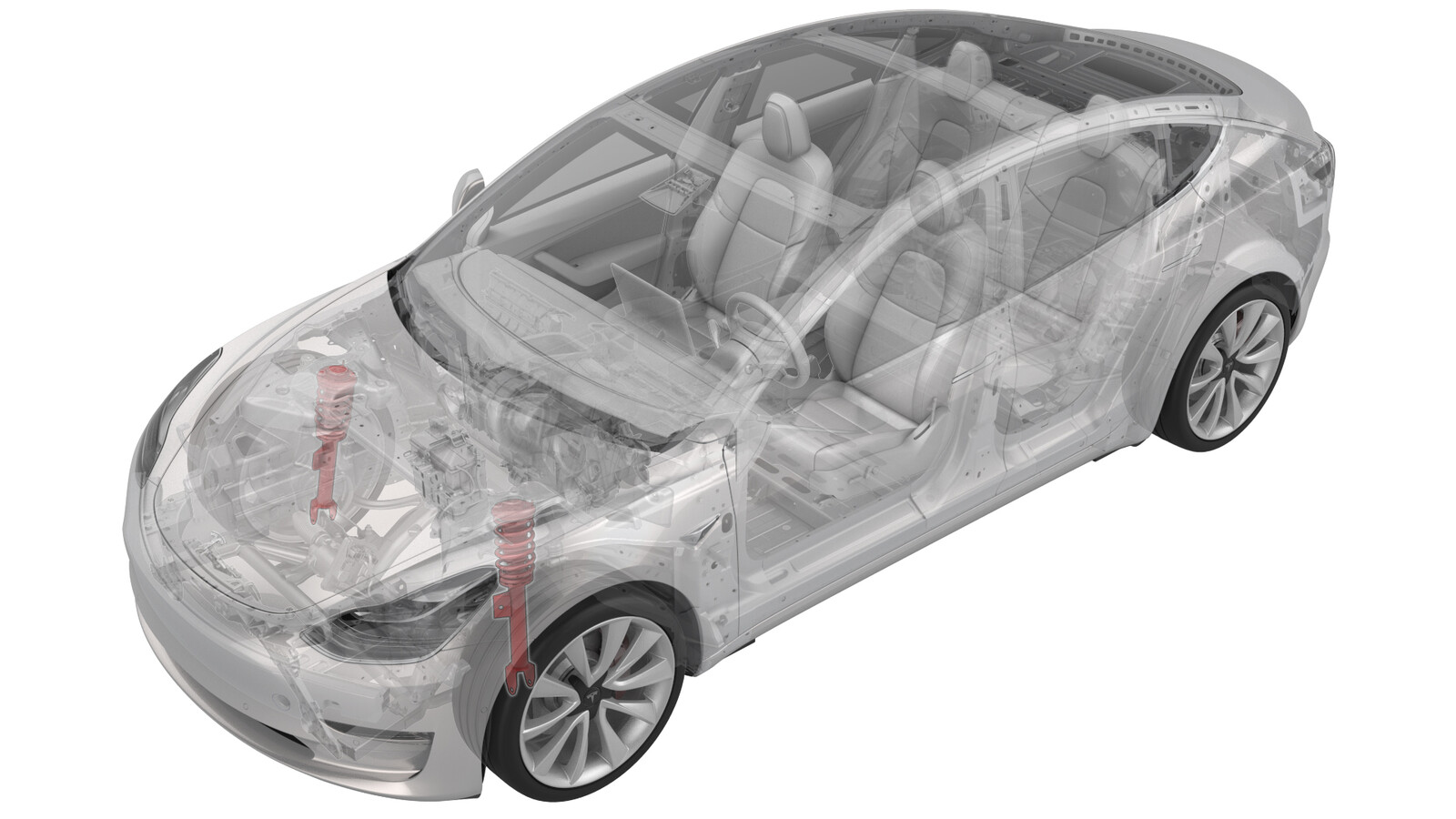

减震器总成 - 前 - 成对（拆卸和更换）

校正代码 31151302 0.78 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1467109-00-A Strut Removal Socket, 13mm, M3

扭矩规格

表 1. 扭矩规格： 减震器总成 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧弹簧和减震器总成固定到前上方控制臂支座的螺母（3 个）
23 Nm (17.0 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
重复使用

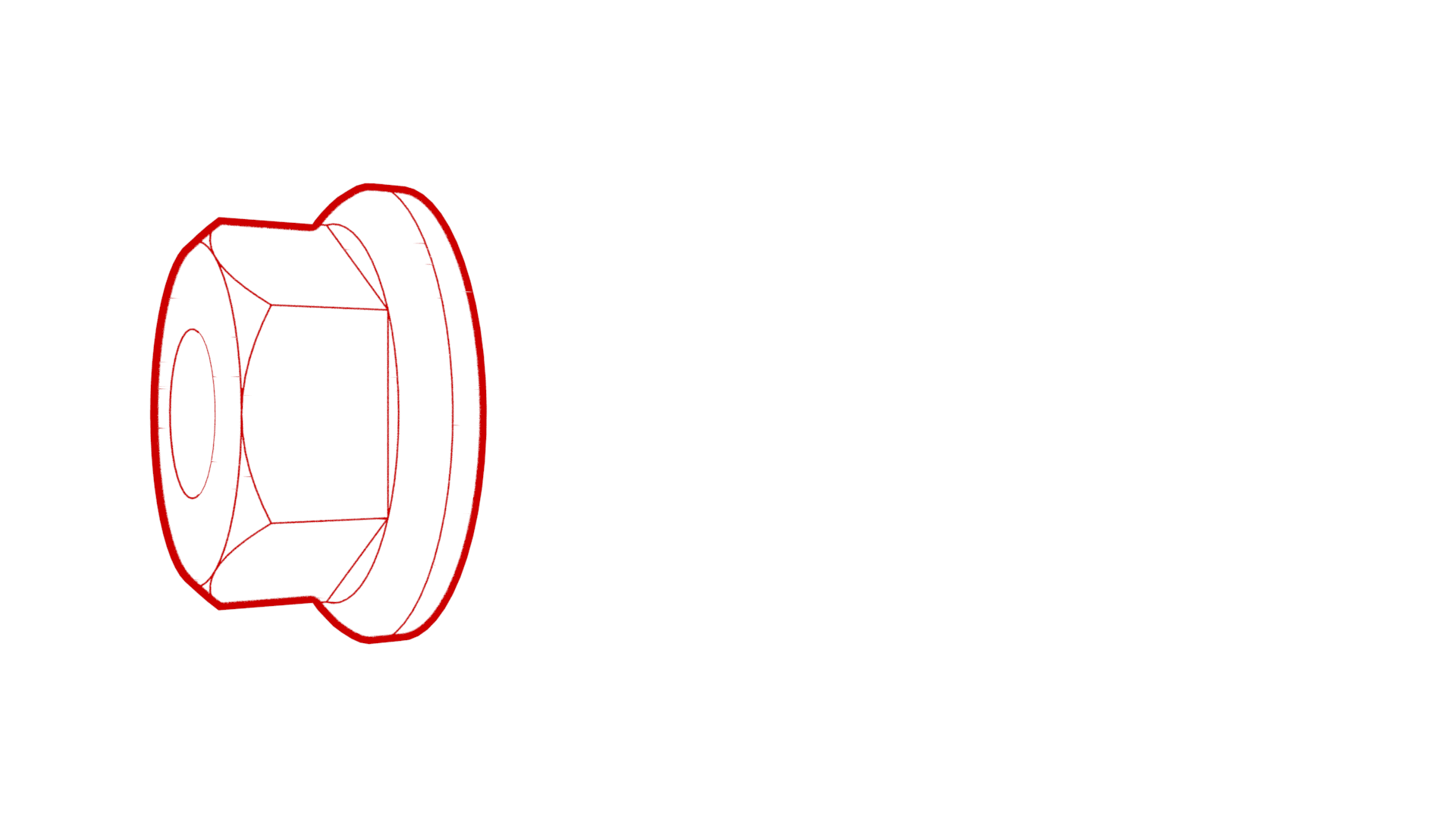

将平衡杆连杆固定到左前弹簧和减震器总成的新螺母
98 Nm (72.3 lbs-ft)
  • 18 毫米套筒
  • 梅花 T40 套筒
更换

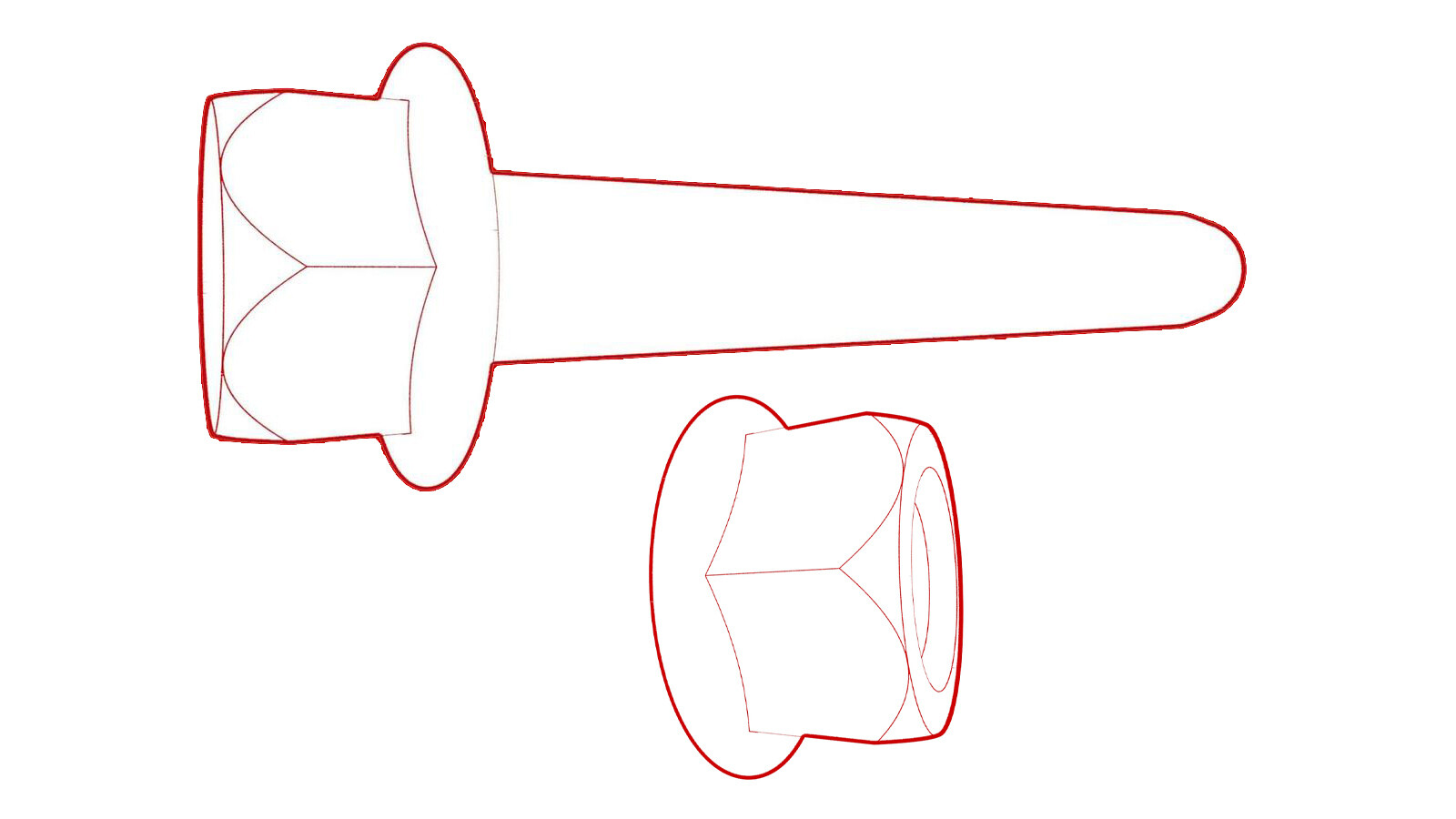

将上方控制臂固定到转向节的螺栓和新螺母
56 Nm (41.3 lbs-ft)
  • 梅花 T50 套筒
  • 15 毫米组合扳手
重复使用/更换 更换螺母
将左前震动软管支架固定到车辆的螺母
6 Nm (4.4 lbs-ft)
重复使用 仅适用于双电机车辆

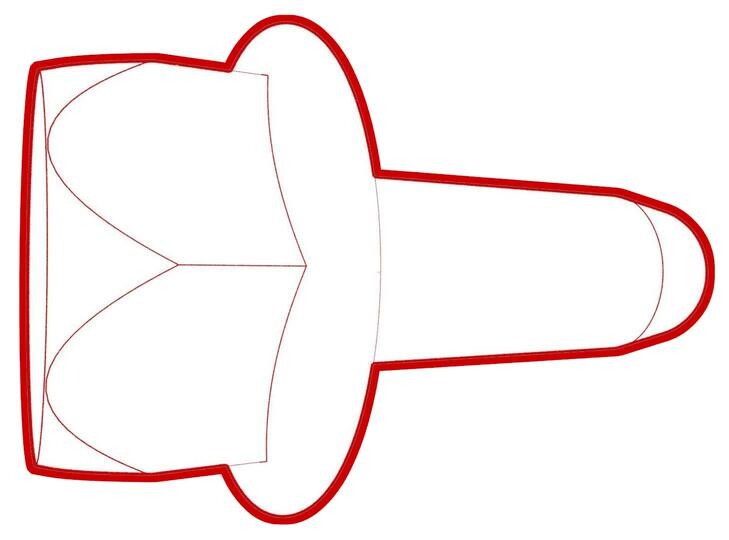

将左侧防抱死制动系统轮毂转速传感器固定到转向节的新螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
更换
将左前弹簧和减震器总成固定到下方控制臂的螺栓和螺母
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用

拆卸

  1. 将车辆停放在举升机上，但此时不要升高车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  4. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  5. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  6. 使用薄壁支柱拆卸套筒专用工具拆下将 LH 和 RH 弹簧和减震器总成固定到 LH/RH 前上方控制臂 (FUCA) 支座的螺母 (x3)。
    图 1. LH 如图所示，RH 类似
  7. 拆下左侧和右侧前车轮。请参阅轮毂总成（拆卸和安装）。
  8. 拆下并弃用将 LH 前车轮转速传感器固定到转向节的螺栓，然后将传感器与转向节分离。
    图 2. LH 如图所示，RH 类似

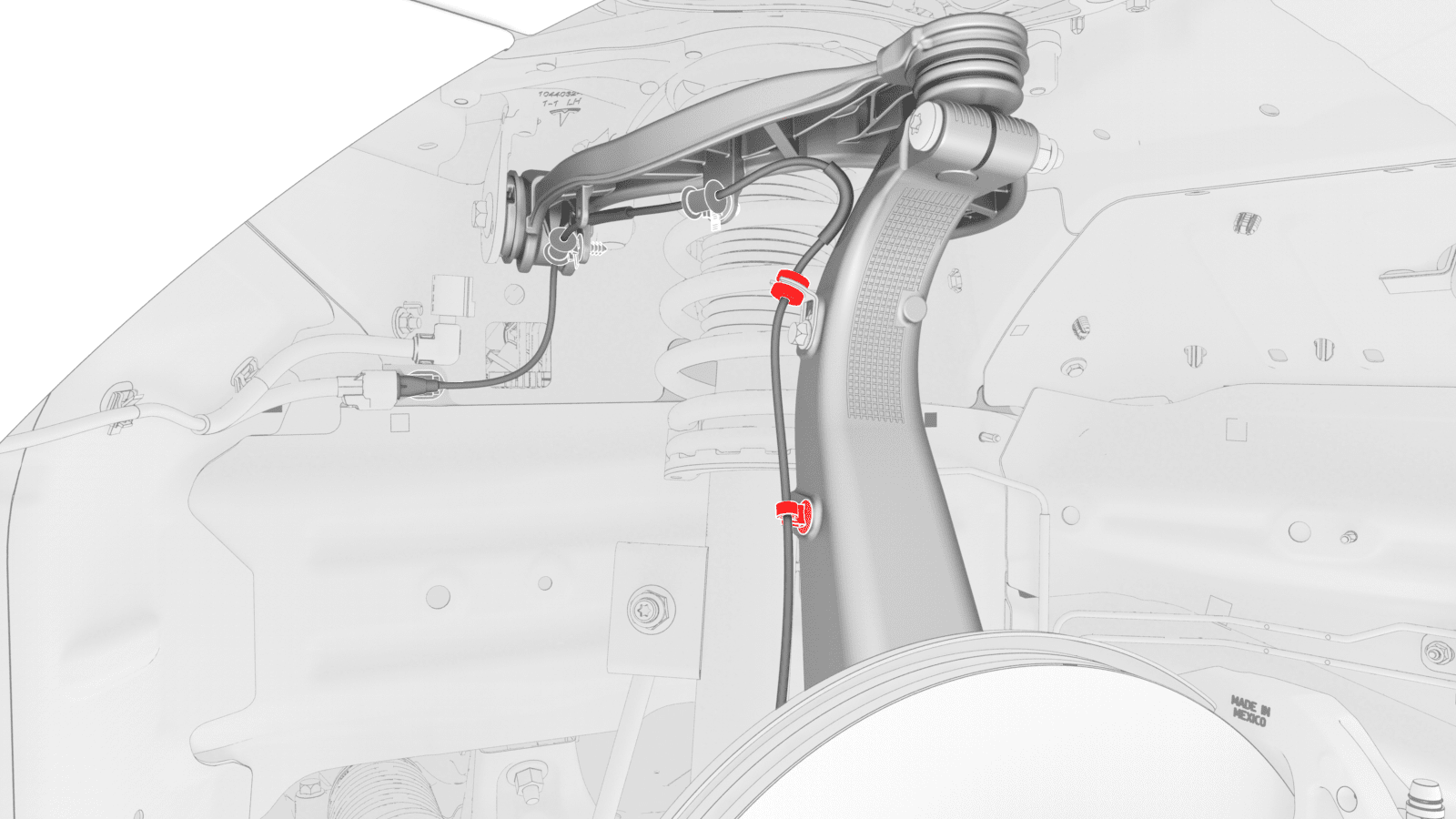

  9. 松开夹子，然后拆下将 LH 前防抱死制动系统车轮转速传感器电气线束固定到转向节的索环。
    图 3. LH 如图所示，RH 类似

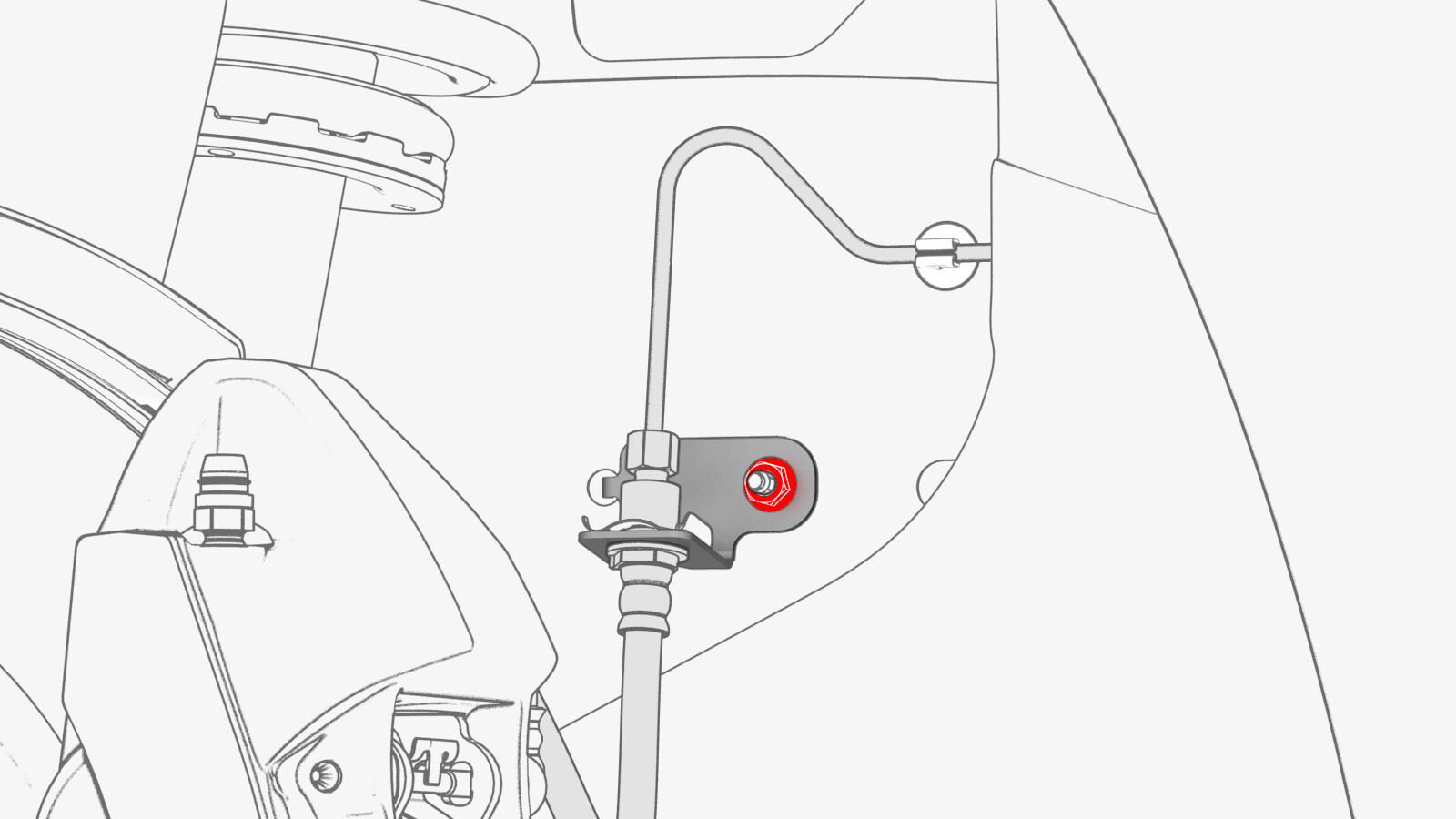

  10. 仅限双电机车辆：拆下将 LH 前震动软管支架固定到车辆的螺母。
    图 4. LH 如图所示，RH 类似

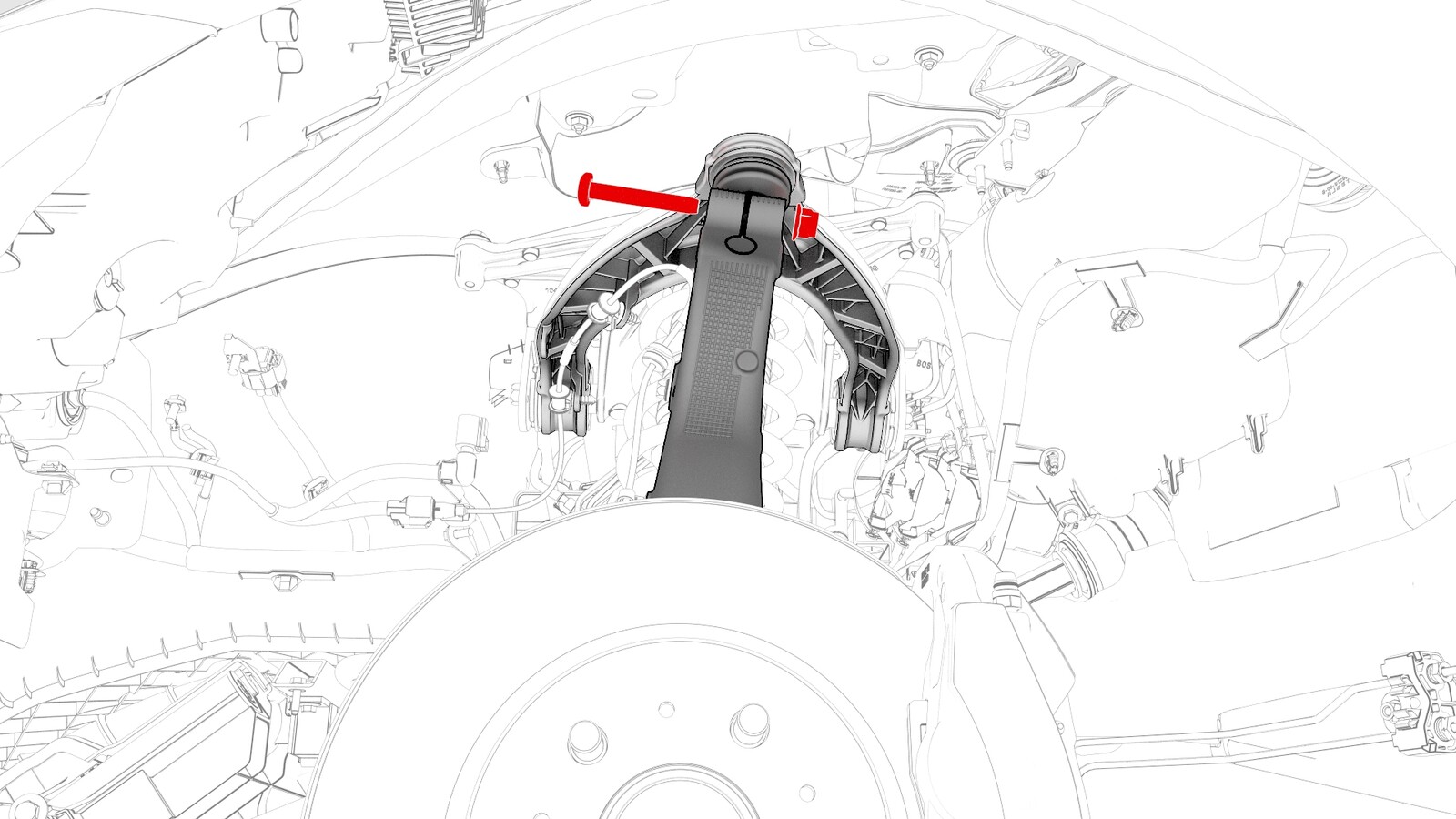

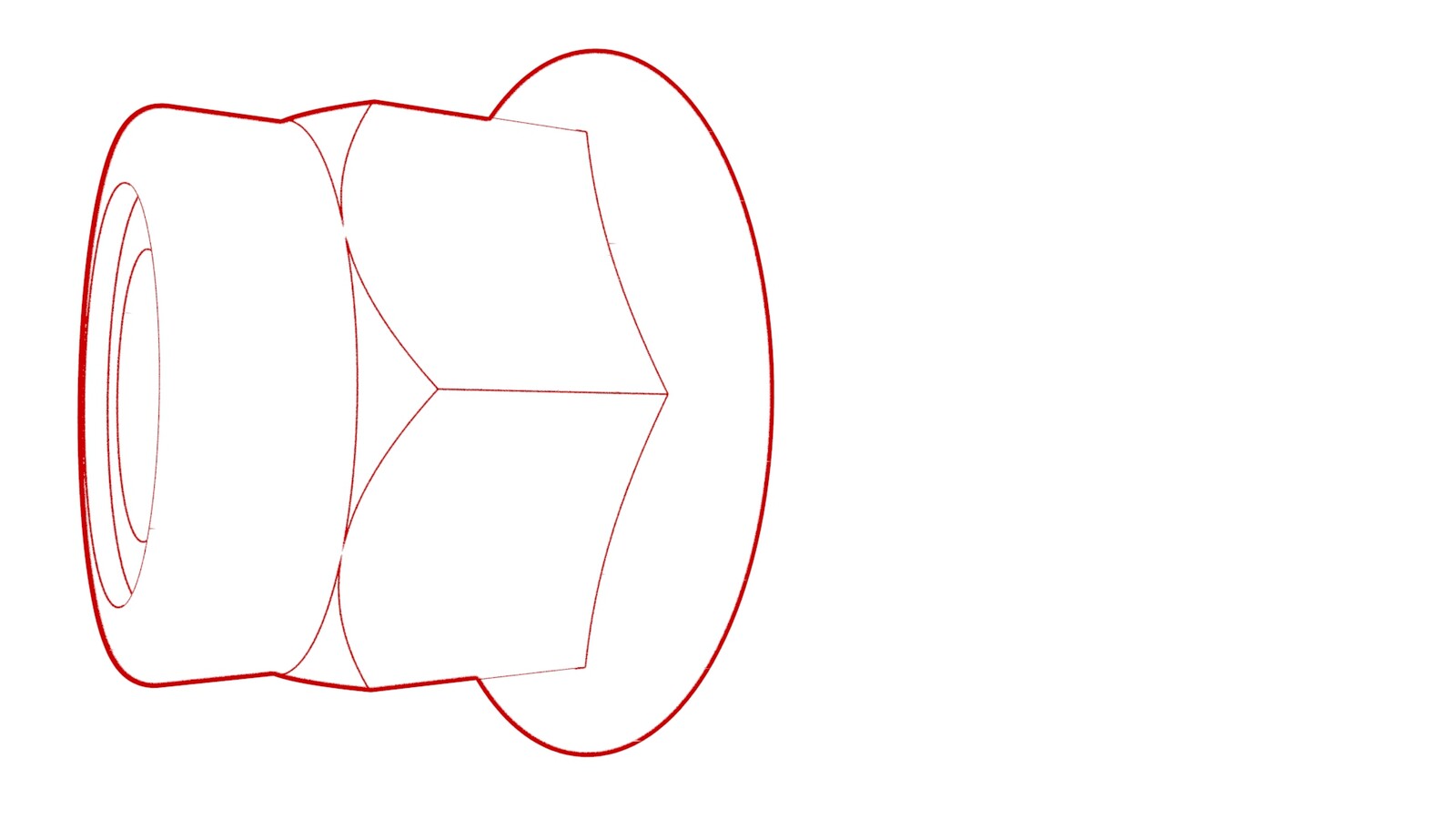

  11. 拆下将上控制臂固定到转向节的螺栓和螺母，然后弃用螺母。
    图 5. LH 如图所示，RH 类似
  12. 拆下并弃用将平衡杆连杆固定到 LH 前弹簧和减震器总成的螺母，然后将连杆移到一旁。
    图 6. LH 如图所示，RH 类似

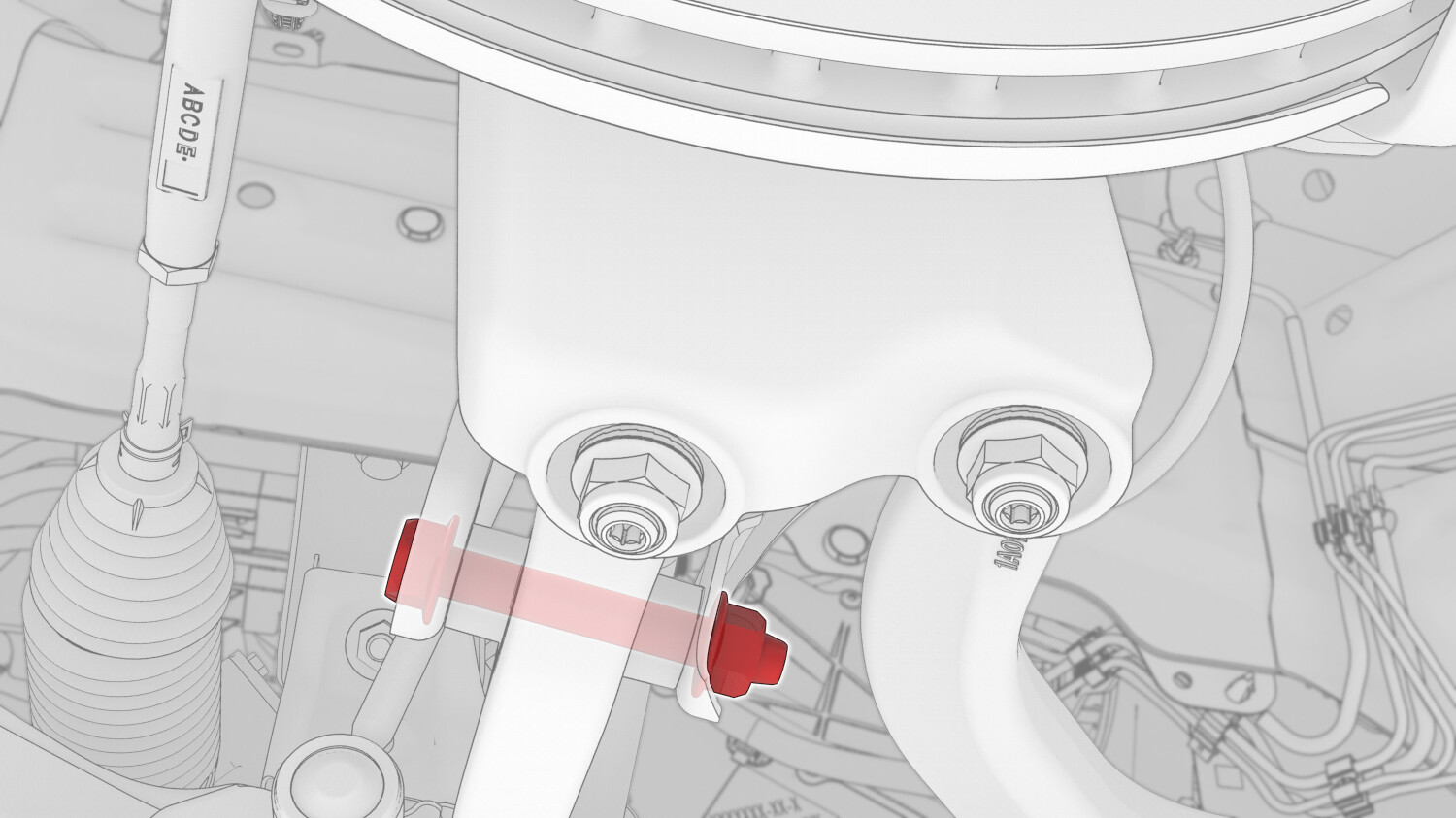

  13. 拆下将 LH 前弹簧和减震器总成固定到下方控制臂的螺栓和螺母。
    图 7. LH 如图所示，RH 类似

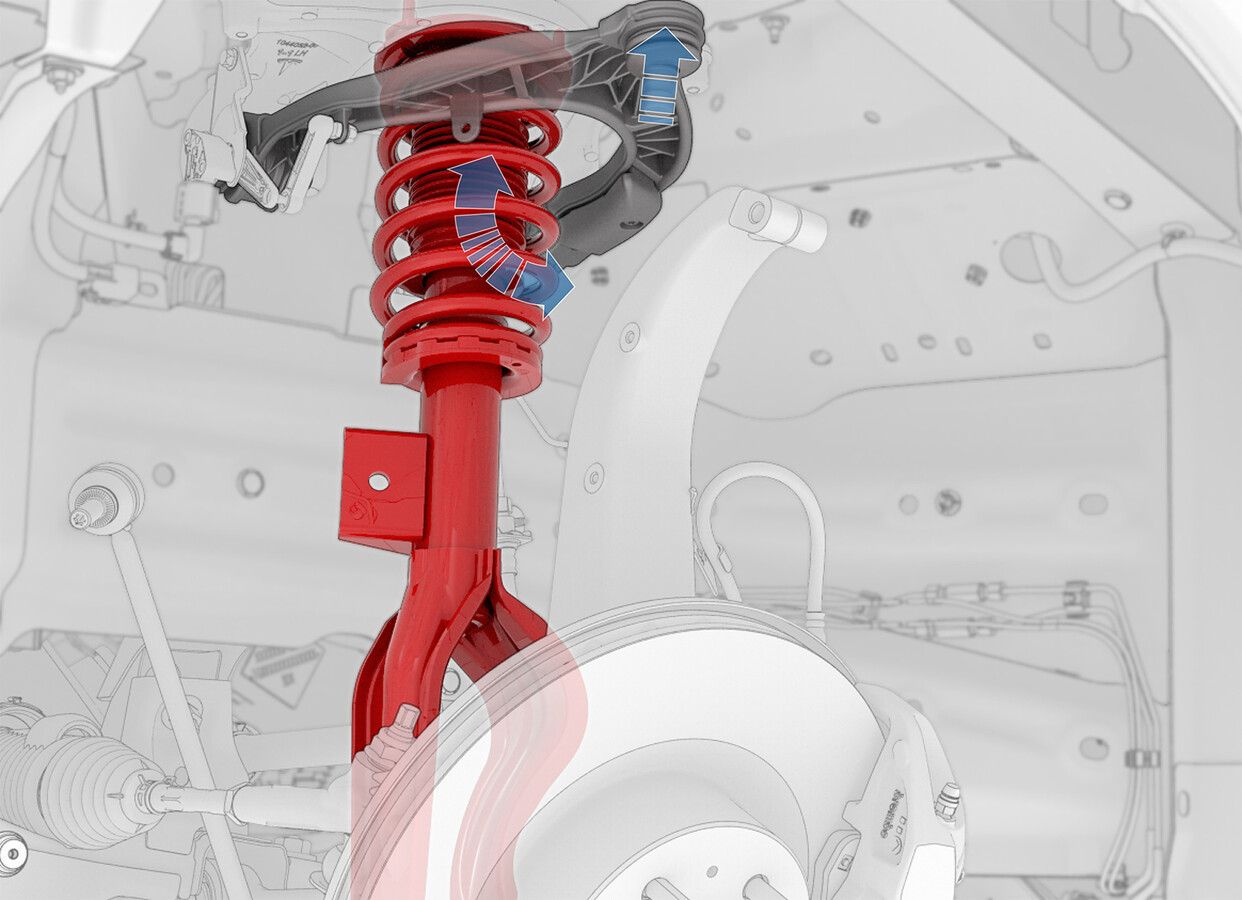

  14. 提起 LH 前上方控制臂，将其与转向节分离，然后将 LH 前弹簧和减震器总成向下移动并从前上方控制臂支座中移出。
    图 8. LH 如图所示，RH 类似

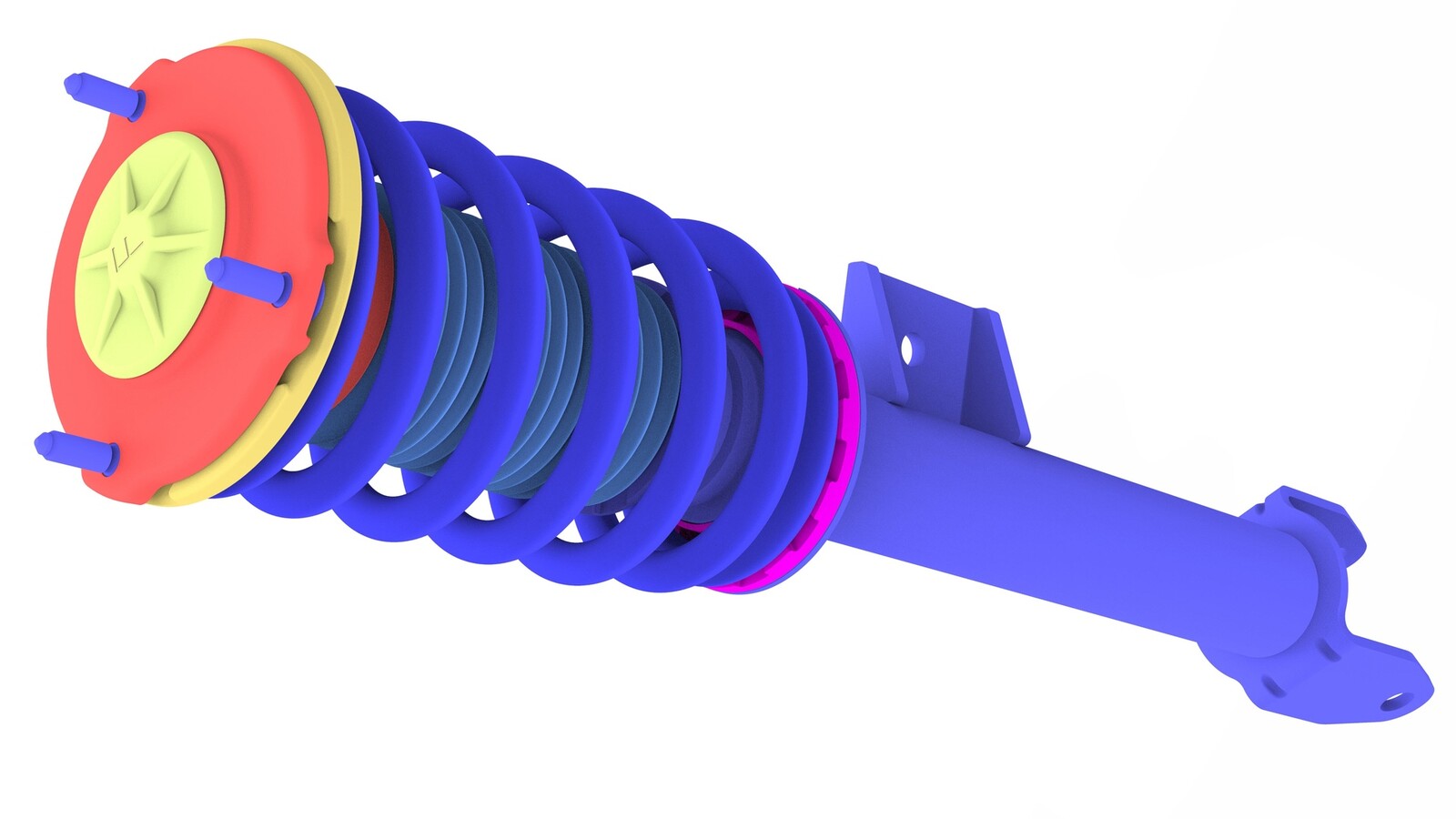

  15. 小心地从车上拆下 LH 前弹簧和减震器总成。
  16. 在车辆右侧重复执行第 8 至 15 步。

安装

  1. 提起 LH 前上方控制臂，然后小心地将 LH 前弹簧和减震器总成向上移动并移入前上方控制臂支座。
  2. 用手拧紧将 LH 前弹簧和减震器总成固定到下方控制臂的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    注
    本程序的后期阶段将进行固定。
  3. 使用薄壁支柱拆卸套筒专用工具安装将 LH 弹簧和减震器总成固定到前上方控制臂支座的螺母 (x3)。
    23 Nm (17.0 lbs-ft)
  4. 安装一个新螺母，将平衡杆连杆固定到 LH 前弹簧和减震器总成。
    98 Nm (72.3 lbs-ft)
  5. 将 LH 上方控制臂安装到转向节中，然后安装螺栓和一个新螺母，将上方控制臂固定到转向节。
    56 Nm (41.3 lbs-ft)
  6. 仅限双电机车辆：安装将 LH 前震动软管支架固定到车辆的螺母。
    6 Nm (4.4 lbs-ft)
  7. 安装索环并紧固将 LH 前车轮转速传感器电气线束固定到转向节的夹子。
  8. 将 LH 前防抱死制动系统车轮转速传感器安装到转向节中，然后安装一个新螺栓，将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)

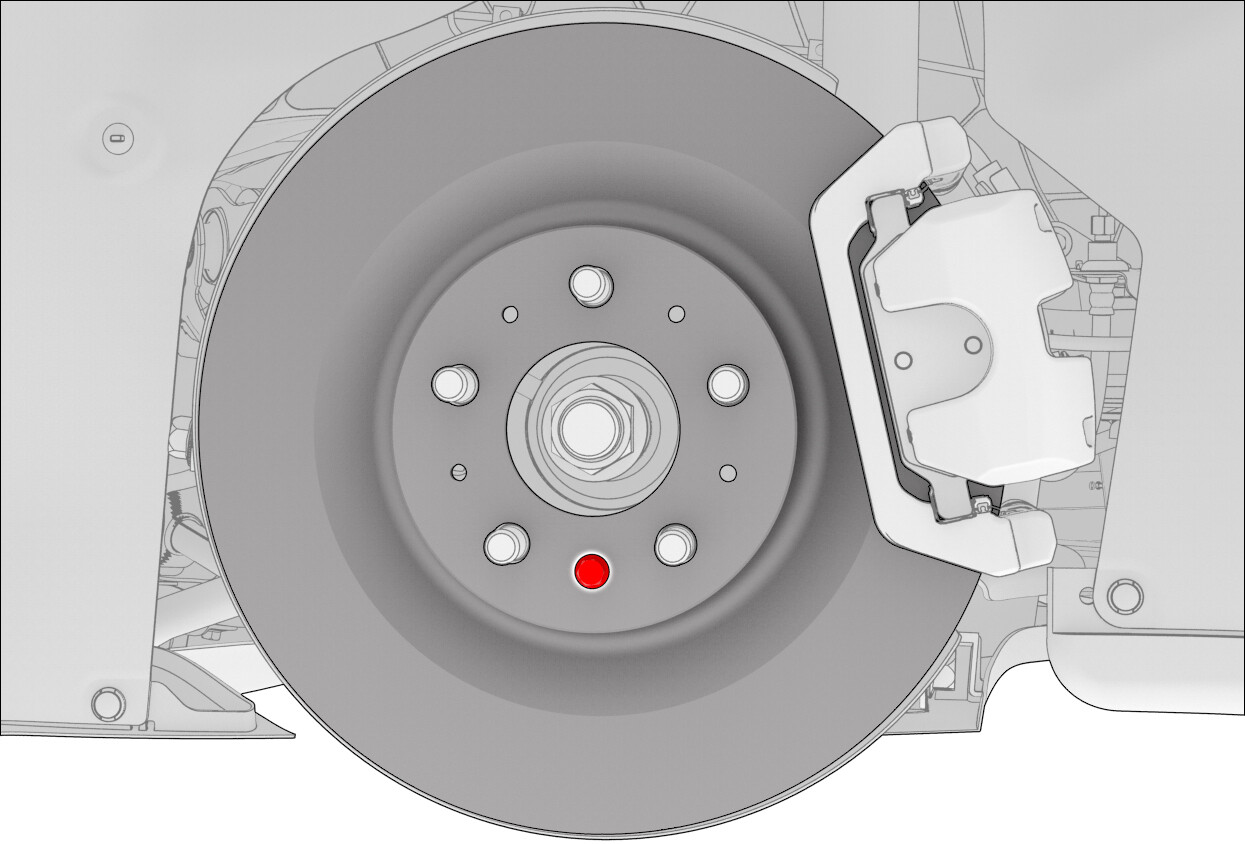

  9. 拆下将 LH 前制动盘固定到轮毂的螺栓。
    图 9. LH 如图所示，RH 类似
  10. 将轮毂千斤顶适配器安装到 LH 前轮毂上，然后用手拧紧轮毂螺母。
    图 10. LH 如图所示，RH 类似
  11. 使用起重机下方支架支撑轮毂千斤顶适配器。
    图 11. LH 如图所示，RH 类似
  12. 测量翼子板底部到前轴中心的距离，调整起重机下方支架，使前悬架设置为车身高度。
    Informational PurposesAn informational icon, calling your attention
    注
    要使车身高度合适，该距离应为 423 毫米。
    图 12. 图示仅供参考
  13. 拧紧将支柱固定到下控制臂的螺栓和螺母。
    提示： 推荐使用以下工具：
    图 13. LH 如图所示，RH 类似
  14. 拆下 LH 前悬架下方的起重机下方支架。
    图 14. LH 如图所示，RH 类似
  15. 拆下固定轮毂千斤顶适配器的轮毂螺母，然后从车上拆下轮毂千斤顶适配器。
    图 15. LH 如图所示，RH 类似
  16. 安装将 LH 前制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    图 16. LH 如图所示，RH 类似
  17. 在车辆右侧重复执行第 1 至 16 步。
  18. 安装左侧和右侧前车轮。请参阅轮毂总成（拆卸和安装）。
  19. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  20. 安装前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  21. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  22. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  23. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
