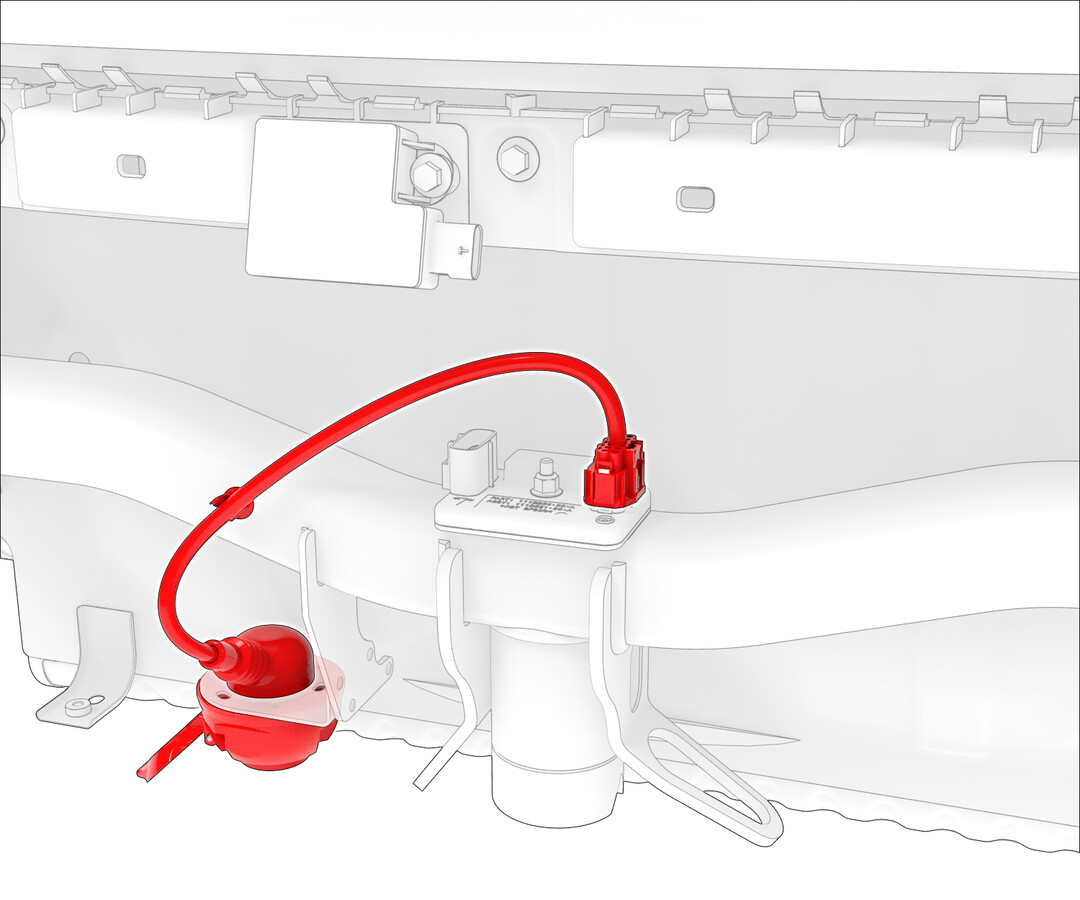

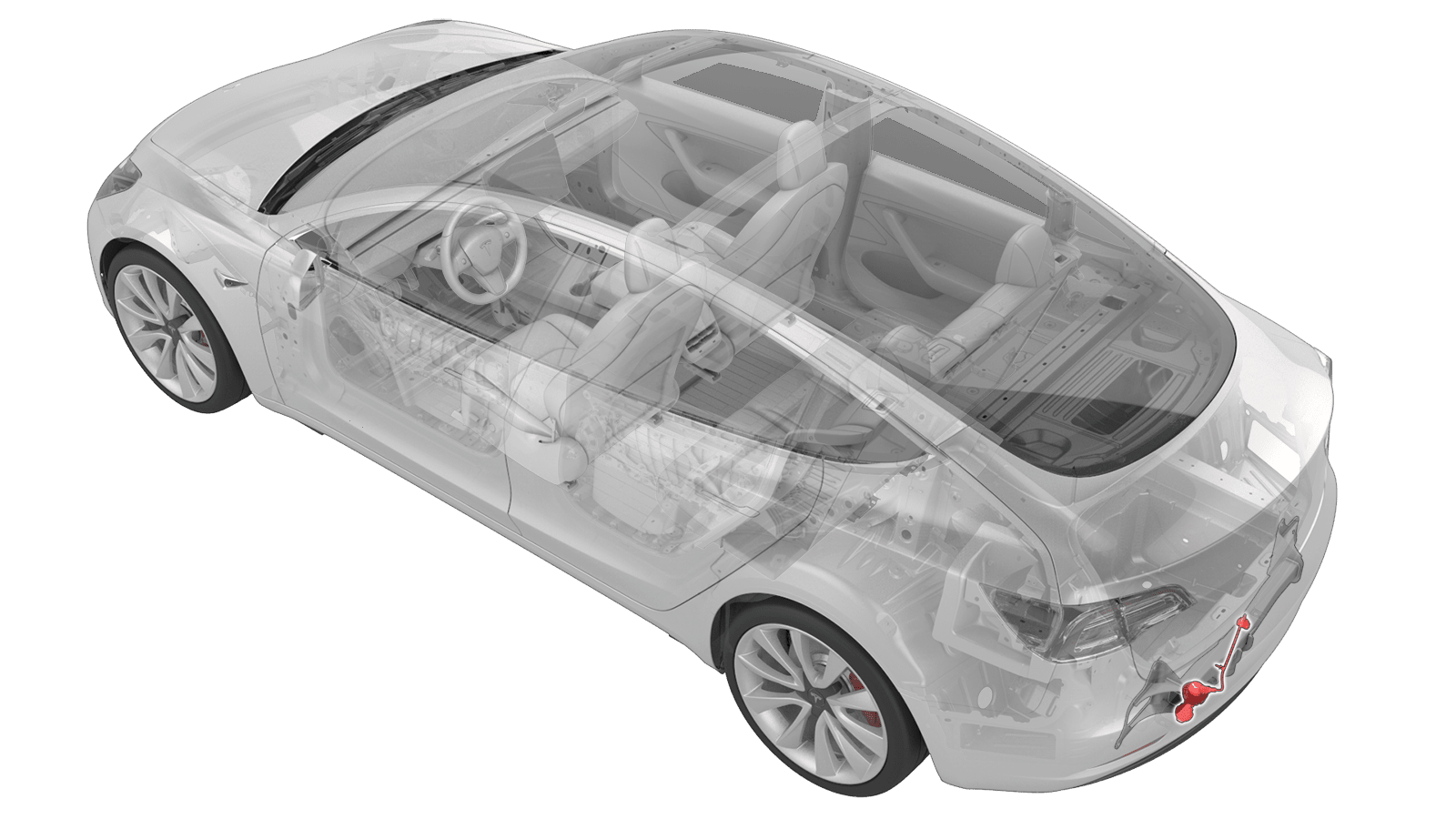

跳线线束 - 拖车挂钩（拆卸和更换）

校正代码 17102012 1.02 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 16 日：添加了有关防止欧盟认证拖车插座腐蚀的说明。

扭矩规格

表 1. 扭矩规格： 跳线线束 - 拖车挂钩（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
拖车挂钩跳线线束至拖车挂钩总成上的支架。
2.5 Nm (1.8 lbs-ft)
  • T25 套筒
  • 8 毫米扳手
 重复使用 从跳线线束底部安装螺栓

拆卸

  1. 拆下后饰板。请参阅饰板 - 后（拆卸和安装）。

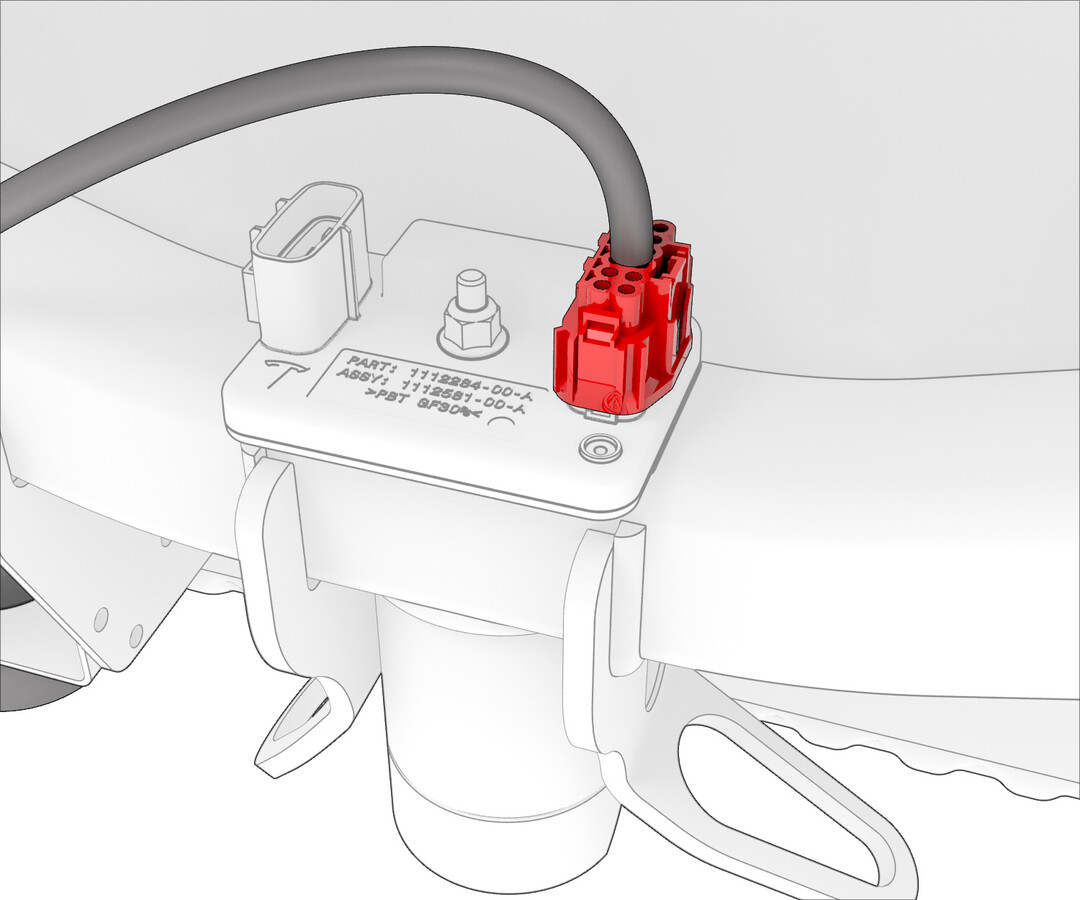

  2. 断开拖车挂钩跳线线束电气连接器与拖车挂钩电子控制单元 (ECU) 之间的连接。
  3. 使用卡子撬具，小心地松开将拖车挂钩跳线线束固定到拖车挂钩总成的树形头卡子。
  4. 拆下将拖车挂钩跳线线束固定到拖车挂钩总成支架的螺栓（3 个）和螺母（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    请注意，螺栓从底部插入。
  5. 移动跳线线束，使其穿过拖车挂钩总成支架上的开口，然后拆下拖车挂钩跳线线束。

安装

  1. 仅适用于欧盟认证拖车插座：执行以下子步骤，以防进水。
    1. 切割并拆卸拖车跳线线束上的树形头卡子。
    2. 沿拖车插座至拖车挂钩电子控制单元 (ECU) 连接器方向在拖车挂钩线束上粘贴胶带，使胶带稍稍重合，以免留下间隙。
      Informational PurposesAn informational icon, calling your attention
      注
      粘贴标签角落，注意需要保持标签可见。
    3. 在拖车跳线线束上距离拖车挂钩电子控制单元 (ECU) 连接器大约 23 厘米（9 英寸）处安装新的树形头卡子，然后整理好多余扎带。
  2. 移动跳线线束，使其穿过拖车挂钩总成支架上的开口。
  3. 将拖车挂钩跳线线束电气连接器连接到拖车挂钩电子控制单元 (ECU)。
  4. 移动拖车挂钩跳线线束，使各孔位对齐，并且适配器盖朝左侧（外侧）打开。
  5. 从底部插入螺栓，使其从孔中穿过，然后手动拧紧拖车挂钩跳线线束顶部的螺母。紧固螺栓和螺母。
    2.5 Nm (1.8 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保螺栓从跳线线束底部插入。
  6. 安装将拖车挂钩跳线线束固定到拖车挂钩总成的树形头卡子。
  7. 安装后饰板。请参阅饰板 - 后（拆卸和安装）。
