扰流板 - 后（使用夹具改装）
校正代码
12220416 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1479070-00-A 扰流板定位套件，M3
程序
-
用异丙醇 (IPA) 湿巾清洁扰流板安装表面，待风干后再继续下一步操作。
注清理可能因雨水或洗车积存的水气或污染物，否则可能导致后扰流板粘合不良。注如果行李箱表面需要补漆，应寻求钣喷中心或美容师帮助，然后再安装后扰流板。注建议在室内执行此程序。为确保正确粘合，安装时可接受的环境和零件温度为 15-43 摄氏度（60-110 华氏度）。
- 打开行李箱。
-

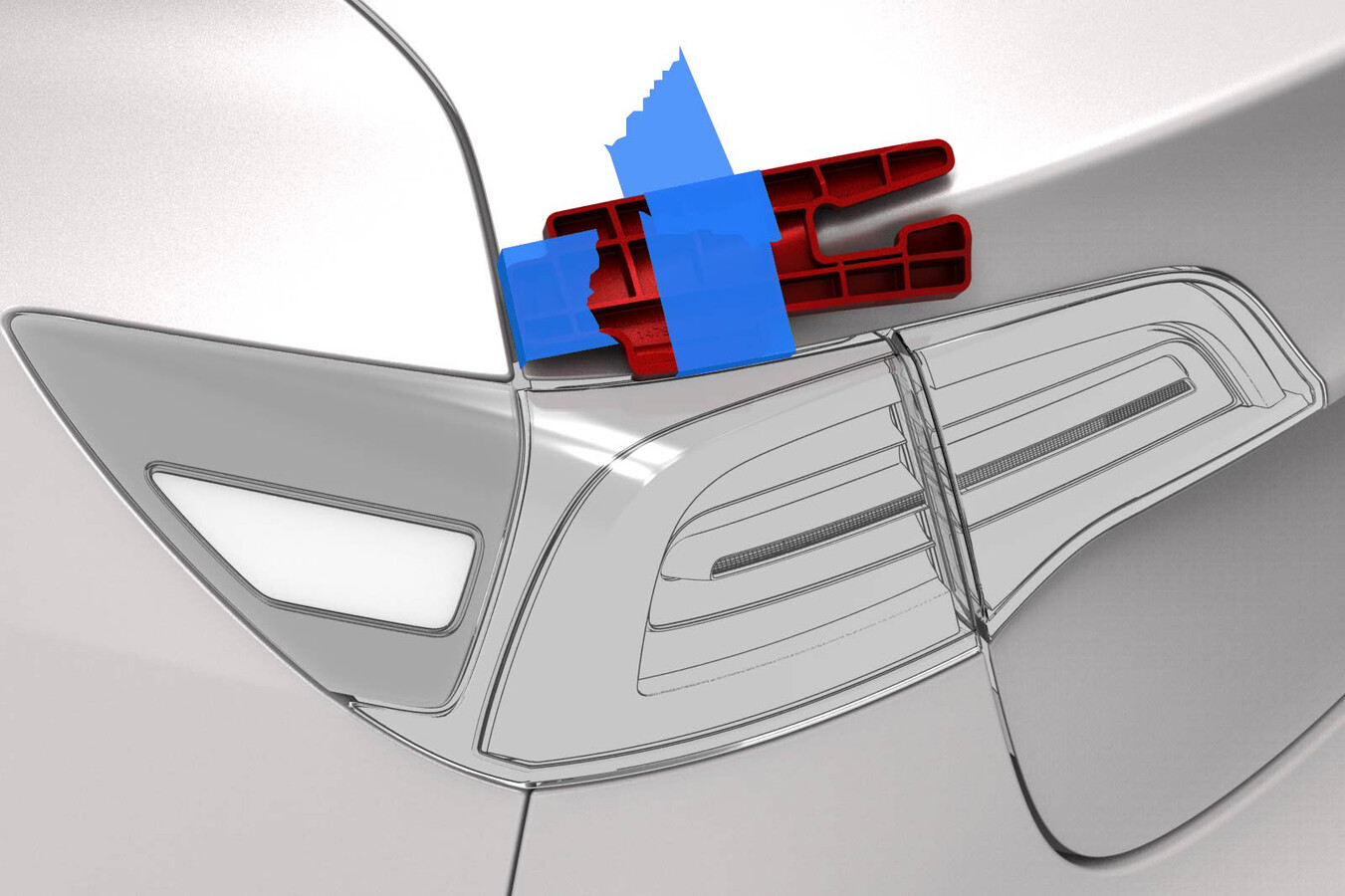

将扰流板夹具专用工具放在行李箱盖的 LH 和 RH 边缘上，然后用遮蔽胶带将其固定。
注扰流板夹具用来对扰流板定中和对齐，在安装之前从车上拆下来。
图 1. LH 如图所示，RH 类似
- 将抹布放在 LH 和 RH 缓冲止动块上以防行李箱锁上，然后部分关闭行李箱。
-

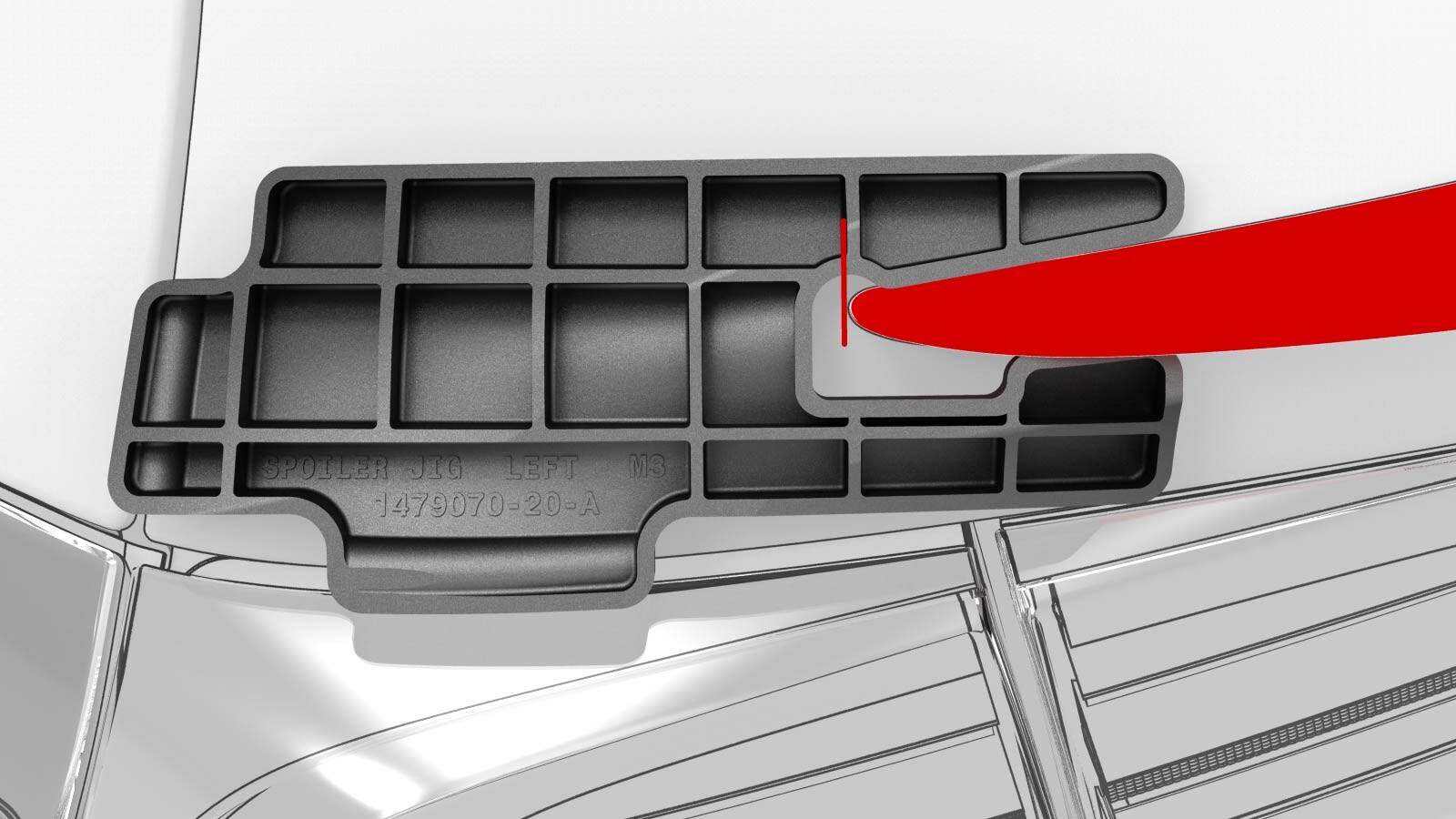

在扰流板夹具专用工具之间干式装配后扰流板。
图 2. LH 如图所示，RH 类似
注此时不要揭除扰流板胶面保护条。 -

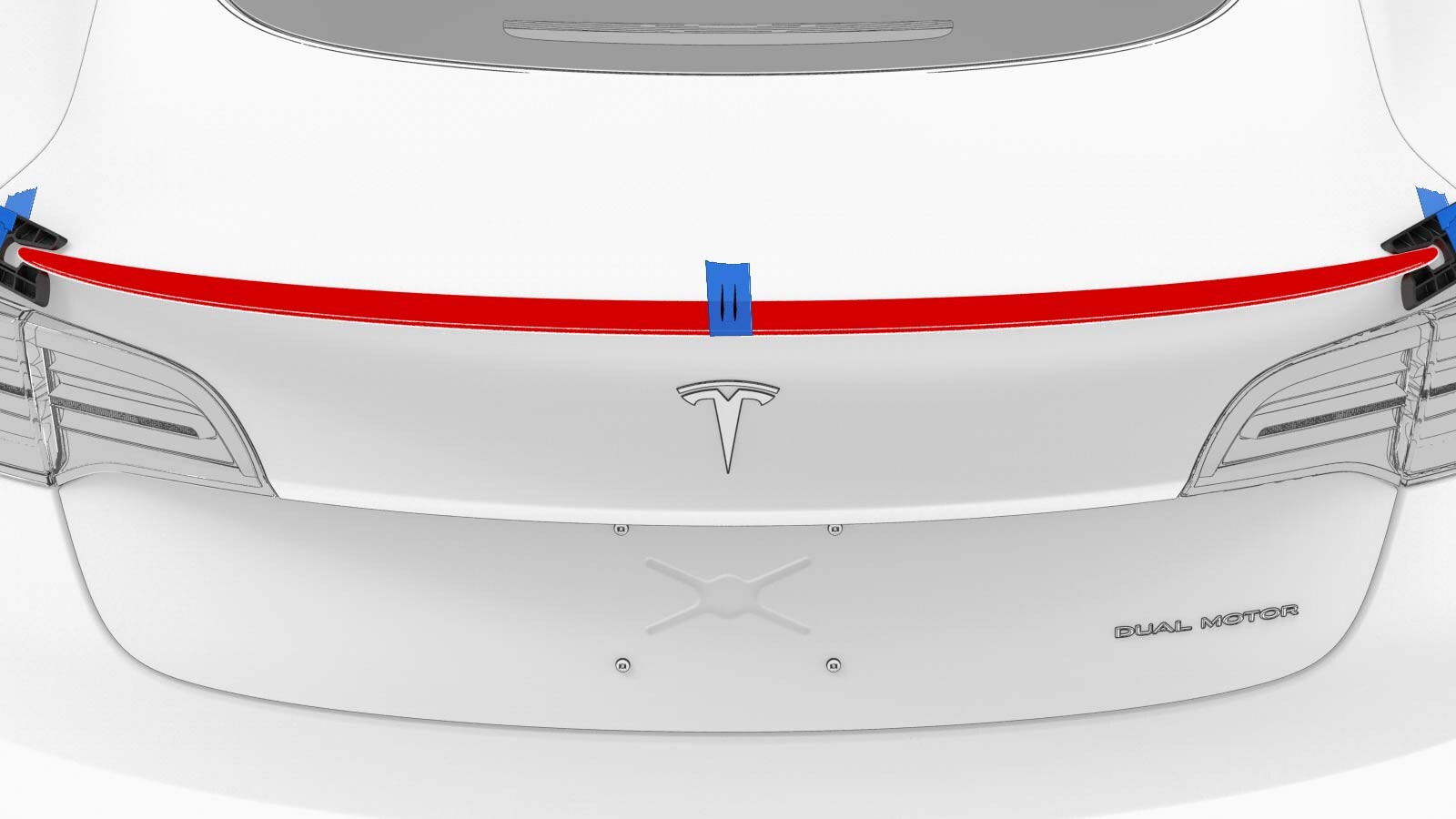

在后扰流板中部和行李箱盖上贴上遮蔽胶带，然后用油性记号笔在遮蔽胶带上标记出约 25 毫米间距（两根中心线之间）。
- 拆下扰流板夹具专用工具。
-
验证行李箱盖上后扰流板装配情况。
注每个后扰流板的轮廓可能稍有不同。确保后扰流板在行李箱盖上居中，边角平放。
-

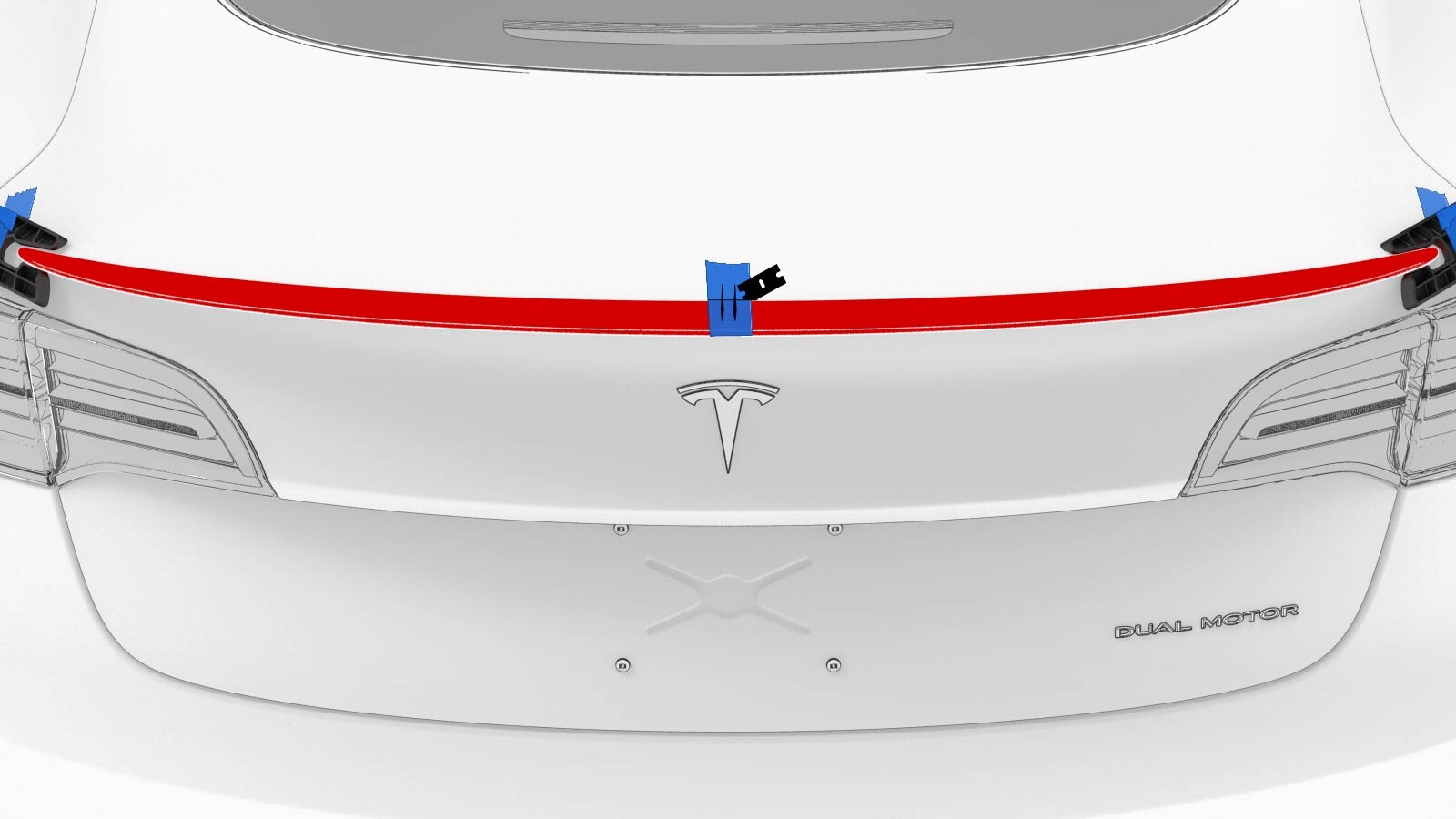

剪断遮蔽胶带以便拆卸后扰流板。
警告谨慎使用塑料刀片，避免损坏行李箱盖或后扰流板的表面。
- 从行李箱盖上拆下后扰流板。
- 从后扰流板上揭除胶面保护条。
- 将后扰流板遮蔽胶带上的两个标记与行李箱盖遮蔽胶带上的两个标记对齐。让后扰流板的边角远离行李箱盖，以便先安装后扰流板的中间部分。
- 将后扰流板的两端固定到行李箱上。

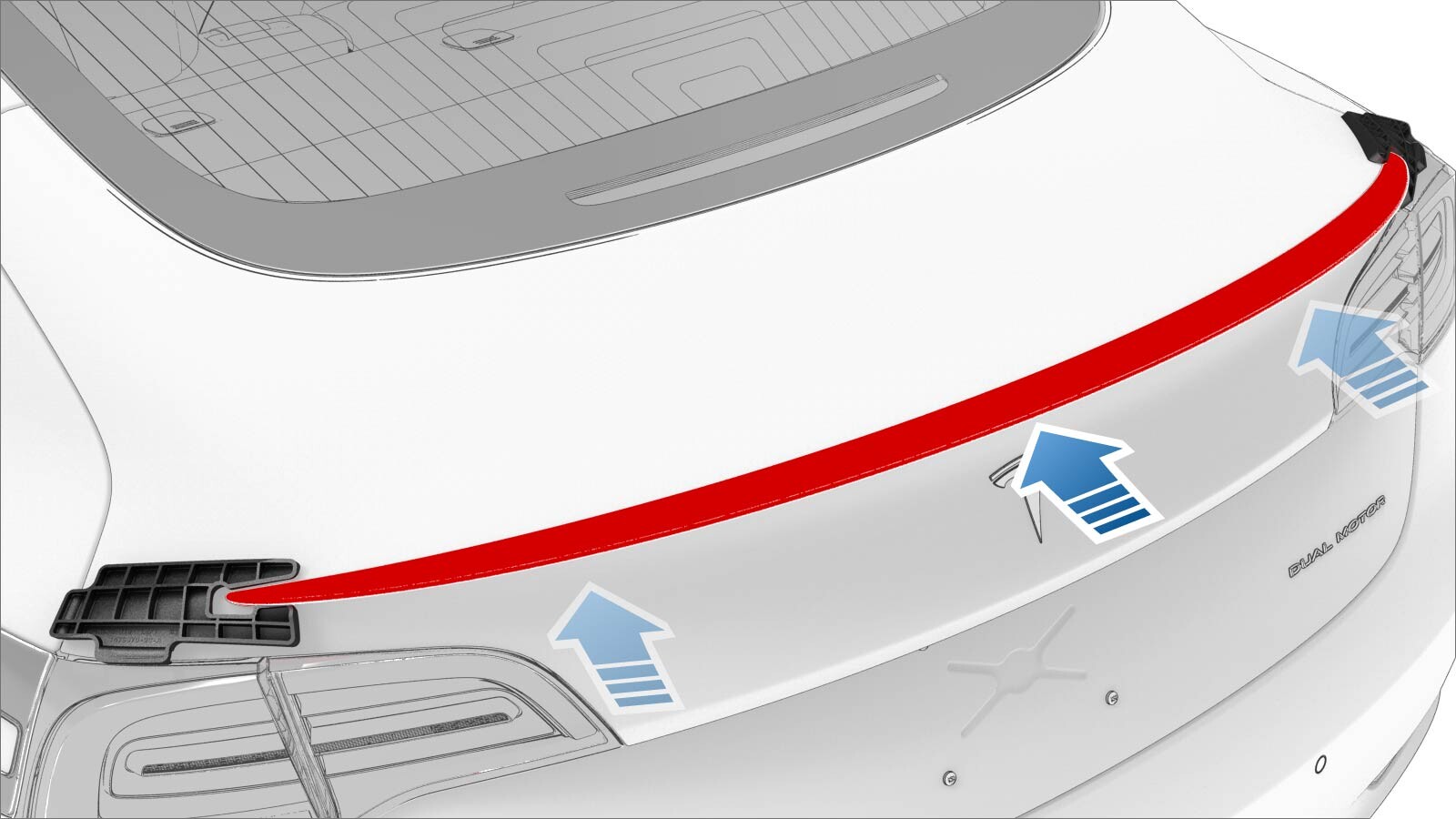

- 执行粘合剂浸润处理：从中间开始，用力向下向内朝车辆前部推，然后继续向外朝扰流板两端推。
-
从车上拆除遮蔽胶带，然后清洁工作区域。
注确保后扰流板各个角平放在行李箱上且对称。
- 执行配置更新.
