副车架总成 - 前（双电机）（拆卸和更换）

校正代码 30010312 4.20 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1498673-00-A 轴拆卸工具线缆套件，MS/MX/M3
  • 1099645-00-C 副车架固定装置，Model 3
  • 1066521-00-A OTC 1650 磅动力总成操作台举升机
  • 1130279-00-A 驱动单元吊索，Model 3（北美、亚太地区）
  • 1130279-01-A 驱动单元吊索，Model 3（欧洲、中东和非洲）
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
2019 年 3 月 25 日之前制造的车辆装配的是第一代前副框架。2019 年 3 月 25 日及之后制造的车辆装配的是第二代前副框架。第一代副框架替换为第二代副框架后，如果安装有第一代转向齿条（已停止使用），则必须将其替换为第二代转向齿条（目前可用）。如需最新信息，请参阅电子零件目录。

拆卸

  1. 从车上拆下前副框架总成。请参阅副车架总成 - 前（双电机）（拆卸和安装）。
  2. 拆下转向齿条。请参阅转向齿条（双电机）（左侧驾驶）（拆卸和更换）。

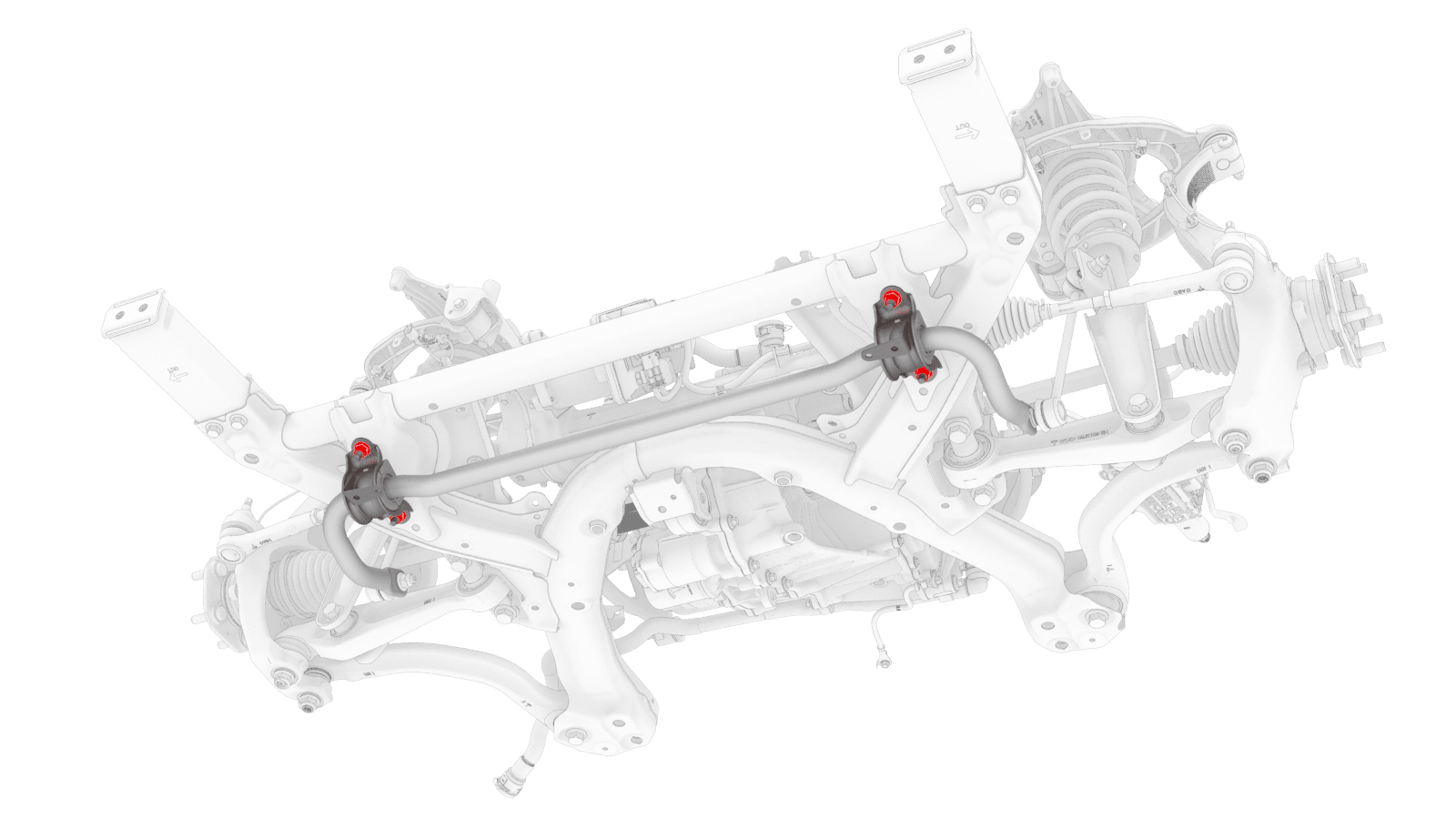

  3. 在助手的帮助下，拆下并弃用将前平衡杆固定到前副框架的螺母，然后从副框架上拆下平衡杆。
  4. 拆下将 LH 和 RH 防撞罐支架固定到前副框架的螺栓，然后将防撞罐支架置于一旁。
  5. 将轴拆卸工具电缆置于 LH 前驱动单元半轴内侧接头的周围，然后使用电缆扎带将轴拆卸工具电缆固定在适当位置。
    图 1. 已从驱动单元上拆下车轴，仅作示范
  6. 将轴拆卸工具滑动锤挂在 2 个轴拆卸工具电缆环上，然后使用滑动锤将半轴从驱动单元上拆下。
  7. 针对 RH 前驱动单元半轴重复第 5 步至第 6 步。
  8. 松开锁片，然后将把手向下推，断开前驱动单元逆变器逻辑连接器。
  9. 松开红色锁片，然后向下按压锁片，断开解析器逻辑连接器。
  10. 松开灰色锁片，然后向下按压锁片，断开油泵连接器。
  11. 松开将前驱动单元线束固定到前驱动单元电机的夹子。
  12. 松开将前驱动单元线束固定到前副框架的夹子。

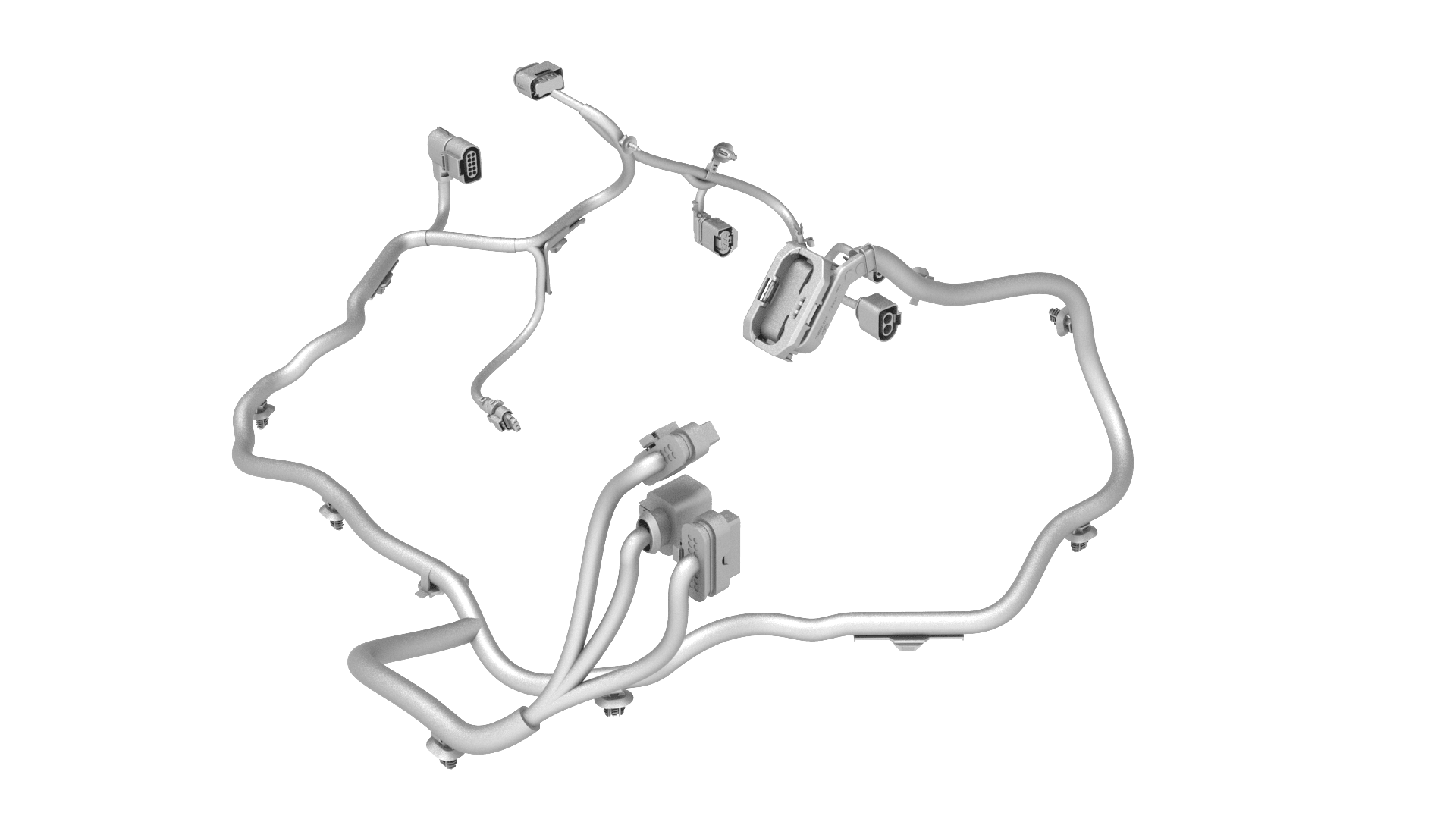

    图 2. 为清晰起见，隐藏了其他总成
  13. 松开将前驱动单元线束固定到前驱动单元逆变器的夹子。
  14. 从前副框架上拆下前驱动单元线束。
  15. 将副框架总成置于起重机架下方。
  16. 将驱动单元吊索安装到起重机架挂钩上。
  17. 将驱动单元吊索挂钩安装到前驱动单元上。

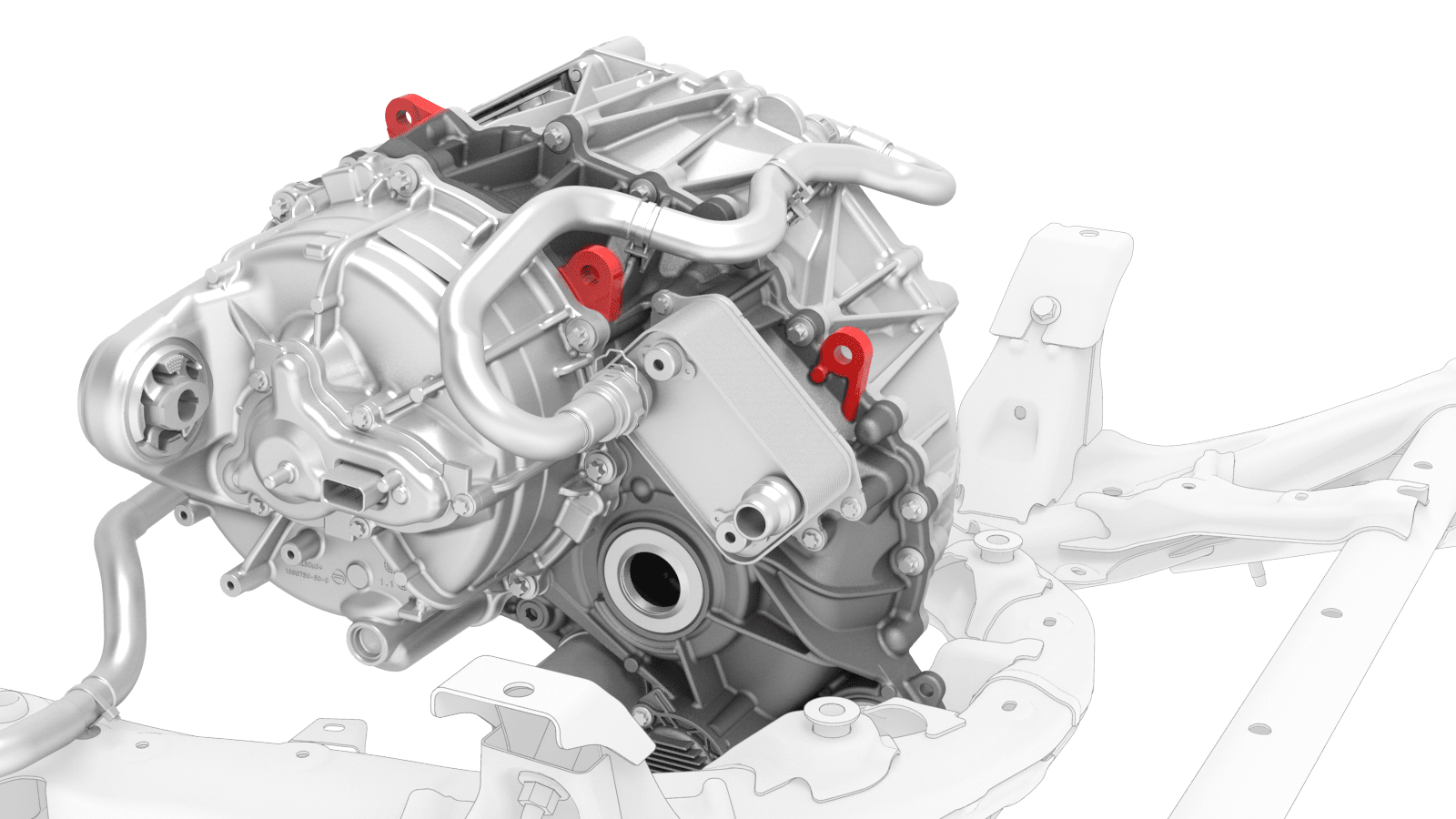

    图 3. 前驱动单元吊索挂钩的位置
  18. 缓慢地升起起重机架挂钩，直至驱动单元吊索处于拉紧状态。
  19. 拆下将前驱动单元固定到前副框架的螺栓。
  20. 将前驱动单元向上抬离前副框架。
    Informational PurposesAn informational icon, calling your attention
    注
    切勿移动前驱动单元后部支柱。
  21. 松开将前副框架固定到副框架举升工具的固定带。
  22. 从副框架举升工具上拆下前副框架。

安装

  1. 将副框架举升工具靠在前副框架上，然后将固定带 (x3) 固定到副框架上。
    Informational PurposesAn informational icon, calling your attention
    注
    务必将两个副框架举升工具导件与前副框架对齐。
  2. 将前驱动单元降到前副框架上。
    Informational PurposesAn informational icon, calling your attention
    注
    切勿将前驱动单元后部支柱从其之前的位置移开。
  3. 安装将前驱动单元固定到前副框架的螺栓。
    80 Nm (59.0 lbs-ft)
  4. 降下起重机架挂钩，直至驱动单元吊索处于松弛状态。
  5. 从前驱动单元上拆下驱动单元吊索挂钩。
  6. 从起重机架挂钩上拆下驱动单元吊索。
  7. 将副框架举升工具移至工作区。
  8. 将前驱动单元线束置于前副框架上，然后安装将前驱动单元线束固定到副框架的夹子。
    图 4. 为清晰起见，隐藏了其他总成
  9. 安装将前驱动单元线束固定到前驱动单元逆变器的夹子。
  10. 安装将前驱动单元线束固定到前驱动单元电机的夹子。
  11. 连接油泵连接器，然后接合锁片。
    重要： 执行推拉测试，以确认连接器已完全固定。
  12. 连接解析器逻辑连接器，然后接合锁片。
    重要： 执行推拉测试，以确认连接器已完全固定。
  13. 连接前驱动单元逆变器逻辑连接器，闭合把手，然后接合锁片。
    重要： 执行推拉测试，以确认连接器已完全固定。
  14. 将 LH 和 RH 前驱动单元半轴安装到前驱动单元中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意不要损坏或移动油封。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保卡环的开口朝向驱动单元底部。
  15. 确认半轴完全就位：
    • 小心地将半轴推到驱动单元中，直至半轴端头与小齿轮轴接触发出可以听到的“咔哒声”。
    • 将半轴弹性挡圈锁定到位时，可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖，确认弹性挡圈锁定到位。如果半轴从驱动单元上分离，则重新安装半轴，然后测试是否完全就位。
  16. 用手拧紧将 LH 和 RH 前副框架防撞罐支架固定到前副框架的螺栓。
  17. 将前平衡杆置于前副框架上。
  18. 安装新螺母，将前平衡杆固定到前副框架，然后用油性记号笔标记每个螺母。
    35 Nm (25.8 lbs-ft)
  19. 安装转向齿条。请参阅转向齿条（双电机）（左侧驾驶）（拆卸和更换）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    第二代前副框架无法适应第一代转向齿条（已停止使用）。必须安装第二代转向齿条（目前可用）。
  20. 将前副框架总成安装到车辆中。请参阅副车架总成 - 前（双电机）（拆卸和安装）。
  21. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
