亮条 - 上 - LH（拆卸和更换）
校正代码
12200302 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将亮条固定到车身的螺钉 |
 1 Nm (.7 lbs-ft) |
|
重复使用 |
拆卸
- 打开两扇 LH 车门。
-

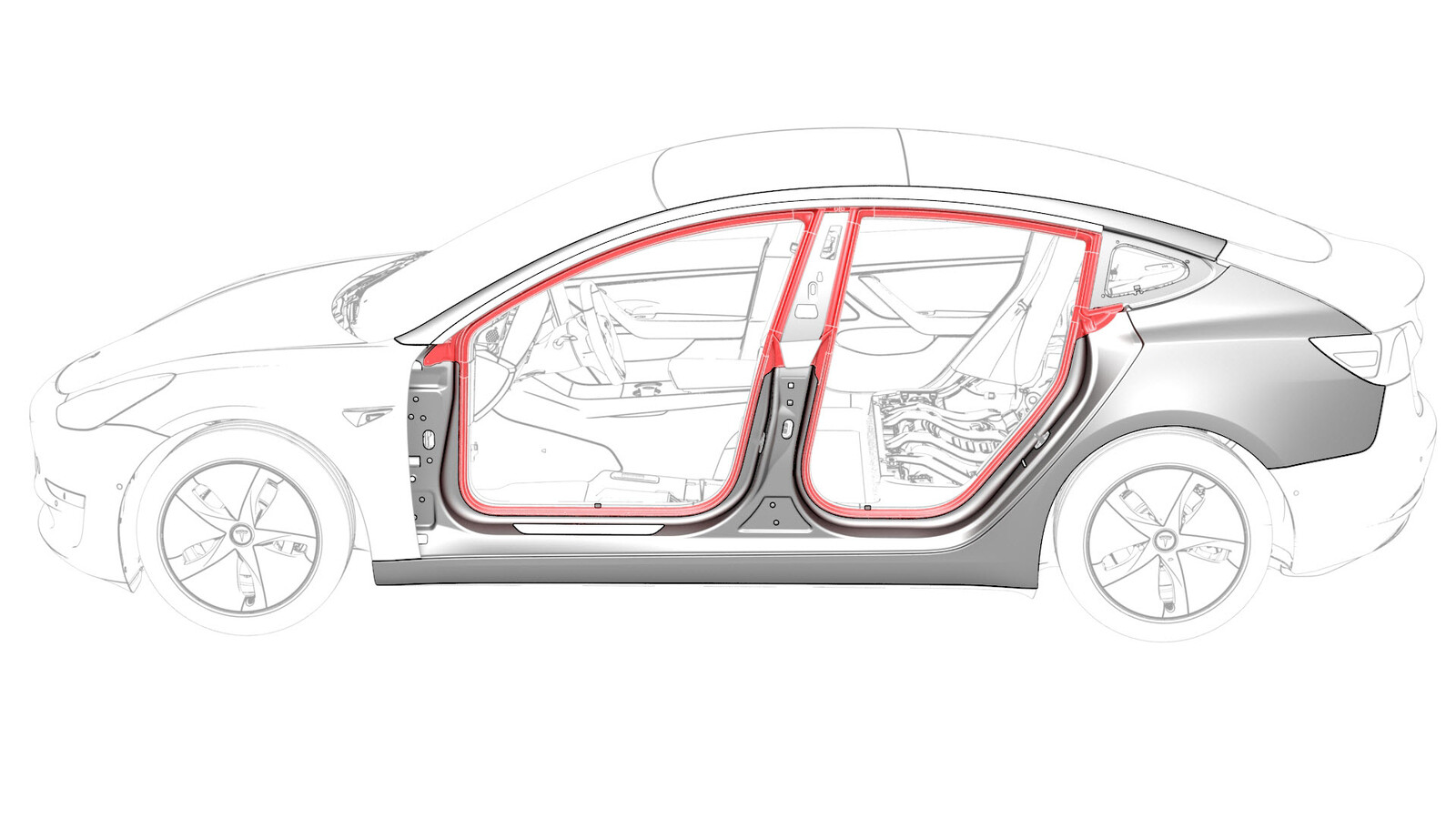

下拉以便将前后主车身密封条从 LH 顶部亮条中释放出来。
注无需释放 B 柱饰板顶部的密封条。
-

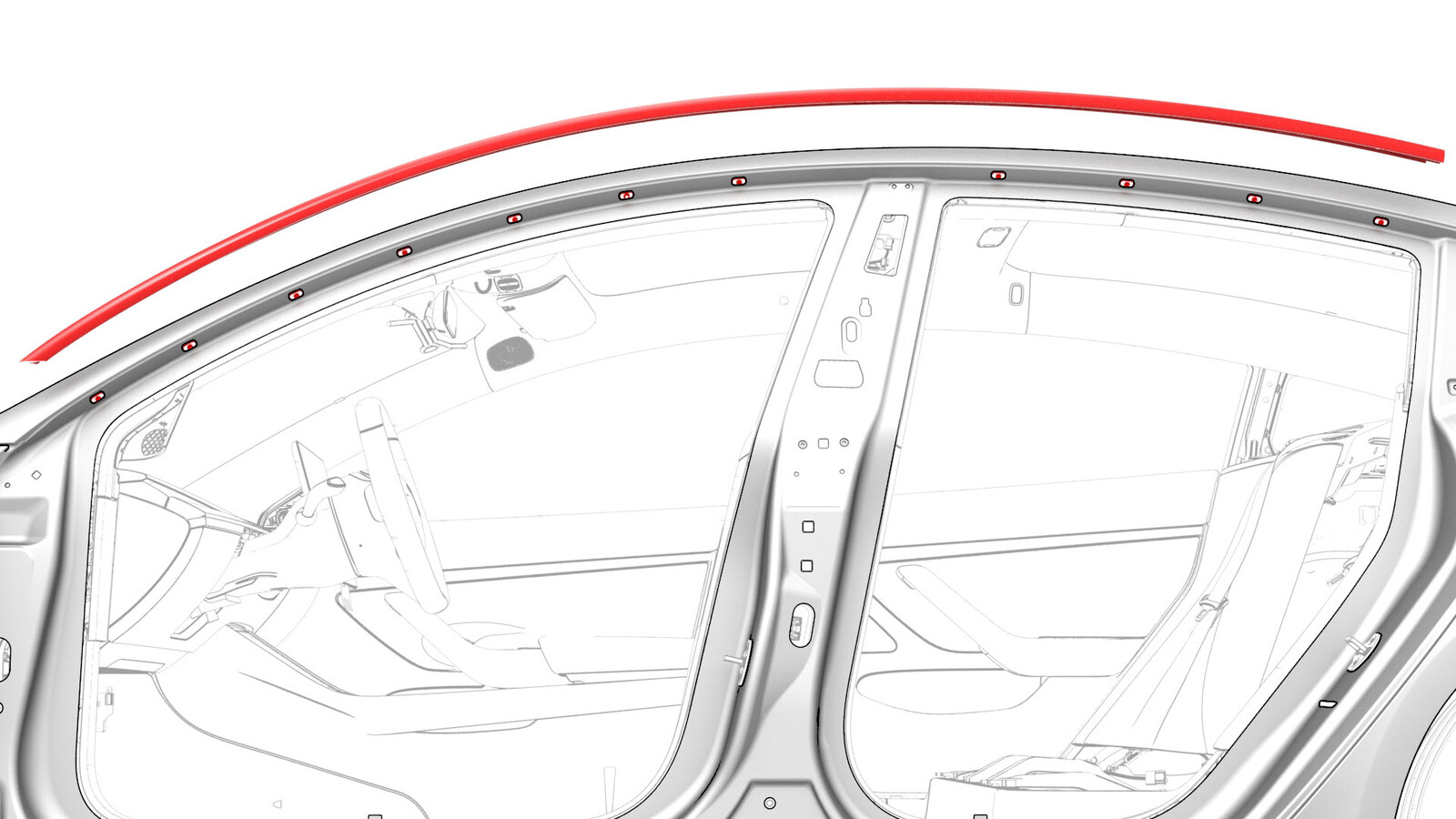

拆下将 LH 顶部亮条连接到车身的推式铆钉和螺钉 (x10)，然后小心地从车上拆下亮条。
注按照从车头至车尾的顺序作业。警告在助手的帮助下，从后角窗玻璃上拆下亮条，尽力降低对车漆和饰板的损坏。提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
-

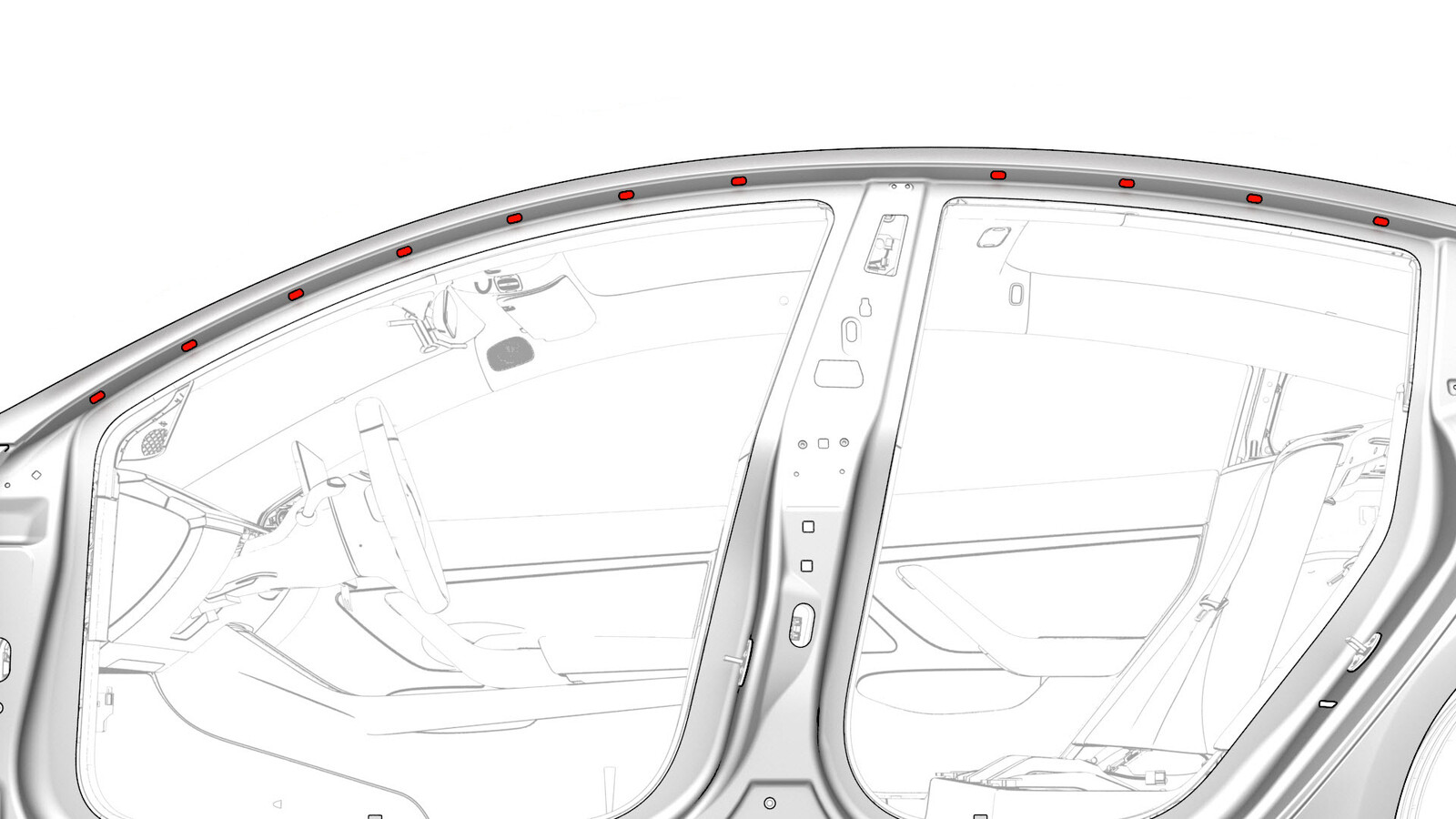

从车身上拆下索环 (x10) 并弃用。
安装
- 使用异丙醇 (IPA) 湿巾擦拭即将安装索环的位置。
-
在即将安装 LH 顶部亮条的车身位置上安装新索环 (x10)。

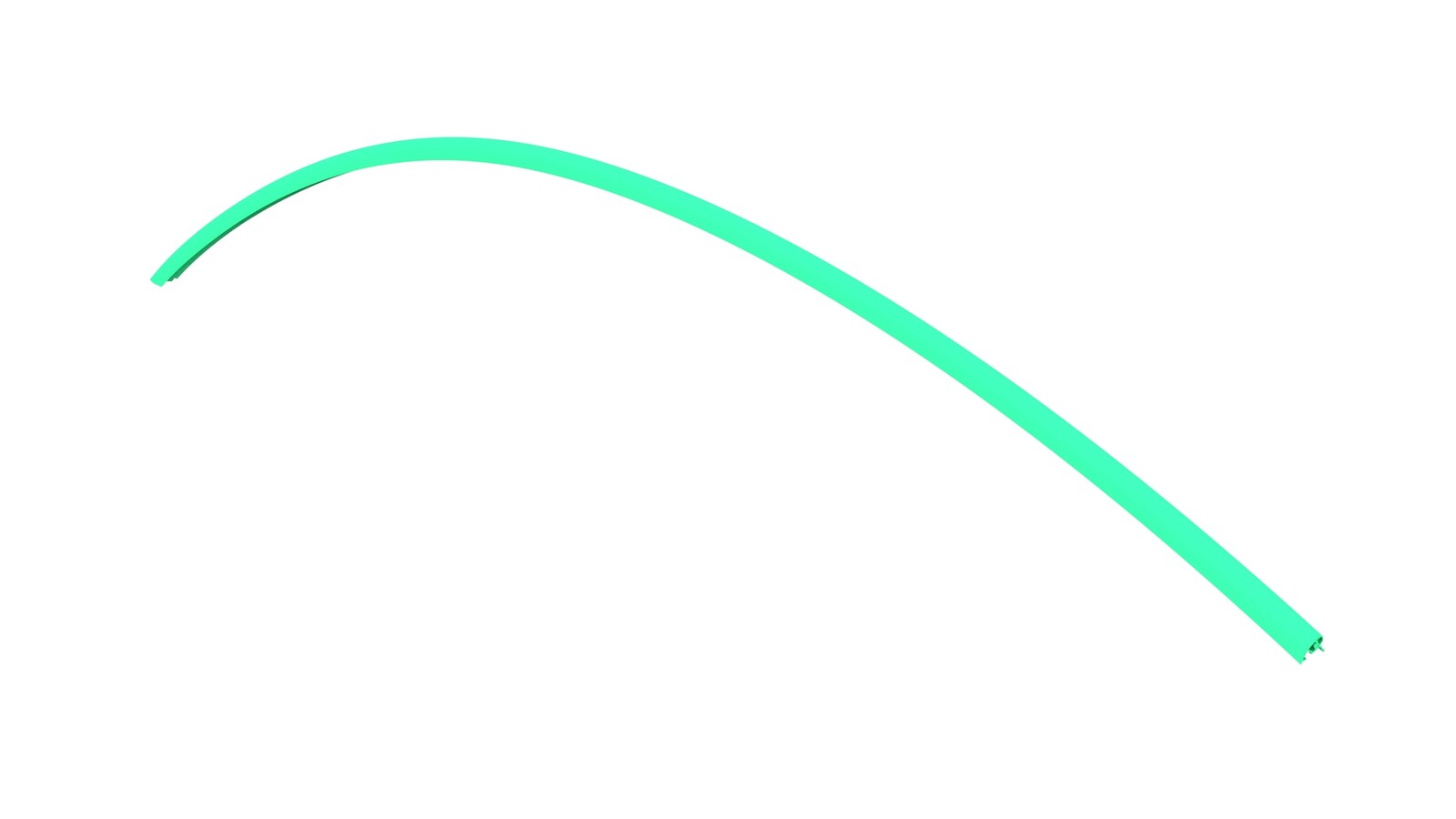

- 将密封条压入 B 柱顶角部位车身内。
- 在助手的帮助下，小心地将 LH 顶部亮条安装到后角窗玻璃内。
-
将 LH 顶部亮条安装到车身上，然后安装螺钉 (x10) 和推式铆钉，以便将亮条固定到车身。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
注按照从车尾至车头的顺序作业。
-
向上压以便将前后主车身密封条紧固到 LH 顶部亮条上。
注从密封条的后角逐步向前作业，确保密封条完全固定到亮条内。如果安装正确，将看不到密封条的边缘。
-
沿外口整理密封条，梳理平展。
注务必将密封条按入各个角落。
- 关闭两扇 LH 车门。
