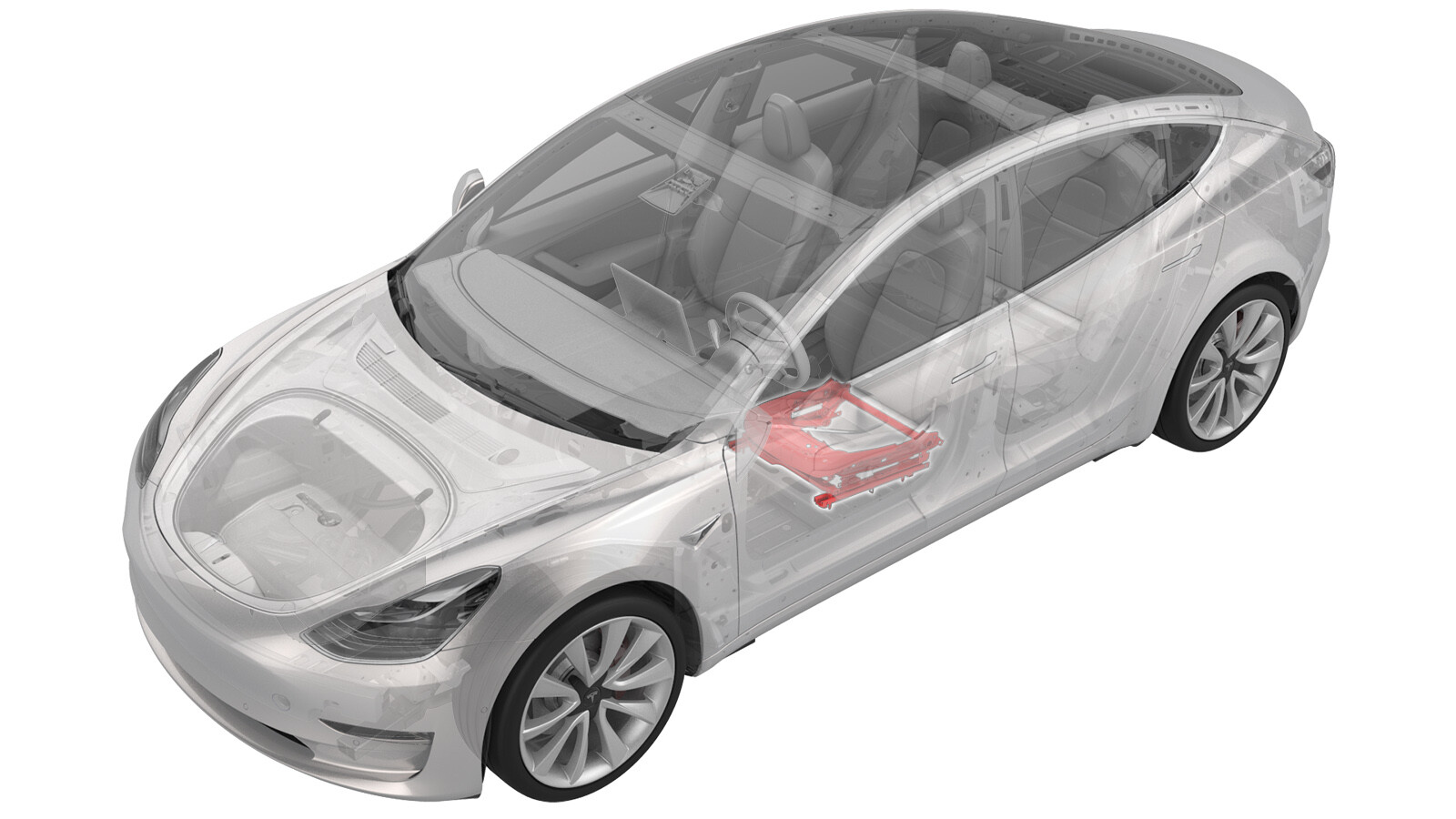

框架 - 座椅座垫 - 驾驶位座椅（拆卸和更换）
校正代码
13012202 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 12 月 15 日：添加了拆卸和安装预紧器的步骤。
- 2023 年 3 月 23 日：添加了拆卸/安装座椅滑轨位置传感器的步骤。
- 2024 年 5 月 22 日：根据最新验证删除了有关靠背外壳和头枕的步骤。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。

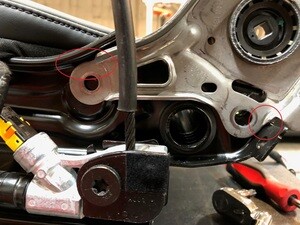

- 1133787-00-A 安全带释放按键，Model 3
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驾驶位座椅靠背框架固定到座垫框架的螺栓 |
 43 Nm (31.7 lbs-ft) |
|
更换 | 1128435-00-C |
| 将座椅安全带锁扣固定到座垫框架的螺纹胶螺栓 |
40 Nm (29.5 lbs-ft) |
|
更换 | 1117250-00-A |
| 将预紧器固定到座垫框架的螺栓 |
40 Nm (29.5 lbs-ft) |
|
更换 | 1117248-00-A |
拆卸
- 将驾驶位座椅从车辆上拆下。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
- 拆卸驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 拆下驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。

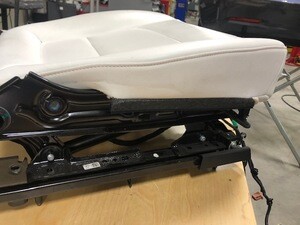

- 旋转座椅，以便接触座椅底部。
-

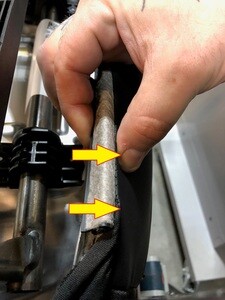

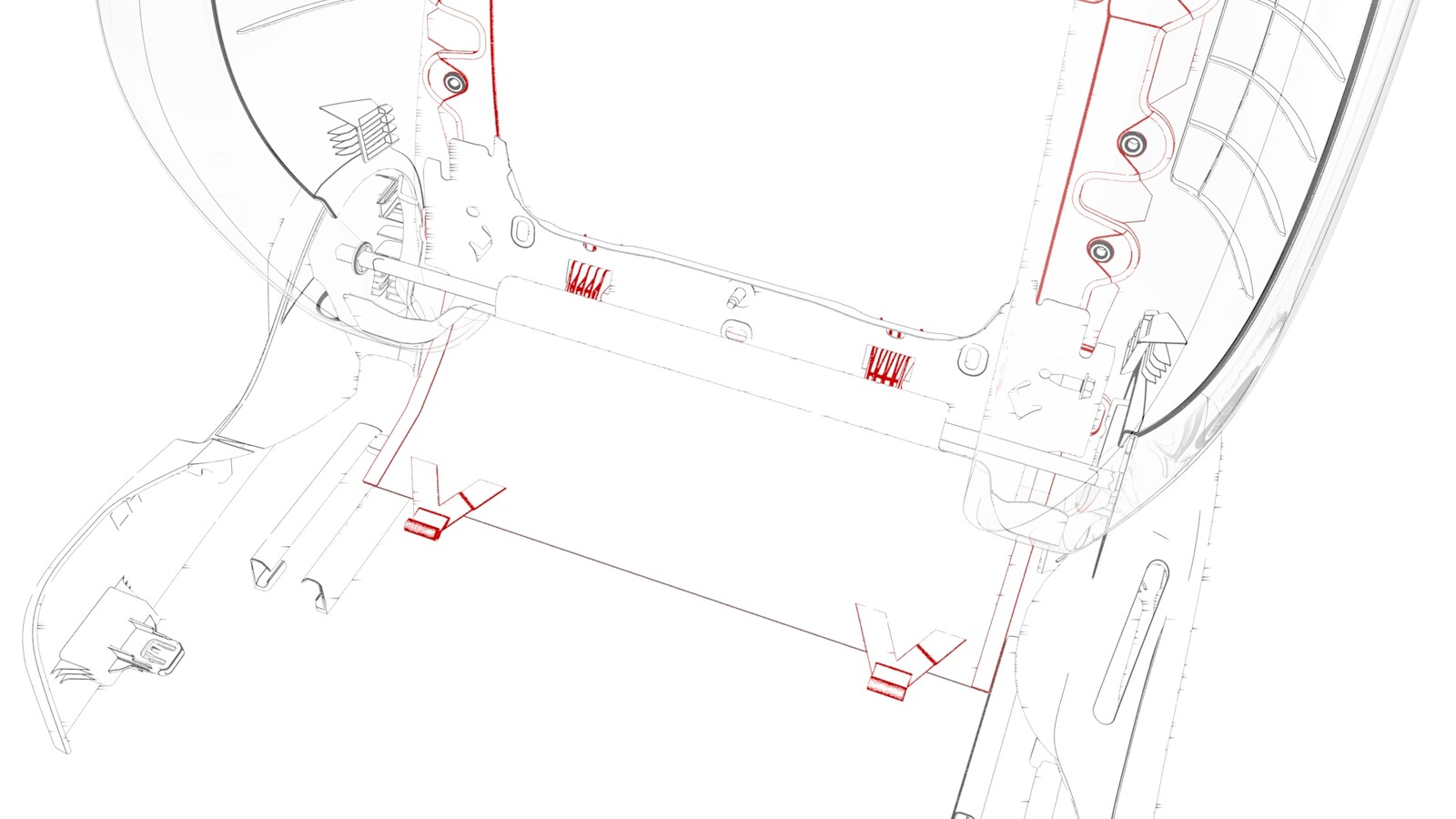

解开固定座椅靠背下部的系带，然后将座椅靠背板从座椅下方拉离。
-
断开驾驶位座椅靠背加热器电气连接器。
-
将驾驶位座椅靠背线束连接器从座椅底部松开。
-

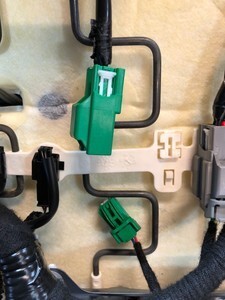

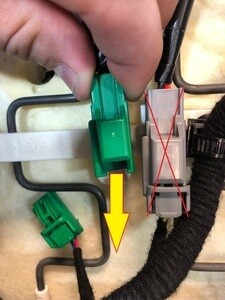

断开加热垫电气连接器。
-
松开将加热垫连接器固定到座椅底部的卡子，向前滑动连接器，将其从座椅底部拆下。
-
断开座椅占用传感器连接器上的电气线束。
-
松开将座椅占用传感器固定到座椅底部的卡子，然后将传感器从座椅底部分离。
-
松开将座垫泡沫固定到座椅悬架的卡子（2 个）。
-
断开升降电机连接器。
-
断开电气线束与座椅倾斜电机连接器的连接。
-
拆卸将滑轨电机线束固定到滑轨电机外壳的夹子（2 个）。
-

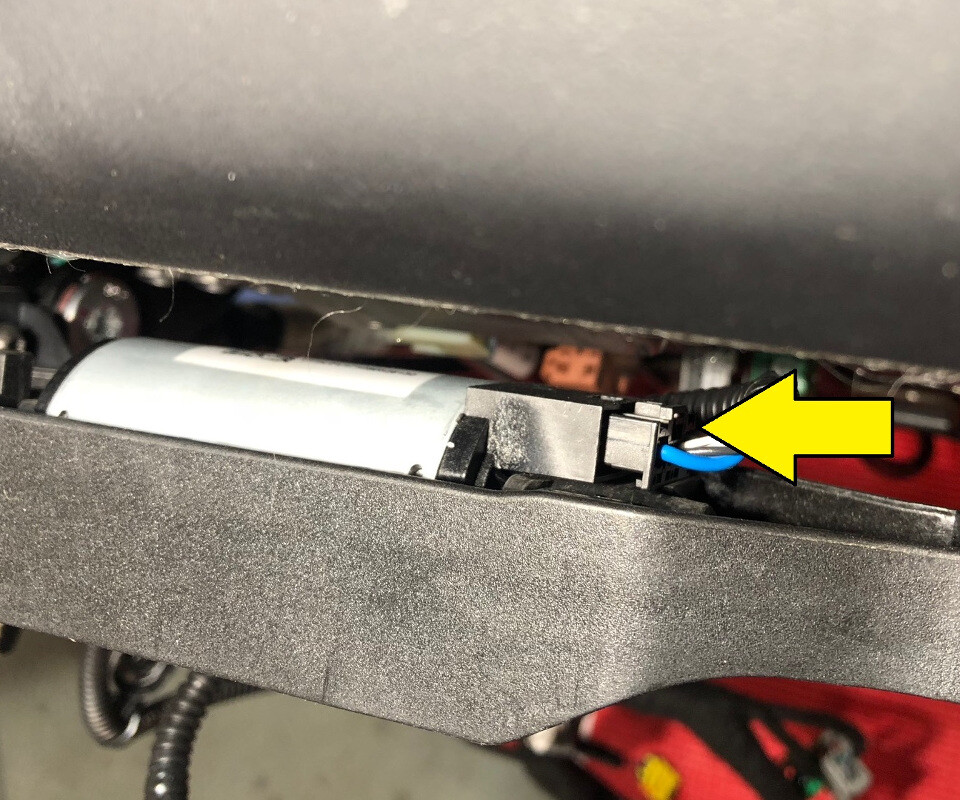

断开电气线束与座椅滑轨电机连接器的连接。
-

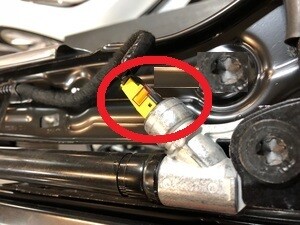

断开电气线束与预紧器连接器的连接。
-

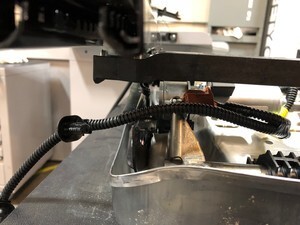

拆卸将左前座椅线束固定到座椅外侧滑轨的夹子。
-

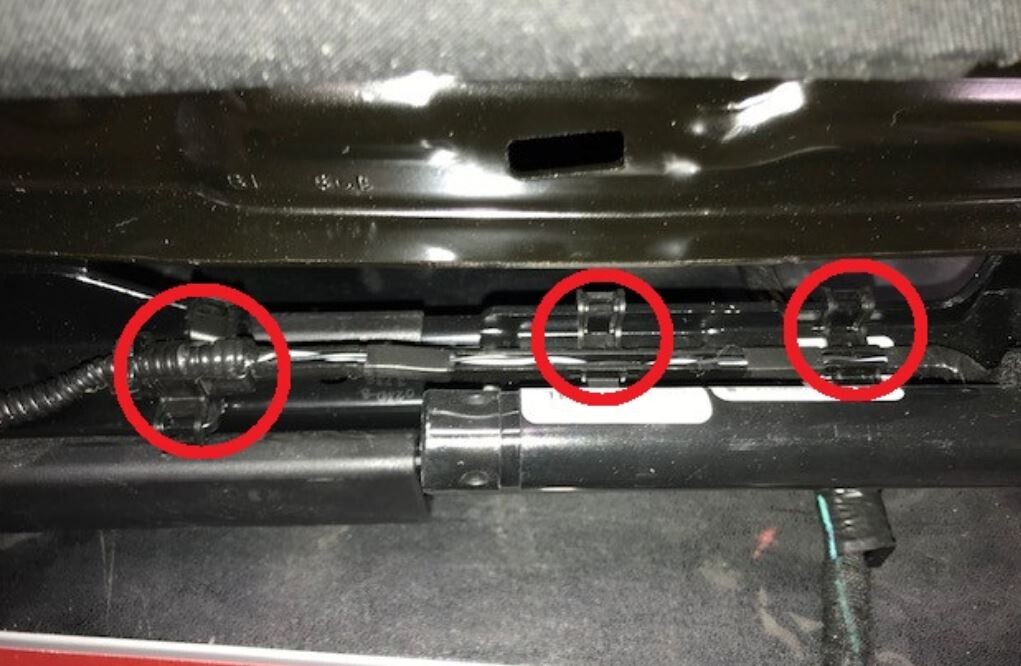

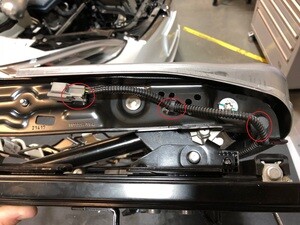

松开沿座垫框架固定电气线束的夹子（3 个）。
注旧线束直接夹在座椅框架上，而新线束则固定在夹到座椅滑轨上的线束导件上。请参阅图片。

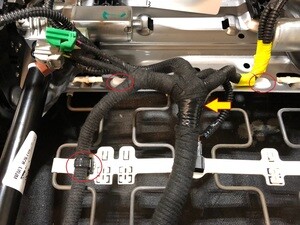

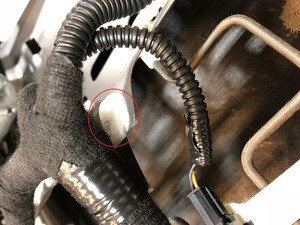

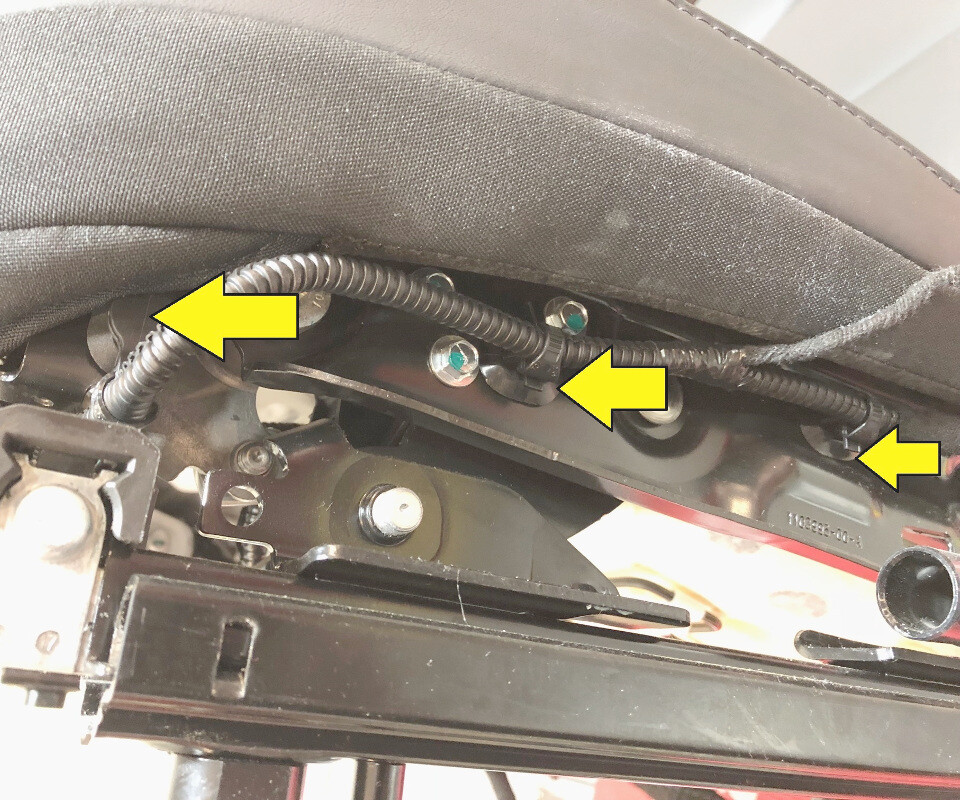

图 1. 夹在座椅框架上的线束

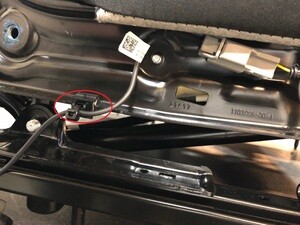

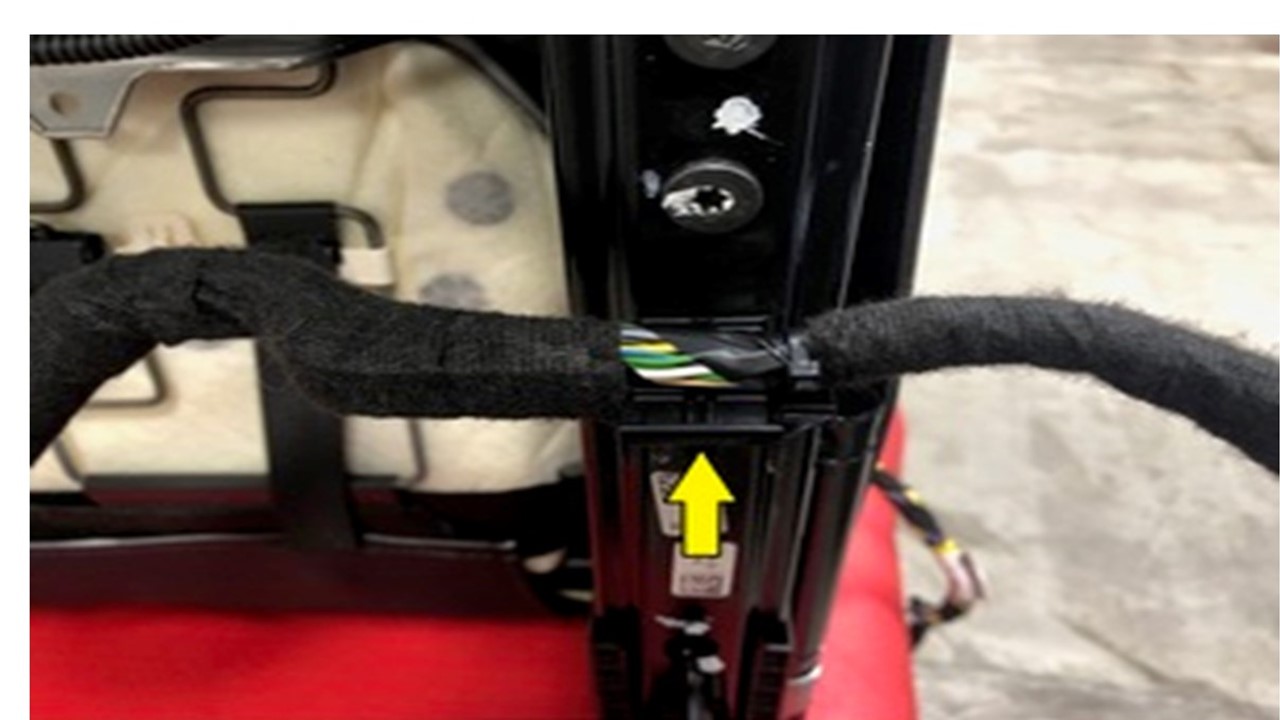

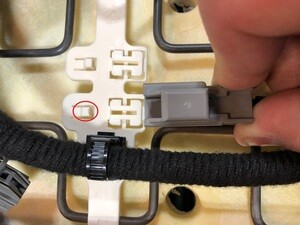

图 2. 夹在座椅滑轨上的线束导件
-

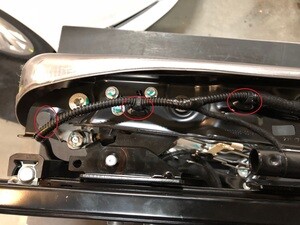

拆卸将驾驶位座椅线束固定到座椅框架下方的夹子（4 个）。
-

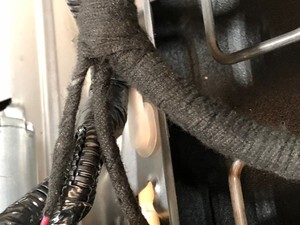

拆卸将驾驶位座椅线束固定到座椅框架内侧的夹子（3 个）。
-

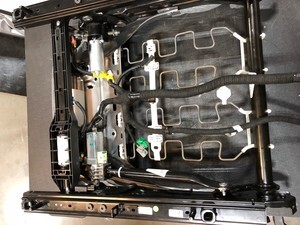

将线束总成从座椅框架上拆下。

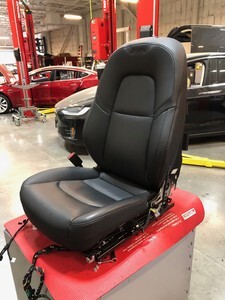

- 立起座椅。
-
拆卸并弃置将驾驶位座椅靠背框架左侧固定到座垫框架的螺栓（2 个）。
提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
-
拆卸并弃置将安全带锁扣固定到座垫框架的螺纹胶螺栓，然后拆下锁扣。
提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
-
从座椅框架上松开座椅安全带锁扣线束夹。
-
断开座椅安全带锁扣电气连接器，然后将座椅安全带锁扣置于一旁。
-
拆卸并弃置将驾驶位座椅靠背框架右侧固定到座垫框架的螺栓（2 个）。
提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻

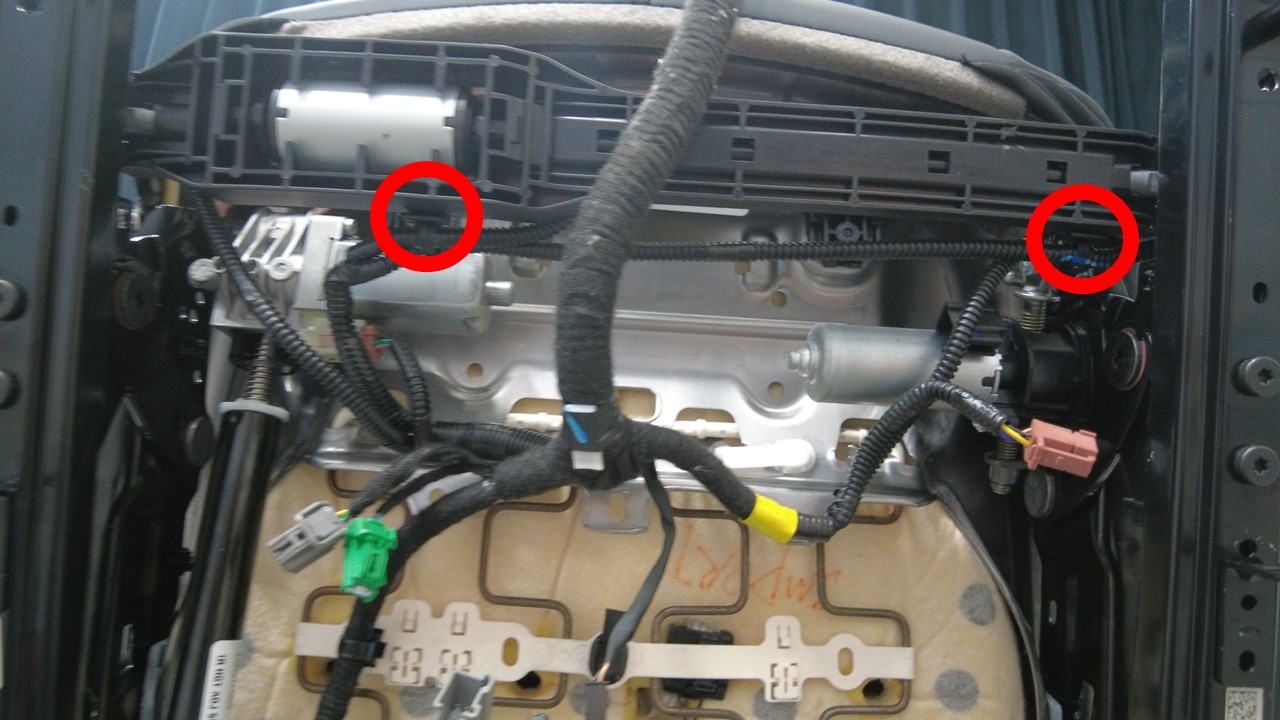

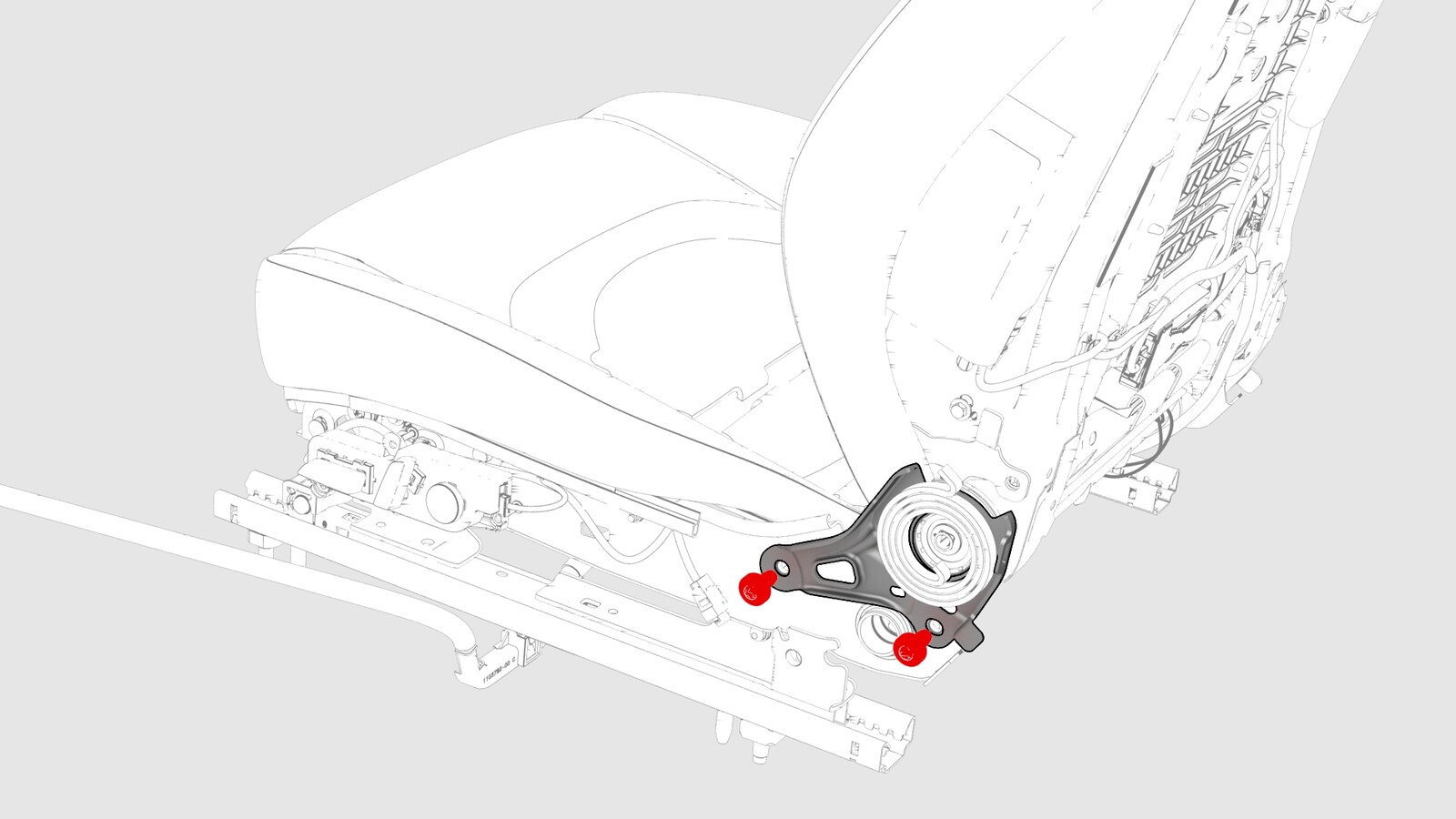

图 3. 左侧如图所示，右侧类似
-

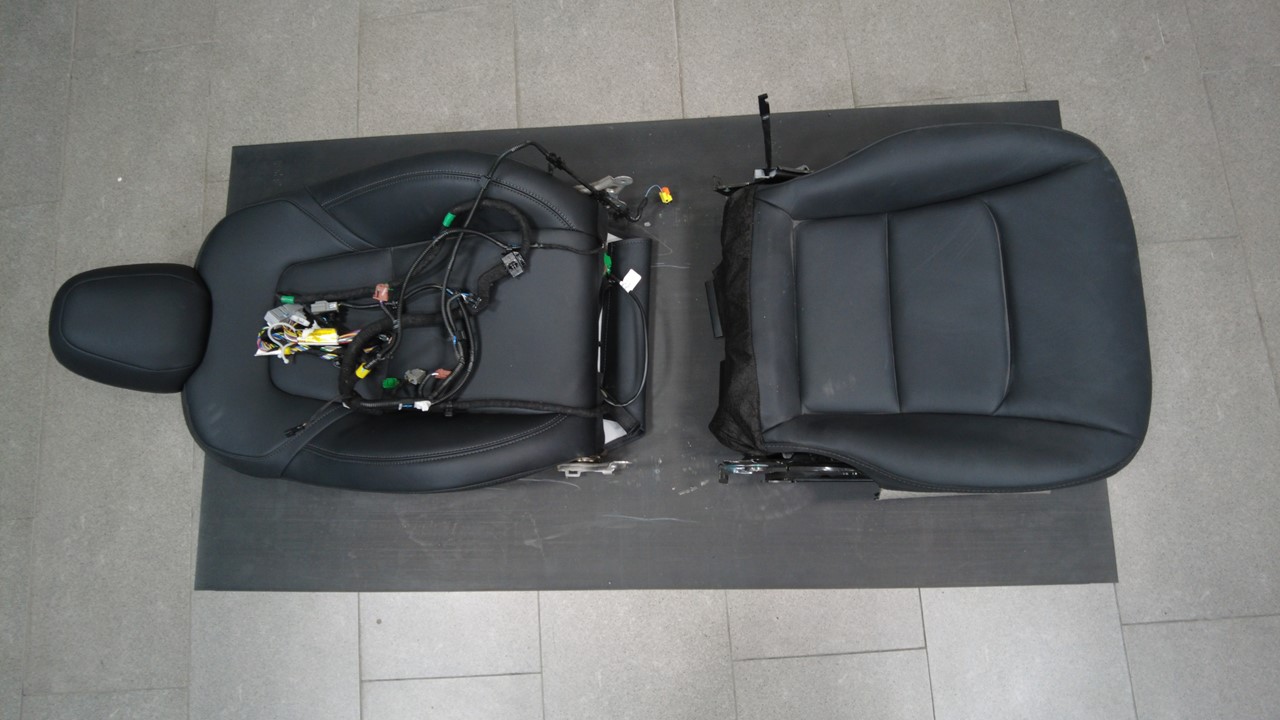

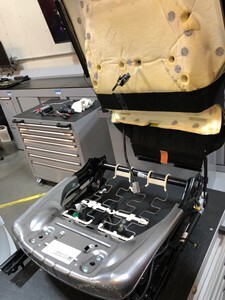

旋转靠背总成，然后将其从座垫框架上垂直向上提起。小心排布周边座椅线束。
-
翻转座椅底部以便操作。
警告防止座垫受损。
-

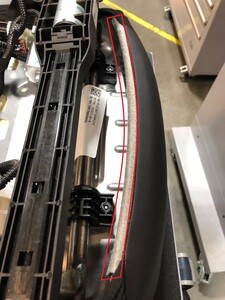

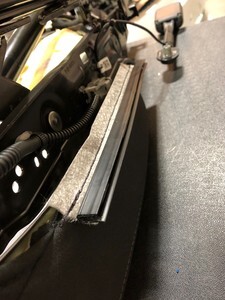

从座垫框架上拆下将座椅饰板前部固定到框架的前部固定夹。
注可能需要先使用钩子工具。将夹子从框架上拉出并松开。
-
从座垫框架上拆下将座椅饰板侧面固定到框架的内侧固定夹。
注可能需要先使用钩子工具。将夹子从框架上拉出并松开。
-
从座垫框架上拆下将座椅饰板侧面固定到框架的外侧固定夹。
注可能需要先使用钩子工具。将夹子从框架上拉出并松开。
-

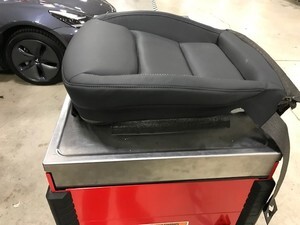

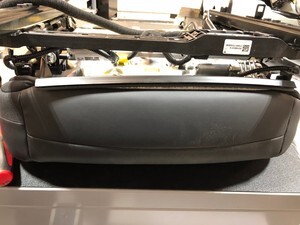

从座椅框架总成上拆下座垫总成。
注将座垫提起。确保加热垫和座椅占用传感器线束未连接到座椅框架。
-
拆卸并弃置将预紧器固定到座垫框架的螺栓。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 梅花 T50 套筒
- 回旋头棘轮/回旋头扭矩扳手
-

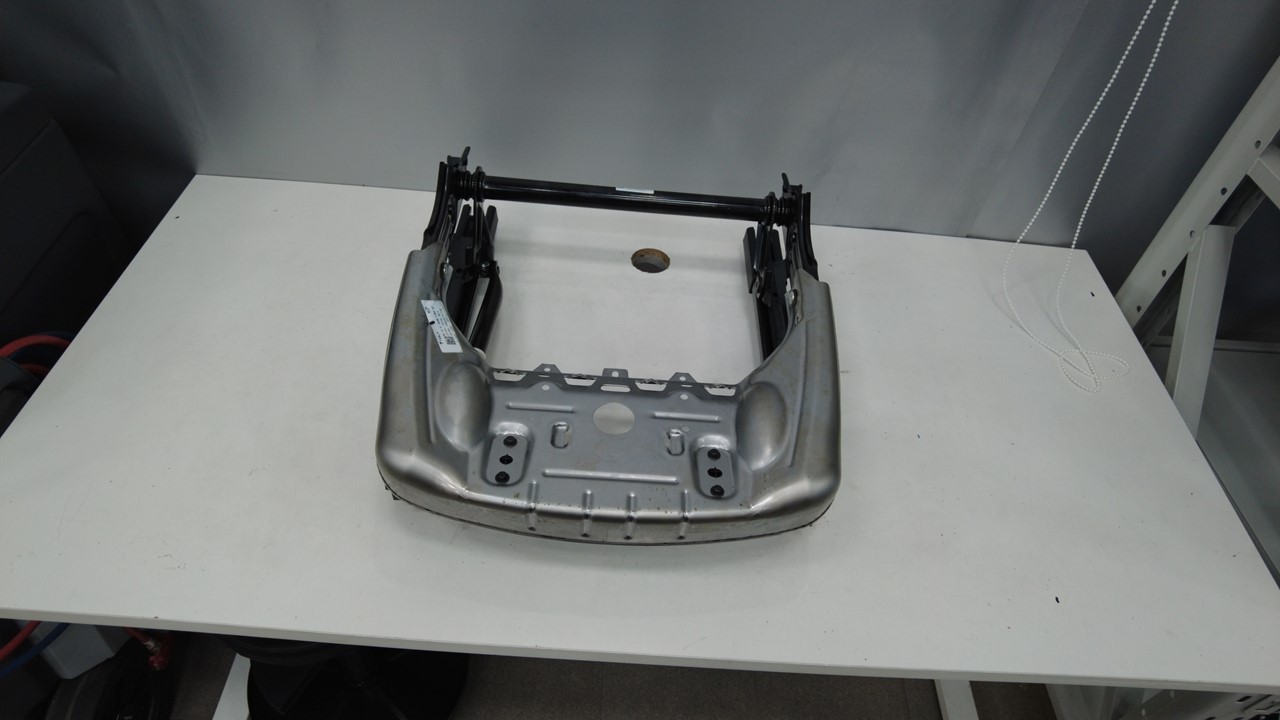

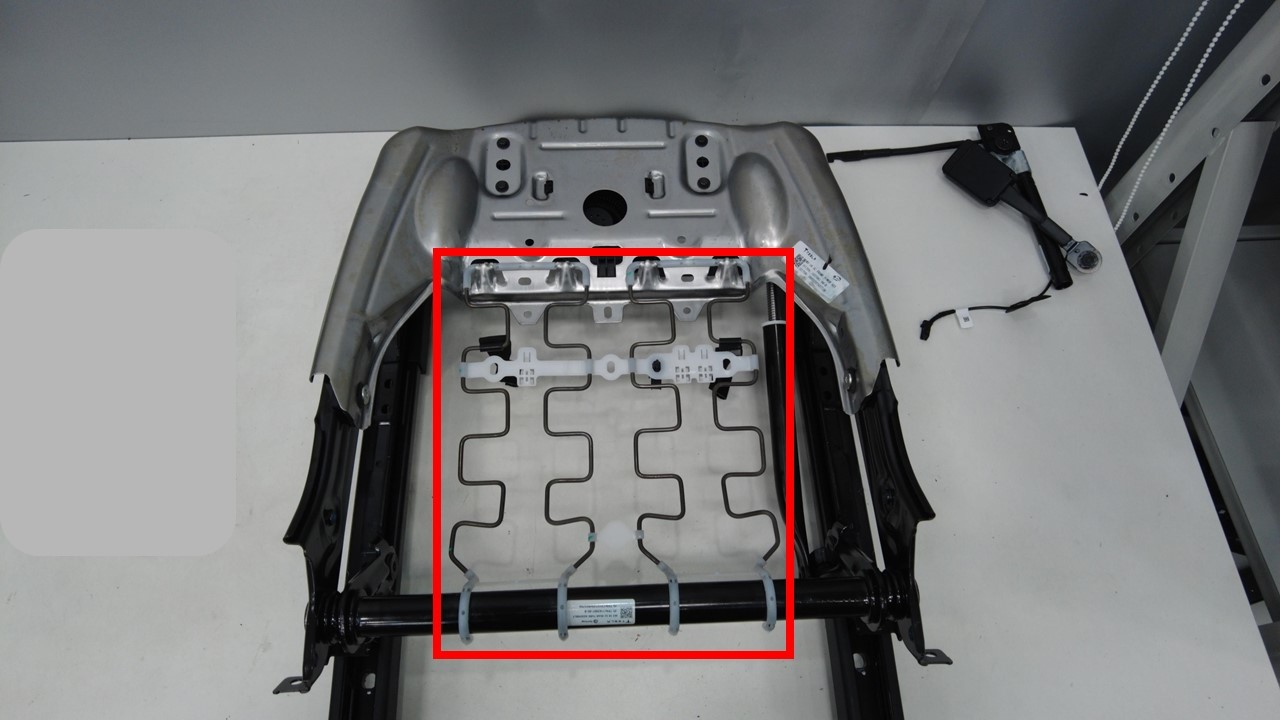

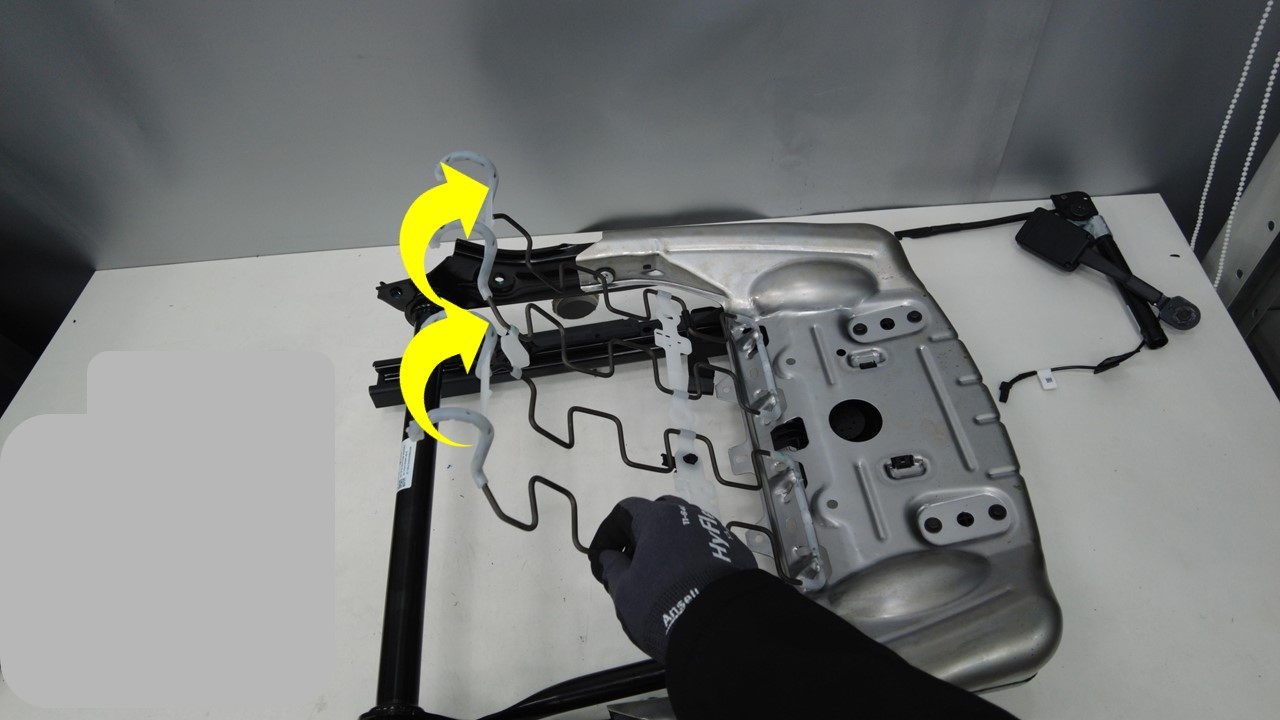

将座垫悬架从座垫框架上拆下。
安装
-

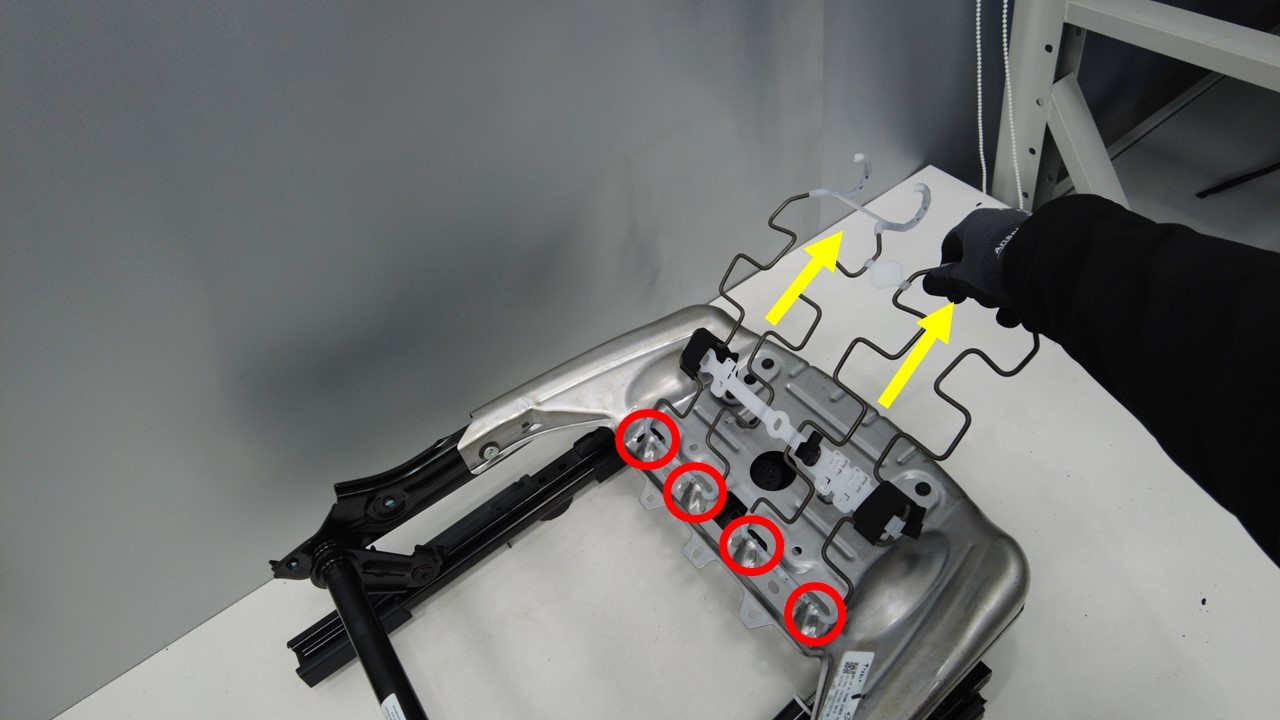

将座垫悬架安装到座垫框架上。
-
安装新的螺栓，将预紧器固定到座垫框架上。40 Nm (29.5 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T50 套筒
- 3/8 英寸标准棘轮
- 3/8 英寸扭矩扳手（仅适用于安装程序）
- 3 英寸加长件
-
将座垫总成放置在座垫框架上，以备安装。将座垫后部插入座椅底部框架，然后将其余部分降下。确保座椅线束穿过座椅框架背面。
-
将内侧座椅饰板固定夹安装到座椅框架上。
注将固定夹朝框架弯折。固定夹开口端应与座椅框架接合。如果未接合，需拉动饰板直至产生足够张力。将条形夹开口的一端与座椅框架对齐，向下按压，直至夹子完全固定在框架上。
-
将前部座椅饰板固定夹安装到座椅框架上。
注将固定夹朝框架弯折。固定夹开口端应与座椅框架接合。如果未接合，需拉动饰板直至产生足够张力。将条形夹开口的一端与座椅框架对齐，向下按压，直至夹子完全固定在框架上。
-
将外侧座椅饰板固定夹安装到座椅框架上。
注将固定夹朝框架弯折。固定夹开口端应与座椅框架接合。如果未接合，需拉动饰板直至产生足够张力。将条形夹开口的一端与座椅框架对齐，向下按压，直至夹子完全固定在框架上。
- 立起座椅。
-
将靠背框架放置在座垫框架上，以备安装。
注靠背框架无需紧固件即可放置在座垫框架上。
-
安装新的螺栓（4 个），将驾驶位座椅靠背框架左右侧固定到座垫框架上。43 Nm (31.7 lbs-ft)提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
图 4. 左侧如图所示，右侧类似
-
安装新的螺纹胶螺栓，将座椅安全带锁扣固定到座垫框架上。40 Nm (29.5 lbs-ft)提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
-
连接座椅安全带锁扣连接器。
-
安装座椅安全带锁扣线束夹。
-
旋转座椅，以便接触座椅底部。
注防止座垫受损。
-
将驾驶位座椅线束放置到座椅框架上，以备安装。

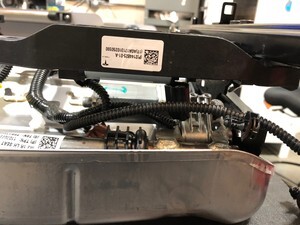

注确保线束布线正确无误。线束的主要支路应与中心夹的中心切口对齐。将线束的内侧和外侧支腿布设在滑轨与框架之间。内侧和外侧支腿应缠绕在框架的前部。
-
安装将驾驶位座椅线束固定到座垫框架的夹子（4 个）。
-
安装将驾驶位座椅线束固定到座垫框架内侧的夹子（3 个）。
-
安装将驾驶位座椅线束固定到座垫框架外侧的夹子（3 个）。
-
安装将左前座椅线束固定到座椅外侧滑轨的夹子。
-
连接驾驶位预紧器连接器。
注预紧器是一个两级连接器。确保在连接器完全就位后将锁接合。
-
将电气线束连接到座椅滑轨电机连接器。
-
安装将滑轨电机线束固定到滑轨电机外壳的夹子（2 个）。
-
连接倾斜电机连接器。
-
连接升降电机连接器。
-
将加热垫连接器滑到座椅框架卡子上，以固定连接器。
-
连接加热垫连接器。
-
将座椅占用传感器安装到座椅框架上。
-

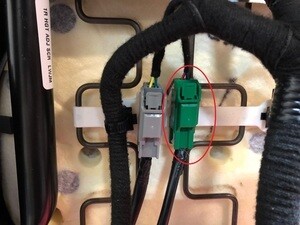

连接座椅占用传感器连接器。
-
将靠背线束连接器安装到座椅底部。
-
连接座椅加热器线束。
-
将座垫固定夹（2 个）安装到座椅悬架上。
注如有必要，可拉紧座垫和饰板，以便将固定夹正确放置在座垫悬架上。
-
拉紧将靠背下部固定到座椅悬架的系带。
注确保系带紧固，装配正确。
-
将座椅靠背旋转至垂直位置。
- 安装驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
- 安装驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 将驾驶位座椅装入车内。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
