支架 - 压缩机（带加热泵款）（拆卸和更换）
校正代码
18203212 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将接地带固定到空调压缩机的螺栓 |
 7 Nm (5.2 lbs-ft) |
|
重复使用 | |
| 将空调压缩机总成固定到支柱塔支架的螺栓 |
 31 Nm (22.9 lbs-ft) |
|
重复使用 | |
| 将空调压缩机支架固定到空调压缩机的螺栓 |
9 Nm (6.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
-

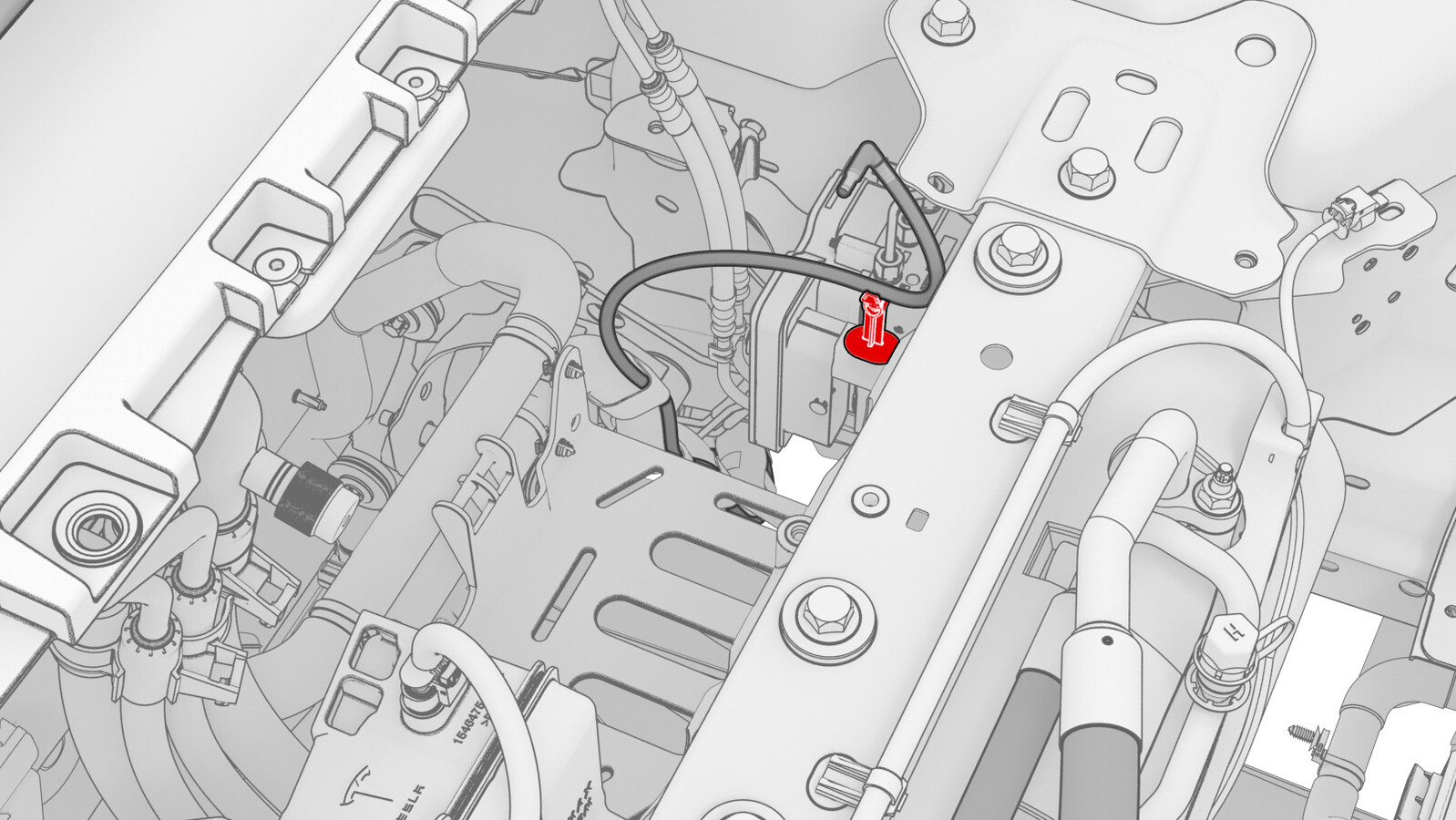

从 12V 电池支架上拆下后部电池系紧带。
注12V 电池支架还充当空调压缩机支架。
-

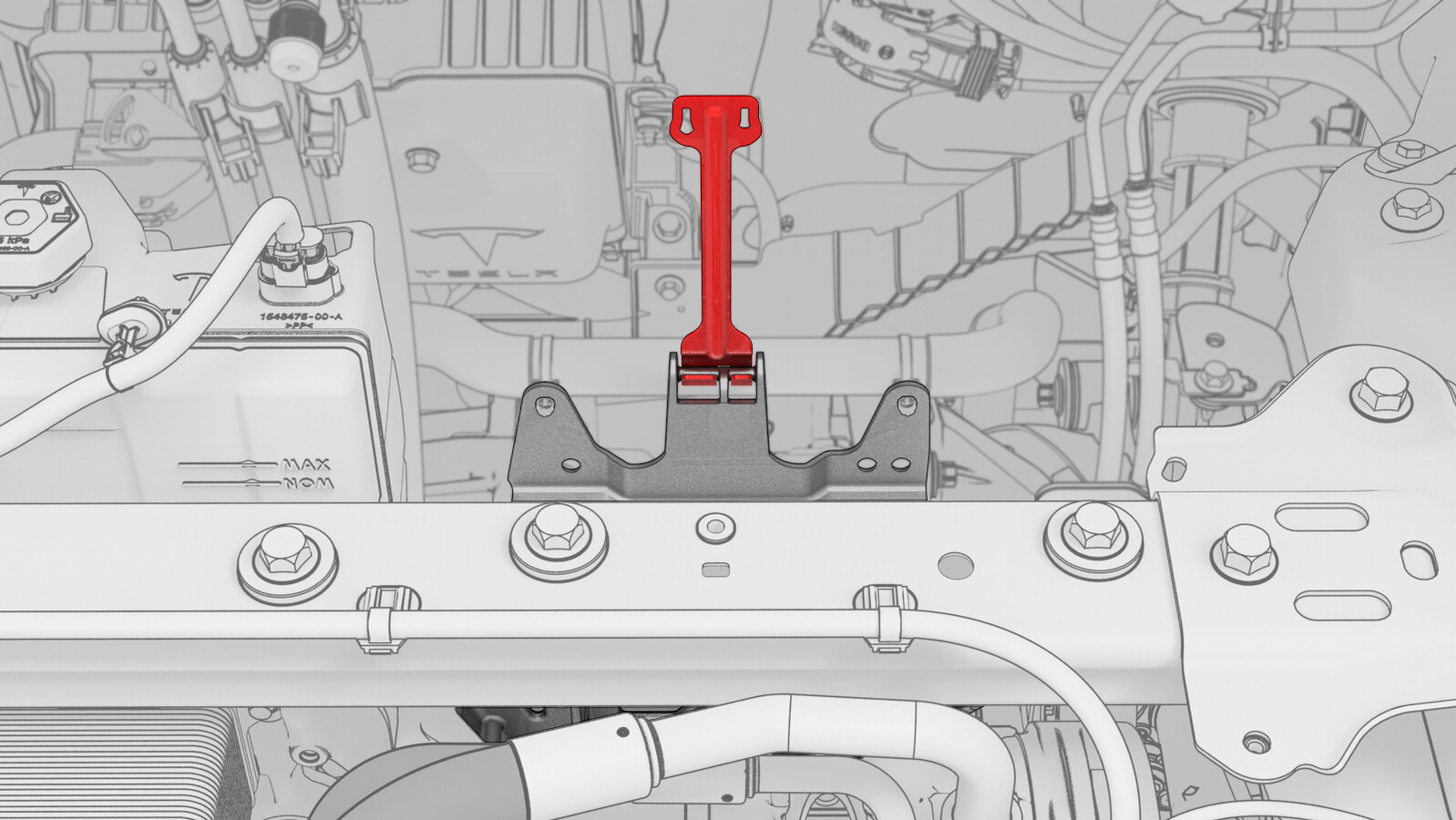

松开将 12V 电池通风管固定到 12V 电池支架的夹子。
-

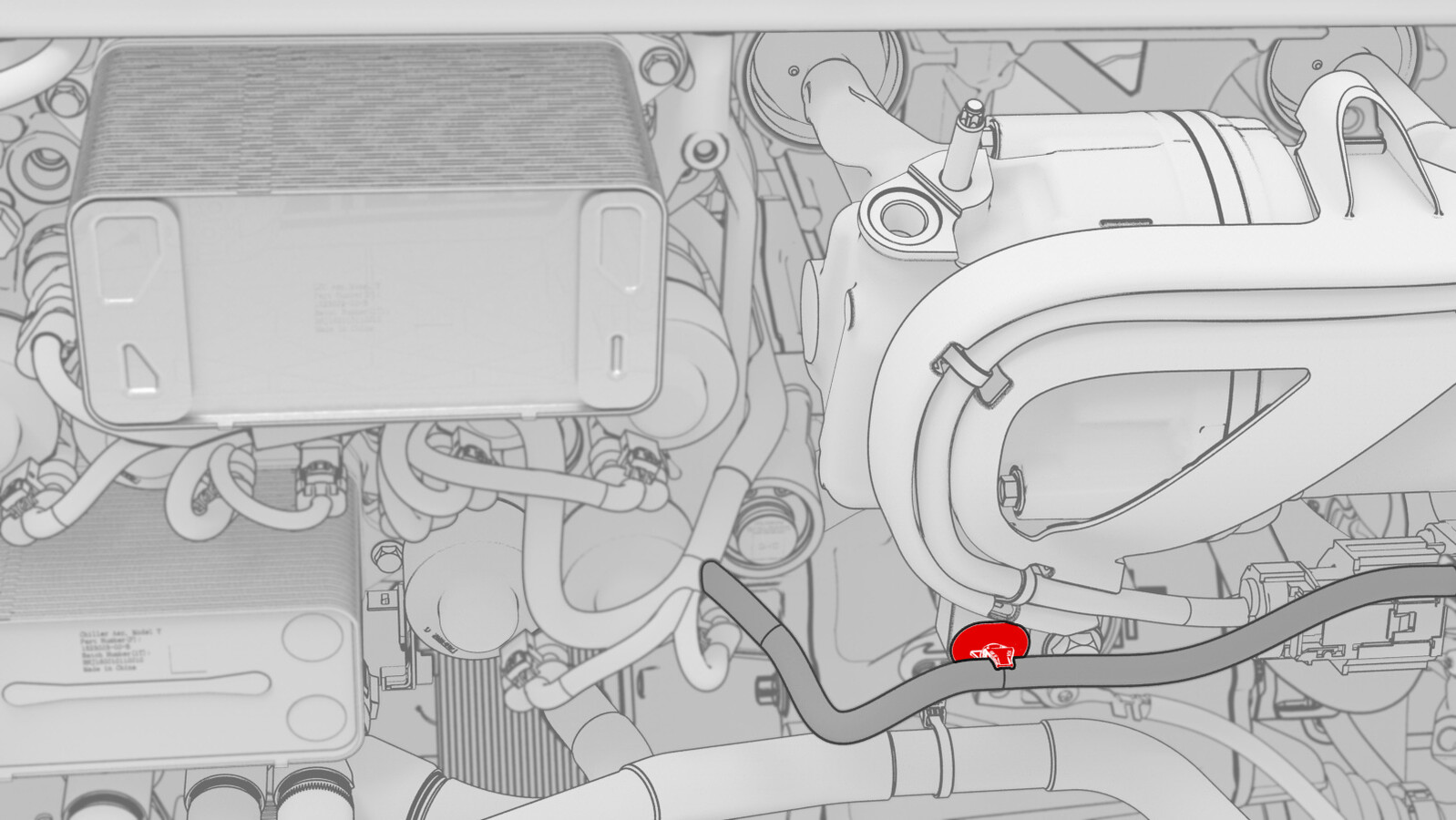

松开将冷却液软管固定到 12V 电池支架的夹子 (x2)。
-

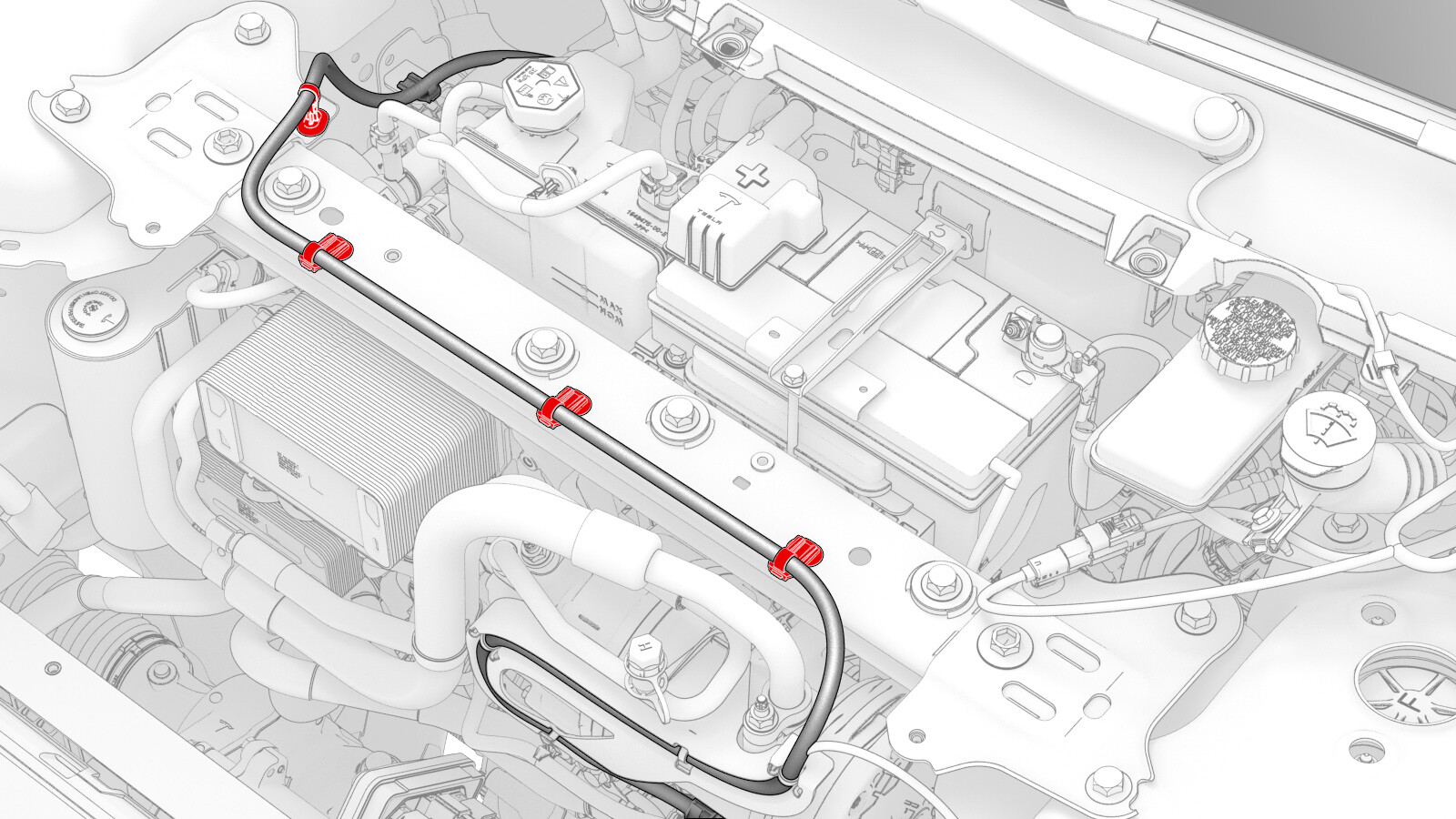

松开将空调压缩机高压线束固定到减震塔支架的固定夹。
警告向上拉夹子以辅助拆卸。请勿向上拉高压电缆。
-

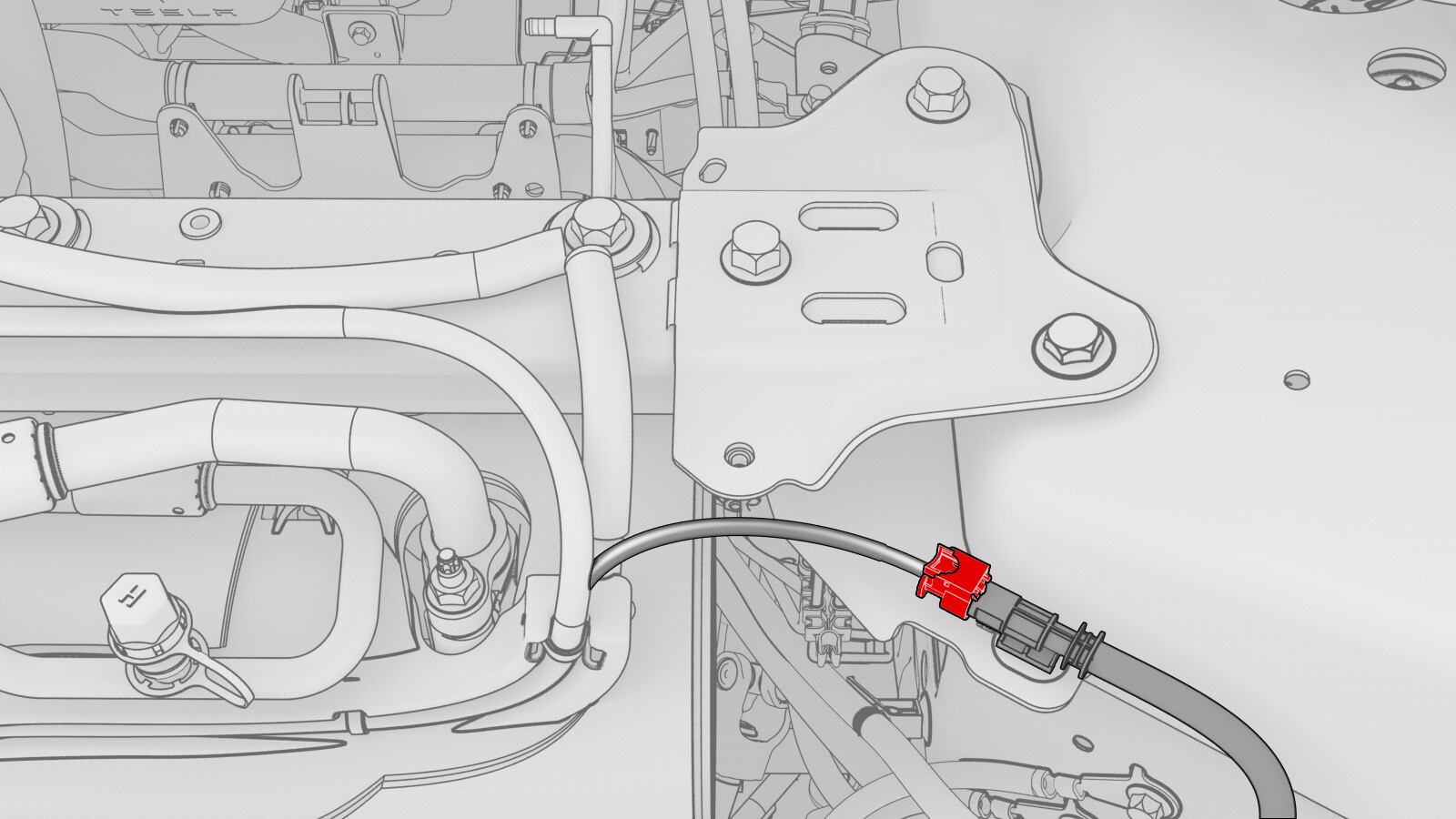

松开连接器锁片，然后断开 LH 前支柱塔附近的高压互锁回路连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开连接器锁片，然后断开空调压缩机逻辑电气连接器与空调压缩机的连接。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的夹子。
-

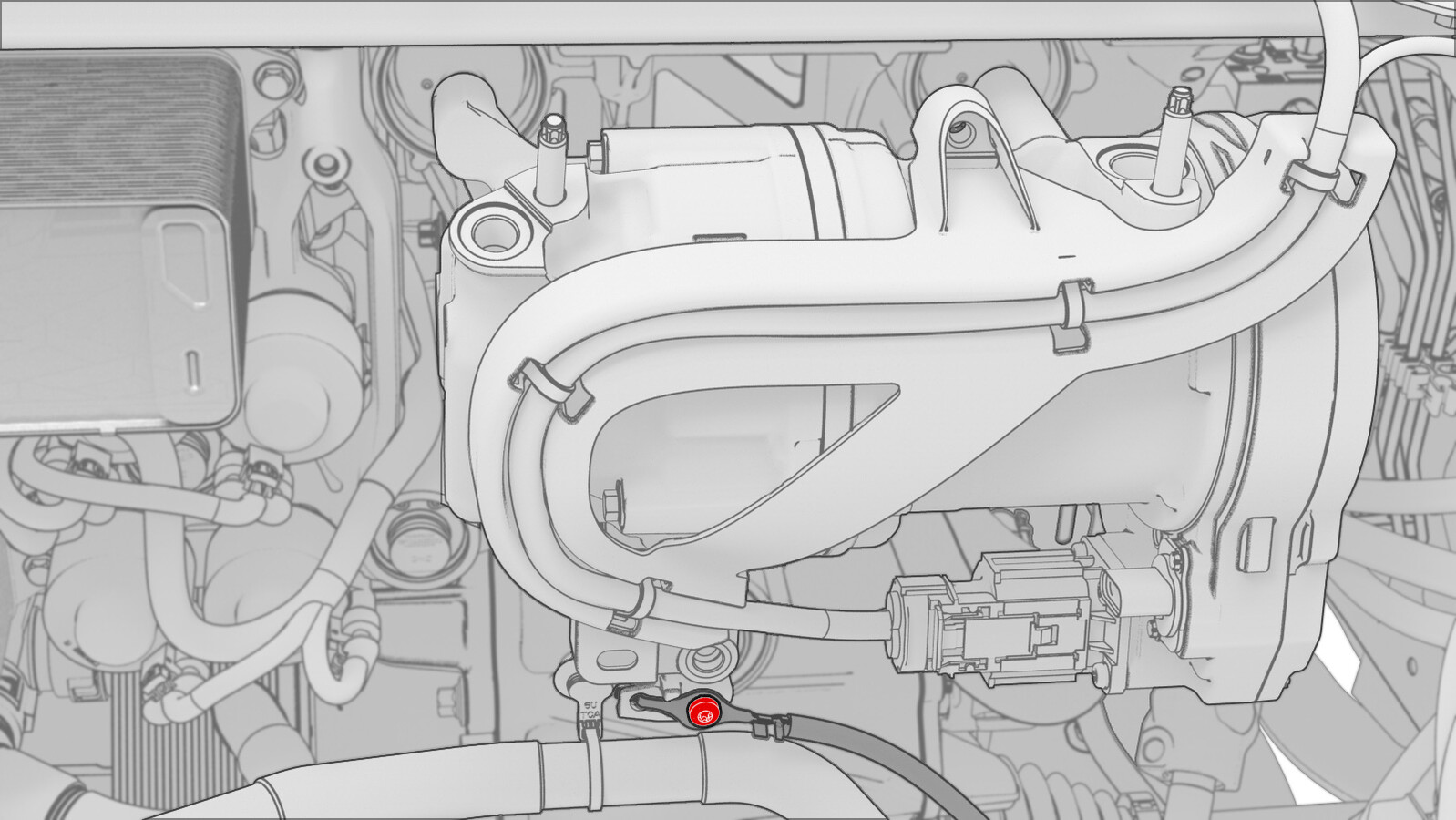

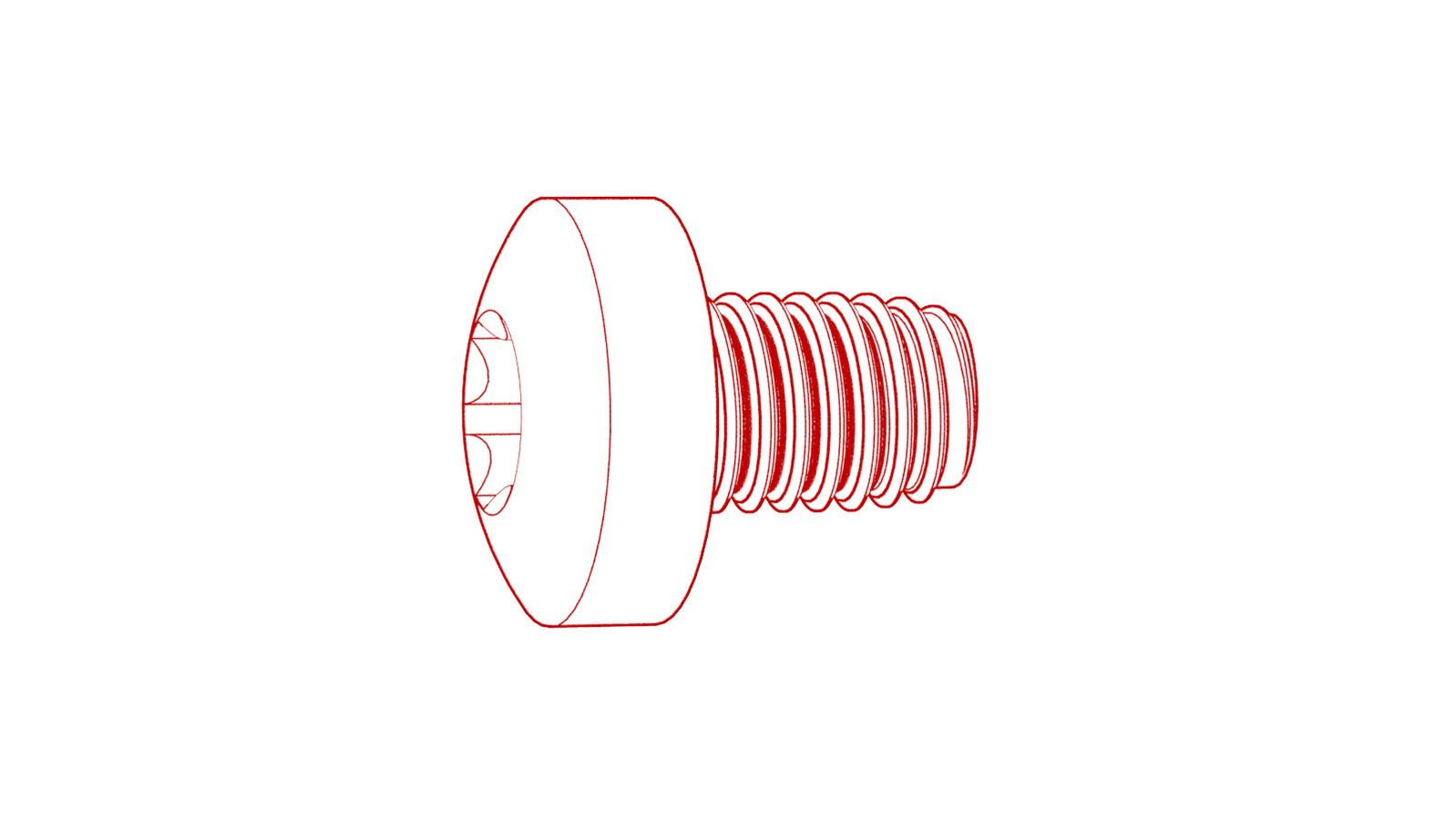

拆下将接地带固定到空调压缩机的螺栓，然后将接地带置于一旁。7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
-

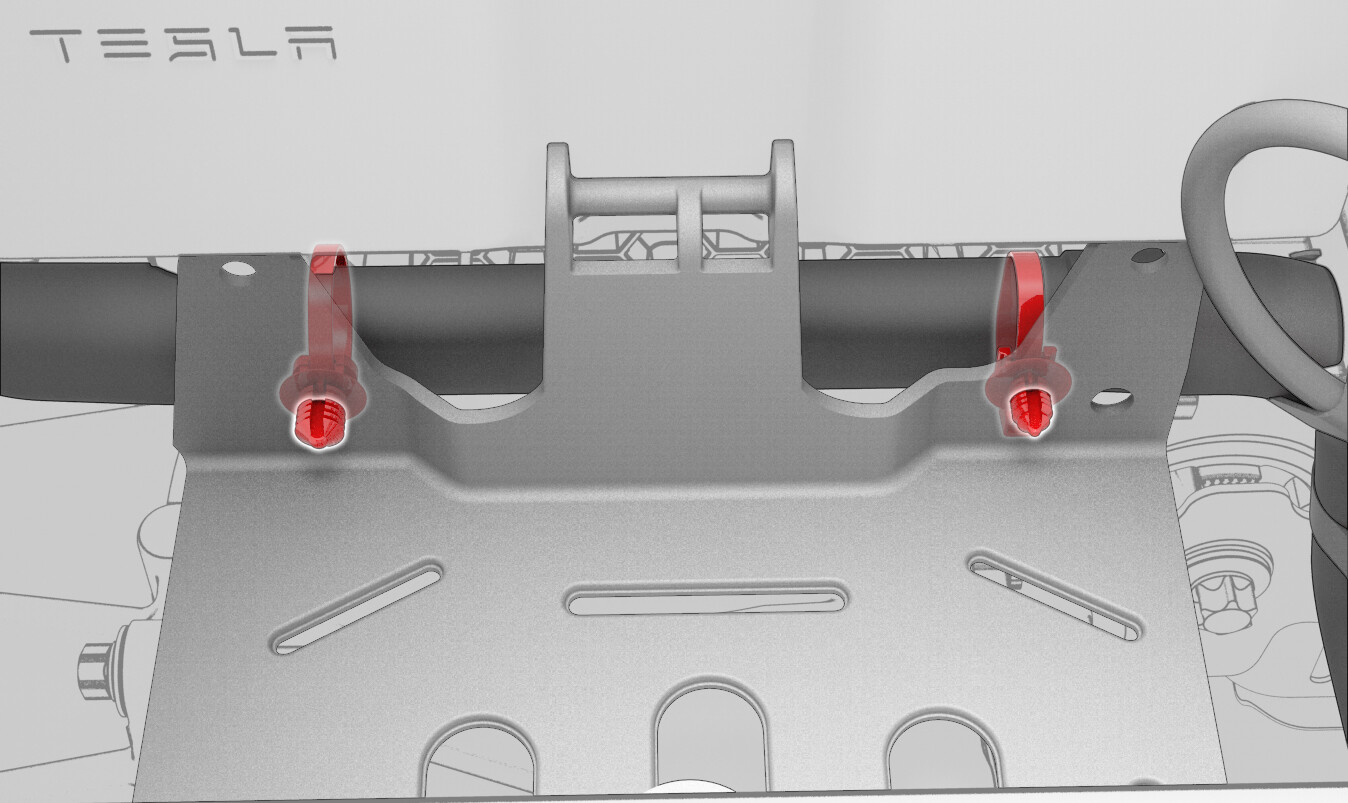

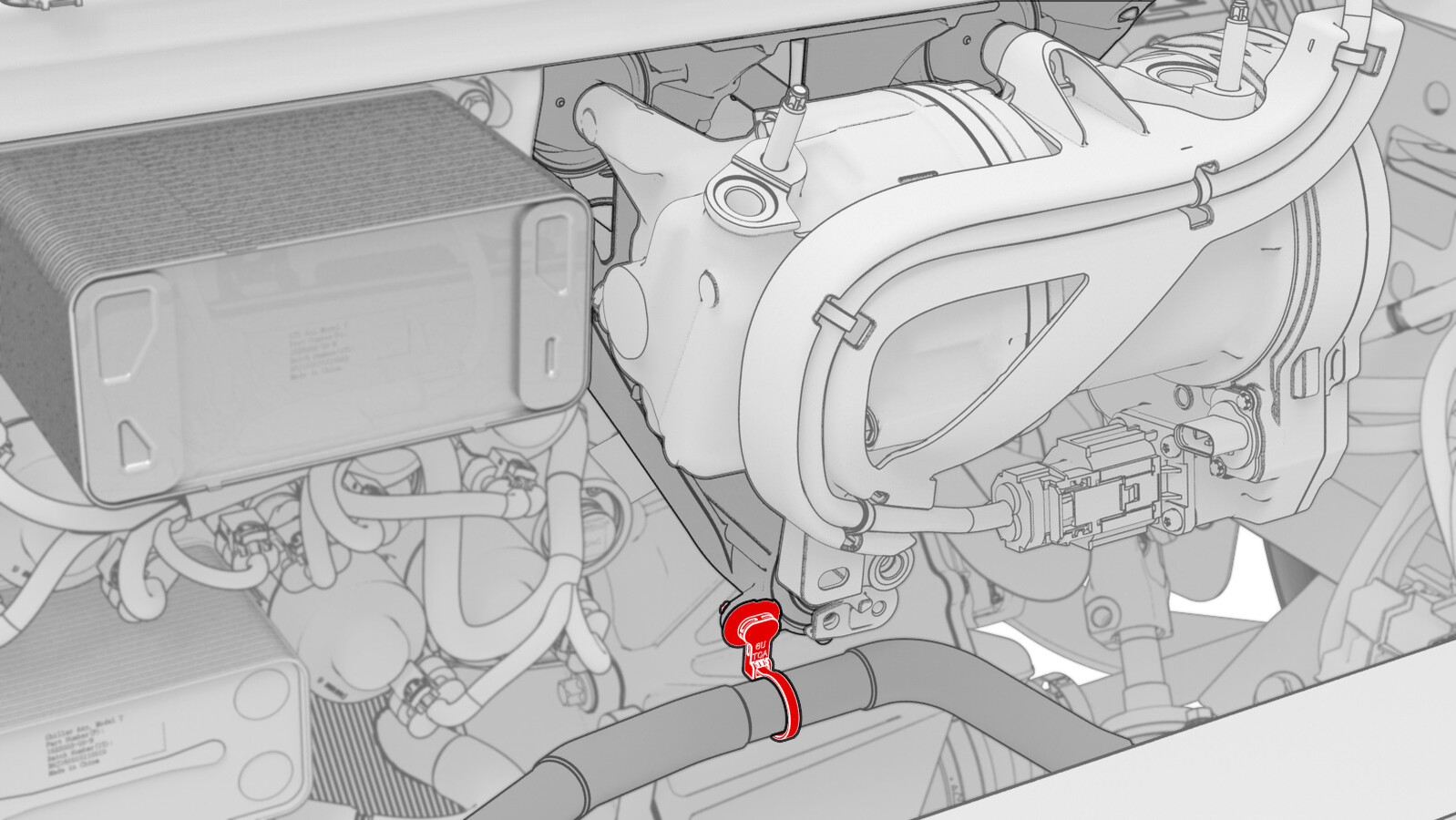

在接地带连接点附近，松开将冷却液软管固定到空调压缩机支架的夹子。
- 将高压线束支架向前、向上移动，松开空调压缩机上的支架，然后小心地将支架置于一旁。
-

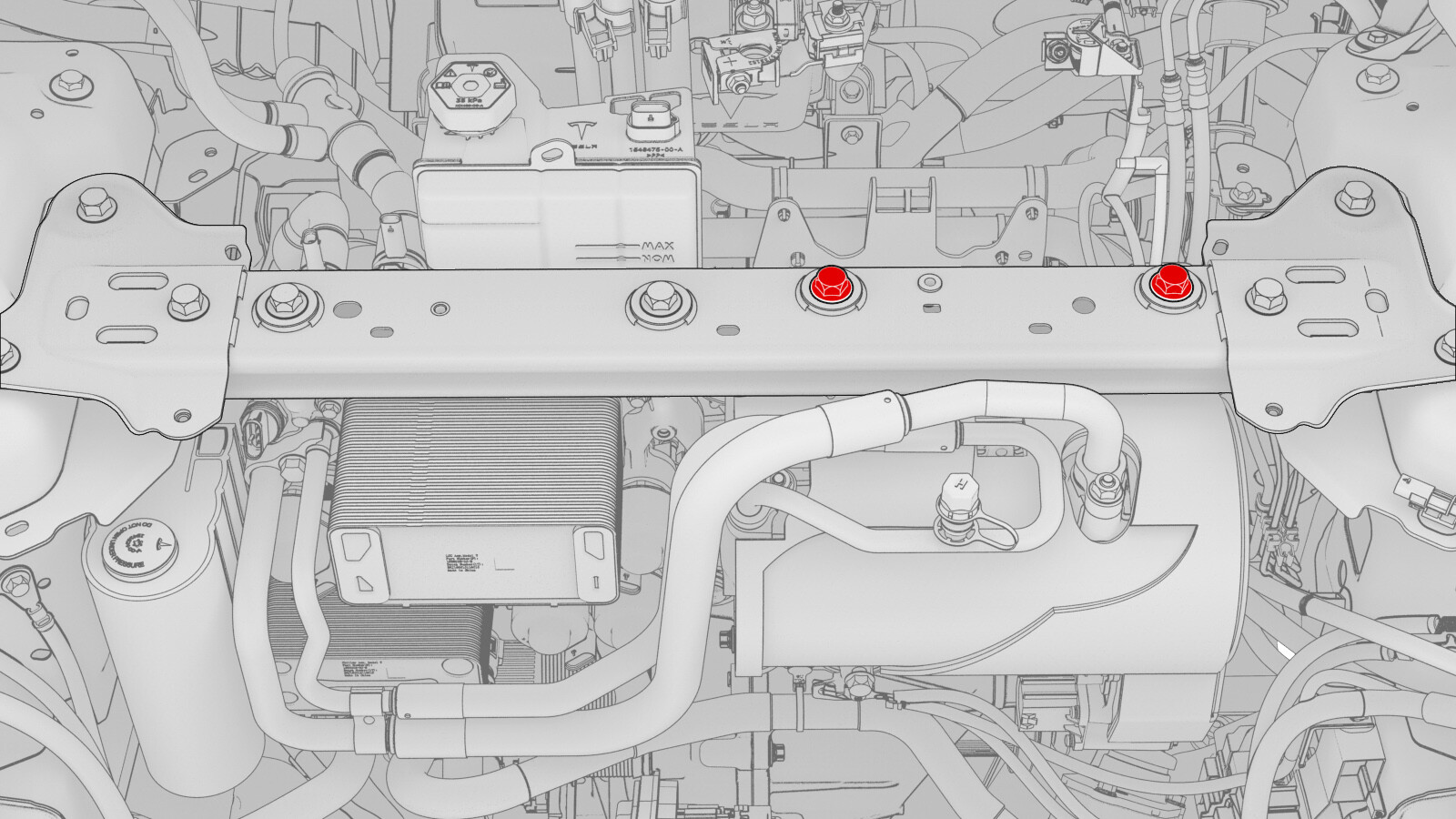

在助手的帮助下，拆下将空调压缩机总成固定到支柱塔支架的螺栓，然后在支柱塔支架下方，小心地将该总成朝车头方向移动。将空调压缩机总成置于前备箱前部储物单元加固梁上。31 Nm (22.9 lbs-ft)警告切勿将空调压缩机置于高压连接器上。提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
在助手的帮助下，拆下将空调压缩机支架固定到空调压缩机的螺栓，然后从压缩机上拆下支架。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
安装
-
将空调压缩机支架放置在空调压缩机上，然后安装将支架固定到压缩机的螺栓 (x3)。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 使用吹风枪清洁用于将空调压缩机支架固定到前支柱塔支架的螺栓孔。
-
请助手帮忙在支柱塔支架下方支撑空调压缩机总成，用手预拧将空调压缩机总成固定到支架的螺栓，然后拧紧螺栓。31 Nm (22.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
在接地带连接点附近，安装将冷却液软管固定到空调压缩机支架的夹子。
-
将接地带放置在空调压缩机上，然后安装将接地带固定到空调压缩机的螺栓。7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
- 回旋头棘轮/回旋头扭矩扳手
-
安装将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
-
将低压电气连接器连接到空调压缩机，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接 LH 前支柱塔附近的高压互锁回路连接器，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
安装将空调压缩机高压线束固定到支柱塔支架的夹子。
-
安装将冷却液软管固定到空调压缩机支架的夹子 (x2)。
-
在 12V 电池支架上安装后部电池系紧带。
-
安装将 12V 电池通风管固定到 12V 电池支架的夹子。
- 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
- 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
