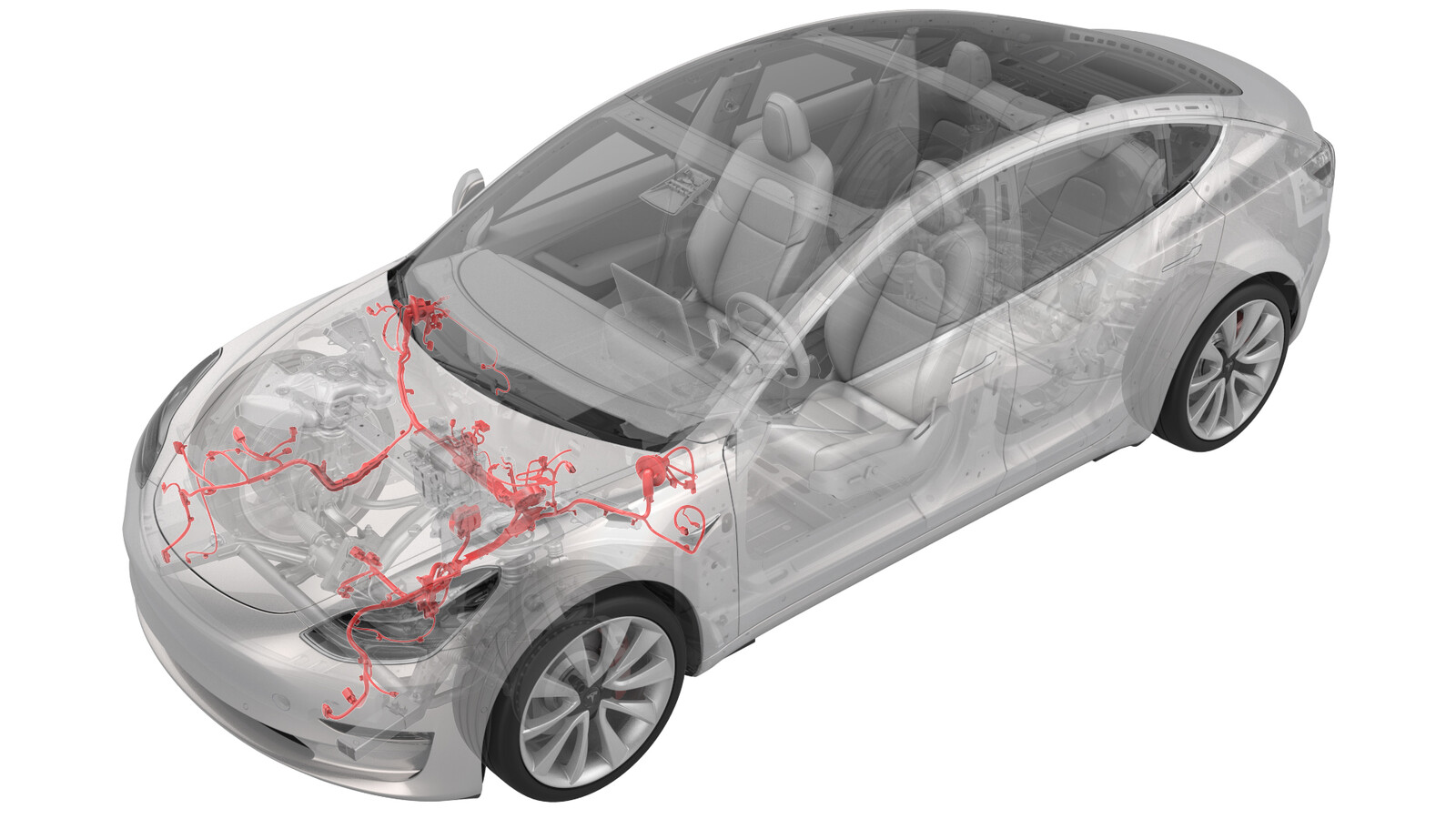

线束 - 主前（左侧驾驶）（拆卸和更换）

校正代码 17100702 4.32 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

2023 年 8 月 25 日：更新了电子驻车制动 (EPB) 维护模式参考。
2023 年 6 月 21 日：添加了检查制动踏板触感并根据需要为制动器放气的说明。
2023 年 3 月 21 日：修订了程序

拆卸

打开所有四个车门，降下所有四个车窗。
启用电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH（释放）

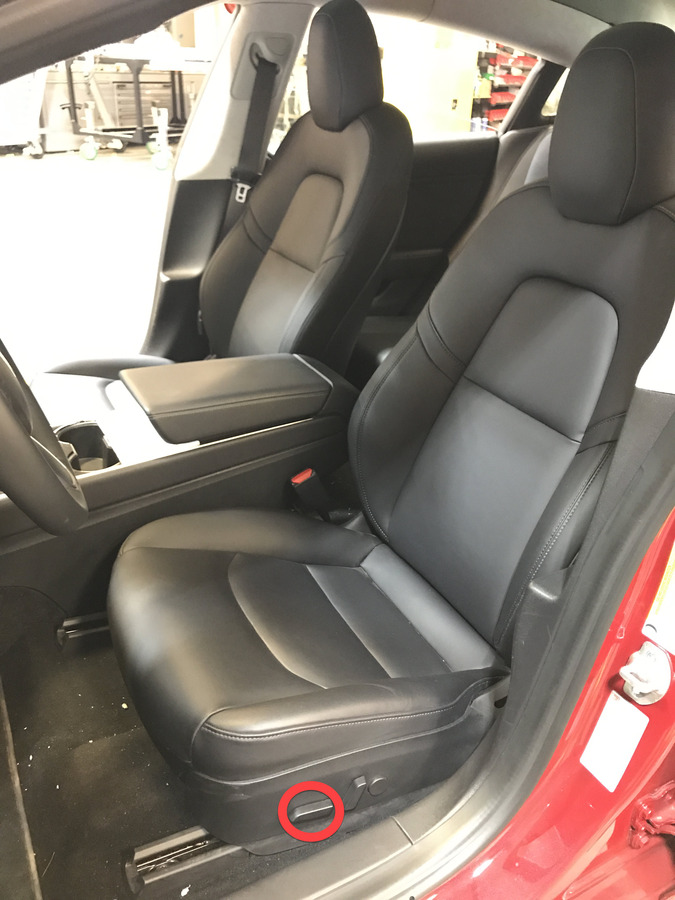

将左前座椅向前移动
将右前座椅向前移动

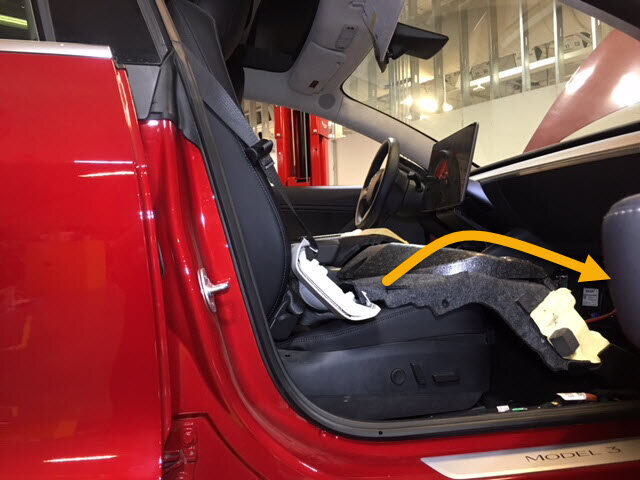

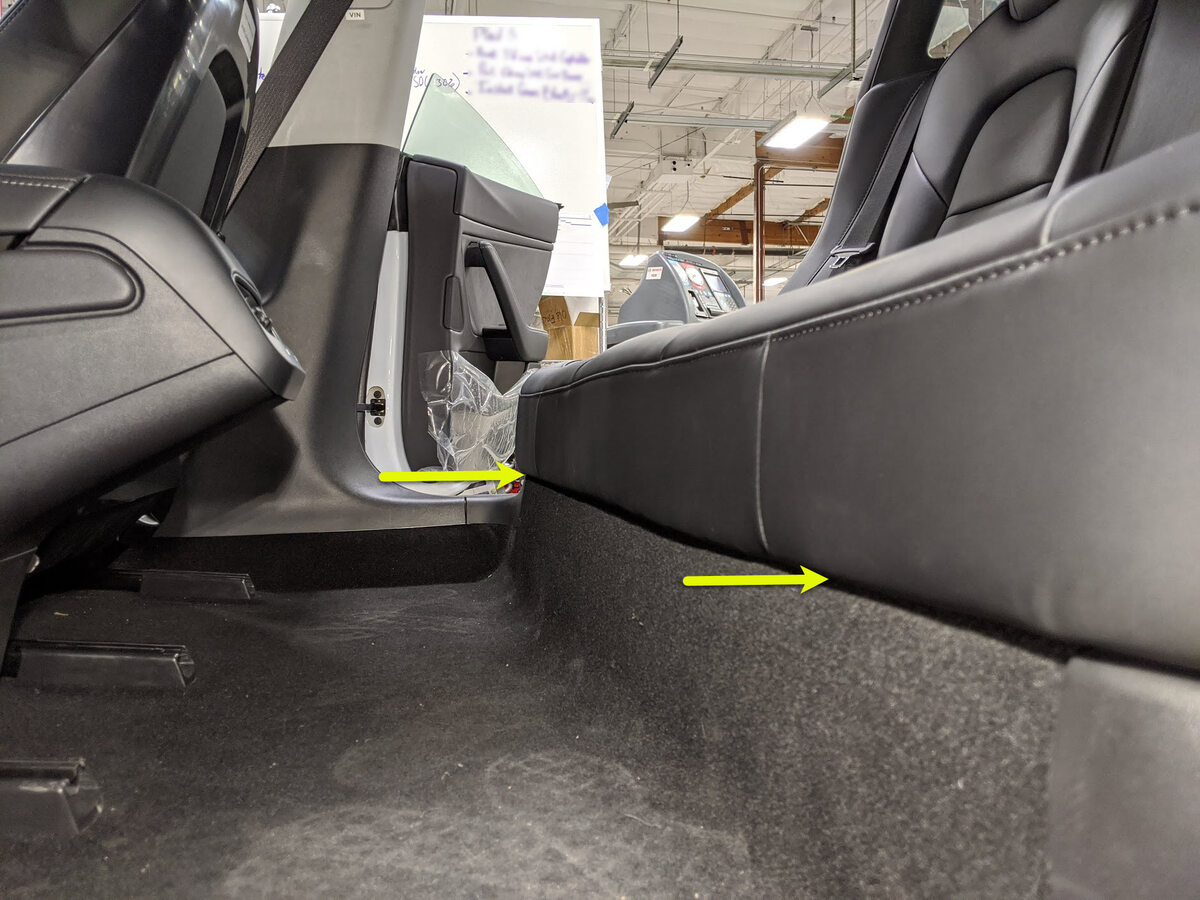

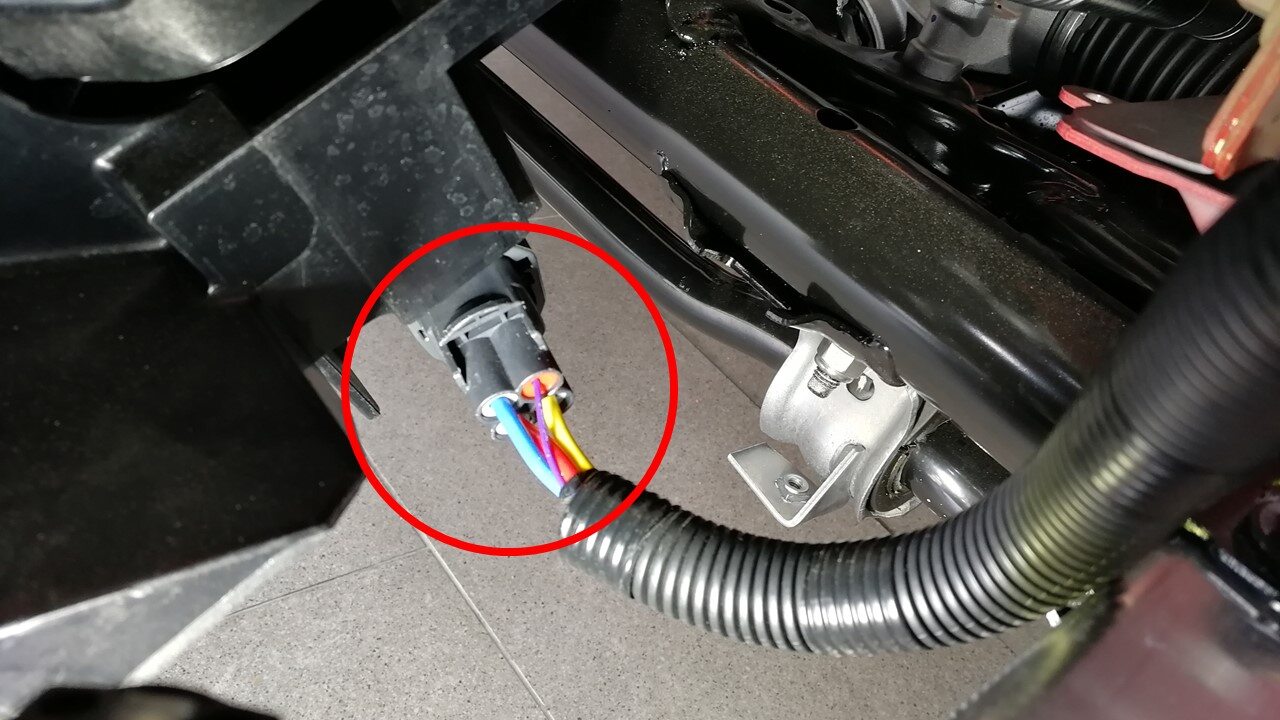

拆卸第二排座椅座垫并断开线束

注
2 个锁片，2 个连接器；将锁片滑到车辆左侧，同时提起长条座椅。新款车型的长条座椅两侧都配有连接器；旧款车型的长条座椅一侧配有 2 个连接器
将左前座椅向后移动
将右前座椅向后移动
打开前备箱盖

注
点击触摸屏上的“打开”按钮以松开闩锁；手动抬起锁盖
拆卸后挡板

注
12 个卡子；存放时，仅允许将后挡板可见面朝上
在中央显示器上关闭车辆电源

注
通过“控制 > 安全 > 关闭电源”，在警告对话框中选择“关闭电源”按钮
断开 12V 负极端子

注
1 个螺母，10 毫米，6 Nm；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电
拆卸高压电池仓 12V 盖。

注
1 个盖子

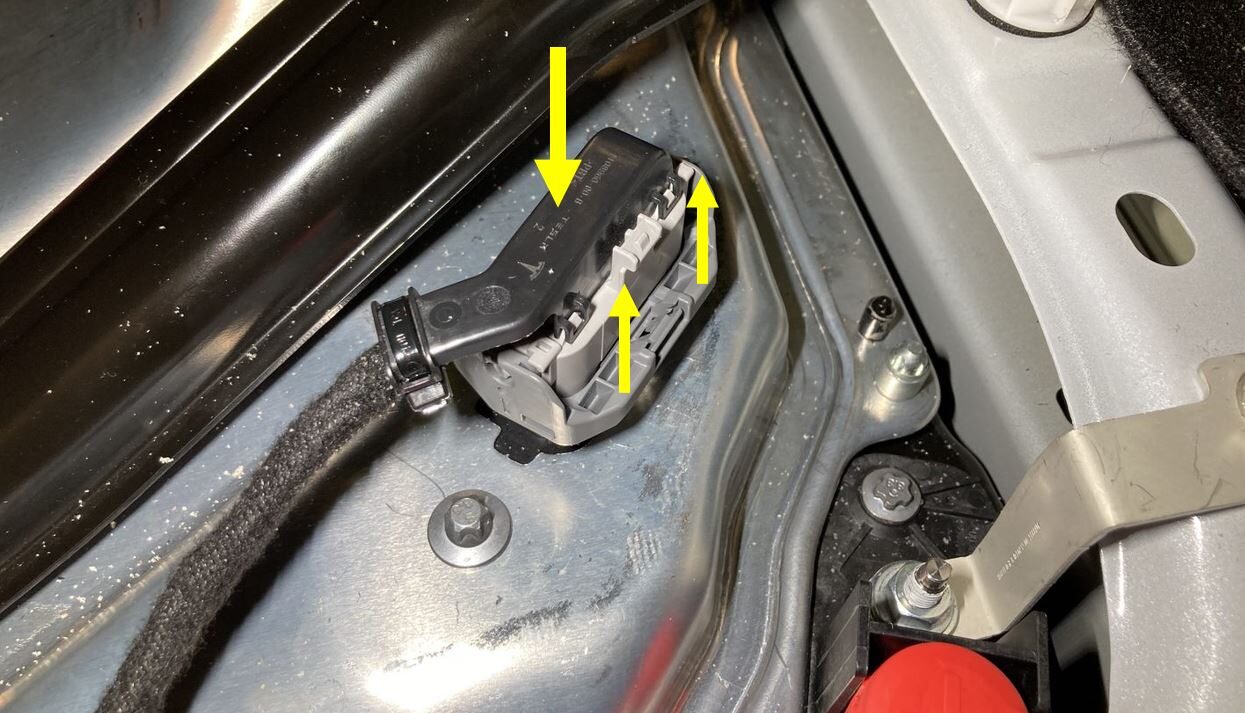

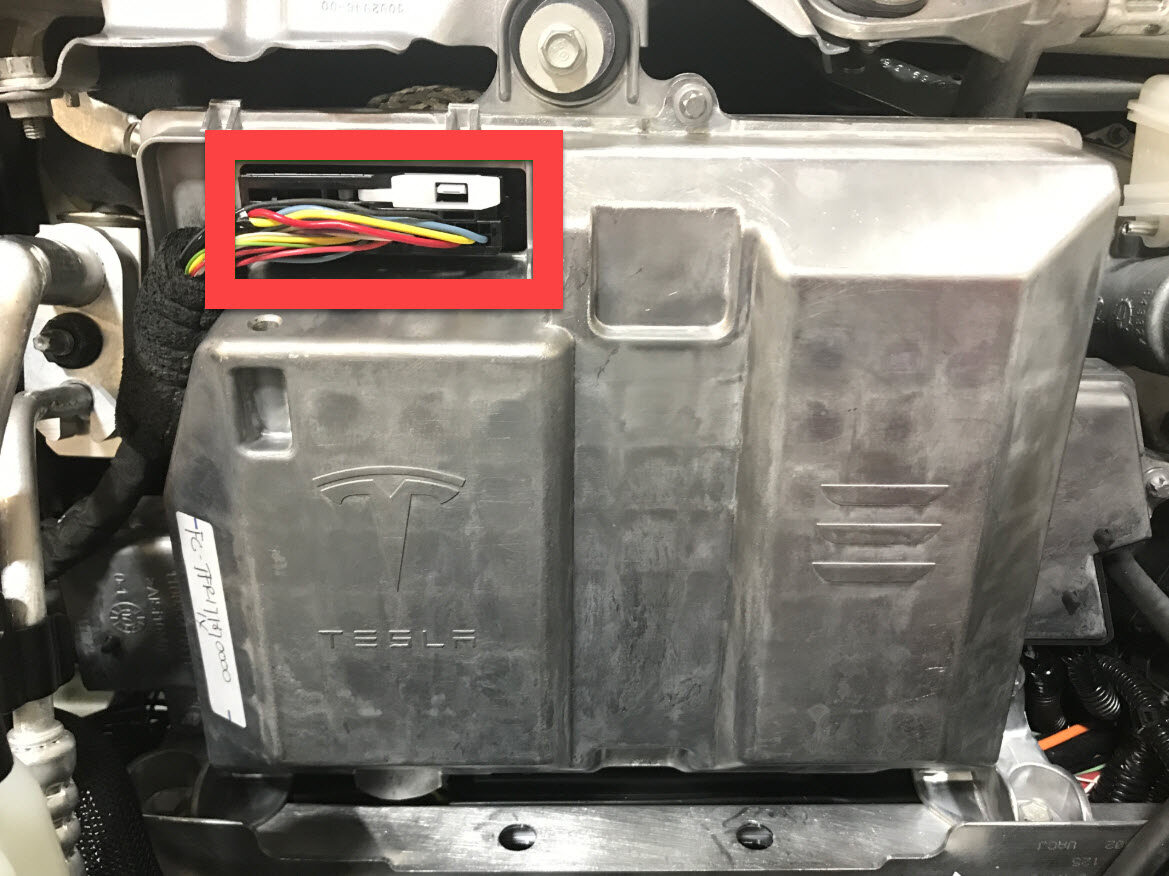

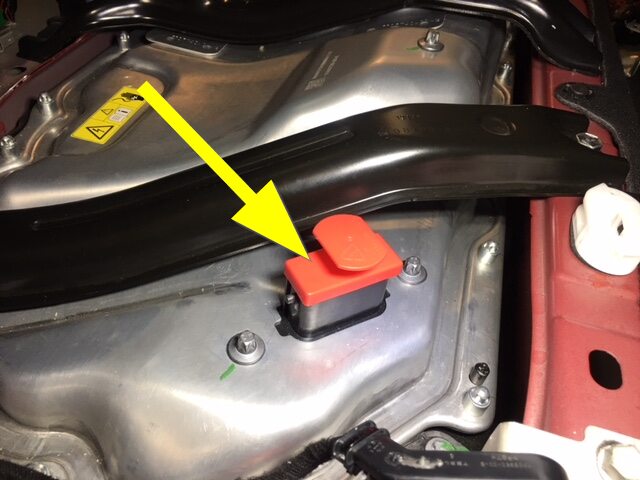

断开高压控制器逻辑连接器，然后安装逻辑盖

注
1 个连接器，1 个盖子；松开锁片，然后向下推动把手以松开连接器
拆卸仪表板左侧端盖

注
3 个卡子
从主装饰总成上拆下左侧气波卡座盖

注
2 个夹子
拆卸左侧 A 柱中部总成

注
1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
拆卸左侧 A 柱下饰板卡子

注
1 个推拉式卡子
拆卸左侧 A 柱下饰板

注
2 个卡子，3 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片

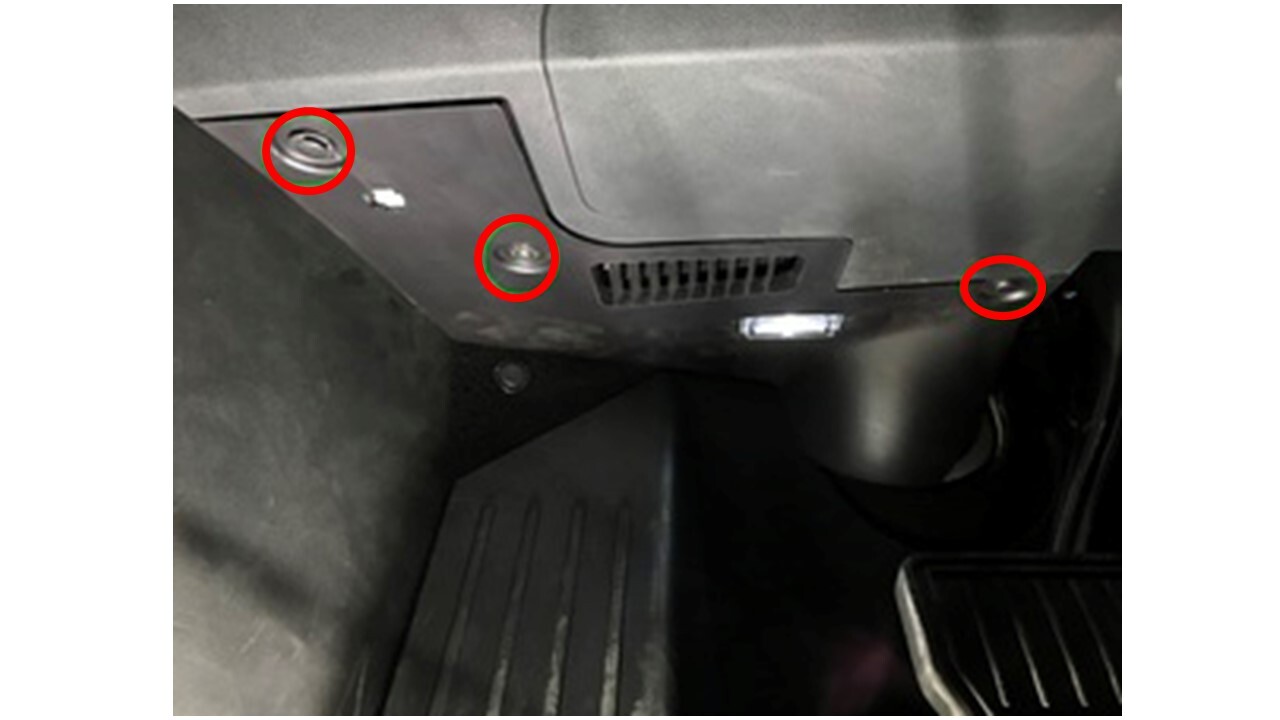

拆卸用于固定左侧脚部空间盖板的螺钉和卡子

注
2 个推拉式卡子，1 个螺钉，T20，2.5 Nm
从左侧脚部空间盖板上拆下连接器，然后将其从车辆上拆下

注
3 个锁片，1 个以太网连接器，1 个地面照明灯连接器；亚太地区的车辆还会额外配备一个 OBDII 连接器，必须将其断开

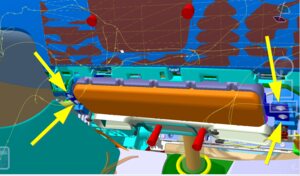

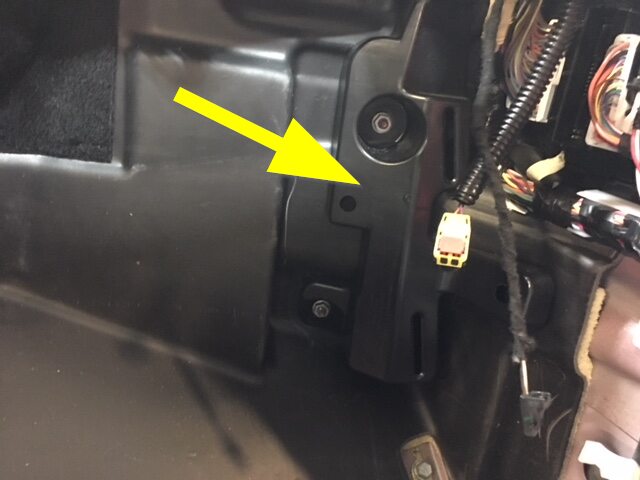

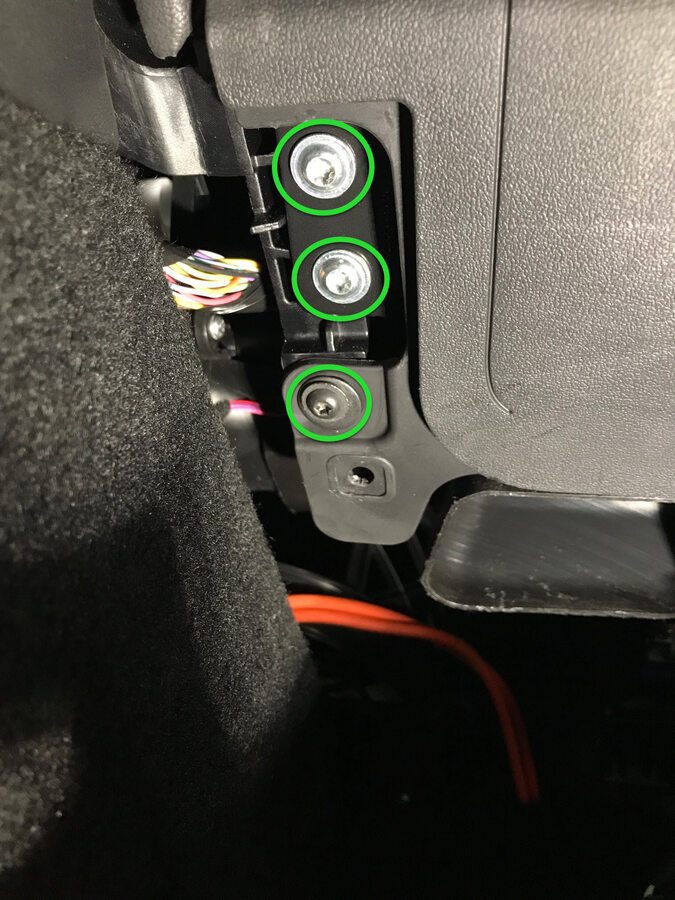

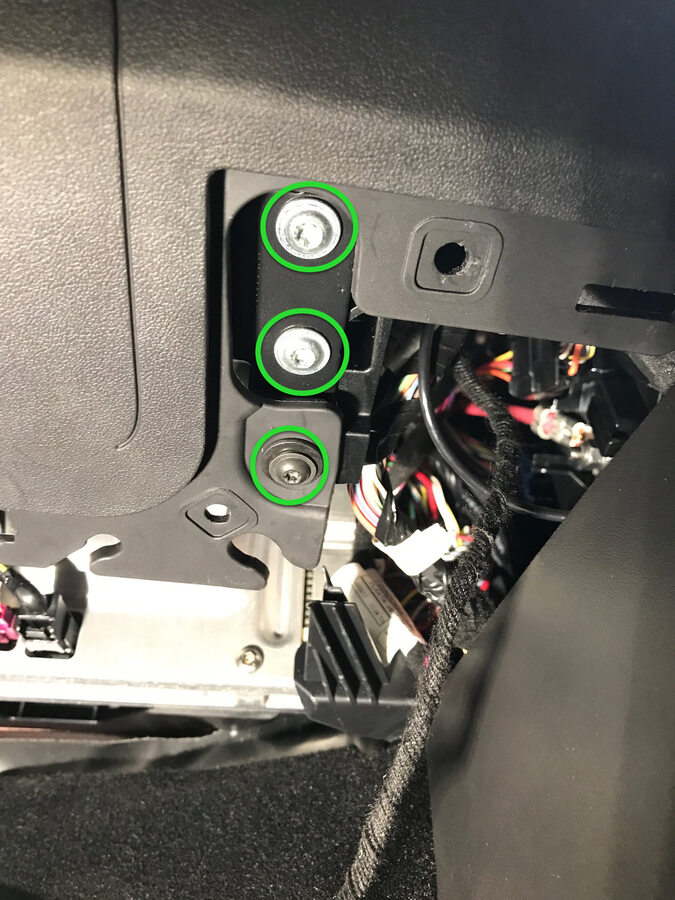

拆卸将驾驶位膝部气囊固定到车辆的紧固件

注
1 个推拉式卡子，2 个螺钉，T20，2 Nm，4 个螺纹胶螺栓，T30，8 Nm；新款车配备 4 个螺纹胶螺栓，E10；拆下后弃用；降下时需支撑膝部气囊；连接器/线束长度非常短
断开驾驶位膝部气囊，将其从车辆上拆下

注
1 个连接器；松开锁片，然后从气囊上松开引爆装置；断开时需支撑气囊；连接器释放装置可能有所不同
拆卸仪表板右侧端盖

注
3 个卡子
从主装饰总成上拆下右侧气波卡座盖

注
2 个夹子
拆卸右侧 A 柱中部总成

注
1 个卡子，1 个锁片；松开顶部卡子，然后向上拉动 A 柱中部，以便从车辆上拆下
拆卸右侧 A 柱下部饰板夹

注
1 个推拉式卡子
拆卸右侧 A 柱下饰板

注
1 个卡子，2 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片
从仪表板上松开右侧脚部空间总成

注
4 个推拉式卡子
拆卸右侧脚部空间总成

注
2 个连接器
拆卸将副驾位膝部气囊固定到车辆的紧固件

注
4 个螺纹胶螺栓，T30，8 Nm；拆下后弃用；2 个螺钉，T20，2 Nm；新款车配备 4 个螺纹胶螺栓，E10；拆下后弃用；下降时需支撑膝部气囊；连接器/线束长度非常短
从车辆上拆下副驾位膝部气囊

注
1 个连接器；松开锁片；连接器释放装置可能不同
拆卸主装饰总成

注
15 个卡子；拆下手套箱时不需要取下整块饰板；如果抬起饰板的右侧，则可接触固定手套箱顶部的 3 个梅花螺钉；根据需要更换固定卡子
拆卸将手套箱总成固定到仪表板支架的螺钉

注
6 个螺钉，T20，2.3 Nm
断开手套箱总成连接器

注
3 个电气连接器
从仪表板支架上拆下手套箱

注
3 个卡子
拆卸副驾位脚部空间风管

注
1 个推拉式卡子
拆卸右侧仪表板气波槽

注
2 个推拉式卡子

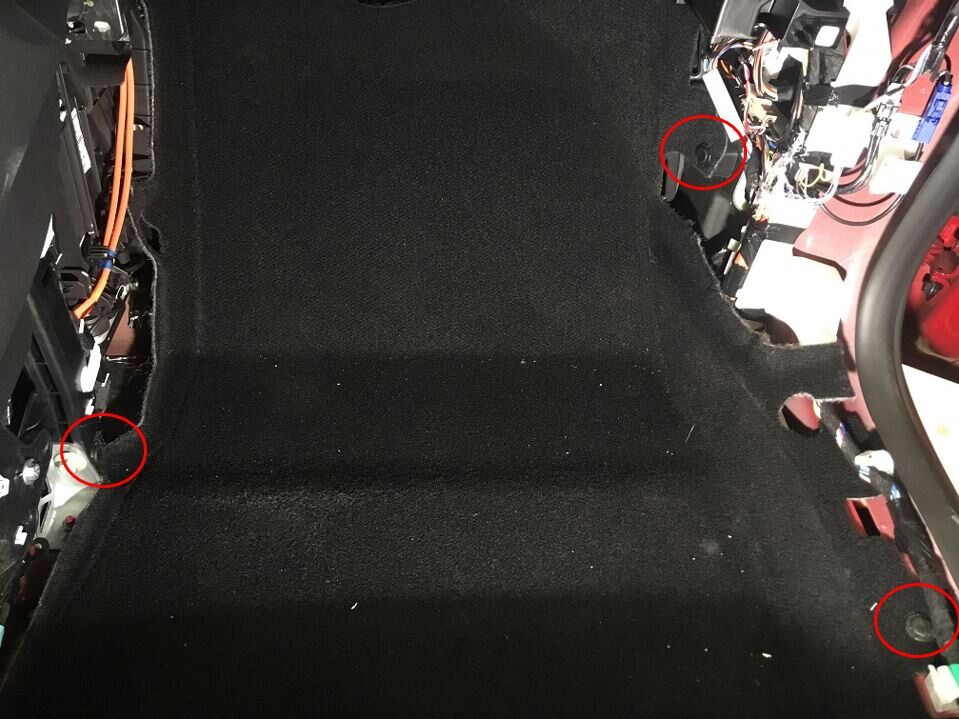

拆卸将驾驶室右前主地毯固定到脚部空间区域的夹子

注
3 个推拉式卡子；旧款车上的夹子数量可能不同

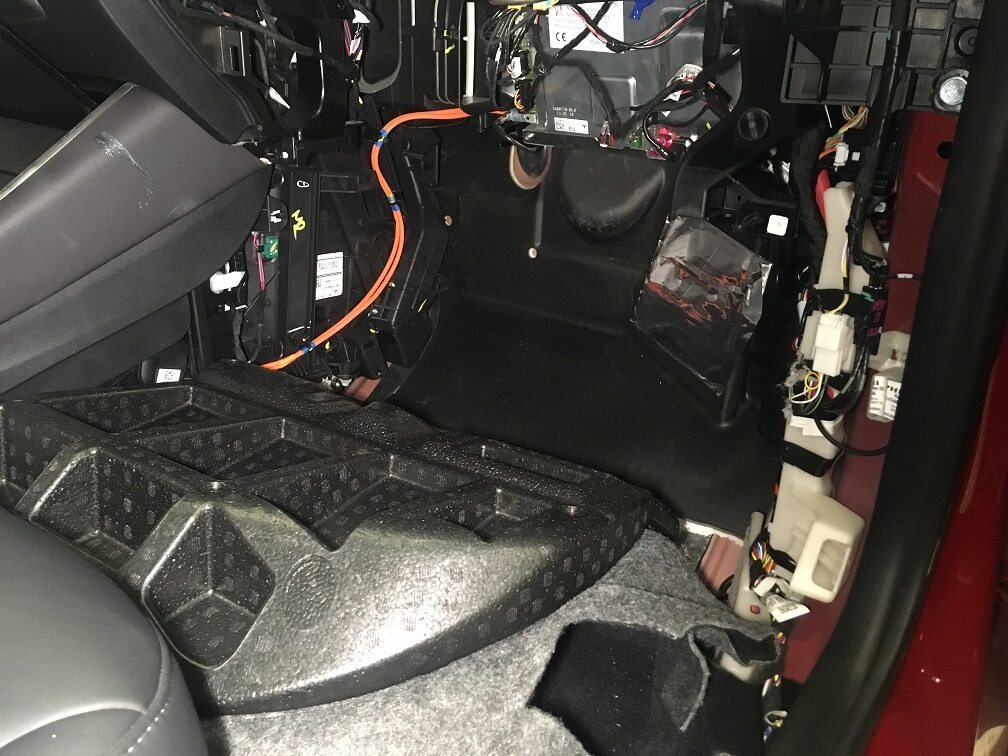

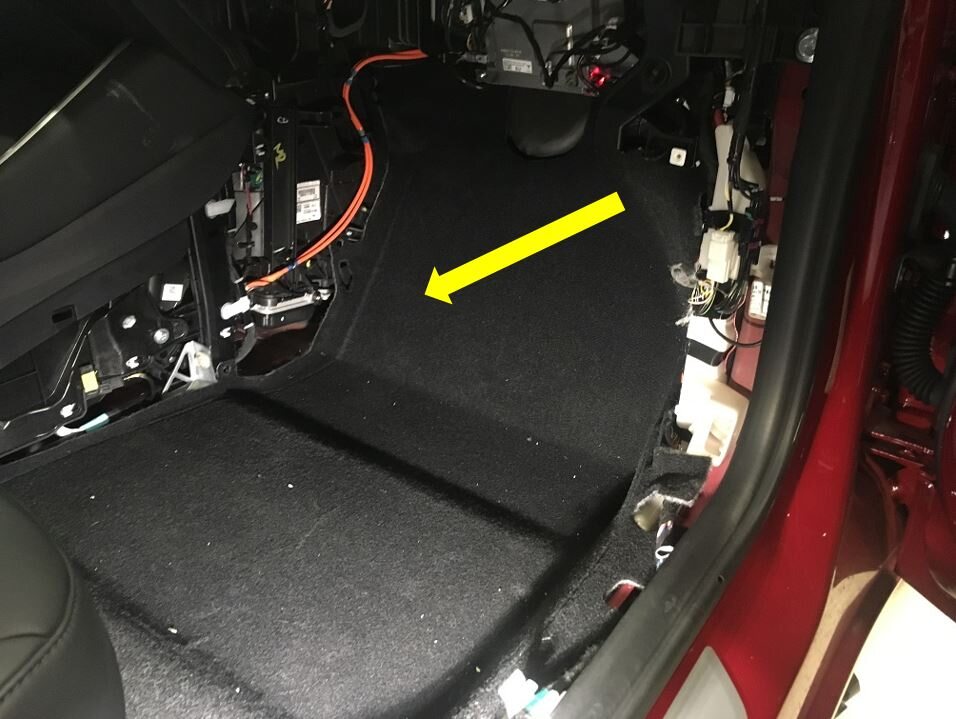

将驾驶室右前主地毯折叠到一旁，以便于检修

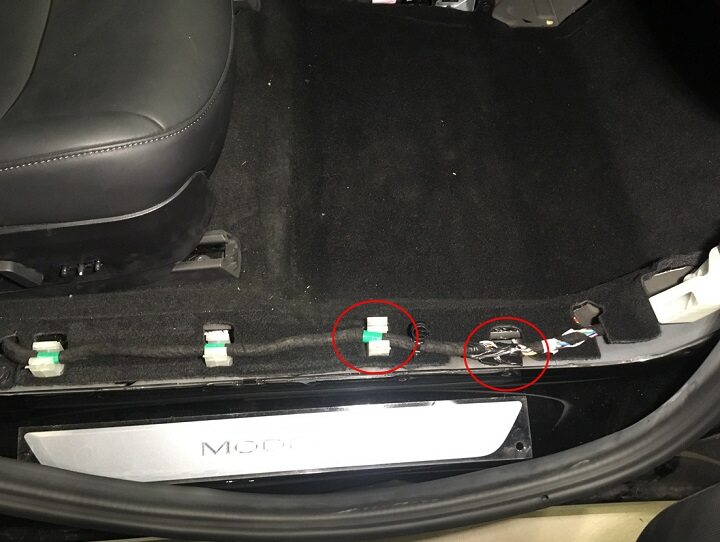

注

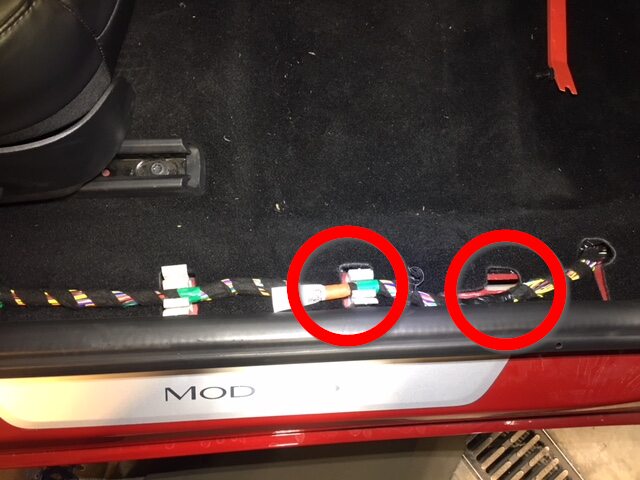

2 个夹子；提起中间件并将地毯向后拉；从夹子上松开座椅线束，以便将地毯向后多折叠一些

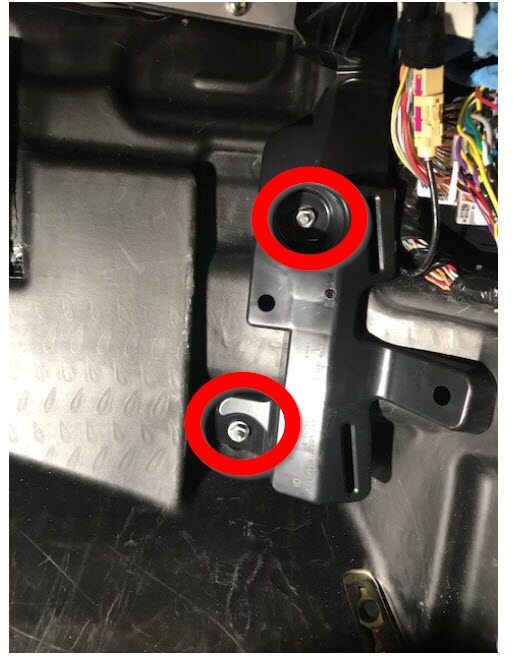

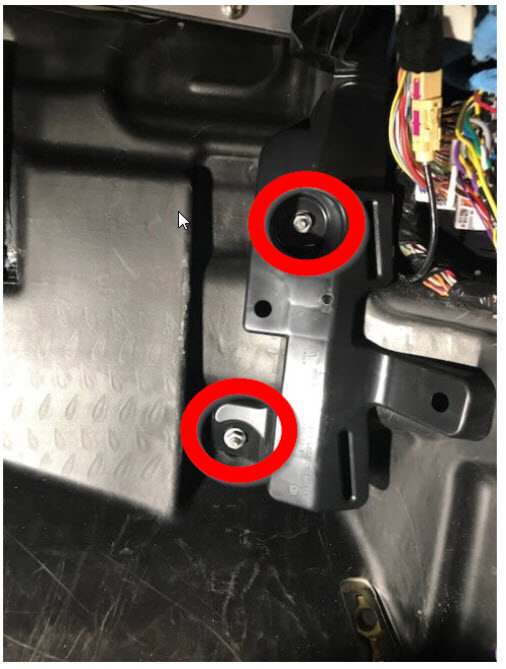

拆卸用于固定右侧地毯定位器支架的螺母

注
2 个螺母，10 毫米，2.5 Nm；新款车可能使用夹子而不是螺母
从车辆上拆下右侧地毯定位器支架

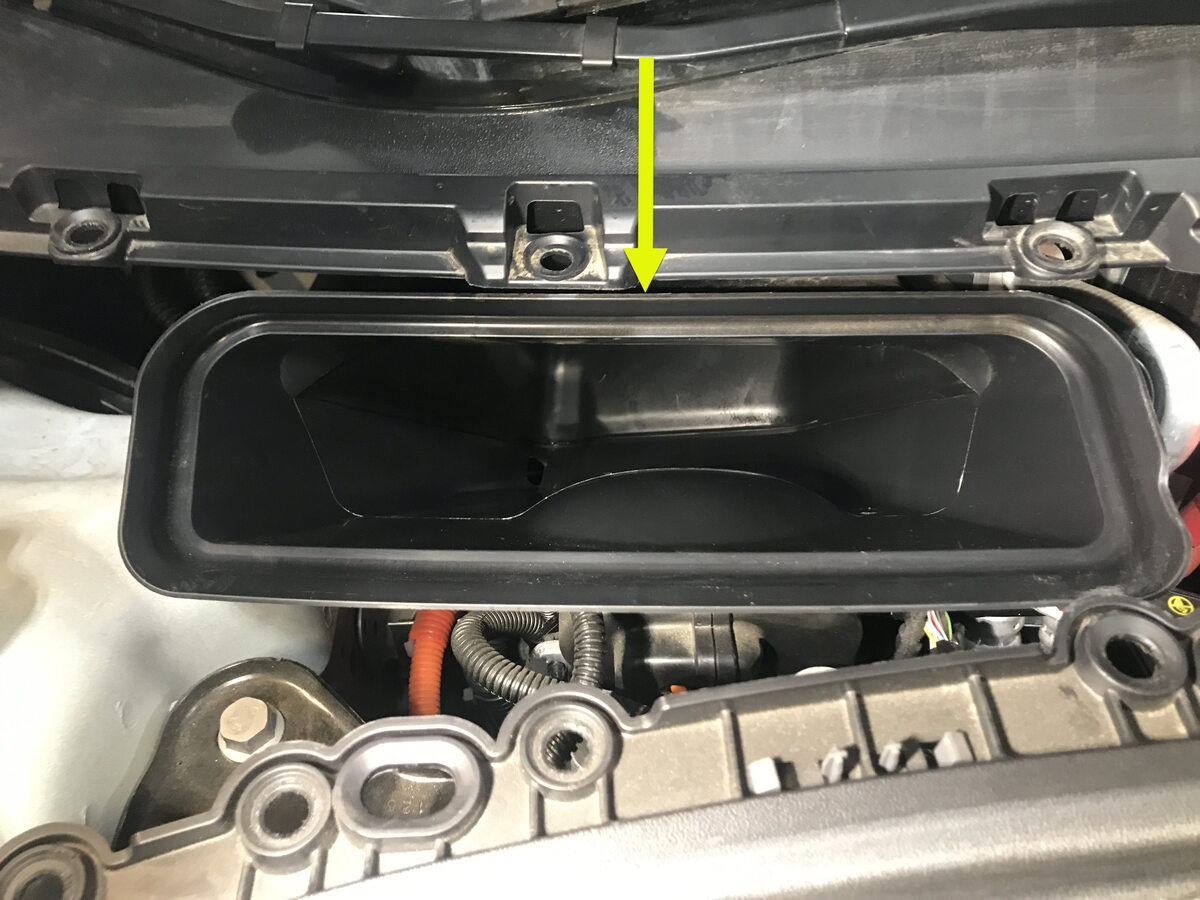

拆卸驾驶室上部进气槽总成

注
4 个卡子；带加热泵款车辆配备 3 个卡子

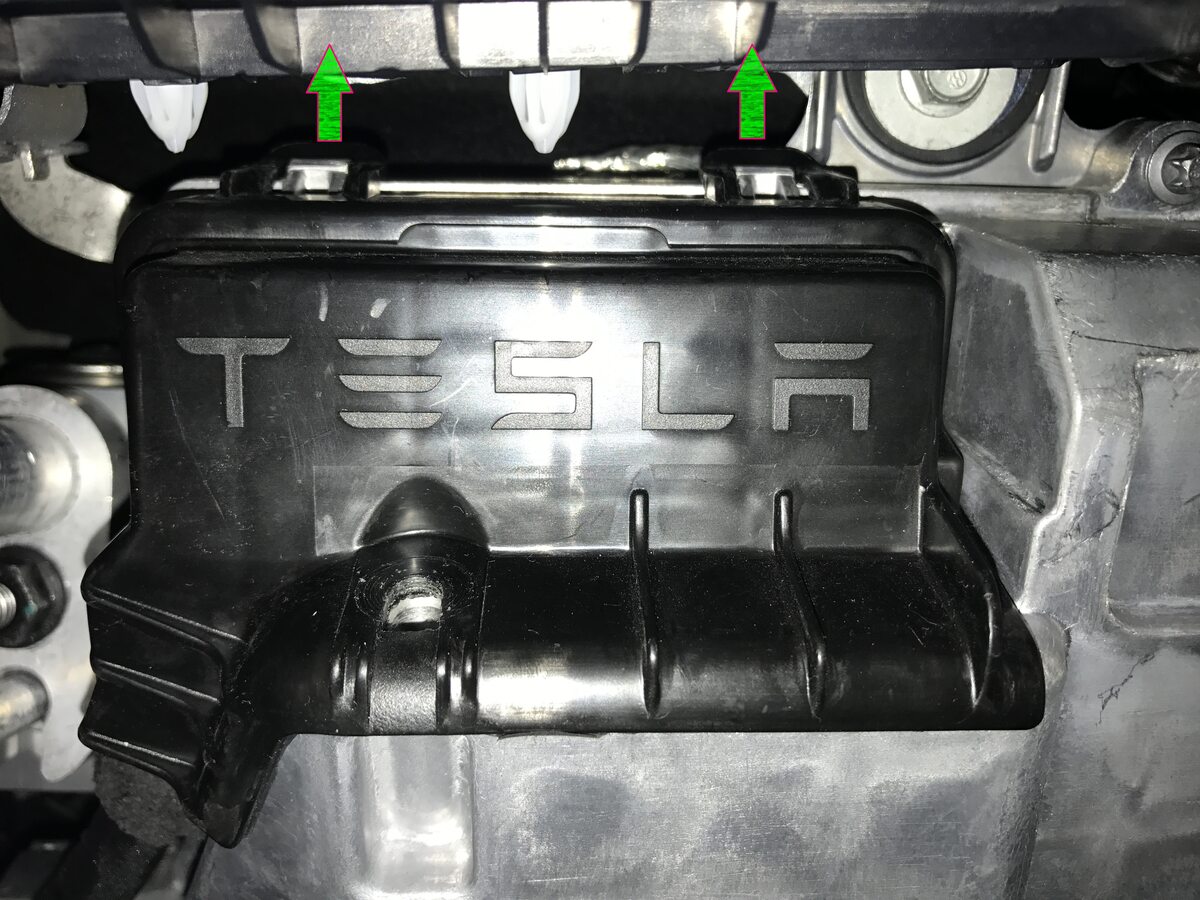

从前备箱总成上拆下封闭板

注
4 个夹子，1 个连接器；前备箱安全开关，3 个导片；从底部抓住封闭板，然后将其向上拉以松开夹子；断开开关

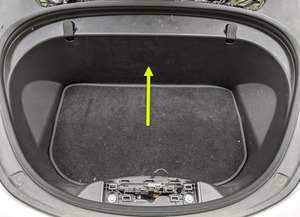

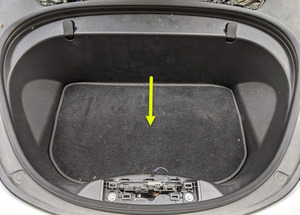

拆卸前备箱总成地毯
拆卸用于固定前备箱总成的螺栓

注
7 个螺栓，10 毫米，5 Nm；提起 RBN 盖板以操作上部紧固件；新款车可能未配备此盖板
将前备箱总成从车辆上拆下

注
12 个卡子；更换损坏或丢失的卡子；旧款车上的卡子数量可能不同

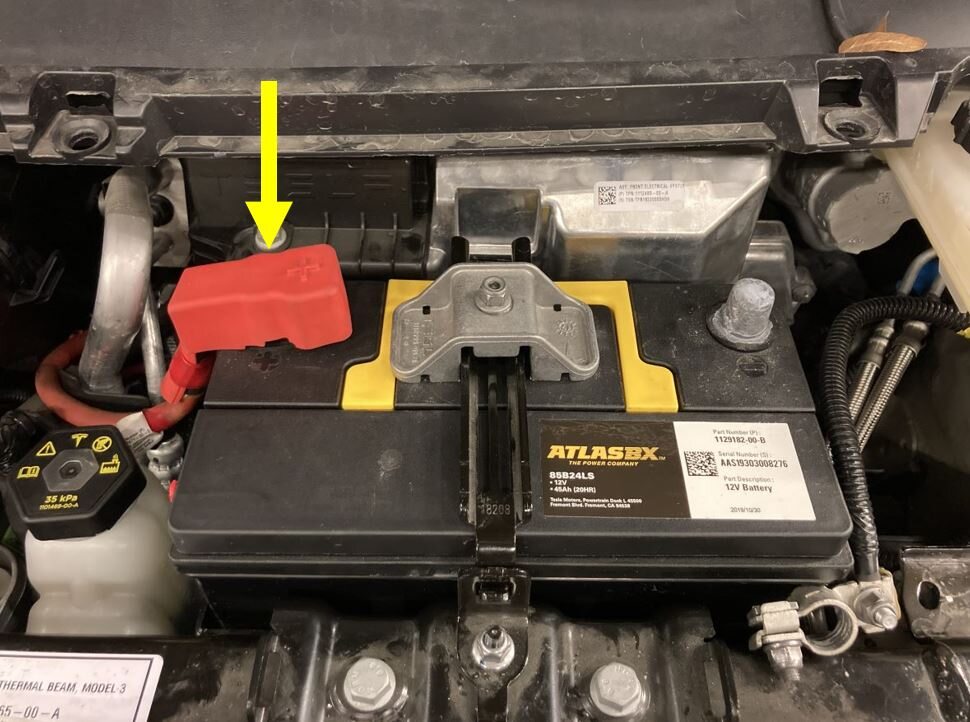

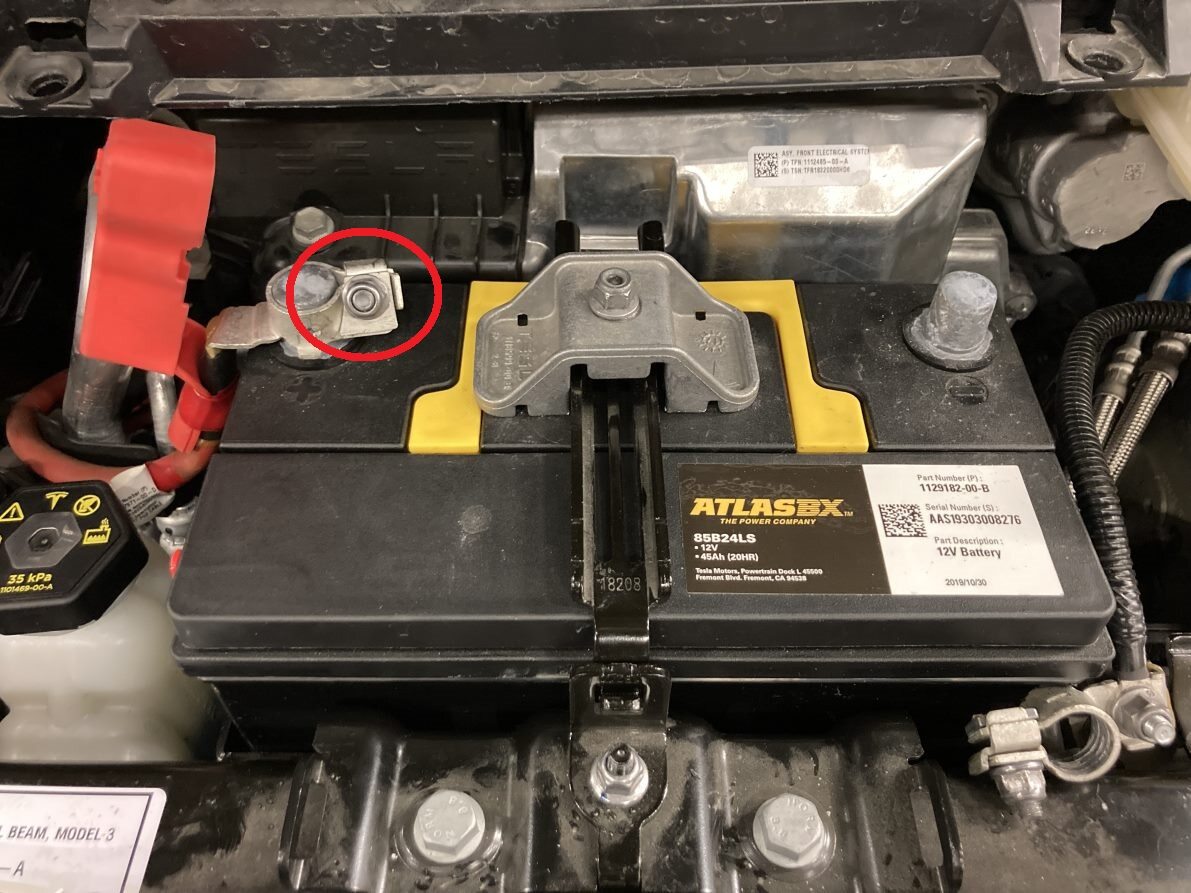

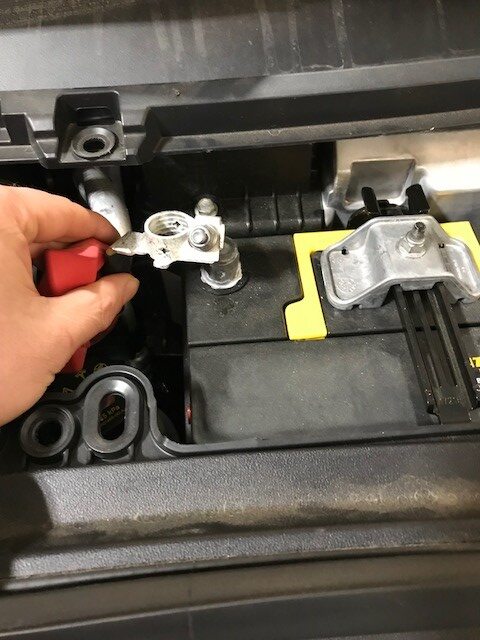

松开端子盖板并拆下正极端子

注
1 个螺母，10 毫米，6 Nm，1 个盖板

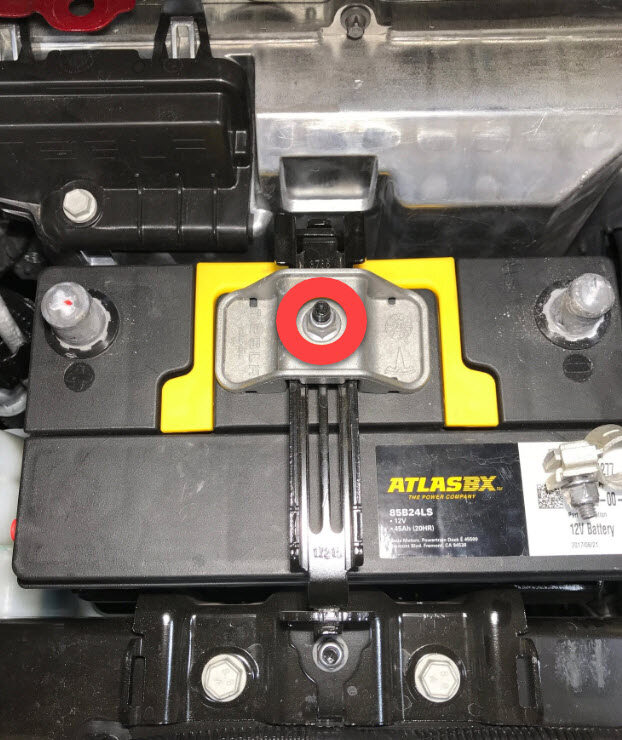

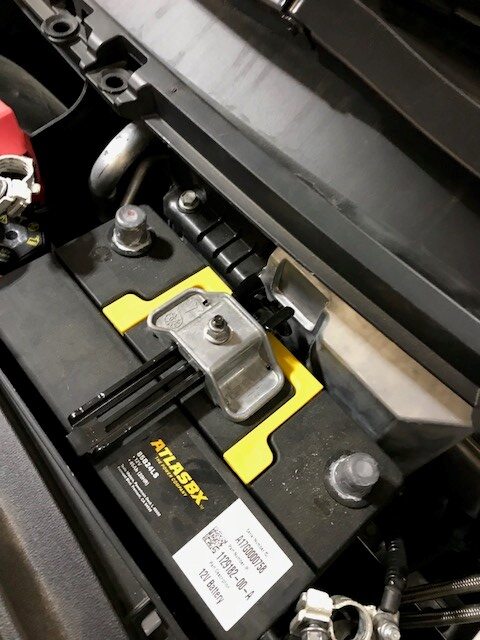

松开将 12V 电池上部拉紧装置支架固定到 12V 电池系带总成的螺母

注
1 个螺母，10 毫米，5 Nm

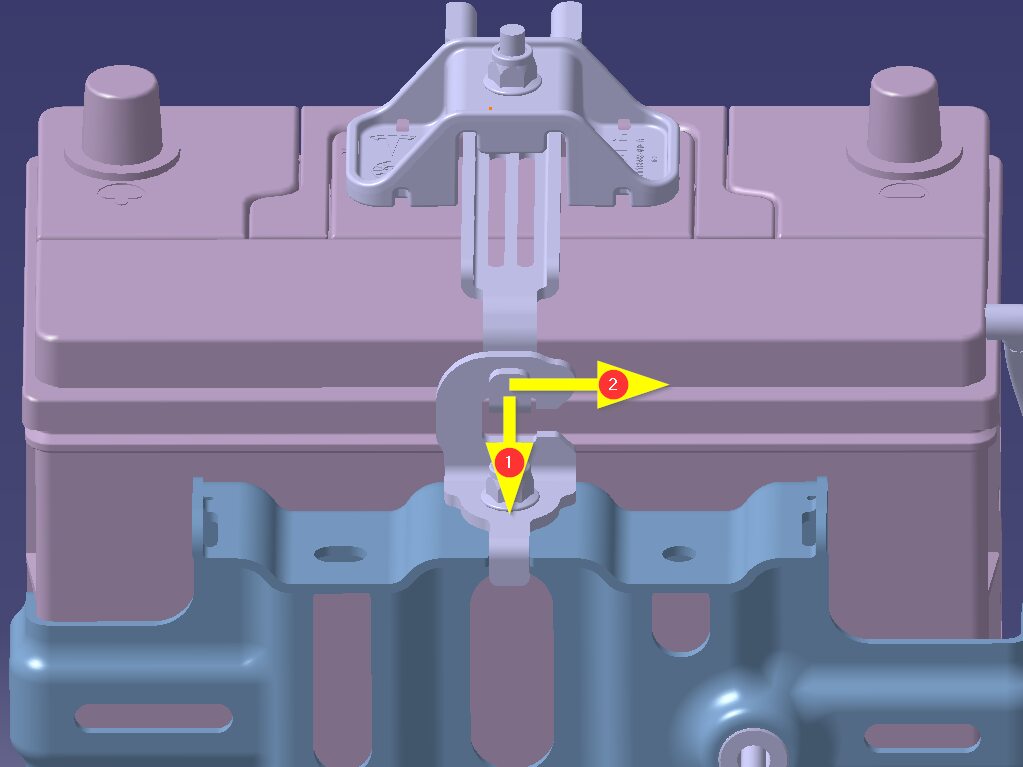

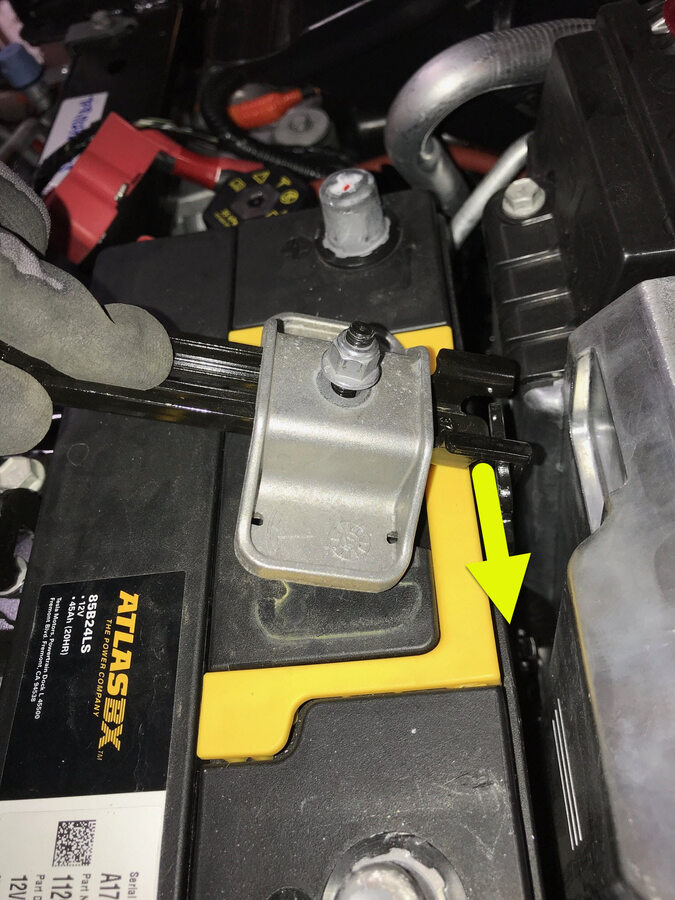

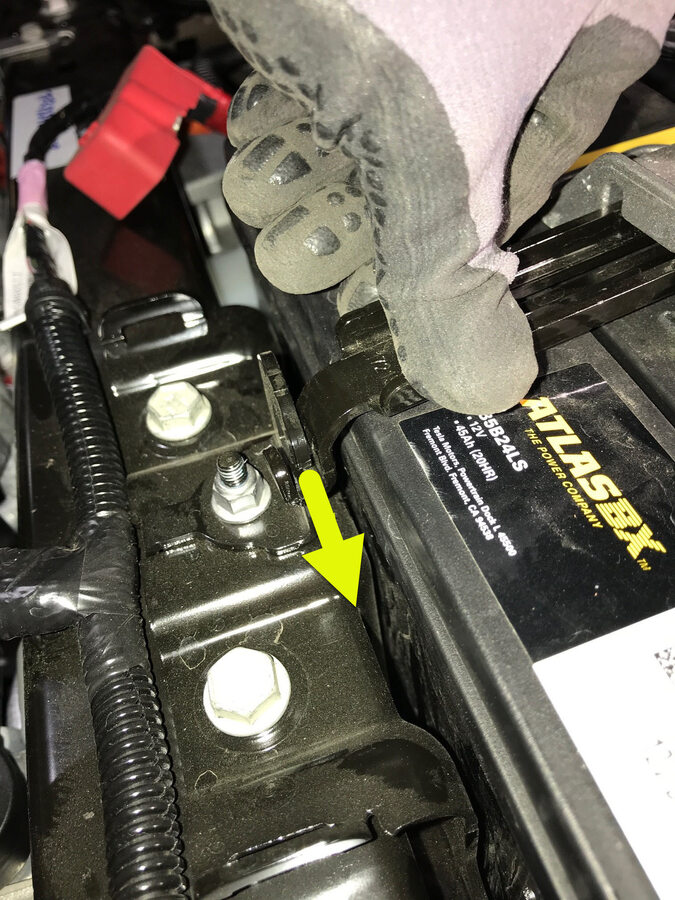

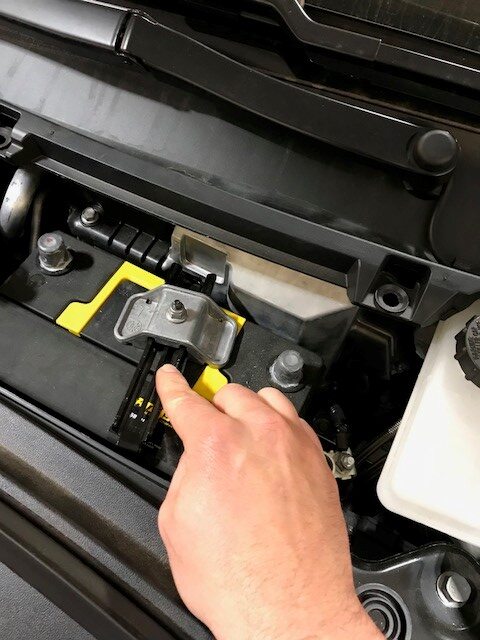

向下推动并向右侧滑动电池系带总成，以便将其从前侧钩和后侧拉紧装置总成上松开

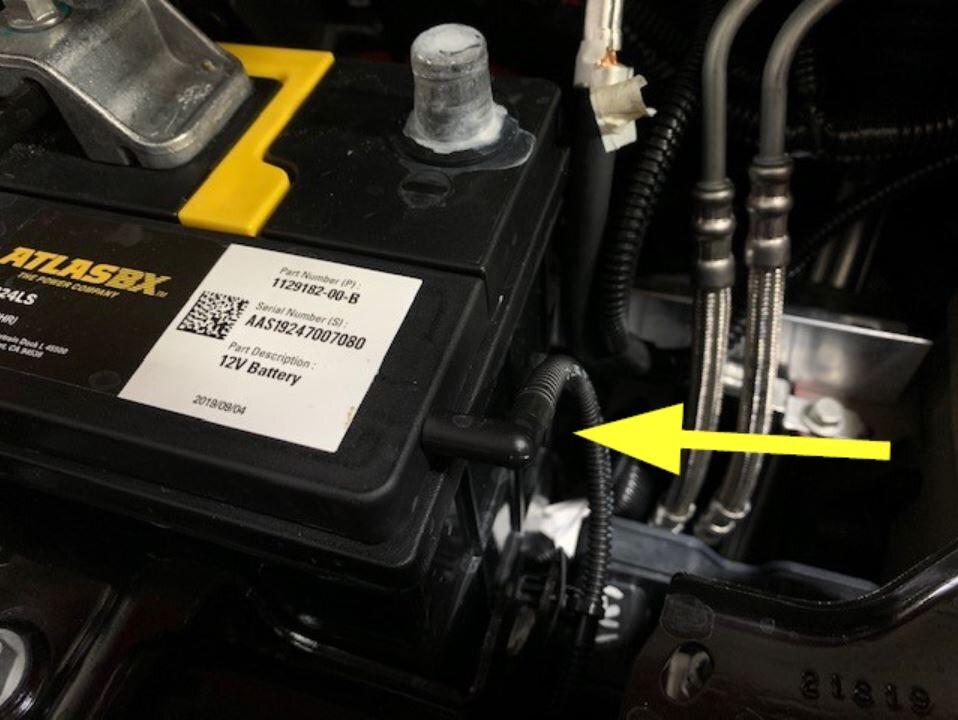

从 12V 电池左侧拆下通风软管

注
1 个软管

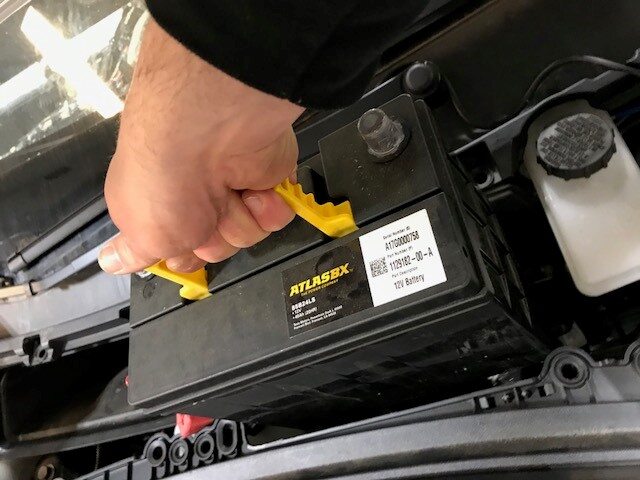

从车辆上拆下 12V 电池
拆卸左侧雨刮器臂螺母盖

注
1 个盖子
断开清洗器软管与左侧雨刮器臂至 Y 型管接头的连接，然后松开清洗器软管夹

注
2 个夹子，1 个软管
拆卸将左侧雨刮器臂固定到雨刮器模块的螺母

注
1 个螺母，15 毫米，25 Nm
将左侧雨刮器臂和软管总成从车辆上拆下
拆卸右侧雨刮器臂螺母盖

注
1 个盖子
断开清洗器软管与右侧雨刮器臂至 Y 型管接头的连接，然后松开清洗器软管夹

注
2 个夹子，1 个软管
拆卸将右侧雨刮器臂固定到雨刮器模块的螺母

注
1 个螺母，15 毫米，25 Nm
将右侧雨刮器臂和软管总成从车辆上拆下
拆卸左侧减震塔盖

注
2 个推拉式卡子
拆卸右侧减震塔盖

注
2 个推拉式卡子
将前围篦网从挡风玻璃上松开并从车辆上拆下

注
2 个推拉式卡子，6 个卡子

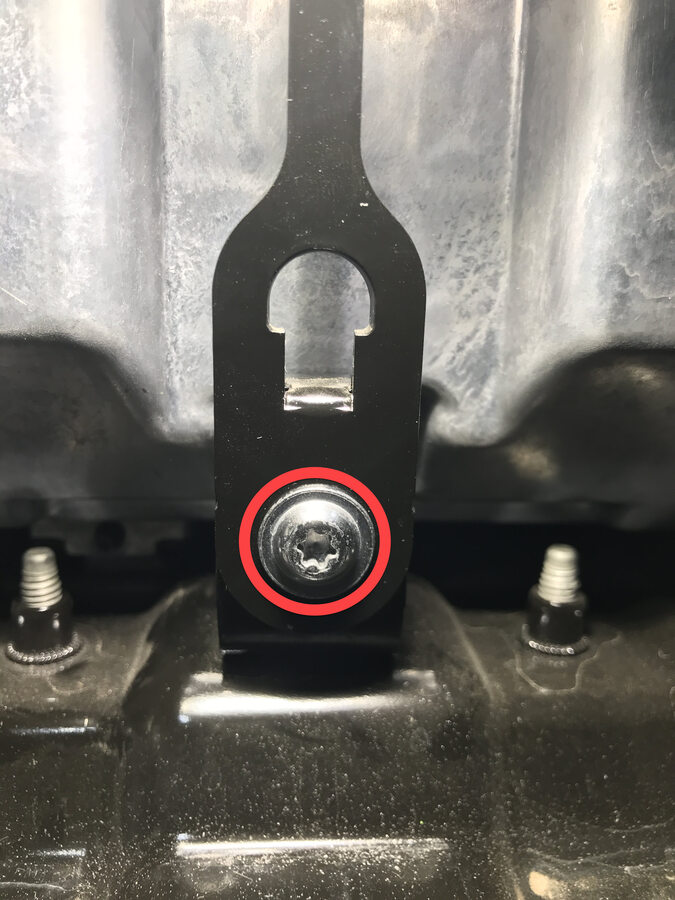

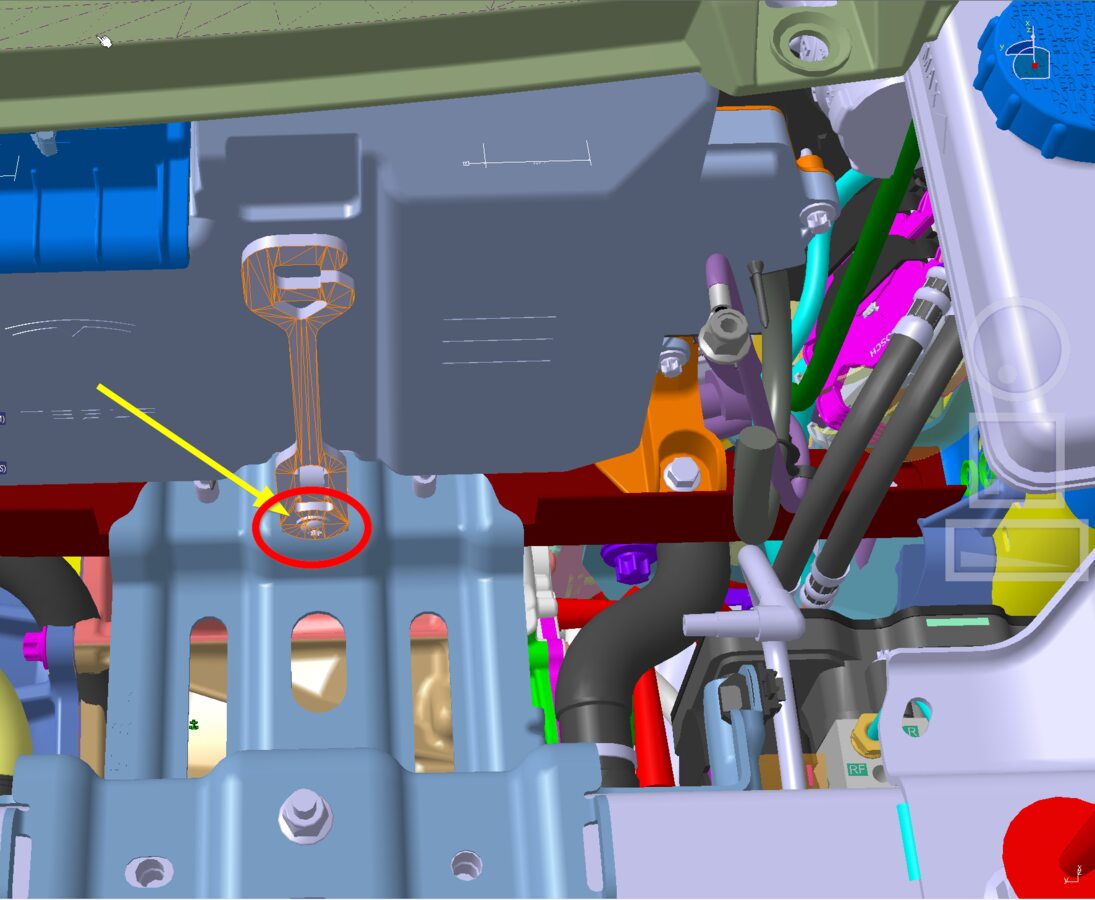

拆卸 12V 电池后侧钩拉紧装置总成

注
1 个螺栓，T25，9 Nm

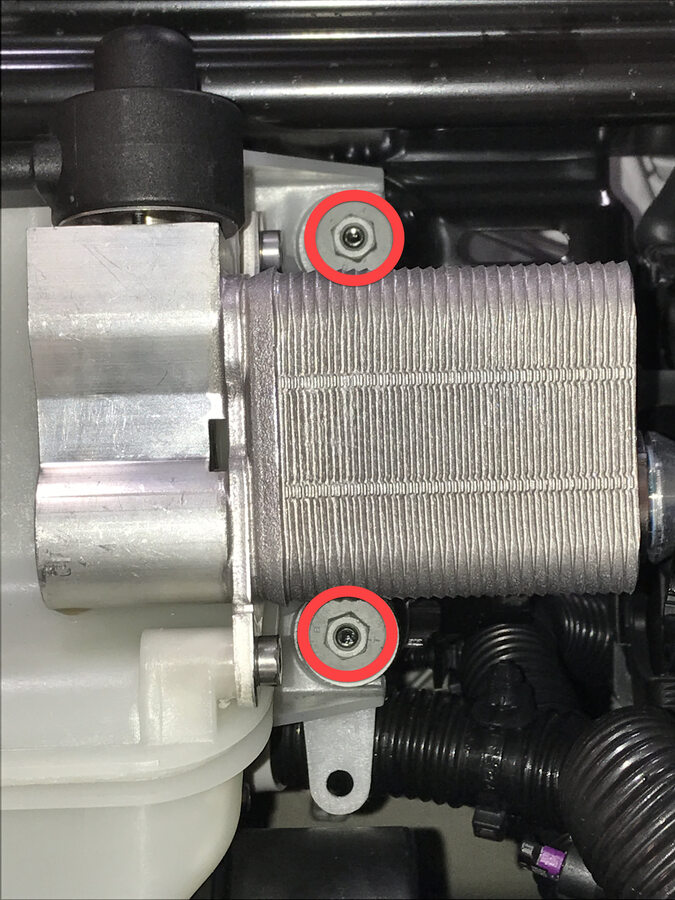

拆卸将超级瓶固定到减震塔支架总成的螺母

注
2 个螺母，10 毫米，8 Nm
拆卸将电池支架固定到减震塔支架总成的螺栓

注
2 个螺栓，13 毫米，15 Nm

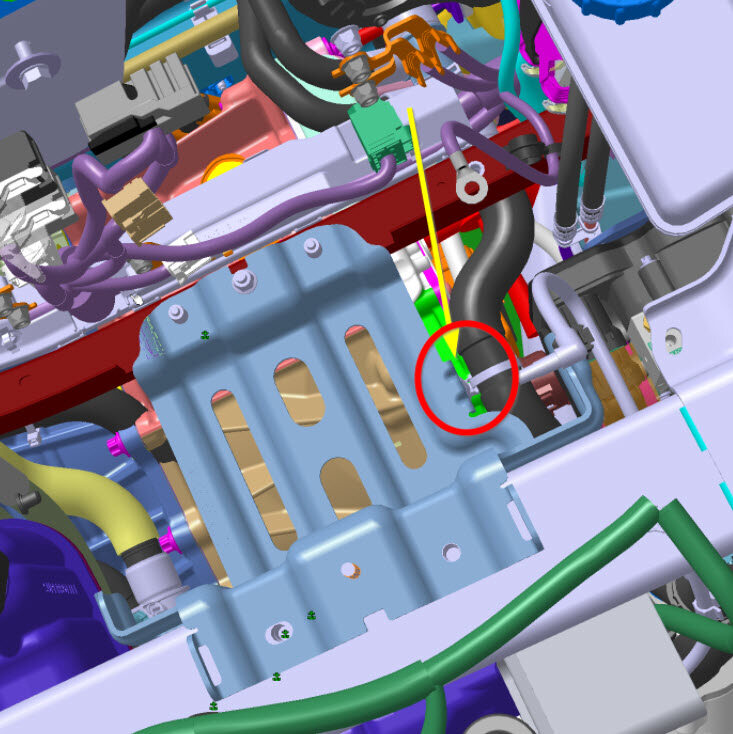

从 12V 电池支架上拆下冷却液软管夹

注
1 个树形头卡子

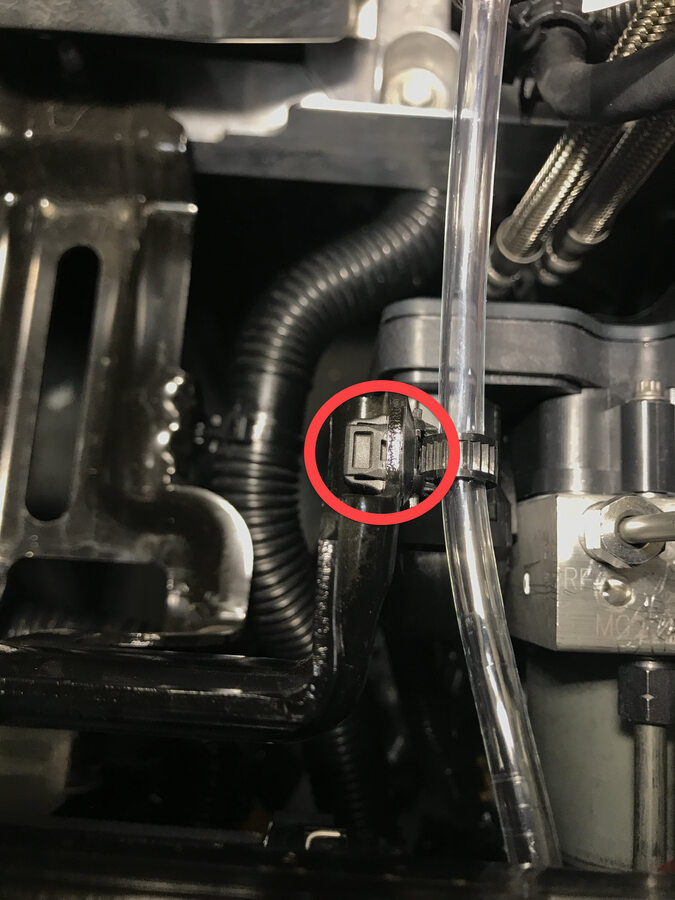

从 12V 电池支架上拆下 12V 电池排放管路夹

注
1 个边缘夹

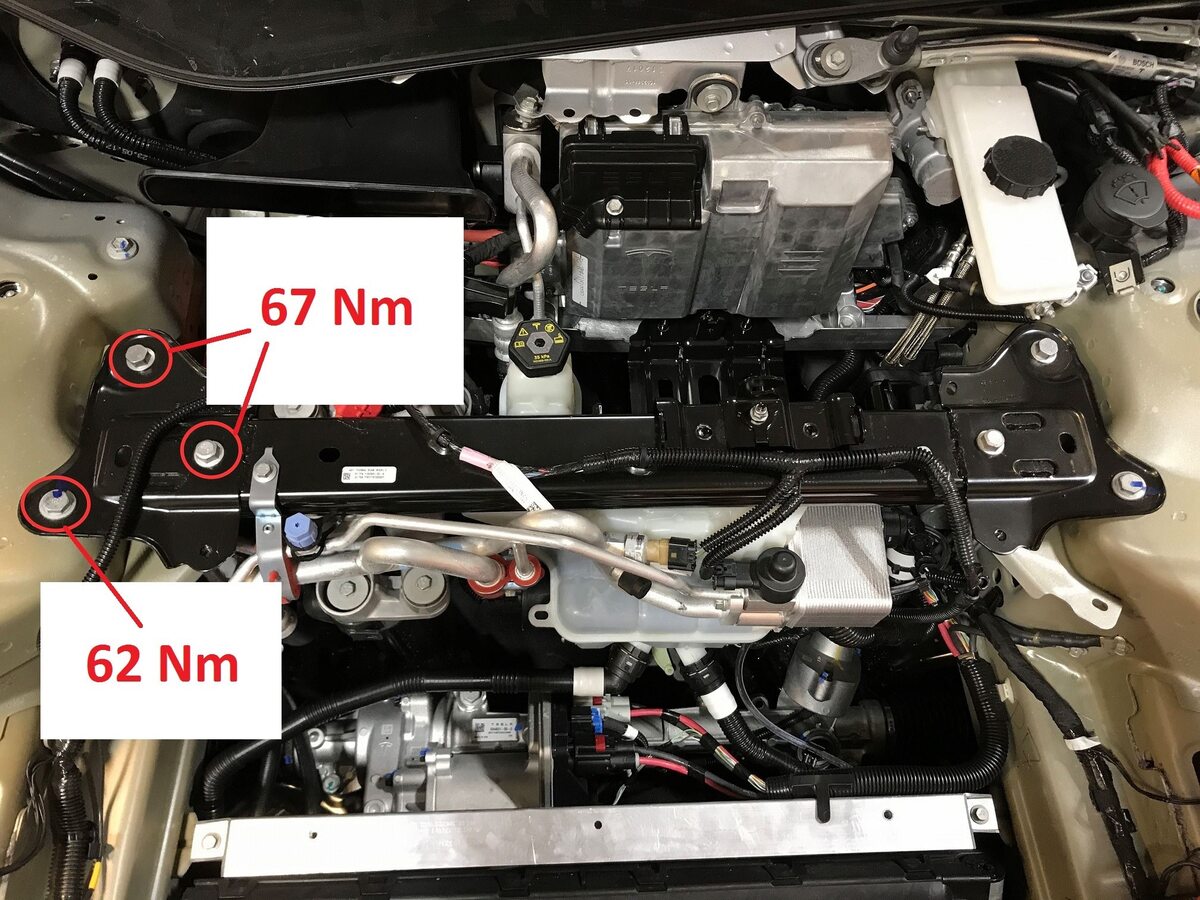

松开将减震塔支架固定到右减震塔的螺栓

注
2 个螺栓，15 毫米，67 Nm；1 个螺栓，15 毫米，62 Nm；请参阅图片了解扭矩位置
拆卸将减震塔支架固定到左减震塔的螺栓

注
2 个螺栓，15 毫米，55 Nm；1 个螺栓，15 毫米，62 Nm；请参阅图片了解扭矩位置
移动减震塔支架总成以留出间隙

注
将减震塔支架向前移动，但请勿完全拆下

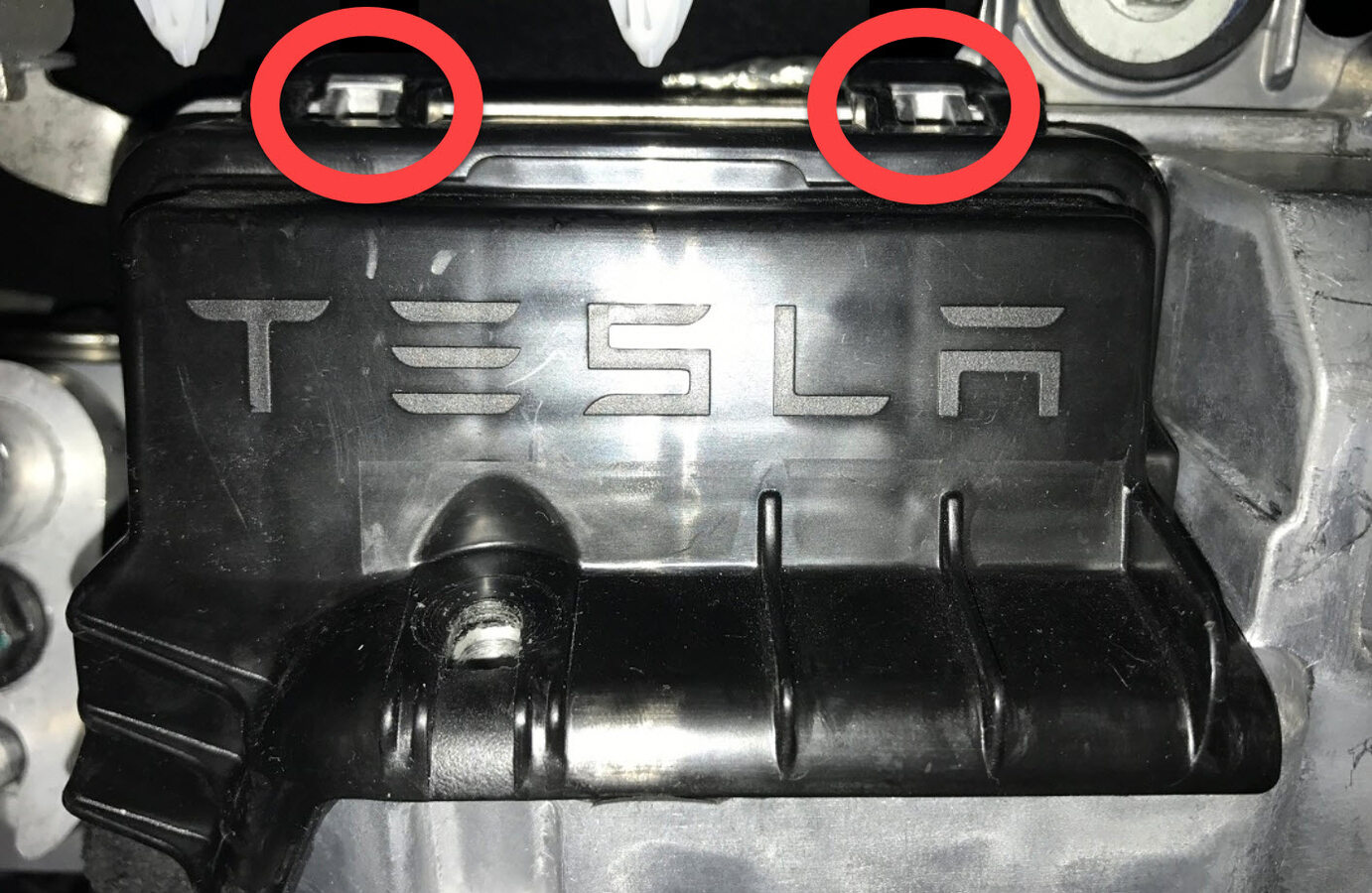

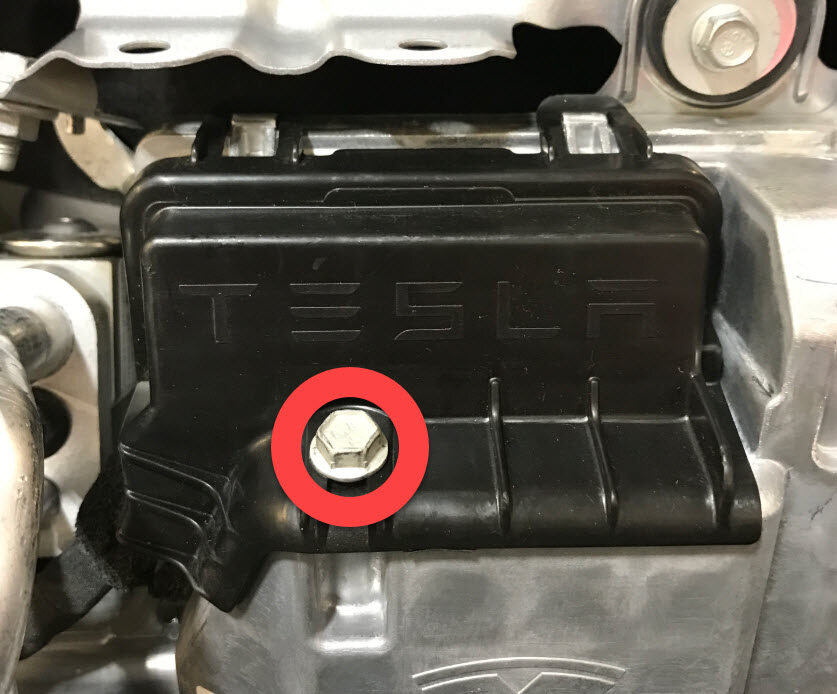

拆卸将温度系统子线束盖板固定到前控制器的螺栓

注
1 个螺栓，10 毫米，6 Nm
从前控制器盖板上松开温度系统子线束盖板锁片，然后从车辆上拆下

注
2 个锁片
断开温度系统子线束与前控制器的连接

注
1 个连接器

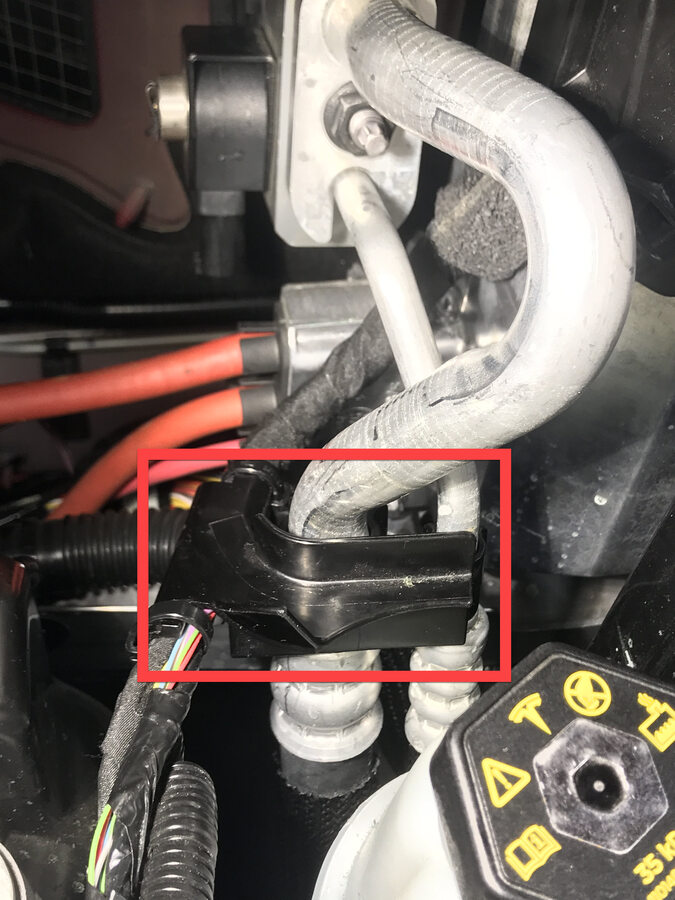

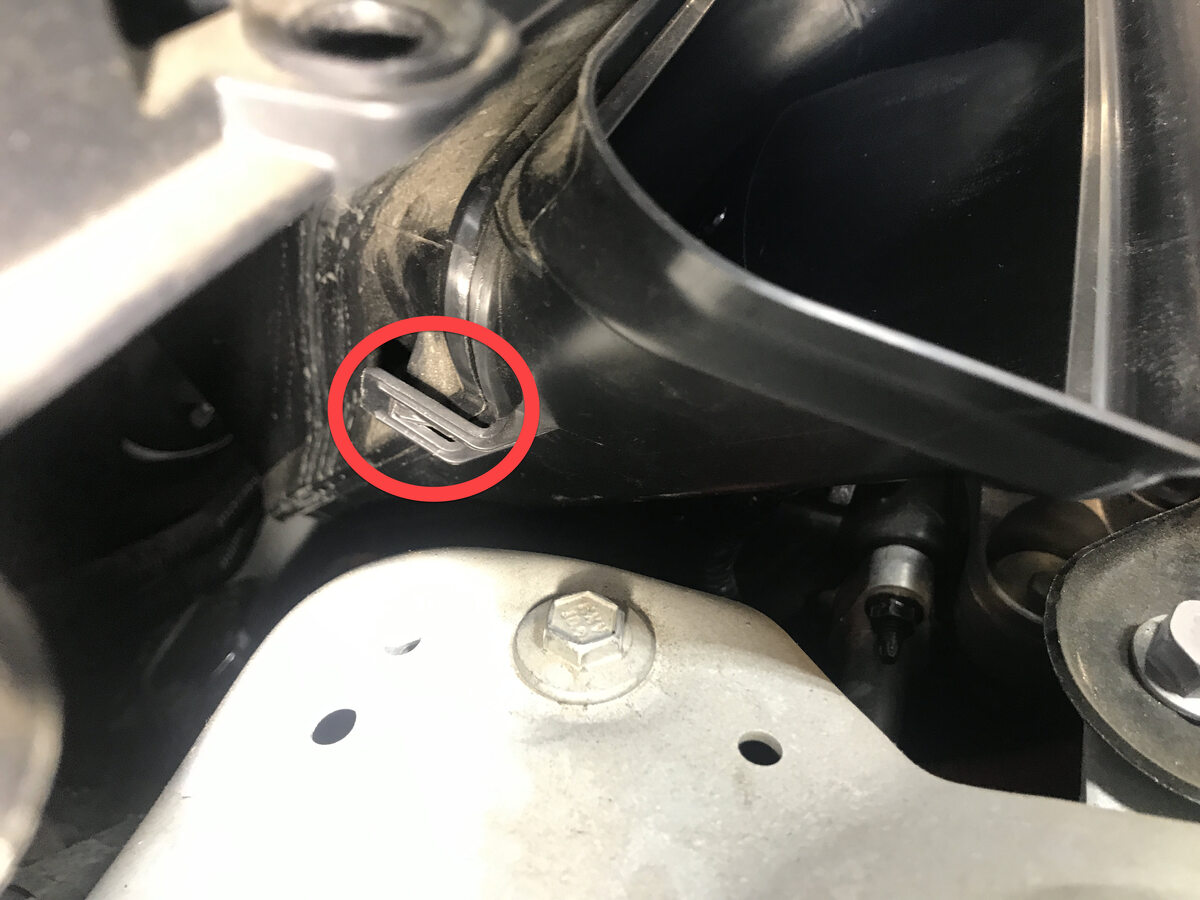

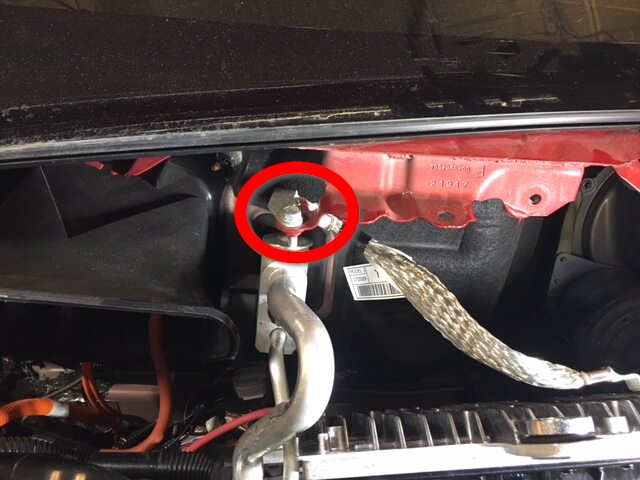

松开热力膨胀阀附近吸入/液体管路上的双欧米伽型夹

注
将线束移到一旁以留出间隙

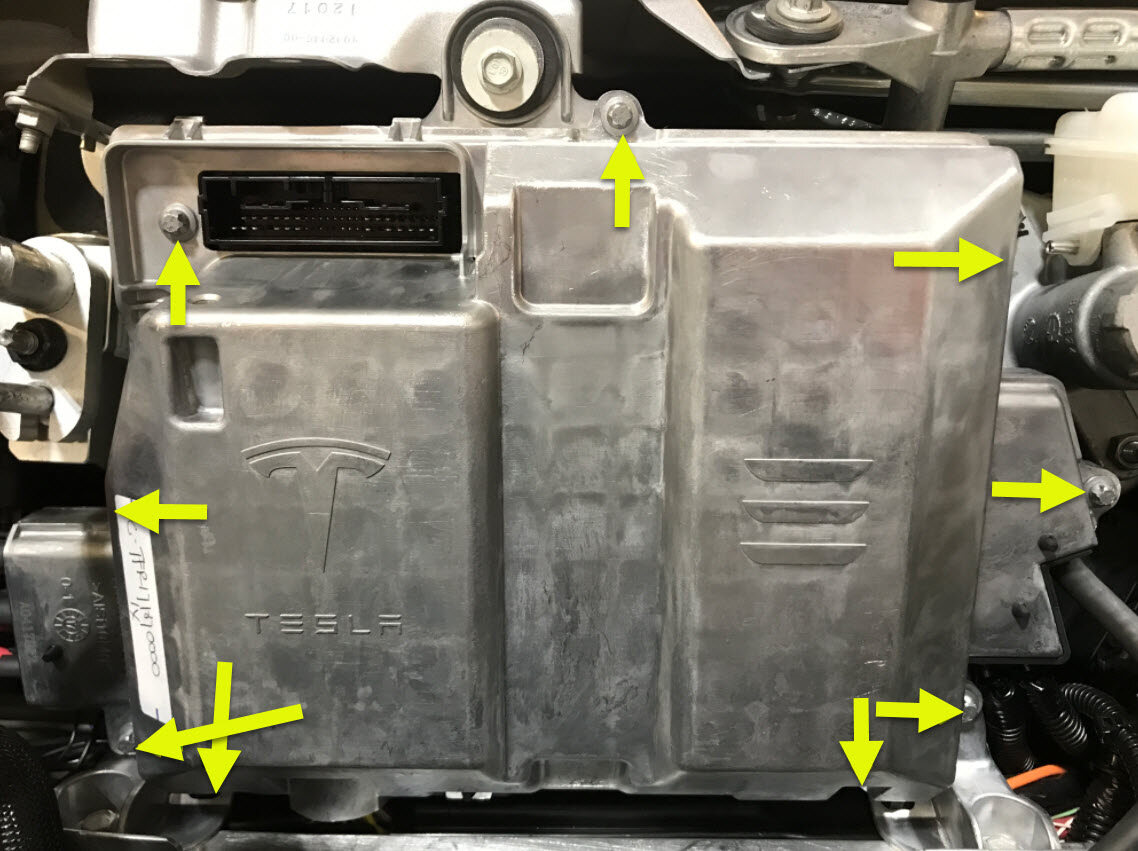

拆卸固定前控制器护板总成的螺栓并从车辆上拆下

注
9 个螺栓，E8，6 Nm

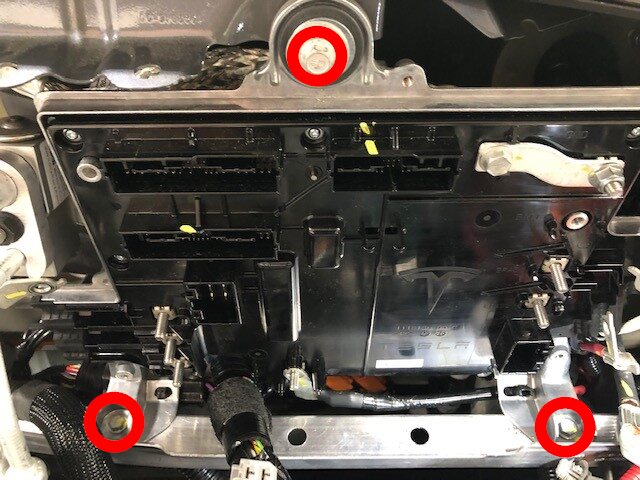

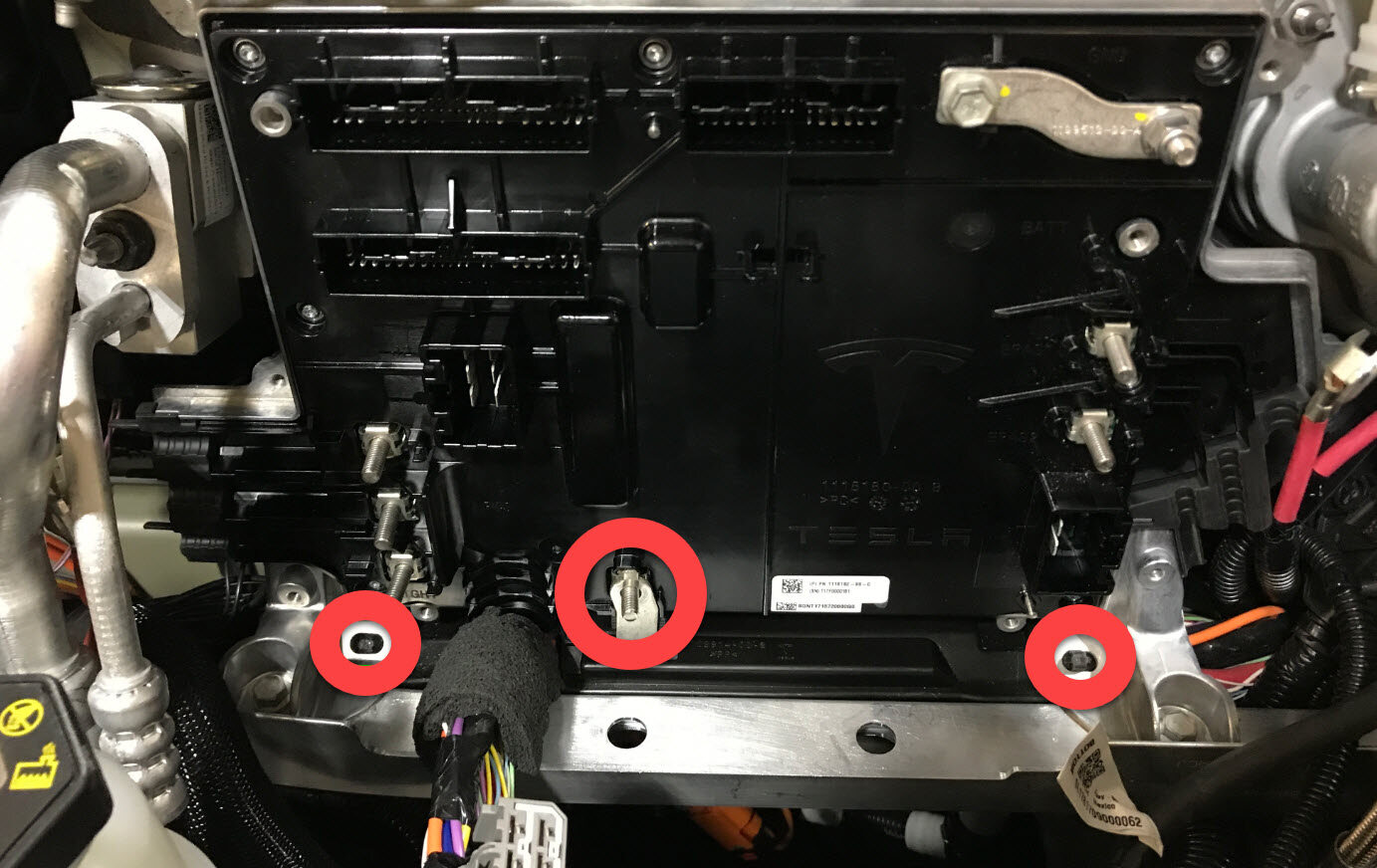

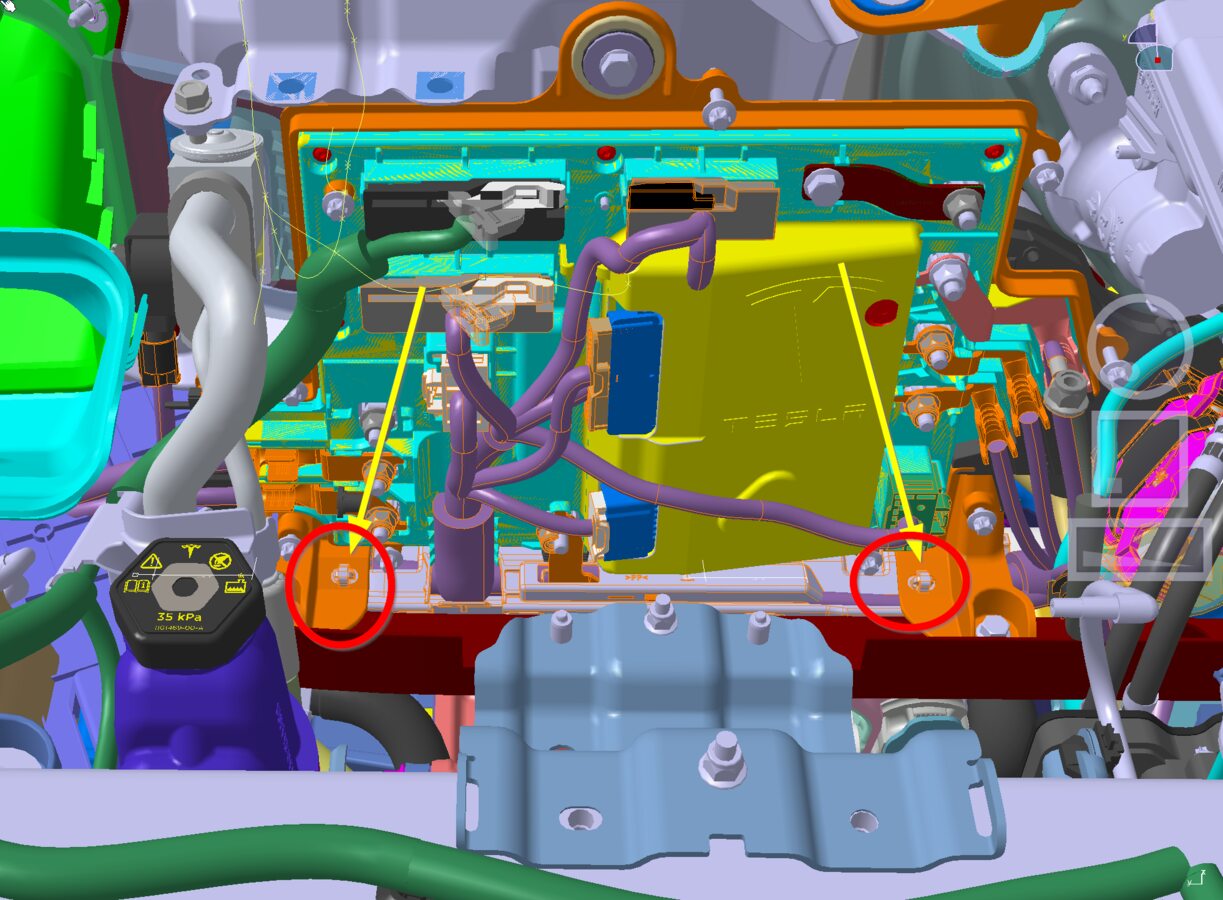

拆卸用于固定前控制器的螺栓

注
3 个螺栓，10 毫米，10 Nm

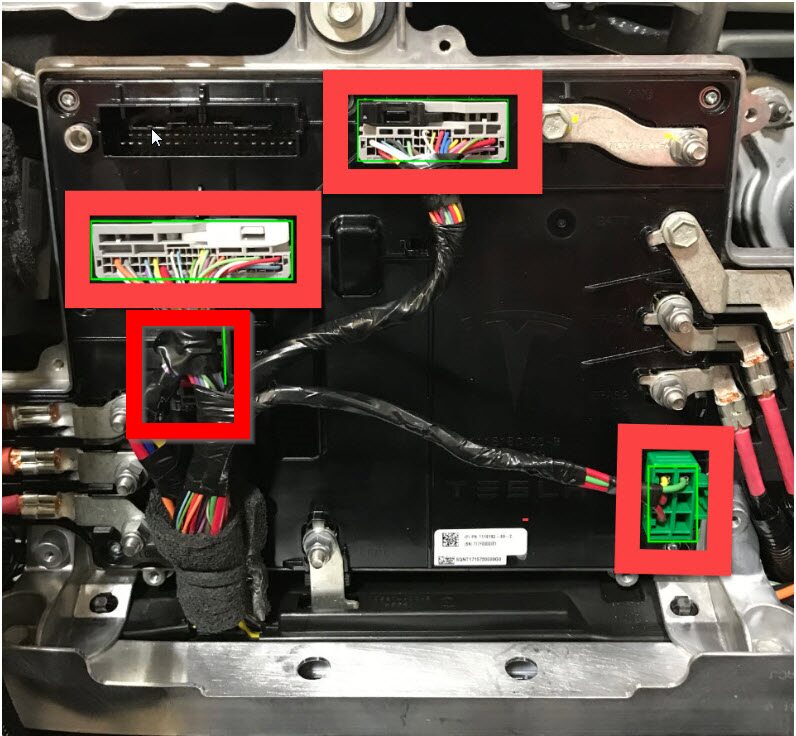

断开前控制器线束连接器

注
4 个连接器

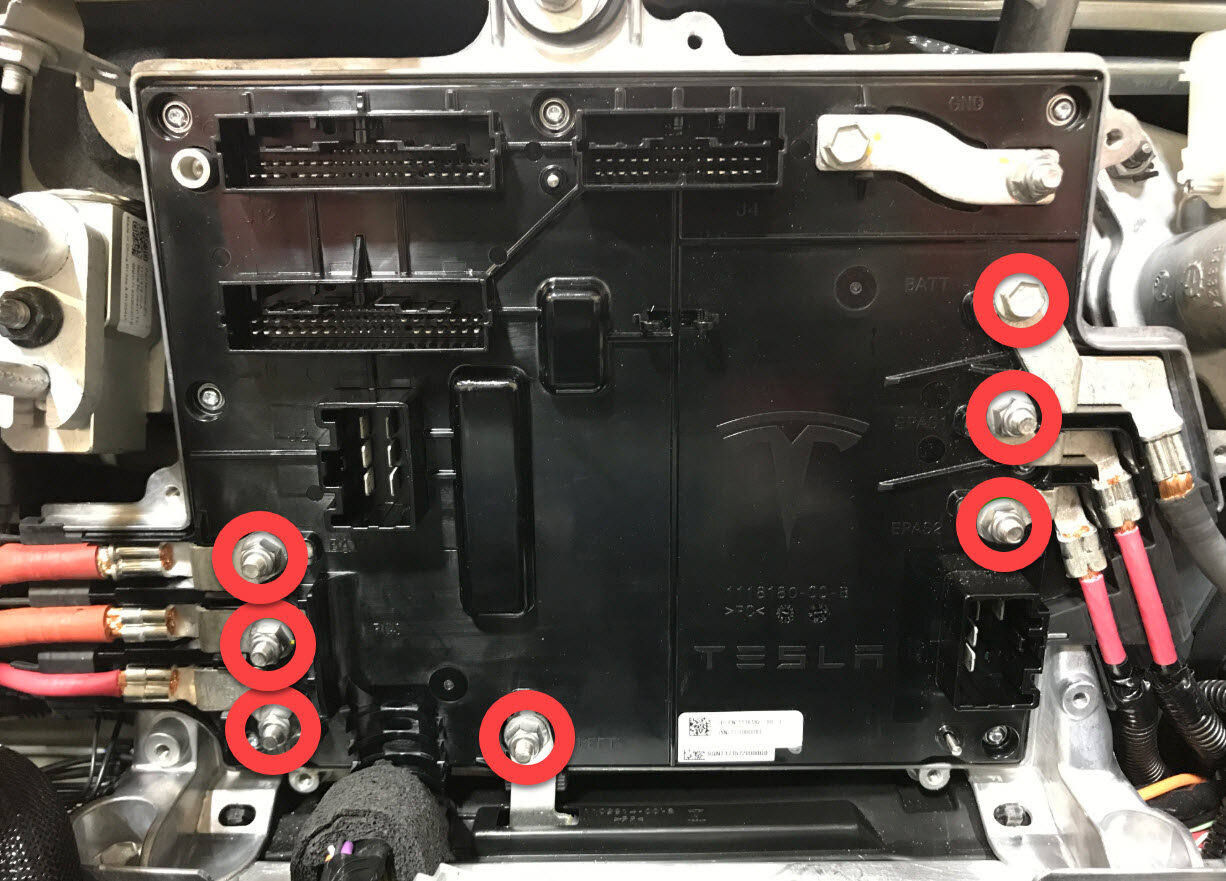

拆卸将固定带固定到前控制器的耐落螺母和螺栓

注
6 个耐落螺母，10 毫米，8.5 Nm；1 个螺栓，10 毫米，8.5 Nm；拆下后弃用
从前控制器总成底部松开夹子，然后从螺柱上拆下下部母排

注
2 个树形头卡子，1 个母排

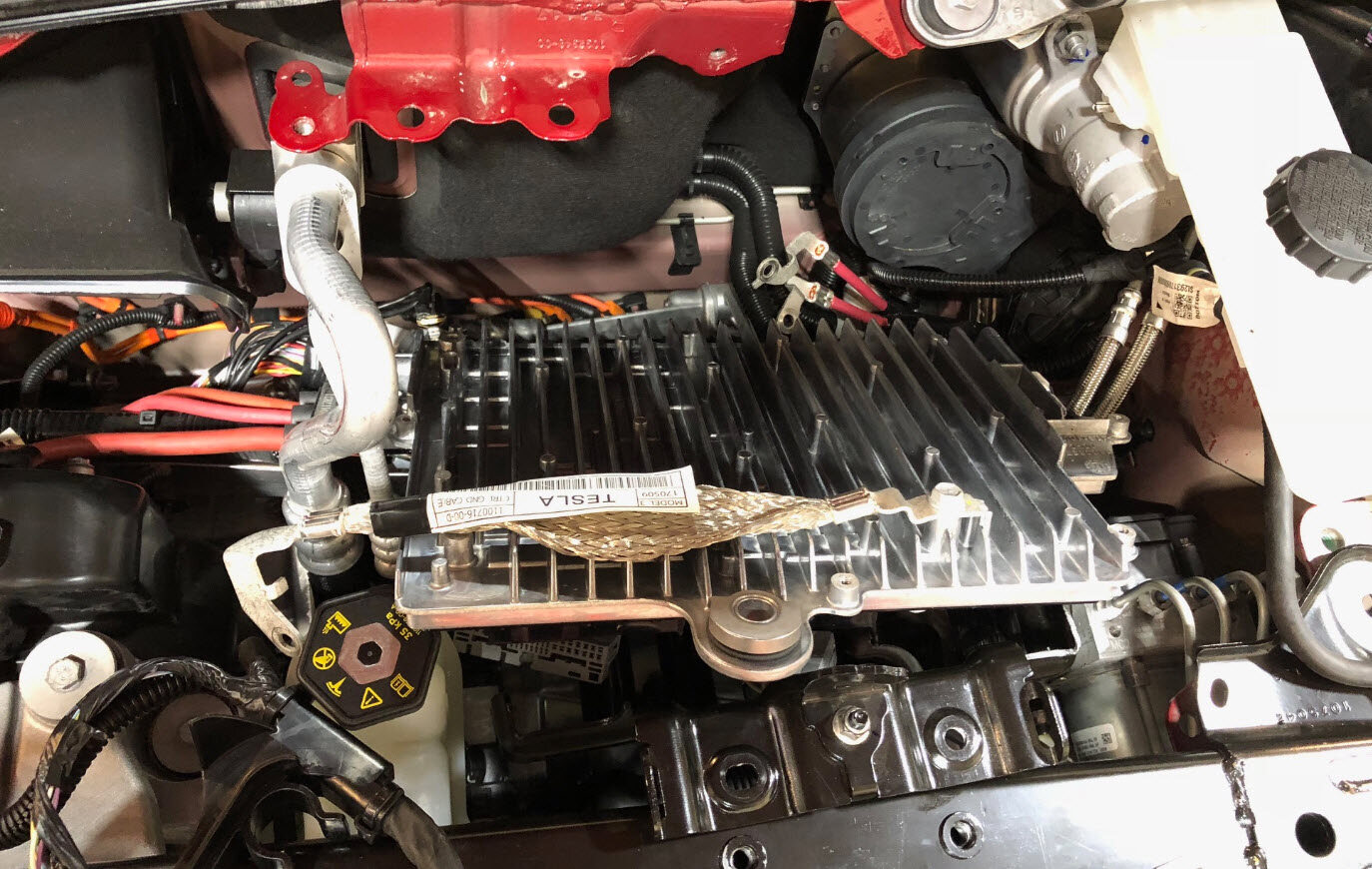

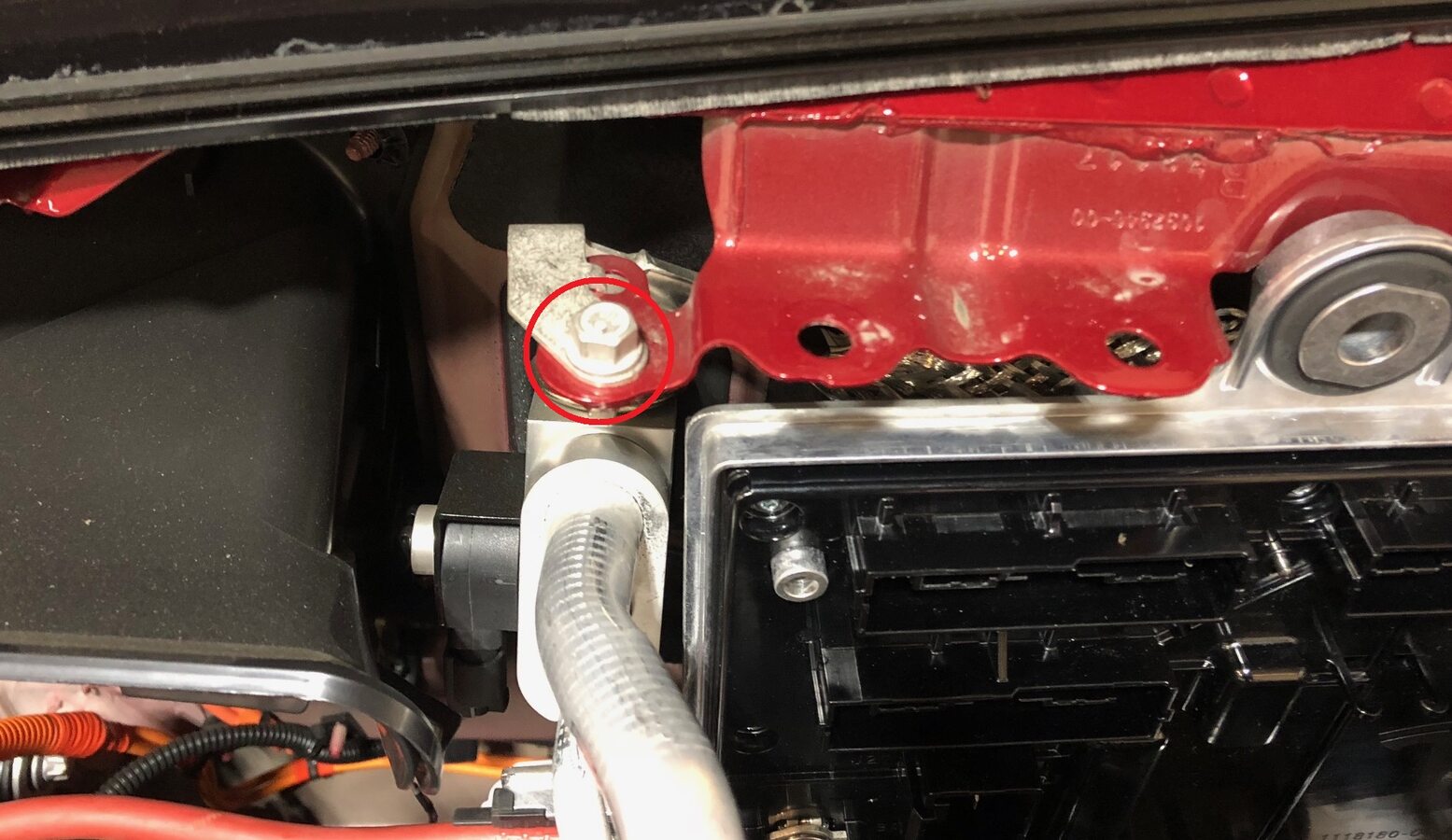

从车身上拆下上部接地带

注
1 个螺栓，10 毫米，9 Nm

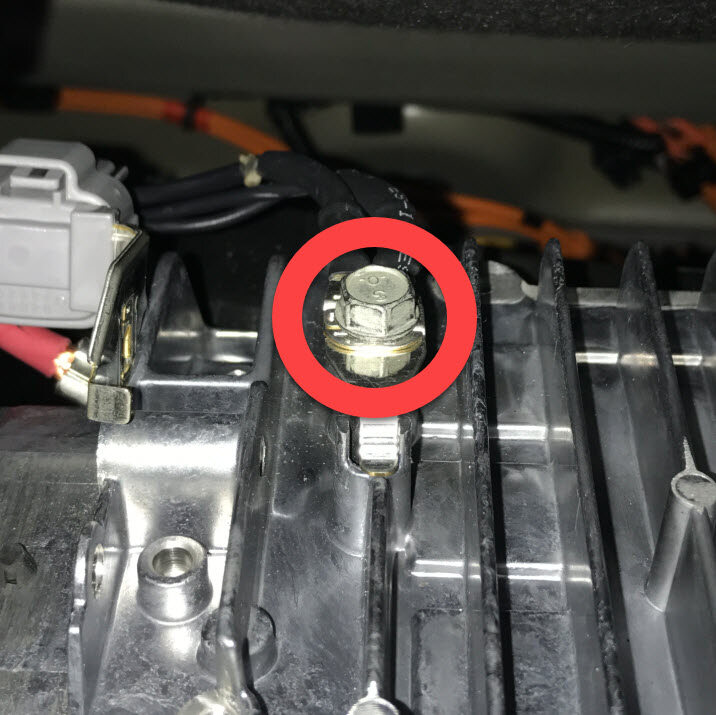

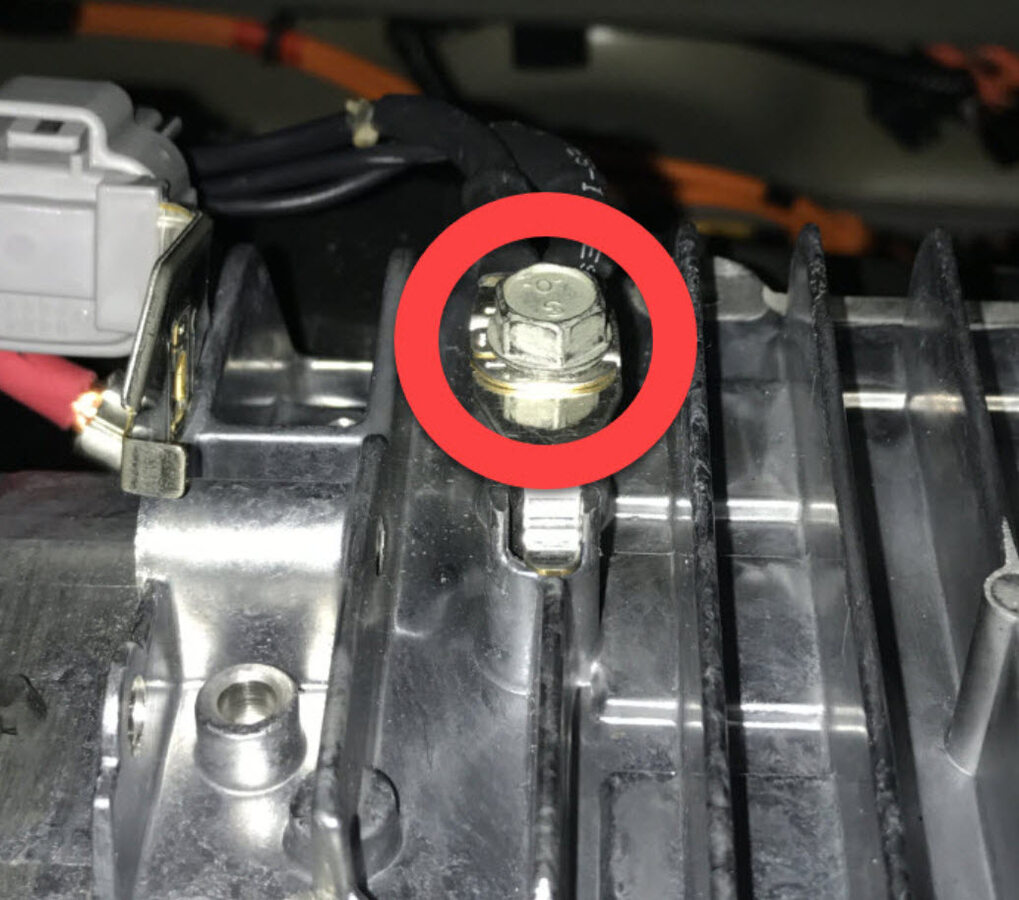

从前控制器右下部拆下接地螺栓

注
1 个螺栓，10 毫米，9 Nm
从前控制器后下部拆下接地螺栓

注
1 个螺栓，10 毫米，9 Nm

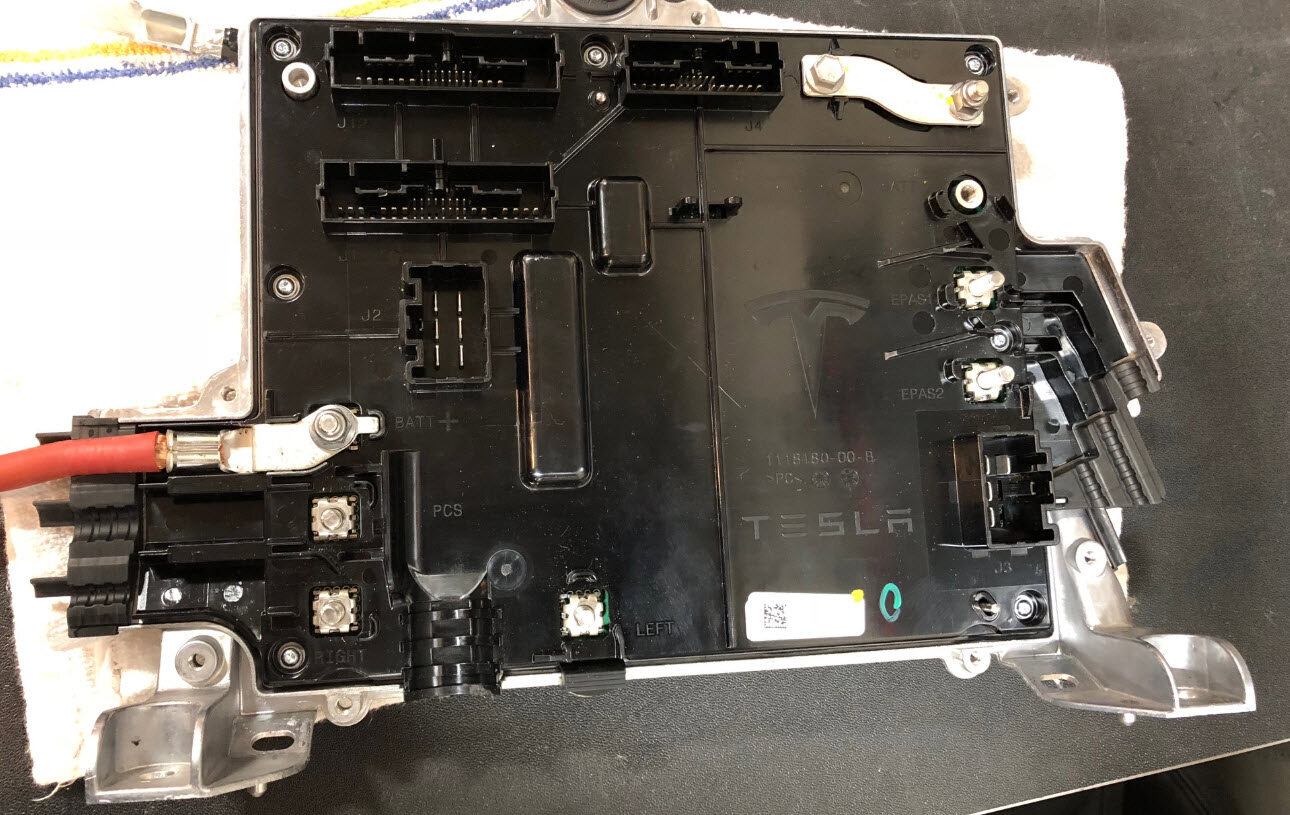

从车辆上拆下前控制器

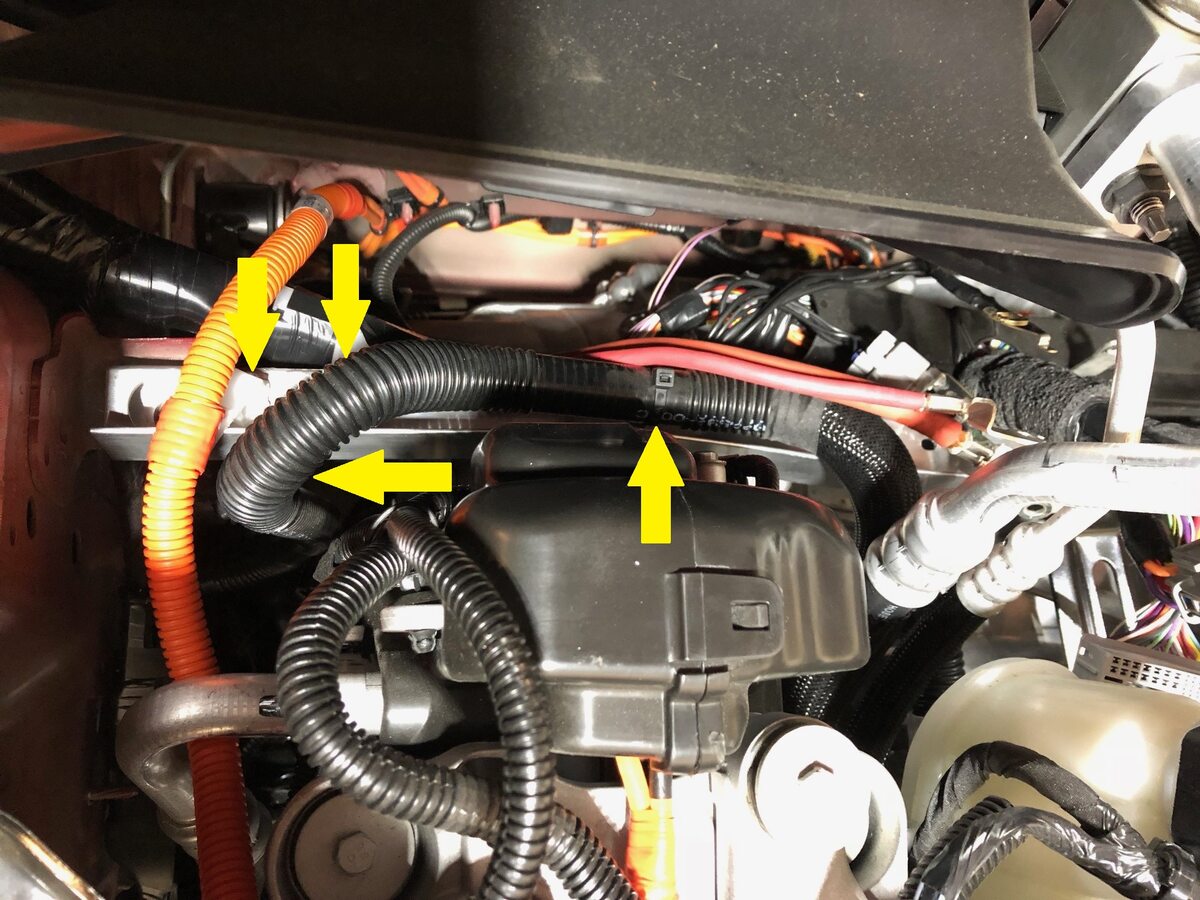

松开将冷却液软管和线束固定到 12V 电池横梁的夹子

注
4 个树形头卡子

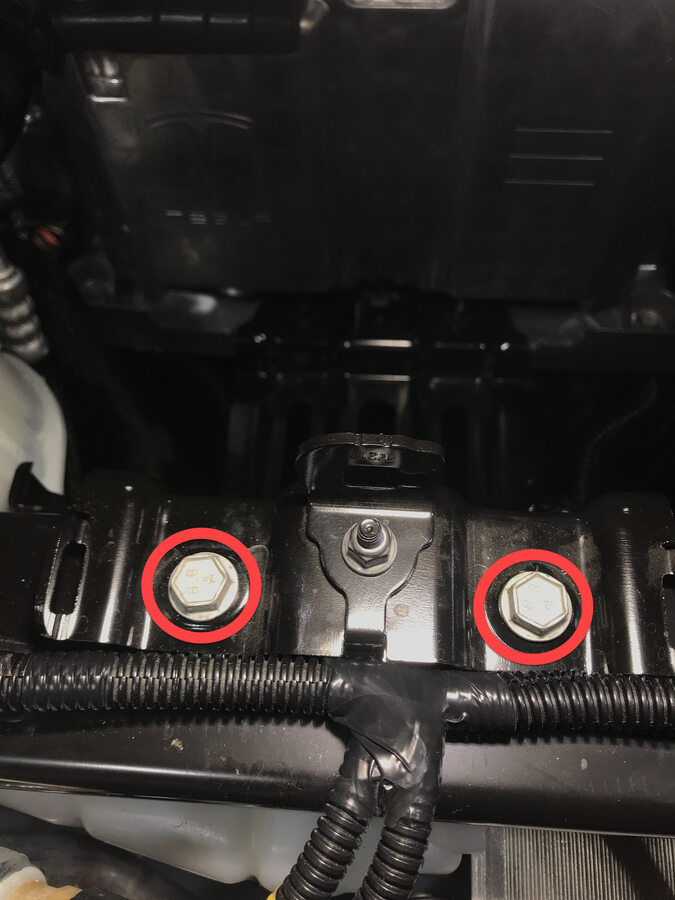

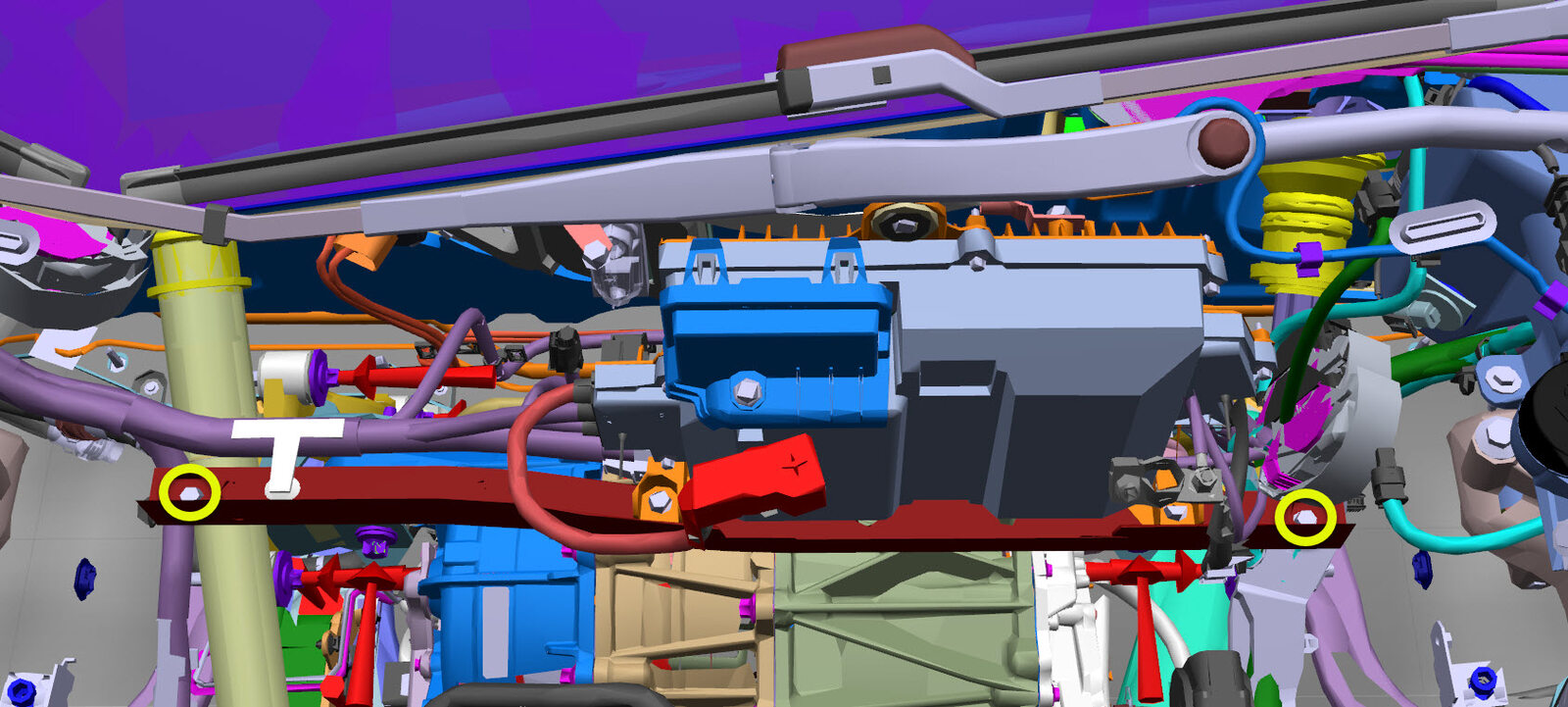

拆卸固定 12V 电池横梁的螺栓

注
2 个螺栓，10 毫米，9 Nm

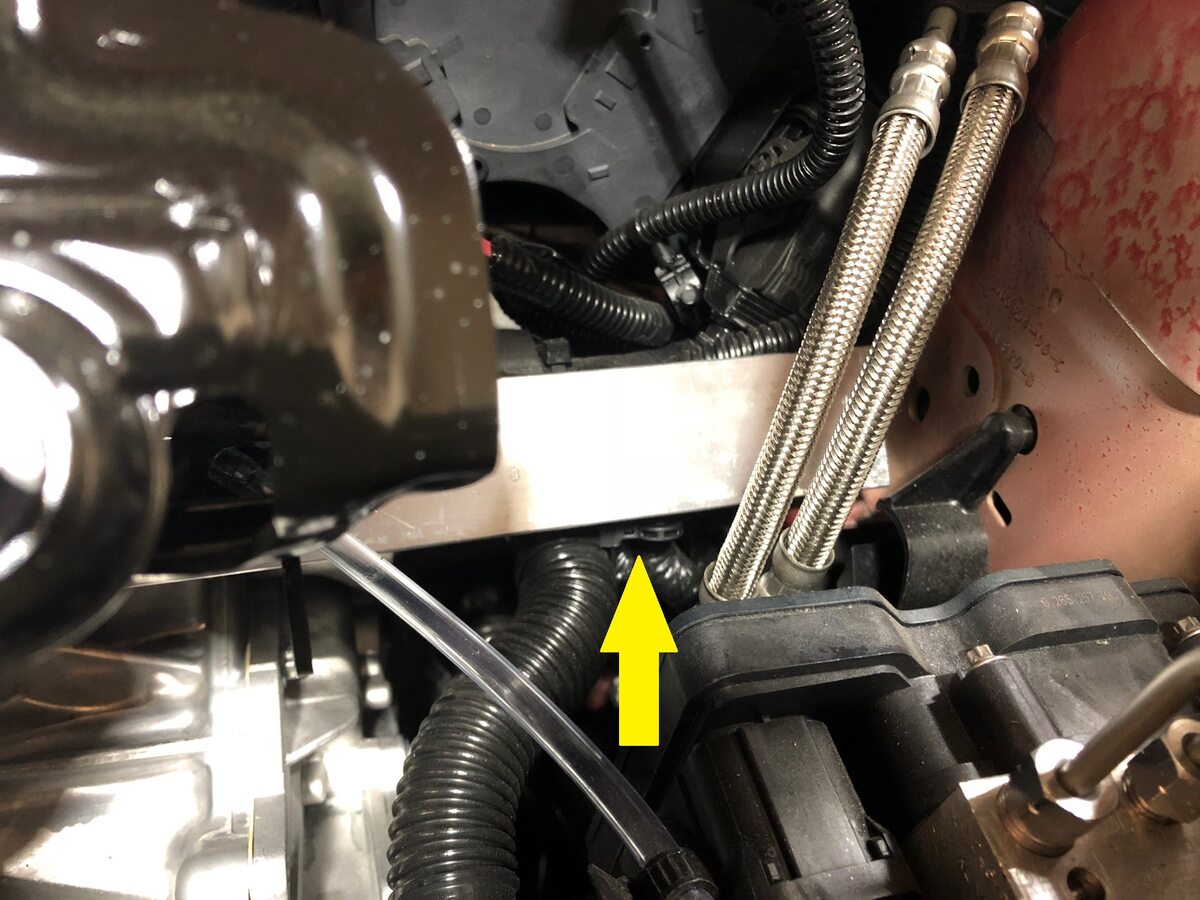

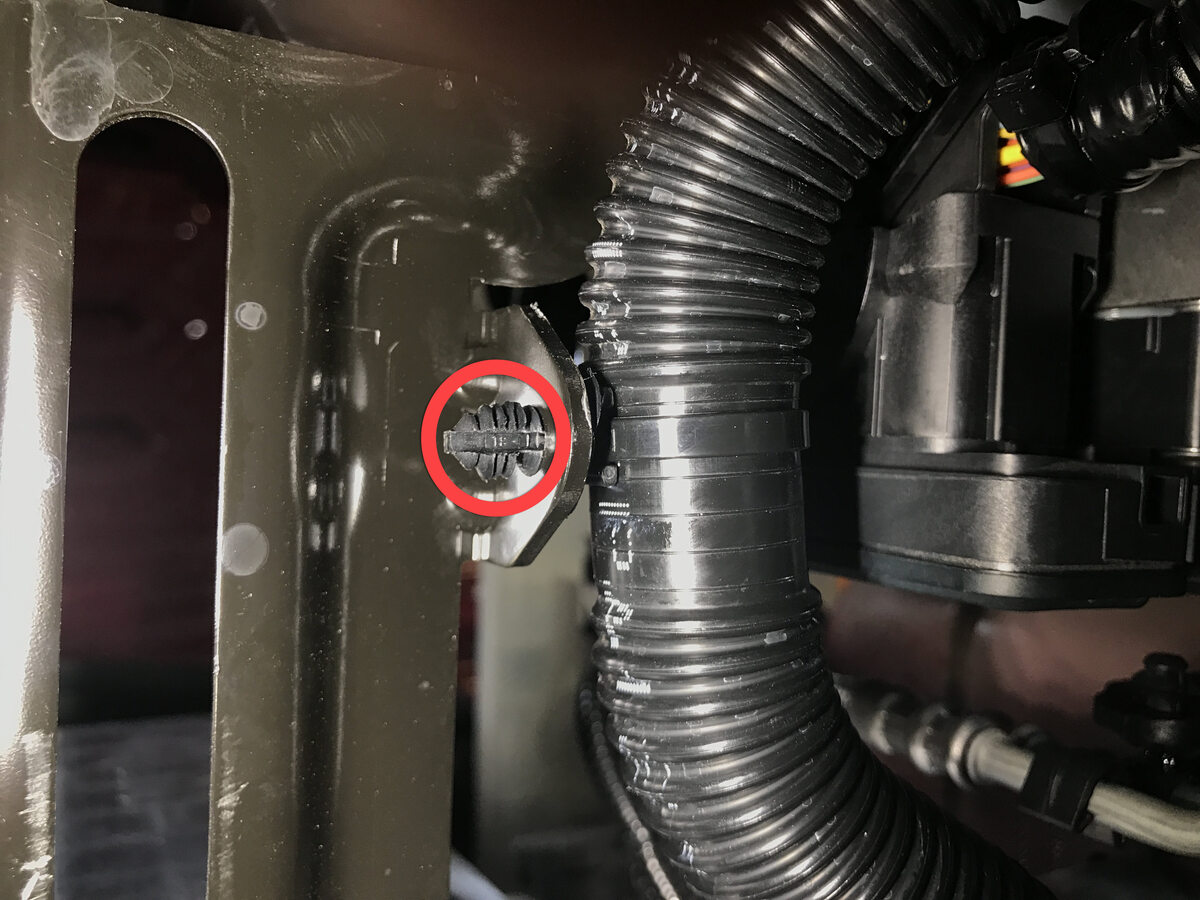

旋转横梁以接近 12V 横梁左侧下部的夹子，然后拆下夹子

注
1 个树形头卡子

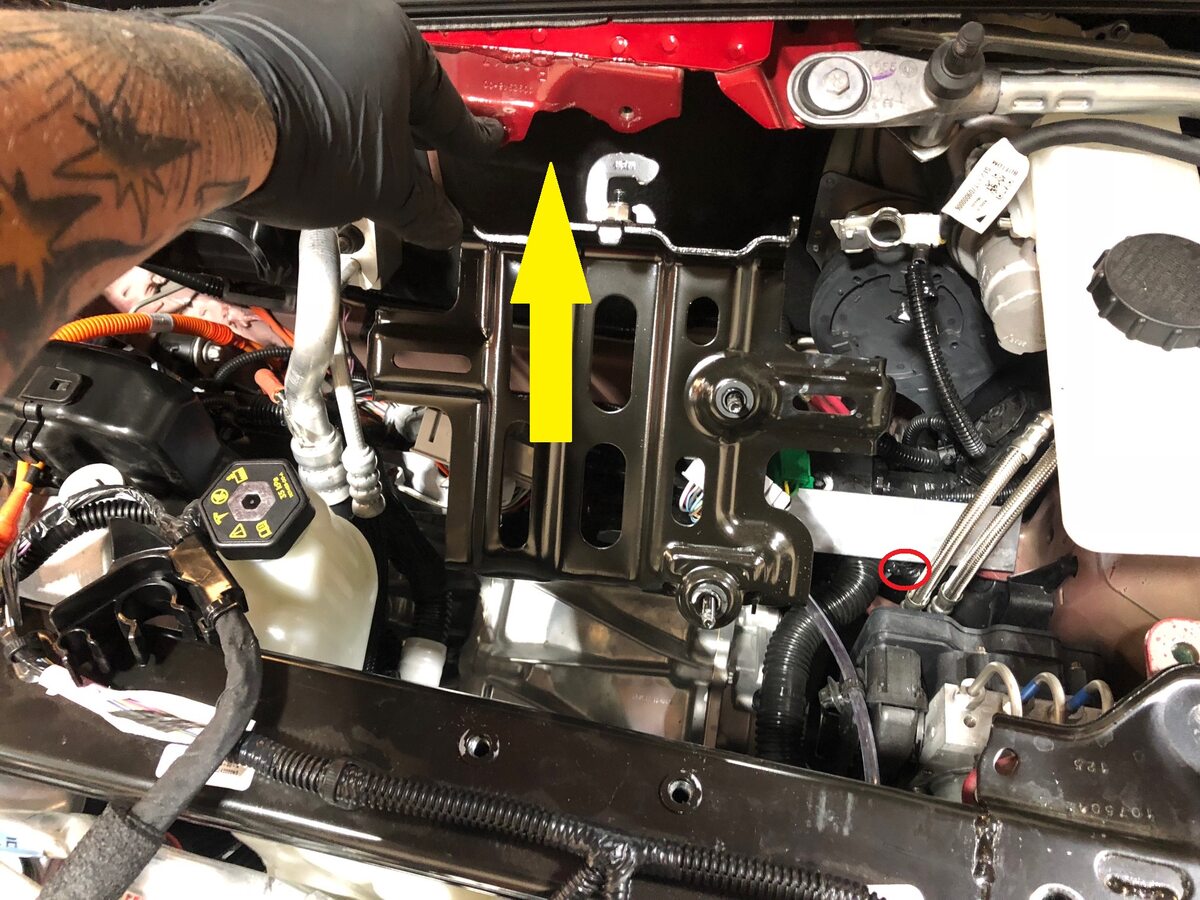

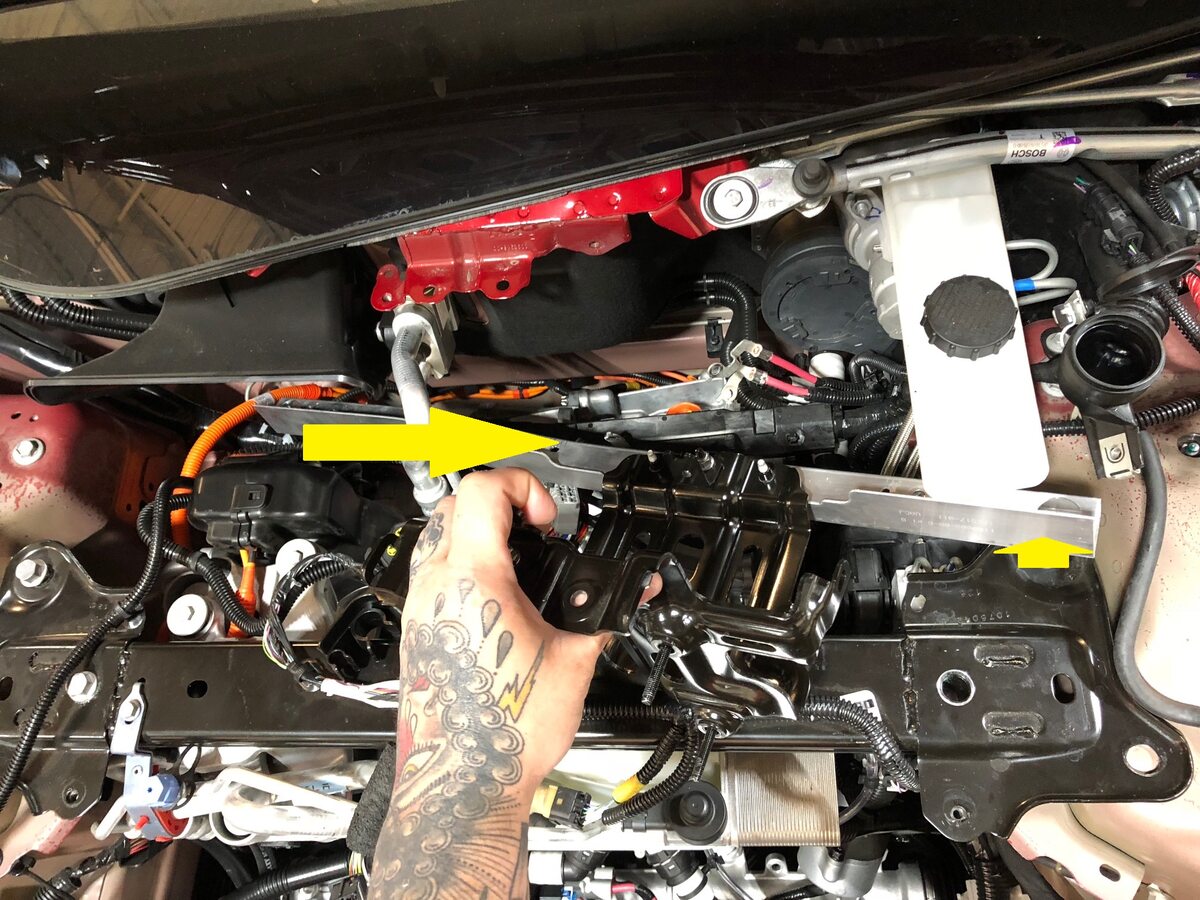

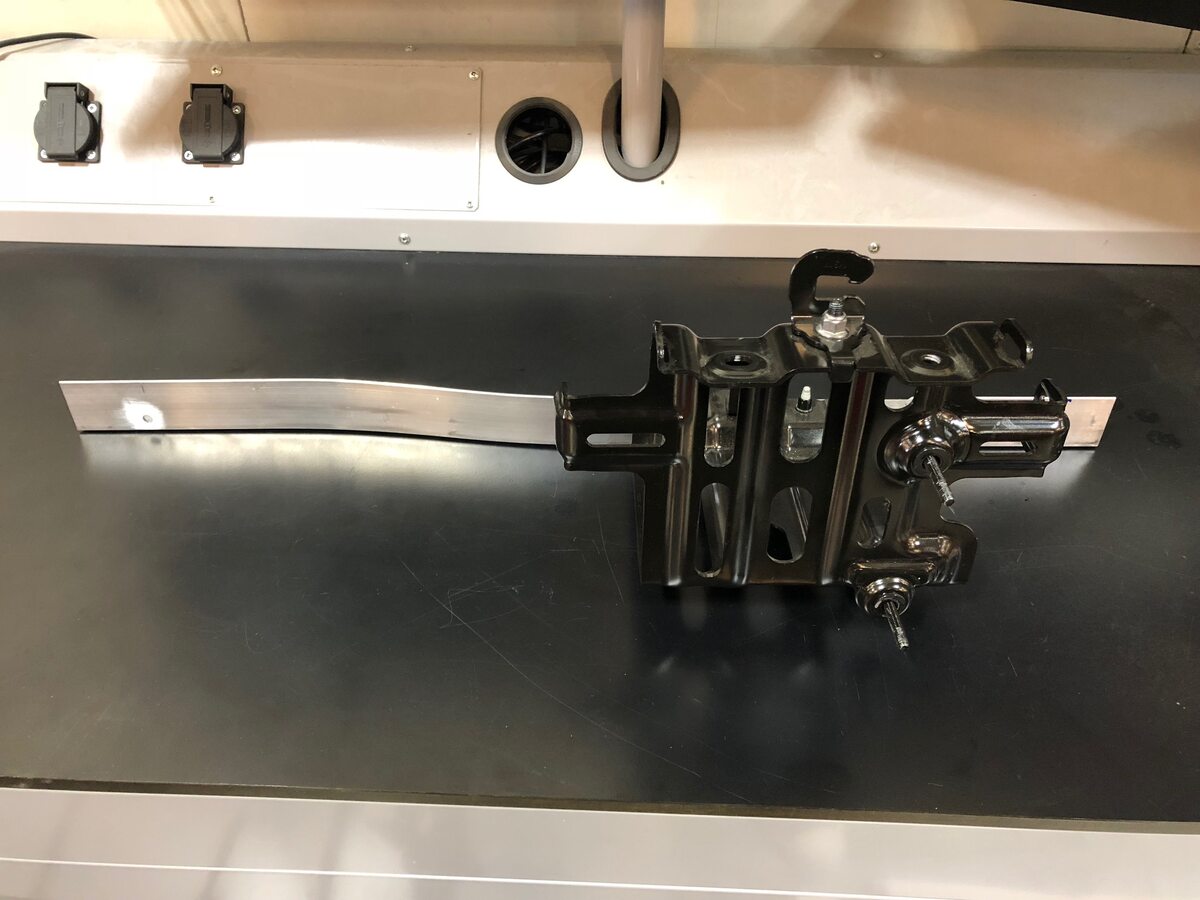

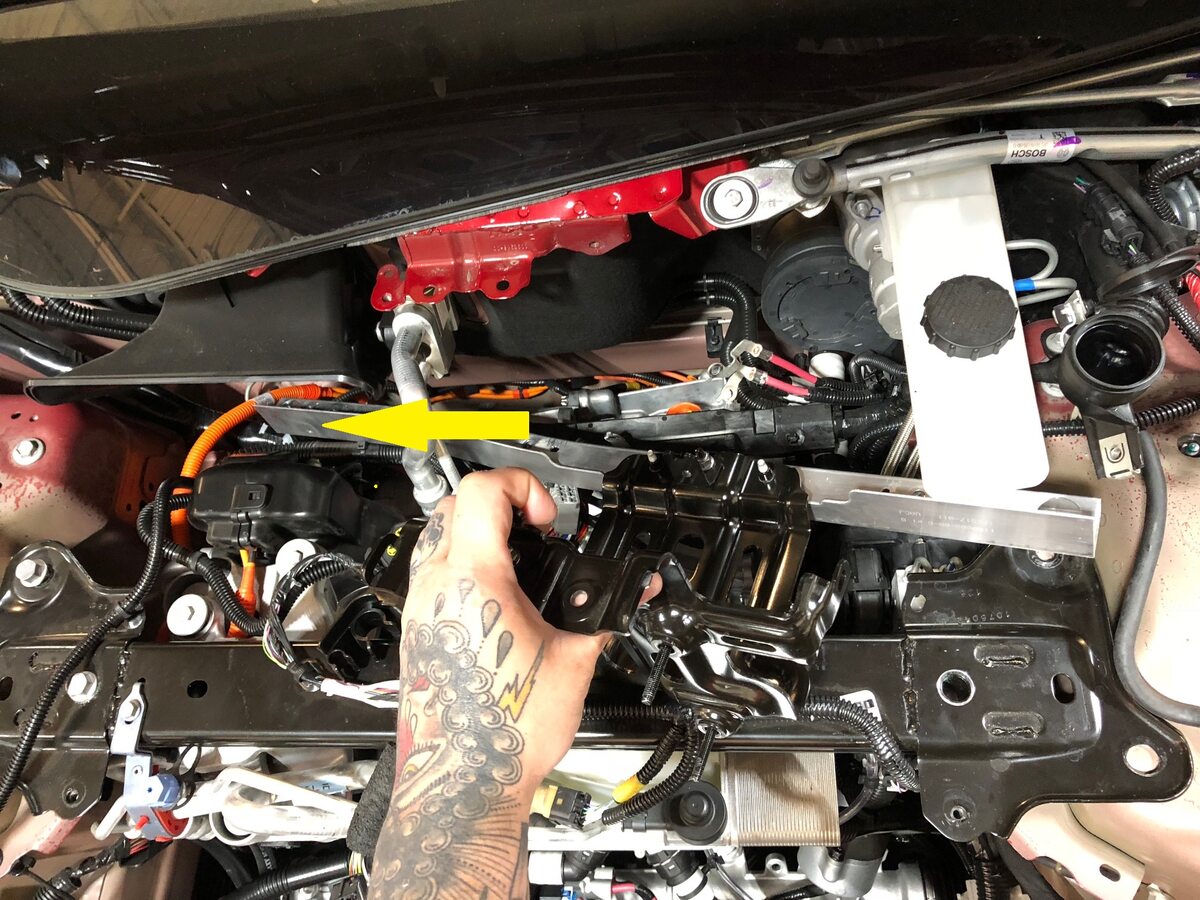

从车辆上拆下固定有 12V 电池支架的 12V 电池横梁

注
需要将横梁滑到车辆右侧，然后提起横梁左侧；将以一定角度从车辆左侧拆下横梁
断开雨刮器模块线束

注
1 个连接器；请勿将肢体置于连杆运动区域内，因为雨刮器臂会自动转为驻车模式
拆卸用于固定雨刮器模块的螺栓

注
3 个螺栓，10 毫米，7 Nm
将雨刮器模块从车辆上拆下
拆卸暖通空调气室外侧风管

注
2 个夹子
拆卸暖通空调气室内侧风管

注
4 个卡子

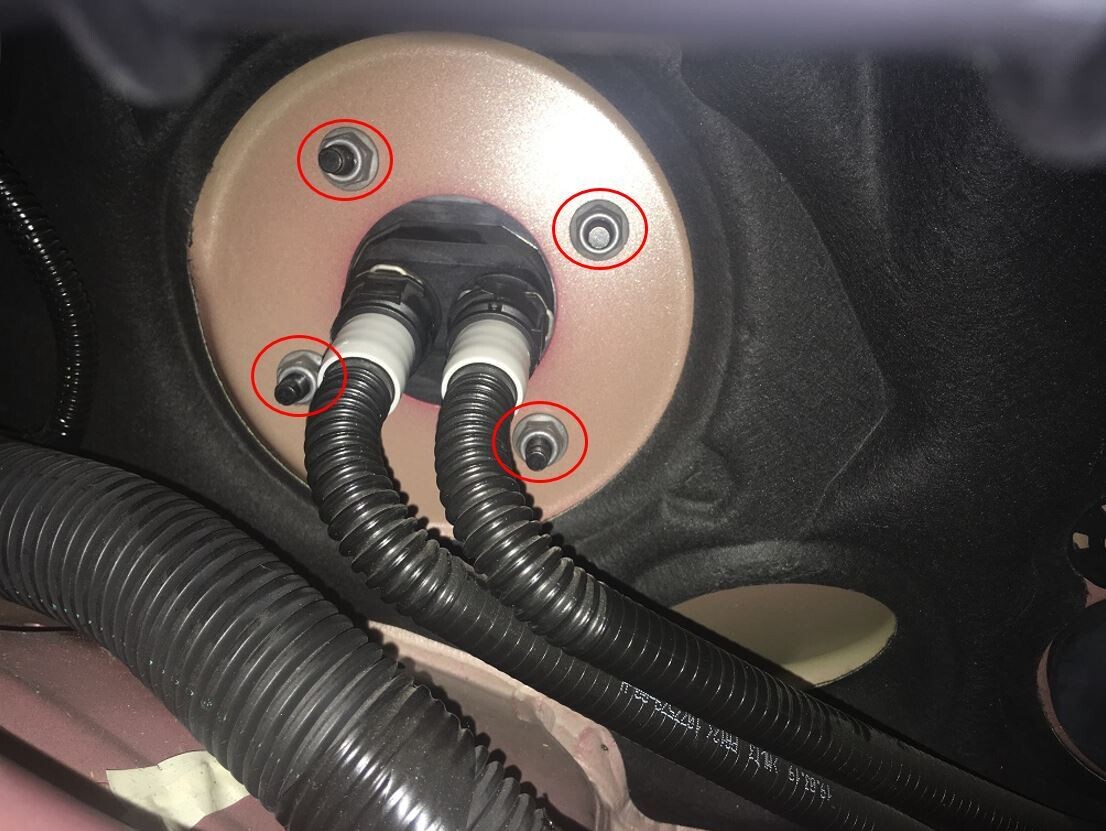

拆卸并弃用将车载电脑固定到隔板的螺母

注
4 个耐落螺母，13 毫米，7.1 Nm

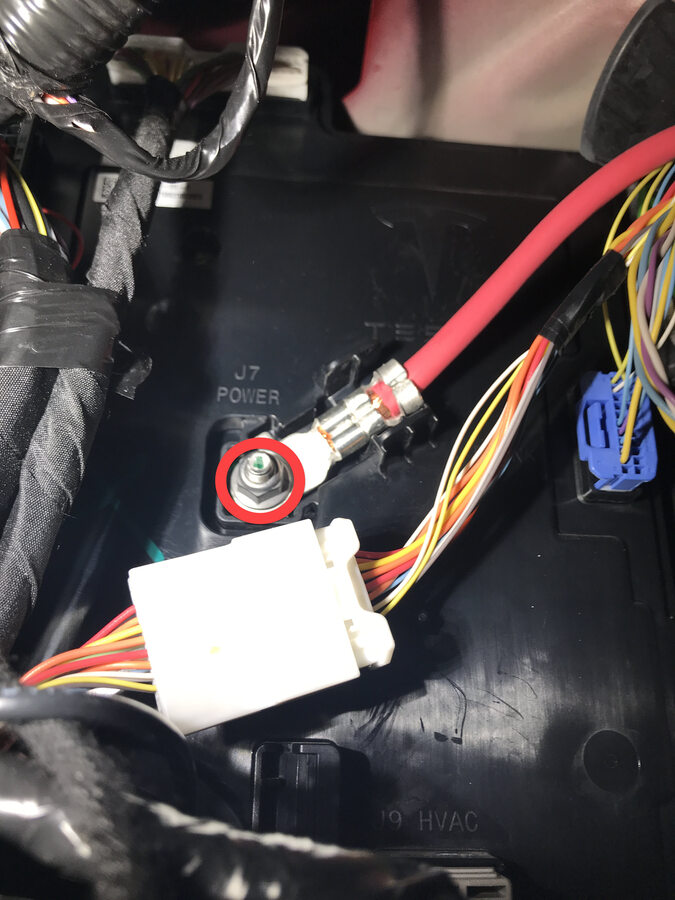

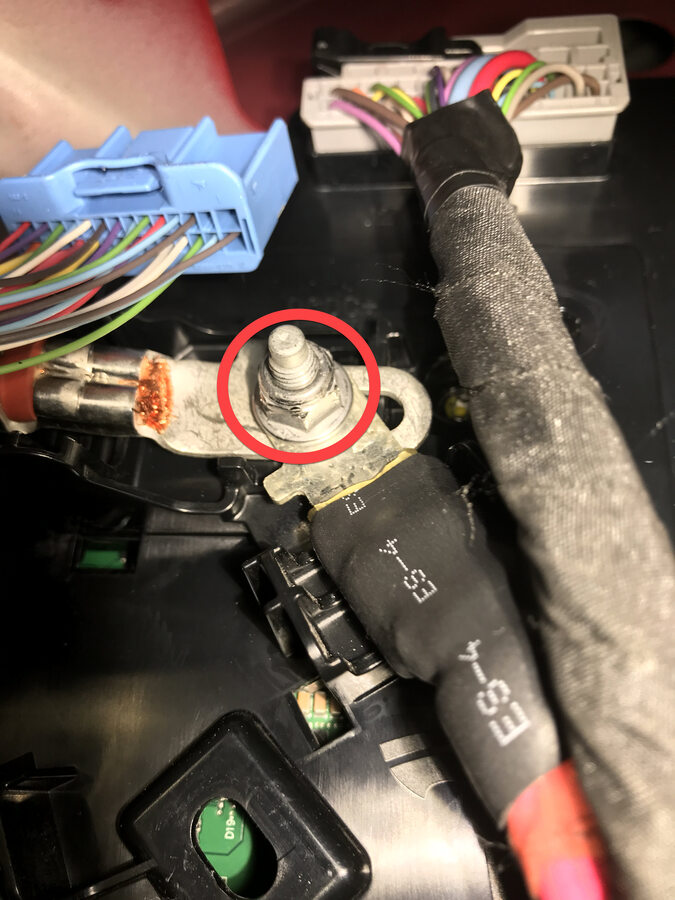

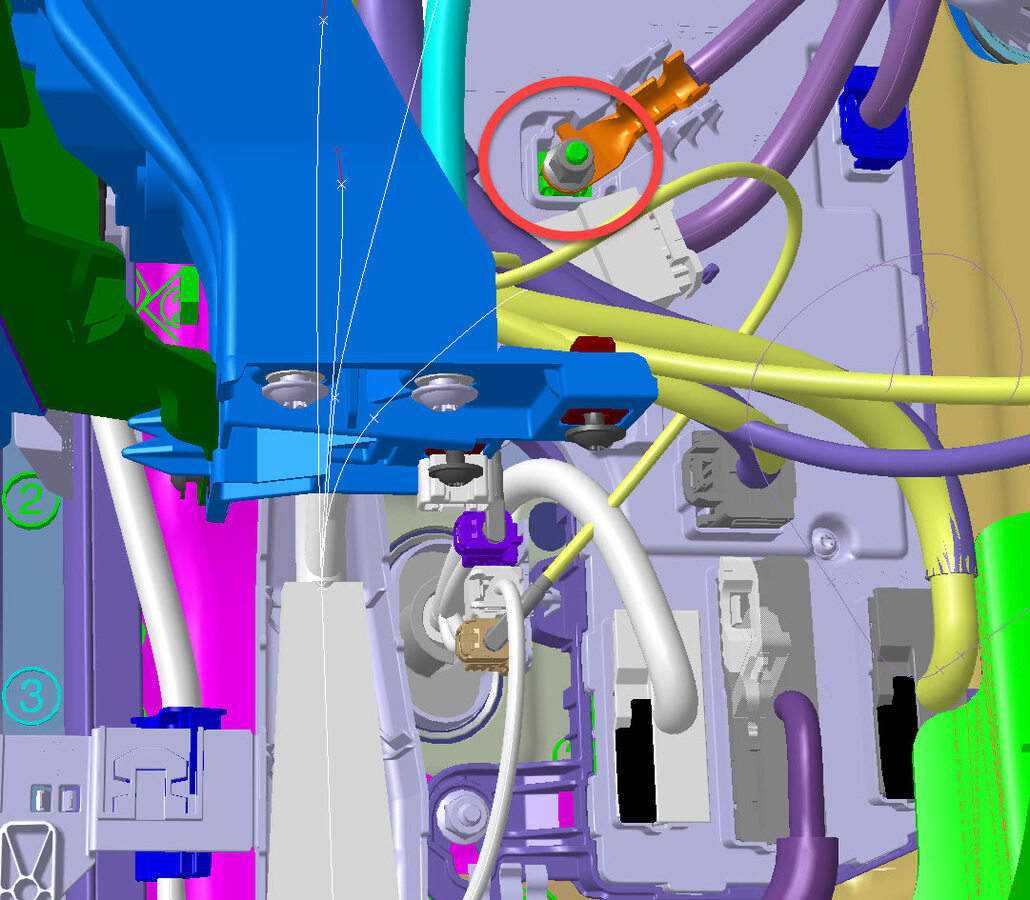

从右侧车身控制器上拆下 12V 正极电缆

注
1 个耐落螺母，10 毫米，8.5 Nm；1 条电缆；拆下后弃用

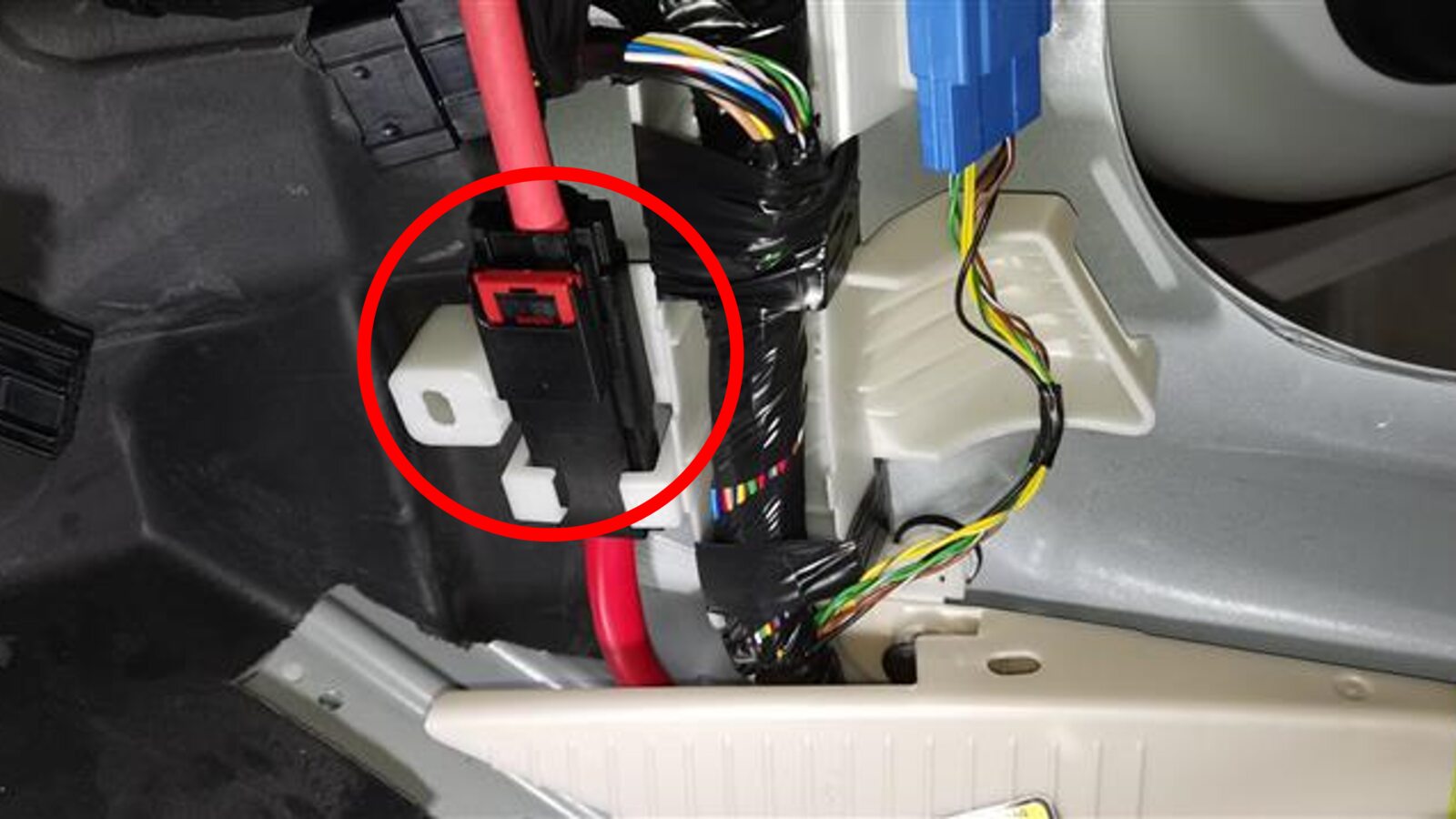

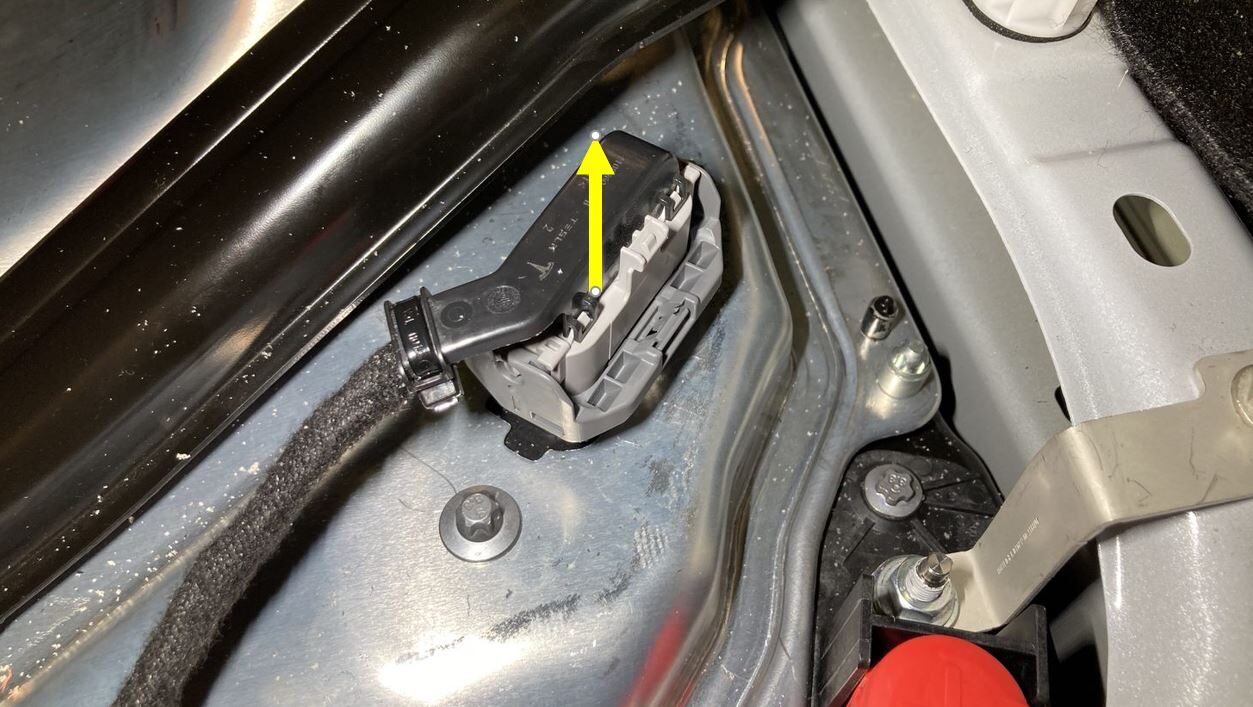

断开直流-直流正极电缆与右侧车身线束的连接

注
1 个连接器；向上拉红色锁片，然后按下

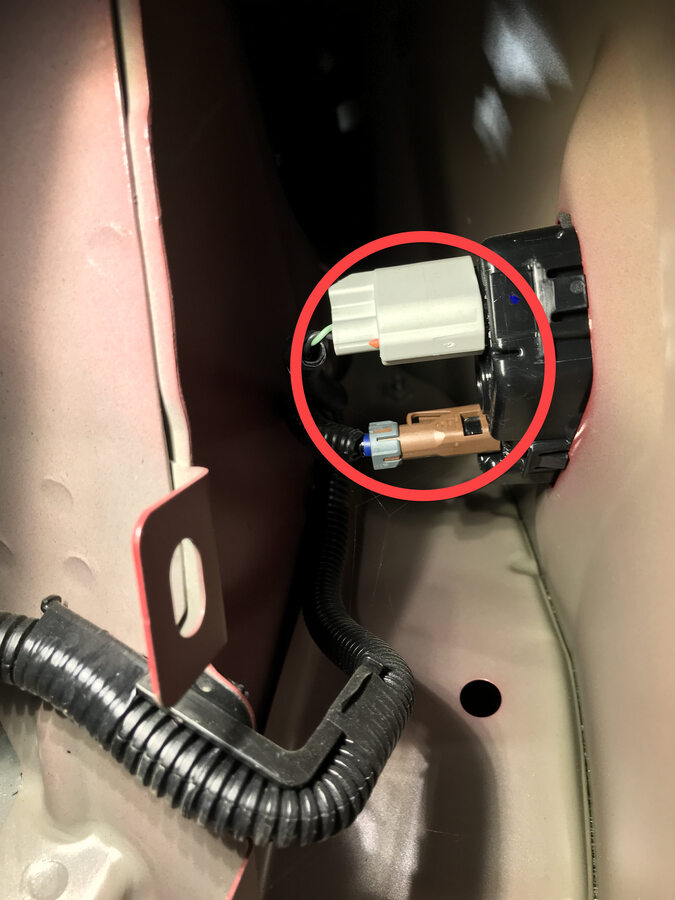

断开连接器与右侧车身线束的连接

注
1 个连接器

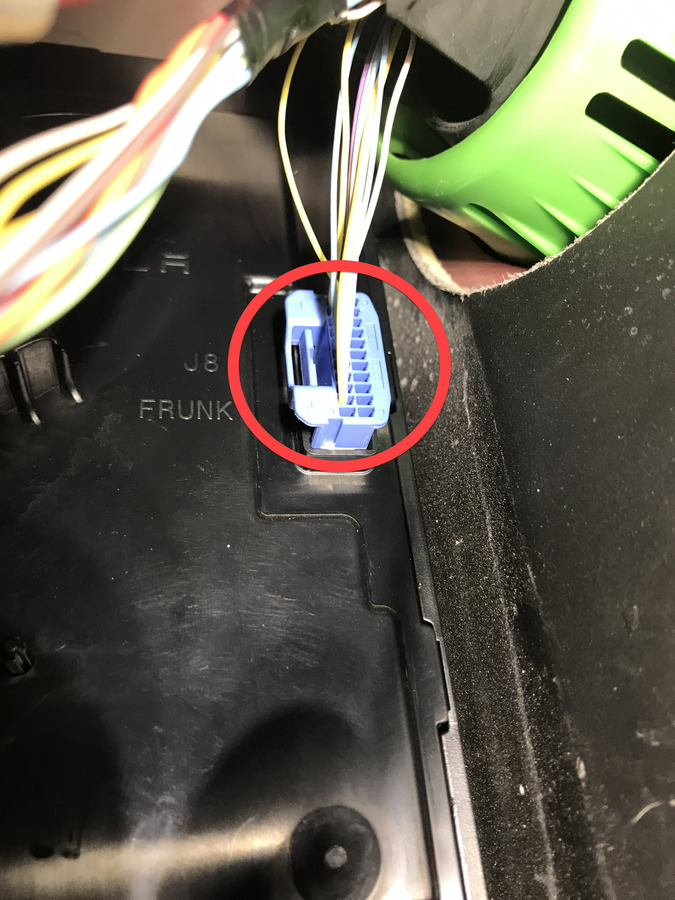

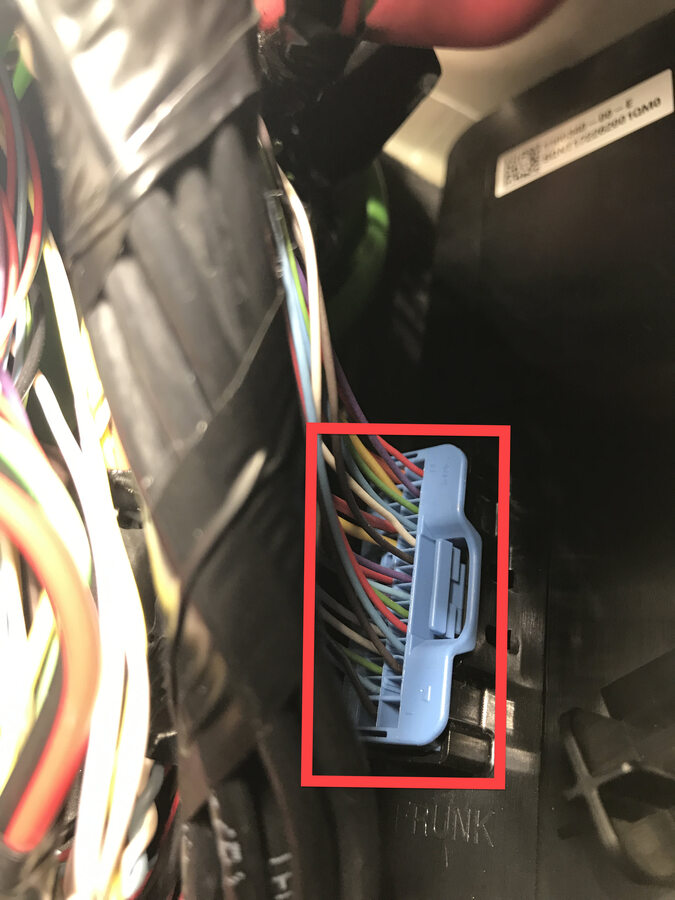

断开前备箱连接器与右侧控制器的连接

注
1 个连接器，J8

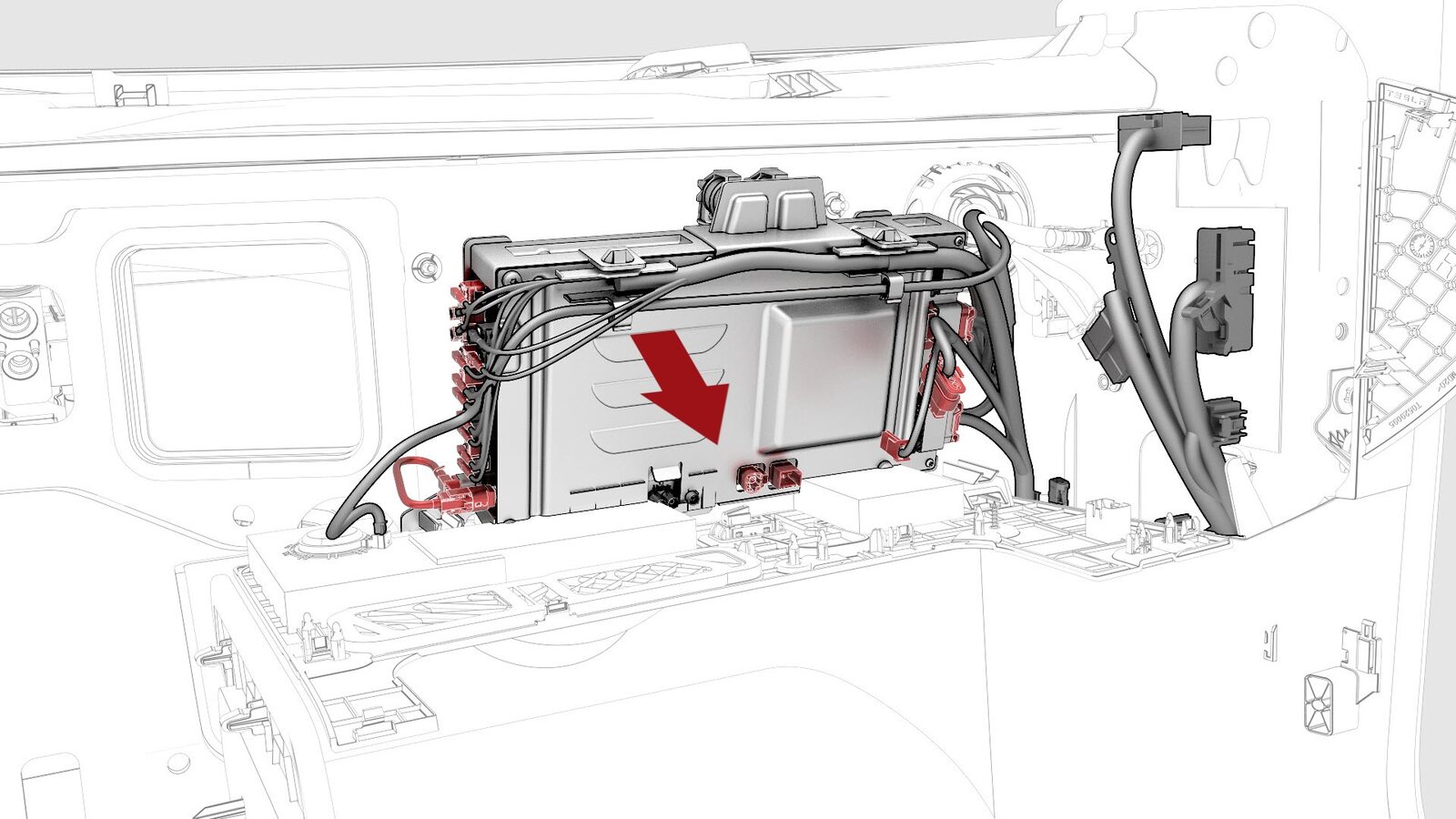

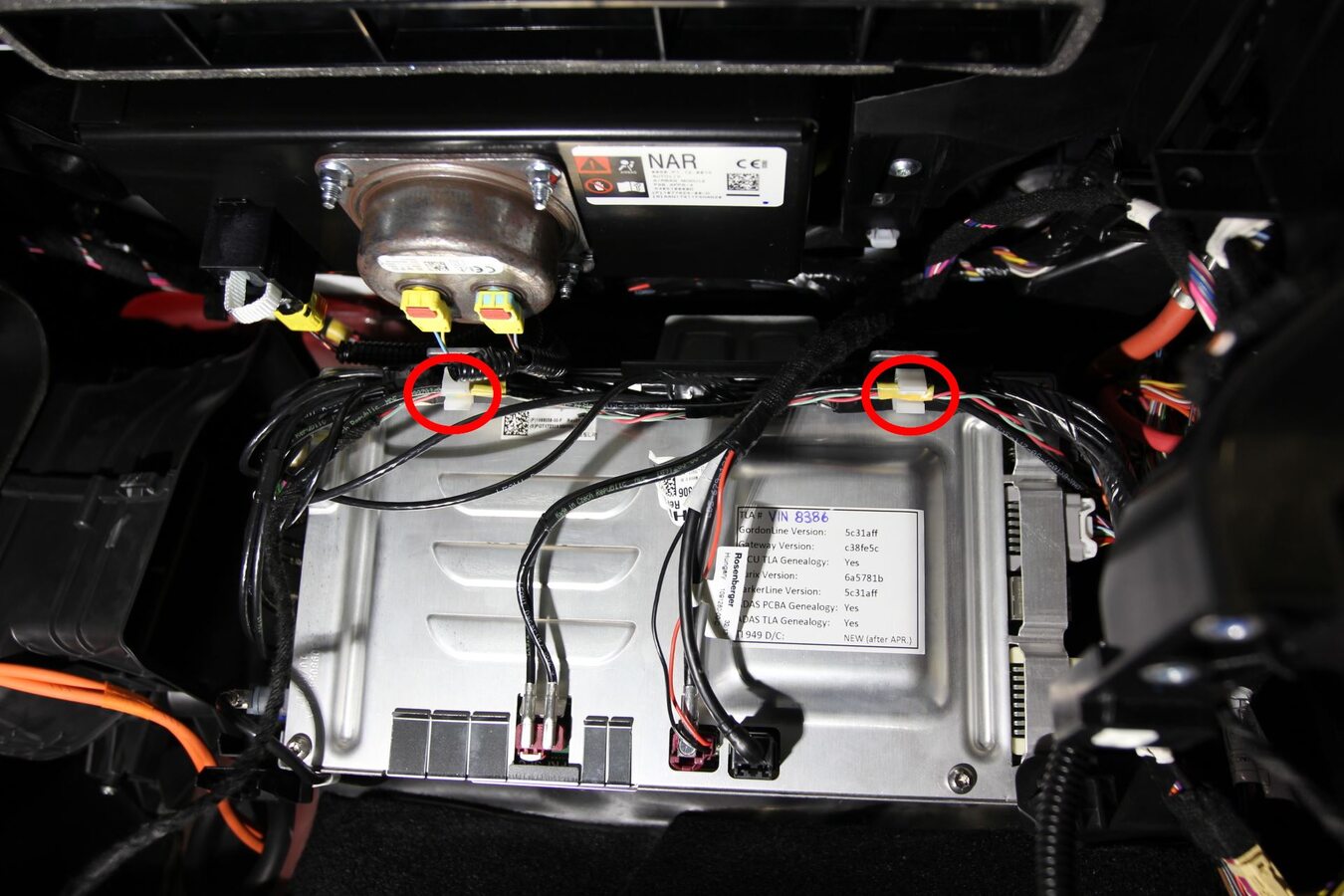

将车载电脑向内滑，以便操作连接器和线束夹

注
注意不要用力拉线束和连接器
从车载电脑上拆下前部线束夹

注
2 个夹子
断开左前线束连接器与车载电脑的连接

注
1 个连接器

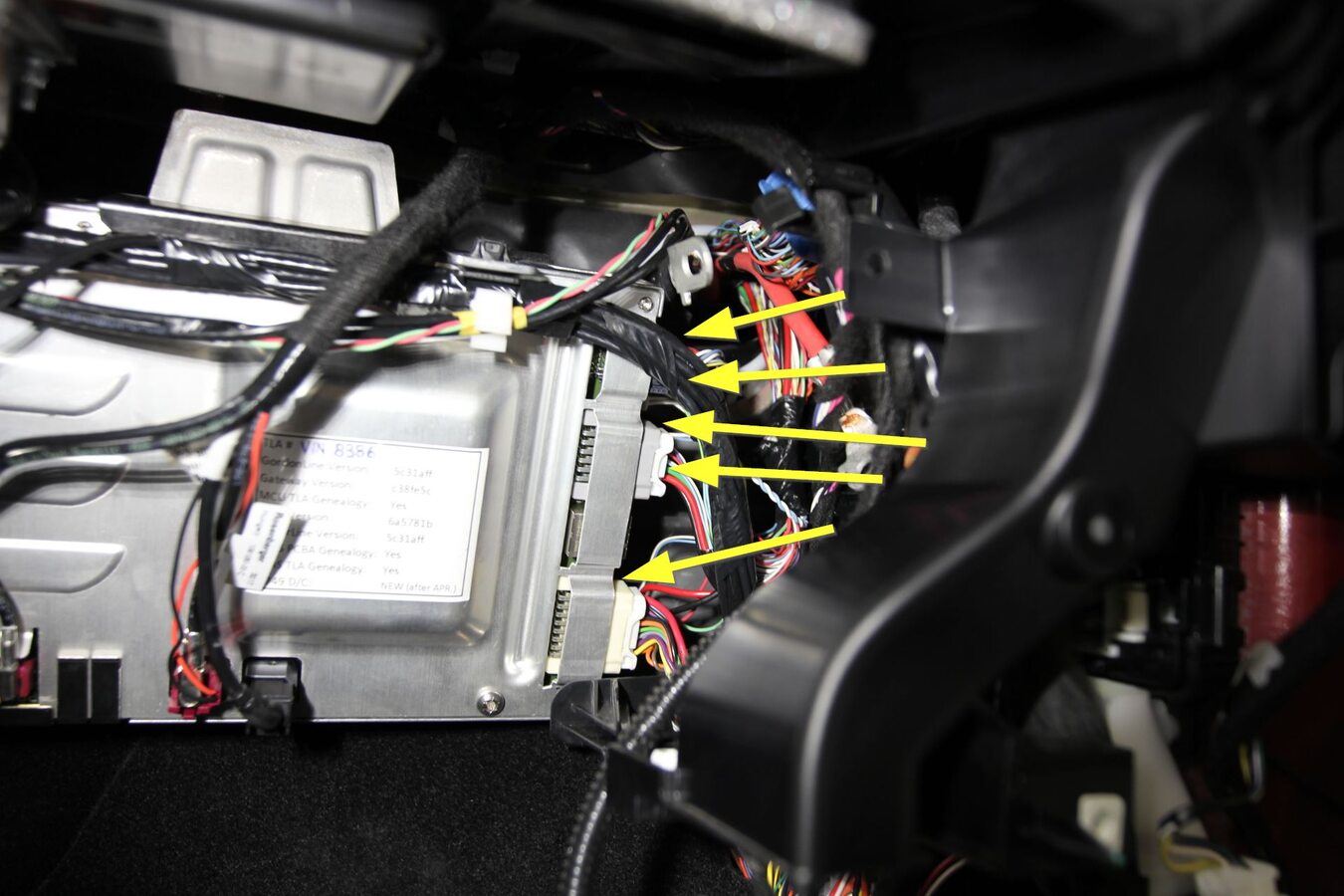

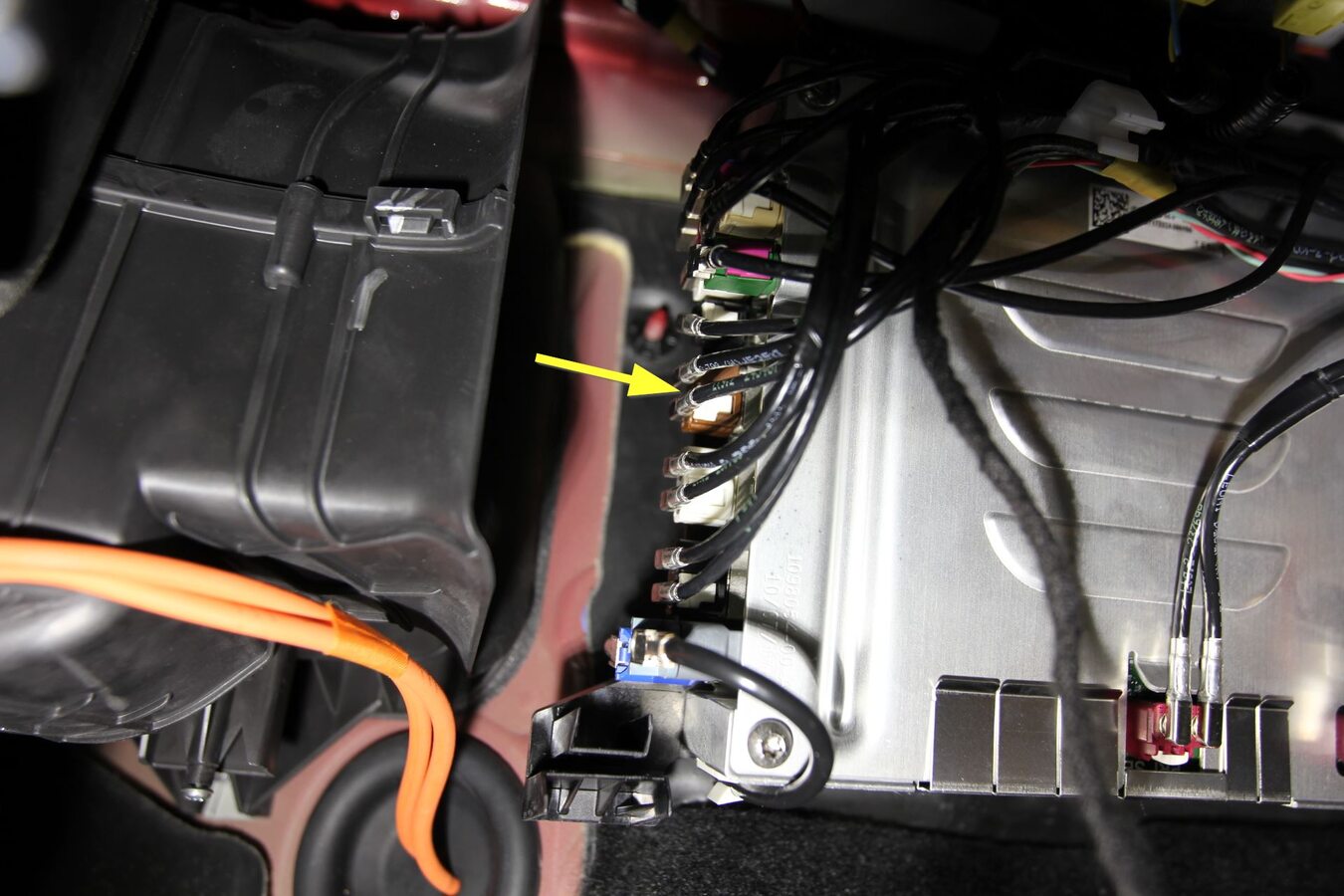

断开右前线束连接器与车载电脑的连接

注
5 个连接器

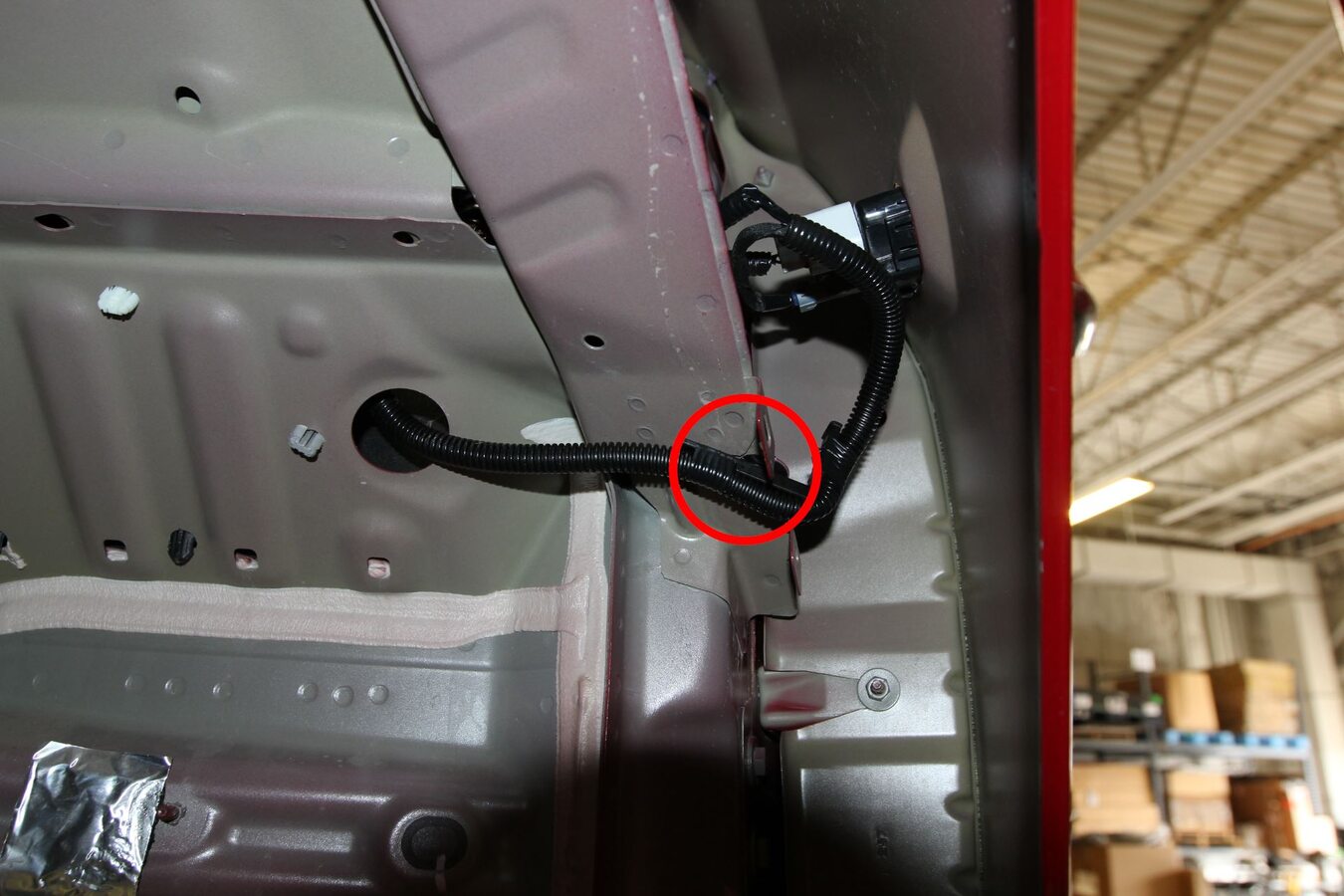

将前部线束右侧推过隔板

注
4 个卡子

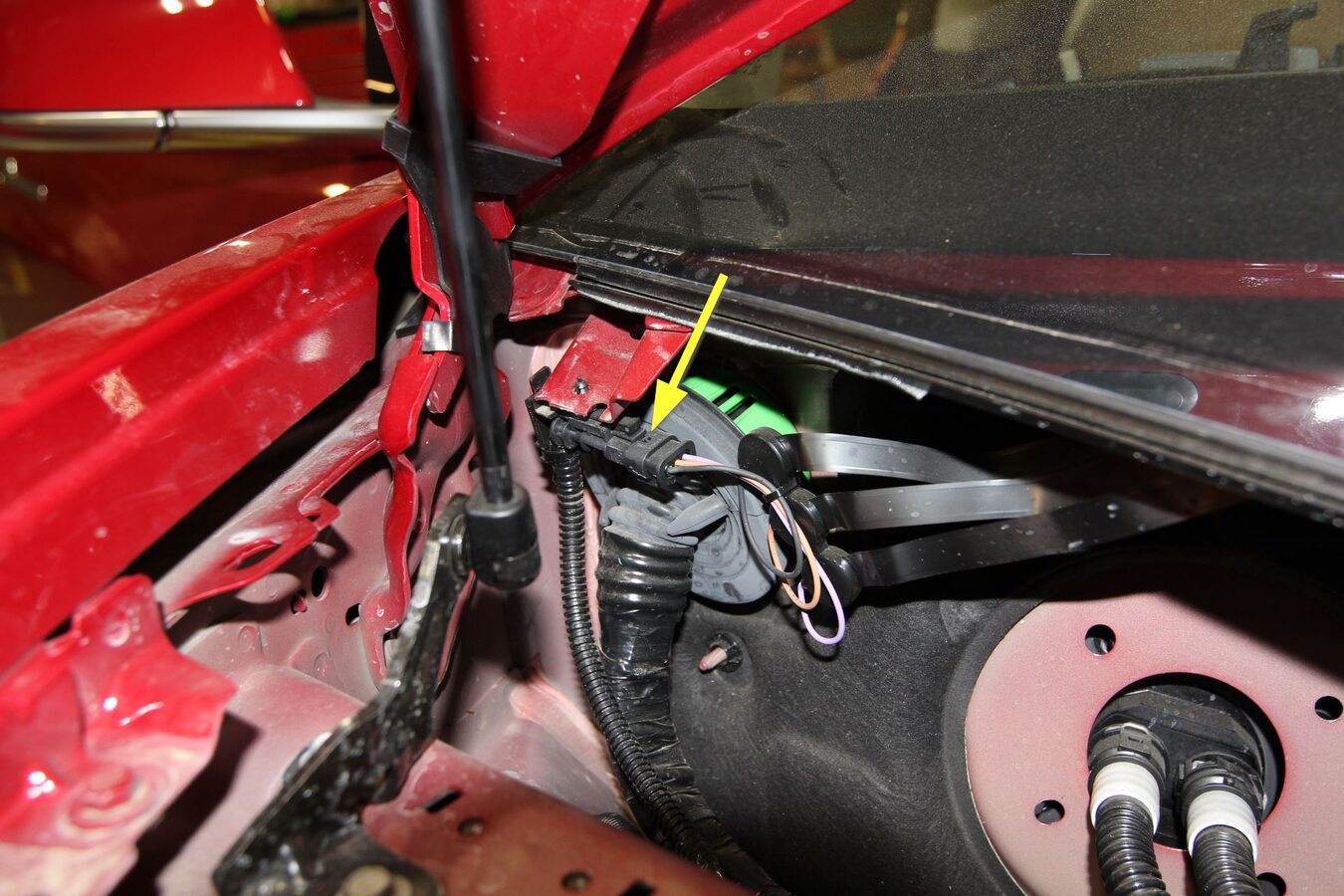

断开挡风玻璃加热器连接器

注
1 个连接器

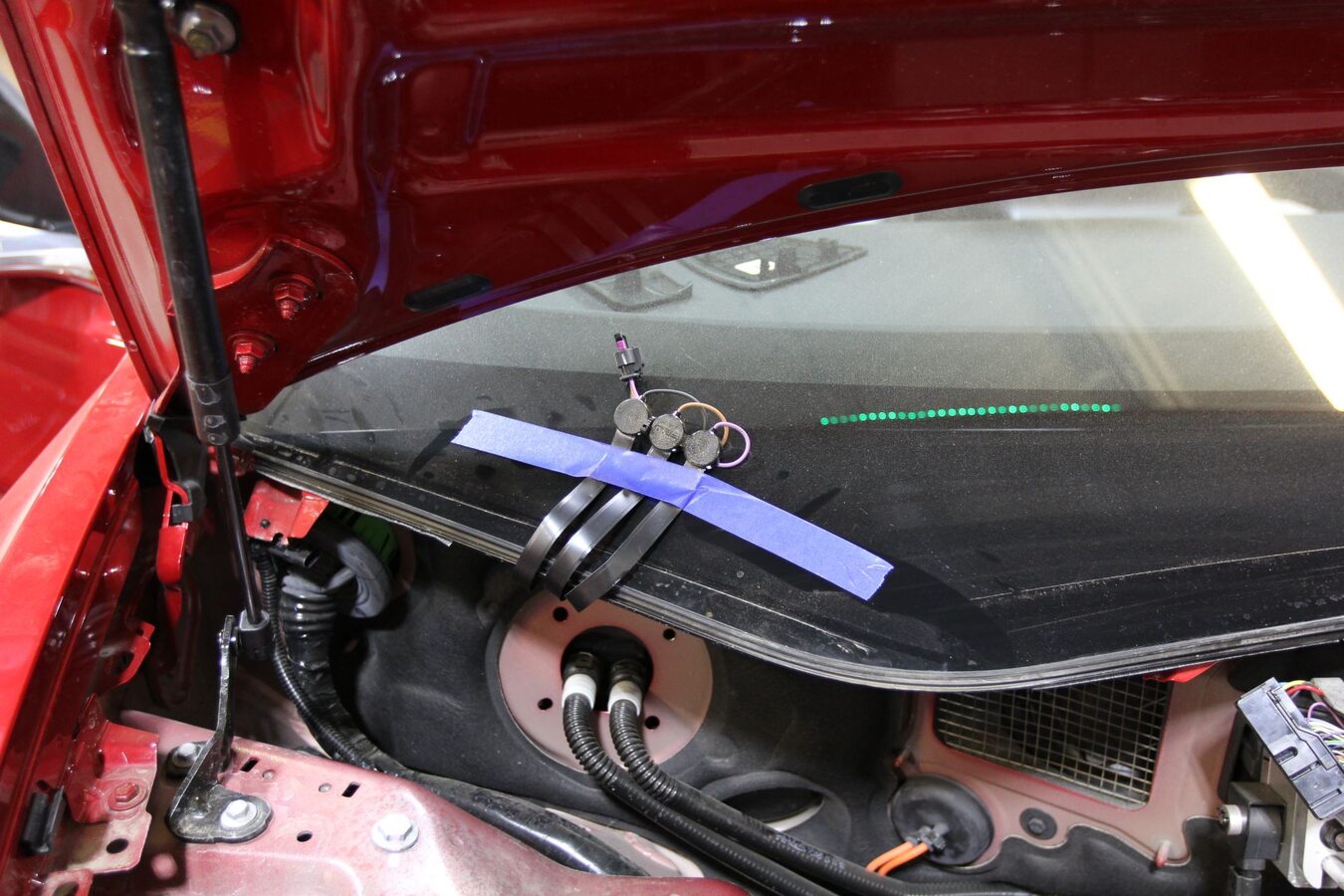

将加热器线束固定到挡风玻璃上

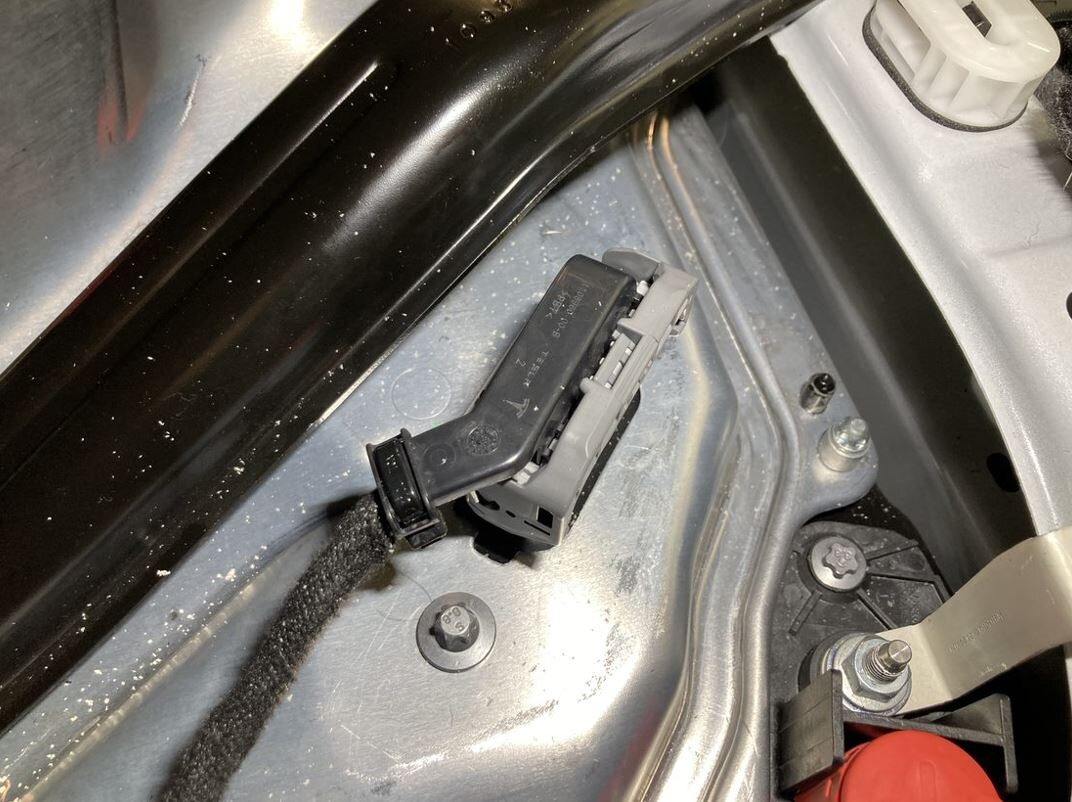

从车身上拆下前端线束挡风玻璃连接器

注
1 个夹子

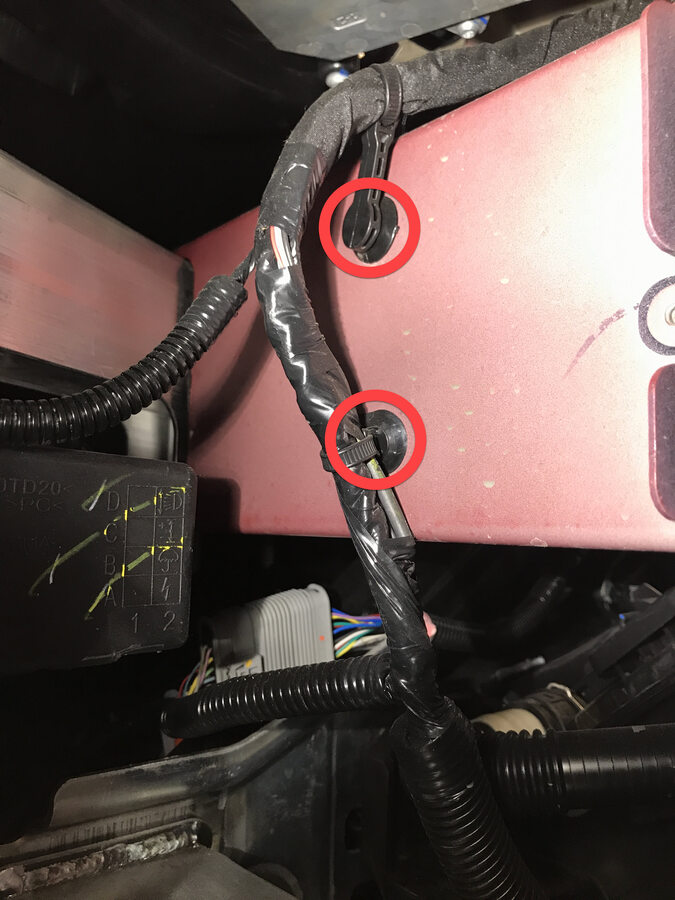

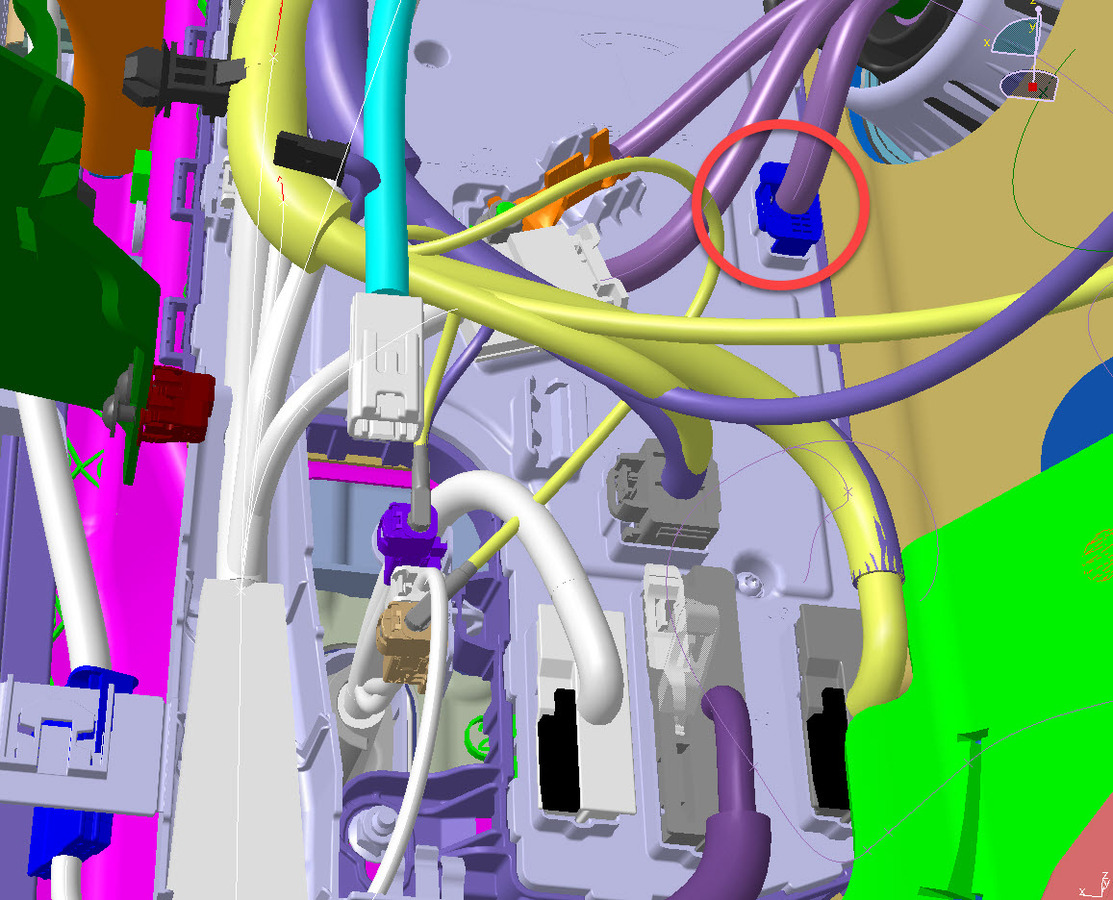

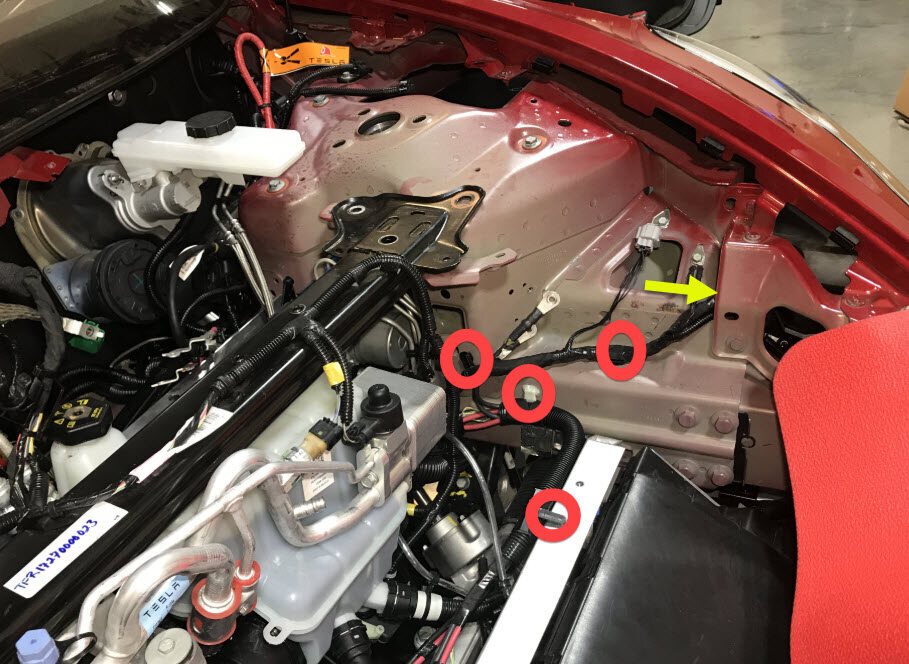

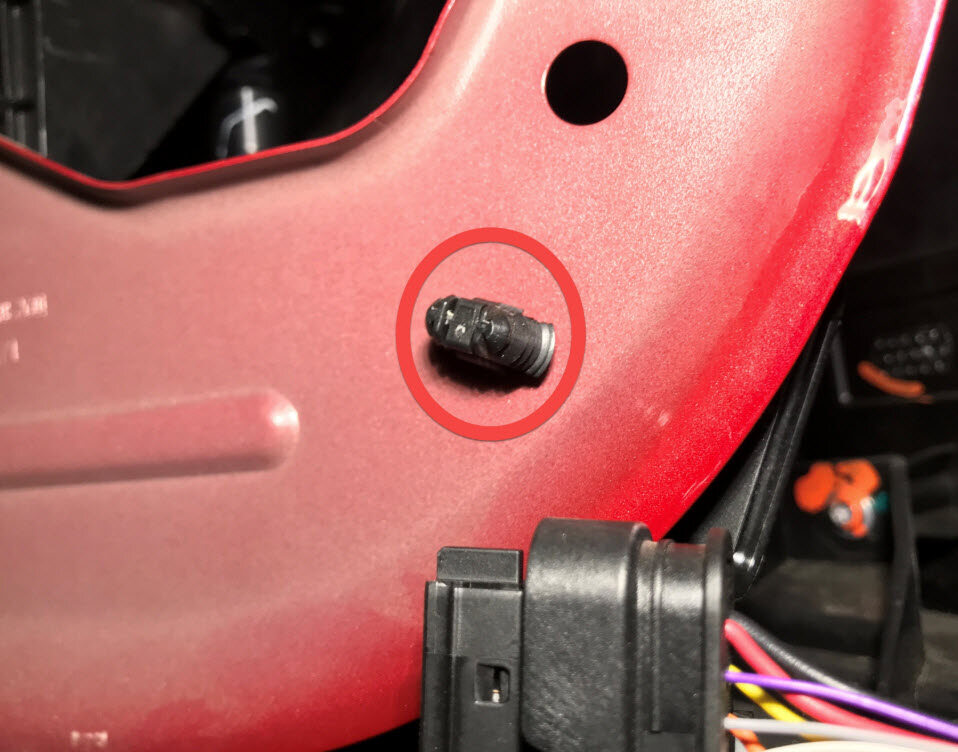

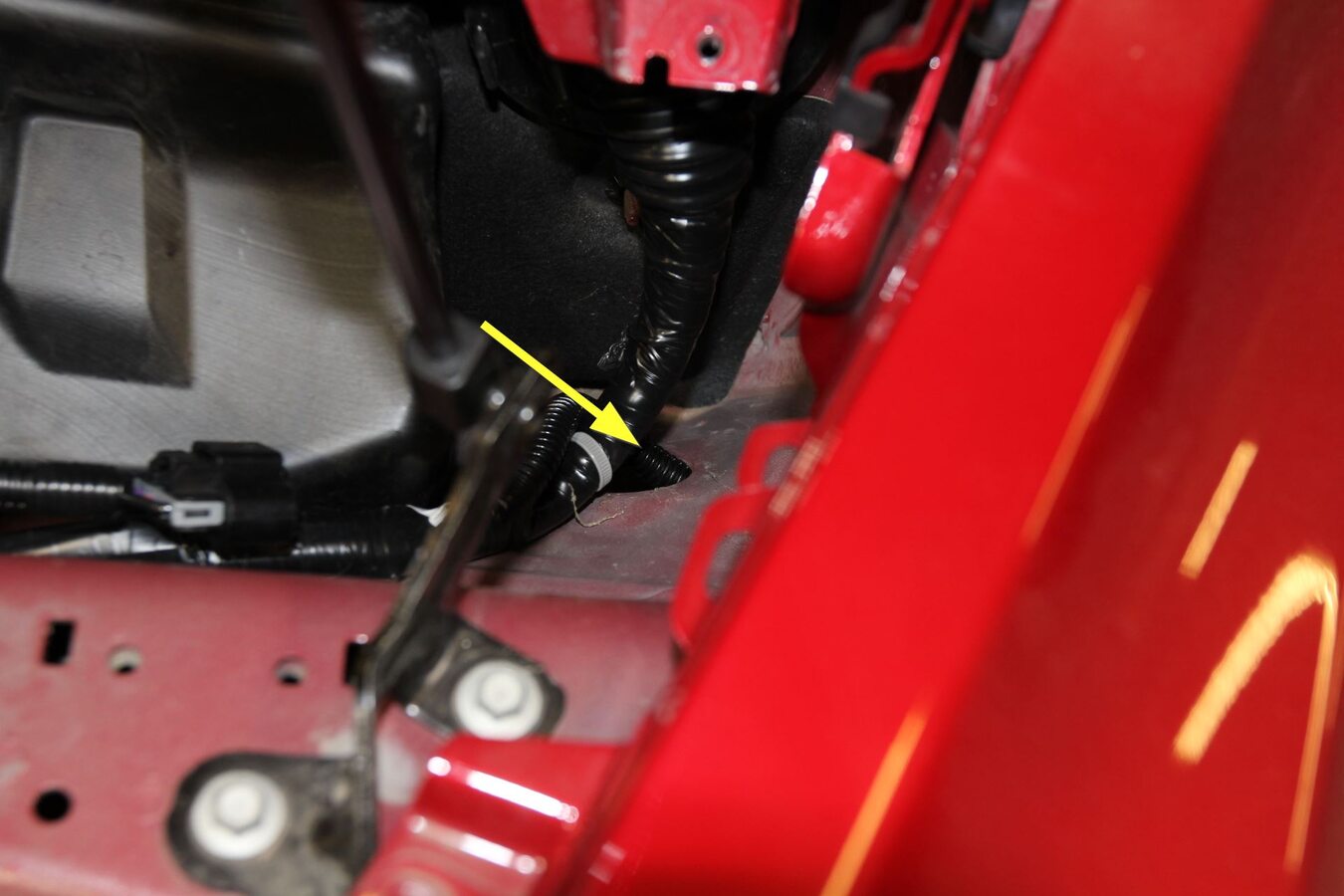

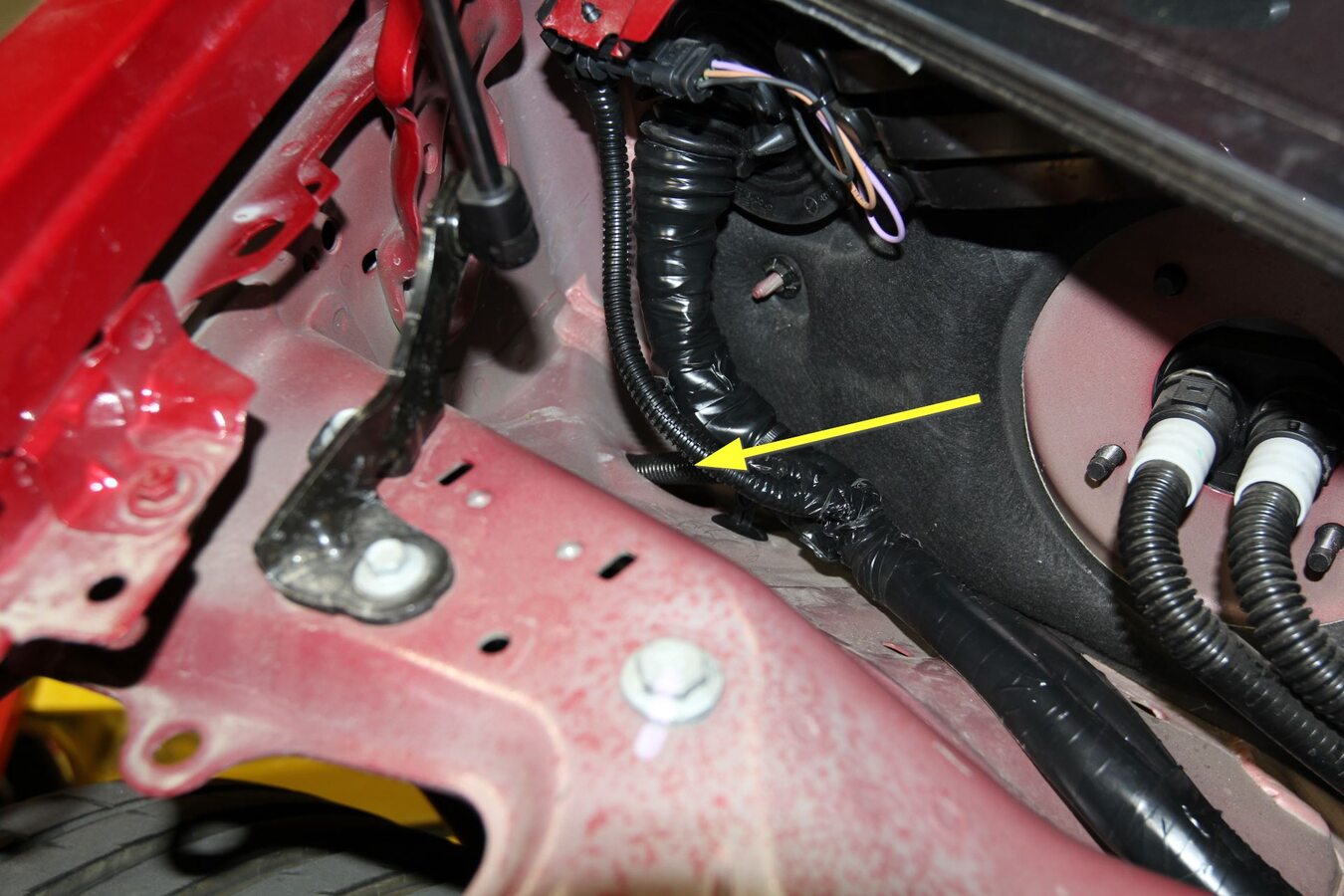

松开固定右侧减震塔后方线束的夹子

注
2 个夹子

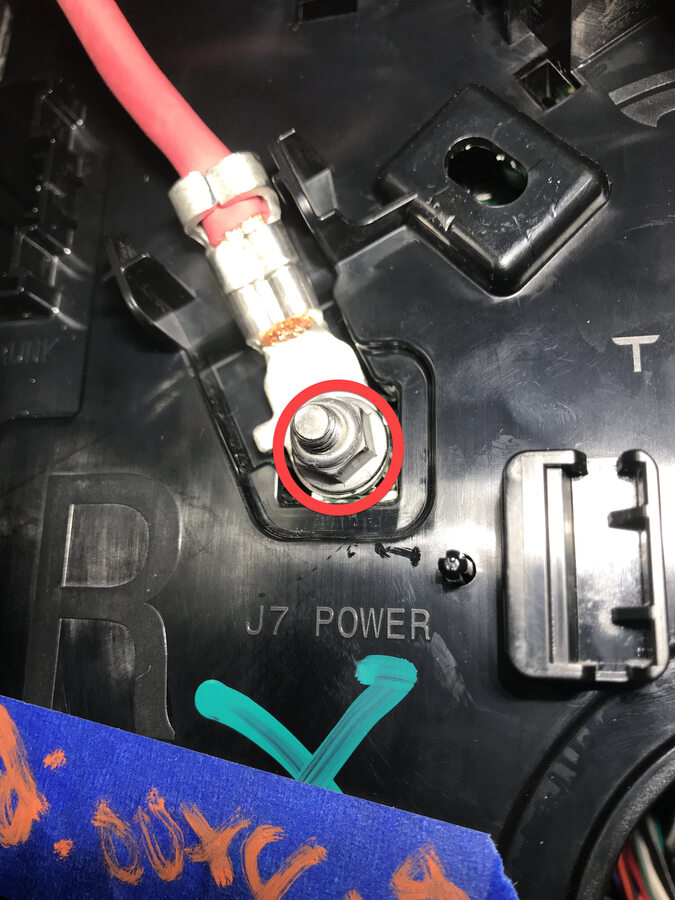

从左侧车身控制器上拆下 12V 电源电缆

注
1 个耐落螺母，10 毫米，8.5 Nm；弃用耐落螺母

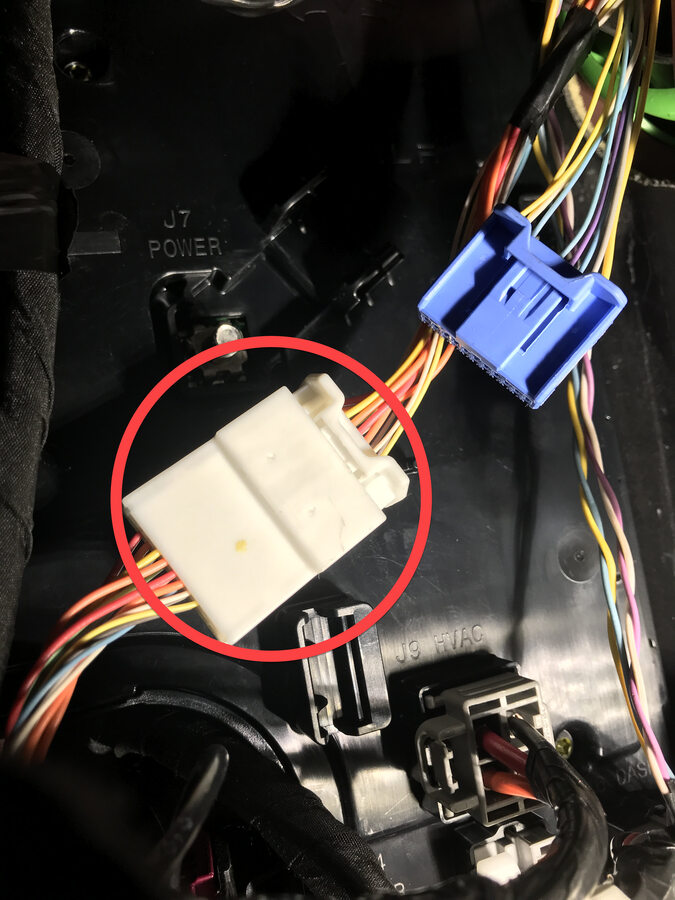

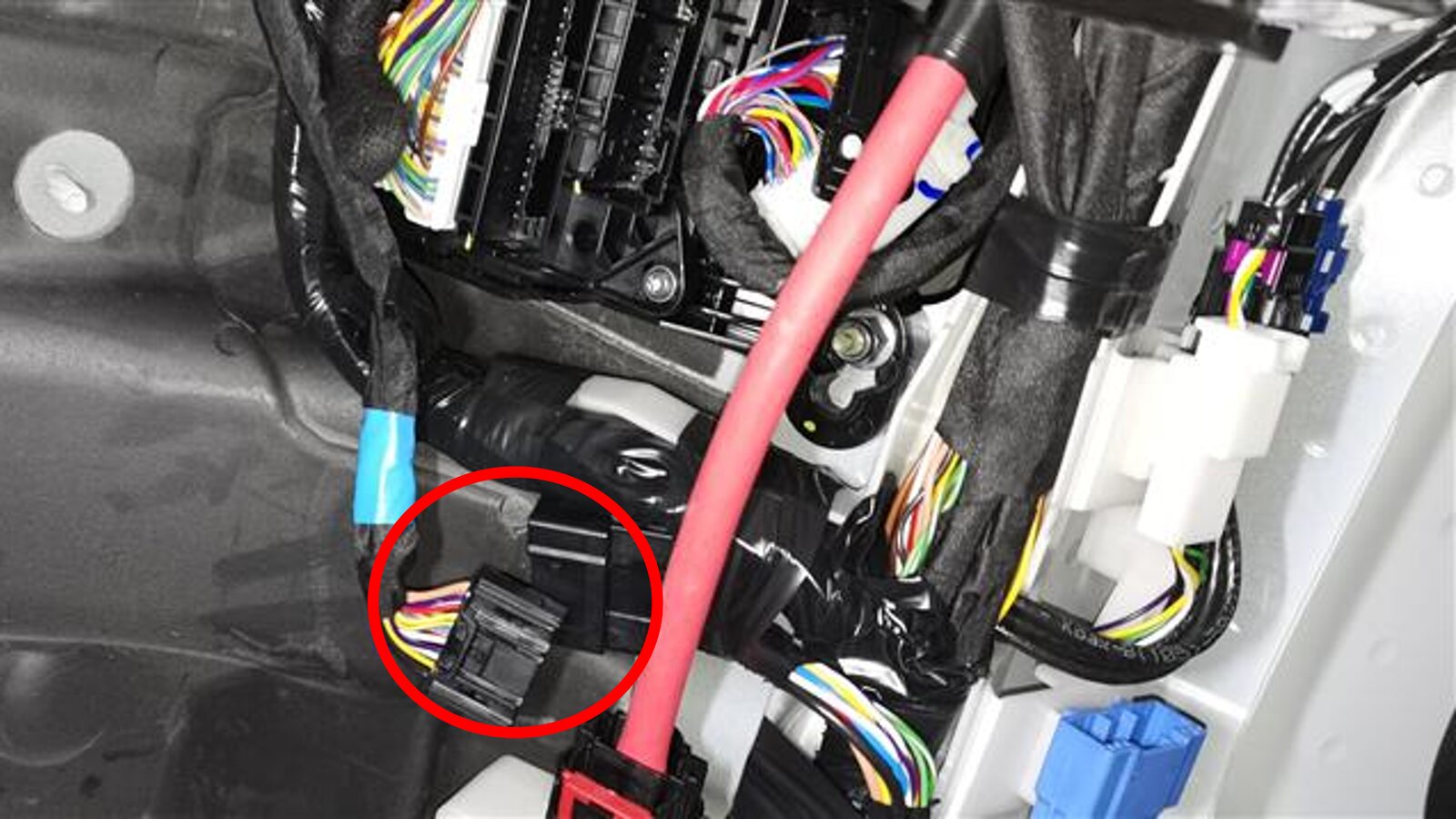

断开前部线束白色连接器 X909 与左侧车身线束的连接，然后将其与左侧车身控制器分开

注
1 个连接器，1 个卡子
断开前备箱连接器与左侧车身控制器的连接

注
1 个连接器，J8
将前部线束左侧推过隔板

注
4 个卡子

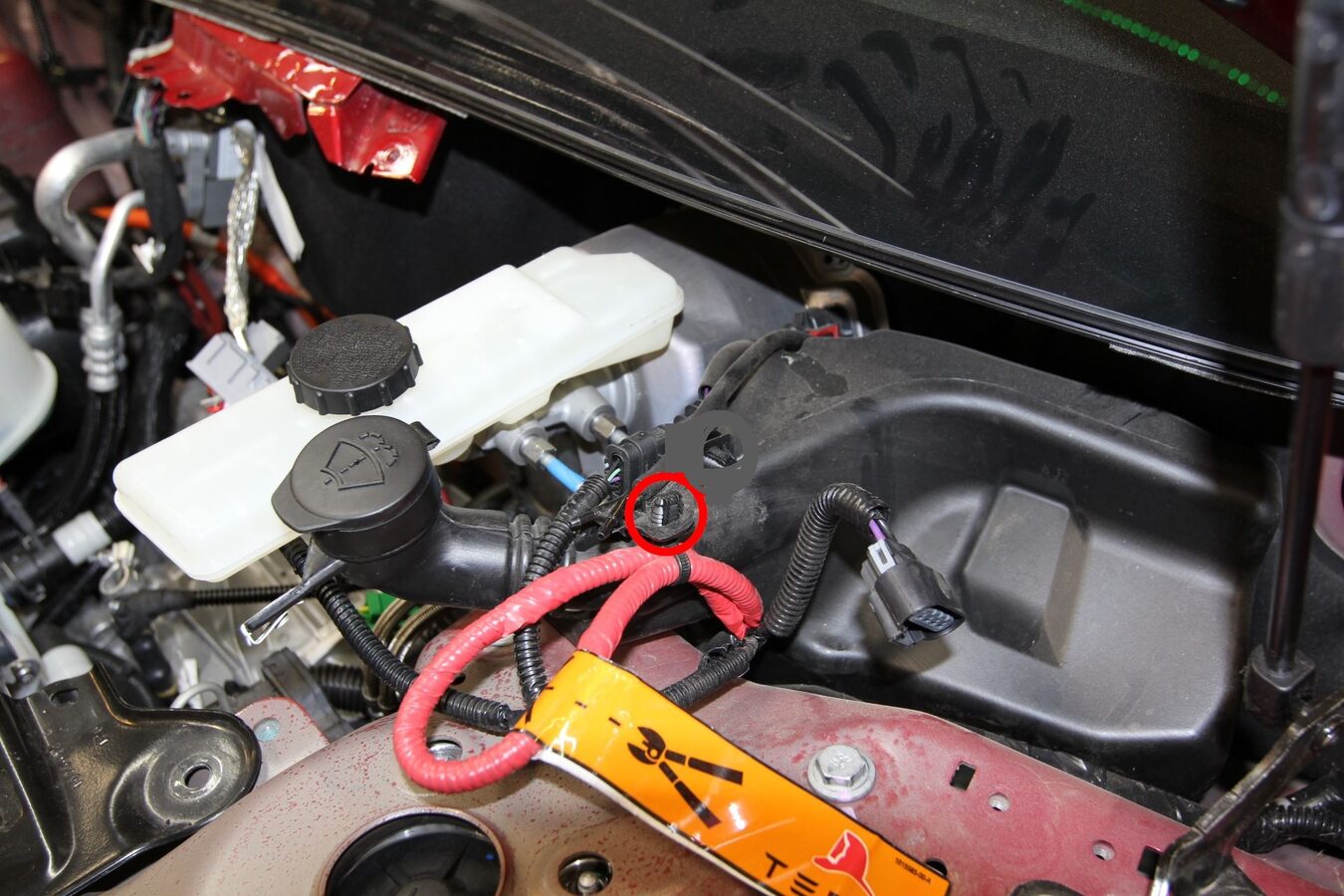

从清洗器储液罐上拆下前部线束夹

注
1 个夹子

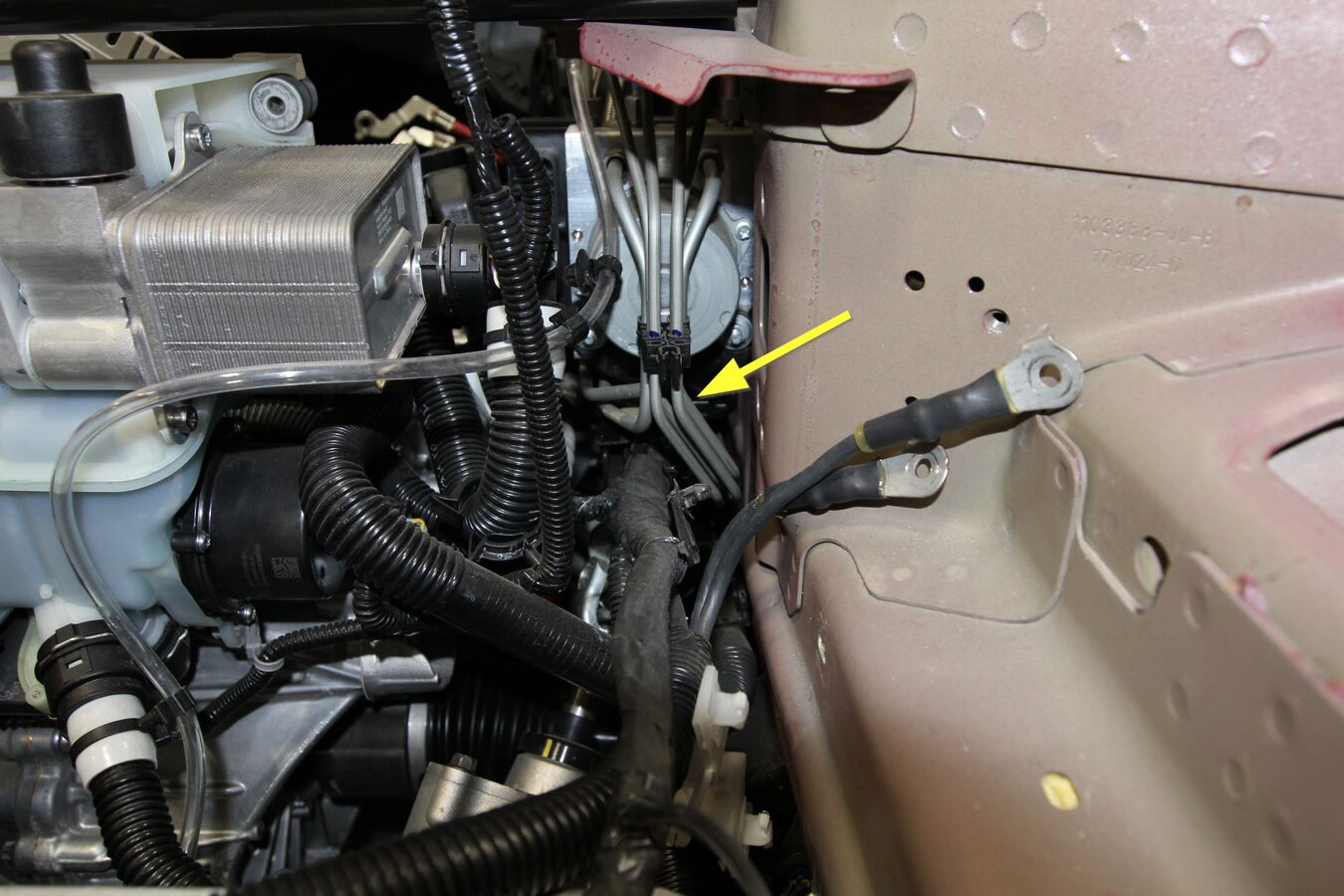

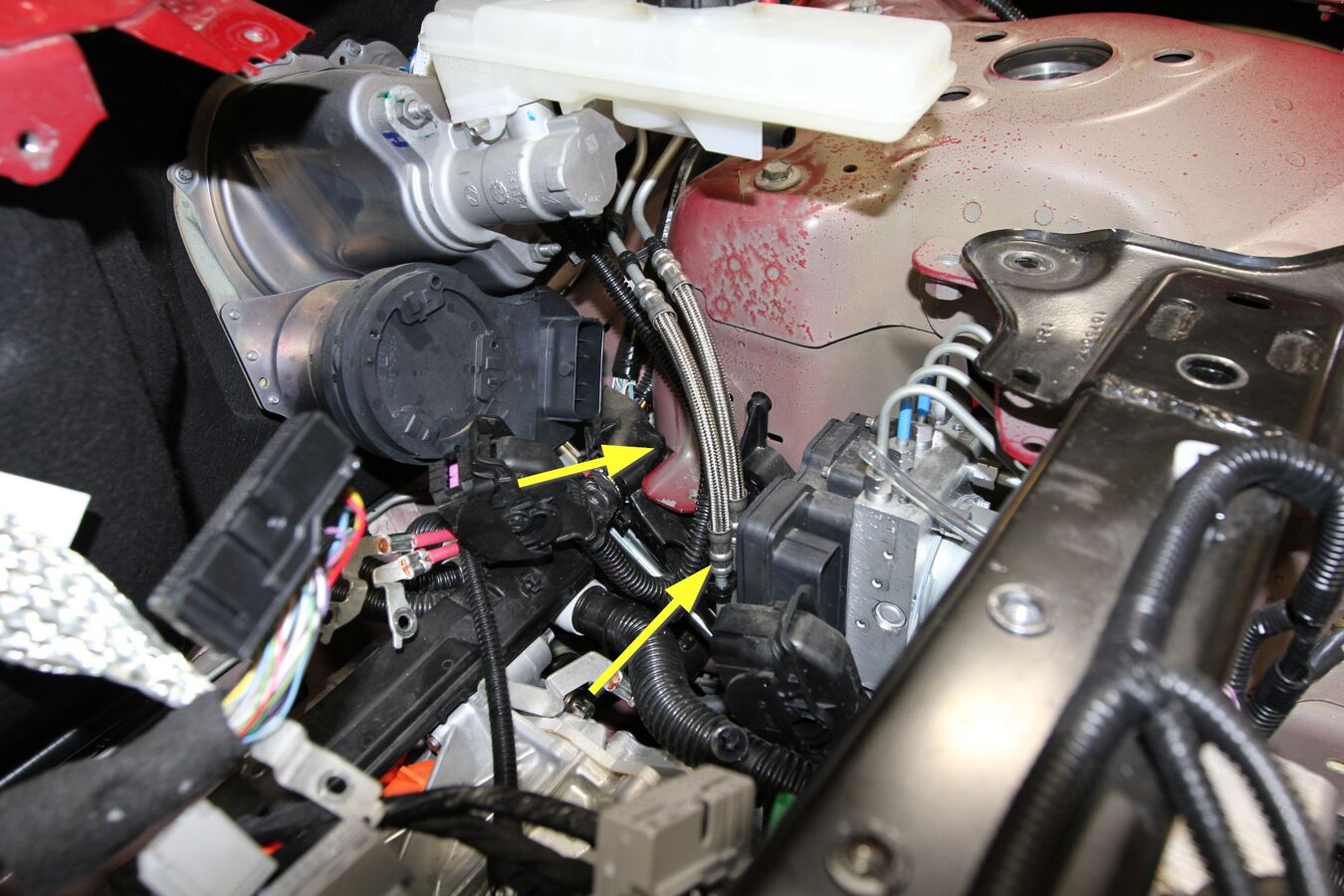

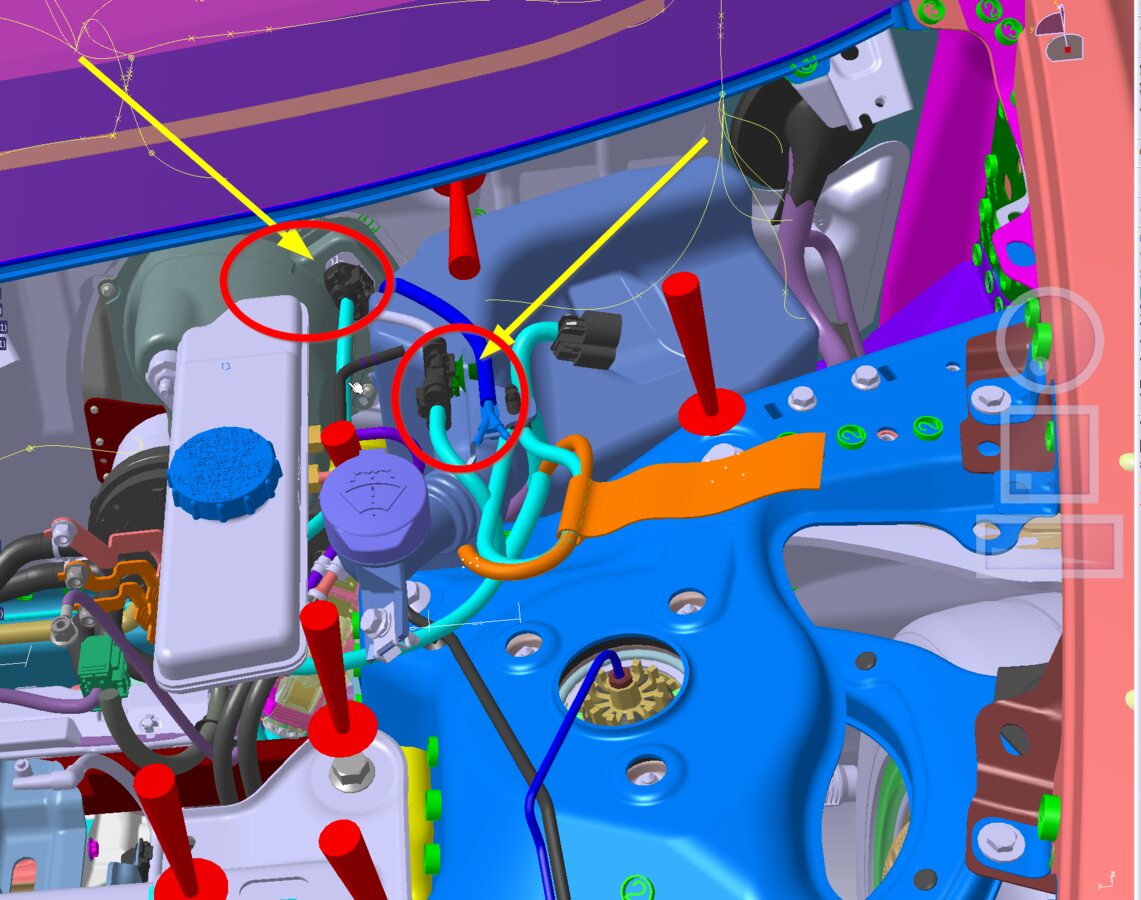

断开前部线束连接器与制动助力器区域的连接

注
3 个连接器；清洗器储液罐；制动液液位传感器；制动助力器

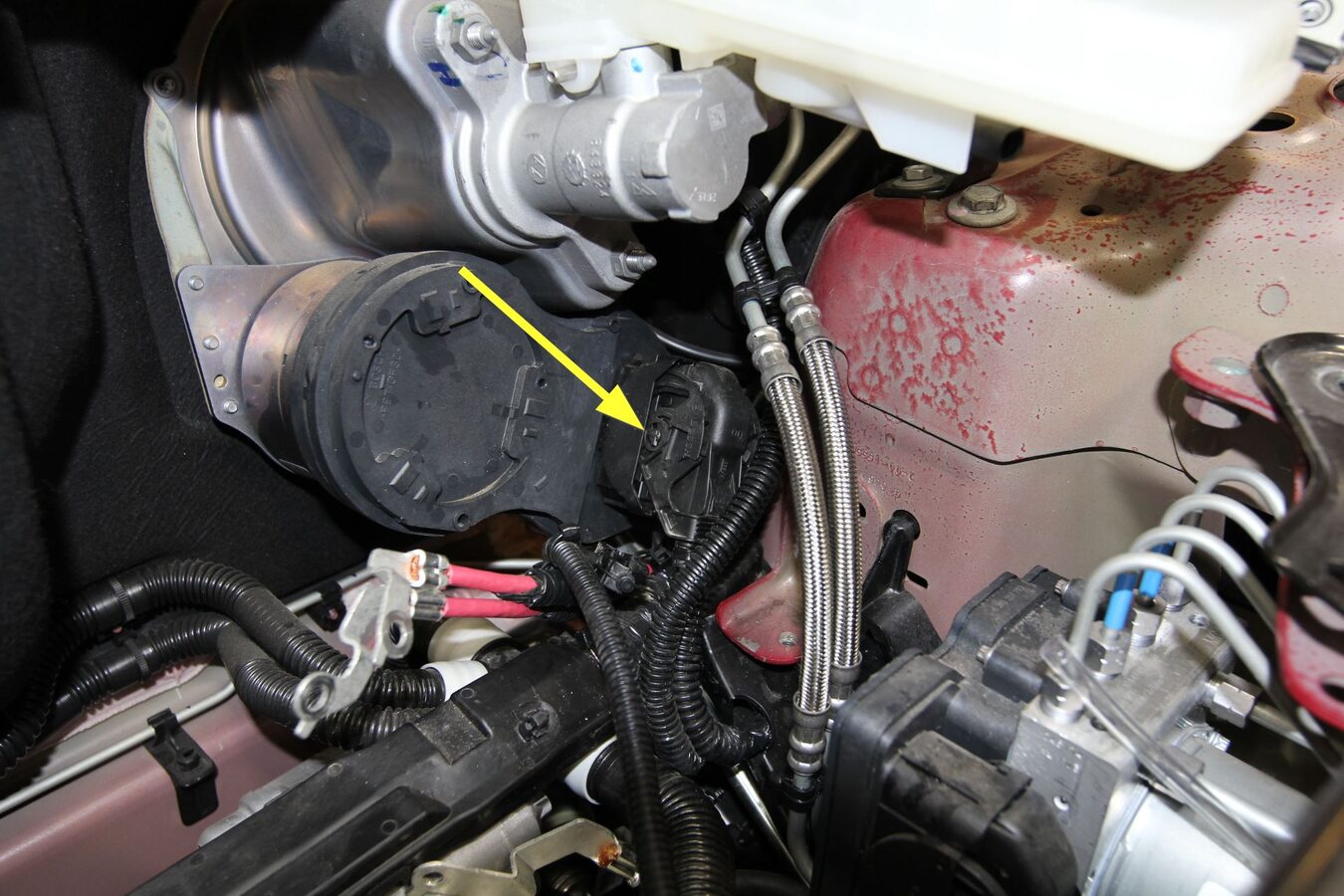

断开制动助力器下部连接器

注
1 个连接器
断开液压控制单元连接器

注
1 个连接器；断开锁片并向上拉动连接器以将其松开

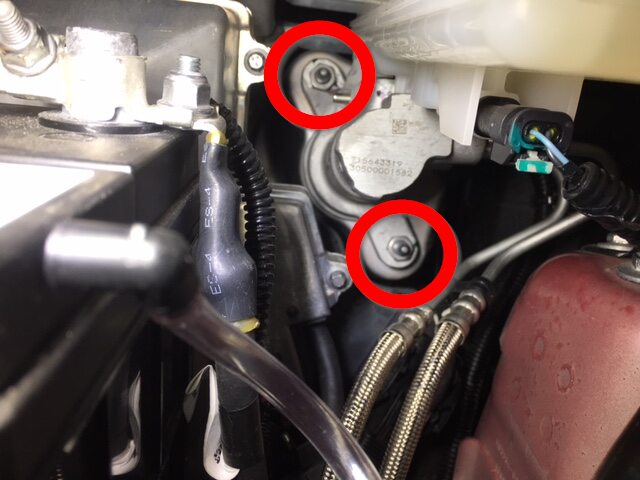

拆卸将制动主缸固定到制动助力器的螺母

注
2 个螺母，13毫米，20 Nm

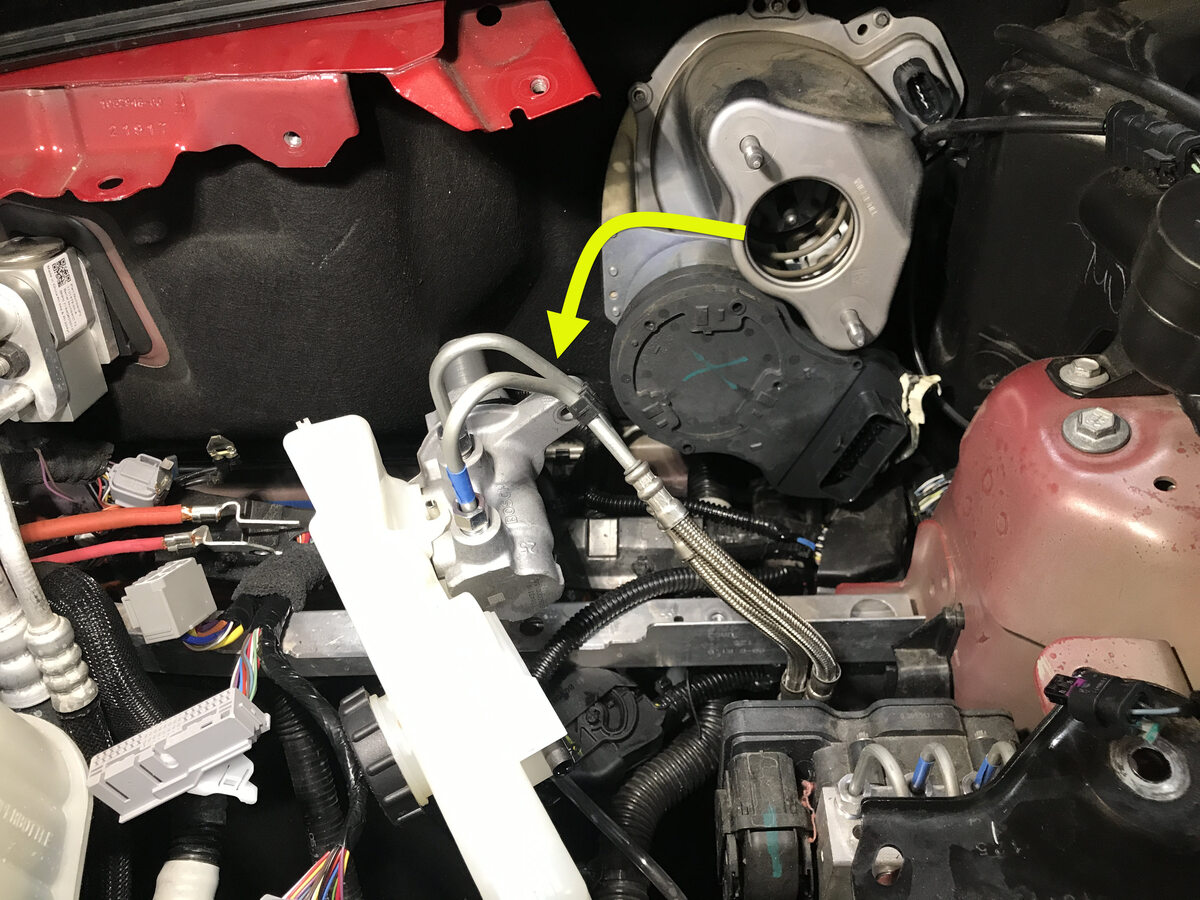

从 iBooster 上松开制动主缸并移到一旁

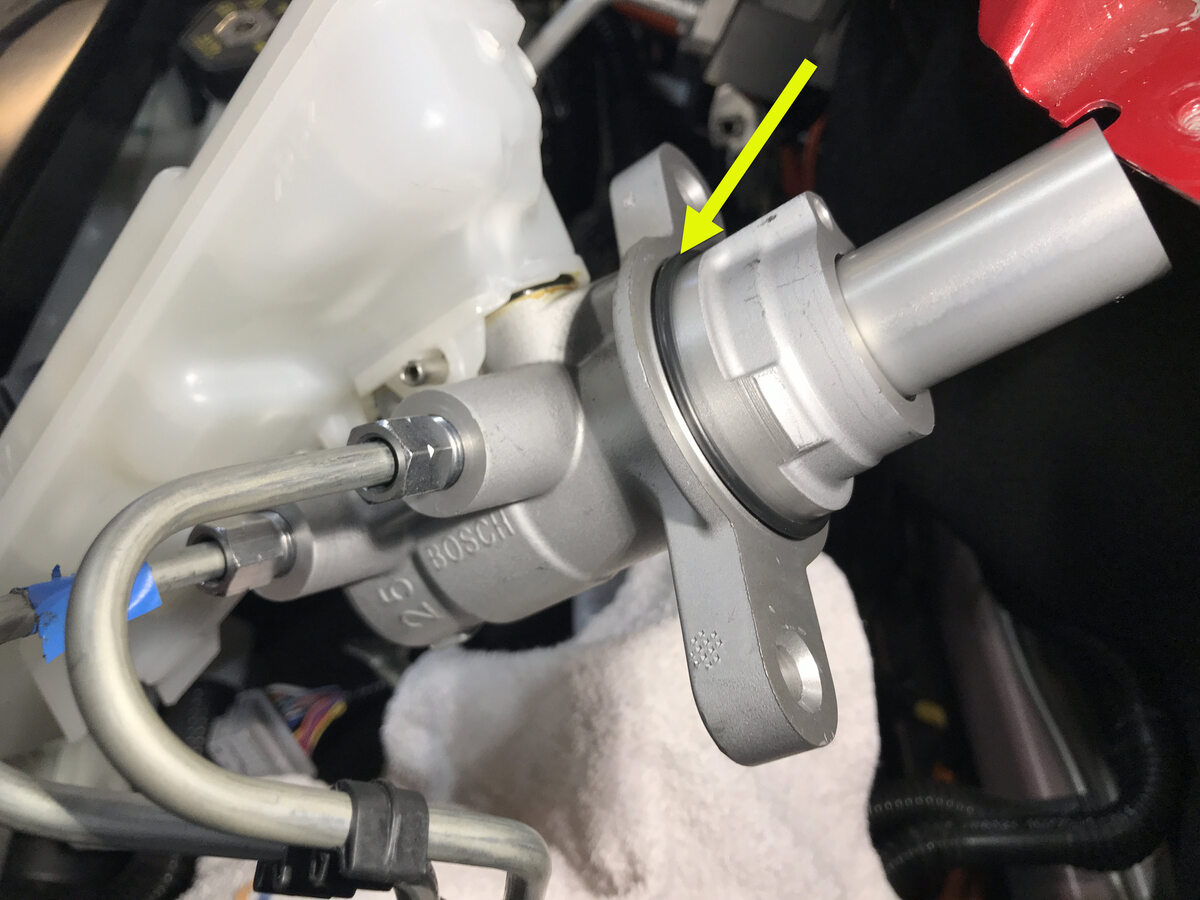

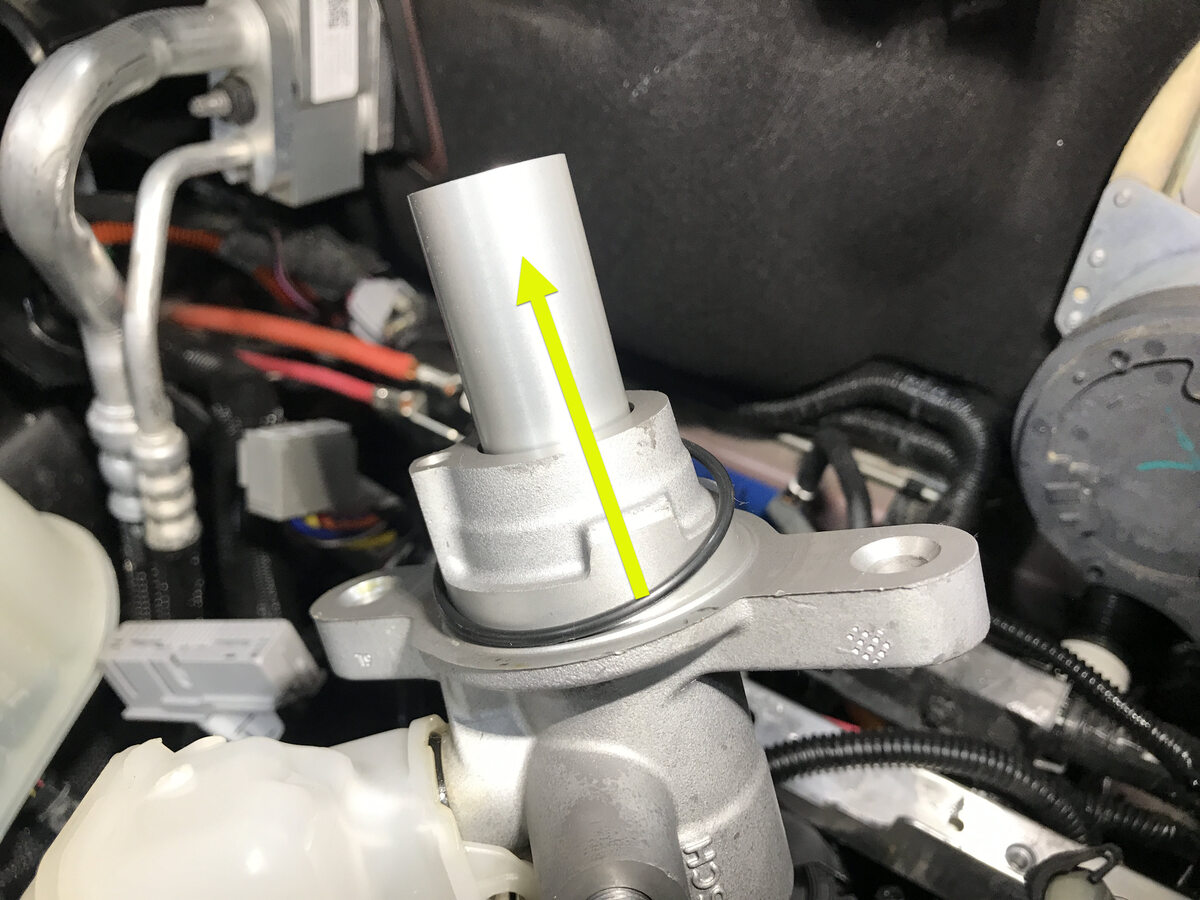

从制动主缸上拆下 O 型环

注
1 个 O 型环；拆下后弃用

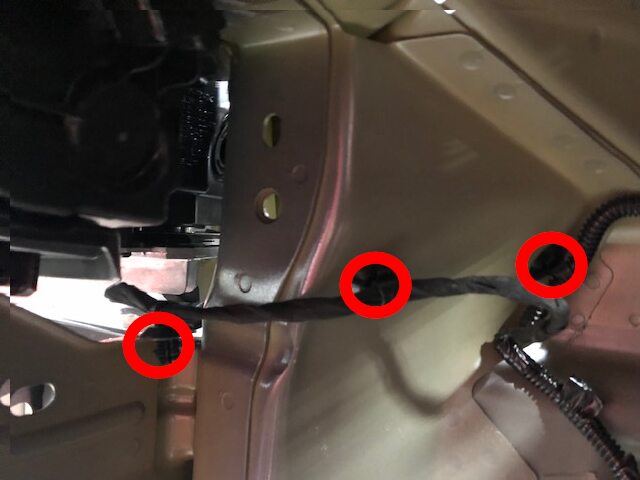

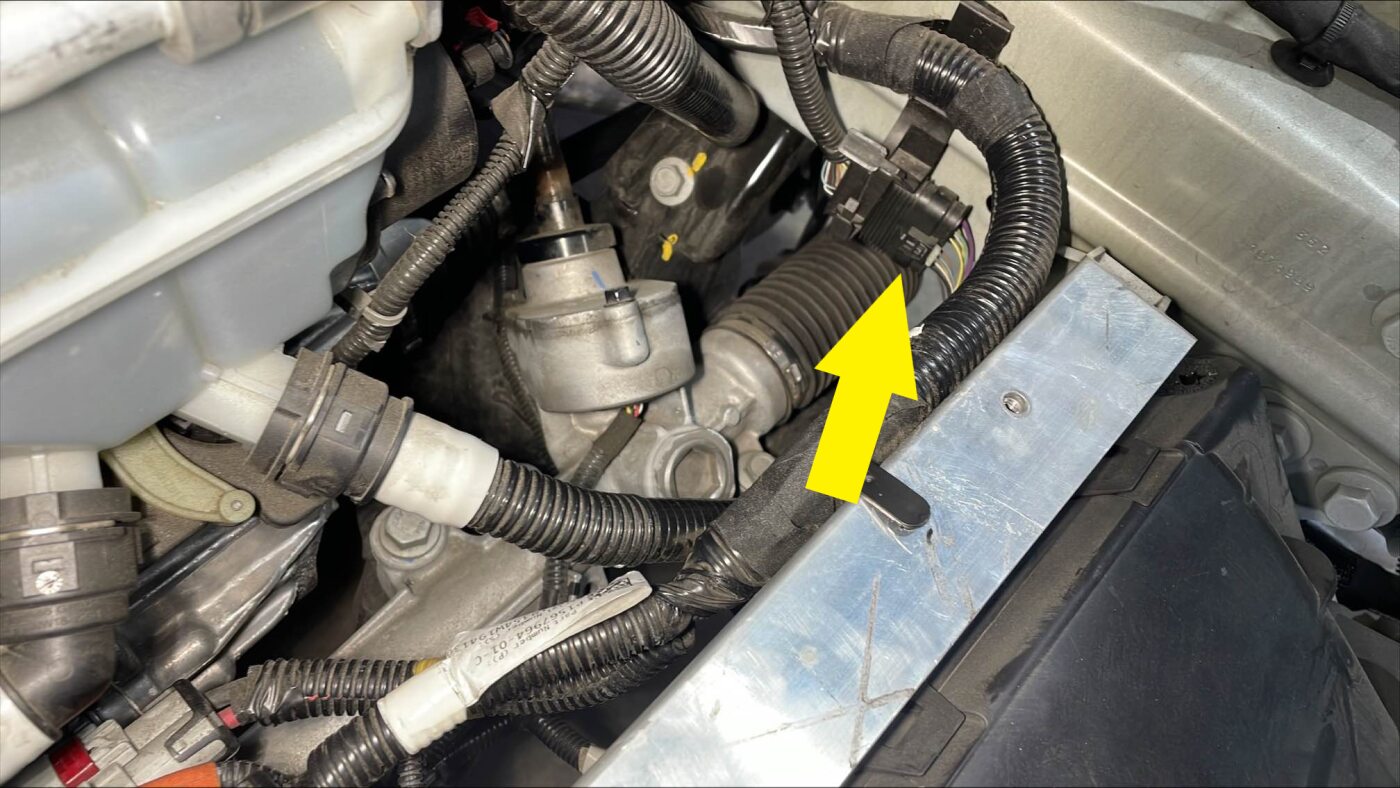

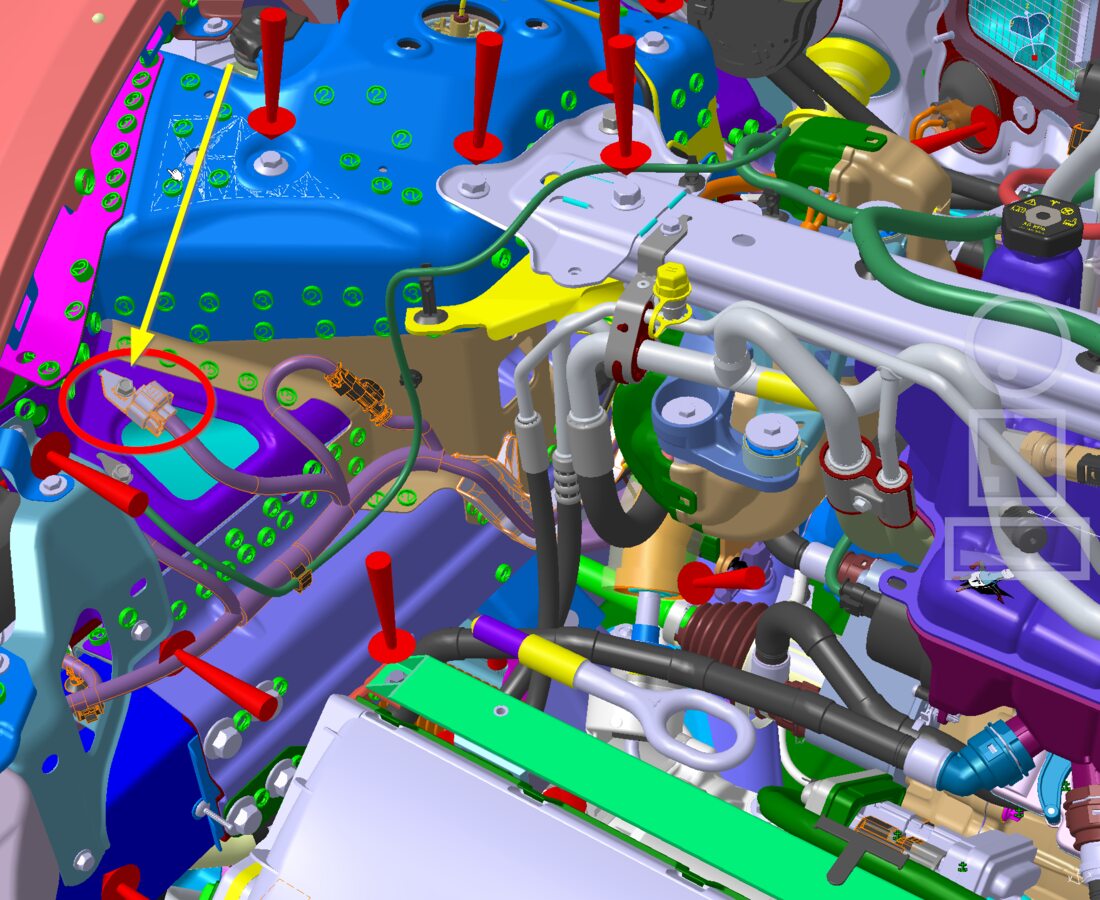

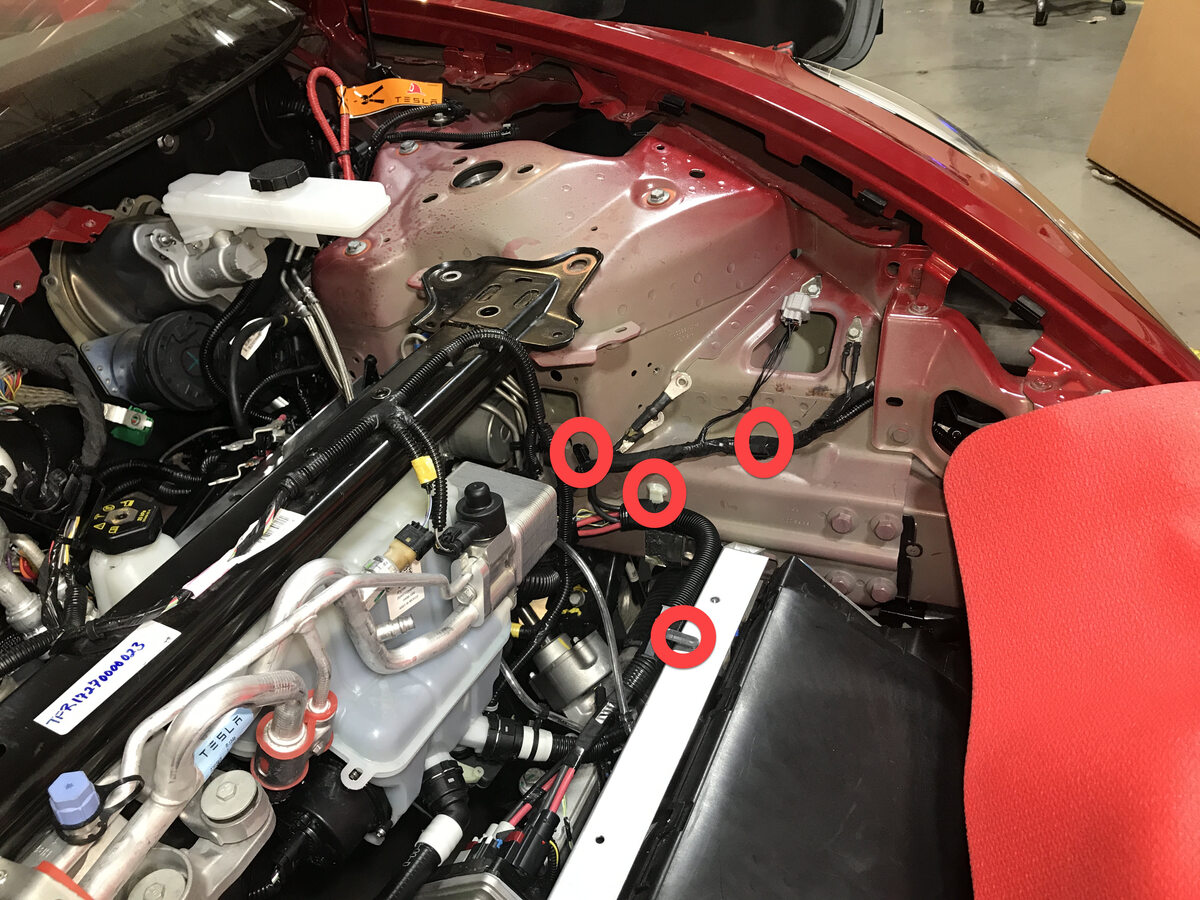

拆卸左前车架纵梁区域周围的前部线束夹

注
5 个卡子

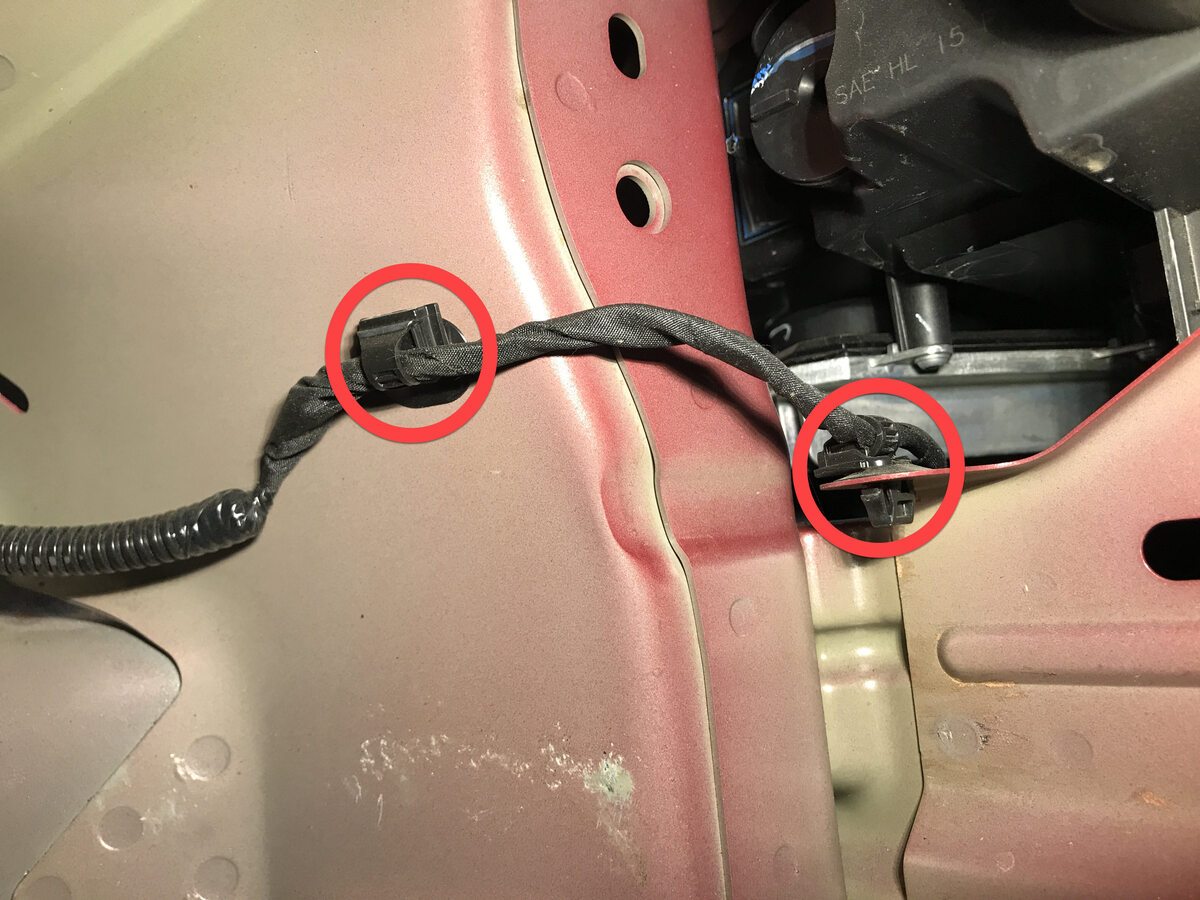

拆卸左前照灯区域周围的前部线束夹

注
2 个夹子

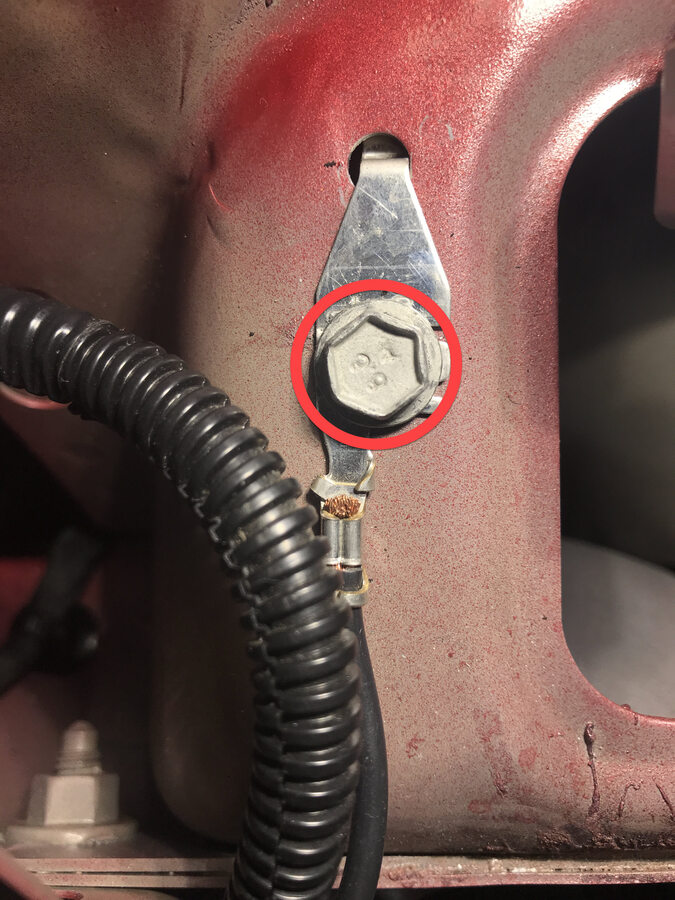

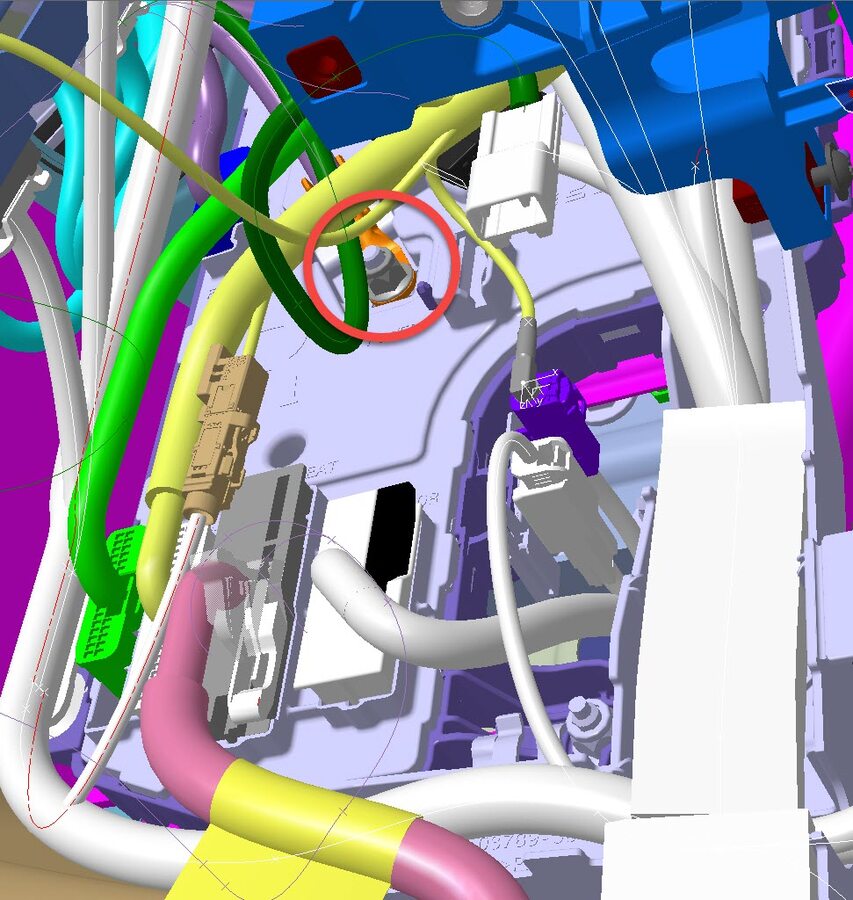

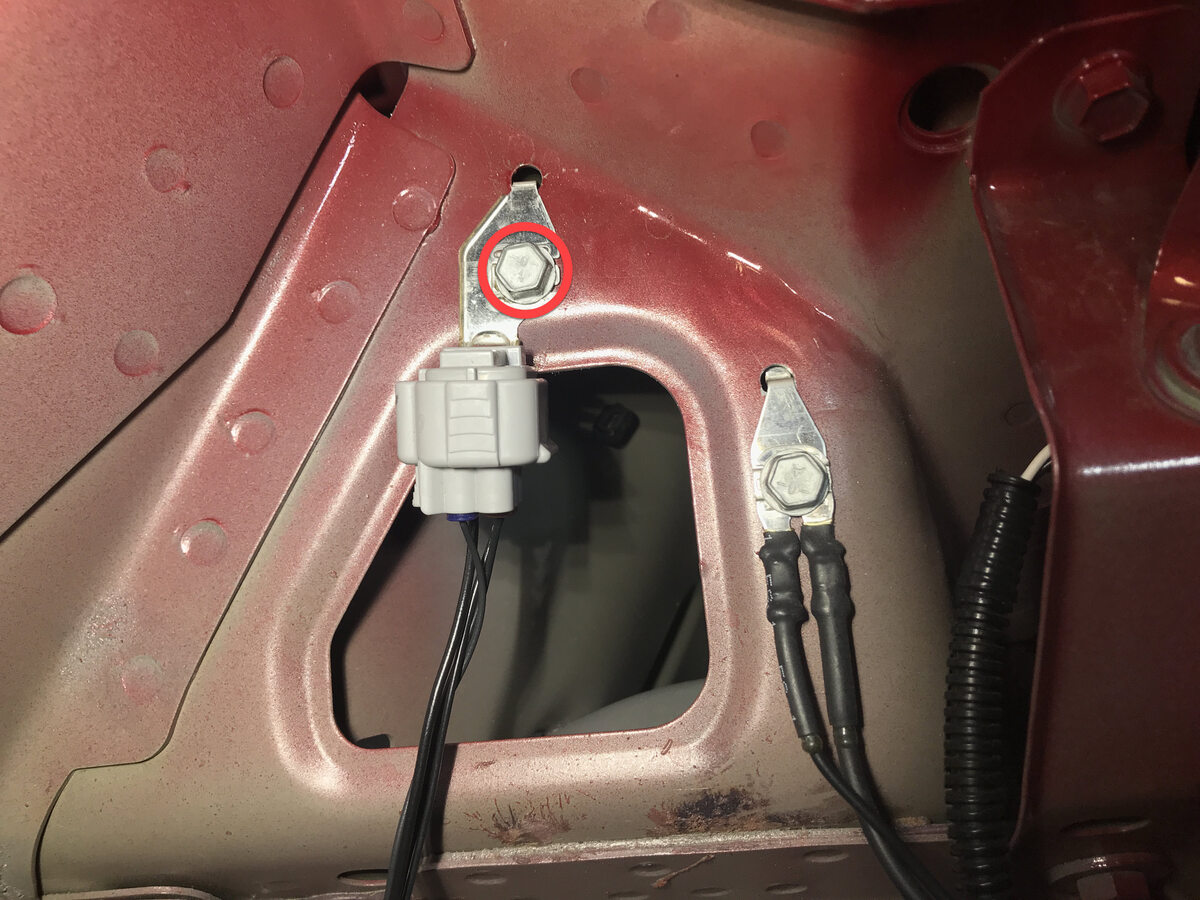

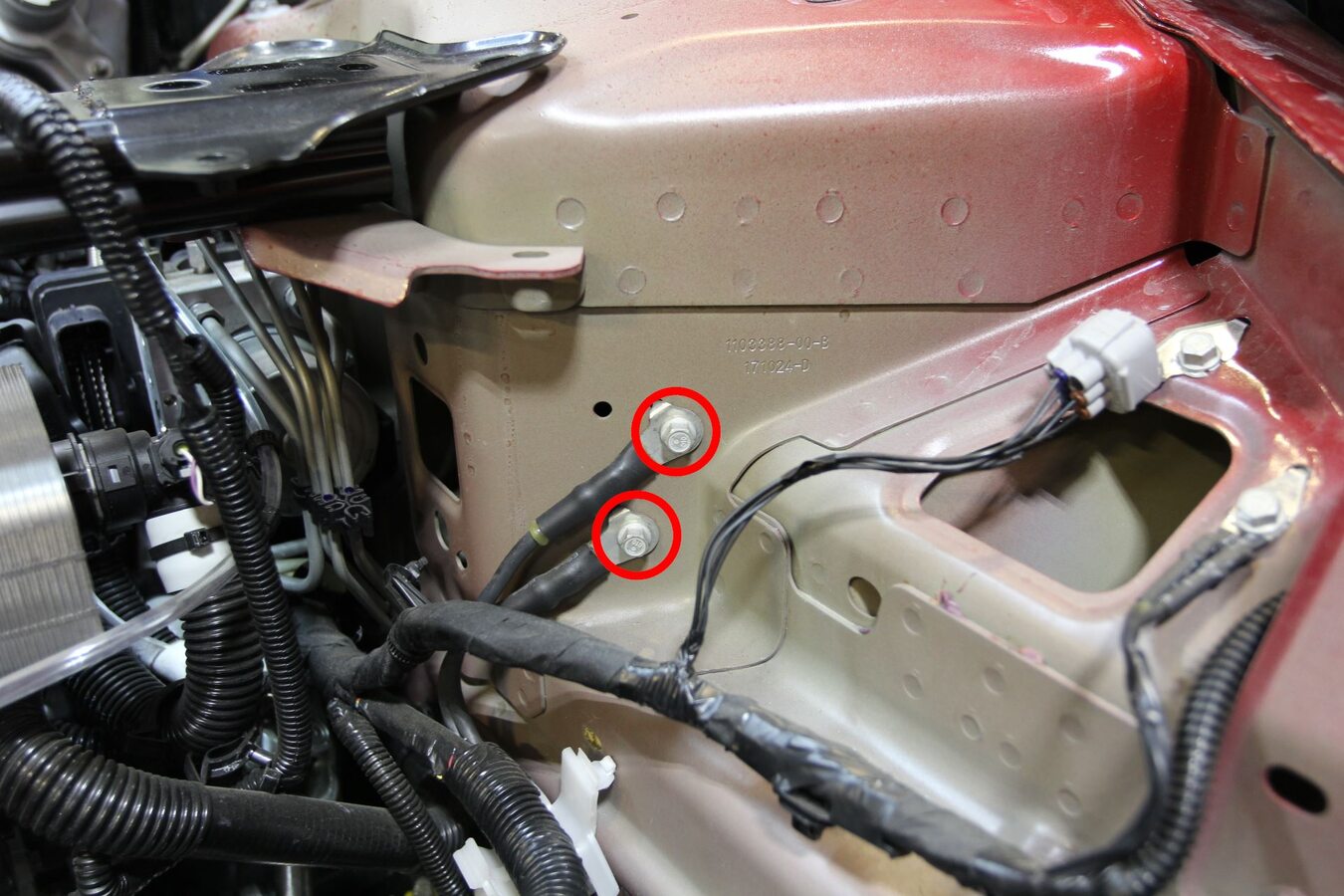

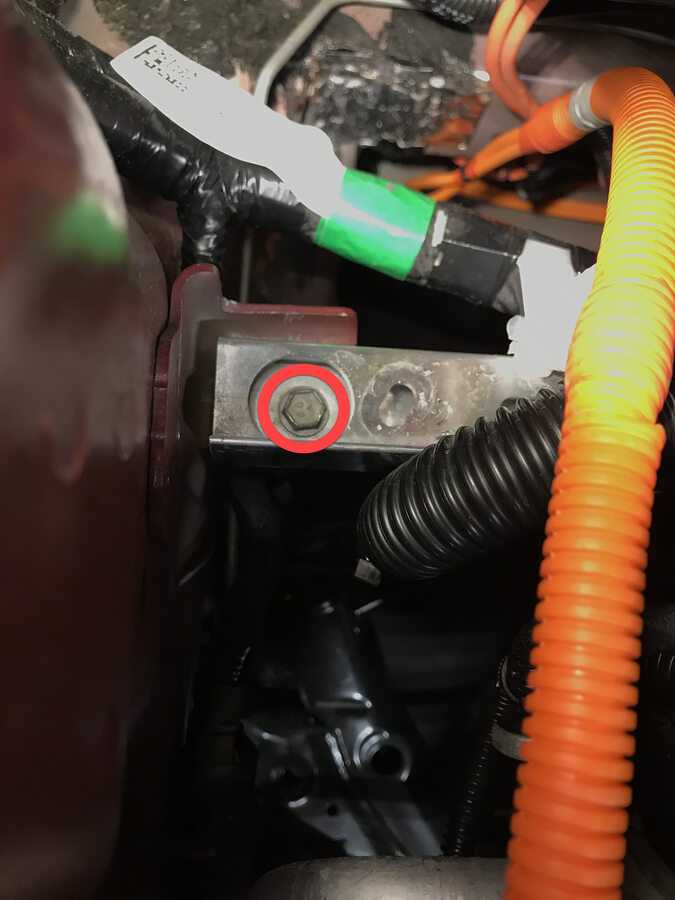

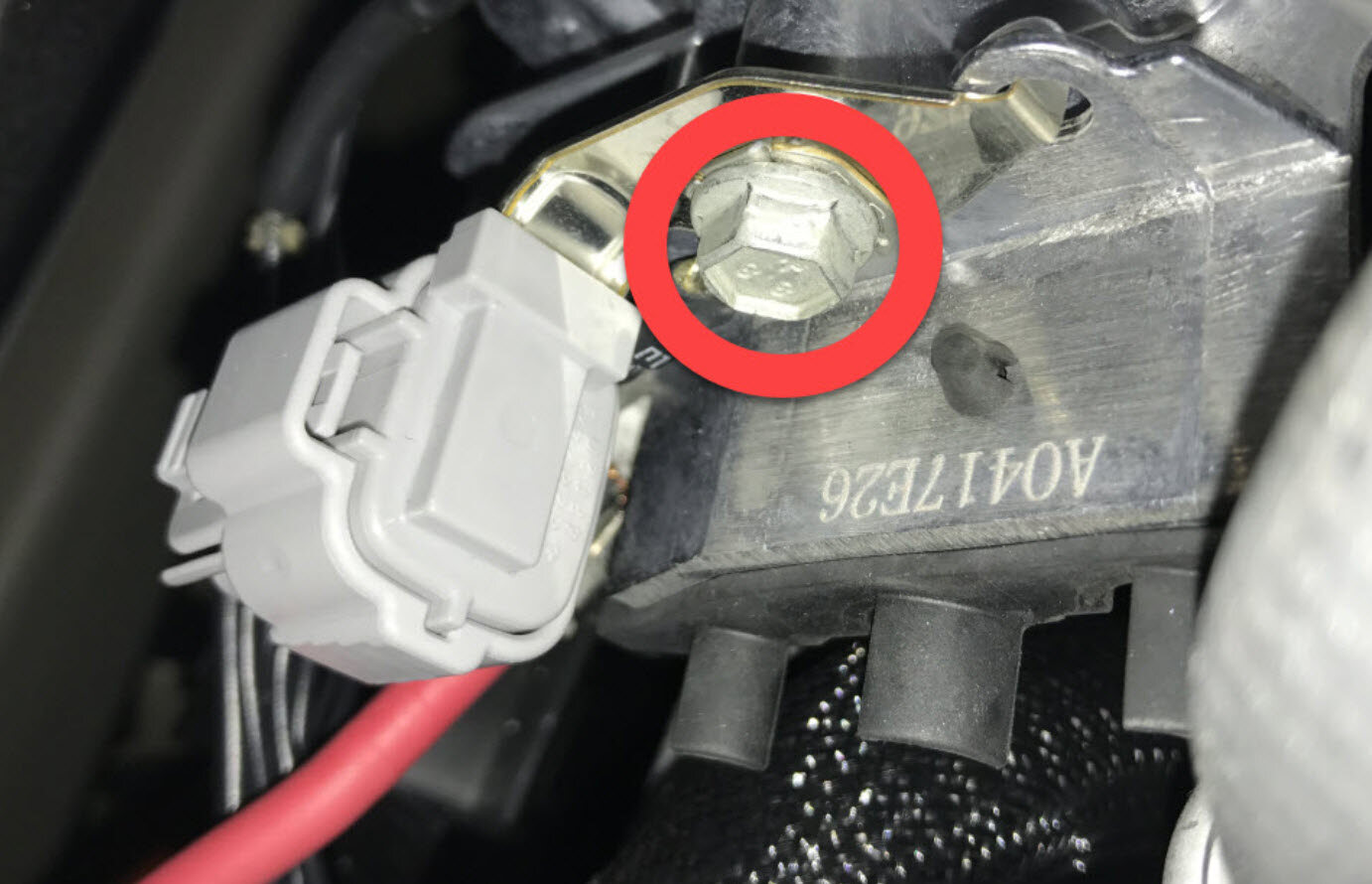

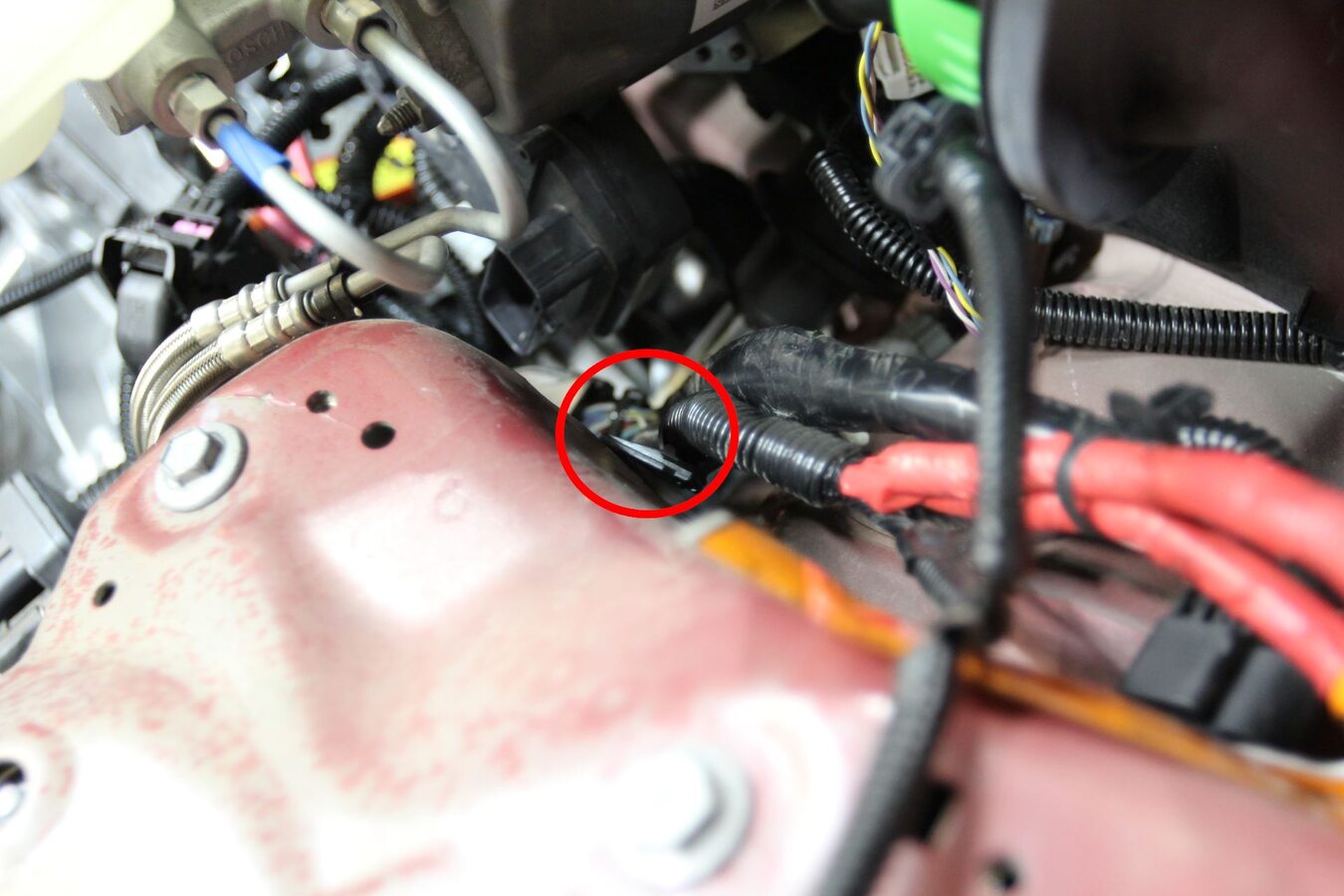

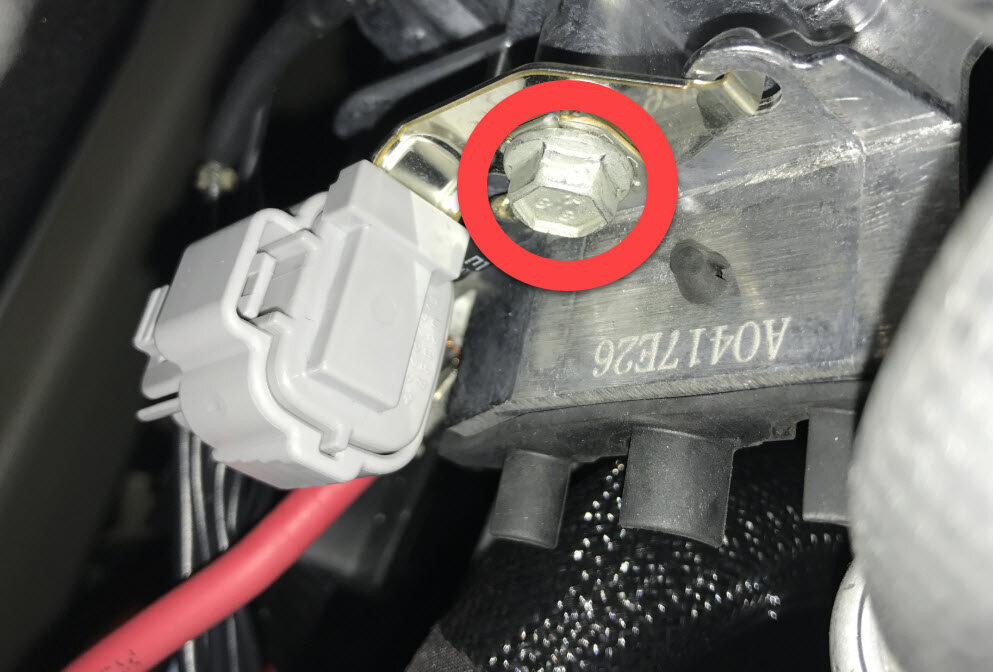

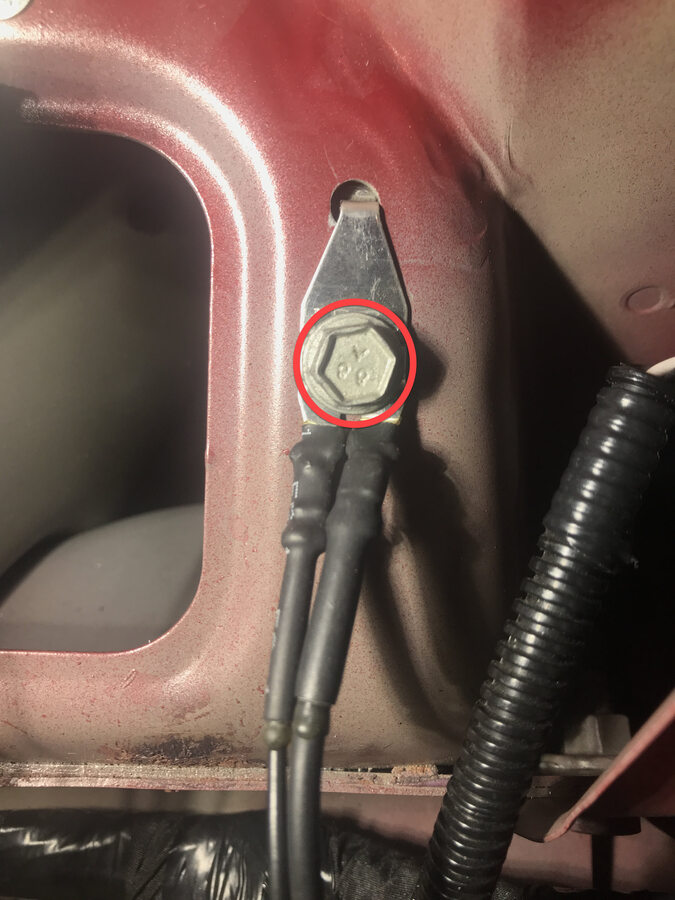

拆卸左前减震塔处的前部线束接地端子

注
2 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

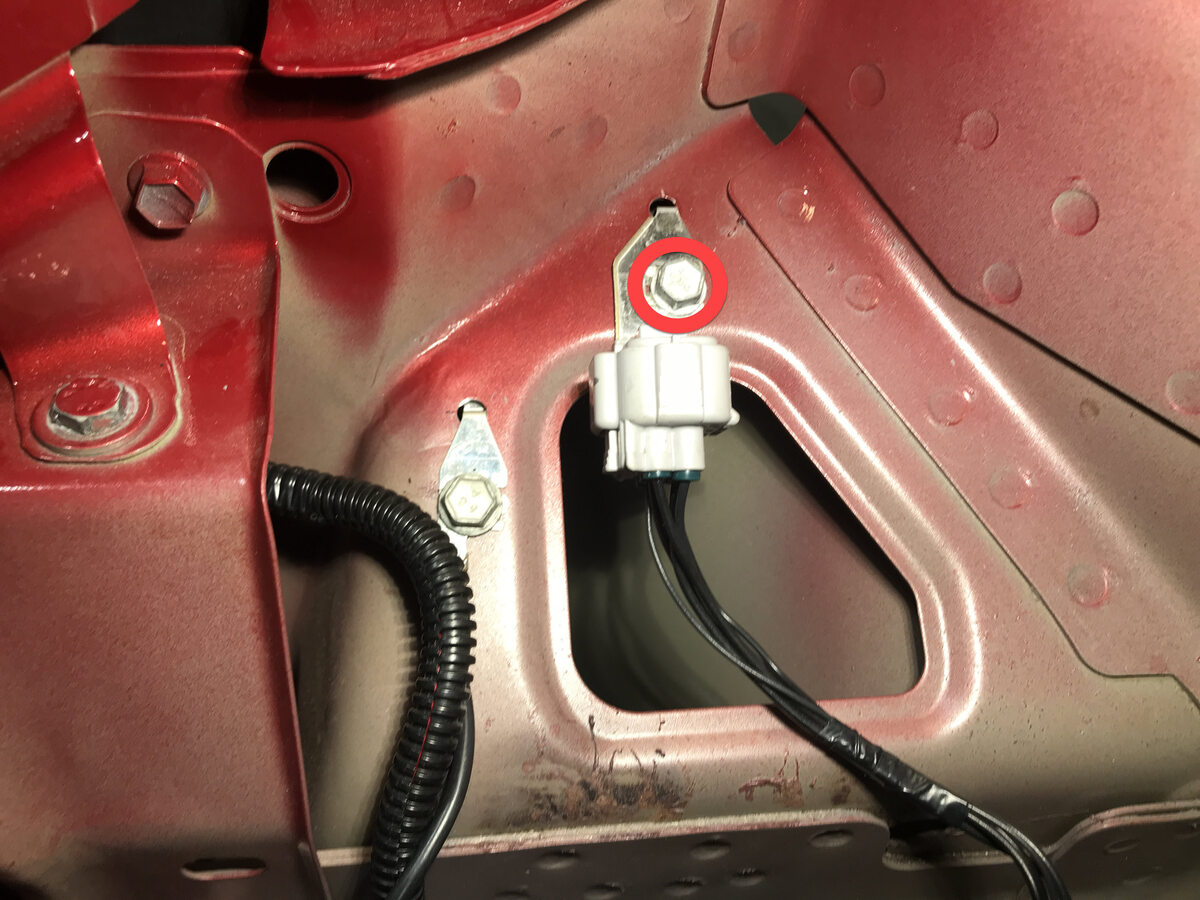

拆卸左前线束测试接线

注
1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
拆卸左前照灯区域中的前部线束接地端子

注
1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

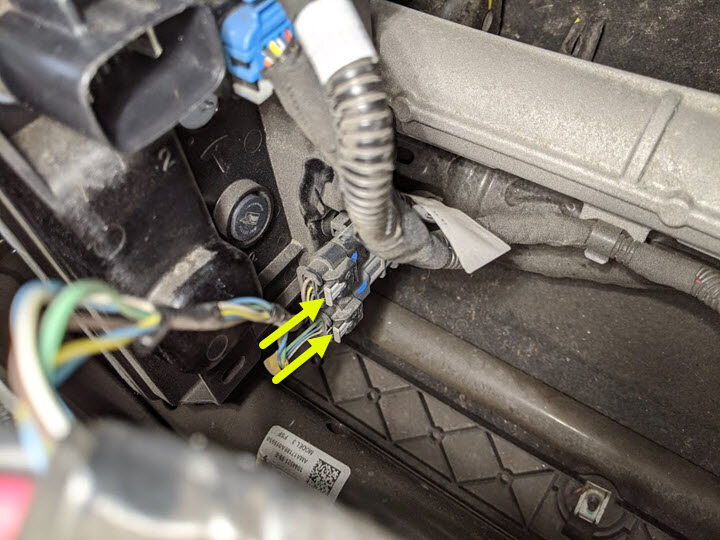

断开转向机总成连接器

注

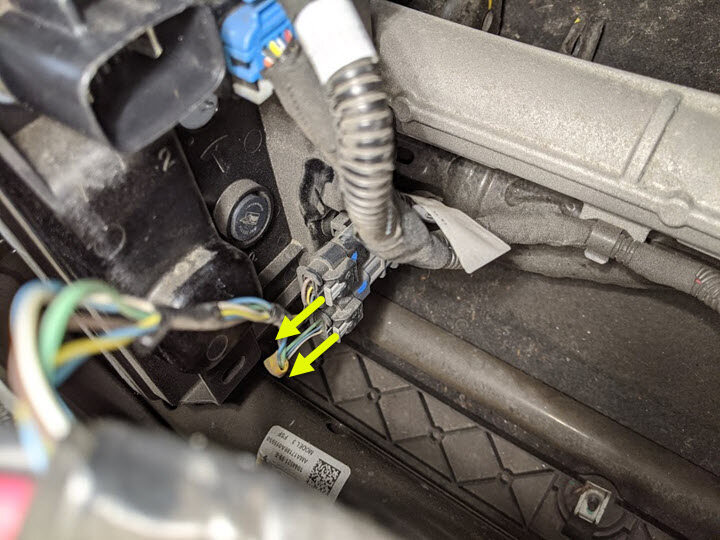

2 个连接器；两级连接器；将红色锁片移至左侧，然后按住连接器释放装置以断开连接器
断开转向机区域的逻辑连接器

注
2 个连接器；两级连接器；将灰色锁片滑离连接器，然后按住灰色锁片以断开连接器

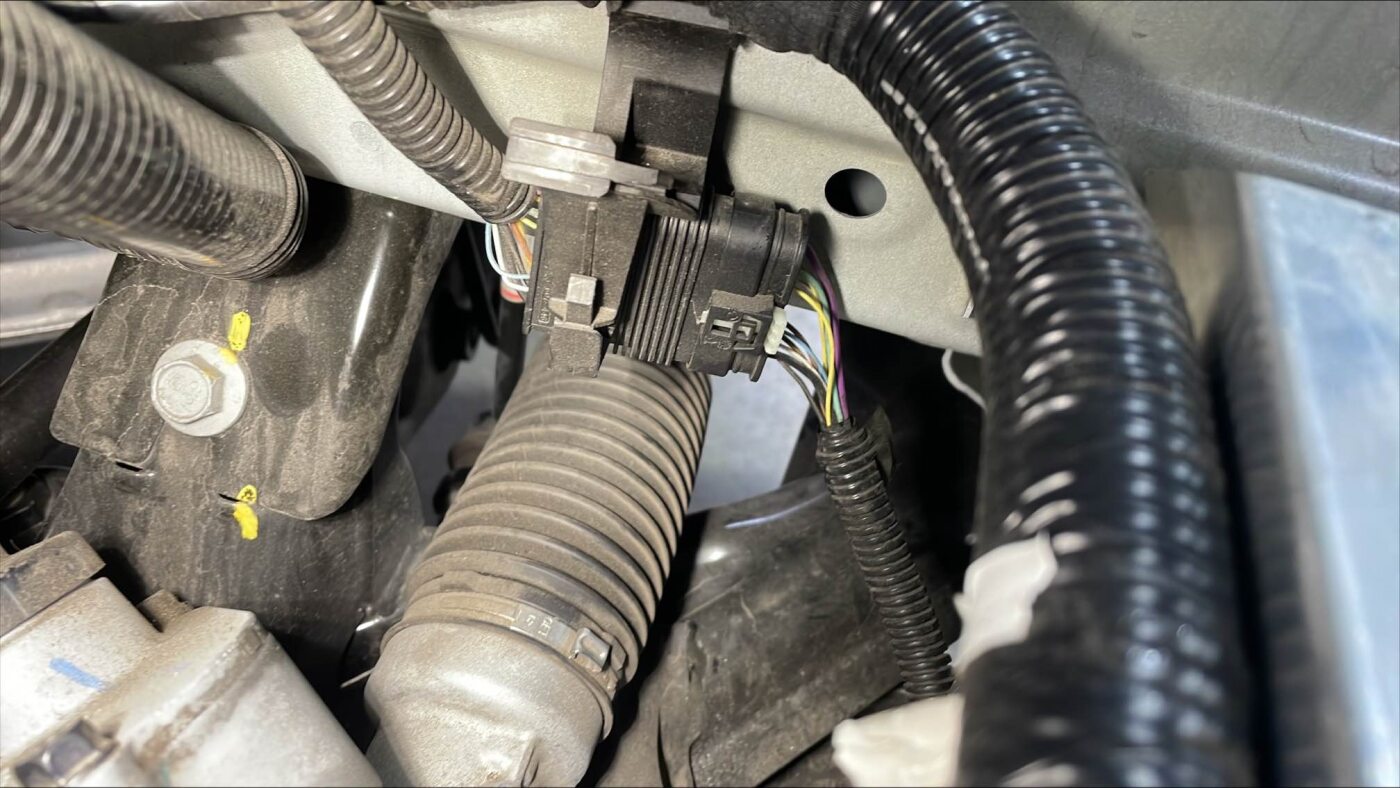

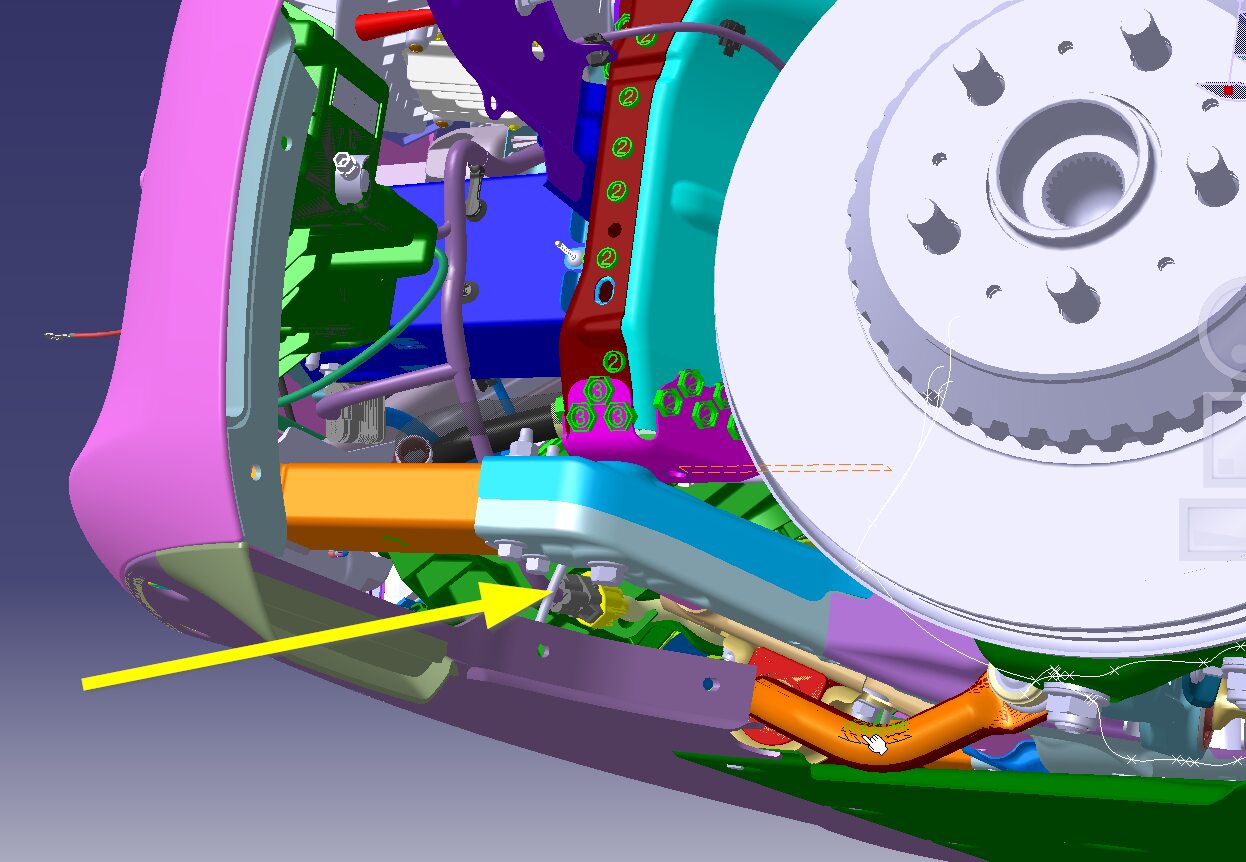

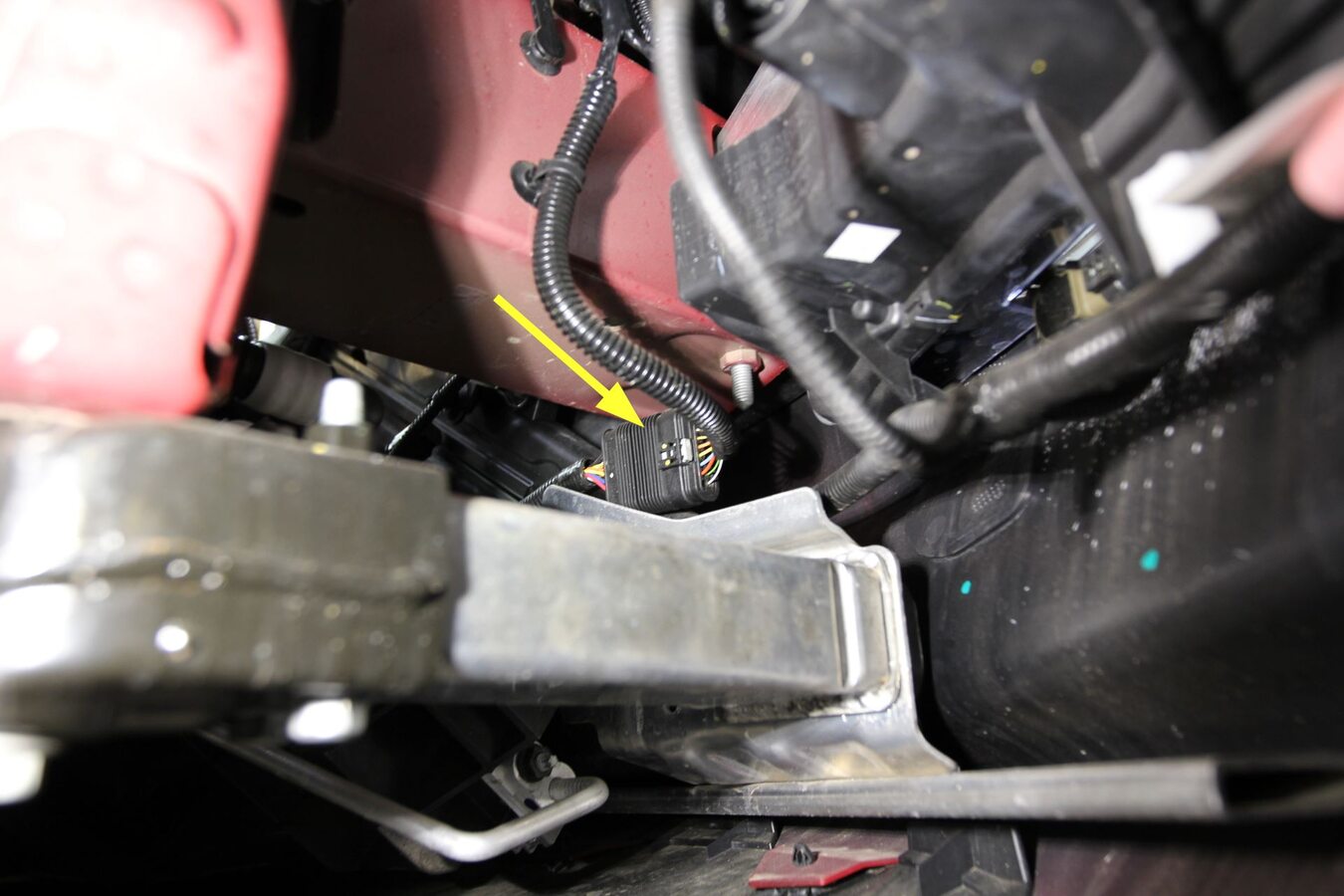

松开前驱动单元前副车架线束的连接

注
1 个锁定连接器；松开灰色锁片，然后按压锁片以松开连接器

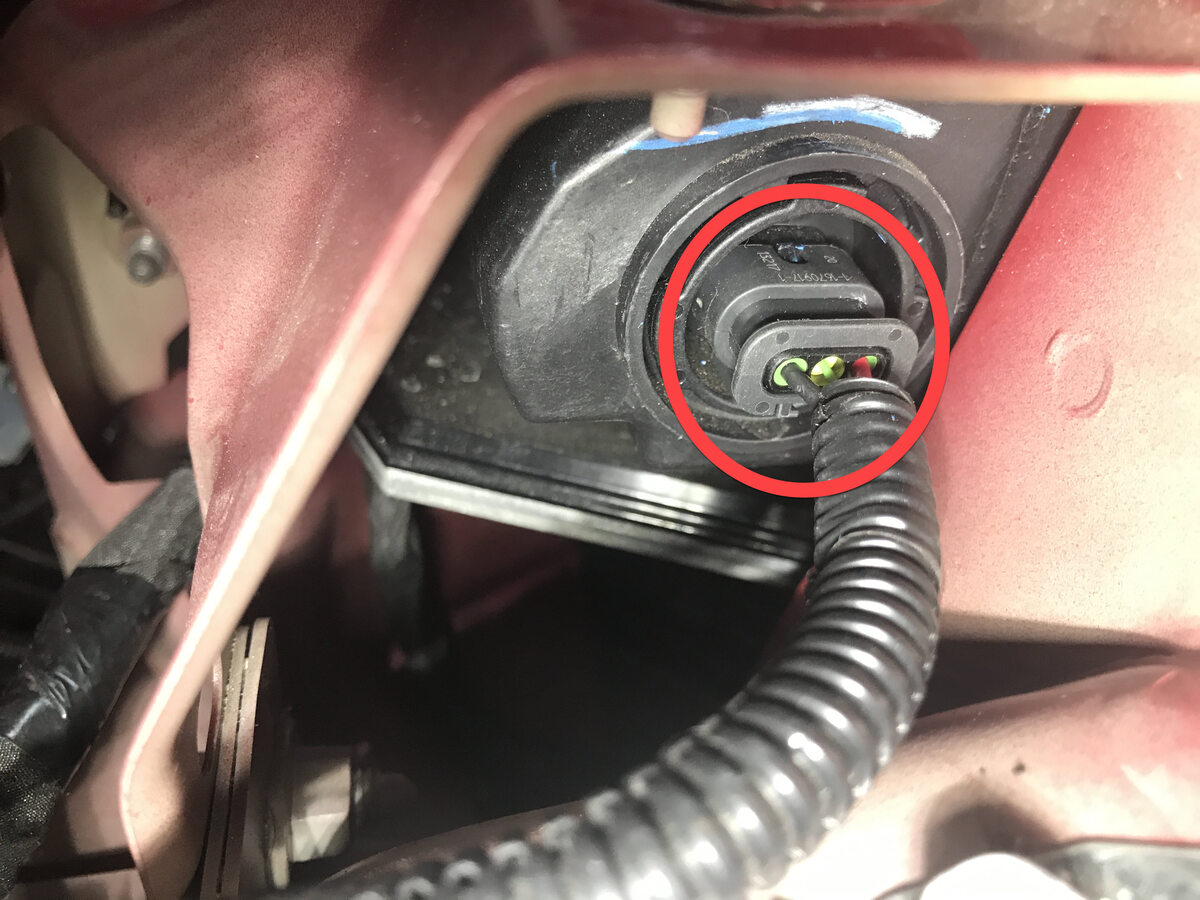

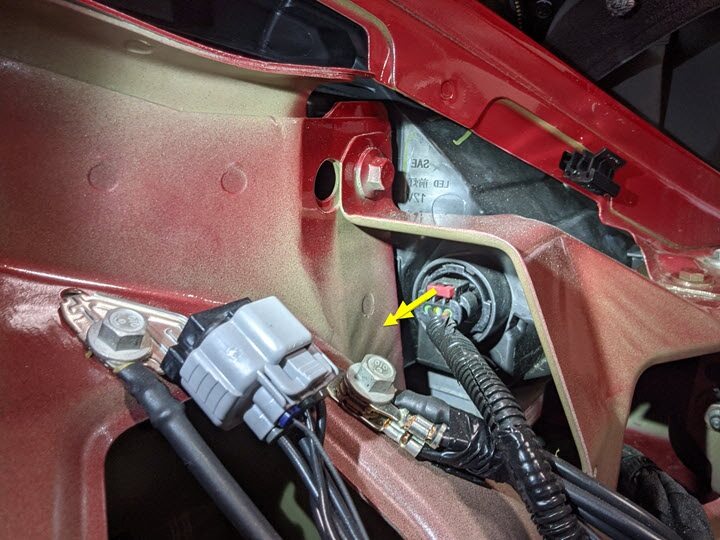

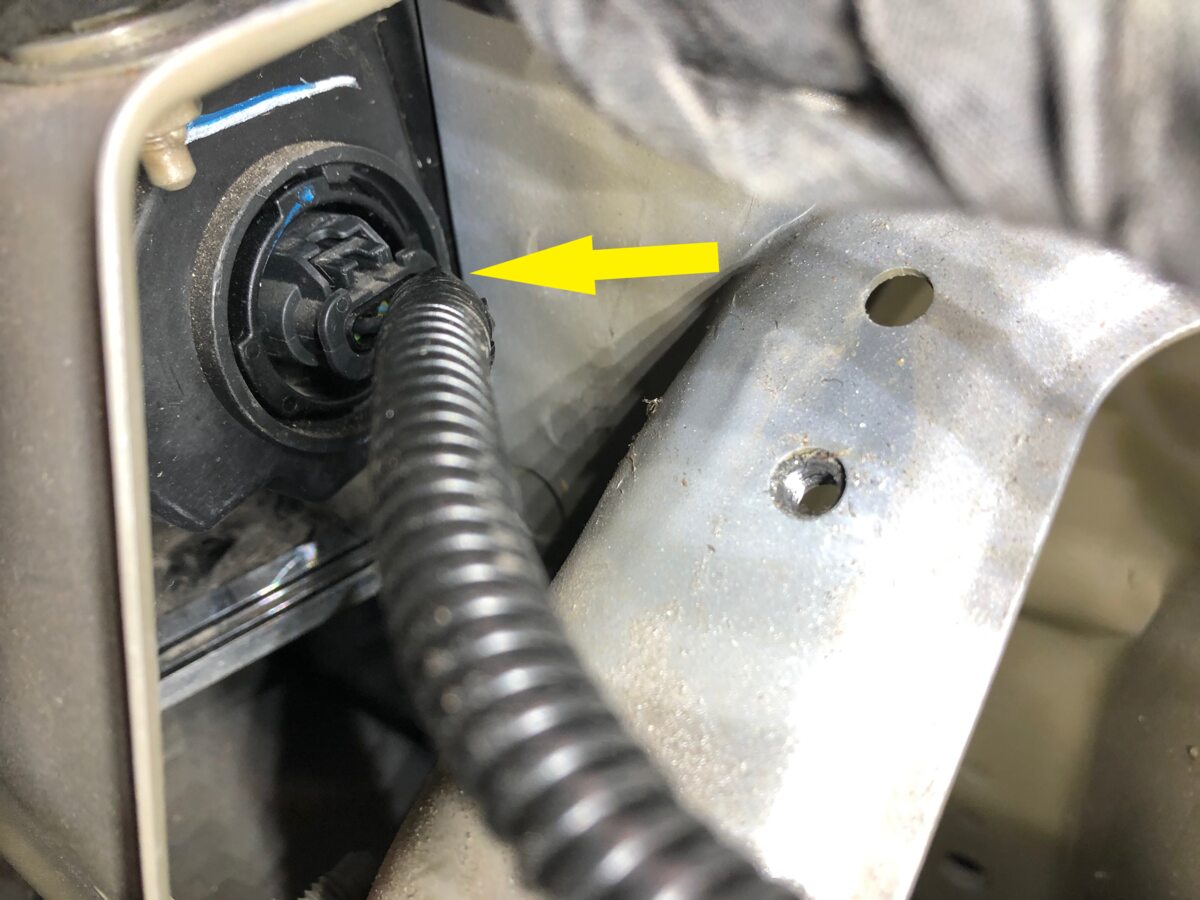

断开左前照灯

注
1 个连接器；拉动锁片以分开锁定机构；再次拉动以松开连接器；不要向下按压锁片；连接器类型可能会有所不同

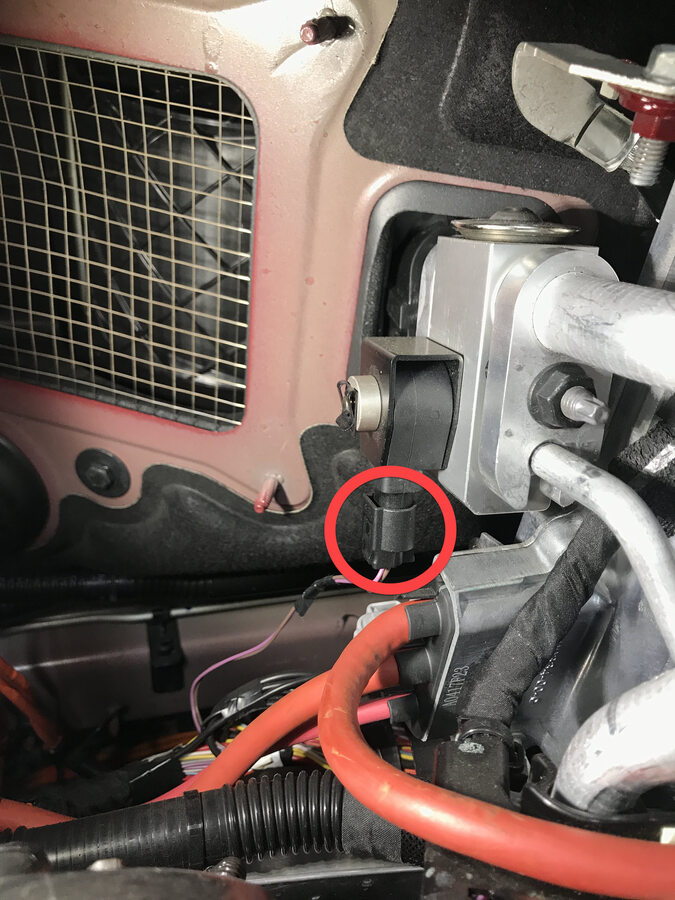

断开热力膨胀阀连接器

注
1 个连接器
拆卸右前车架纵梁区域周围的前部线束夹

注
1 个夹子
拆卸右前照灯区域周围的前部线束夹

注
2 个夹子
拆卸右前车架纵梁区域周围的前部线束测试接线

注
1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
断开右前照灯连接器

注
1 个连接器
将车辆推上举升机

注
建议请助手帮忙；请注意，只能以非常慢的速度将车辆安全地推动一小段距离
举升并支撑车辆
拆卸左前轮毂中心盖

注
1 个盖子
拆卸右前轮毂中心盖

注
1 个盖子
松开左前轮毂

注
5 个螺母，21 毫米，175 Nm
松开右前轮毂

注
5 个螺母，21 毫米，175 Nm
部分升起车辆，然后将举升机降落至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾

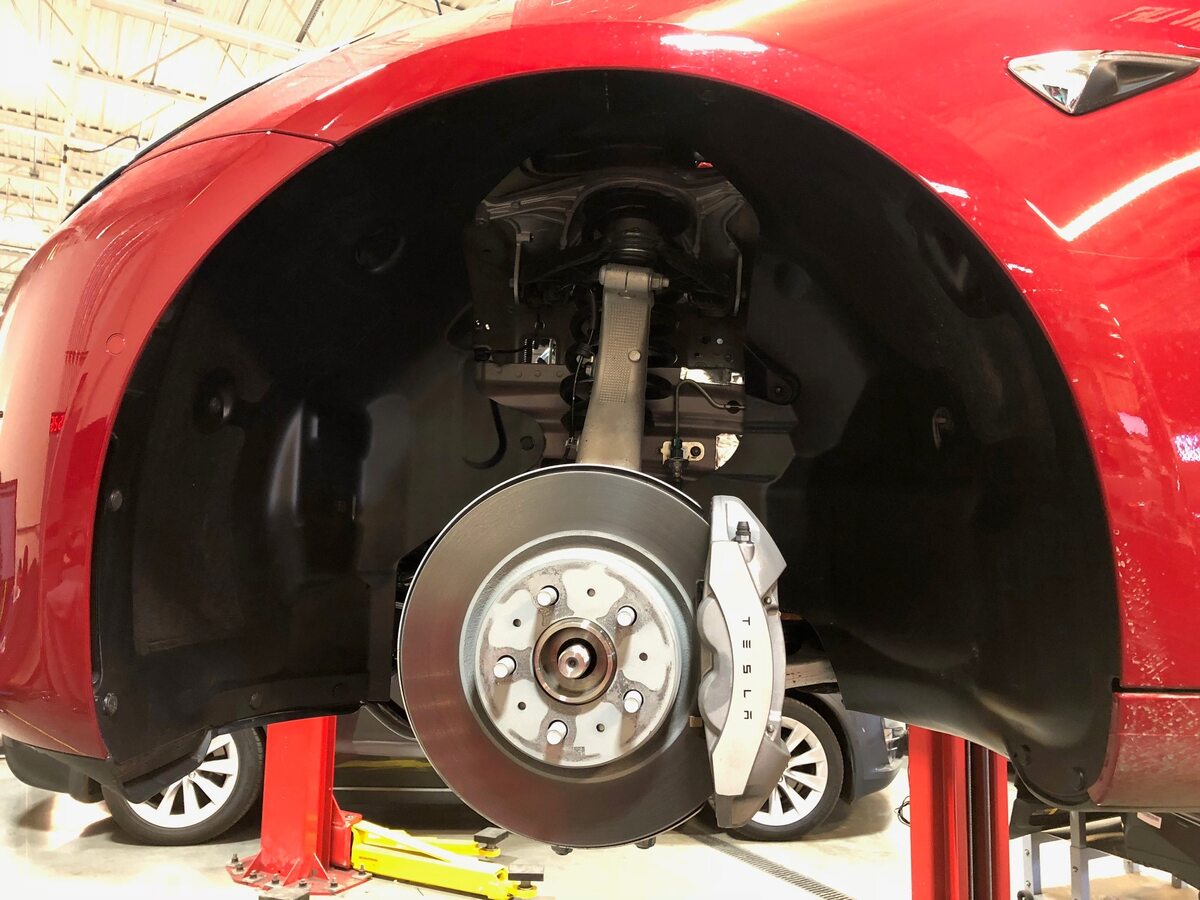

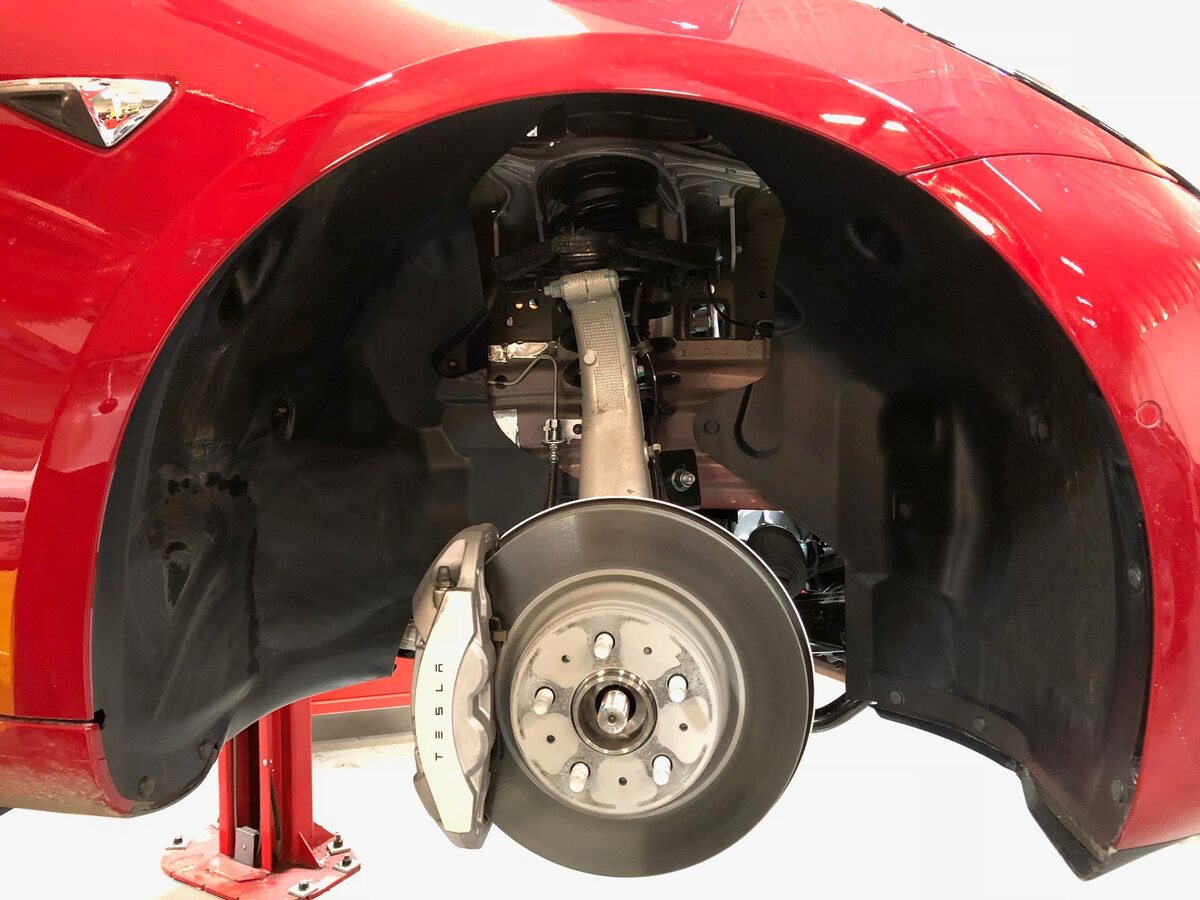

拆卸左前轮毂

注
5 个螺母，21 毫米，175 Nm

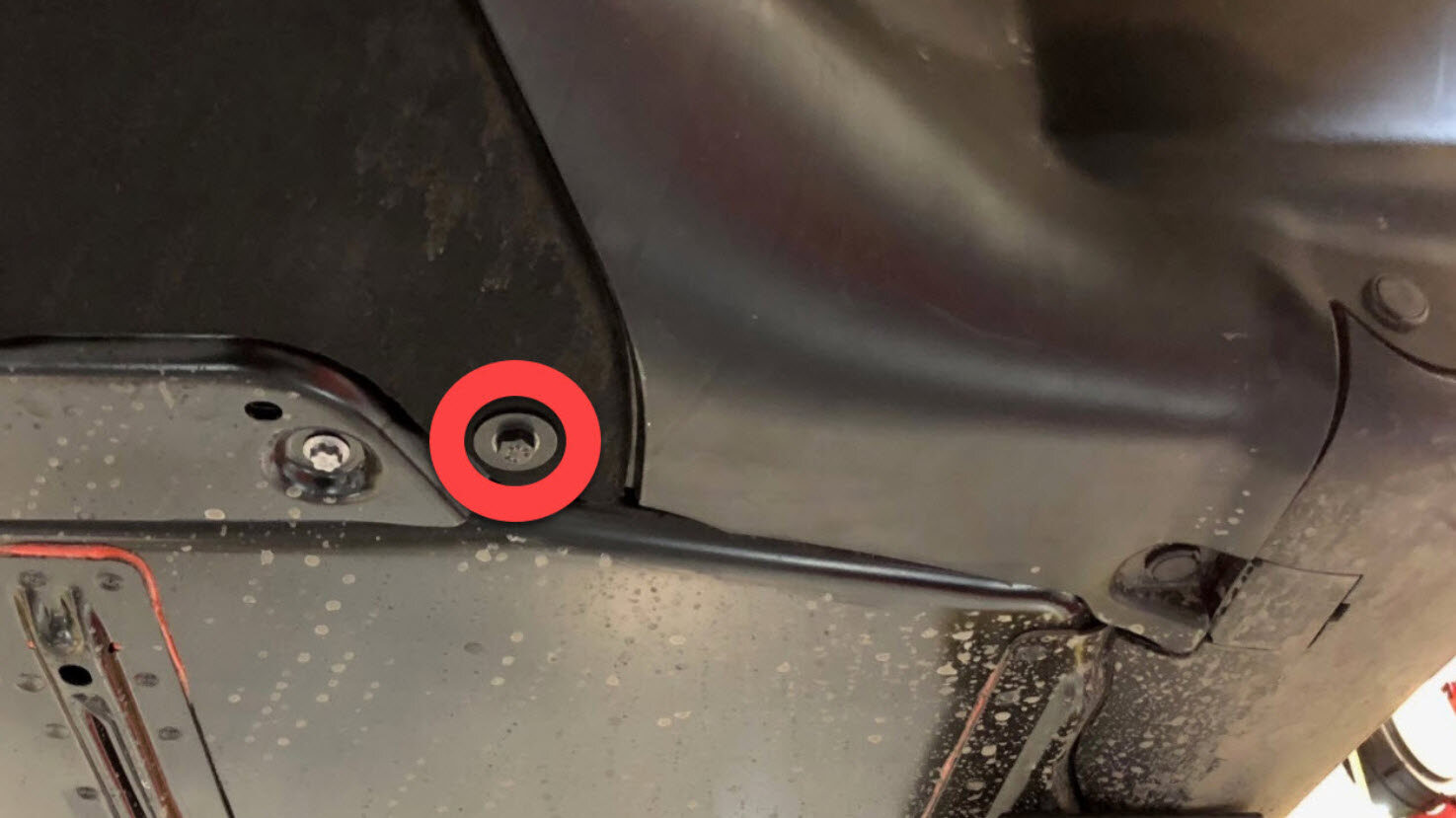

拆卸将左前轮毂内衬固定到车身的螺栓

注
1 个螺栓，10 毫米，5 Nm

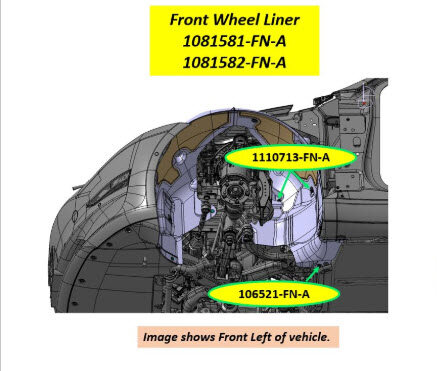

拆卸用于固定左前轮毂内衬的推拉式卡子

注
16 个推拉式卡子；新款车所用夹子的数量可能不同

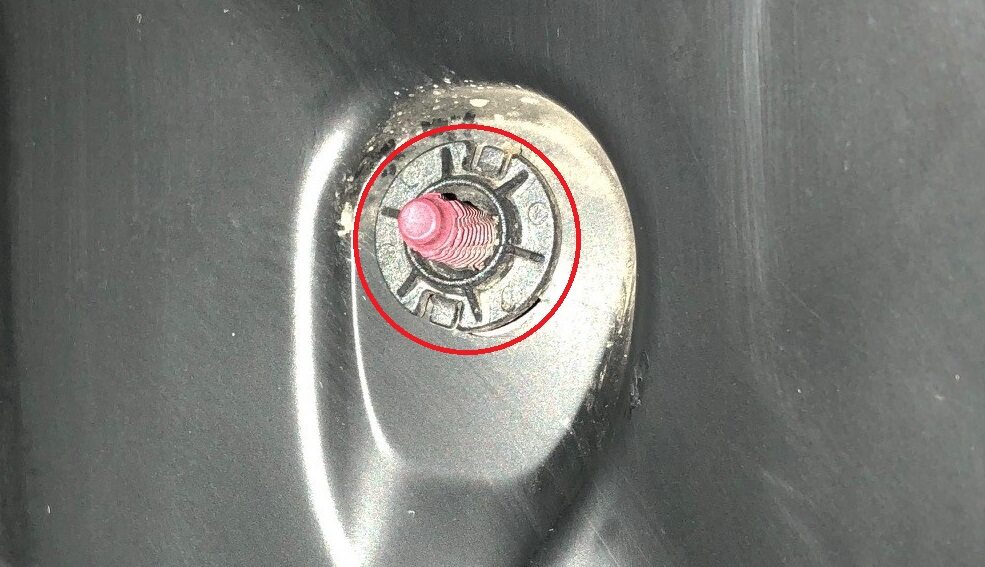

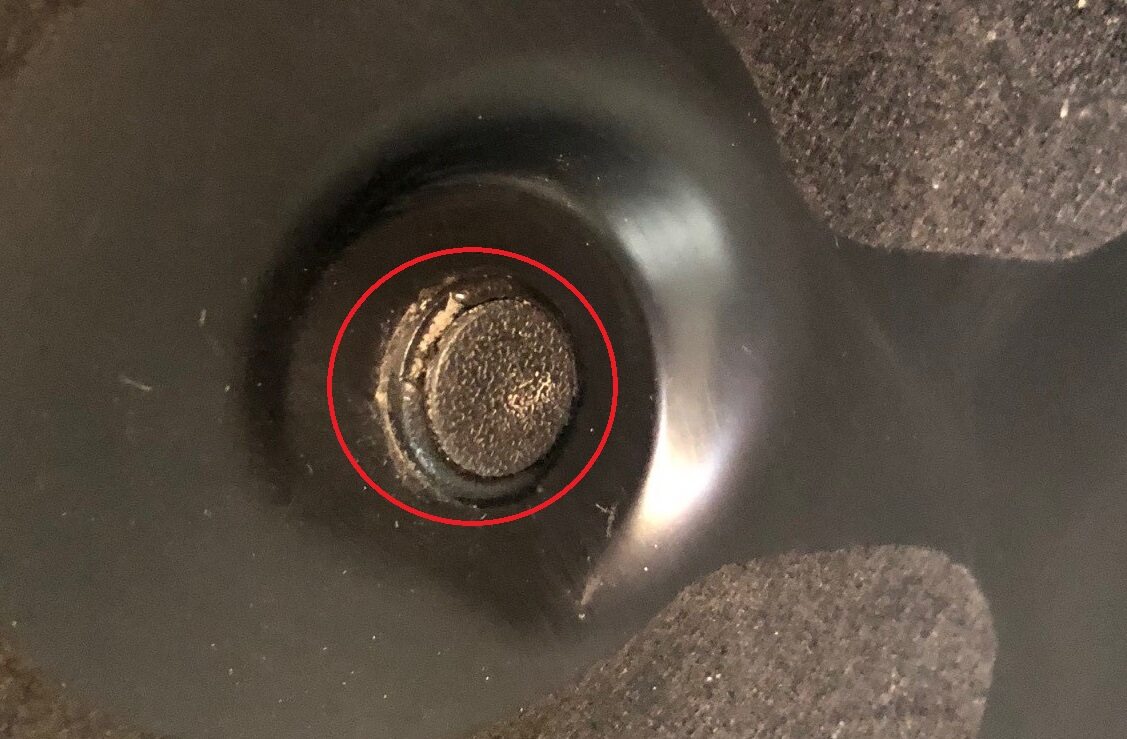

拆卸用于固定右前轮毂内衬的螺柱固定夹

注
2 个夹子；新款车所用夹子的数量可能不同

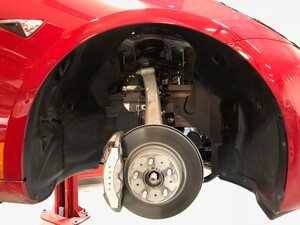

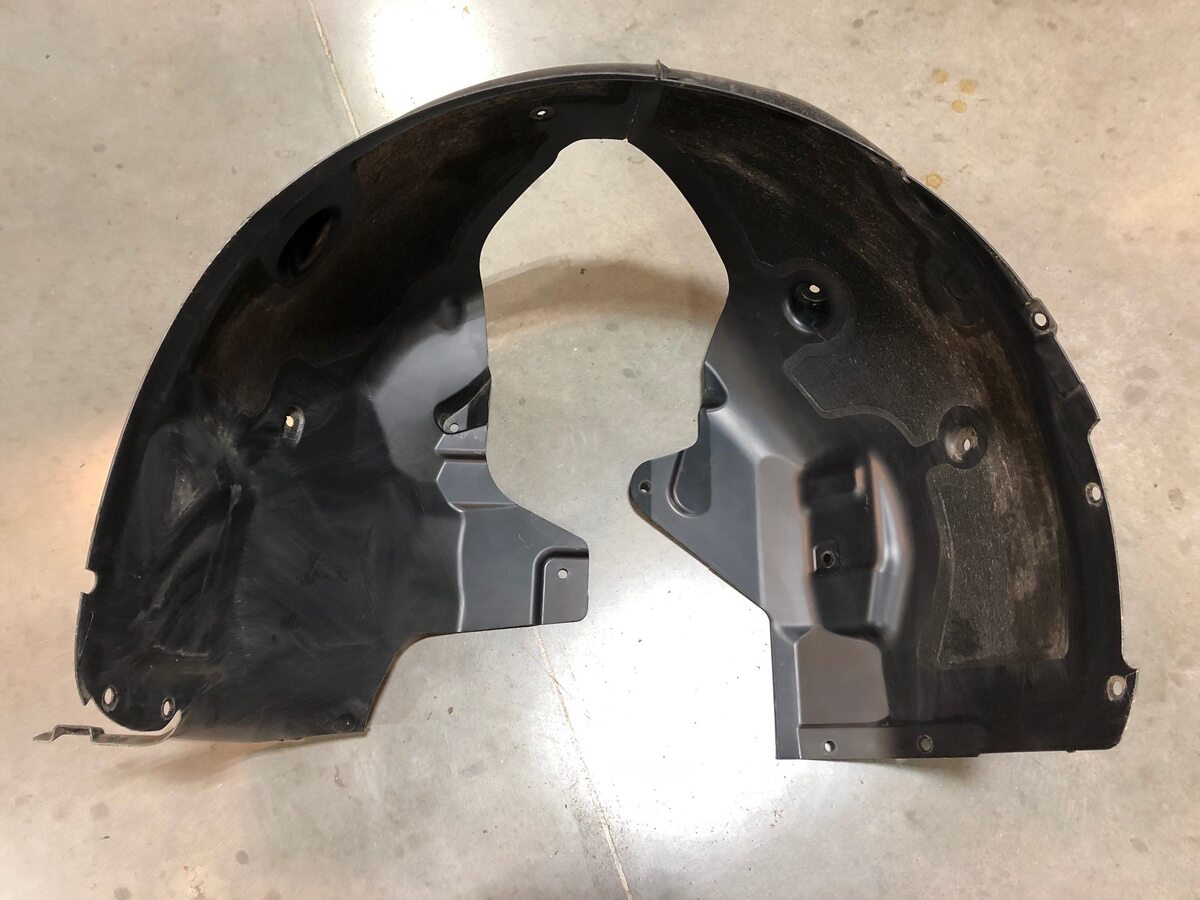

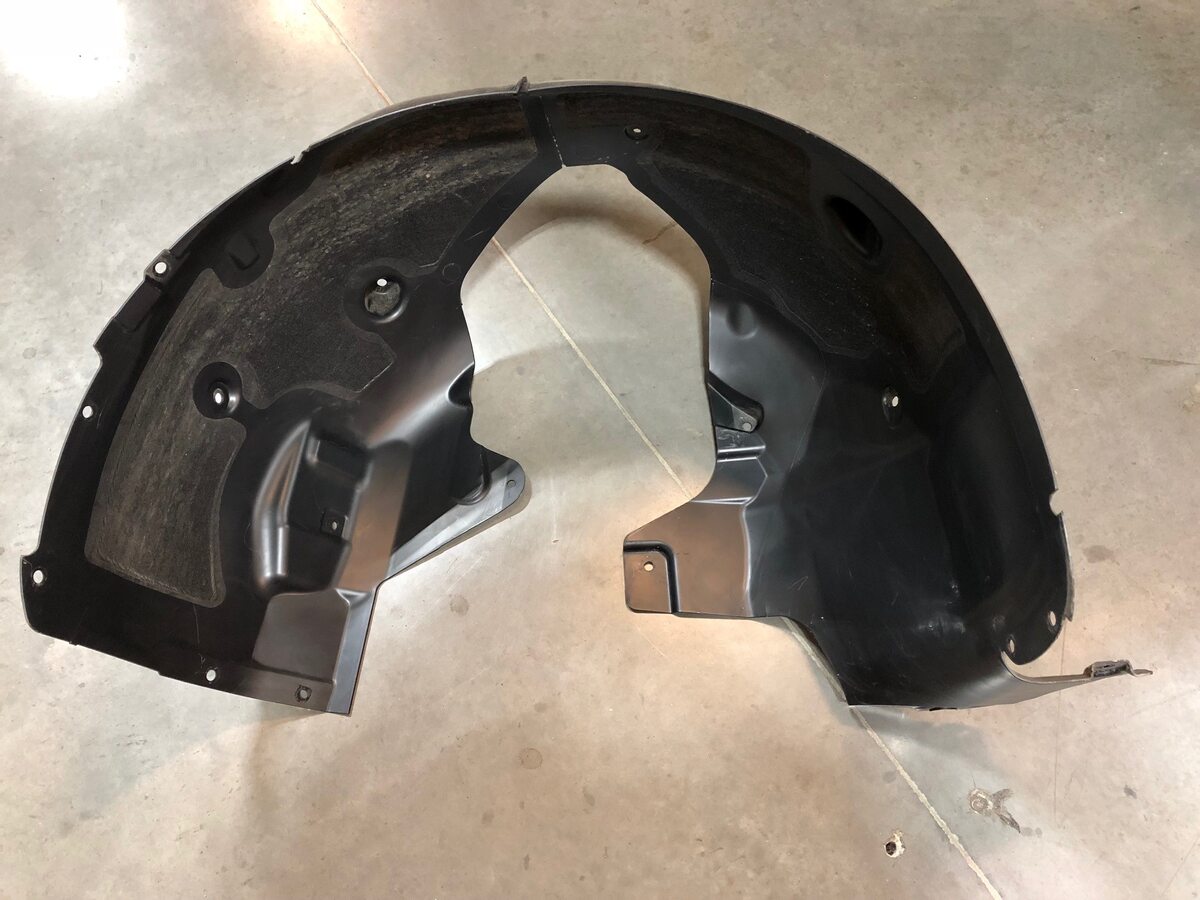

将左前轮毂内衬从车辆上拆下

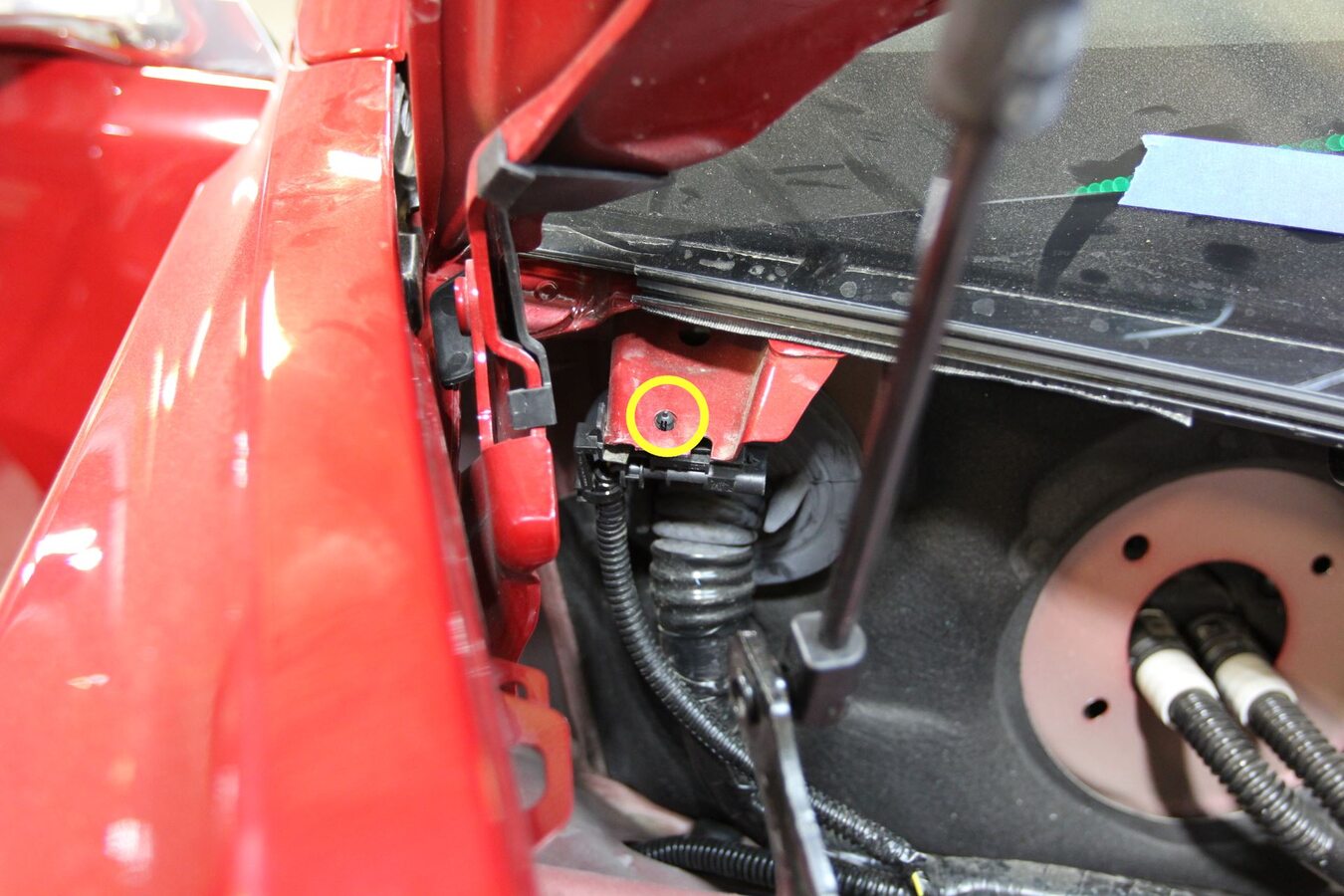

拆卸将清洗器储液罐固定到车辆的下部螺栓

注
1 个螺栓，10 毫米，3 Nm
拆卸右前轮毂

注
5 个螺母，21 毫米，175 Nm

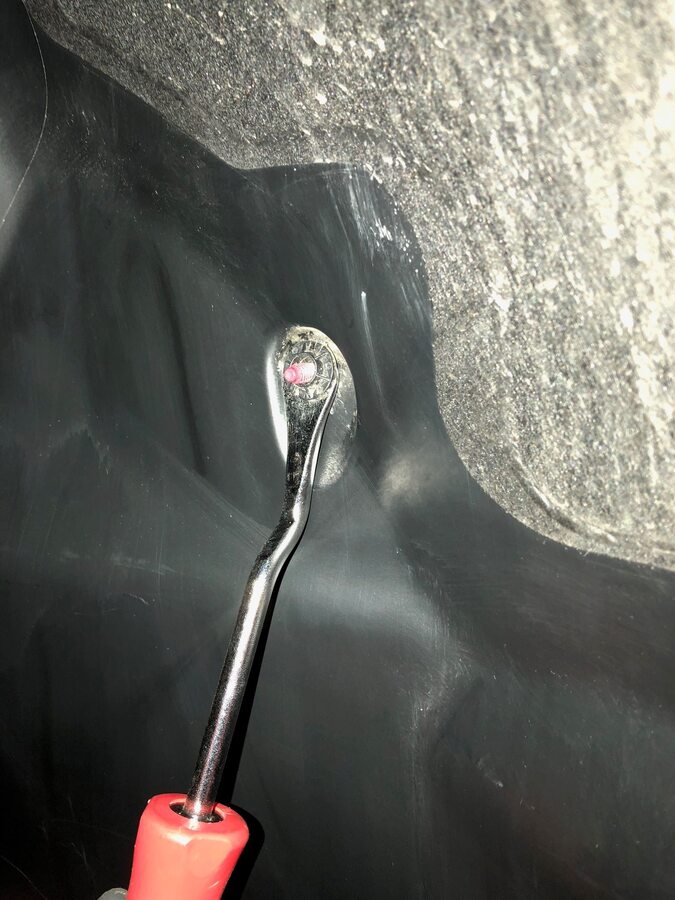

拆卸将右前轮毂内衬固定到车身的螺栓

注
1 个螺栓，10 毫米，5 Nm
拆卸用于固定右前轮毂内衬的推拉式卡子

注
16 个推拉式卡子；新款车所用夹子的数量可能不同
拆卸用于固定右前轮毂内衬的螺柱固定夹

注
2 个夹子；新款车所用夹子的数量可能不同
将右前轮毂内衬从车辆上拆下

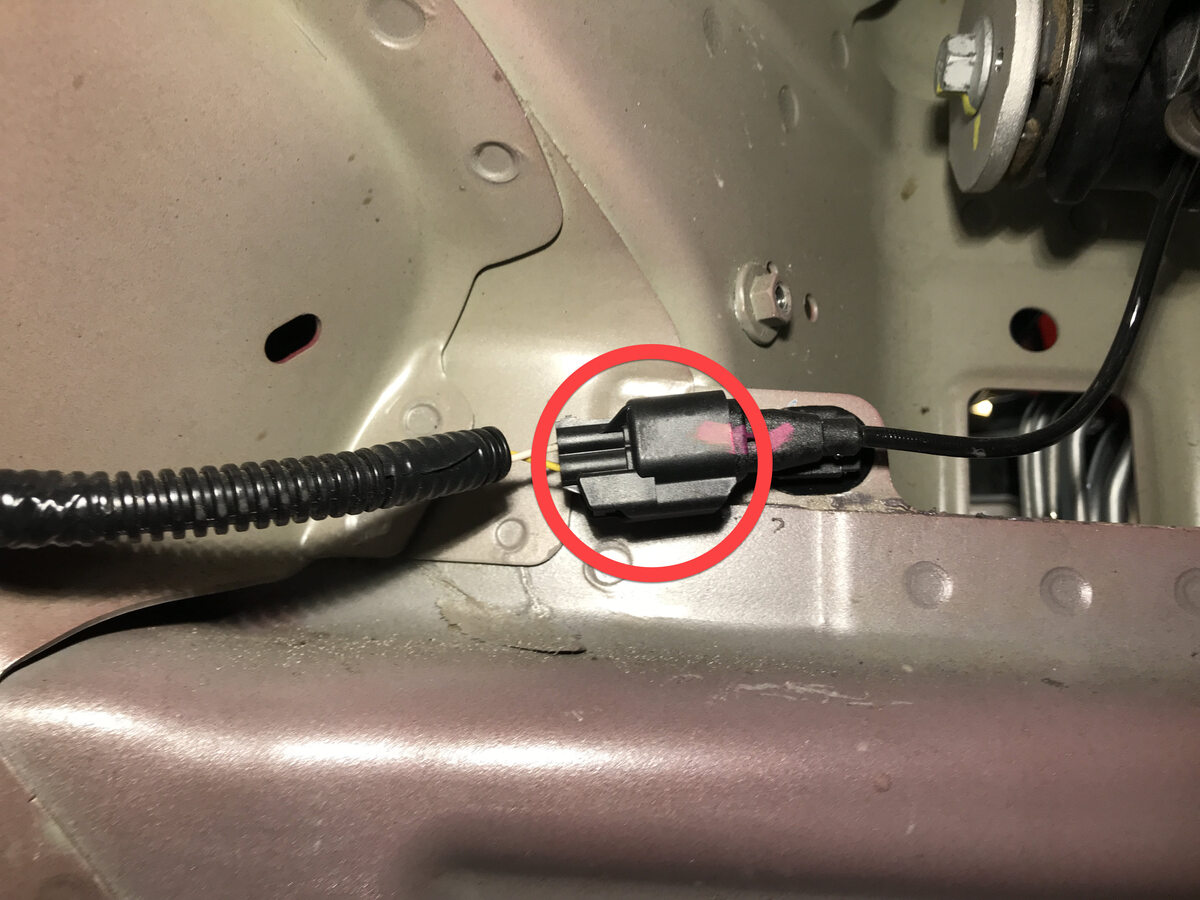

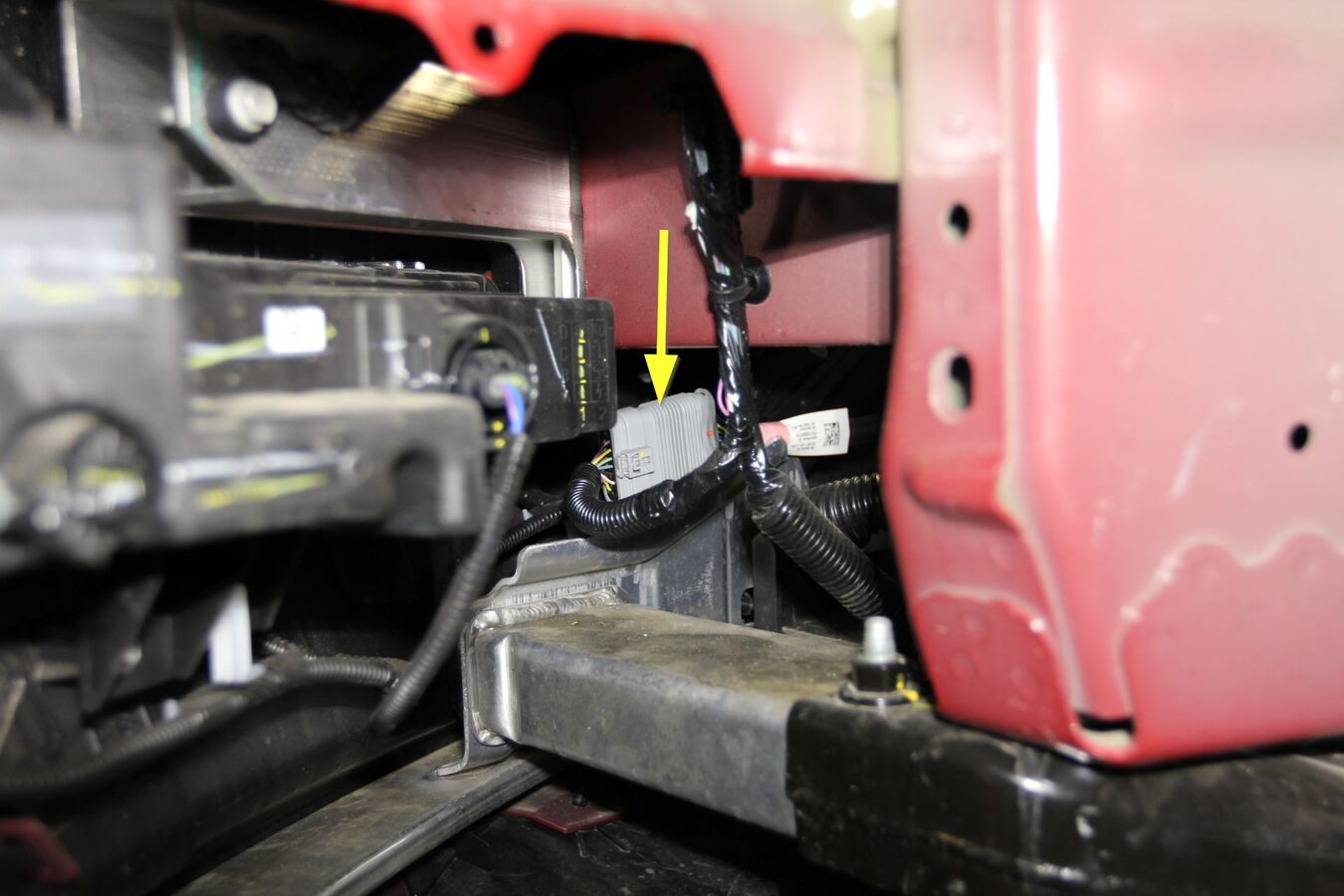

断开前饰板的 12V 线束

注
1 个锁定连接器；通过将锁片滑离连接器松开锁片；然后压住灰色锁以松开连接器
从右前饰板安装支架上拆下前部线束夹

注
1 个夹子
断开前部线束与前端模块线束的连接

注
1 个锁定连接器

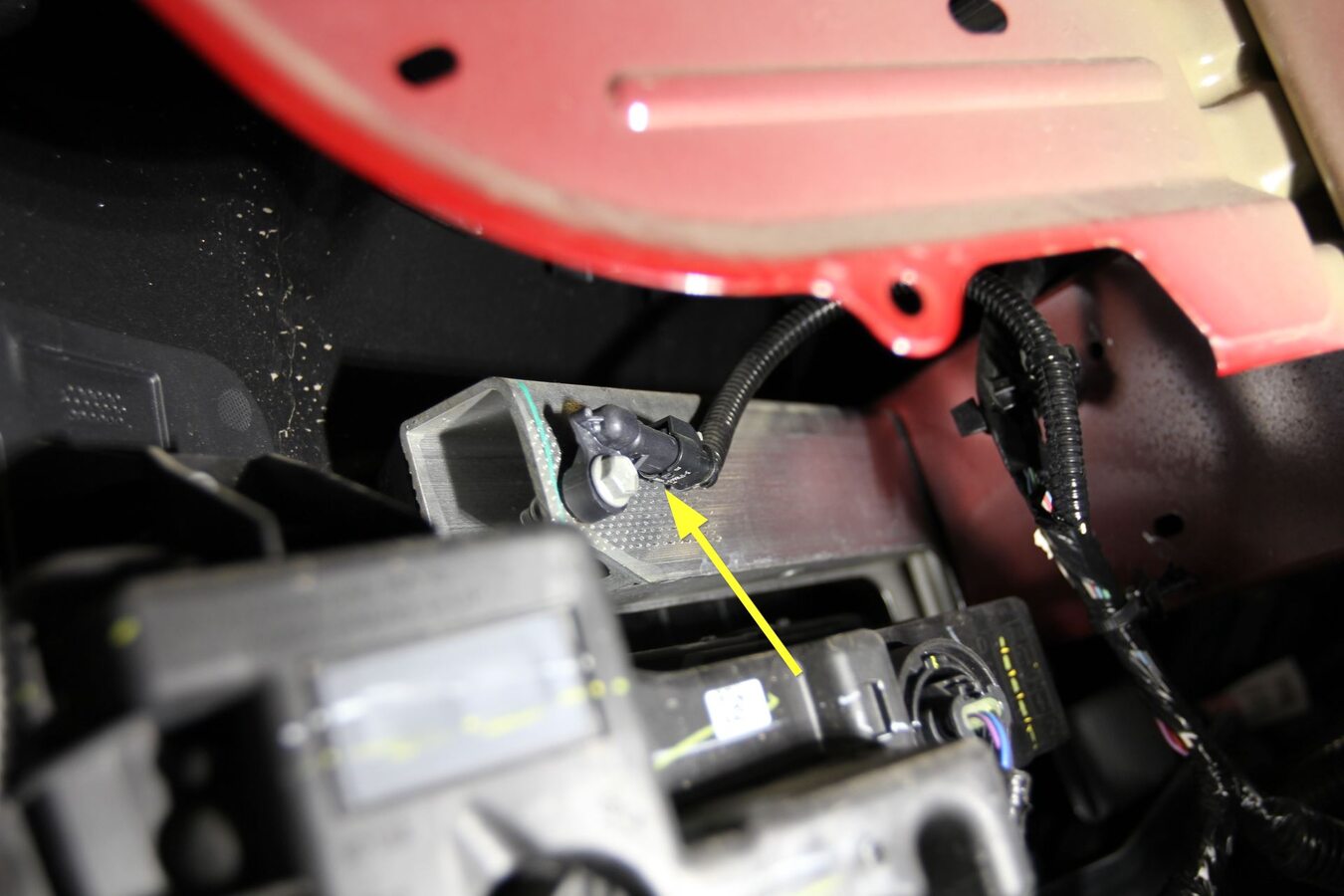

断开前部线束与右侧加速传感器的连接

注
1 个锁定连接器

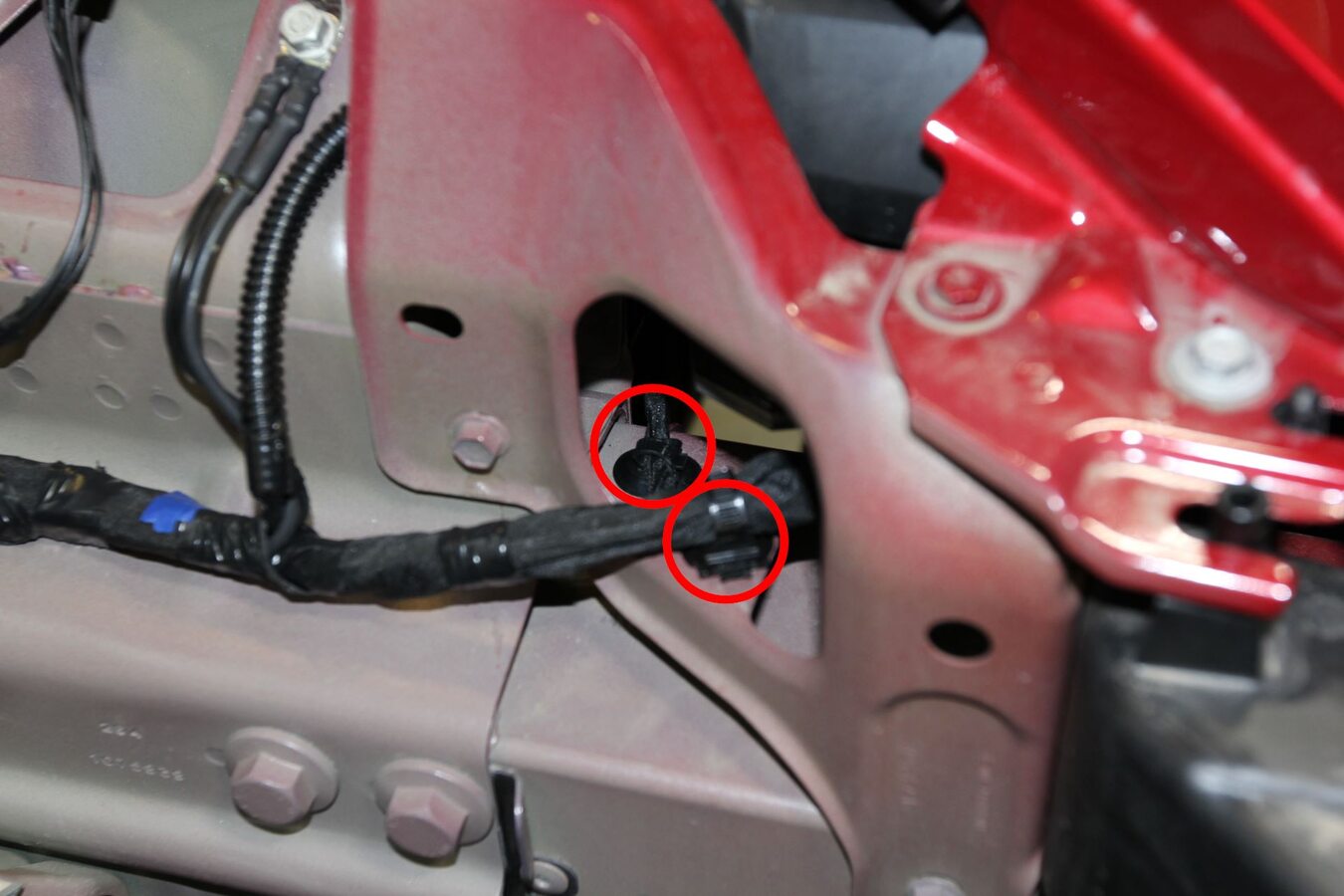

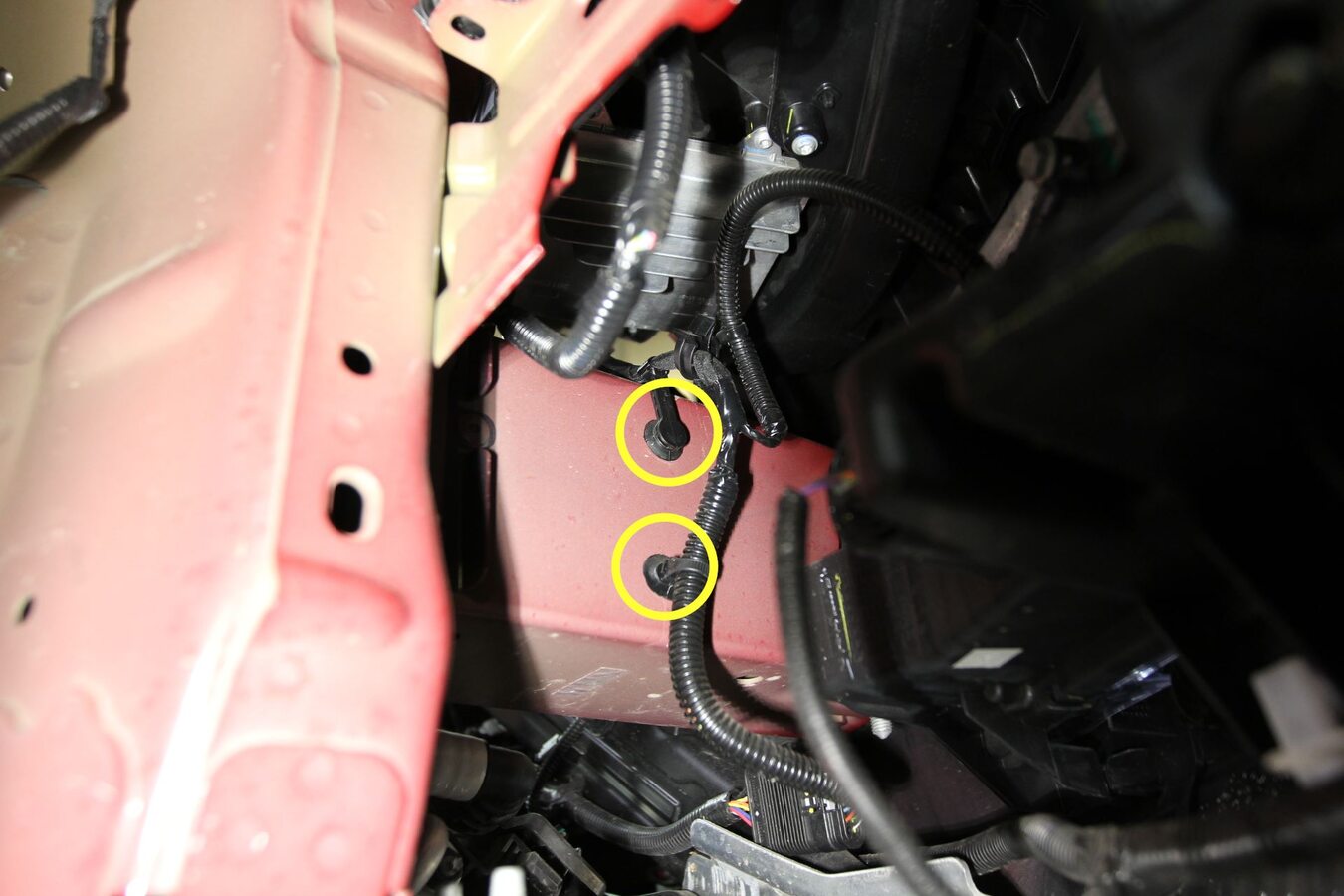

从右侧外部纵梁区域拆下前部线束夹

注
2 个夹子

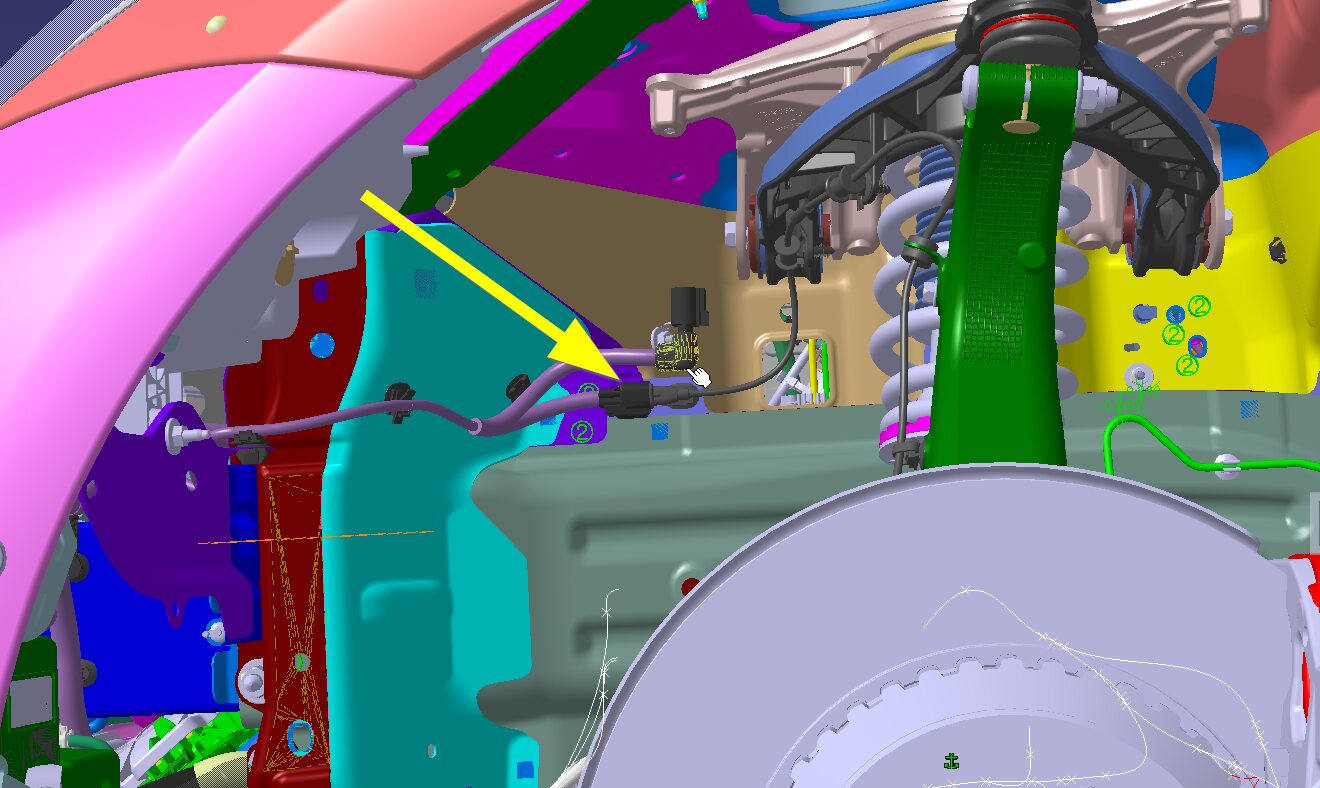

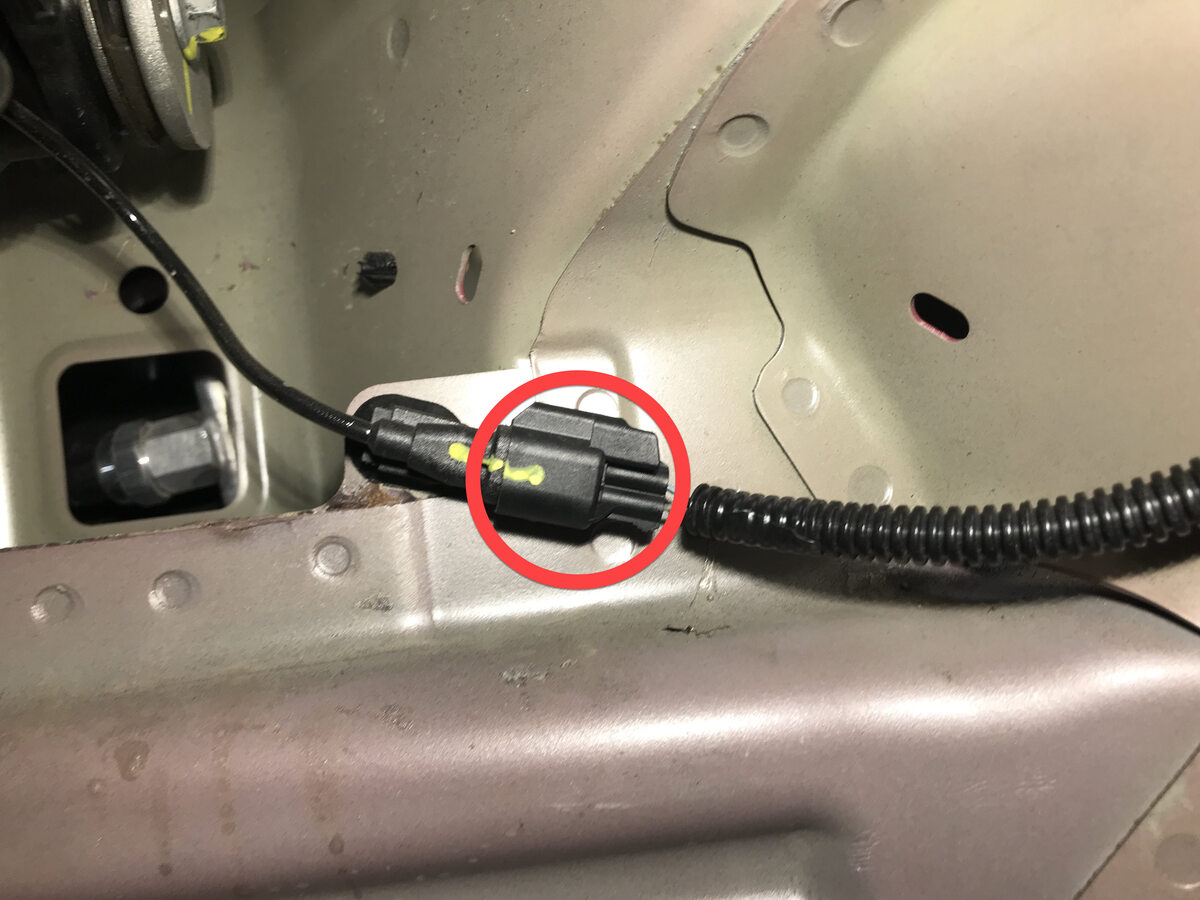

断开右轮毂转速传感器

注
1 个连接器
拆卸右前轮毂内衬周围轮毂转速传感器的前部线束夹

注
2 个夹子
拆卸右前轮毂内衬区域后部侧转向灯和摄像头线束的前部线束夹

注
1 个夹子
断开右侧转向灯和摄像头的前部线束连接器

注
2 个连接器

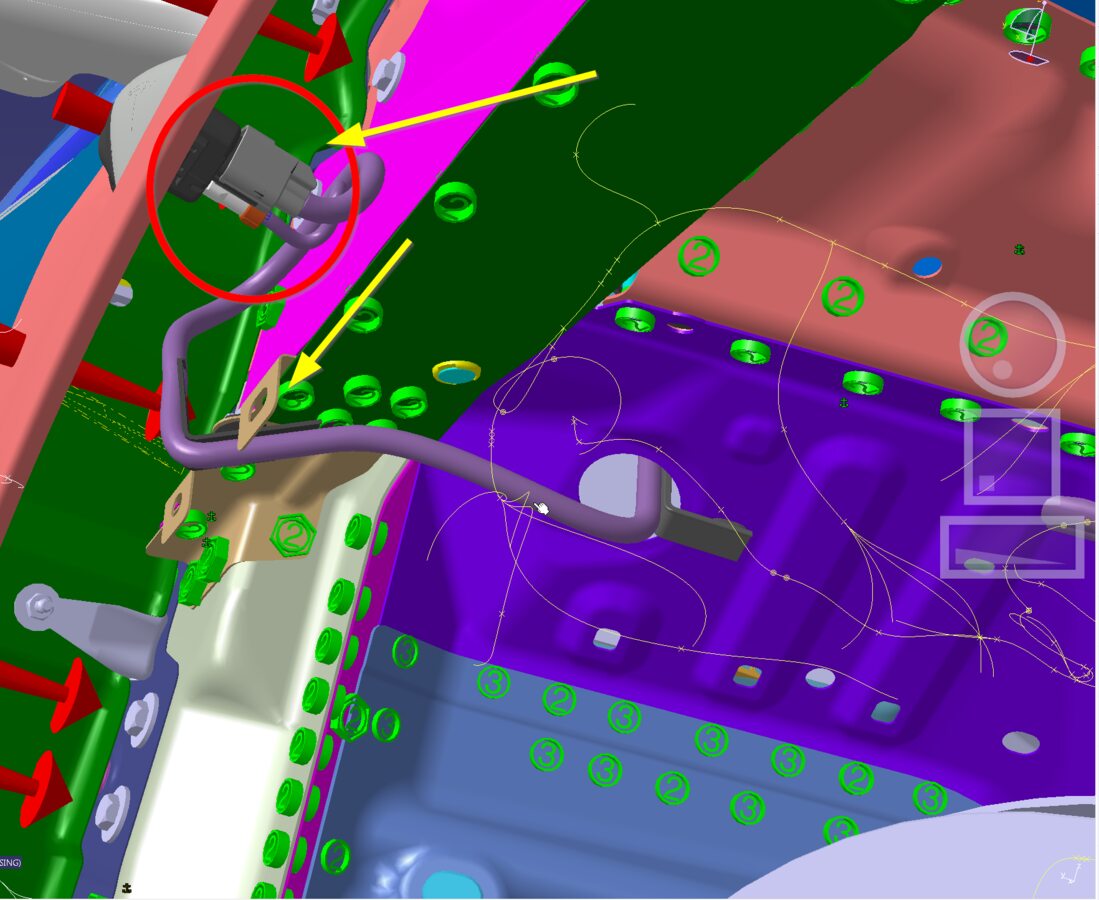

断开左前支架线束的前部线束连接器

注
1 个锁定连接器
断开前部线束与左侧加速传感器的连接

注
1 个锁定连接器
从左侧外部纵梁区域拆下前部线束夹

注
2 个夹子

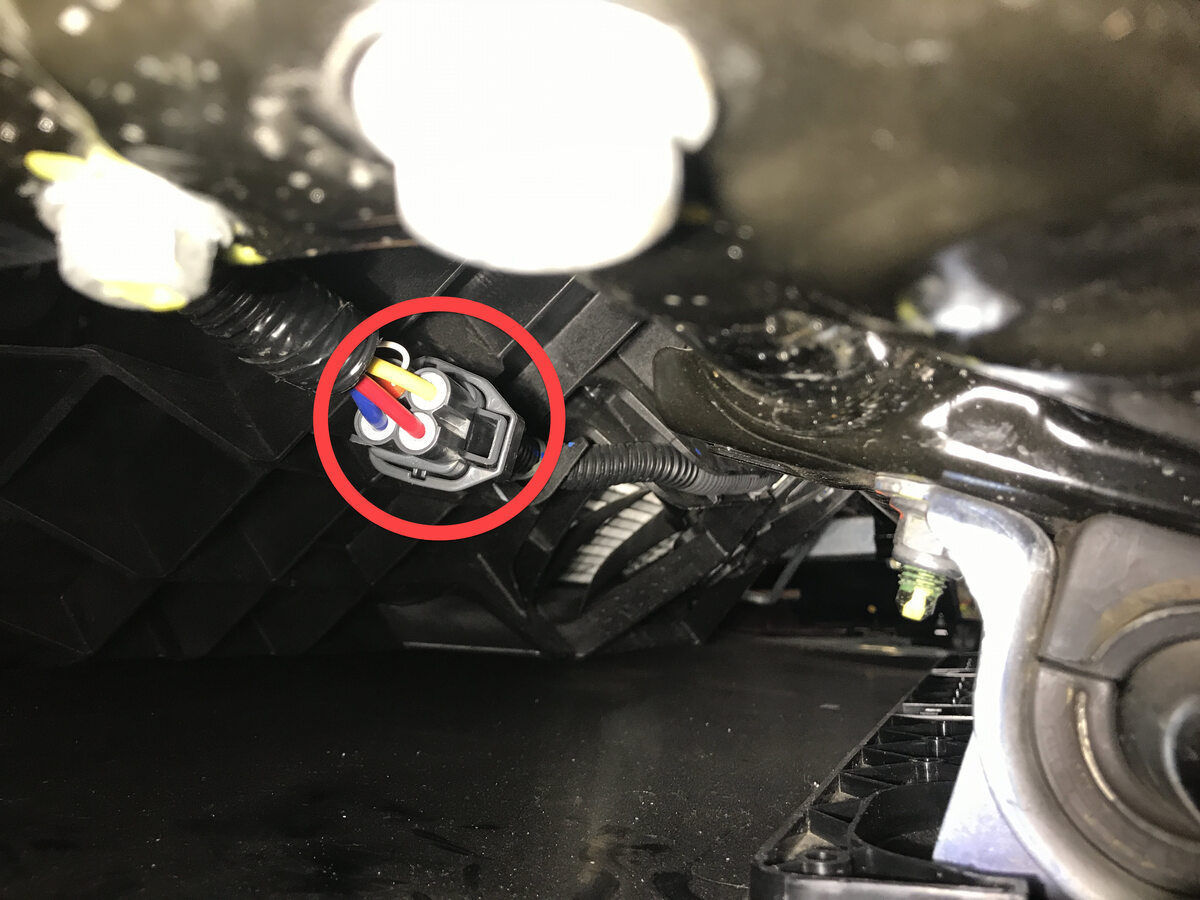

断开前部线束与 CFM 的连接

注
1 个连接器

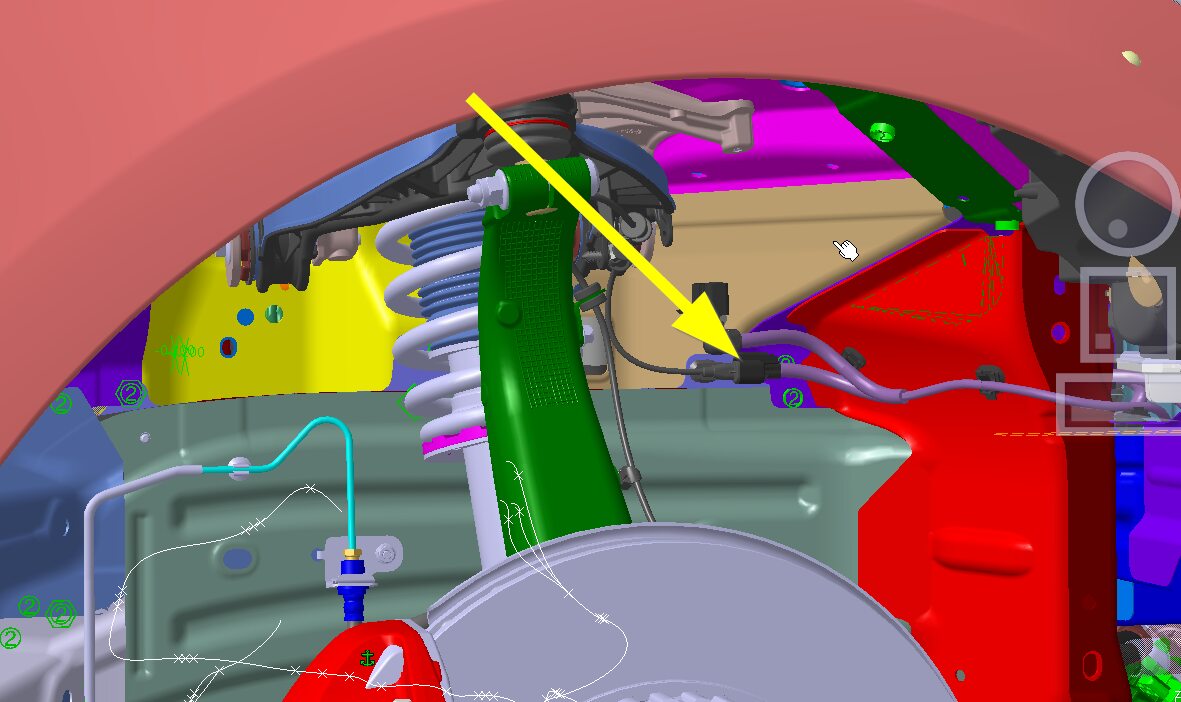

断开左前轮毂转速传感器

注
1 个连接器
拆卸左前轮毂内衬区域周围的前部线束夹

注
3 个夹子；北美地区车辆有 2 个夹子
拆卸左侧转向灯和摄像头线束的前部线束夹

注
1 个夹子
断开左侧转向灯和摄像头的前部线束连接器

注
2 个连接器
完全升起车辆，然后将举升机降低至锁止位

注
将车辆置于适宜的作业高度；务必在听到两侧清晰的锁止声后再降下，否则车辆可能会发生侧倾；确认车门周围没有物体

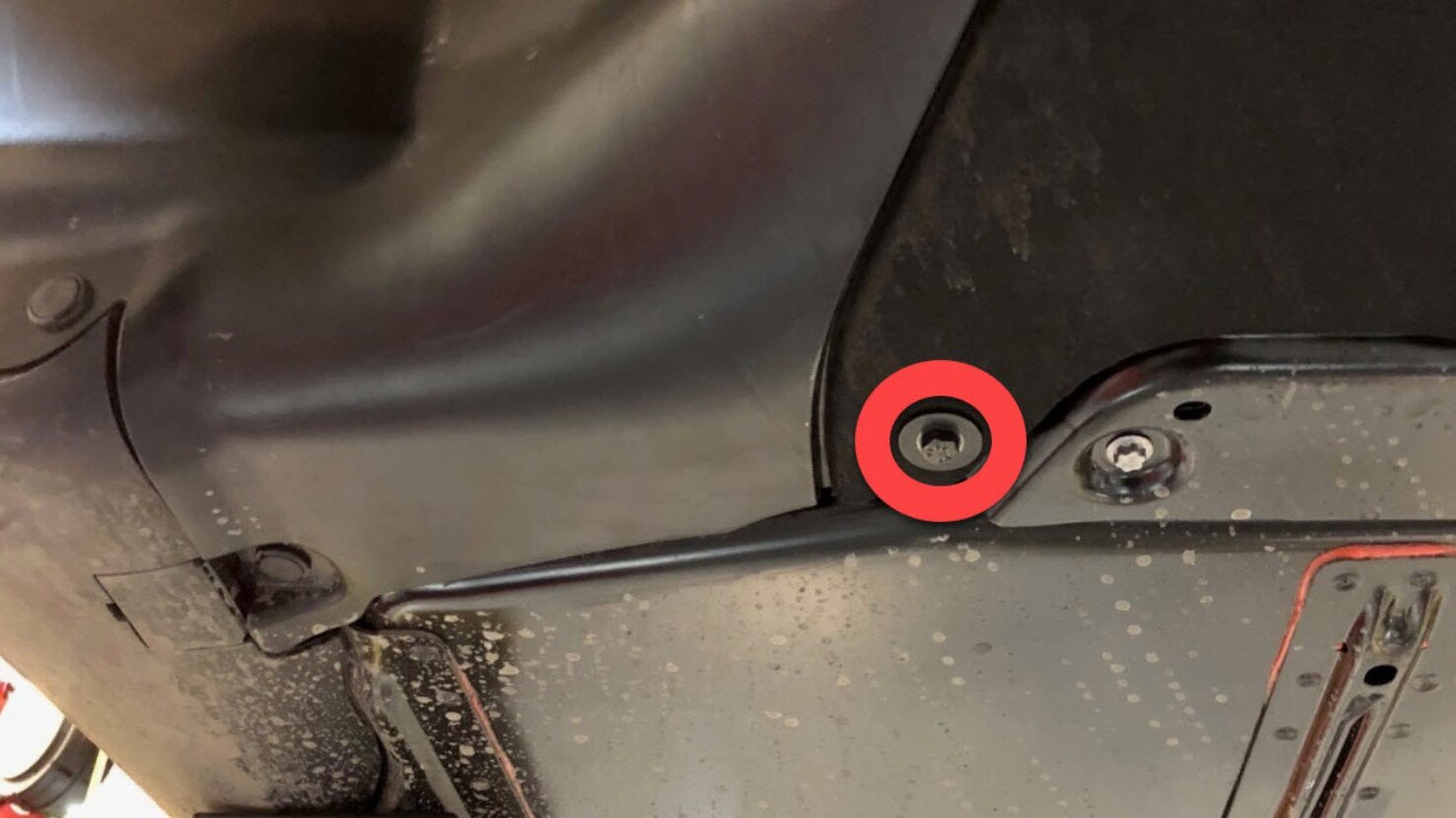

拆卸用于固定前流线型护板的外侧紧固件

注
9 个螺栓，10 毫米，5 Nm
拆卸剩余螺母，然后从车辆上拆下前流线型护板

注
2 个螺母，15 毫米，5 Nm

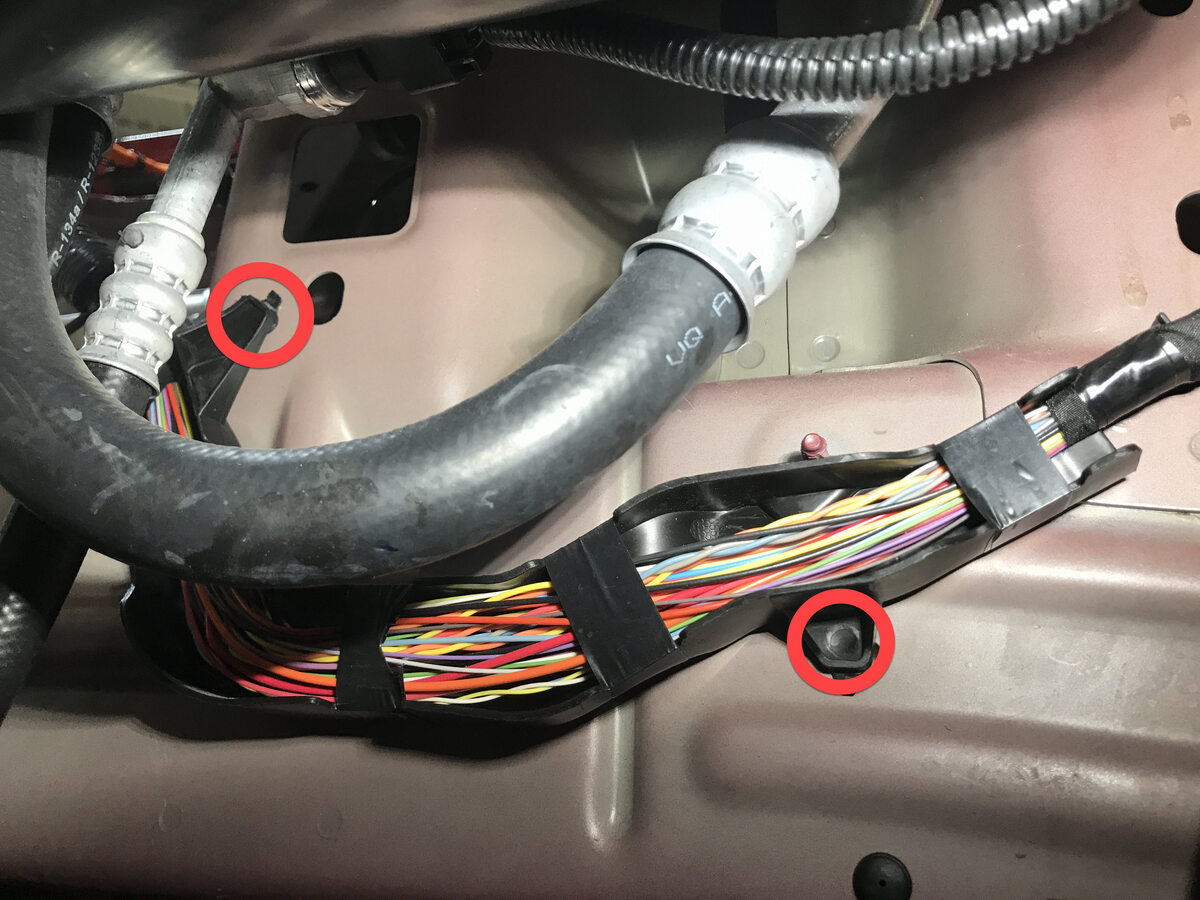

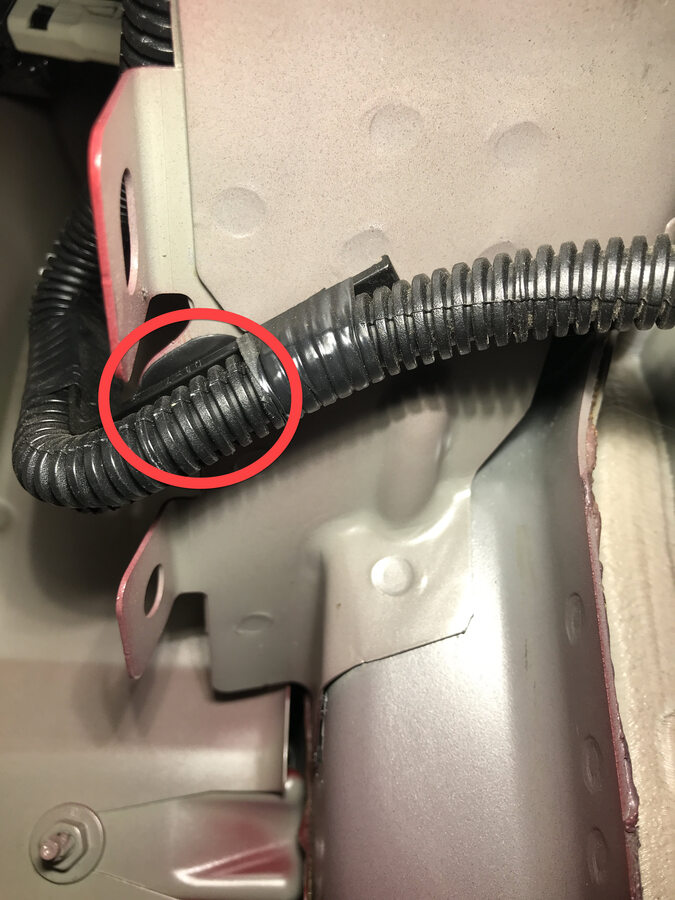

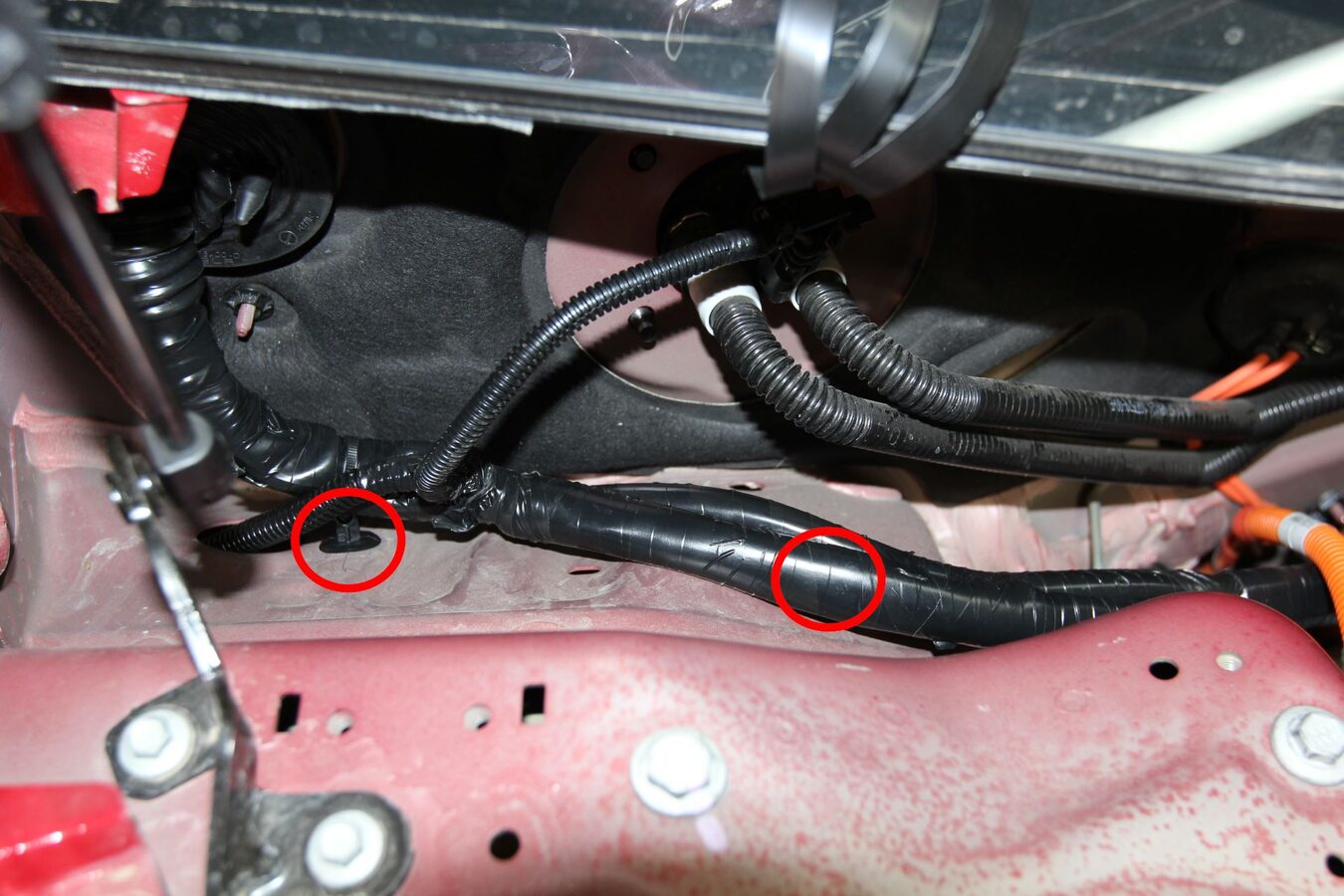

拆卸隔板区域周围的前部线束夹

注
3 个卡子
从隔板上松开高压线束支架

注
2 个夹子

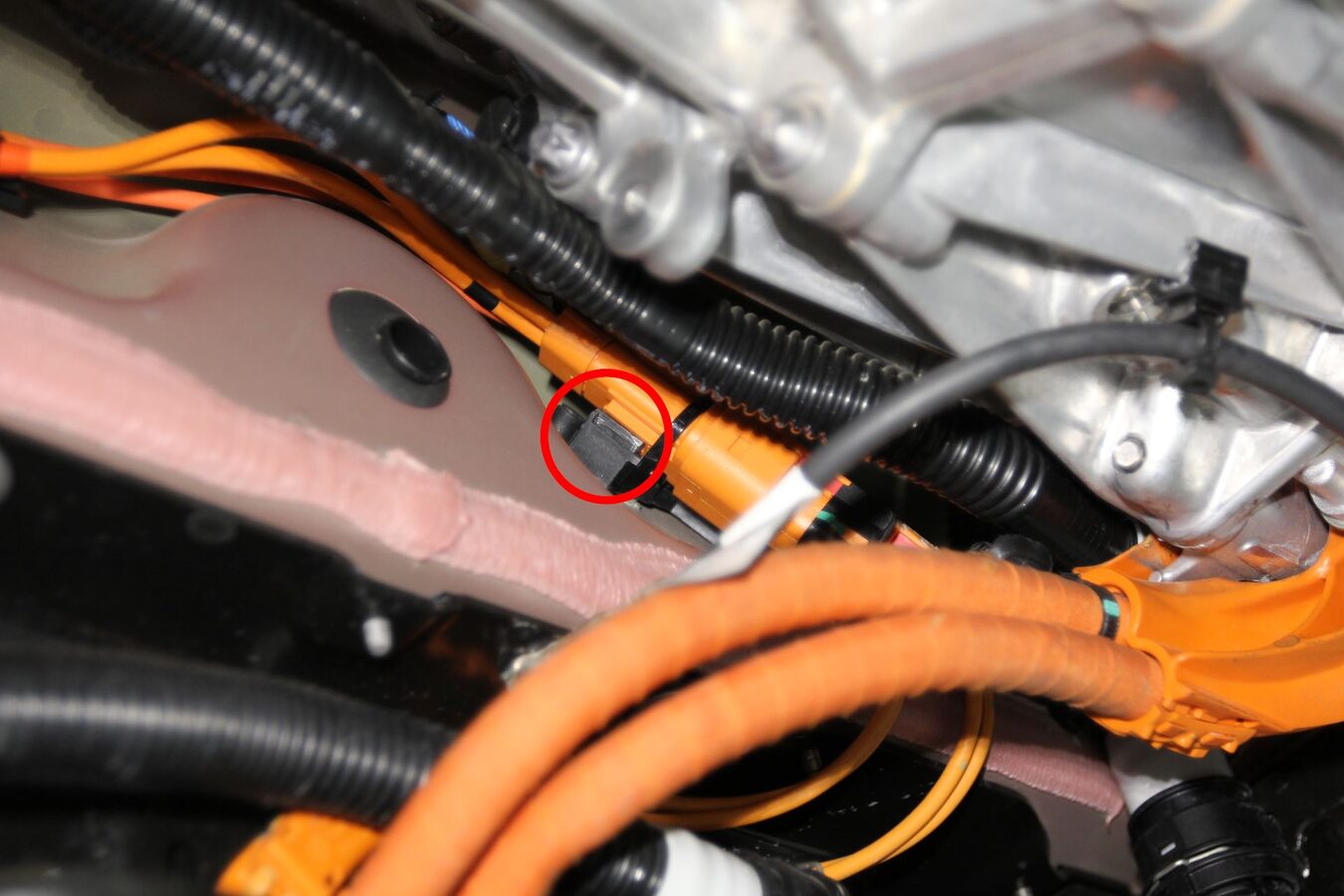

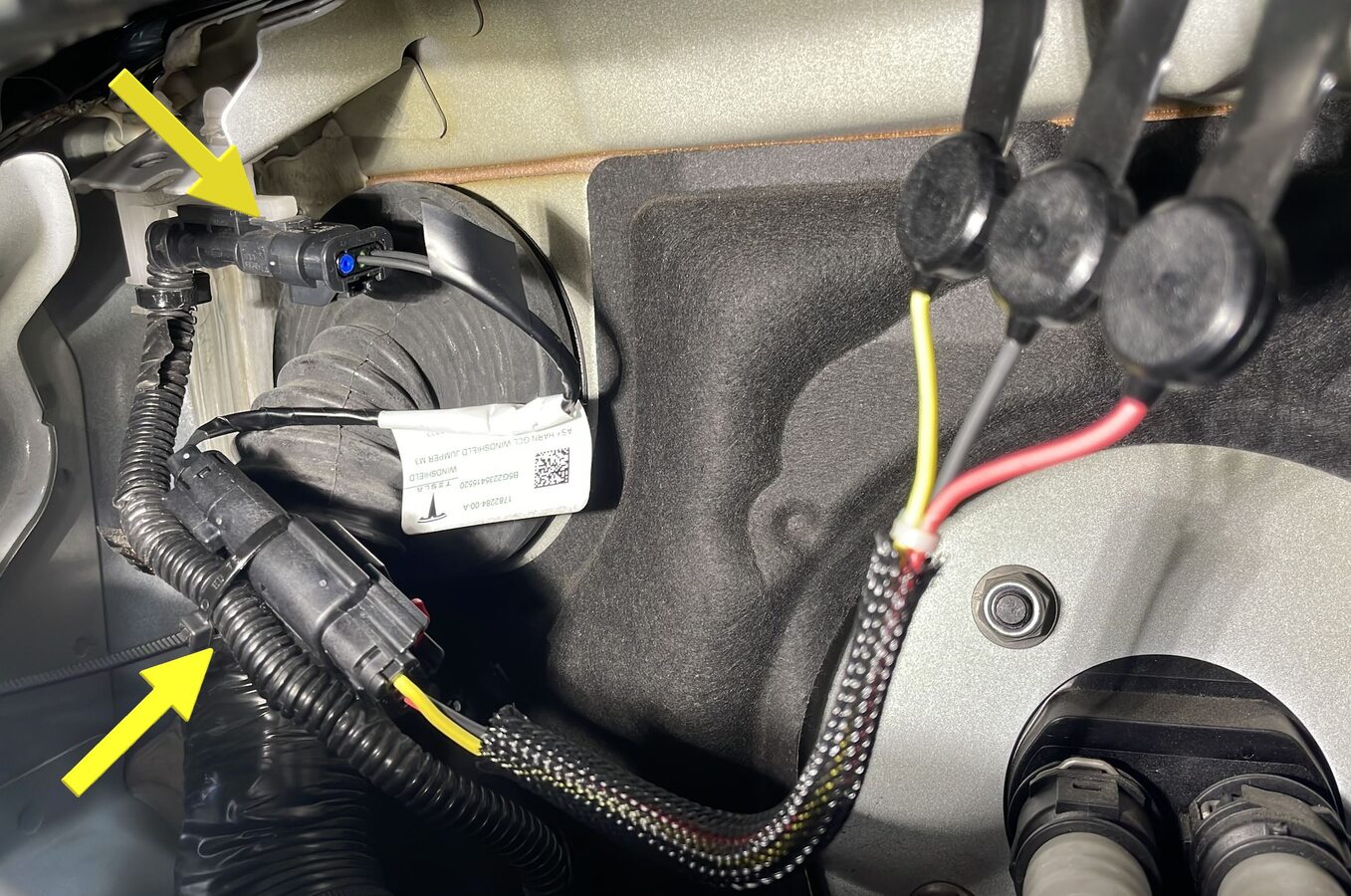

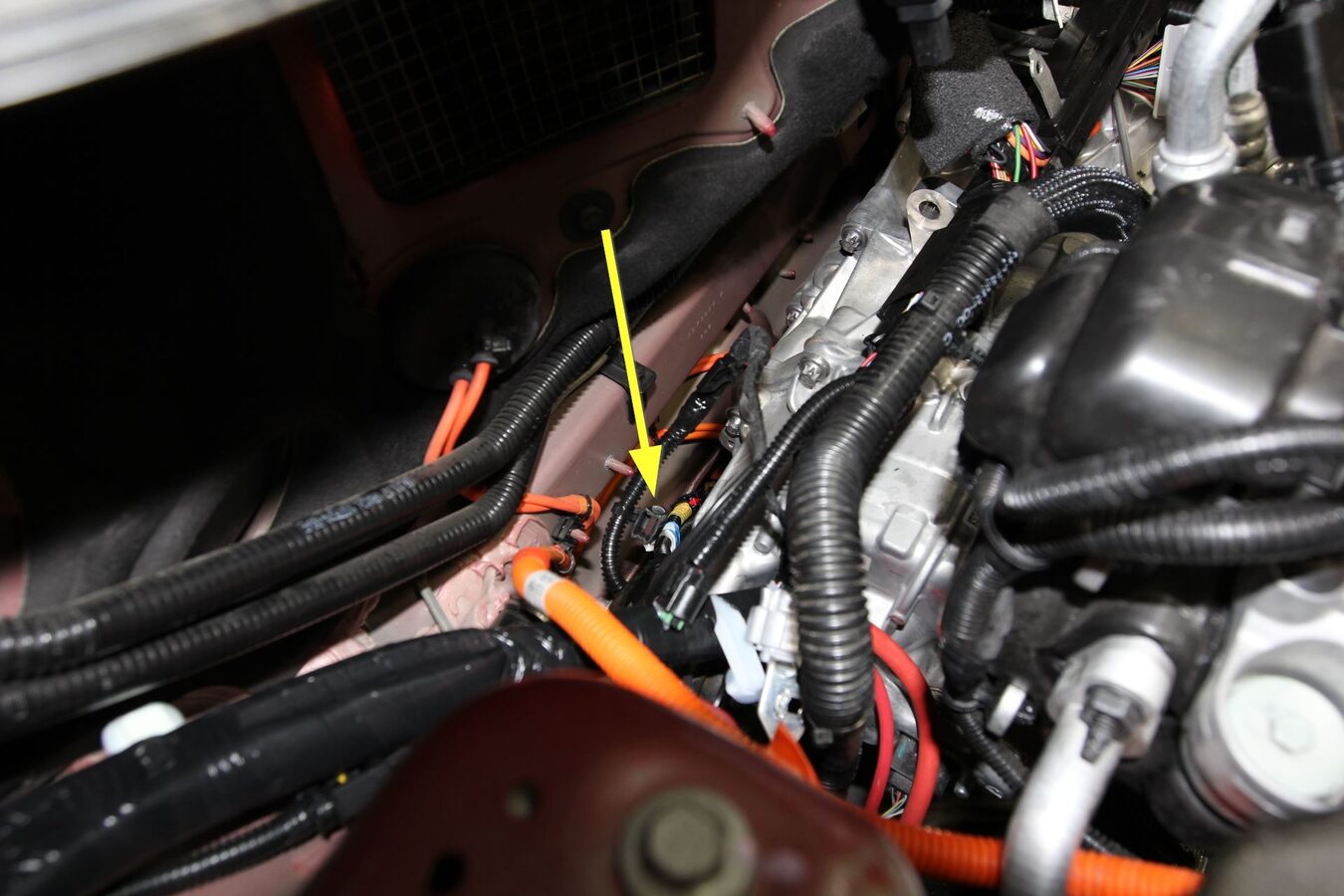

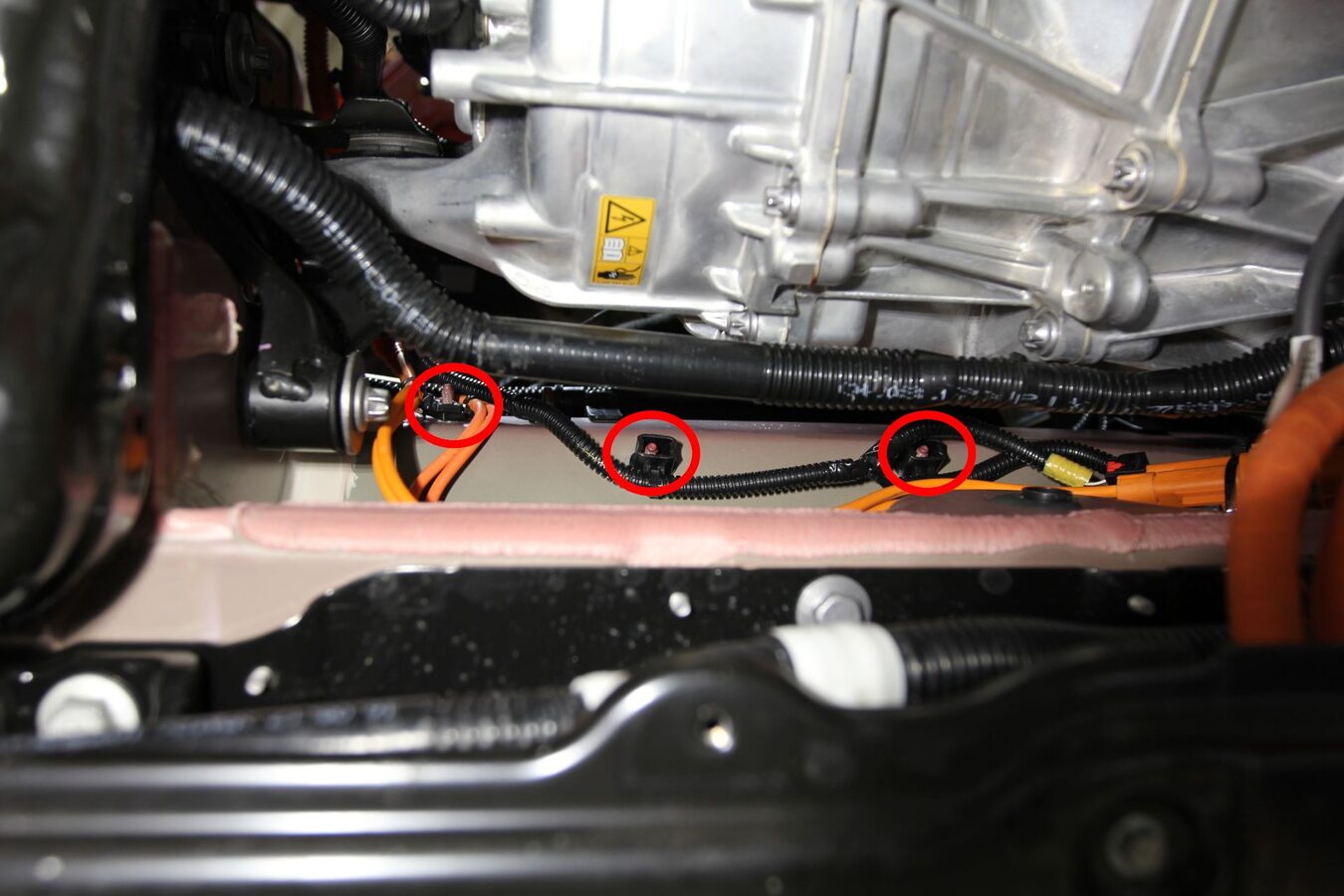

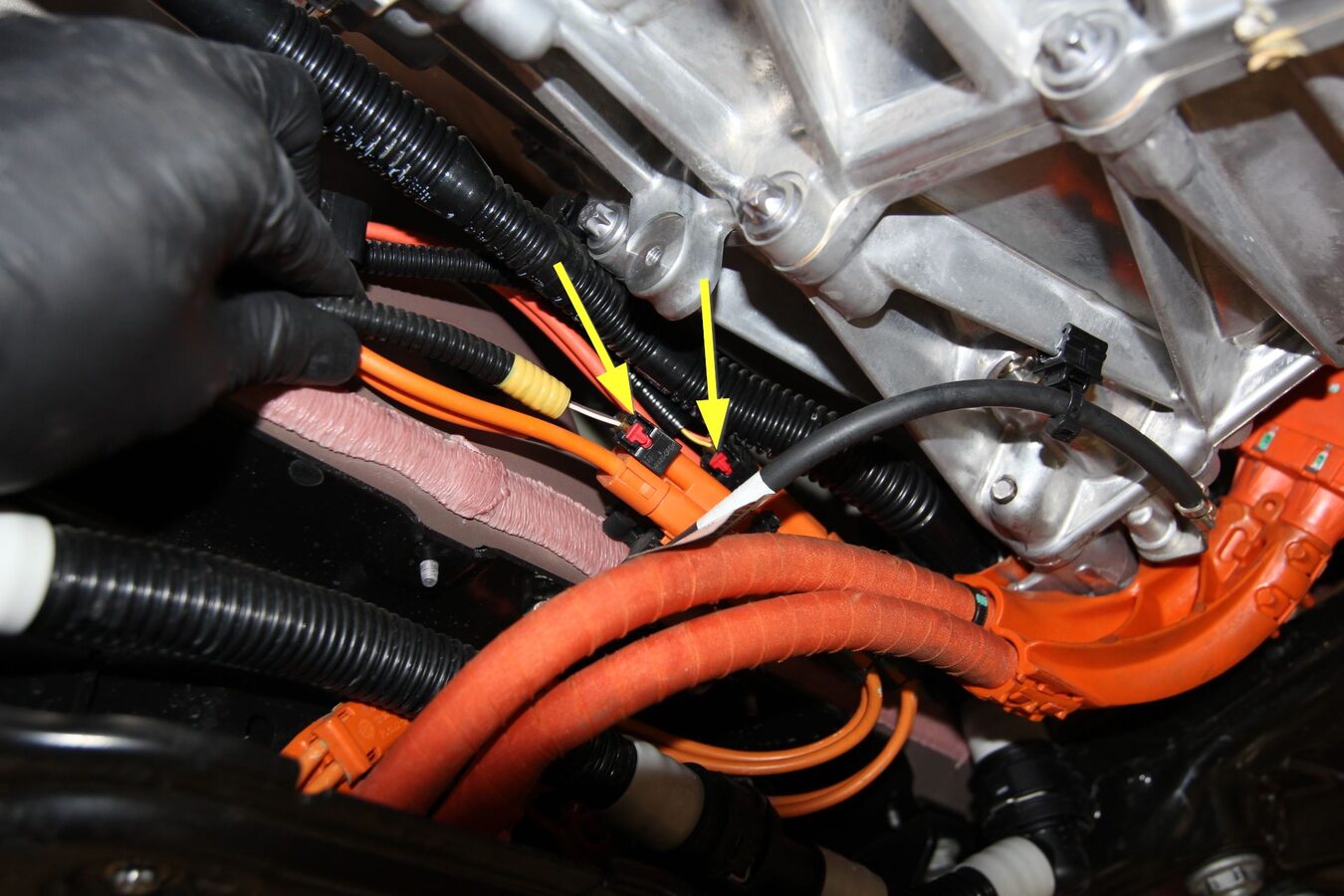

断开前部线束高压互锁回路连接器

注

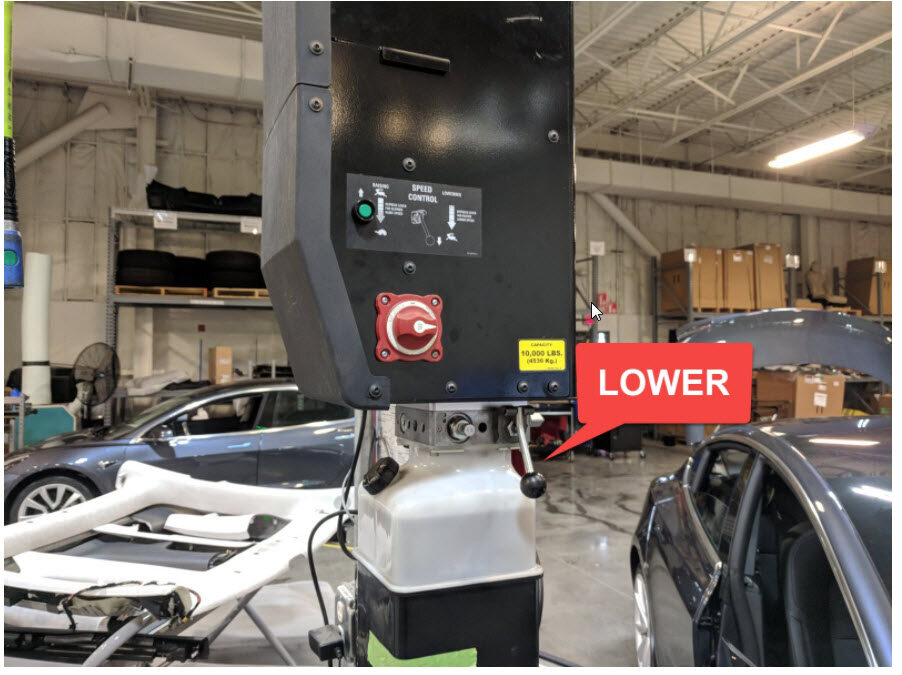

2 个连接器
将车辆降至适宜的作业高度

注
将举升机升离锁止位，然后固定住解锁杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
拆卸将清洗器储液罐固定到车辆的上部螺栓

注
1 个螺栓，10 毫米，3 Nm

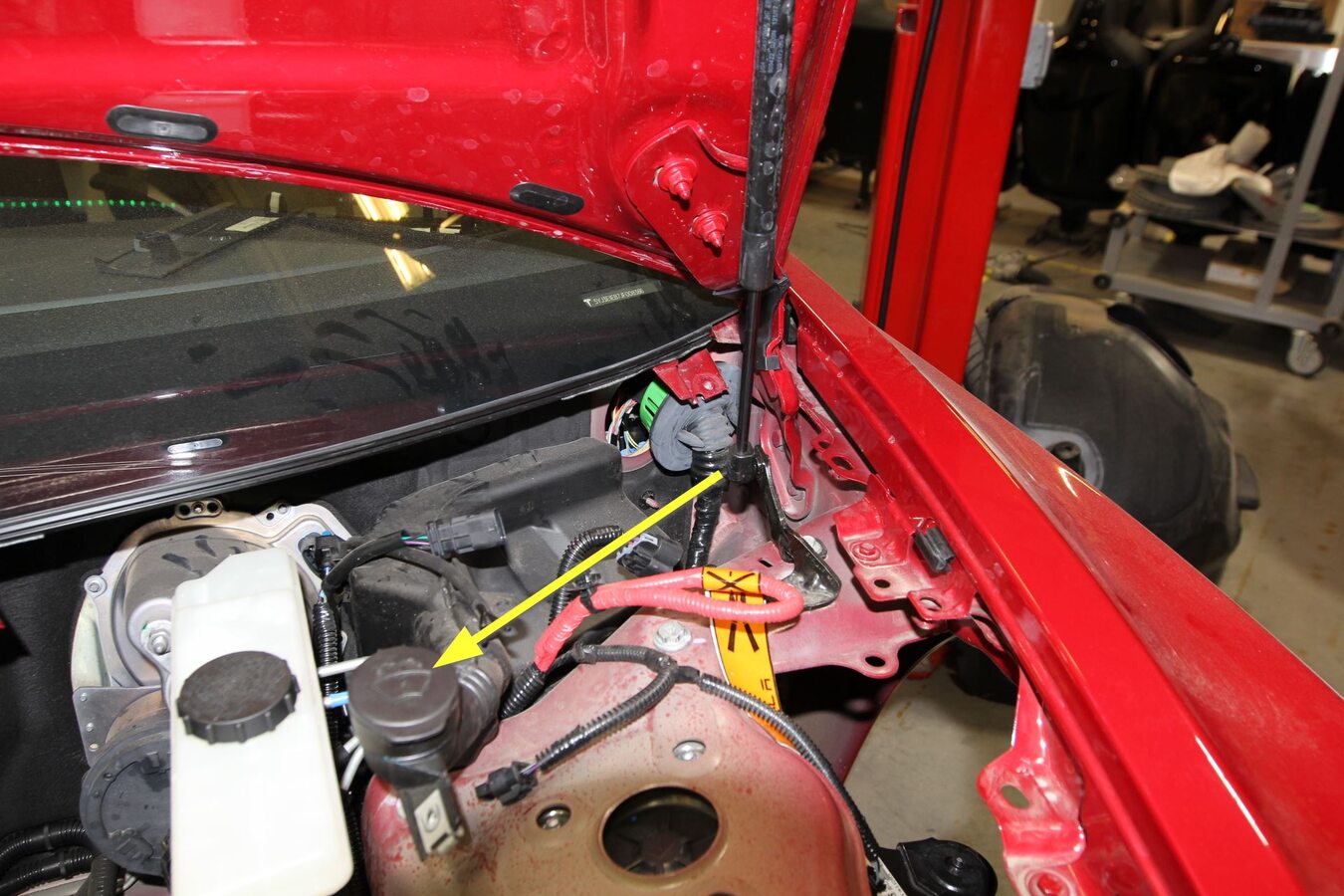

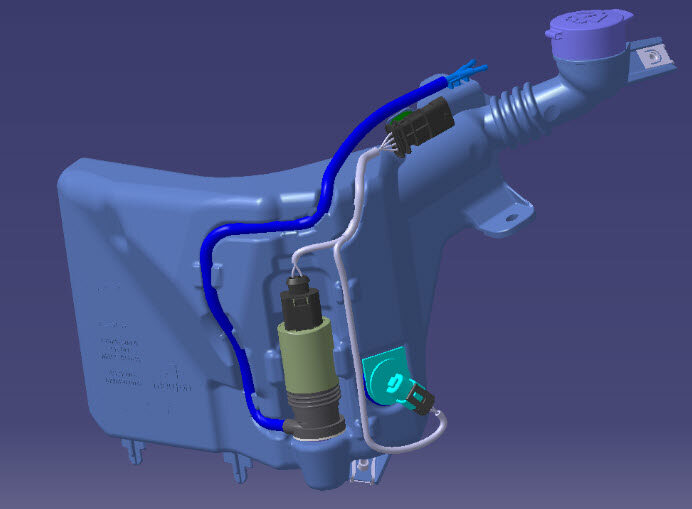

将清洗器储液罐从车辆上拆下

注
2 个连接器；使清洗器储液罐保持直立状态，以防液体溢出

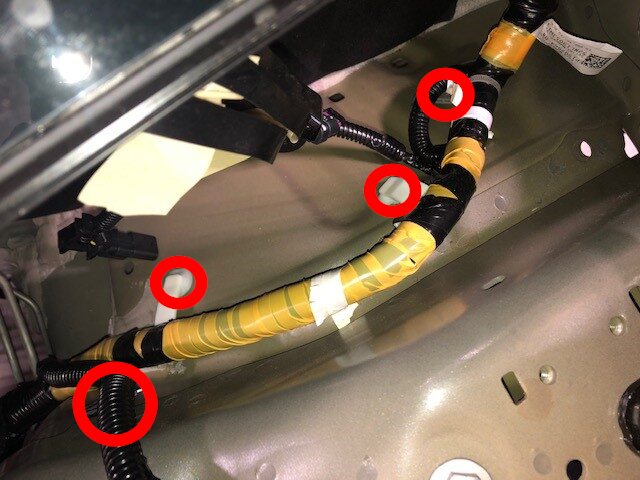

从清洗器储液罐区域下方的车身上拆下前部线束夹

注
4 个卡子

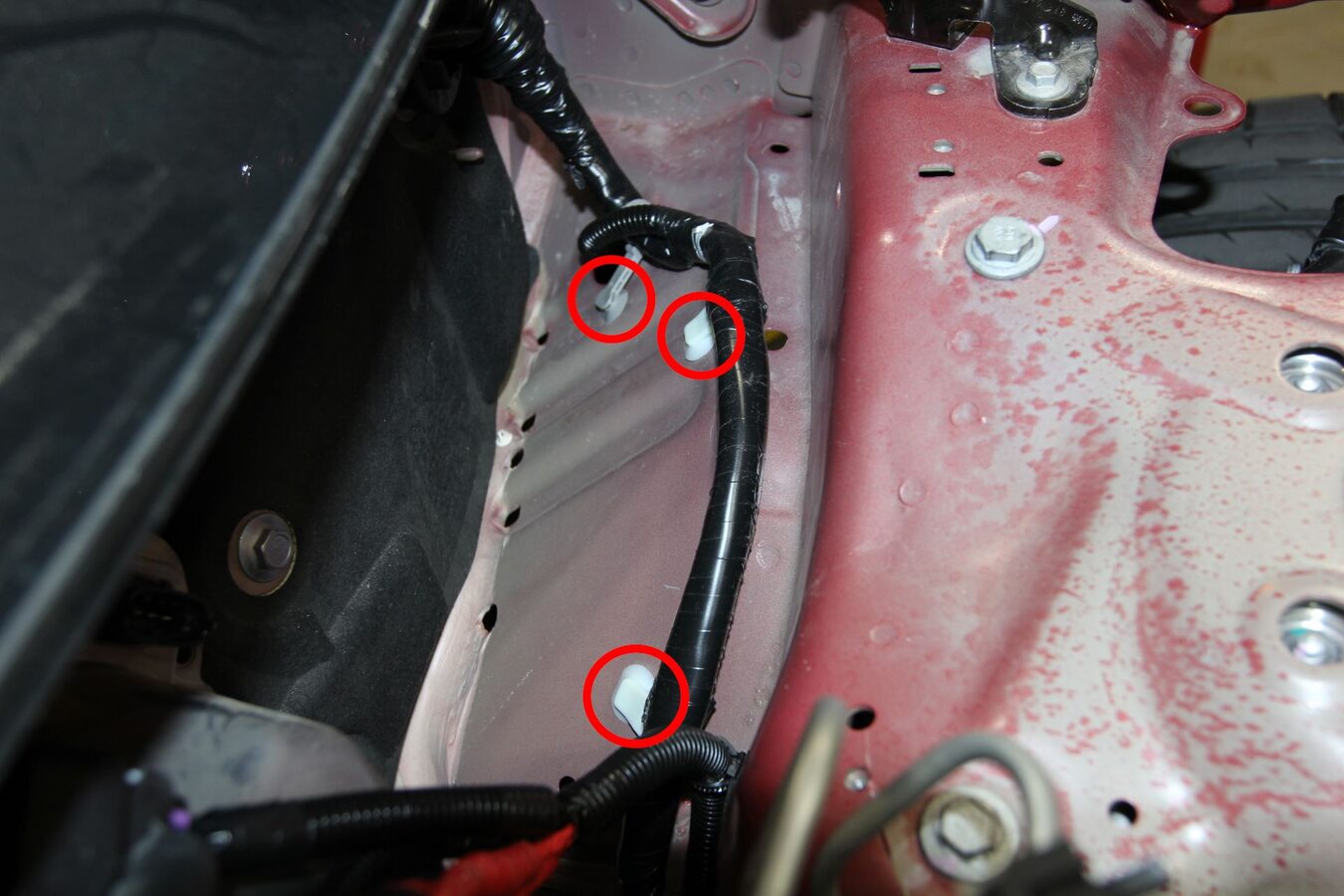

拆卸左侧车架纵梁区域周围的前部线束夹

注
3 个卡子
拆卸右侧车架纵梁区域周围的前部线束夹

注
3 个卡子
将前部线束的左侧从轮毂内衬排布到前备箱区域
将前部线束的左侧排布到前控制器区域
将前部线束的右侧从轮毂内衬排布到前备箱区域
将前部线束的右侧排布到前控制器区域

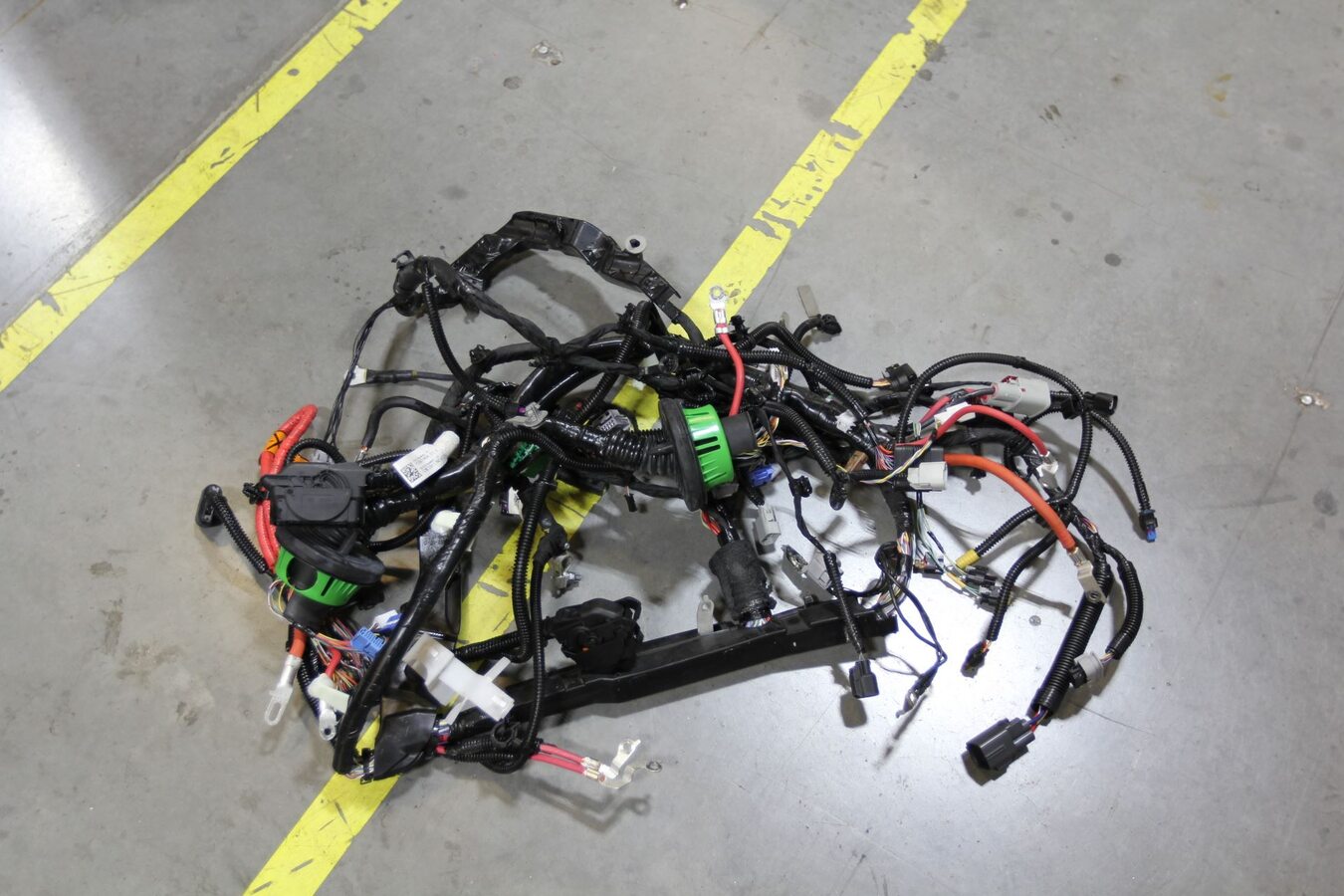

从车辆上拆下前部线束

安装

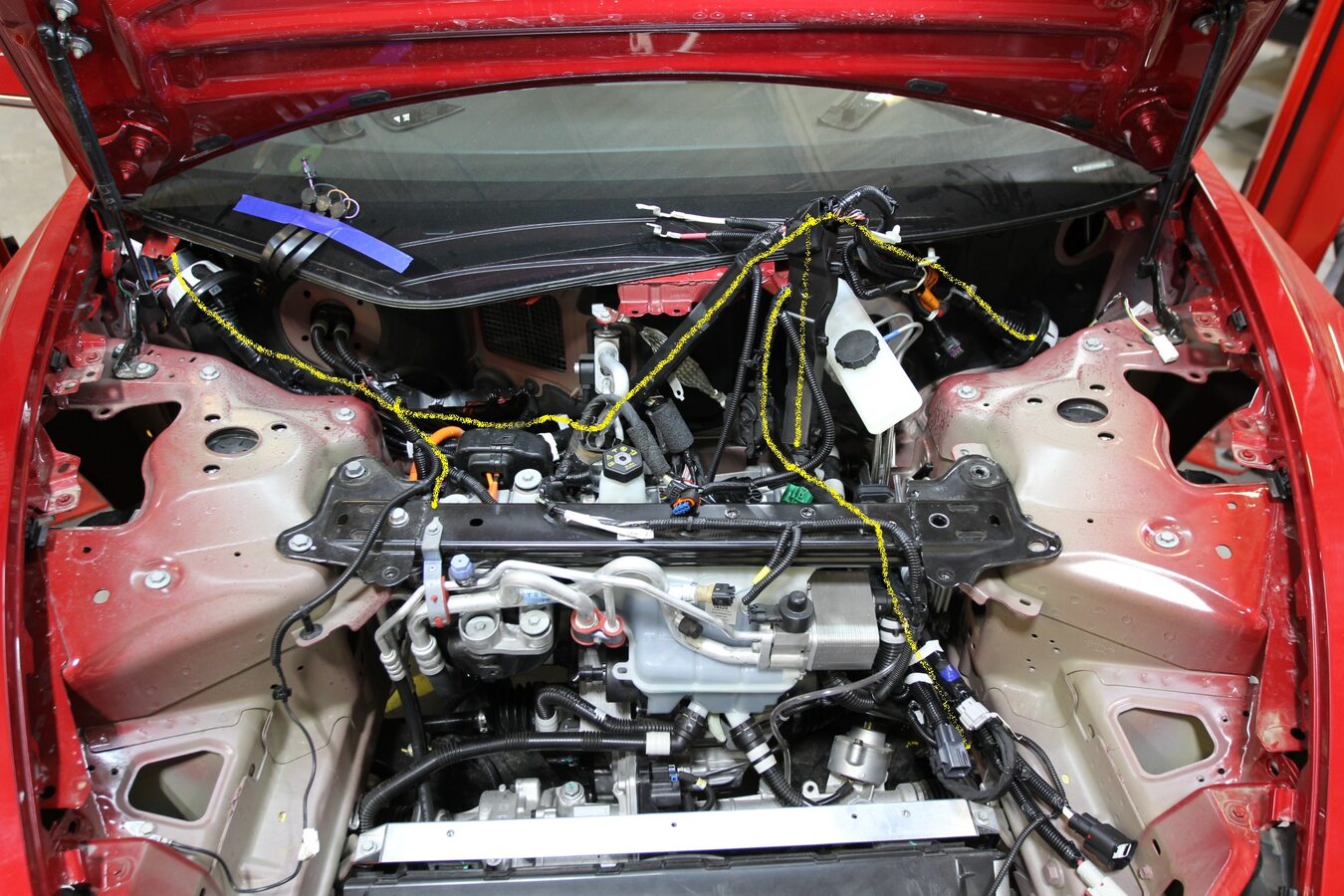

将前部线束放置到车辆上以便安装

注
务必将右侧分支排布到空调压缩机高压线束下方

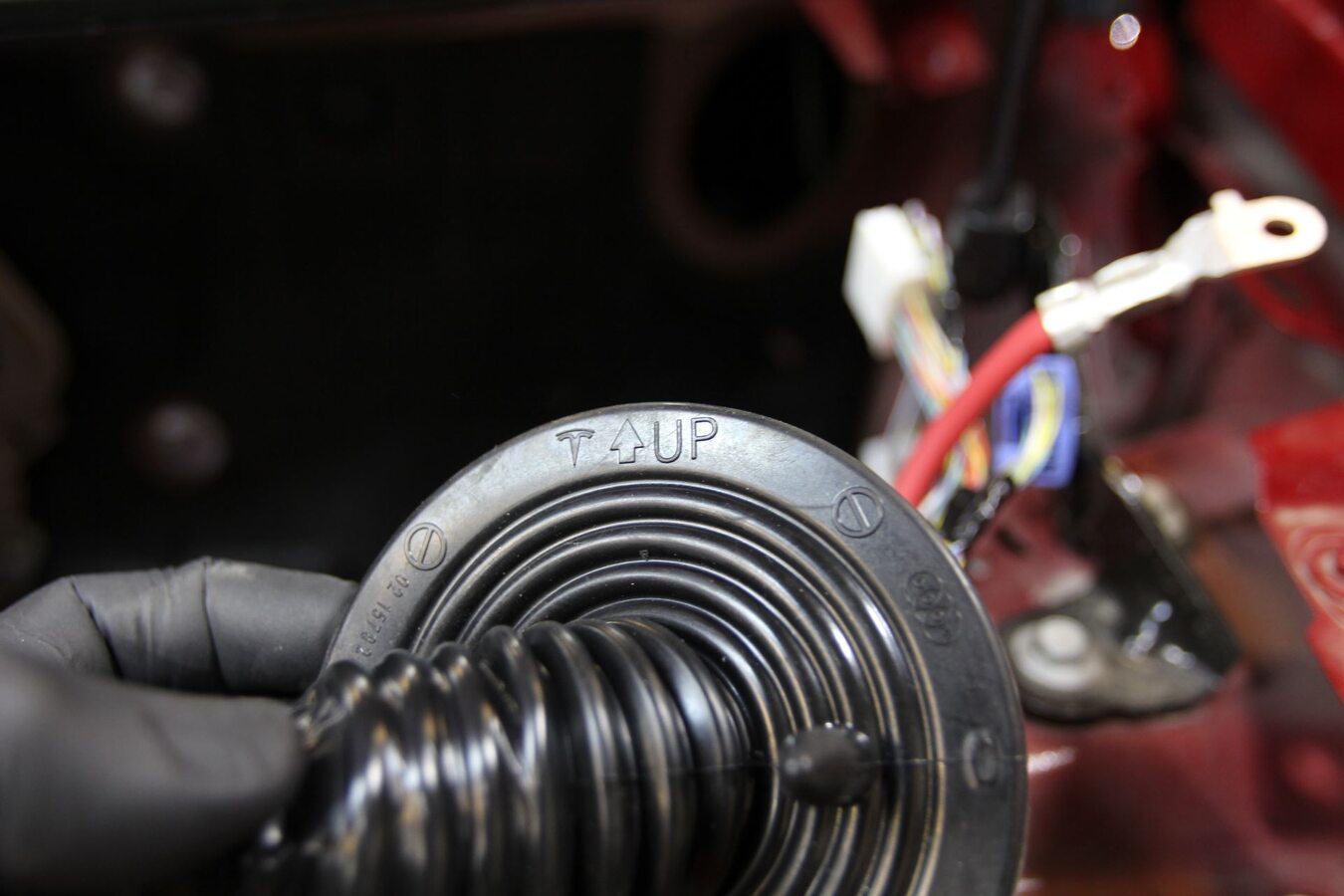

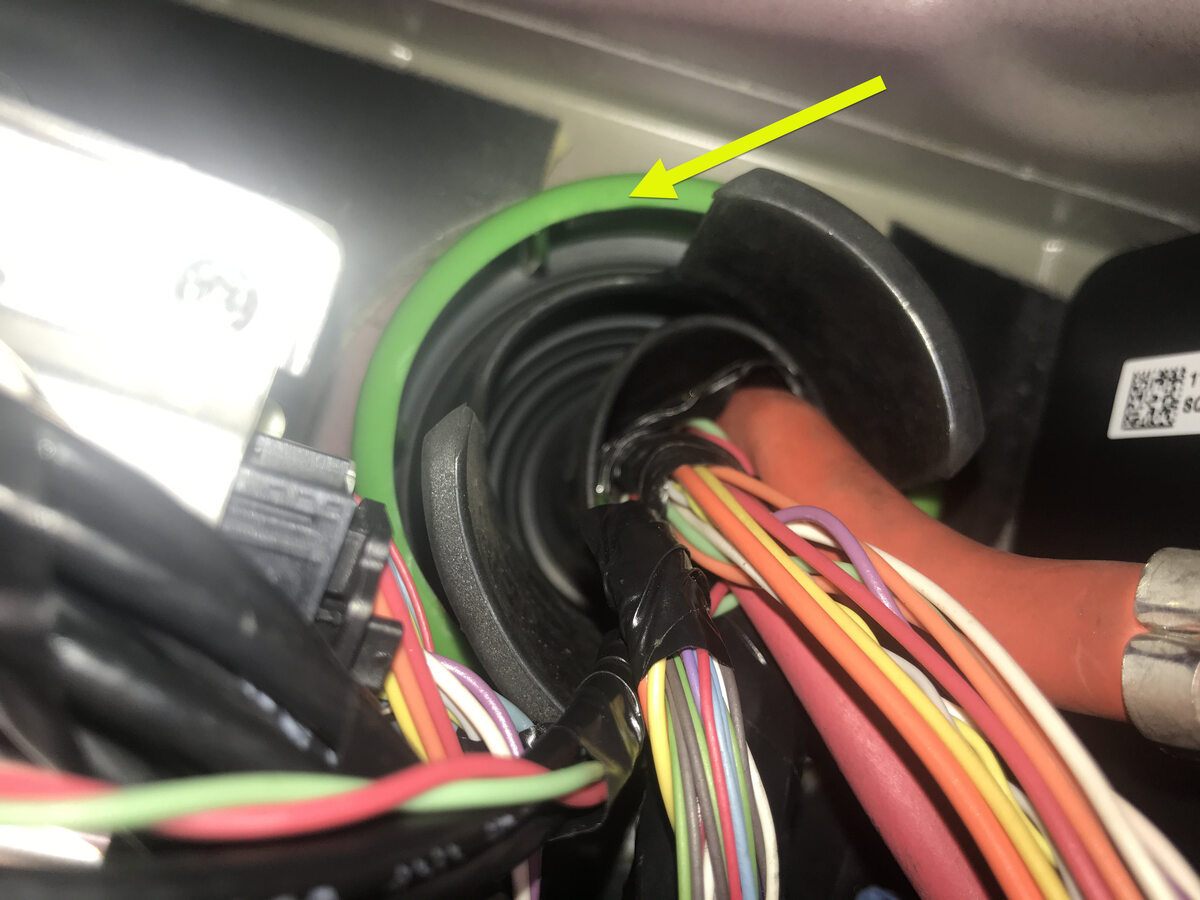

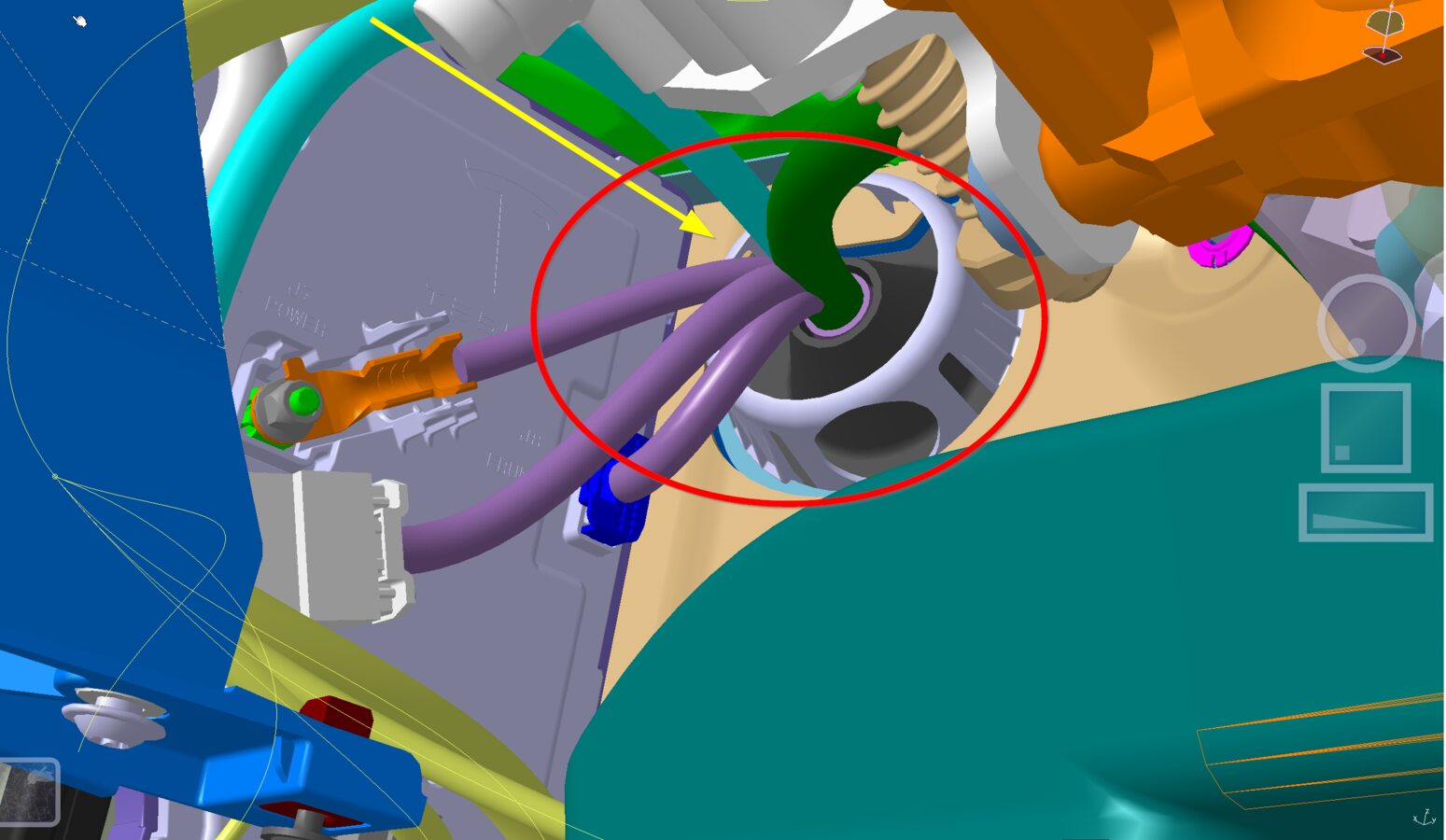

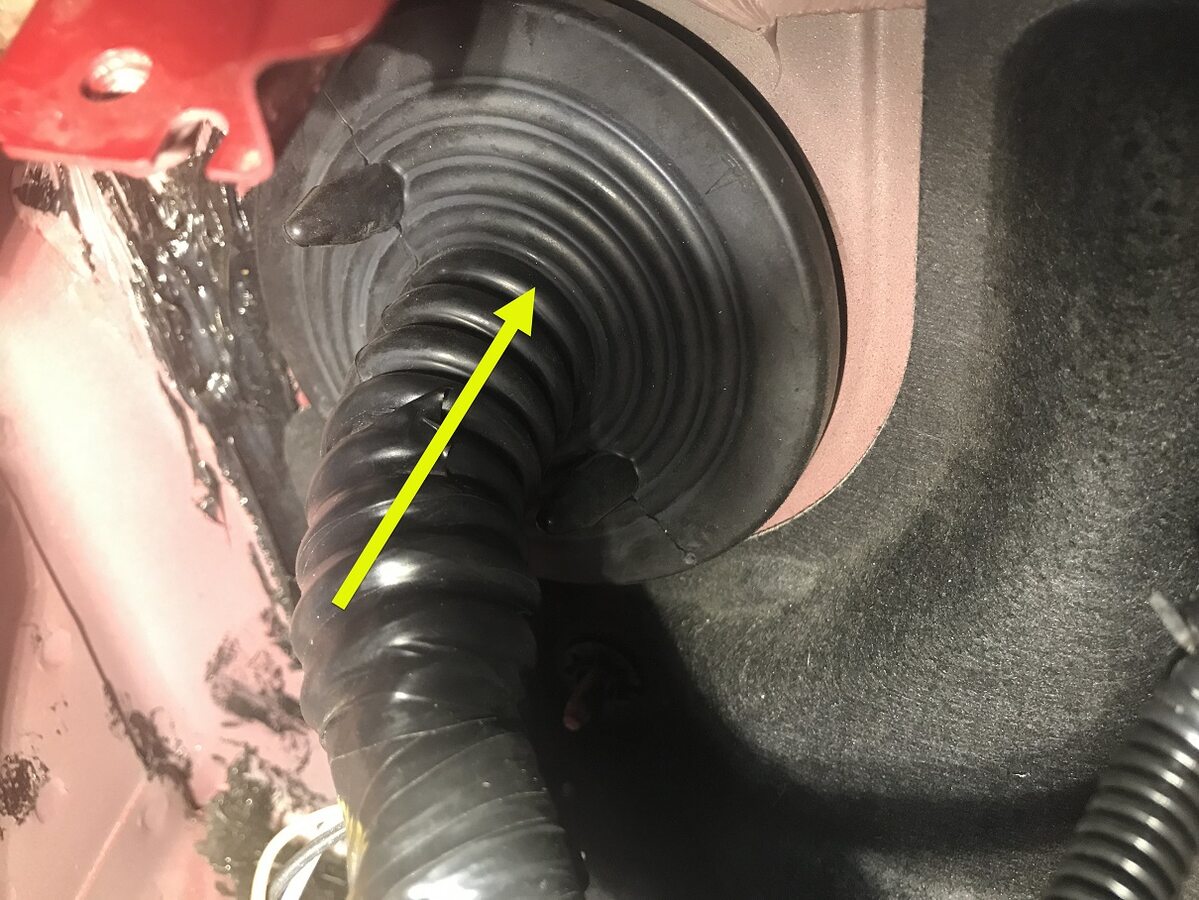

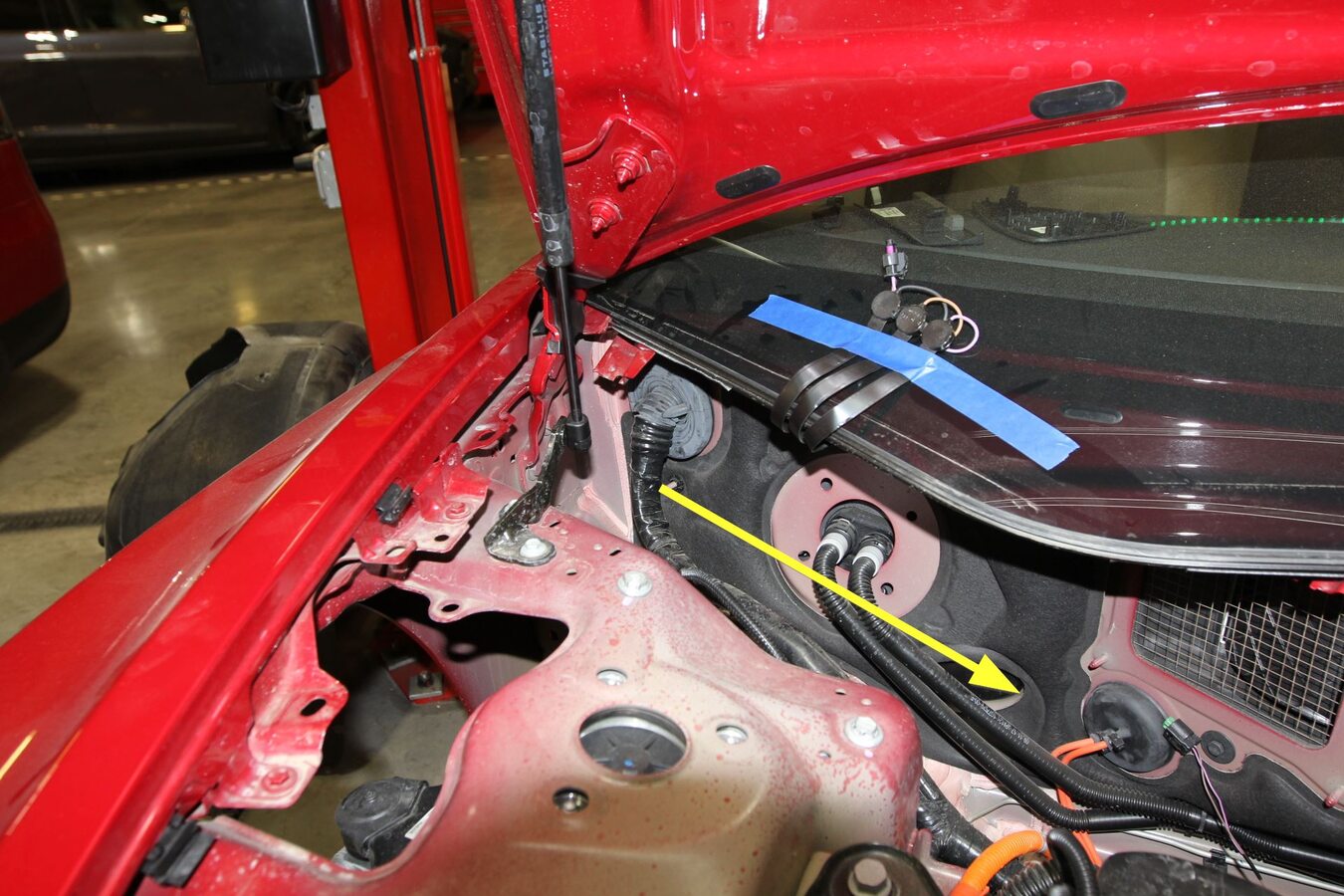

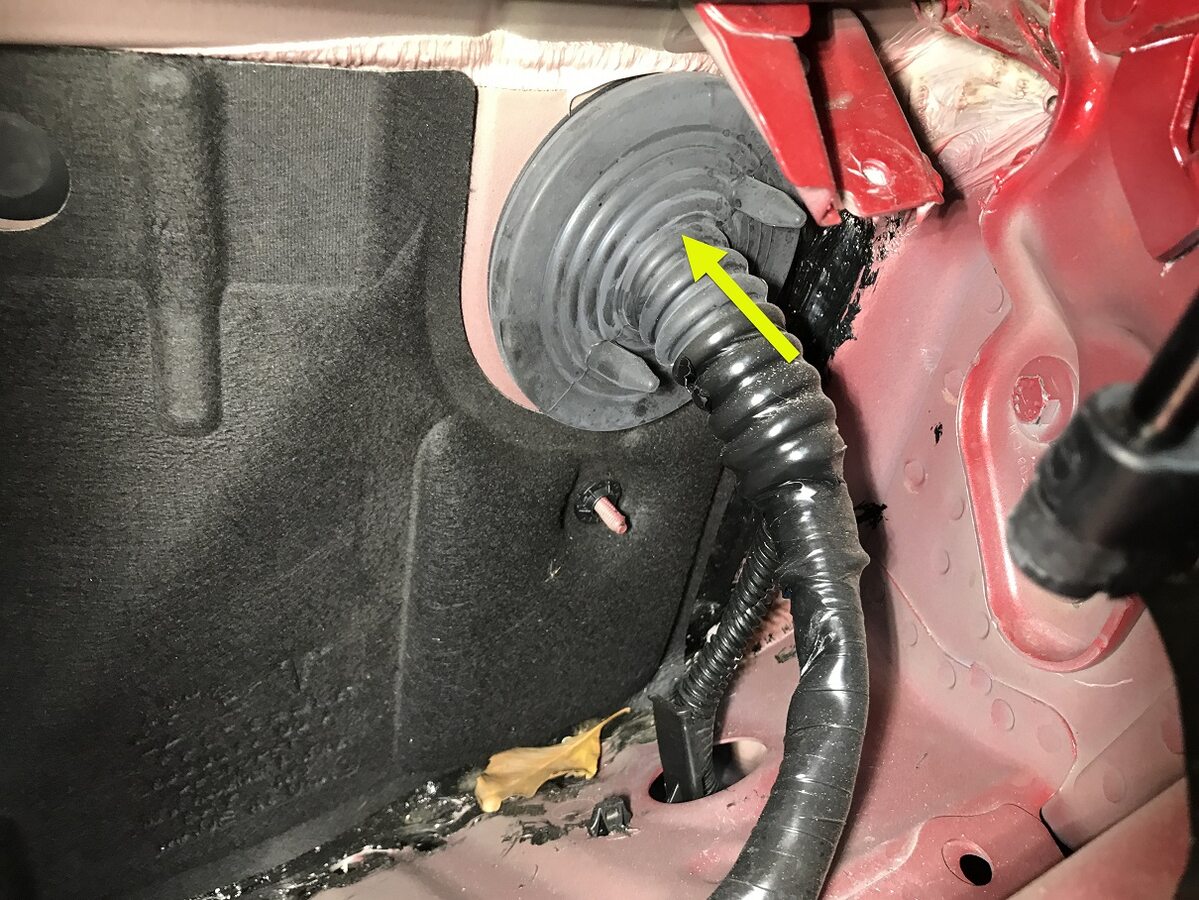

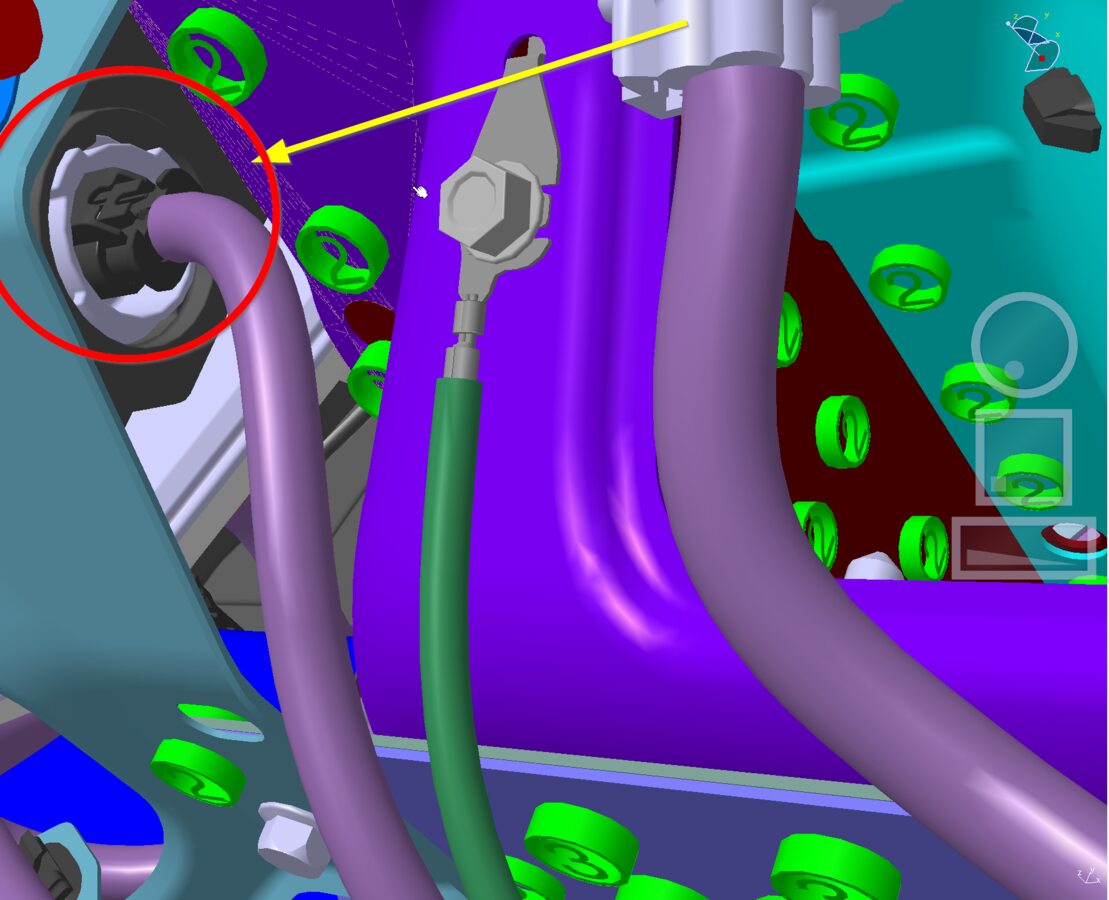

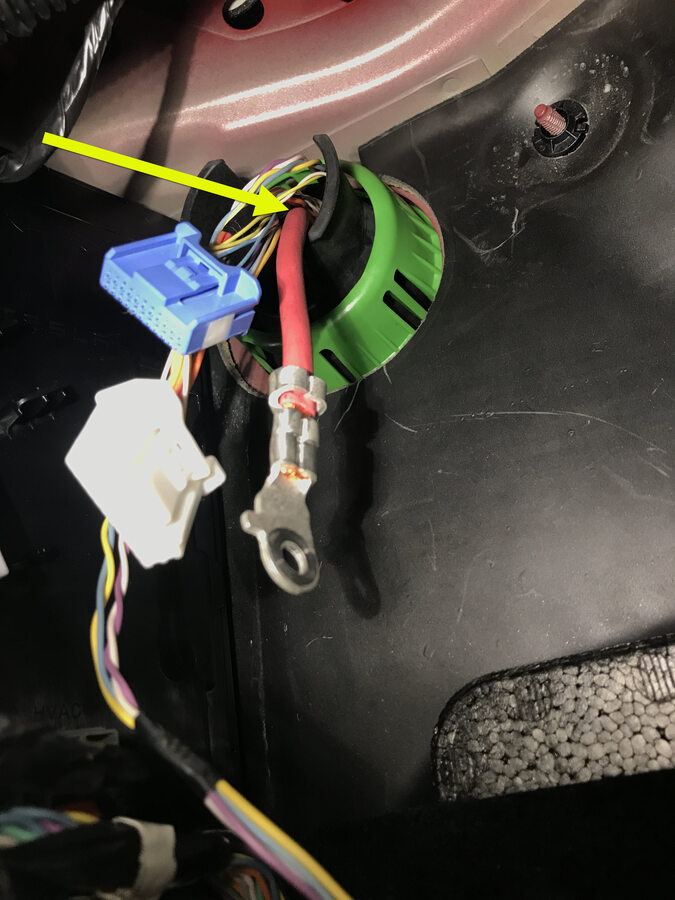

围绕制动助力器区域排布前部线束，并将线束的左侧推入驾驶位侧厢

注
4 个夹子；确保以正确的方向安装索环

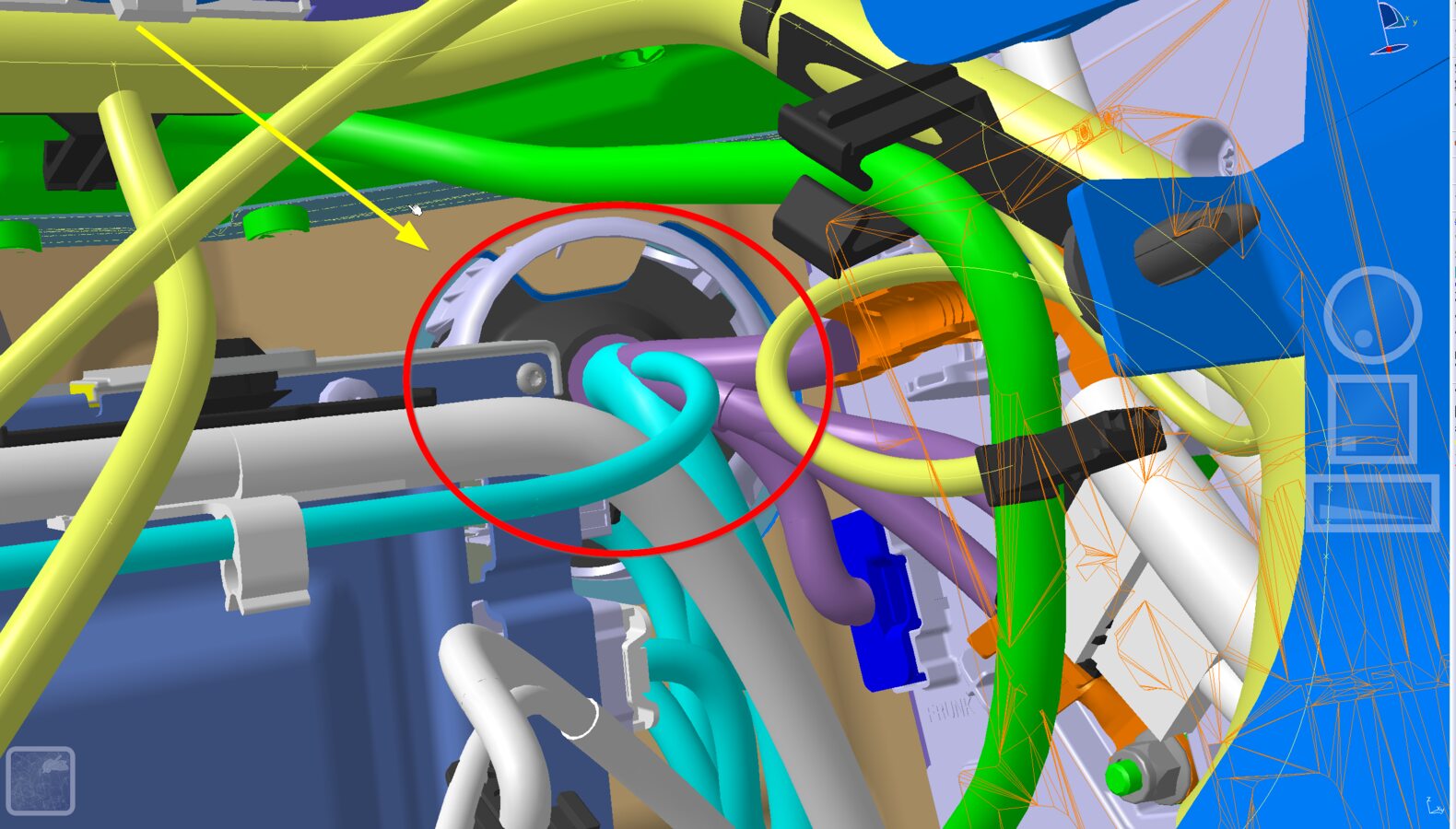

围绕暖通空调送气管槽区域排布前部线束，并将线束的右侧侧推入副驾位侧厢

注
4 个夹子；将线束排布到空调高压线束下方；确保以正确的方向安装索环

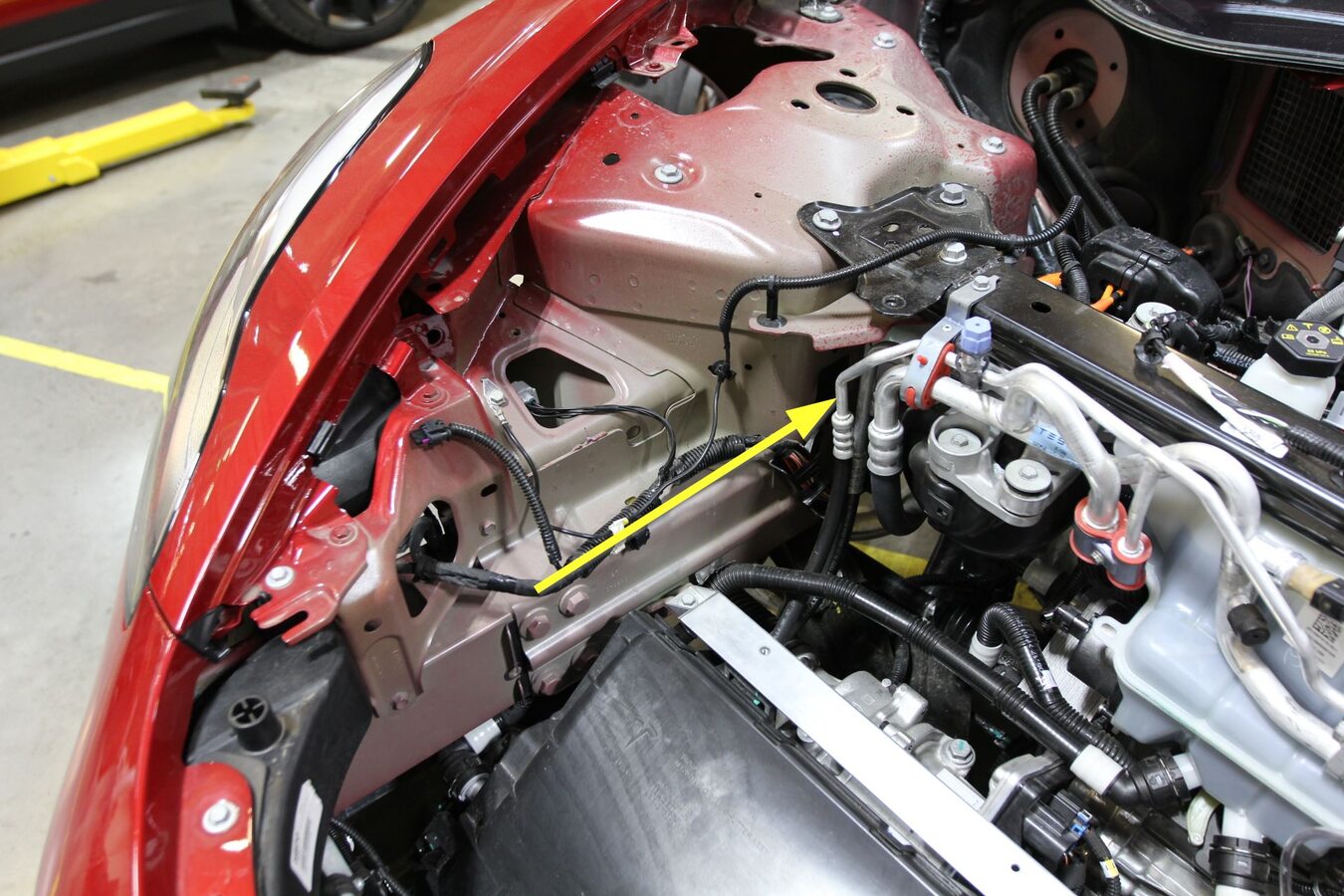

将前部线束的右侧排布到前饰板区域右侧

注
确保塑料外壳方向正确，夹子朝向车架纵梁；将线束向下送入饰板后面

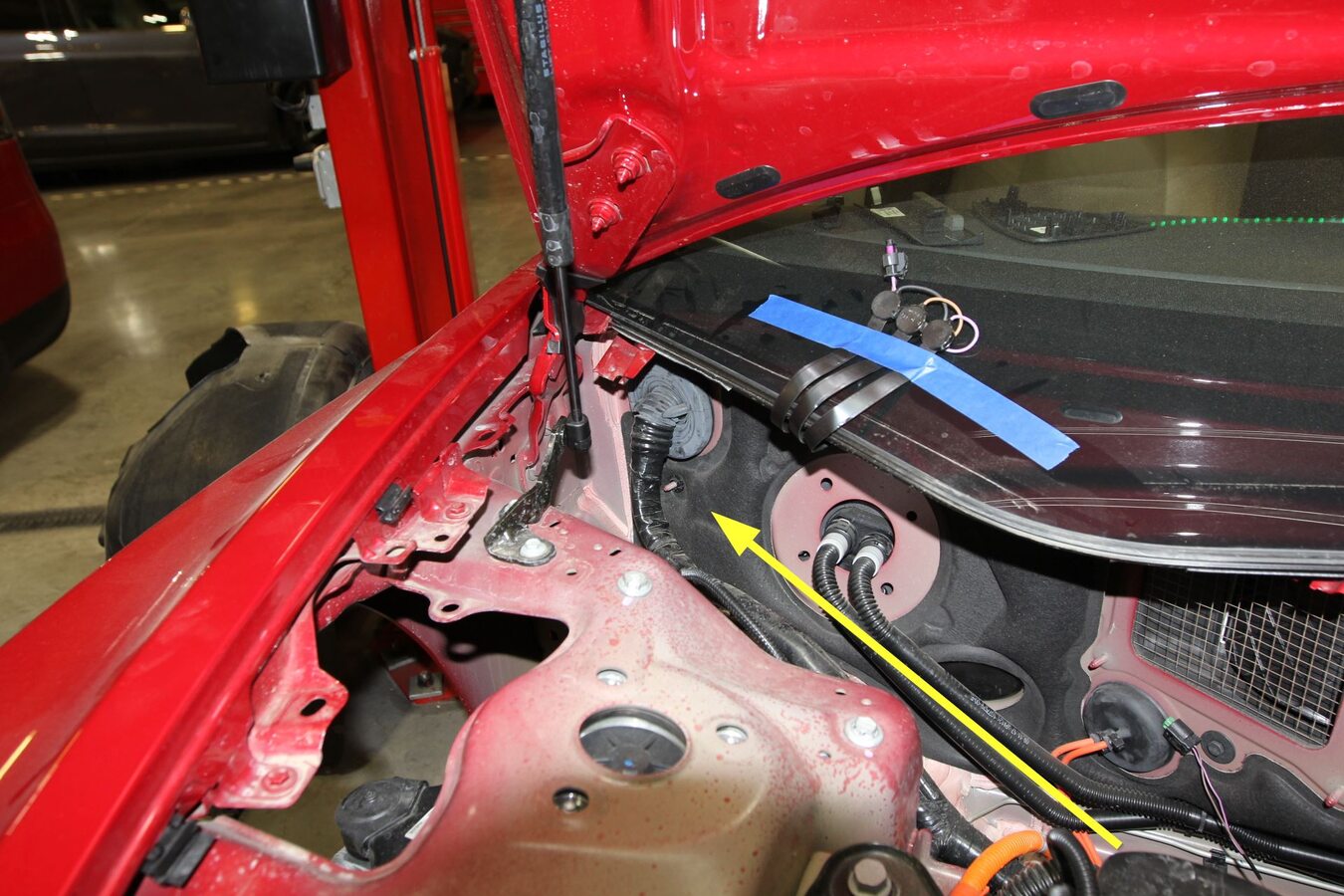

将前部线束的右侧从前备箱排布到右侧轮毂内衬区域

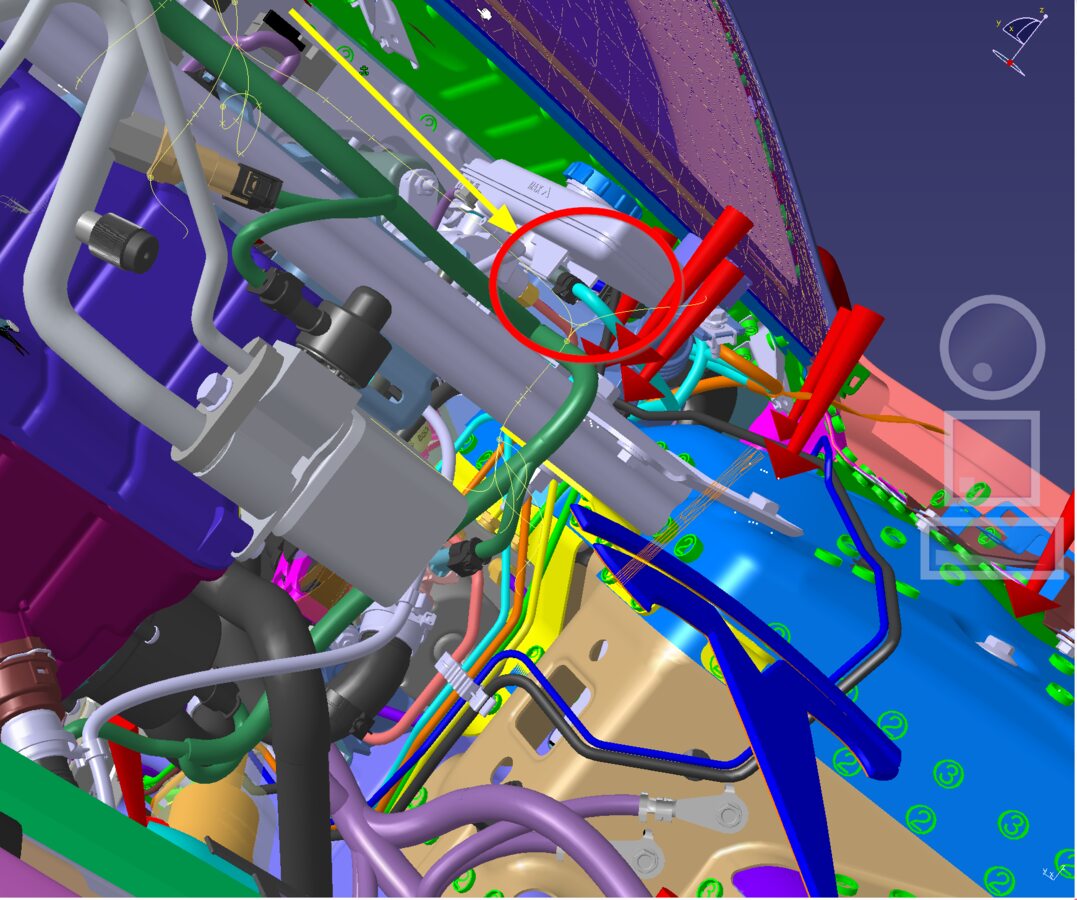

沿隔板向下排布高压互锁回路连接器
将前部线束的左侧排布到左前饰板区域

注
确保塑料外壳方向正确，夹子朝向车架纵梁；将线束向下送入饰板后面

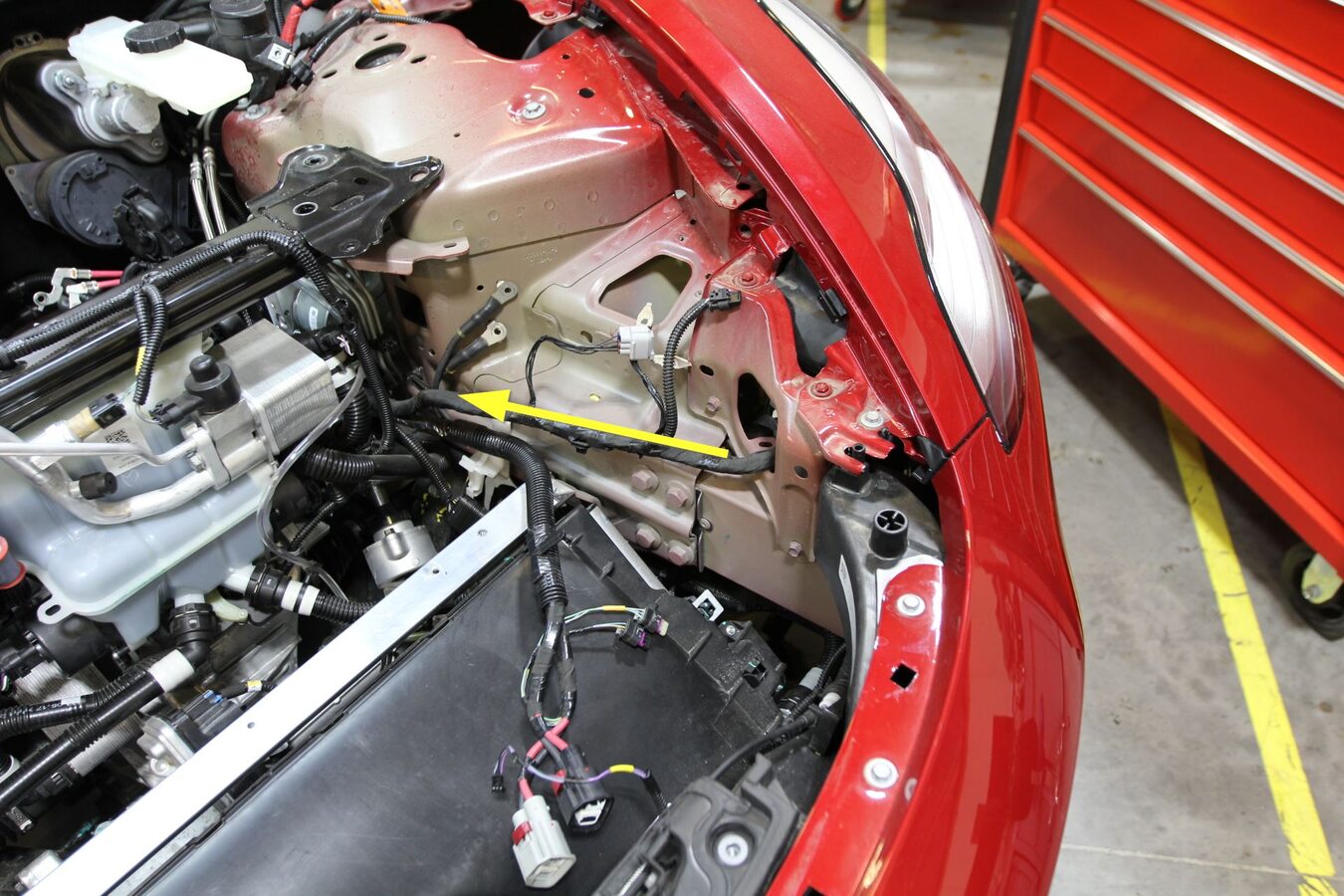

将前部线束的左侧从前备箱排布到左侧轮毂内衬区域

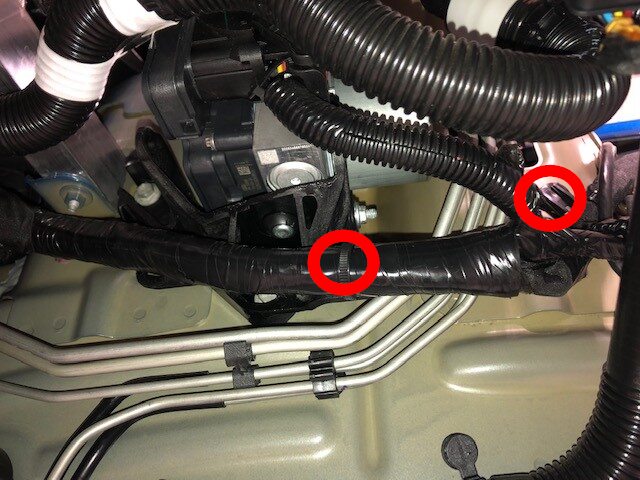

安装左侧车架纵梁区域周围的前部线束夹

注
3 个夹子；新款车上的夹子数量可能不同
安装右前车架纵梁区域周围的前部线束夹

注
3 个夹子；新款车的夹子数量可能有所不同
将前部线束夹安装到清洗器储液罐区域下方

注
4 个卡子
将清洗器储液罐安装到车内

注
2 个连接器
安装将清洗器储液罐固定到车辆的上部螺栓

注
1 个螺栓，10 毫米，3 Nm
完全升起车辆，然后将举升机降低至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
连接前部线束高压互锁回路连接器

注
2 个连接器
将高压线束支架固定到隔板

注
2 个夹子
安装隔板区域周围两个高压互锁回路线束的前部线束夹

注
3 个卡子
将前流线型护板放置到车辆上，然后安装螺母

注
2 个螺母，15 毫米，5 Nm
在前流线型护板螺栓上涂抹 Loctite 222，然后将外侧紧固件安装到前流线型护板上

注
9 个螺栓，10 毫米，5 Nm

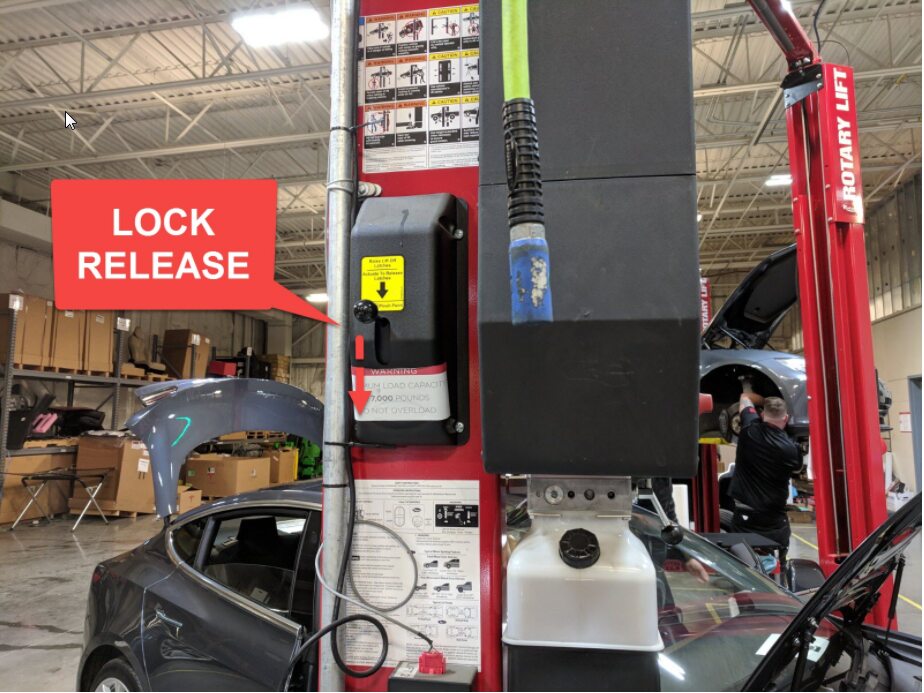

部分降下车辆并设定至锁止位

注
将举升机升离锁止位，然后固定住解锁杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
安装将清洗器储液罐固定到车辆的下部螺栓

注
1 个螺栓，10 毫米，3 Nm
连接左侧转向灯和摄像头的前部线束连接器

注
2 个连接器
安装左前轮毂内衬区域后部周围侧转向灯和摄像头的前部线束夹

注
1 个夹子
安装左前轮毂内衬区域前部周围轮毂转速传感器的前部线束夹

注
3 个夹子；未装配车身高度传感器的车辆有 2 个夹子
连接左前轮毂转速传感器连接器

注
1 个连接器
安装左侧纵梁外侧的线束夹

注
2 个夹子

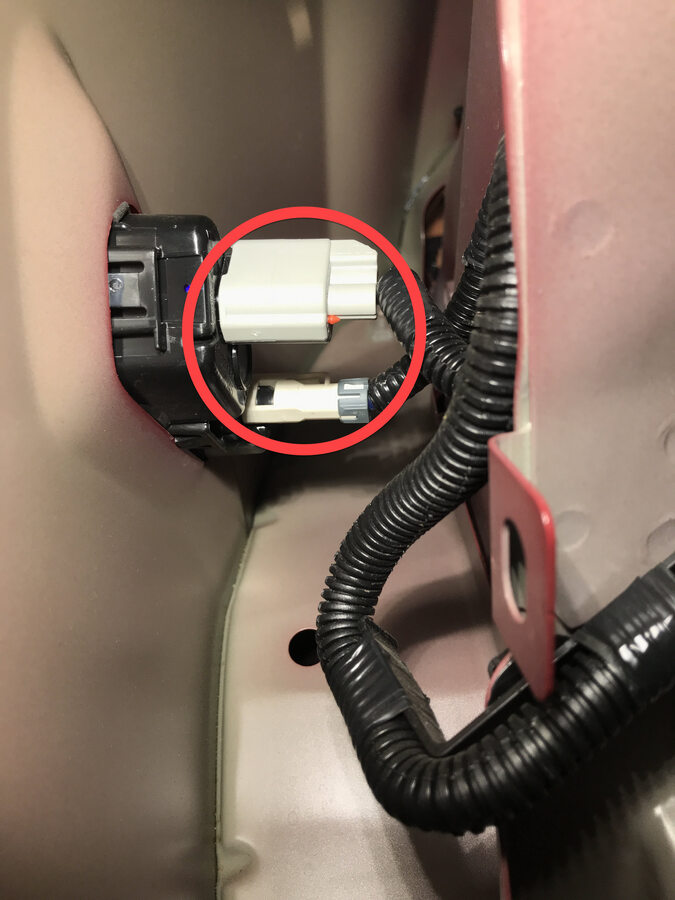

连接左侧加速传感器

注
1 个连接器
连接左前端模块线束的前部线束连接器

注
1 个锁定连接器
将前部线束连接到 CFM

注
1 个连接器
连接右侧转向灯和摄像头的前部线束连接器

注
2 个连接器
安装右前轮毂内衬区域后部周围的前部线束夹

注
1 个夹子
安装右前轮毂内衬区域前部周围的前部线束夹

注
2 个夹子
连接右前轮毂转速传感器线束连接器

注
1 个连接器
安装右侧纵梁外侧的线束夹

注
2 个夹子
连接右前加速传感器

注
1 个锁定连接器
连接右前支架线束的前部线束连接器

注
1 个锁定连接器；接合锁片
将前部线束夹安装到右前饰板安装支架

注
1 个夹子
固定前饰板的 12V 线束

注
1 个连接器；接合锁片
安装右前轮毂内衬
安装右前轮毂内衬的螺柱固定夹

注
2 个夹子；新款车所用夹子的数量可能不同
安装右前轮毂内衬的推拉式卡子

注
16 个推拉式卡子；新款车所用夹子的数量可能不同
安装将右前轮毂内衬固定到车身的螺栓

注
1 个螺栓，10 毫米，5 Nm
安装右前轮毂

注
5 个螺母，21 毫米，175 Nm；先手动拧上带耳螺母，然后再使用电动工具；在后续步骤中紧固
将左前轮毂内衬放置到车辆上以便安装
安装右前轮毂内衬的螺柱固定夹

注
2 个夹子；新款车所用夹子的数量可能不同
安装左前轮毂内衬的推拉式卡子

注
16 个推拉式卡子；新款车所用夹子的数量可能不同
安装将左前轮毂内衬固定到车身的螺栓

注
1 个螺栓，10 毫米，5 Nm
安装左前轮毂

注
5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
降下车辆，直至轮胎接触到地面

注
将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
紧固右前轮毂

注
5 个螺母，21 毫米，175 Nm
紧固左前轮毂

注
5 个螺母，21 毫米，175 Nm
安装左前轮毂中心盖

注
1 个盖子；确认徽标与气门嘴对齐
安装右前轮毂中心盖

注
1 个盖子；确认徽标与气门嘴对齐
从车辆下部拆下举升臂

注
完全降下举升架臂，然后将其从车辆下方移走
将车辆推离举升机

注
建议请助手帮忙；请注意，只能以非常慢的速度将车辆安全地推动一小段距离；止动轮毂。
将前部线束连接到右前照灯

注
1 个连接器
安装右前照灯区域周围的前部线束夹

注
2 个夹子
安装右前车架纵梁区域周围的前部线束夹

注
1 个夹子
安装右前车架纵梁区域周围的前部线束测试接线

注
1 个螺栓，10 毫米，10 Nm
连接热力膨胀阀连接器

注
1 个连接器
固定右侧减震塔后方的线束夹

注
2 个夹子
将挡风玻璃线束加热器连接器安装到车身

注
1 个夹子
从挡风玻璃上松开加热器线束
连接挡风玻璃加热器连接器

注

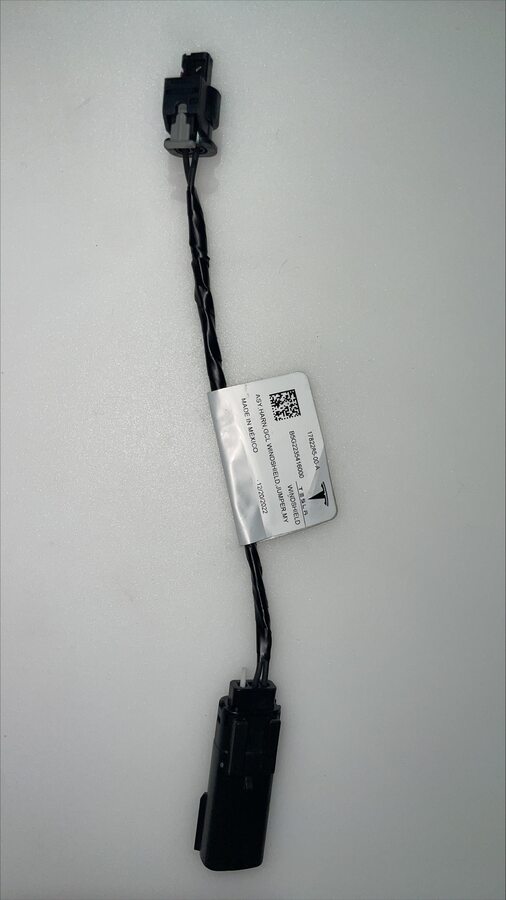

1 个连接器；GCL 之前的车辆需要跳线 1782284-00-A；将跳线固定到线束
连接转向机区域处的逻辑连接器

注
2 个连接器；接合锁片
连接转向机总成连接器

注
2 个连接器；接合锁片

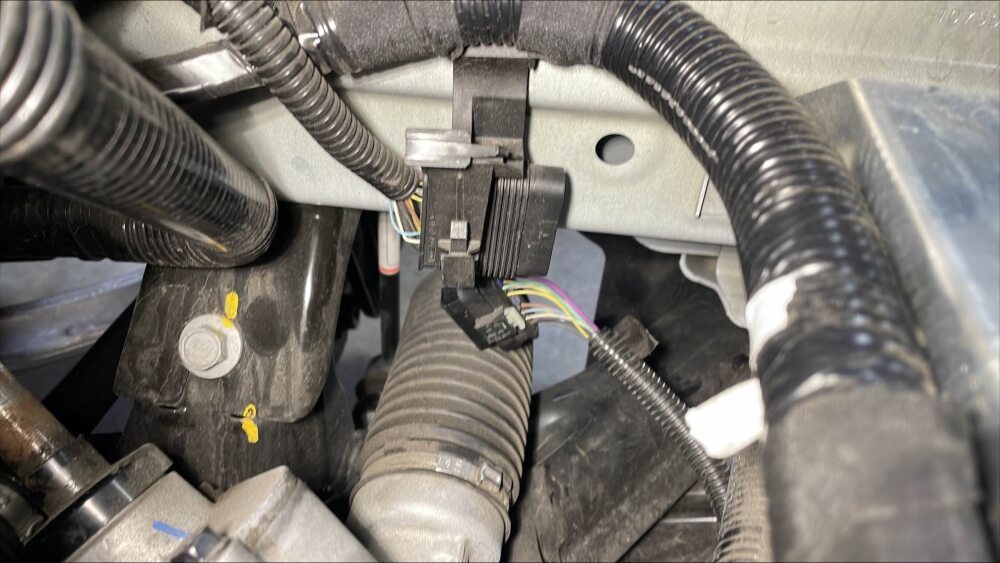

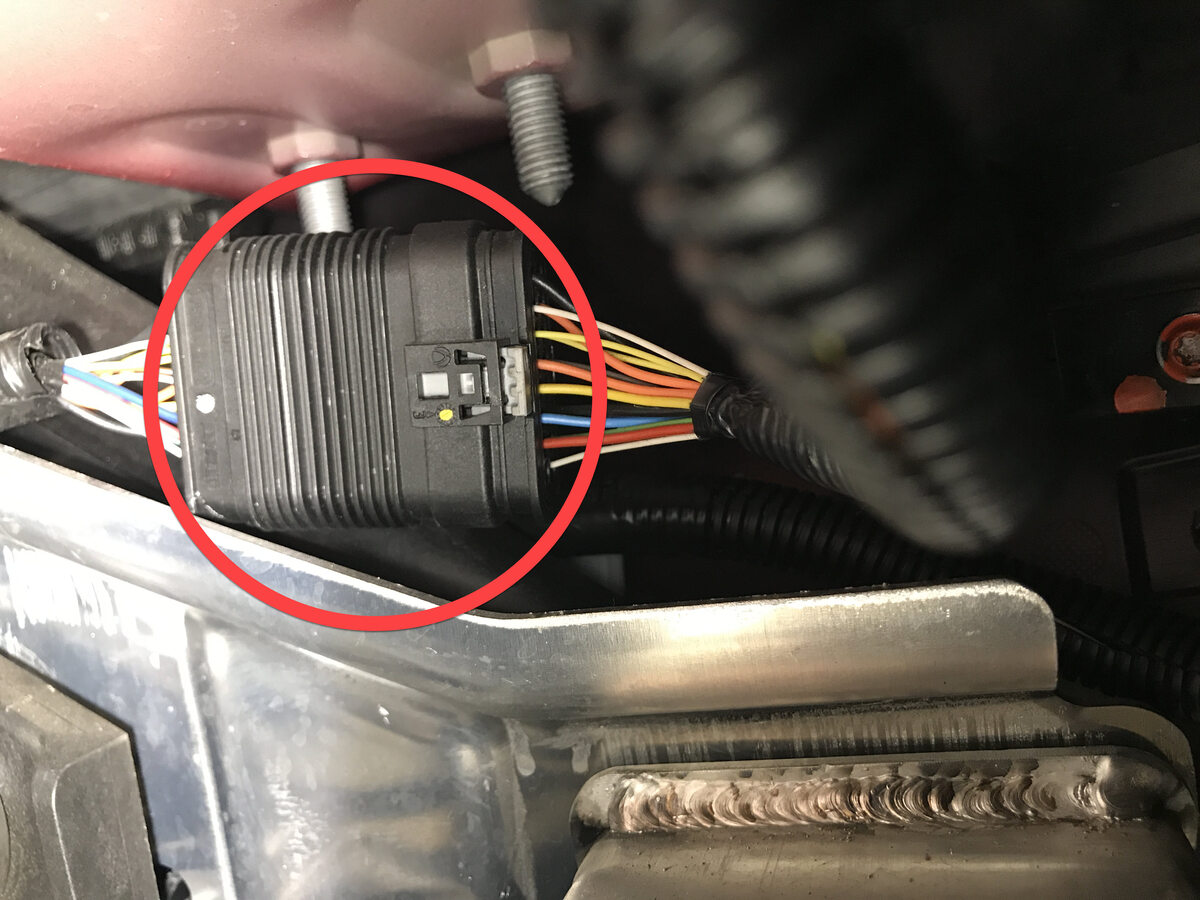

连接前驱动单元前副车架线束

注
1 个连接器；接合锁片
将前部线束连接器连接到左前照灯

注
1 个连接器
安装左前车架纵梁区域周围的前部线束接地带

注

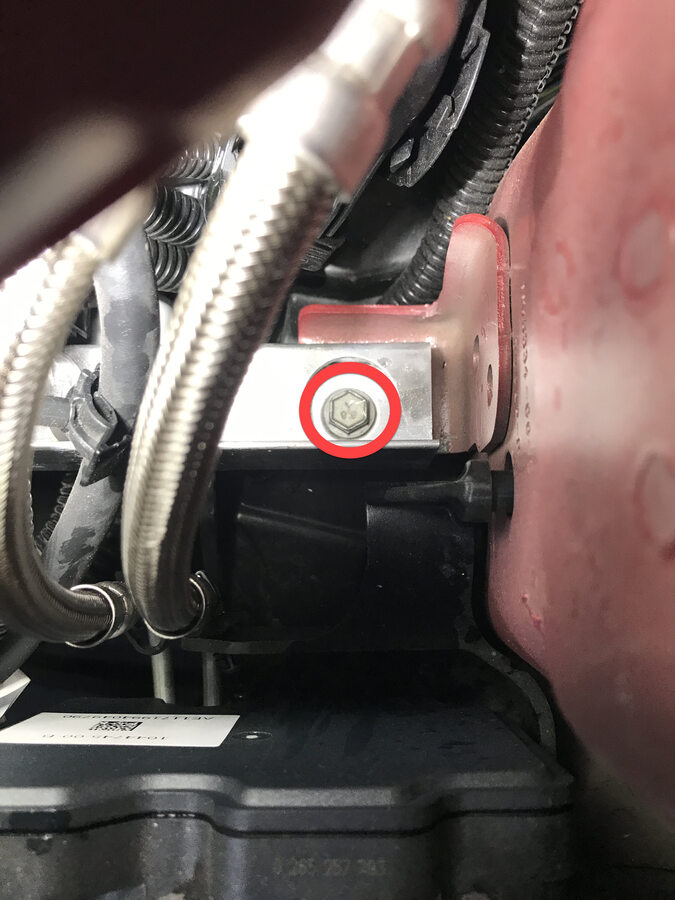

2 个螺栓，10 毫米，10 Nm；如果原螺栓是自攻型三角螺栓，则安装新螺栓；新螺栓 (1447438-00-A) 可以重复使用

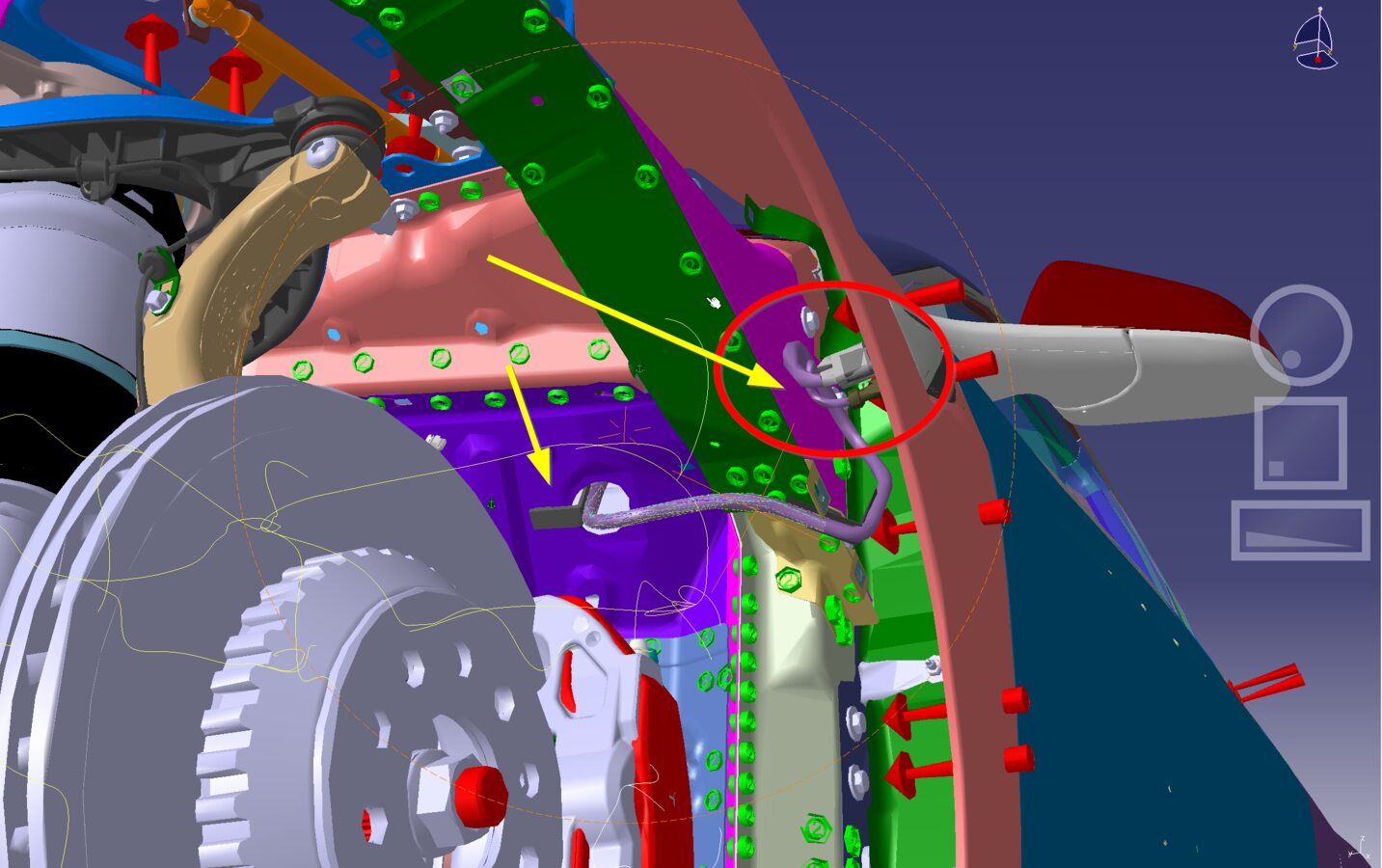

安装前部线束左侧测试接线

注
1 个螺栓，10 毫米，10 Nm
安装左前照灯区域前部线束接地带

注
1 个螺栓，10 毫米，10 Nm；如果原螺栓是自攻型三角螺栓，则安装新螺栓；新螺栓 (1447438-00-A) 可以重复使用

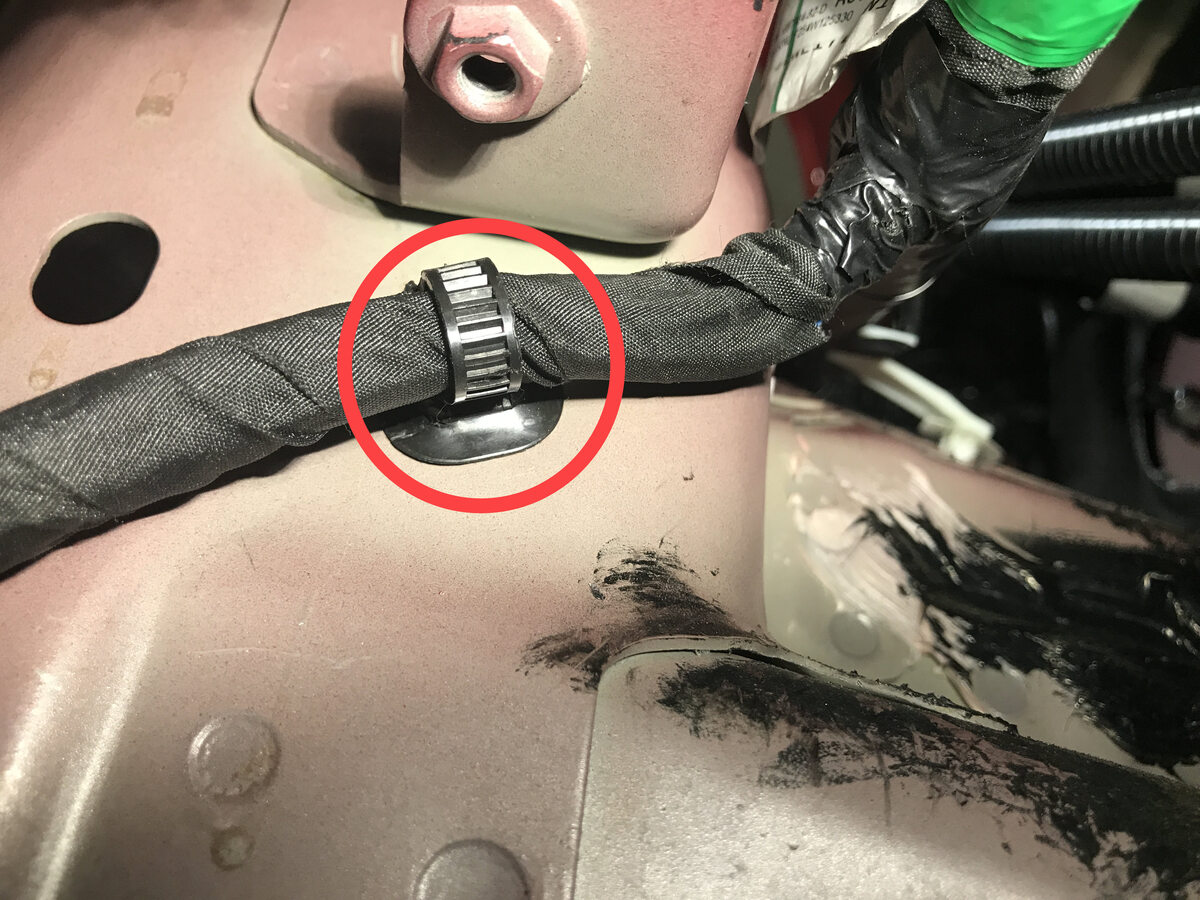

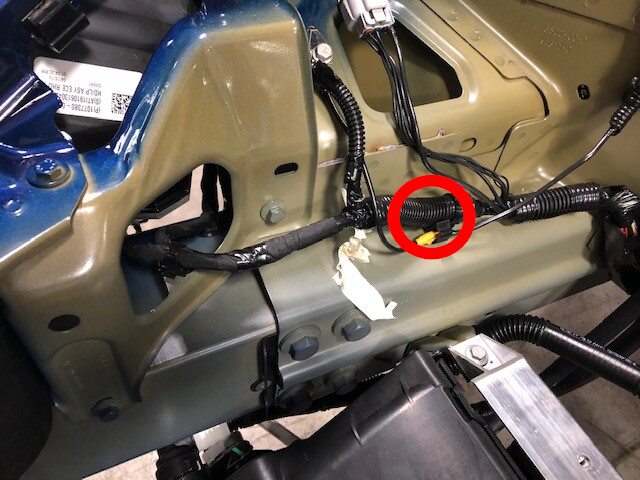

安装左前车架纵梁区域周围的前部线束夹

注
5 个卡子

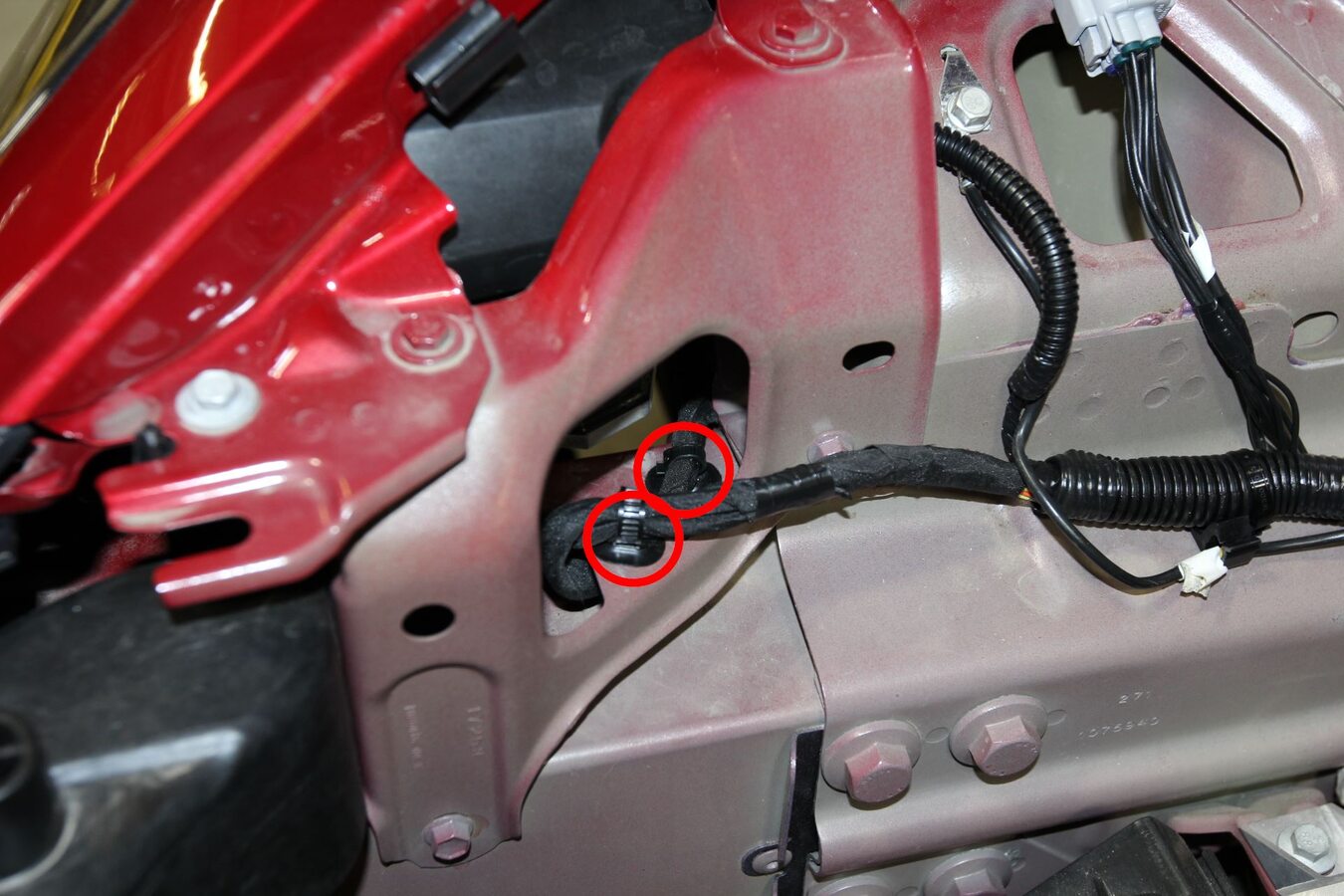

安装左前照灯区域周围的前部线束夹

注
2 个夹子
将新的 O 型环安装到主缸上

注
1 个 O 型环

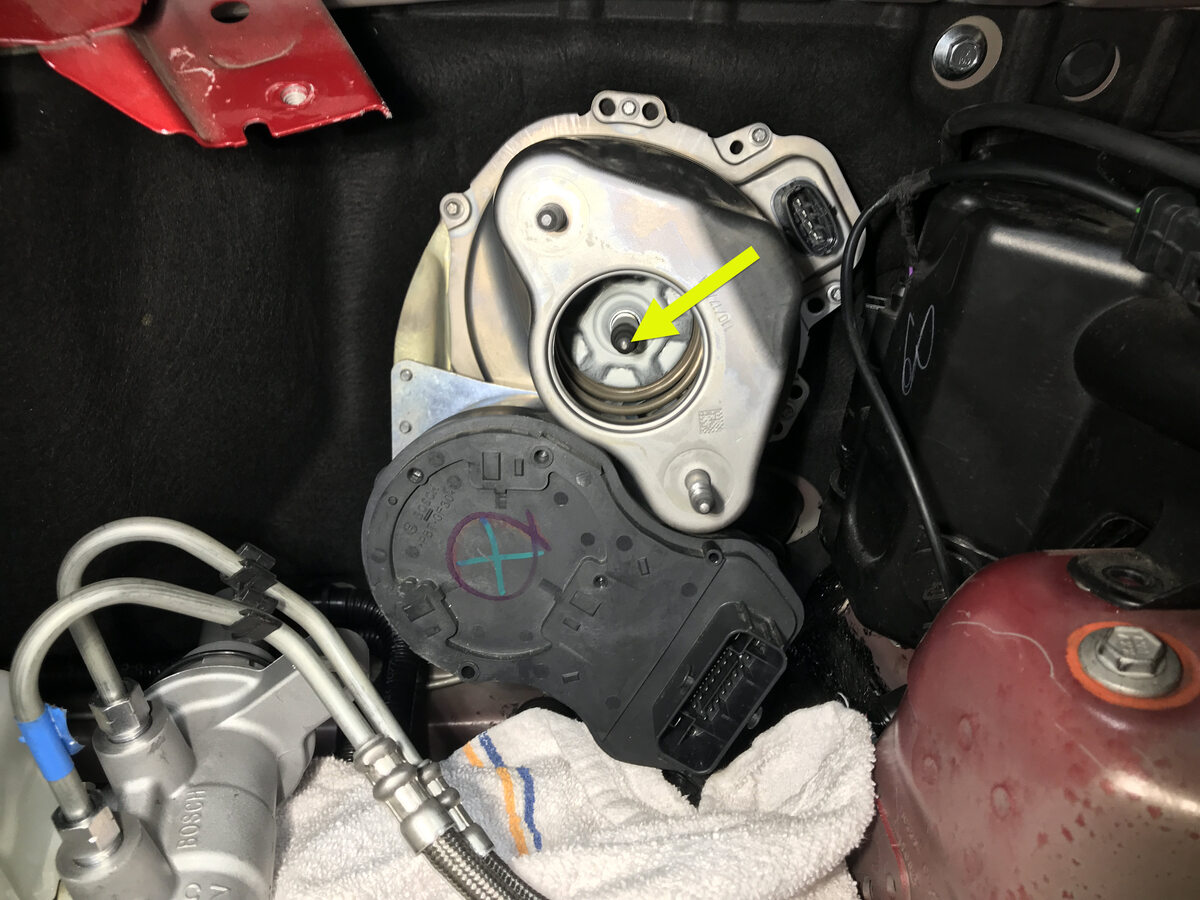

将制动主缸安装到制动助力器上

注
安装期间确保 i-Booster 杆与制动主缸对齐
安装将制动主缸固定到制动助力器的螺母

注
2 个螺母，13毫米，20 Nm
连接液压控制单元连接器

注
1 个连接器；轻轻向下推动连接器；接合锁片

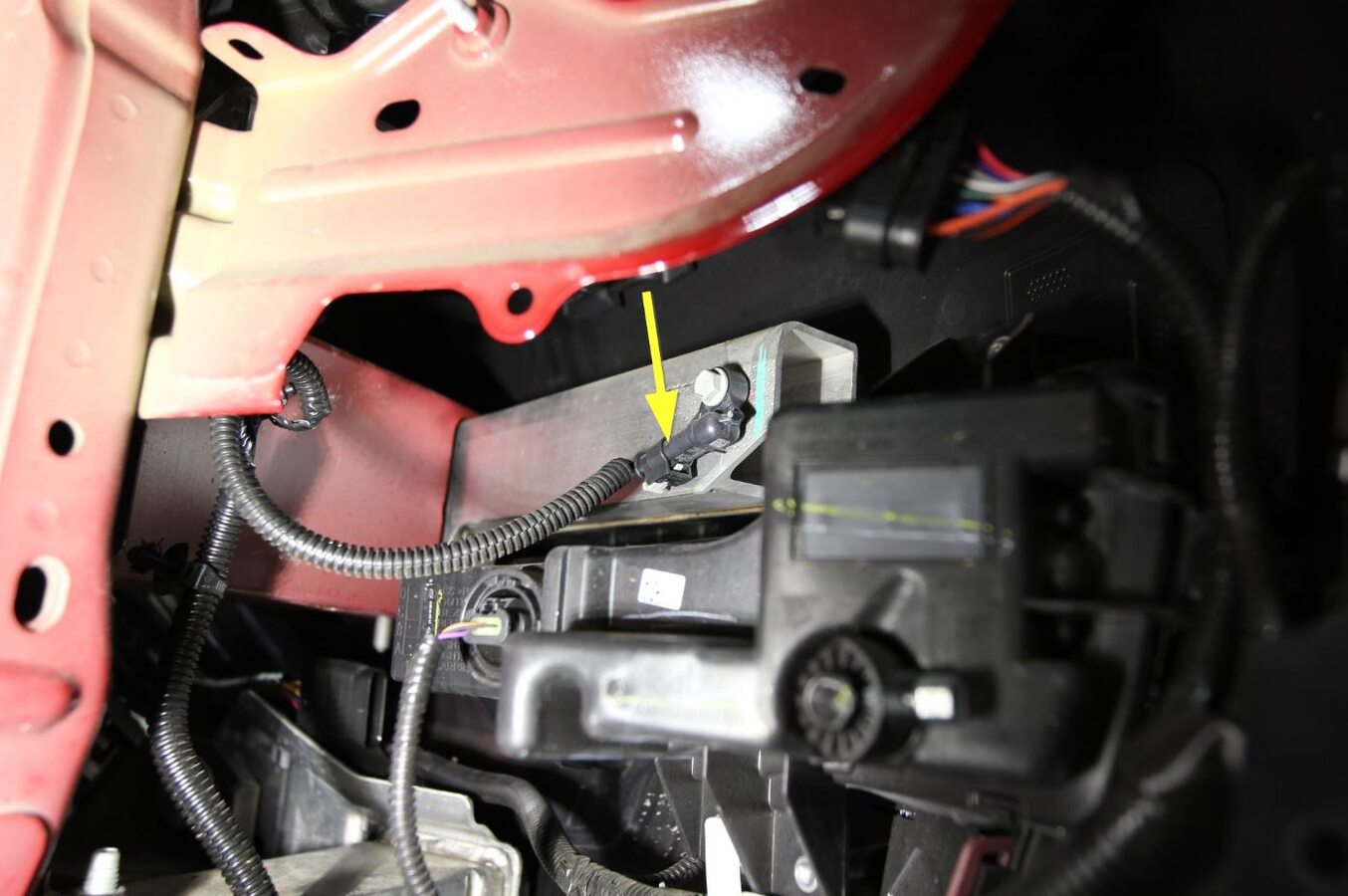

连接制动助力器下部连接器

注
1 个连接器
连接制动助力器区域附近的线束

注
3 个连接器；清洗器储液罐；制动液液位传感器；制动助力器

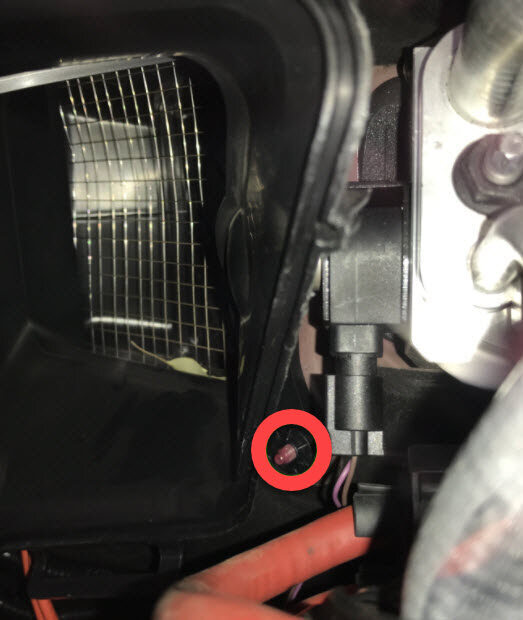

将前部线束夹固定到清洗器储液罐

注
1 个夹子
将前备箱连接器连接到左侧车身控制器

注
1 个连接器，J8
将前部线束白色连接器 X909 连接到左侧车身线束，然后夹到左侧车身控制器上

注
1 个连接器，1 个卡子
将 12V 正极电缆连接到左侧车身控制器

注
1 个耐落螺母，10 毫米，8.5 Nm；安装新耐落螺母
将前部线束连接器连接到车载电脑右侧

注
5 个连接器
将前部线束连接器连接到车载电脑左侧

注
1 个连接器
将前部线束安装到车载电脑夹子

注
2 个夹子
将车载电脑滑到隔板上的适当位置
将线束连接器连接到右侧车身控制器

注
1 个连接器，J4
连接黑色连接器

注
1 个连接器
将直流-直流正极电缆连接到右侧车身控制器螺柱

注
2 条电缆，1 个耐落螺母，10 毫米，8.5 Nm；安装新耐落螺母
将 12V 正极电缆连接到右侧车身控制器

注
1 条电缆，1 个耐落螺母，10 毫米，8.5 Nm；安装新耐落螺母
安装将车载电脑固定到隔板的螺母

注
4 个耐落螺母，13 毫米，7.1 Nm；安装新耐落螺母

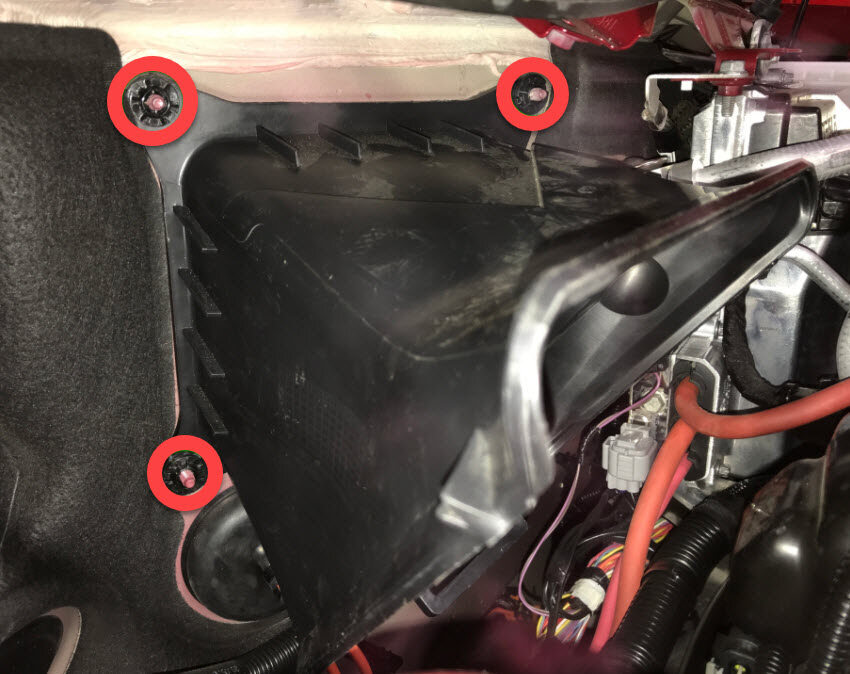

安装暖通空调气室内侧风管

注
4 个卡子
将雨刮器模块安装到车辆上
安装用于固定雨刮器模块的螺栓

注
3 个螺栓，10 毫米，7 Nm
连接雨刮器模块连接器

注
1 个连接器；请勿将肢体置于连杆运动区域内，因为雨刮器臂会自动转为驻车模式
将固定有 12V 电池支架的 12V 电池横梁安装到车辆中

注
从左侧向右侧安装横梁和支架；确保线束和冷却液软管处于正确位置
旋转横梁以接近 12V 横梁左侧下部的夹子，然后安装夹子

注
1 个树形头卡子
安装固定 12V 电池横梁的螺栓

注
2 个螺栓，10 毫米，9 Nm
安装将冷却液软管和线束固定到 12V 电池横梁的夹子

注
4 个树形头卡子
将前控制器置于一般区域以进行安装并向前倾斜
将接地螺栓固定到前控制器后下部

注
1 个螺栓，10 毫米，9 Nm
将连接器线束固定到前控制器右下侧

注
1 个螺栓，10 毫米，9 Nm
将前控制器上部接地带安装到车身

注
1 个螺栓，10 毫米，10 Nm
将母排滑到下部螺柱上，然后将线束夹固定到前控制器底部

注
2 个树形头卡子，1 个母排
安装将固定带固定到前控制器的耐落螺母和螺栓

注
6 个耐落螺母，10 毫米，8.5 Nm；1 个螺栓，10 毫米，8.5 Nm；安装新耐落螺母
连接前控制器线束连接器

注
4 个连接器
安装前控制器防护罩

注
9 个螺栓，E8，6 Nm
安装用于固定前控制器的螺栓

注
3 个螺栓，10 毫米，10 Nm
将温度系统子线束连接到前控制器

注
1 个连接器
将双欧米伽型夹安装到热力膨胀阀附近的吸入/液体管路

注
1 个夹子
安装温度系统子线束盖板

注
2 个锁片
安装用于固定温度系统子线束盖板的螺栓

注
1 个螺栓，10 毫米，6 Nm
放回减震塔支架总成，以备安装
安装将减震塔支架固定到左减震塔的螺栓

注
2 个螺栓，15 毫米，55 Nm；1 个螺栓，15 毫米，62 Nm；请参阅图片了解扭矩位置
拧紧将减震塔支架固定到右侧减震塔的螺栓

注
2 个螺栓，15 毫米，67 Nm；1 个螺栓，15 毫米，62 Nm；请参阅图片了解扭矩位置
将 12V 电池排放管路夹安装到 12V 电池支架

注
1 个夹子
将冷却液软管夹安装到 12V 电池支架

注
1 个树形头卡子
将电池支架螺栓安装到减震塔支架总成

注
2 个螺栓，13 毫米，15 Nm
安装将超级瓶固定到减震塔支架总成的螺母

注
2 个螺母，10 毫米，8 Nm
安装前围篦板总成

注
2 个推拉式卡子，6 个卡子
安装右侧减震塔盖板

注
2 个推拉式卡子
安装左侧减震塔盖板

注
2 个推拉式卡子
将右侧雨刮器臂和软管总成安装到车辆上
安装将右侧雨刮器臂固定到雨刮器模块的螺母

注
1 个螺母，15 毫米，25 Nm；确保雨刮器顶端对齐挡风玻璃角部的两个指示器之间
将清洗器软管连接到右侧雨刮器臂至 Y 型管接头，然后固定清洗器软管夹

注
2 个夹子，1 个软管
安装右侧雨刮器臂螺母盖

注
1 个盖子
将左侧雨刮器臂和软管总成安装到车辆上

注
清洗器软管应布设在雨刮器臂枢轴点的上方，而非下方
安装将左侧雨刮器臂固定到雨刮器模块的螺母

注
1 个螺母，15 毫米，25 Nm；确保雨刮器顶端对齐挡风玻璃的两个指示器之间
将清洗器软管连接到左雨刮器臂至 Y 型管接头，然后固定清洗器软管夹

注
2 个夹子，1 个软管
安装左侧雨刮器臂螺母盖

注
1 个盖子
安装 12V 电池后侧钩拉紧装置总成

注
1 个螺栓，T25，9 Nm
将 12V 电池安装到车辆上
将通风软管安装到 12V 电池

注
确保管路沿软管牢固卡入
向左滑动电池系带总成，以便插入到前侧钩和后侧拉紧装置总成下方
拧紧将 12V 电池上部拉紧装置支架固定到 12V 电池系带总成的螺母

注
1 个螺母，10 毫米，5 Nm
安装正极端子和端子盖板

注
1 个螺母，10 毫米，6 Nm，1 个盖板

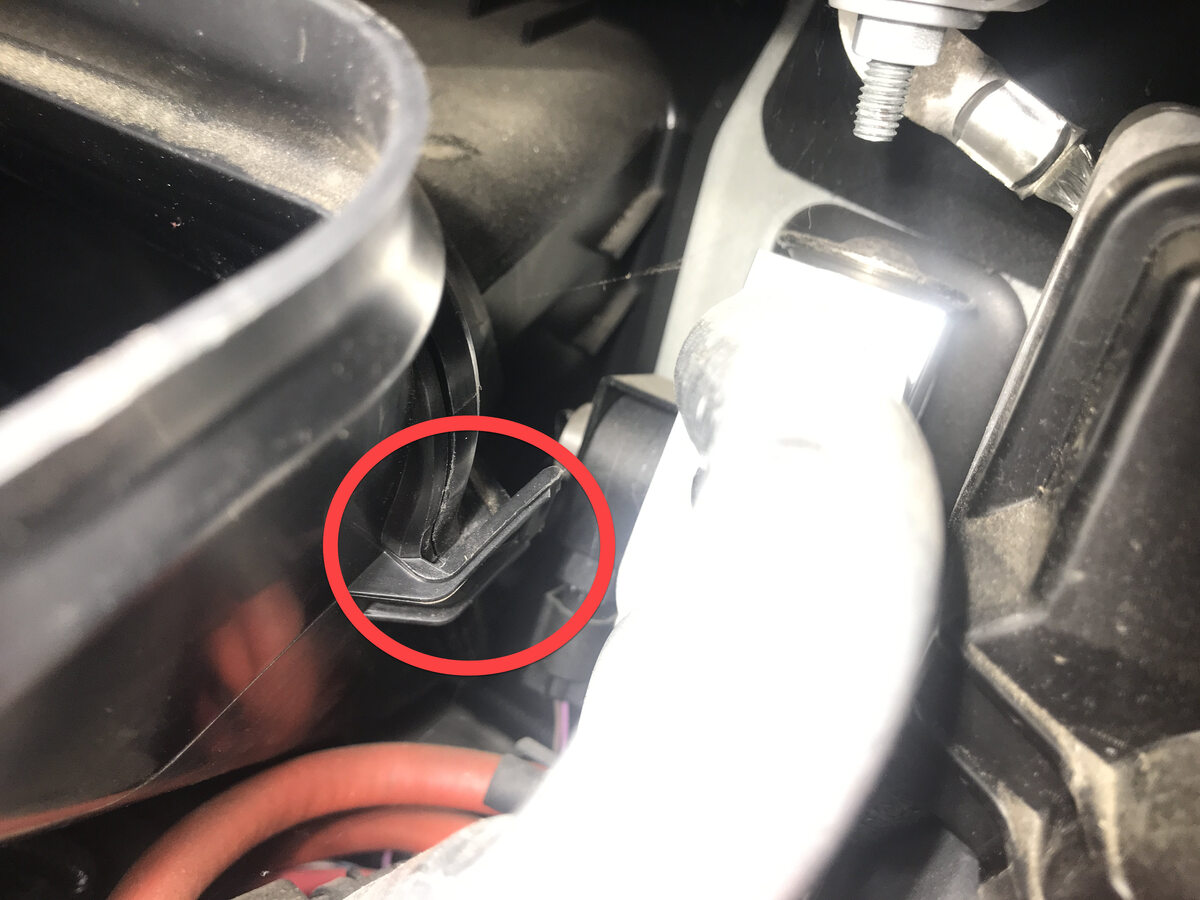

安装暖通空调气室外侧风管

注
2 个夹子；在固定夹子之前对齐管底部的锁片
将前备箱总成安装到车辆上

注
12 个夹子；确保前备箱总成已完全置于夹子上；旧款车所用夹子数量可能不同
安装用于固定前备箱总成的螺栓

注
7 个螺栓，10 毫米，5 Nm；安装上部紧固件后降下 RBN 盖板；新款车可能未配备此盖板
安装前备箱总成地毯
安装前备箱封闭板

注
4 个卡子，1 个连接器，前备箱安全开关，3 个导片，对齐 3 个导片，然后向下推动以固定卡子
安装驾驶室上部进气槽总成

注
4 个卡子；带加热泵款车辆配备 3 个卡子
将右侧地毯定位器支架安装到车辆上
安装用于固定右侧地毯定位器支架的螺母

注
2 个螺母，10 毫米，2.5 Nm；新款车可能使用夹子而不是螺母
将驾驶室右前主地毯展开至原位

注
向下移动前边缘并向上滑动后部以方便定位；将座椅线束安装到夹子中
安装将驾驶室主地毯副驾位侧固定到脚部空间区域的夹子

注
3 个推拉式卡子
安装右侧仪表板气波槽

注
2 个推拉式卡子
安装副驾位脚部空间风管

注
1 个推拉式卡子
连接手套箱总成连接器

注
3 个连接器；重新布置路面照明灯线束，防止阻碍棘爪的移动；连接前确保线束在副驾位脚部空间风管上方正确布线
将手套箱安装到仪表板支架上

注
3 个卡子
安装将手套箱总成固定到仪表板支架的螺钉

注
6 个螺钉，T20，2.3 Nm
安装主饰板总成

注
15 个卡子，1 个中间卡子
将副驾位膝部气囊安装到车辆上

注
1 个连接器；小心操作，避免损坏连接器和线束；连接连接器时，请支撑膝部气囊
安装将副驾位膝部气囊固定到车辆的螺栓

注
4 个螺纹胶螺栓，E10，8 Nm；安装新螺纹胶螺栓；2 个螺钉，T20，2 Nm，1 个推拉式卡子；如果车辆配备 T30 螺栓，请更新至 E10
将右侧脚部空间总成固定到仪表板上

注
4 个推拉式卡子
安装右侧 A 柱下饰板

注
1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以固定到 B 柱下部
安装右侧 A 柱下饰板夹

注
1 个推拉式卡子
安装右侧 A 柱中部总成

注
1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使 A 柱中部完全就位；确保密封件位于饰板顶部
将右侧气波边框盖安装到主饰板总成上

注
2 个夹子
安装仪表板右侧端盖

注
3 个卡子
连接驾驶位膝部气囊，然后将其安装到车辆上

注
1 个连接器；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊
安装将驾驶位膝部气囊固定到车辆的紧固件

注
4 个螺纹胶螺栓，E10，8 Nm；安装新的螺纹胶螺栓；2 个螺钉，T20，2 Nm，1 个推拉式卡子；如果车辆配备 T30 螺栓，则更新到 E10
将连接器安装到左侧脚部空间盖板，并放置入位以备安装，将前部锁片固定到驾驶位气囊总成

注
3 个锁片，1 个以太网连接器，1 个地面照明灯连接器；亚太地区的车辆还会额外配备一个 OBDII 连接器
安装用于固定左侧脚部空间盖板的螺钉和卡子

注
2 个推拉式卡子，1 个螺钉，T20，2.5 Nm
安装左侧 A 柱下饰板

注
2 个夹子，3 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后部夹子，以固定到 B 柱下部；沿着饰板完全放置好密封条
安装左侧 A 柱下饰板卡子

注
1 个推拉式卡子
安装左侧 A 柱中部总成

注
1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使其完全就位于 A 柱中部；将密封件拉过饰板
将左侧气波边框盖安装到主饰板总成上

注
2 个夹子
安装仪表板左侧端盖

注
3 个卡子
拆卸逻辑盖，然后连接高压控制器逻辑连接器

注
1 个连接器，1 个盖子；对齐连接器，然后将把手拉至锁定位置以使连接器完全就位
安装高压电池仓 12V 盖。

注
1 个盖子
连接 12V 负极端子

注
1 个螺母，10 毫米，6 Nm
长按驻车按钮以退出电子驻车制动 (EPB) 维护模式

注
如有必要，可移走轮挡
安装后挡板

注
12 个卡子
关闭前备箱盖
连接第二排座垫线束，然后安装第二排座椅座垫

注
2 个连接器，2 个夹子；将座椅安全带卡扣插入孔中；向内滑动后座垫，然后将前导片与锁片对齐；在夹子旁推拉测试，以确保座垫完全就位
将右前座椅移回原位
将左前座椅移回原位
升起所有车窗
检查制动踏板触感并根据需要为制动器放气。请参阅制动液排放/冲洗。

Model 3 Service Manual

线束 - 主前（左侧驾驶）（拆卸和更换）

拆卸

安装

Figure 1

Figure 2

Figure 3
