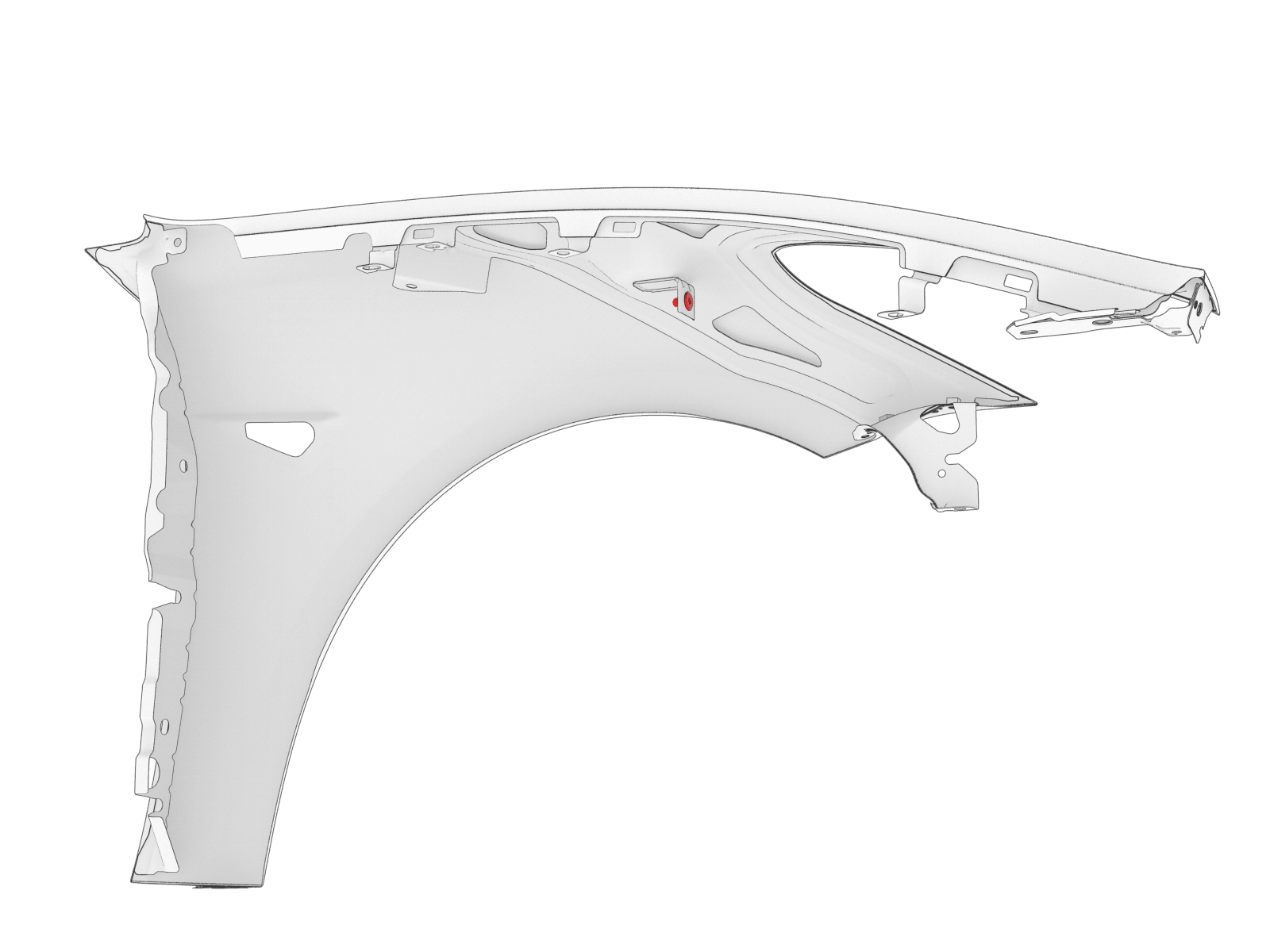

翼子板总成 - 前 - LH（拆卸和更换）

校正代码 10103002 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1059658-00-A Betaprime 化学油漆，10ml
  • 1048645-00-A BETASEAL EXPRESS/EXPRESS+
  • 2023 年 12 月 14 日：添加了消耗品清单。
该程序假设前围篦板底座支架、前照灯索环和要更换的翼子板总成上的前备箱储物单元卡子均未损坏。检查这些部件，必要时换装新件。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  3. 拆卸前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆卸前饰板。请参阅饰板 - 前（拆卸和安装）。
  6. 拆卸左前照灯。请参阅前照灯 - LH（拆卸和更换）。

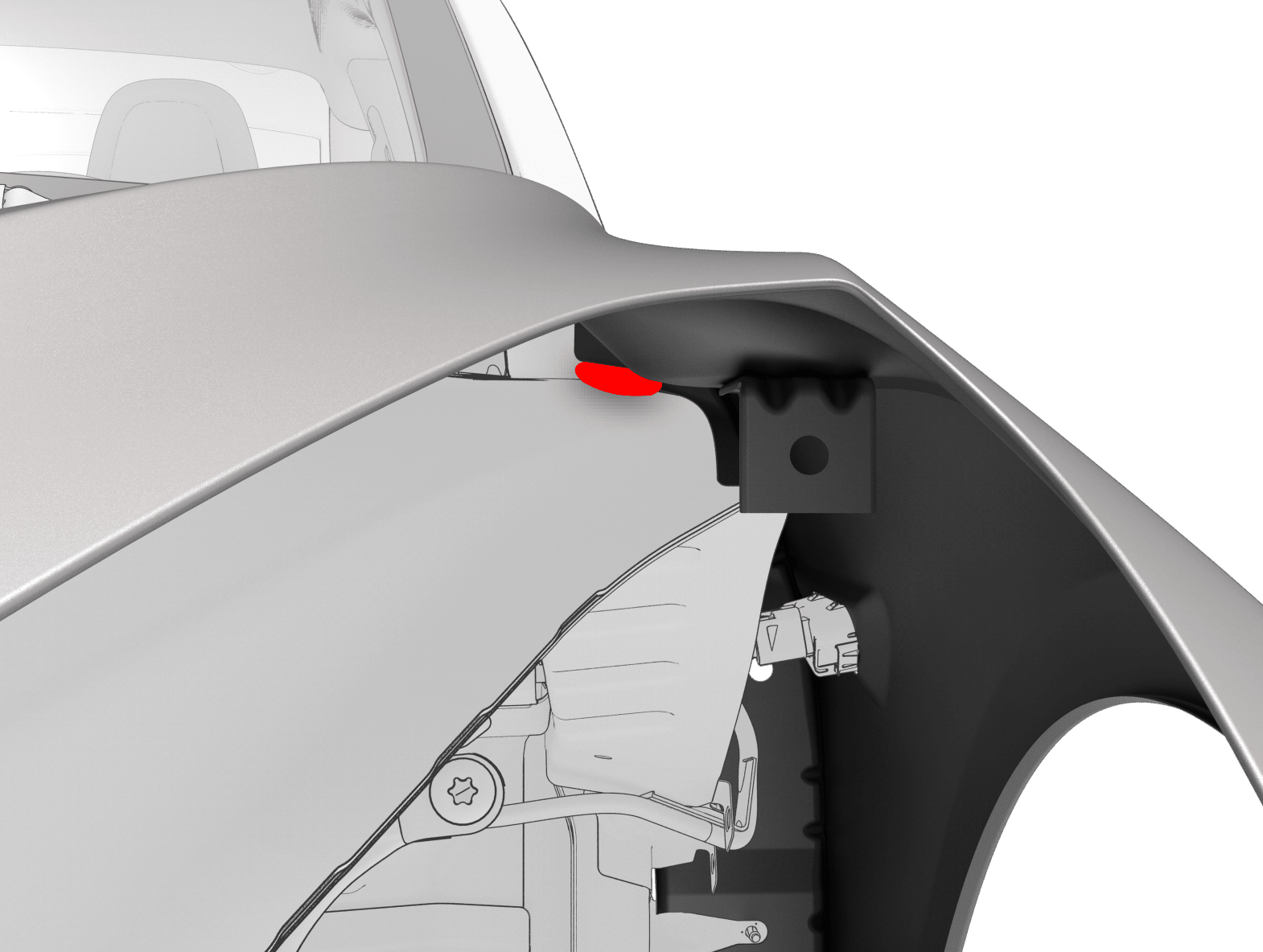

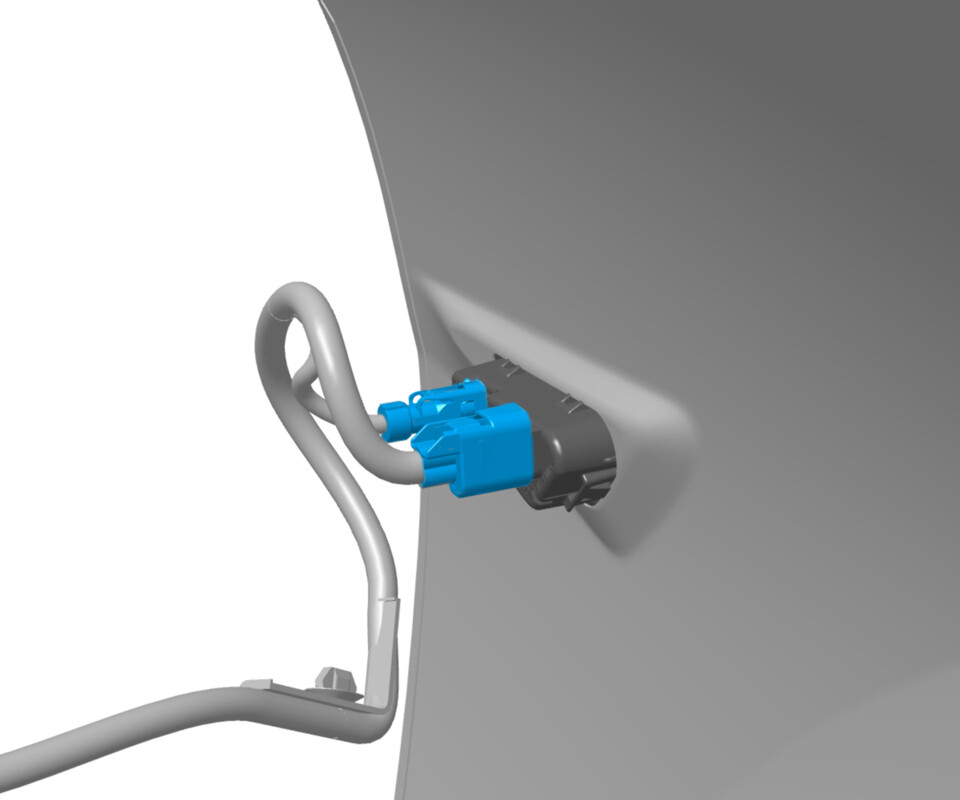

  7. 断开电气连接器（2 个）与前侧转向灯的连接。
  8. 将左饰板从翼子板支架上拆下。请参阅支架 - 饰板侧边至翼子板 - LH（拆卸和更换）。

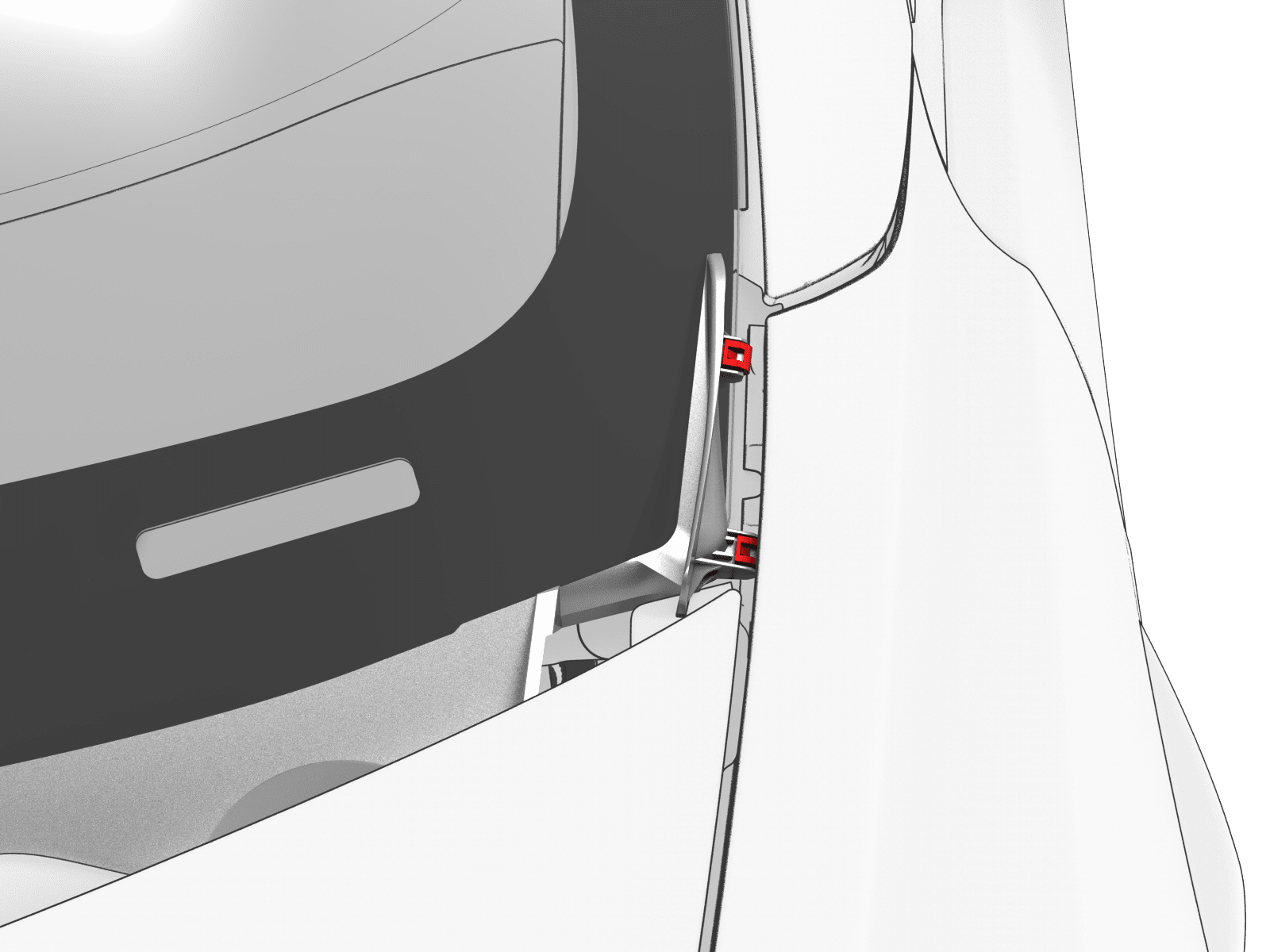

  9. 从左前翼子板支架上拆下前围篦板上的两个最靠左的卡子。

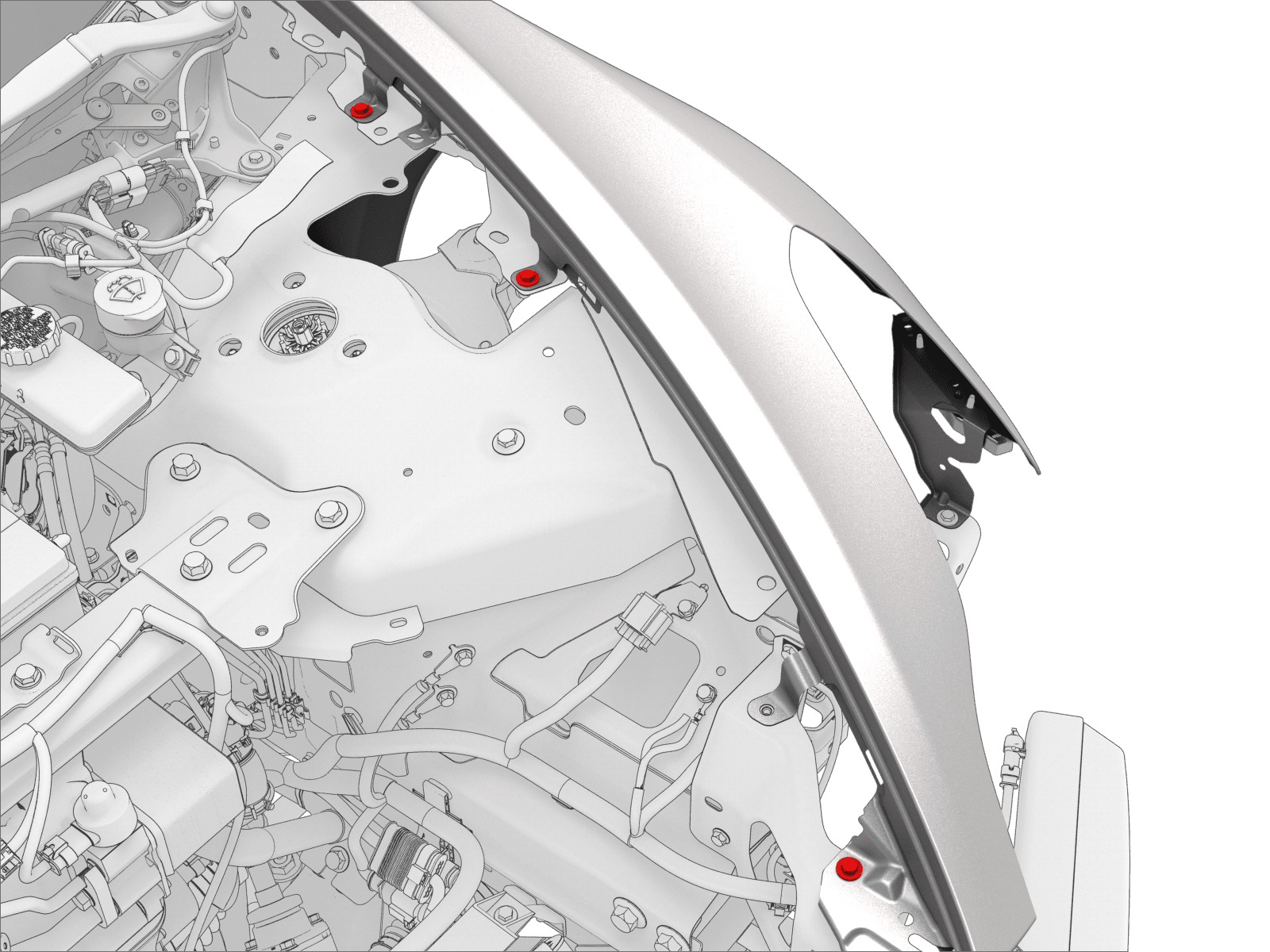

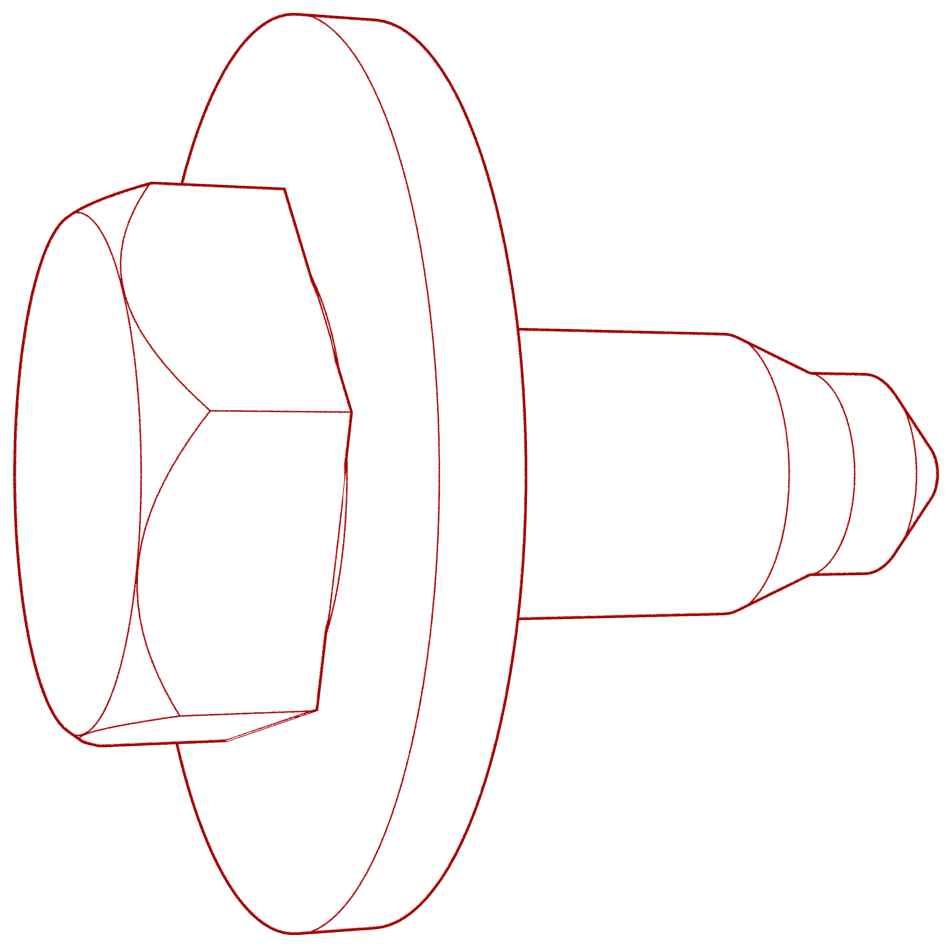

  10. 拆卸将左前翼子板上部固定到车辆的螺栓。

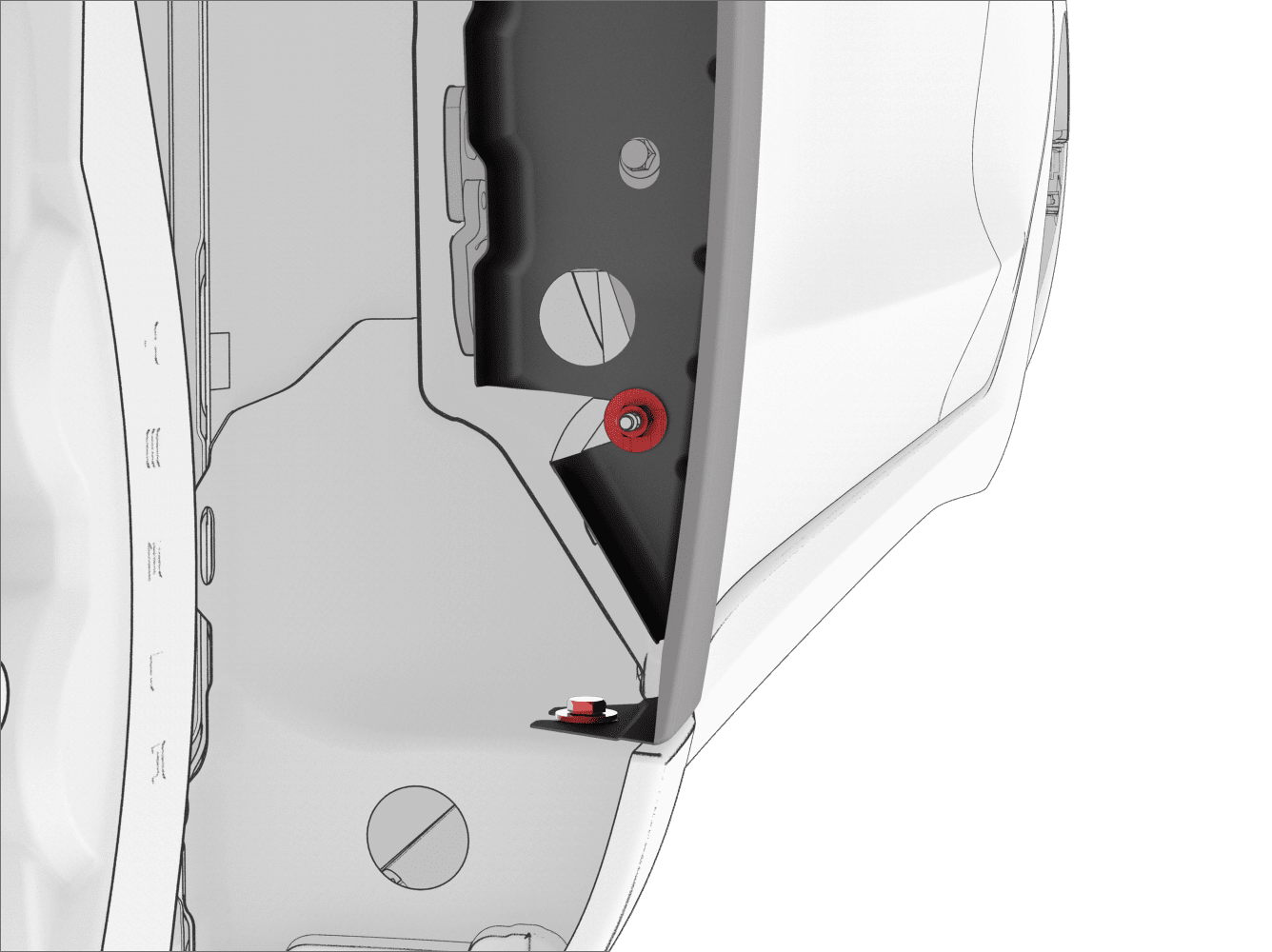

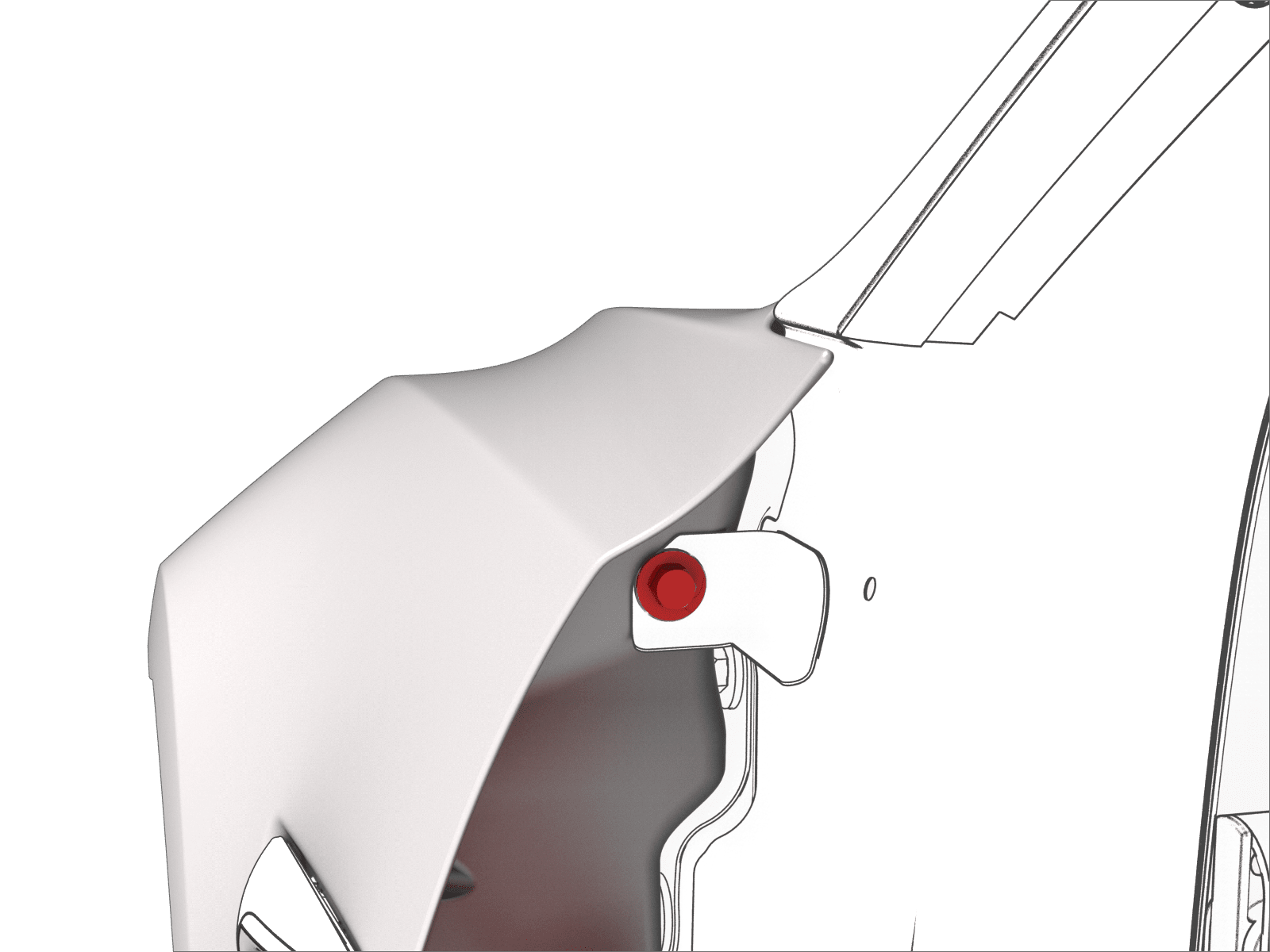

  11. 拆卸将左前翼子板下部固定到车辆的螺栓。
  12. 拆卸将左前翼子板后部固定到车辆的螺栓。

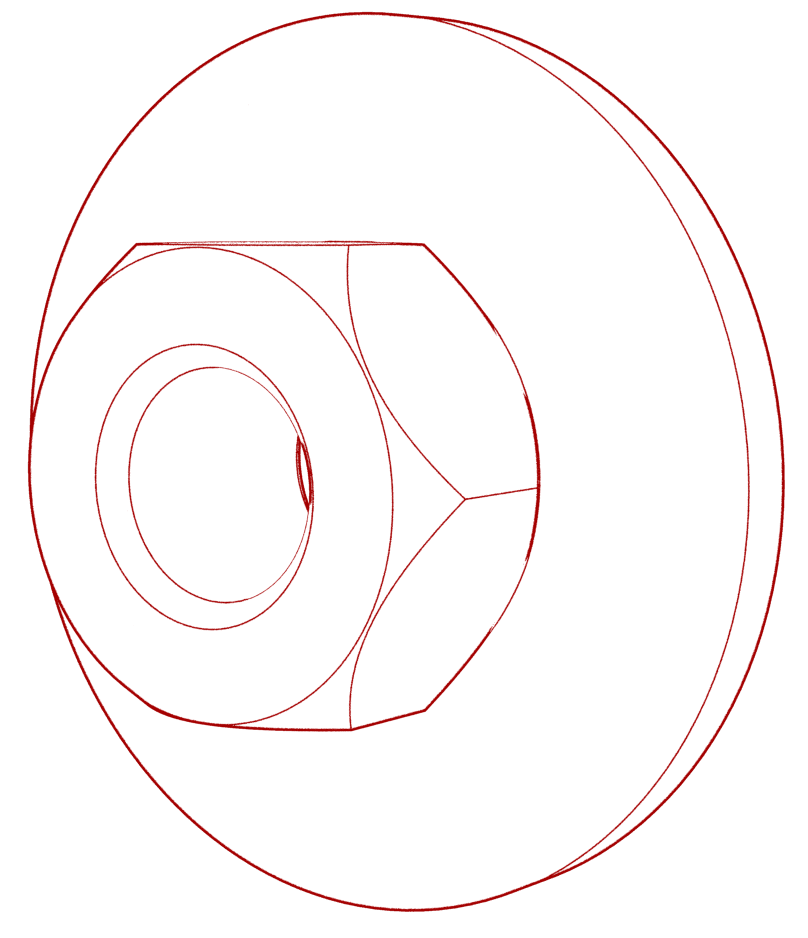

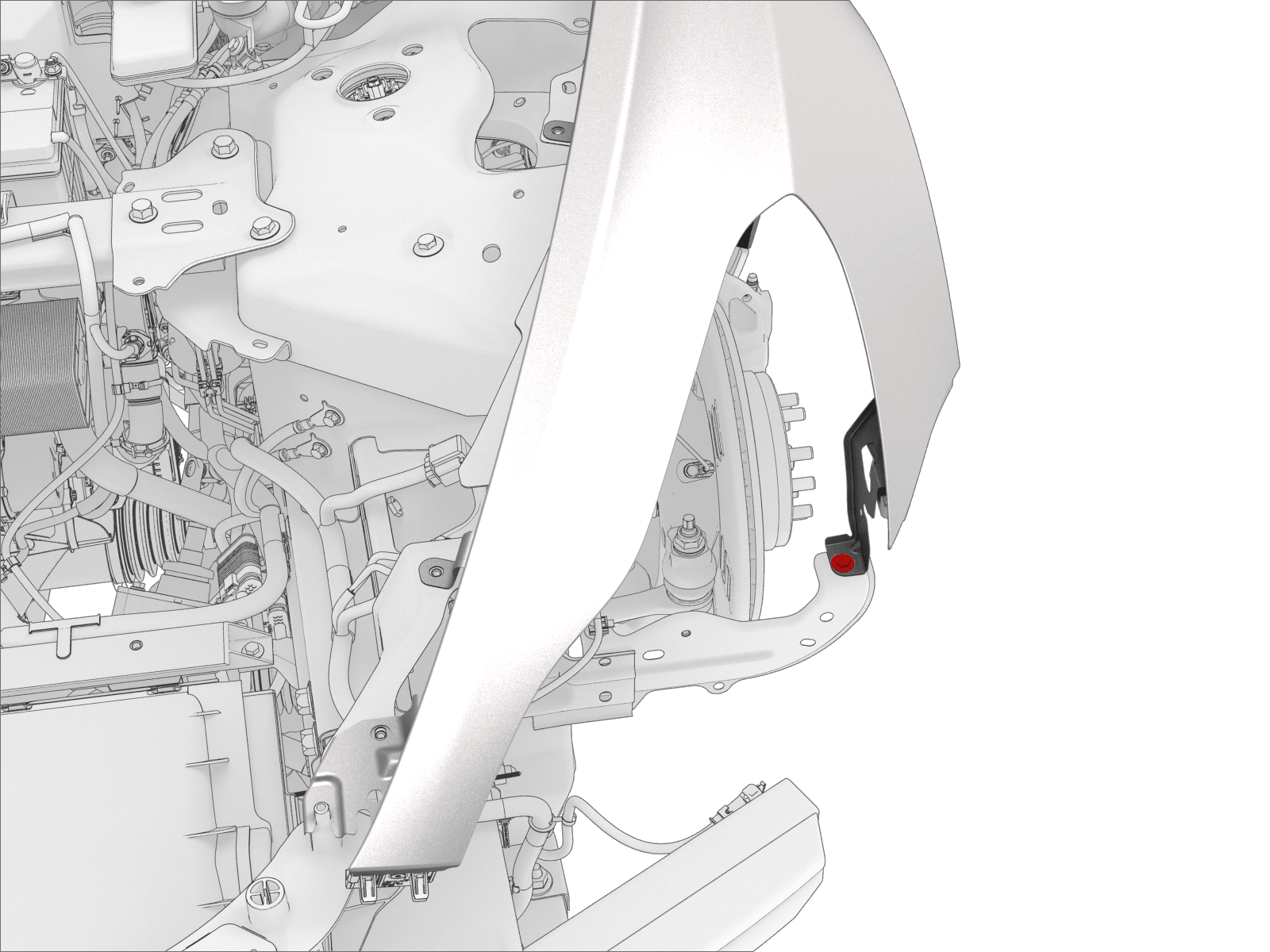

  13. 拆卸将左前翼子板下部固定到车辆的螺栓和螺母。
  14. 检查左前翼子板上部和车身之间的区域是否有泡沫密封剂。若有，则用刀片小心地切割密封剂，然后用塑料饰板工具将翼子板上部与车身分离。

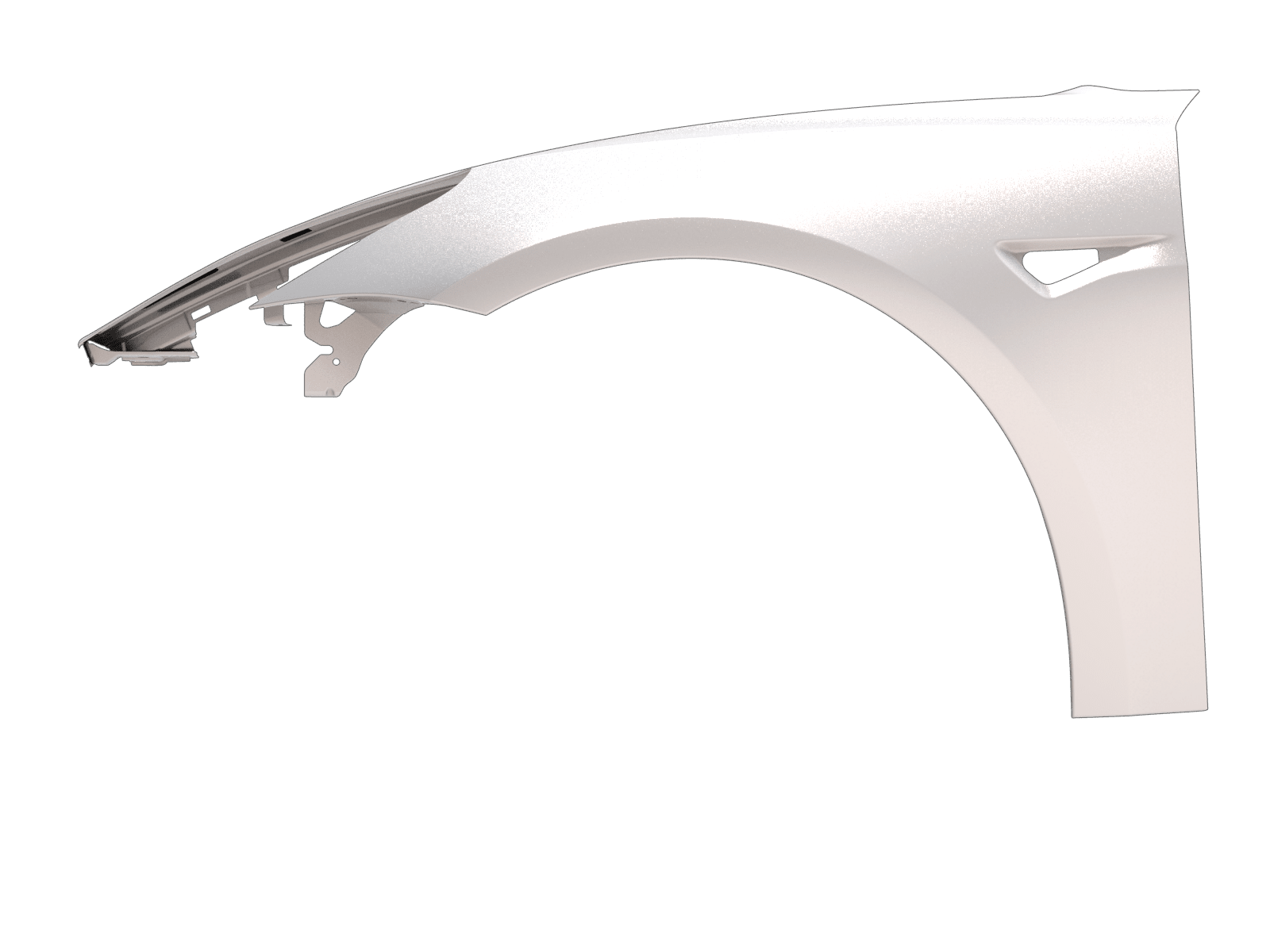

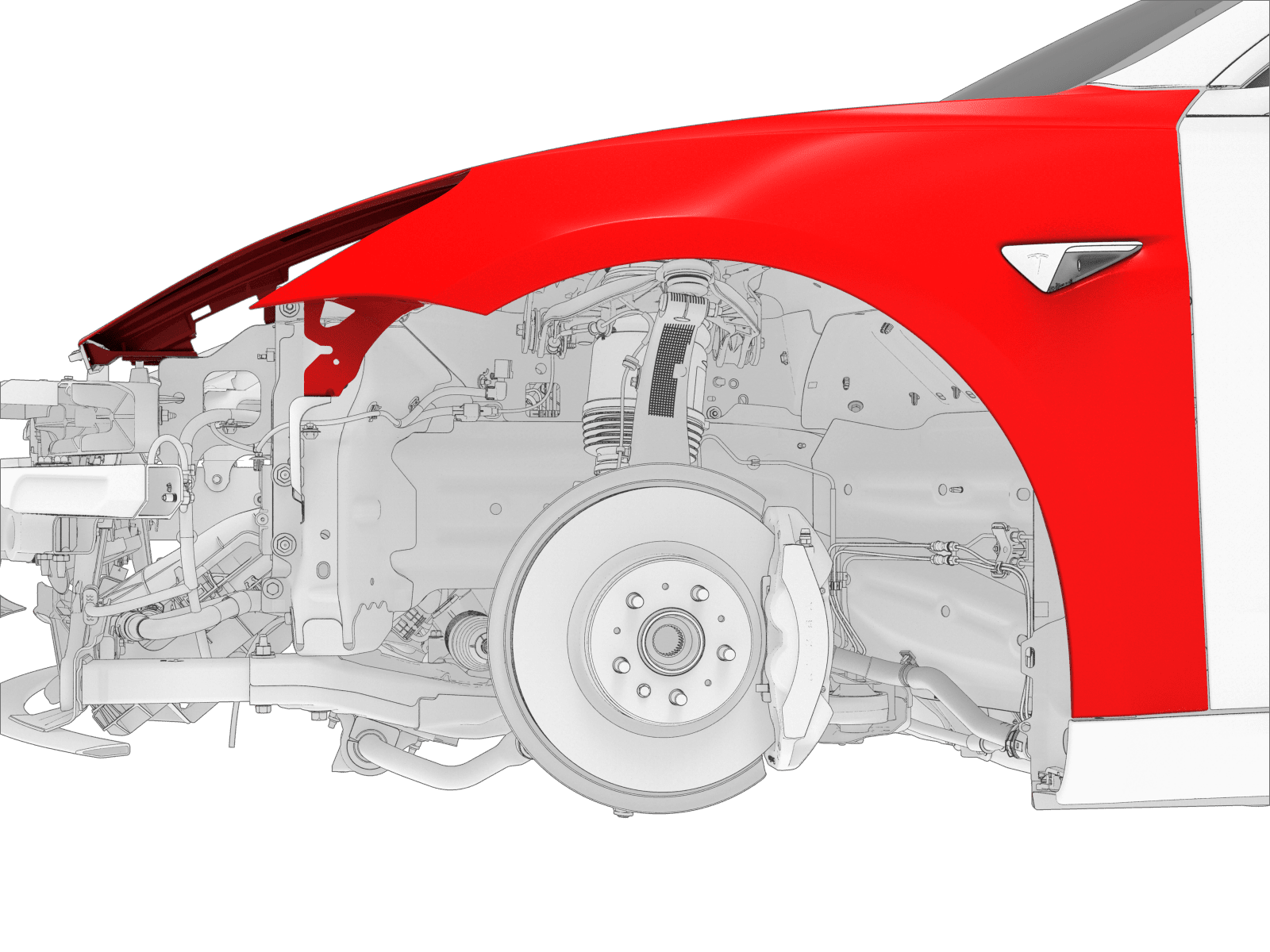

  15. 将左前翼子板从车辆上拆下。
  16. 用扁平刮刀和异丙醇 (IPA) 去除左侧前排座位外部面板上的泡沫密封剂。任何剩余的密封剂都应当与前排座位面板齐平。
  17. 在左侧外部前排座位面板上涂敷底漆，完全覆盖之前填充泡沫密封剂的区域。
  18. 松开将左前围篦板底座支架固定到旧的左前翼子板的卡子，然后将支架从翼子板上拆下。

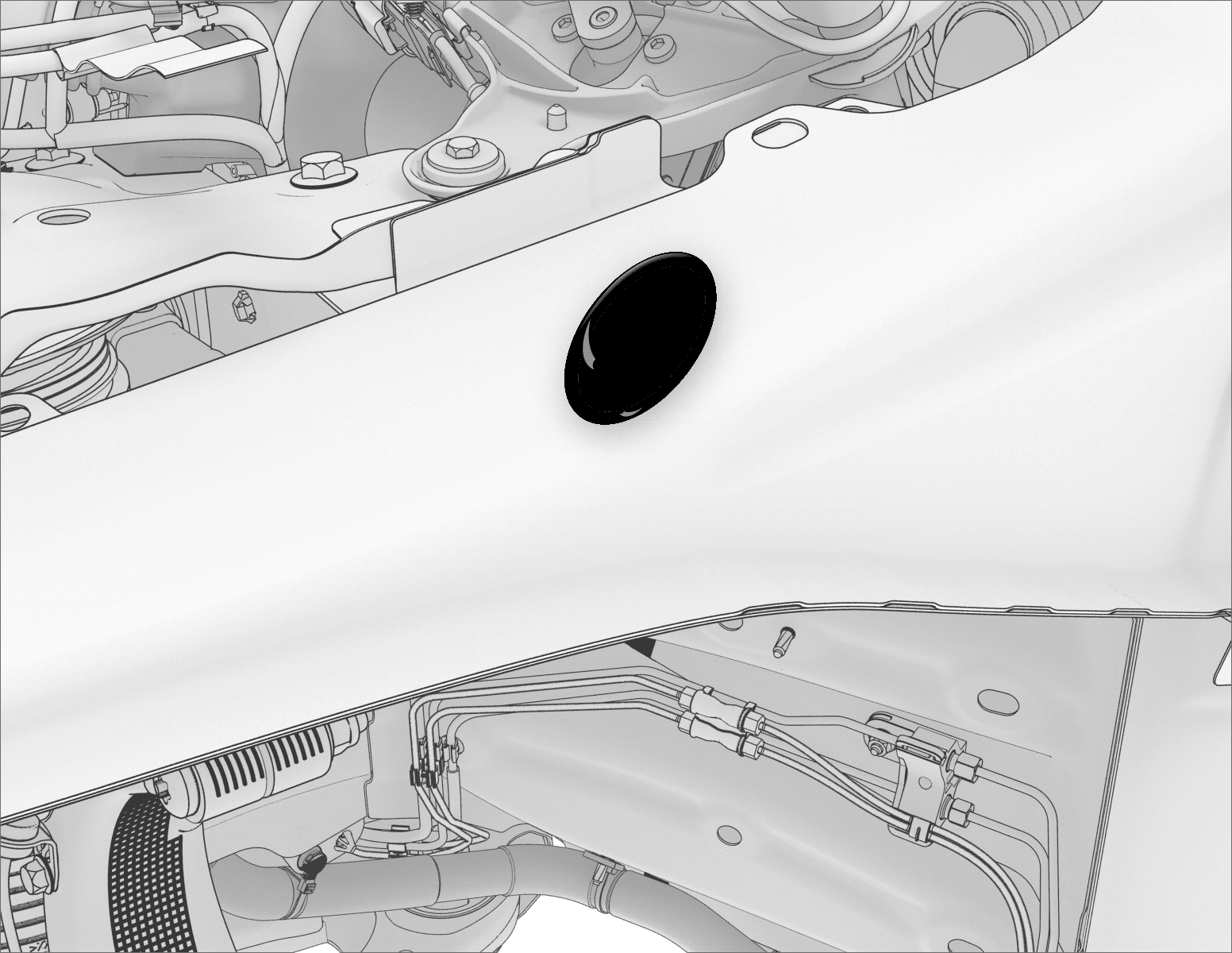

  19. 从旧的左前翼子板上拆下前照灯索环。

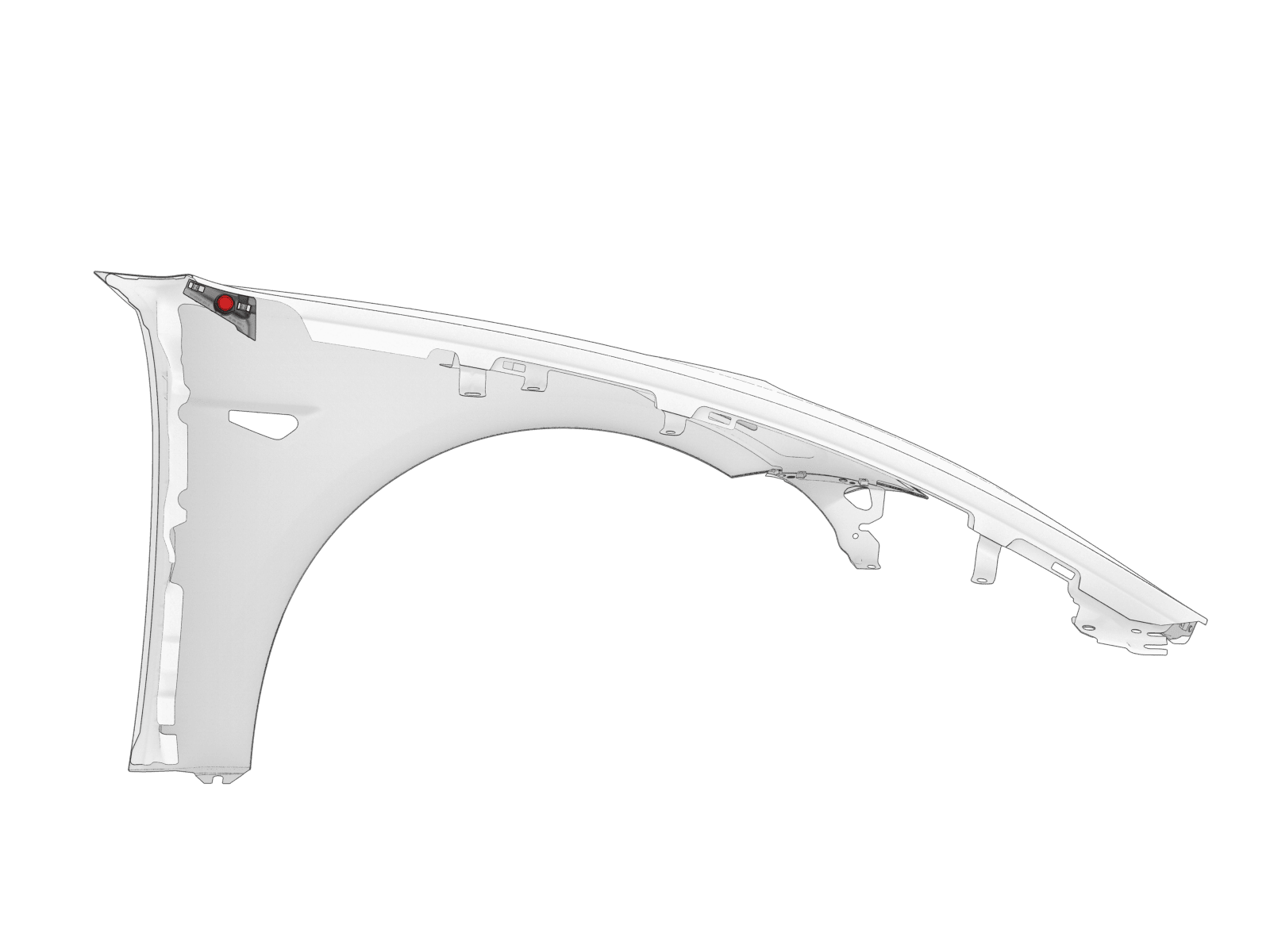

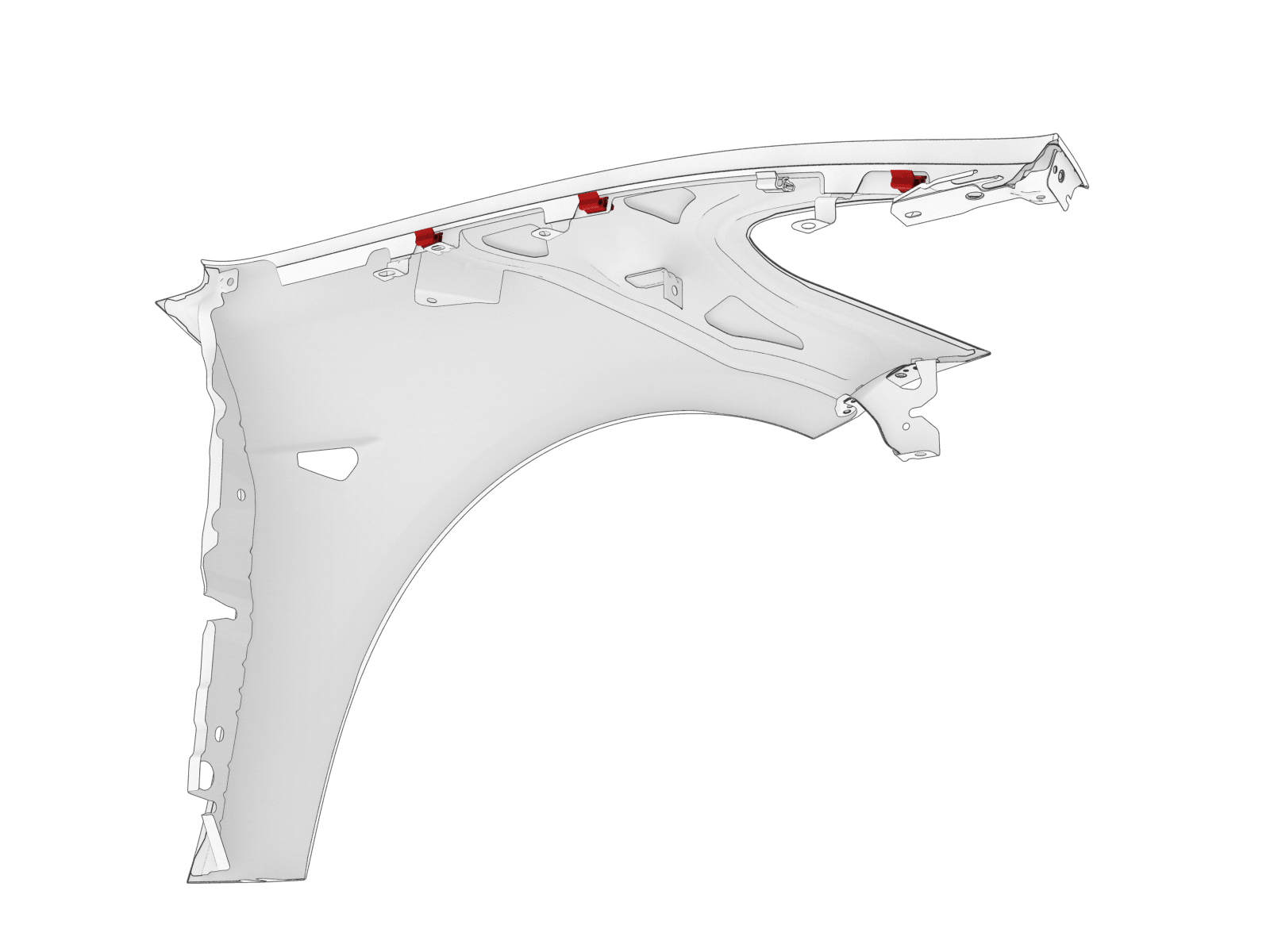

  20. 从旧的左前翼子板上拆下前备箱储物单元卡子（3 个）。

安装

提示： 有关如何对齐翼子板的说明，请参阅翼子板定位。
  1. 将前备箱储物单元卡子（3 个）安装在新的左前翼子板上。
    Informational PurposesAn informational icon, calling your attention
    注
    更换所有断裂或损坏的卡子。

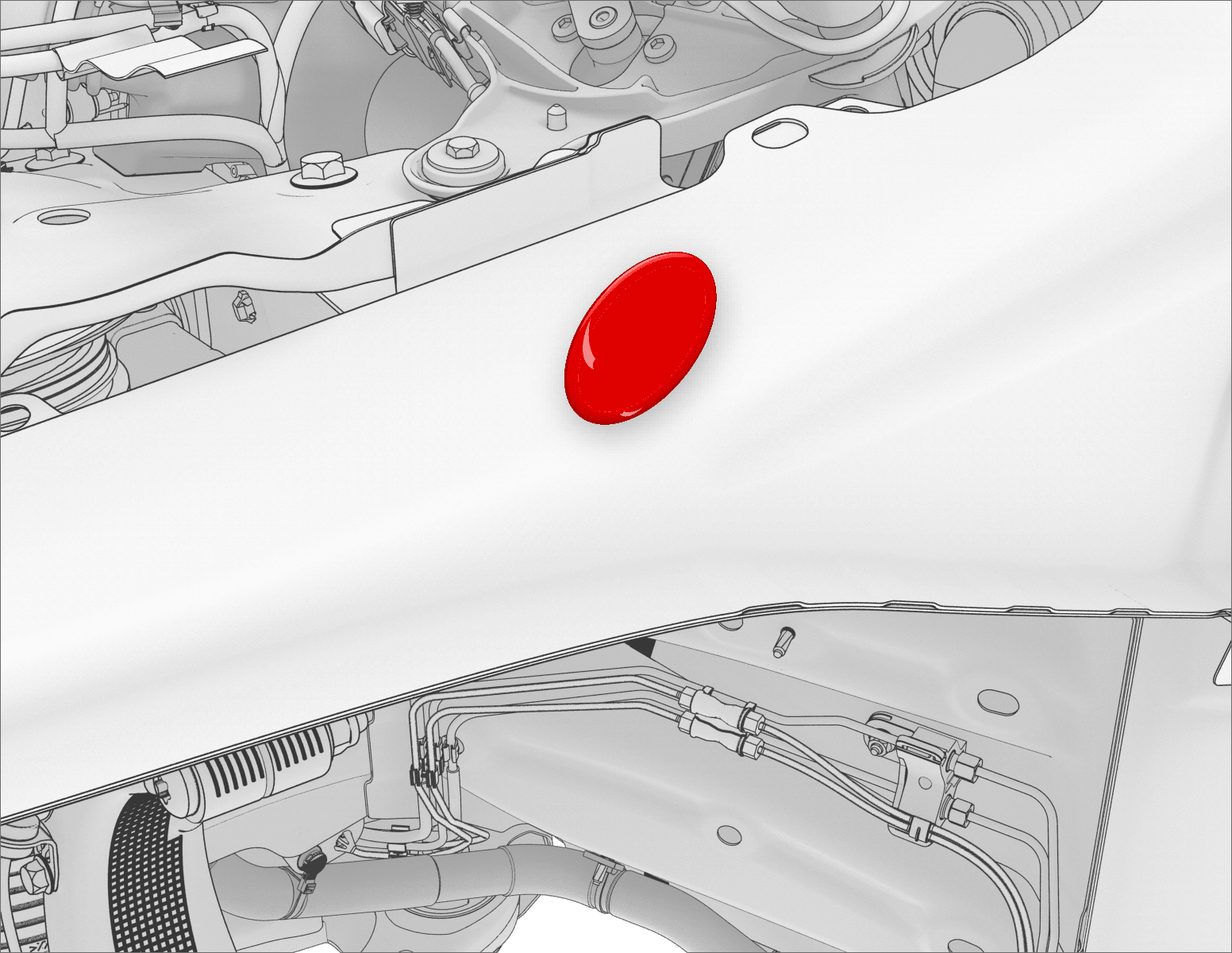

  2. 将前照灯索环安装在新的左前翼子板上。
  3. 将左前围篦板底座支架放置在新的左前翼子板上，然后安装将支架固定到翼子板的卡子。
  4. 将聚氨酯装入填缝枪内，然后切出一个宽 3.5 毫米、高 1.5 毫米的开口。
  5. 在前排座位外侧面板已涂敷底漆的表面上涂敷少量聚氨酯。
  6. 将新的左前翼子板放置到车辆上。
  7. 安装将左前翼子板下部固定到车辆的螺栓和螺母。
    9.8 Nm (7.2 lbs-ft)
    9.8 Nm (7.2 lbs-ft)
  8. 安装将左前翼子板后部固定到车辆的螺栓。
    9.8 Nm (7.2 lbs-ft)
  9. 安装将左前翼子板下部固定到车辆的螺栓。
    9.8 Nm (7.2 lbs-ft)
  10. 安装将左前翼子板上部固定到车辆的螺栓。
    9.8 Nm (7.2 lbs-ft)
  11. 将前围篦板卡子（2 个）安装到左前翼子板支架上。
  12. 将左饰板安装到翼子板支架上。请参阅支架 - 饰板侧边至翼子板 - LH（拆卸和更换）。
  13. 安装新的左前转向灯。请参阅灯 - 侧转向 - 前 - LH（拆卸和更换）。
  14. 安装左前照灯。请参阅前照灯 - LH（拆卸和更换）。
  15. 安装前饰板。请参阅饰板 - 前（拆卸和安装）。

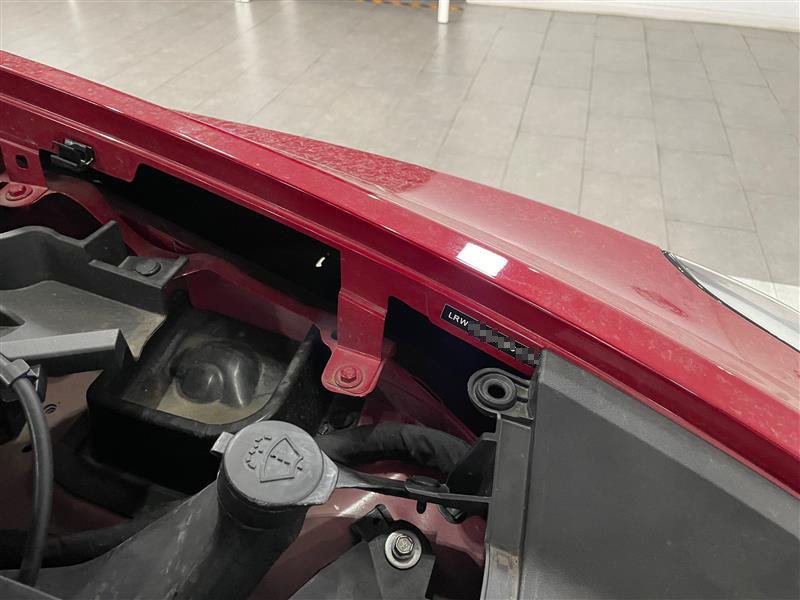

  16. 仅适用于中国、日本和韩国：在翼子板上安装新的电机 ID 标签。
  17. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  18. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  19. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  20. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
