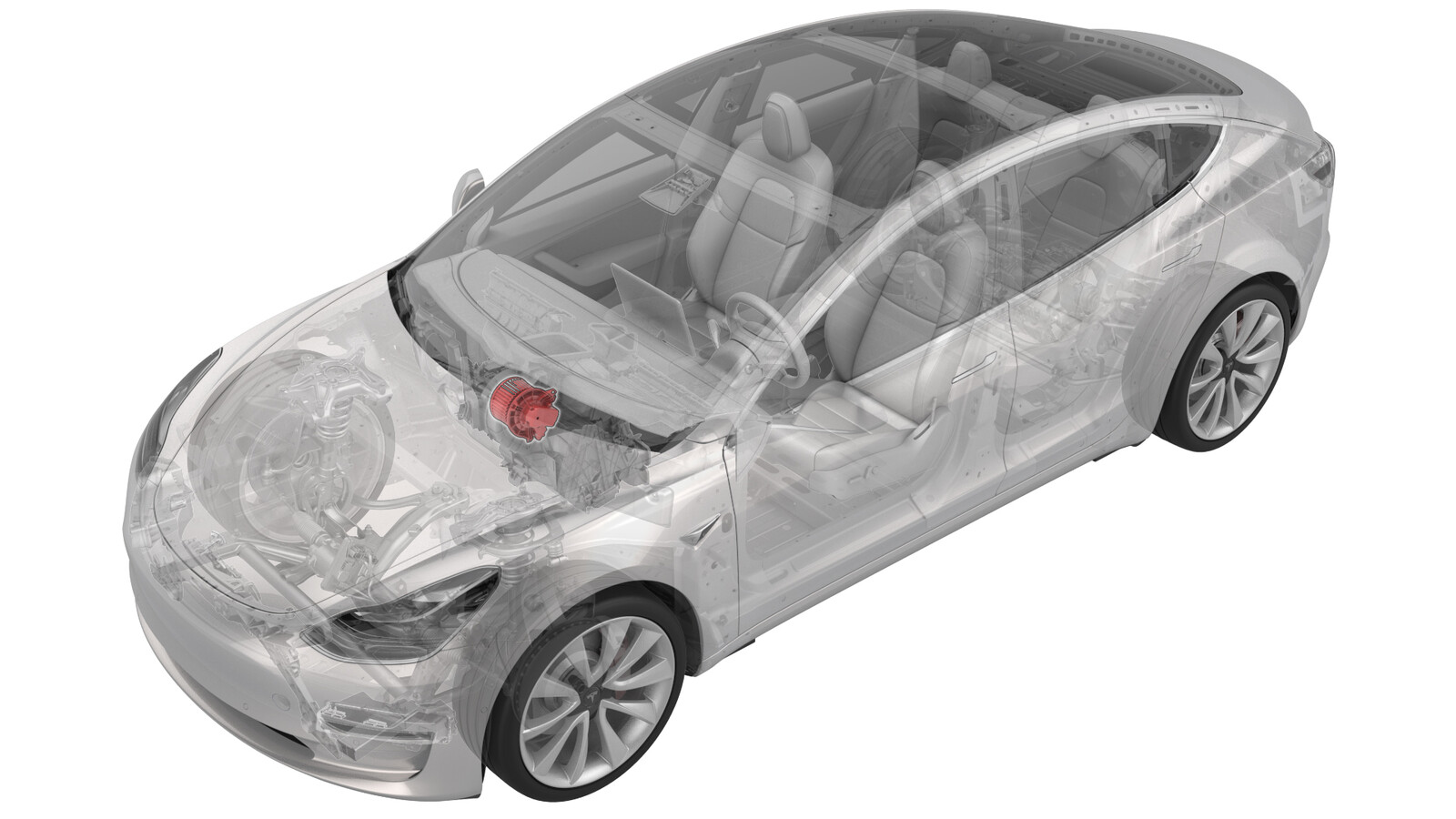

鼓风机电机 - HVAC（不带加热泵款）（拆卸和更换）

校正代码 18103202 3.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 25 日：添加了“拆卸横梁时，无需将仪表板线束从横梁上分离”的说明。

拆卸

  1. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  3. 打开所有车门，降下所有车窗。
  4. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  5. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  6. 拆卸左右雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  7. 拆卸左右减震塔盖板。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
  8. 拆卸前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  9. 拆卸雨刮器模块。请参阅雨刮器模块（拆卸和更换）。

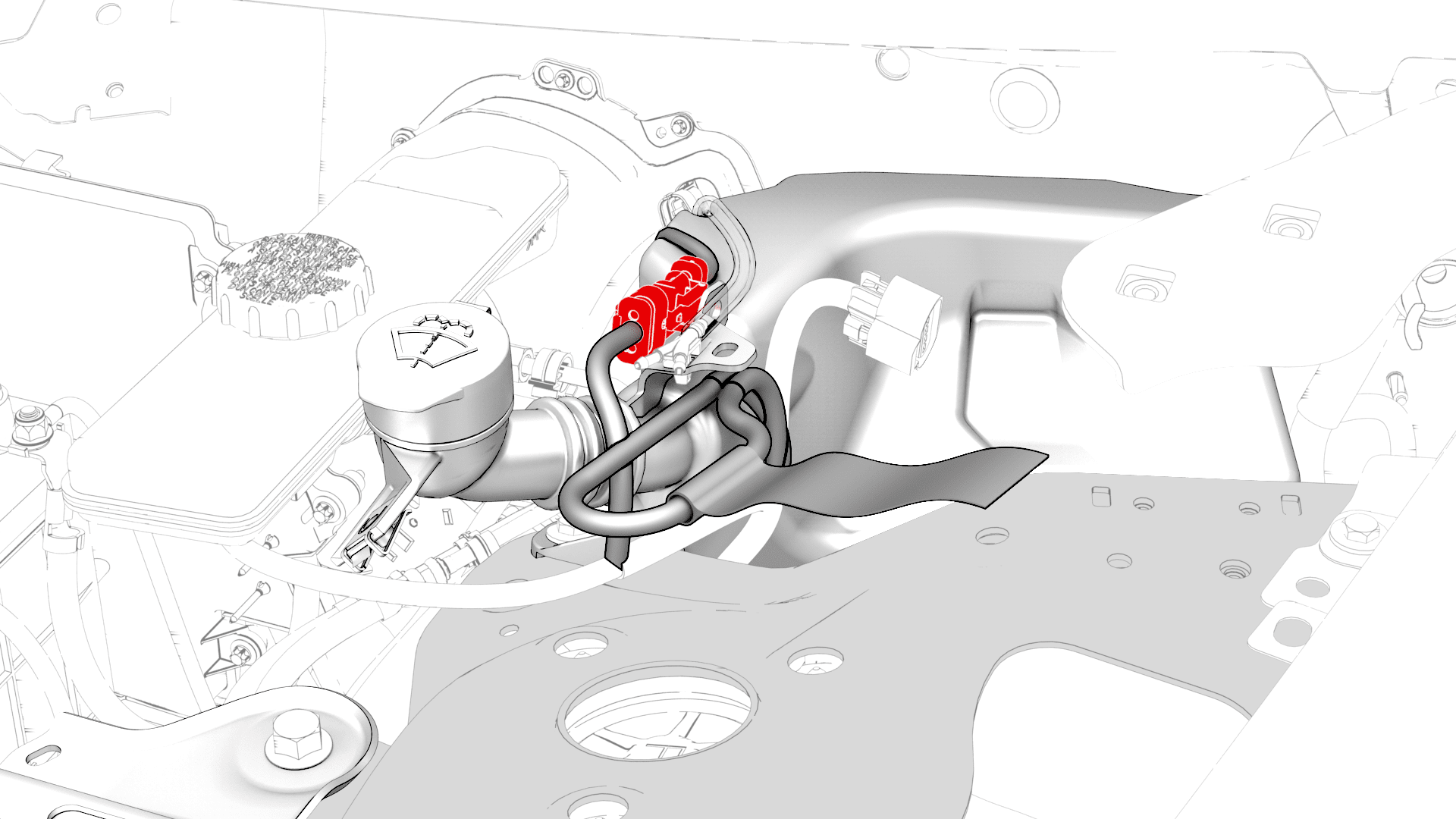

  10. 松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  11. 断开挡风玻璃清洗器储液罐上的电气连接器。
  12. 拆卸暖通空调 (HVAC) 集气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外（拆卸和更换）。
  13. 拆下内侧暖通空调送气管槽。请参阅风管 - 暖通空调 (HVAC) 集气室 - 内（拆卸和更换）
  14. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  15. 拆卸左前轮毂。请参阅 轮毂总成（拆卸和安装）。
  16. 拆卸左前轮拱内衬。请参阅轮拱内衬 - 前 - LH（拆卸和更换）。
  17. 拆下挡风玻璃清洗器储液罐。请参阅储液罐 - 挡风玻璃清洗器（拆卸和更换）。
  18. 完全松开后部驻车制动钳。请参阅 驻车制动 - 钳 - 后 - LH（释放）
  19. 安装左前轮拱内衬。
  20. 安装 LH 前车轮，但此时请勿完全拧紧轮毂螺母。
  21. 降下车辆。
  22. 在助手的帮助下，将车辆推离举升机。
    Informational PurposesAn informational icon, calling your attention
    注
    用止轮块固定车辆。
  23. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  24. 拆下A 柱 LH 和 RH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  25. 拆卸左右 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
  26. 拆卸左右 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  27. 拆卸仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  28. 拆下驾驶位和副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  29. 拆卸驾驶位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  30. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  31. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  32. 拆卸中控台。请参阅中控台（拆卸和安装）。
  33. 拆卸副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  34. 拆卸仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  35. 拆下 LH 和 RH 气流端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  36. 拆卸手套箱。请参阅手套箱 - 有膝部气囊（不带加热泵款）（拆卸和更换）。
  37. 拆卸右侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  38. 拆卸右侧气波管道。请参阅管道 - 气波 - RH（左侧驾驶）（拆卸和更换）。
  39. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  40. 拆卸方向盘。请参阅方向盘（拆卸和安装）。
  41. 拆卸转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  42. 拆下触摸屏。请参阅触摸屏（拆卸和更换）。
  43. 拆卸左前通风口。请参阅通风口 - 前 - LH（拆卸和更换）。
  44. 拆卸右前通风口。请参阅通风口 - 前 - RH（拆卸和更换）。
  45. 拆下 LH、中间和 RH 前围板扬声器。请参阅扬声器 - 前围板 - LH（拆卸和更换）。
  46. 拆卸仪表板支架。请参阅仪表板支架（拆卸和安装）。
  47. 拆卸左侧气波管道。请参阅管道 - 气波 - LH（左侧驾驶）（不带加热泵款）（拆卸和更换）。
  48. 拆卸左前地毯。请参阅地毯 - 前 - LH（拆卸和更换）。
  49. 拆下 RH 前毡毯。请参阅地毯 - 前 - RH（拆卸和更换）。
  50. 拆下横梁。请参阅梁 - 横（左侧驾驶）（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    此时无需将仪表板线束从横梁上分离。

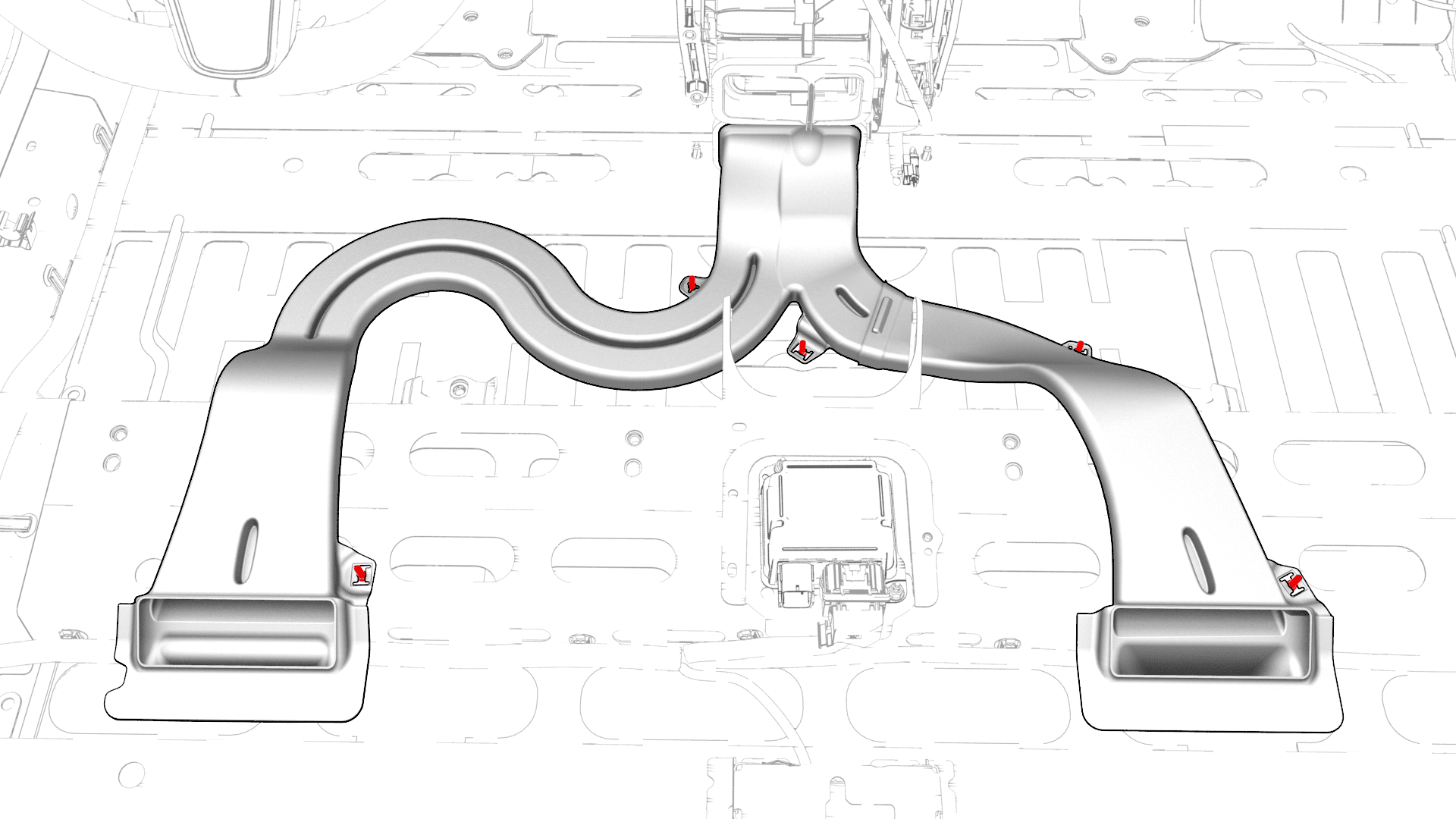

  51. 松开将左右底板风管固定到底板的卡子（5 个），然后拆下风管。

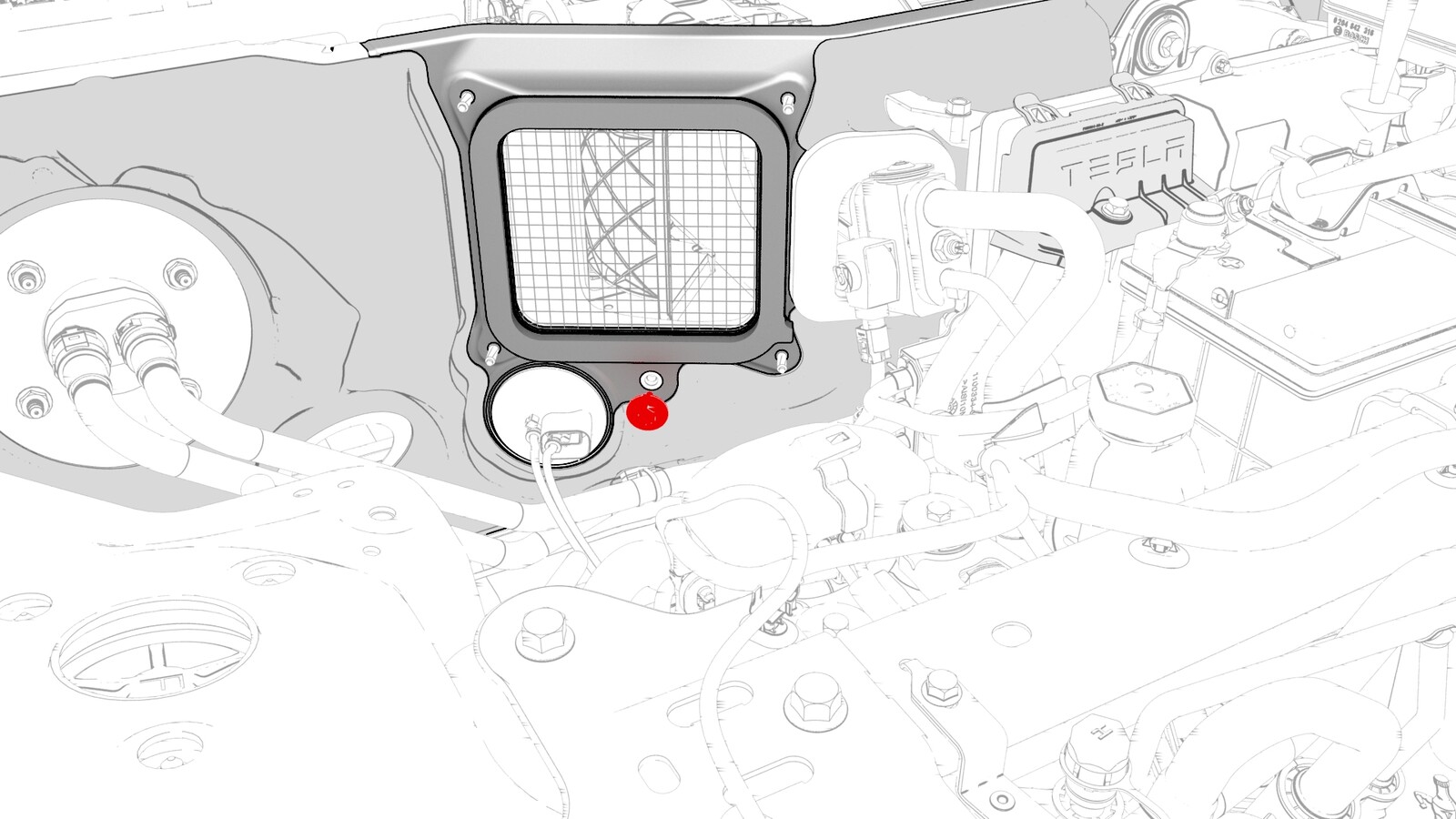

  52. 拆卸将 HVAC 模块固定到车身的螺栓。
  53. 拆下将暖通空调总成的 LH 下部固定到车辆的螺栓。

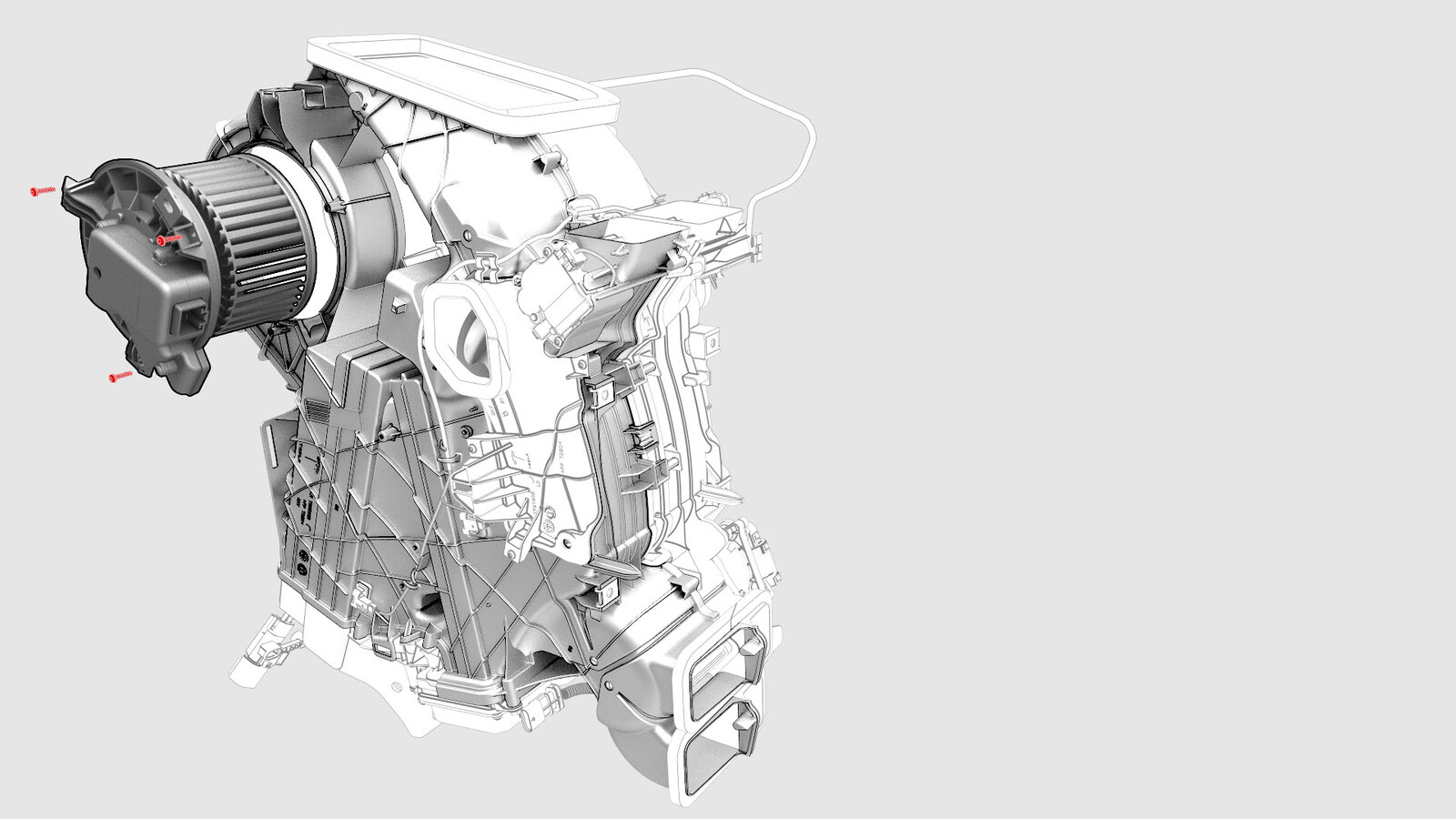

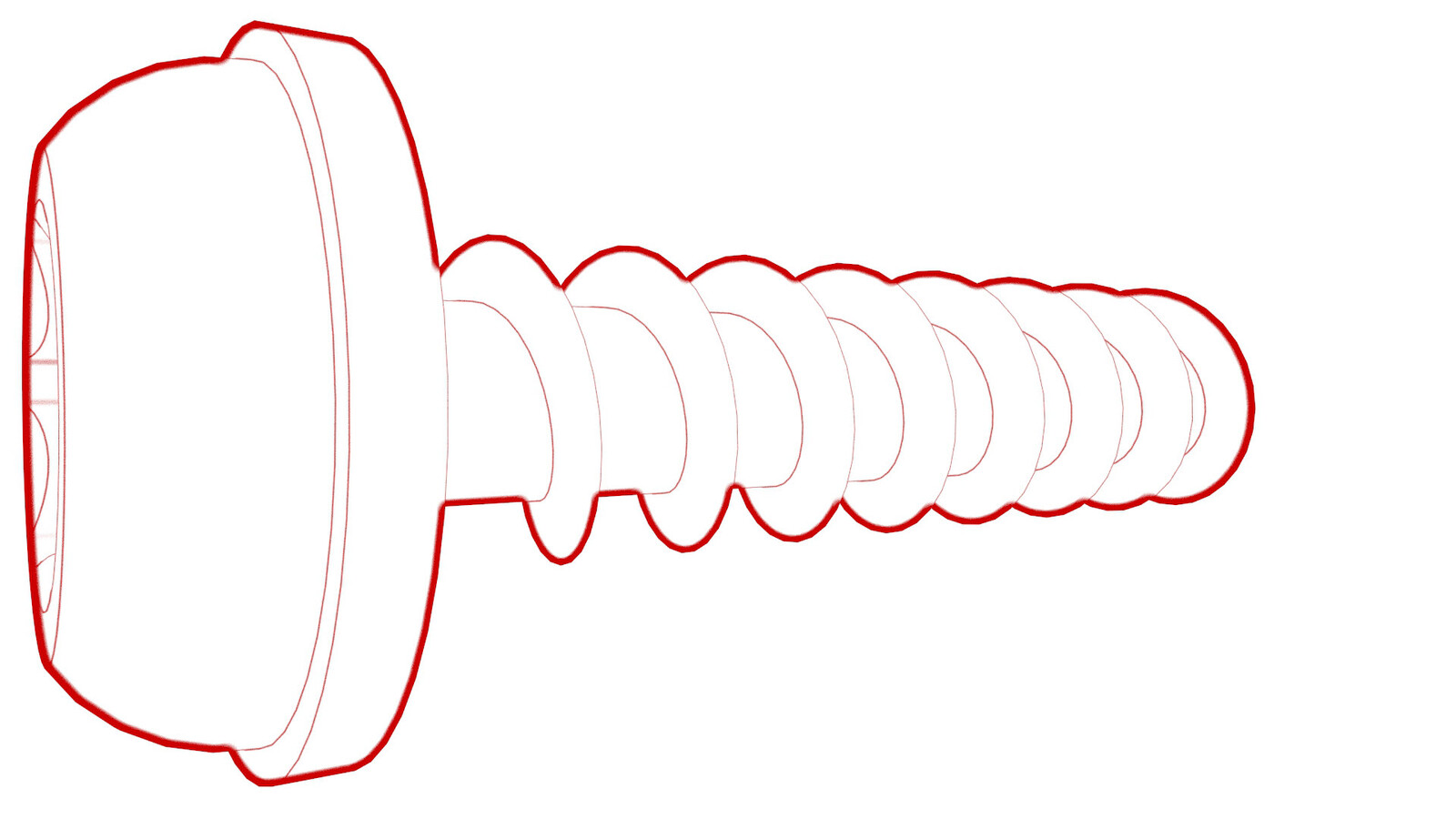

  54. 拆下将供暖通空调风扇电机固定到暖通空调总成的螺钉 (x3)。

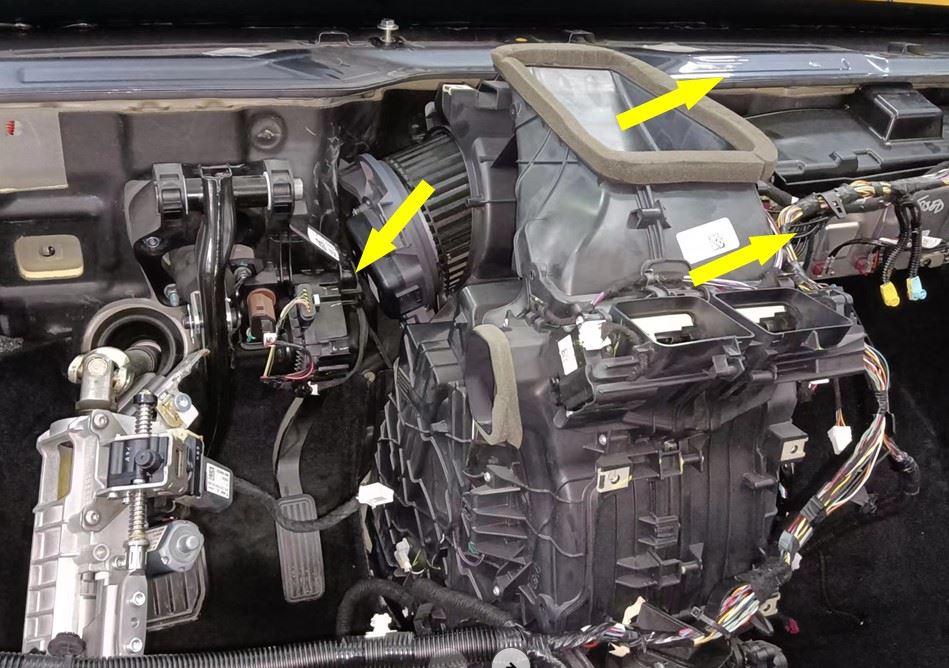

  55. 略微向车辆 RH 侧移动暖通空调总成，向车辆后部转动鼓风电机，然后从暖通空调总成上拆下电机。

安装

  1. 略微向车辆 RH 侧移动暖通空调总成，并将暖通空调风扇电机放置在暖通空调总成上。
  2. 安装将暖通空调风扇电机固定到暖通空调总成的螺钉 (x3)。
    1.2 Nm (.9 lbs-ft)
  3. 安装将暖通空调总成的 LH 下部固定到车辆的螺栓。
    5.5 Nm (4.1 lbs-ft)
  4. 安装将暖通空调模块固定到车身的螺栓。
    5.5 Nm (4.1 lbs-ft)
  5. 将左右底板风管安装到车辆上，然后安装将底板风管固定到底板的卡子（5 个）。
  6. 安装横梁（连同仪表板线束）。请参阅梁 - 横（左侧驾驶）（拆卸和更换）。
  7. 安装左前地毯。请参阅地毯 - 前 - LH（拆卸和更换）。
  8. 安装 RH 前毡毯。请参阅地毯 - 前 - RH（拆卸和更换）。
  9. 安装左侧气波管道。请参阅管道 - 气波 - LH（左侧驾驶）（不带加热泵款）（拆卸和更换）。
  10. 安装仪表板支架。请参阅仪表板支架（拆卸和安装）。
  11. 安装 LH、中间和 RH 前围板扬声器。请参阅扬声器 - 前围板 - LH（拆卸和更换）。
  12. 安装左前通风口。请参阅通风口 - 前 - LH（拆卸和更换）。
  13. 安装右前通风口。请参阅通风口 - 前 - RH（拆卸和更换）。
  14. 安装右侧气波管道。请参阅管道 - 气波 - RH（左侧驾驶）（拆卸和更换）。
  15. 安装右侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  16. 安装手套箱。请参阅手套箱 - 有膝部气囊（不带加热泵款）（拆卸和更换）。
  17. 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  18. 安装 LH 和 RH 气流端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  19. 安装触摸屏。请参阅触摸屏（拆卸和更换）。
  20. 安装转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  21. 安装方向盘。请参阅方向盘（拆卸和安装）。
  22. 安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  23. 安装中控台。请参阅中控台（拆卸和安装）。
  24. 安装副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  25. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  26. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  27. 安装驾驶位和副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  28. 在助手的帮助下，将车辆推上举升机。
  29. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  30. 拆卸左前轮毂。请参阅 轮毂总成（拆卸和安装）。
  31. 拆卸左前轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
  32. 安装挡风玻璃清洗器储液罐。请参阅 储液罐 - 挡风玻璃清洗器（拆卸和更换）
  33. 安装左前轮拱内衬。
  34. 安装 LH 前车轮，但此时请勿完全拧紧轮毂螺母。
  35. 降下车辆。
  36. 拧紧 LH 前车轮，然后安装 LH 前车轮中心盖板。
    175 Nm (129.1 lbs-ft)
  37. 安装内侧暖通空调送气管槽。请参阅风管 - 暖通空调 (HVAC) 集气室 - 内（拆卸和更换）。
  38. 安装暖通空调 (HVAC) 气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外（拆卸和更换）。
  39. 安装雨刮器模块。请参阅雨刮器模块（拆卸和更换）。
  40. 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  41. 安装左右减震塔盖板。请参阅盖板 - 减震塔 - LH（拆卸和更换）
  42. 安装左右雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  43. 在助手的帮助下，将车辆推离举升机。
    Informational PurposesAn informational icon, calling your attention
    注
    用止轮块固定车辆。
  44. 安装驾驶位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  45. 安装左右 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
  46. 安装 LH 和 RH 下部 A 柱饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  47. 安装左右 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  48. 安装仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  49. 重新连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）
  50. 安装前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  51. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  52. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  53. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  54. 确认挡风玻璃清洗器和雨刮器可以正常工作。
  55. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  56. 将 LH 和 RH 前座椅移回原位。
  57. 升起所有车窗，关闭所有车门。
