线束 - 分总成 - 温度系统（带加热泵款）（拆卸和更换）
校正代码
17101542 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
Model 3 温度管理部件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将超级歧管固定到减震塔支架的螺栓 |
 31 Nm (22.9 lbs-ft) |
|
不适用 | 在此程序中拧松这些螺栓，但请勿拆下 |
| 将减震塔支架固定到车辆的外部螺栓 |
62 Nm (45.7 lbs-ft) |
|
重复使用 | |
| 将减震塔支架固定到车辆的内部螺栓 |
55 Nm (40.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
- 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
-

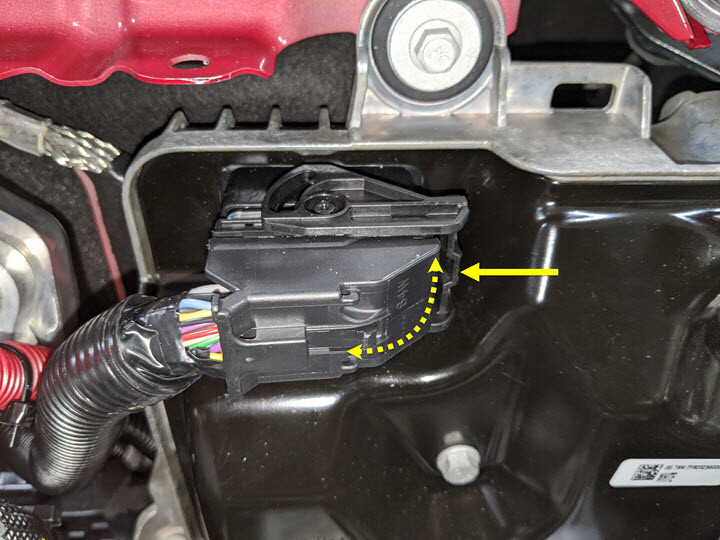

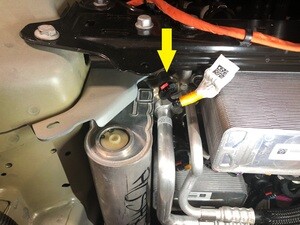

松开锁片，然后断开温度系统次总成线束与前部控制器的连接。
-
松开将温度系统次总成线束固定到前部线束导件盖的夹子。
-

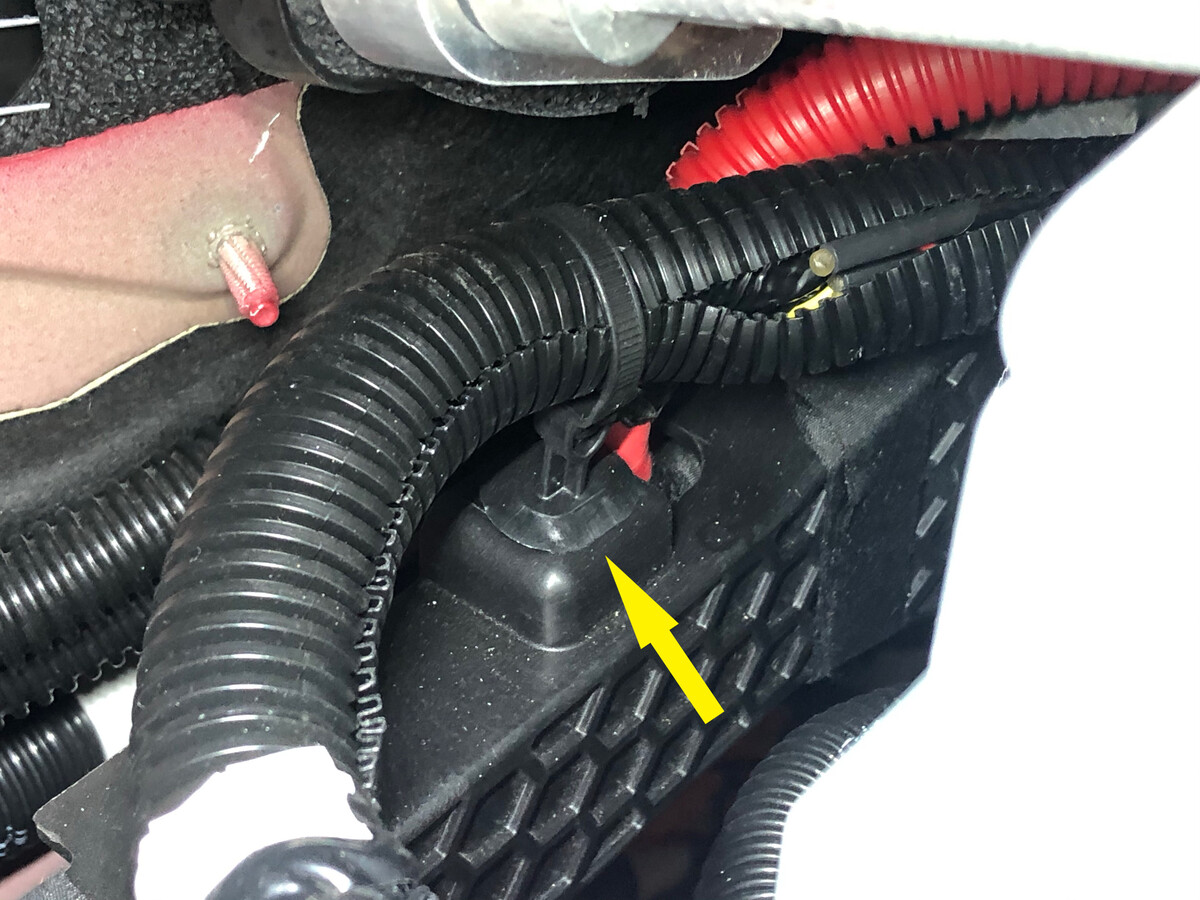

松开将温度系统次总成线束固定到冷却液罐 RH 侧的夹子。
-

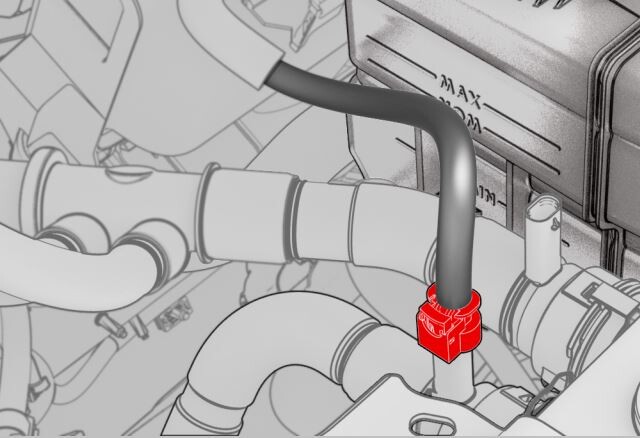

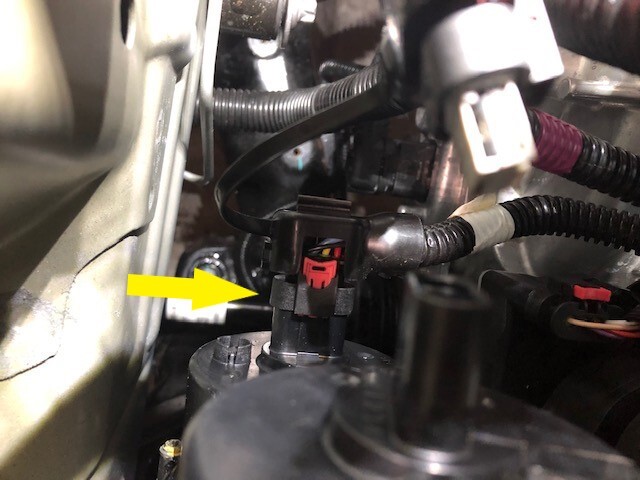

在冷却液罐附近，从冷却器至电池软管上的传感器上断开电气连接器。

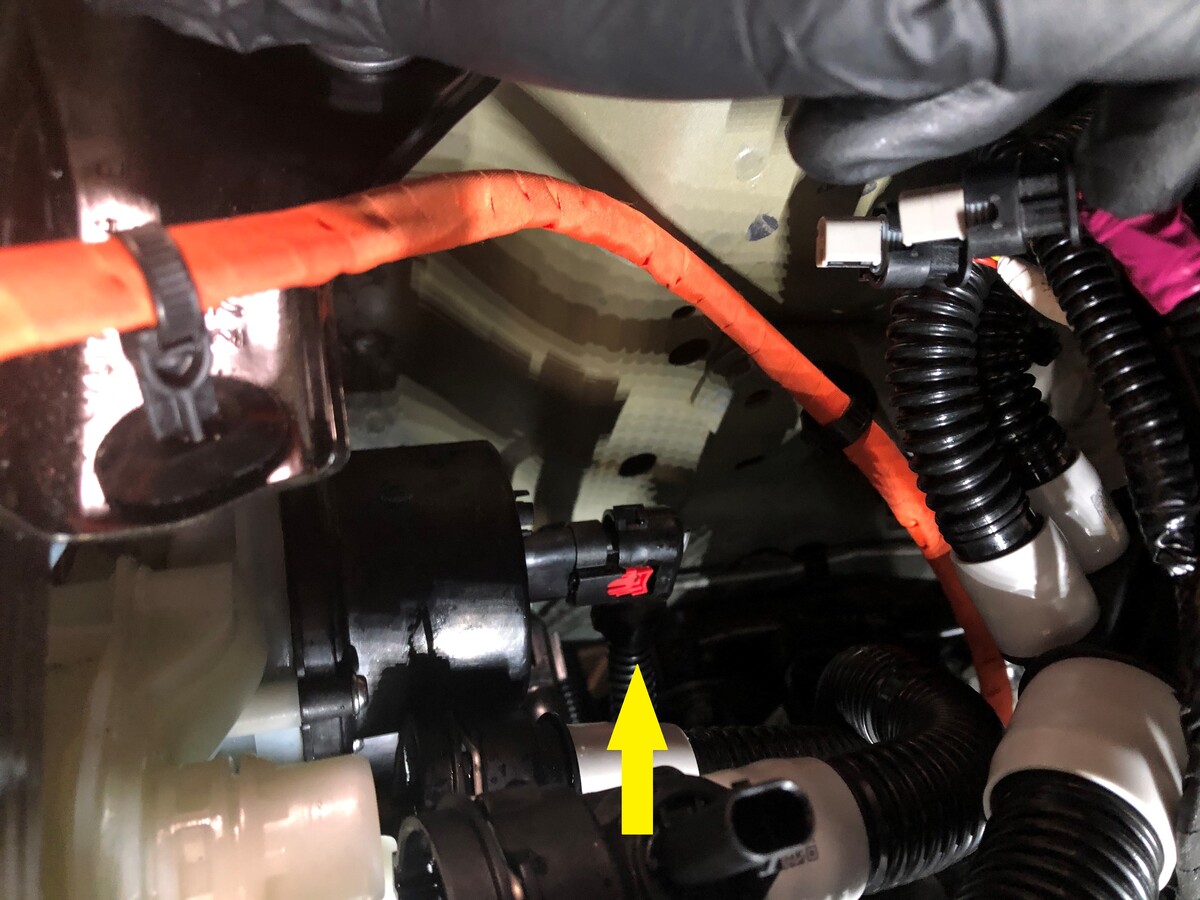

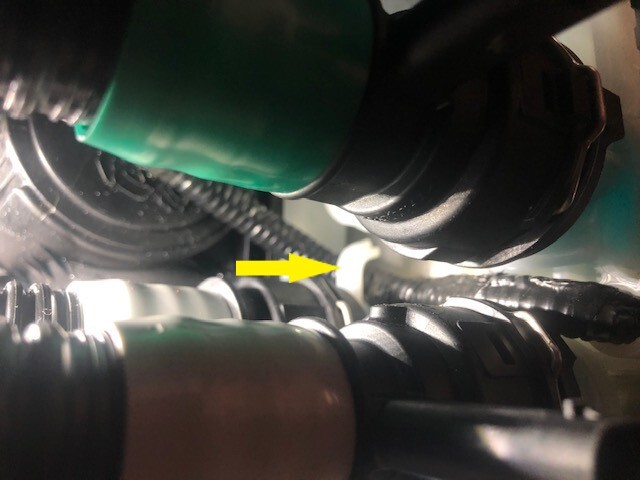

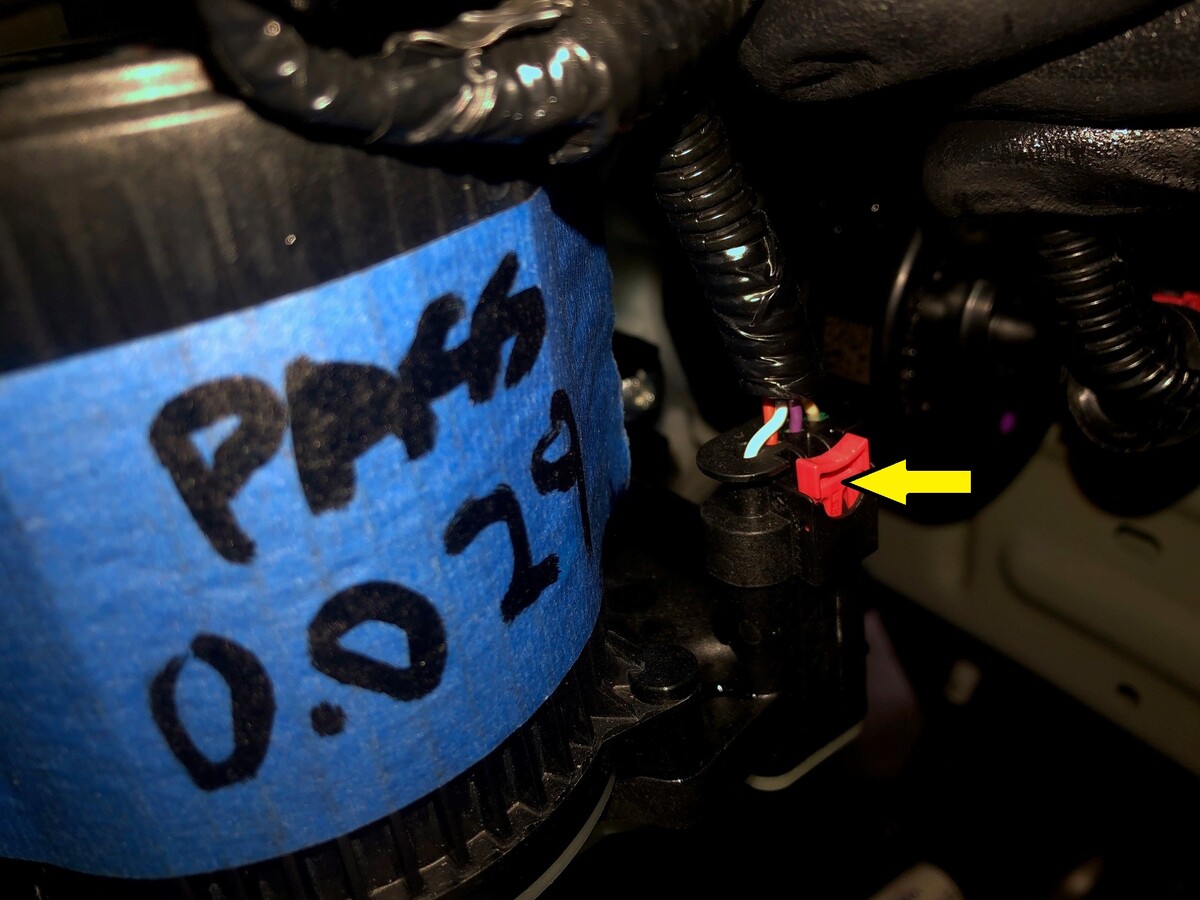

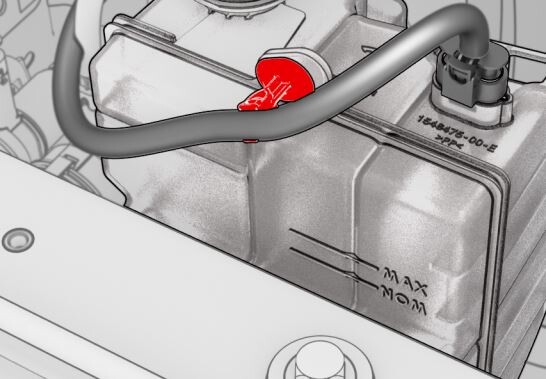

警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。注记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。
-
在冷却液罐附近，从动力总成供液软管上的传感器上断开电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。注记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。
-
断开动力总成冷却液泵上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
断开电池冷却液泵上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
断开八通阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

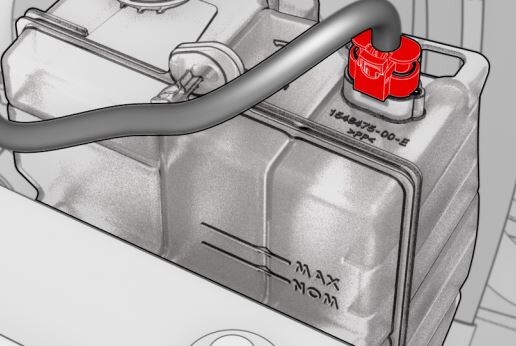

松开锁片，然后断开冷却液罐液位传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

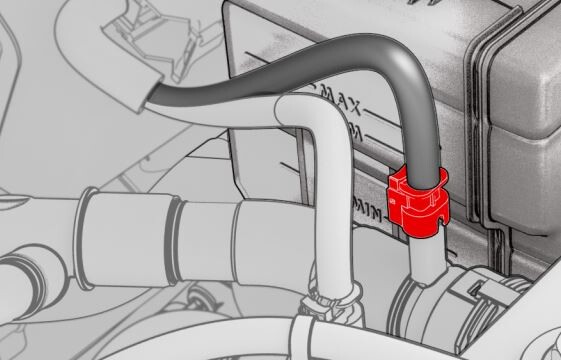

松开将电气线束固定到冷却液罐顶部的夹子。
-

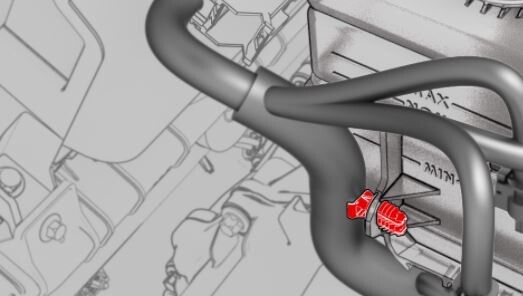

松开将电气线束固定到冷却液罐下部 LH 侧的夹子。
-
松开将线束固定到空调压缩机高压线束支架的夹子。
-
松开连接器锁片，然后断开空调压缩机上的低压电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
在接地带连接点附近，松开将冷却液软管固定到空调压缩机支架的夹子。
-

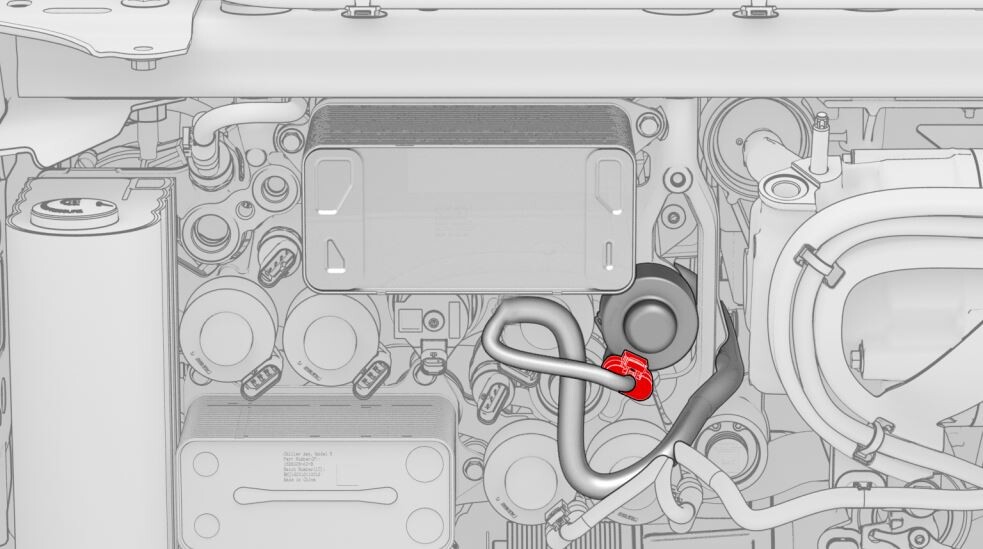

松开锁片，然后断开高压和温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

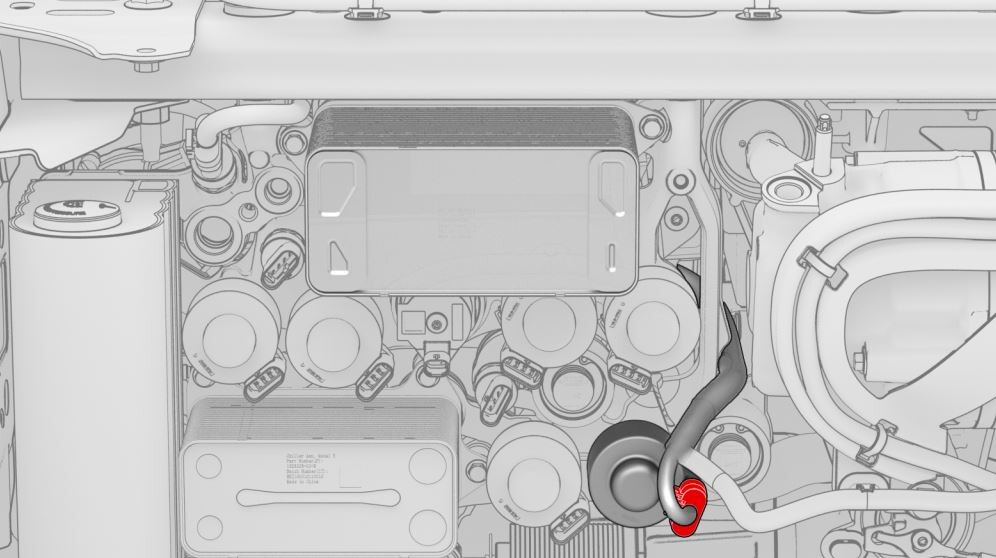

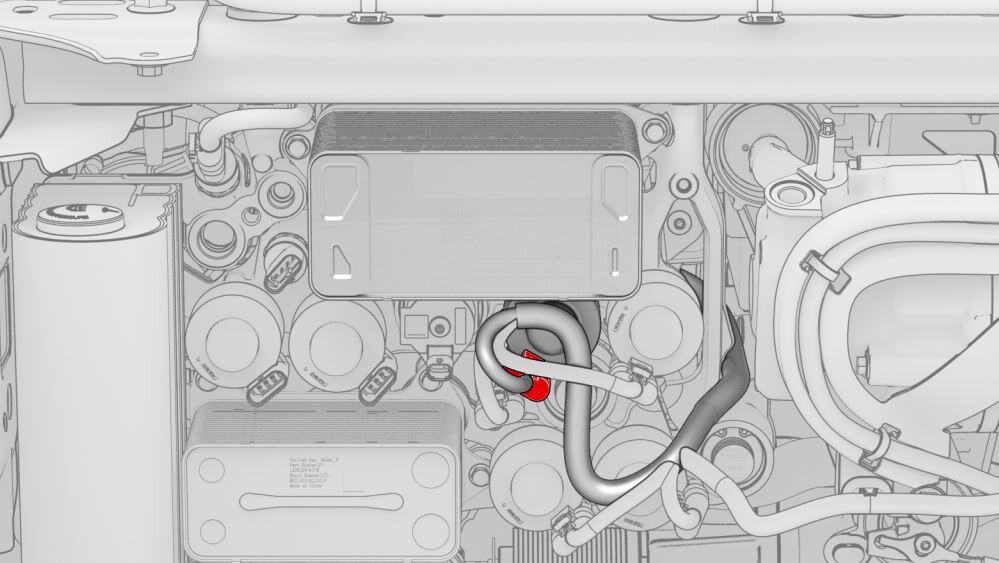

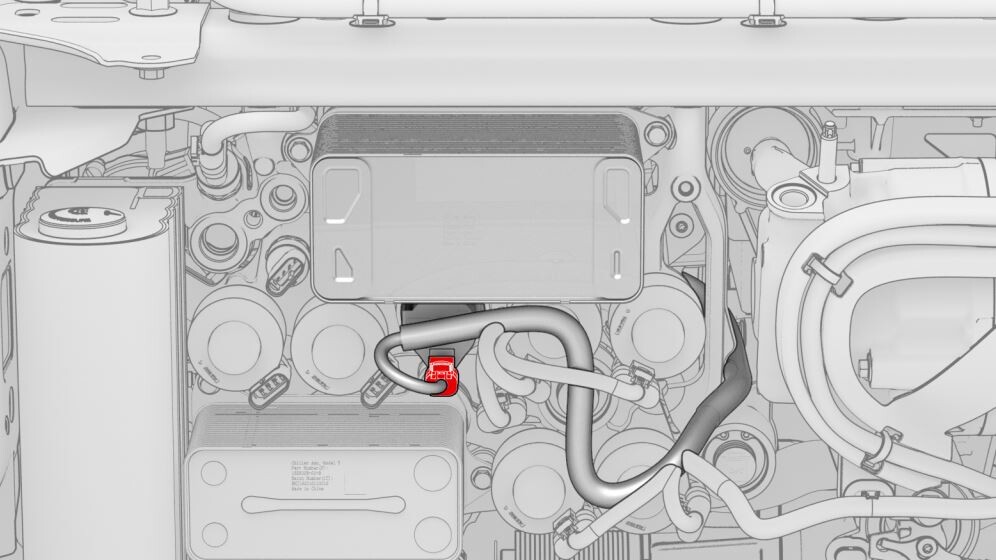

图 1. 为清晰起见，隐藏了部分组件
-

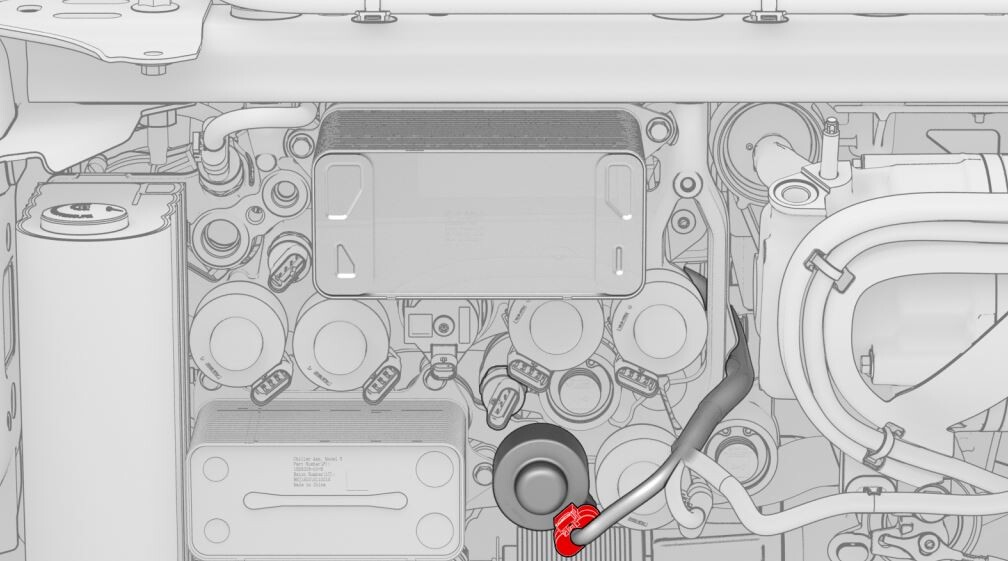

松开锁片，然后断开再循环膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

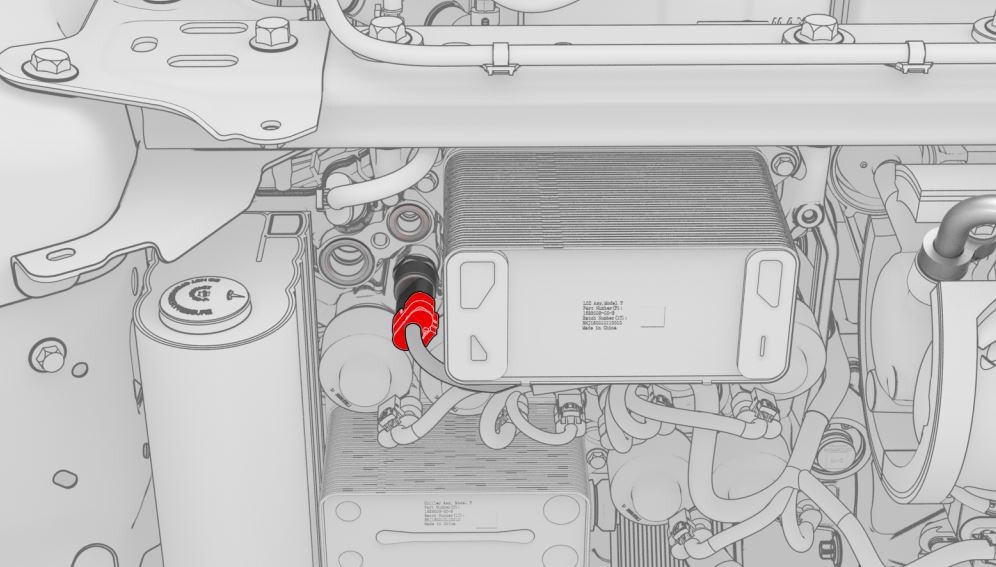

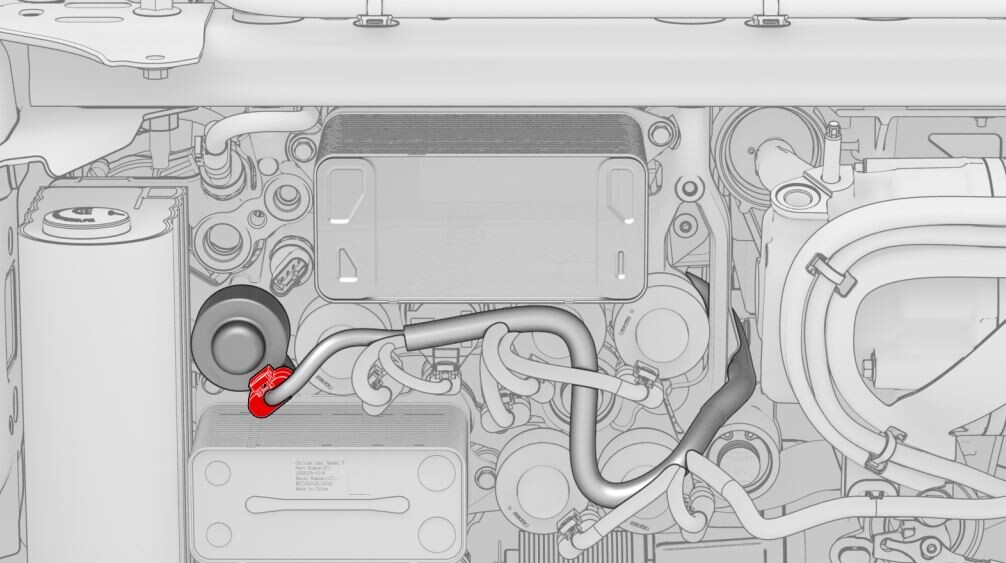

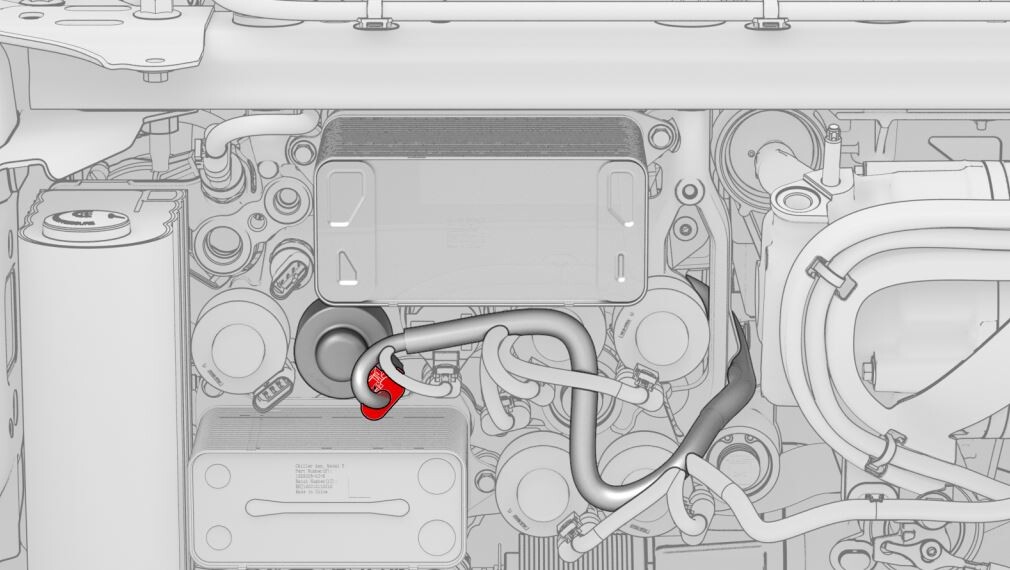

图 2. 为清晰起见，隐藏了部分组件
-
松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

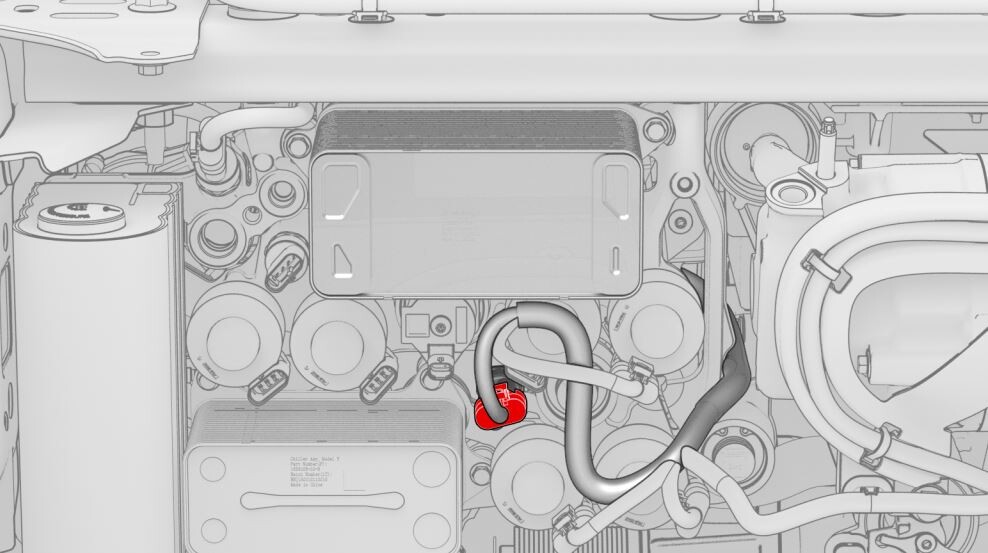

图 3. 为清晰起见，隐藏了部分组件
-
松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
图 4. 为清晰起见，隐藏了部分组件
-
松开锁片，然后断开座舱右侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
图 5. 为清晰起见，隐藏了部分组件
-
松开锁片，然后断开高压和温度过冷式传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
图 6. 为清晰起见，隐藏了部分组件
-
松开锁片，然后断开座舱左侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
图 7. 为清晰起见，隐藏了部分组件
-
松开锁片，然后断开冷却器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
图 8. 为清晰起见，隐藏了部分组件
-
松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
图 9. 为清晰起见，隐藏了部分组件
-

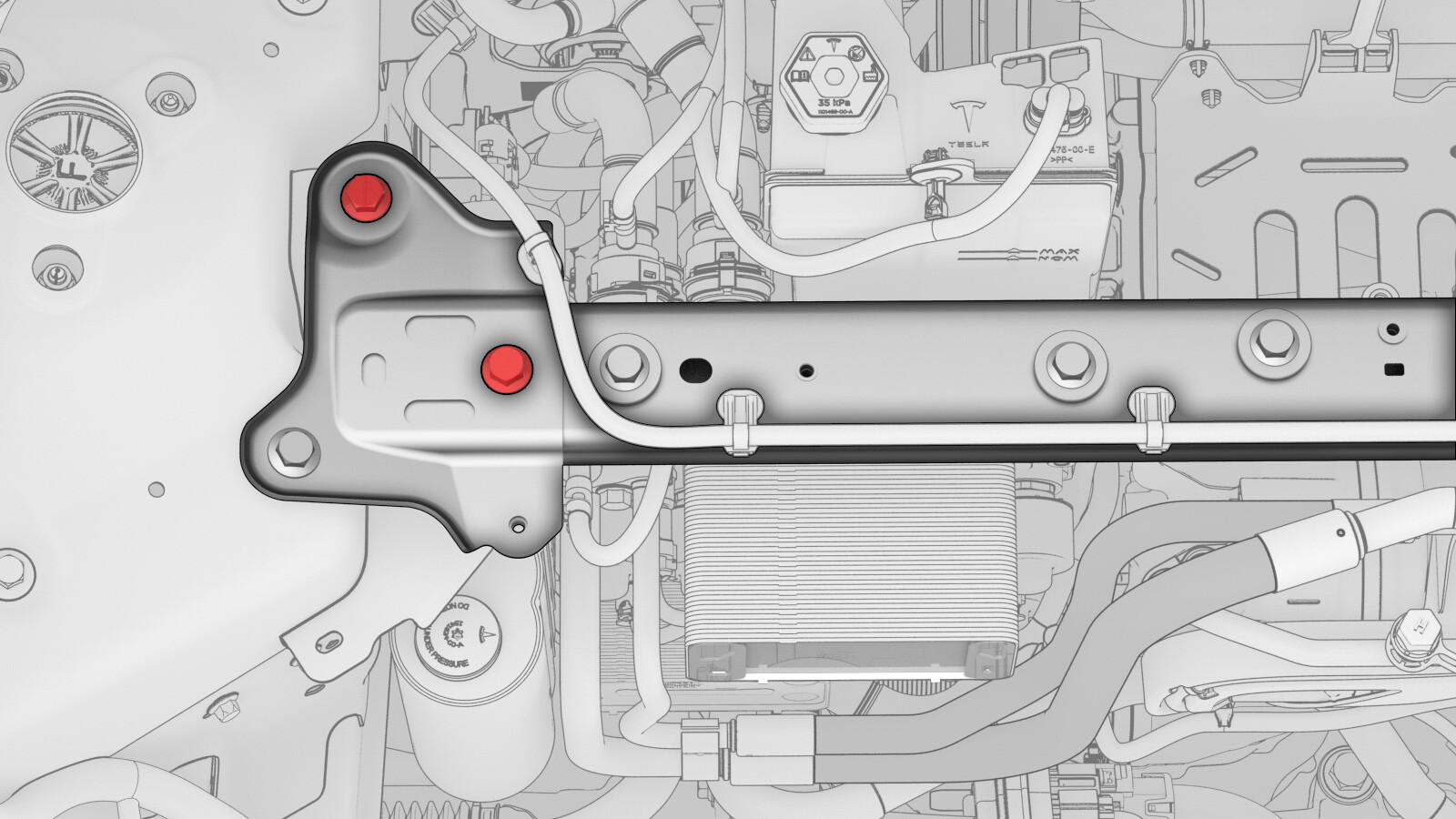

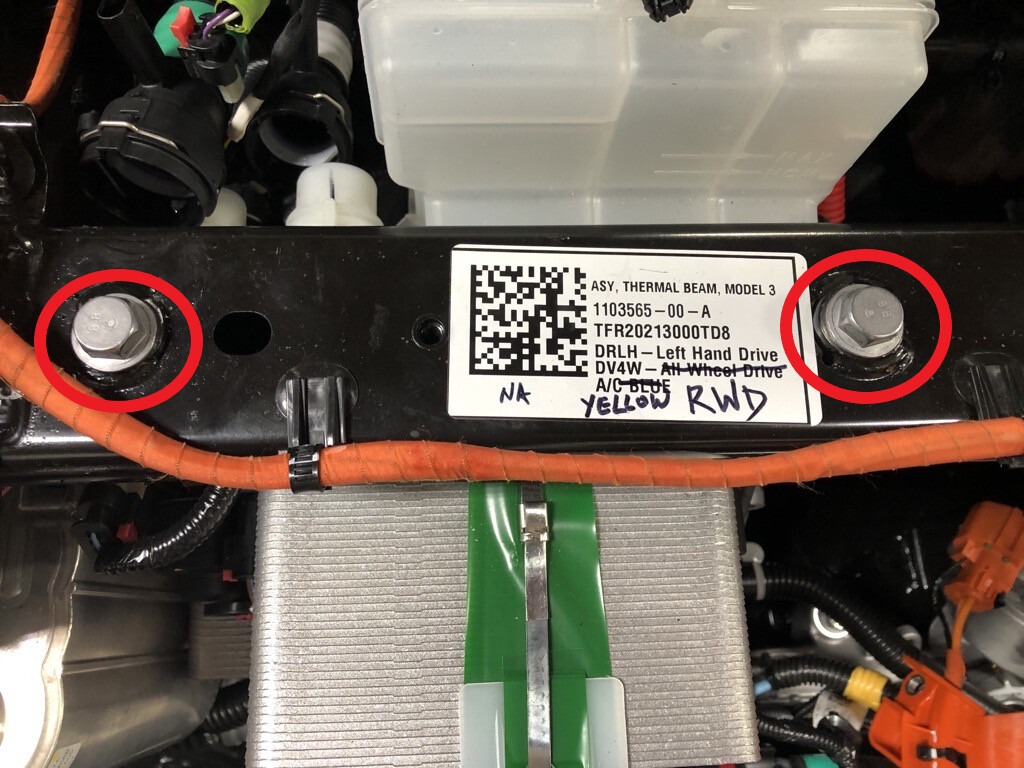

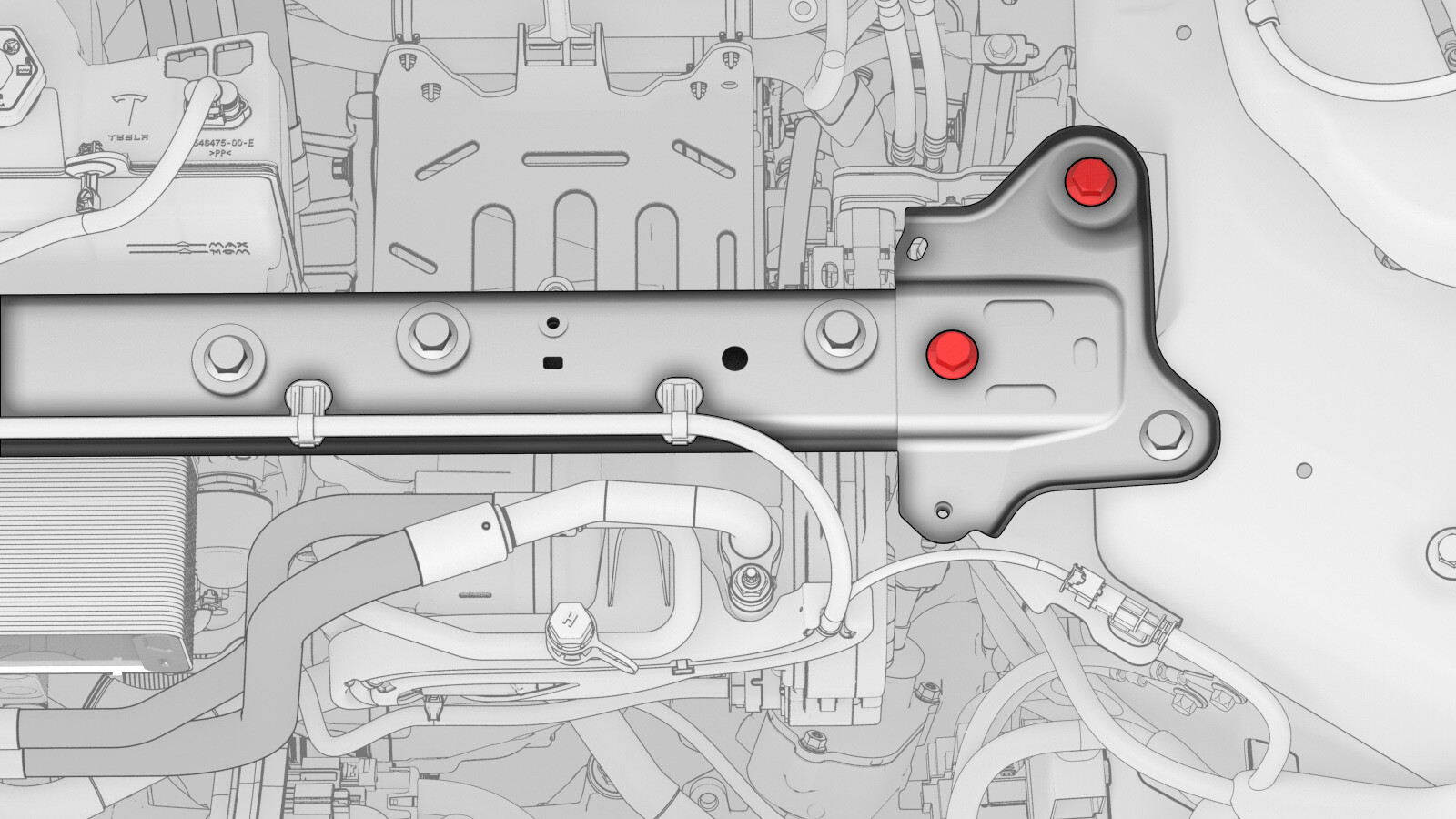

松开（但不要拆下）将超级歧管固定到减震塔支架的螺栓 (x2)。
-
松开锁片，然后断开低压和温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
图 10. 为清晰起见，隐藏了部分组件
-

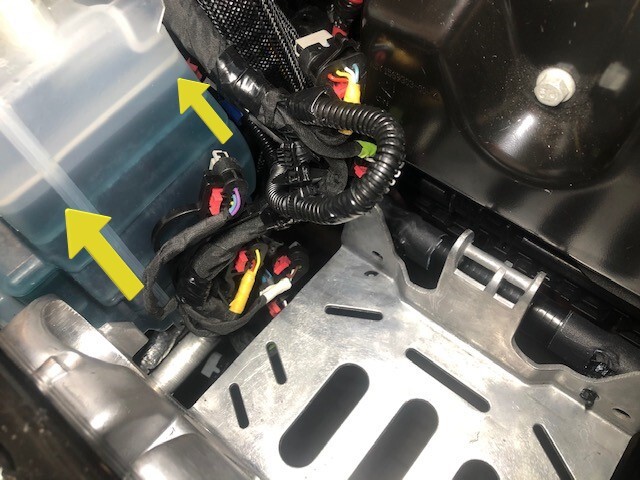

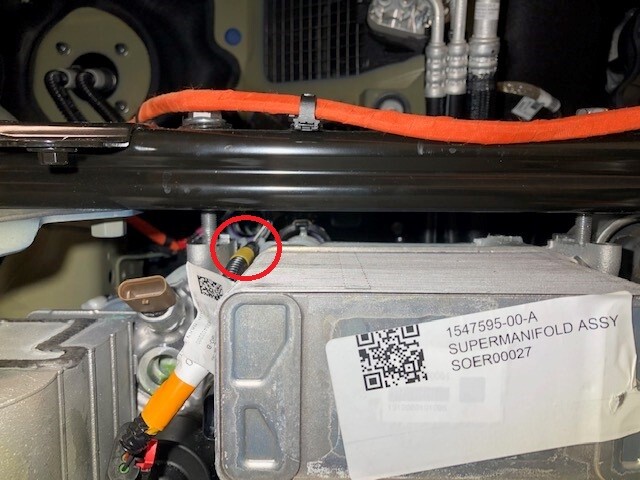

松开低压和温度传感器线束与超级歧管顶部和后部的线束支座的连接。
提示： 用一字螺丝刀松开线束。用电工胶带缠住顶部，以避免损坏线束。
图 11. 超级歧管顶部的线束支座
图 12. 超级歧管后部的线束支座
-

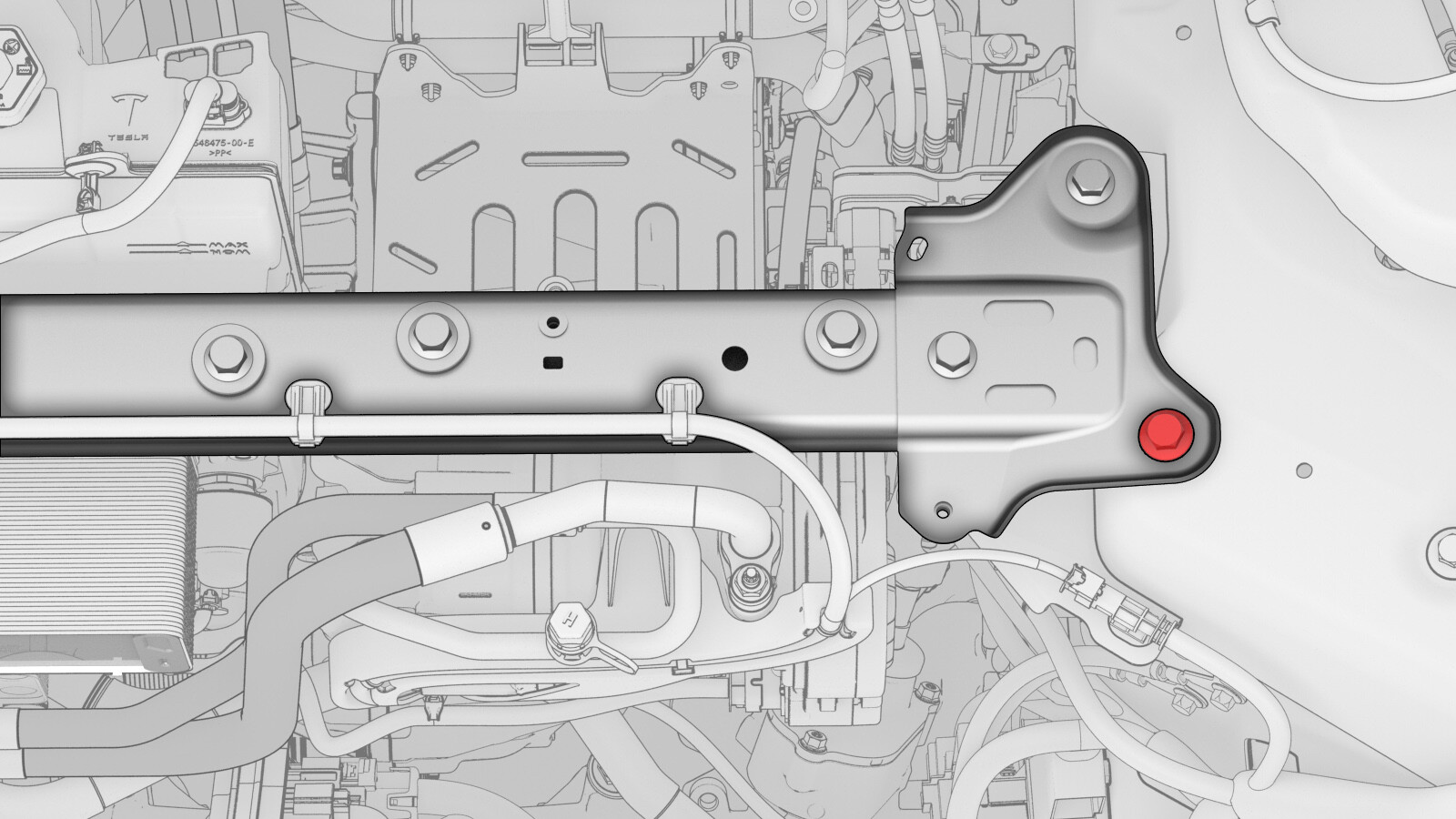

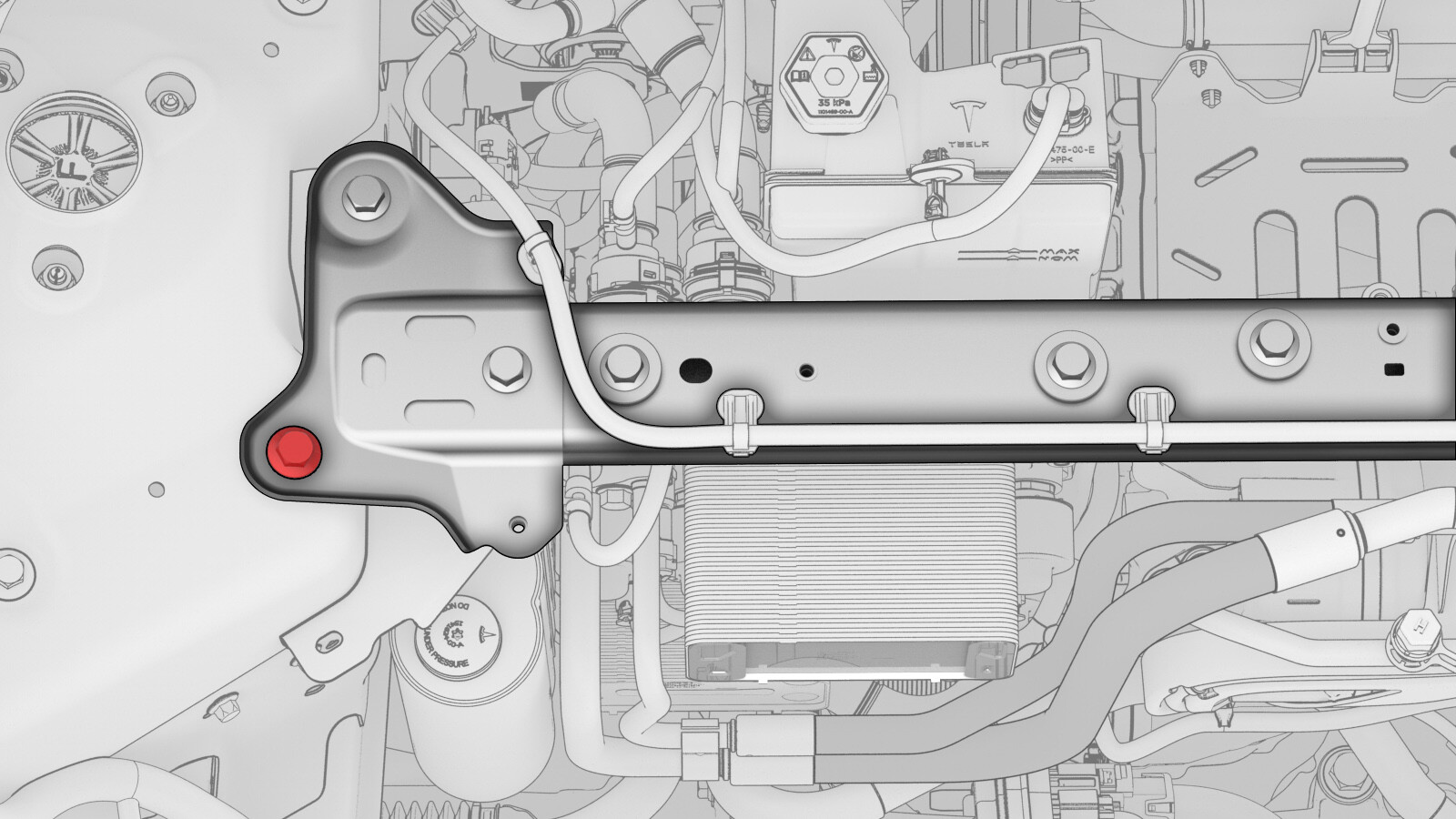

松开（但不要拆下）将减震塔支架 LH 侧固定到车辆的内侧螺栓。
提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
松开将减震塔支架 LH 侧固定到车辆的外侧螺栓，但不要拆下。
提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拆下将减震塔支架 RH 侧固定到车辆的内侧螺栓。
提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拆下将减震塔支架 RH 侧固定到车辆的外侧螺栓。
提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-

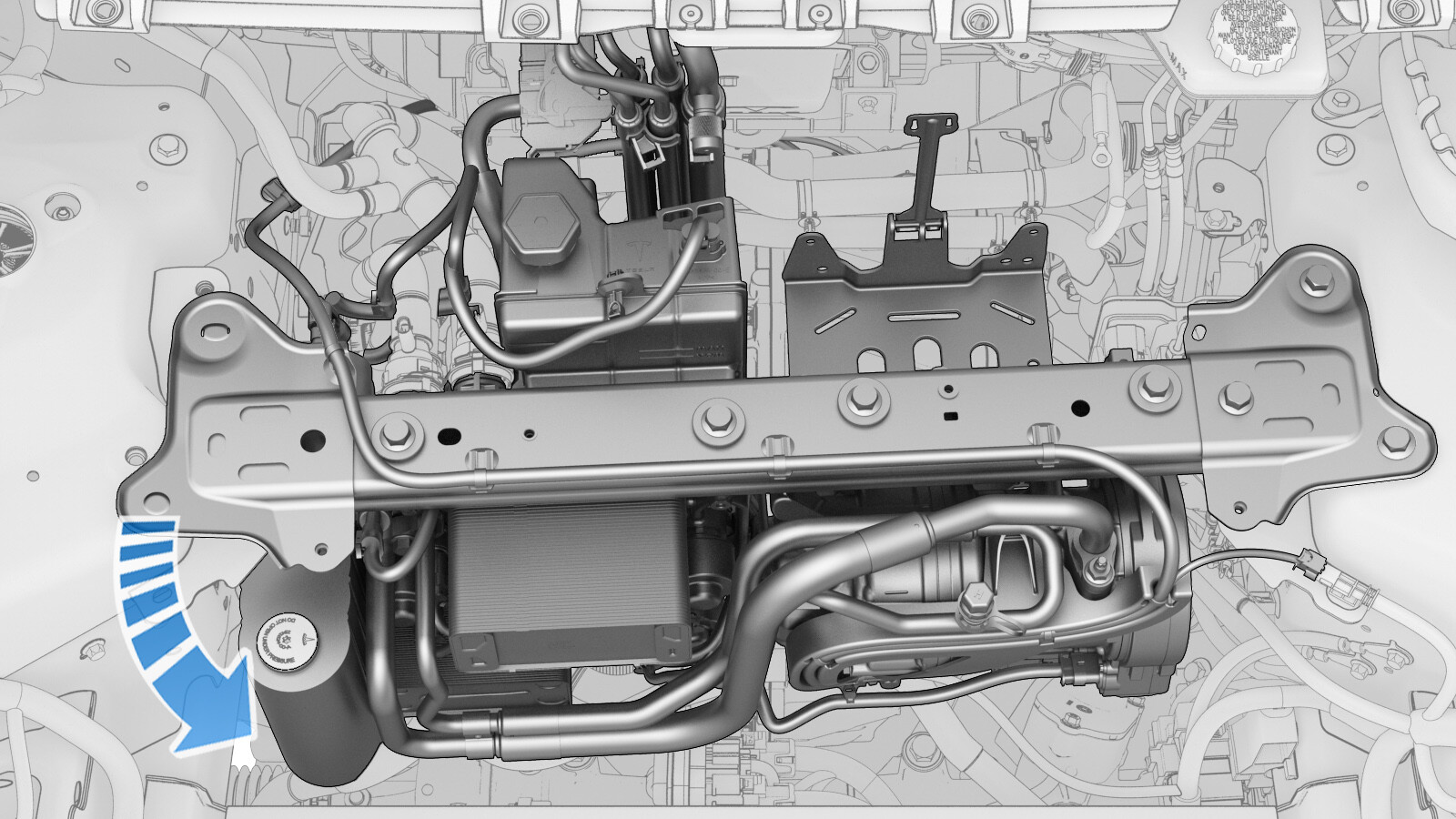

将减震塔支架 RH 侧朝车头方向滑动。
-

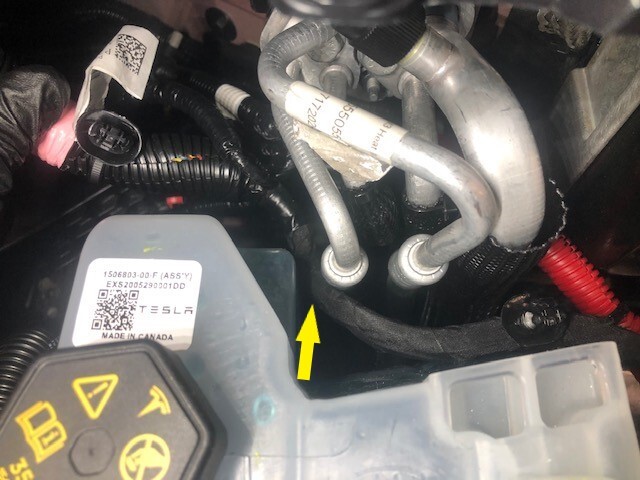

朝向车辆 LH 侧铺设温度系统次总成线束，将其置于空调压缩机下方以及冷却液罐和空调压缩机支架之间。
-
将温度系统次总成线束从冷却液罐与超级歧管至暖通空调管路之间取出，从而将其从车上拆下。
安装
-
将温度系统次总成线束放置在前部控制器附近，以便于安装。
注如图所示，将线束夹放置在超级歧管至暖通空调管路和冷却液罐附近。
- 将线束的其余部分铺设在冷却液罐和空调压缩机支架之间，位于空调压缩机下方，然后铺设到超级歧管上。
-
将电气连接器与蒸发器膨胀阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
图 13. 为清晰起见，隐藏了部分组件
-
将电气连接器与冷却器膨胀阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
图 14. 为清晰起见，隐藏了部分组件
-
将电气连接器与座舱左侧冷凝器膨胀阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
图 15. 为清晰起见，隐藏了部分组件
-
将电气连接器与座舱右侧冷凝器膨胀阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与高压和温度过冷式传感器相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与液冷冷凝器切断阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与液冷冷凝器膨胀阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与再循环膨胀阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与高压和温度传感器相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
在接地带连接点附近，安装将冷却液软管固定到空调压缩机支架的夹子。
-
安装将线束固定到空调压缩机高压线束支架的夹子。
-
将低压电气连接器与空调压缩机相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
松开将电气线束固定到冷却液罐下部 LH 侧的夹子。
-
安装将电气线束固定到冷却液罐下部 LH 侧的夹子。
-
安装将温度系统次总成线束固定到冷却液罐 RH 侧的夹子。
-
安装将温度系统次总成线束固定到前部线束导件盖的夹子。
-
将温度系统次总成线束连接到前部控制器，然后接合锁片。
-
将低压和温度传感器线束安装在超级歧管顶部和后部的线束支座上。
提示： 用一字螺丝刀安装线束。用电工胶带缠住顶部，以避免损坏线束。
图 16. 超级歧管顶部的线束支座
图 17. 超级歧管后部的线束支座
-
将电气连接器与低压和温度传感器相连，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
图 18. 为清晰起见，隐藏了部分组件
-
拧紧将超级歧管固定到减震塔支架的螺栓 (x2)。31 Nm (22.9 lbs-ft)提示： 推荐使用以下工具：
- 15 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将电气连接器与八通阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与电池冷却液泵相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与动力总成冷却液泵相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器与冷却液罐附近动力总成供液软管上的传感器相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。注对缠绕在线束上的胶带的颜色与冷却液软管接头附近的护套的颜色进行匹配。
-
将电气连接器与冷却液罐附近冷却器至电池软管上的传感器相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。注对缠绕在线束上的胶带的颜色与冷却液软管接头附近的护套的颜色进行匹配。
-
安装将电气线束固定到冷却液罐顶部的夹子。
-
将电气连接器与冷却液罐液位传感器相连，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 将减震塔支架的 RH 侧滑入位，以便于安装。
-
安装将减震塔支架 RH 侧固定到车辆的外侧螺栓。62 Nm (45.7 lbs-ft)提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
安装将减震塔支架 RH 侧固定到车辆的内侧螺栓。55 Nm (40.6 lbs-ft)提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拧紧将减震塔支架 LH 侧固定到车辆的外侧螺栓。62 Nm (45.7 lbs-ft)提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拧紧将减震塔支架 LH 侧固定到车辆的内侧螺栓。55 Nm (40.6 lbs-ft)提示： 推荐使用以下工具：
- 15 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
- 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
