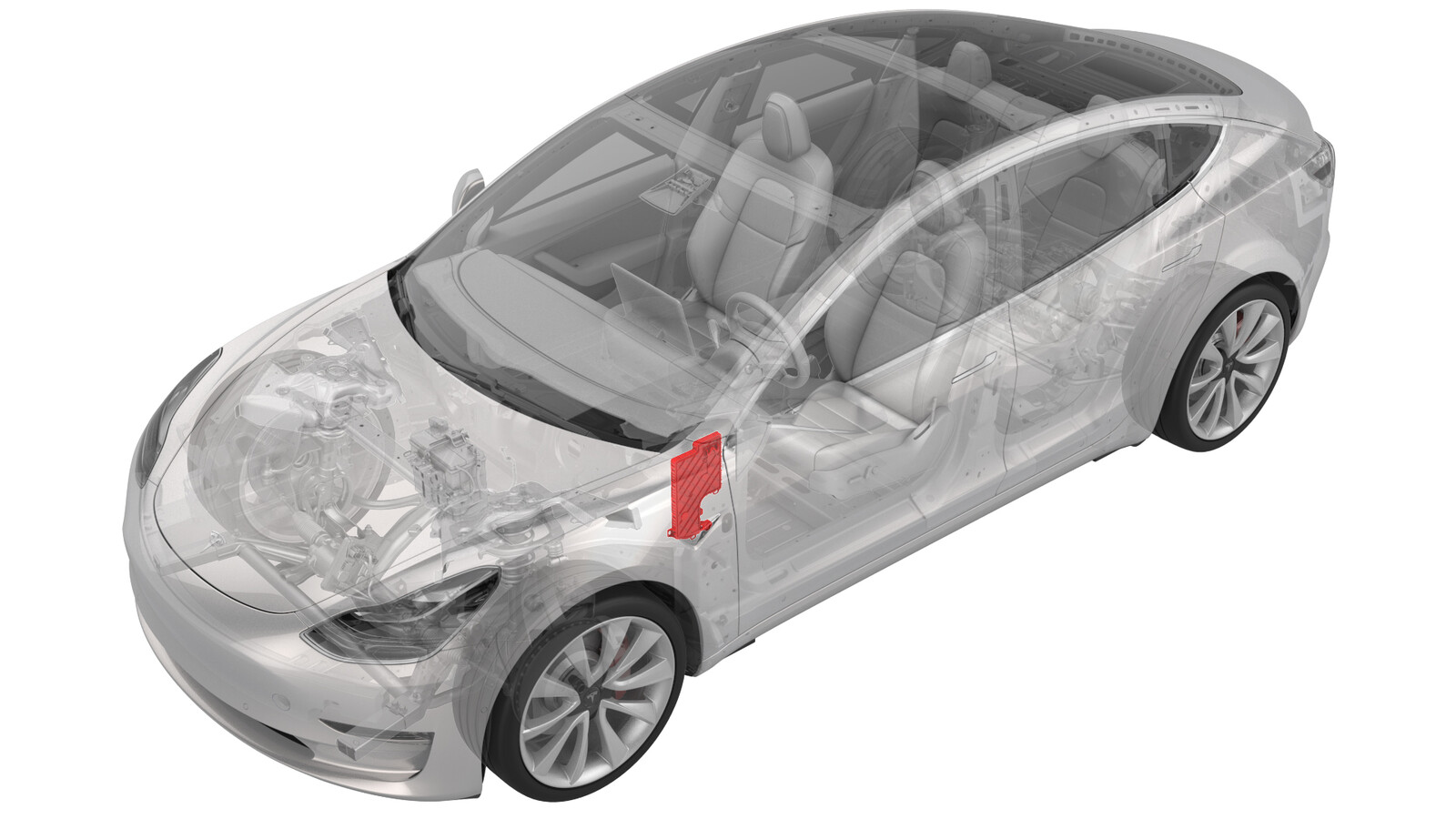

模块 - 车身控制器 - LH（左侧驾驶）（不带加热泵款）（拆卸和更换）

校正代码 17152102 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 13 日：修复了例行程序中的错误。

扭矩规格

表 1. 扭矩规格： 模块 - 车身控制器 - LH（左侧驾驶）（不带加热泵款）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将 12V 电缆固定到左侧车身控制器模块的螺母
8.5 Nm (6.3 lbs-ft)
  • 10 毫米 12 角深套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件
更换

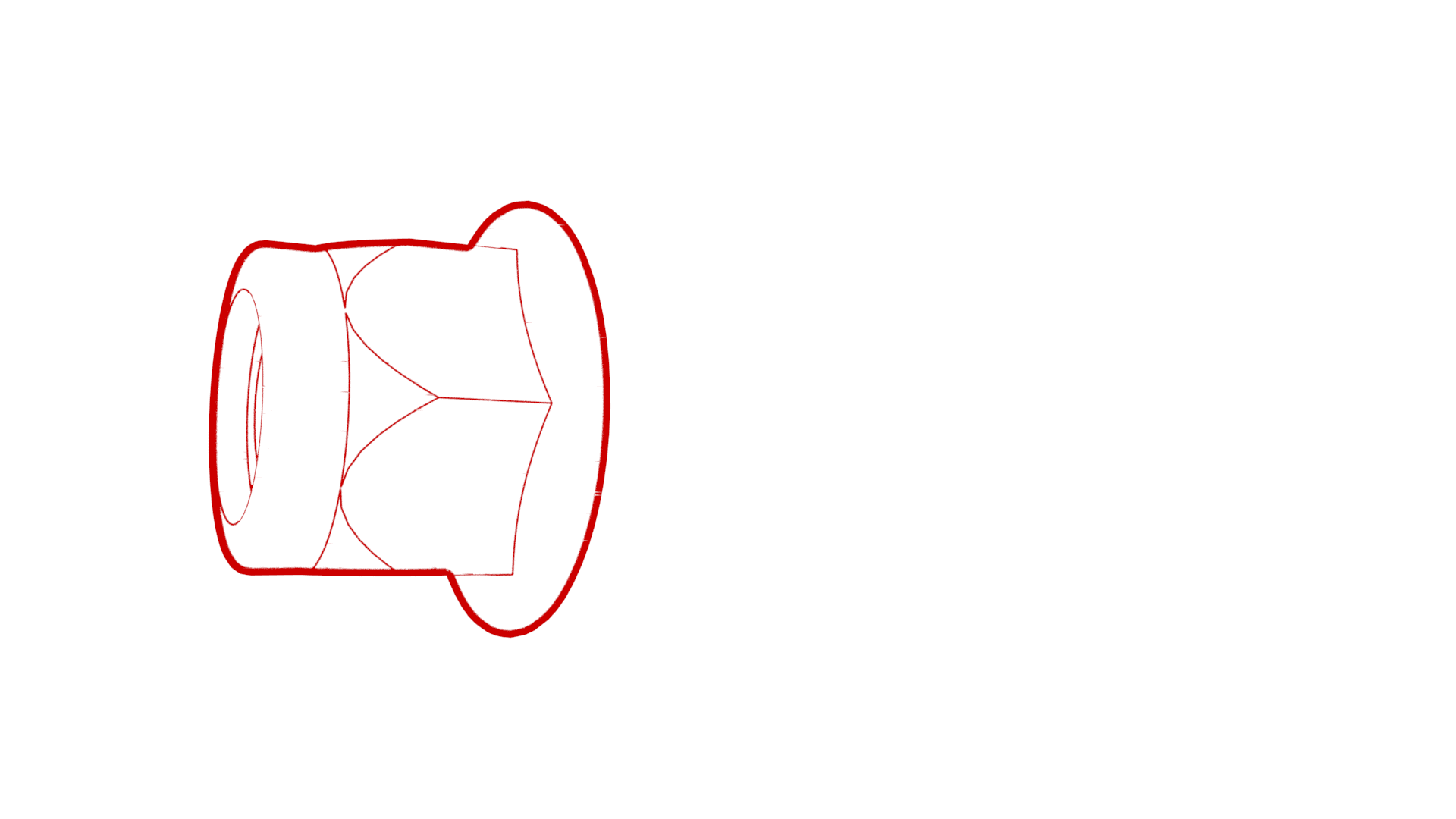

将左侧车身控制器模块固定到车辆的螺母
6 Nm (4.4 lbs-ft)
  • 10 毫米 12 角深套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
更换

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 将驾驶位座椅移至最后端。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  7. 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  8. 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  9. 拆下驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  10. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。
  11. 拆下左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。

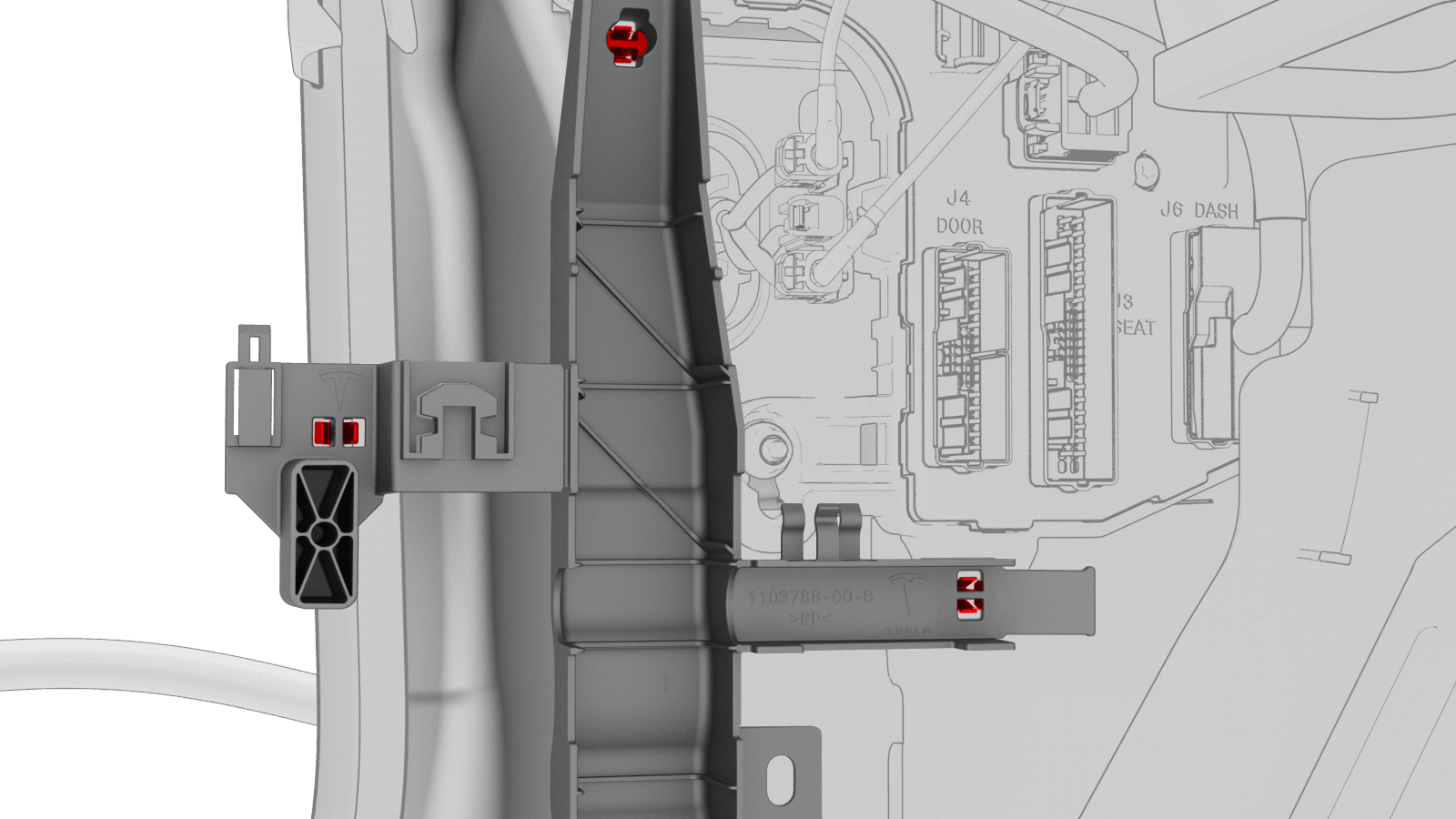

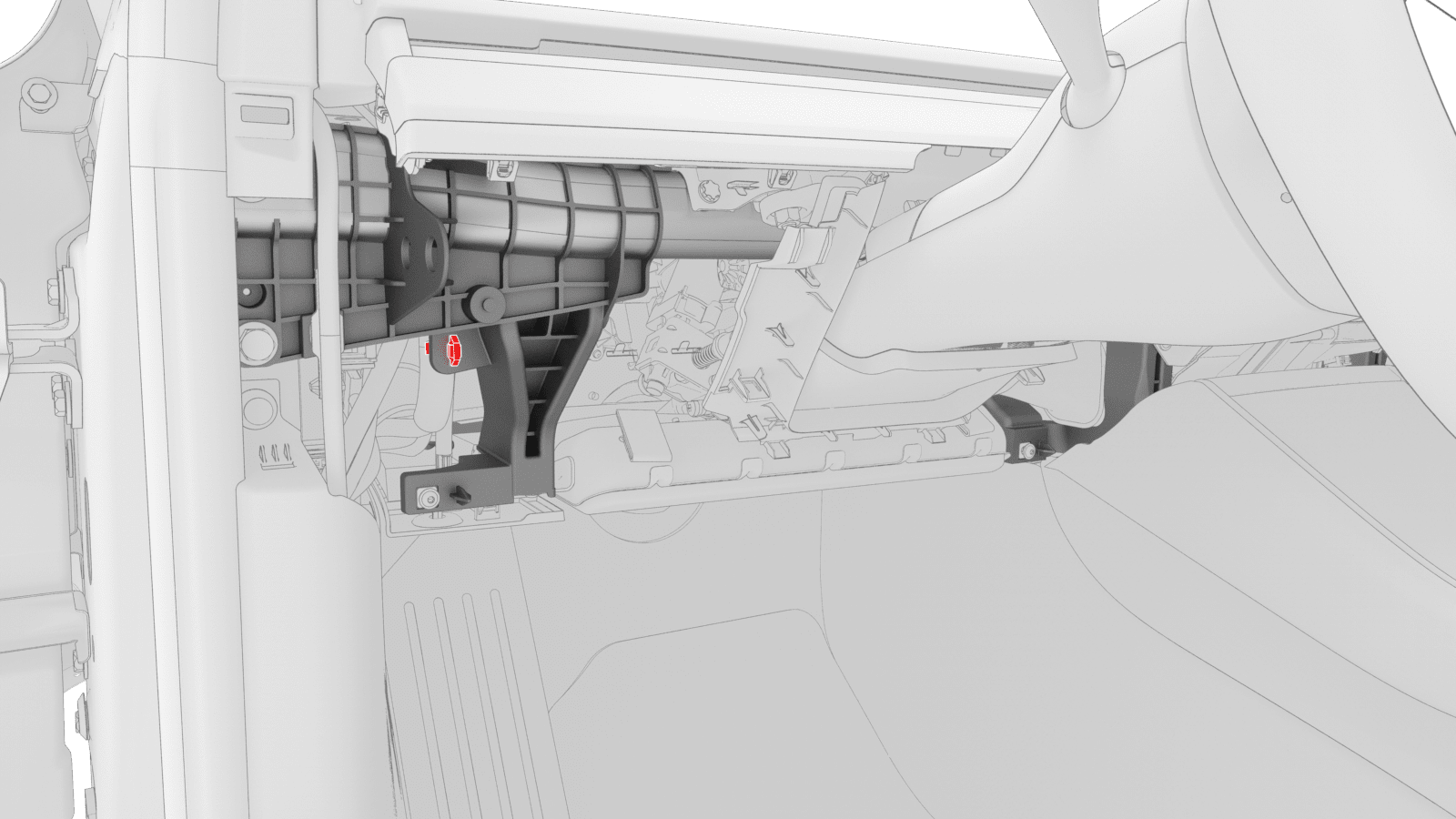

  12. 松开将电气线束固定到仪表板支架的夹子。

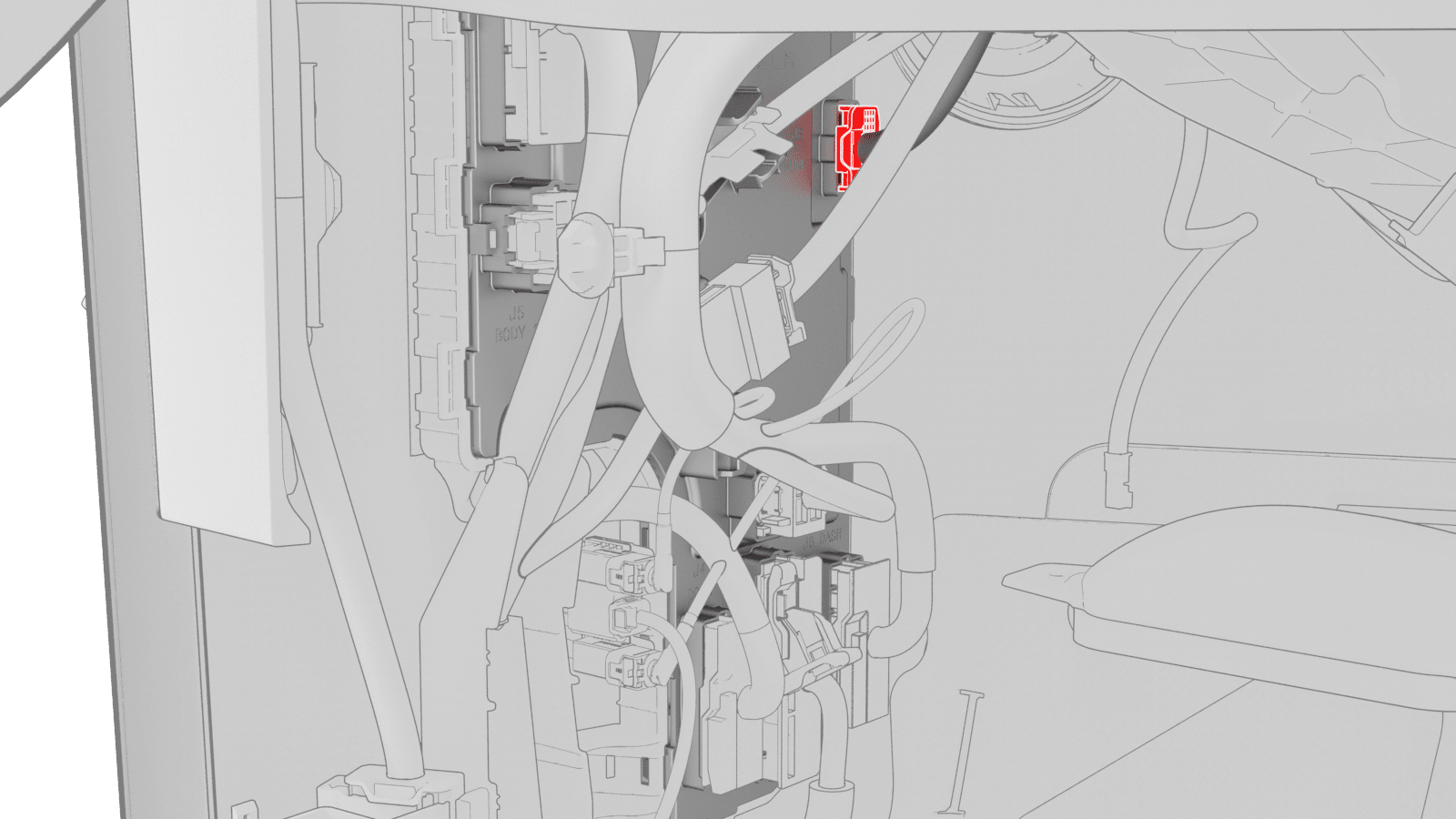

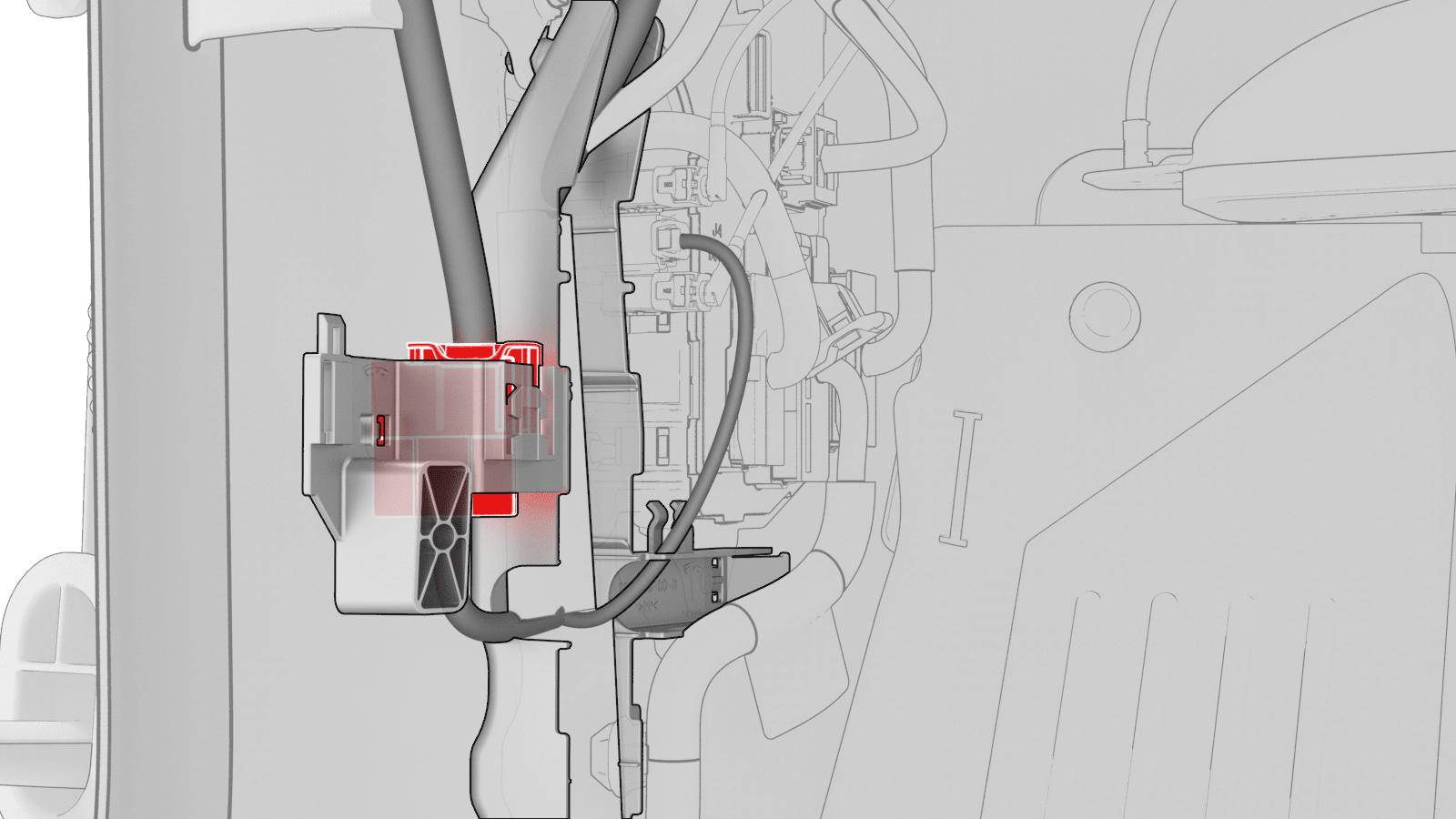

  13. 断开将左前车门电气连接器固定到左侧车身控制器模块的卡子。

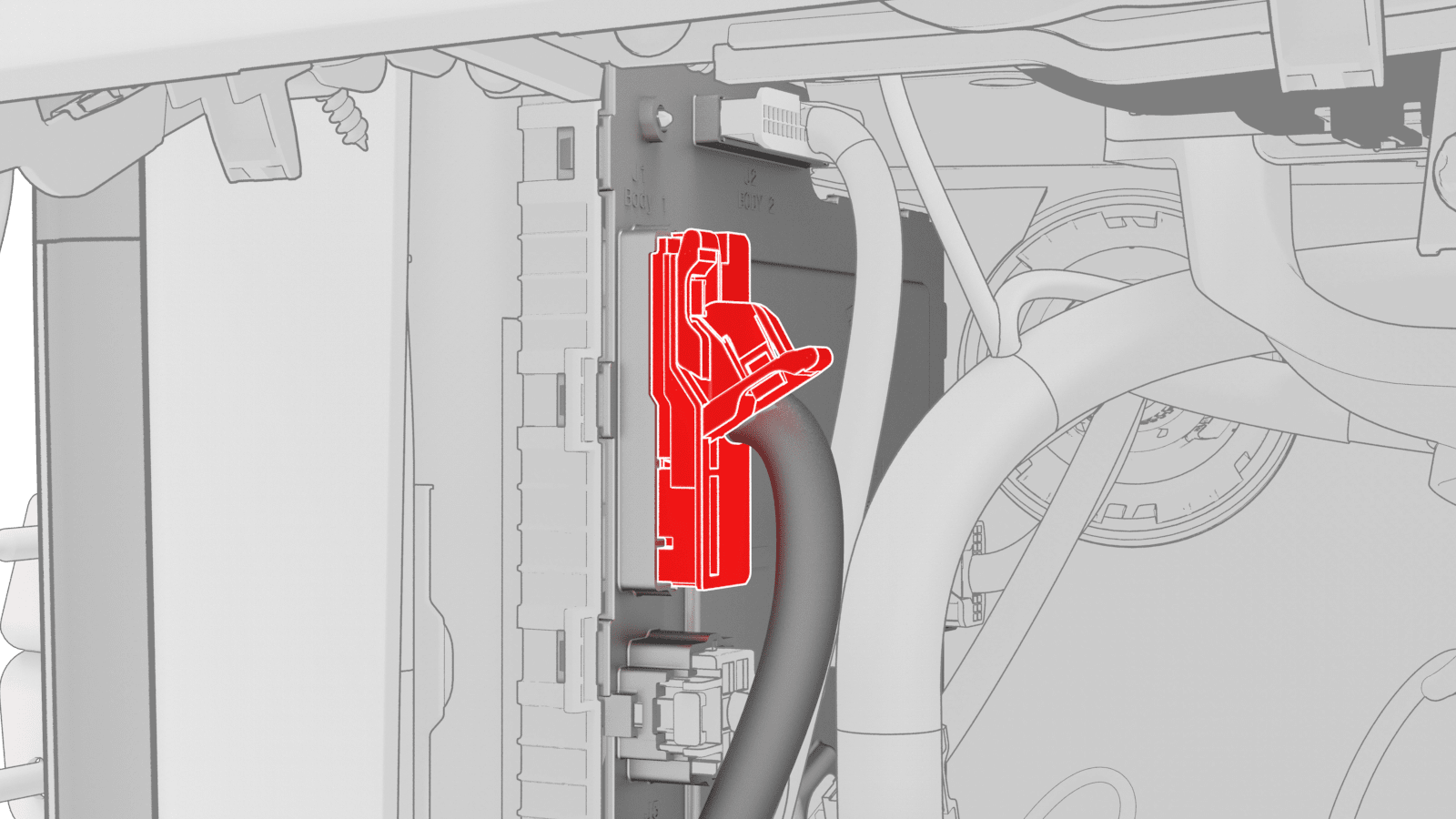

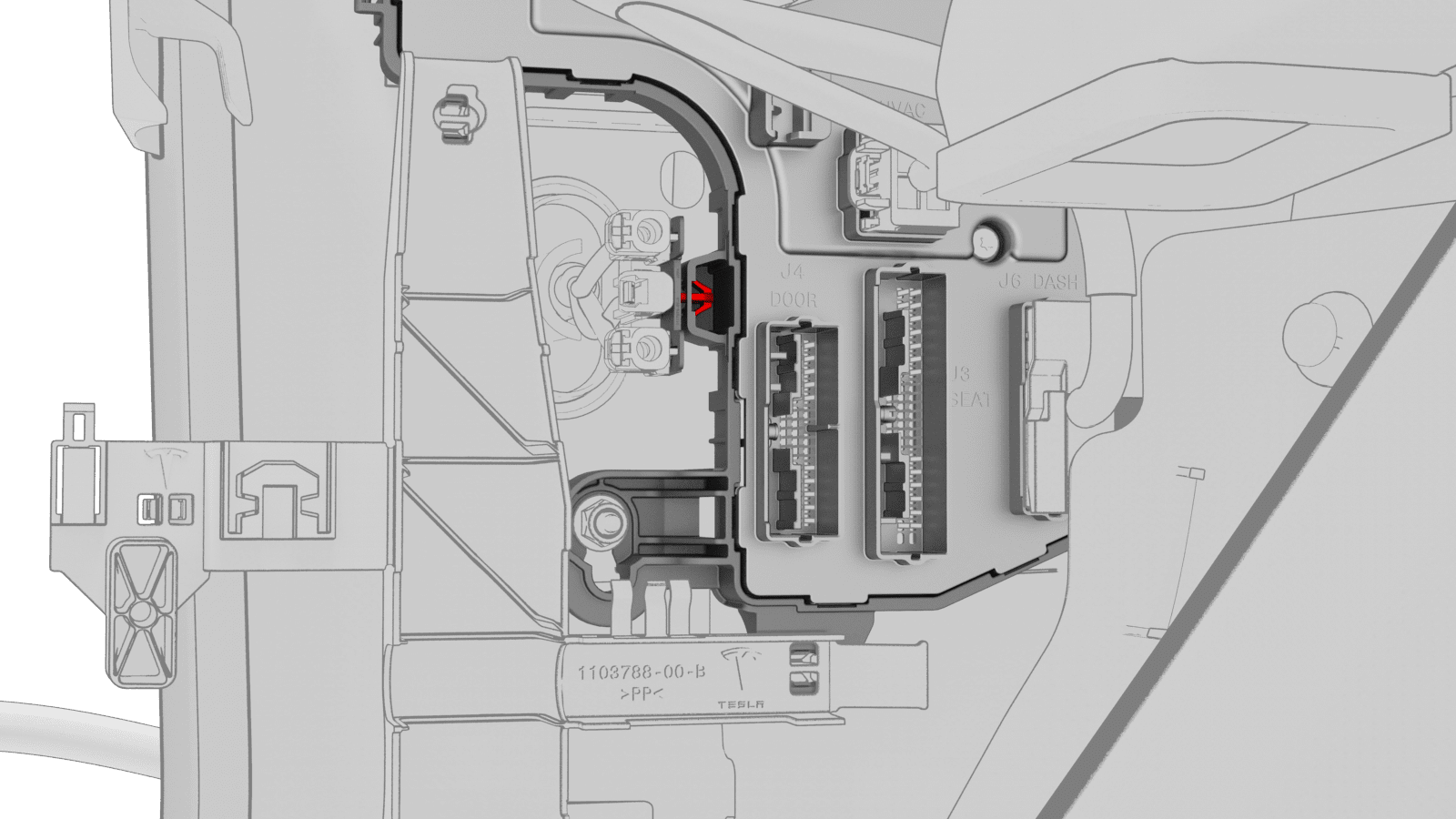

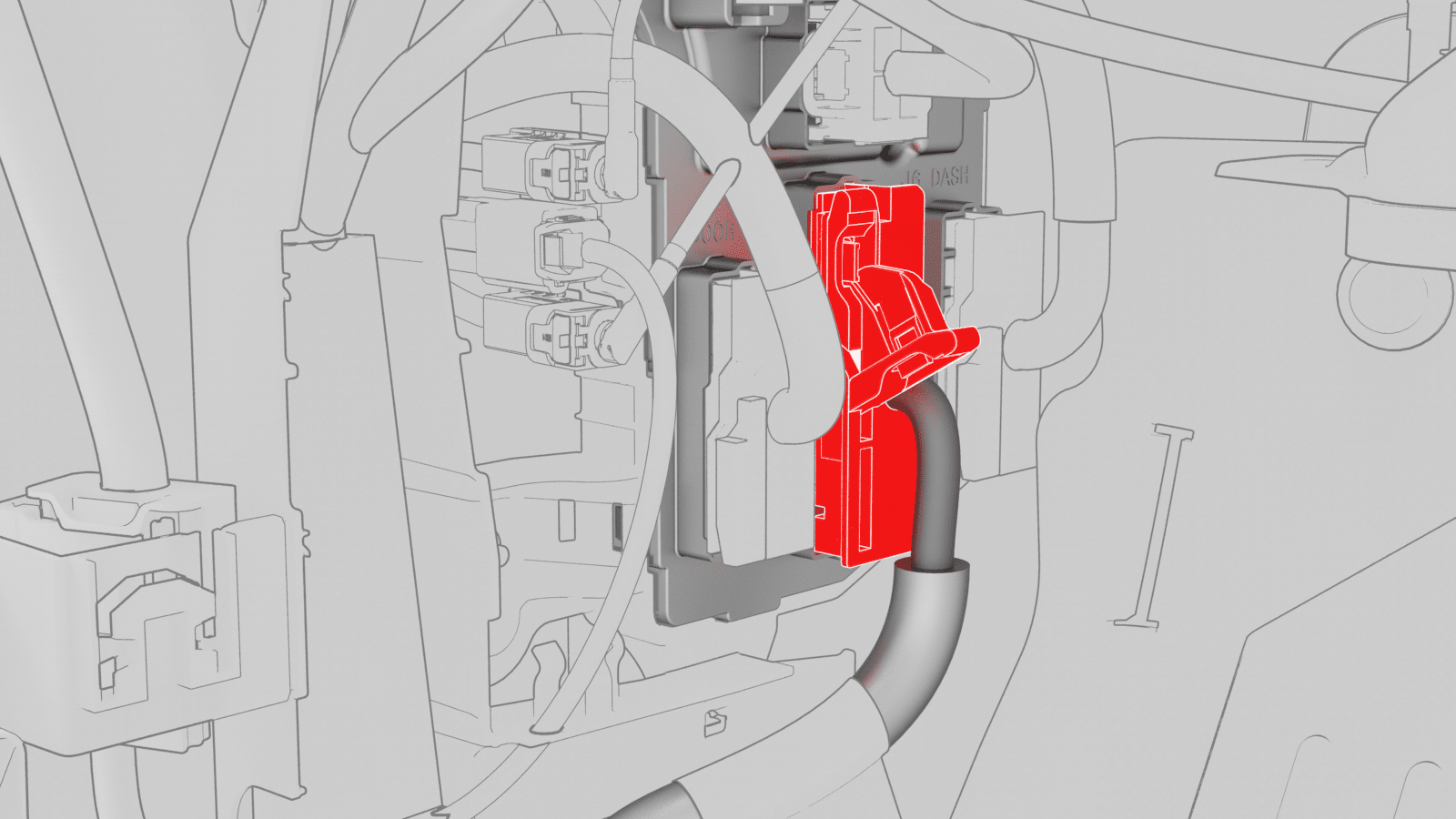

  14. 松开连接器锁，然后将 左前车门电气连接器从左侧车身控制器模块上断开。
  15. 松开连接器锁，然后将 驾驶位座椅电气连接器从左侧车身控制器模块上断开。

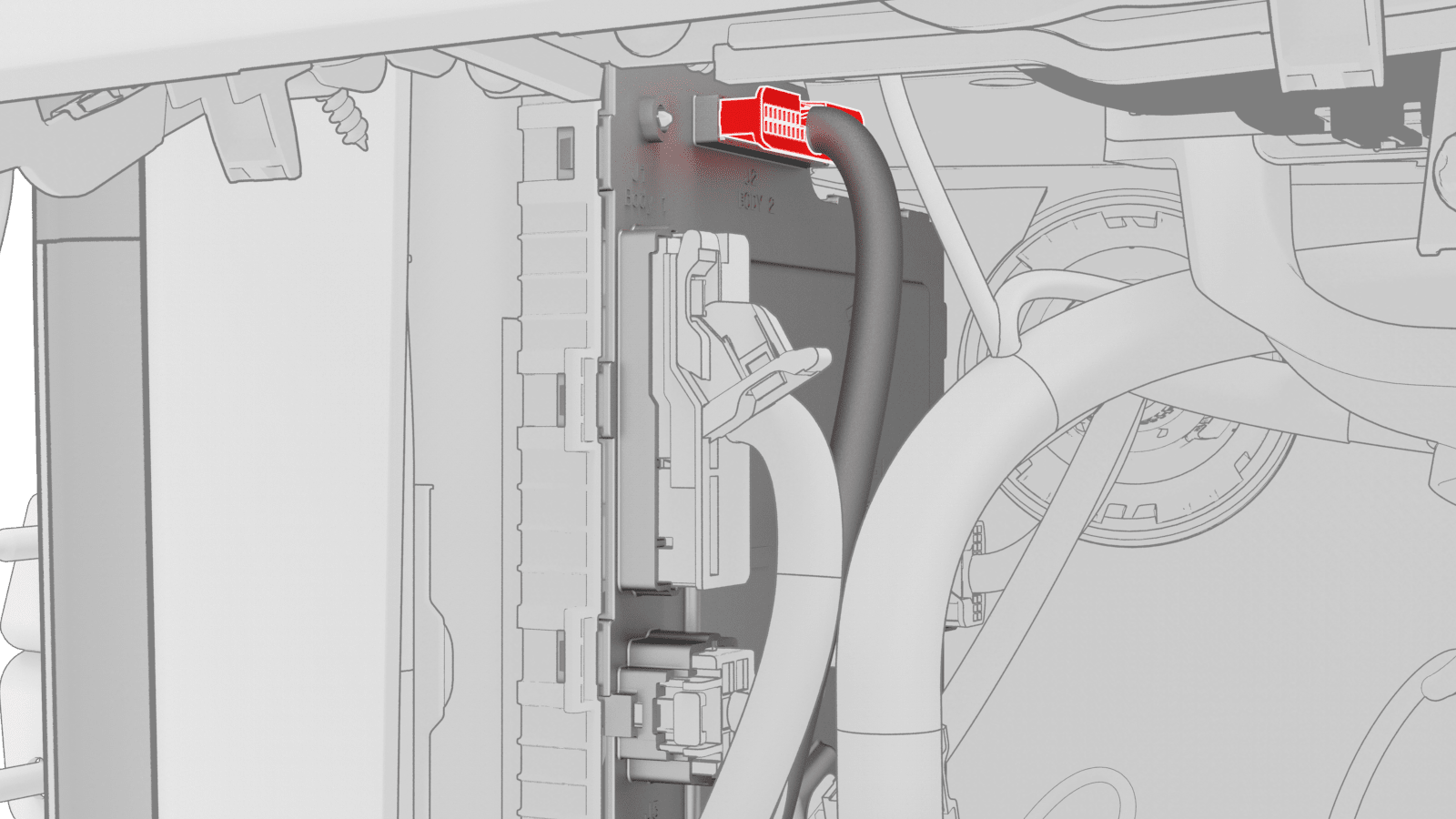

  16. 松开连接器锁，然后将 仪表板电气连接器从左侧车身控制器模块上断开。

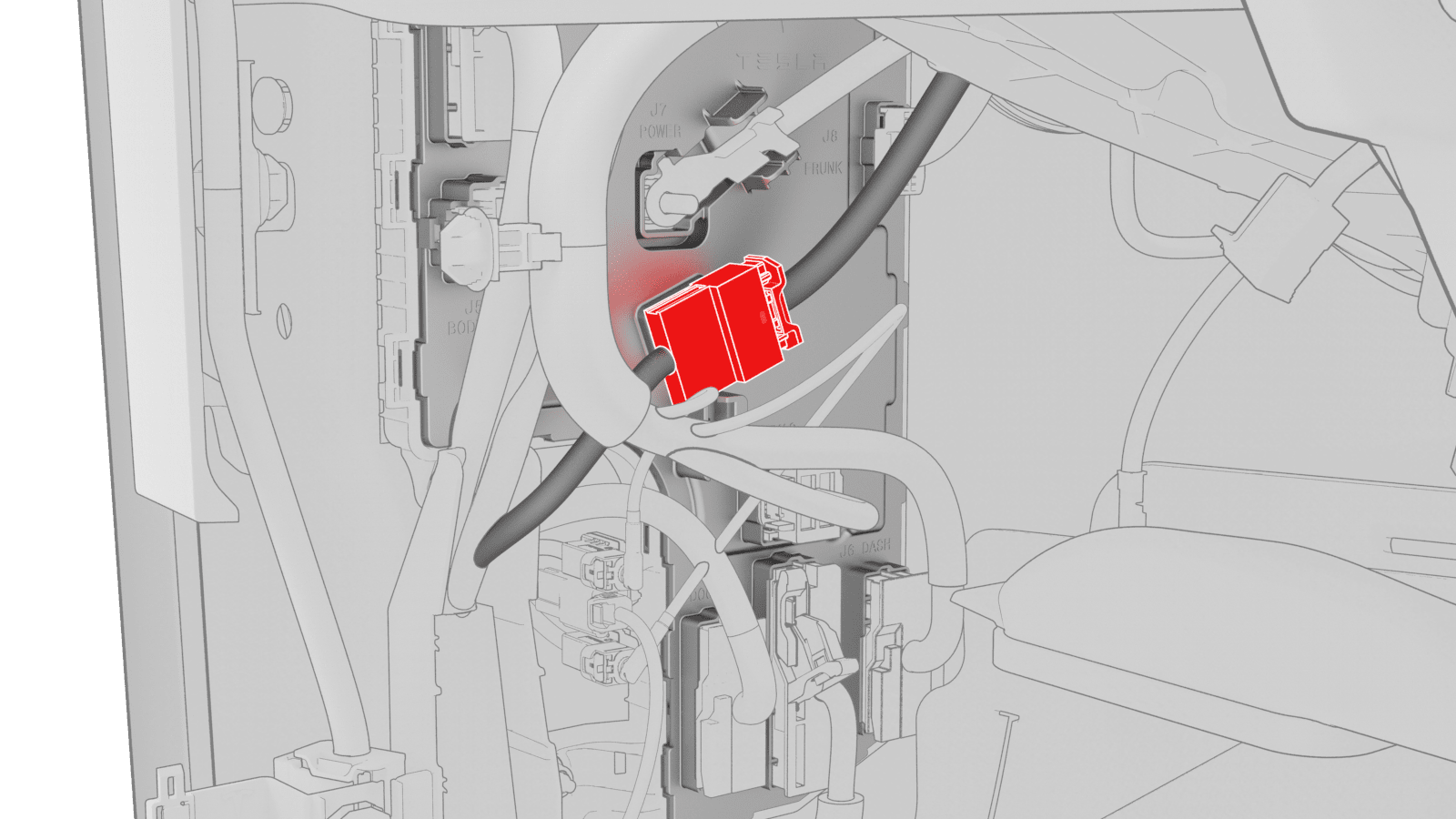

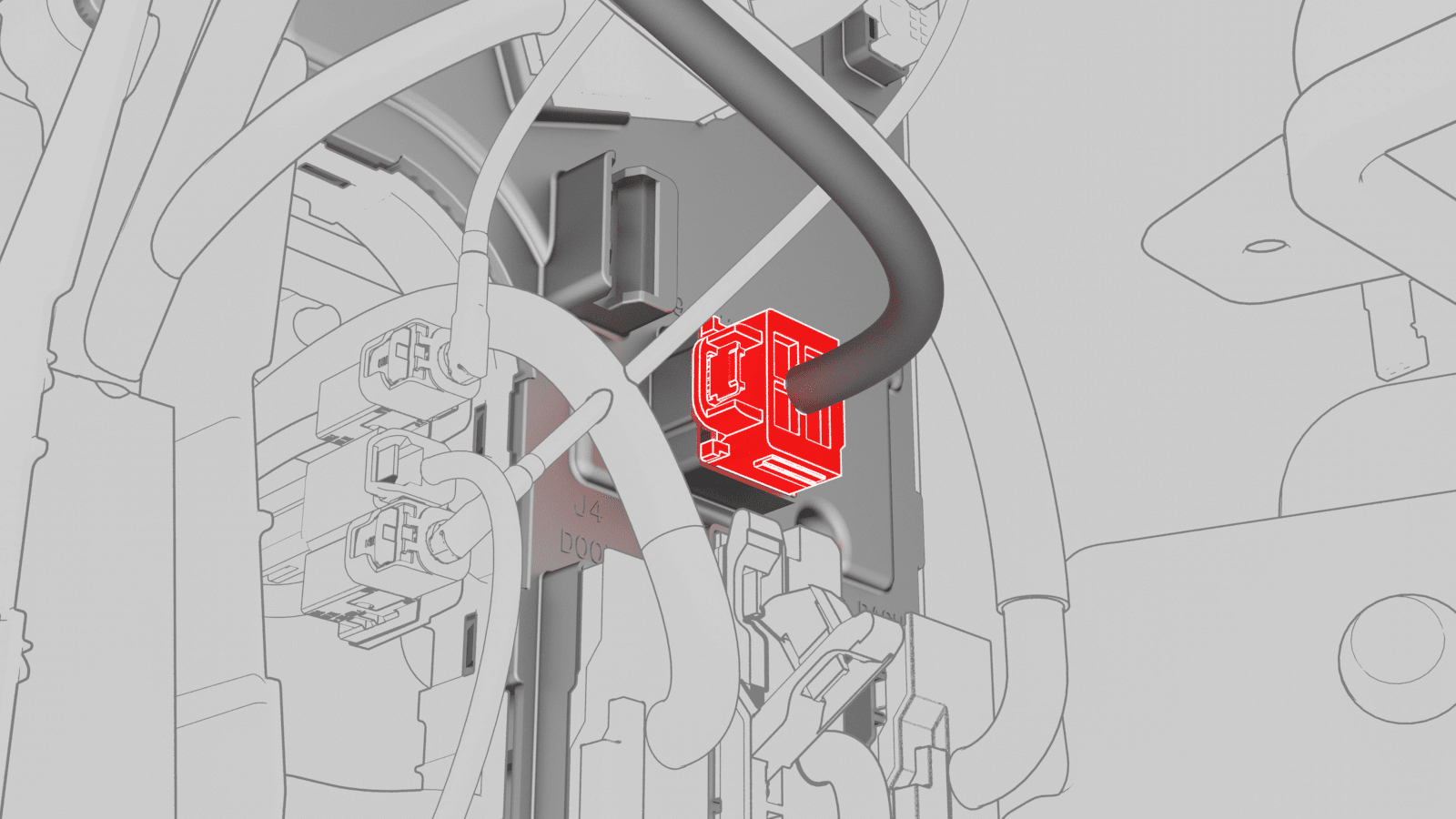

  17. 将 暖通空调 (HVAC) 电气连接器从左侧车身控制器模块上断开。

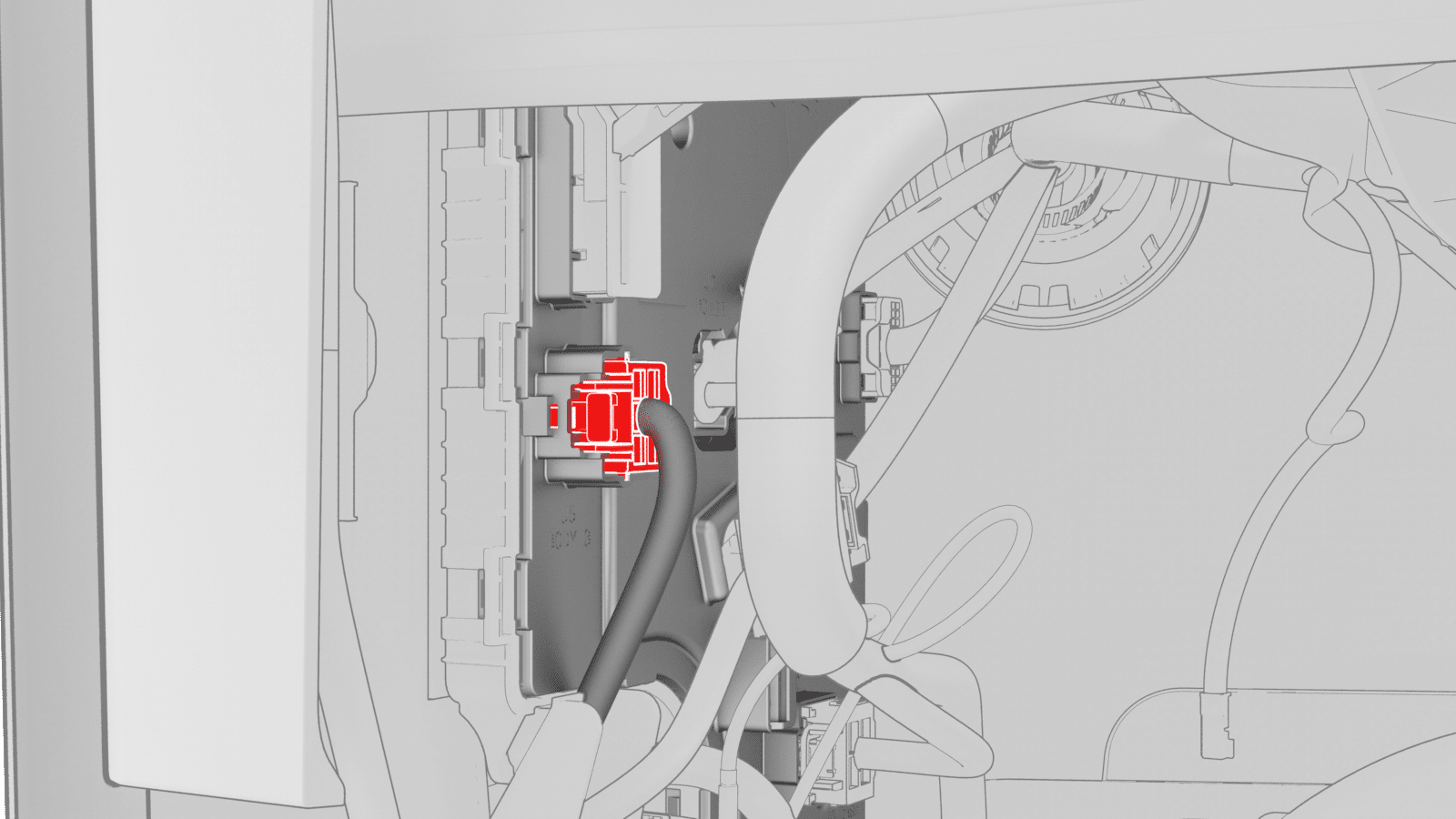

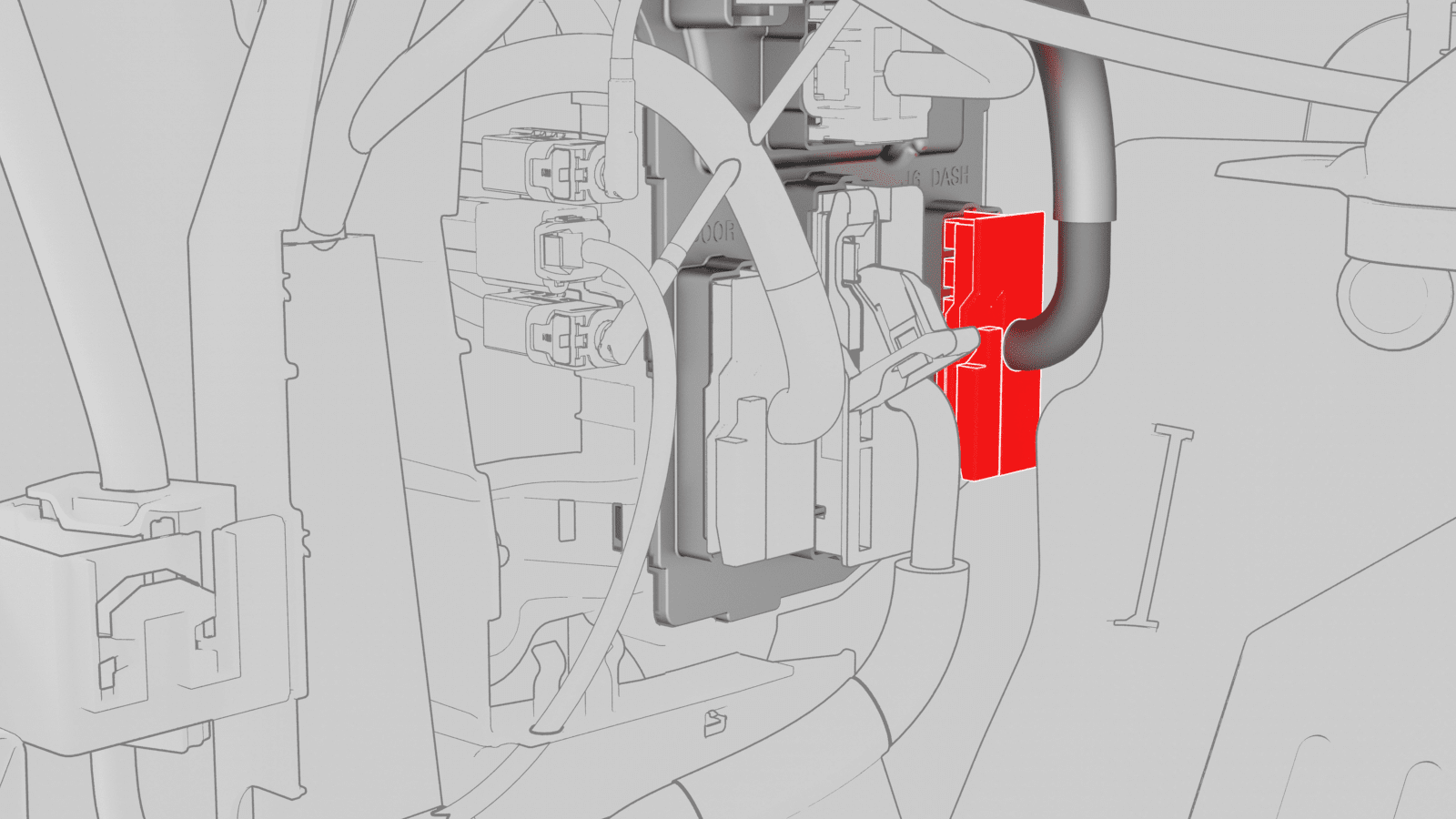

  18. 将内联电气线束连接器 X909 从左侧车身线束上断开，然后将其与左侧车身控制器模块分离。

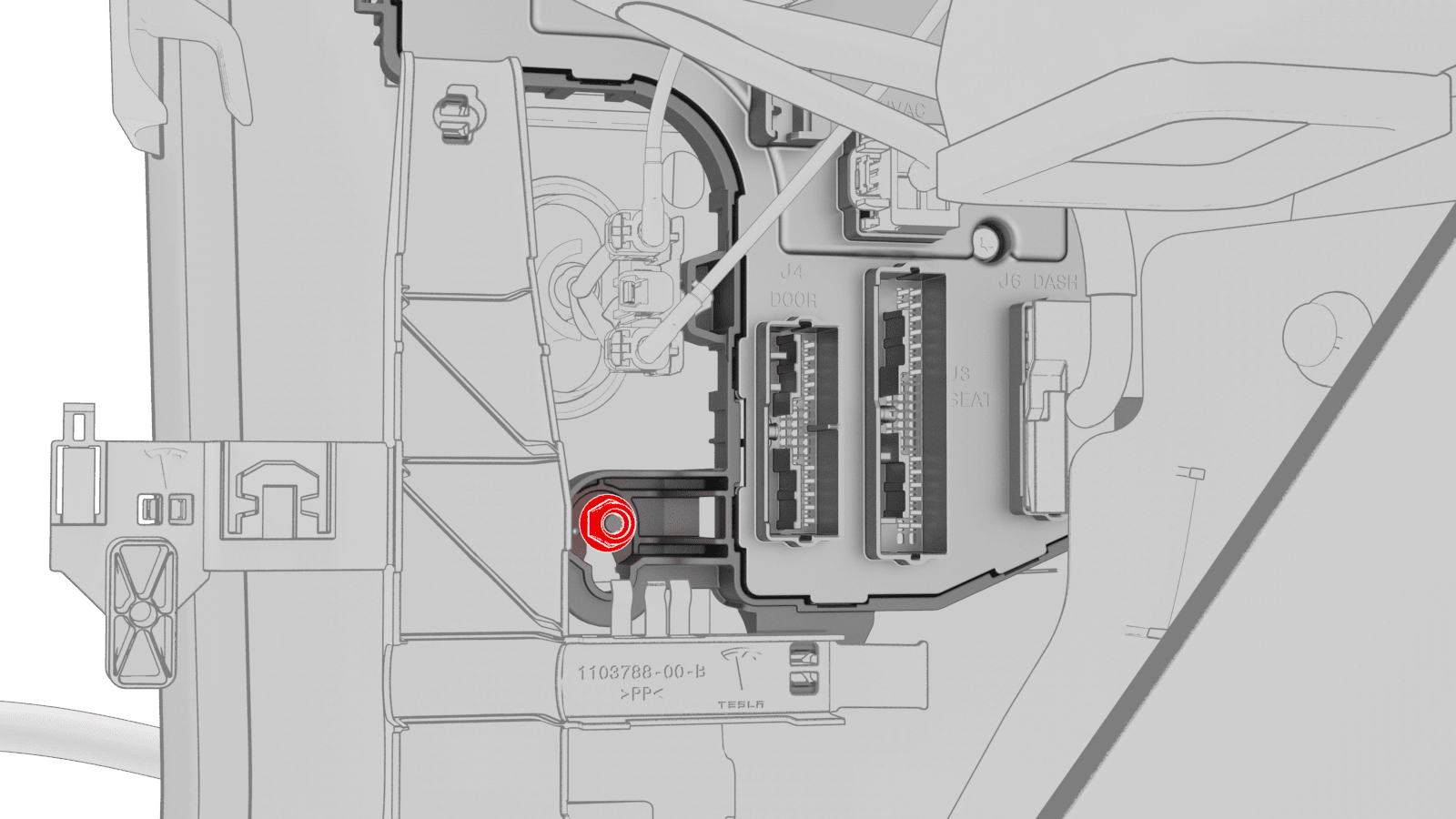

  19. 拆卸并弃置将 12V 电源线缆固定到左侧车身控制器模块的螺母。
    提示： 推荐使用以下工具：
    • 10 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
  20. 将前部线束连接器从左侧车身控制器模块上断开。

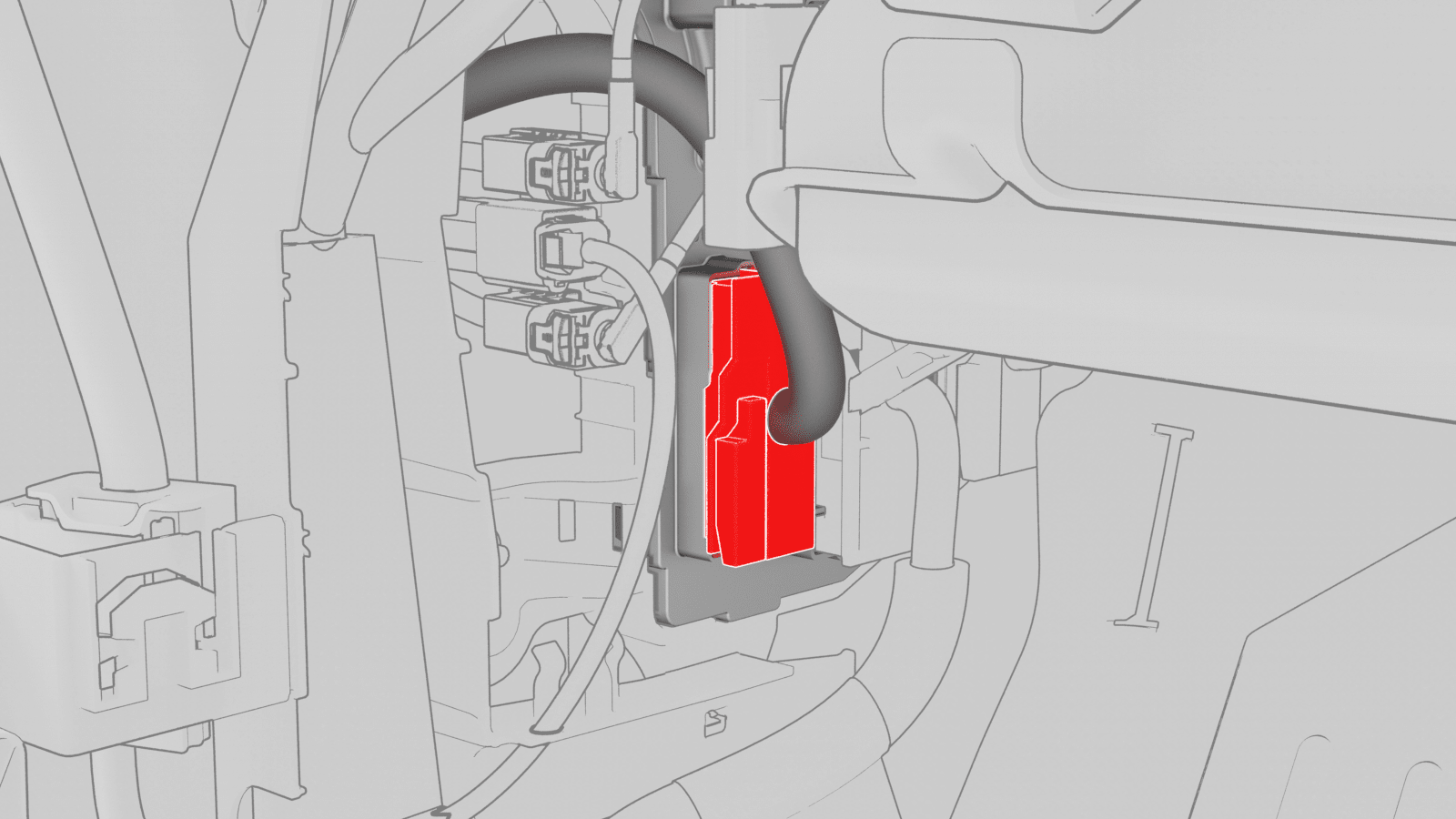

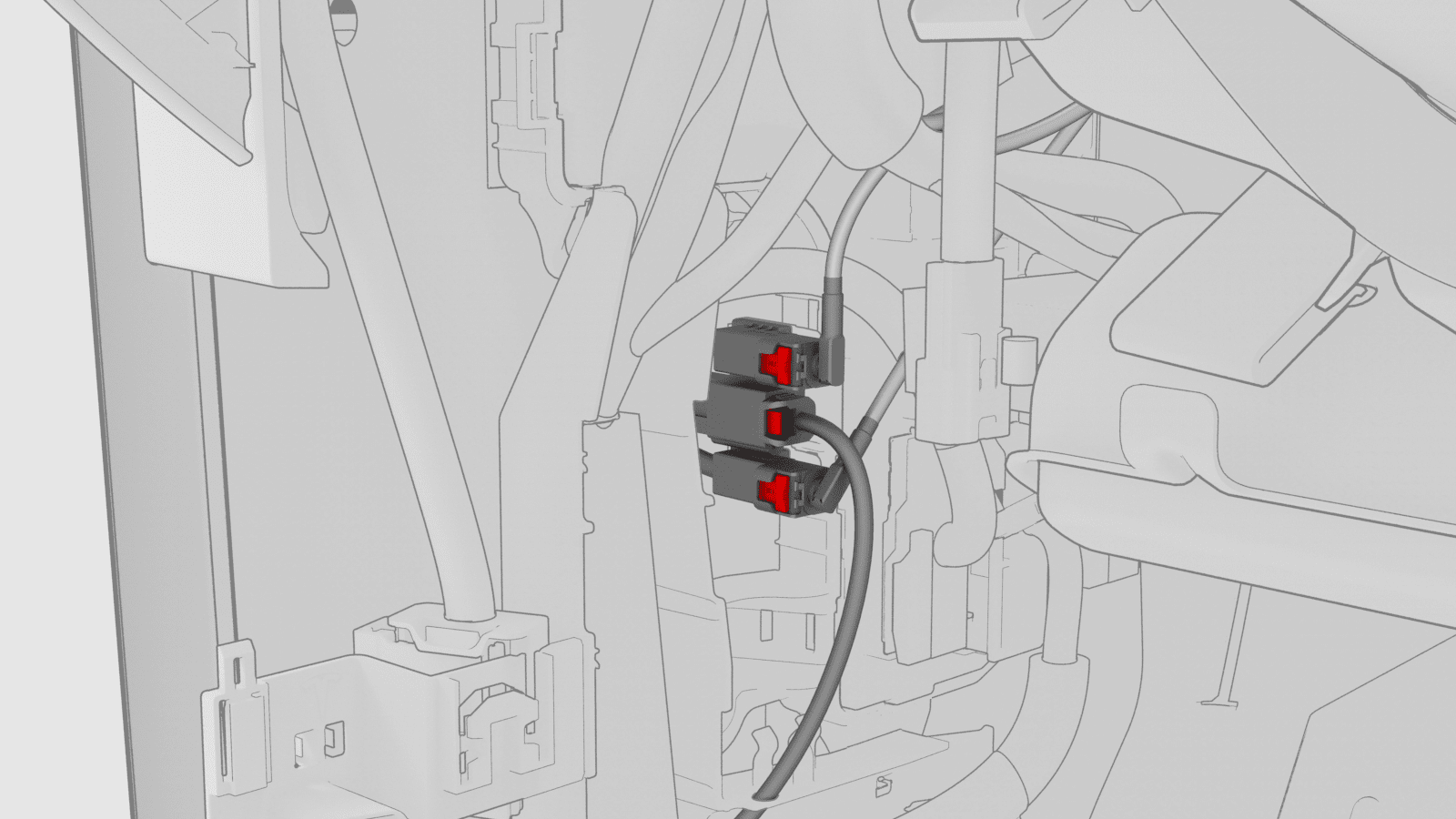

  21. 将 车身3 号电气连接器从左侧车身控制器模块上断开。
  22. 将 1 号车身电气连接器从左侧车身控制器模块上断开。
  23. 将 车身 2 号电气连接器从左侧车身控制器模块上断开。
  24. 将电气连接器从顶篷电气连接器上断开。
  25. 松开将左侧车身控制器模块固定到车辆的电气线束夹。
  26. 将左侧车身线束从左侧车身控制器模块上移出。
  27. 松开将左前车门电气线束固定到左侧车身控制器模块的夹子。

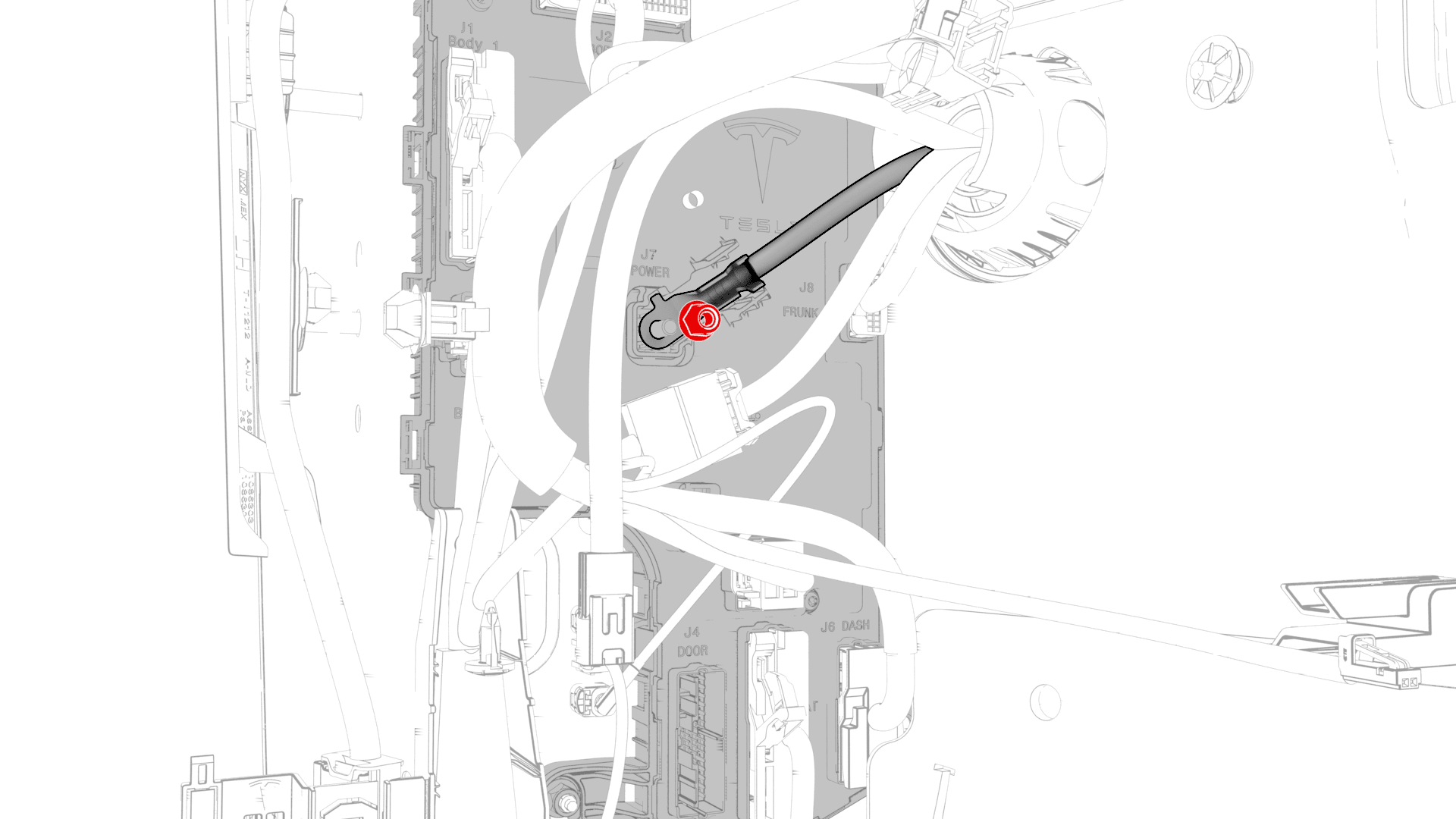

  28. 拆卸并弃置将左侧车身控制器模块固定到车辆的螺母。
    提示： 推荐使用以下工具：
    • 10 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件

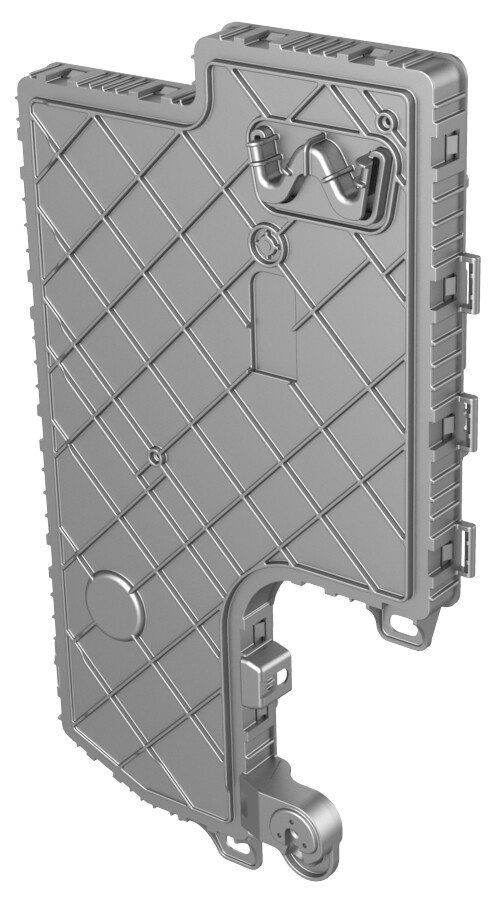

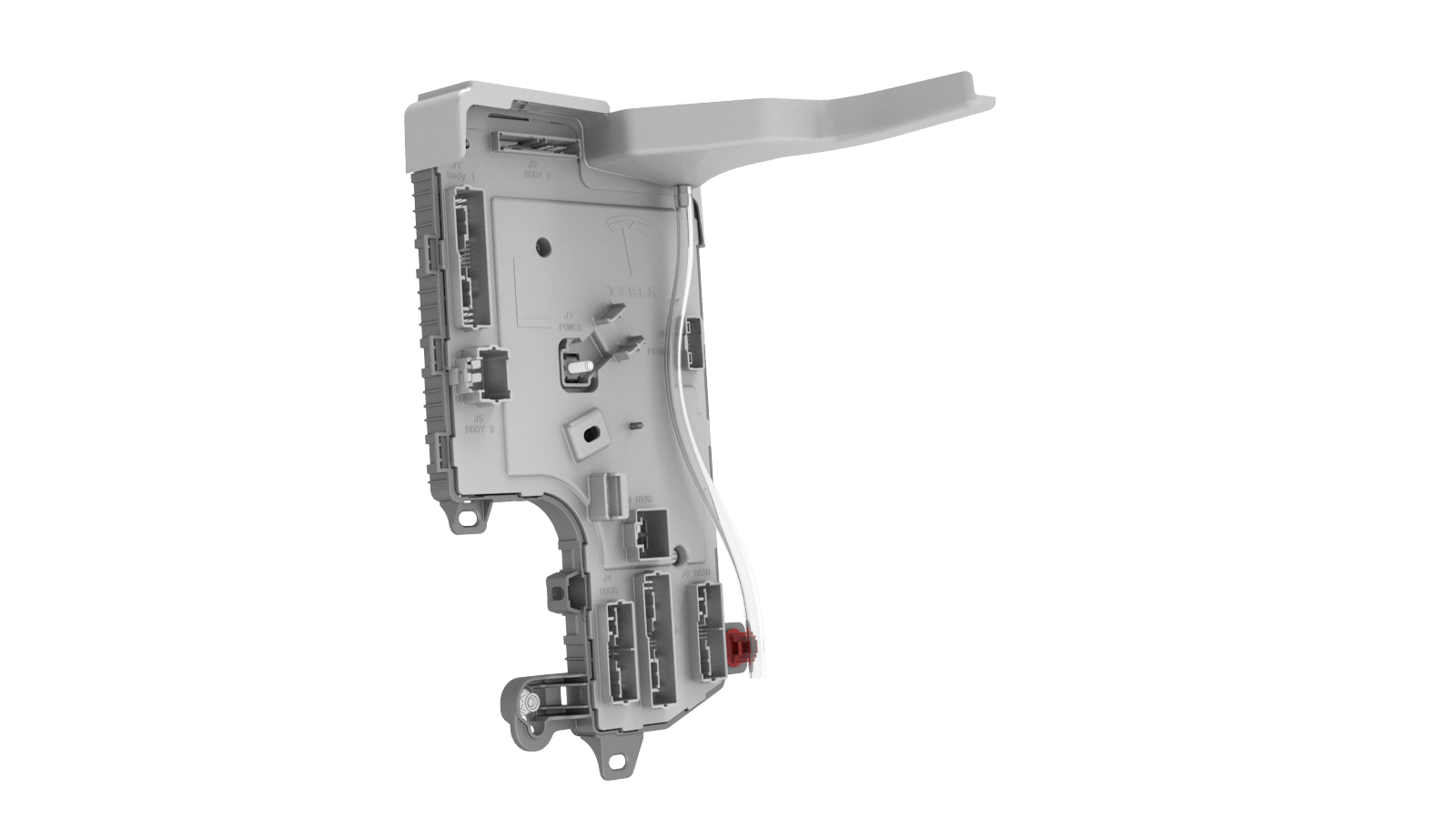

  29. 向上滑动左侧车身控制器，以松开 W 型夹，然后将左侧车身控制器模块从仪表板底部移出。
  30. 左侧车身控制器模块从车辆上拆下。
  31. 如果左侧车身控制器模块安装有护罩，请松开将护罩固定到模块的卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    即便拆卸期间无护罩，也应在新车身控制器模块上安装护罩。

安装

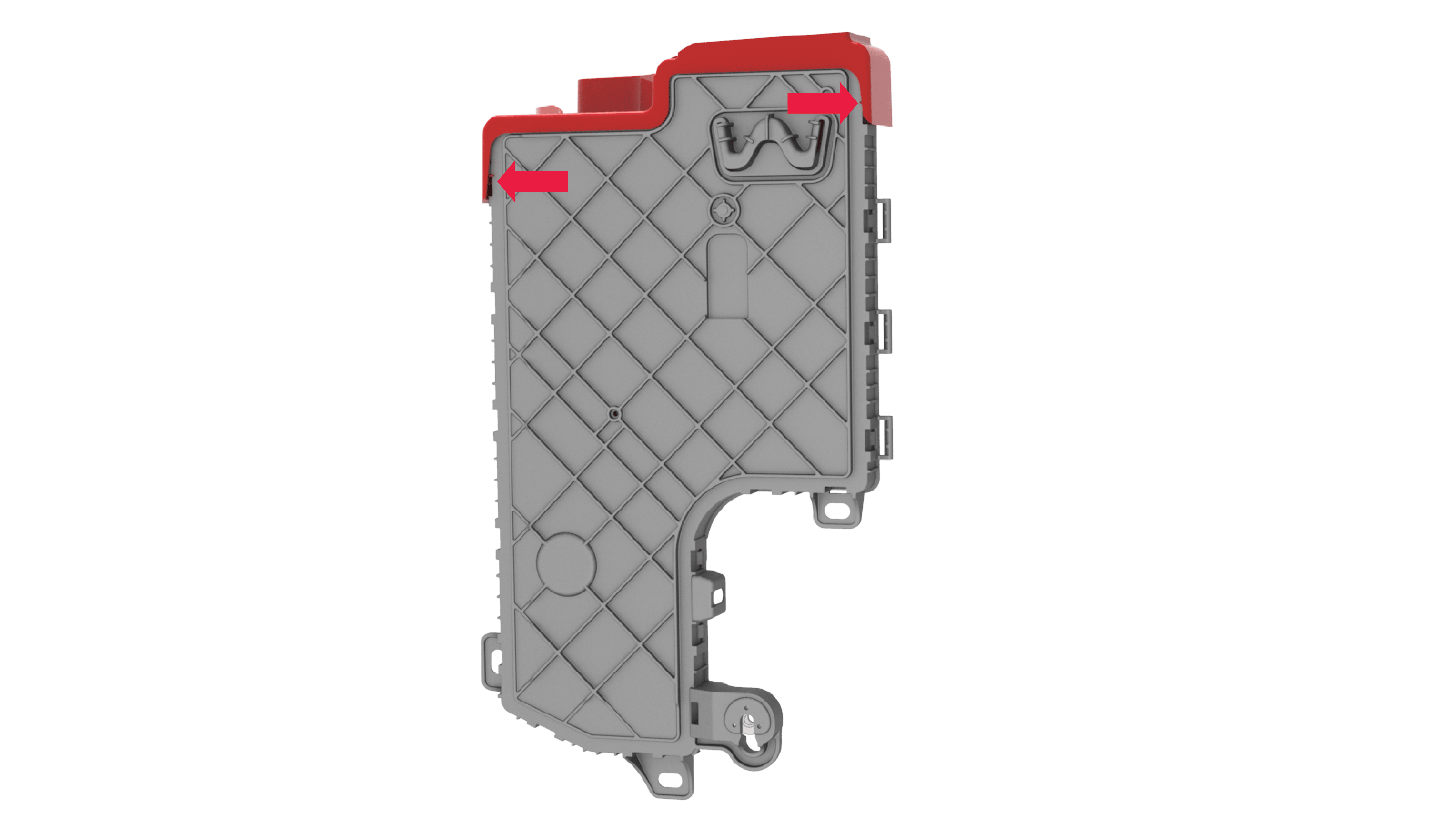

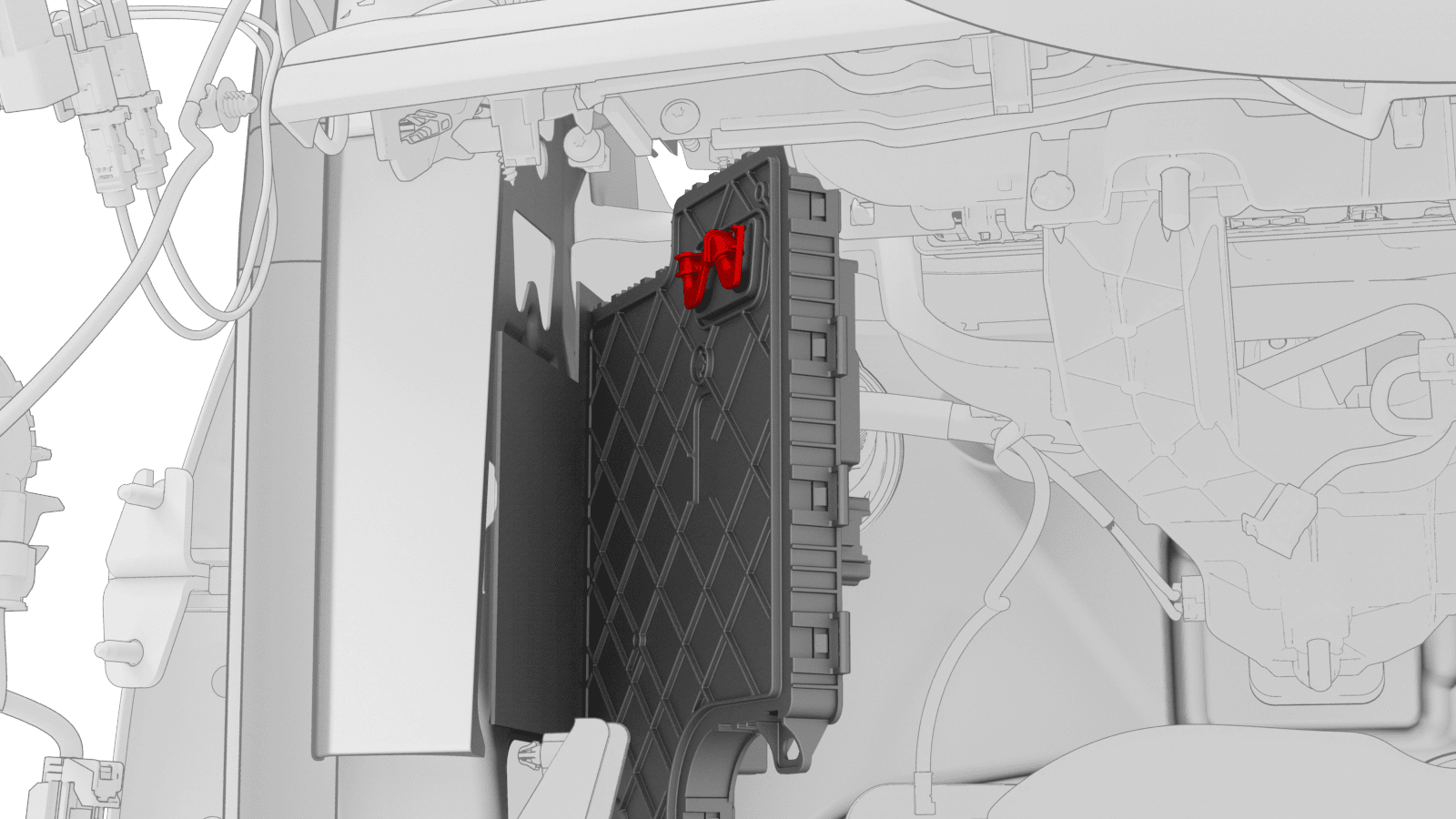

  1. 安装将护罩固定到左侧车身控制器模块的卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    确保两处卡子完全就位，使护罩边缘与左侧车身控制器模块后侧的线条相平行。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    即便拆卸期间无护罩，也应在车身控制器模块上安装护罩。
  2. 将左侧车身控制器模块放置在仪表板支架底部。将 W 型夹与车身开口对齐，然后向下滑动，以便将左侧车身控制器模块固定到车身。
  3. 安装新的螺母，将左侧车身控制器模块固定到车身。
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
  4. 安装将护罩排放软管固定到左侧车身控制器模块锁片的卡子。
  5. 将左前车门线束夹安装到左侧车身控制器模块。
  6. 将左侧车身线束移向左侧车身控制器模块左侧，然后将线束夹固定到左侧车身控制器模块。
  7. 连接顶篷电气连接器。
  8. 将 2 号车身电气连接器连接到左侧车身控制器模块。
  9. 将 1 号车身电气连接器连接到左侧车身控制器模块。
  10. 将 3 号车身电气连接器连接到左侧车身控制器模块。
  11. 将前部电线连接器连接到左侧车身控制器模块。
  12. 安装将 12V 电源线固定到左侧车身控制器模块的螺母。
    8.5 Nm (6.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
  13. 将内联电气连接器 X909 连接到左侧车身线束，然后使用夹子将其固定到左侧车身控制器模块。
  14. 将暖通空调 (HVAC) 电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  15. 将仪表板电气连接器安装到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  16. 将驾驶位座椅电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  17. 将左前车门电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  18. 连接将左前车门电气连接器固定到左侧车身控制器模块的卡子。
  19. 将电气线束夹连接到仪表板支架上。
  20. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  21. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。
  22. 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  23. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  24. 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  25. 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  26. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序完成之前，切勿启用温度控制系统。
  27. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  28. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  29. 使用 Toolbox 3.0 与车辆相连。
    Informational PurposesAn informational icon, calling your attention
    注
    车辆连接集成到左侧脚部空间盖板中。
  30. 执行服务 CAN 重新部署。请参阅软件重新安装 - Toolbox。
  31. 在副驾位座椅就座，关闭右前车门。
  32. 在 Toolbox 中，点击Actions选项卡，然后在搜索字段中输入 “PROC_VCLEFT”。
  33. 点击PROC_VCLEFT_X_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode Plus: LowVoltage ➜ VCLEFT Post Replacement ➜ VCLEFT Post Replacement Procedure，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    在校准过程中，保持驾驶位座椅远离所有物体。
  34. 断开笔记本电脑与车辆的连接。
  35. 通知客户他们的掀背车门开启高度已重置，请参考车主手册了解有关设置掀背车门开启高度的说明。
