冷却器（带加热泵款）（拆卸和更换）

校正代码 18401602 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 10 日：重新组织了程序并更新了例行程序。
  • 2023 年 4 月 4 日：更新了空调机油规格中用于液体和容量的空调机油类型。
  • 1065131-00-A 电池冷却液排放和加注套件
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
Informational PurposesAn informational icon, calling your attention
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。

拆卸

  1. 设置空调机。
  2. 打开左前车门，降下左前车窗。
  3. 举升并支撑车辆。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 启用“维护模式”。请参阅维护模式。
  6. 在触摸屏上，点击Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Coolant & Refrigerant)，选择Run，然后等待例行程序完成。
  7. 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  8. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  9. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
  10. 在车辆前部下方放置一个液体收集器。
  11. 使用电池冷却液排放和加注套件排空冷却液罐中的冷却液。
    Informational PurposesAn informational icon, calling your attention
    注
    将排空软管放置在冷却液罐左前角，以便排出尽可能多的冷却液。
  12. 断开动力总成旁路软管与超级歧管的连接。
    Informational PurposesAn informational icon, calling your attention
    注
    冷却液储液罐将会排空。
  13. 断开散热器出口软管与超级歧管的连接。
  14. 断开散热器入口软管与超级歧管的连接。

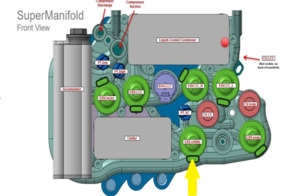

  15. 向超级歧管前部的冷却液端口中安装三个外螺纹接头。
  16. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

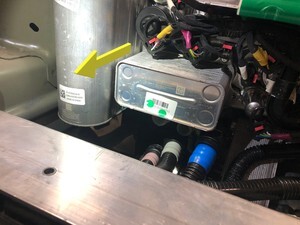

  17. 将超级歧管至压缩机空调管路从超级歧管上拆下，然后用 S 型钩将其挂在前备箱储物单元支撑梁上。
    Informational PurposesAn informational icon, calling your attention
    注
    小心地挂起管路，避免机油滴出。
  18. 松开连接器锁，然后断开膨胀阀冷却器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
  19. 使用尖凿将锁片向下拉动，再朝车头方向拉动以拆下膨胀阀线圈。

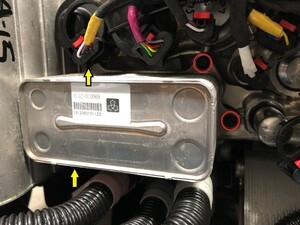

  20. 拆下将冷却器固定到超级歧管的螺栓（4 个）。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  21. 稍稍松开冷却器右侧，等待冷却液排出。

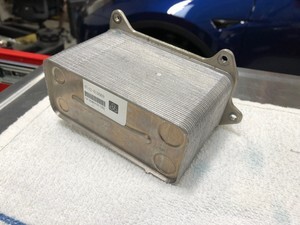

  22. 将冷却器从车辆上拆下。

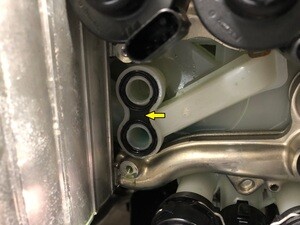

  23. 将冷却器垫片从超级歧管上拆下并弃置。

安装

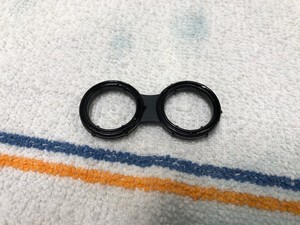

  1. 将新的冷却器垫片 (1551724-00-A) 安装到超级歧管上。
  2. 使用适当的空调机油润滑膨胀阀螺纹和 O 型环。请参阅液体和容量了解空调机油规格。然后将膨胀阀手动预拧到超级歧管上。

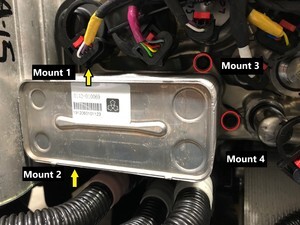

  3. 紧固将冷却器固定到超级歧管的螺栓（4 个）。按照以下图例所示顺序紧固 4 个螺栓。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  4. 安装膨胀阀冷却器线圈。
    Informational PurposesAn informational icon, calling your attention
    注
    将连接器总成上的锁片与膨胀阀上的凹口对齐。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保线圈完全就位。
  5. 连接膨胀阀冷却器连接器。
  6. 在超级歧管至压缩机空调管路上的超级歧管一侧安装新的密封垫圈，然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
  7. 将超级歧管至压缩机空调管路放置在超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
  8. 紧固将空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  9. 将散热器出口软管安装到超级歧管。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管完全就位。
  10. 将散热器入口软管安装到超级歧管。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管完全就位。
  11. 将动力总成旁路软管安装到超级歧管。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管完全就位。
  12. 执行冷却液真空重新加注。请参阅冷却系统（真空重新加注）。
  13. 取走车辆下方的液体收集器。
  14. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  15. 执行真空泄漏测试，然后重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
  16. 连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  17. 解锁车辆网关。请参阅网关（解锁）。
  18. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Stop Thermal Fill Drain，然后等待例行程序完成。
  19. 点击Coolant System > Coolant Purge > Run，例行程序完成后立即关闭页面。
  20. 检查冷却液液位，确保液位处于 Max 线处。
  21. 点击Sensors and Valves > Run Heat Pump Commissioning > Run，例行程序完成后立即关闭页面。
  22. 点击Actions > Test Thermal Performance > Run，例行程序完成后立即关闭页面。
  23. 点击Actions > Test HVAC Performance > Run，例行程序完成后立即关闭页面。
  24. 退出“维护模式”。请参阅维护模式。
  25. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  26. 升起左前车窗，关闭左前车门。
