支架总成 - 充电接口（拆卸和更换）
校正代码
44012102 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1076921-00-B 绝缘电阻万用表，Fluke 1507（北美）
- 1076921-00-A 绝缘电阻万用表，Fluke 1587（欧洲、中东和非洲）
- 1076921-01-B 绝缘电阻万用表，Fluke 1508（亚太地区）
- 1130480-00-A 纤细型测试探针，Fluke TP38
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
执行此程序时需要穿戴适当的个人防护装备 (PPE)：
- 高压绝缘手套
- 皮革手套保护罩
- 高压绝缘手套测试器
- 护目镜
- 电气绝缘保护安全鞋
警告
手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。
警告
确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。
- 2023 年 10 月 27 日：将充电接口至车身螺栓扭矩更新至 9 Nm。
- 2023 年 7 月 6 日：在拆卸部分的第 10 步添加了视频。
拆卸
- 执行充电接口电压检查程序。请参阅充电接口电压检查。
- 拆卸左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 拆卸后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
-

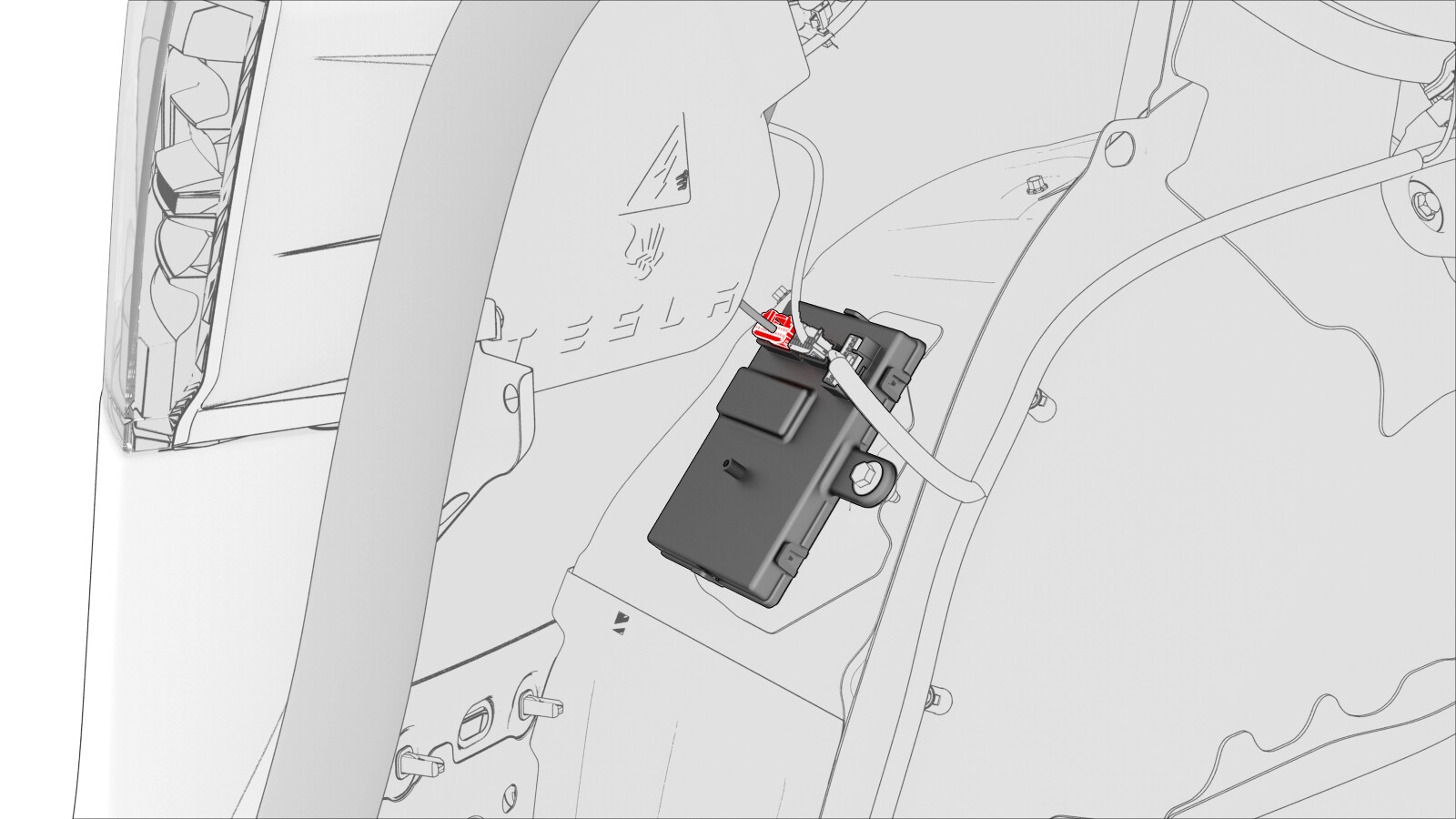

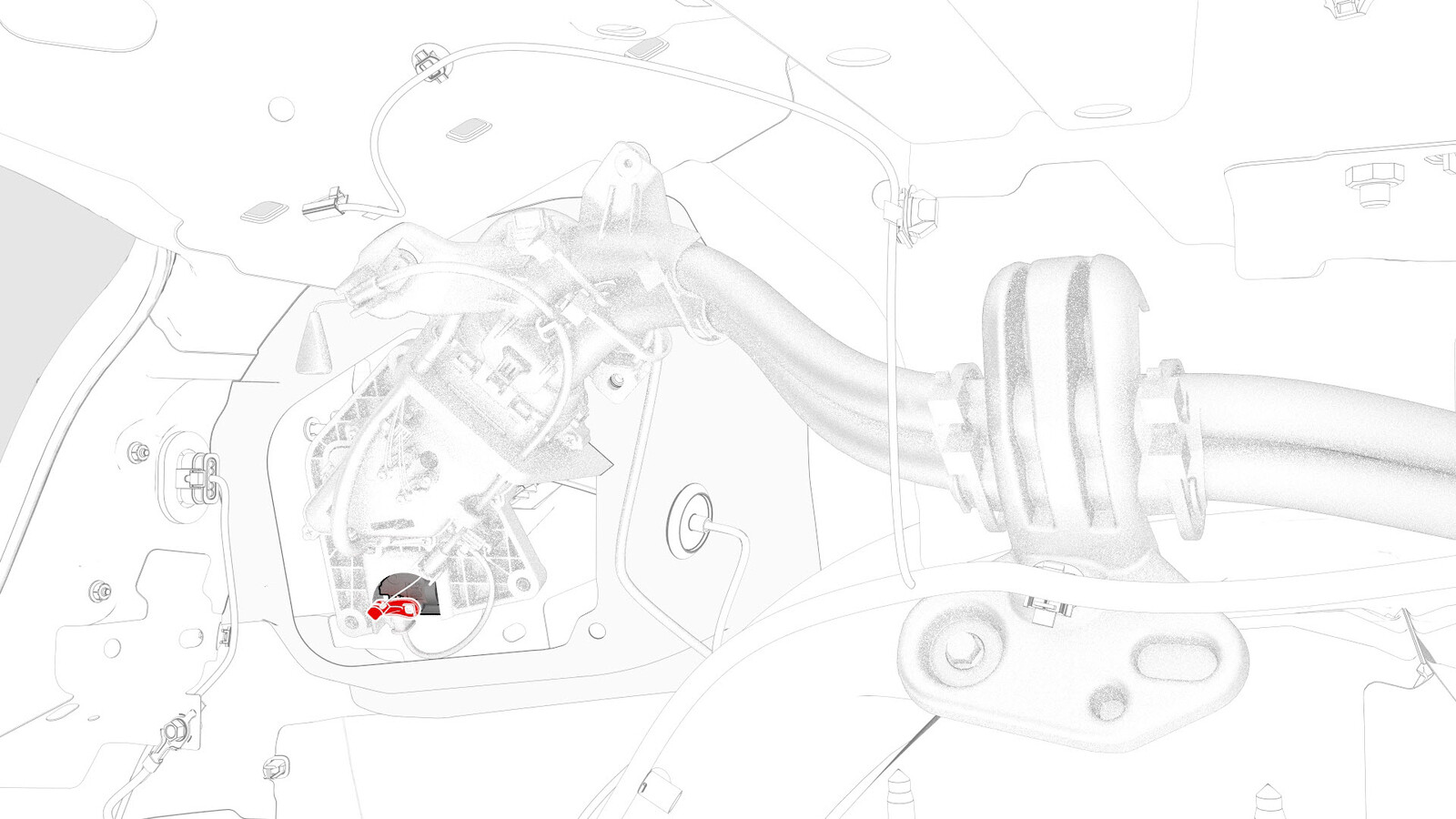

从充电接口电子控制单元 (ECU) 上断开低压充电接口连接器。
-
松开将低压电气线束固定到充电接口封闭板的卡子。
-

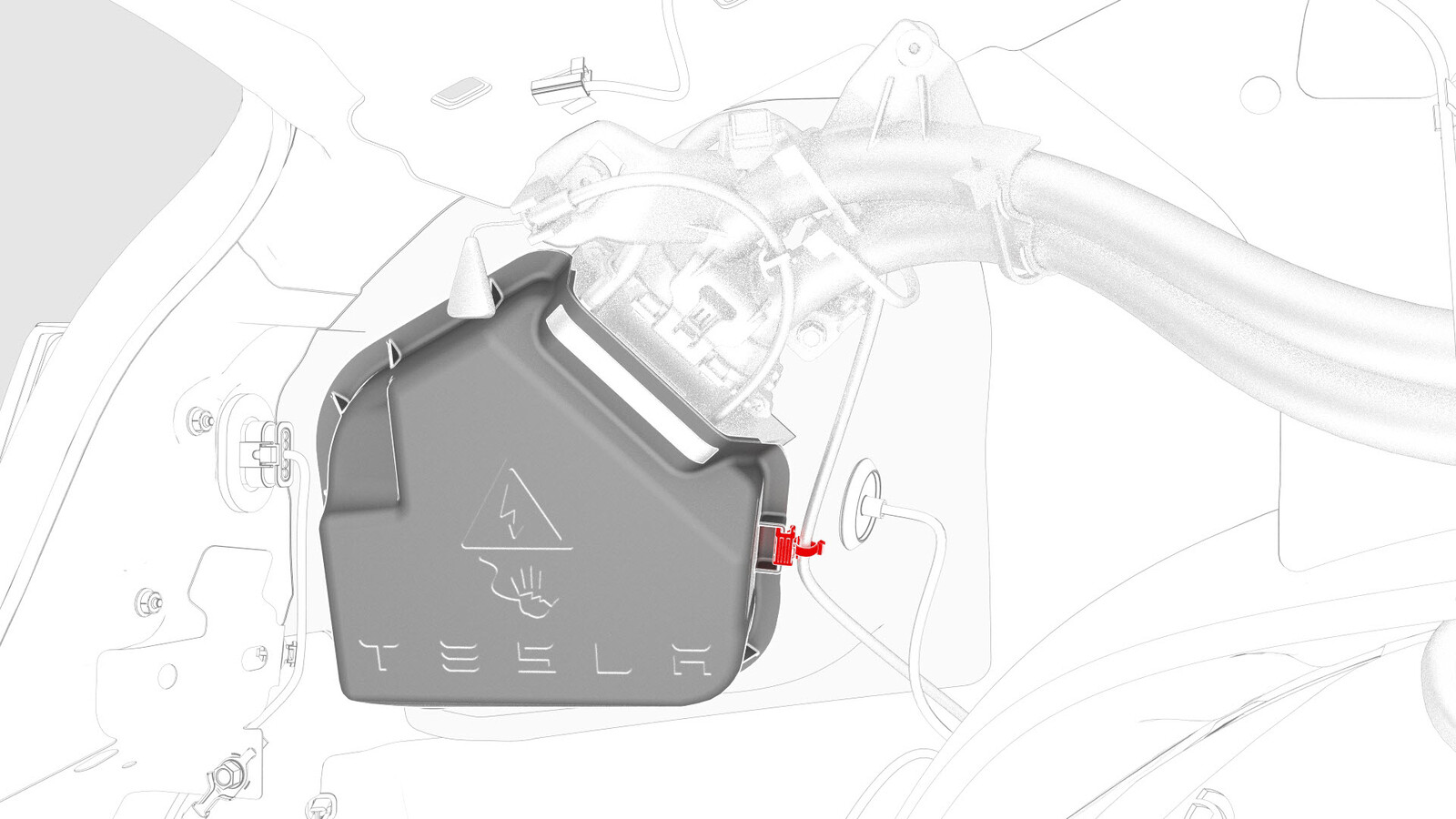

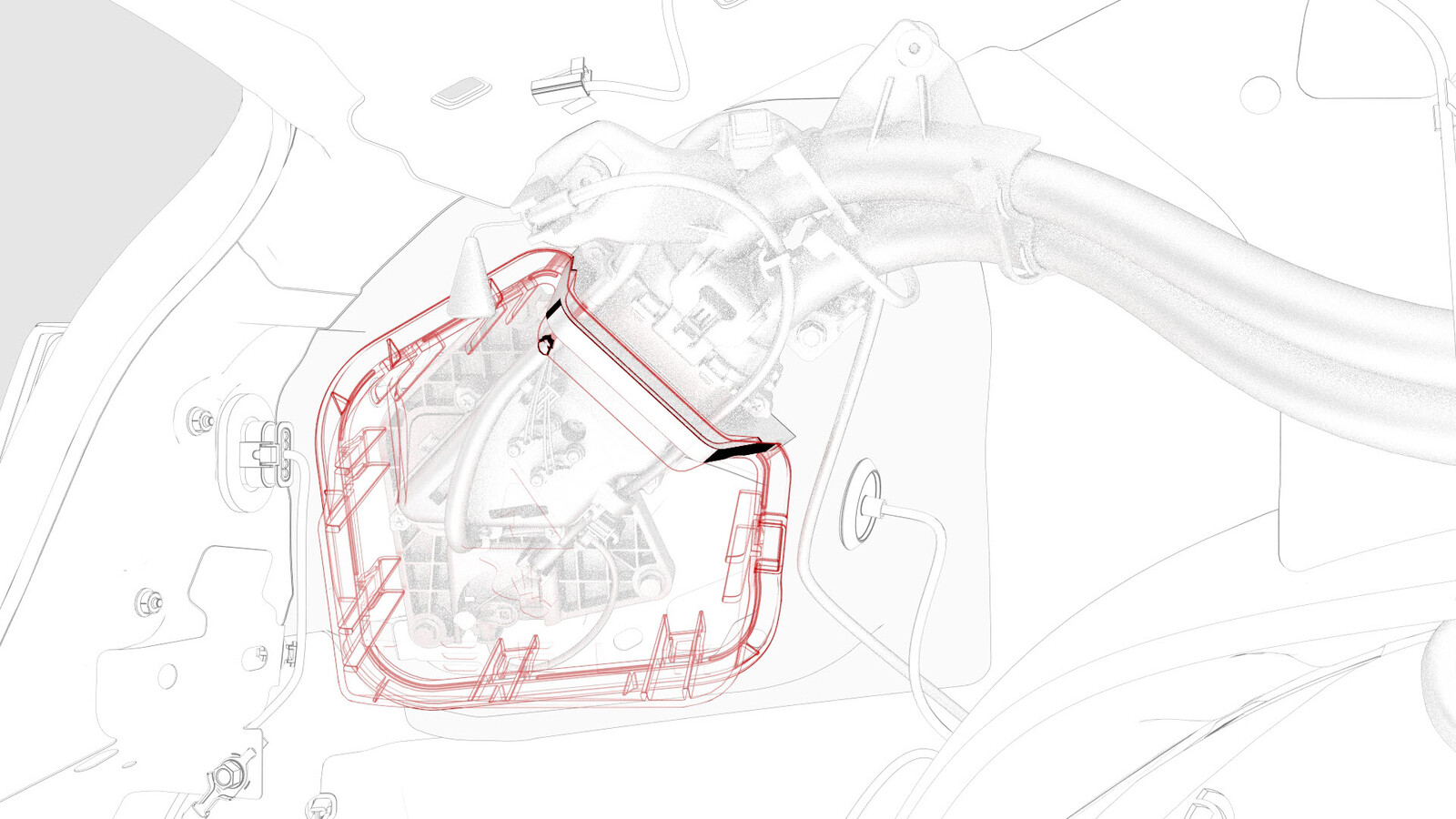

松开充电接口封闭板周围的锁片，然后从车上拆下封闭板。
-

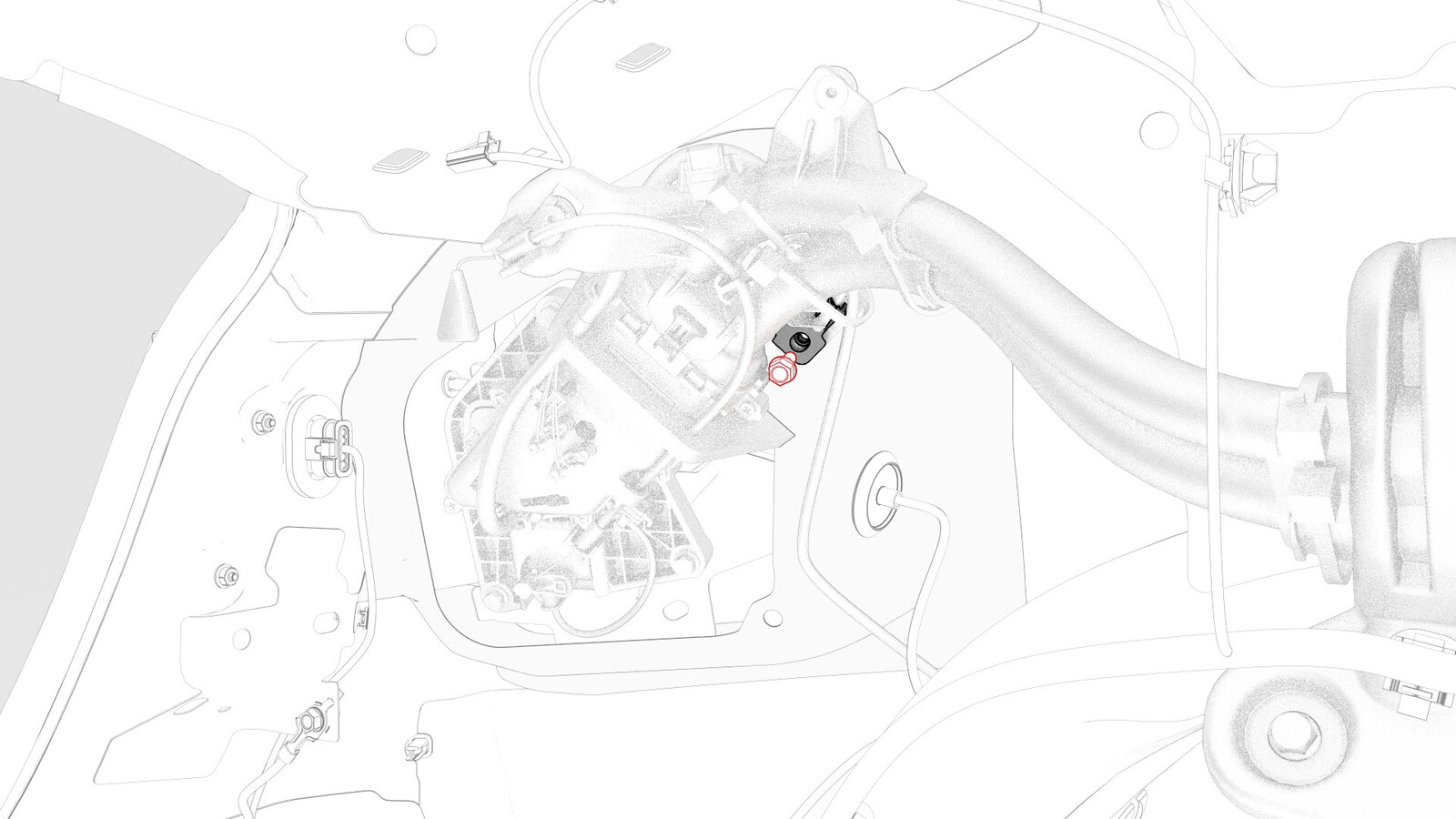

拆卸将充电接口电气接地固定到车身的螺栓。
-

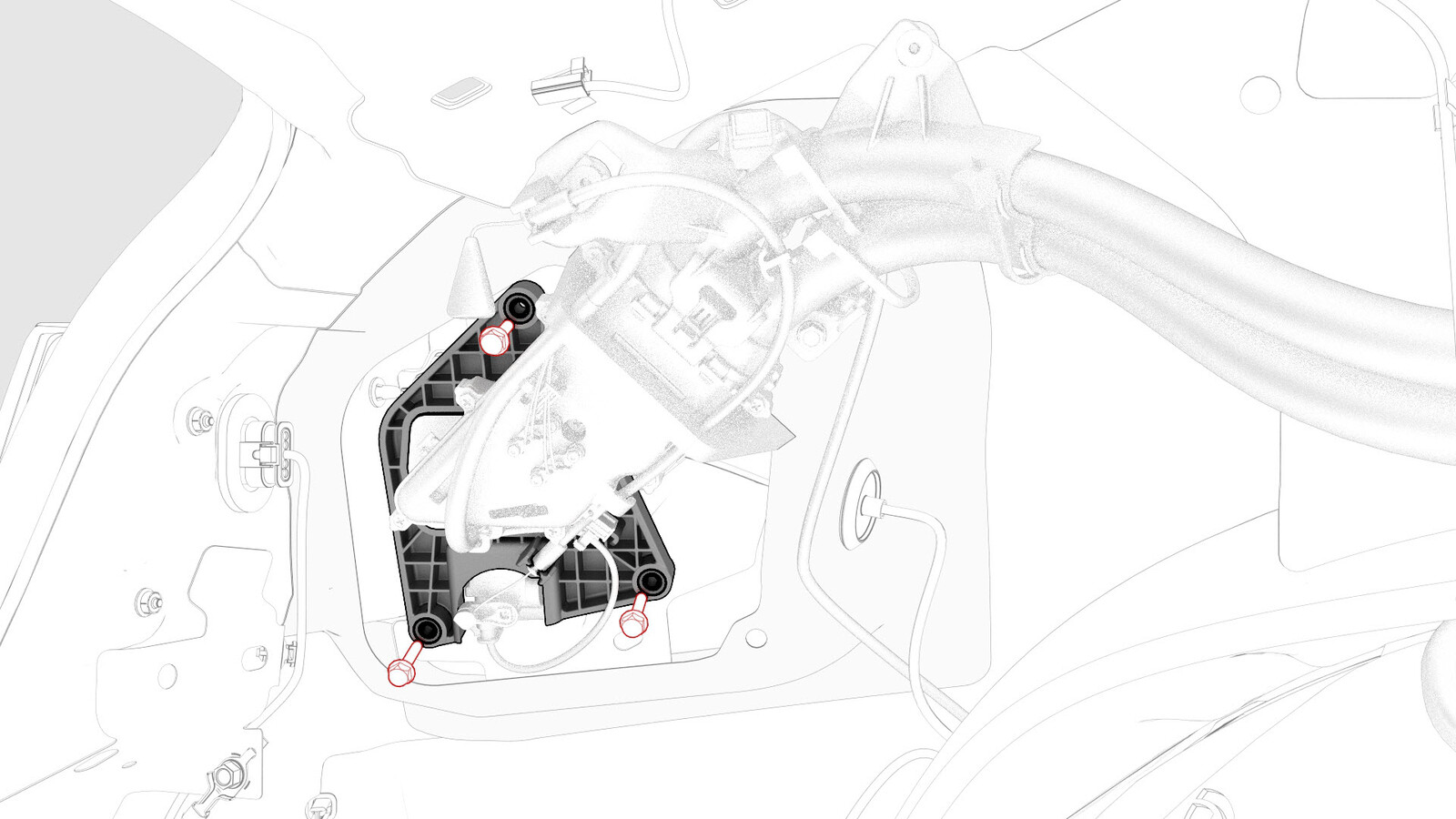

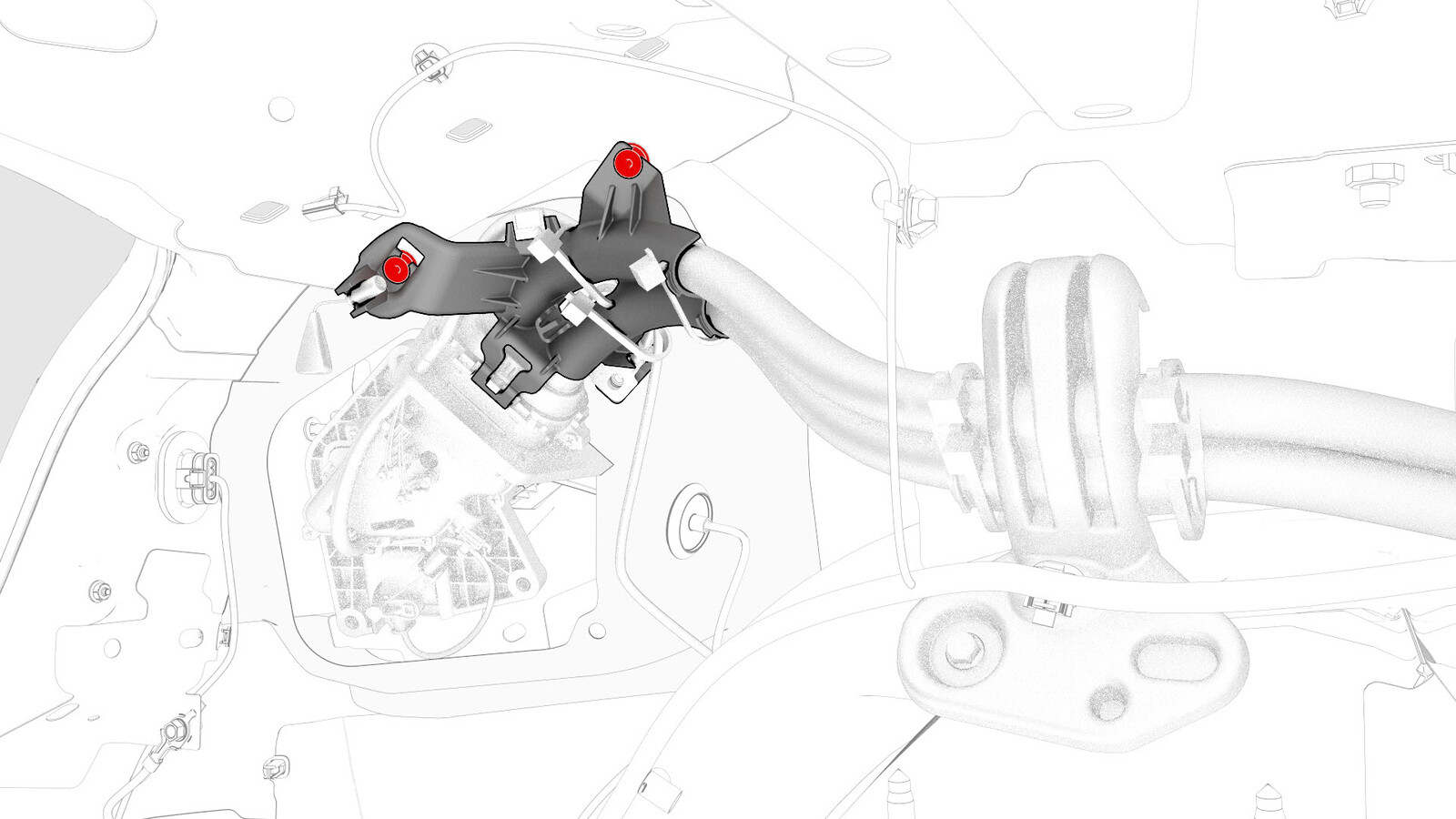

拆卸将充电接口总成固定到车身的螺栓。
-
松开将充电接口电气线束固定到车身的卡子。

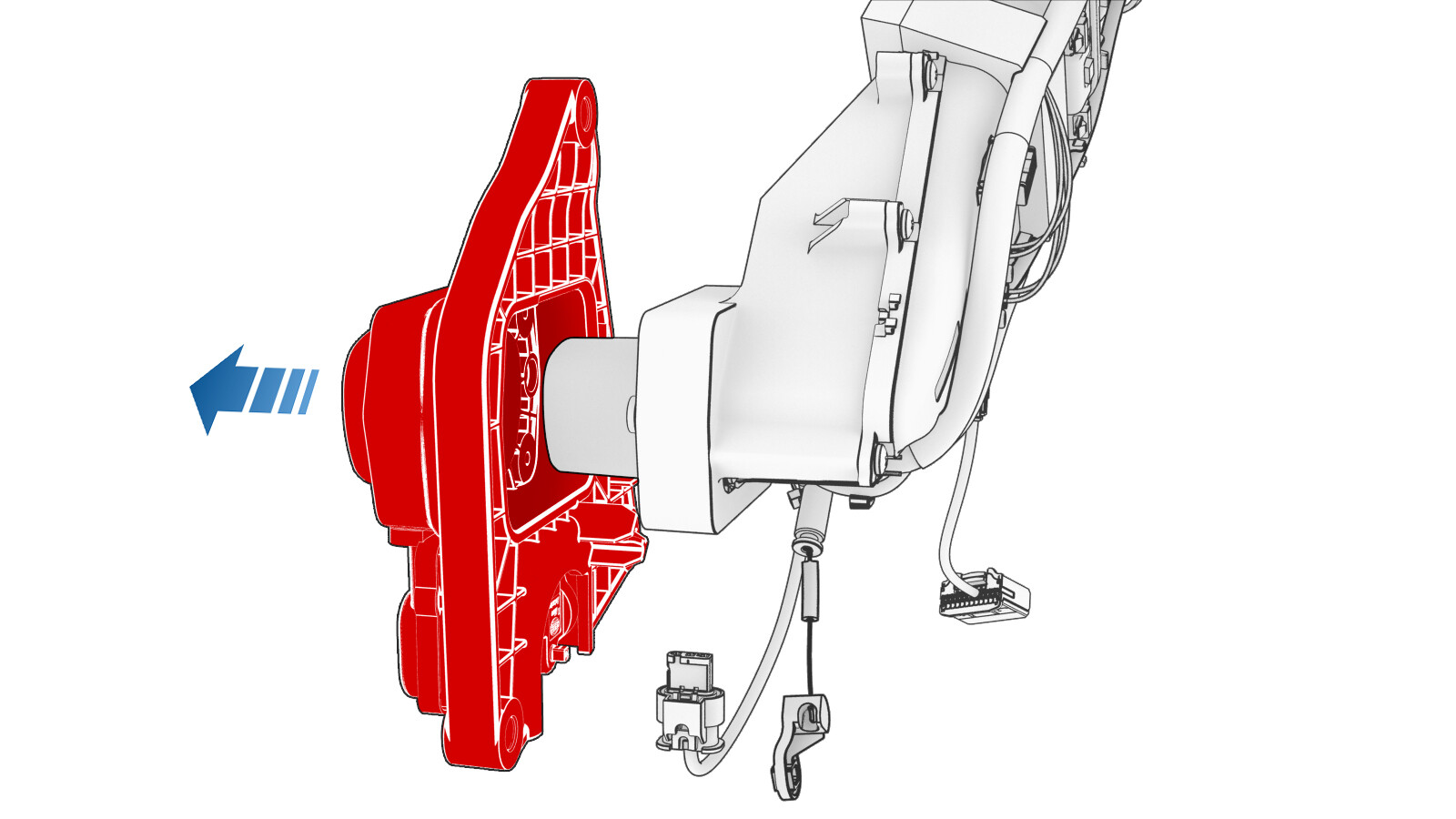

注将充电端口拉离车身，以便操作。
-

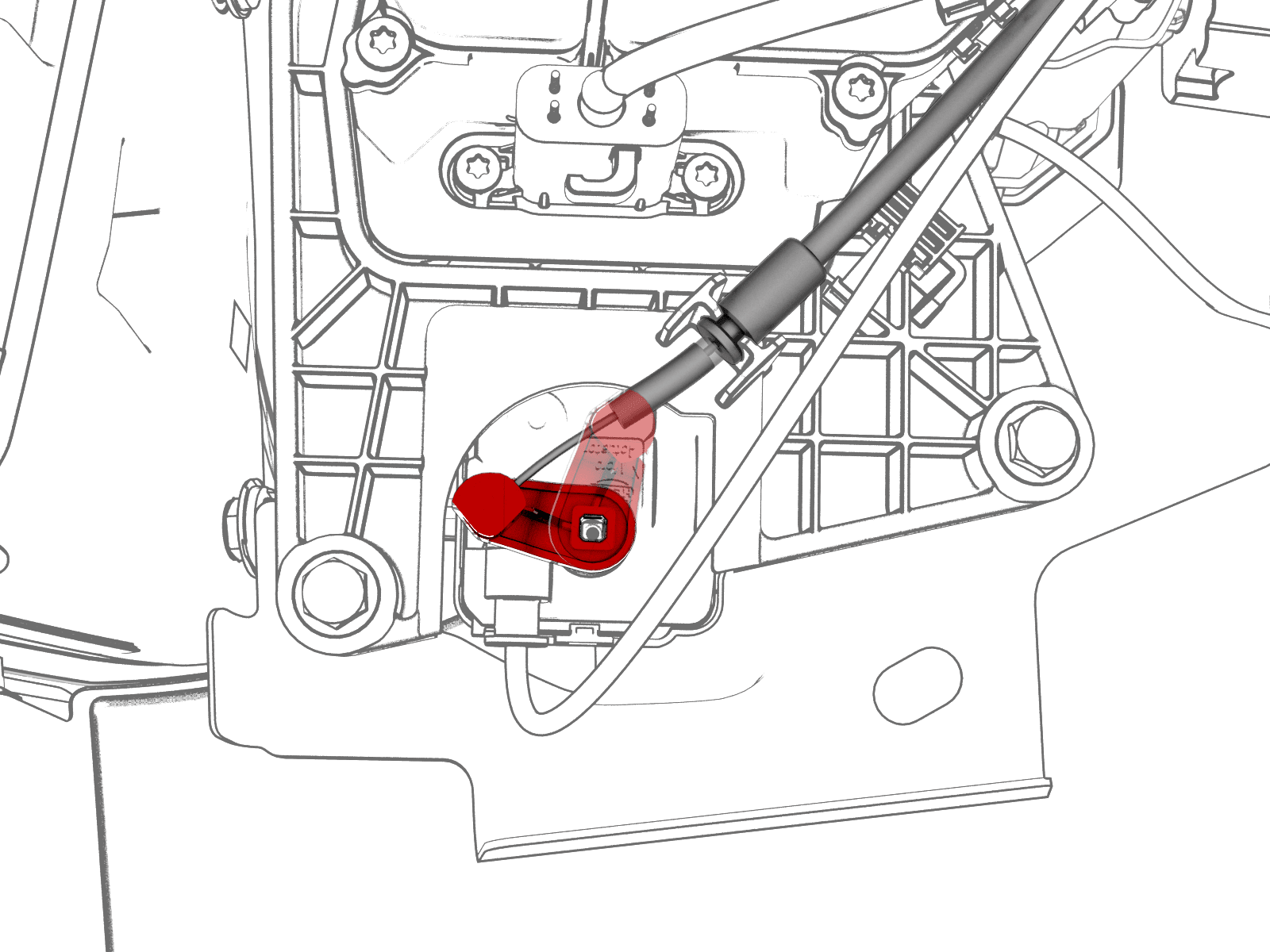

拆卸闩锁传动装置上的释放臂。
注从闩锁传动装置上拆下释放臂之前，注意释放臂的方向。
-

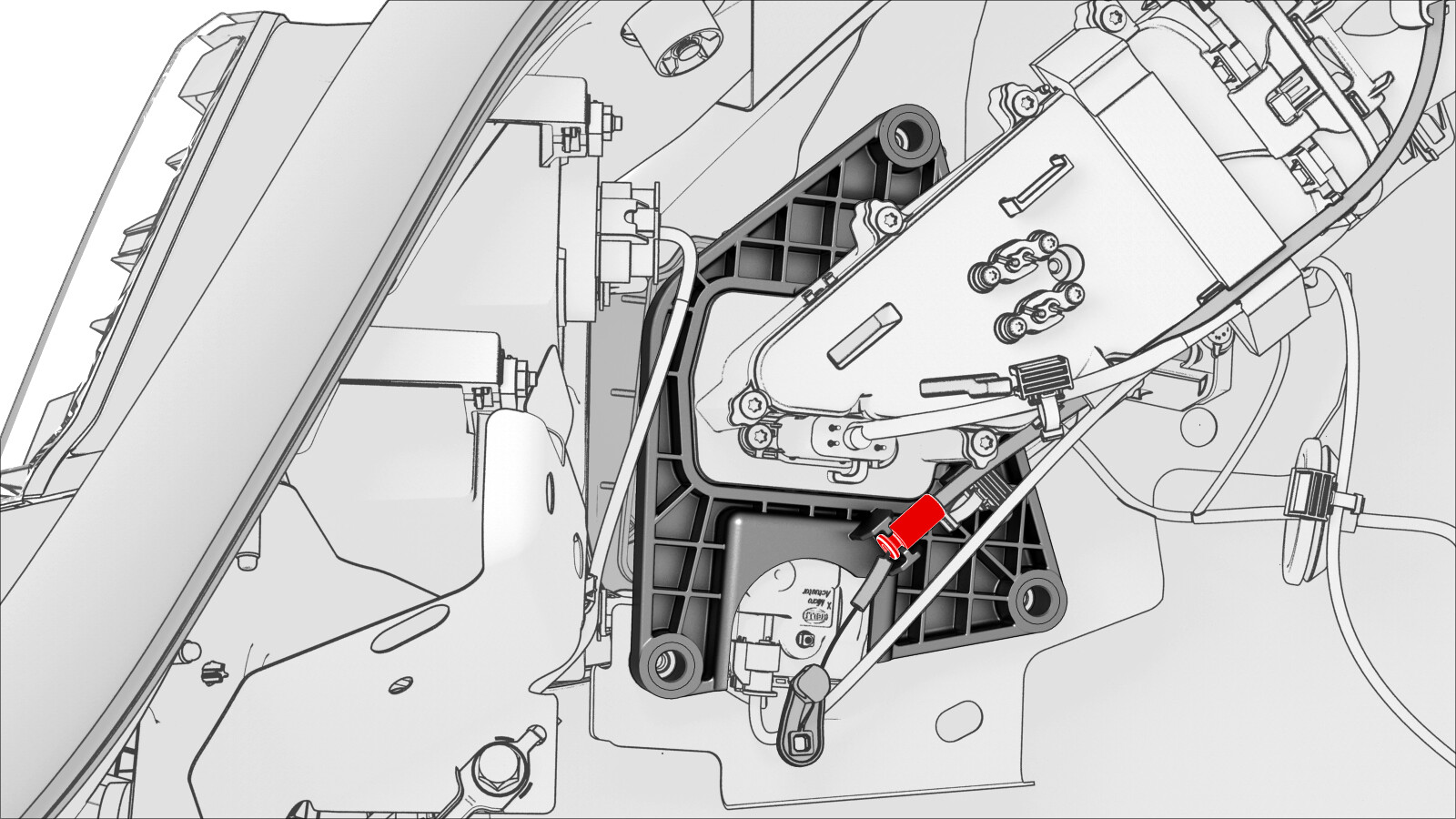

从充电接口总成的锁片上松开闩锁线缆。
-

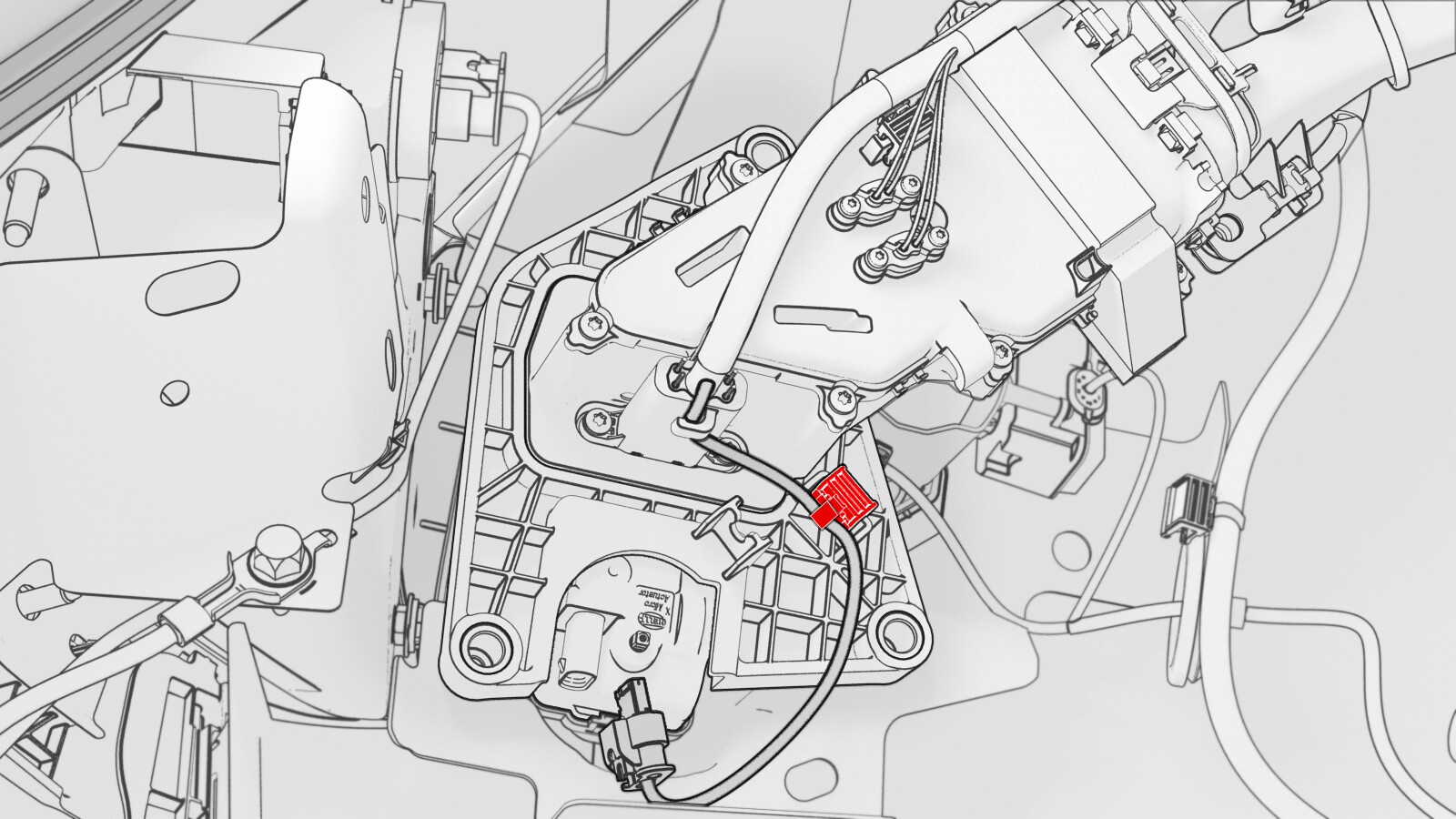

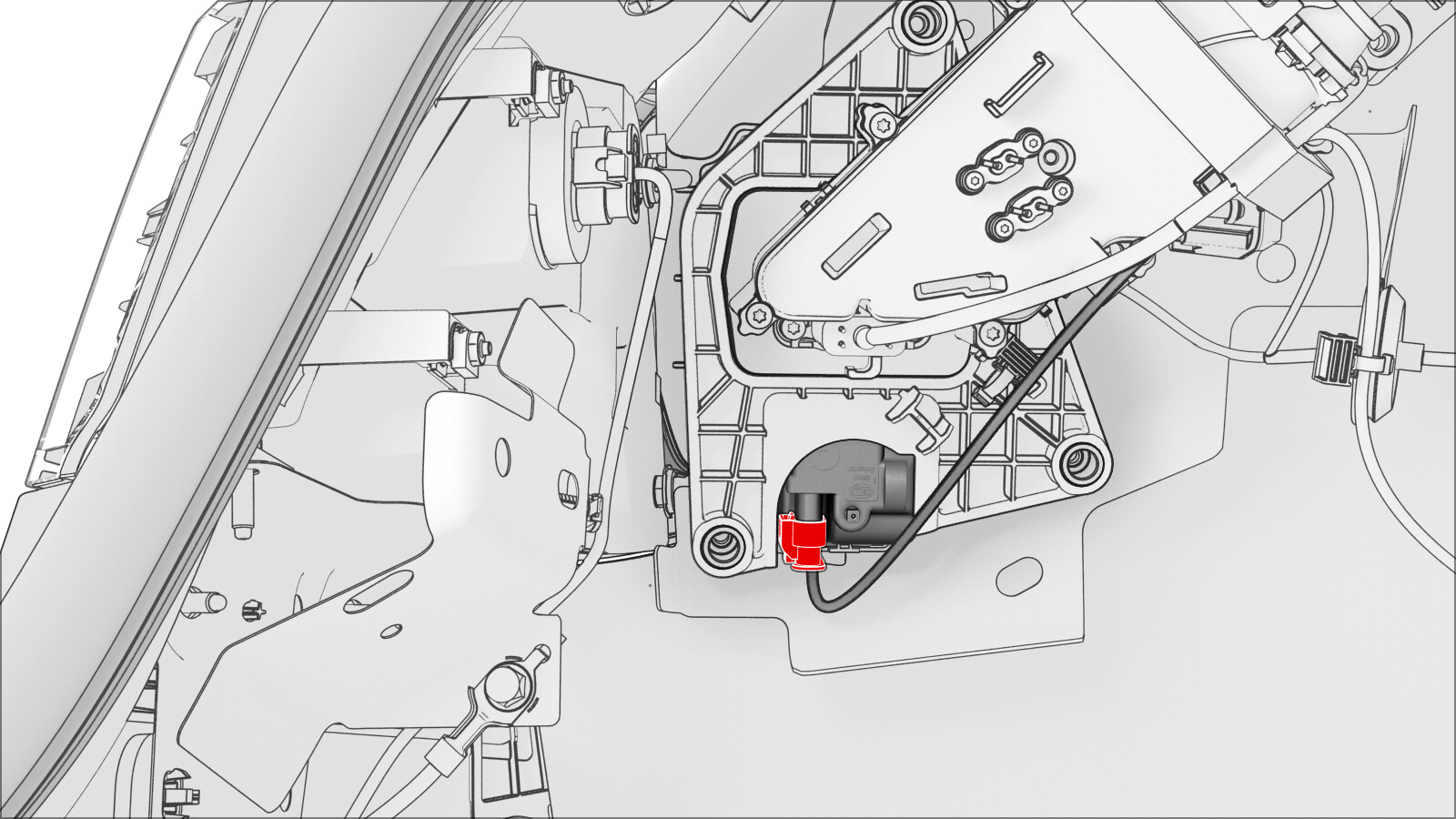

断开闩锁传动装置上的电气连接器。
-
松开将传动装置线束固定到充电接口总成的卡子，然后小心地从线束上剪掉卡子。
注在剪掉前，记下卡子的位置。
-

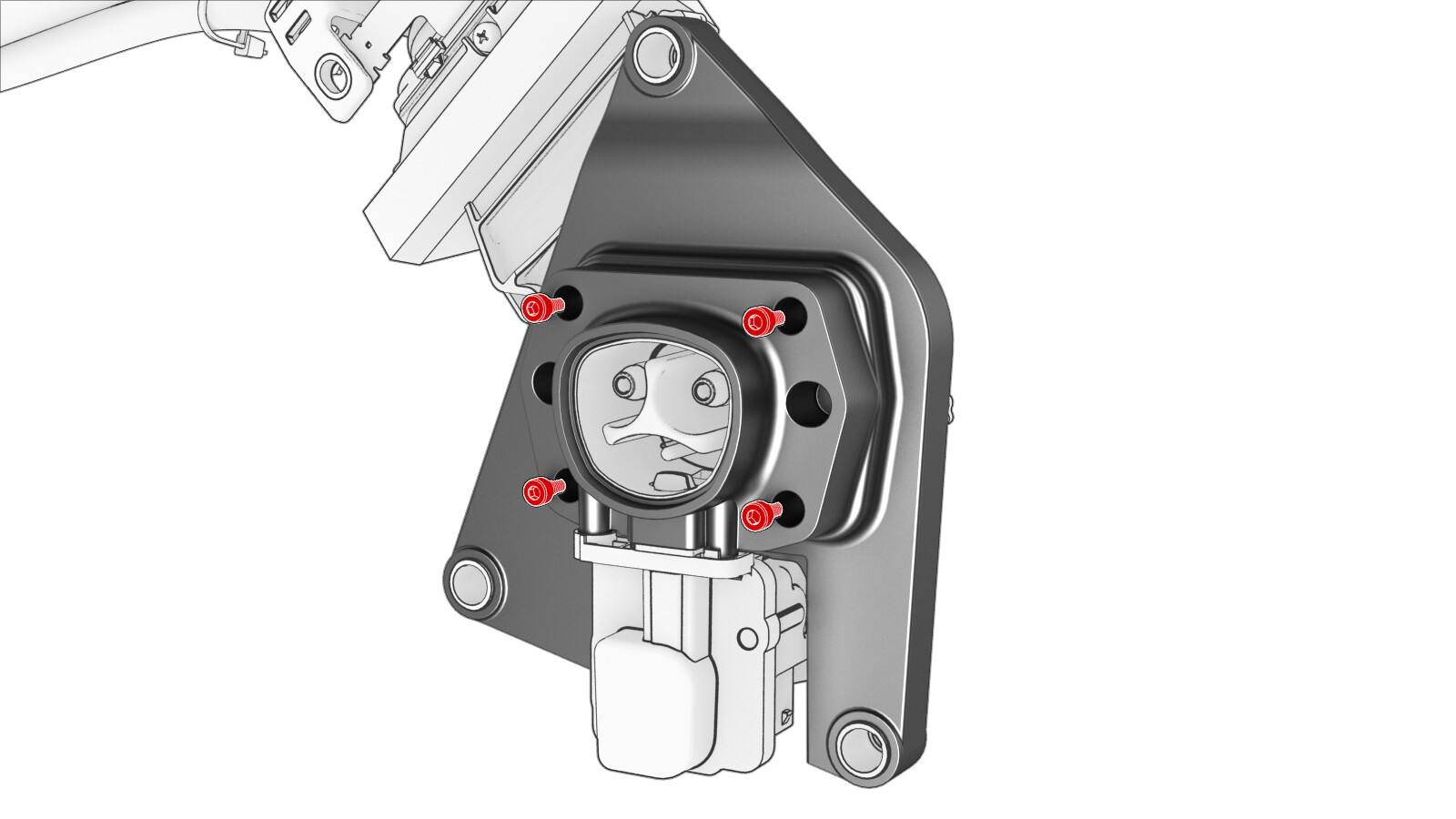

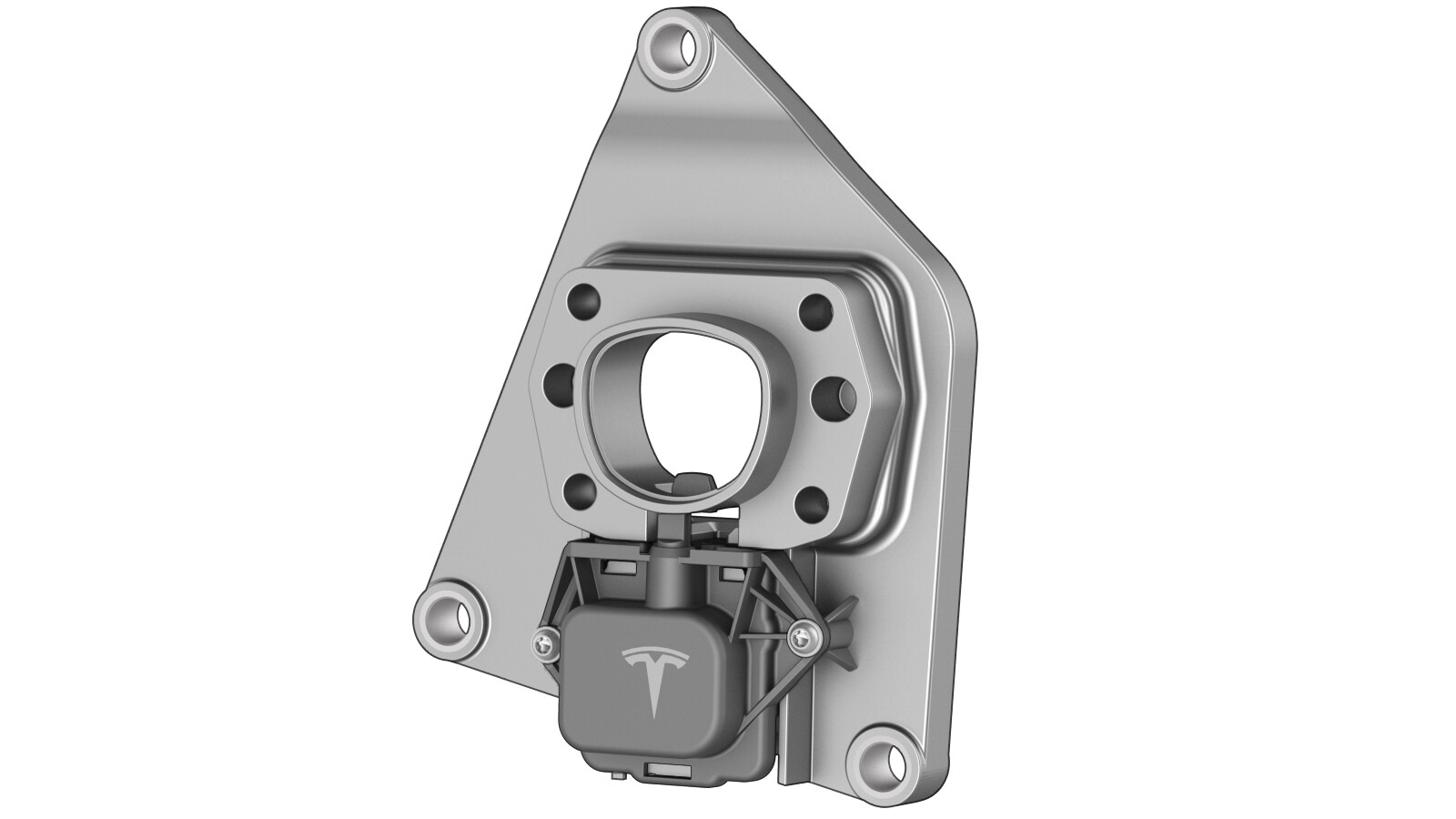

取下将支架总成固定到充电接口总成的螺栓，然后拆下支架总成。
注支架和闩锁传动装置一起拆下。
安装
-
将新支架总成定位到充电接口总成上，然后安装将支架总成固定到充电接口总成的螺栓。
2.3 Nm (1.7 lbs-ft)
-
将电气连接器连接到闩锁传动装置。
-
如图所示，将传动装置线束定位到支架总成上，然后按照与旧卡子相同的位置紧固缠绕线束的电缆扎带。
-
将闩锁线缆安装到支架总成锁片上。
-
按拆卸时的位置将释放臂安装到闩锁传动装置上。
注安装后，手动转动释放臂，检查闩锁传动装置是否移动。警告确保闩锁传动装置方向正确，如下图所示。安装不正确可能会导致无法正确闩上。
- 将充电接口总成放置到车身上。
-
安装将充电接口电气线束固定到车身的卡子。
-
安装将充电接口总成固定到车身的螺栓。
9 Nm (6.6 lbs-ft)警告确保线束已布线，并正确安装带扎带的胶垫。
-
安装将充电接口电气接地固定到车身的螺栓。
6 Nm (4.4 lbs-ft)
-
对齐充电接口封闭板周围的锁片，然后将封闭板安装到车辆上。
-
安装将低压电气线束固定到充电接口封闭板的卡子。
-
将低压充电接口连接器连接到充电接口电子控制单元 (ECU)。
- 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
- 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
-
打开充电接口盖板，然后将未接电源的移动连接器插入充电接口。
警告此时不要将任何已接电源的充电电缆插入充电接口。
-
拉动充电电缆手动释放装置，同时将移动连接器拉出充电接口，以验证闩锁功能。

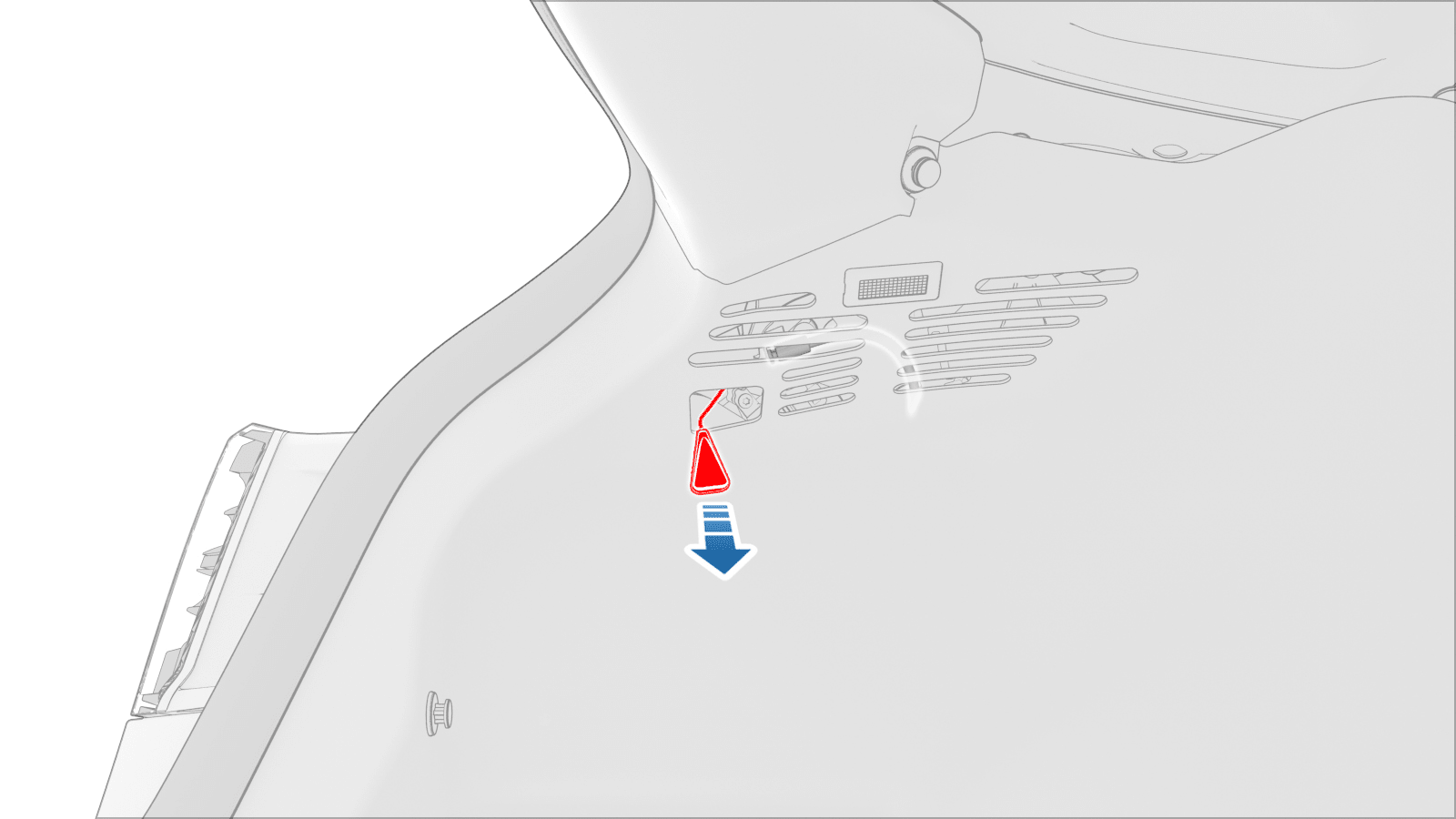

图 1. 充电电缆手动释放
- 验证车辆充电正常。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
