Tesla 徽标 - 前部(拆卸和更换)

校正代码 12050502 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1453028-00-A 徽标拆卸套件
  • 1600744-00-A (或更新版)Model Y 前部 T 型徽标夹具

拆卸

Informational PurposesAn informational icon, calling your attention
注
徽标一旦拆下,不得再重新安装。无论出于什么原因拆下徽标,均须换装新件。
  1. 准备徽标拆卸工具和约 60 厘米长的单丝线。
  2. 前备箱盖关闭,放置徽标拆卸工具,让单丝线在前部 Tesla 徽标的一角下方切割。
  3. 以拉锯的方式移动徽标拆卸工具,将前部 Tesla 徽标从前备箱盖上拆下。
  4. 使用异丙醇 (IPA) 湿巾清洁前备箱盖表面残留的所有粘合剂和杂物。
    Informational PurposesAn informational icon, calling your attention
    注
    若有定位销,清除粘合剂前,将其从前备箱盖上拆下。
    提示: 推荐使用以下工具:
    • 小型软握尖凿,90 度尖嘴,6 英寸

安装

  1. 部分打开前备箱盖,用折叠好的车间毛巾覆盖闩锁,防止前备箱盖关闭。

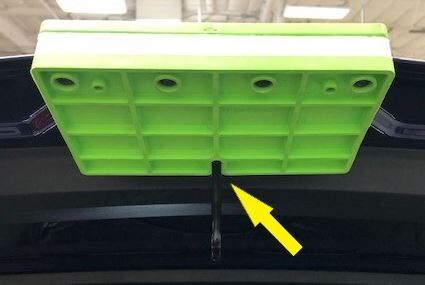

  2. 将前部徽标固定装置安装在前备箱盖上方撞销上,然后用胶带将固定装置固定到位。
  3. 揭下前备箱盖徽标的胶衬,然后将徽标压向前备箱盖。
  4. 揭下徽标的保护膜,然后将固定装置从前备箱盖上拆下。
  5. 将车间毛巾从闩锁上取下,然后关闭前备箱盖。
  6. 将保护膜重新置于徽标上,使用滚压机浸透徽标,然后揭下保护膜。
  7. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    Informational PurposesAn informational icon, calling your attention
    注
    确保徽标各边缘稳妥固定在前备箱盖表面。
