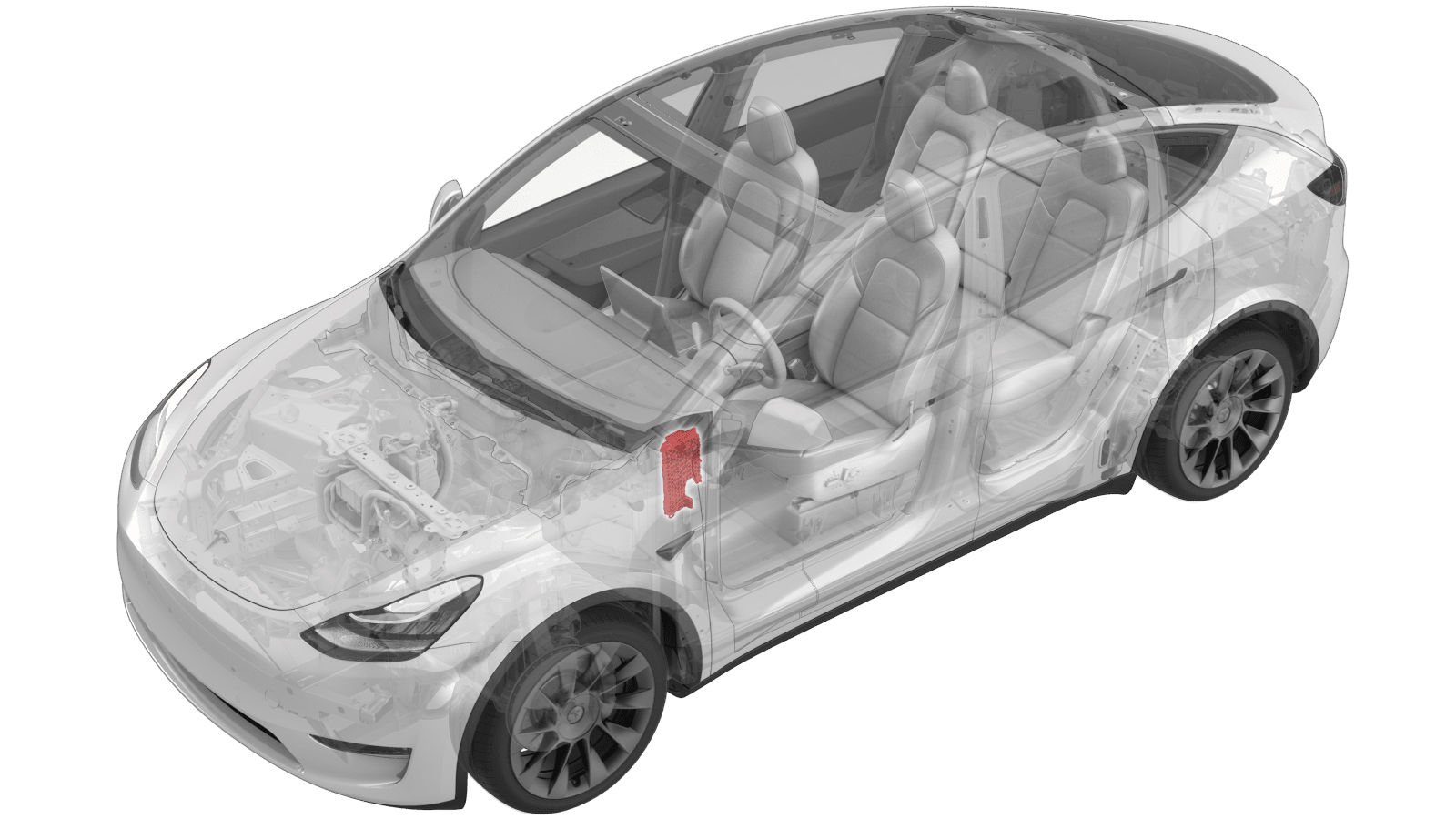

模块 - 车身控制器 - LH（左侧驾驶）（拆卸和更换）

校正代码 17152102 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 13 日：修复了例行程序中的错误。

扭矩规格

表 1. 扭矩规格： 模块 - 车身控制器 - LH（左侧驾驶）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧车身控制器模块固定到车辆的螺栓
6 Nm (4.4 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
重复使用

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 将驾驶位座椅移至最后端。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  6. 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  7. 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  8. 拆卸中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  9. 拆下驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  10. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。

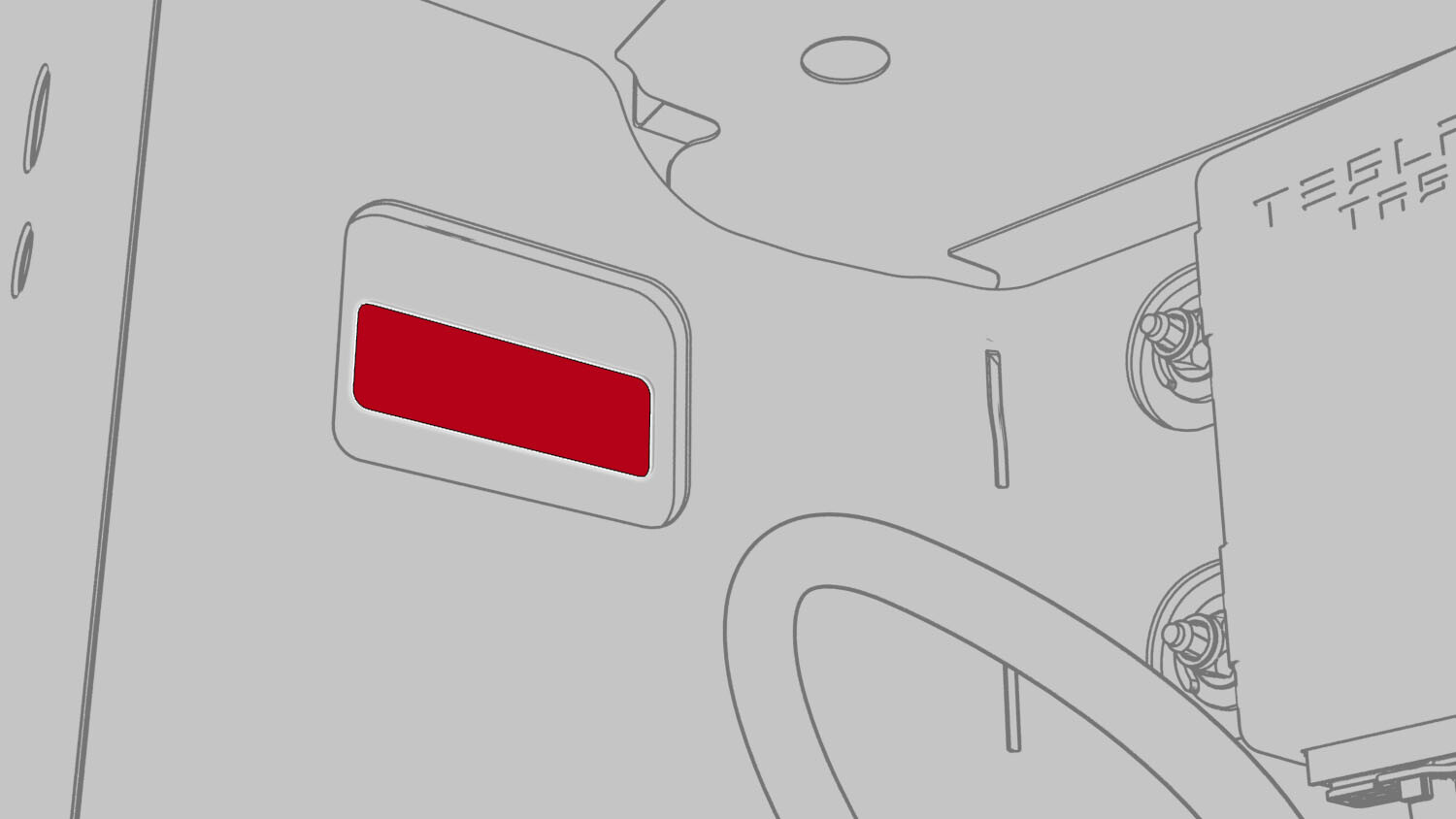

  11. 拆卸将左侧地毯固定到车辆的卡子，然后向后折叠地毯。

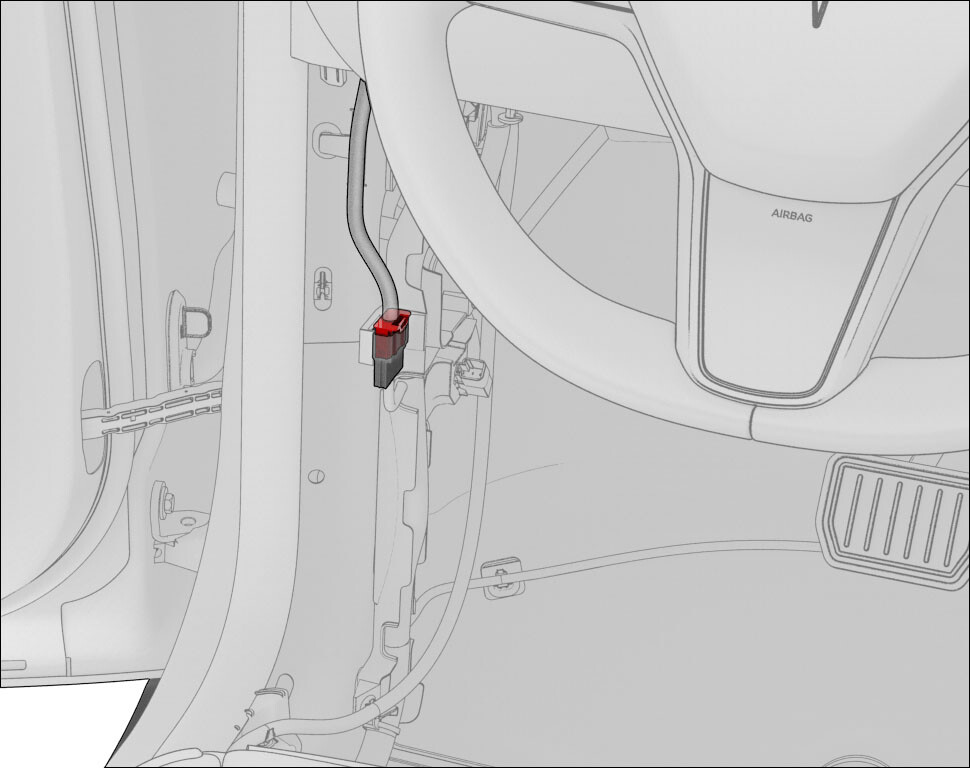

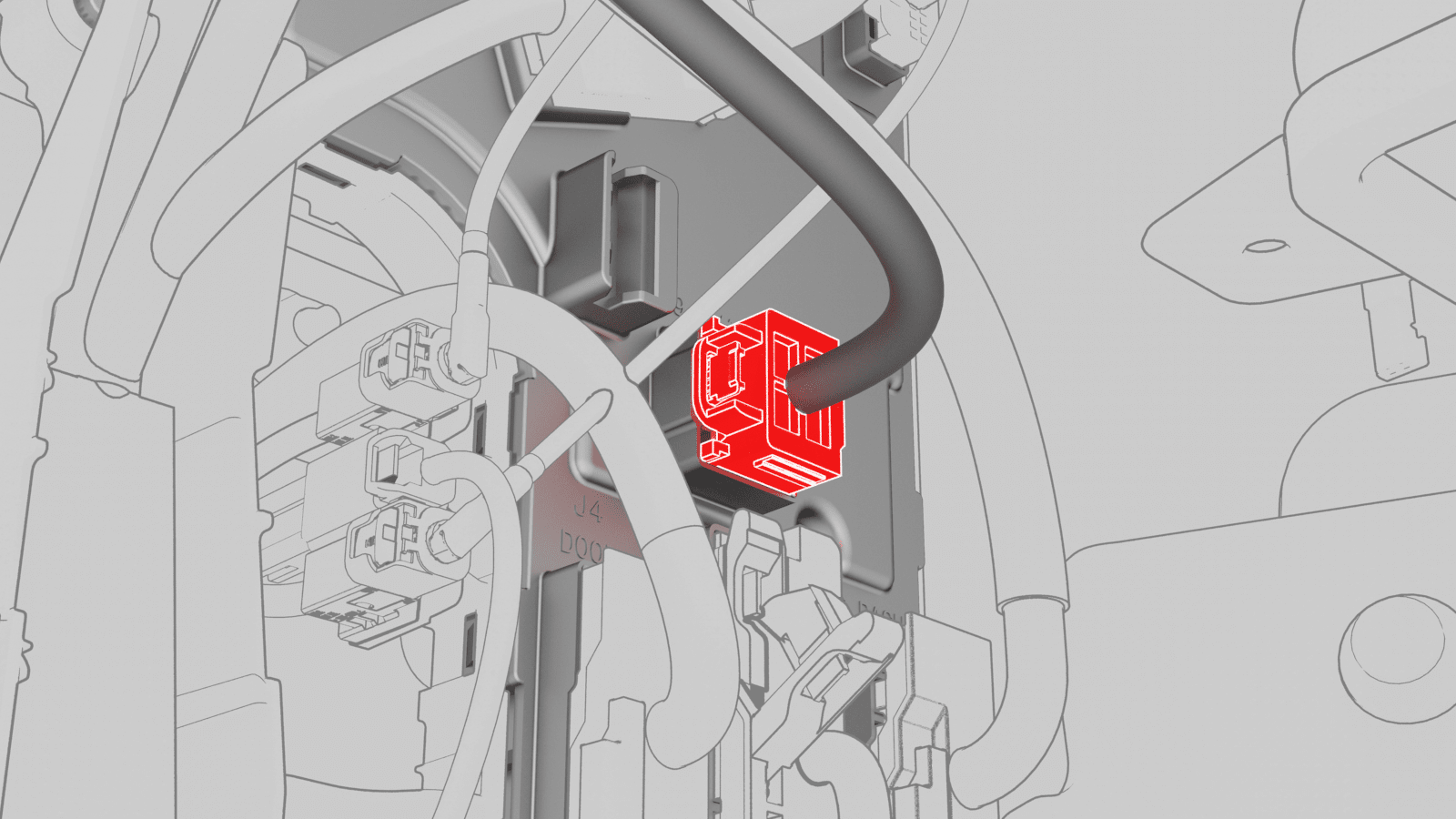

  12. 断开顶篷电气连接器。

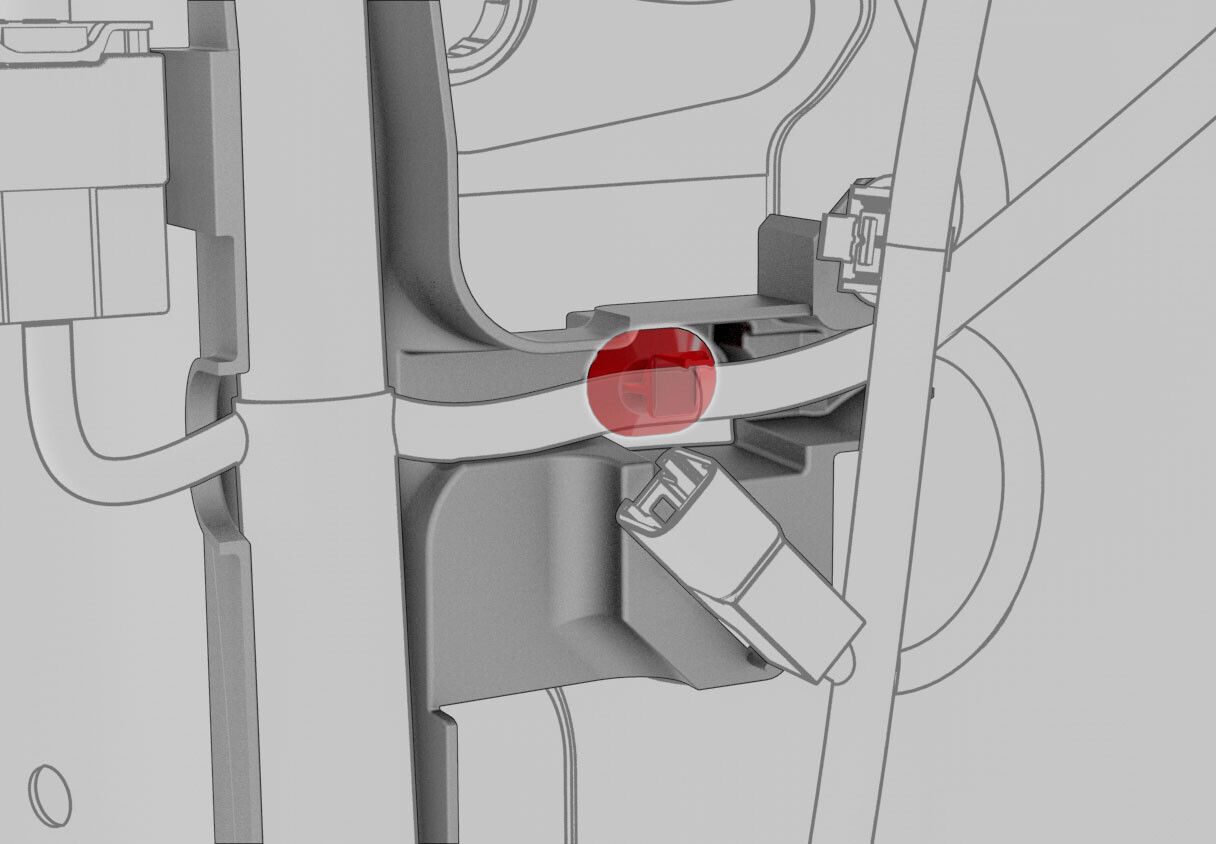

  13. 拆卸将左侧车身线束固定到车身控制器模块区域的夹子（2 个）。
  14. 松开将电气线束固定到左侧车身控制器模块的夹子。

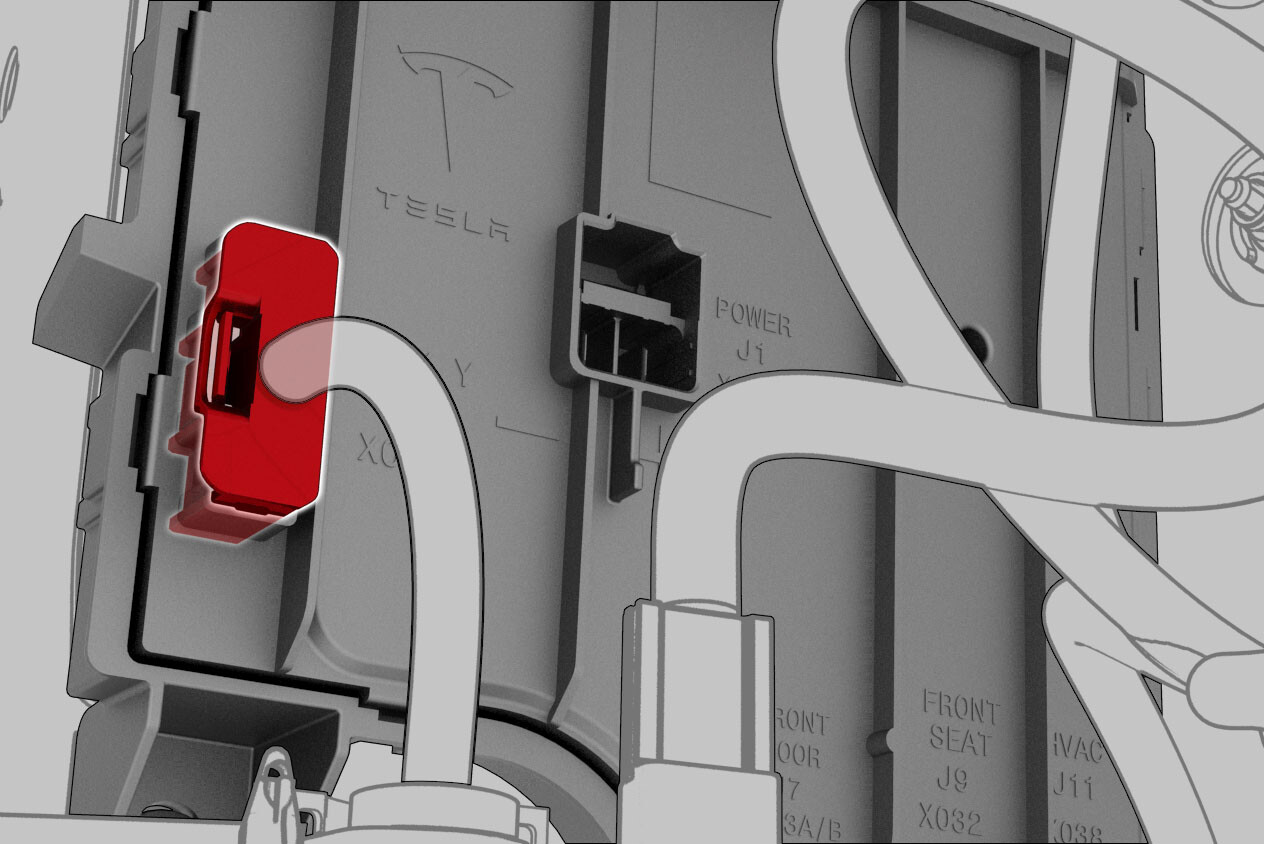

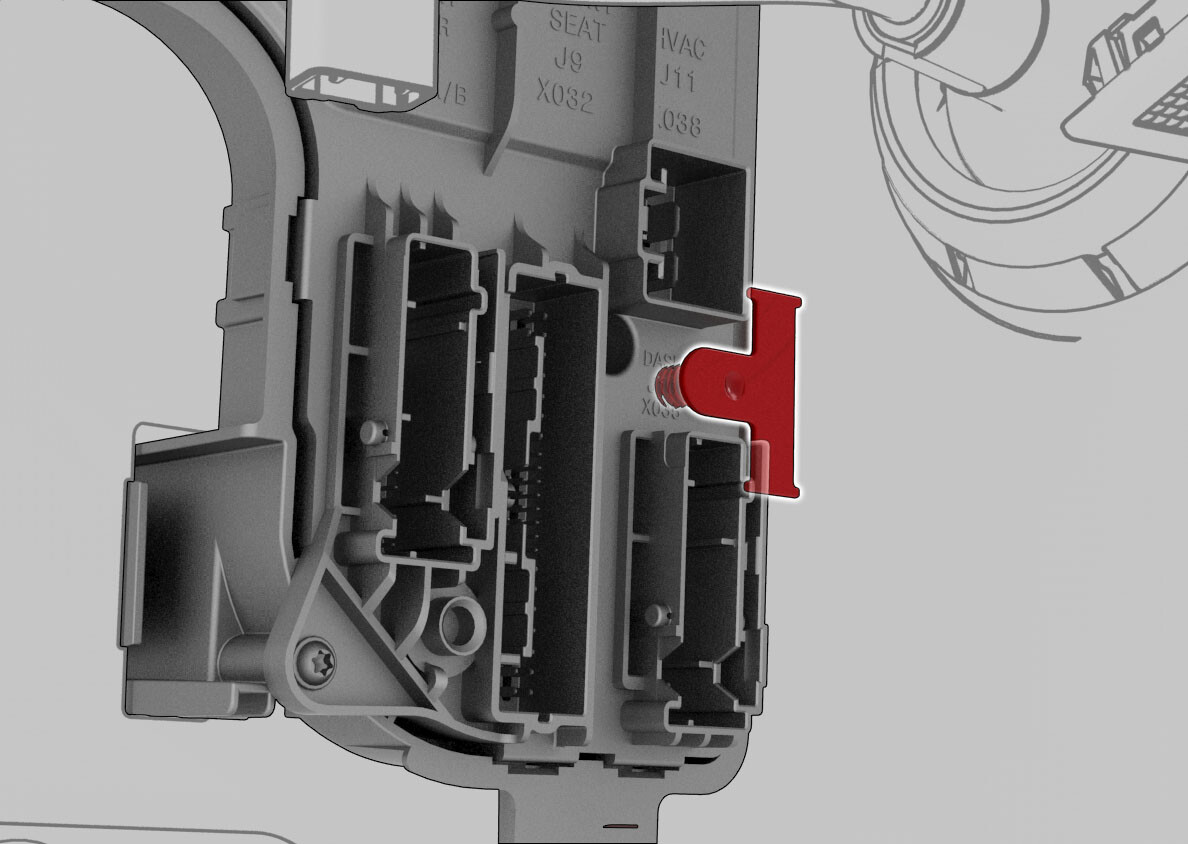

  15. 松开连接器锁，然后将 J7 左前车门电气连接器从左侧车身控制器模块上断开。
  16. 松开连接器锁，然后将 J9 驾驶位座椅电气连接器从左侧车身控制器模块上断开。

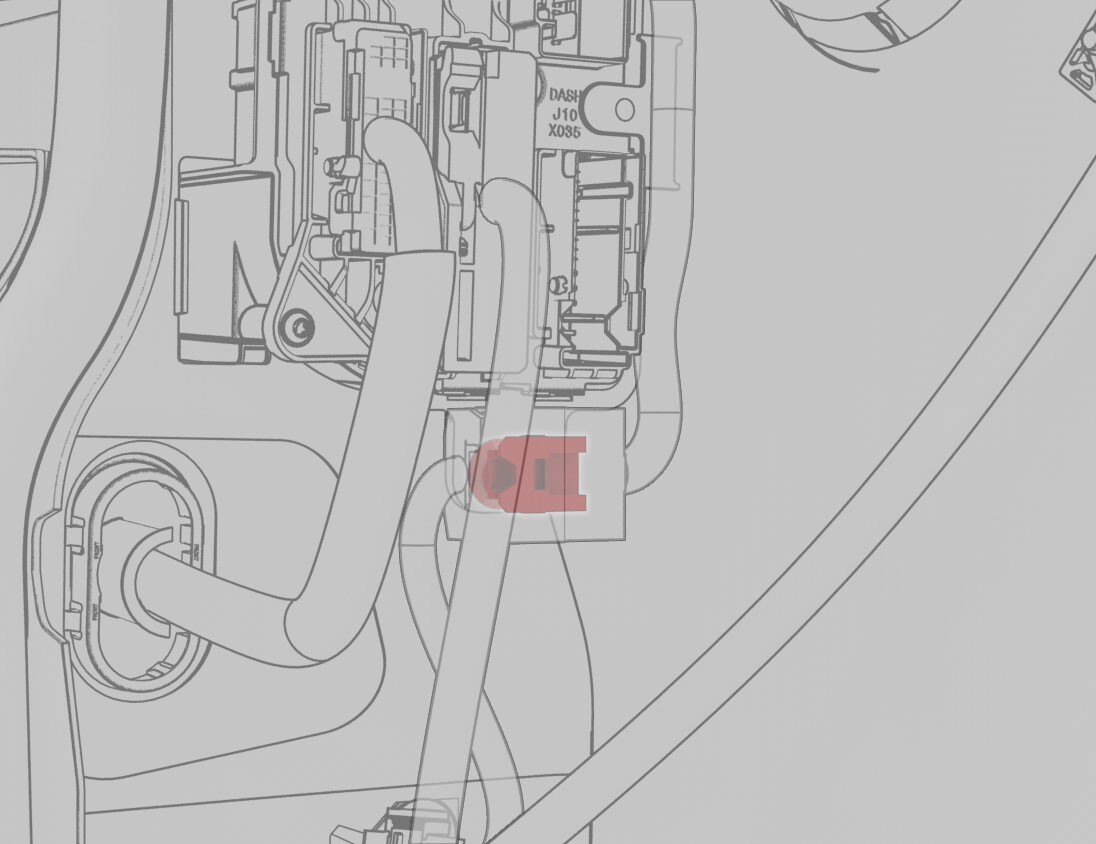

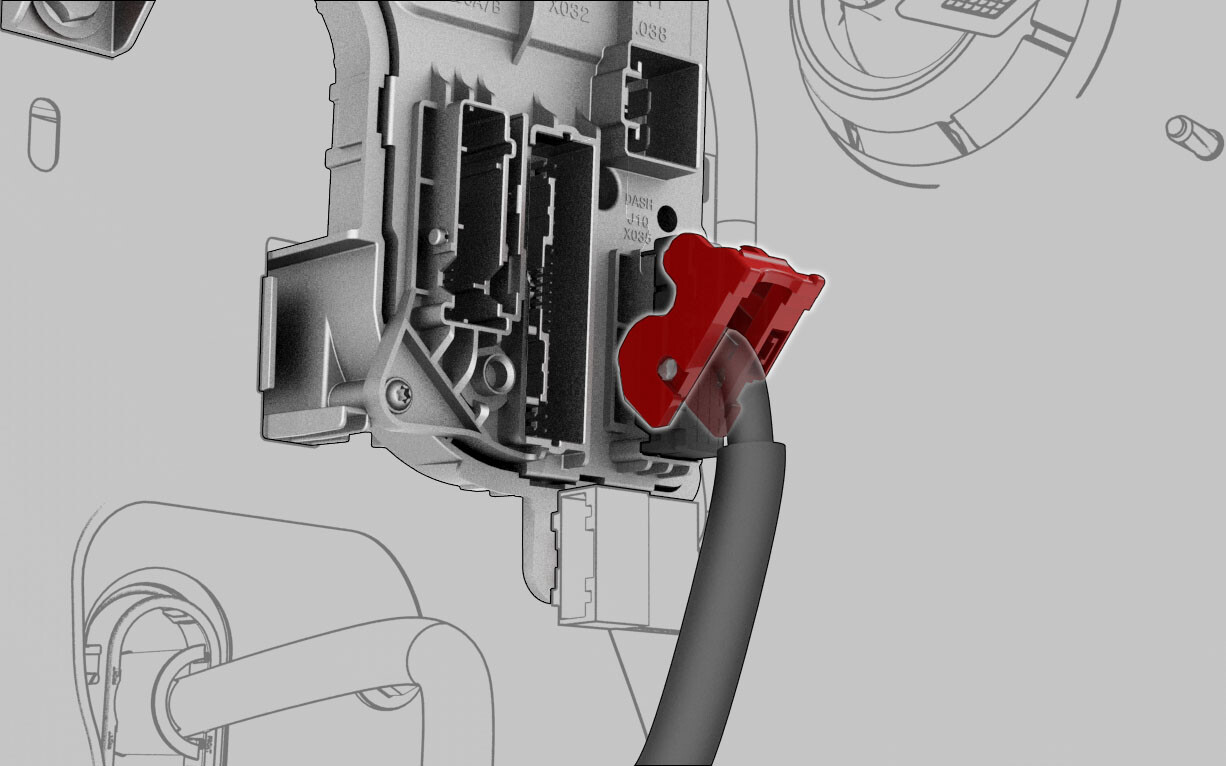

  17. 松开连接器锁，然后将 J10 仪表板电气连接器从左侧车身控制器模块上断开。
    Informational PurposesAn informational icon, calling your attention
    注
    使用遮蔽胶带将连接器标记为 “J10”，以避免在安装时连接错误的连接器。
  18. 将 J11 暖通空调 (HVAC) 电气连接器从左侧车身控制器模块上断开。

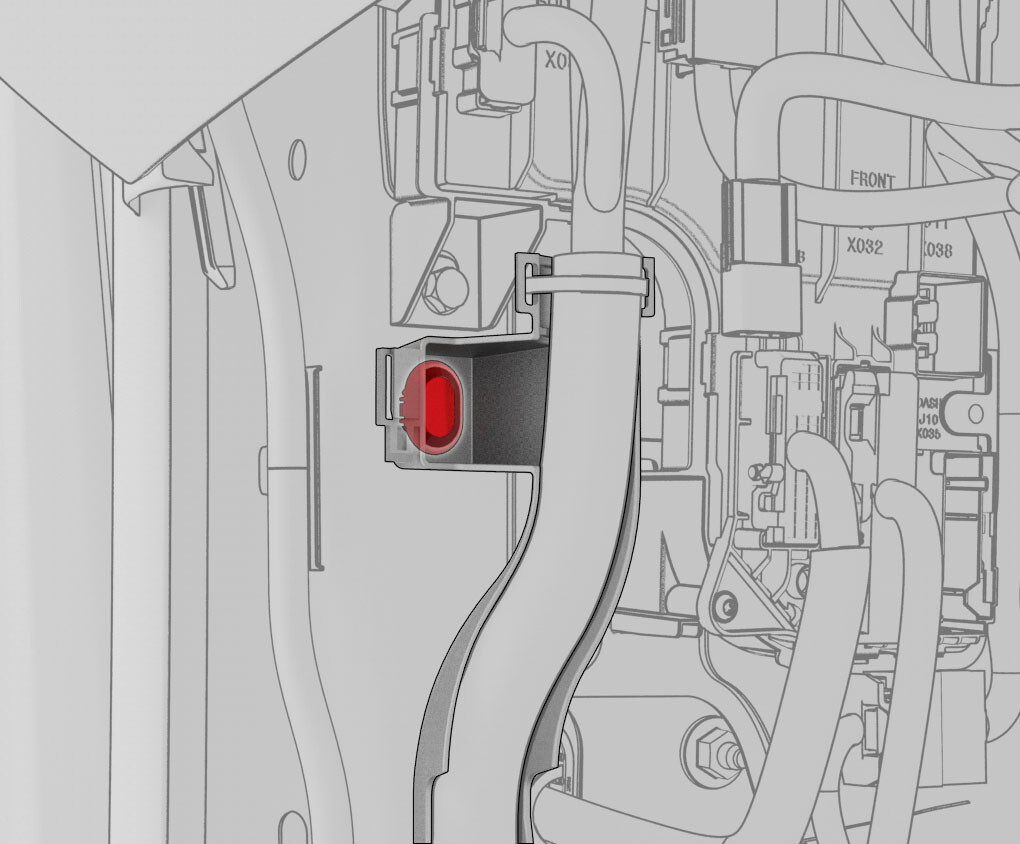

  19. 松开将前部线束固定到左侧车身控制器模块的夹子。
  20. 松开连接器锁，然后将 J1 电源连接器从左侧车身控制器模块上断开。

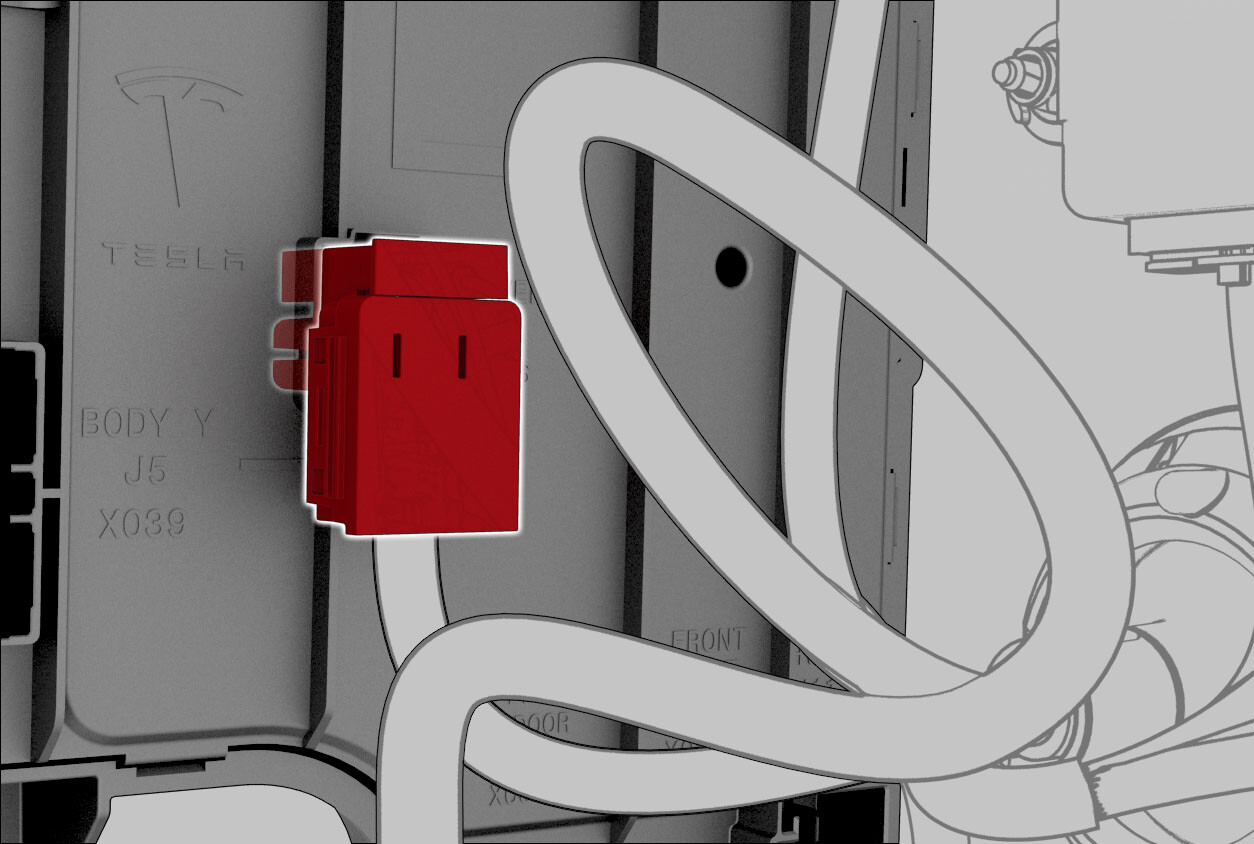

  21. 松开连接器锁，然后 J5 车身电气连接器从左侧车身控制器模块上断开。

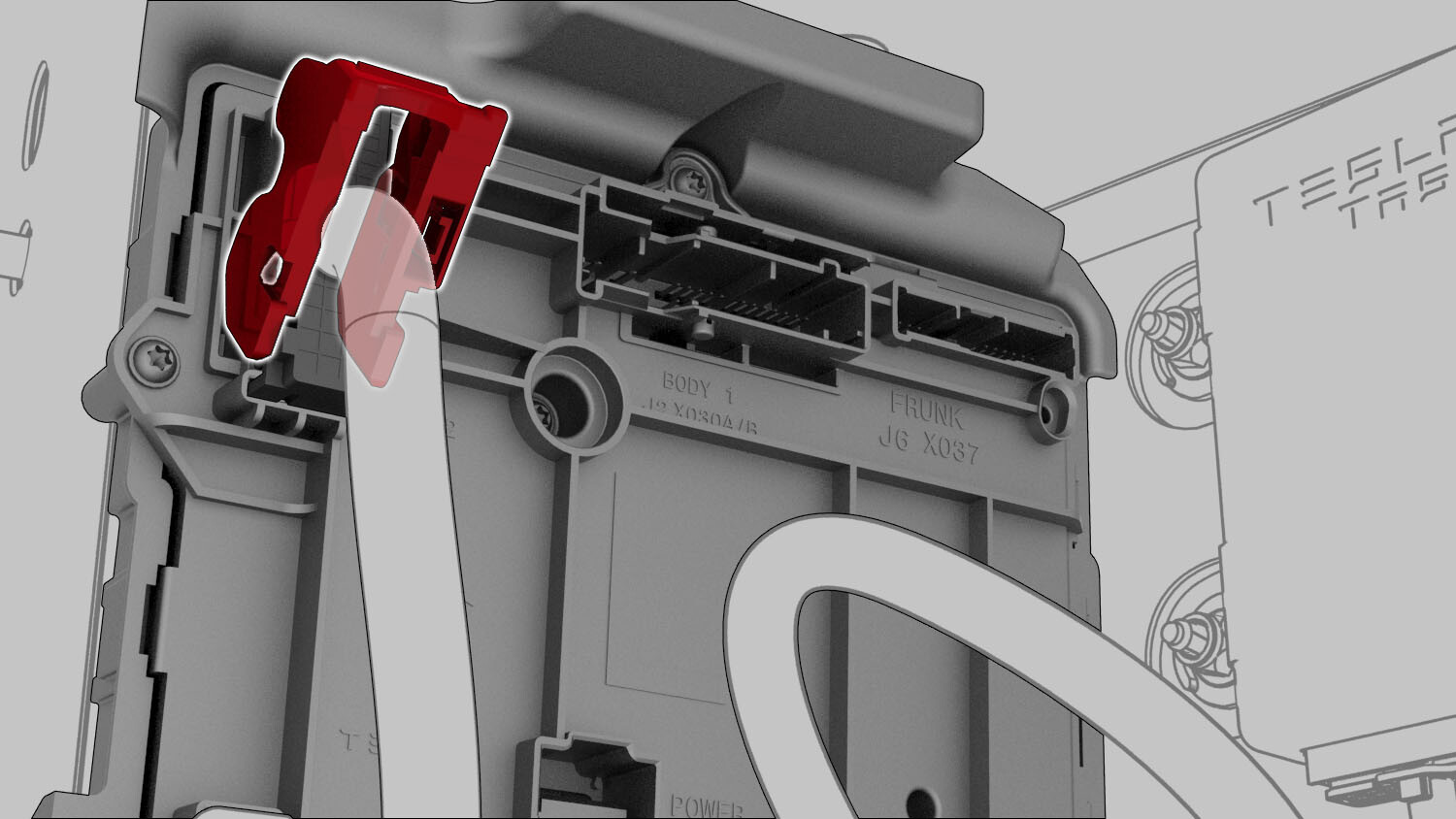

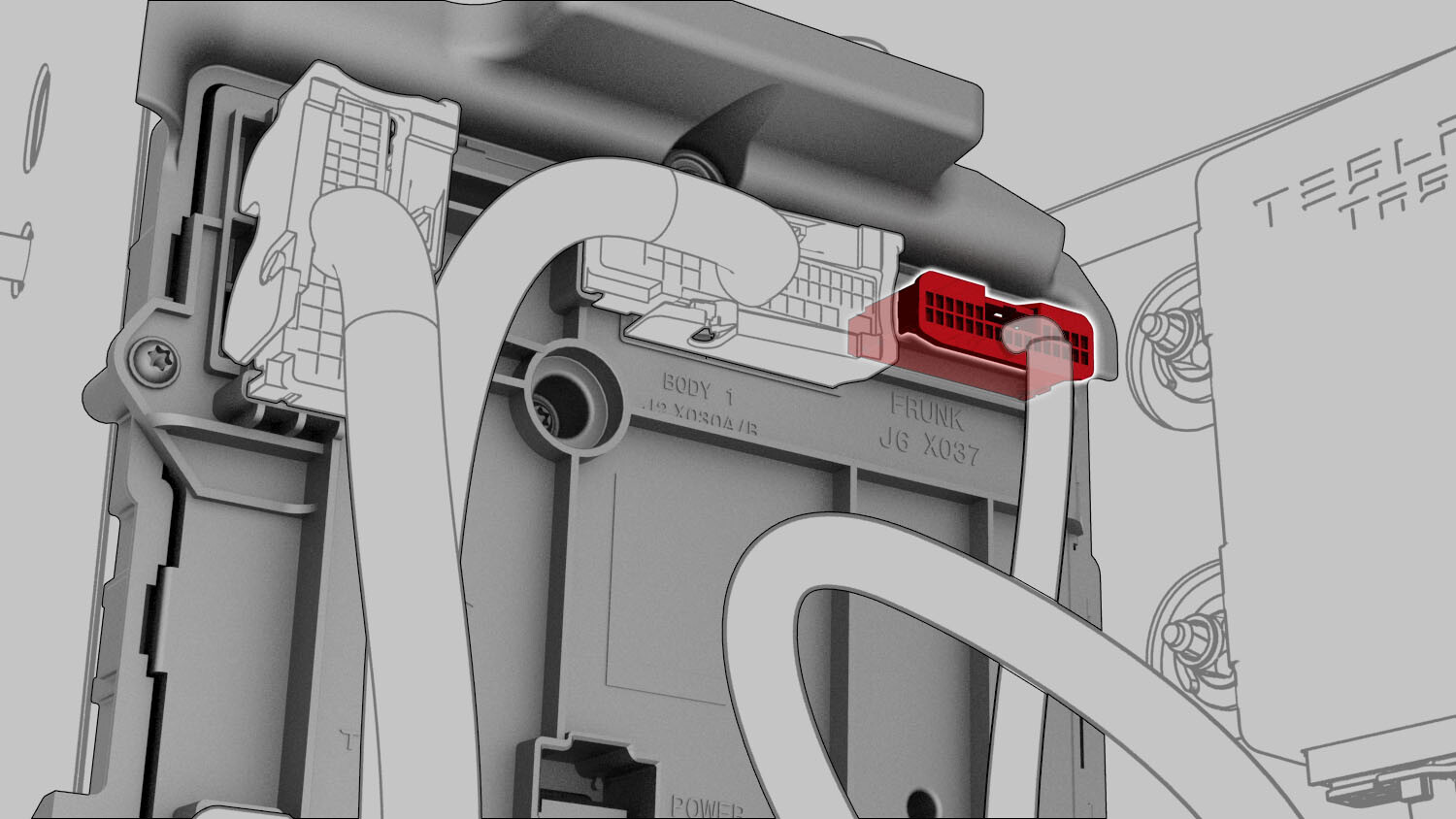

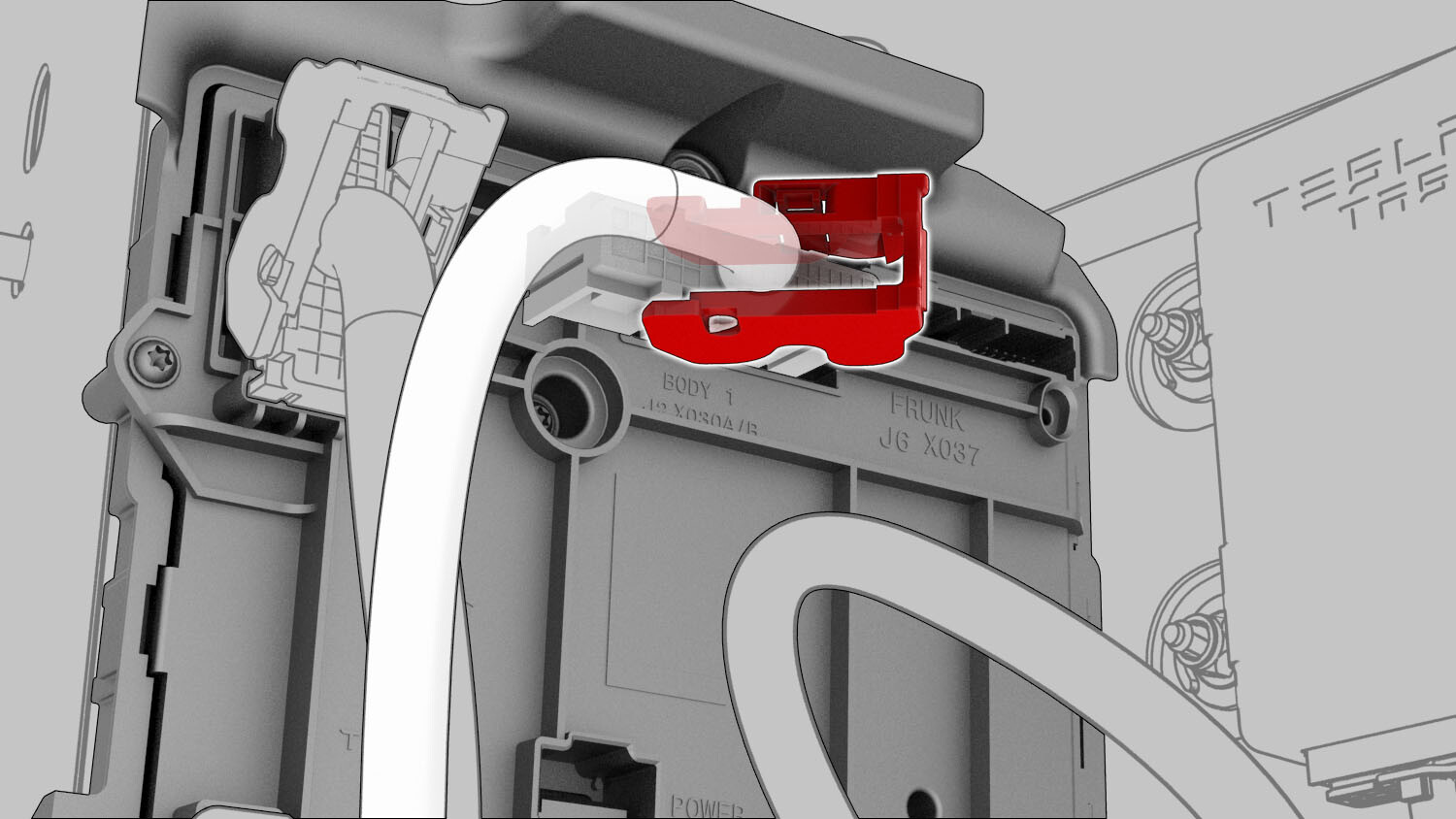

  22. 将 J6 前备箱前部储物连接器从左侧车身控制器模块上断开。
  23. 松开连接器锁，然后 J2车身电气连接器从左侧车身控制器模块上断开。

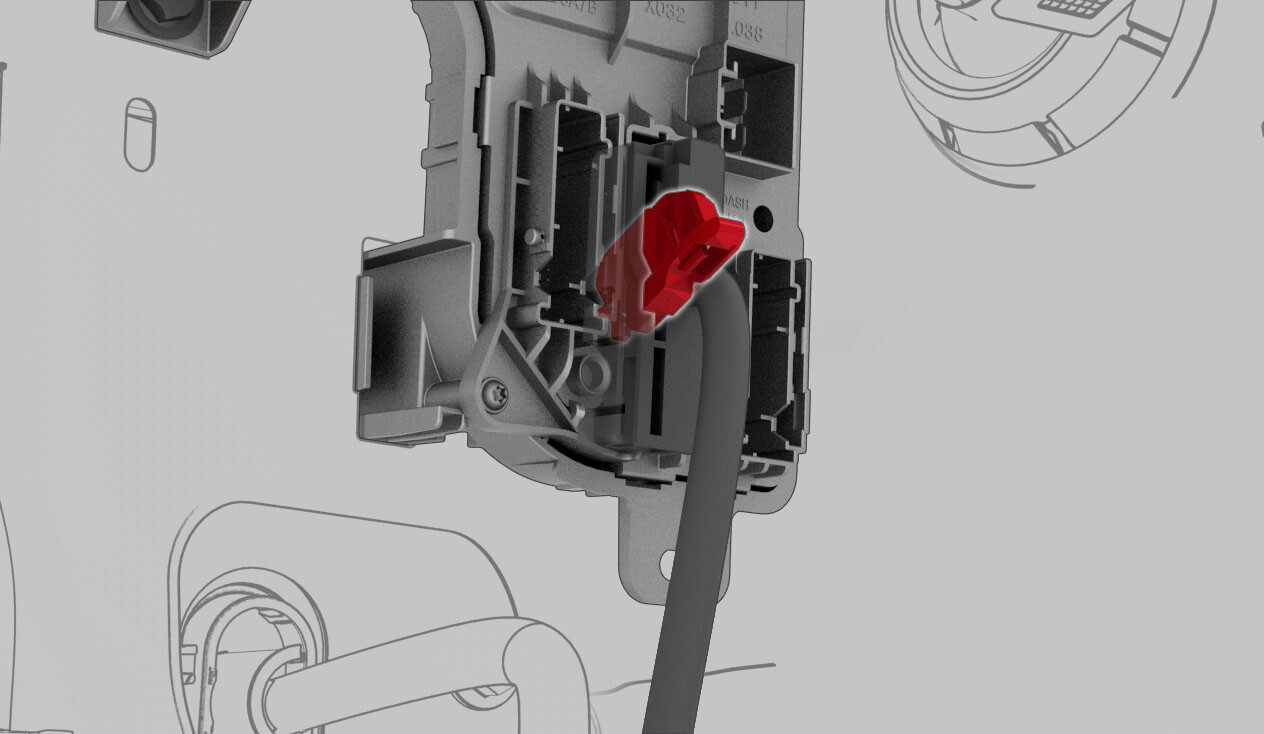

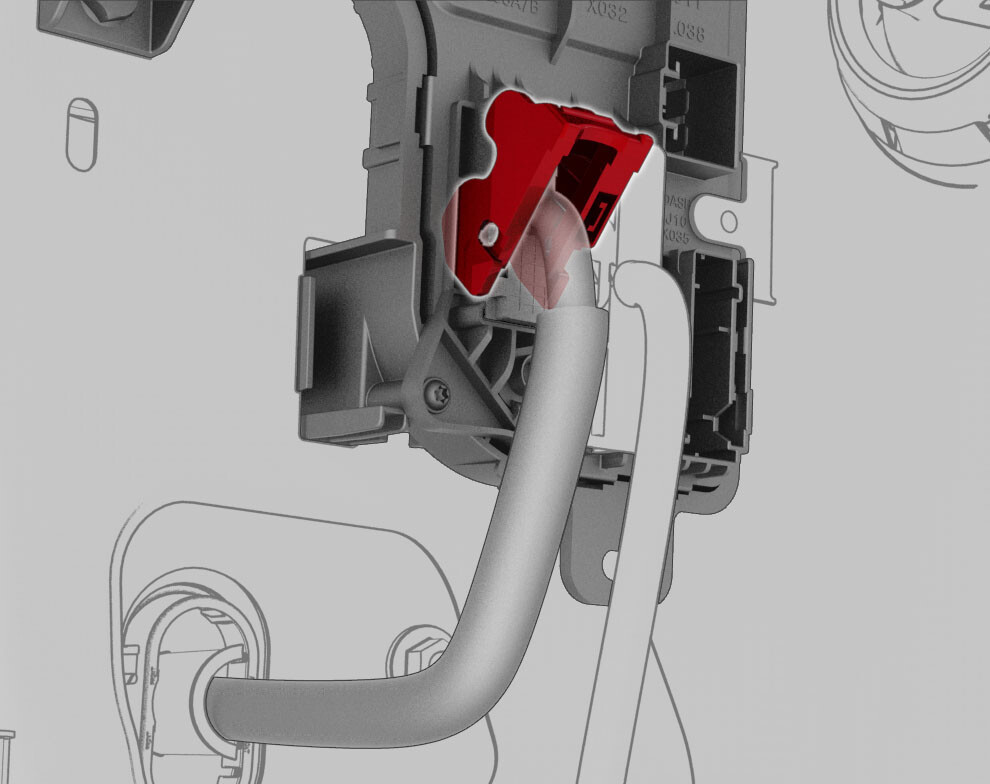

  24. 松开连接器锁，然后将 J4 车身连接器从左侧车身控制器模块上断开。
    Informational PurposesAn informational icon, calling your attention
    注
    使用遮蔽胶带将连接器标记为 “J4”，以避免在安装时连接错误的连接器。

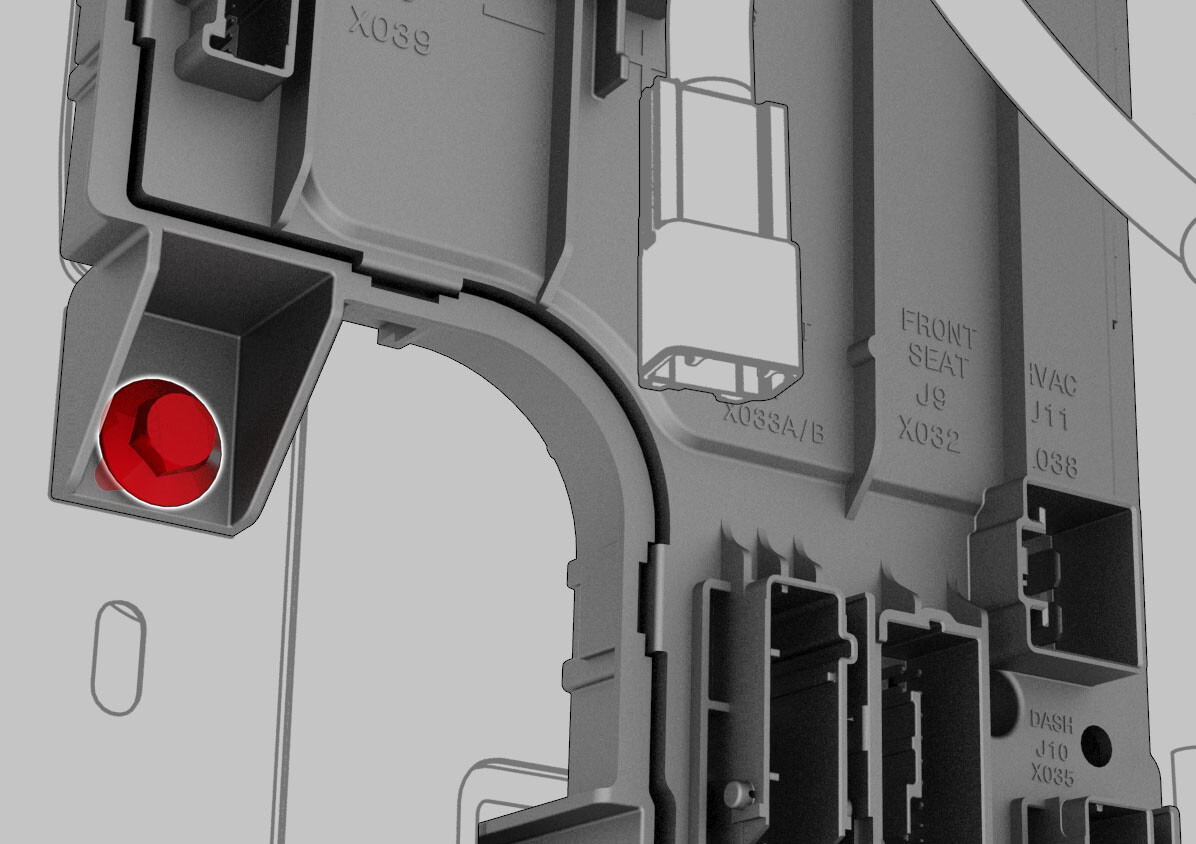

  25. 拆卸将左侧车身控制器模块固定到车辆的螺栓。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件

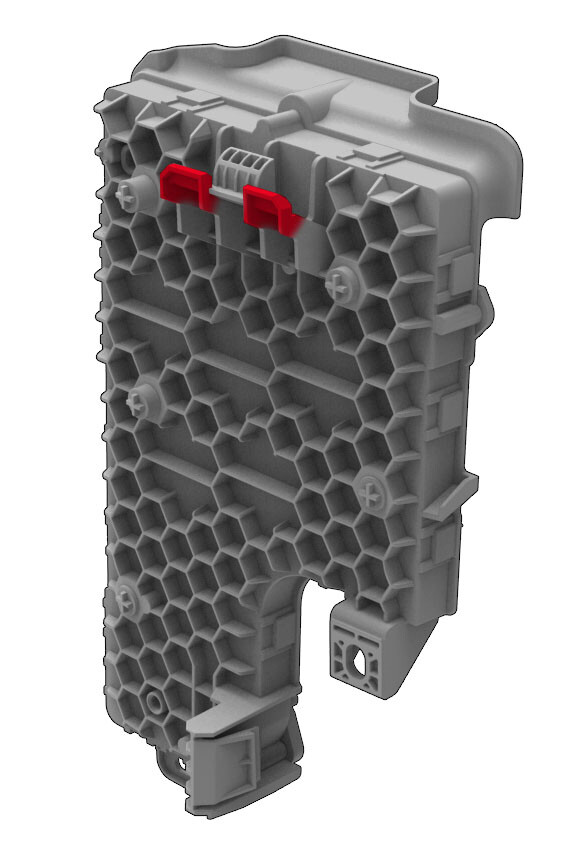

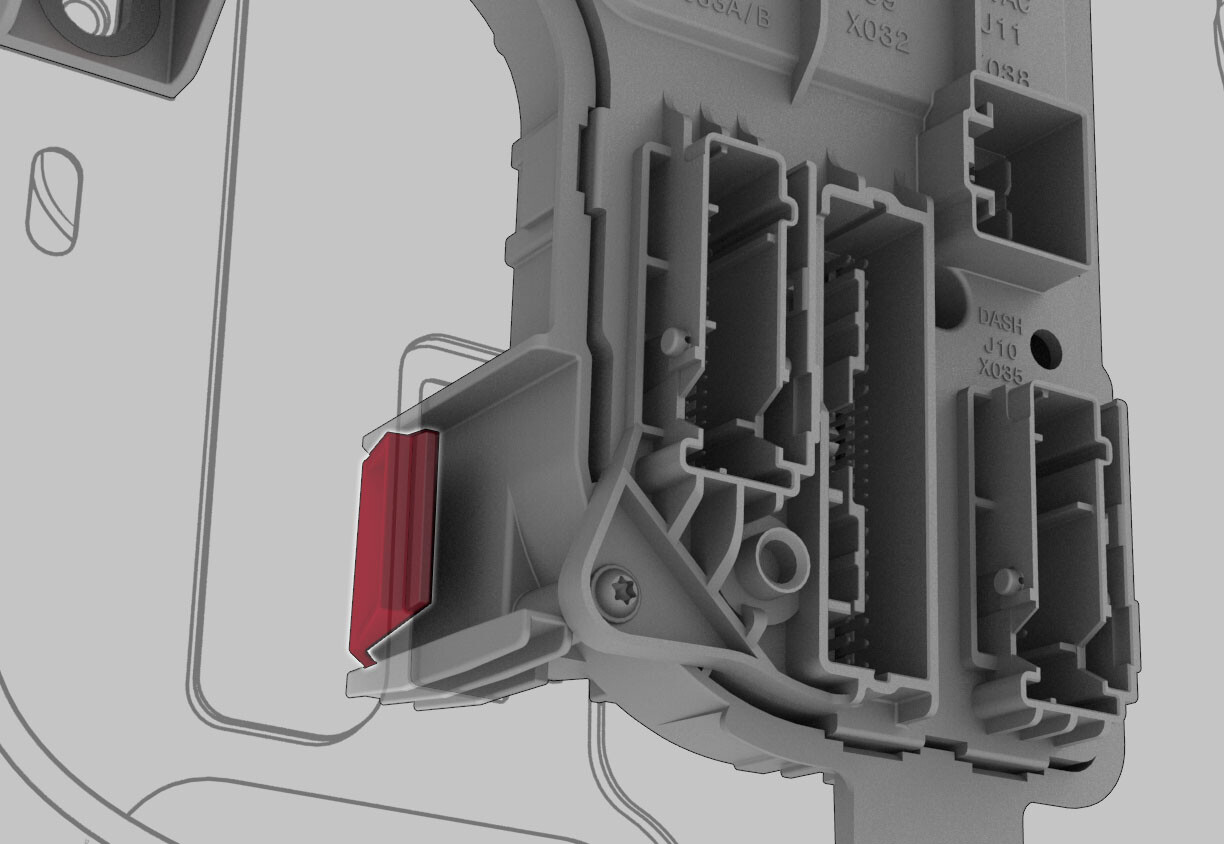

  26. 松开将左侧车身控制器模块固定到车辆的卡子，然后将模块向下滑以松开锁片。
  27. 将左侧车身控制器模块在仪表板下方移动，然后将从车辆上拆下。

安装

  1. 将左侧车身控制器模块置于仪表板支架下方的适当位置，然后将锁片放入 BIW 开口中。
  2. 将左侧车身控制器模块夹到车辆上。
  3. 安装将左侧车身控制器模块固定到车辆的螺栓。
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
  4. 将 J4 车身电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    务必连接拆卸期间标记的正确连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  5. 将 J2 车身电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  6. 将 J6 前备箱前部储物单元连接器连接到左侧车身控制器模块。
  7. 将 J5 车身电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  8. 将 J1 电源连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  9. 安装将前侧线束固定到左侧车身控制器模块的夹子。
  10. 将 J11 暖通空调 (HVAC) 电气连接器连接到左侧车身控制器模块。
  11. 将 J10 仪表板电气连接器安装到左侧车身控制器模块上，然后接合连接器锁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    务必连接拆卸期间标记的正确连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  12. 将 J9 驾驶位座椅电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  13. 将 J7 左前车门电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电气连接器完全就位。
  14. 安装将左侧车身线束固定到车身控制器模块区域的夹子（2 个）。
  15. 安装将电气线束固定到左侧车身控制器模块的夹子。
  16. 连接顶篷连接器。
  17. 将地毯展开回原位，然后安装将地毯固定到车辆的卡子。
  18. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。
  19. 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  20. 安装左侧面板处地毯。请参阅 侧板 - 中控台 - LH（拆卸和更换）
  21. 安装左前脚垫。
  22. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  23. 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  24. 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  25. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  26. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  27. 使用 Toolbox 3.0 与车辆相连。
    Informational PurposesAn informational icon, calling your attention
    注
    车辆连接集成到左侧脚部空间盖板中。
  28. 执行服务 CAN 重新部署。请参阅软件重新安装 - Toolbox。
  29. 在副驾位座椅就座，关闭右前车门。
  30. 在 Toolbox 中，点击Actions选项卡，然后在搜索字段中输入 “PROC_VCLEFT”。
  31. 点击PROC_VCLEFT_X_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode Plus: LowVoltage ➜ VCLEFT Post Replacement ➜ VCLEFT Post Replacement Procedure，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    在校准过程中，保持驾驶位座椅远离所有物体。
  32. 将副驾位座椅移回原位。
  33. 升起右前车窗，关闭右前车门。
  34. 断开笔记本电脑与车辆的连接。
  35. 将驾驶位座椅移回原位。
  36. 关闭左前车门。
  37. 通知客户他们的掀背车门开启高度已重置，请参考车主手册了解有关设置掀背车门开启高度的说明。
