校正代码 30010302 2.16 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

1. 举升并支撑车辆
   注

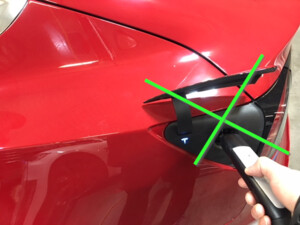

   确保车辆在升离地面前未处于充电状态，将空气悬架设置为“Jack 模式”（如有配备）

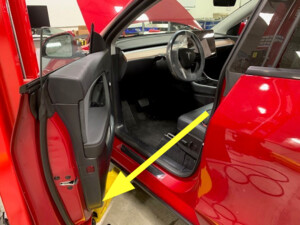

2. 打开左前车门

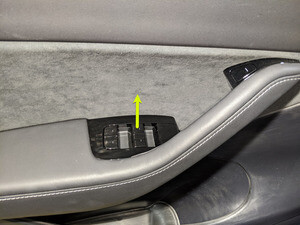

3. 降下左前车窗

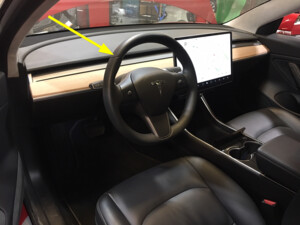

4. 回正方向盘

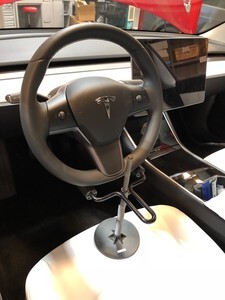

5. 将方向盘锁入位
   注

   防止座椅受损

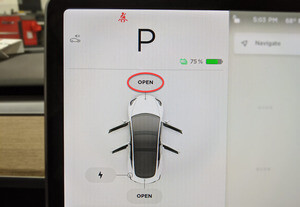

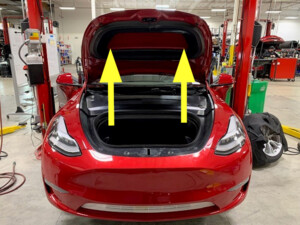

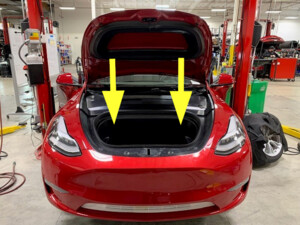

6. 打开前备箱盖

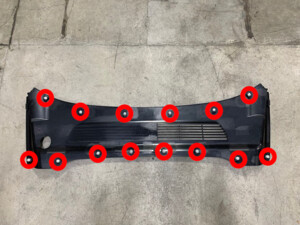

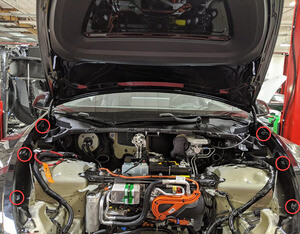

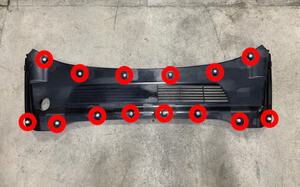

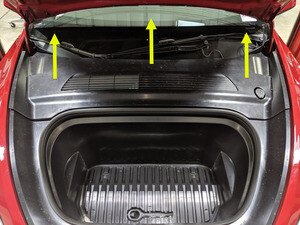

7. 拆卸后挡板
   注

   14 个卡子

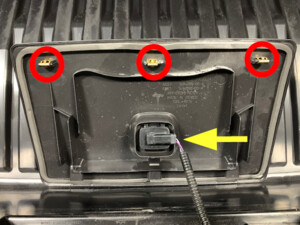

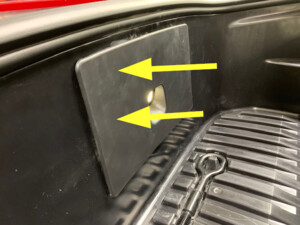

8. 拆卸检修盖板
   注

   3 个卡子，1 个连接器

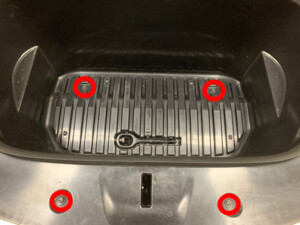

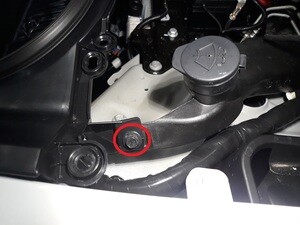

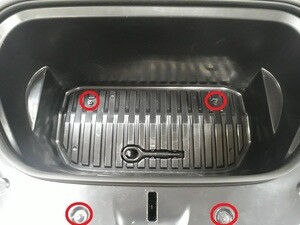

9. 拆卸用于固定前备箱总成的紧固件
   注

   5 个螺栓，10 毫米，5 Nm；新款车可能加装了 1 个将前备箱固定到储液罐颈部的推拉式卡子





10. 将前备箱总成从车辆上拆下
    注

    6 个卡子；更换损坏或丢失的卡子

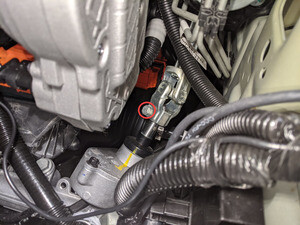

11. 拆卸将转向机总成固定到中间轴总成的螺栓
    注

    1 个螺栓，13 毫米，18 Nm

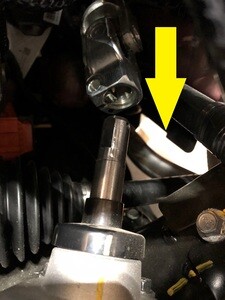

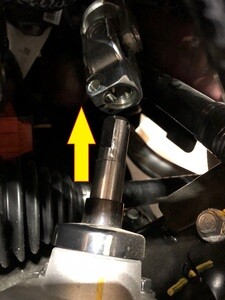

12. 向上滑动电动转向柱，将其从转向机总成上拆下

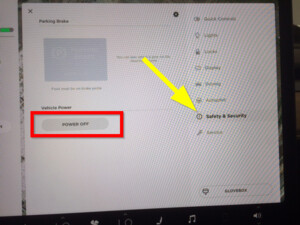

13. 在中央显示器上关闭车辆电源
    注

    操作如下：Controls > Safety & Security > Vehicle Power > Power Off

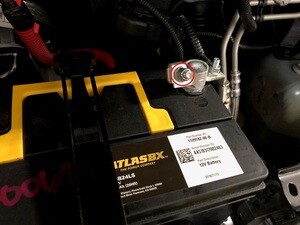

14. 断开 12V 负极端子和紧急响应回路
    注

    1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，确保所有电路完全放电

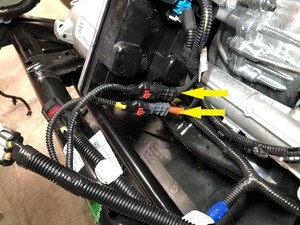

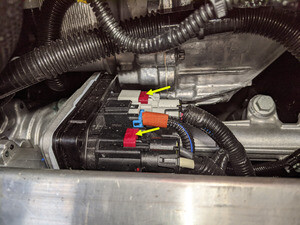

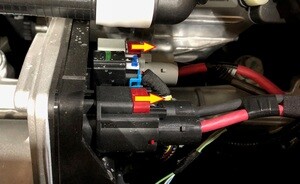

15. 断开转向机总成连接器
    注

    2 个连接器；两级连接器；滑动红色锁片进行解锁，然后按住连接器释放装置将其断开

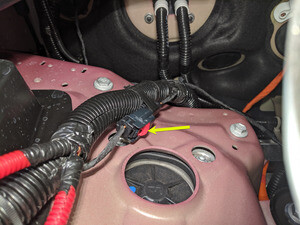

16. 断开转向机构总成上的逻辑连接器
    注

    2 个锁定连接器；切勿向下按红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器

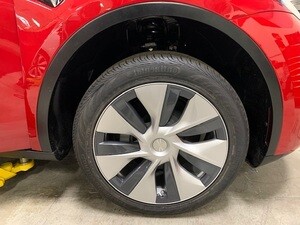

17. 拆卸左前轮毂盖
    注

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖



18. 拆卸右前轮毂盖
    注

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖

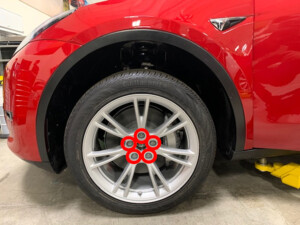

19. 松开右前轮毂
    注

    5 个螺母，21 毫米，175 Nm



20. 松开左前轮毂
    注

    5 个螺母，21 毫米，175 Nm

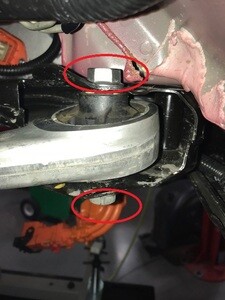

21. 部分升起车辆，然后将举升机降落至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾





22. 拆卸左前轮毂
    注

    5 个螺母，21 毫米，175 Nm

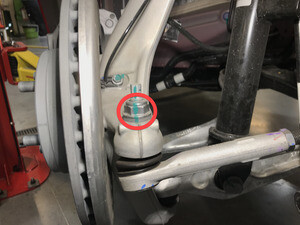

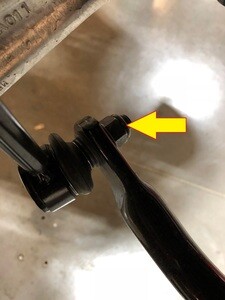

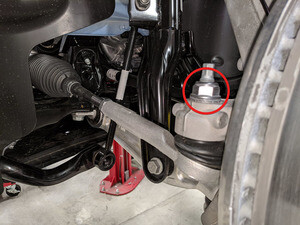

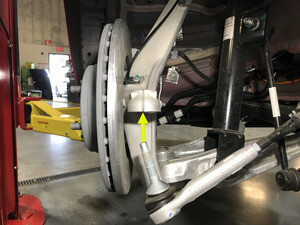

23. 拆下将左横拉杆球头固定到转向节的螺母
    注

    1 个自锁螺母，22 毫米，180 Nm；拆下后弃用

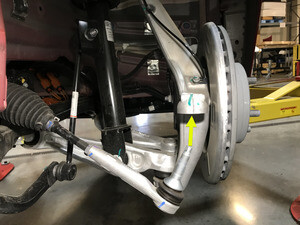

24. 将左横拉杆球头从转向节上拆下

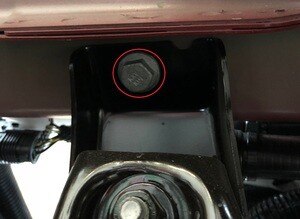

25. 拆卸右前轮毂
    注

    5 个螺母，21 毫米，175 Nm



26. 拆下将右横拉杆球头固定到转向节的螺母
    注

    1 个自锁螺母，22 毫米，180 Nm；拆下后弃用



27. 将右横拉杆球头从转向节上拆下



28. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

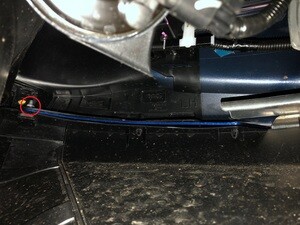

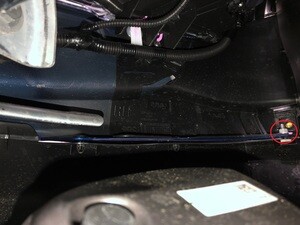

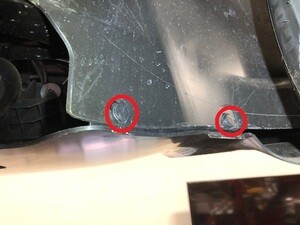

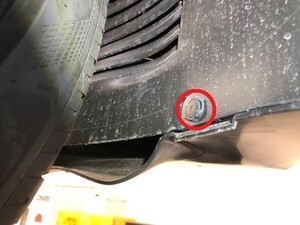

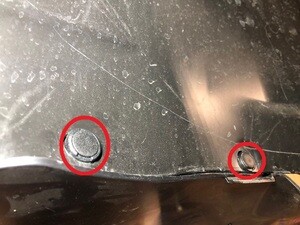

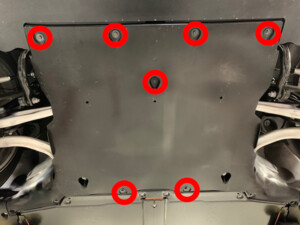

29. 从前流线型护板上拆下外侧紧固件
    注

    7 个螺栓，10 毫米，5 Nm

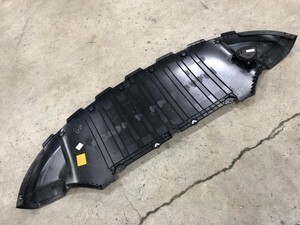

30. 拆卸剩余螺母，然后从车辆上拆下前流线型护板
    注

    2 个螺母，15 毫米，5 Nm



31. 拆下将前裙板固定到 LH 轮毂内衬的夹子
    注

    3 个卡子





32. 拆下将前裙板固定到 RH 轮毂内衬的夹子
    注

    3 个卡子

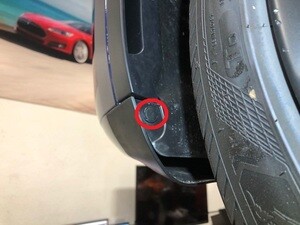

33. 拆下将前裙板 RH 角固定到前饰板的螺母
    注

    1 个螺母，10 毫米，3 Nm



34. 拆下将前裙板 RH 角固定到前饰板的夹子
    注

    2 个夹子



35. 拆下将前裙板 LH 角固定到前饰板的螺母
    注

    1 个螺母，10 毫米，3 Nm



36. 拆下将前裙板 LH 角固定到前饰板的夹子

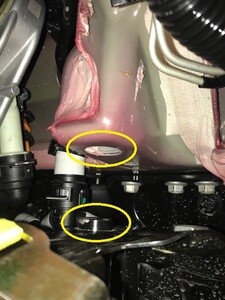

    注

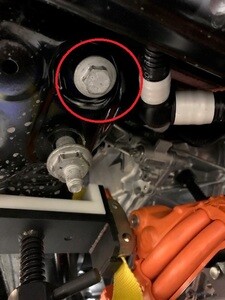

    2 个夹子

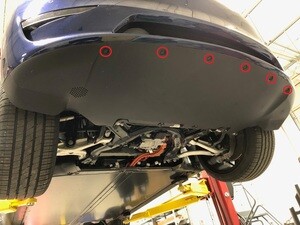

37. 拆卸将前裙板固定到前饰板的卡子，然后拆下前裙板
    注

    6 个夹子，建议请助手帮忙

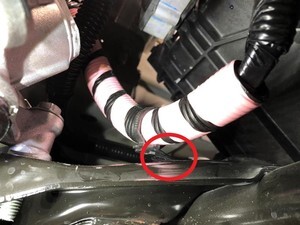

38. 从副框架上拆下 FDU 旁路软管夹子
    注

    1 个卡子

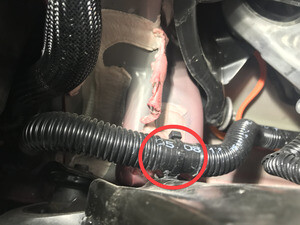

39. 拆下将前部线束固定到前副框架的夹子
    注

    1 个卡子



40. 断开喇叭总成上的连接器
    注

    2 个连接器

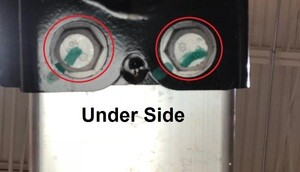

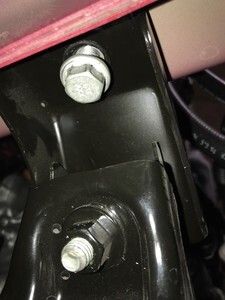

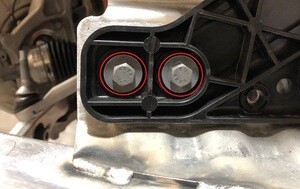

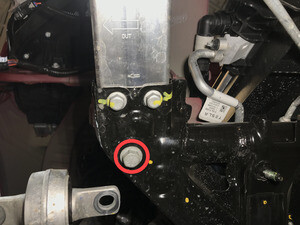

41. 拆下将前端支架固定到左前副车架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm



42. 拆下将前端支架固定到右前副车架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm

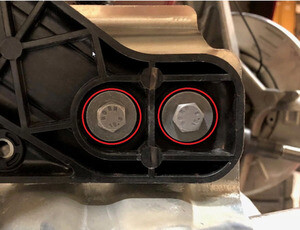

43. 松开将前副车架固定到左前副车架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm；这样有助于安装副车架



44. 松开将前副车架固定到右前副车架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm；这样有助于安装副车架

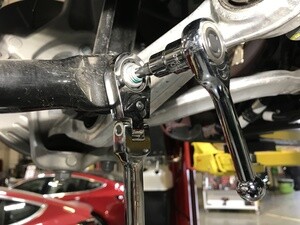

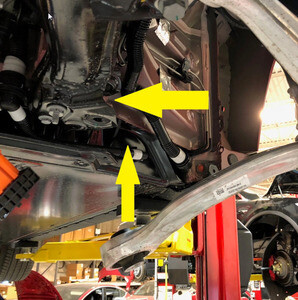

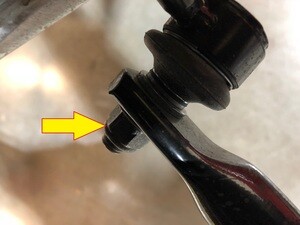

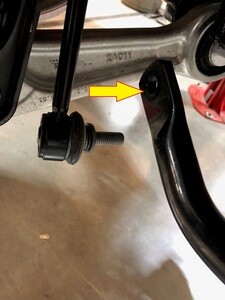

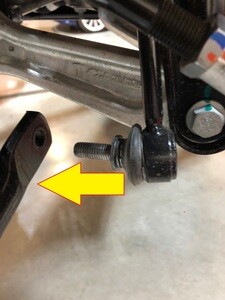

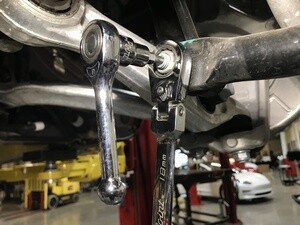

45. 拆下将前平衡杆连杆固定到左前平衡杆的螺母
    注

    1 个自锁螺母，18 毫米，98 Nm；用 T40 反向固定球头；拆下后弃用

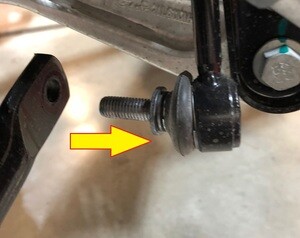

46. 将左前平衡杆连杆总成移到一旁
    注

    为了获得拆下末端连杆所需的正确角度，可能需要将平衡杆向上/向下移动



47. 拆下将前平衡杆固定到右前平衡杆连杆总成的螺母
    注

    1 个自锁螺母，18 毫米，98 Nm；用 T40 反向固定球头；拆下后弃用



48. 将右前平衡杆连杆总成移到一旁
    注

    可能需要向下拉平衡杆，以便分离末端连杆

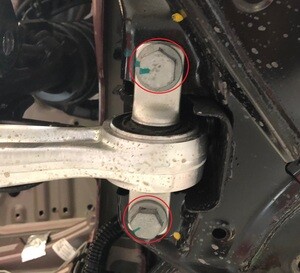

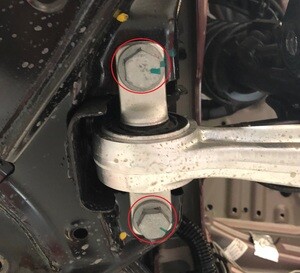

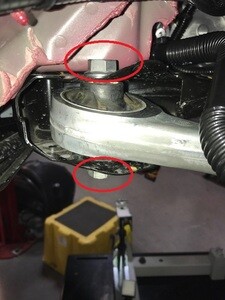

49. 拆卸将左前下方柔性连杆固定到前副车架的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm





50. 将左前下方柔性连杆移至一旁

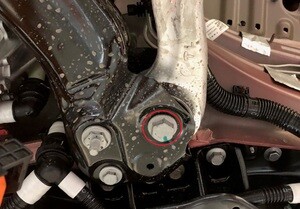

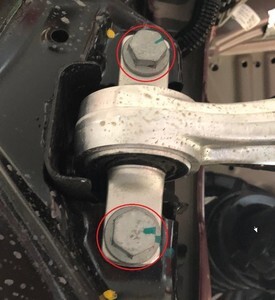

51. 拆卸并弃置将左前下方横向连杆固定到前副车架的螺栓
    注

    2 个螺栓，21 毫米，135 Nm

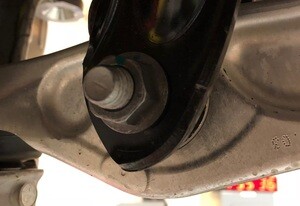

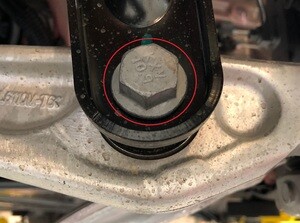

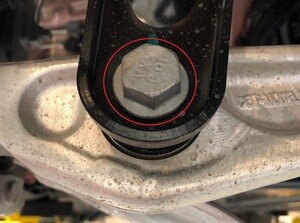

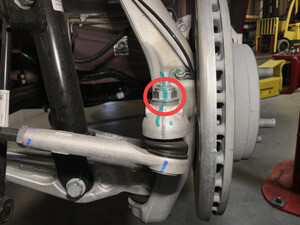

52. 拆卸将左侧支柱固定到左前下横向连杆的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm

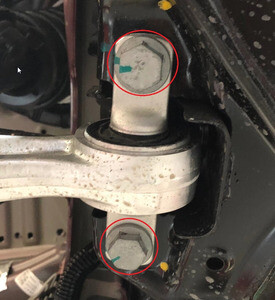

53. 拆卸将右前下方柔性连杆固定到前副车架的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm





54. 将右前下方柔性连杆移至一旁



55. 拆卸并弃置将右前下方横向连杆固定到前副车架的螺栓
    注

    2 个螺栓，21 毫米，135 Nm



56. 拆卸将右支柱固定到下方控制臂的螺栓和螺母，然后将右前下方横向连杆移到一旁
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm

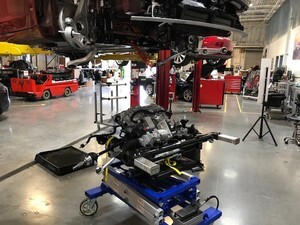

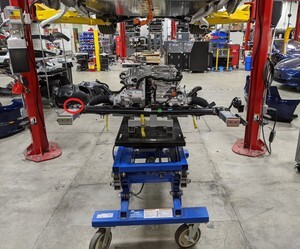

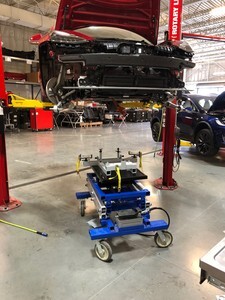

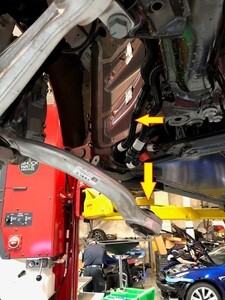

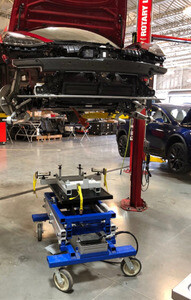

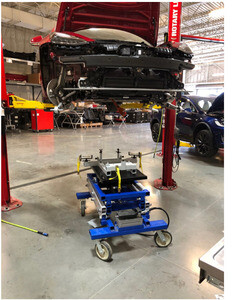

57. 将副车架举升工具移动到前副车架区域下方

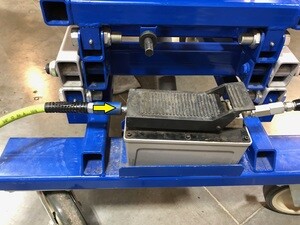

58. 将供气装置连接到副车架举升工具

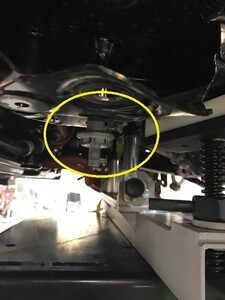

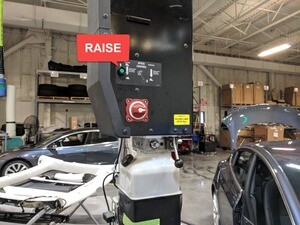

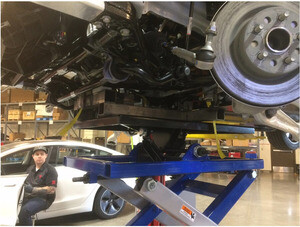

59. 放置副车架举升工具，撑起前副车架
    注

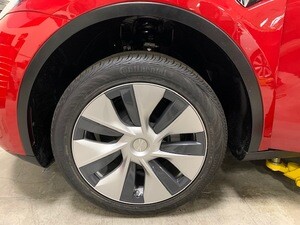

    建议寻求他人协助；将副车架锁定到副车架举升工具；请务必将两个导件对齐

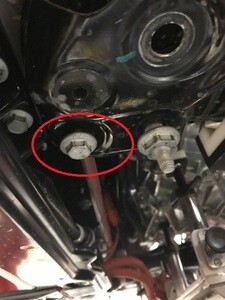

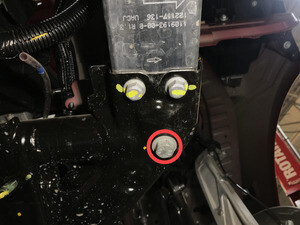

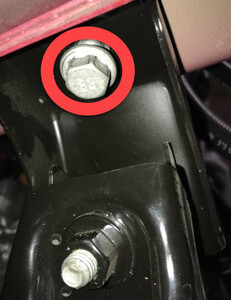

60. 拆下将左侧中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用



61. 拆卸将右侧中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用

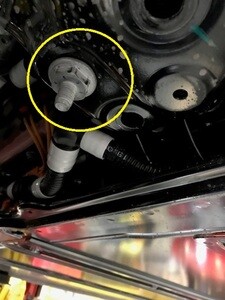

62. 拆卸将前副车架前部固定到车身的左侧螺栓
    注

    1 个螺栓，18 毫米，72 Nm；拆下后弃用



63. 拆卸将前副车架前部固定到车身的右侧螺栓
    注

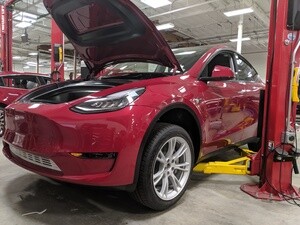

    1 个螺栓，18 毫米，72 Nm；拆下后弃用



64. 拆卸将前副车架后部固定到车身的左侧小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用

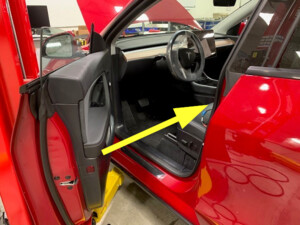

65. 拆卸将前副车架后部固定到车身的右侧小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用

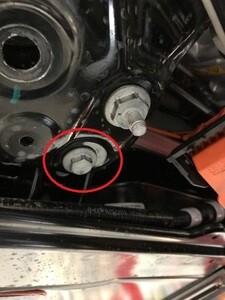

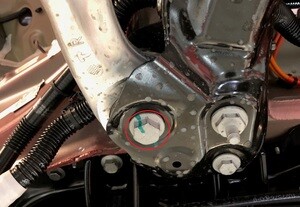

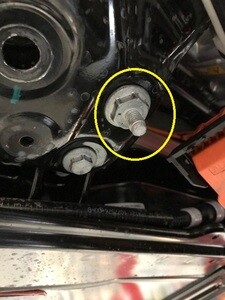

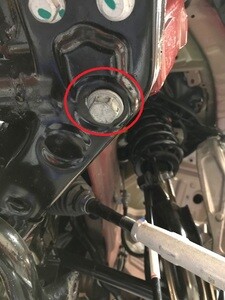

66. 拆卸将前副车架后部固定到车身的左侧大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；拆下后弃用



67. 拆卸将前副车架后部固定到车身的右侧大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；拆下后弃用

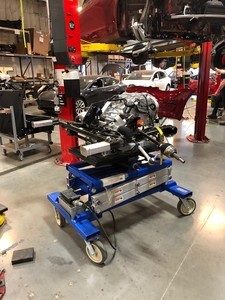

68. 从车辆上降下副车架
    注

    建议寻求他人协助

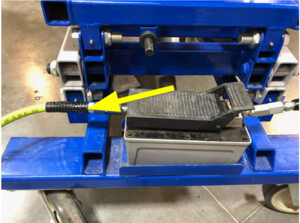

69. 从副车架举升工具上断开供气装置



70. 从车辆下方移开副车架举升工具



71. 拆卸将转向机总成固定到前副车架的外侧螺栓
    注

    2 个螺栓，15 毫米，27 Nm

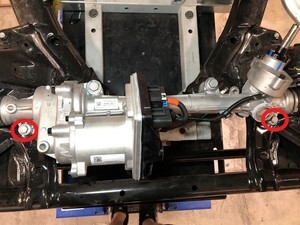

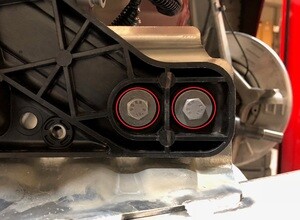

72. 拆卸将转向机总成固定到前副车架的内侧螺栓
    注

    2 个螺栓，18 毫米，75 Nm



73. 从前副车架上拆下转向机总成

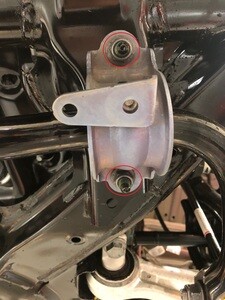

74. 拆下将前平衡杆固定到前副车架的左侧螺母
    注

    2 个耐落螺母，15 毫米，35 Nm；拆下后弃用；建议寻求他人协助

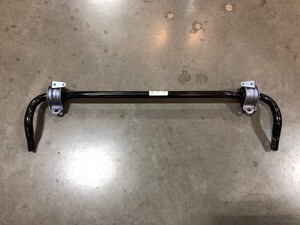

75. 拆下将前平衡杆固定到前副车架的右侧螺母，然后从车辆上拆下前平衡杆
    注

    2 个耐落螺母，15 毫米，35 Nm；拆下后弃用；建议寻求他人协助





76. 拆下将前副车架固定到左前副车架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm





77. 拆下将前副车架固定到右前副车架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm





78. 拆下将喇叭总成固定到前副车架的螺栓
    注

    1 个螺栓，10 毫米，12 Nm



79. 拆下将前副车架固定到副车架夹具的固定带
    注

    3 个固定带



80. 从副车架举升工具上拆下前副车架
    注

    建议寻求他人协助

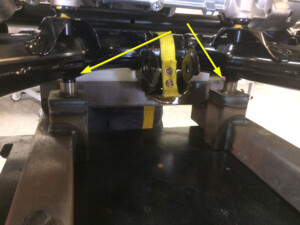

81. 将前副车架放置到副车架举升工具上
    注

    建议请助手帮忙；确保 2 个导件对齐



82. 安装将前副车架固定到副车架举升工具的固定带
    注

    3 个固定带



83. 安装将喇叭总成固定到前副车架的螺栓
    注

    1 个螺栓，10 毫米，12 Nm

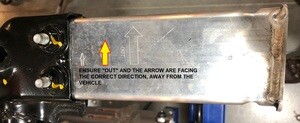

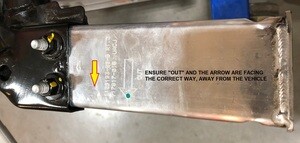

84. 预装将左前副车架防撞罐总成固定到前副车架的螺栓
    注

    2 个螺栓，15 毫米，53 Nm



85. 预装将前副车架固定到右前副车架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm



86. 将前平衡杆放置到前副车架上，然后安装将其固定到副车架的右侧螺母
    注

    2 个耐落螺母，15 毫米，35 Nm；建议请助手帮忙；安装新耐落螺母；用油性记号笔标记





87. 安装将前平衡杆固定到前副车架的左侧螺母
    注

    2 个耐落螺母，15 毫米，35 Nm；安装新耐落螺母；用油性记号笔标记



88. 将转向机总成放置到前副车架上以便安装



89. 预装将转向机总成固定到前副车架的内侧螺栓
    注

    2 个螺栓，18 毫米，75 Nm



90. 安装将转向机总成固定到前副车架的外侧螺栓
    注

    2 个螺栓，15 毫米，27 Nm



91. 紧固将转向机总成固定到前副车架的内侧螺栓
    注

    1 个螺栓，18 毫米，75 Nm



92. 在车辆下方放置举升工具和副车架，以备安装



93. 将供气装置连接到副车架举升工具



94. 升起支撑工具，直至前副车架接触到车身
    注

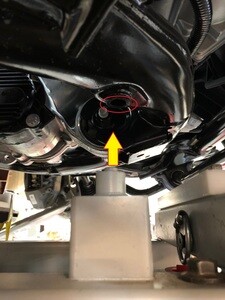

    建议请助手帮忙；在将举升机升到位的过程中，引导电机支座衬套进入电机支座隔离器；确保副车架上的后定位销对齐





95. 预装将前副车架后部固定到车身的右侧大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；安装新螺栓



96. 预装将前副车架后部固定到车身的左侧大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；安装新螺栓



97. 预装将前副车架后部固定到车身的右侧小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；安装新螺栓



98. 预装将前副车架后部固定到车身的左侧小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；安装新螺栓



99. 预装将前副车架前部固定到车身的右侧螺栓
    注

    1 个螺栓，18 毫米，72 Nm；安装新螺栓；根据需要调节副车架举升工具



100. 预装将前副车架前部固定到车身的左侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm；安装新螺栓；根据需要调节副车架举升工具



101. 预装将右侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm；安装新螺栓



102. 预装将左侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm；安装新螺栓



103. 预装将前端支架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm



104. 预装将前端支架固定到左前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm



105. 紧固将前副车架后部固定到车身的右侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm



106. 紧固将前副车架后部固定到车身的左侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm



107. 紧固将前副车架后部固定到车身的右侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm



108. 紧固将前副车架后部固定到车身的左侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm



109. 紧固将前副车架前部固定到车身的右侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm



110. 紧固将前副车架前部固定到车身的左侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm



111. 紧固将右侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm





112. 紧固将左侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm



113. 紧固将前副车架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，15 毫米，53 Nm



114. 紧固将左前副车架防撞罐总成固定到前副车架的螺栓
     注

     2 个螺栓，15 毫米，53 Nm



115. 紧固将前端支架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm



116. 紧固将前端支架固定到左前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm

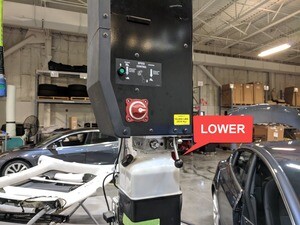

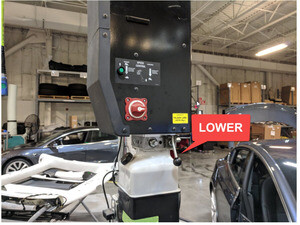

117. 从车辆上降下副车架举升工具
     注

     从前副车架上解锁副车架举升工具



118. 从副车架举升工具上断开供气装置



119. 从车辆上拆下副车架举升工具



120. 安装右前下方横向连杆，然后预装将右侧支柱固定到下方控制臂的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm



121. 预装新的将右前下方横向连杆固定到前副车架的螺栓
     警告

     仅可安装零件号为 PN 1109912-00-B（中国 1109912-99-B）或更高版本的螺栓，这些螺栓螺纹上涂抹了螺纹胶。

     注

     2 个螺栓，21 毫米，135 Nm；建议视需要寻求他人协助；使用冲头工具对齐紧固件



122. 将右前下方柔性连杆安装到前副车架上



123. 安装将右前下方柔性连杆固定到前副车架的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm；建议视需要寻求他人协助



124. 紧固将右前下方横向连杆固定到前副车架的螺栓
     注

     2 个螺栓，21 毫米，135 Nm；建议视需要寻求他人协助；使用冲头工具对齐紧固件



125. 安装左前下方横向连杆，然后预装将左侧支柱固定到下方横向连杆的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm



126. 预装新的将左前下方横向连杆固定到前副车架的螺栓
     警告

     仅可安装零件号为 PN 1109912-00-B（中国 1109912-99-B）或更高版本的螺栓，这些螺栓螺纹上涂抹了螺纹胶。

     注

     2 个螺栓，21 毫米，135 Nm；建议视需要寻求他人协助；使用冲头工具对齐紧固件



127. 将左前下方柔性连杆安装到前副车架上



128. 安装将左前下方柔性连杆固定到前副车架的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm；建议视需要寻求他人协助



129. 紧固将左前下方横向连杆固定到前副车架的螺栓
     注

     2 个螺栓，21 毫米，135 Nm



130. 将右前平衡杆连杆总成放置到前平衡杆上
     注

     可能需要向下拉平衡杆，以便接合末端连杆



131. 安装将前平衡杆固定到右前平衡杆连杆总成的螺母
     注

     1 个自锁螺母，18 毫米，98 Nm；安装新自锁螺母；用 T40 反向固定球头；用油性记号笔标记



132. 将左前平衡杆连杆总成放置到前平衡杆上
     注

     可能需要向下拉平衡杆，以便接合末端连杆



133. 安装将前平衡杆连杆固定到左前平衡杆的螺母
     注

     1 个自锁螺母，18 毫米，98 Nm；安装新自锁螺母；用 T40 反向固定球头；用油性记号笔标记



134. 连接喇叭总成连接器
     注

     2 个连接器



135. 将 FDU 旁路软管夹子安装到前副框架上
     注

     1 个卡子



136. 安装将前部线束固定到前副框架的夹子
     注

     1 个卡子



137. 将前裙板放到前饰板上，然后安装将前裙板固定到前饰板的卡子
     注

     6 个夹子，建议请助手帮忙



138. 安装将前裙板 LH 角固定到前饰板的夹子
     注

     2 个夹子



139. 安装将前裙板 LH 角固定到前饰板的螺母
     注

     1 个螺母，10 毫米，3 Nm



140. 安装将前裙板 RH 角固定到前饰板的夹子
     注

     2 个夹子



141. 安装将前裙板 RH 角固定到前饰板的螺母
     注

     1 个螺母，10 毫米，3 Nm



142. 安装将前裙板固定到 LH 轮毂内衬的夹子
     注

     3 个卡子





143. 安装将前裙板固定到 RH 轮毂内衬的夹子
     注

     3 个卡子





144. 将前流线型护板放置到车辆上，然后安装螺母
     注

     2 个螺母，15 毫米，5 Nm

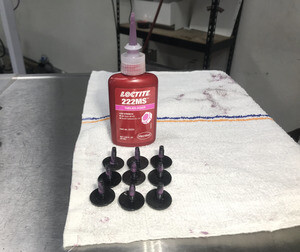

145. 在前流线型护板螺栓上涂抹 Loctite 222，然后将外侧紧固件安装到前流线型护板上
     注

     7 个螺栓，10 毫米，5 Nm

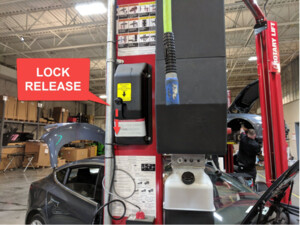

146. 部分降下车辆并设定至锁止位
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度





147. 将右前横拉杆球头放置到右前转向节上



148. 安装将右前横拉杆球头固定到右前转向节的螺母
     注

     1 个自锁螺母，22 毫米，180 Nm；安装新自锁螺母



149. 将左侧横拉杆球头放置到左前转向节上



150. 安装将左前横拉杆球头固定到左前转向节的螺母
     注

     1 个自锁螺母，22 毫米，180 Nm；安装新自锁螺母



151. 安装右前轮毂
     注

     5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具



152. 安装左前轮毂
     注

     5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具



153. 降下车辆，直至轮胎接触到地面
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如







154. 紧固右前轮毂
     注

     5 个螺母，21 毫米，175 Nm



155. 紧固左前轮毂
     注

     5 个螺母，21 毫米，175 Nm



156. 安装右前轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐



157. 安装左前轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐



158. 连接转向机总成连接器
     注

     2 个锁定连接器；接合锁片



159. 将逻辑连接器连接到转向机构总成
     注

     2 个连接器；接合锁片



160. 向下滑动中间轴总成，将其安装到转向机总成上
     注

     确保中间轴对齐并且完全就位；建议视需要寻求他人协助，将轴与转向机对齐



161. 安装将中间轴总成固定到转向机总成的螺栓
     注

     1 个螺栓，13 毫米，18 Nm



162. 连接紧急响应回路和 12V 负极端子
     注

     1 个螺母，10 毫米，6 Nm，1 个连接器；首先连接紧急响应回路，然后再连接 12V 电池，以避免损坏汽车电脑





163. 将前备箱总成安装到车辆中
     注

     6 个卡子；更换损坏或丢失的卡子



164. 安装用于固定前备箱总成的紧固件
     注

     5 个螺栓，10 毫米，5 Nm；新款车可能加装了 1 个将前备箱固定到清洗器储液罐颈部的推拉式卡子





165. 安装维修盖板
     注

     3 个卡子，1 个连接器

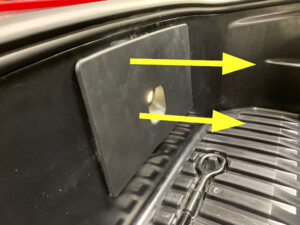

166. 安装后挡板
     注

     14 个卡子；固定前备箱后围，防止其在接合前部卡子时弯曲





167. 关闭前备箱盖

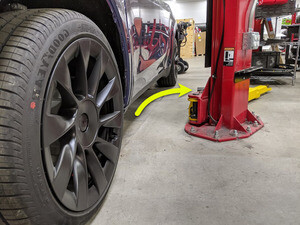

168. 将车辆驶离举升机
     注

     完全降下举升架臂，如果需要，将其从车辆下部移走；将悬架退出“Jack 模式”（如有配备）



169. 拆卸方向盘托架



170. 升起左前车窗



171. 关闭左前车门

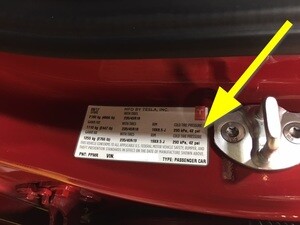

172. 检查胎压
     注

     4 个轮胎；根据需要设置到规格范围内；参考位于驾驶位 B 柱上的“轮胎和负载信息”标签



173. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
