压缩机 - 机油量未知（欧洲、中东和非洲）（拆卸和更换）
校正代码
18203932 2.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 6 月 20 日：添加了 Sanden 类型压缩机的压缩机重量（包括机油）。
- 2023 年 4 月 5 日：更新了空调机油规格中要用于 液体和容量 的空调机油类型。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
警告
Model Y 温度管理部件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。
警告
更换空调压缩机时，必须检查接收器干燥机中的干燥剂袋，以确认因压缩机故障产生的碎屑是否已进入系统。请参阅干燥剂（拆卸和更换）。如果需要更换干燥剂袋，请参阅空调制冷剂（机油量未知）（回收、冲洗和重新加注）。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将低压管固定到空调压缩机的螺母 |
 22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 将高压管固定到空调压缩机的螺母 |
 22 Nm (16.2 lbs-ft) |
|
重复使用 |
拆卸
- 设置空调机。
-
使用两个带有耐落螺母的 8mm 螺栓将冲洗套件连接到 Waeco 空调机。
-
打开全部四个车门，降下所有车窗，然后向前移动前排座椅。
注锁闭后车门以防断电后意外关闭。
- 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 启用“维护模式增强版”。请参阅维护模式增强版。
- 在触摸屏上，选择，然后选择Start Thermal Fill Drain (Refrigerant Only)。
- 从触摸屏关闭车辆电源。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
-
将空调机软管耦合器连接到车辆，然后执行空调制冷剂回收。
注将耦合器连接到下部和上部接口，顺时针旋转打开耦合器。回收完毕后，记下制冷剂和机油的回收量。如果排出的油量超过 30 毫升，请参阅排油损失图。注继续此程序，同时回收制冷剂。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆卸 12V 电池。请参阅12V/低压电池（拆卸和更换）。
-
松开将冷却液软管固定到 12V 电池支架的卡子（4 个）。
-
从 12V 电池支架上拆下后部电池系紧带。
注12V 电池支架还可用作空调压缩机支架。
-
松开将 12V 电池通风管固定到电池支架的卡子。
- 完成制冷剂回收后，从车上的高压和低压空调接口拆下空调机软管。
-

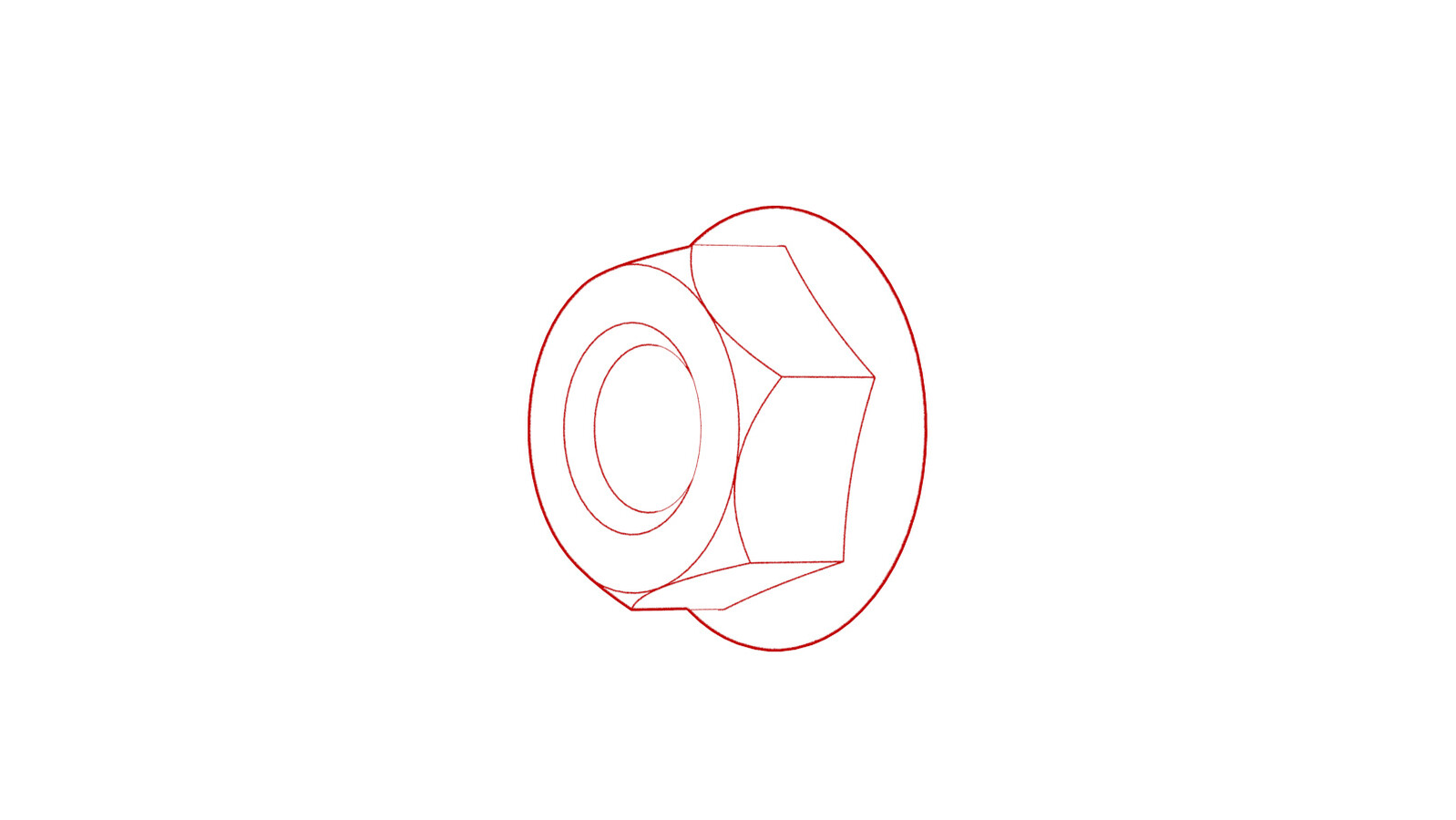

拆下将低压接头固定到空调压缩机的螺母（扭矩为 22 Nm）。
提示： 推荐使用以下工具：
- 13 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拆卸将高压接头固定到空调压缩机的螺母（扭矩为 22 Nm），然后将软管总成置于一旁。
提示： 推荐使用以下工具：
- 13 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将蓝色软管管嘴与低压适配器单元相连。

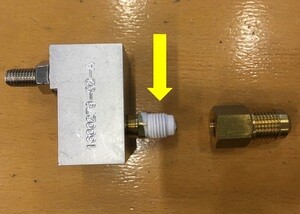

注在 1600279-02-A 适配器单元上粘贴适量铁氟龙胶带。
-
将直线管路 R1234yf 管嘴与高压适配器单元相连。

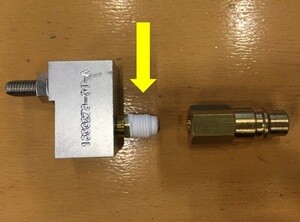

注在 1600279-01-A 适配器单元上粘贴适量铁氟龙胶带。
-

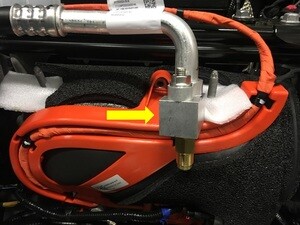

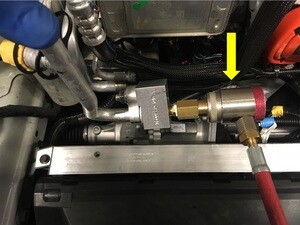

安装将低压适配器单元固定到空调压缩机低压管的螺母（扭矩为 22 Nm）。
注安装前，请检查 O 型环，如需要请更换。
-
安装将高压适配器单元固定到空调压缩机高压管的螺母（扭矩为 22 Nm）。
注安装前，请检查 O 型环，如需要请更换。
-

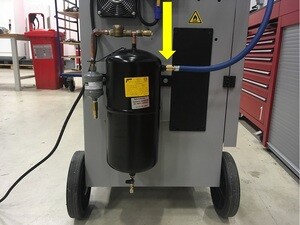

将 3/8 英寸蓝色管路软管连接到冲洗装置
-

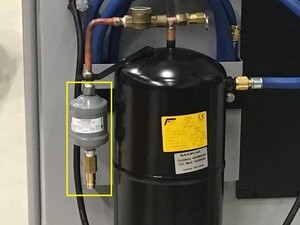

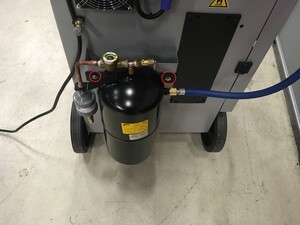

从容器中取出液管干燥过滤器，并更换为新部件。
注如铜制 O 型环完好，可重复使用。注从螺纹上取下旧的特氟龙胶带，然后确保将足够新的特氟龙胶带粘贴在螺纹上。
-

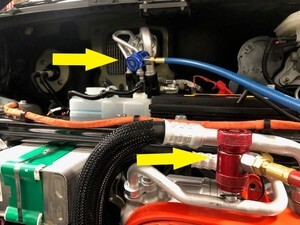

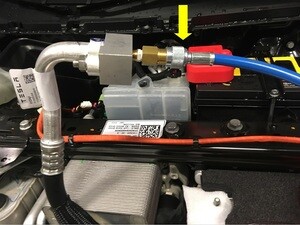

将冲洗装置上的 3/8 英寸蓝色软管连接到低压冲洗适配器装置。
-
将空调机上的低压软管连接到过滤器快速接头。
-
将空调机上的高压软管连接到高压冲洗适配器装置。
-
在 Waeco 空调机上，选择 ，输入车辆详情，然后选择 。
注空调维护机器要求储液罐内至少有 13 lb (6 kg) 的制冷剂，才能运行系统冲洗。注冲洗过程大约需要 90 分钟。
-
松开连接器锁片，然后断开空调压缩机上的低压电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
-
拆卸将高压线束支架固定到空调压缩机的螺栓。
提示： 推荐使用以下工具：
-
拆卸将接地带固定到空调压缩机的螺栓，然后将接地带置于一旁。
提示： 推荐使用以下工具：
-
松开将冷却液软管固定到空调压缩机支架的卡子。
-
将空调压缩机高压连接器黑色锁片拉离空调压缩机。
-
使用 45 度长凿，边推动中间锁片，边拉动外侧锁片，然后从空调压缩机上拆下高压连接器。
- 将高压线束支架向前、向上移动，松开空调压缩机上的支架，然后小心地将支架置于一旁。
-

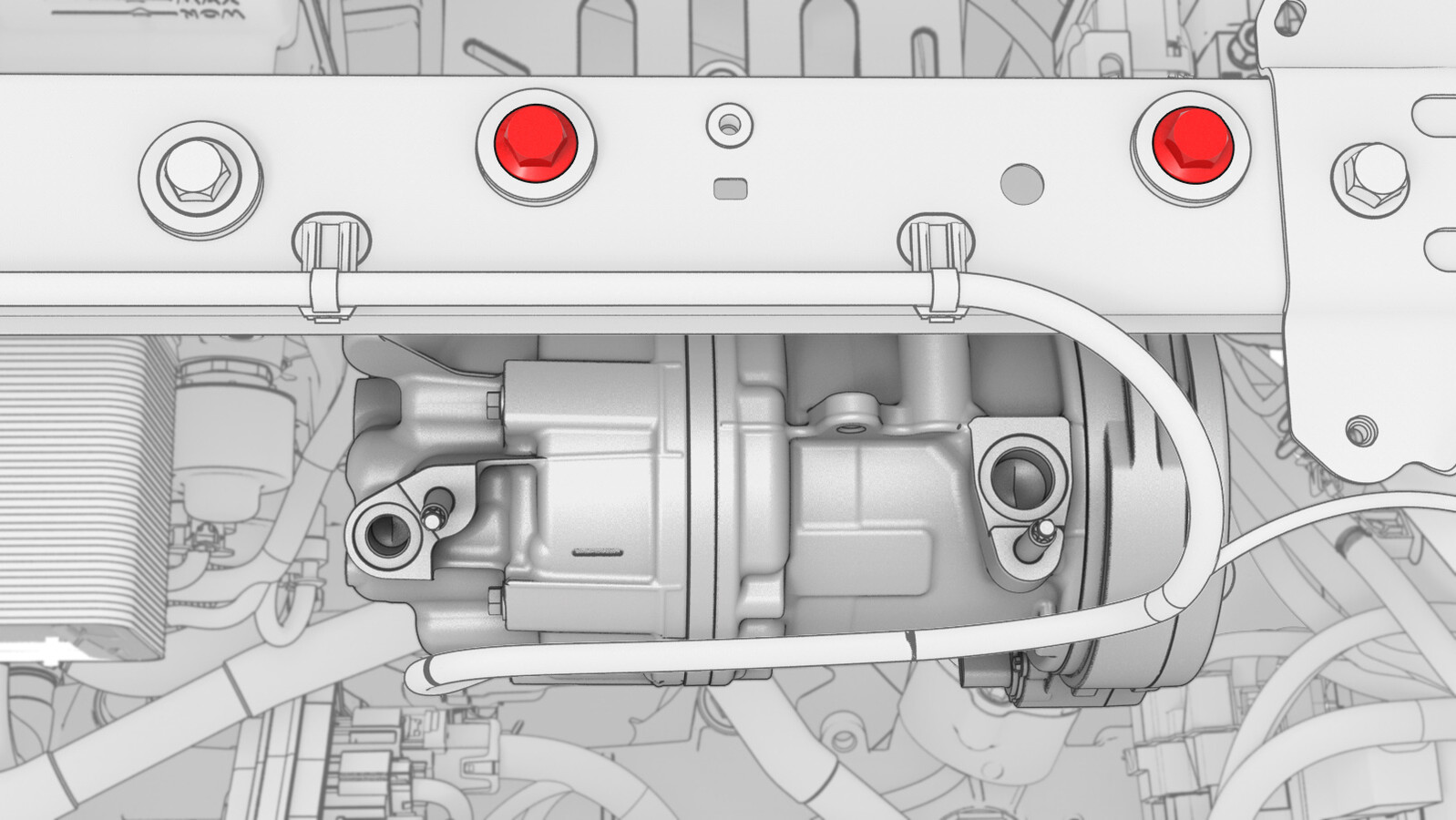

请他人协助支撑空调压缩机总成，并拆下将空调压缩机总成固定到支柱塔支架的螺栓（2 个），然后将空调压缩机总成从车辆上拆下。
提示： 推荐使用以下工具：
-
拆卸将空调压缩机支架固定到空调压缩机的螺栓（3 个），然后将支架从压缩机上拆下。
提示： 推荐使用以下工具：
-

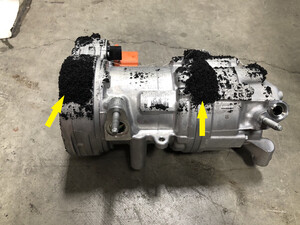

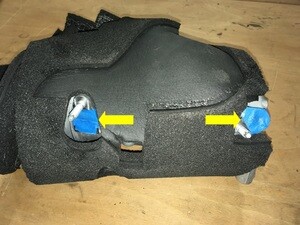

保护空调压缩机上的高压和低压接口。
注在接下来清洁空调压缩机的步骤中，必须完全盖住接口。
-

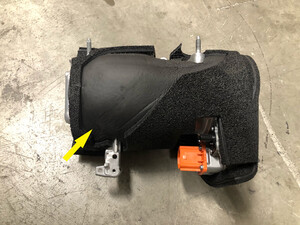

从空调压缩机上拆下 NVH 隔音盖。
注必须拆下此 NVH 隔音盖，才能正确称出压缩机的重量。
-

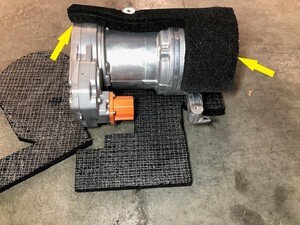

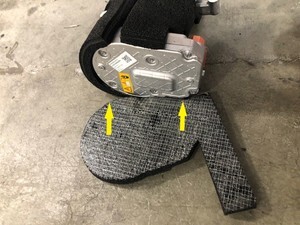

从空调压缩机上拆下任何其余的 NVH 隔音材料。
注尽可能多地拆下其余 NVH 隔音盖材料。空调压缩机上留有过多材料将导致称重不准确。
安装
-
使用电子称称量已拆下的压缩机，并重新设置机油量。
注记下压缩机重量，然后通过压缩机的吸入口加入适当类型的空调机油（请参阅液体和容量了解空调机油规格），直至重量达到 7193 克（Denso 压缩机）或 7809 克（Sanden 压缩机）。
-

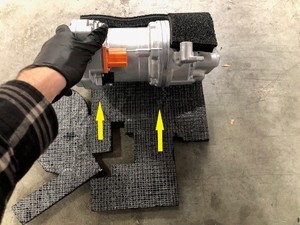

将一个新的 NVH 隔音盖安装在空调压缩机上
-

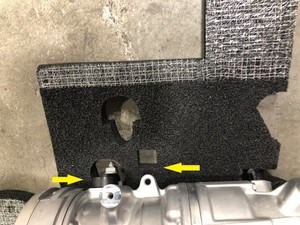

揭除胶面保护条，放下 NVH 隔音盖，使胶面朝上，将 NVH 隔音盖上的开口与空调压缩机上的吸入口对齐，
-
继续将 NVH 隔音盖盖在压缩机周围
-
揭除胶面保护条，放下 NVH 隔音盖，使胶面朝上，将 NVH 隔音盖上的开口与空调压缩机上的吸入口对齐，
-
将空调压缩机支架放置在空调压缩机上，然后安装将支架固定到压缩机的螺栓。
提示： 推荐使用以下工具：
-
请他人协助从支柱塔支架下方支撑空调压缩机总成，并手动预装将空调压缩机总成固定到支架的螺栓（2 个），然后紧固螺栓。
注请勿拆下空调压缩机上的盖子。提示： 推荐使用以下工具：
-
将空调压缩机高压线束支架放置在空调压缩机上。
注确保高压线束支架与空调压缩机顶部的线束支座接合。
-
使空调压缩机高压连接器在空调压缩机上完全就位，然后将锁片向空调压缩机方向推动以接合锁片。
注执行推拉测试，以确认连接器已完全固定。
-
在接地带连接点附近，安装将冷却液软管固定到空调压缩机支架的卡子。
-
将接地带放置在空调压缩机上，然后安装将接地带固定到空调压缩机的螺栓。
注该螺栓为自攻式。因此无需敲击压缩机螺栓孔。提示： 推荐使用以下工具：
-
安装将高压线束支架固定到空调压缩机的螺栓。
提示： 推荐使用以下工具：
-
安装将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
-
将低压电气连接器连接到空调压缩机，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
安装将冷却液软管固定到空调压缩机支架的卡子（4 个）。
-
在 12V 电池支架上安装后部电池系紧带。
-
安装将 12V 电池通风管固定到 12V 电池支架的卡子。
- 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
- 从空调冲洗适配器上断开空调机软管。
- 拆卸将冲洗适配器（2 个）固定到超级歧管至空调压缩机软管接头的螺母，然后拆下冲洗适配器。
-
更换高压和低压超级歧管至空调压缩机软管接头上的 O 型环。
图 1. 图示为低压接头；高压接头与之类似
-
将超级歧管至空调压缩机高压接头放置在空调压缩机上，然后安装将接头固定到空调压缩机的螺母。22 Nm (16.2 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将超级歧管至空调压缩机低压接头放置在空调压缩机上，然后安装将接头固定到空调压缩机的螺母。22 Nm (16.2 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 将空调机红色高压软管与车辆的高压端口相连，将蓝色低压软管与车辆的低压端口相连。
- 遵循空调说明执行真空泄漏测试 2 分钟，然后真空运行 15 分钟以上，以清除系统中的多余湿气。
-
执行空调制冷剂再充注，但暂时不要安装前备箱储物单元或前备箱后部挡板。请参阅重新加注。
警告请严格按照说明重新加注制冷剂。不按说明操作可能导致冷却系统受到严重损坏。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
-
在触摸屏上，选择，然后选择 Run Heat Pump Commissioning。
注完成例程后，选择窗口左上角的“X”关闭。
-
在触摸屏上，选择 Test Heat Pump Thermal Performance。
注完成例程后，选择窗口左上角的“X”关闭。
- 退出维护模式增强版。请参阅 维护模式增强版
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
