鼓风机电机 - HVAC（拆卸和更换）

校正代码 18103202 2.40 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 25 日：添加了“拆卸横梁时，无需将仪表板线束从横梁上分离”的说明。

拆卸

  1. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  3. 打开所有车门，降下所有车窗。
  4. 后移 LH 和 RH 前座椅。
  5. 拆下高效分子空气 (HEPA) 过滤器总成和进气槽。请参阅 风管 - 高效分子空气 (HEPA)（拆卸和更换）
  6. 拆下A 柱 LH 和 RH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  7. 拆卸左右 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
  8. 拆卸左右 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  9. 拆卸仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  10. 拆下驾驶位和副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  11. 断开 12V/低压电源。请参阅 12V/低压电源（断开和连接）
  12. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  13. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（拆卸和更换）。
  14. 拆卸中控台。请参阅中控台（拆卸和安装）。
  15. 拆卸副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  16. 拆卸仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  17. 拆下 LH 和 RH 气流端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  18. 拆卸手套箱。请参阅手套箱 - 有膝部气囊（拆卸和更换）。
  19. 拆卸右侧脚部空间风管。请参阅风管 - 脚部空间 - LH（拆卸和更换）。
  20. 拆卸右侧气波管道。请参阅管道 - 气波 - RH（拆卸和更换）。
  21. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  22. 拆卸方向盘。请参阅方向盘（拆卸和安装）。
  23. 拆卸转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  24. 拆下触摸屏。请参阅触摸屏（拆卸和更换）。
  25. 拆卸左前通风口。请参阅通风口 - 前 - LH（拆卸和更换）。
  26. 拆卸右前通风口。请参阅通风口 - 前 - RH（拆卸和更换）。
  27. 拆下 LH、中间和 RH 前围板扬声器。请参阅扬声器 - 前围板 - LH（拆卸和更换）。
  28. 拆卸仪表板支架。请参阅仪表板支架（拆卸和安装）。
  29. 拆卸左侧气波管道。请参阅管道 - 气波 - LH（拆卸和更换）。
  30. 将 LH 前毡毯的前半部分向后折叠。
  31. 将 RH 前毡毯的前半部分向后折叠。
  32. 拆下横梁。请参阅梁 - 横（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    此时无需将仪表板线束从横梁上分离。

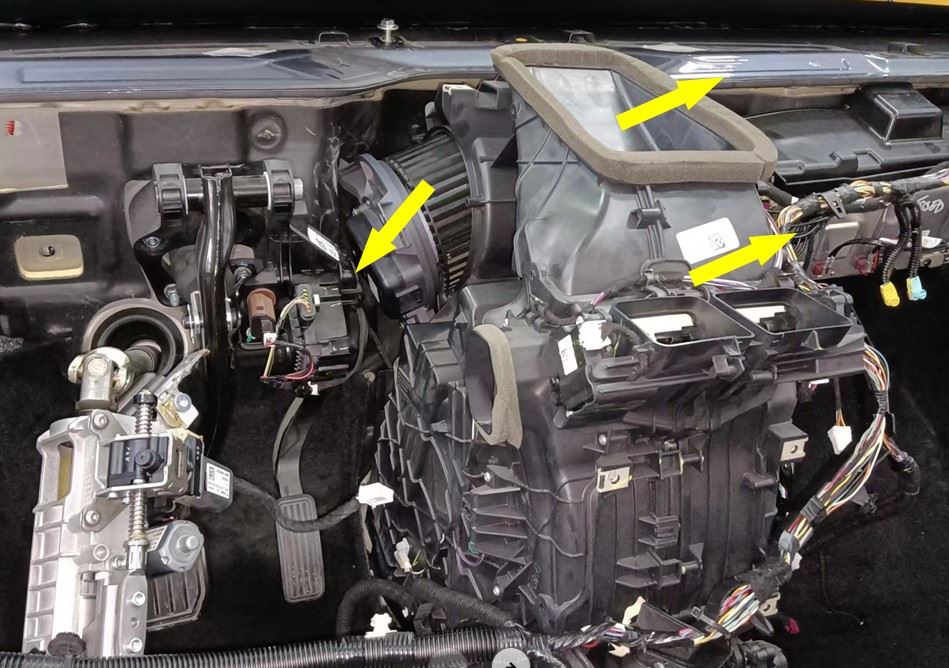

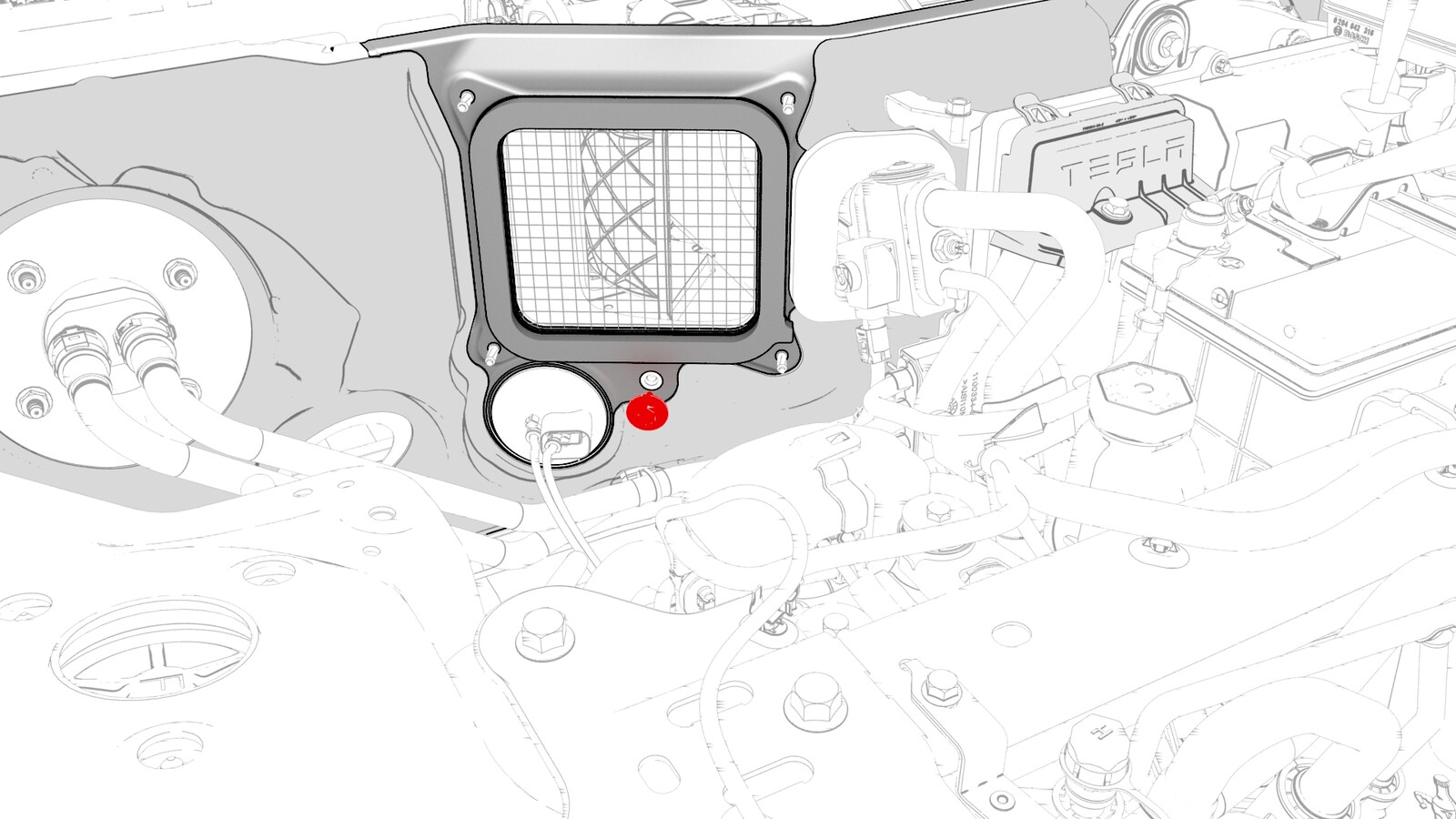

  33. 拆卸将 HVAC 模块固定到车身的螺栓。
  34. 拆下将暖通空调总成的 RH 侧固定到车辆的螺母。

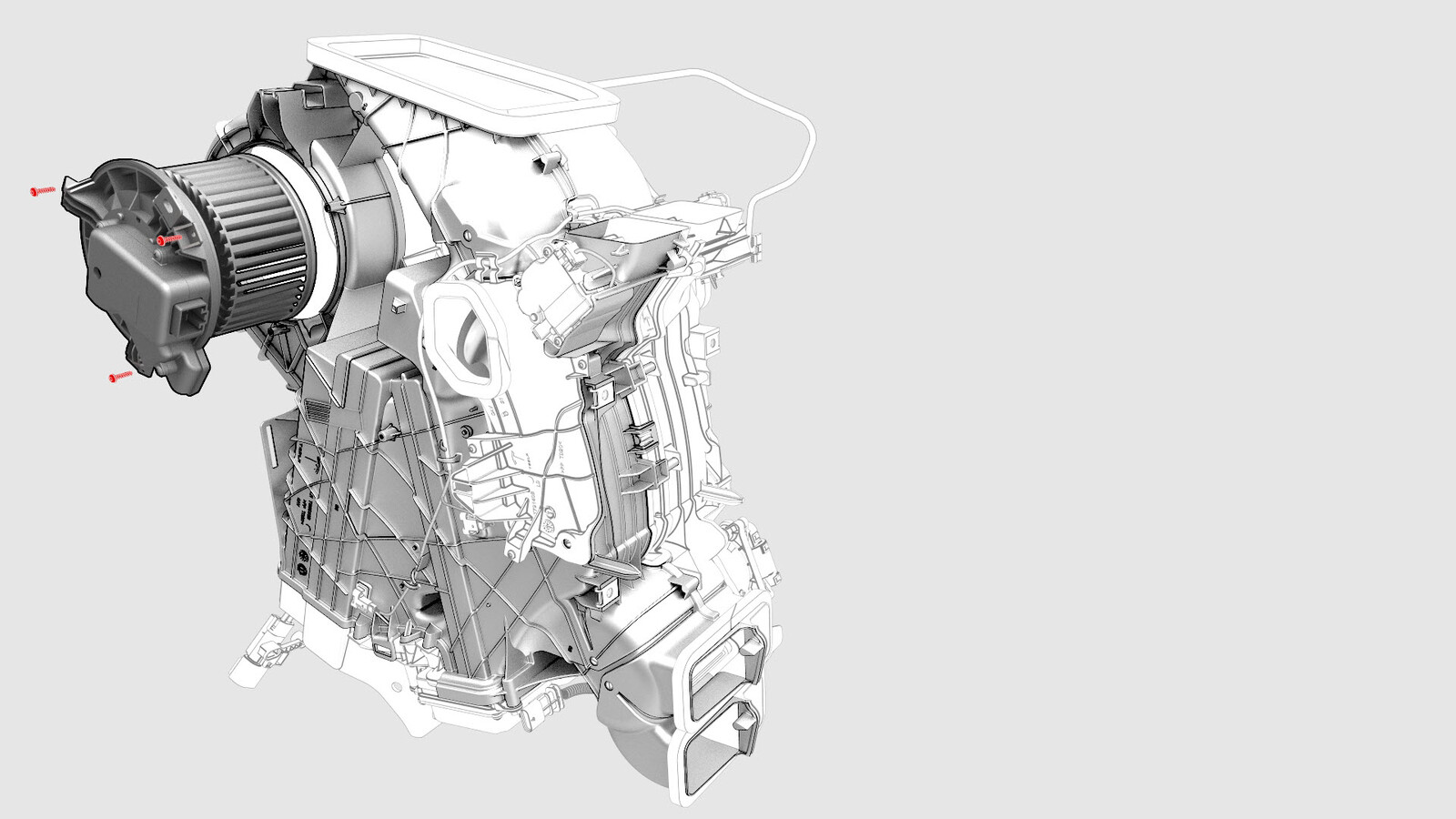

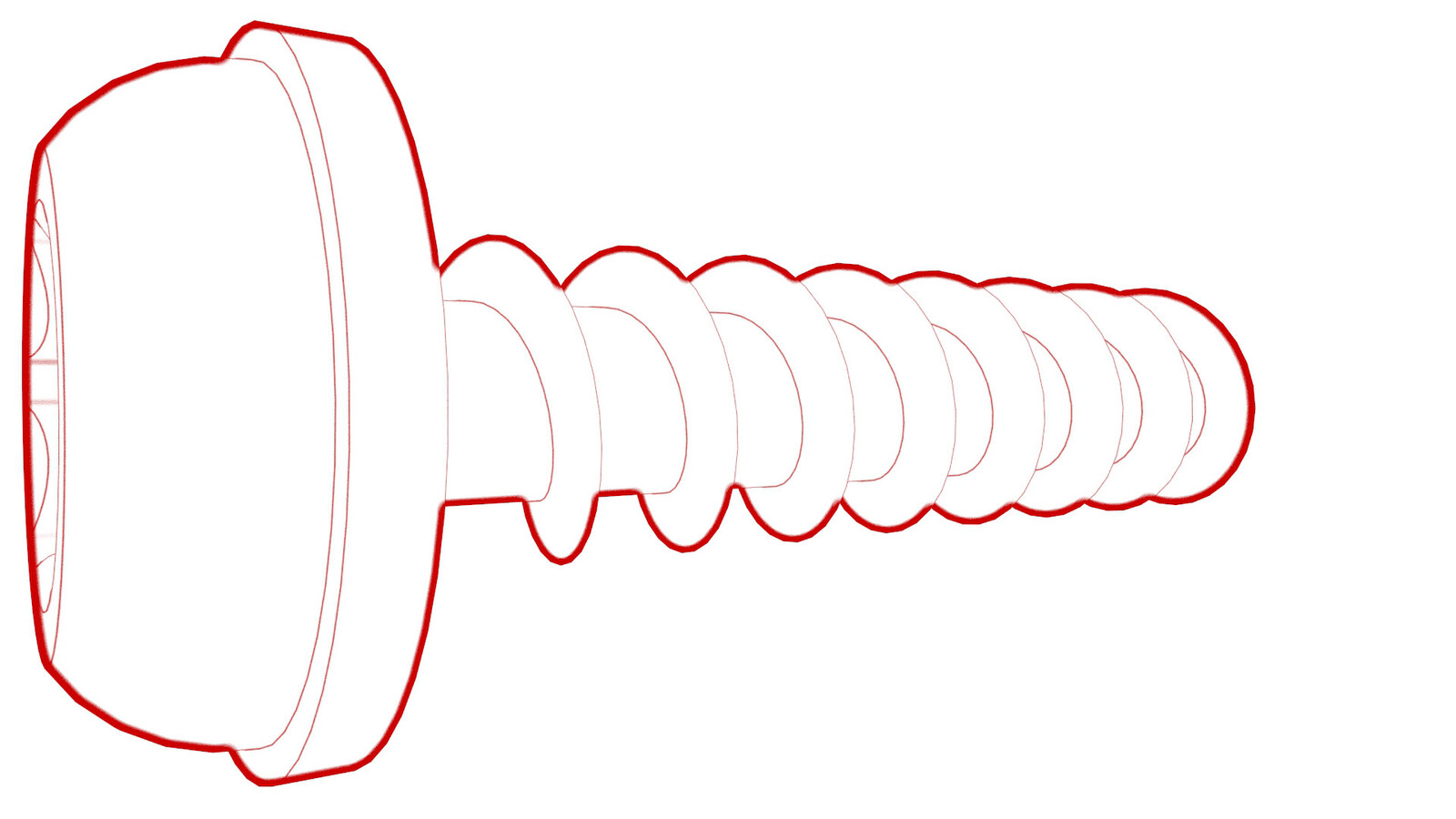

  35. 拆下将供暖通空调风扇电机固定到暖通空调总成的螺钉 (x3)。
  36. 略微向车辆 RH 侧移动暖通空调总成，向车辆后部转动鼓风电机，然后从暖通空调总成上拆下电机。

安装

  1. 略微向车辆 RH 侧移动暖通空调总成，并将暖通空调风扇电机放置在暖通空调总成上。
  2. 安装将暖通空调风扇电机固定到暖通空调总成的螺钉 (x3)。
    1.2 Nm (.9 lbs-ft)
  3. 安装将暖通空调总成的 RH 侧固定到车辆的螺母。
    5.5 Nm (4.1 lbs-ft)
  4. 安装将暖通空调模块固定到车身的螺栓。
    5.5 Nm (4.1 lbs-ft)
  5. 安装横梁（连同仪表板线束）。请参阅梁 - 横（拆卸和更换）。
  6. 安装左前地毯。请参阅地毯 - 前 - LH（拆卸和更换）。
  7. 安装 RH 前毡毯。请参阅地毯 - 前 - RH（拆卸和更换）。
  8. 安装左侧气波管道。请参阅管道 - 气波 - LH（拆卸和更换）。
  9. 安装仪表板支架。请参阅仪表板支架（拆卸和安装）。
  10. 安装 LH、中间和 RH 前围板扬声器。请参阅扬声器 - 前围板 - LH（拆卸和更换）。
  11. 安装左前通风口。请参阅通风口 - 前 - LH（拆卸和更换）。
  12. 安装右前通风口。请参阅通风口 - 前 - RH（拆卸和更换）。
  13. 安装右侧气波管道。请参阅管道 - 气波 - RH（拆卸和更换）。
  14. 安装右侧脚部空间风管。请参阅风管 - 脚部空间 - LH（拆卸和更换）。
  15. 安装手套箱。请参阅手套箱 - 有膝部气囊（拆卸和更换）。
  16. 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  17. 安装 LH 和 RH 气流端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  18. 安装触摸屏。请参阅触摸屏（拆卸和更换）。
  19. 安装转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  20. 安装方向盘。请参阅方向盘（拆卸和安装）。
  21. 安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  22. 安装中控台。请参阅中控台（拆卸和安装）。
  23. 安装副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  24. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（拆卸和更换）。
  25. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  26. 安装驾驶位和副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  27. 安装左右 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
  28. 安装 LH 和 RH 下部 A 柱饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  29. 安装左右 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  30. 安装仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  31. 重新连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）
  32. 安装高效分子空气 (HEPA) 过滤器总成和进气槽。请参阅 风管 - 高效分子空气 (HEPA)（拆卸和更换）
  33. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  34. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  35. 确认挡风玻璃清洗器和雨刮器可以正常工作。
  36. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  37. 将 LH 和 RH 前座椅移回原位。
  38. 升起所有车窗，关闭所有车门。
