支柱导件 - 头枕 - 副驾位座椅（拆卸和更换）
校正代码
13040042 0.84注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 确认固件版本为 2023.2.11 或更高版本。如果固件版本不是 2023.2.11 或更高版本，请更新车辆固件。
- 将副驾位座椅从车辆上拆下。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
- 拆卸副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 拆卸副驾位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
-
将座椅放置在座椅靠背上，以便接触座垫底部。
警告根据需要保护座垫，防止其受损。
-
松开将外壳挡板固定到座椅下方的卡子。
-
断开座椅靠背加热器连接器。
-
将座椅靠背线束连接器径直向下滑，将其从座椅总成上松开。
-
断开座垫加热垫连接器与座椅靠背加热垫连接器的连接。
-
将座垫连接器向上滑，将其从座椅总成上松开。
- 将座椅移回垂直位置。
- 拆卸副驾位头枕饰板。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
- 拆卸副驾位靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
-
将副驾位座椅靠背饰板固定件（7 个）从座椅靠背框架上拆下。
-
拆卸盖住副驾位座椅靠背框架外角的底部板。
注将饰板径直向上拉离固定锁片，以将其松开。
-
拆卸盖住副驾位座椅靠背框架外角的顶部板。
注将饰板下部从固定锁片上拉离，释放饰板，然后将饰板径直向上拉离上部固定锁片。
-
拆卸盖住副驾位座椅靠背框架内角的底部板。
注将饰板径直向上拉离固定锁片，以将其松开。
-
拆卸盖住副驾位座椅靠背框架内角的顶部板。
注将饰板下部从固定锁片中拉出，以将其松开，然后将饰板径直向上拉离上部固定锁片。
-
将副驾位座椅靠背饰板拉离副驾位座椅侧气囊，以操作气囊电气连接器。
图 1. 左侧如图所示：右侧类似
-
断开副驾位座椅侧气囊，然后将橙色锁片（2 个）向下拉以松开连接器。
图 2. 左侧如图所示：右侧类似
-
拆卸将腰部支撑底部固定到座椅靠背框架的螺栓。
5 Nm (3.7 lbs-ft)注此螺栓位于腰部电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。提示： 推荐使用以下工具：- 10 毫米套筒
-
松开将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-
拆卸并弃置将副驾位座椅侧气囊固定到座椅靠背框架的螺母（2 个）。
5.4 Nm (4.0 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
图 3. 左侧如图所示；右侧类似
-
小心地将副驾位座椅侧气囊滑槽从座椅靠背框架中拉出。
警告切勿从气囊滑槽中拆下气囊。
图 4. 左侧如图所示；右侧类似
-
将座椅靠背饰板底部拉离座椅靠背框架，以拆下座椅蒙皮。
注确保加热器线束和座椅靠背饰板均与座椅靠背框架完全分离。
-

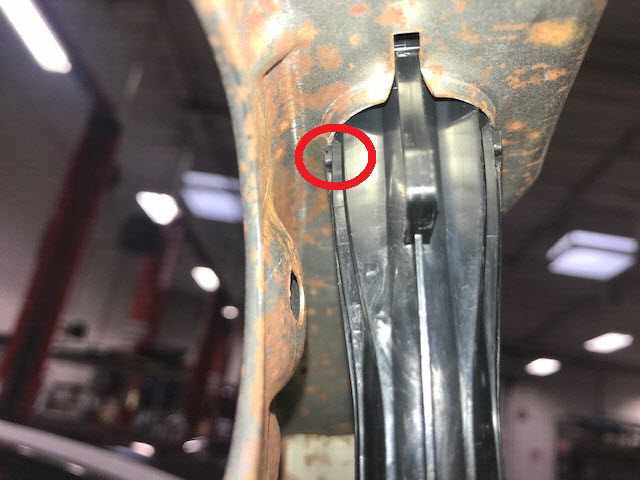

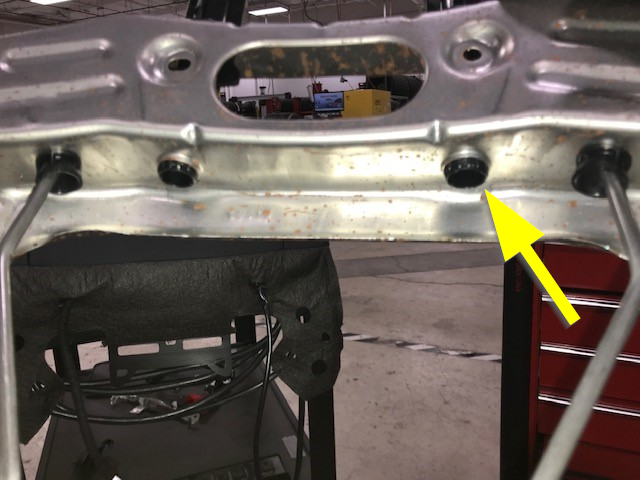

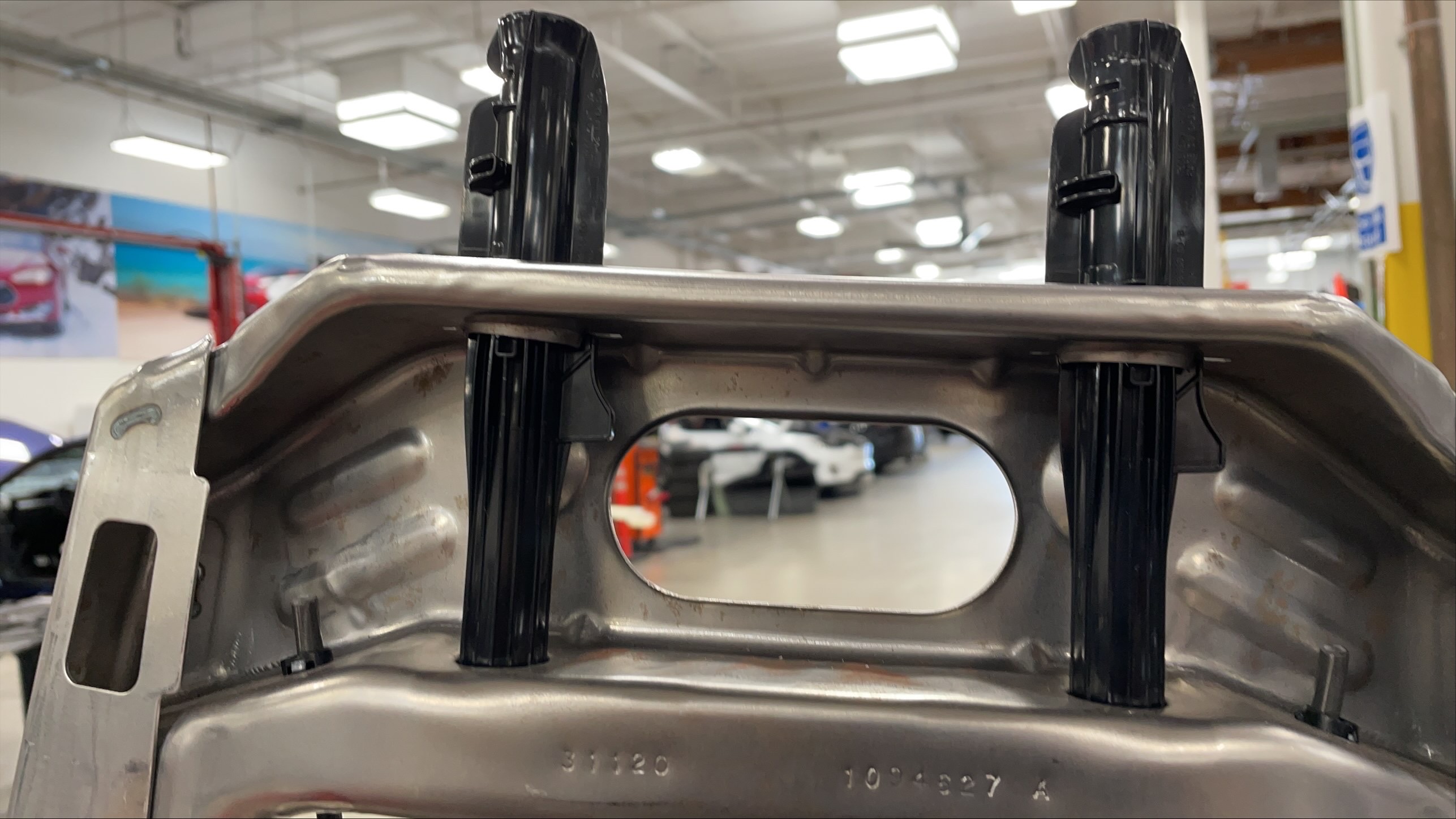

从座椅靠背框架上松开右侧头枕支柱导件。

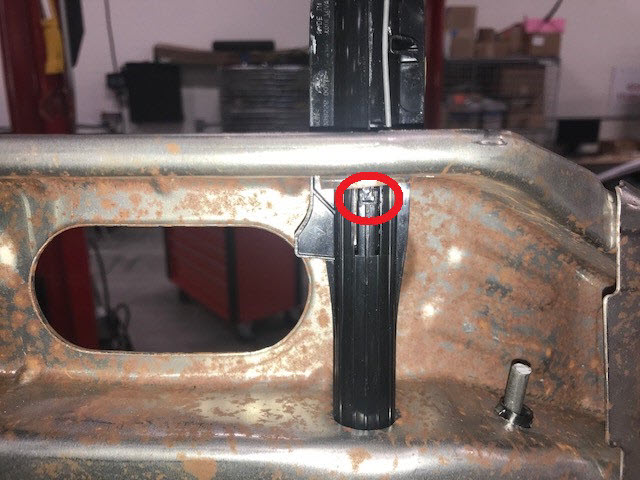

注压入头枕导件支柱卡子，然后用锤子轻轻敲击导件支柱底座，将其松开。
安装
-

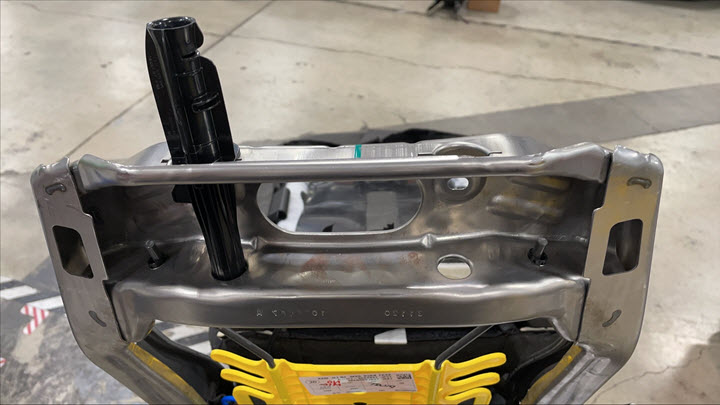

将右侧头枕支柱导件安装到座椅总成中。
-
将副驾位座椅靠背和泡沫安装到座椅靠背框架上。
注首先，将泡沫饰板垂直滑到座椅靠背框架上。确保头枕支柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束和下部饰板推入到框架的背面。
-
将副驾位座椅侧气囊支柱安装到座椅靠背框架中。
注将螺柱与两个圆孔对齐。此零件不使用延伸孔。
图 5. 左侧如图所示；右侧类似
-
安装新的螺母（2 个），将副驾位座椅气囊固定到座椅靠背框架上。5.4 Nm (4.0 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
图 6. 左侧如图所示；右侧类似
-
连接副驾位座椅侧气囊电气连接器。
图 7. 左侧如图所示；右侧类似
-
安装盖住副驾位座椅靠背框架外角的顶部板。
注将板子拉到金属片上以将其紧固。
-
安装盖住副驾位座椅靠背框架内角的顶部板。
注将板子拉到金属片上以将其紧固。
-
安装盖住副驾位座椅靠背框架外角的底部板。
注将板子拉到金属片上以将其紧固。
-
安装盖住副驾位座椅靠背框架内角的底部板。
注将板子拉到金属片上以将其紧固。
-
安装将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-
安装将腰部支撑底部固定到座椅靠背框架的螺栓。5 Nm (3.7 lbs-ft)注此螺栓位于腰部电子控制单元 (ECU) 下方。提示： 推荐使用以下工具：
- 10 毫米套筒
-
将副驾位座椅靠背饰板固定件（7 个）安装到副驾位座椅靠背框架上。
- 将副驾位座椅靠背外壳安装到座椅上。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
- 安装副驾位头枕饰板。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
-
将座椅放置在座椅靠背上，以便接触座垫底部。
警告根据需要保护座垫，防止其受损。
-
将座垫连接器安装到座椅总成上。
-
将座垫加热垫连接器连接到座椅靠背加热垫连接器。
-
将座椅靠背线束连接器安装到座椅总成。
-
连接座椅靠背加热器连接器。
- 安装副驾位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）
- 安装副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 将副驾位座椅安装到车辆上。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
-
如果维修北美车辆的副驾位座椅：
- 开始校准前，移走副驾位座椅上的所有物品。
- 在车辆触摸屏上，点击，然后检查车辆固件版本。如果车辆固件是 2023.2.11 或更高版本，请执行软件重新安装。请参阅软件重新安装 - 触摸屏。如果车辆固件不是 2023.2.11 或更高版本，请更新车辆固件。请参阅软件更新。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在 Toolbox 中，点击Actions选项卡，然后搜索 “OCS”。
- 点击Run，以运行PROC_OCS1P_SELF-CALIBRATIONvia Toolbox: (link)via Service Mode Plus: Safety & Restraints ➜ Seats ➜ OCS1P Self Capacitance Calibration例行程序。
- 点击Actions选项卡，然后搜索 “Seat calibration”。
- 点击Run，以运行PROC_VCRIGHT_SEAT-CALIBRATEvia Toolbox: (link)例行程序。
- 断开 Toolbox，然后将笔记本电脑从车辆上取出。
