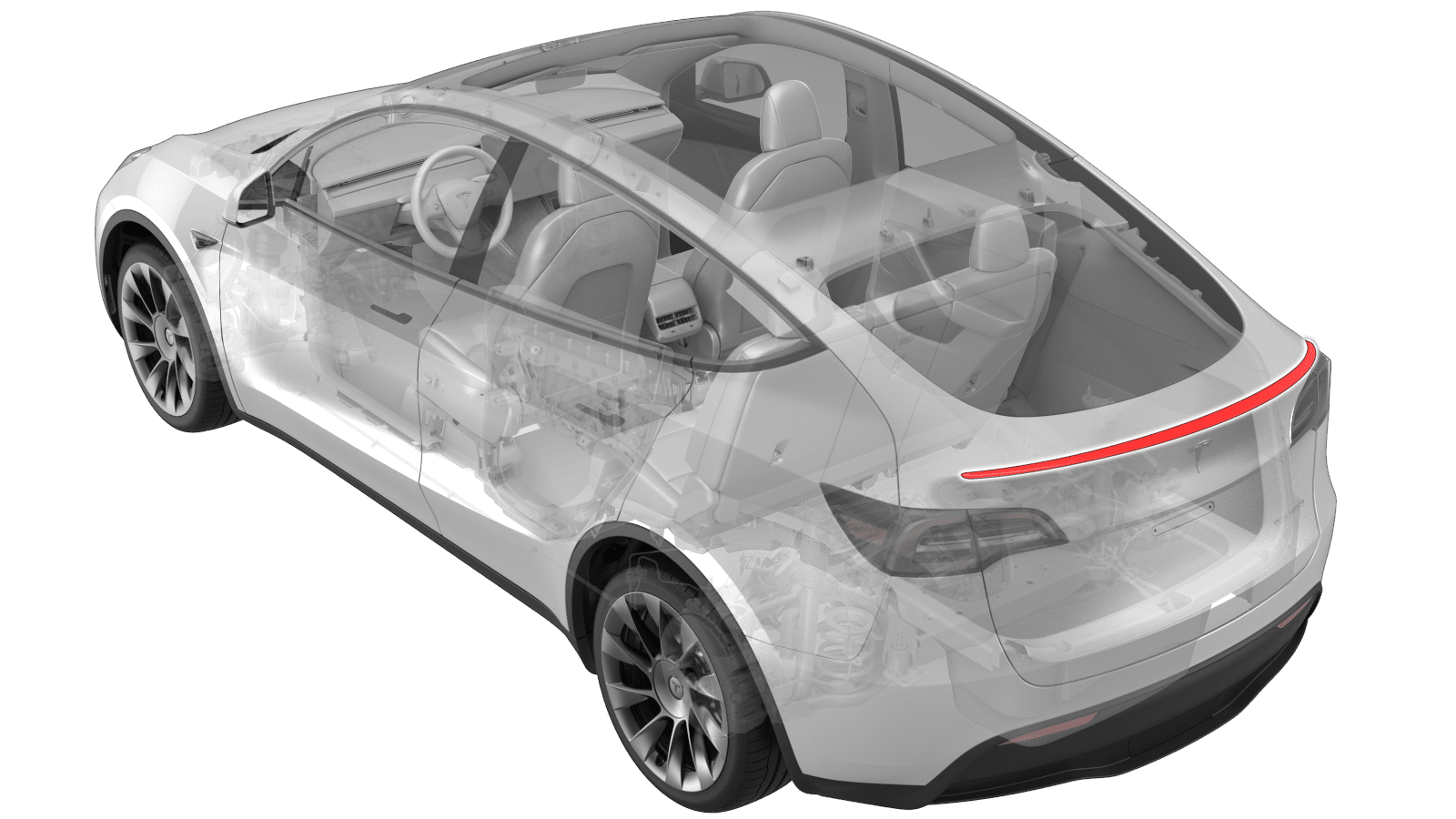

扰流板 - 后（拆卸和更换）
校正代码
12220402 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
- 1567345-00-A Model Y 扰流板夹具或
- 1680404-E0-A Model Y 扰流板夹具（欧洲、中东和非洲）
- 1453028-00-A 徽标拆卸套件
拆卸
-
使用毛巾和/或压缩空气清洁扰流板周围区域。
警告为避免人身伤害，使用压缩空气时，必须佩戴护目镜。
- 剪一段长度约为 24 英寸的鱼线，在鱼线两端打结，然后将线结分别挂在把手上，以装配徽标拆卸套件。
-
从扰流板一端开始，使用徽标拆卸套件小心地将扰流板从后备箱上松开。
警告请谨慎操作，以防止损坏涂漆和外部饰板。
- 使用真空吸尘器清理后备箱中的碎屑或积尘。
-
使用橡胶轮清理后备箱中残余的粘合剂。
警告为避免人身伤害，执行该步骤时，必须佩戴护目镜和护耳装置。
安装 （非欧盟类型扰流板）
以下程序适用于非欧盟类型扰流板的安装。要安装欧盟类型扰流板，请参阅安装 （欧盟类型扰流板）。
-
用异丙醇 (IPA) 湿巾清洁扰流板安装表面，待风干后再继续下一步操作。
注清理可能因雨水或洗车积存的水气或污染物，否则可能导致后扰流板粘合不良。注如果行李箱表面需要补漆，应寻求钣喷中心或美容师帮助，然后再安装后扰流板。注建议在室内执行此程序。为确保正确粘合，安装时可接受的环境和零件温度为 15-43 摄氏度（60-110 华氏度）。
-

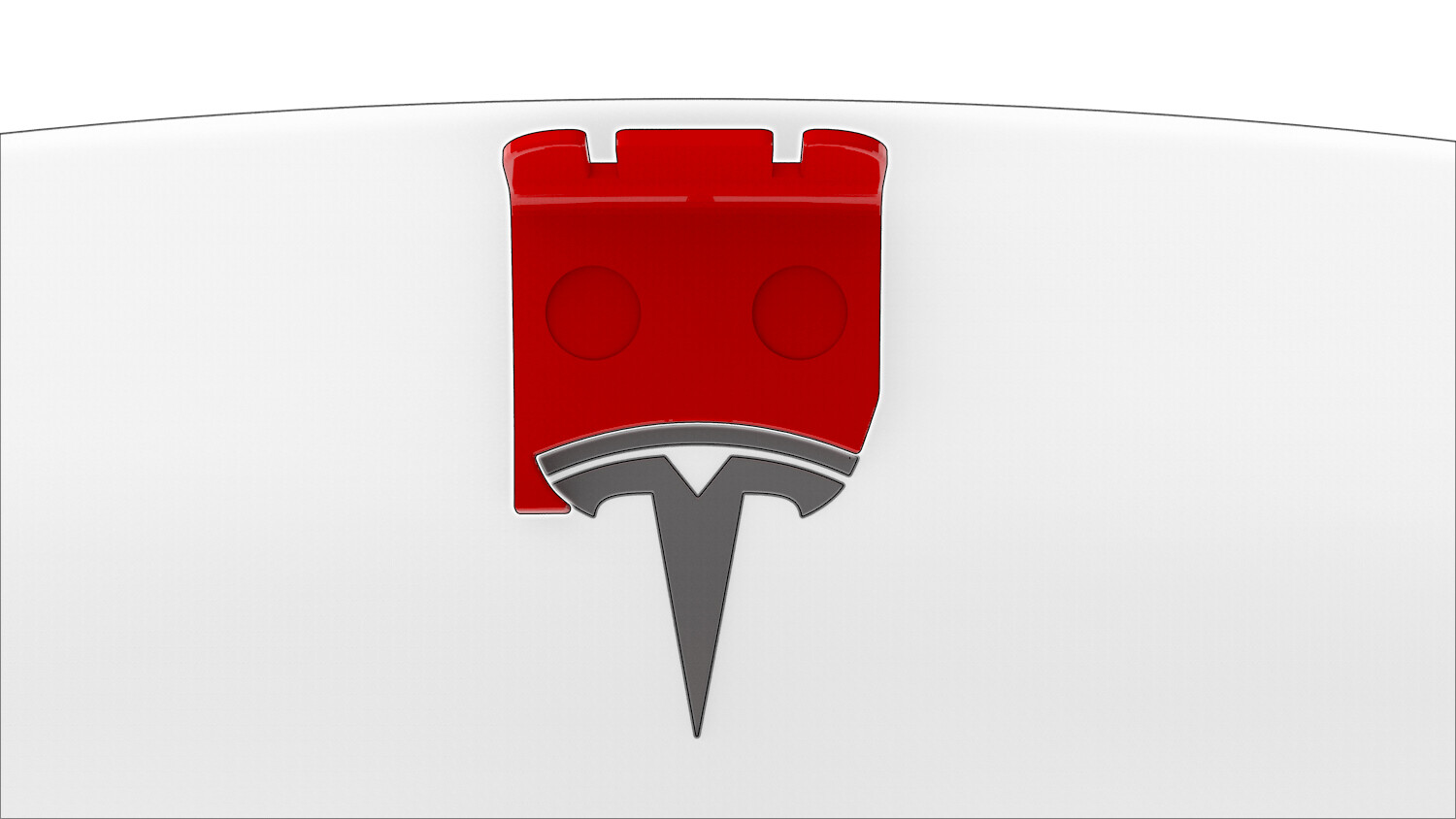

将扰流板夹具的底座安装到行李箱盖上，使切口与 Tesla“T”徽标对齐。
警告扰流板夹具的底座使用磁铁固定到位；注意不要损坏车漆。
-

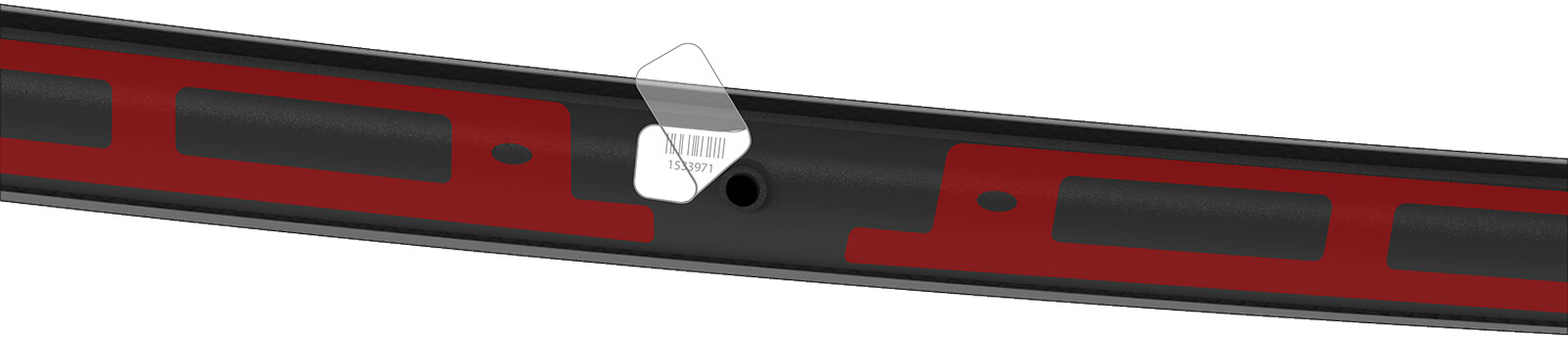

从扰流板下侧拆下标签，露出扰流板夹具的导向孔。
-

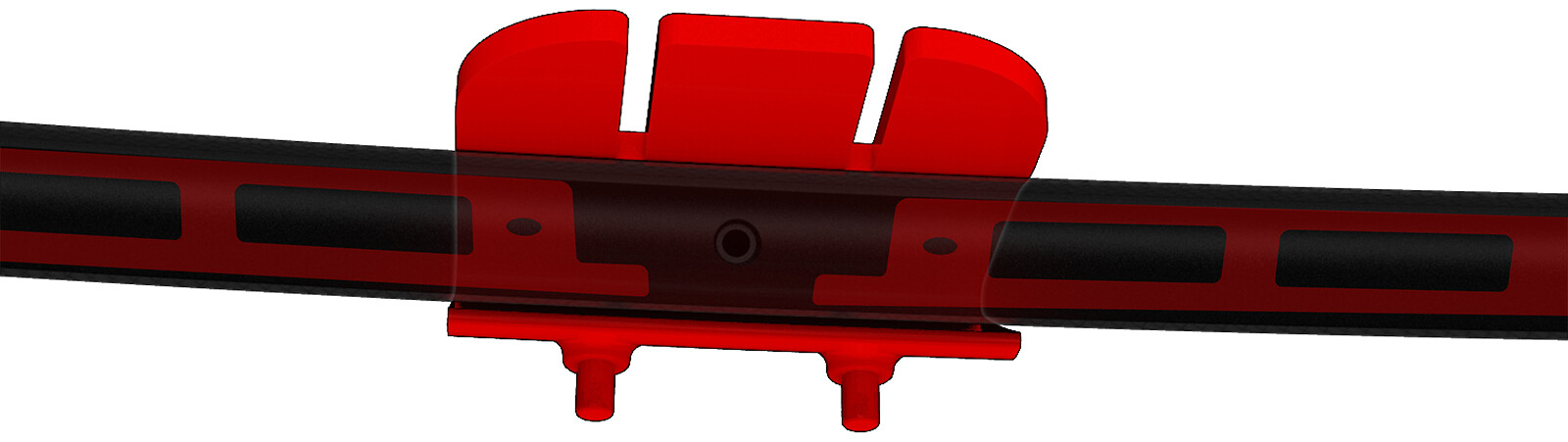

将扰流板夹具安装到后扰流板上，使扰流板上的导向孔位于扰流板夹具上各个槽口的正中间。
警告切勿损坏扰流板的顶端。
-

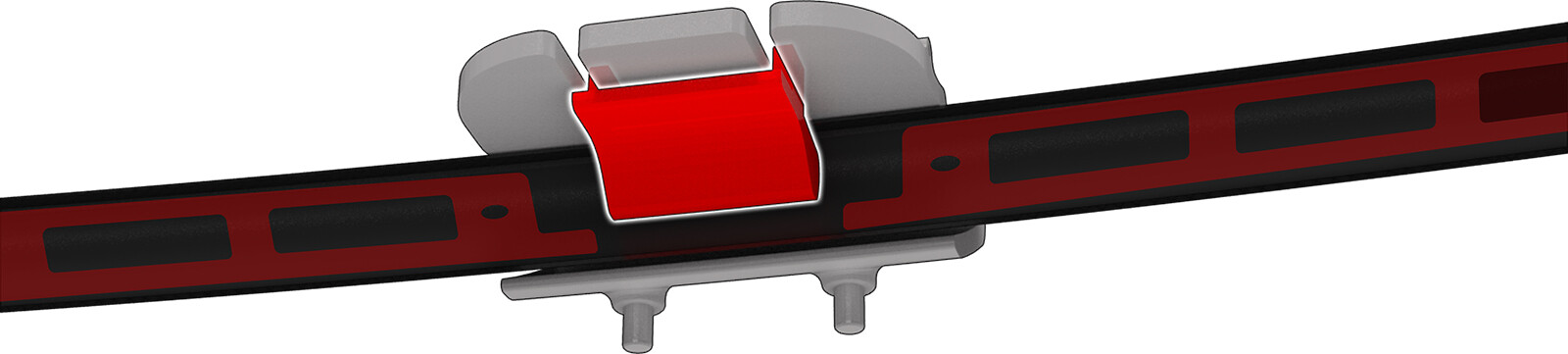

安装定位夹具，使底部锁片插入扰流板上的导向孔中，侧面锁片插入扰流板夹具上的槽口中。
注定位夹具用于确保扰流板夹具在安装之前位于扰流板的正中间。
-

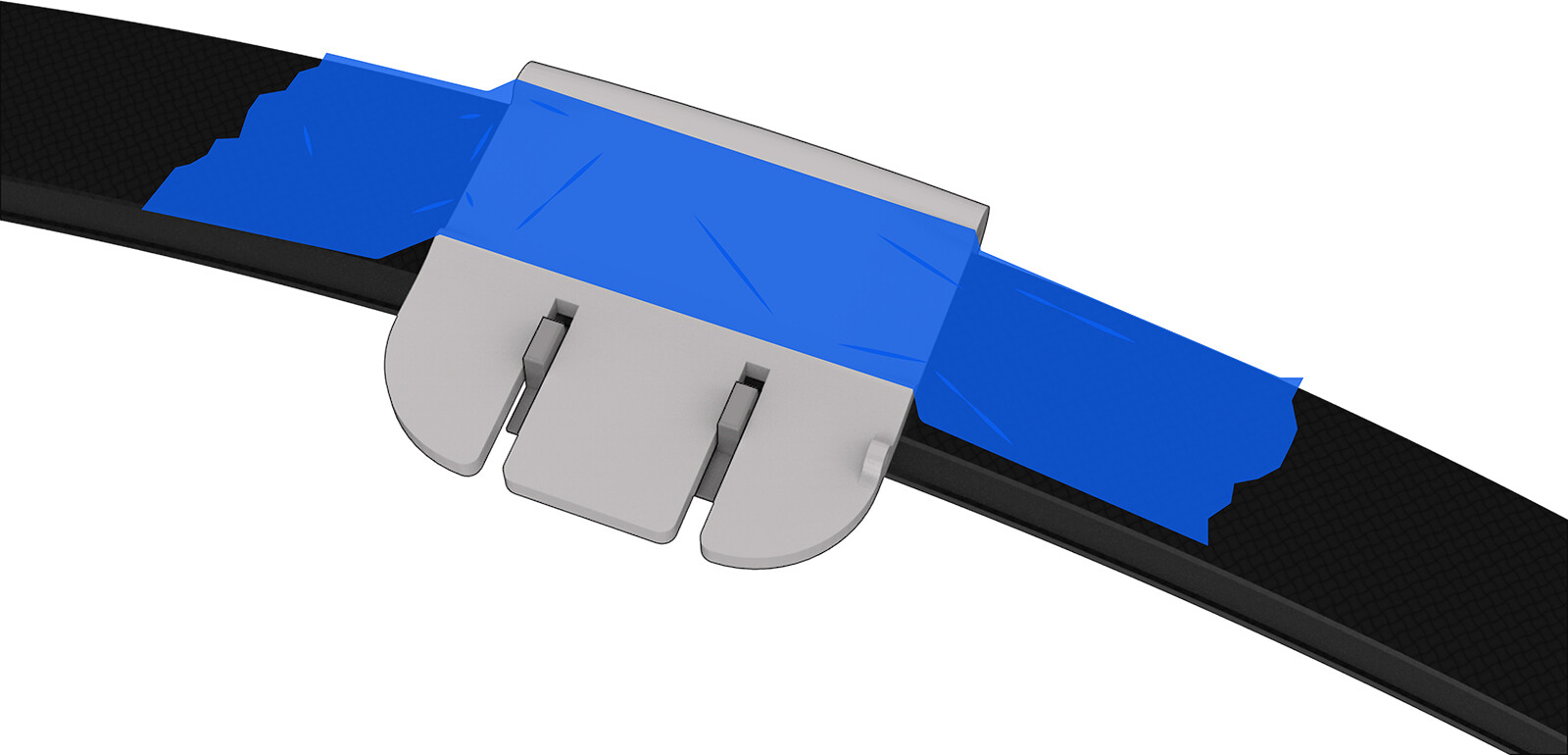

使用遮蔽胶带将扰流板夹具固定到扰流板的顶部。
-

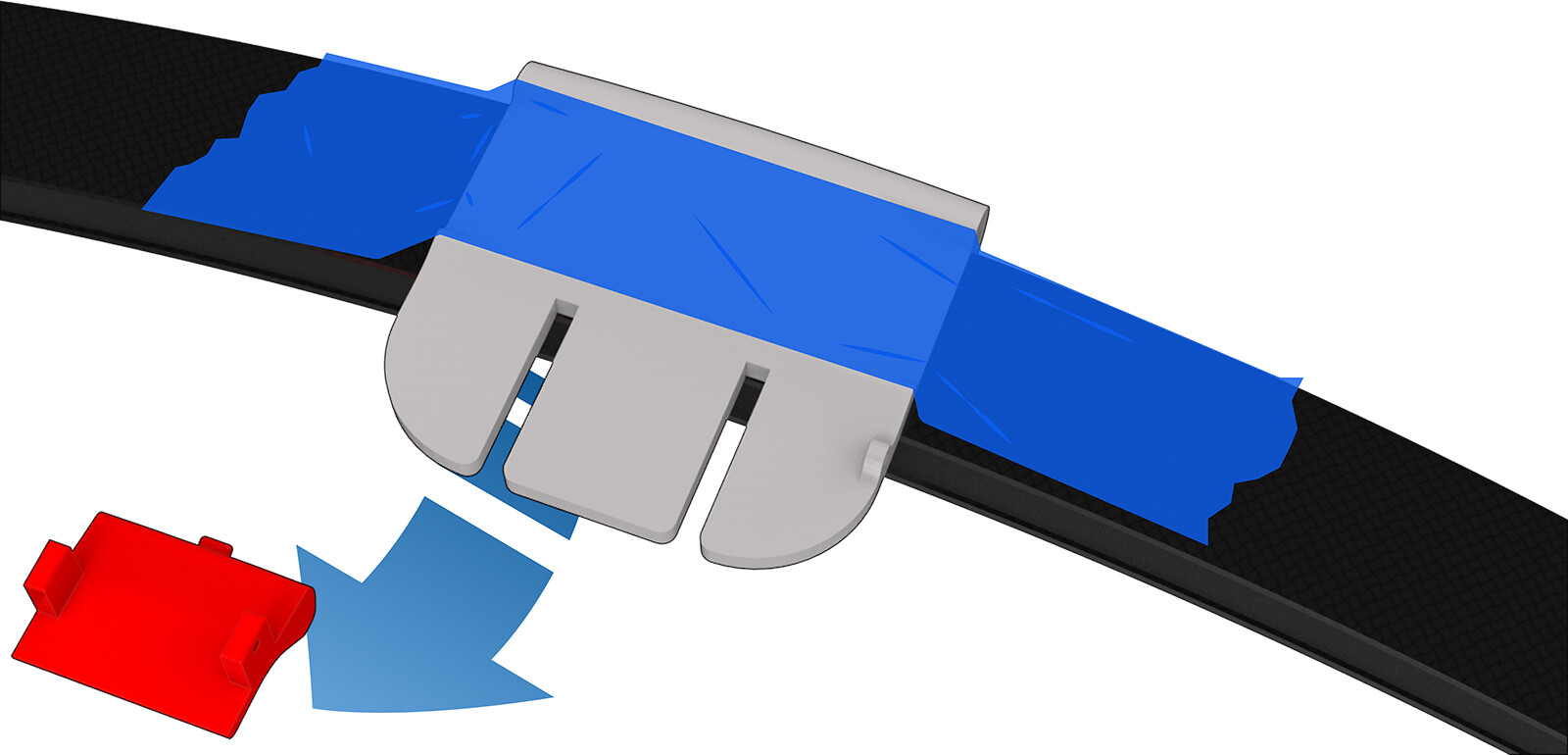

从扰流板夹具上拆下定位夹具。
警告请注意，扰流板夹具不得出现移位情况。
- 从后扰流板底部揭除胶面保护条。
-

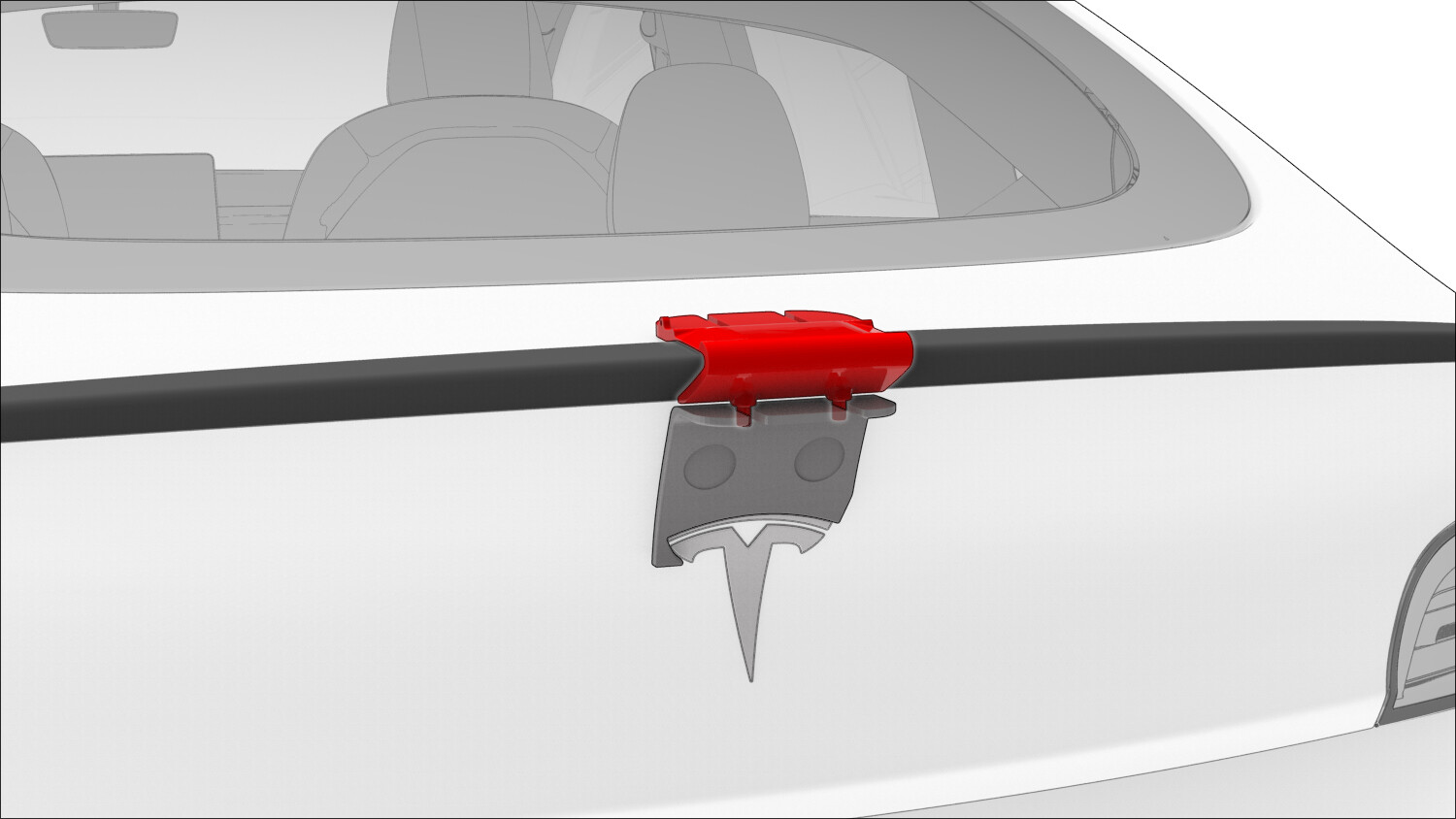

将扰流板夹具底部的导销与扰流板夹具底座上的卡槽对齐，从而将后扰流板安装到行李箱盖上。执行此步骤的同时，小心地握住后扰流板的两个边角，使其远离行李箱盖，以便先安装后扰流板的中间部分。
- 从后扰流板上拆下扰流板夹具和胶带。从行李箱盖上拆下扰流板夹具的底座。
- 从后扰流板的中心开始，用力向下和向前（朝向车辆前部）推。继续向外（朝向扰流板的端部）执行这项作业，以便完全打湿后扰流板底部的粘合剂。
- 按需执行配置更新。
安装 （欧盟类型扰流板）
- 1680404-E1-A Model Y 扰流板夹具（欧洲、中东和非洲）
-
打开掀背尾门，在掀背尾门撞销上放一个跪垫，然后将掀背尾门尽可能向下移动。
注跪垫将使掀背尾门保持略微打开，便于稍后装配左角和右角夹具。
-
用异丙醇 (IPA) 湿巾清洁扰流板安装表面，待风干后再继续下一步骤。
注清理可能因雨水或洗车积存的湿气或污染物，否则可能导致后扰流板粘合不良。注如果掀背尾门表面需要补漆，请在安装后扰流板之前寻求钣喷中心或汽车美容师的帮助。注建议在室内执行此程序。为确保正确粘合，安装时可接受的环境和零件温度为 15-43 摄氏度（60-110 华氏度）。
-

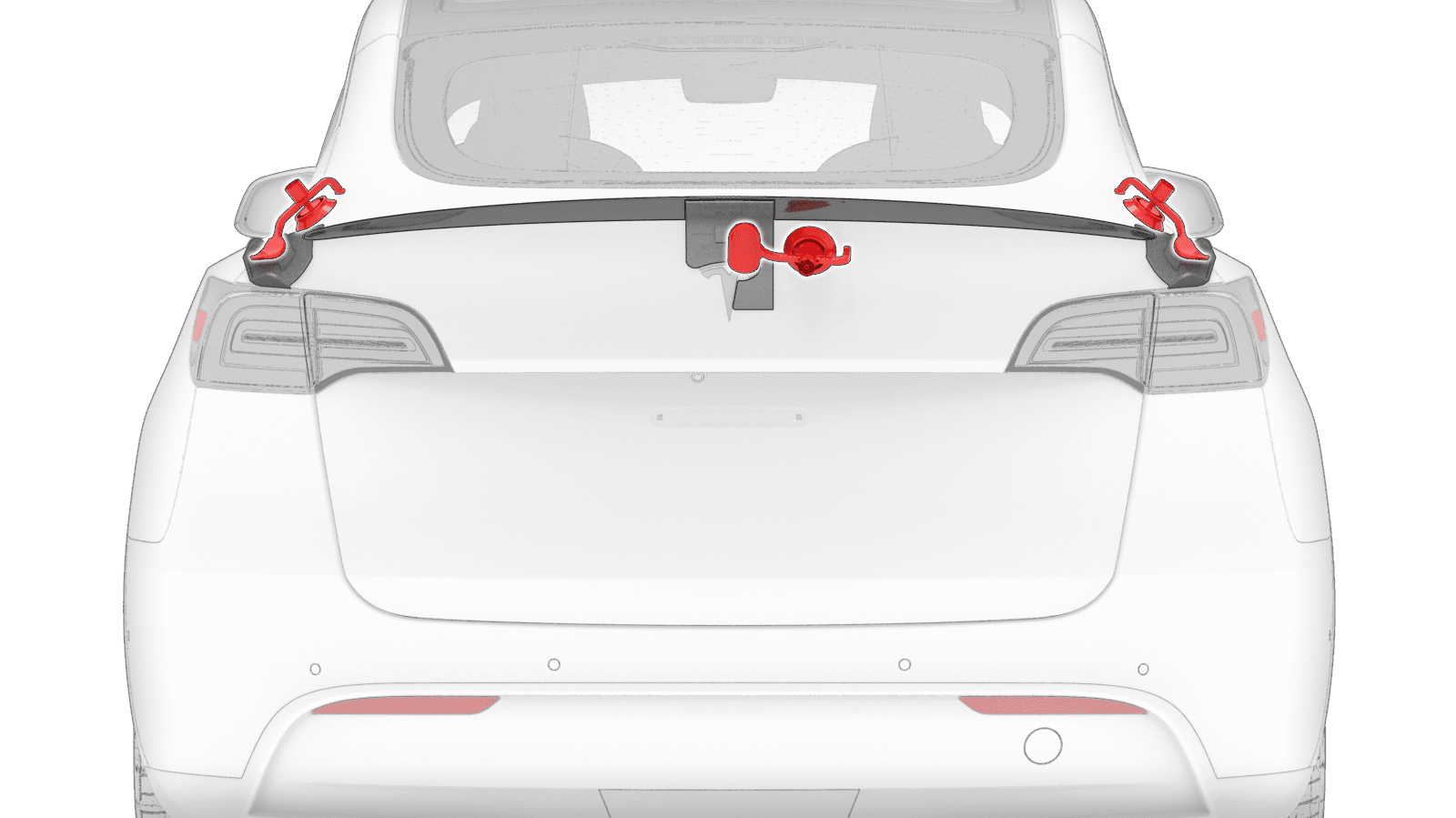

将右角夹具放置在掀背尾门的右角处，使夹具的凸边与掀背尾门面板的边缘对齐，然后使用固定工具夹住夹具，将其保持在相应位置。
图 2. 右侧如图所示，左侧类似
- 在掀背尾门的左侧对左角夹具重复上一步骤。
-

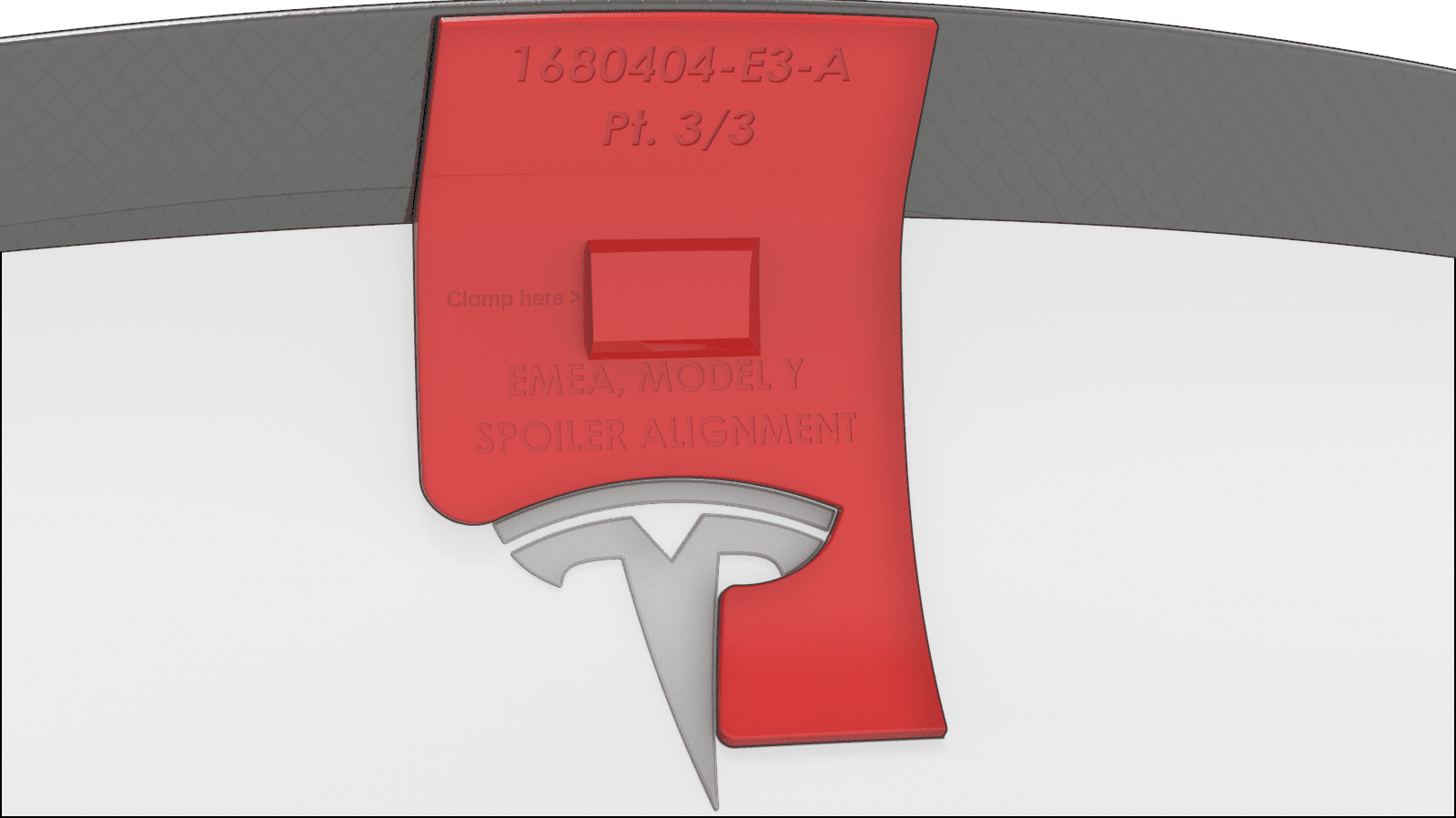

通过将开口形状与 T 型徽标匹配正确放置中央夹具。夹具应同时接触到 T 型徽标的拱门顶部和 T 型支腿右侧。
-

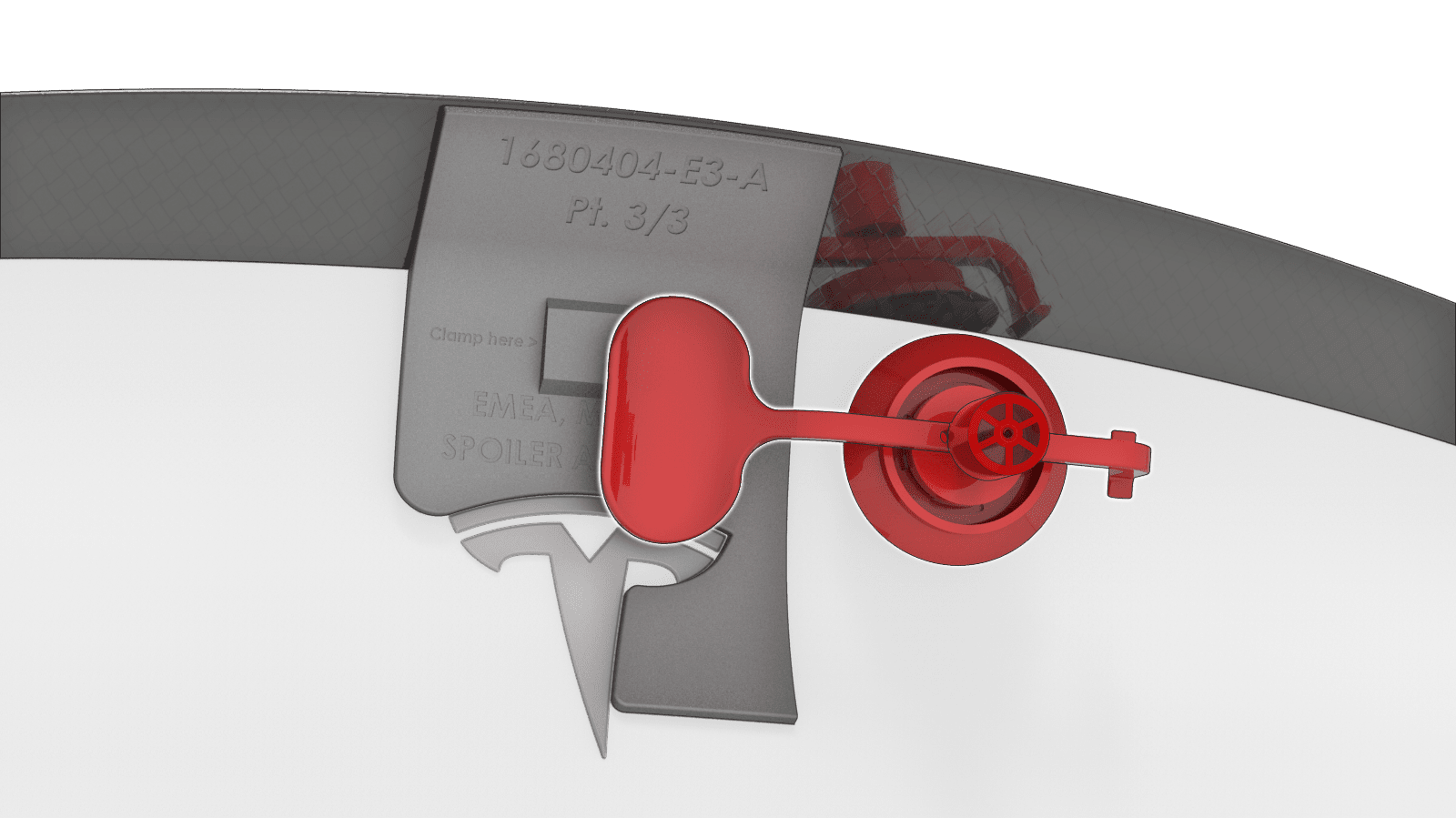

用固定工具夹住中央夹具，将其保持在相应位置。
- 揭下后扰流板上的胶衬。
-

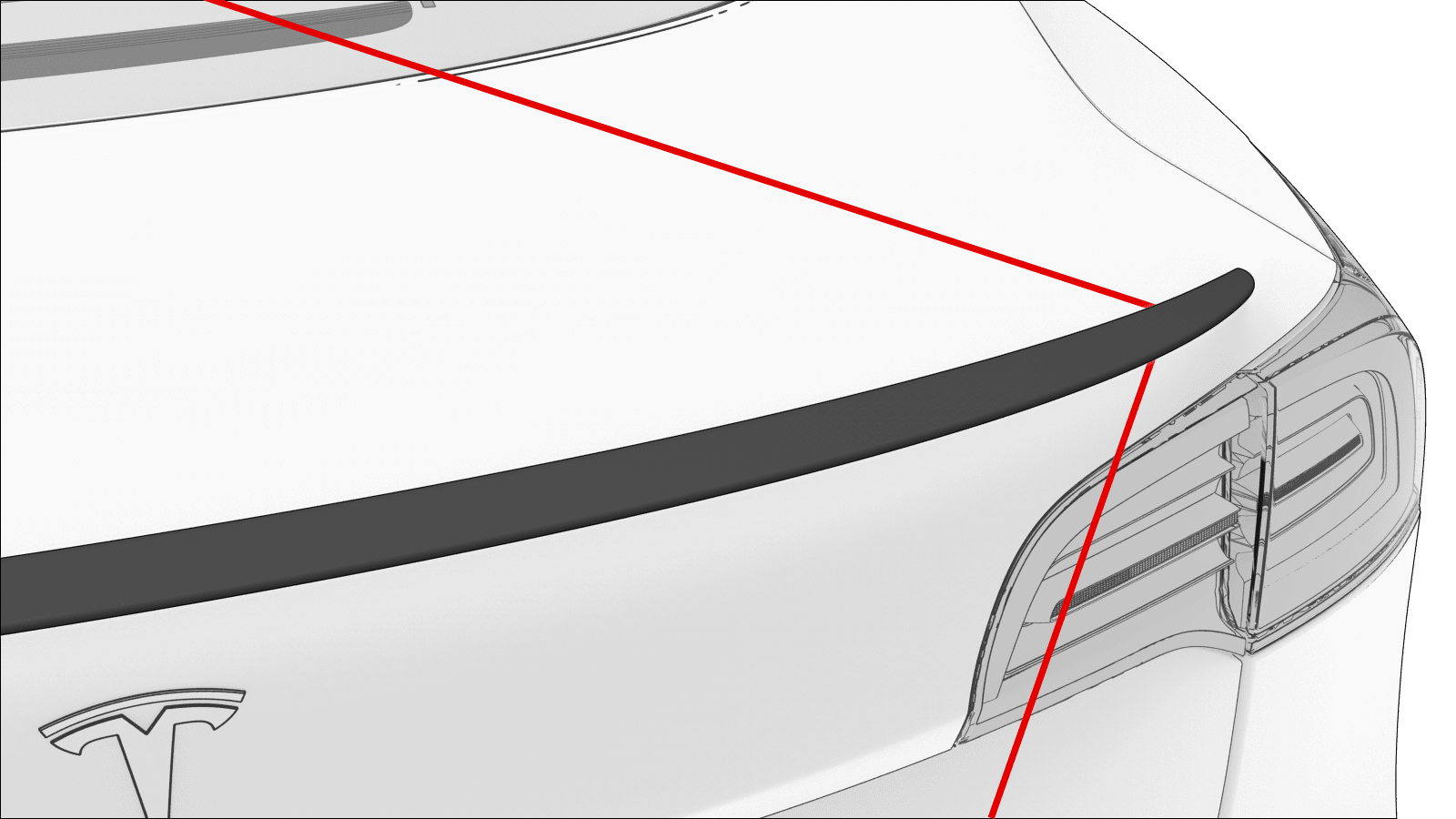

小心地将后扰流板放在掀背尾门上方，使后扰流板左侧与右侧与侧边夹具上的开口平齐，并且后扰流板的顶部中央部分与中央夹具的顶部对齐。
- 将后扰流板的两端固定到掀背尾门上。
- 将跪垫从掀背尾门撞销上取下，然后关闭掀背尾门。
- 使用滚压机，执行粘合剂浸润处理：从中间开始，用力向下向内朝车辆前部推动，然后继续向外朝扰流板两端推动。
- 将扰流板定位夹具从车上拆下。
