传感器 - 相对湿度和温度（拆卸和更换）
校正代码 10206002 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左前车门，降下左前车窗。
-
使用触摸屏清除 DAS 校准。等待提示自动消失后再继续，操作如下：
注控制 > 服务 > 摄像头校准 > 清除校准注确认已成功清除校准。注下次驾驶会显示“校准进行中”消息和进度图标。
- 拆下四摄像头下盖。请参阅 四摄像头盖 - 下（拆卸和更换）。
- 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
- 拆下三摄像头盖。请参阅盖 - 三摄像头（拆卸和更换）。
- 将电气线束从四摄像头上盖内侧的乘员摄像头上断开，然后将摄像头盖从车上拆下。
-

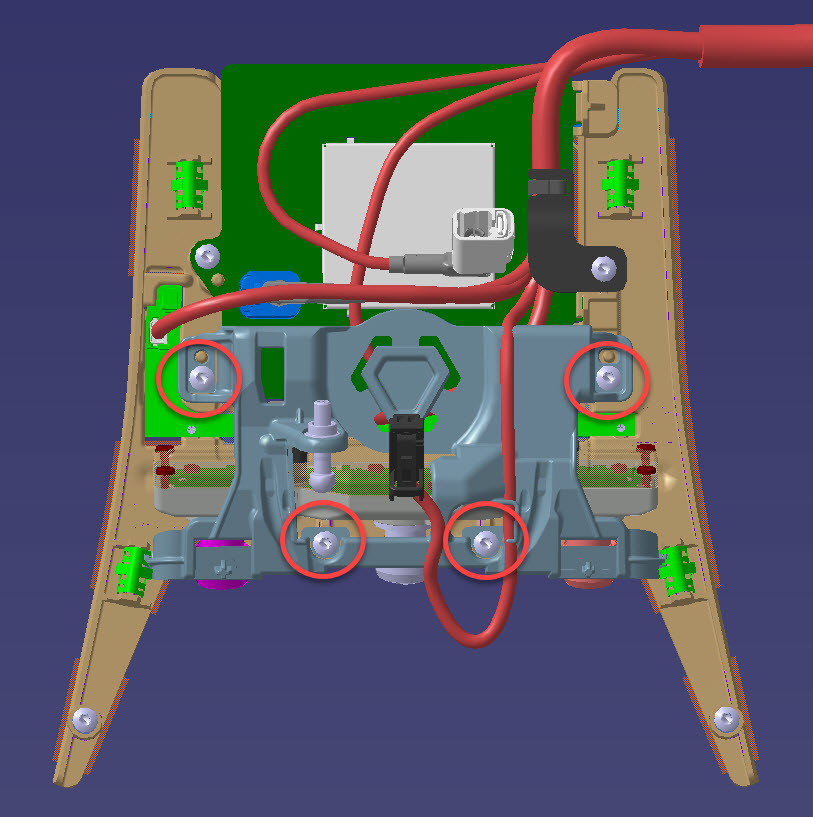

拆下将三摄像头总成固定到挡风玻璃支架的螺钉（4 个），然后将总成从支架上松开。
-

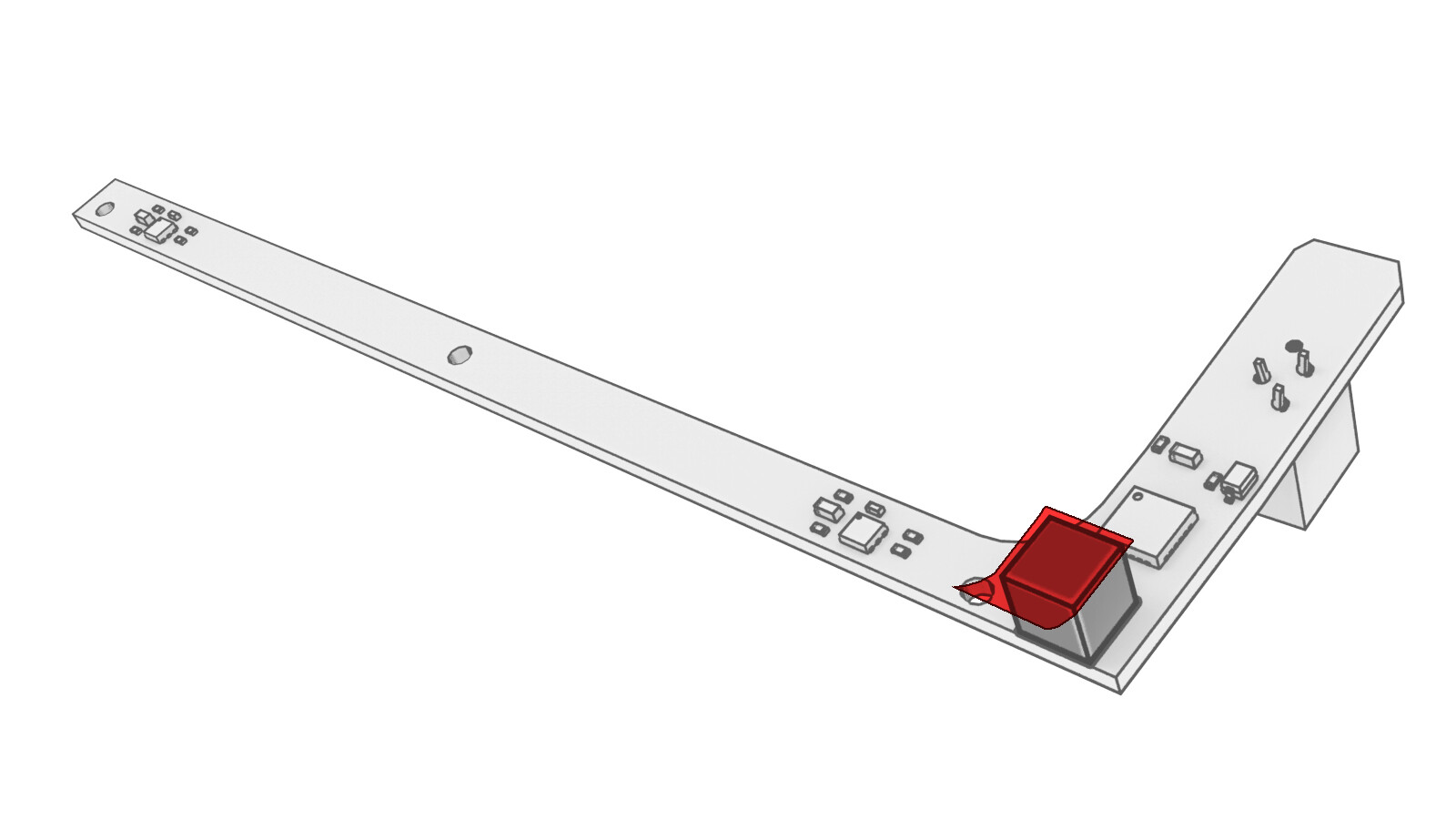

断开电气连接器与湿度和温度传感器的连接。
-

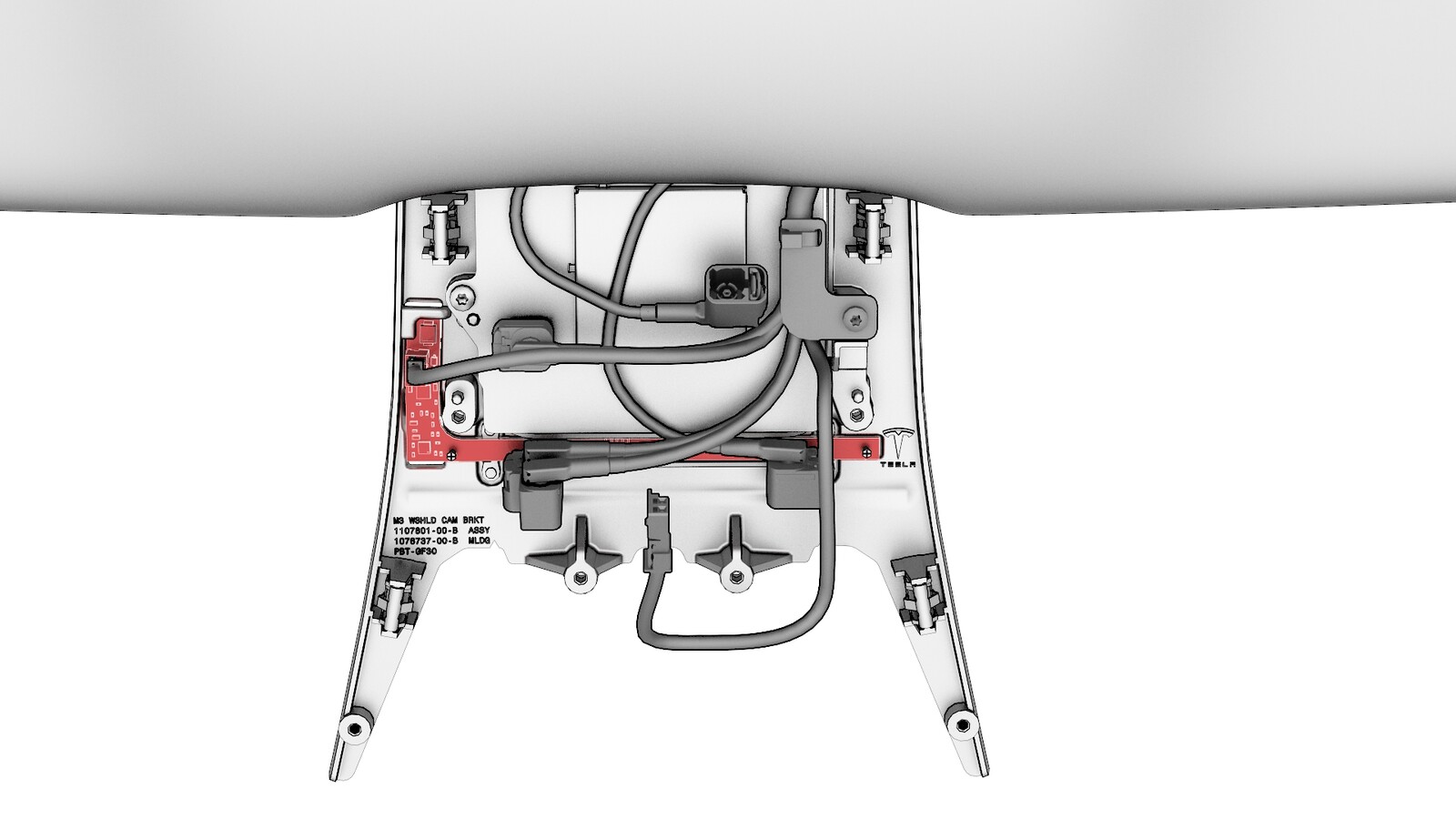

使用 PH00 (Phillips #00) 螺丝刀拆下将湿度和温度传感器固定到挡风玻璃支架的螺钉（2 个）。
注请用合适的螺丝刀拆卸螺钉，否则会损坏螺钉头。注螺钉很小，确保不要放错位置。
-

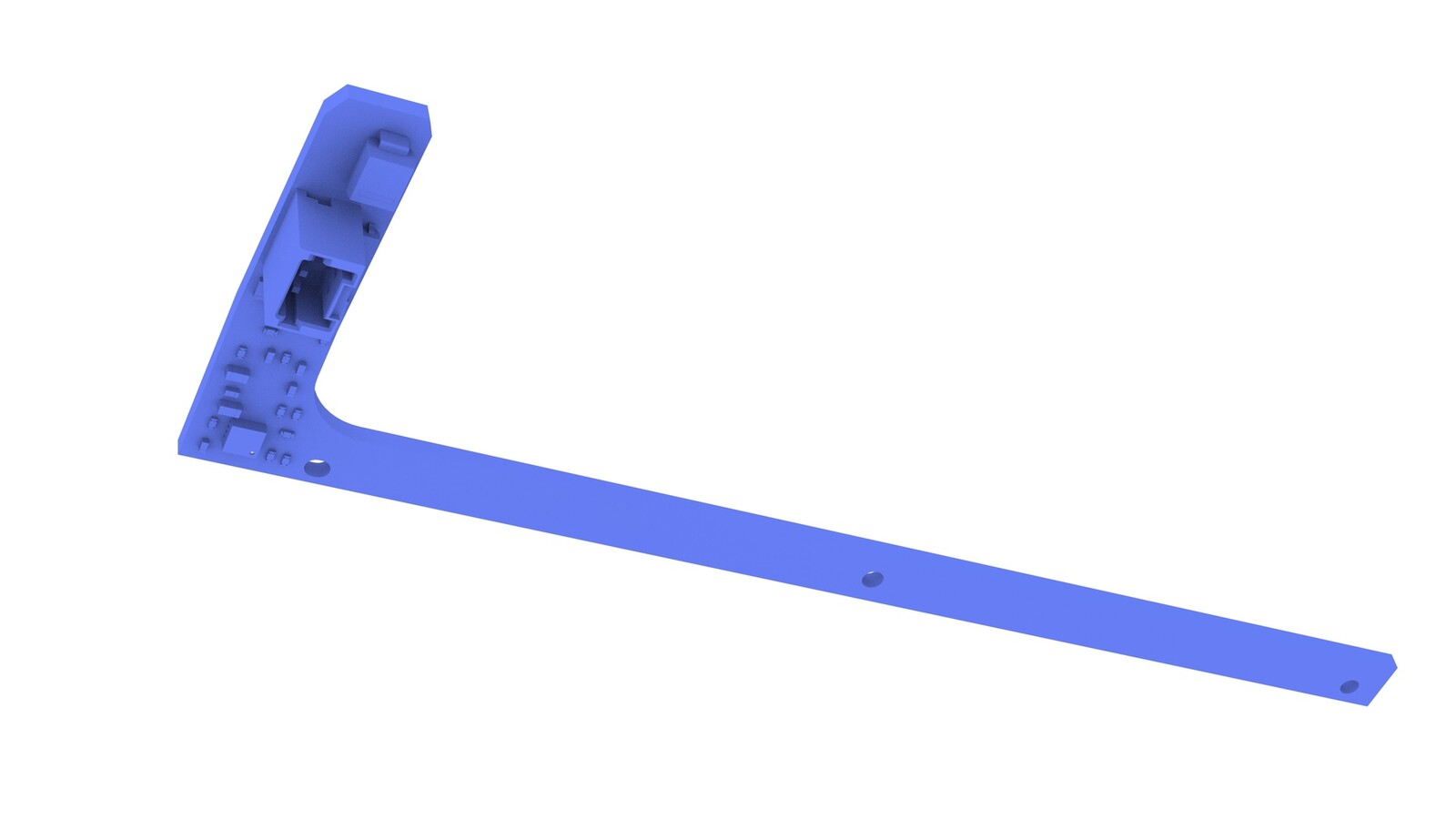

将相对湿度和温度传感器从挡风玻璃支架上拆下。
注向上倾斜传感器电路板，使其越过塑料定位销，然后将传感器电路板向上移动以取下定位销。
安装
-

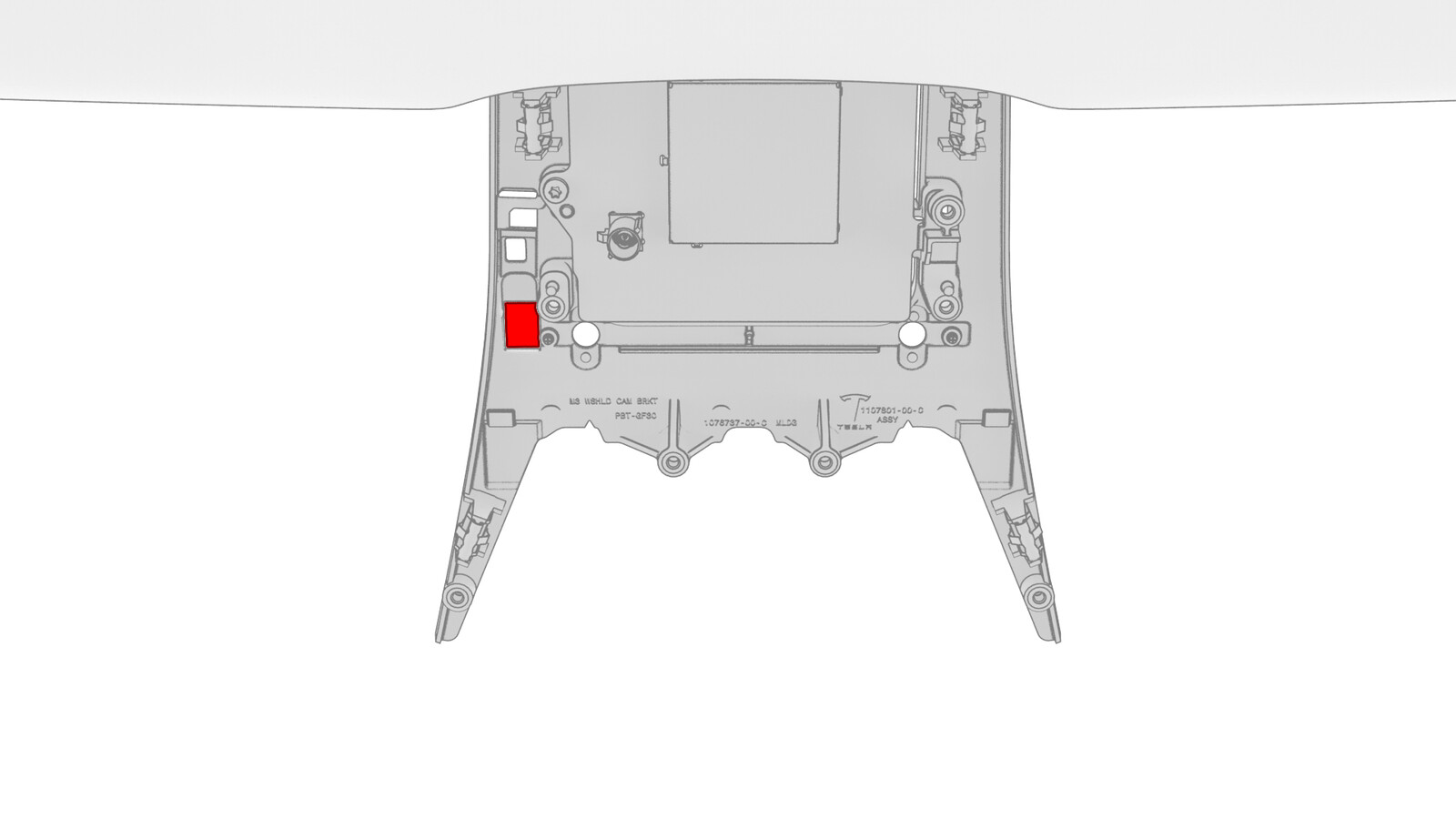

使用异丙醇 (IPA) 湿巾清理湿度和温度传感器电路板的泡沫垫与挡风玻璃接触的区域，待该部位风干后方可继续操作。
警告确保挡风玻璃风干后，方可继续操作，挡风披璃潮湿时，泡沫垫无法粘牢。
-

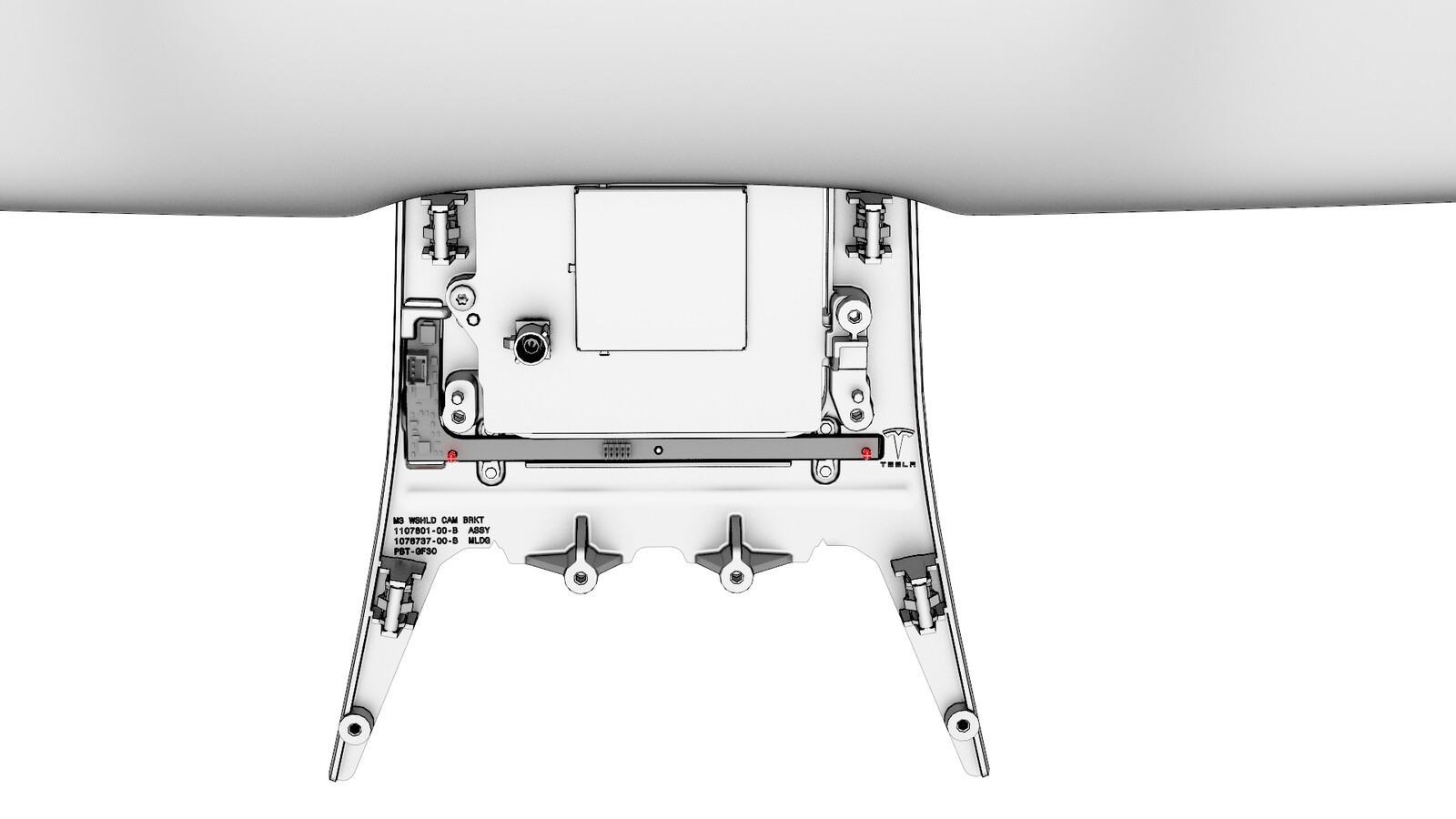

揭下新湿度和温度传感器电路板上的胶带，然后将电路板安装到挡风玻璃支架上。
注将锁片下方的电路板连接器端滑到挡风玻璃支架上，然后将电路板上的孔洞按压在挡风玻璃支架的定位销上。
-
使用 PH00 (Phillips #00) 螺丝刀安装将湿度和温度传感器固定到挡风玻璃支架的螺钉（2 个）。
0.12 Nm (1 lbs-in)警告使用 Wiha 精密扭矩扳手或类似工具将螺钉紧固到挡风玻璃支架上。支架上的螺纹非常脆弱，很容易滑丝。
-
将电气连接器连接到湿度和温度传感器。
-
将三摄像头总成放置到挡风玻璃支架上，然后安装将总成固定到挡风玻璃支架的螺钉（4 个）。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- T10 套筒
- 安装三摄像头盖。请参阅盖 - 三摄像头（拆卸和更换）。
- 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
- 安装四摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
- 通过触摸屏右上角显示的“3G”、“4G”、“LTE”或 WiFi 图标确认车辆的网络连接是否可用。
- 启用“维护模式”。请参阅维护模式。
- 点击SOFTWARE REINSTALL，然后点击REQUEST。
-
在车辆触摸屏上，点击时钟图标，然后点击Install Now，以开始固件更新。
注确保固件套件安装成功。
- 通过触摸屏退出“维护模式”。
- 升起左前车窗，关闭左前车门。
-
告知客户，现在需要手动驾驶，以使摄像头进行自校准。
注根据道路类型和路况，自校准可在手动驾驶 100 英里（160 公里）里程内完成。自校准完成前，如果尝试启用 Autopilot 自动辅助驾驶功能，将显示“当前无法使用 Autopilot 自动辅助驾驶功能”：尝试启用 Autopilot 自动辅助驾驶功能时，显示屏上会出现“正在校准摄像头，必须进行手动驾驶”。
