四轮定位检查和调整

校正代码 31002300 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 4 月 5 日:移除了在后轮外倾角无法达到规格时寻求帮助的建议。
  • 2023 年 7 月 19 日:添加了维护模式说明并删除了步骤。
  • 2023 年 10 月 3 日:添加了压舱袋重量信息。
  • 1096767-00-A 座椅外罩
  • 1071271-00-A 底盘高度测量工具
  • 1049463-00-A 方向盘水平测量仪
Informational PurposesAn informational icon, calling your attention
注
对 Model Y 执行悬架调整时,请务必先添加前束角调整校正代码 31002300。如果要进行外倾角/后倾角调整,需要一并添加校正代码 31000200。
  • 前束角调整:31002300
  • 前束角调整和外倾角/后倾角调整:31002300 + 31000200
Informational PurposesAn informational icon, calling your attention
注
本程序假定车辆悬架能够按预期运行。如有必要,可执行车辆一般检查。
Informational PurposesAn informational icon, calling your attention
注
Model 3 和 Model Y 车辆没有专用的外倾角和后倾角调整点。可通过控制悬架的空隙和倾斜度来调整外倾角和后倾角。在实际环境下,可通过安装 68 千克(150 磅)压舱袋来模拟有驾驶员和前排乘客的情况来保证该调整的准确度。如果不使用压舱袋,则此维修程序中调整的实际准确度会降低。
Informational PurposesAn informational icon, calling your attention
注
如果四轮定位检查表明需要调节外倾角和/或后倾角,并且车辆仍在定位架上,请执行第7步、第18步和第19步,然后从第22步开始。否则,从第1步开始。
Informational PurposesAn informational icon, calling your attention
注
确保定位机上的车辆配置文件与“维修手册”中的定位规格匹配。如果规格不匹配,可能需要手动输入规格值,更多信息请参阅定位机说明。

将此程序作为单独的行项目/活动添加到维修单/服务工单中。

调节准备工作

  1. 确保胎压符合规格。
    Informational PurposesAn informational icon, calling your attention
    注
    使用车门侧柱上显示的轮胎标签值。如果没有,则使用以下值:
    • 19 英寸车轮 - 42 psi
    • 20 英寸轮毂 - 42 psi
    • 21 英寸轮毂 - 42 psi
  2. 确保定位台架侧板/转动板已锁定。
  3. 断开充电电缆与车辆的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    车辆位于台架上时,请勿将充电电缆固定到充电接口。
  4. 将车辆驶至定位台架上,在转动板前部约 6 英寸处停车,以便执行滚动补偿。
  5. 换入驻车挡。
  6. 放置轮挡。
  7. 在驾驶位座椅和副驾位座椅上安装座椅外罩。
  8. 从车辆外部固定驾驶位和副驾位座椅安全带,然后换入空挡。
  9. 将一条车间毛巾夹在两个车门撞销上,并用一支笔锁闭车门。
  10. 将定位台架升至作业高度,然后稍稍降下以便锁定。
  11. 将定位头安装到车轮上。
  12. 移走轮挡。
  13. 将车辆信息输入到定位机中。
  14. 执行滚动补偿,然后手动将车辆置于侧板/转动板上。
  15. 重新放置轮挡。
  16. 拆卸定位侧板/转动板销。
  17. 如有必要,校准行驶高度工具。
    1. 使用卷尺测量此工具的高度。
    2. 如有必要,调节金属旋钮以补偿此工具的高度(即增加高度后的工具高度读数应为“0 毫米”)。
  18. 在图示的 4 个位置测量行驶高度。
    Informational PurposesAn informational icon, calling your attention
    注
    上述位置与车辆举升点中心线相距 75 毫米。
  19. 检查车辆的行驶高度是否在规格范围内。请参阅轮毂定位。
    Informational PurposesAn informational icon, calling your attention
    注
    前后移动前排座椅,将行驶高度设置到规格范围内。
  20. 安装制动踏板抑压器和方向盘气泡水平仪。
  21. 执行后倾角清除,方向盘回正并使用气泡水平仪和方向盘托架进行方向盘设置。
  22. 打印车辆摘要并识别哪些定位参数不在规格范围内。
    Informational PurposesAn informational icon, calling your attention
    注
    使用压舱袋时,务必参考正确的定位规格。
    Informational PurposesAn informational icon, calling your attention
    注
    如果定位参数在规格范围内,则转到完成定位的第 2 步。
  23. 将定位台架升至头顶高度,然后稍稍降下以便锁定。
  24. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)。
  25. 调节后轮外倾角。请参阅调节后轮外倾角。

调节后轮外倾角

  1. 如果后轮外倾角在规格范围内,无需调节,则调节后轮前束角。请参阅调节后轮前束角。

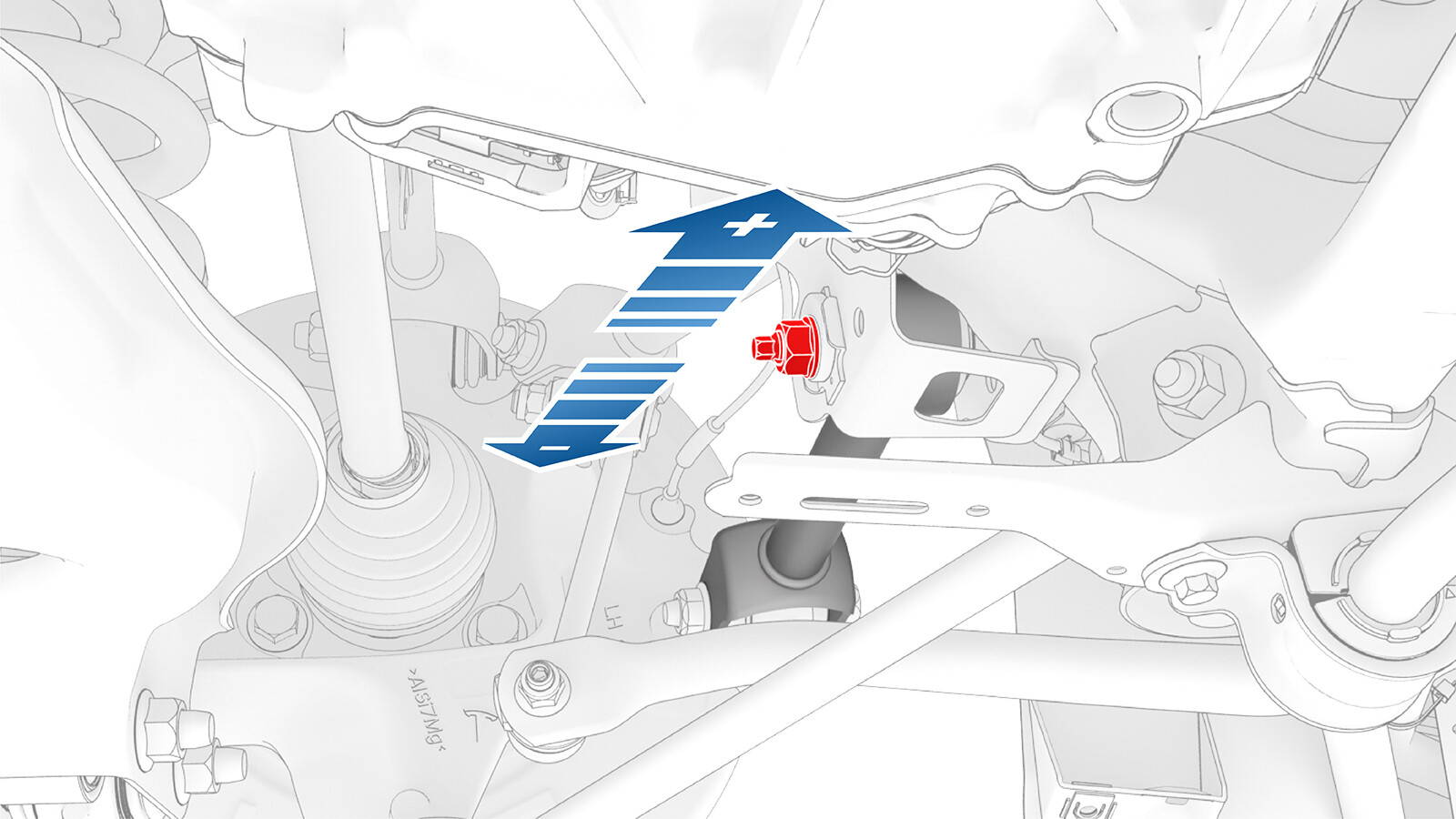

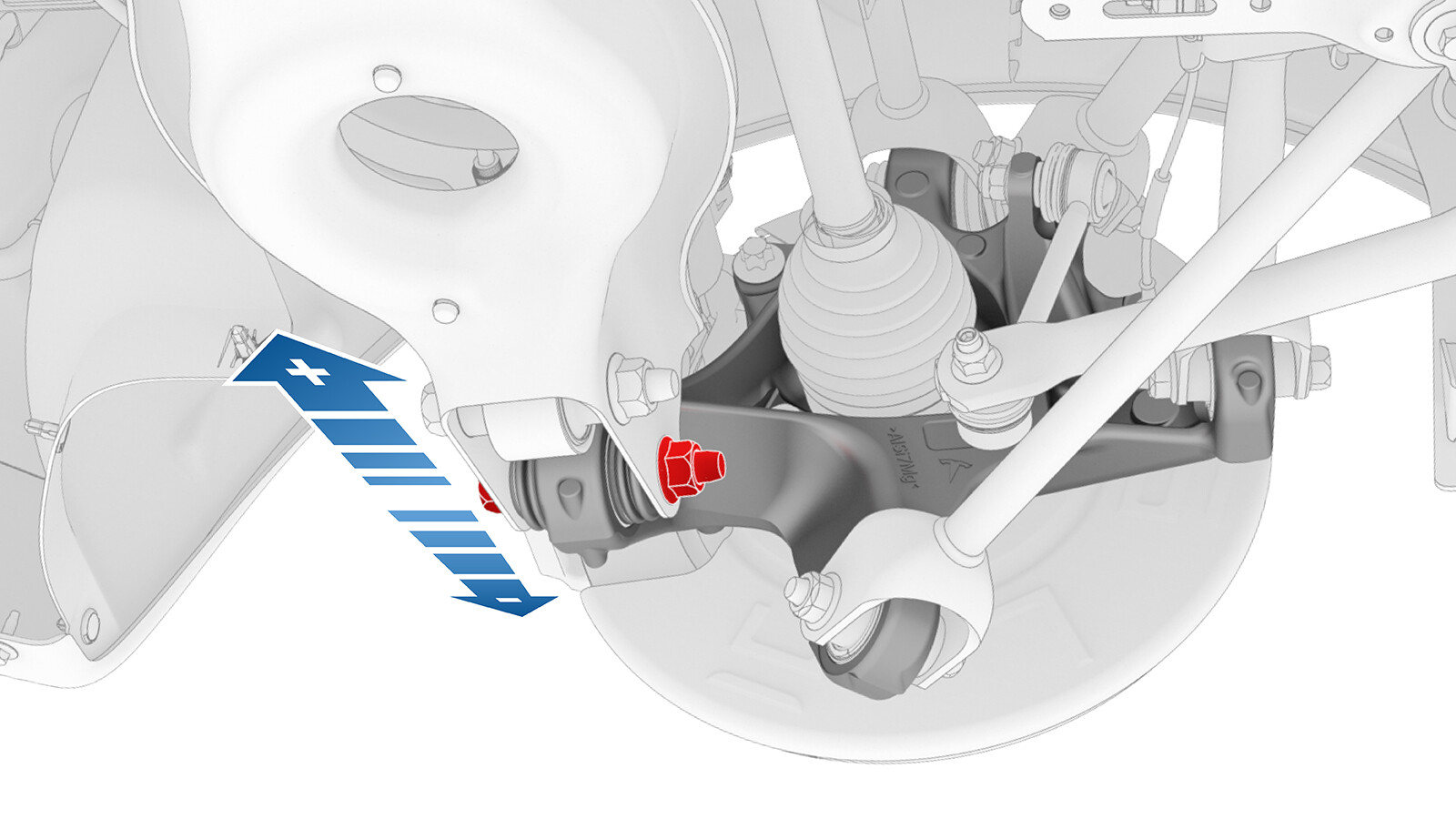

  2. 稍稍松开但不要拆下将左后下尾连杆固定到转向节的螺栓。
  3. 将左后轮外倾角调节至规格范围内。请参阅轮毂定位。
    • 将转向节朝靠近中心线的方向移动可增加正外倾角。
    • 将转向节朝远离中心线的方向移动可增加负外倾角。
  4. 如果外倾角正确,请转到第10步。
  5. 稍稍松开但不要拆下将左后下尾连杆固定到副车架的螺栓。
  6. 将左后轮外倾角调节至规格范围内。请参阅轮毂定位。
    • 将连杆朝靠近中心线的方向移动可增加正外倾角。
    • 将连杆朝远离中心线的方向移动可增加负外倾角。
  7. 如果外倾角正确,请转到第10步。

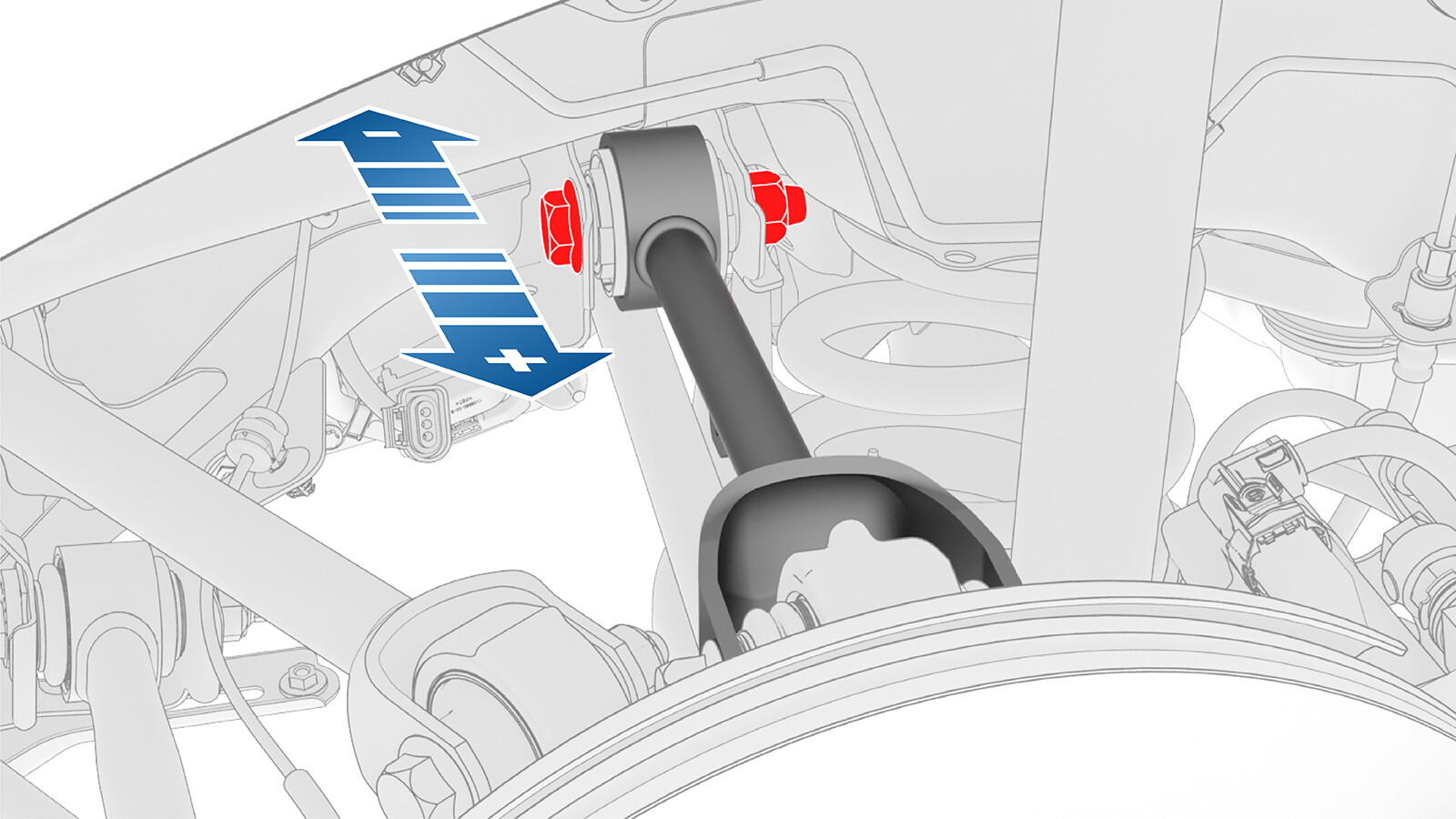

  8. 稍稍松开但不要拆下将左后上尾连杆固定到副车架的螺栓。
  9. 将左后轮外倾角调节至规格范围内。请参阅轮毂定位。
    • 要增加正外倾角,将连杆朝远离中心线的方向移动。
    • 要增加负外倾角,将连杆朝靠近中心线的方向移动。
  10. 紧固松动的悬架螺栓。
    • 下尾连杆至转向节螺栓
      115 Nm (84.8 lbs-ft)
    • 将下尾连杆固定到副车架的螺栓
      115 Nm (84.8 lbs-ft)
    • 上尾连杆至副车架螺栓
      134 Nm (98.8 lbs-ft)
  11. 如果需要,对车辆右侧执行第2步至第10步。
  12. 调节后轮前束角。请参阅调节后轮前束角。

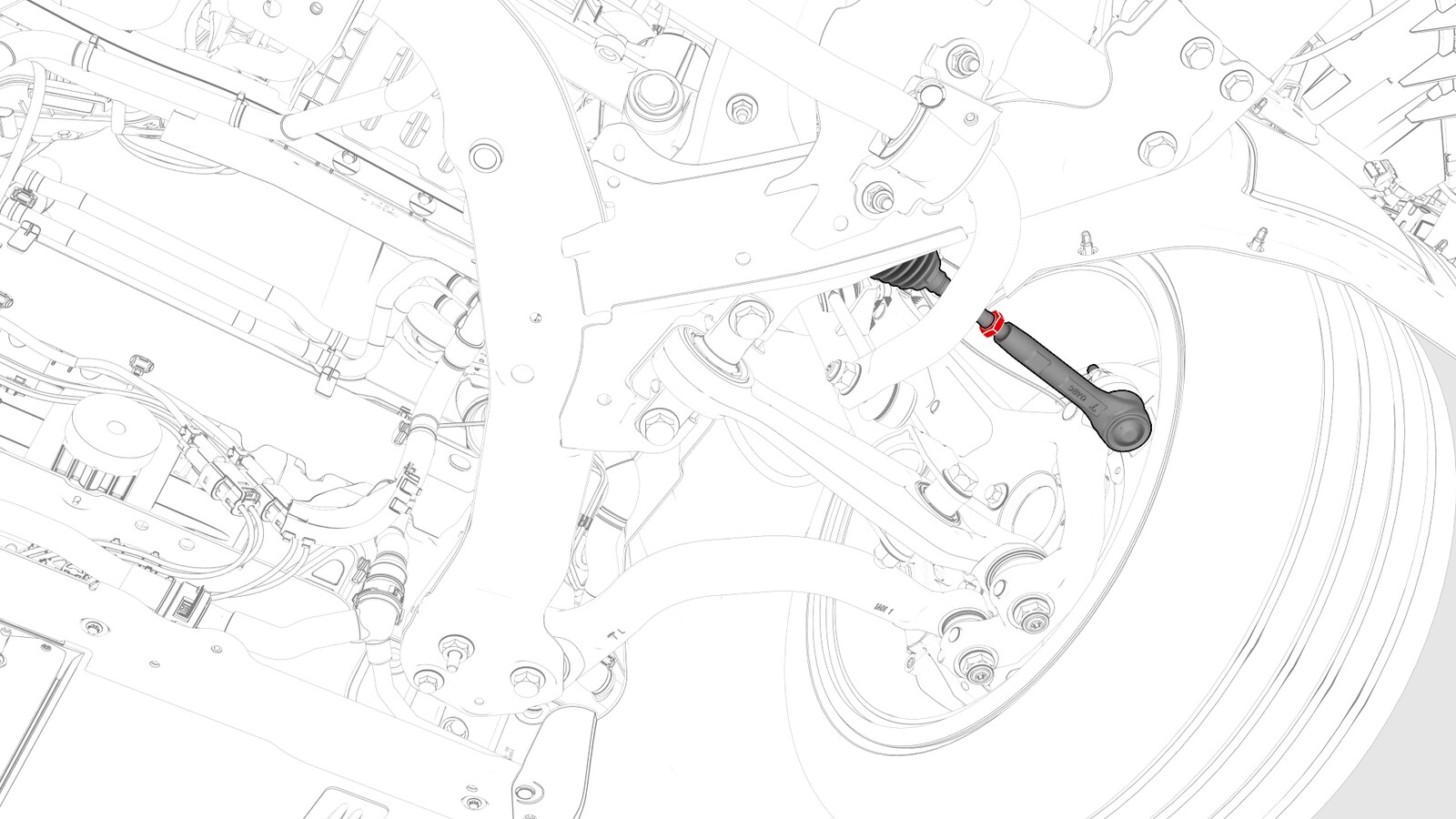

调节后轮前束角

  1. 如果后轮前束角在规格范围内,无需调节,则调节前轮外倾角和后倾角。请参阅调节前轮外倾角和后倾角。

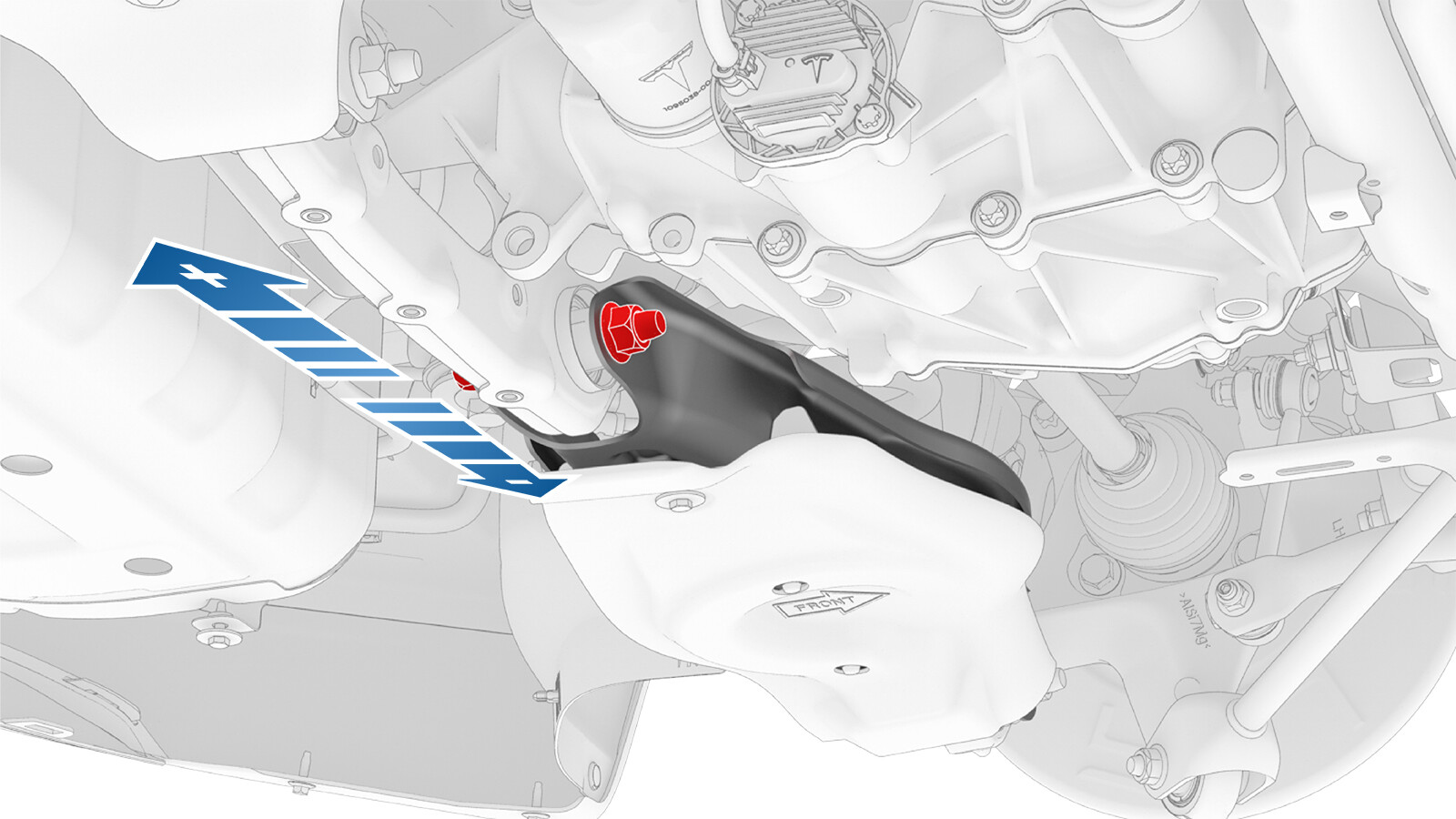

  2. 松开左后前束连杆至副车架螺栓上的螺母。

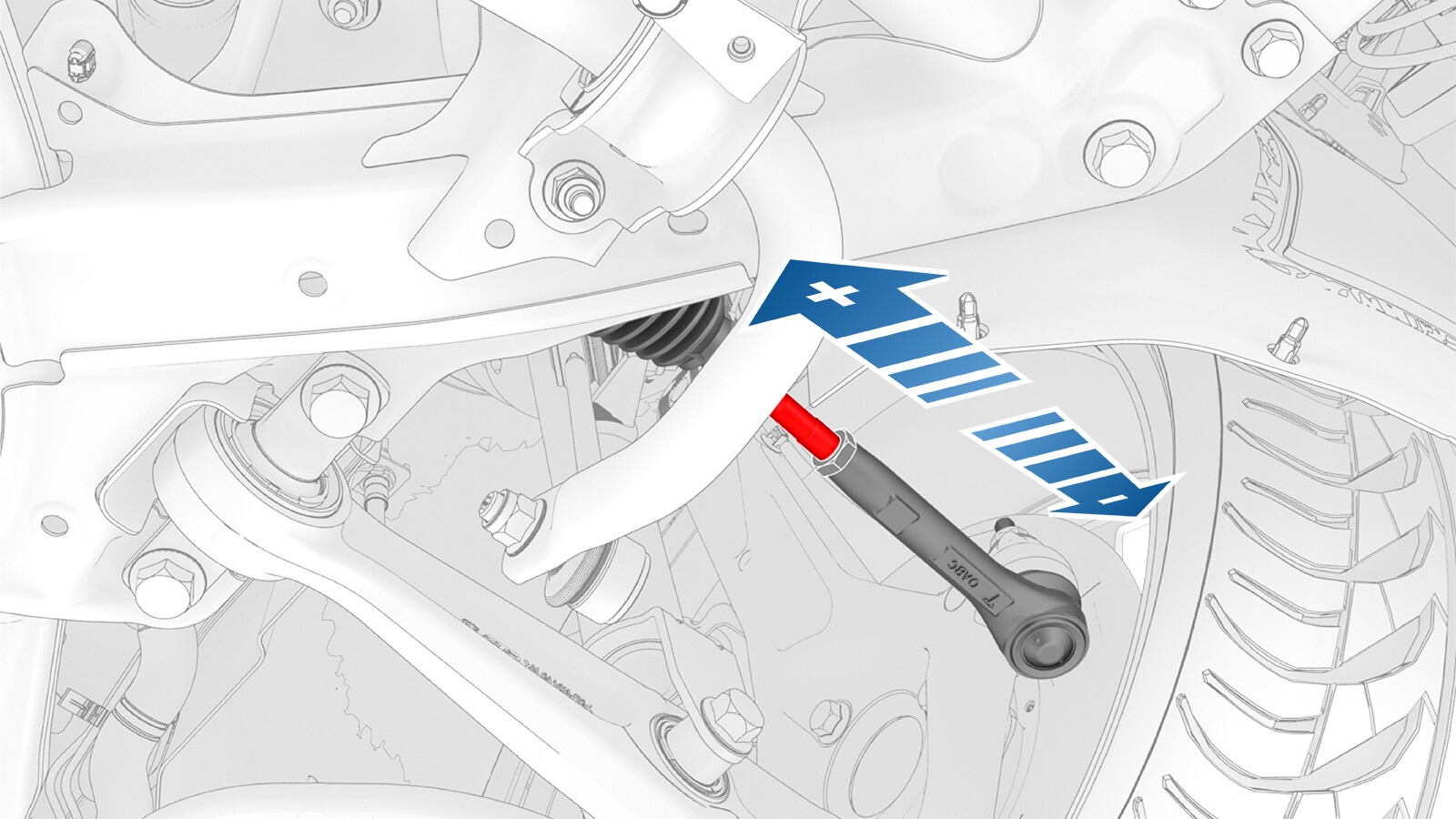

  3. 旋转左后前束连杆至副车架螺栓,将左后轮前束角调节至规格范围内。请参阅轮毂定位。
    • 要增加正前束角,将连杆朝靠近中心线的方向移动。
    • 要增加负前束角,将连杆朝远离中心线的方向移动。
  4. 如果左后轮前束角正确,则拧紧螺母。
    85 Nm (62.7 lbs-ft)
  5. 如果需要,对车辆右侧执行第2步至第4步。
  6. 调节前轮外倾角和后倾角。请参阅调节前轮外倾角和后倾角。

调节前轮外倾角和后倾角

  1. 如果前轮外倾角和后倾角在规格范围内,无需调节,则调节前轮前束角。请参阅调节前轮前束角。

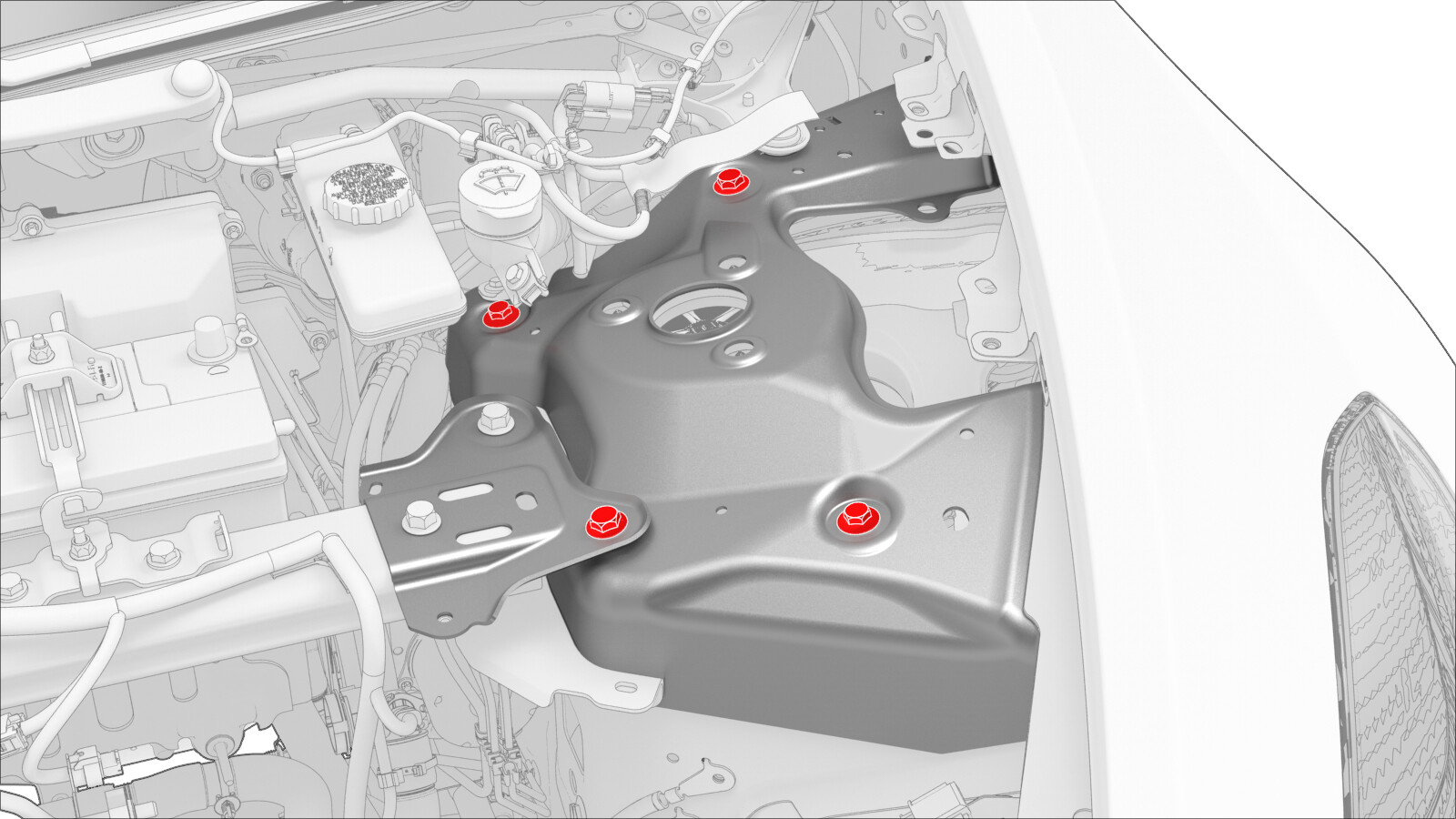

  2. 拆卸前围篦板。请参阅面板 - 前围篦板(拆卸和更换)。
  3. 围绕每个左前上方控制臂支座螺栓画圆圈,以标记其位置。
    提示: 这些圆圈可为调节程序提供参考。
  4. 稍稍松开但此时请勿拆下左前上方控制臂支座螺栓。
  5. 将左前轮外倾角和左前轮后倾角调节至规格范围内。请参阅轮毂定位。

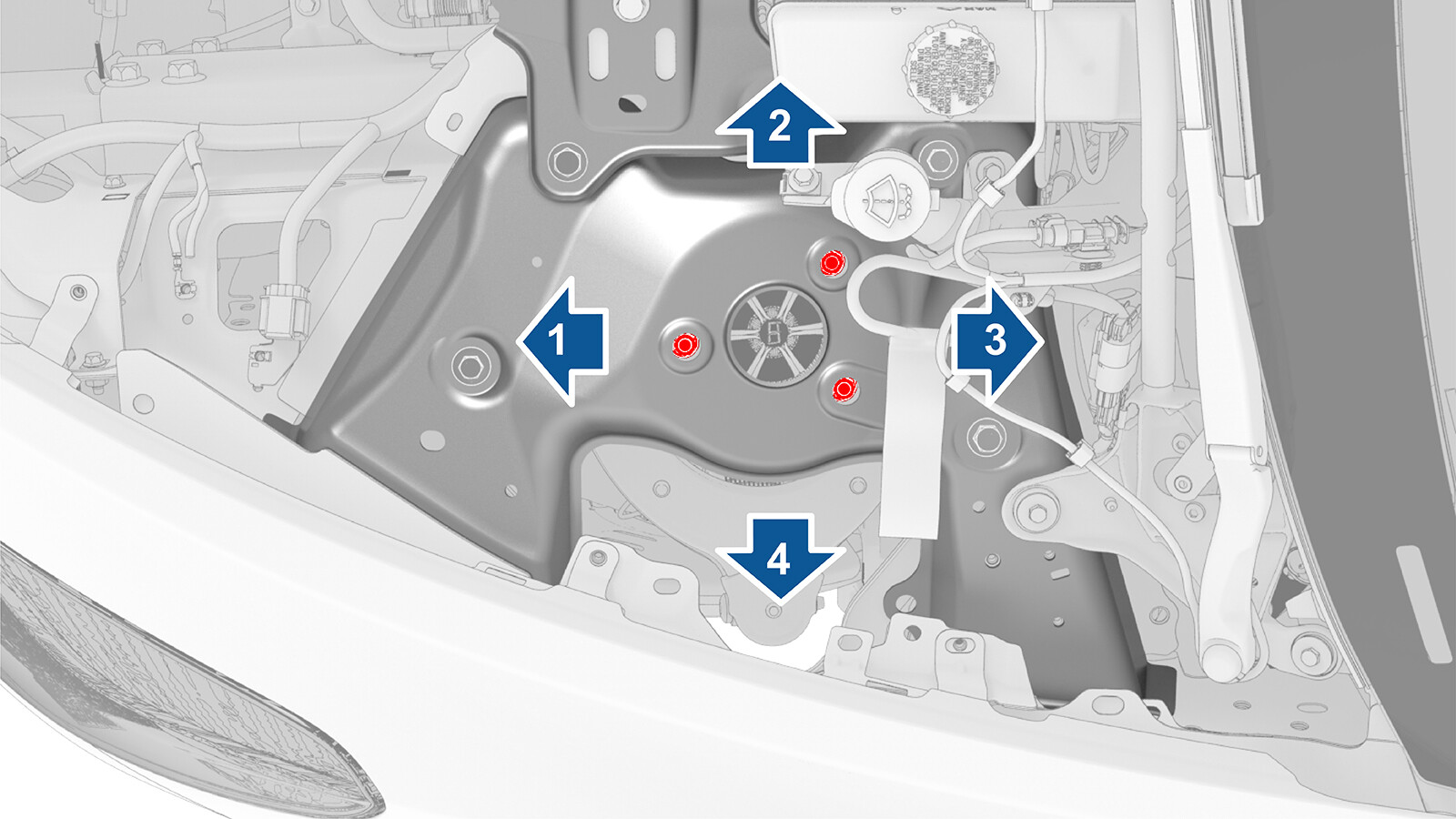

    1. 负后倾角
    2. 负外倾角
    3. 正后倾角
    4. 正外倾角

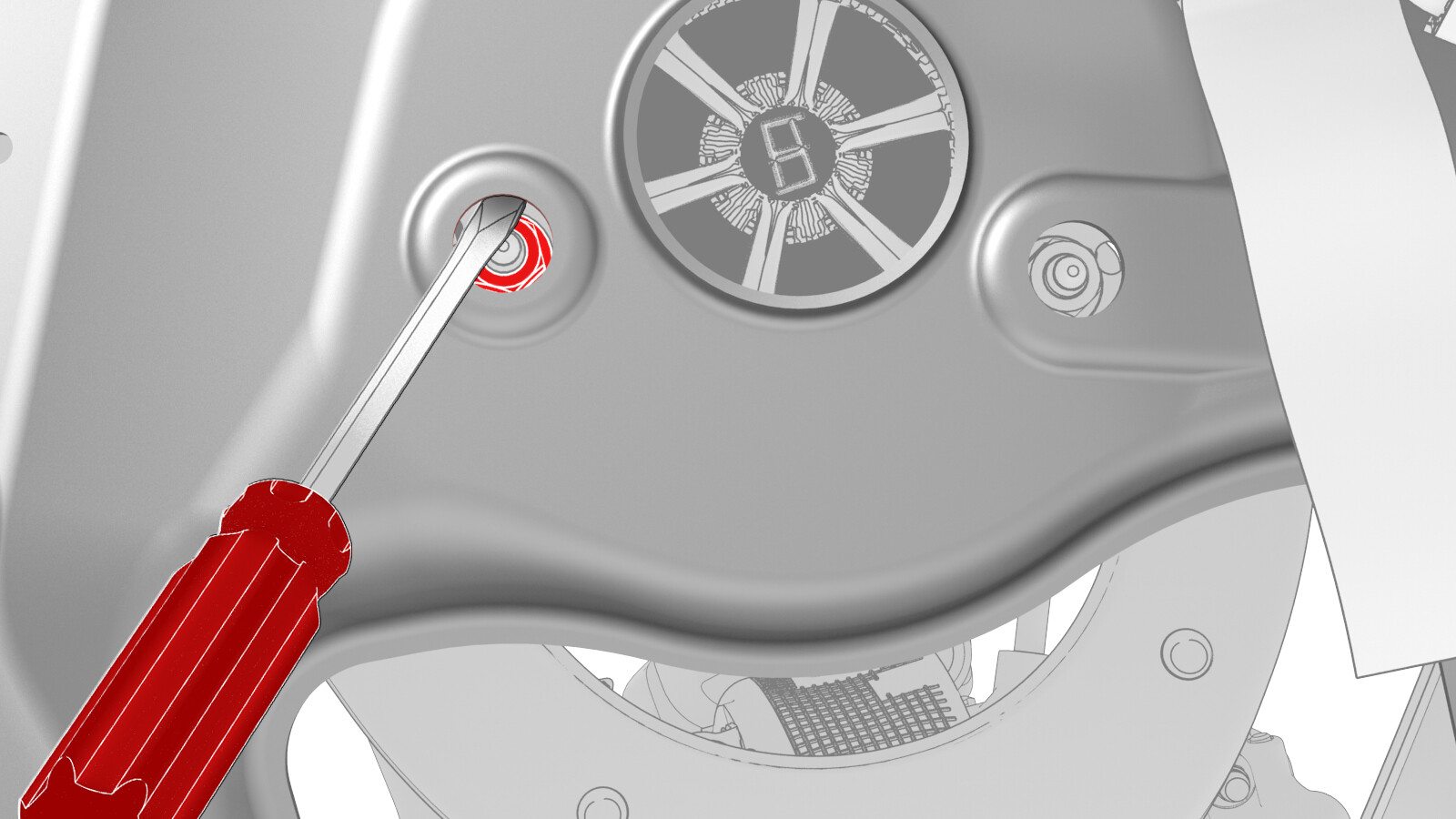

  6. 使用撬具或大号螺丝刀在减震器固定螺母和车身开口之间撬动,以便移动减震塔内部的前上方控制臂支座。
    • 将前上方控制臂支座朝远离中心线的方向移动会形成正外倾角。
    • 将前上方控制臂支座朝靠近中心线的方向移动会形成负外倾角。
    • 将前上方控制臂支座向后移动会形成正后倾角。
    • 将前上方控制臂支座向前移动会形成负后倾角。

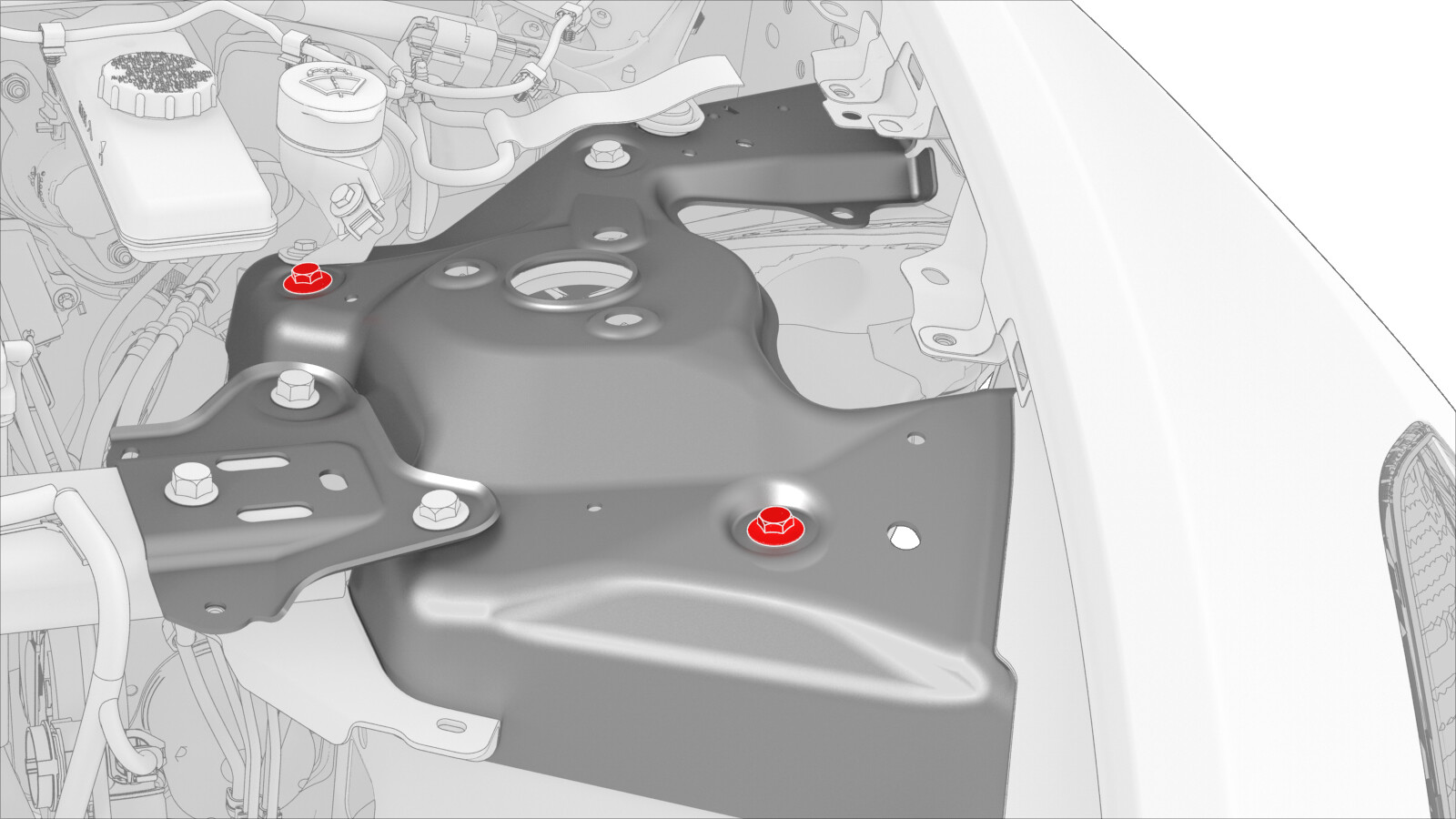

  7. 左前轮外倾角和左前轮后倾角设置正确无误后,在协助下,紧固前上方控制臂支座螺栓,以保持在此位置。
    30 Nm (22.1 lbs-ft)
  8. 执行后倾角清除,方向盘回正并对方向盘进行设置,然后检查定位情况。
  9. 如果需要,重复第3步至第8步。
  10. 左前轮外倾角和左前轮后倾角设置正确后,拧紧大号左前上方控制臂支座螺栓。
    62 Nm (45.7 lbs-ft)
  11. 拧紧小号左前上方控制臂支座螺栓。
    35 Nm (25.8 lbs-ft)
  12. 如果需要,对车辆右侧执行第3步至第11步。
  13. 调节前轮前束角。请参阅调节前轮前束角。

调节前轮前束角

  1. 如果前轮前束角在规格范围内,无需调节,则完成定位。请参阅完成定位。
  2. 松开左侧内部横拉杆上的止动螺母。
  3. 旋转左侧内部横拉杆,将左前轮前束角调节至规格范围内。请参阅轮毂定位。
    • 要增加正前束角,将横拉杆球头朝靠近中心线的方向移动。
    • 要增加负前束角,将横拉杆球头朝远离中心线的方向移动。
  4. 左前轮前束角设置正确后,拧紧左侧内部横拉杆上的止动螺母。
    80 Nm (59.0 lbs-ft)
  5. 如果需要,对车辆右侧执行第2步至第4步。
  6. 完成定位。请参阅完成定位。

完成定位

  1. 打印车辆摘要并确认定位参数在规格范围内。请参阅轮毂定位。
    Informational PurposesAn informational icon, calling your attention
  2. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)。
  3. 将定位台架降至作业高度并锁定。
  4. 将定位头从车轮上拆下。
  5. 拆卸制动踏板抑压器。
  6. 安装定位侧板/转动板销。
  7. 将定位台架降到地面上。
  8. 解锁驾驶位车门,换入驻车挡,然后拆下方向盘气泡水平仪。
  9. 解开座椅安全带,然后从车上取下压舱袋。
  10. 将座椅罩从车上拆下。
  11. 通过触摸屏启用“维护模式”。请参阅维护模式。
  12. 解锁车辆网关以进行诊断通信。请参阅网关(解锁)。
  13. 在车辆触摸屏上,点击Service Mode(扳手图标)。
  14. 点击Chassis(减震器图标),然后点击Alignment & Tires。
  15. 点击Clear Offset,然后点击Run。
  16. 点击Controls(车辆图标)、Service Mode,然后点击Exit Service Mode。
  17. 移走轮挡。
  18. 安装前围篦板(若已拆除)。请参阅面板 - 前围篦板(拆卸和更换)。
  19. 将车辆驶离定位架。
  20. 执行试驾并验证车辆工况。
    Informational PurposesAn informational icon, calling your attention
    注
    将校正代码 00040100 作为一项单独的活动添加至“服务工单”。
