校正代码 10204101 1.44 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

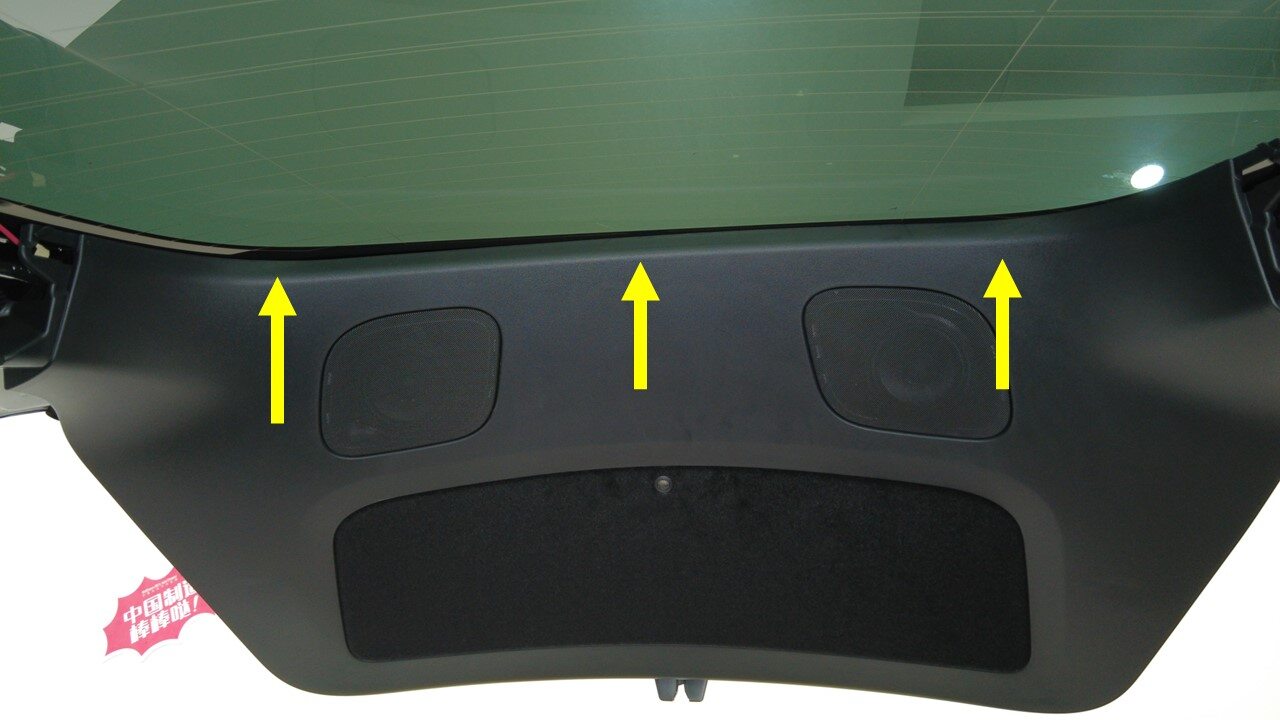

1. 打开掀背尾门。

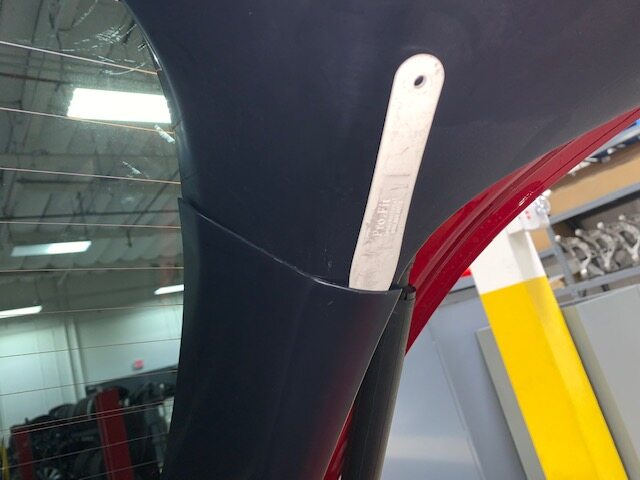

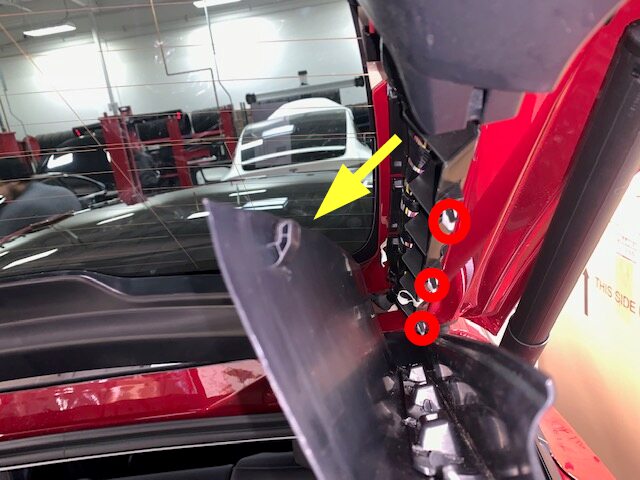

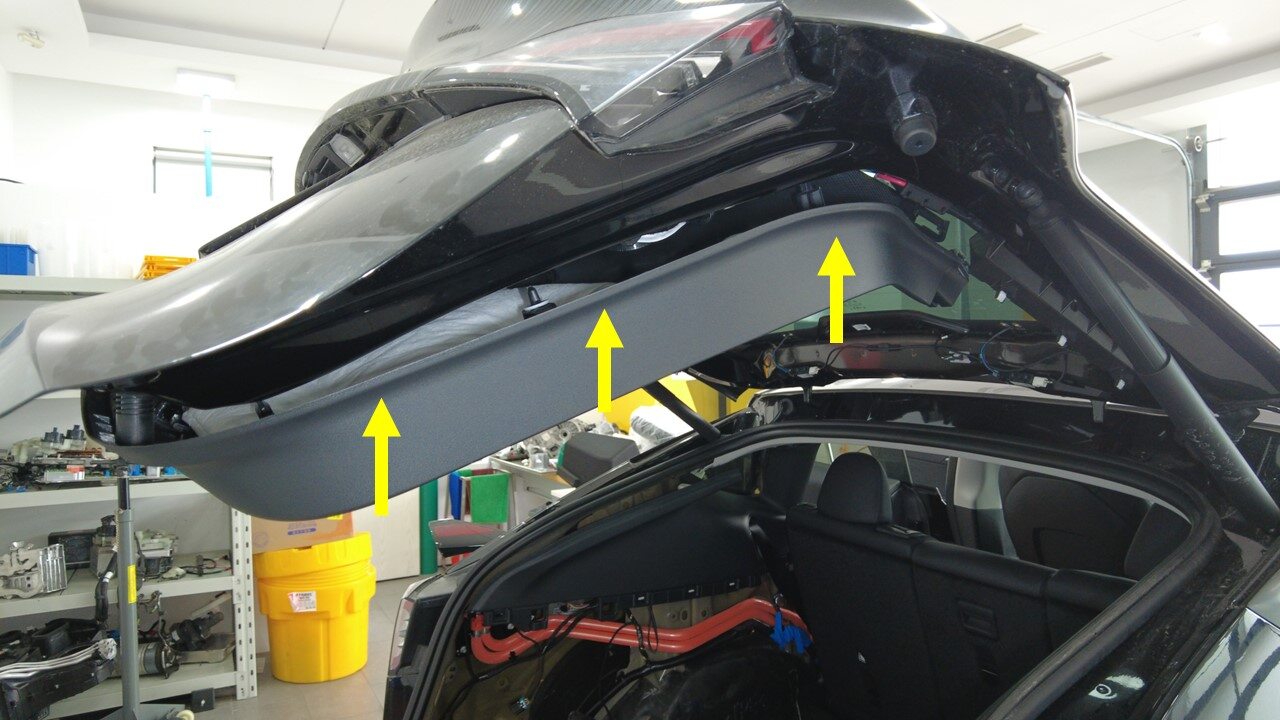

2. 拆卸掀背尾门上部饰板。
   注

   15 个卡子，2 个定位销，2 个锁片；使用饰板工具先拆下侧边卡子；最后再拆下上部卡子。

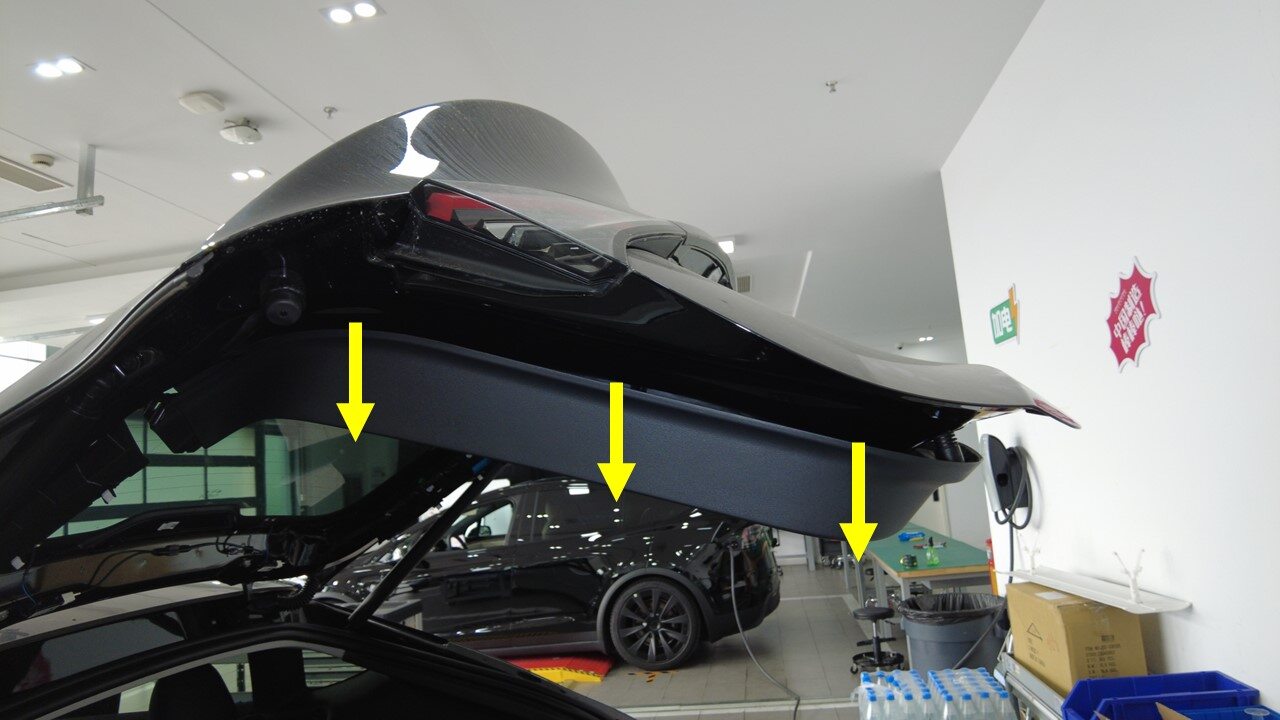

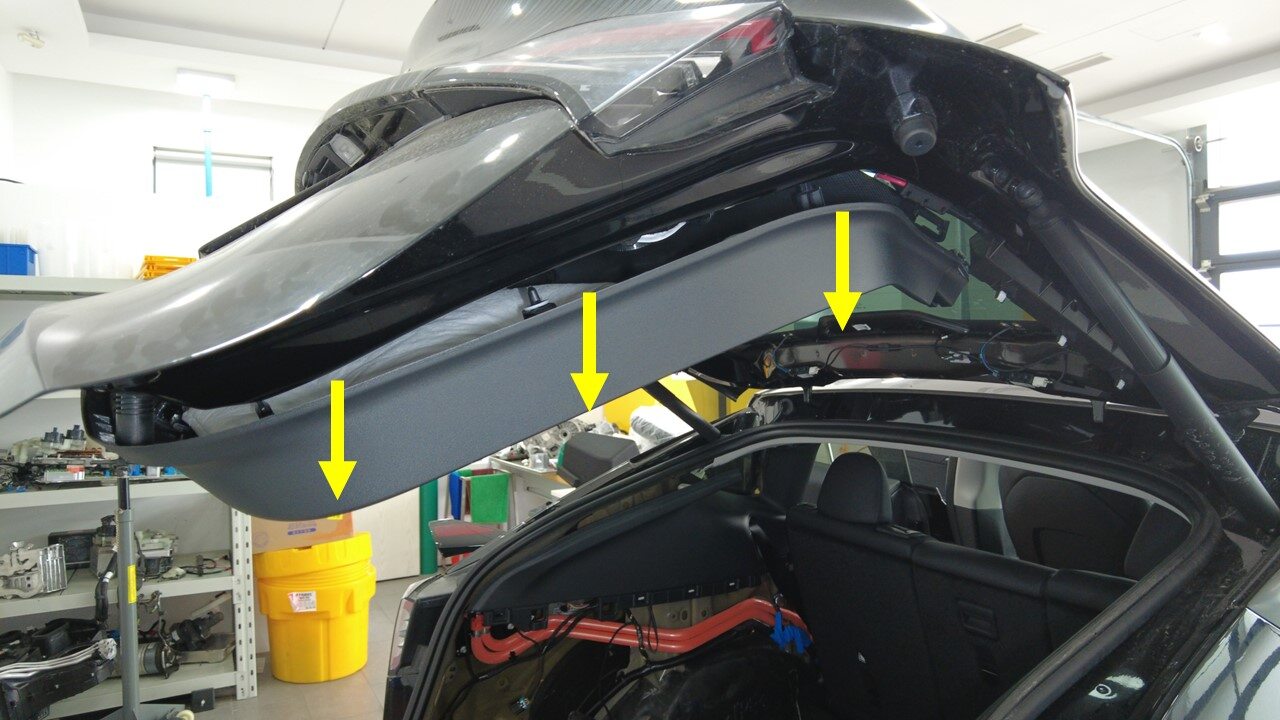

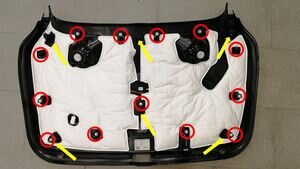

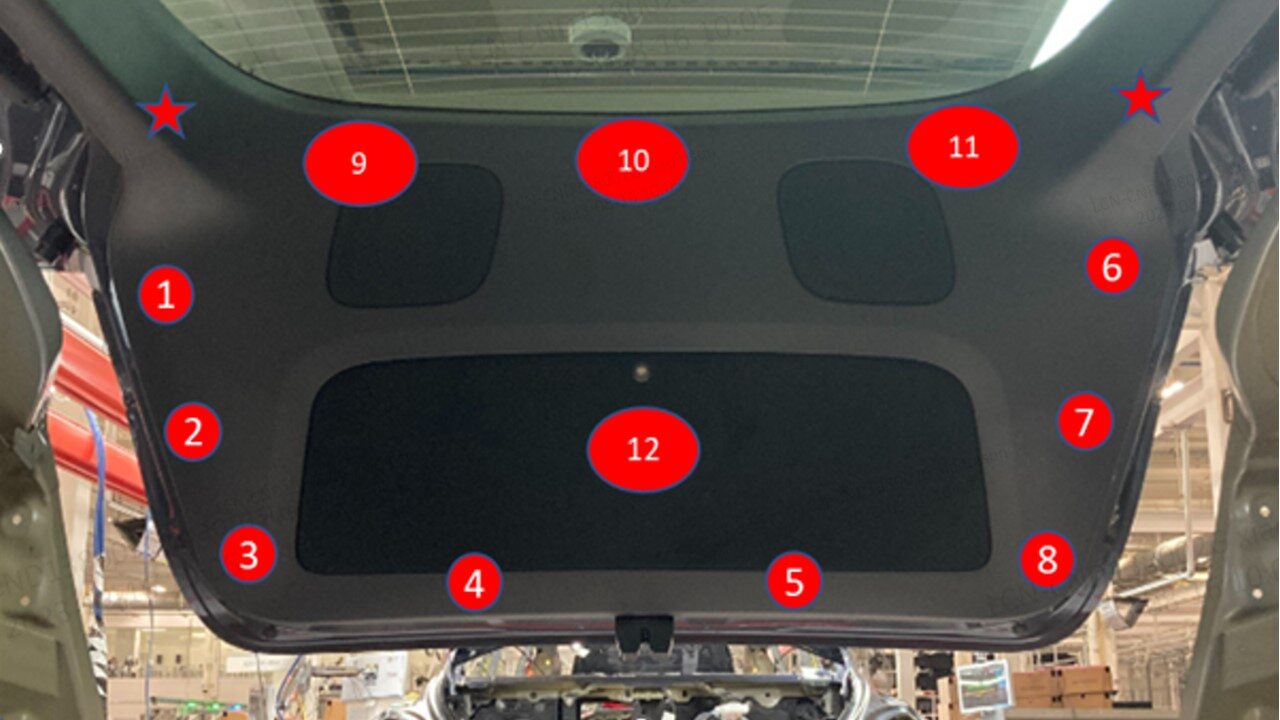

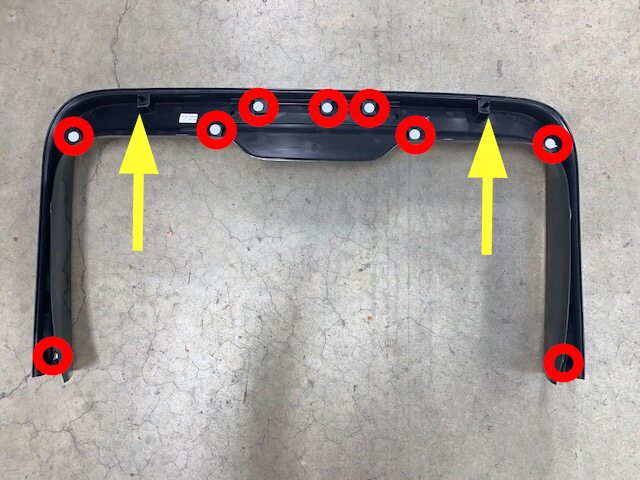

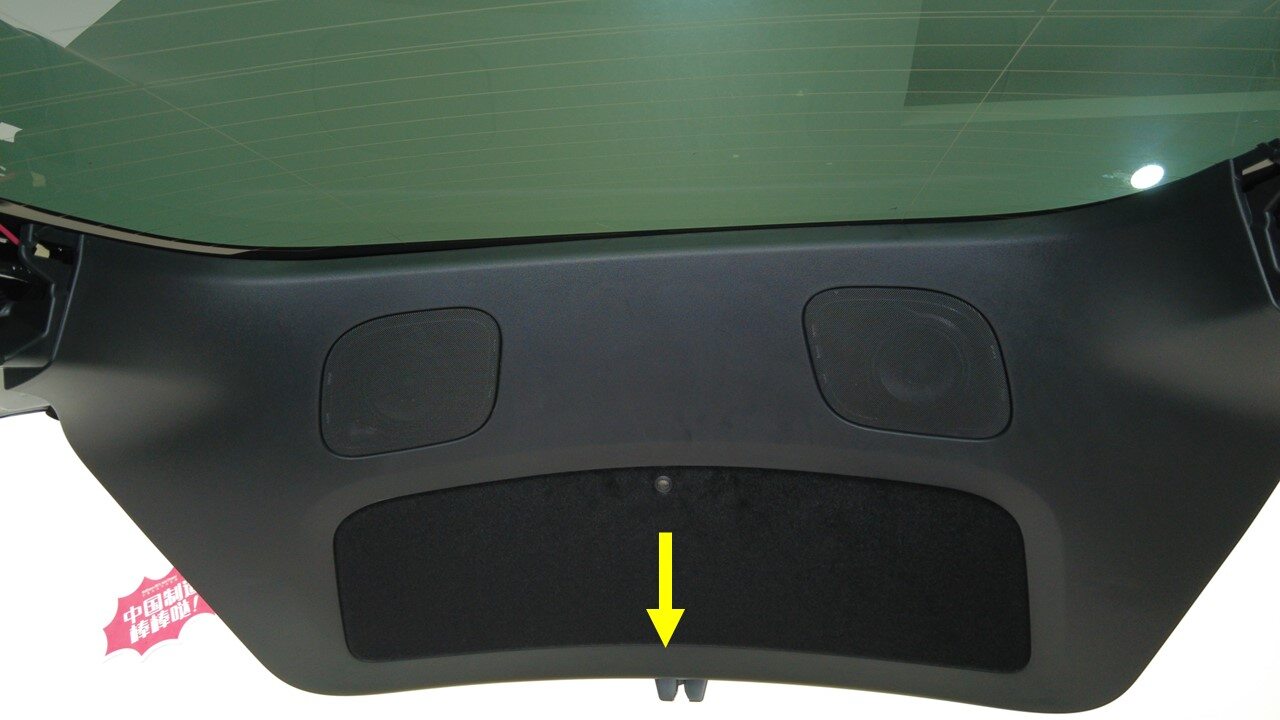

3. 拆卸掀背尾门下部饰板。
   注

   2 个推拉式卡子，12 个卡子，6 个定位销，1 个连接器；如图所示，拆下两侧带星号的推拉式卡片，然后按顺序拆下饰板上的固定卡子。拆卸最后一个卡子时，用一只手握住饰板，以防其突然掉落并损坏连接器，请从左下角开始拆卸，以断开线束。

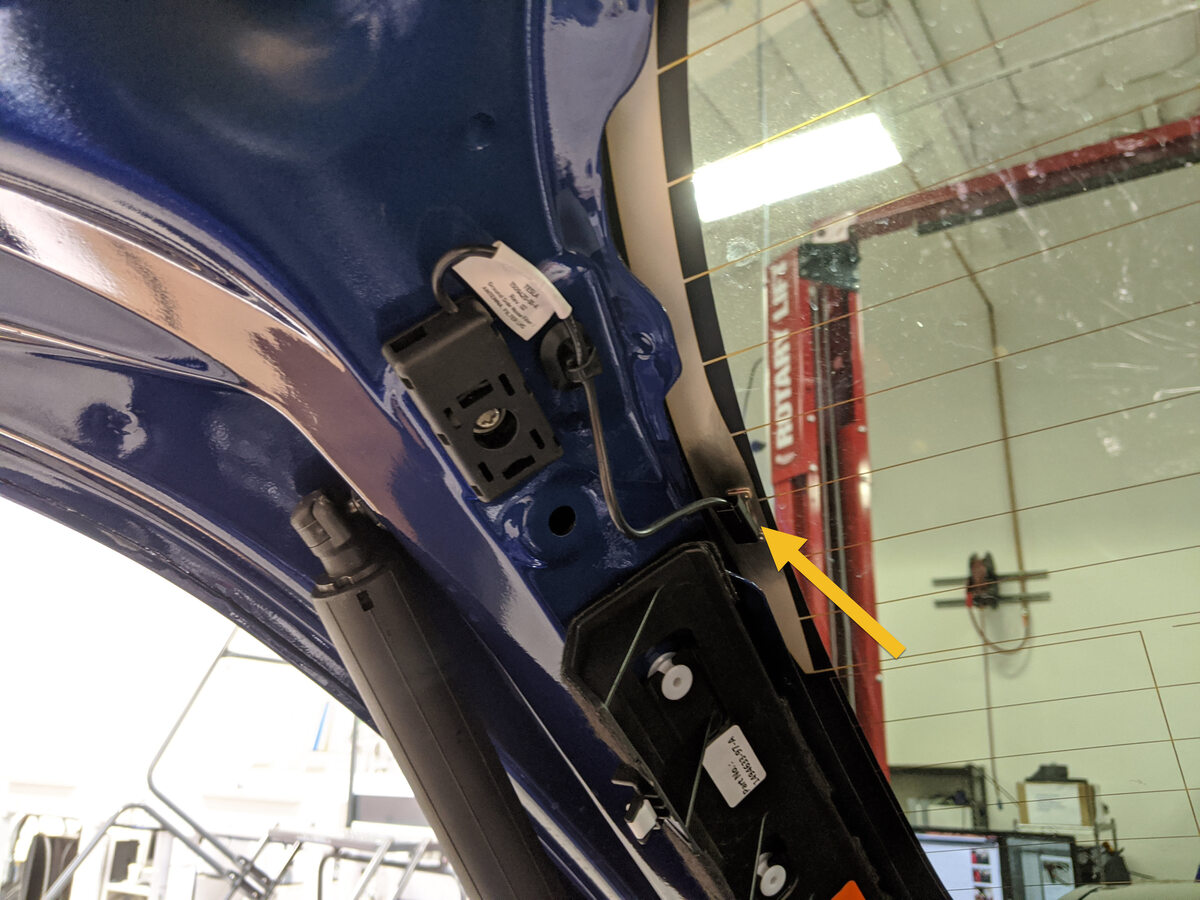

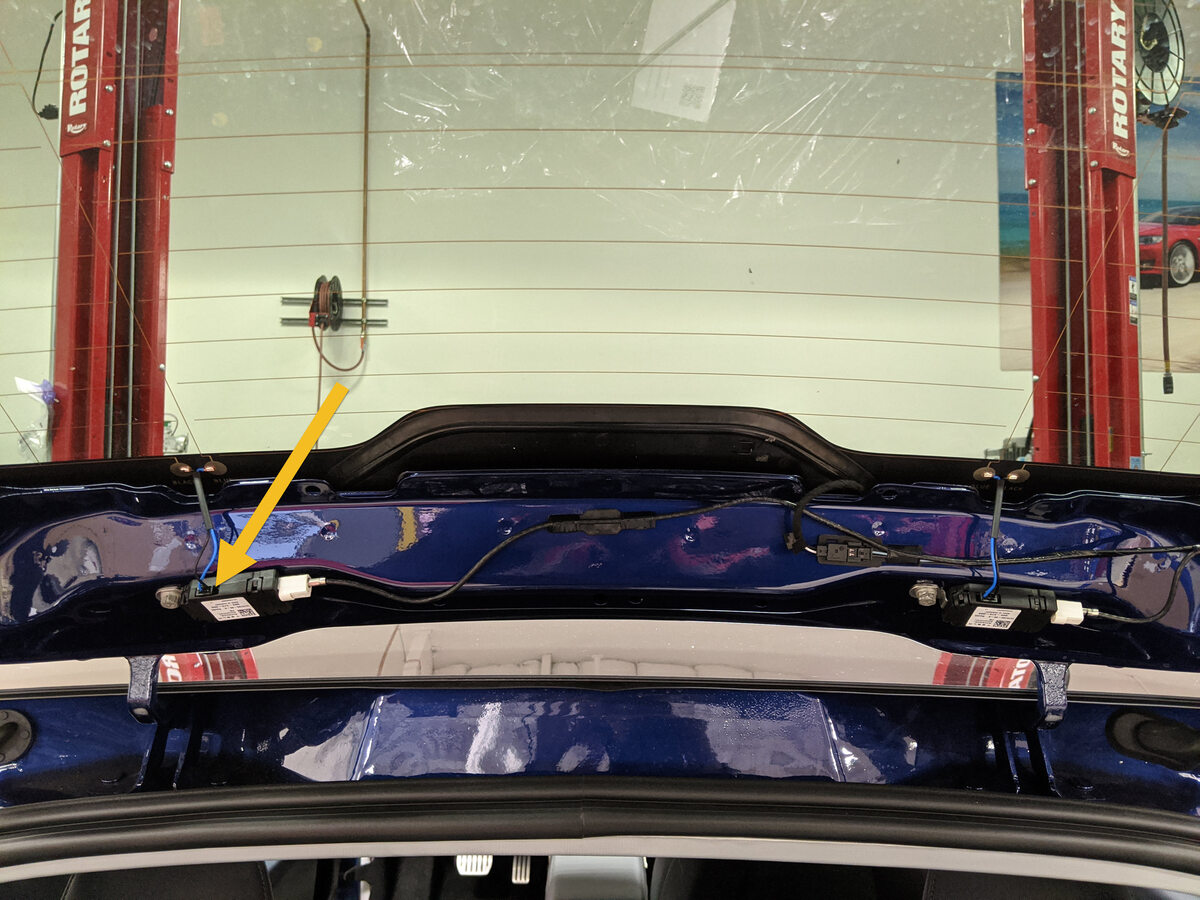

4. 断开左侧 FM 天线放大器。
   注

   1 个连接器

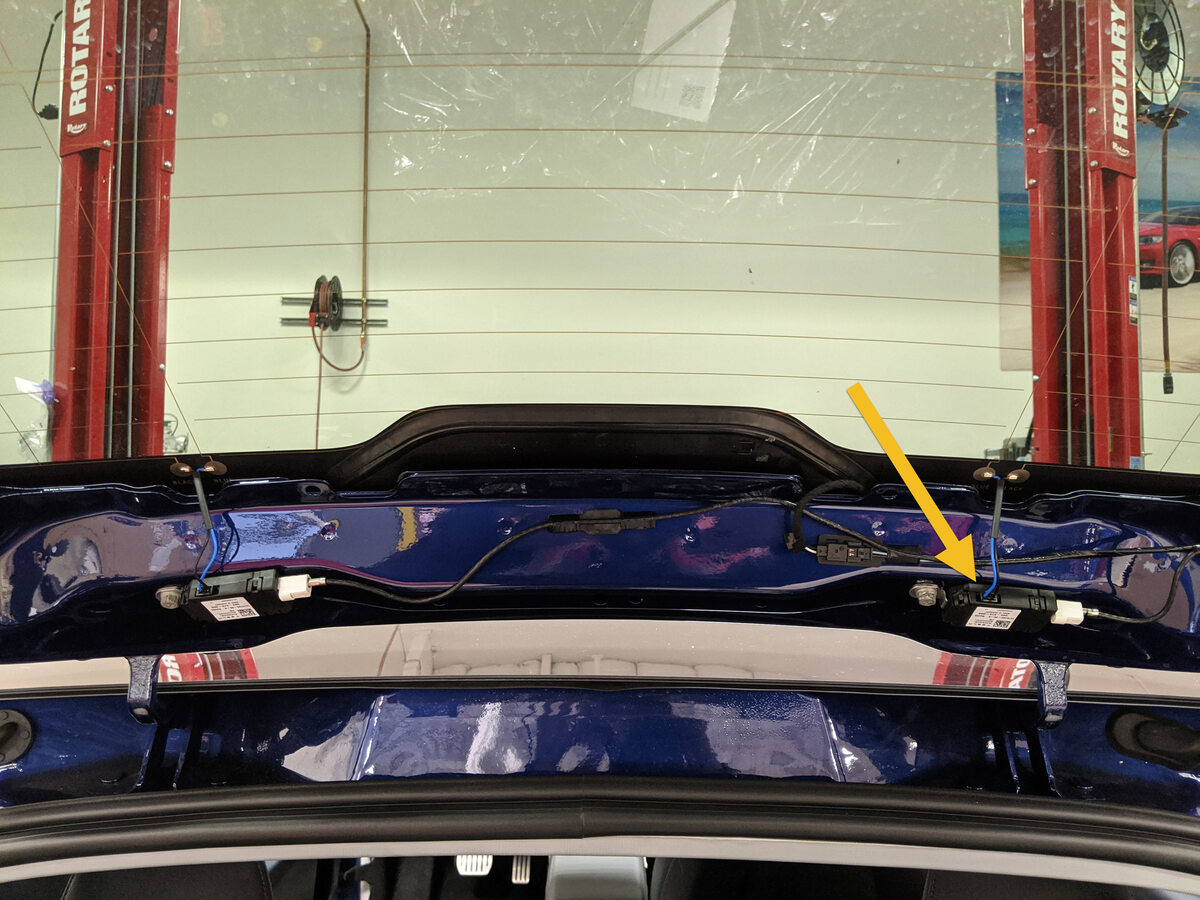

5. 断开右侧 FM 天线放大器。
   注

   1 个连接器

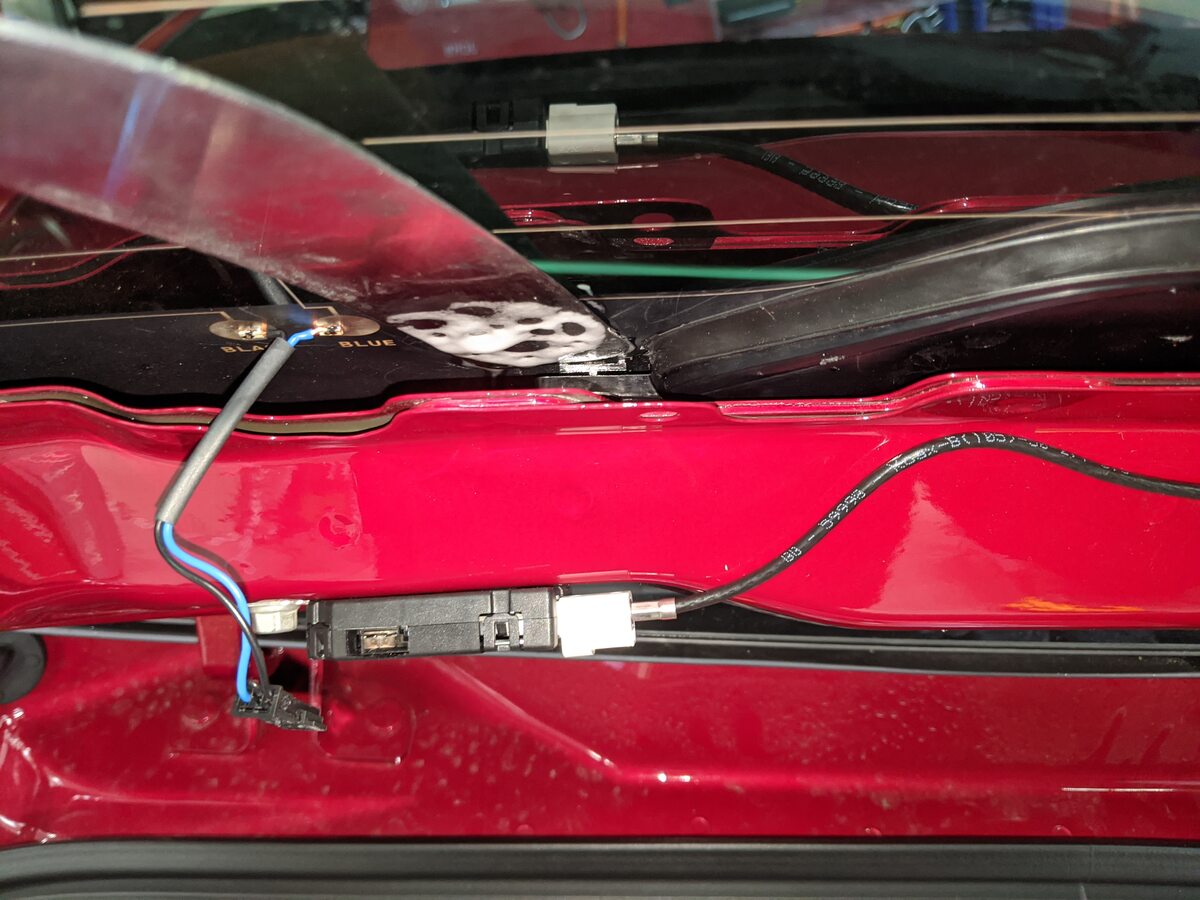

6. 将左侧接地噪音滤波天线从背光灯玻璃上断开。
   注

   1 个连接器；注意请勿损坏玻璃。



7. 将噪音滤波天线从背光灯玻璃右侧断开。
   注

   1 个连接器

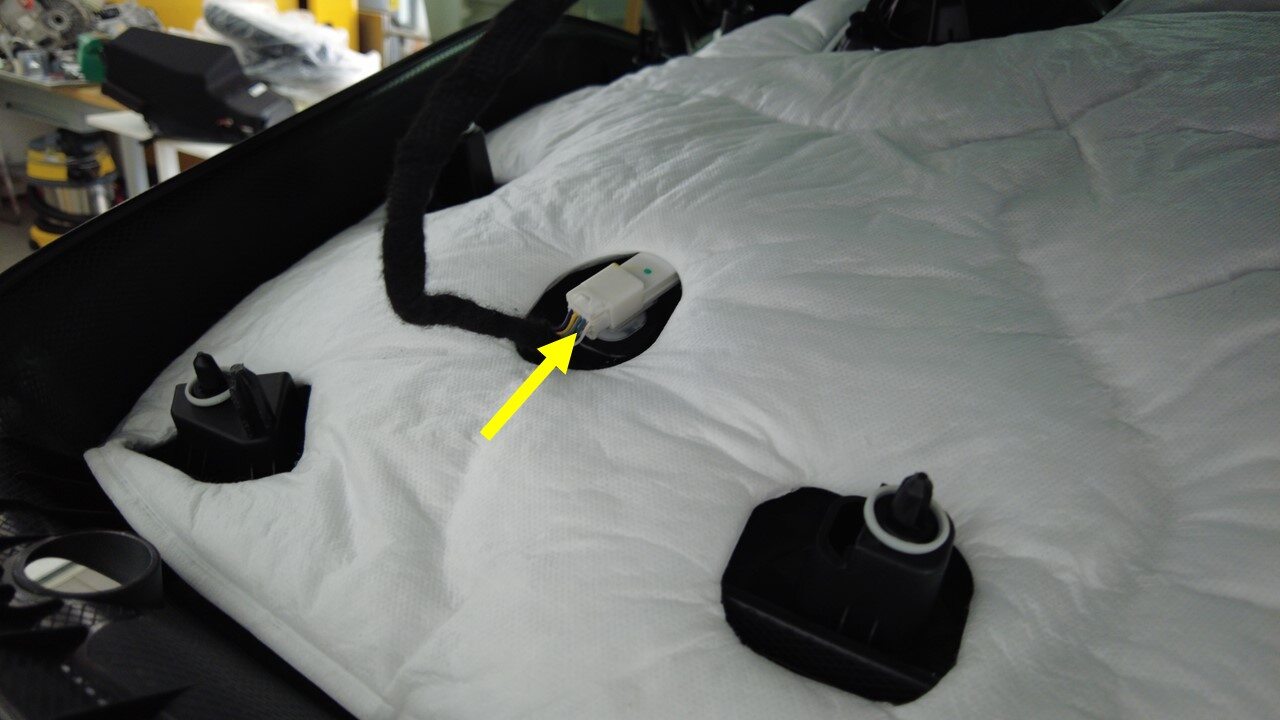

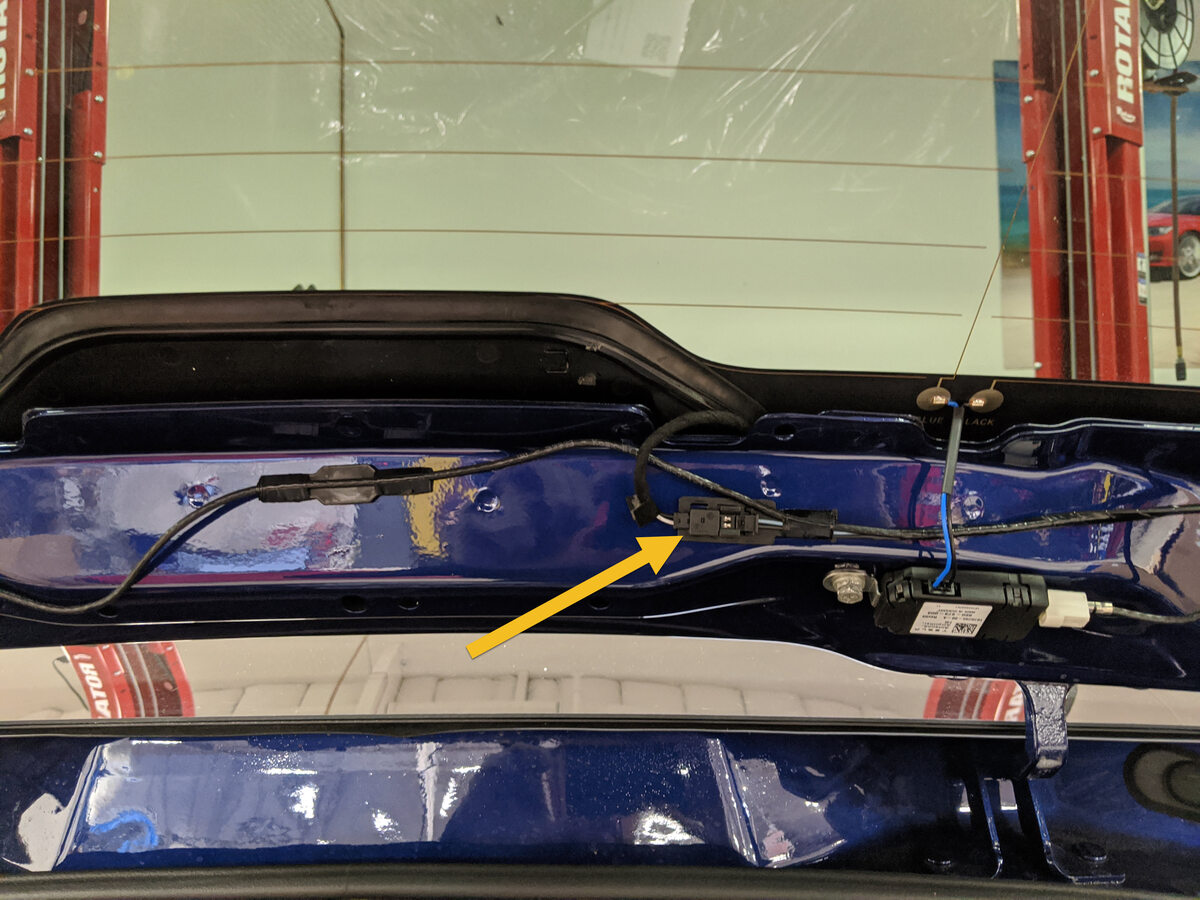

8. 断开中央高位制动灯 (CHMSL) 连接器。

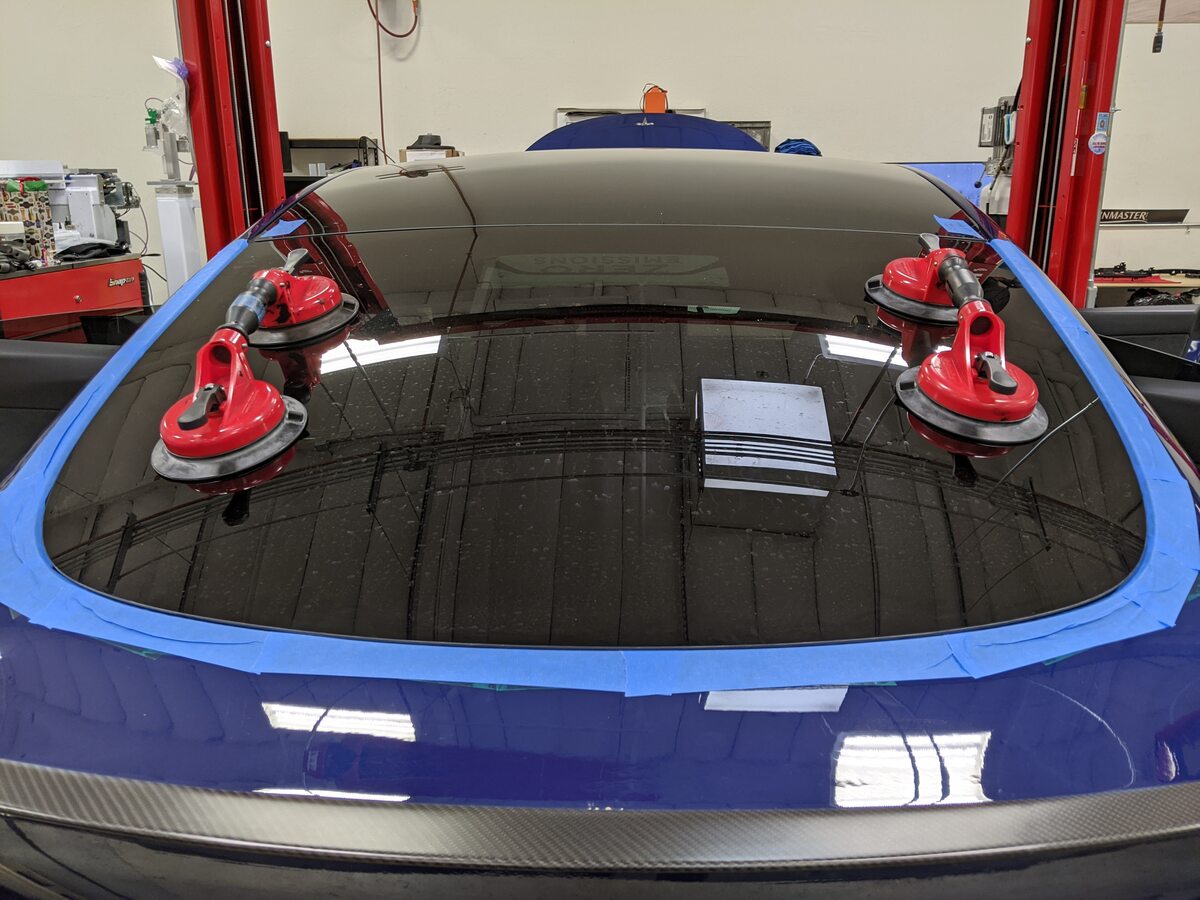

9. 将双吸盘手柄固定在背光灯玻璃两侧。
   注

   如有必要，清洁吸盘吸附处玻璃。



10. 打开掀背尾门。

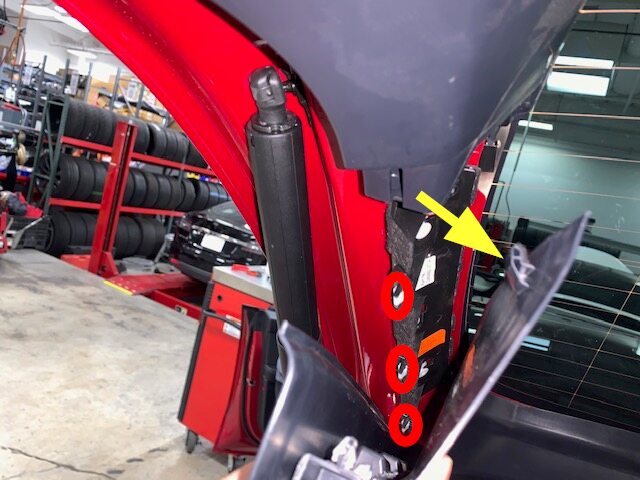

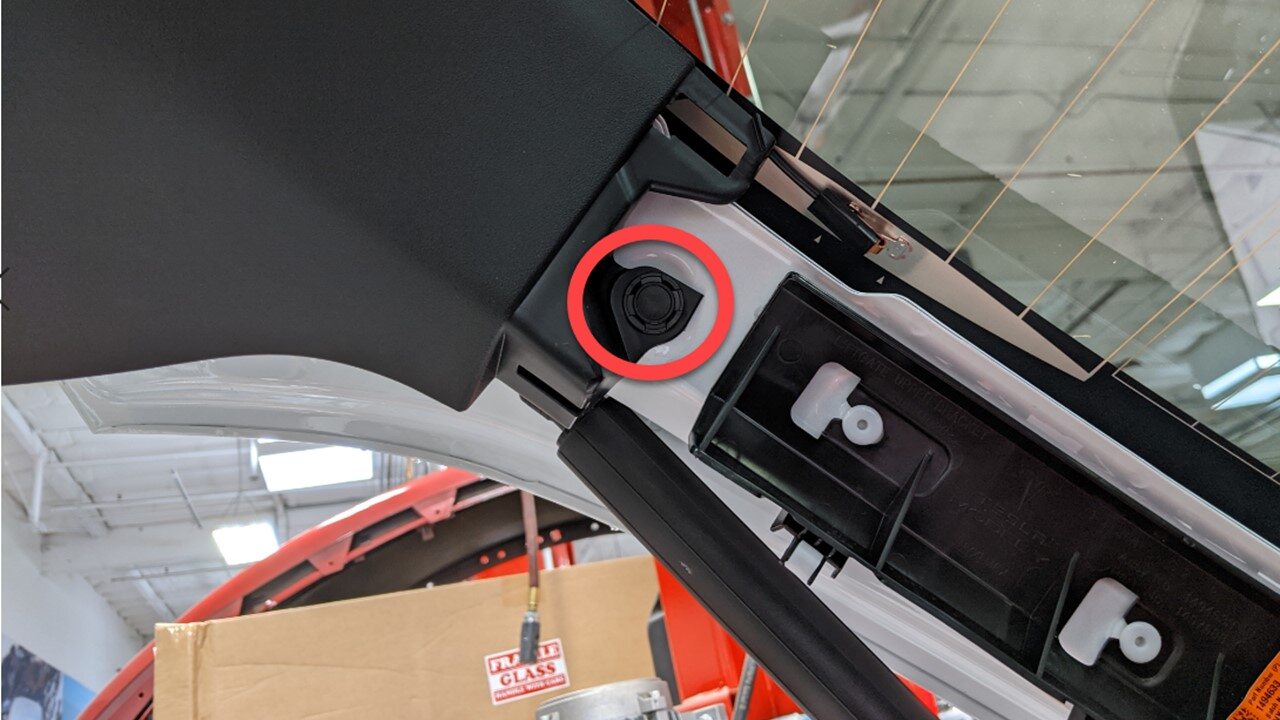

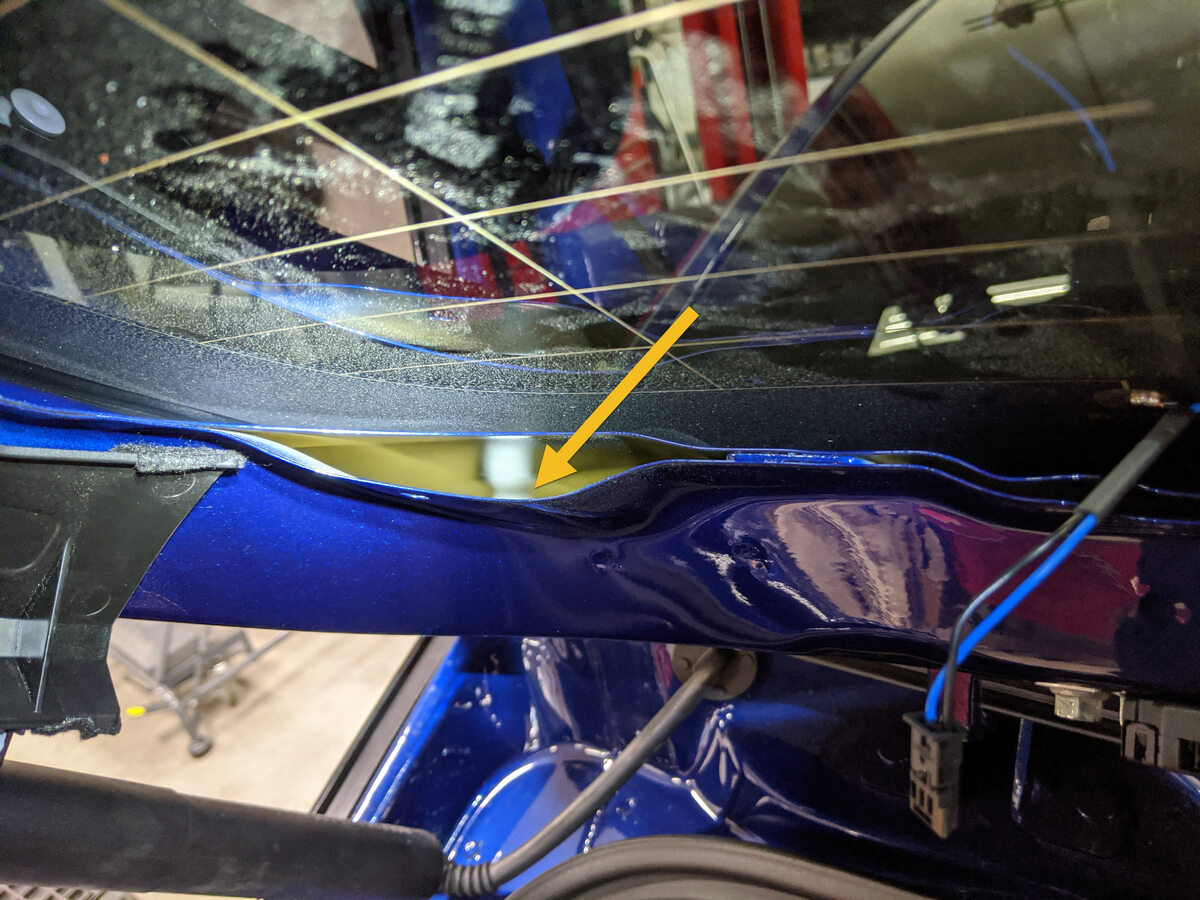

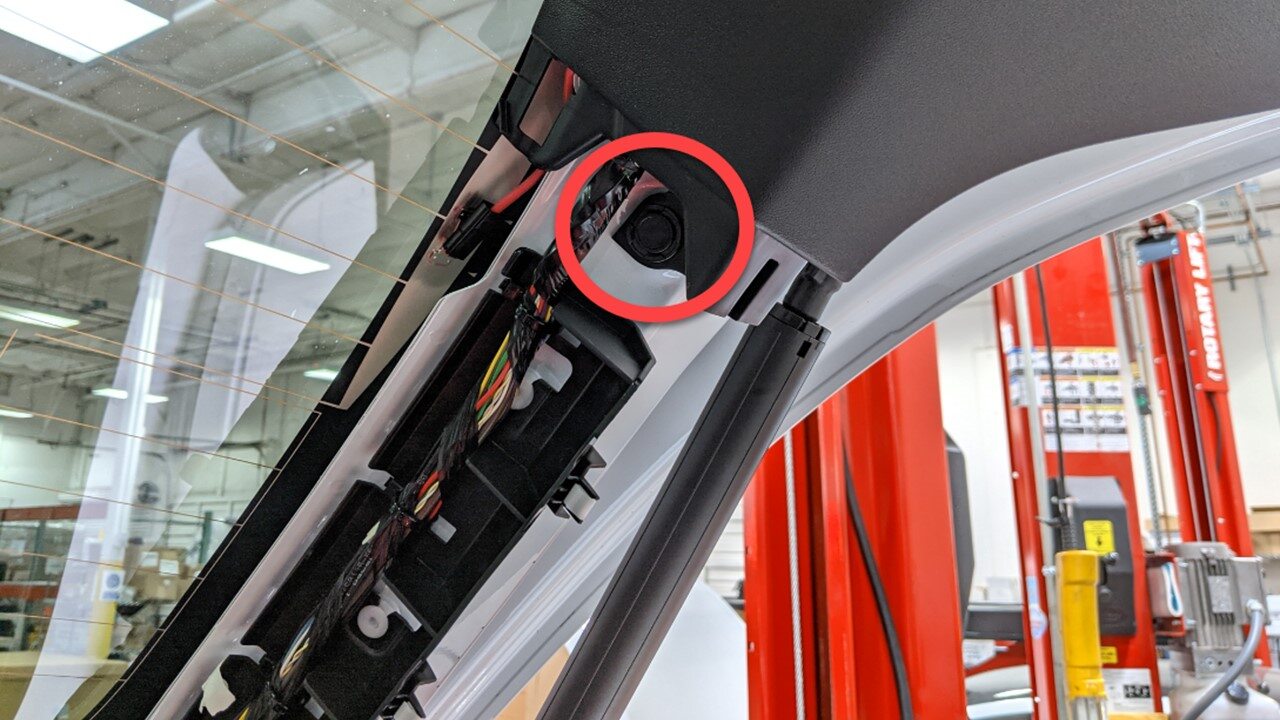

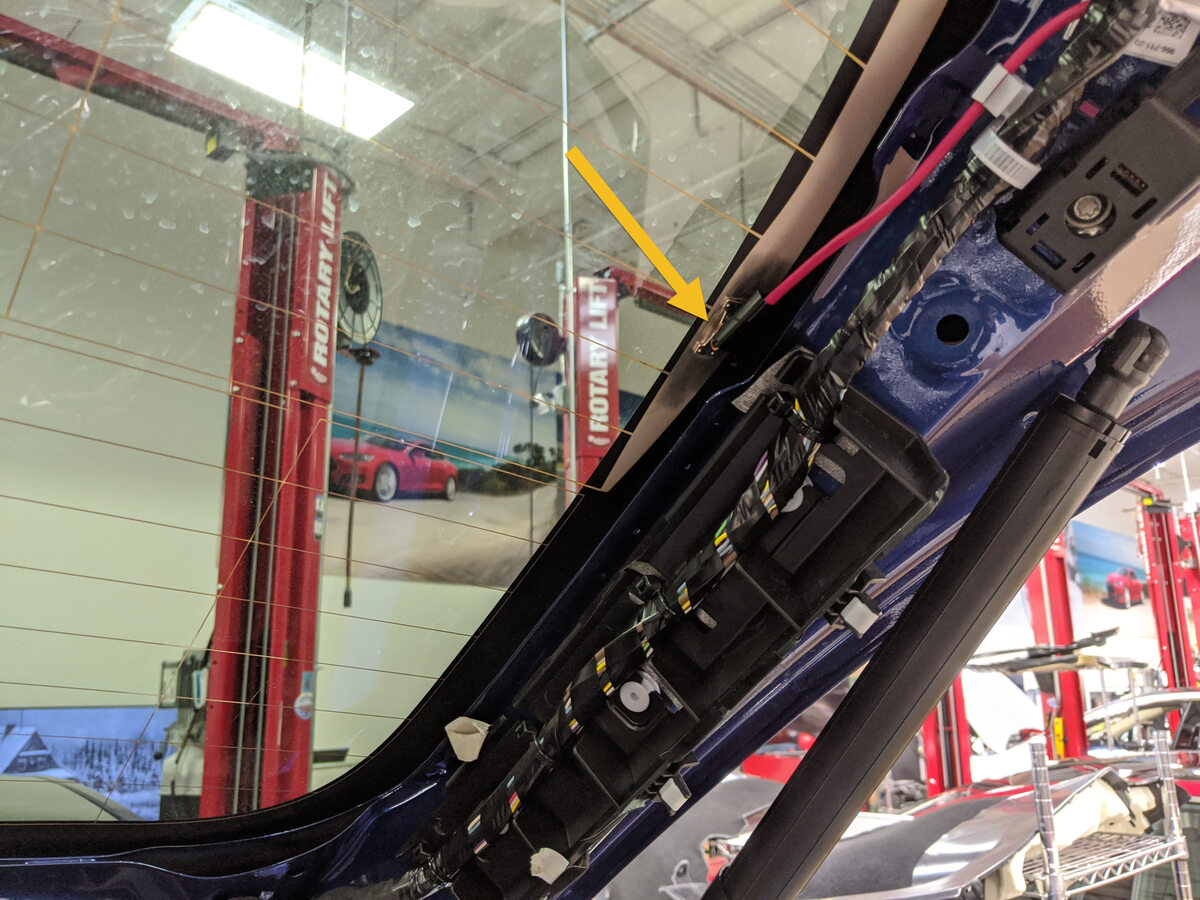

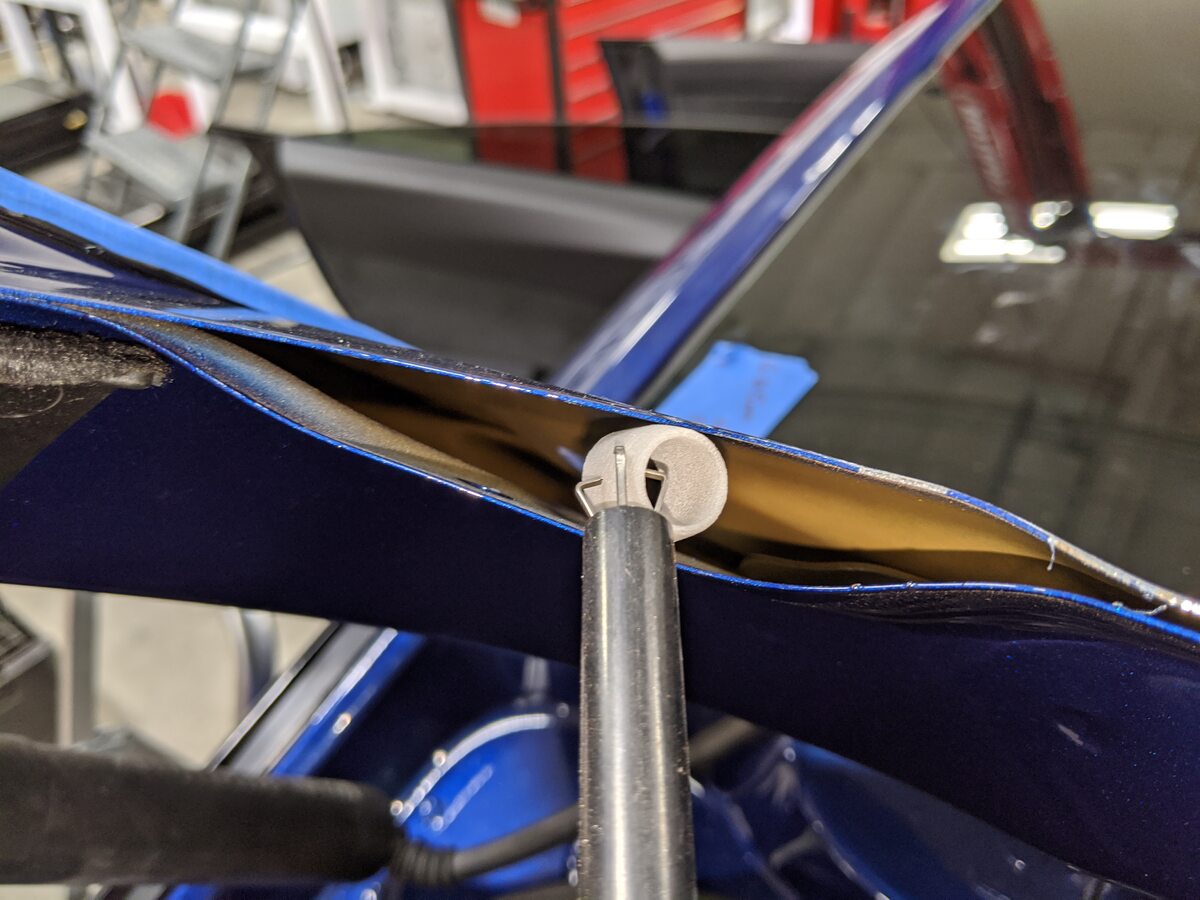

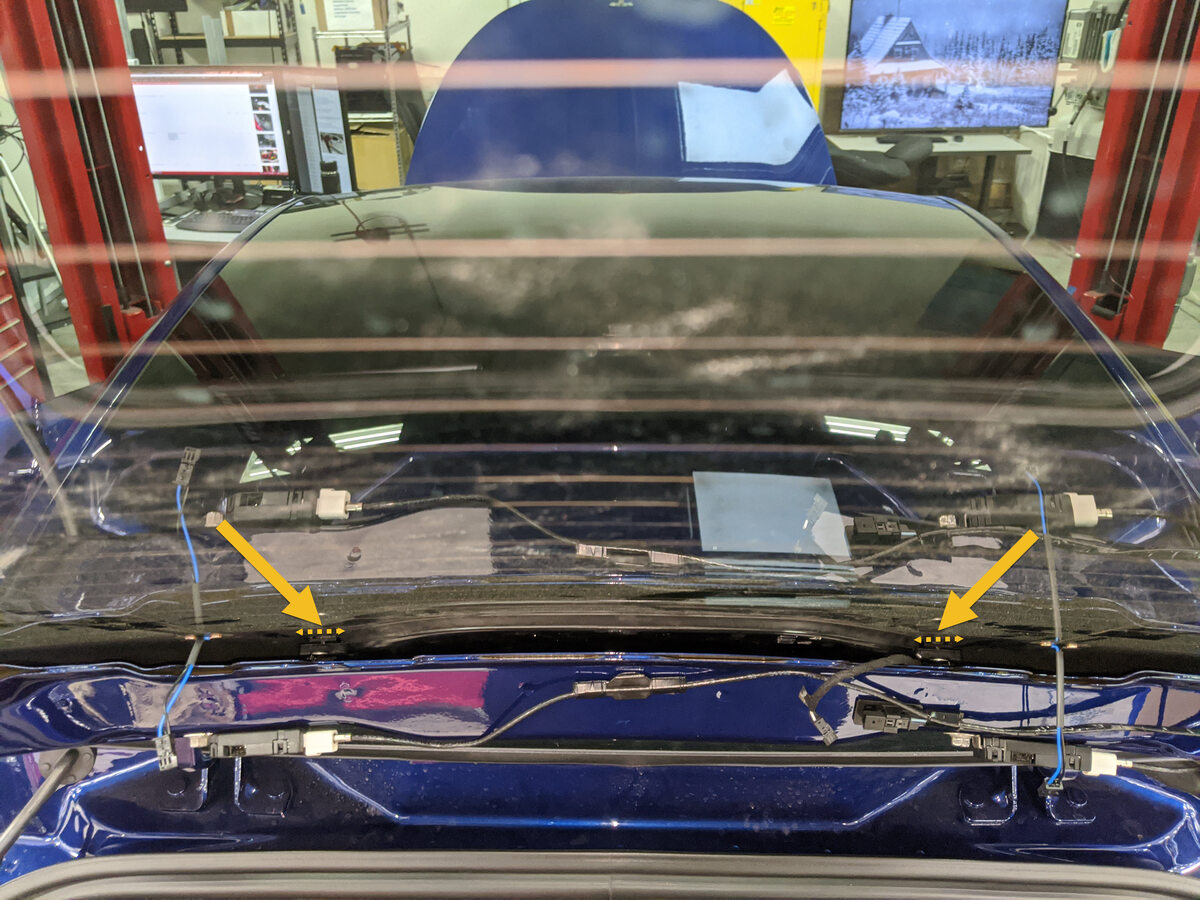

11. 松开两侧的固定销（2 个），以便拆下玻璃。

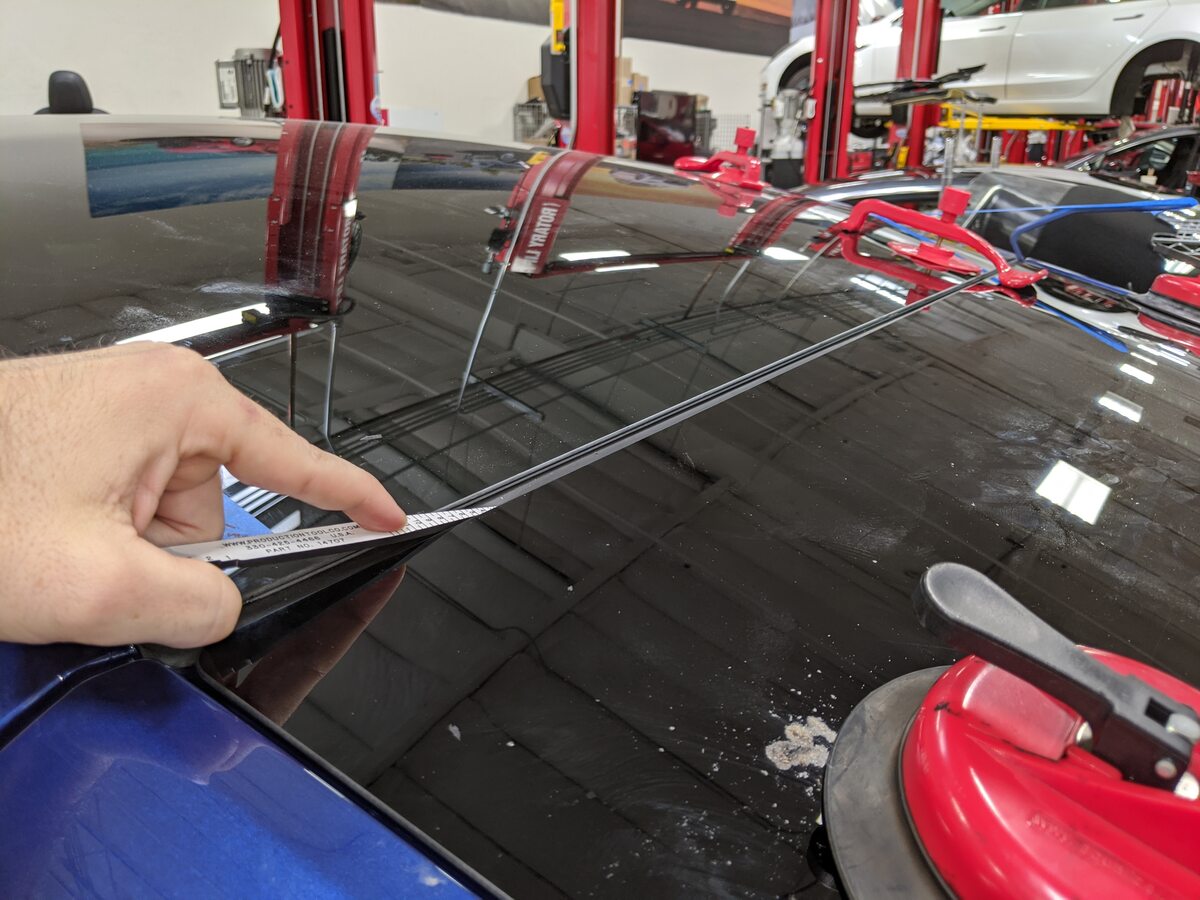

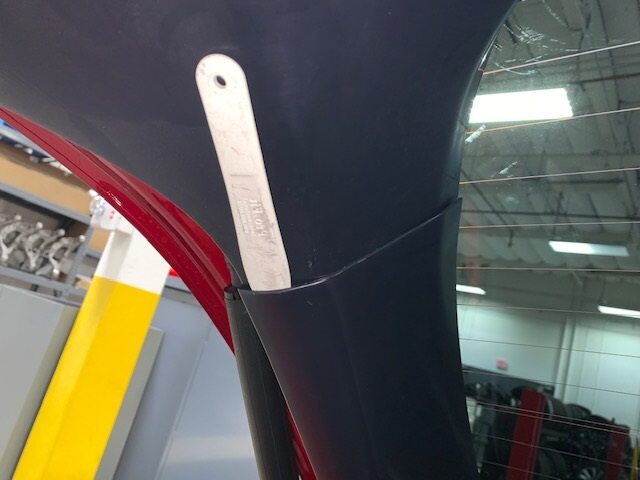

12. 松开两侧 H 型卡子，使其脱离背光灯玻璃。
    注

    2 个 H 型卡子；使用薄刮水刀附件并用车窗清洁剂润滑玻璃，以获得最佳效果。

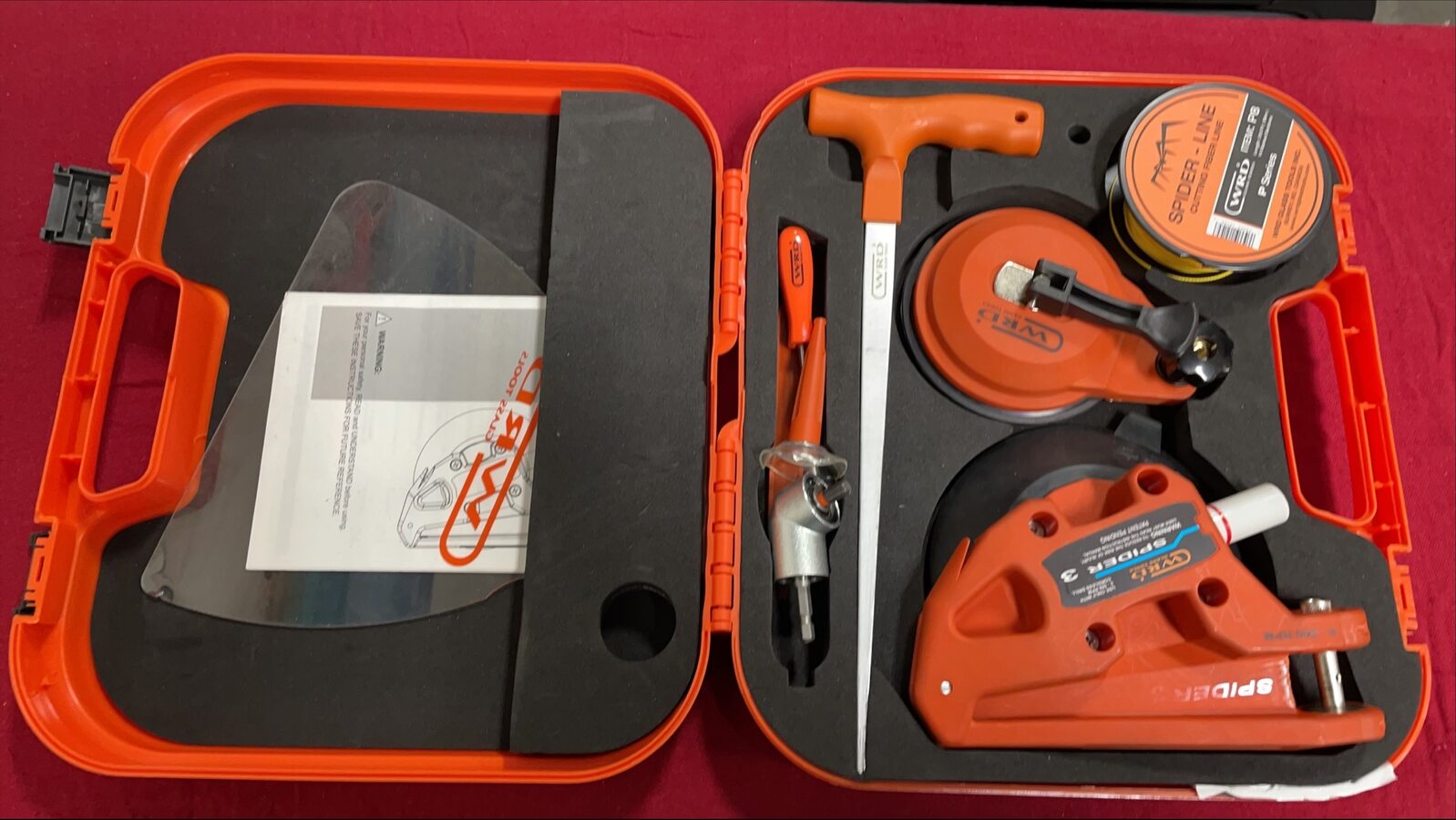

13. 准备 WRD Spider 3 玻璃拆卸套件

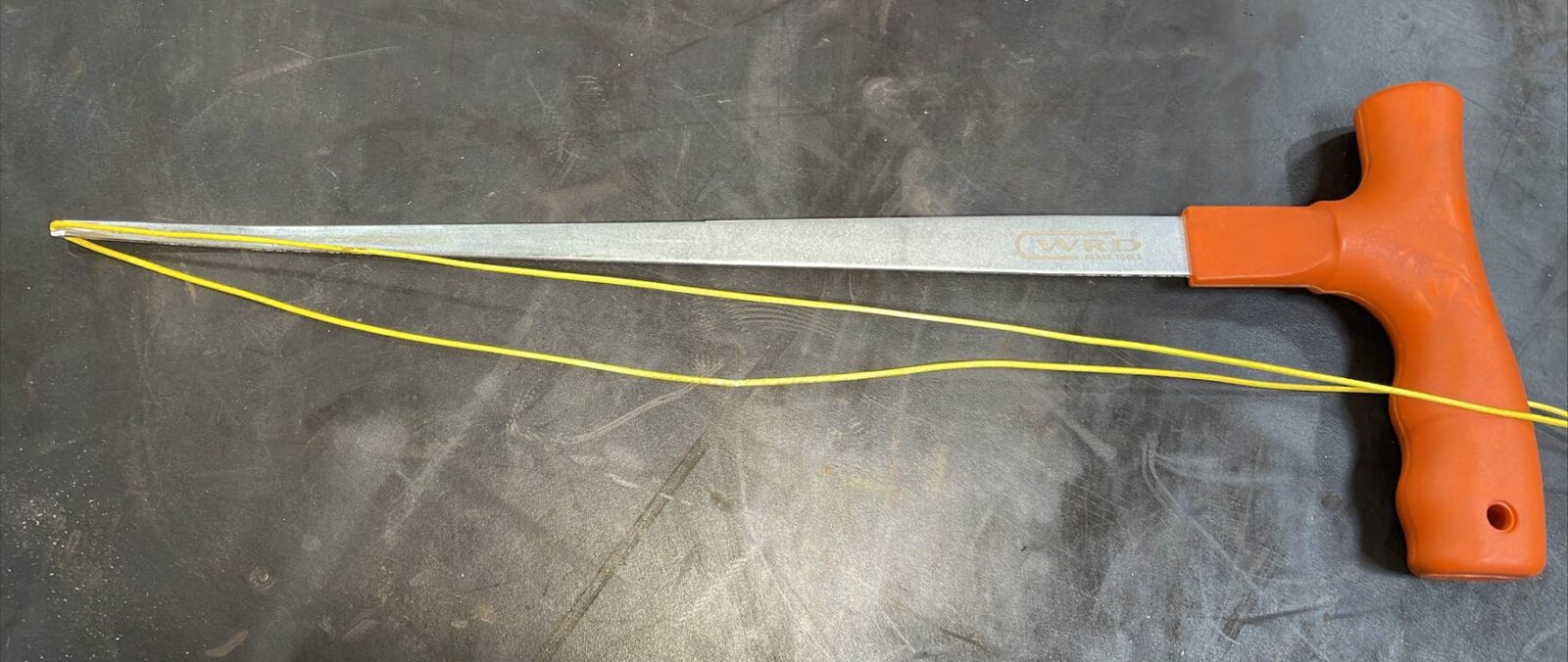

14. 将切割线缠绕到穿线器上。

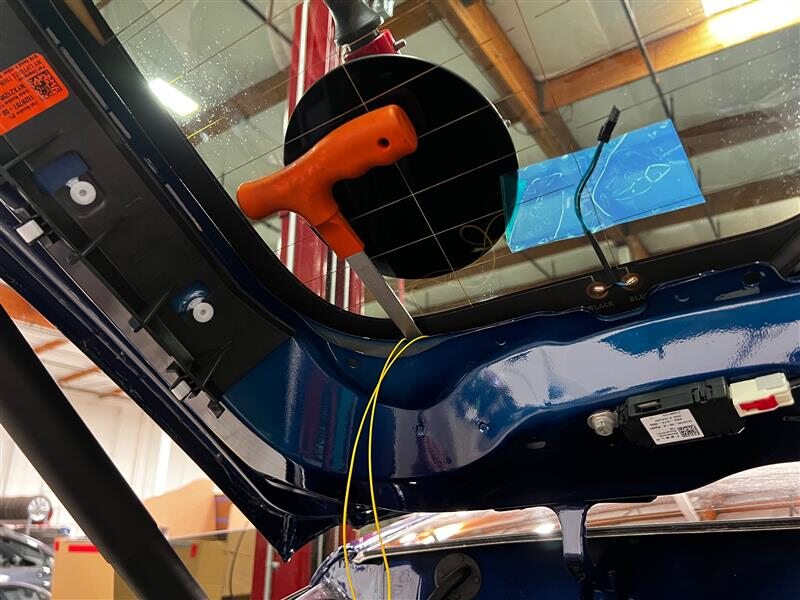

15. 将工具插入后角处的车顶玻璃聚氨酯中。
    注

    操作时注意请勿损坏涂漆表面；请使用保护板。

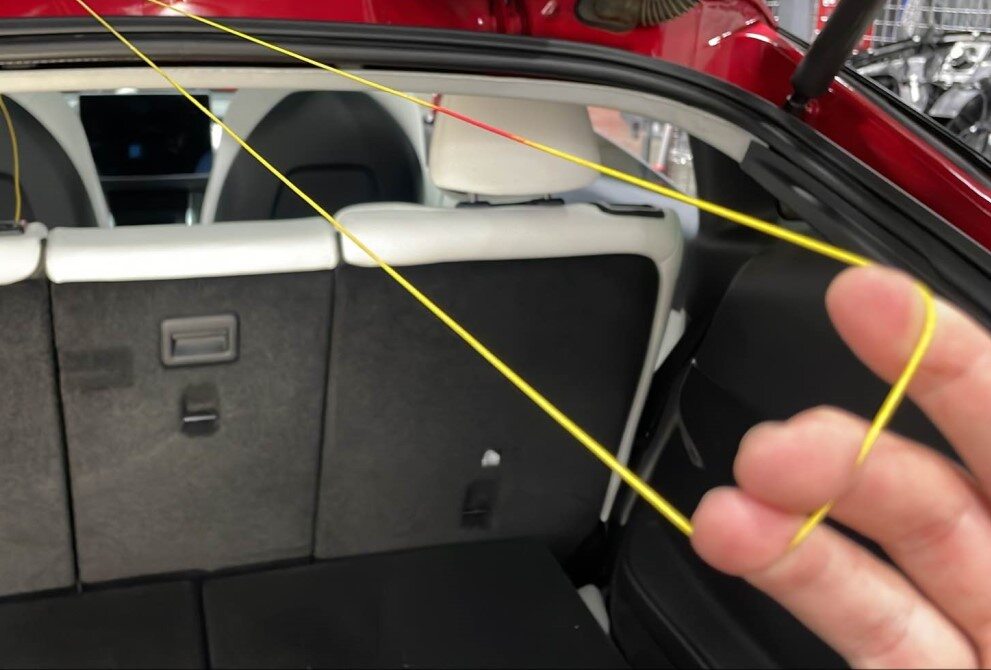

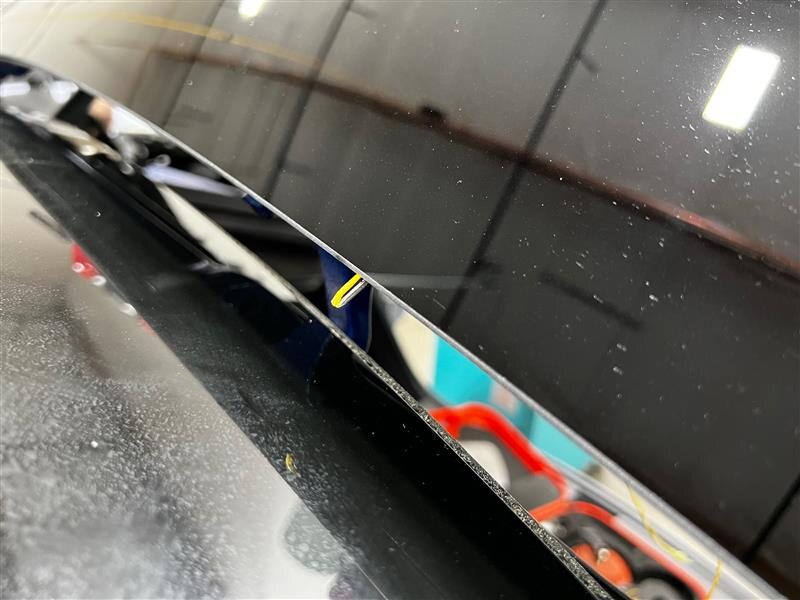

16. 拉出尼龙绳。
    注

    确保拉出的绳子足够长，能够包裹玻璃四周；绳子两端可以留在车辆内部，无需完全穿过。

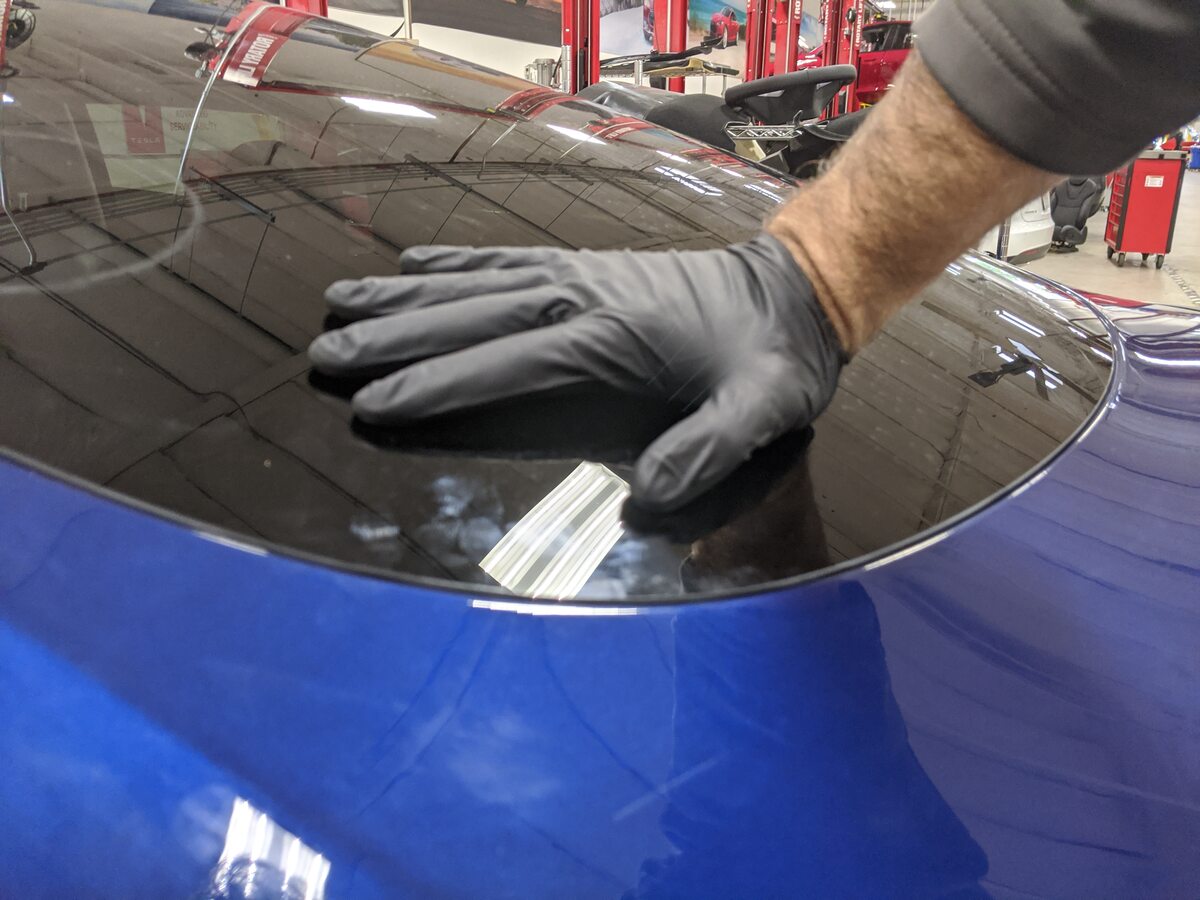

17. 将锚固点连接到背光灯玻璃总成内部并紧固线缆。

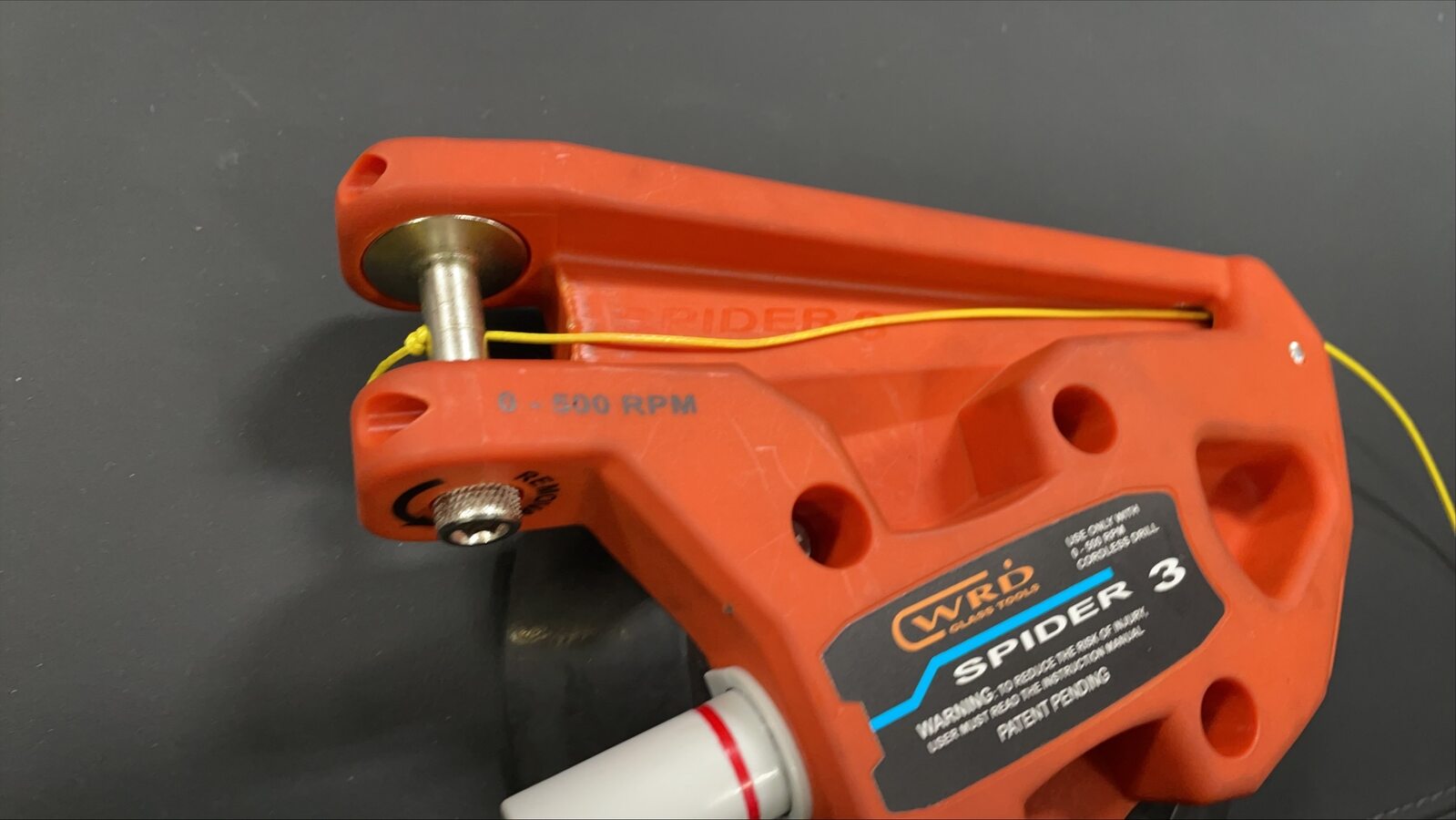

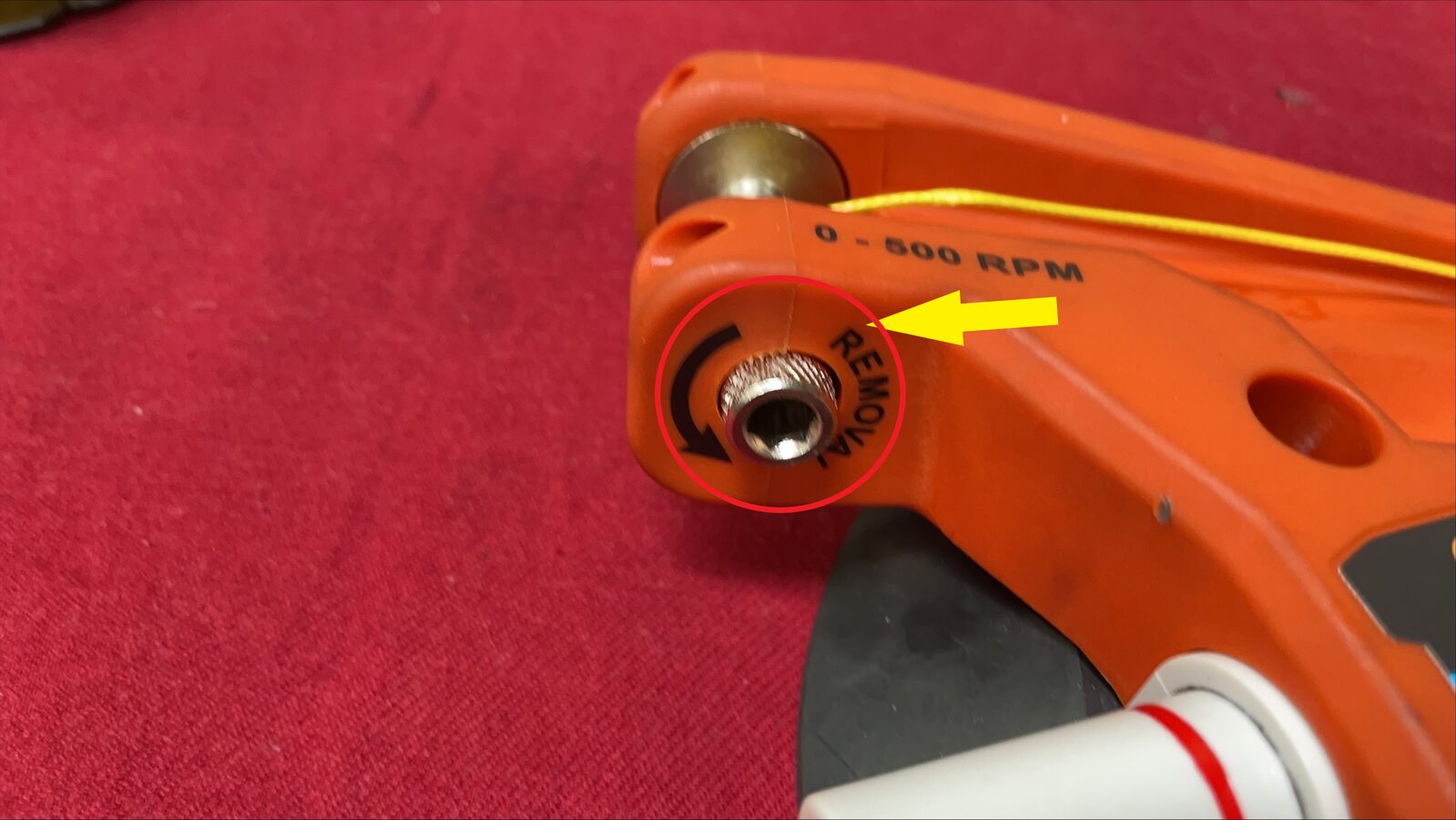

18. 将线缆内侧固定到 spider 切割工具。
    注

    按照 spider 工具的说明，将线缆穿过切割工具开口并打结以固定到位；如果未按正确方向转动主轴，将会损坏切割工具。

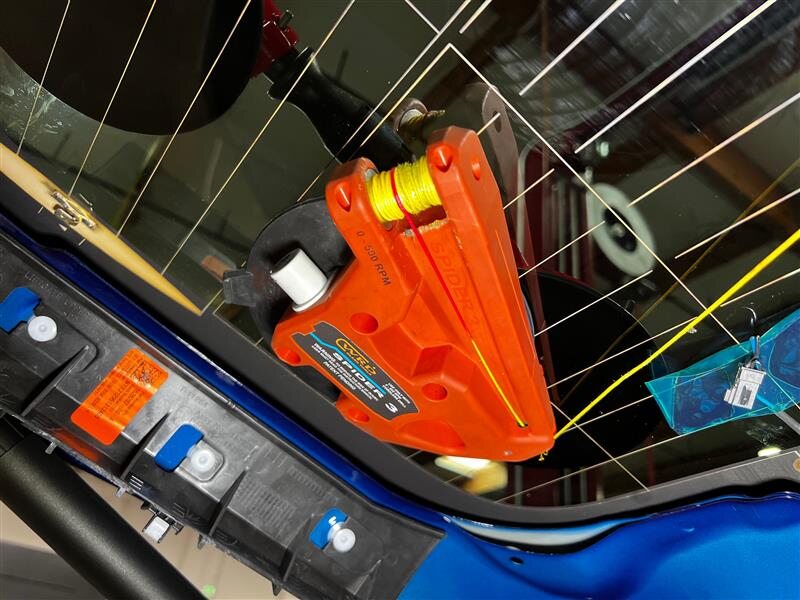

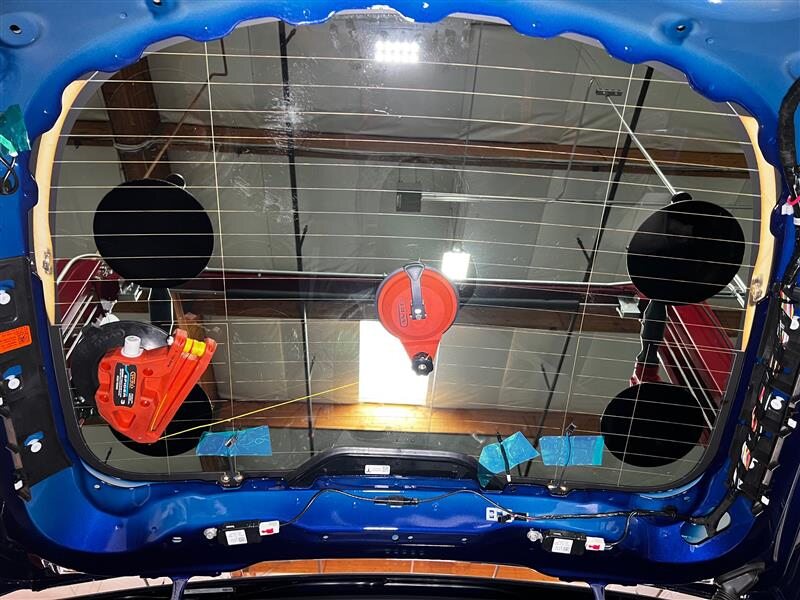

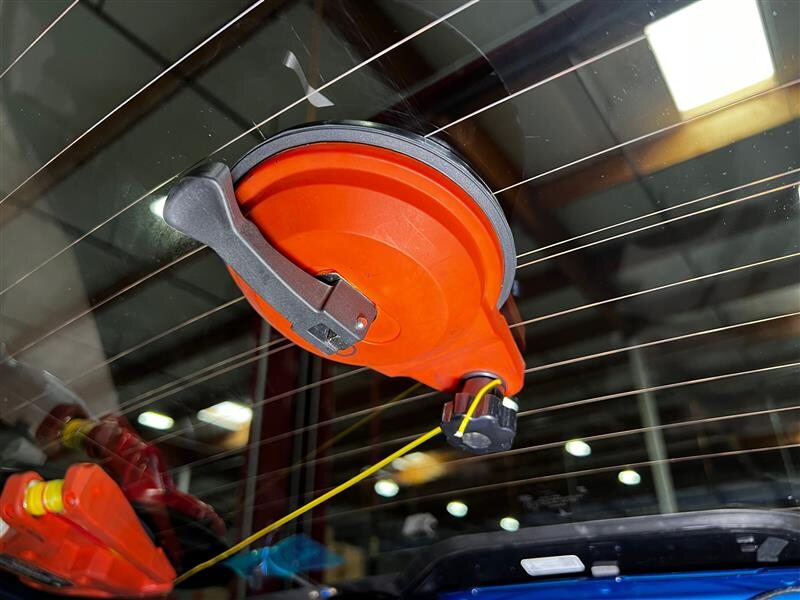

19. 将 Spider 切割工具固定到固定车顶玻璃总成内侧。
    注

    注意切割线的走向；确保线缆在大滑轮上方弯曲并保持 90 度角。

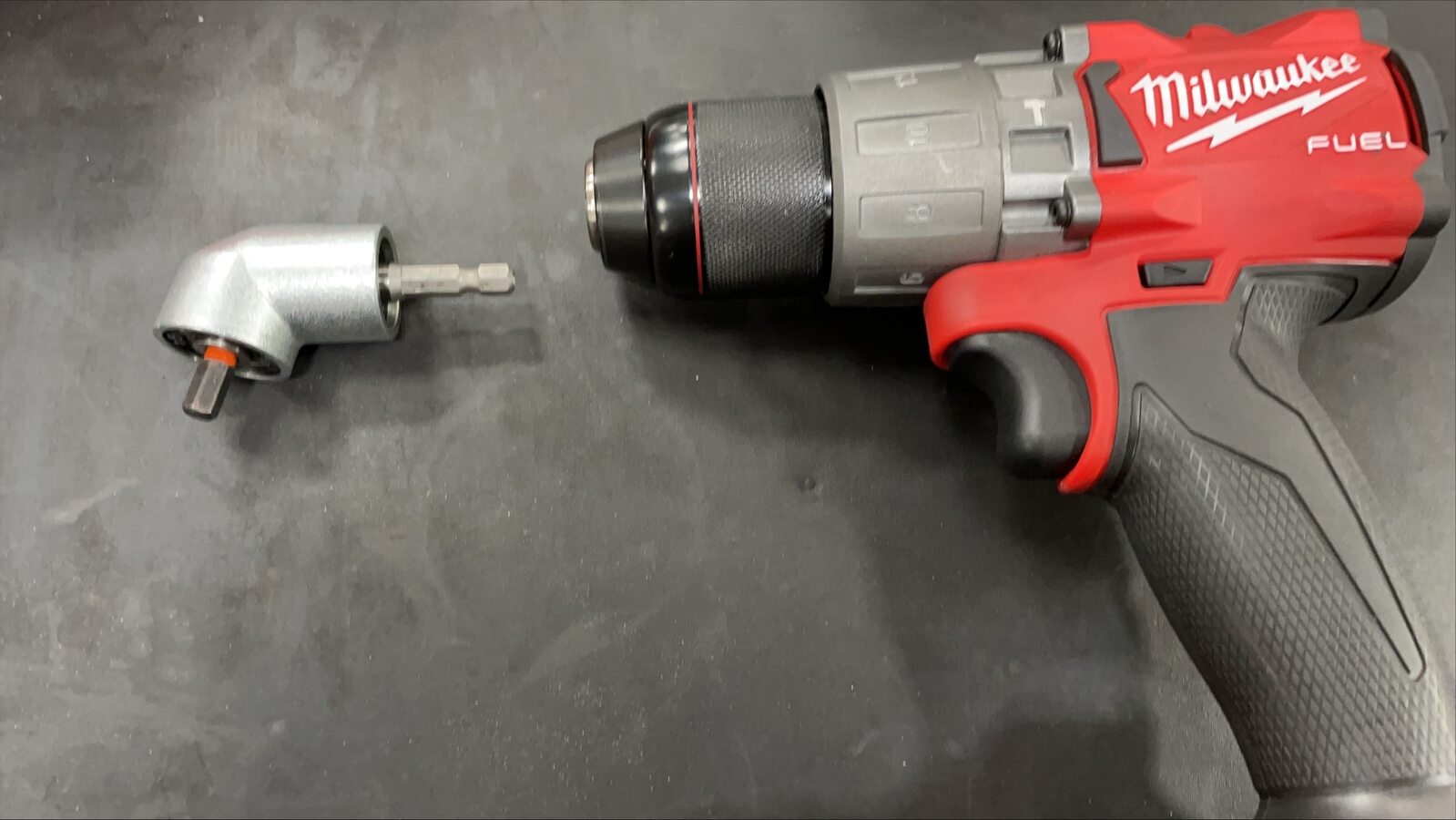

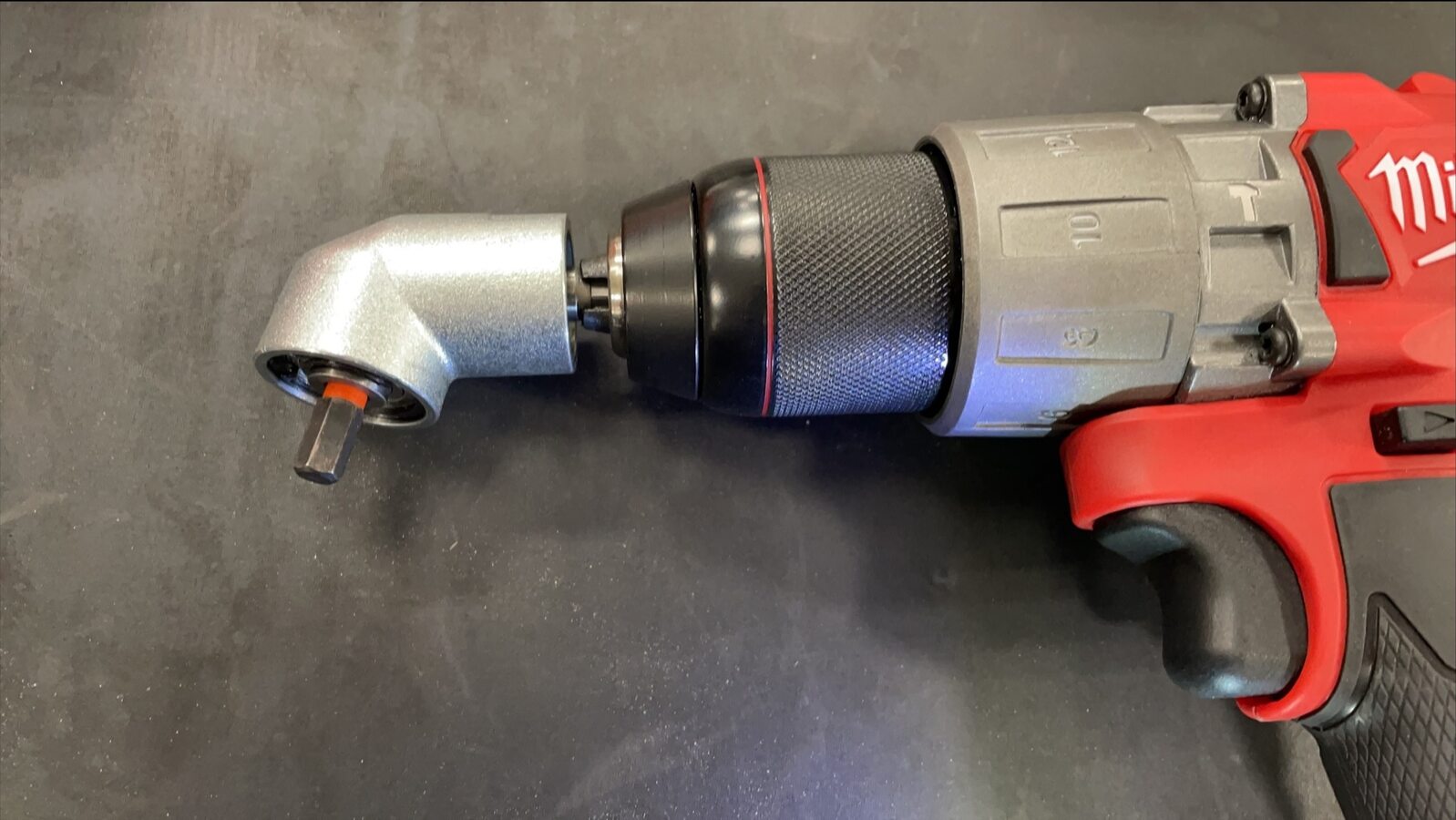

20. 将直角螺丝刀固定到电钻。

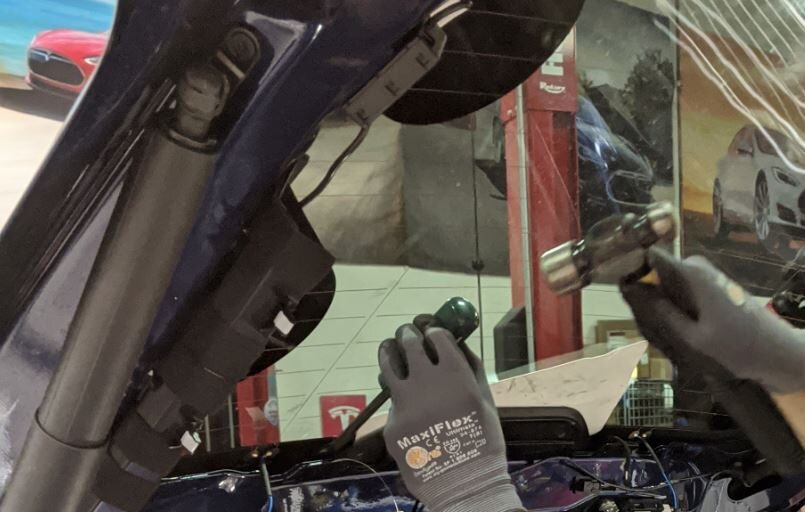

21. 使用电钻切开玻璃周围的聚氨酯。
    注

    建议使用护板或饰板工具施加压力；如果线缆卡住，将其向后拉动以从固定销下松开；线缆卡住时，也可以试着交换锚固和切割工具的位置。

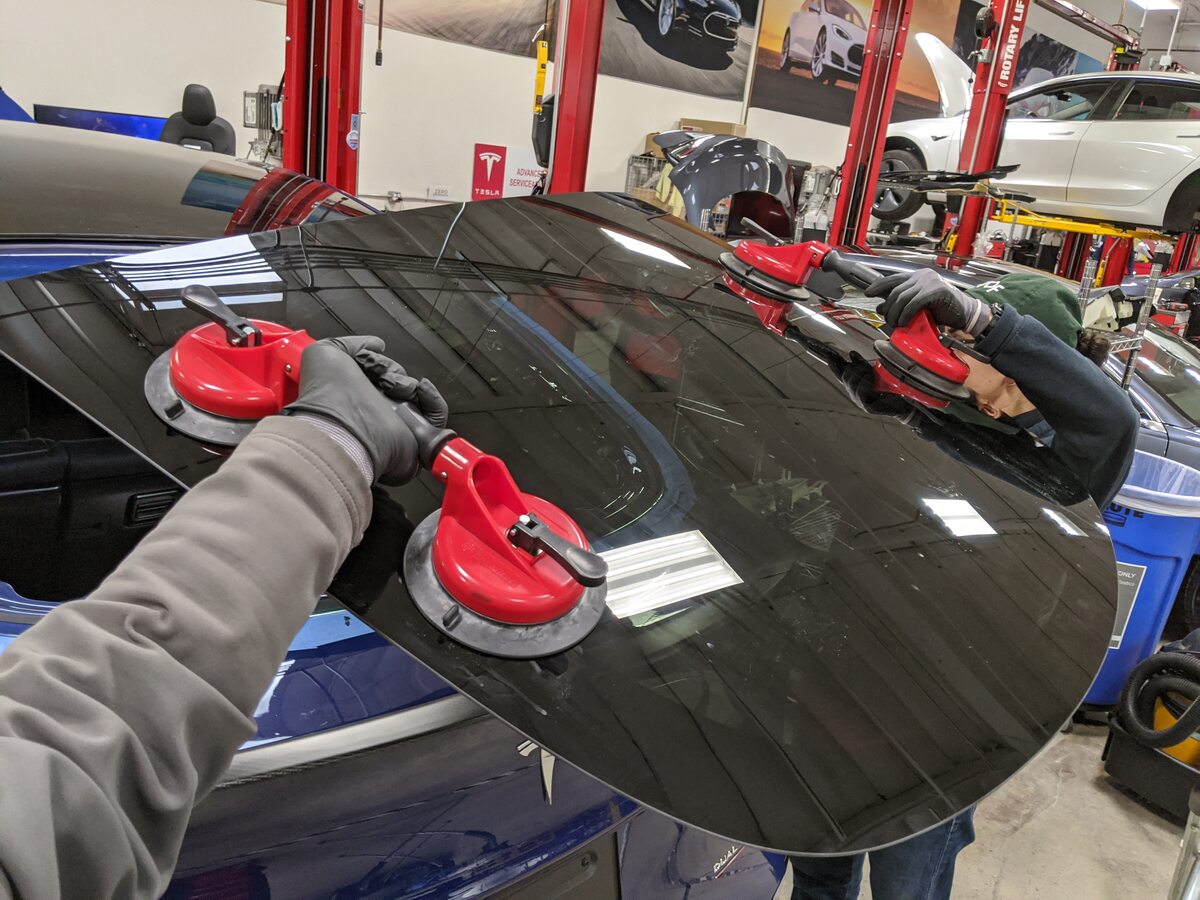

22. 将背光灯总成从车辆上拆下。
    注

    2 个吸盘手柄；建议寻求他人协助；从车内向上提起玻璃，以便将其拆下；上锁前，先降下后备箱。

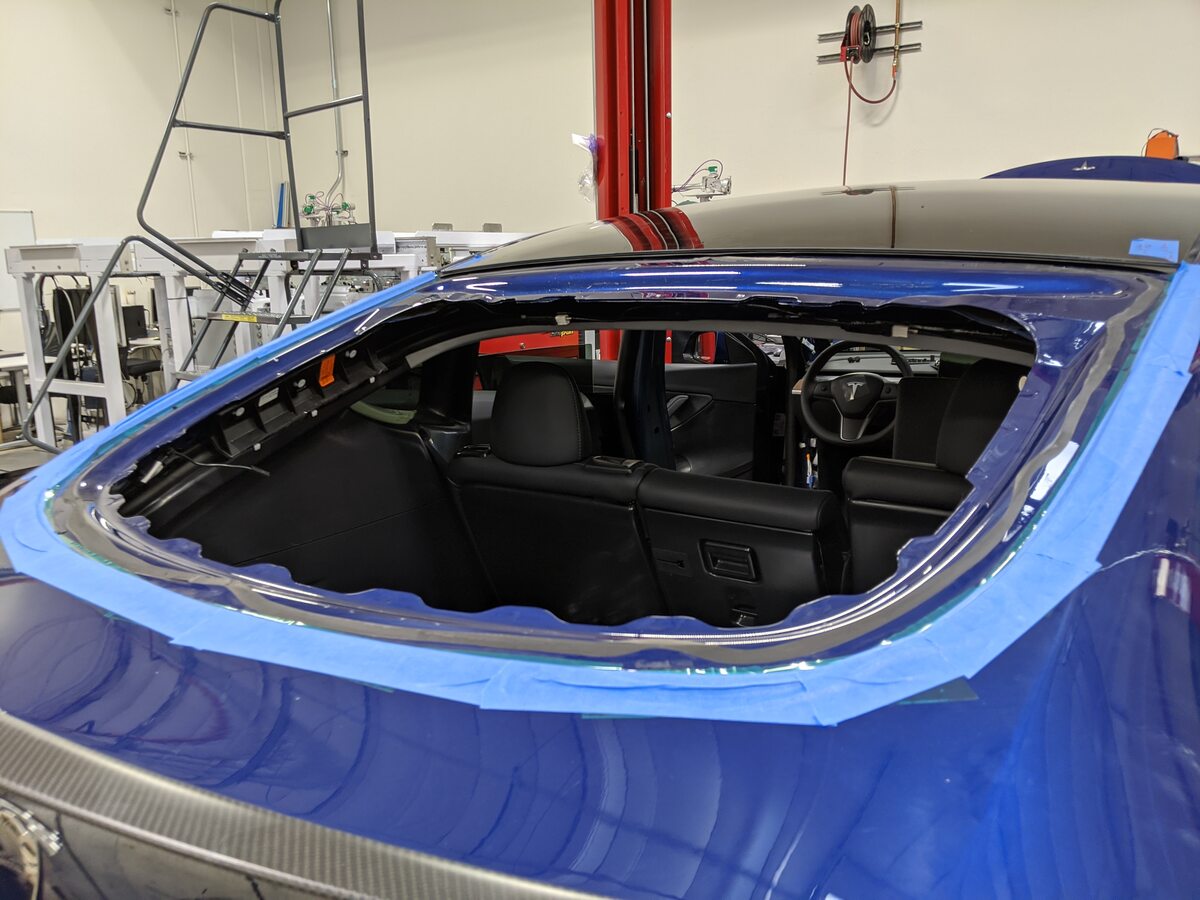

23. 清除车身上的固定销和任何其他碎屑。
    注

    可能需要使用车间气源清除细小碎屑。

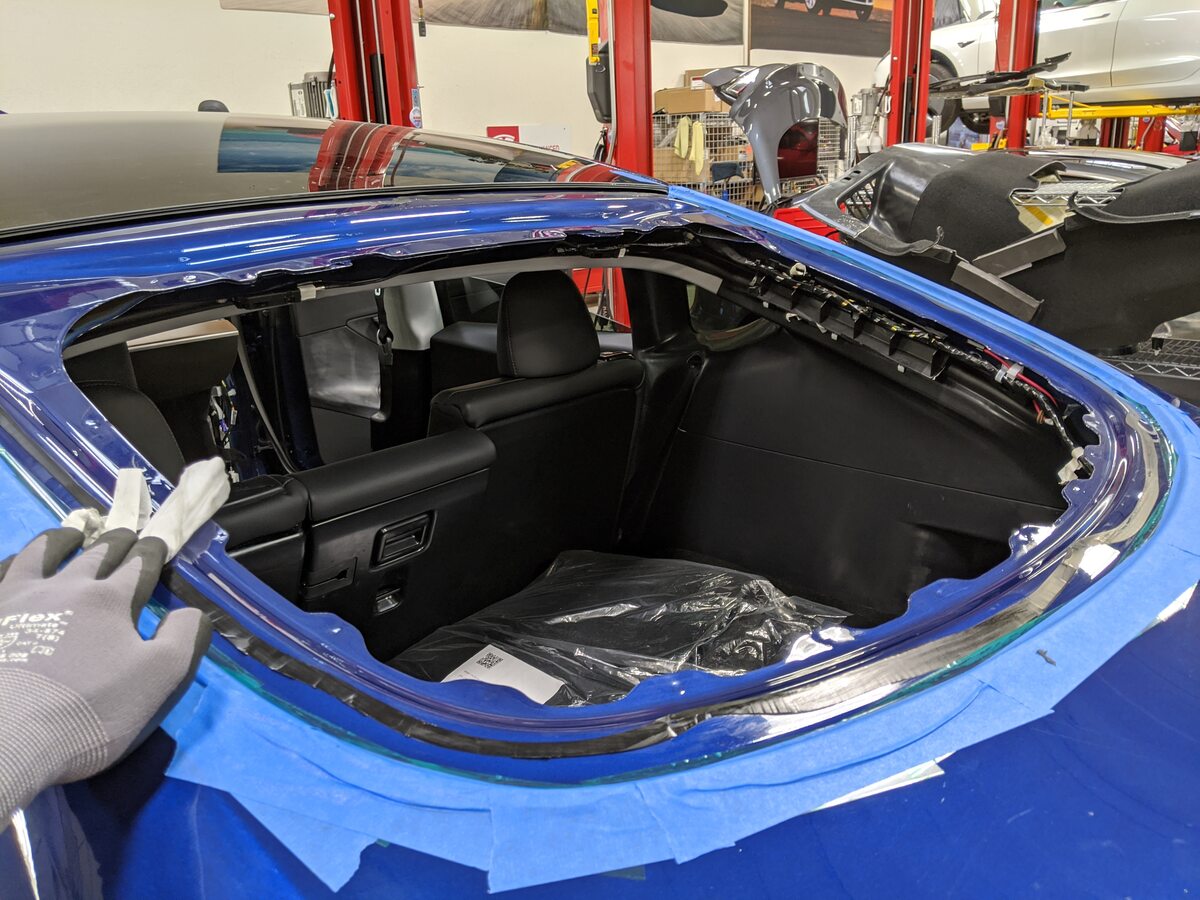

24. 清除掀背尾门主体上剩余的聚氨酯。
    注

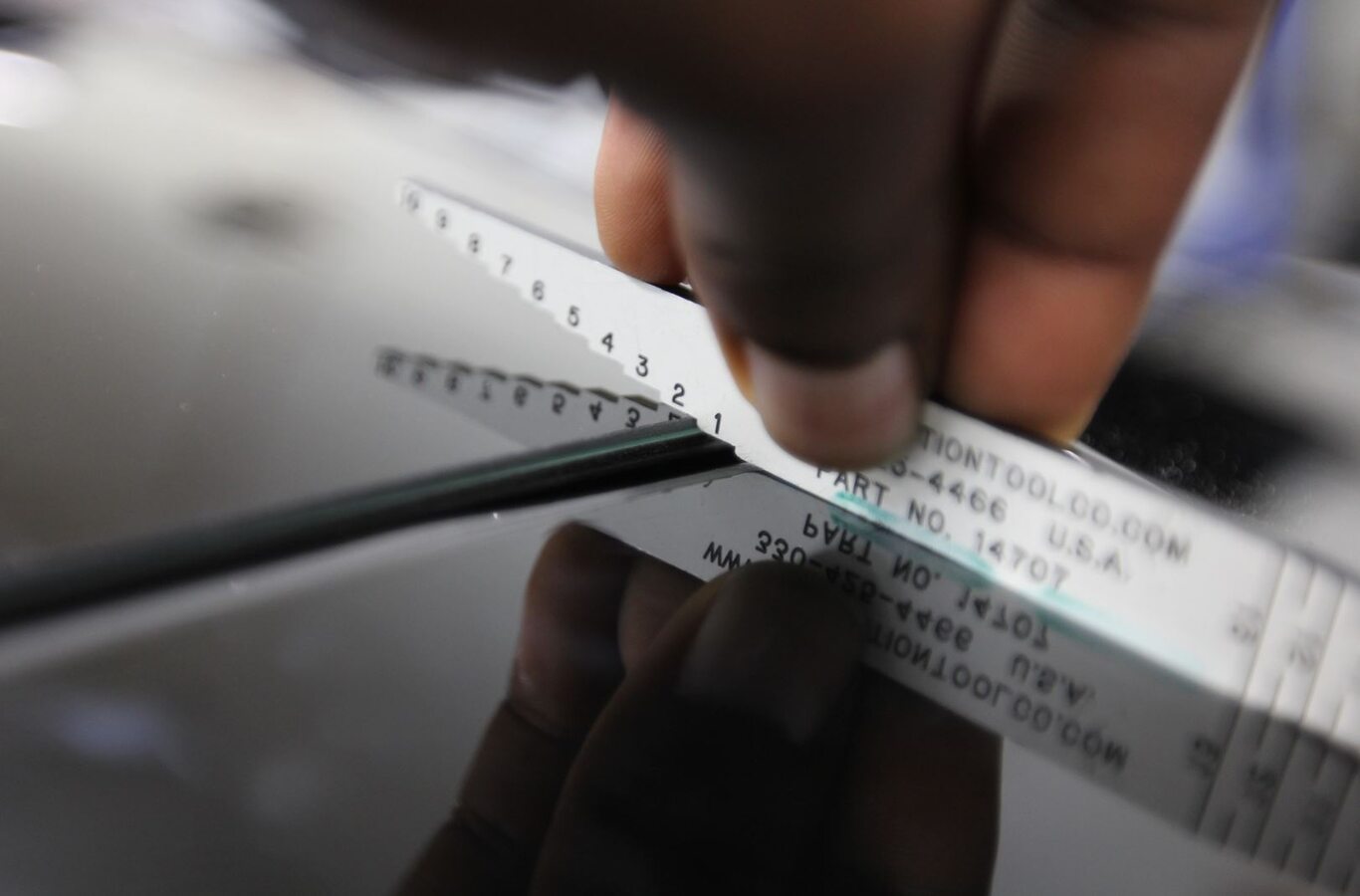

    确保残留聚氨酯的厚度不超过 1 毫米。





25. 清除背光灯总成上剩余的聚氨酯。

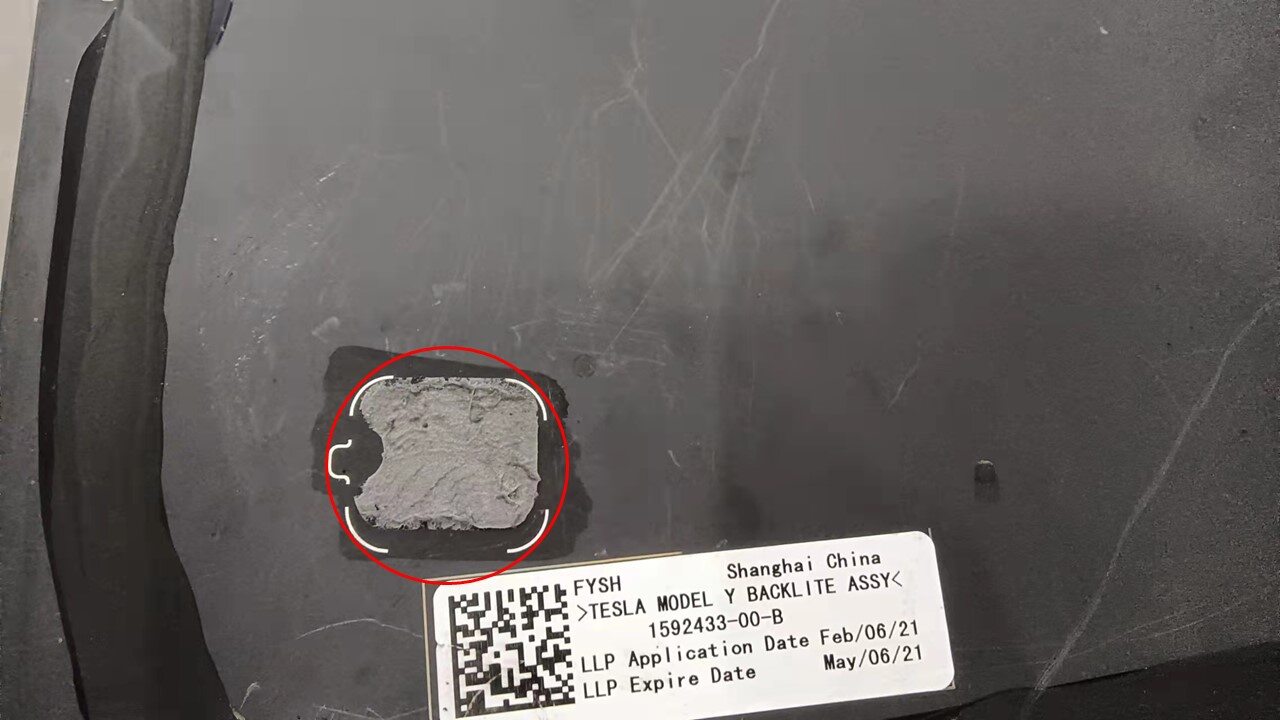

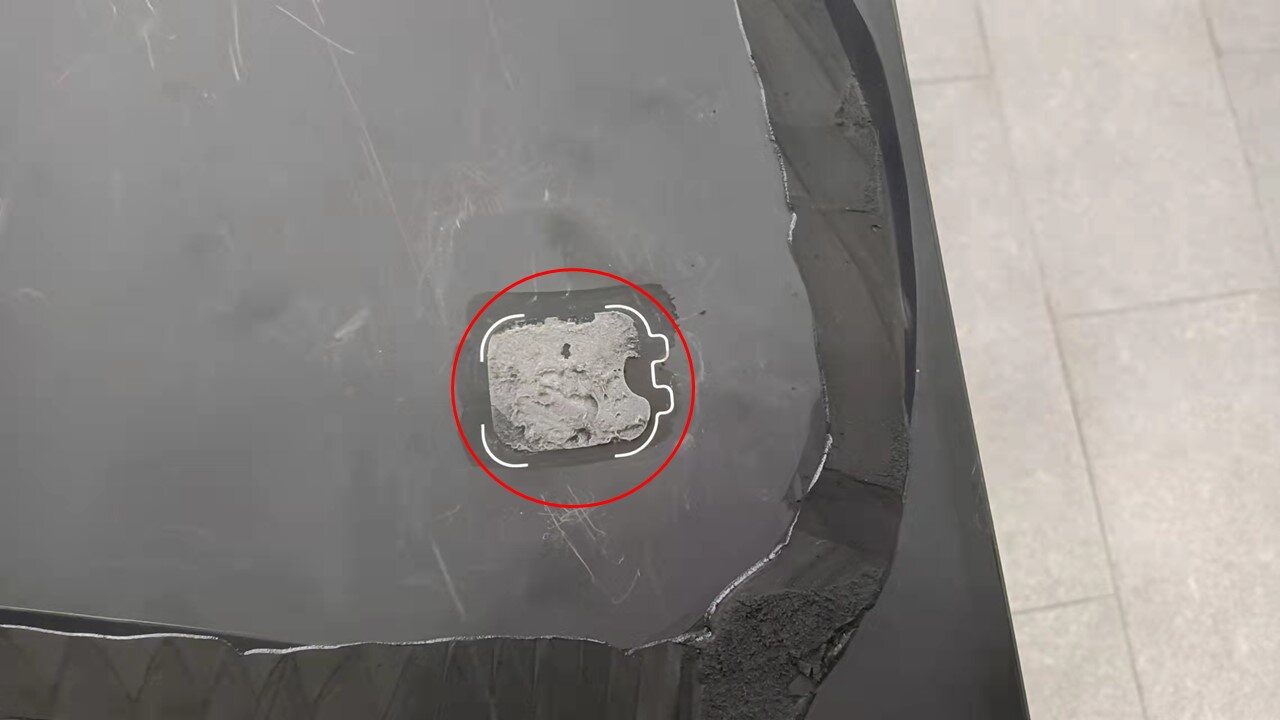

26. 清洁定位器上的双面胶带残留物。
    注

    如有必要，可使用橡皮轮。

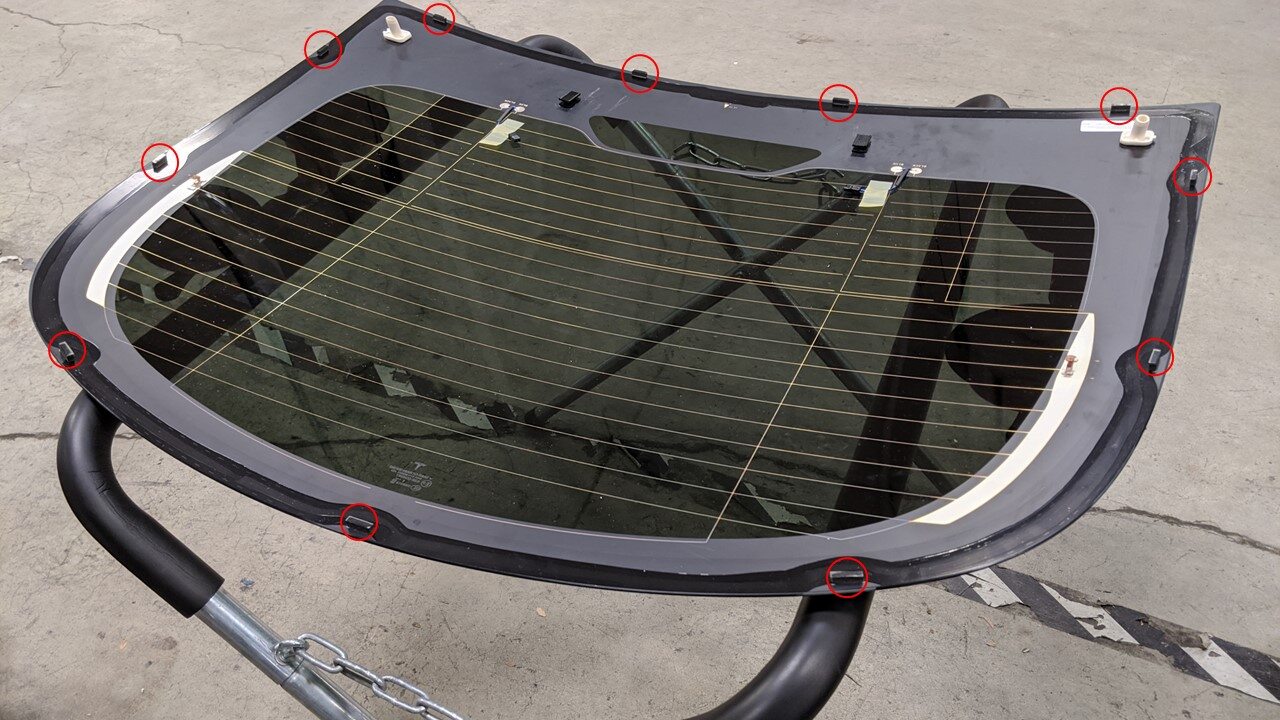

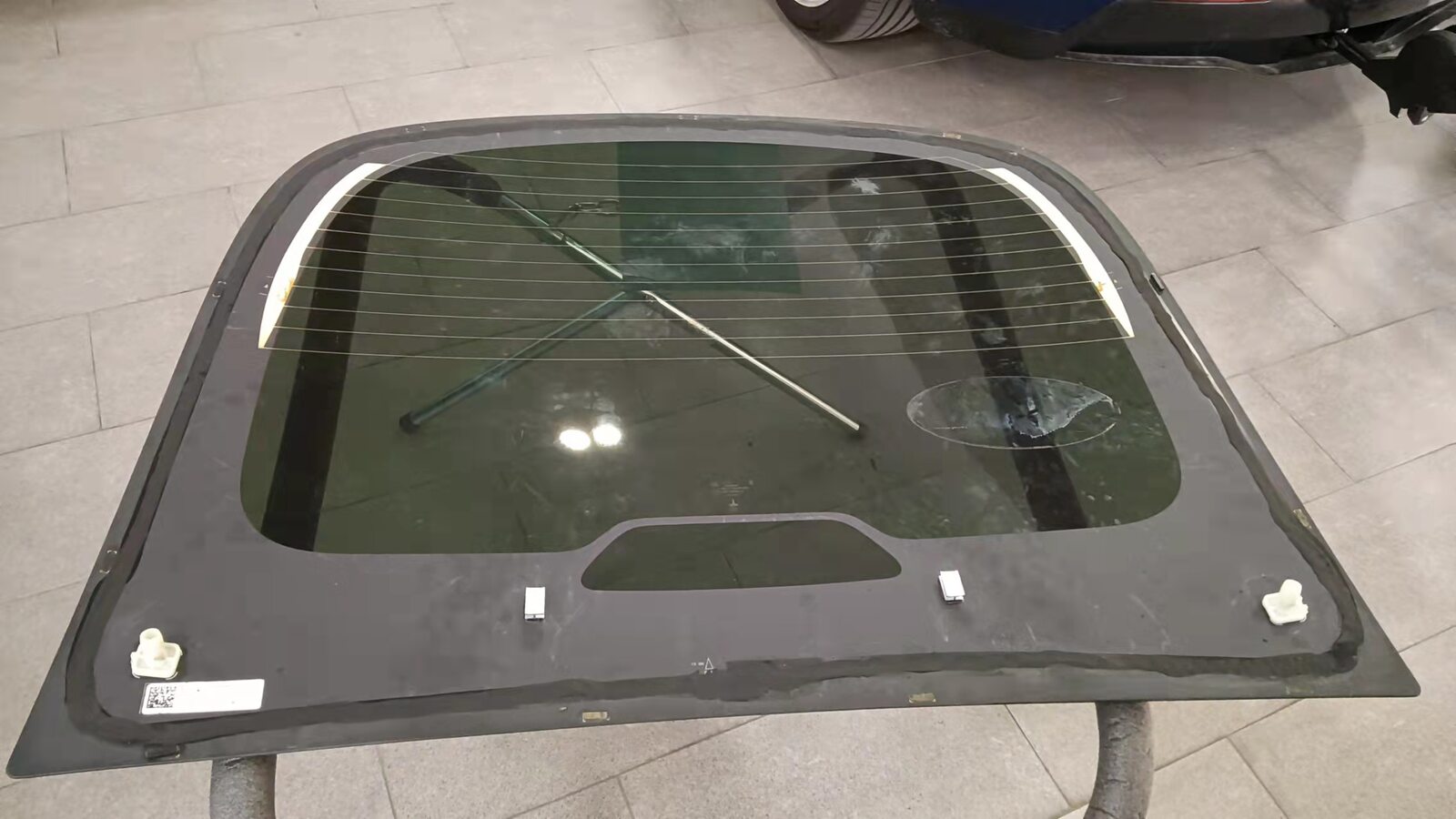

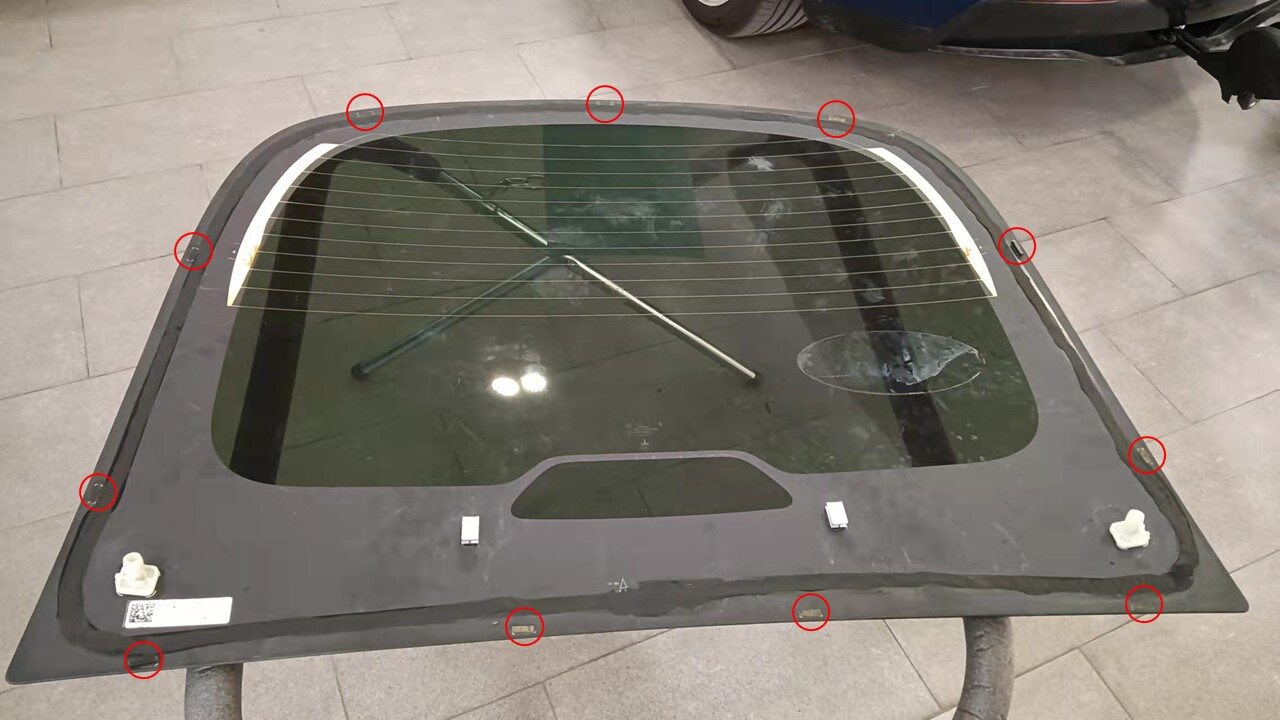

27. 拆卸所有隔垫（11 个）。

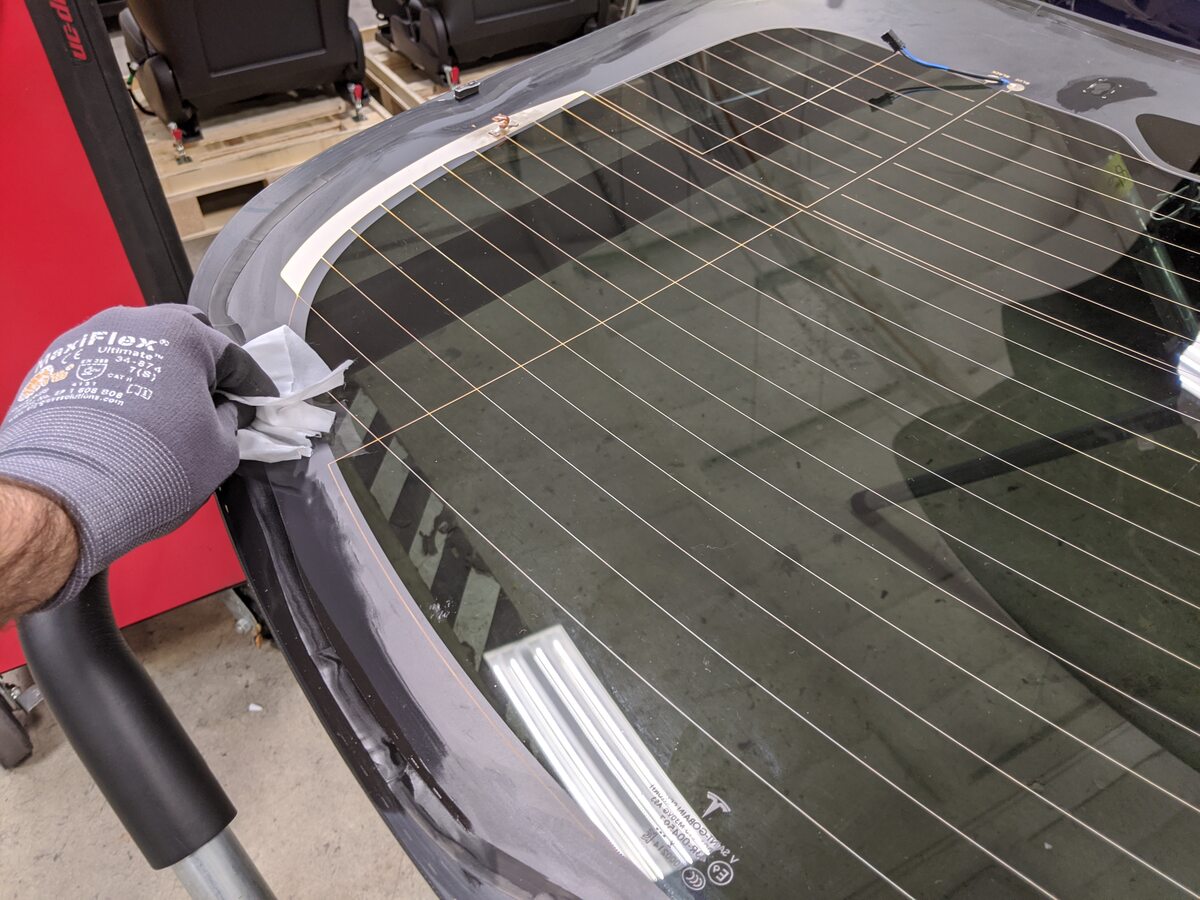

28. 使用异丙醇 (IPA) 湿巾清洁所有接合面。
    注

    清除中央高位制动灯 (CHMSL) 下的任何可见指印或标记。

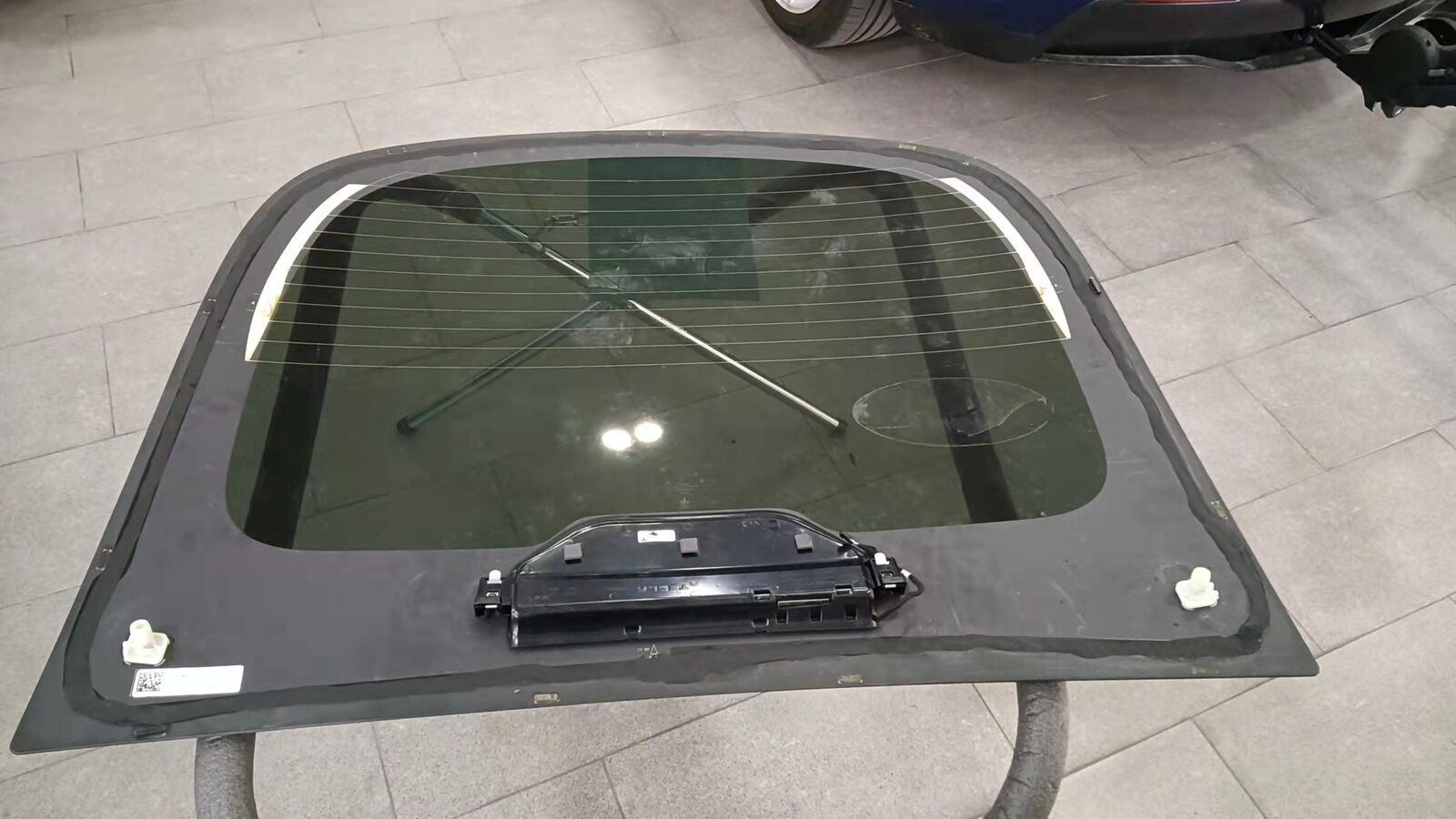

29. 将定位器安装到背光灯玻璃上。



30. 将隔垫安装到背光灯玻璃上。

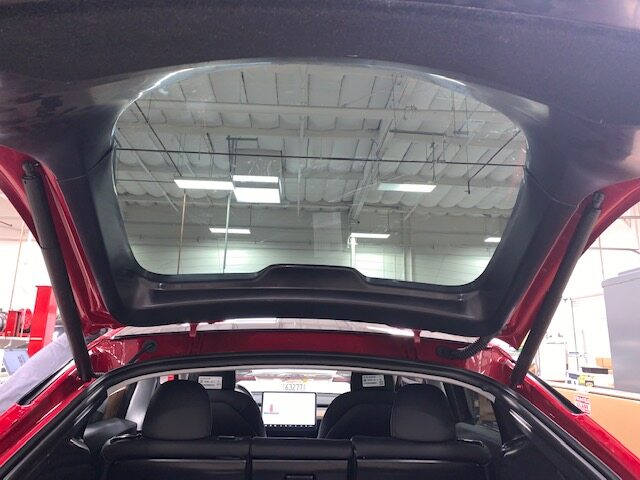

31. 将背光灯玻璃试装到掀背尾门上。
    注

    建议寻求他人协助。

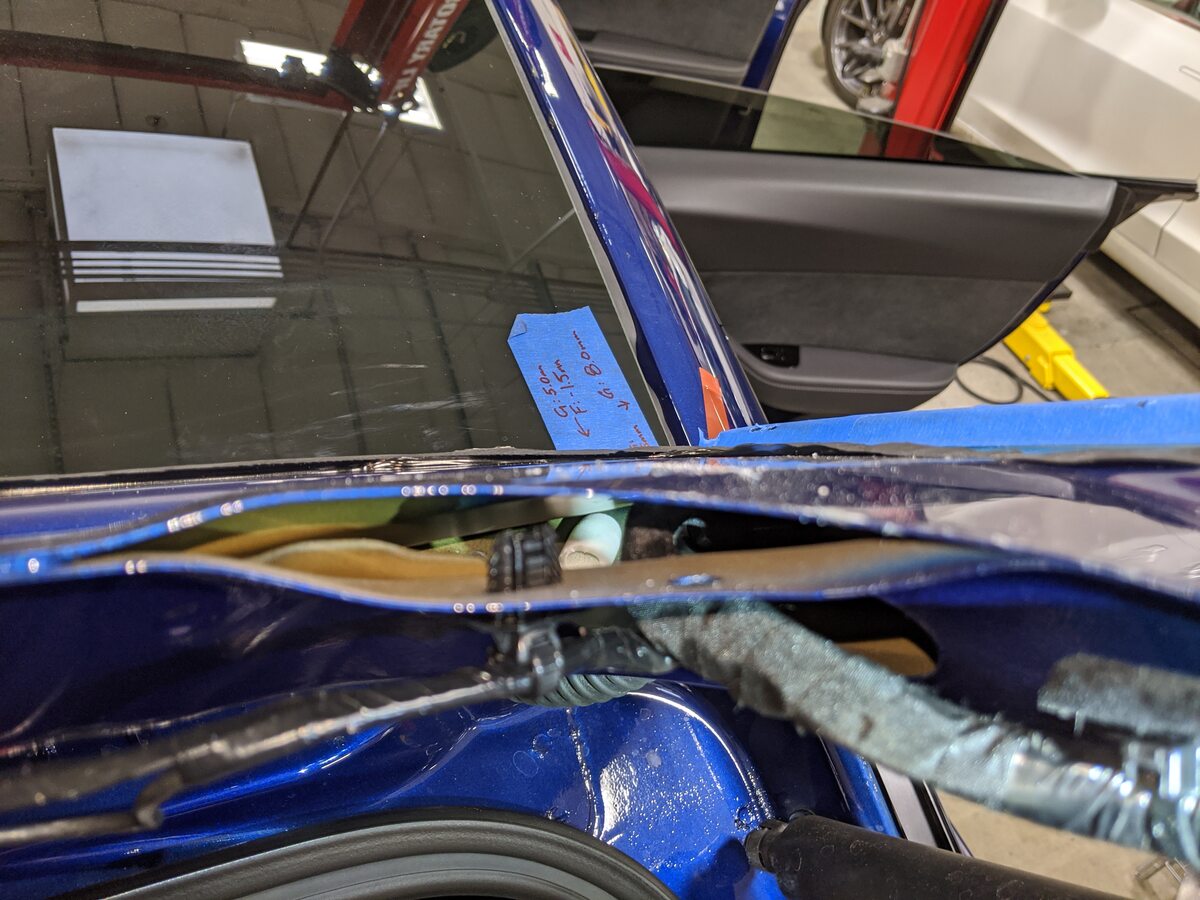

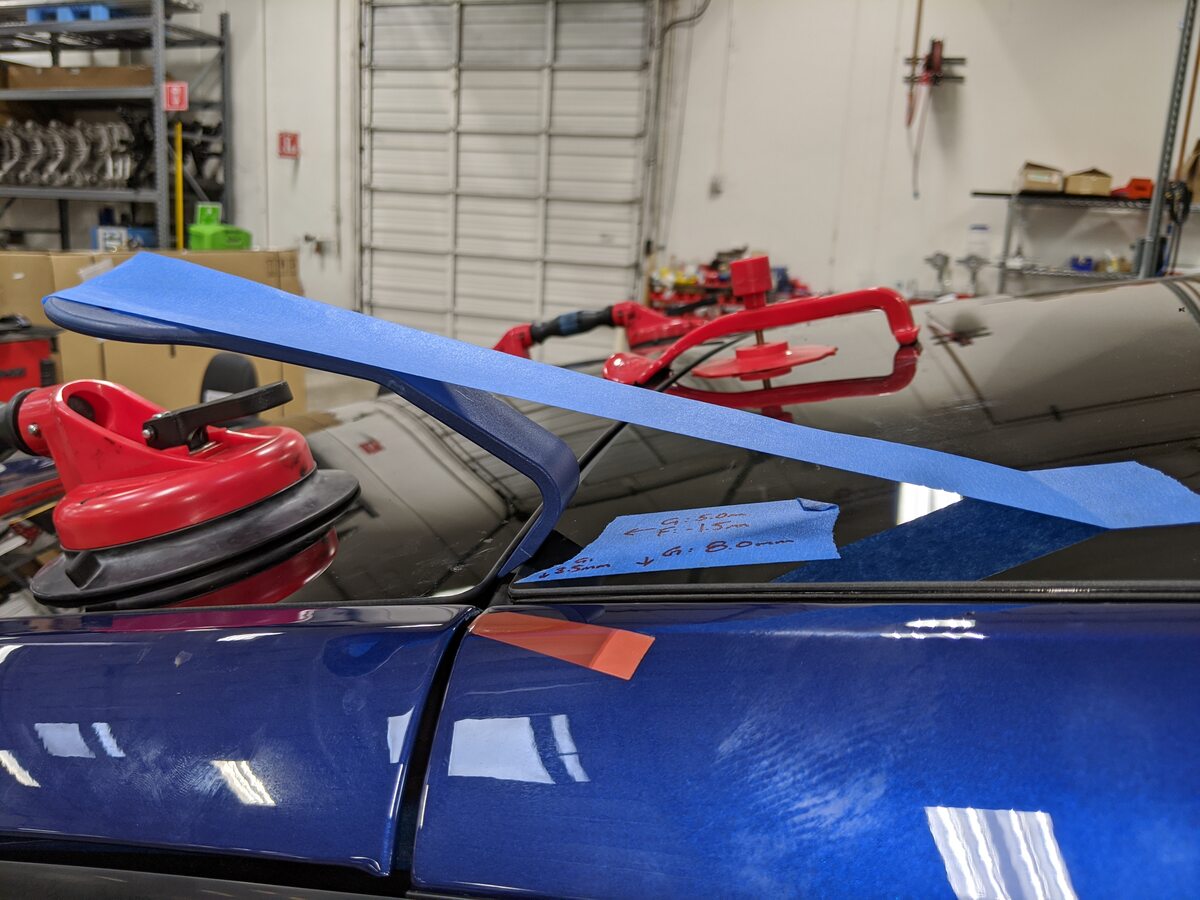

32. 检查掀背尾门玻璃间隙和平齐度。
    注

    记下各个需调节点；请参阅面板定位规格了解最新规格。

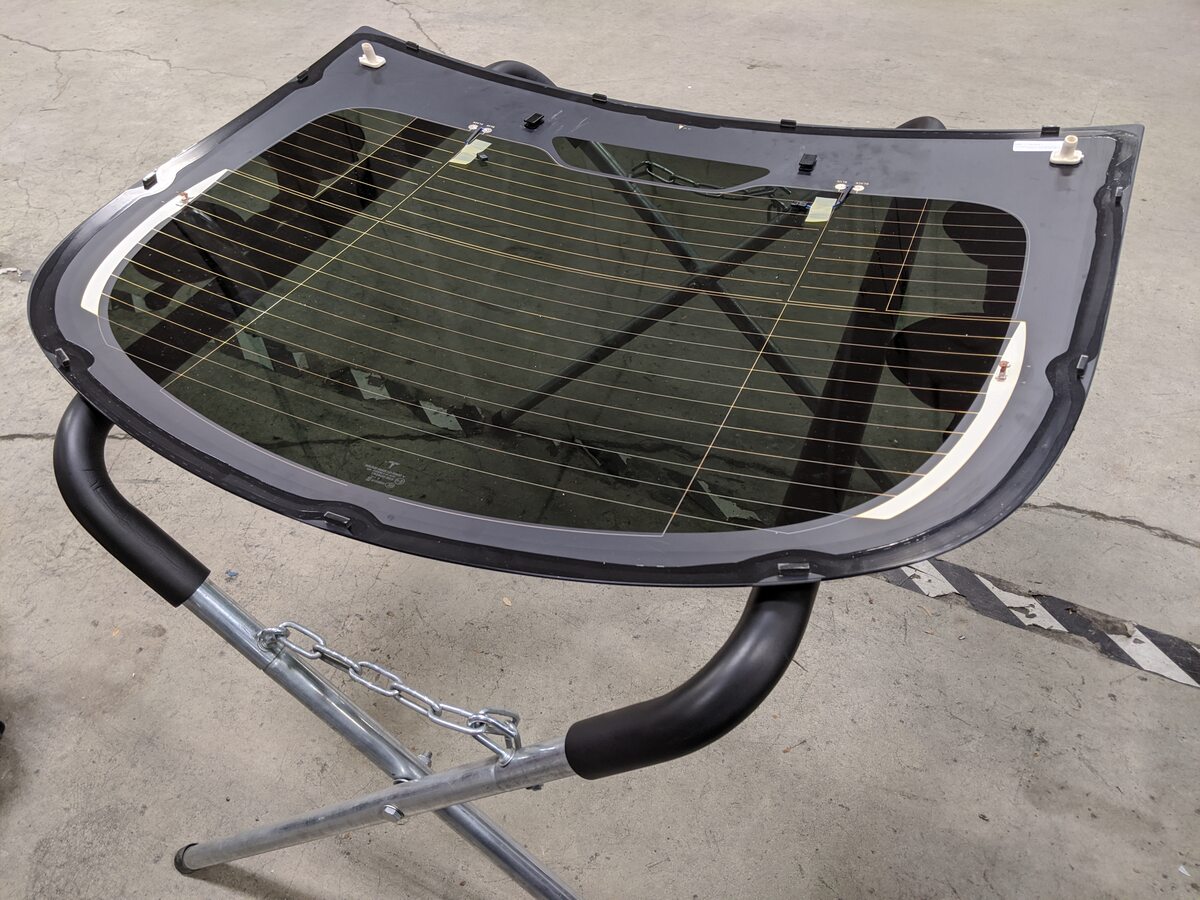

33. 拆卸玻璃并将其倒置在支架上。



34. 沿聚氨酯路径在掀背尾门上涂抹聚氨酯底漆。
    注

    在涂抹聚氨酯前，等待底漆风干 2 分钟。

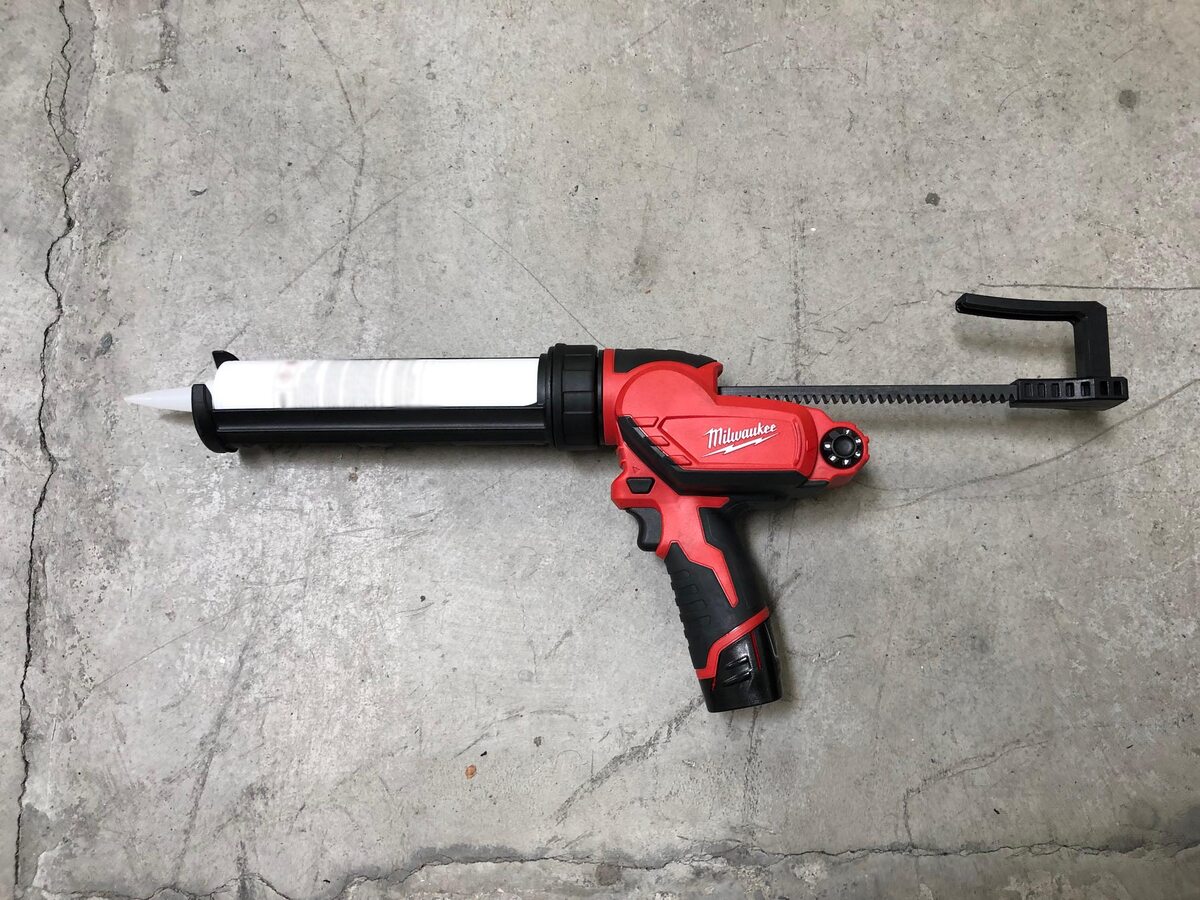

35. 准备填缝枪和聚氨酯。
    注

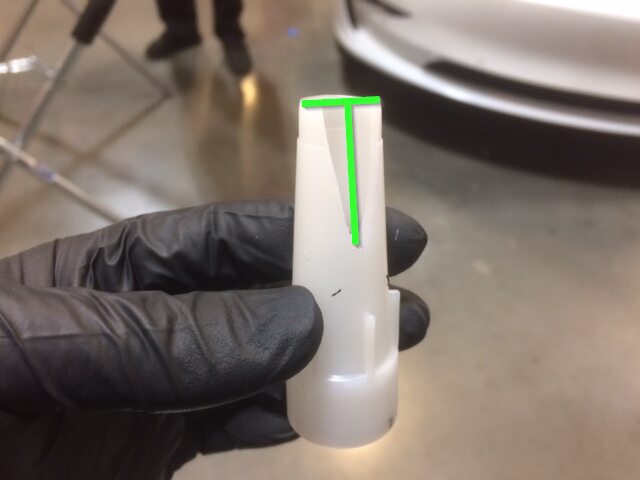

    开口宽度必须为 8 毫米，高度必须为 13 毫米。

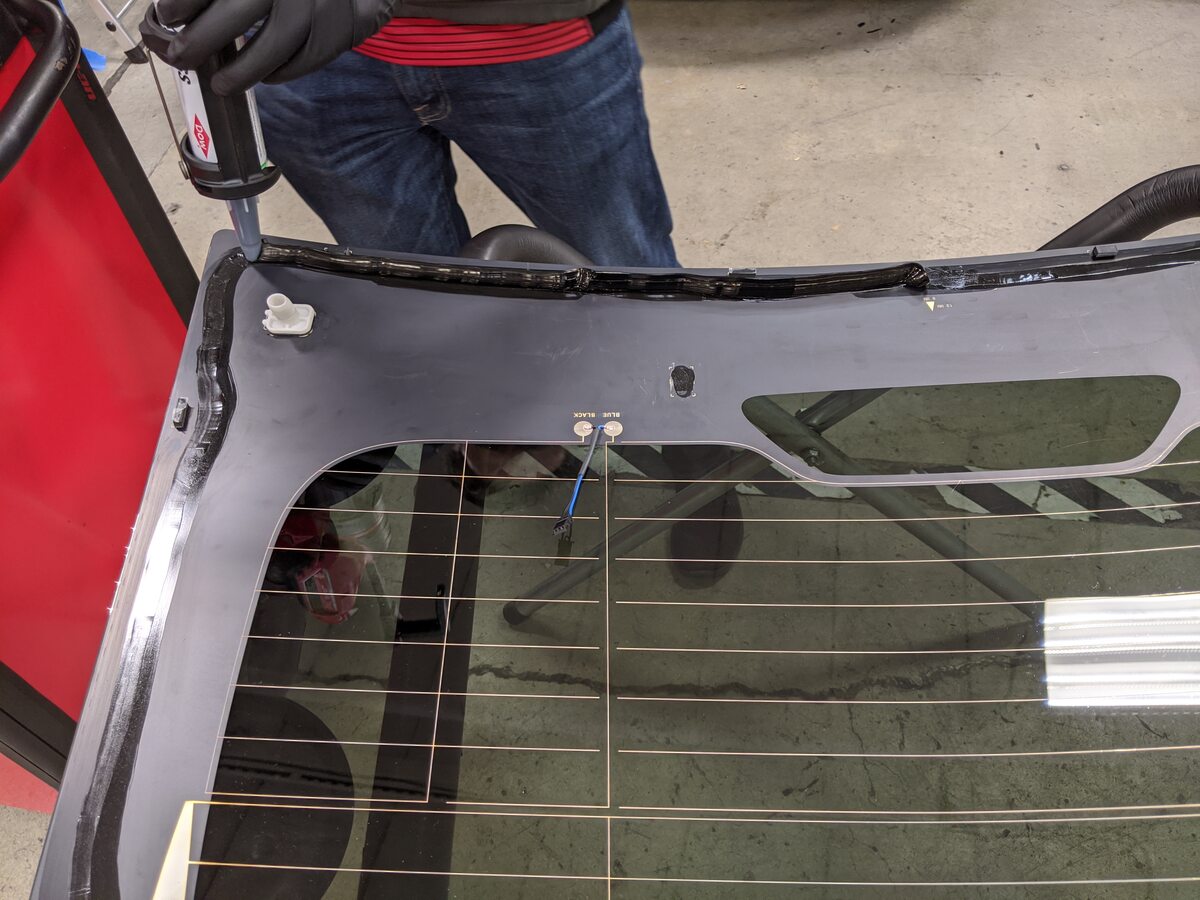

36. 沿着底漆路径在背光灯玻璃上涂抹聚氨酯。
    注

    填充所有间隙并平滑聚氨酯上的任何凸起，确保胶条均匀一致。



37. 翻转后背光灯玻璃，将其安装到车辆上。
    注

    建议寻求他人协助。





38. 检查背光灯玻璃间隙和齐平度，必要时进行调整。
    注

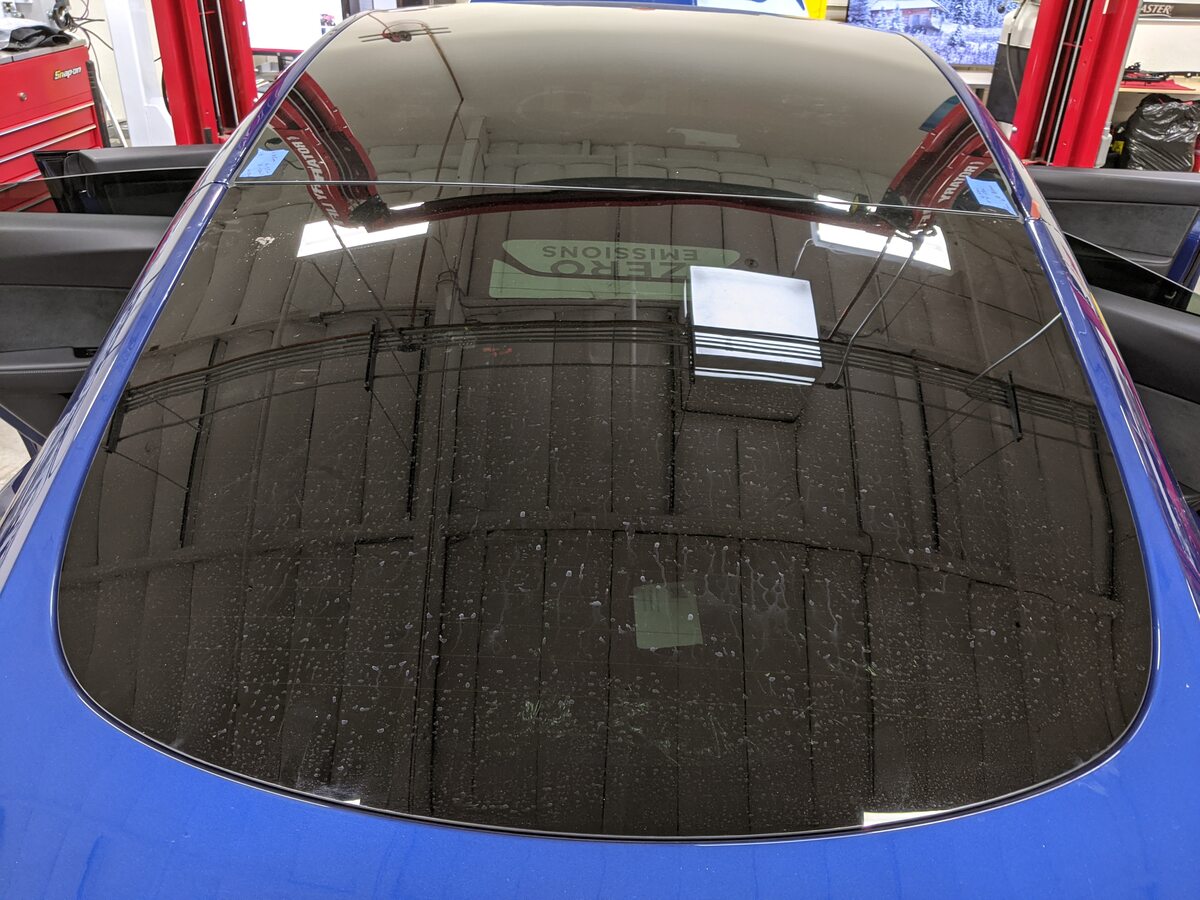

    可使用饰板工具或沙袋调整装配情况；打开掀背尾门前，先等待 10 分钟，使玻璃风干。请参阅面板定位规格了解最新规格。









39. 拆卸双吸盘手柄以及玻璃装配调整设备。



40. 连接中央高位制动灯 (CHMSL) 连接器（1 个）。



41. 将噪音滤波天线连接到背光灯玻璃右侧。
    注

    1 个连接器



42. 将左侧天线滤波器连接到掀背尾门玻璃。
    注

    1 个连接器



43. 连接右侧 FM 天线放大器。
    注

    1 个连接器



44. 连接左侧 FM 天线放大器。
    注

    1 个连接器



45. 安装掀背尾门下部饰板。
    注

    2 个推拉式卡子，12 个卡子，6 个定位销，1 个连接器；按图示顺序安装饰板；安装前请检查饰板卡子并更换任何已损坏卡子。

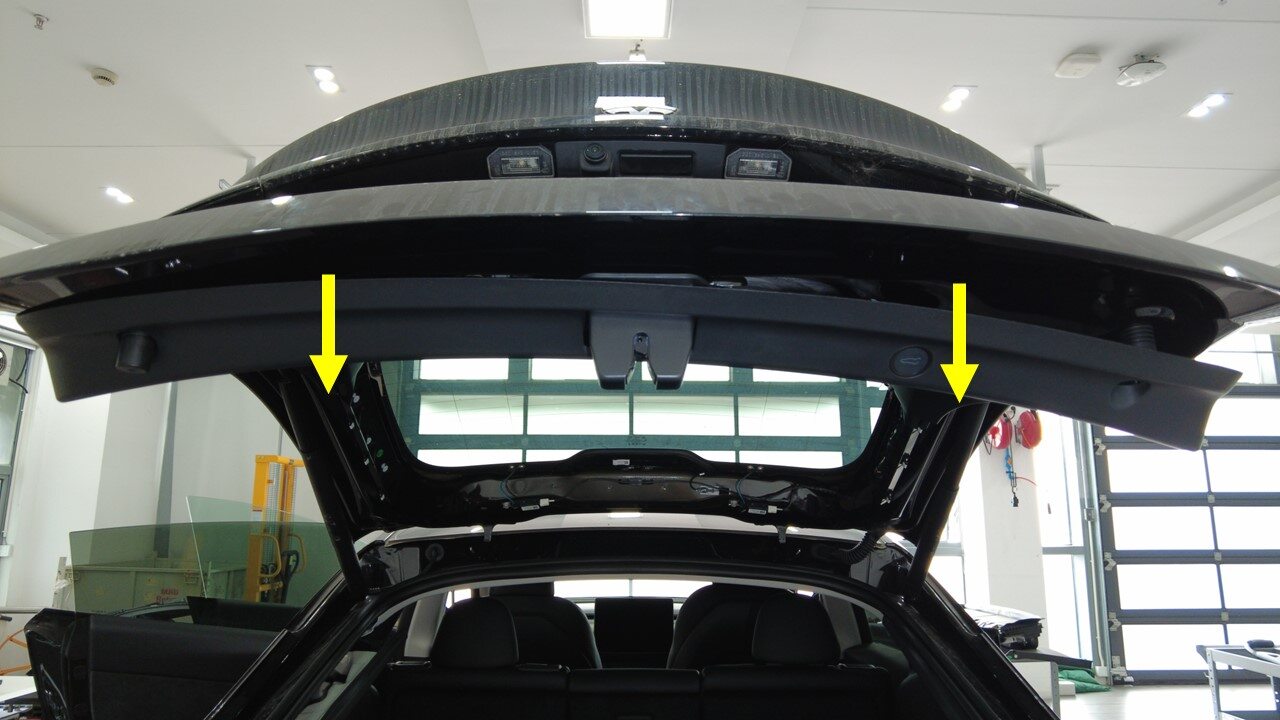

46. 安装掀背尾门上部饰板。
    注

    15 个卡子，2 个定位销，2 个锁片；先紧固上部，然后紧固侧面；确保锁片与掀背尾门下部饰板对齐。









47. 关闭掀背尾门。
