Torque Specifications - Brakes

表 1. 扭矩规格: 防抱死制动系统调制器（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Nuts that attach the ABS modulator to the bracket
8 Nm (5.9 lbs-ft)
  • 10 毫米深套筒
  • 2 英寸加长件
重复使用

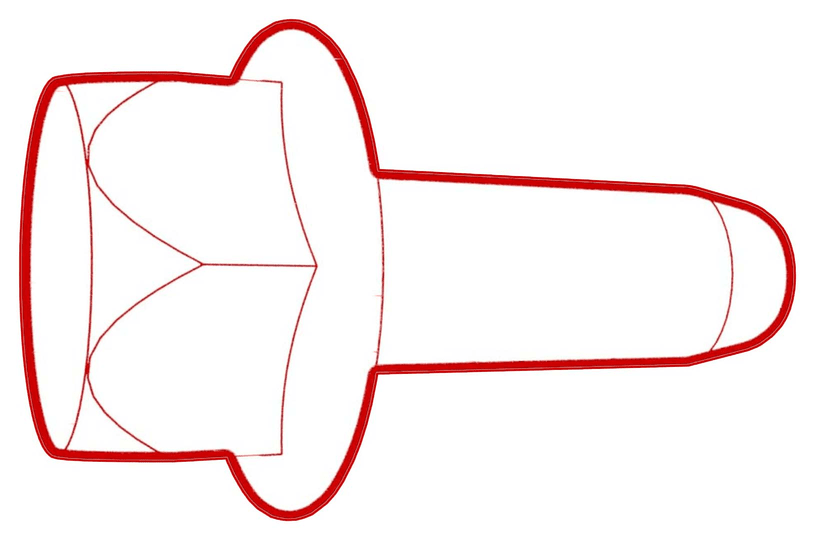

Bolts that attach the ABS modulator to the LH frame rail
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

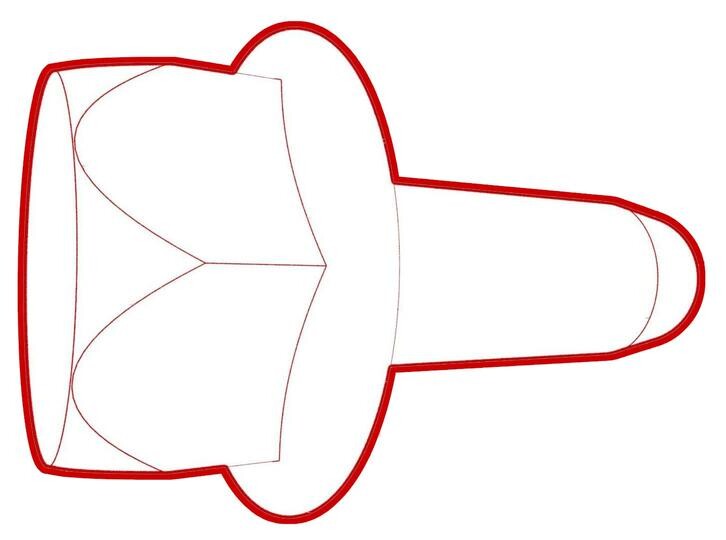

Bolt that attaches the steering gear assembly to the intermediate shaft assembly
18 Nm (13.3 lbs-ft)
  • 13 mm socket
 重复使用
Master cylinder primary pipe nut to the ABS modulator
16 Nm (11.8 lbs-ft)
  • 12 mm flare nut wrench
  • 12 mm flare nut crowfoot socket
  • 6 英寸加长件
重复使用
Master cylinder secondary pipe nut to the ABS modulator
16 Nm (11.8 lbs-ft)
  • 12 mm flare nut wrench
  • 12 mm flare nut crowfoot socket
  • 6 英寸加长件
重复使用
LH front brake pipe nut to the ABS modulator
16 Nm (11.8 lbs-ft)
  • 12 mm flare nut wrench
  • 12 mm flare nut crowfoot socket
重复使用
RH rear brake pipe nut to the ABS modulator
16 Nm (11.8 lbs-ft)
  • 12 mm flare nut wrench
  • 12 mm flare nut crowfoot socket
重复使用
LH rear brake pipe nut to the ABS modulator
16 Nm (11.8 lbs-ft)
  • 12 mm flare nut wrench
  • 12 mm flare nut crowfoot socket
重复使用
RH front brake pipe nut to the ABS modulator
16 Nm (11.8 lbs-ft)
  • 12 mm flare nut wrench
  • 12 mm flare nut crowfoot socket
重复使用
Bolts that attach the LH and RH sides of the shock tower brace See image in procedure for proper torque specifications
  • 15 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
表 2. 扭矩规格: 电子控制单元 (ECU) - 防抱死制动系统（非结构化电池组） （拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt securing the steering gear assembly to the intermediate shaft assembly
18 Nm (13.3 lbs-ft)
  • 13 mm socket
  • 棘轮/扭矩扳手
重复使用
Fasteners securing the hydraulic control unit to the hydraulic control unit bracket
8 Nm (5.9 lbs-ft)
  • 10 mm deep socket
  • 10 in extension
  • 棘轮/扭矩扳手
更换
Bolts securing the hydraulic control unit to the frame rail
10 Nm (7.4 lbs-ft)
  • 10 mm socket
  • 6 in extension locking
  • 棘轮/扭矩扳手
重复使用
Upper bolts securing the hydraulic control unit ECU to the hydraulic control unit
3 Nm (2.2 lbs-ft)
  • External Torx E5
  • 2 in extension
  • Flex head ratchet/flex head torque wrench
更换
Lower bolts securing the hydraulic control unit ECU to the hydraulic control unit
3 Nm (2.2 lbs-ft)
  • External Torx E5
  • 2 in extension
  • Flex head ratchet/flex head torque wrench
更换
表 3. 扭矩规格: 机电制动助力器总成（非结构化电池组）（左侧驾驶）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Forward brake line fastener
16 Nm (11.8 lbs-ft)
  • 12 mm 12pt combination wrench
  • 12 mm flare nut crowfoot socket
重复使用
Rear brake line fastener
16 Nm (11.8 lbs-ft)
  • 12 mm 12pt combination wrench
  • 12 mm flare nut crowfoot socket
重复使用
Nuts that attach the brake booster to the bulkhead
16.5 Nm (12.2 lbs-ft)
  • 13 毫米深套筒
  • 6 英寸加长件
更换
表 4. Torque Specifications: 支架 - 制动钳 - 后 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x2) that attach the LH rear brake caliper to the LH rear brake caliper bracket
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
重复使用

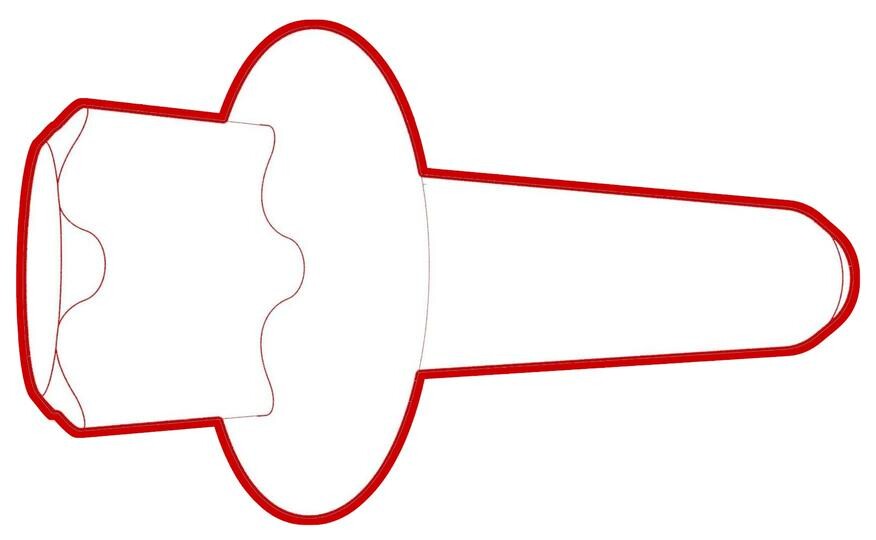

Bolts (x2) that attach the LH rear brake caliper bracket to the LH rear knuckle
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
更换
表 5. Torque Specifications: 制动钳 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注

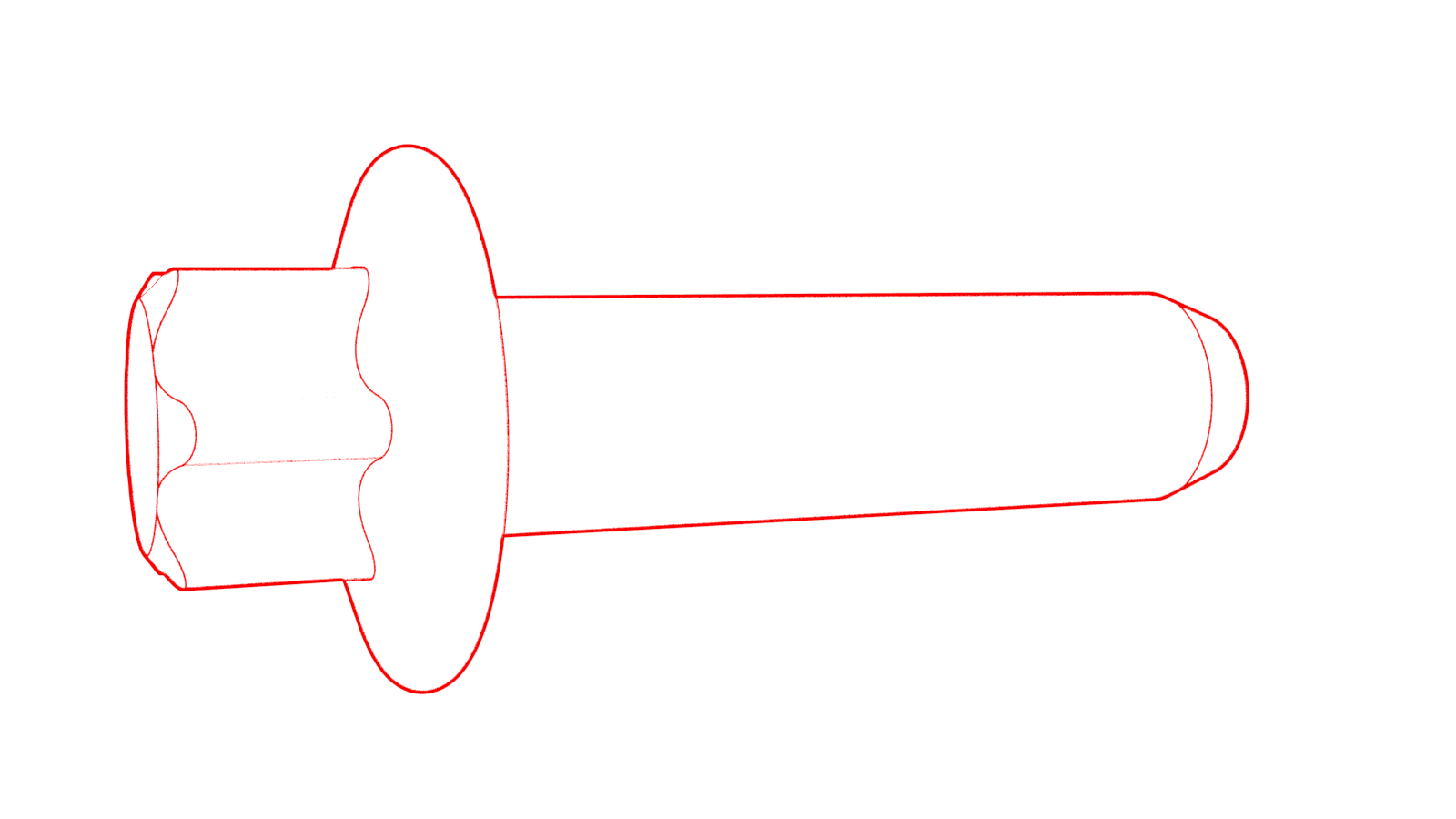

Bolts that attach the LH front brake caliper to the LH front knuckle
94 Nm (69.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 3/8 in to ½ in adapter
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换 1088969-00-B
表 6. Torque Specifications: Brake Caliper - Rear
描述 扭矩值 重复使用/更换 备注
LH rear brake caliper bracket to the knuckle
83 Nm (61.2 lbs-ft)
更换
Brake hose to the LH rear brake caliper
42 Nm (31.0 lbs-ft)
更换
LH rear brake caliper electrical harness clips
5 Nm (3.7 lbs-ft)
重复使用
表 7. 扭矩规格: 制动片套件 - 前（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts that attach the LH front brake caliper to the LH front knuckle
94 Nm (69.3 lbs-ft)
  • 外梅花套筒 E18
  • 无绳棘轮/冲击钻
更换
Bolt that attaches the LH front brake hose bracket to the LH front knuckle
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
表 8. 扭矩规格: 制动片套件 - 后（基础版制动器）（拆卸和更换）
描述 扭矩值 重复使用/更换 备注
LH rear brake caliper to the LH rear brake caliper bracket
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
重复使用
Bolt that attaches the LH rear EPB harness bracket to the LH rear caliper
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
表 9. Torque Specifications: Brake Pad Kit - Rear (Sports Brakes)
描述 扭矩值 重复使用/更换 备注
LH/RH rear caliper to the LH/RH rear caliper bracket, lower bolt
18 Nm (13.3 lbs-ft) +108 Degree
重复使用
LH/RH rear caliper to the LH/RH rear caliper bracket, upper bolt
18 Nm (13.3 lbs-ft) +108 Degree
重复使用
表 10. 扭矩规格: 制动盘 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
LH front brake hose bracket to the LH front knuckle
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
LH front caliper to the LH front knuckle
94 Nm (69.3 lbs-ft)
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换 1088969-00-B
Brake rotor to the hub
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 2 英寸加长件
重复使用
表 11. 扭矩规格: 制动盘 - 后 - LH（测量偏转值）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts that attach the brake rotor camping plate to the rotor
100 Nm (73.7 lbs-ft)
  • 21 毫米深套筒
重复使用
Bolt that attaches the front rotor to the knuckle
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
重复使用
表 12. Torque Specifications: Brake Rotors - Rear - LH
描述 扭矩值 推荐工具 重复使用/更换 备注
LH rear caliper to the LH rear knuckle
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换
Brake rotor to the hub
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 13. Torque Specifications: 电机 - 制动钳 - 后 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the LH rear EPB harness bracket to the LH rear caliper
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
重复使用
Bolts (x2) that attach the LH rear brake caliper motor to the brake caliper
10.8 Nm (8.0 lbs-ft)
  • 5 毫米六角
重复使用
表 14. Torque Specifications: 罩 - 防尘 - 制动 - 前 - LH（后轮驱动）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
LH front brake dust shield to the knuckle
8 Nm (5.9 lbs-ft)
  • T30 socket
  • 4 in extension
 重复使用
表 15. Torque Specifications: Shield - Dust - Brake - Rear - LH (Remove and Replace)
描述 扭矩值 推荐工具 重复使用/更换 备注
LH rear brake dust shield to the knuckle
8 Nm (5.9 lbs-ft)
  • 梅花 T30 套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
Hub to the knuckle
78 Nm (57.5 lbs-ft)
  • 18 mm socket
  • 3 in extension
  • 棘轮/扭矩扳手
重复使用
LH rear drive unit halfshaft nut
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
  • 断路器杆
更换
Bolts that attach the rear brake caliper to the knuckle
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换
表 16. Torque Specifications: 传感器 - 轮毂转速 - 防抱死制动系统 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the front LH ABS wheel speed sensor to the knuckle
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 17. Torque Specifications: 传感器 - 轮毂转速 - 防抱死制动系统 - 后 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the rear LH ABS wheel speed sensor to the knuckle
5 Nm (3.7 lbs-ft)
  • 10 毫米六角
  • 4 英寸加长件
更换
