校正代码 30010301 1.86 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

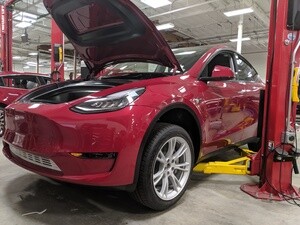

1. 举升并支撑车辆
   注

   确保车辆在升离地面前未处于充电状态，将空气悬架设置为“千斤顶模式”（如果配备）







2. 打开 LH 前车门

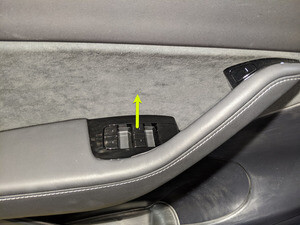

3. 降下 LH 前车窗

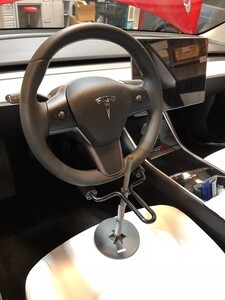

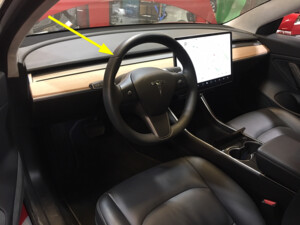

4. 摆正方向盘



5. 将方向盘锁入位
   注

   防止座椅受损

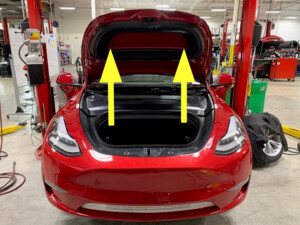

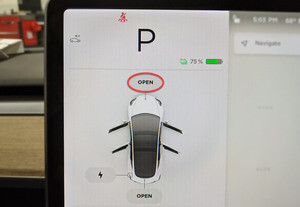

6. 打开前备箱盖

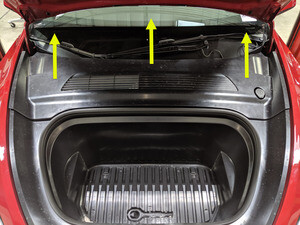

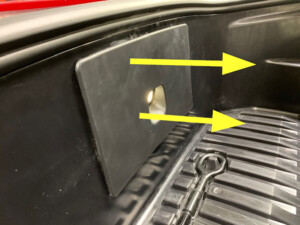

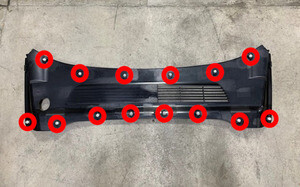

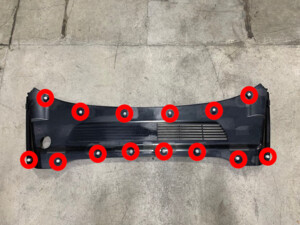

7. 拆下后挡板
   注

   14 个夹子





8. 拆下盖板
   注

   3 个夹子，1 个连接器

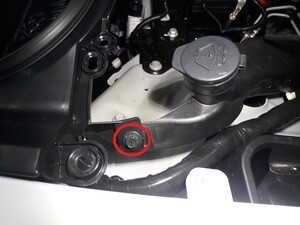

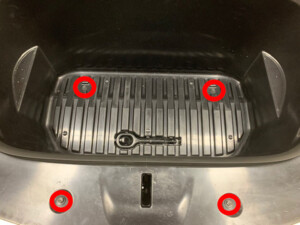

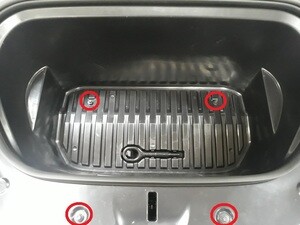

9. 拆下固定前备箱总成的紧固件

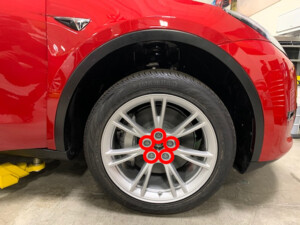

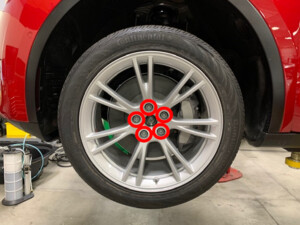

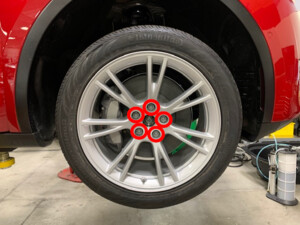

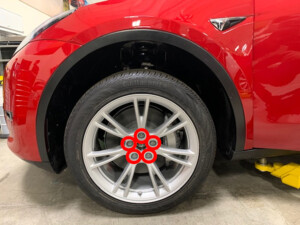

   注

   5 个螺栓，10 毫米，5 Nm；新款车可能加装了 1 个将前备箱固定到储液罐颈部的推拉式夹

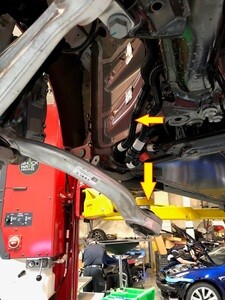

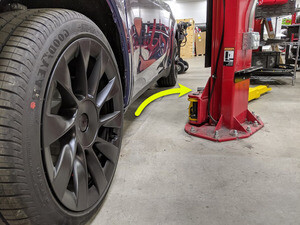

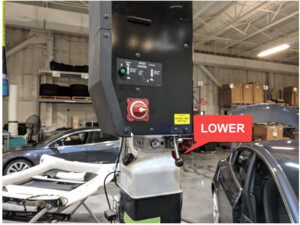

10. 从车上拆下前备箱总成
    注

    6 个夹子；更换损坏或丢失的夹子

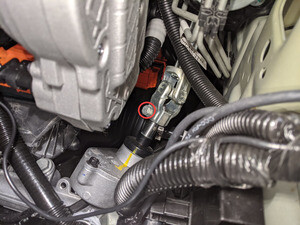

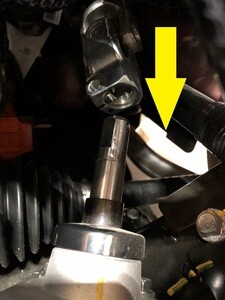

11. 拆下将转向机构总成固定到中间轴总成的螺栓
    注

    1 个螺栓，13 毫米，18 Nm

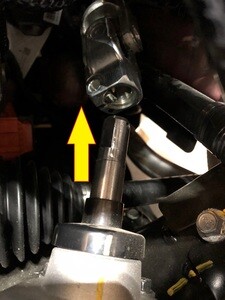

12. 将电动转向柱向上滑动，将其从转向机构总成上拆下

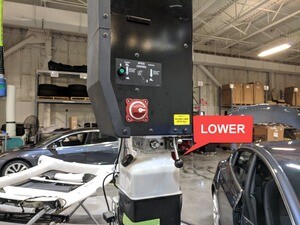

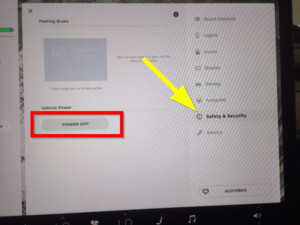

13. 从中央显示屏关闭车辆电源

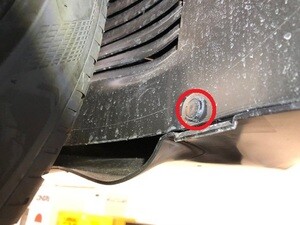

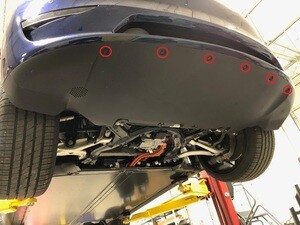

    注

    通过“控制 > 安全&保障 > 车辆电源 > 关闭电源”

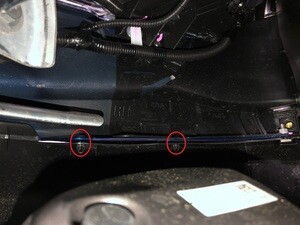

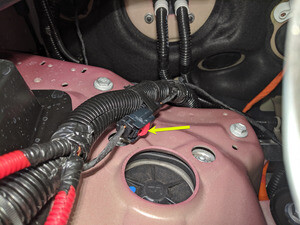

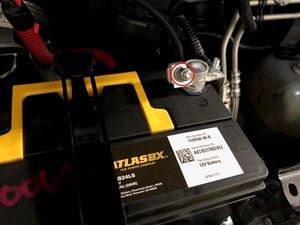

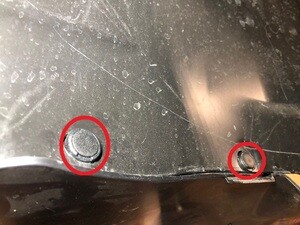

14. 断开 12V 负极端子和紧急响应回路

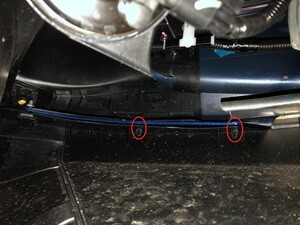

    注

    1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，使所有电路完全放电

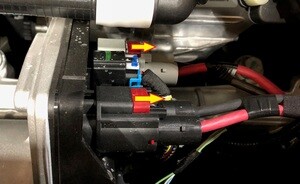

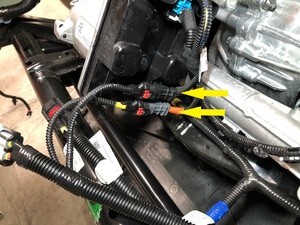

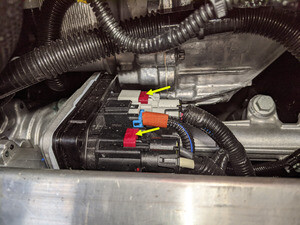

15. 断开转向机构总成连接器
    注

    2 个连接器；两级连接器；滑动红色锁片进行解锁，然后按住连接器释放装置将其断开



16. 断开转向机构总成上的逻辑连接器

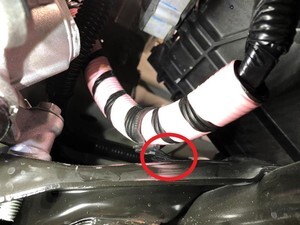

    注

    2 个锁定连接器；切勿向下按红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器



17. 拆下 LH 前轮毂盖

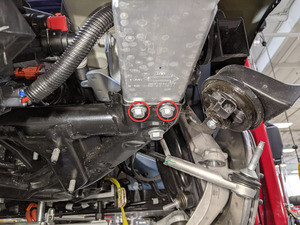

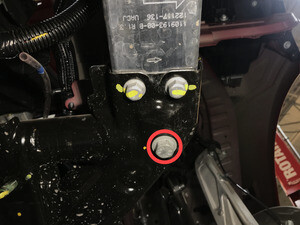

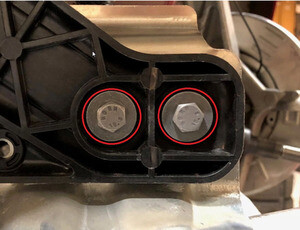

    注

    1 个盖；用双手轻轻地拉轮毂盖以松开夹子；轮毂可能配备中心盖



18. 拆下 RH 前轮毂盖
    注

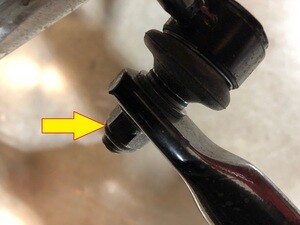

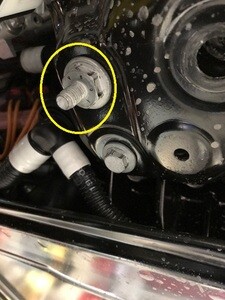

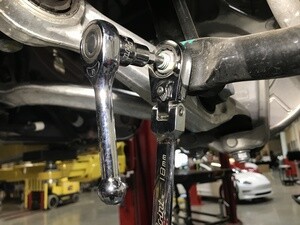

    1 个盖；用双手轻轻地拉轮毂盖以松开夹子；轮毂可能配备中心盖



19. 松开 RH 前车轮
    注

    5 个螺母，21 毫米，175 Nm



20. 松开 LH 前车轮
    注

    5 个螺母，21 毫米，175 Nm

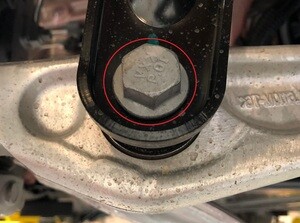

21. 部分升起车辆，然后将举升机降落至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清脆的锁止声之后再降下，否则车辆可能向一侧倾斜





22. 拆下 LH 前车轮
    注

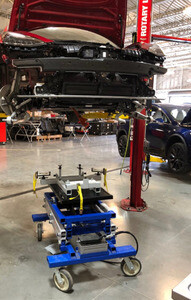

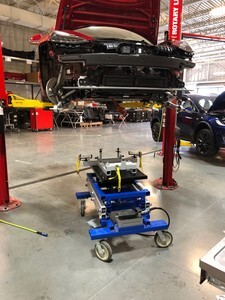

    5 个螺母，21 毫米，175 Nm

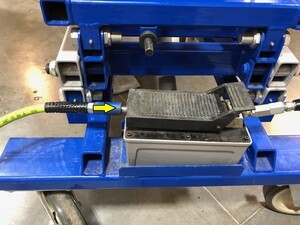

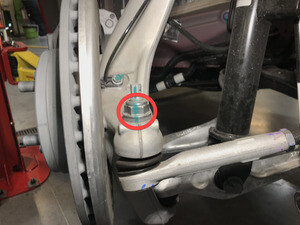

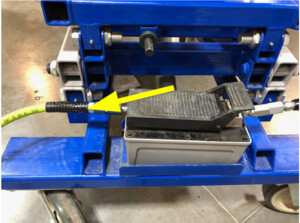

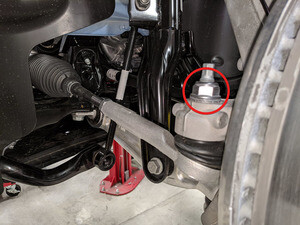

23. 拆下将 LH 横拉杆球头固定到转向节的螺母

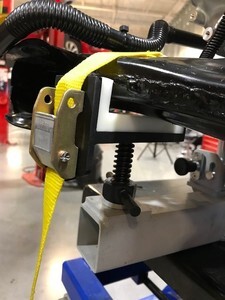

    注

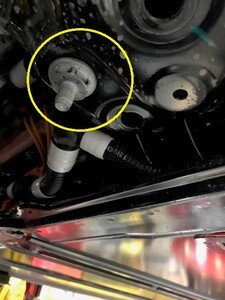

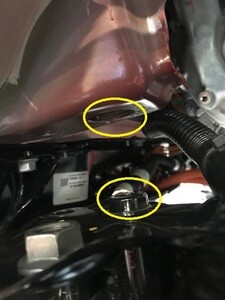

    1 个耐落螺母，22 毫米，180 Nm；拆下后弃用



24. 从转向节上拆下 LH 横拉杆球头



25. 拆下 RH 前车轮
    注

    5 个螺母，21 毫米，175 Nm



26. 拆下将 RH 横拉杆球头固定到转向节的螺母

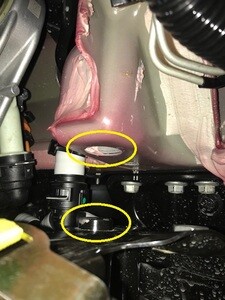

    注

    1 个耐落螺母，22 毫米，180 Nm；拆下后弃用



27. 从转向节上拆下 RH 横拉杆球头



28. 完全升起车辆，然后将举升机降落至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清脆的锁止声之后再降下，否则车辆可能向一侧倾斜

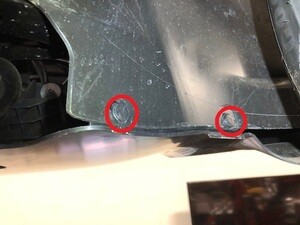

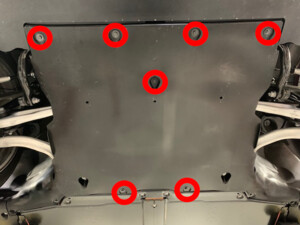

29. 从前流线型护板上拆下外侧紧固件

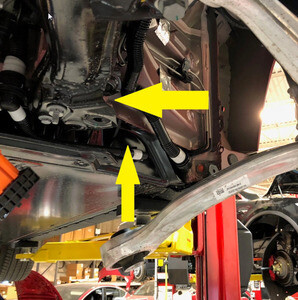

    注

    7 个螺栓，10 毫米，5 Nm

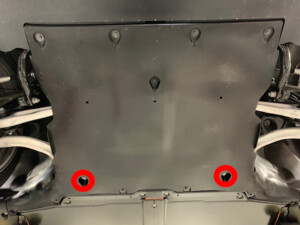

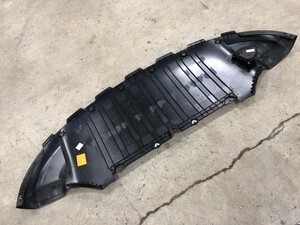

30. 拆下其余螺母，然后从车上拆下前流线型护板
    注

    2 个螺母，15 毫米，5 Nm



31. 拆下将前裙板固定到 LH 轮毂内衬的夹子
    注

    3 个夹子





32. 拆下将前裙板固定到 RH 轮毂内衬的夹子
    注

    3 个夹子

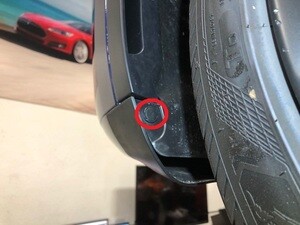

33. 拆下将前裙板 RH 角固定到前饰板的螺母
    注

    1 个螺母，10 毫米，3 Nm



34. 拆下将前裙板 RH 角固定到前饰板的夹子
    注

    2 个夹子



35. 拆下将前裙板 LH 角固定到前饰板的螺母
    注

    1 个螺母，10 毫米，3 Nm



36. 拆下将前裙板 LH 角固定到前饰板的夹子
    注

    2 个夹子



37. 拆下将前裙板固定到前饰板的夹子，然后拆下前裙板
    注

    6 个夹子，建议请助手帮忙





38. 从副框架上拆下 FDU 旁路软管夹子
    注

    1 个夹子

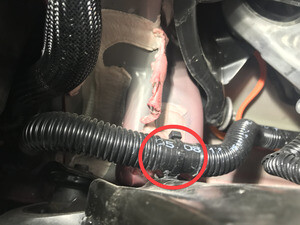

39. 拆下将前部线束固定到前副框架的夹子
    注

    1 个夹子

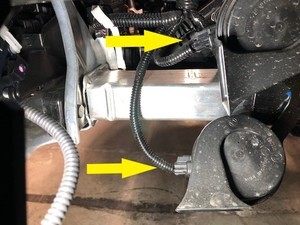

40. 断开喇叭总成上的连接器
    注

    2 个连接器

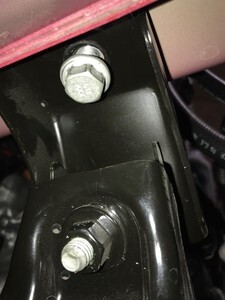

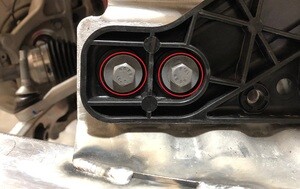

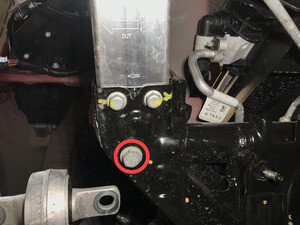

41. 拆下将前端支架固定到 LH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm

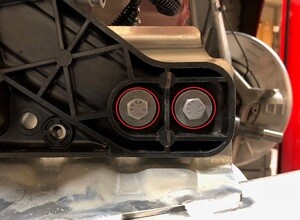

42. 拆下将前端支架固定到 RH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm



43. 松开将前副框架固定到 LH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm；这样有助于安装副框架



44. 松开将前副框架固定到 RH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm；这样有助于安装副框架

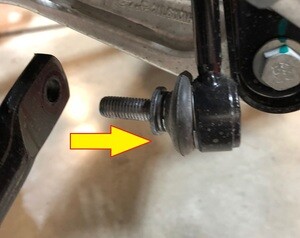

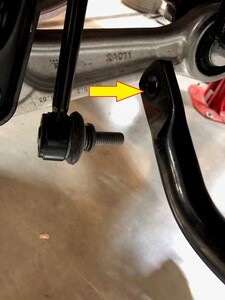

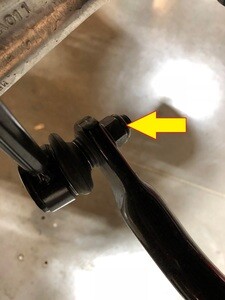

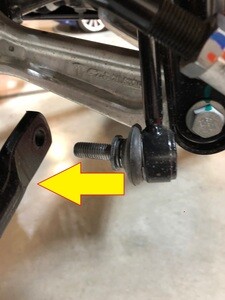

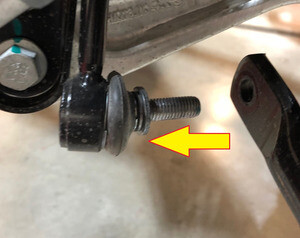

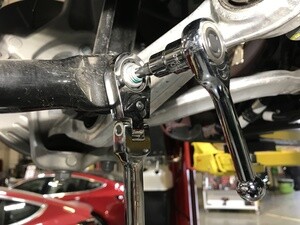

45. 拆下将前平衡杆连杆固定到 LH 前平衡杆的螺母
    注

    1 个耐落螺母，18 毫米，98 Nm；用 T40 反向固定球头；拆下后弃用



46. 将 LH 前平衡杆连杆总成移到一旁
    注

    为了获得拆卸末端连杆所需的正确角度，可能需要将平衡杆向上/向下移动



47. 拆下将前平衡杆固定到 RH 前平衡杆连杆总成的螺母
    注

    1 个耐落螺母，18 毫米，98 Nm；用 T40 反向固定球头；拆下后弃用



48. 将 RH 前平衡杆连杆总成移到一旁

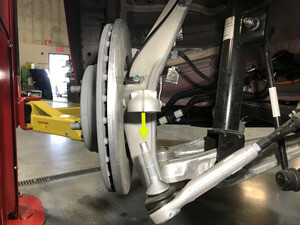

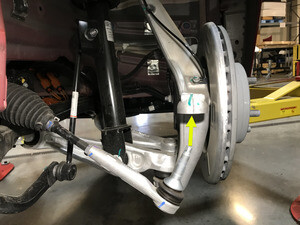

    注

    可能需要向下拉平衡杆，以便分离末端连杆



49. 拆下将 LH 前下方柔性连杆固定到前副框架的螺栓和螺母
    注

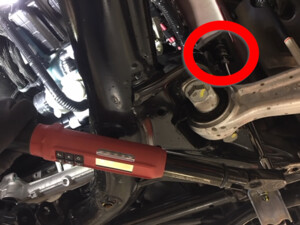

    1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm





50. 将 LH 前下方柔性连杆移到一旁

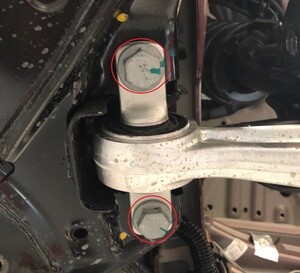

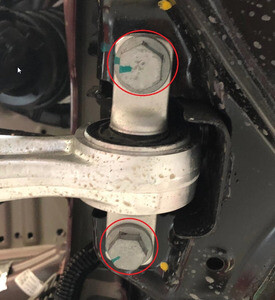

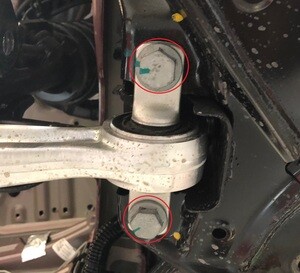

51. 拆下将 LH 前下方横向连杆固定到前副框架的螺栓
    注

    2 个螺栓，21 毫米，115 Nm

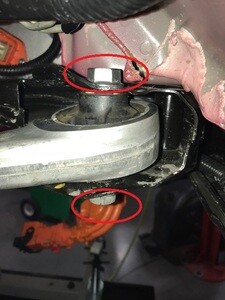

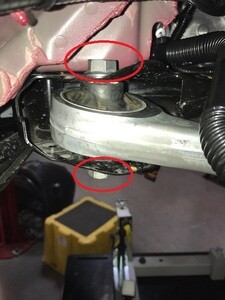

52. 拆下将 LH 支柱固定到 LH 前下方横向连杆的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm





53. 拆下将 RH 前下方柔性连杆固定到前副框架的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm





54. 将 RH 前下方柔性连杆移到一旁



55. 拆下将 RH 前下方横向连杆固定到前副框架的螺栓
    注

    2 个螺栓，21 毫米，115 Nm



56. 拆下将 RH 支柱固定到下控制臂的螺栓和螺母，然后将 RH 前下方横向连杆移到一旁
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm

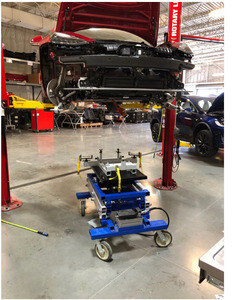

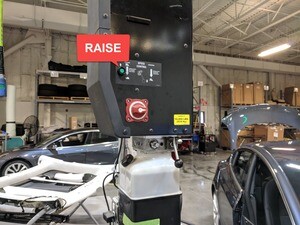

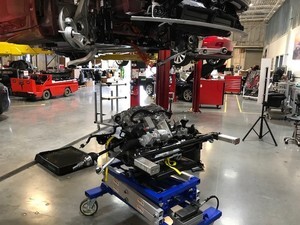

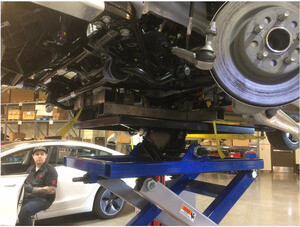

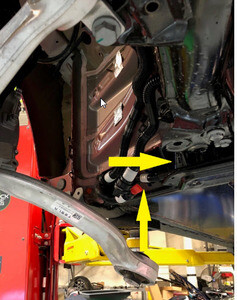

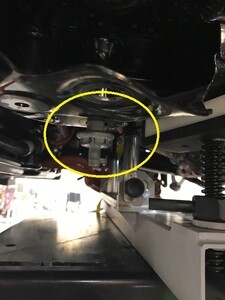

57. 将副框架举升工具移到前副框架区域下方



58. 将供气装置连接到副框架举升工具



59. 放置副框架举升工具支撑前副框架
    注

    建议请助手帮忙；将副框架锁定到副框架举升工具；请务必将两个导件对齐

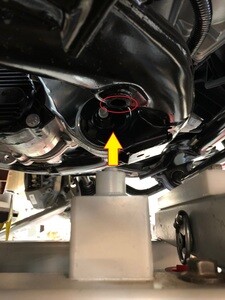

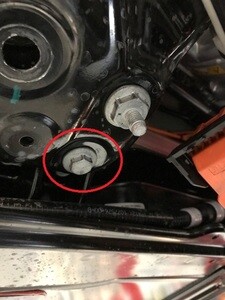

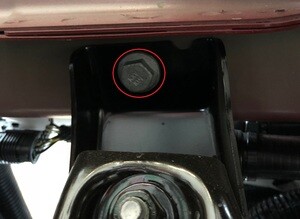

60. 拆下将 LH 中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用



61. 拆下将 RH 中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用

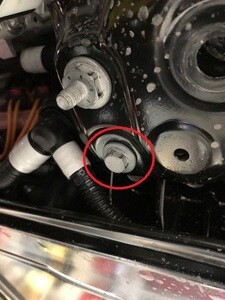

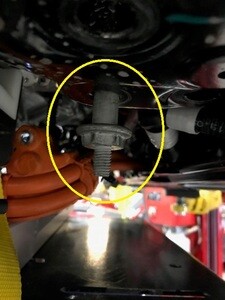

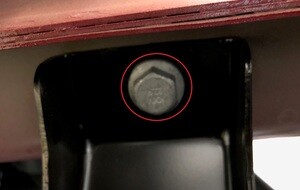

62. 拆下将前副框架前部固定到车身的 LH 螺栓
    注

    1 个螺栓，18 毫米，72 Nm；拆下后弃用



63. 拆下将前副框架前部固定到车身的 RH 螺栓
    注

    1 个螺栓，18 毫米，72 Nm；拆下后弃用

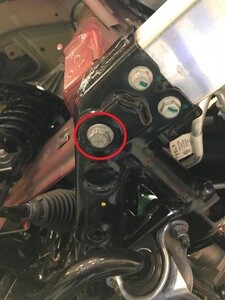

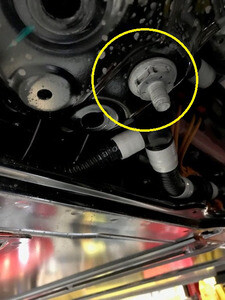

64. 拆下将前副框架后部固定到车身的 LH 小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用



65. 拆下将前副框架后部固定到车身的 RH 小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；拆下后弃用

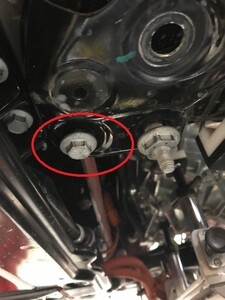

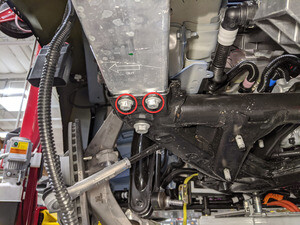

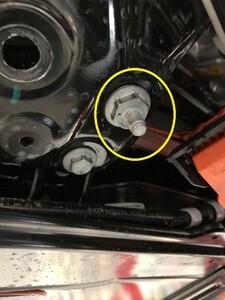

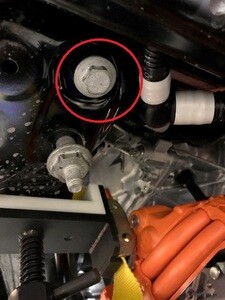

66. 拆下将前副框架后部固定到车身的 LH 大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；拆下后弃用



67. 拆下将前副框架后部固定到车身的 RH 大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；拆下后弃用

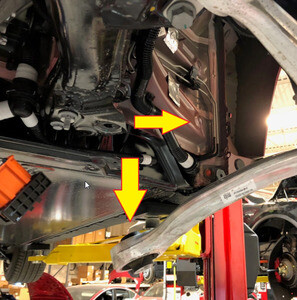

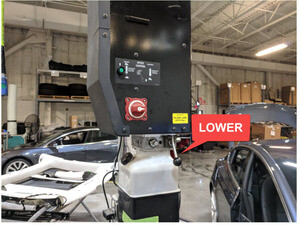

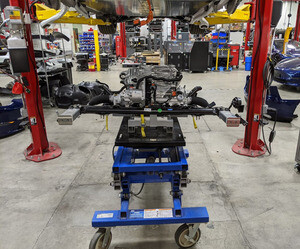

68. 从车上降下副框架
    注

    建议请助手帮忙



69. 从副框架举升工具上断开供气装置



70. 从车辆下方移开副框架举升工具



71. 在车辆下方放置举升工具和副框架以便安装



72. 将供气装置连接到副框架举升工具



73. 升起支撑工具，直至前副框架接触到车身
    注

    建议请助手帮忙；在将举升机升到位的过程中，引导电机支座衬套进入电机支座隔离器；确保副框架上的后定位销对齐





74. 预装将前副框架后部固定到车身的 RH 大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；安装新螺栓



75. 预装将前副框架后部固定到车身的 LH 大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm；安装新螺栓



76. 预装将前副框架后部固定到车身的 RH 小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；安装新螺栓



77. 预装将前副框架后部固定到车身的 LH 小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm；安装新螺栓



78. 预装将前副框架前部固定到车身的 RH 螺栓
    注

    1 个螺栓，18 毫米，72 Nm；安装新螺栓，根据需要调节副框架举升工具



79. 预装将前副框架前部固定到车身的 LH 螺栓
    注

    1 个螺栓，18 毫米，72 Nm；安装新螺栓，根据需要调节副框架举升工具



80. 预装将 RH 中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm；安装新螺栓



81. 预装将 LH 中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm；安装新螺栓



82. 预装将前端支架固定到 RH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm



83. 预装将前端支架固定到 LH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm



84. 拧紧将前副框架后部固定到车身的 RH 大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm



85. 拧紧将前副框架后部固定到车身的 LH 大号螺栓
    注

    1 个螺栓，21 毫米，125 Nm



86. 拧紧将前副框架后部固定到车身的 RH 小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm



87. 拧紧将前副框架后部固定到车身的 LH 小号螺栓
    注

    1 个螺栓，15 毫米，50 Nm



88. 拧紧将前副框架前部固定到车身的 RH 螺栓
    注

    1 个螺栓，18 毫米，72 Nm



89. 拧紧将前副框架前部固定到车身的 LH 螺栓
    注

    1 个螺栓，18 毫米，72 Nm



90. 拧紧将 RH 中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm





91. 拧紧将 LH 中间支座固定到车身的螺栓
    注

    1 个螺栓，15 毫米，50 Nm



92. 拧紧将前副框架固定到 RH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm



93. 拧紧将 LH 前副框架防撞罐总成固定到前副框架的螺栓
    注

    2 个螺栓，15 毫米，53 Nm



94. 拧紧将前端支架固定到 RH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm



95. 拧紧将前端支架固定到 LH 前副框架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm



96. 从车上降下副框架举升工具
    注

    从前副框架上解锁副框架举升工具



97. 从副框架举升工具上断开供气装置



98. 从车上拆下副框架举升工具



99. 安装 RH 前下方横向连杆，然后预装将 RH 支柱固定到下控制臂的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm



100. 预装将 RH 前下方横向连杆固定到前副框架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm；建议在需要时请助手帮忙；使用冲头工具对齐紧固件



101. 将 RH 前下方柔性连杆安装到前副框架上



102. 安装将 RH 前下方柔性连杆固定到前副框架的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm；建议在需要时请助手帮忙



103. 拧紧将 RH 前下方横向连杆固定到前副框架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm；建议在需要时请助手帮忙；使用冲头工具对齐紧固件



104. 安装 LH 前下方横向连杆，然后预装将 LH 支柱固定到下方横向连杆的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm



105. 预装将 LH 前下方横向连杆固定到前副框架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm；建议在需要时请助手帮忙；使用冲头工具对齐紧固件



106. 将 LH 前下方柔性连杆安装到前副框架上



107. 安装将 LH 前下方柔性连杆固定到前副框架的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm；建议在需要时请助手帮忙



108. 拧紧将 LH 前下方横向连杆固定到前副框架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm



109. 将 RH 前平衡杆连杆总成放置到前平衡杆上
     注

     可能需要向下拉平衡杆，以便接合末端连杆



110. 安装将前平衡杆固定到 RH 前平衡杆连杆总成的螺母
     注

     1 个耐落螺母，18 毫米，98 Nm；安装新耐落螺母；用 T40 反向固定球头；用油性记号笔标记



111. 将 LH 前平衡杆连杆总成放置到前平衡杆上
     注

     可能需要向下拉平衡杆，以便接合末端连杆



112. 安装将前平衡杆连杆固定到 LH 前平衡杆的螺母
     注

     1 个耐落螺母，18 毫米，98 Nm；安装新耐落螺母；用 T40 反向固定球头；用油性记号笔标记



113. 连接喇叭总成连接器
     注

     2 个连接器



114. 将 FDU 旁路软管夹子安装到前副框架上
     注

     1 个夹子



115. 安装将前部线束固定到前副框架的夹子
     注

     1 个夹子



116. 将前裙板放到前饰板上，然后安装将前裙板固定到前饰板的夹子
     注

     6 个夹子，建议请助手帮忙



117. 安装将前裙板 LH 角固定到前饰板的夹子
     注

     2 个夹子



118. 安装将前裙板 LH 角固定到前饰板的螺母
     注

     1 个螺母，10 毫米，3 Nm



119. 安装将前裙板 RH 角固定到前饰板的夹子
     注

     2 个夹子



120. 安装将前裙板 RH 角固定到前饰板的螺母
     注

     1 个螺母，10 毫米，3 Nm



121. 安装将前裙板固定到 LH 轮毂内衬的夹子
     注

     3 个夹子





122. 安装将前裙板固定到 RH 轮毂内衬的夹子
     注

     3 个夹子





123. 将前流线型护板放置到车辆上，然后安装螺母
     注

     2 个螺母，15 毫米，5 Nm

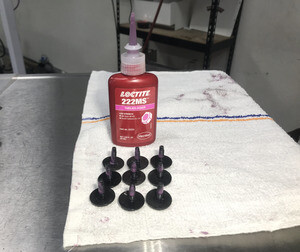

124. 向前流线型护板螺栓上涂抹 Loctite 222，然后将外侧紧固件安装到前流线型护板上
     注

     7 个螺栓，10 毫米，5 Nm





125. 部分降下车辆并设定至锁止位
     注

     将举升机升离锁止位，然后固定住解锁杆，使锁具在降下车辆时保持活动自如；将车辆设置到适宜的作业高度





126. 将 RH 前横拉杆球头放置到 RH 前转向节上



127. 安装将 RH 前横拉杆球头固定到 RH 前转向节上的螺母
     注

     1 个耐落螺母，22 毫米，180 Nm；安装新耐落螺母



128. 将 LH 横拉杆球头放置到 LH 前转向节上



129. 安装将 LH 前横拉杆球头固定到 LH 前转向节的螺母
     注

     1 个耐落螺母，22 毫米，180 Nm；安装新耐落螺母



130. 拆下将 LH 前制动盘固定到轮毂的螺栓。

131. 将轮毂千斤顶适配器安装到 LH 前轮毂上，然后用手拧紧轮毂螺母。

132. 使用起重机下方支架支撑轮毂千斤顶适配器。

133. 测量翼子板底部到前轴中心的距离，调整起重机下方支架，使前悬架设置为车身高度。

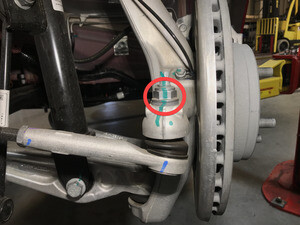

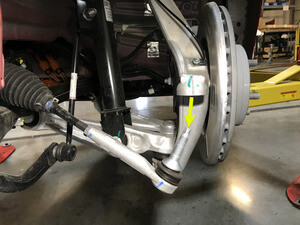

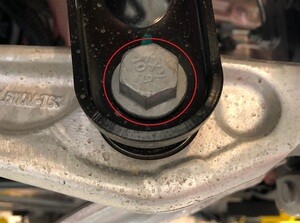

134. 拧紧将 LH 前减震器固定到下控制臂的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。


     106 Nm (78.2 lbs-ft)

135. 拆下 LH 前悬架下方的起重机下方支架。

136. 拆下固定轮毂千斤顶适配器的轮毂螺母，然后从车上拆下轮毂千斤顶适配器。

137. 安装将 LH 前制动盘固定到轮毂的螺栓。


     5 Nm (3.7 lbs-ft)

138. 对车辆的 RH 侧重复第130步至第137步。
139. 安装 RH 前车轮
     注

     5 个螺母，21 毫米，175 Nm；先用手拧轮毂螺母，然后再使用电动工具



140. 安装 LH 前车轮
     注

     5 个螺母，21 毫米，175 Nm；先用手拧轮毂螺母，然后再使用电动工具

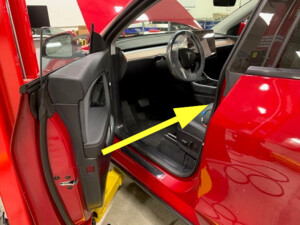

141. 降下车辆，直至轮胎接触到地面
     注

     将举升机升离锁止位，然后固定住解锁杆，使锁具在降下车辆时保持活动自如







142. 拧紧 RH 前车轮
     注

     5 个螺母，21 毫米，175 Nm



143. 拧紧 LH 前车轮
     注

     5 个螺母，21 毫米，175 Nm



144. 安装 RH 前轮毂盖
     注

     1 个盖；将气门嘴与轮毂盖腔体对齐



145. 安装 LH 前轮毂盖
     注

     1 个盖；将气门嘴与轮毂盖腔体对齐



146. 连接转向机构总成连接器
     注

     2 个锁定连接器；接合锁片



147. 将逻辑连接器连接到转向机构总成
     注

     2 个连接器；接合锁片



148. 向下滑中间轴总成，将其安装到转向机构总成上
     注

     确保中间轴对齐并且完全就位；建议在需要时请助手帮忙，将轴与转向机构对齐



149. 安装将中间轴总成固定到转向机构总成的螺栓
     注

     1 个螺栓，13 毫米，18 Nm



150. 连接紧急响应回路和 12V 负极端子
     注

     1 个螺母，10 毫米，6 Nm，1 个连接器；首先连接紧急响应回路，然后再连接 12V 电池，以避免损坏车载电脑





151. 将前备箱总成安装到车辆中
     注

     6 个夹子；更换损坏或丢失的夹子



152. 安装固定前备箱总成的紧固件
     注

     5 个螺栓，10 毫米，5 Nm；新款车可能加装了 1 个将前备箱固定到清洗器瓶颈部的推拉式夹





153. 安装盖板
     注

     3 个夹子，1 个连接器

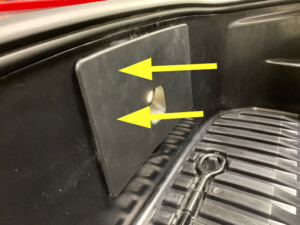

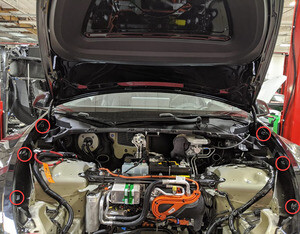

154. 安装后挡板
     注

     14 个夹子；固定前备箱后围，防止在接合前部夹子时弯曲





155. 关闭前备箱盖



156. 将车辆驶离举升机
     注

     完全降下举升架臂，如果需要，将其从车辆下部移走；将悬架退出“千斤顶模式”（如果配备）



157. 拆下方向盘托架



158. 升起 LH 前车窗



159. 关闭 LH 前车门

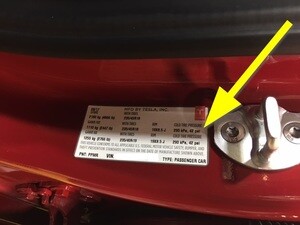

160. 检查胎压
     注

     4 个轮胎；根据需要设置到规格范围内；参考位于驾驶位 B 柱上的“轮胎和负载信息”标签



161. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
