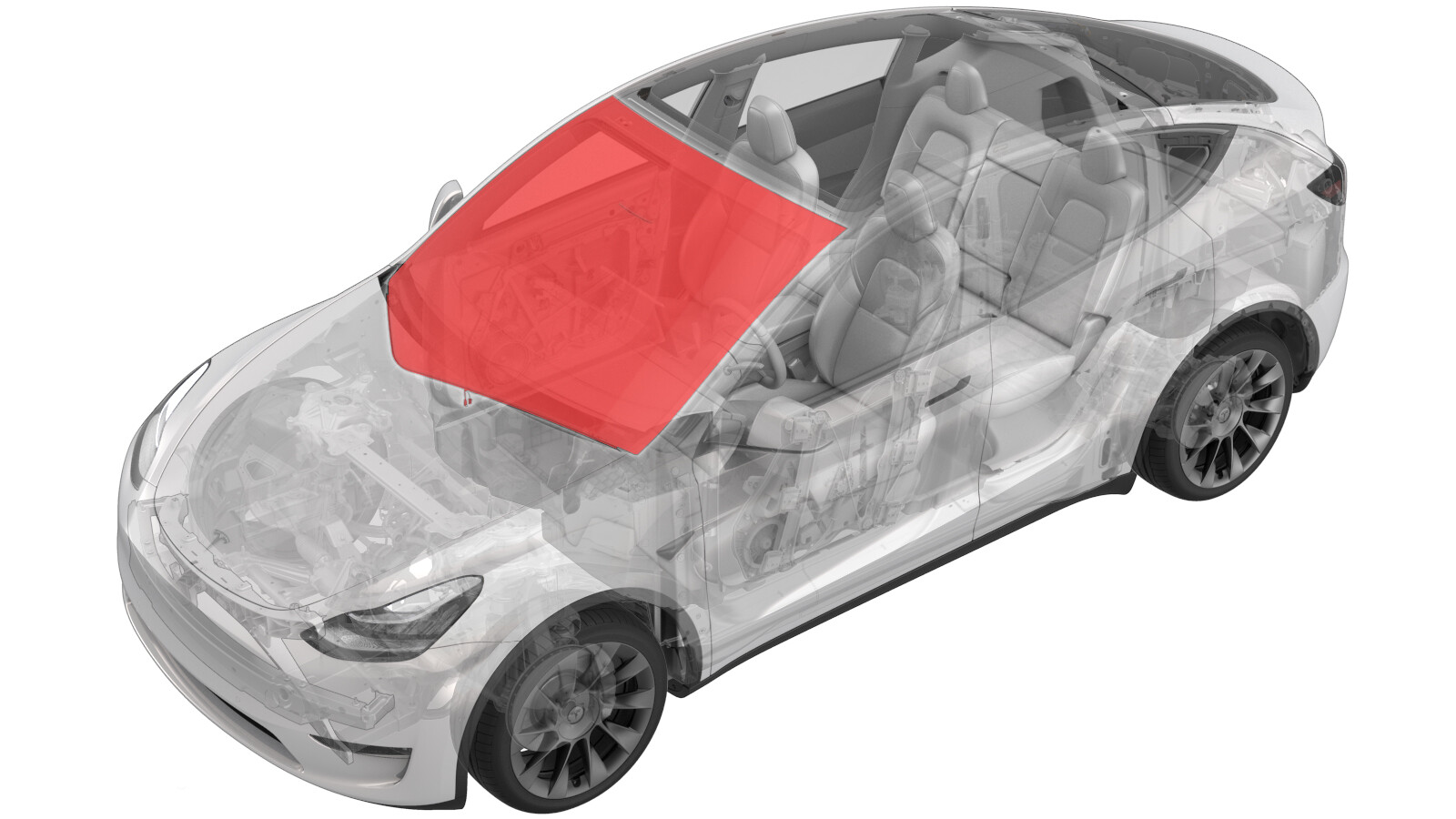

挡风玻璃 (HW4)（拆卸和更换）
校正代码
10200332 1.68 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 8 月 1 日：添加了视频。
- 2023 年 10 月 9 日：添加了备注，以提醒确认橡胶条已完全将挡风玻璃与车身金属部件隔开。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
注
此程序适用于已预装新温度和湿度传感器的挡风玻璃总成。如果挡风玻璃上未预装温度和湿度传感器，请参阅挡风玻璃（重复使用湿度和温度传感器）(HW3)（拆卸和更换）中的安装章节了解重新使用传感器并安装新的石墨烯块的方法。此传感器可能与参阅程序中所示传感器不同。
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
- 1080594-00-A Equalizer 叶片把手
拆卸
- 打开前车门，完全降下所有车窗。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆下雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
- 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
-
断开电气线束与挡风玻璃加热器连接器的连接。
-

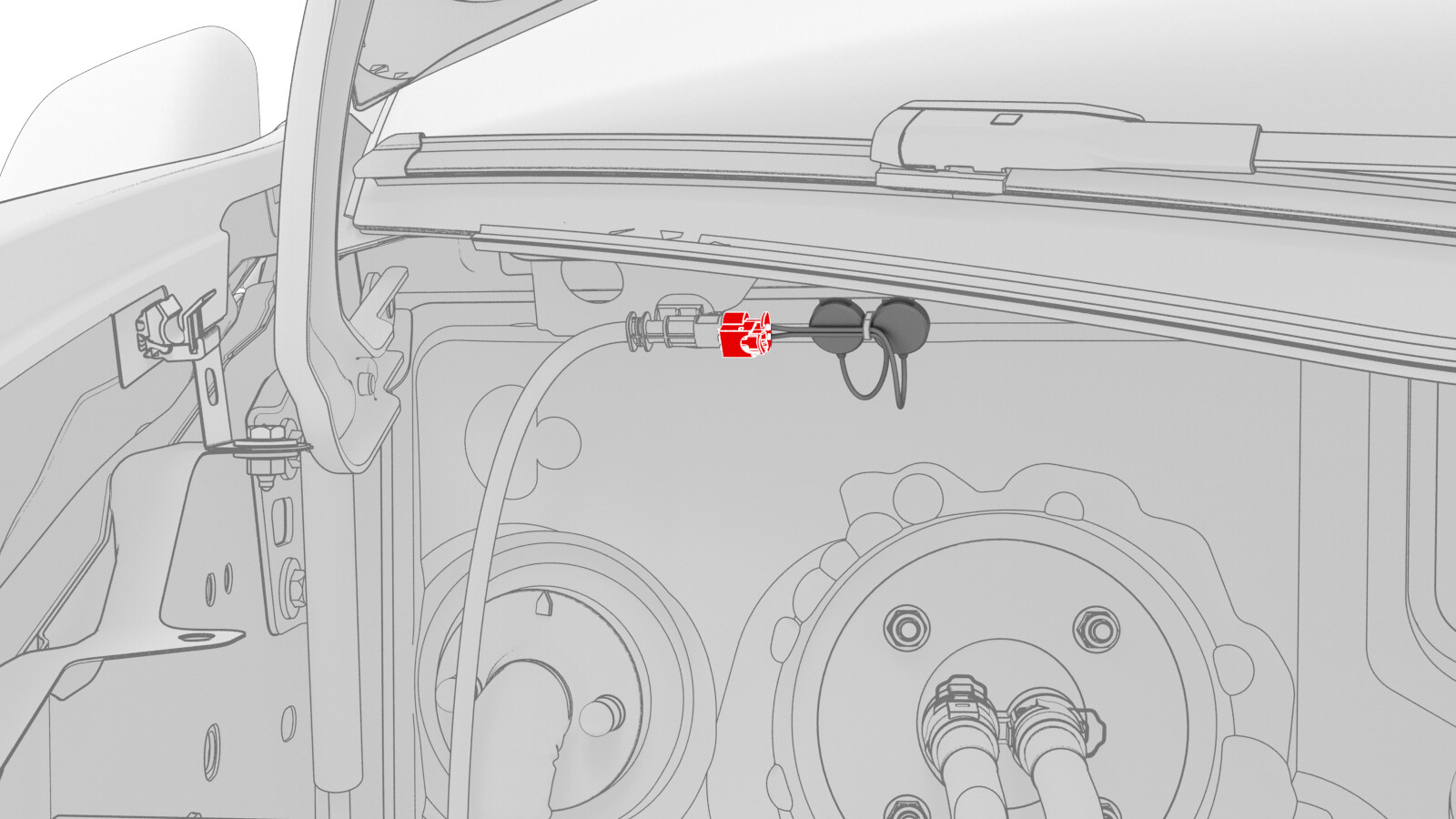

如果有挡风玻璃跳线线束，切断将挡风玻璃加热器连接器线束和主前线束固定到车身的电缆扎带，然后断开加热器连接器。

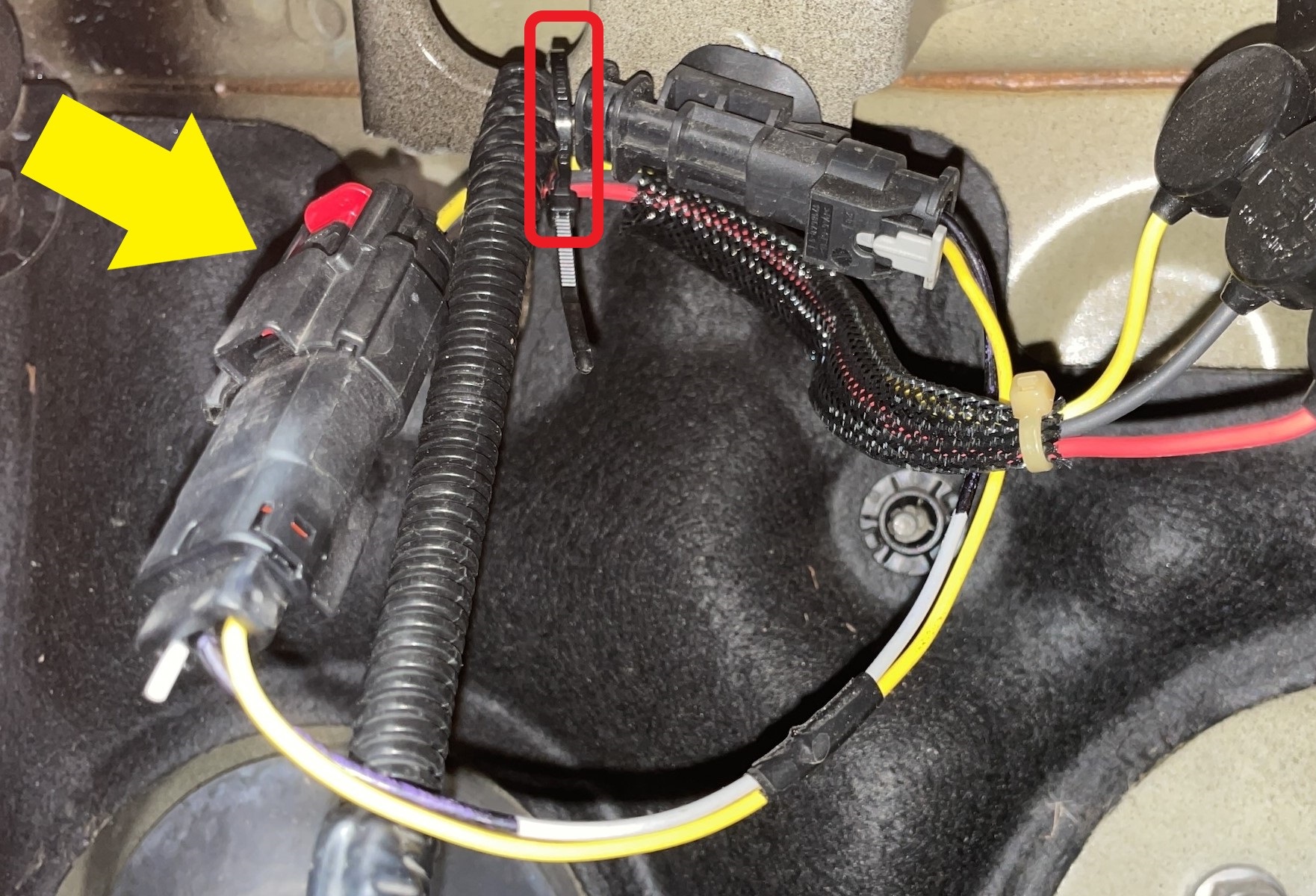

图 1. 挡风玻璃跳线线束连接器和电缆扎带位置
-
如果有挡风玻璃跳线线束，切断将挡风玻璃加热器连接器线束和主前线束固定到车身的电缆扎带，然后断开加热器连接器。
- 拆下左遮阳板止动基座。请参阅止动基座 - 遮阳板 - LH（拆卸和更换）或止动基座 - 磁性 - 遮阳板 - LH（拆卸和更换）。
- 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
-

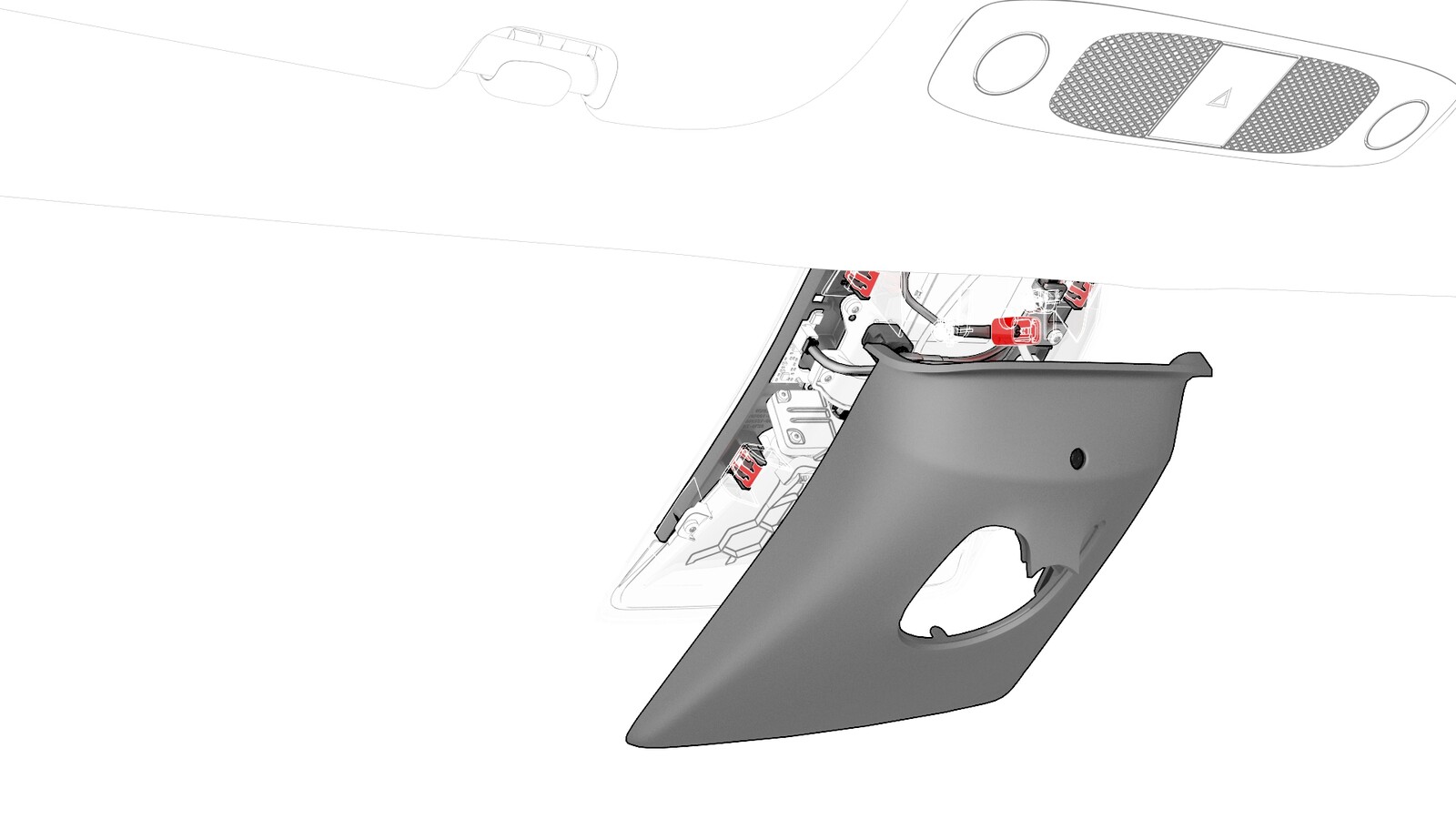

松开用于固定四摄像头上盖的卡子，断开内部摄像头连接器，然后将四摄像头上盖和内部摄像头总成从车上拆下。
警告拉动四摄像头上盖时切勿用力过猛，因为电气线束仍连接在内部摄像头上。
-

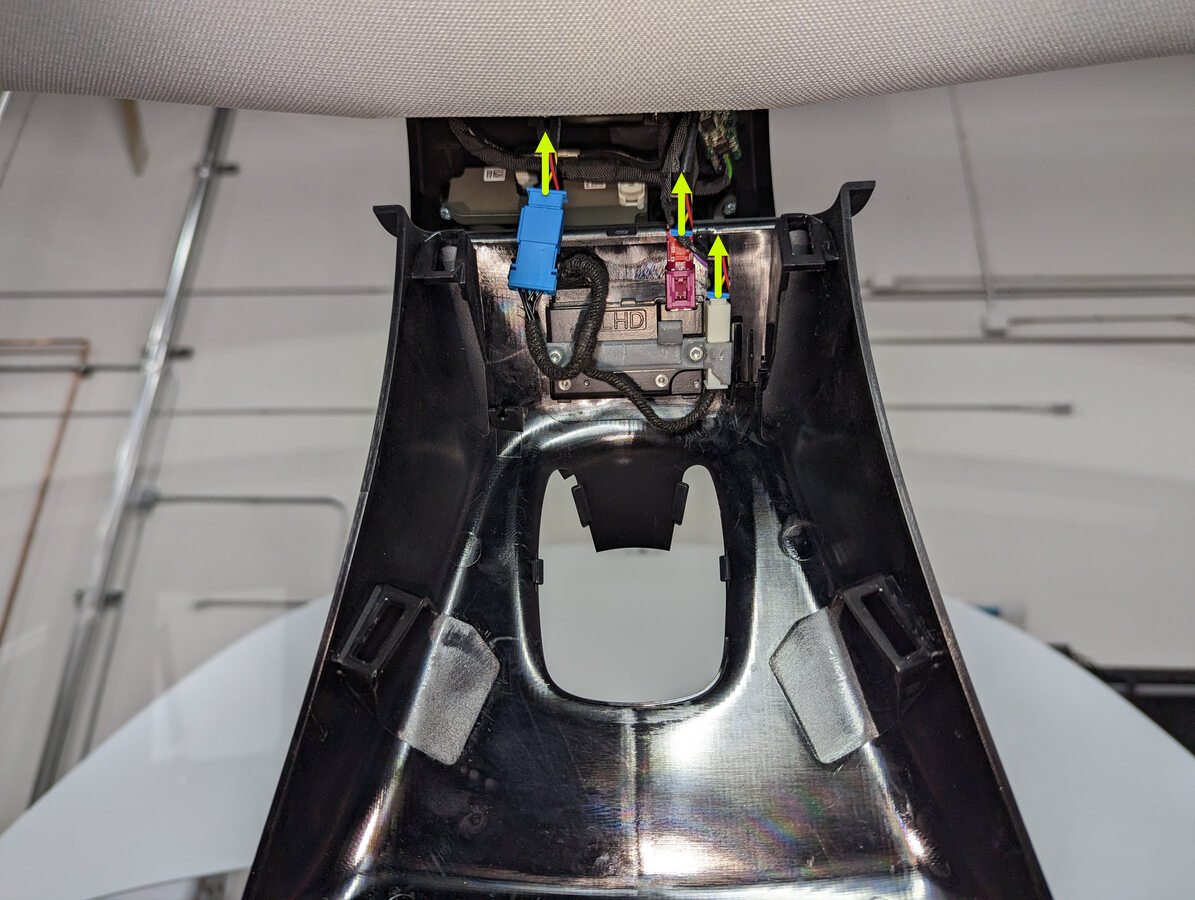

断开后视镜上盖总成。
注不同车型上的连接器数量可能有所不同。
-
断开 GNSS 天线。
-

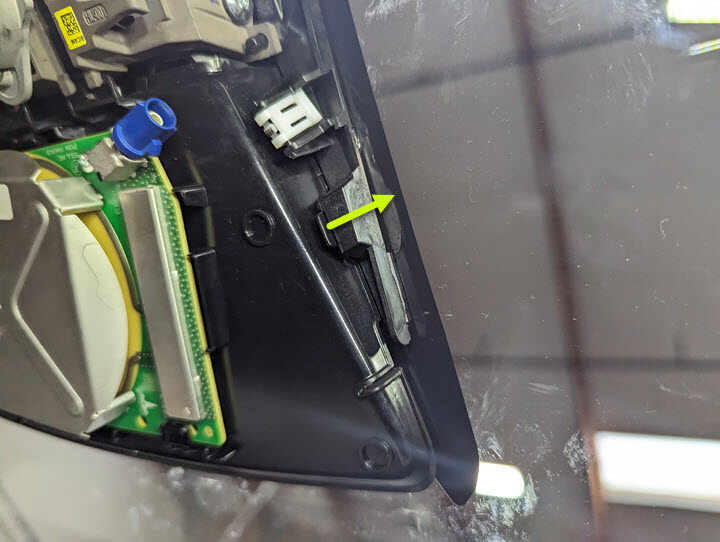

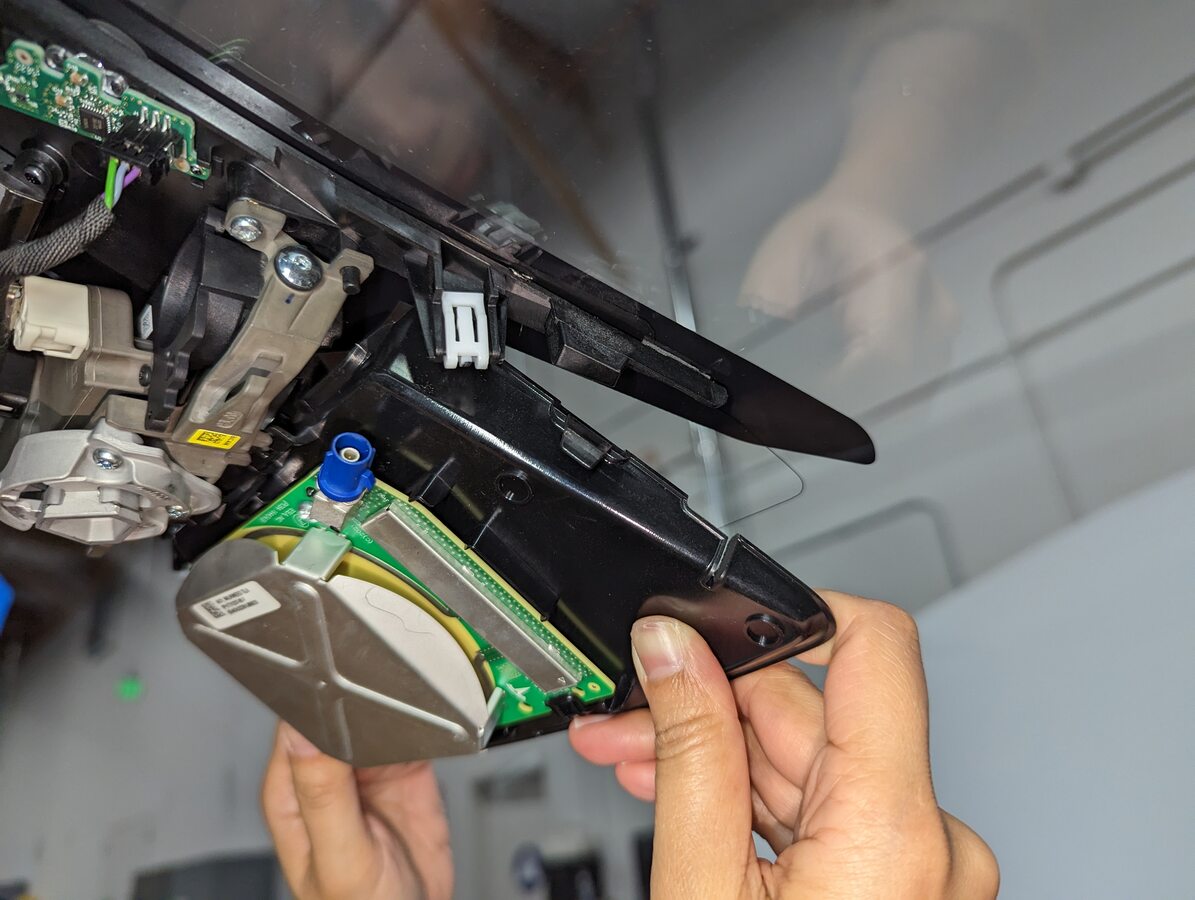

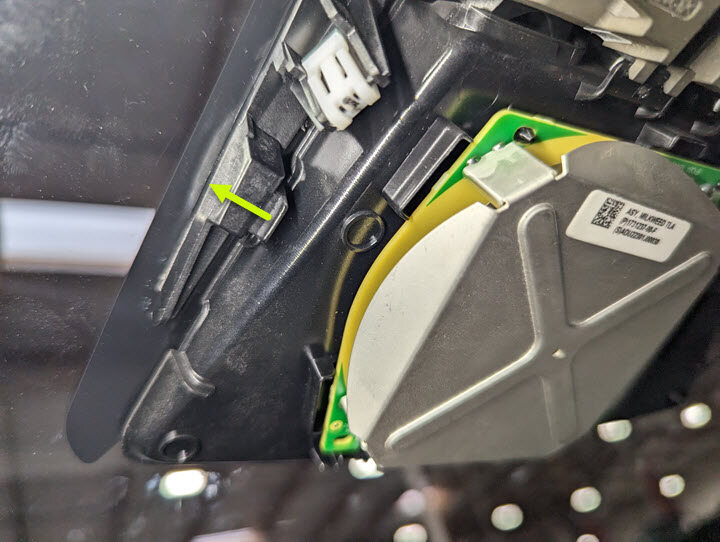

松开固定锁片（2 个），将遮光板从挡风玻璃支架上拆下。
-

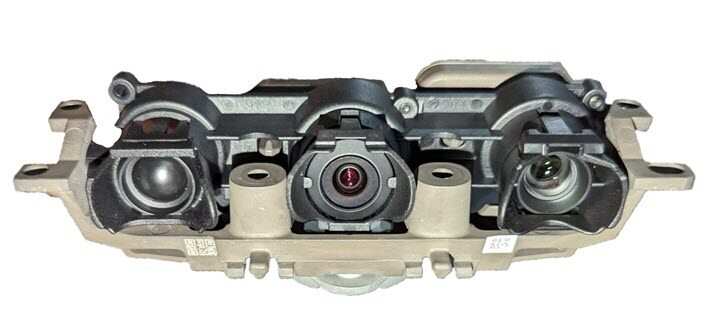

将前置摄像头总成从挡风玻璃支架上拆下。

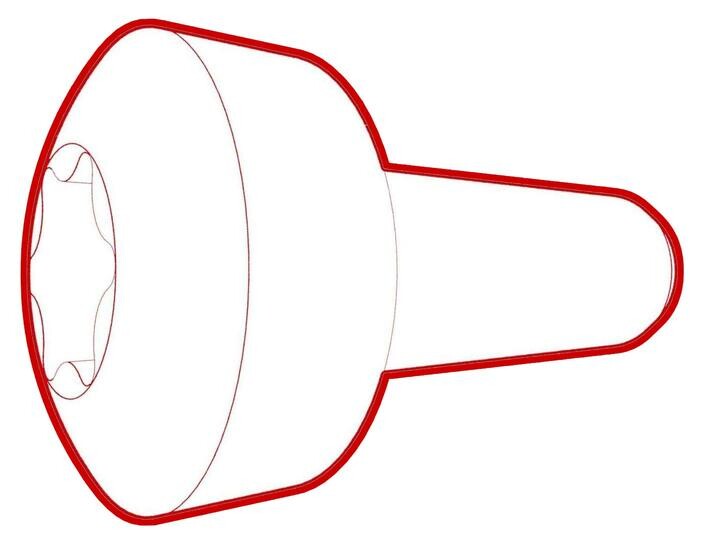

注4 个螺纹胶螺钉，T10，1 Nm；拆下后弃用
-

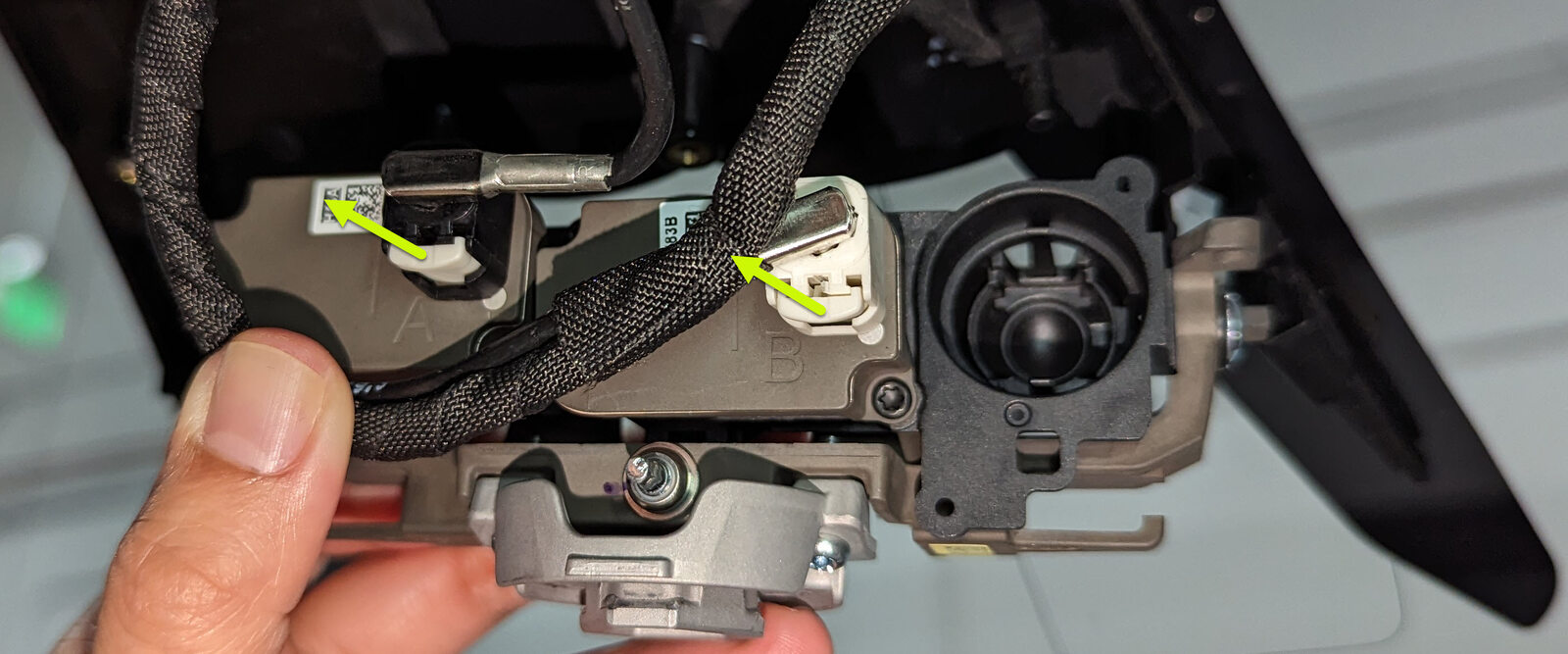

断开前置摄像头总成
注2 个连接器；松开锁片
-

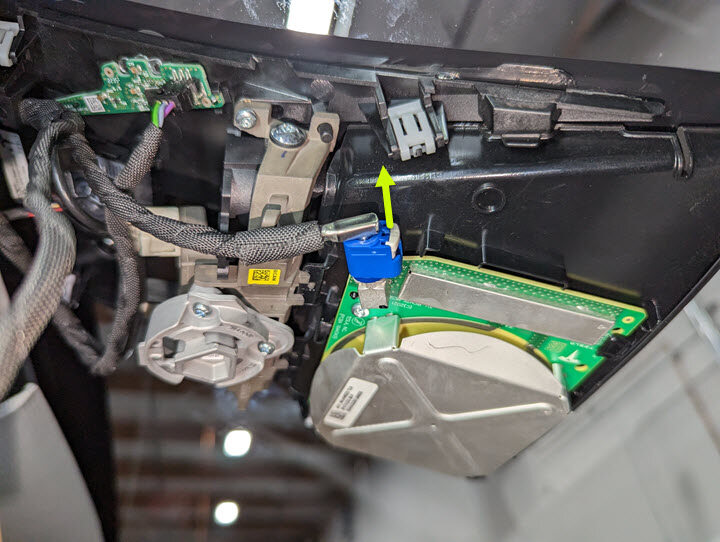

断开湿度和温度传感器电气连接器。
-

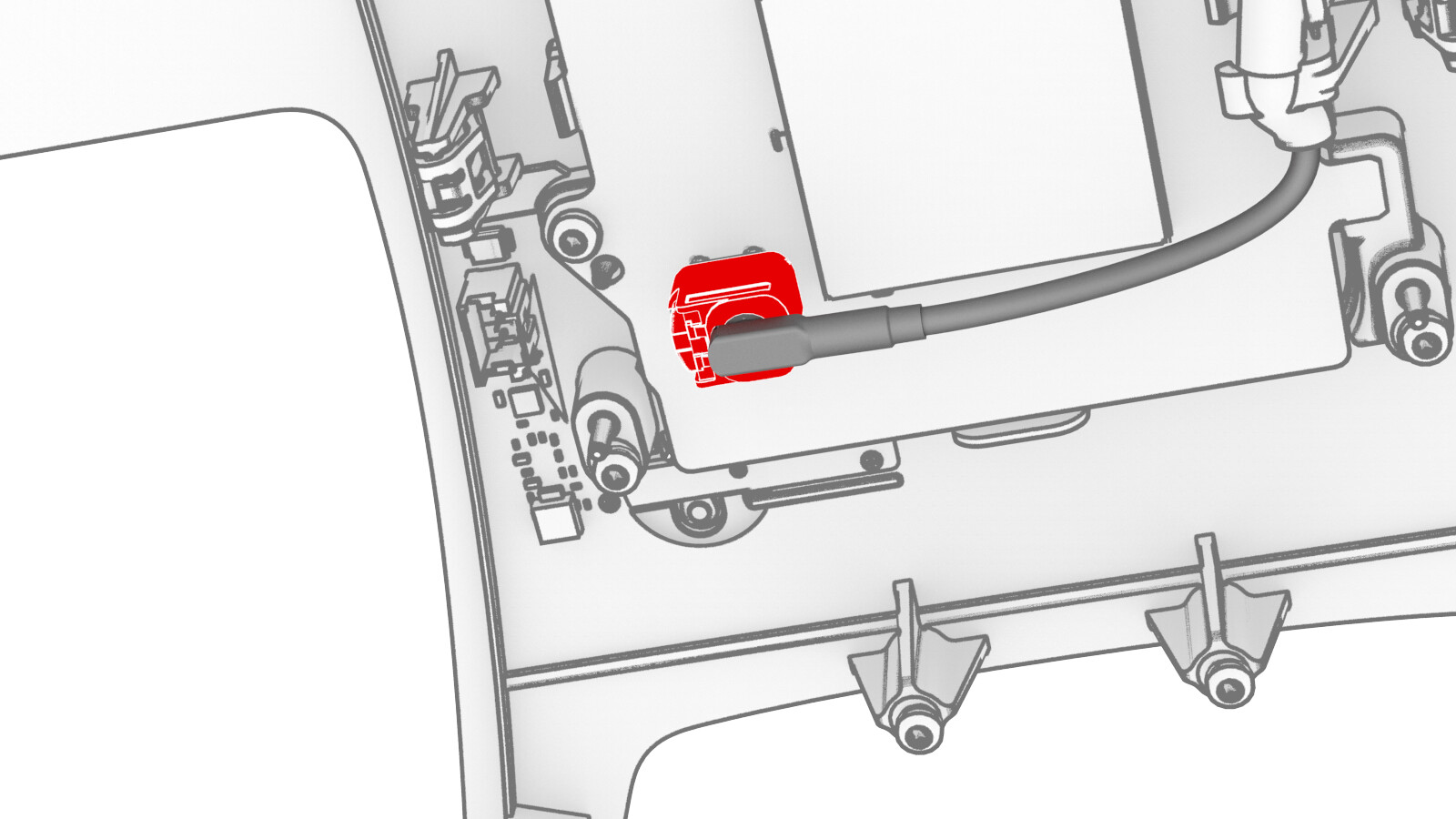

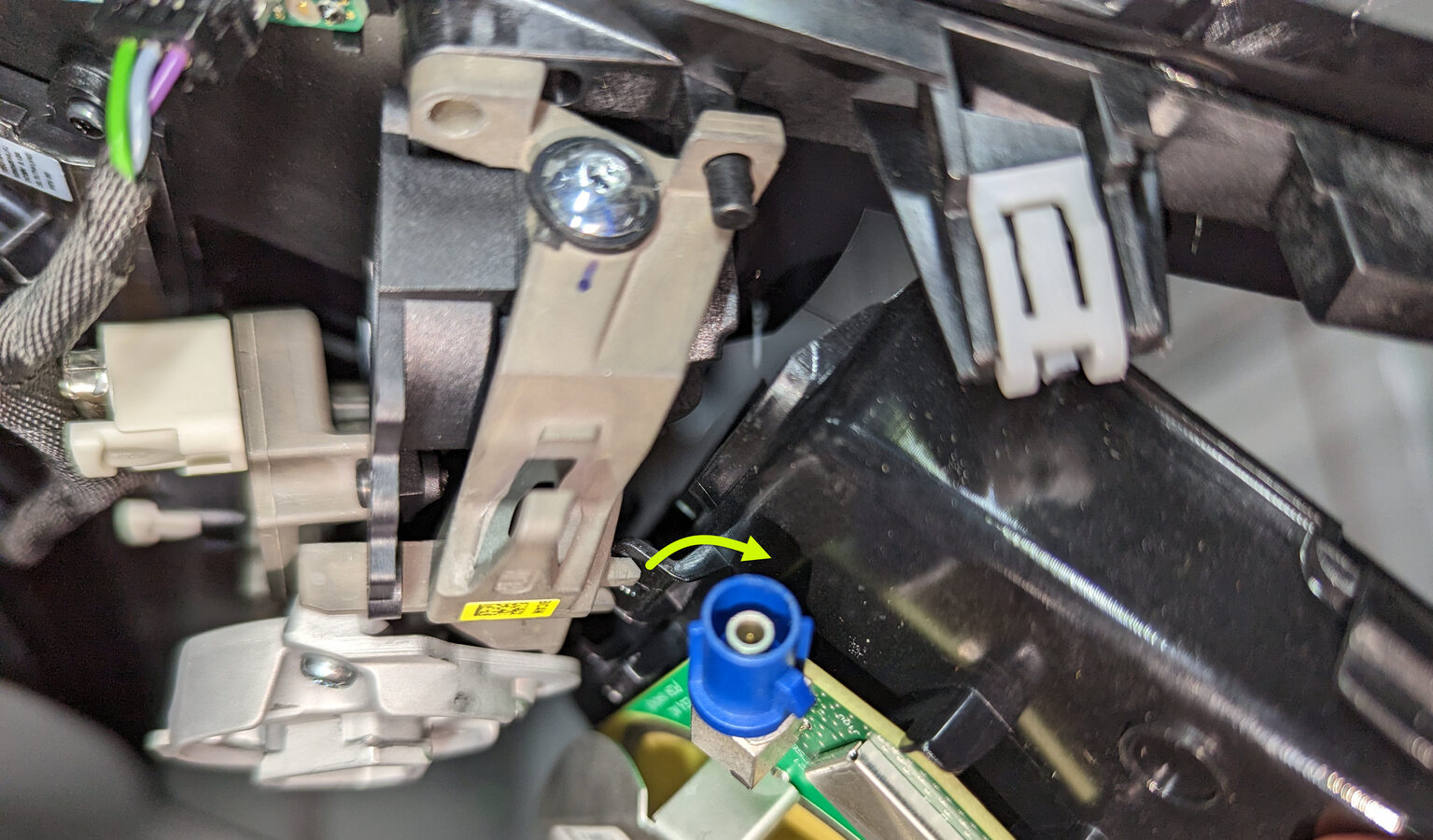

断开 GPS 天线连接器。
-

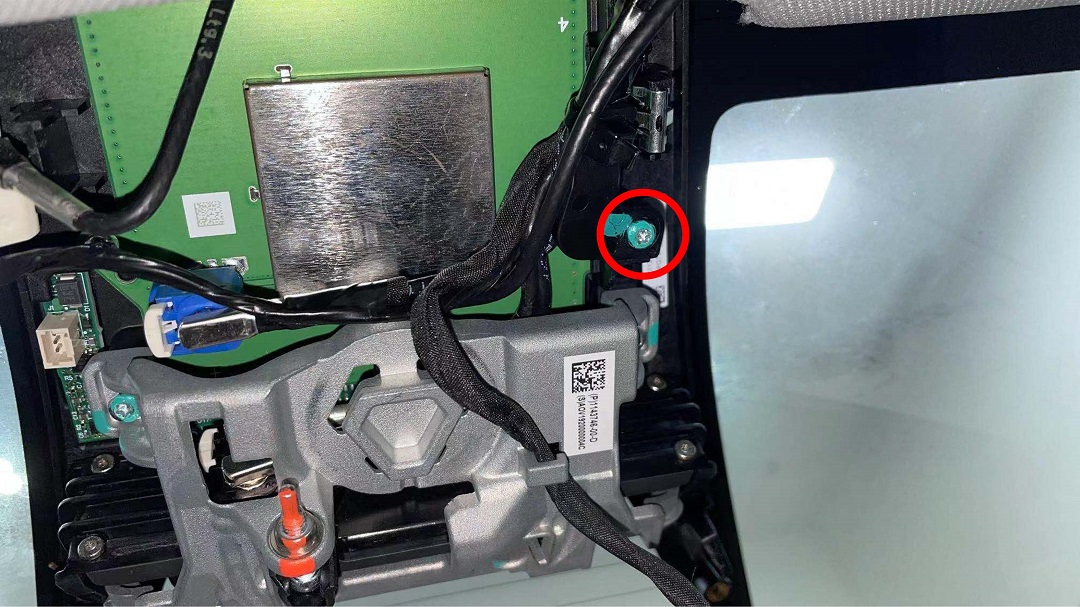

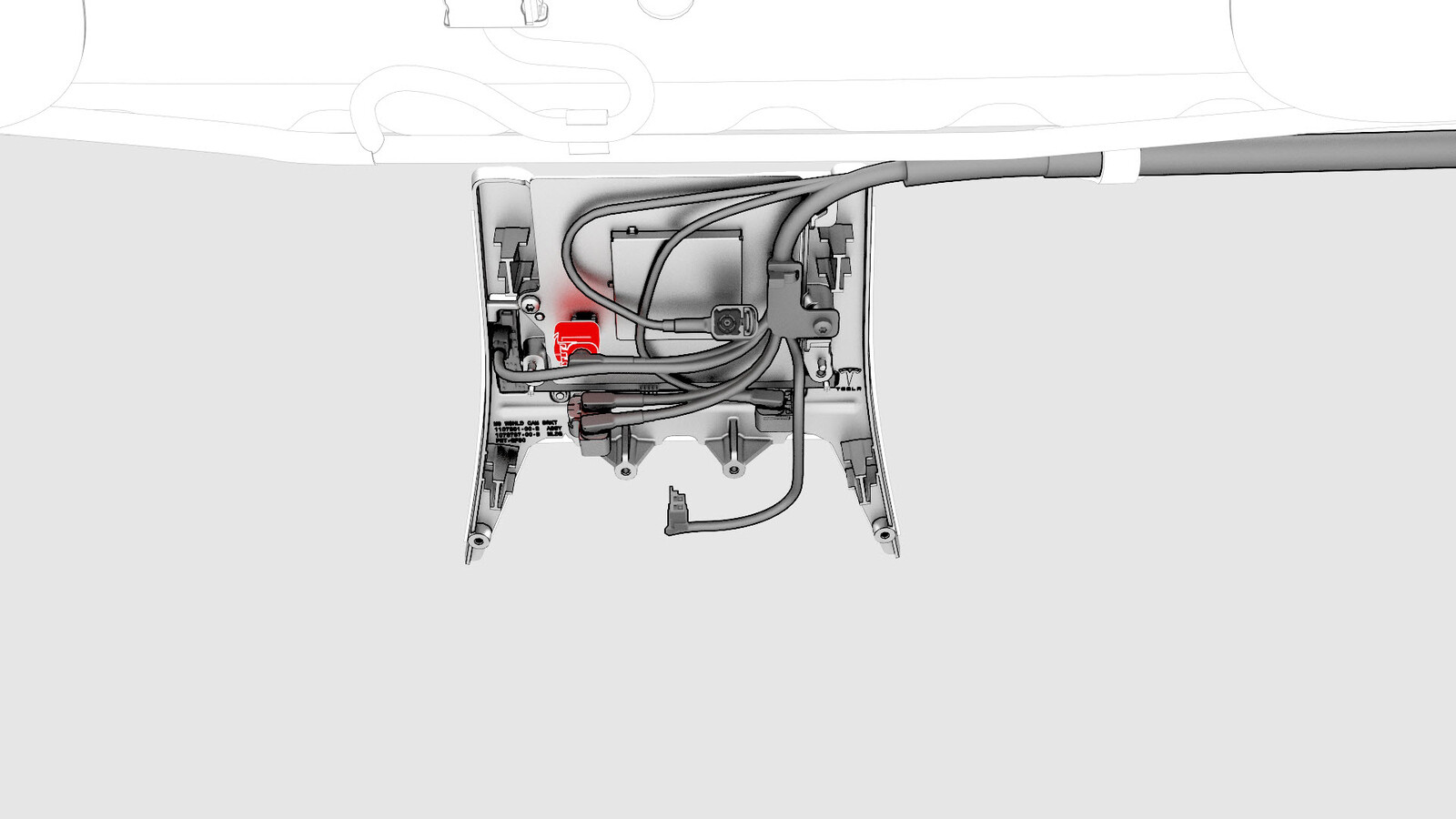

拆下将挡风玻璃线束固定到挡风玻璃支架的螺钉，然后将线束置于一旁。
1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：- 梅花 T10 批头
- Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
-

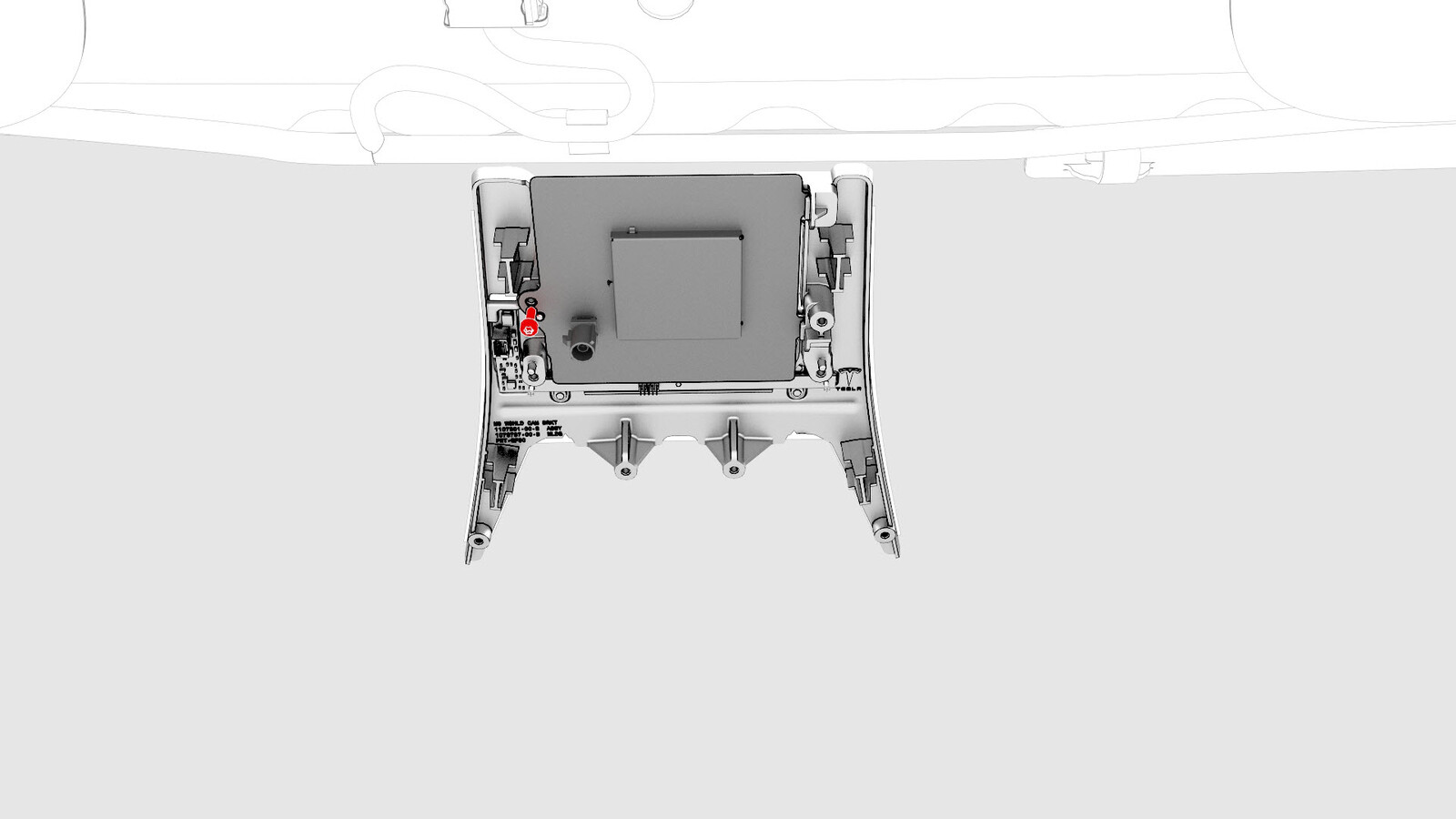

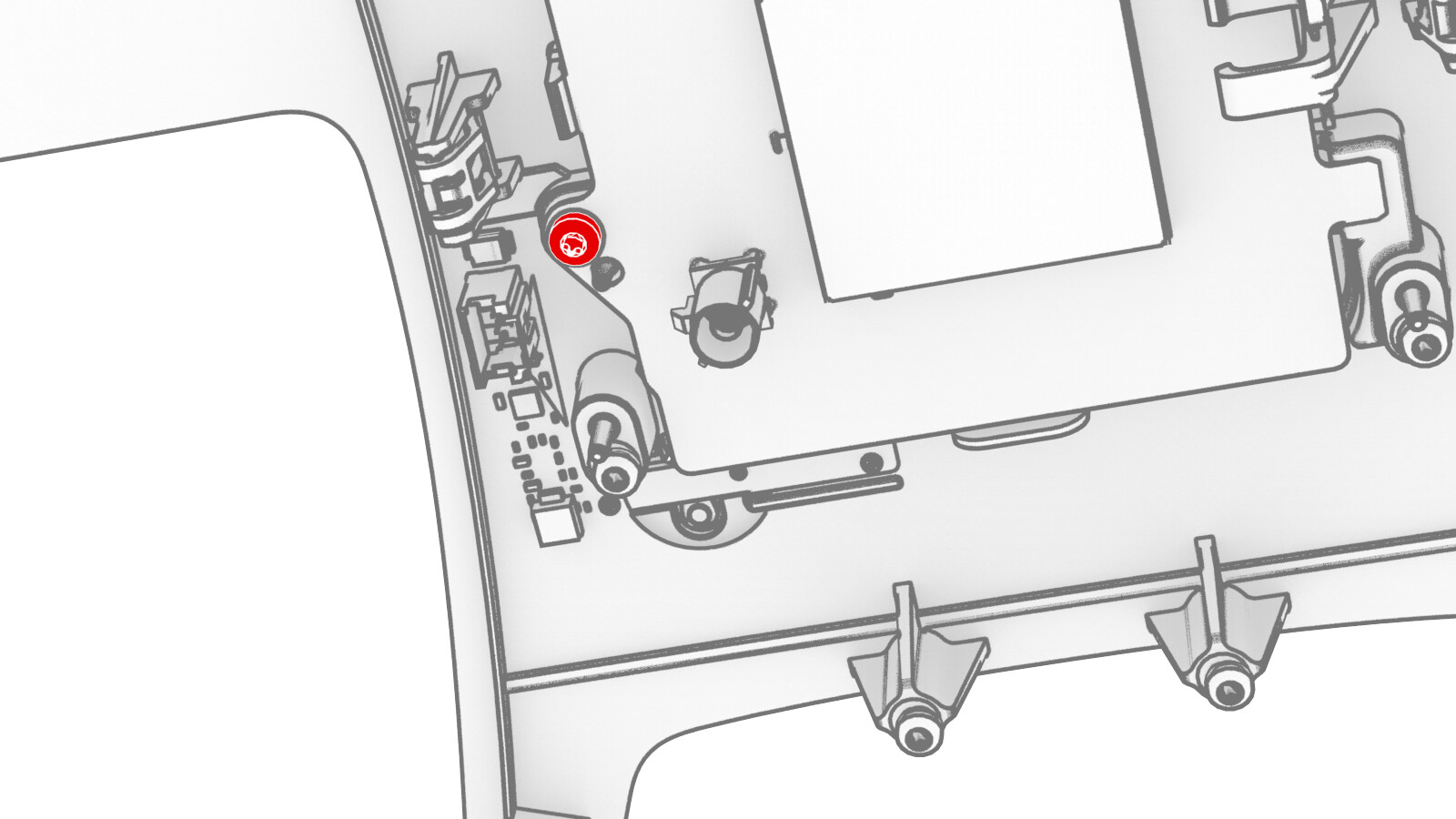

拆下将 GPS 天线固定到支架的螺钉，然后将天线从支架上拆下。
提示： 推荐使用以下工具：
- 梅花 T10 批头
- Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
- 拆下右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下右侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 拆下右遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 拆下右遮阳板止动基座。请参阅止动基座 - 遮阳板 - LH（拆卸和更换）或止动基座 - 磁性 - 遮阳板 - LH（拆卸和更换）。
-

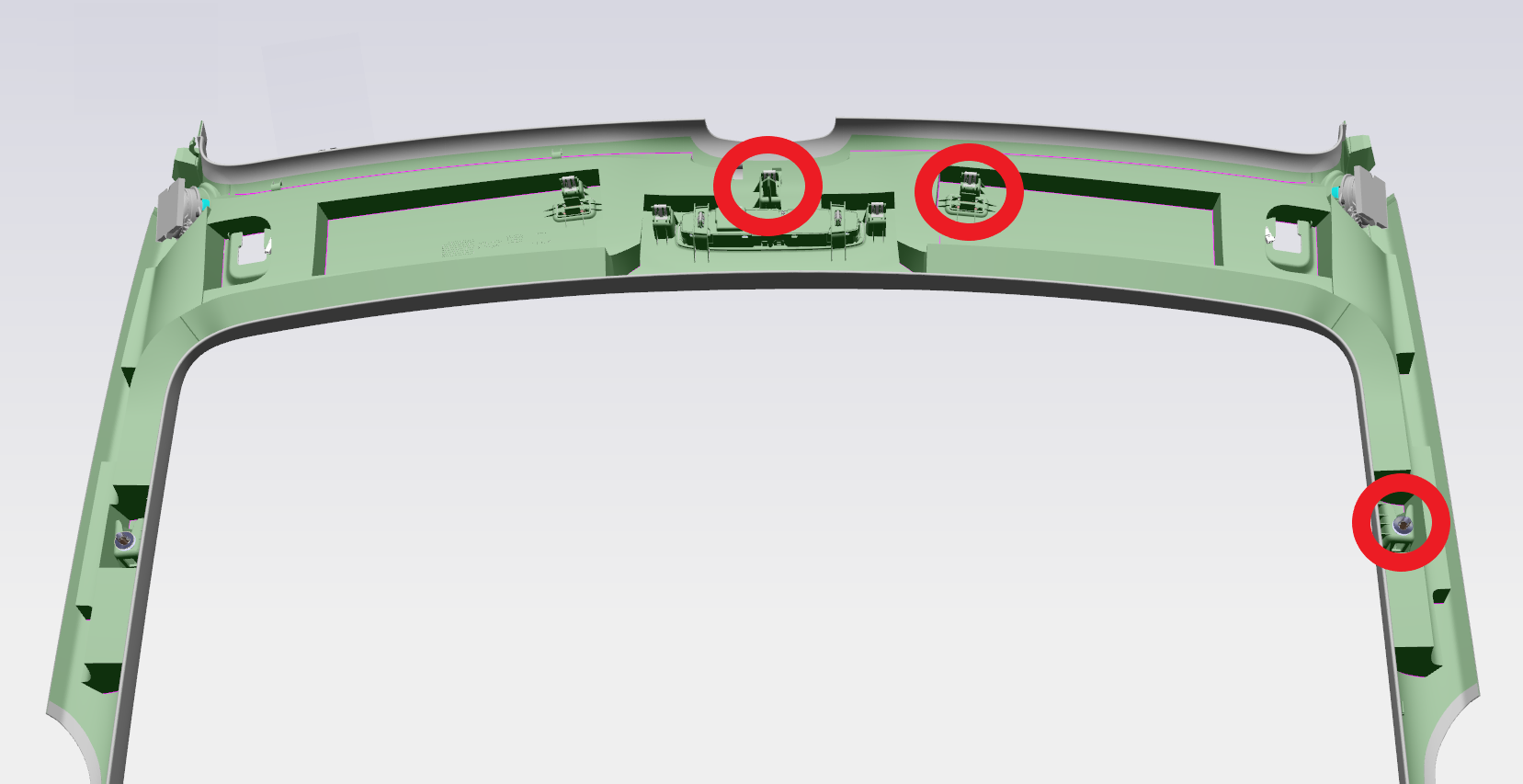

松开将前部顶篷的前部固定到车身的卡子（3 个），然后将顶篷前部与车身分离。
注从顶篷中间向下拉动，以松开卡子。
-

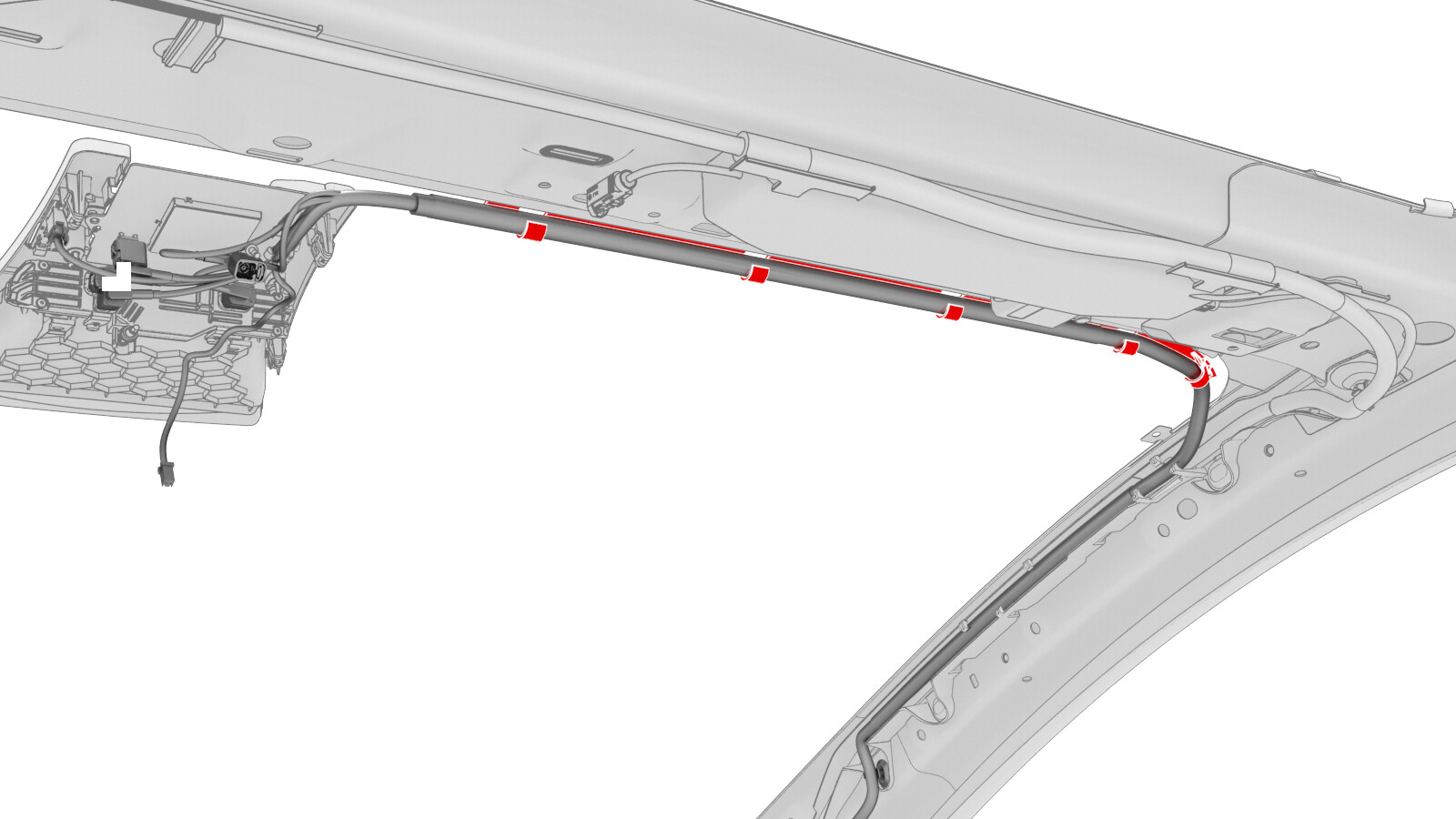

将挡风玻璃线束从挡风玻璃紧固件轨道支架上松开。
-

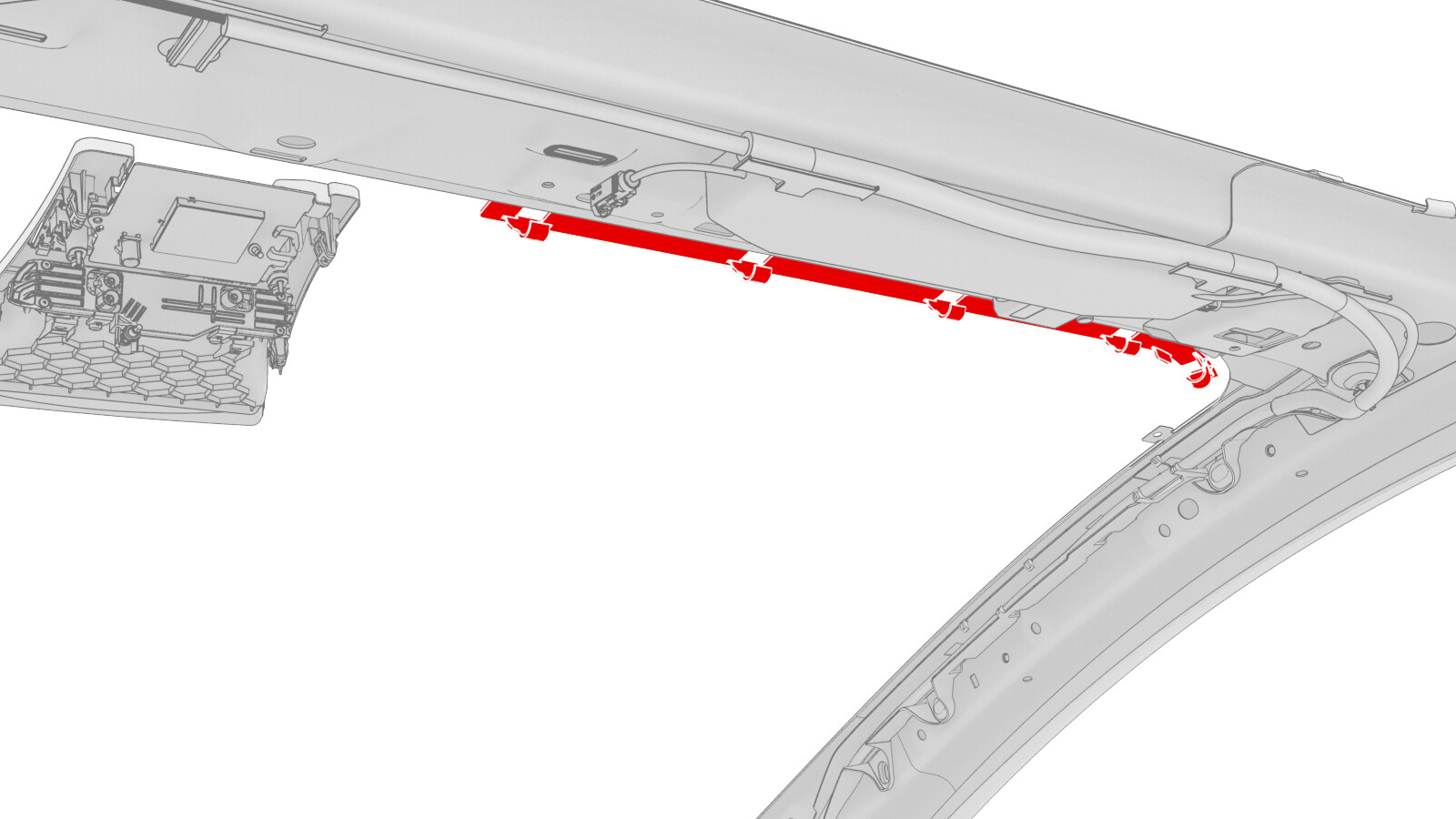

拆下紧固件轨道。
-
使用 Equalizer 刀片手柄将固定销与挡风玻璃分离。
注固定销位于挡风玻璃的各上角处。注固定销可能并不清晰可见。使用刀片探索其位置。
-
准备 WRD Spider 3 玻璃拆卸套件。
提示： 推荐使用以下工具：
- WRD Spider 3 - 1571168-00-A
-

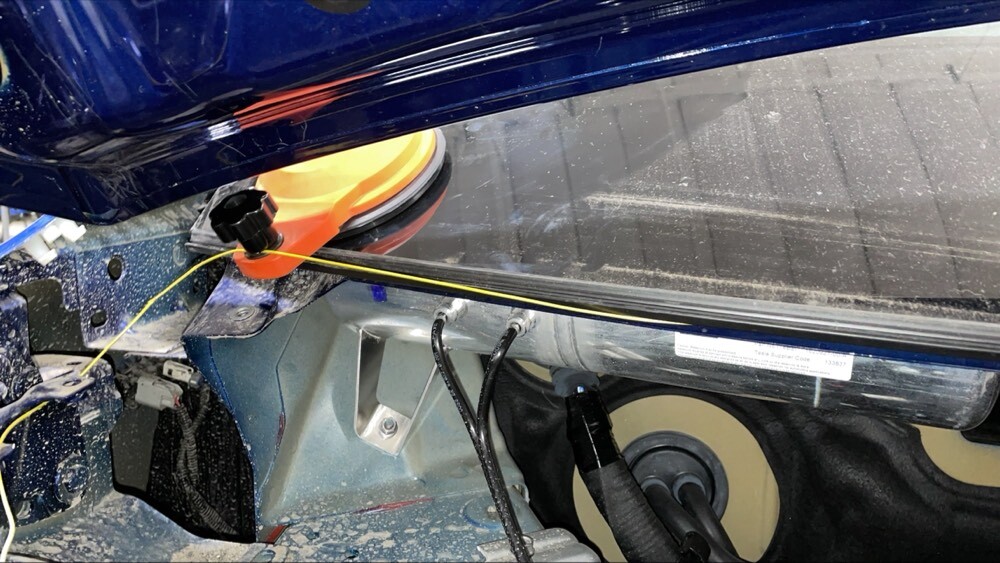

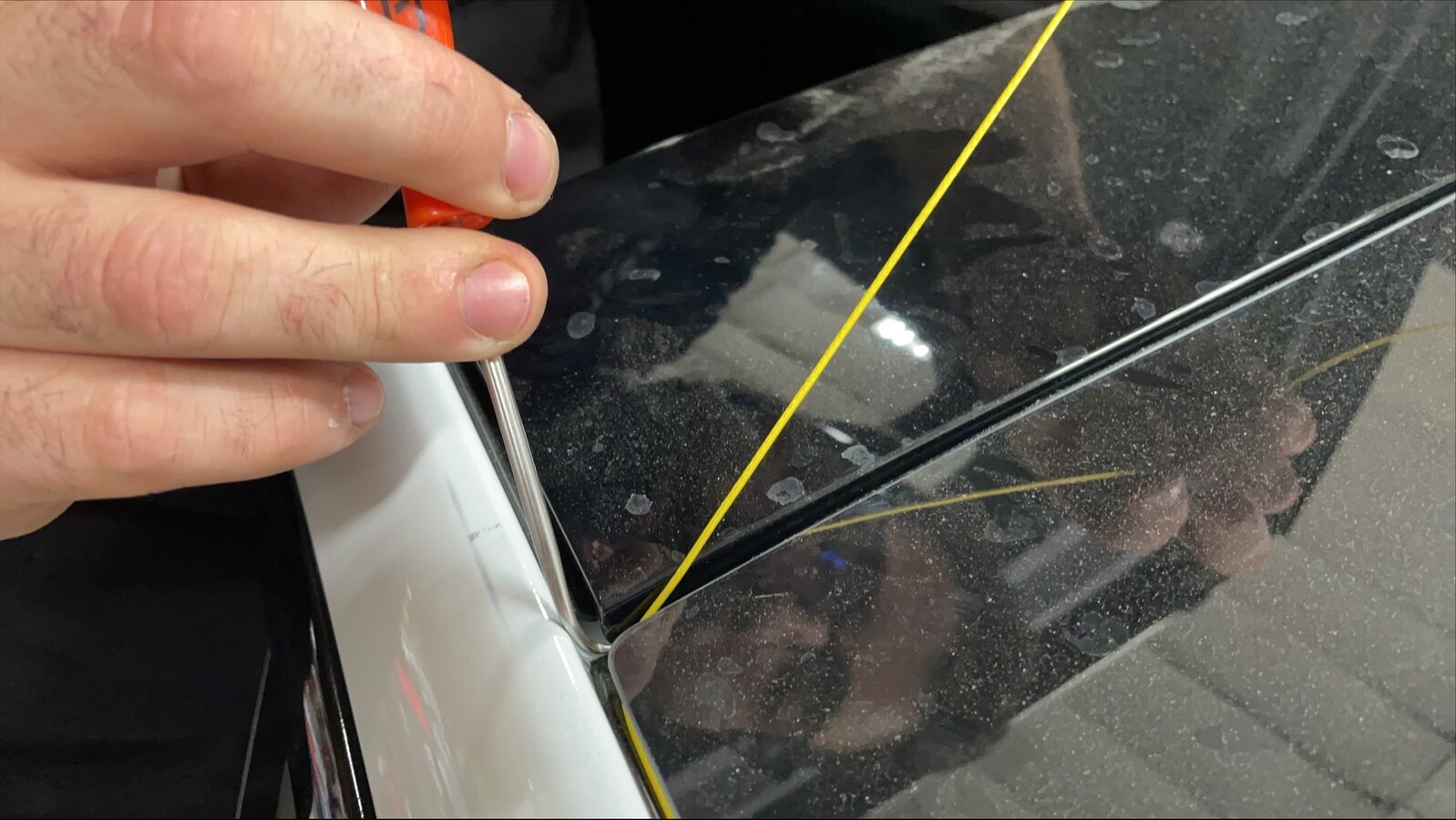

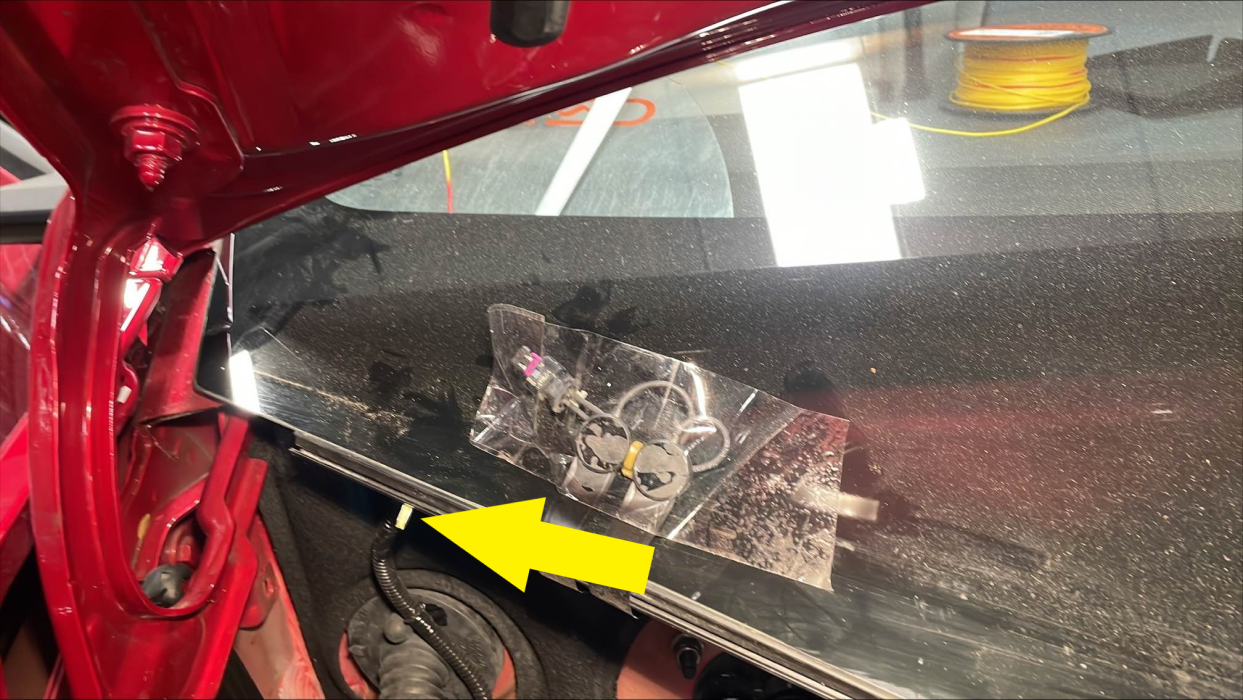

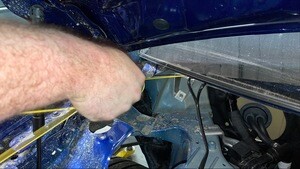

将线固定在穿线器上，然后将穿线器推进挡风玻璃总成右下部的聚氨酯内。
警告使用穿线器时，请使用防护罩以防止损坏前围板垫。
-

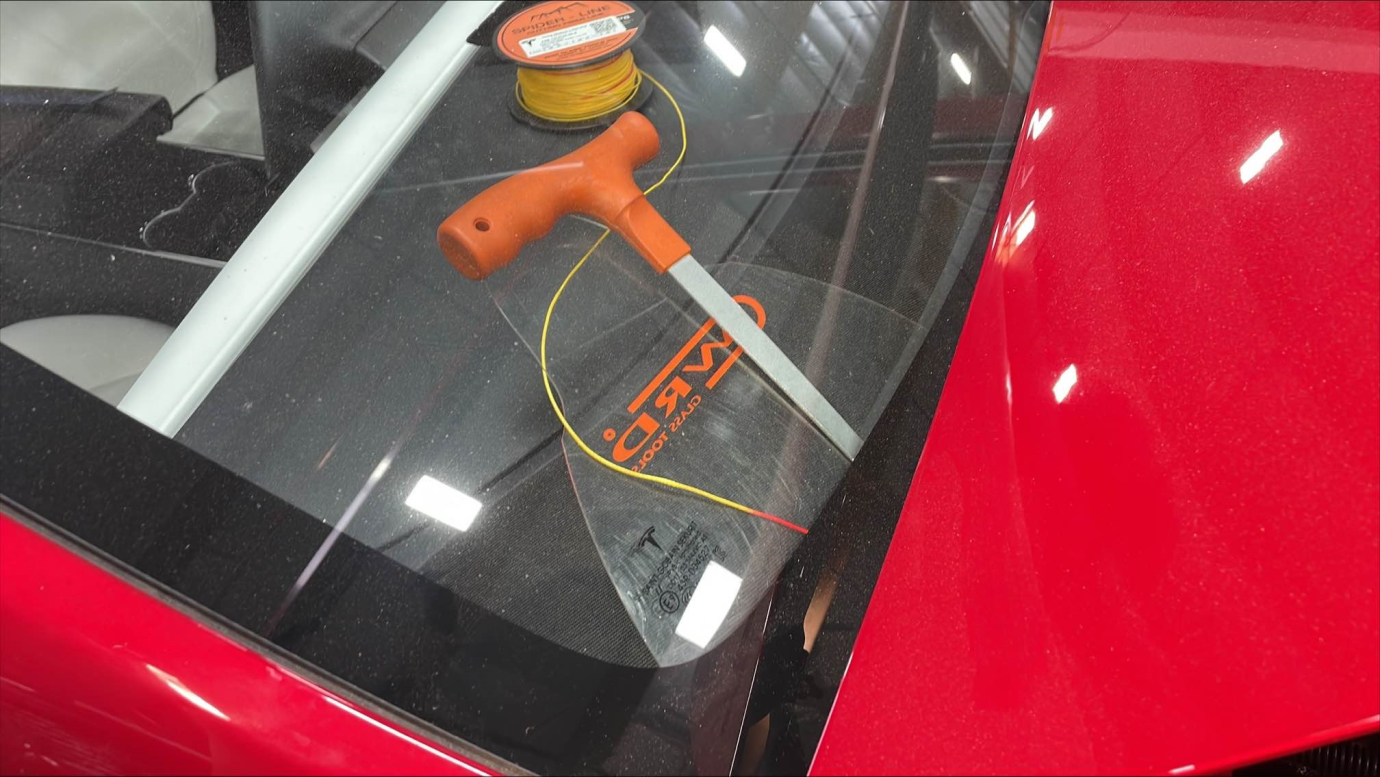

将线从穿线器上松开，然后将其缠绕在挡风玻璃外部。
注将线拉离穿线器。确保拉出的长度足够长。注确认线位于玻璃下方
-

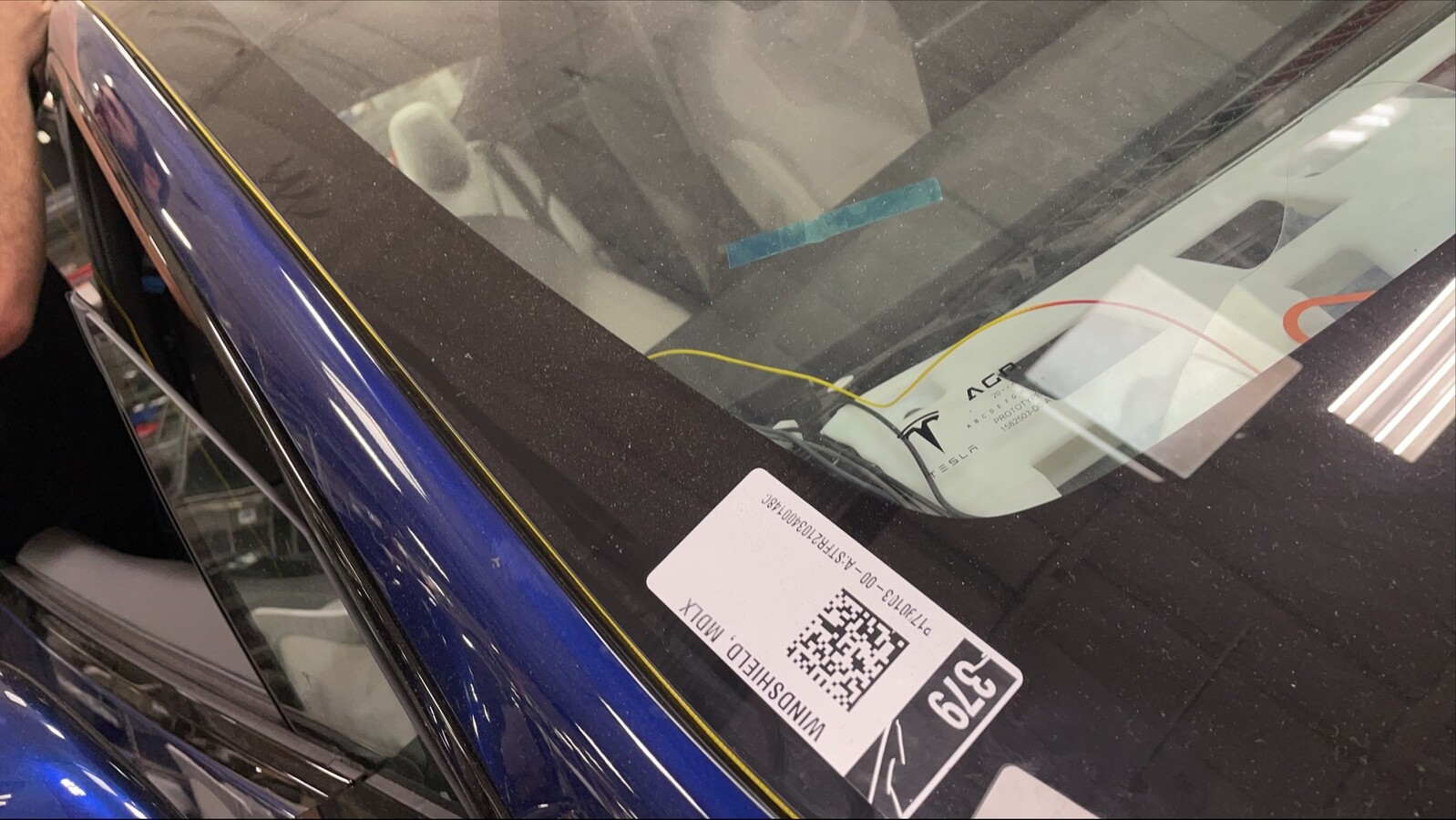

将锚固点固定在挡风玻璃外部靠近手柄工具起点的位置，然后将线固定到锚固件上。
-
将线的内侧固定到 Spider 切割工具上。
注按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。
-

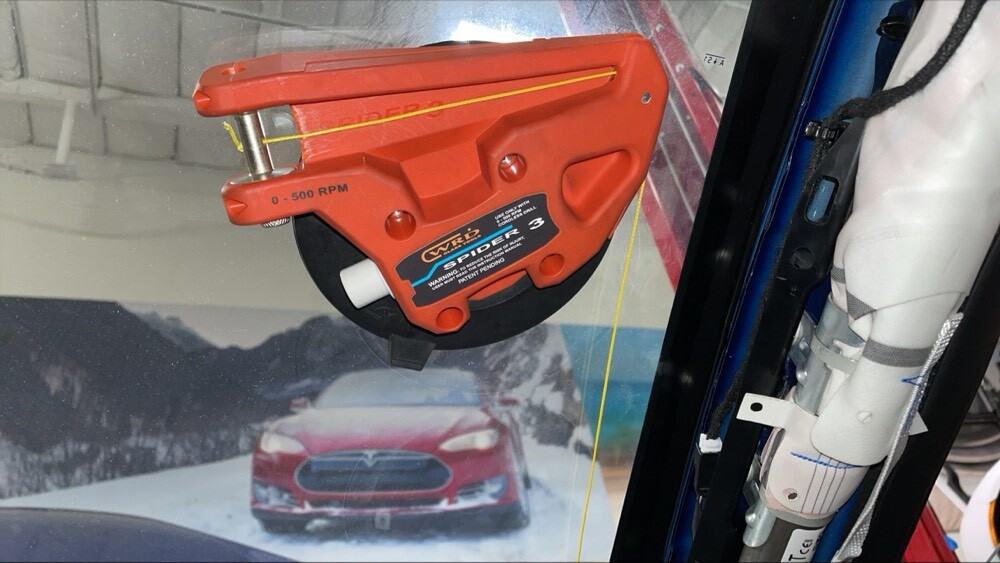

将 Spider 切割工具固定到挡风玻璃内侧。

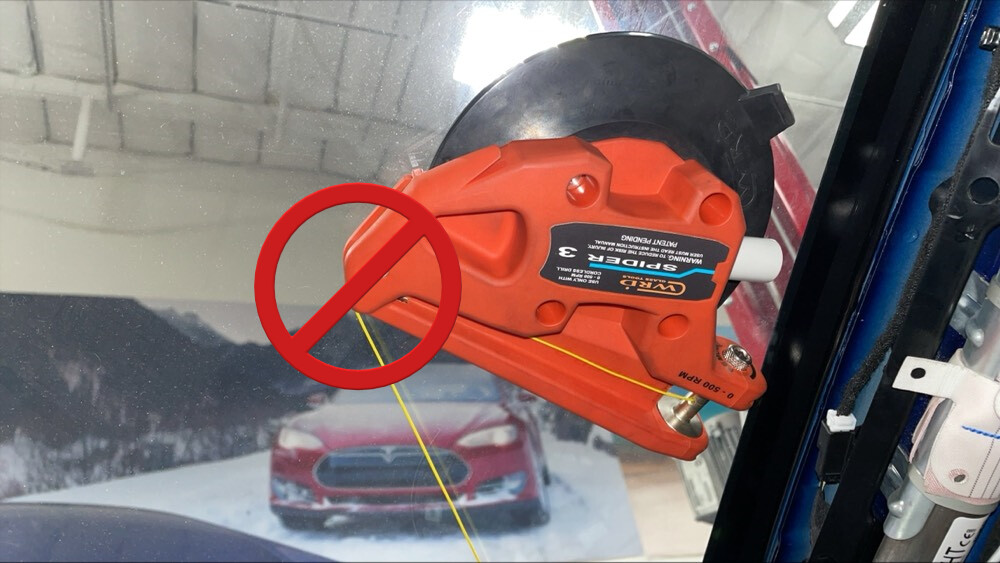

注注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。
-
将直角螺丝刀固定到电钻上。
-

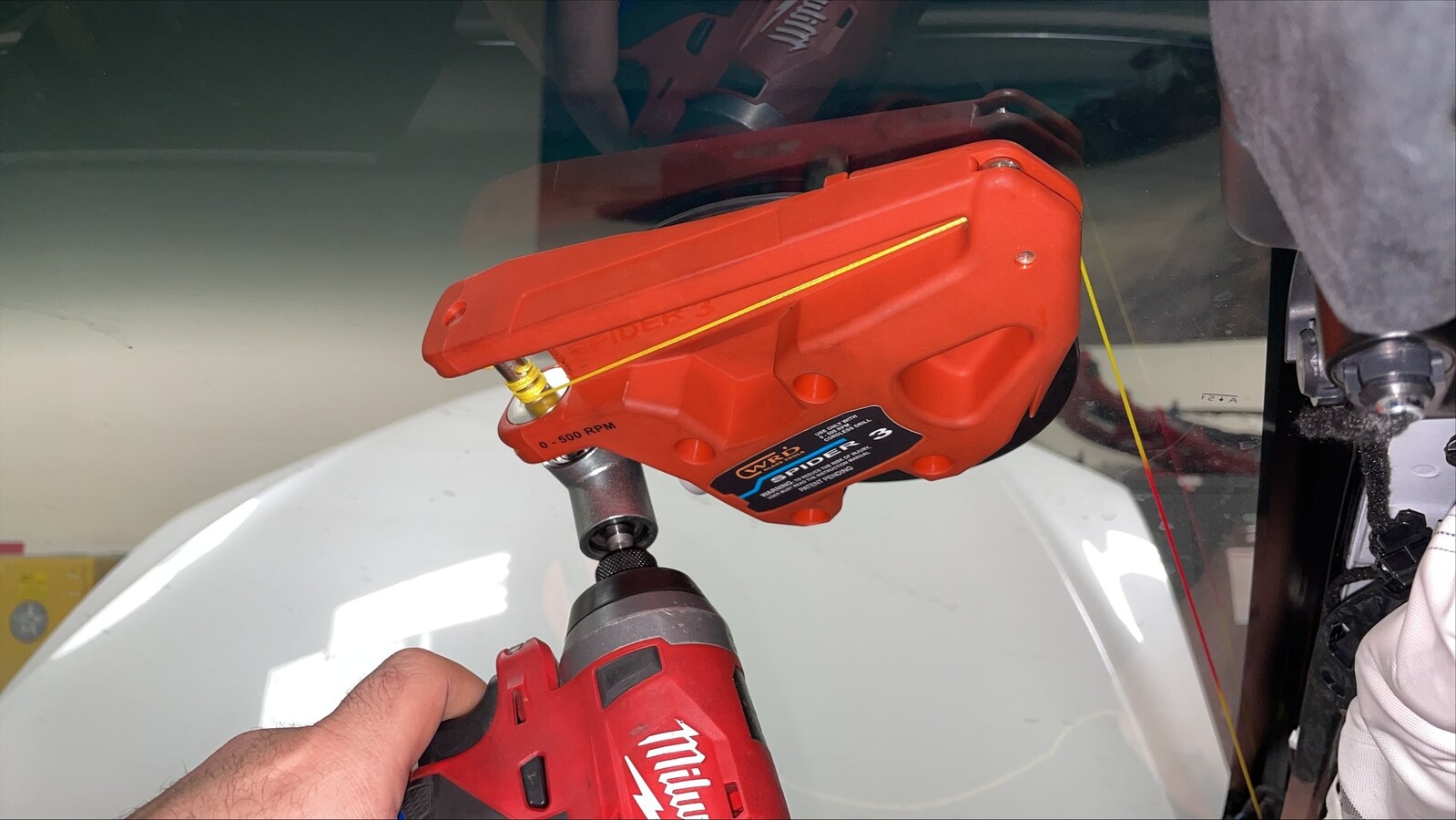

用钻头转动切割工具上的轴，开始拆下挡风玻璃。
注根据需要移动切割工具，使线保持 90 度角左右。警告经过车辆识别号码铭牌时，使用防护罩保护铭牌，使线从上方通过。警告在标明有重叠面板的区域要特别小心，谨防损坏。
- 将吸盘吸附在挡风玻璃总成的左右侧。
- 在协助下，将挡风玻璃总成从车辆上拆下。
-
将吸盘从挡风玻璃总成上取下。
-
使用剃须刀片清理车辆挡风玻璃法兰上的旧聚氨酯。
警告执行此步骤时，请戴上防割手套和护目镜以避免人身伤害。

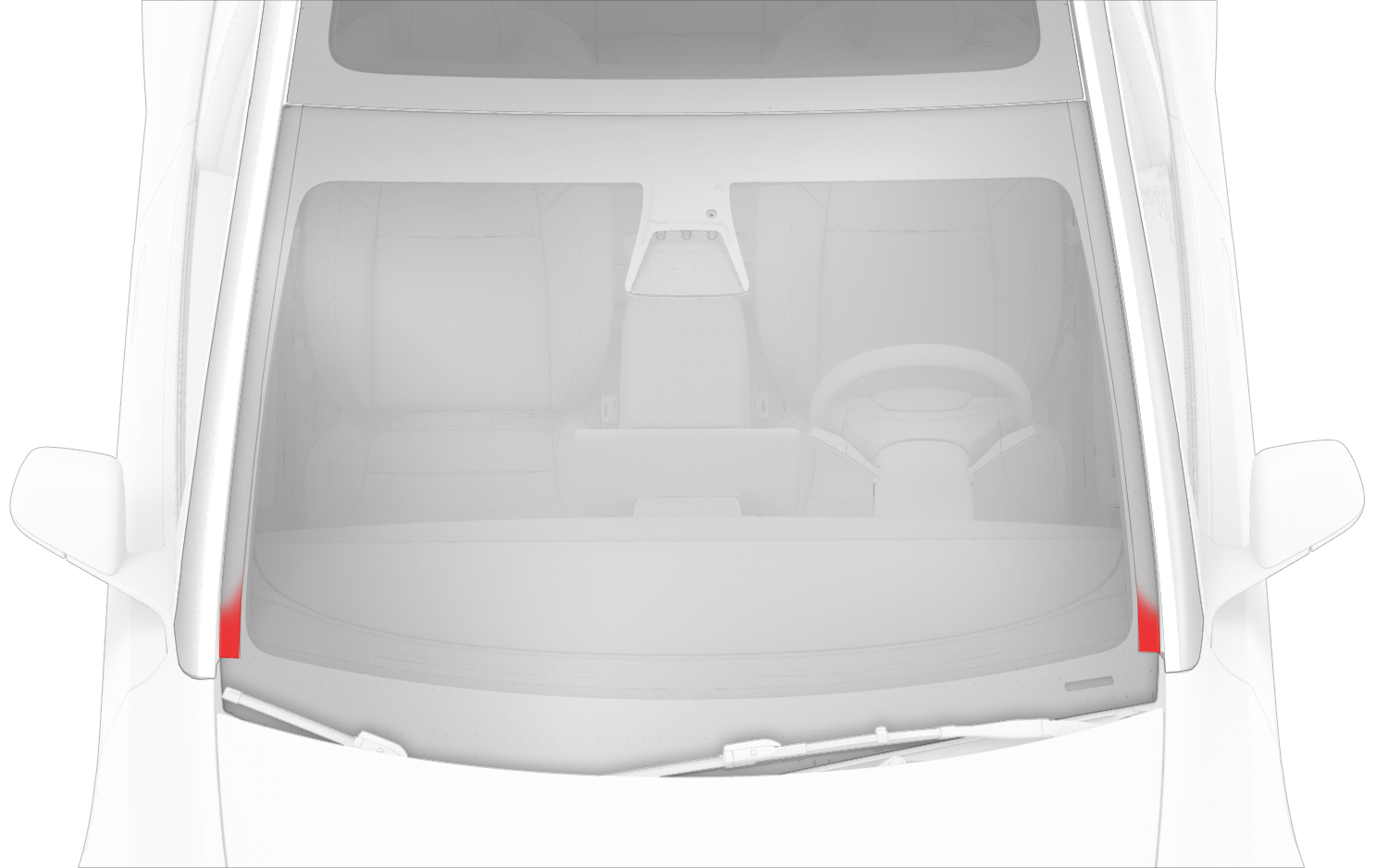

- 揭下两个 A 柱外侧的胶带。
安装
警告
使用软质物品保护挡风玻璃，避免刮蹭。确认橡胶条已完全将挡风玻璃与车身金属部件隔开。
- 必要时清洁挡风玻璃。清洁前置摄像头区域时请特别小心，确保前置摄像头视野清晰。 请参阅无障碍前置摄像头视角（精准清洁挡风玻璃内侧）。

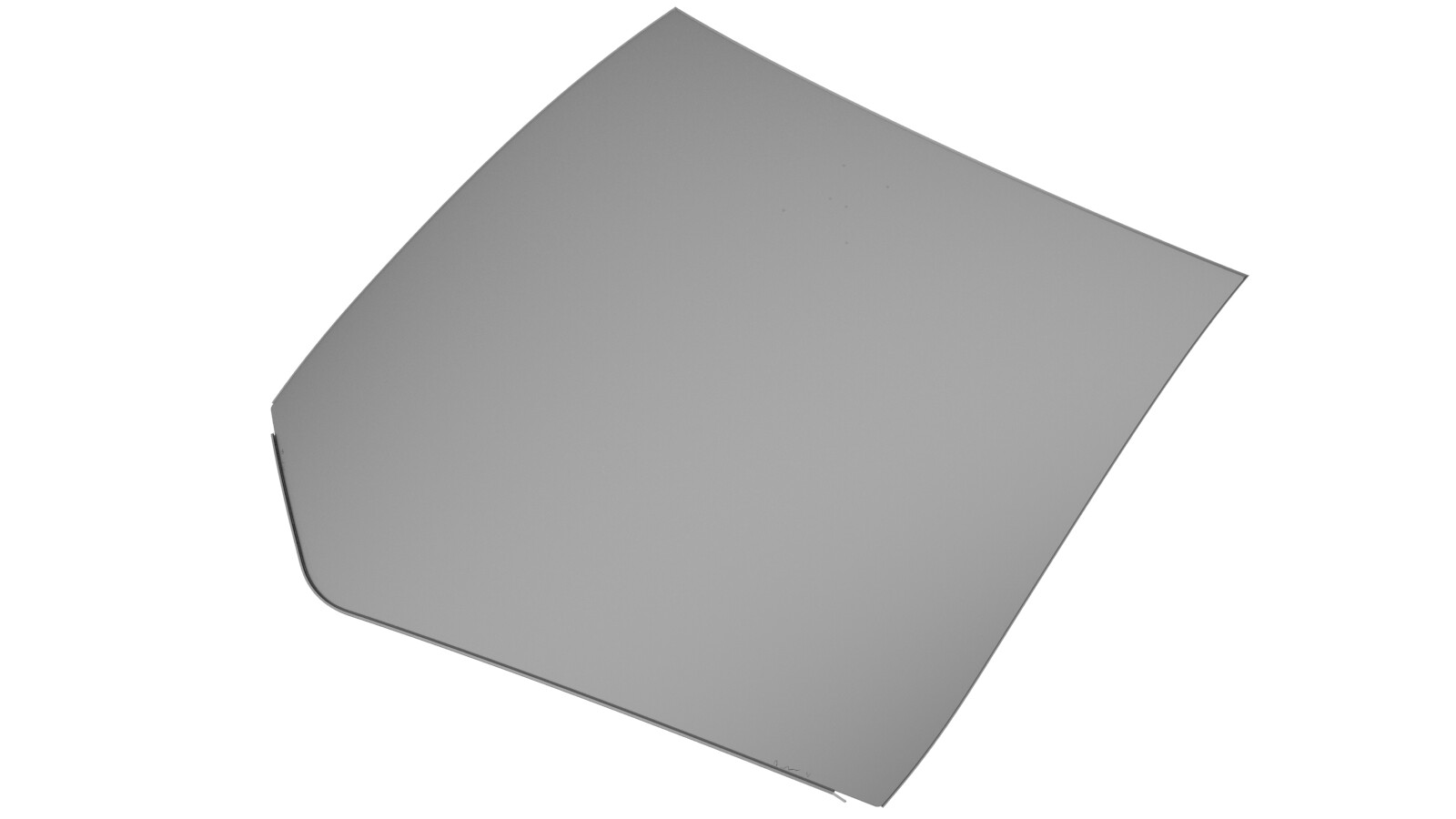

- 将新的挡风玻璃放置在台架上，使挡风玻璃支架朝上。
- 将吸盘吸附在挡风玻璃总成的左右侧。
- 使用异丙醇 (IPA) 湿巾擦拭车上的聚氨酯路径。待表面风干之后，再继续进行下一步骤。
-

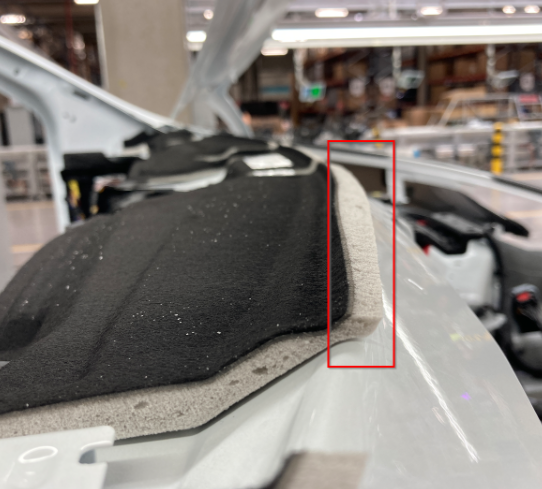

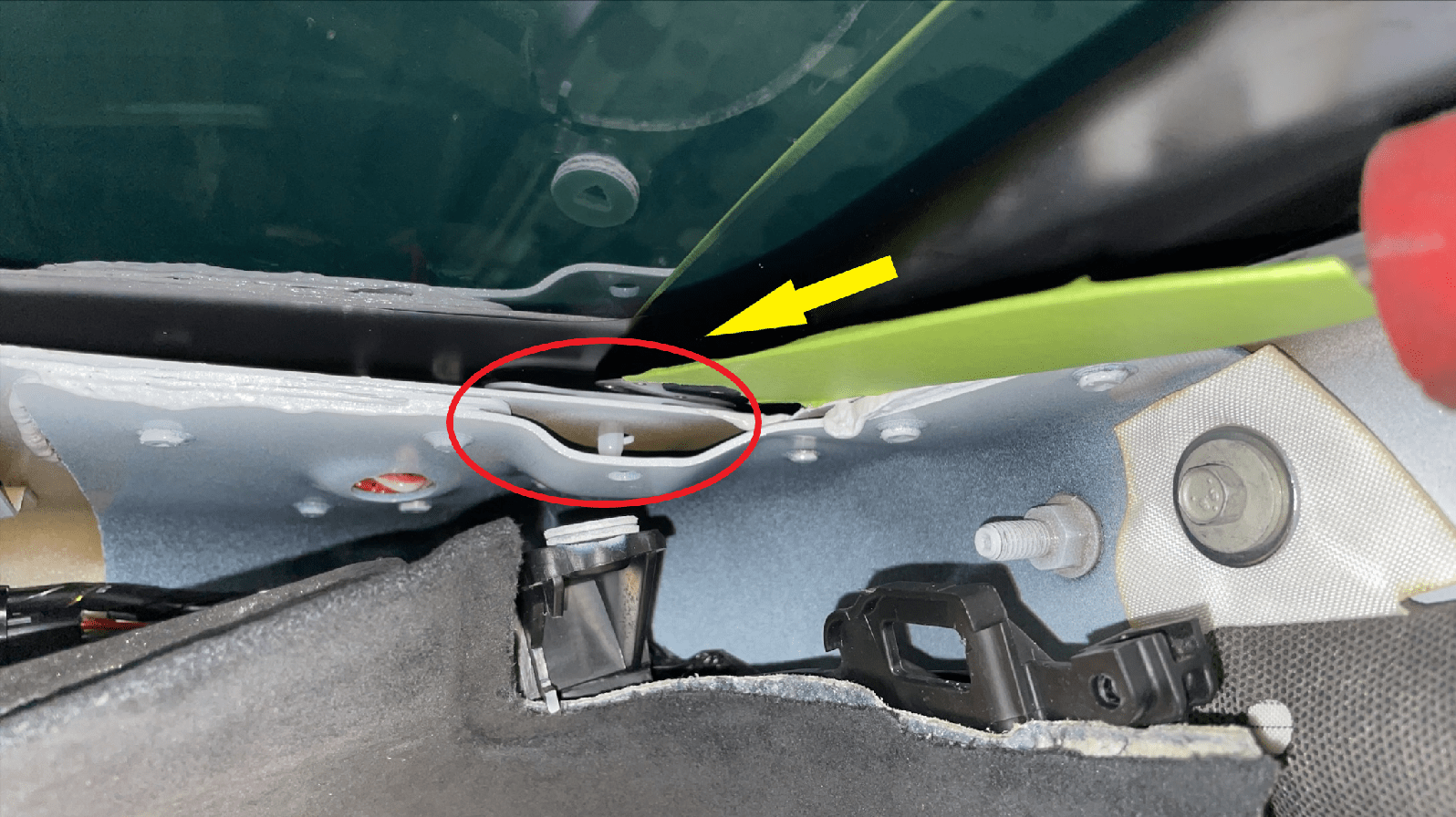

如果前围板垫泡沫与车身不齐平，则切掉多余的泡沫，直至没有泡沫从车身突出。
注前围板垫与车身不齐平，可能会导致噪音问题。
-
在挡风玻璃和车身上沿着聚氨酯路径以及在拆卸挡风玻璃总成期间受损区域涂抹聚氨酯底漆。
警告涂抹期间，切勿损坏顶篷。注等待底漆风干至少 2 分钟。
-
沿着初始路径在挡风玻璃上涂抹聚氨酯。
注确保聚氨酯涂层的三角交叉部分宽约 8 毫米，高约 13 毫米。
-
在协助下，将新挡风玻璃总成安装到车辆上，但此时切勿将其固定。
警告安装期间，切勿损坏顶篷。
- 先检查挡风玻璃总成与车身之间的间隙和齐平度，然后再将挡风玻璃总成完全放置入位。
- 将挡风玻璃总成完全放置入位，检查间隙与齐平度，按需进行调整。
- 聚氨酯凝固期间，使用遮蔽胶带将挡风玻璃总成固定到车身。
- 将吸盘从挡风玻璃总成上取下。
-
将 GPS 天线安装到挡风玻璃支架内，然后安装将天线固定到支架的螺钉。
1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：- 梅花 T10 批头
- Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
-

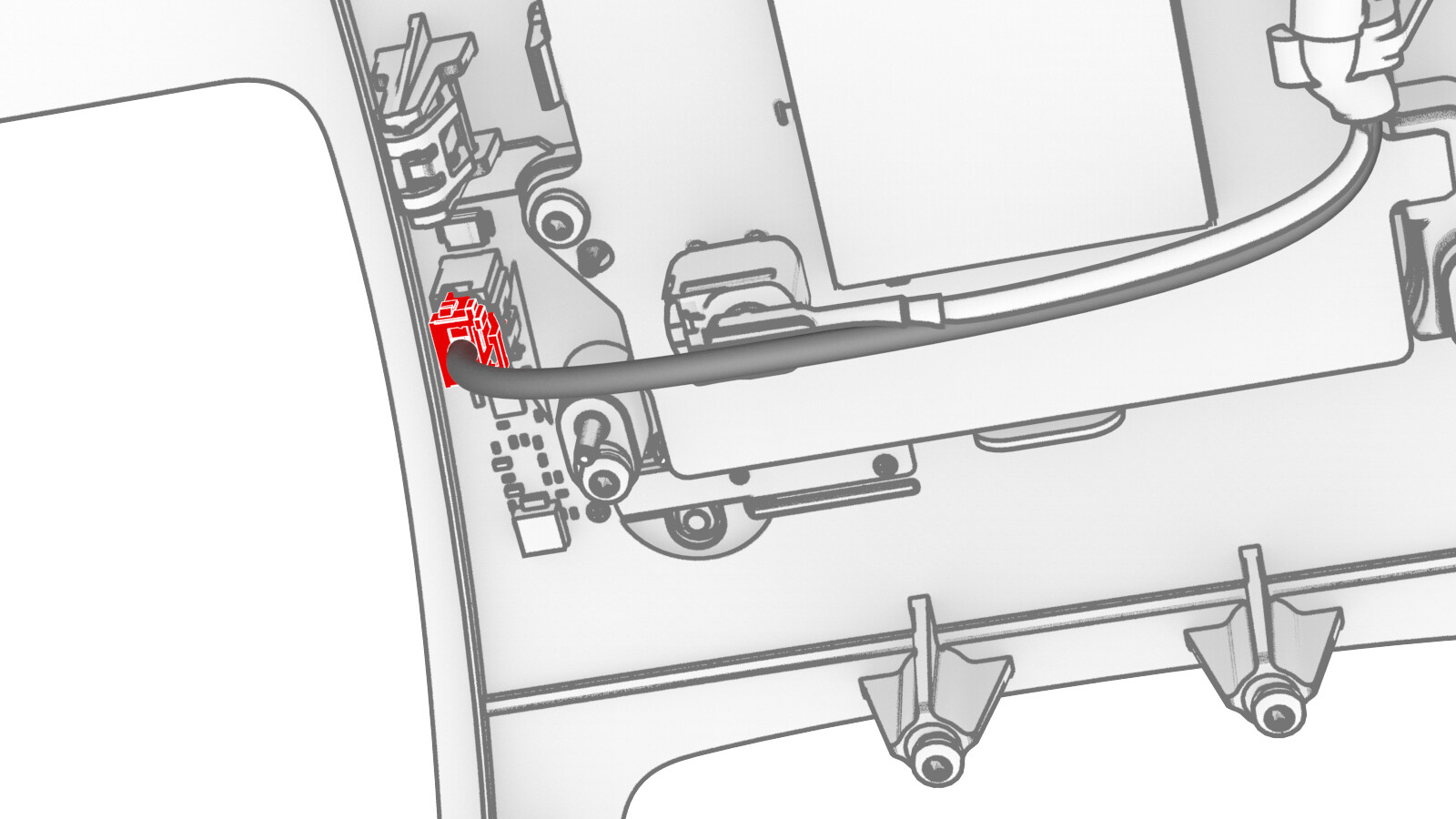

将挡风玻璃电气线束连接到 GPS 传感器连接器。
-
将挡风玻璃电气线束连接到湿度和温度传感器连接器。
- 安装前置双摄像头。请参阅摄像头 - 双头 - 前置（拆卸和更换）。
-

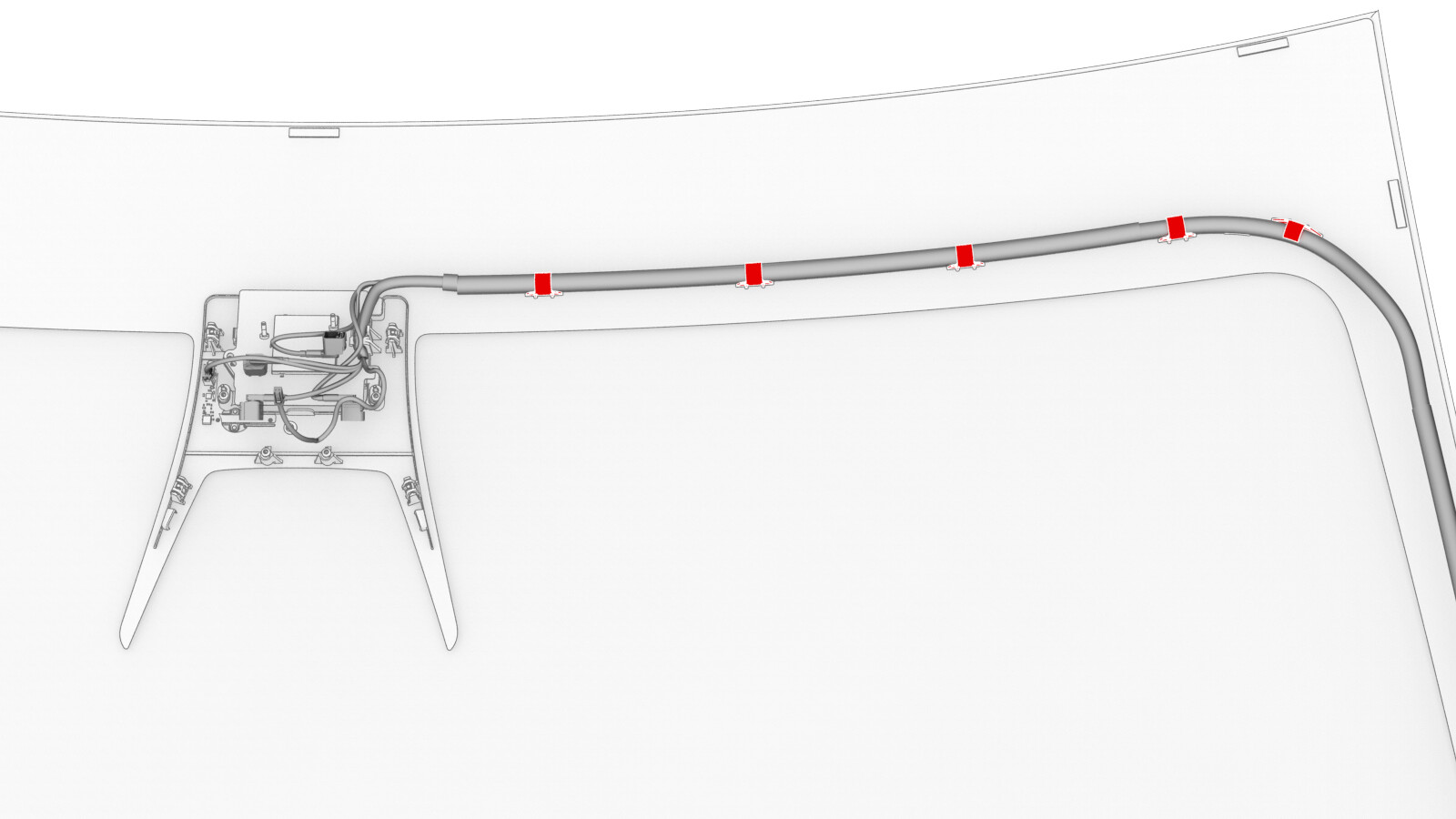

将挡风玻璃线束安装到紧固件轨道夹上。
-
紧固将四摄像头上盖固定到挡风玻璃支架的卡子。
注确保后视镜连接器穿过将四摄像头上盖的开口处。
- 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
-
紧固将前部顶篷的前部固定到车身的卡子（3 个）。
- 安装右侧 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
- 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装右遮阳板止动基座。请参阅止动基座 - 遮阳板 - LH（拆卸和更换）或止动基座 - 磁性 - 遮阳板 - LH（拆卸和更换）。
- 安装右遮阳板。请参阅遮阳板 - LH（拆卸和更换）。
- 将副驾位座椅移回原位。
- 安装左遮阳板止动基座。请参阅止动基座 - 遮阳板 - LH（拆卸和更换）或止动基座 - 磁性 - 遮阳板 - LH（拆卸和更换）。
-
将电气线束连接到挡风玻璃加热器连接器。
-
如果有挡风玻璃跳线线束，请将跳线线束连接器连接到挡风玻璃加热器连接器。使用电缆扎带将加热器连接器线束和主前线束固定到车身，然后切掉多余的电缆扎带。
图 2. 挡风玻璃跳线线束连接器和电缆扎带位置
-
如果有挡风玻璃跳线线束，请将跳线线束连接器连接到挡风玻璃加热器连接器。使用电缆扎带将加热器连接器线束和主前线束固定到车身，然后切掉多余的电缆扎带。
- 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
- 安装雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 执行前置摄像头倾角验证。请参阅摄像头 - 前置（倾角验证）。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
- 将驾驶位座椅移回原位。
