饰板 - 后 - 上（拆卸和更换）
校正代码
10012802 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 11 月 2 日：添加了“需要区分适用于 HW3/HW4 车辆的步骤”的注意事项。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将后饰板下部固定到后饰板上部的螺栓（6 个） |
 3 Nm (2.2 lbs-ft) |
|
重复使用 |
拆卸

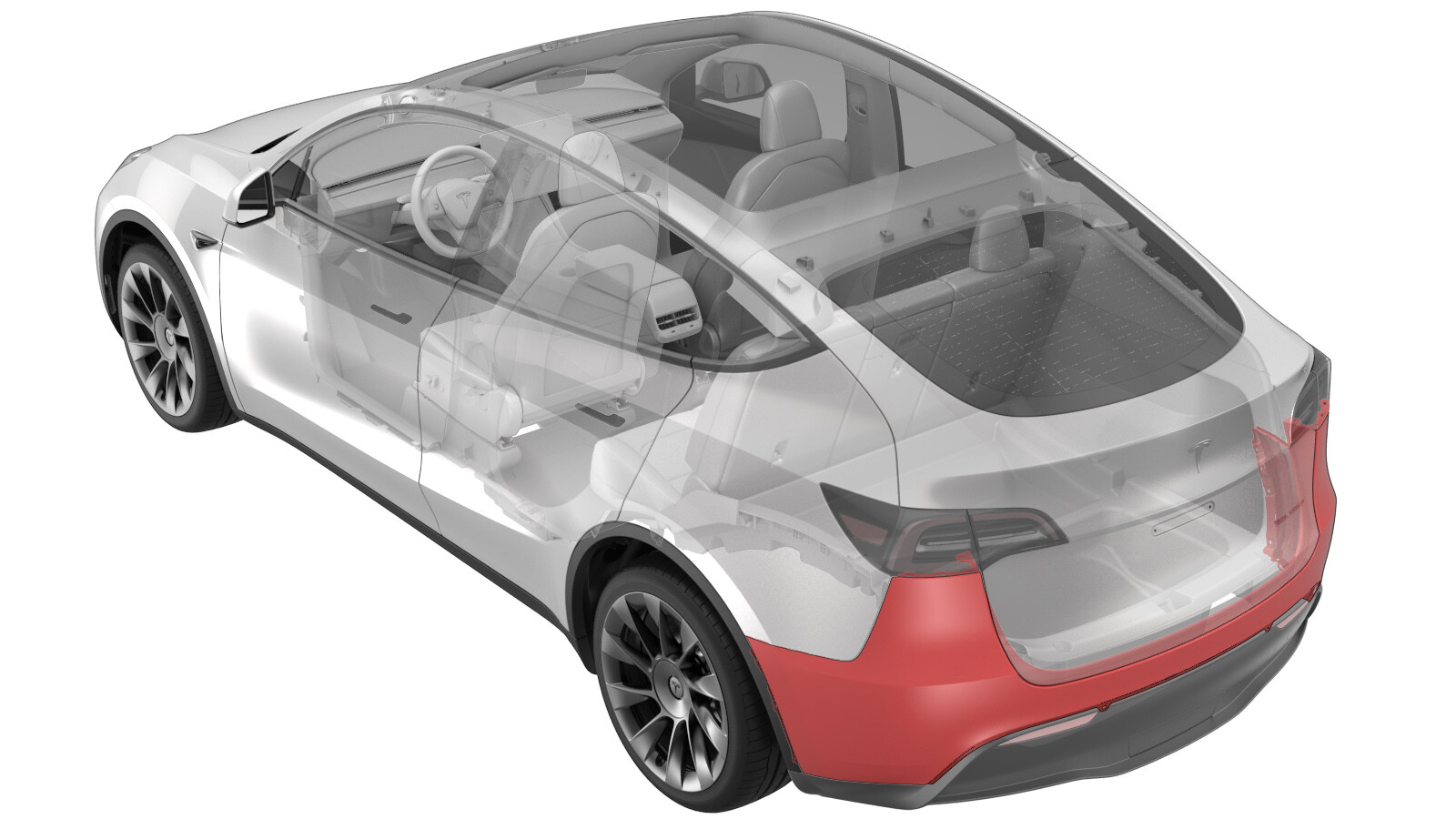

- 拆卸后饰板。请参阅饰板 - 后（拆卸和安装）。
-
松开连接器锁（2 个），然后断开后饰板线束连接器（6 个）。
注HW4 车辆需跳过本步骤。注切勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
-
拆卸将后饰板线束连接到后饰板上部的卡子，然后将线束从总成上拆下。
注HW4 车辆需跳过本步骤。
-

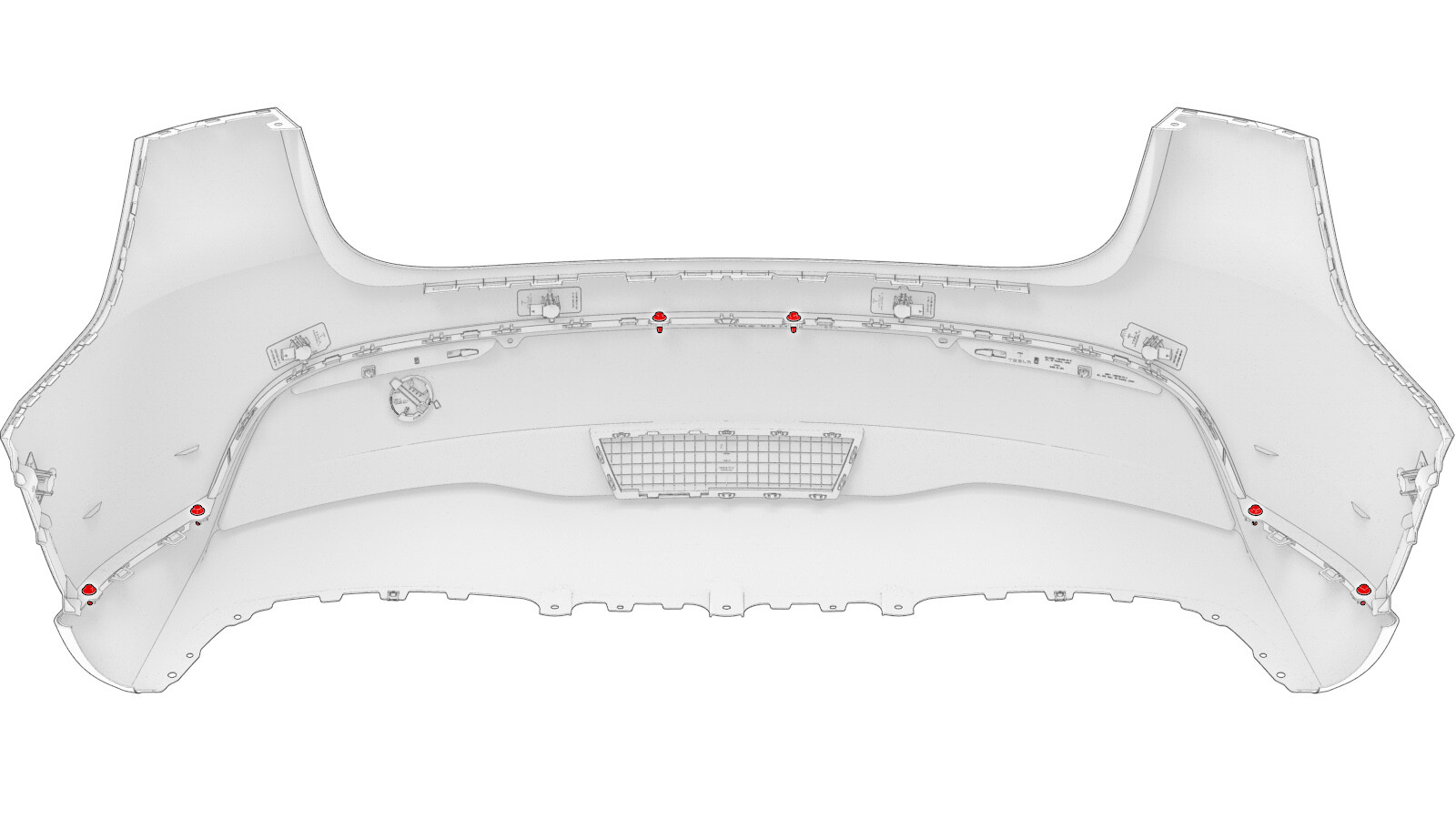

拆卸将后饰板下部固定到后饰板上部的螺栓（6 个）。3 Nm (2.2 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 4 英寸加长件
-

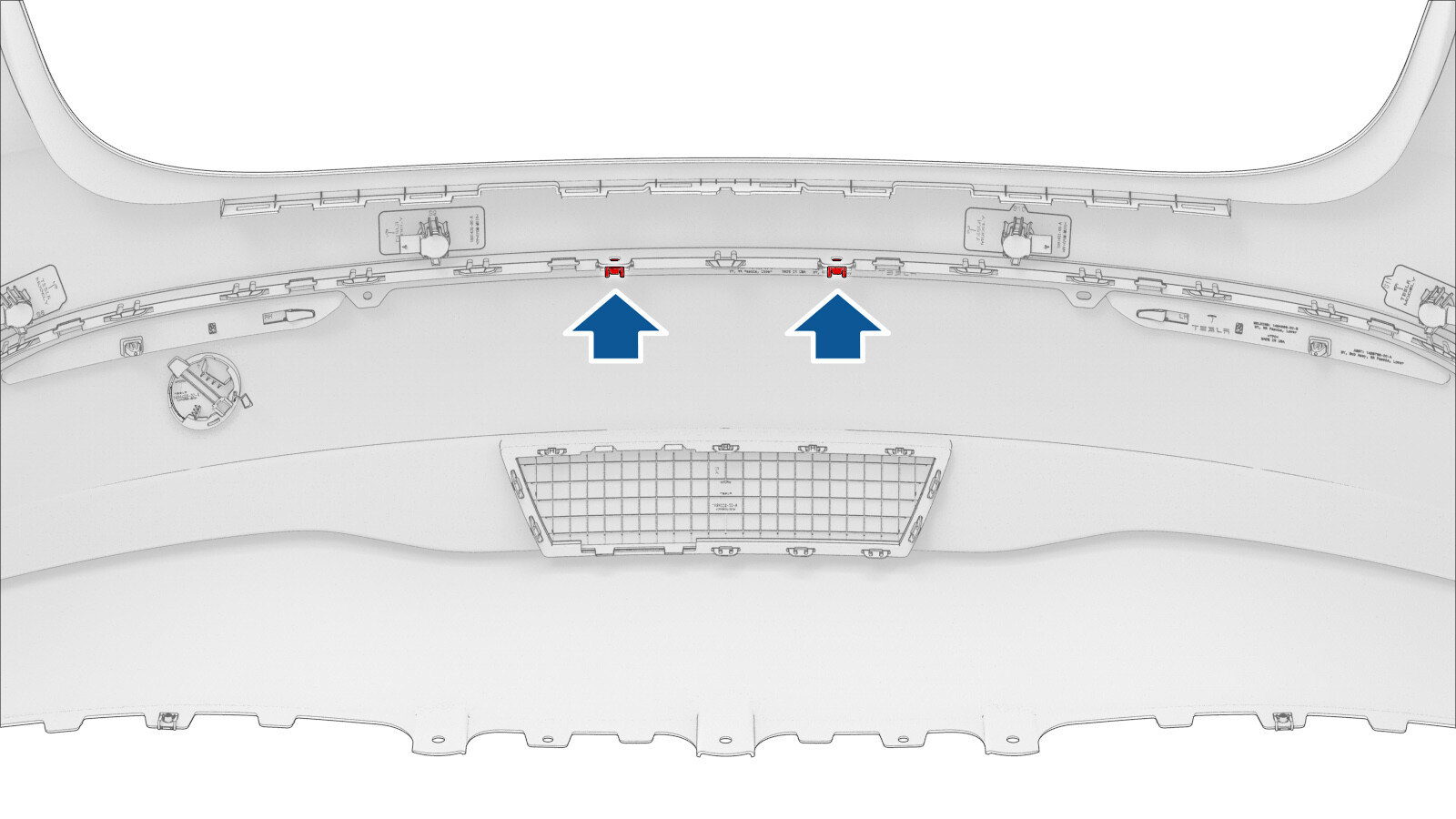

拆卸位于后饰板下部中间的金属夹。
-

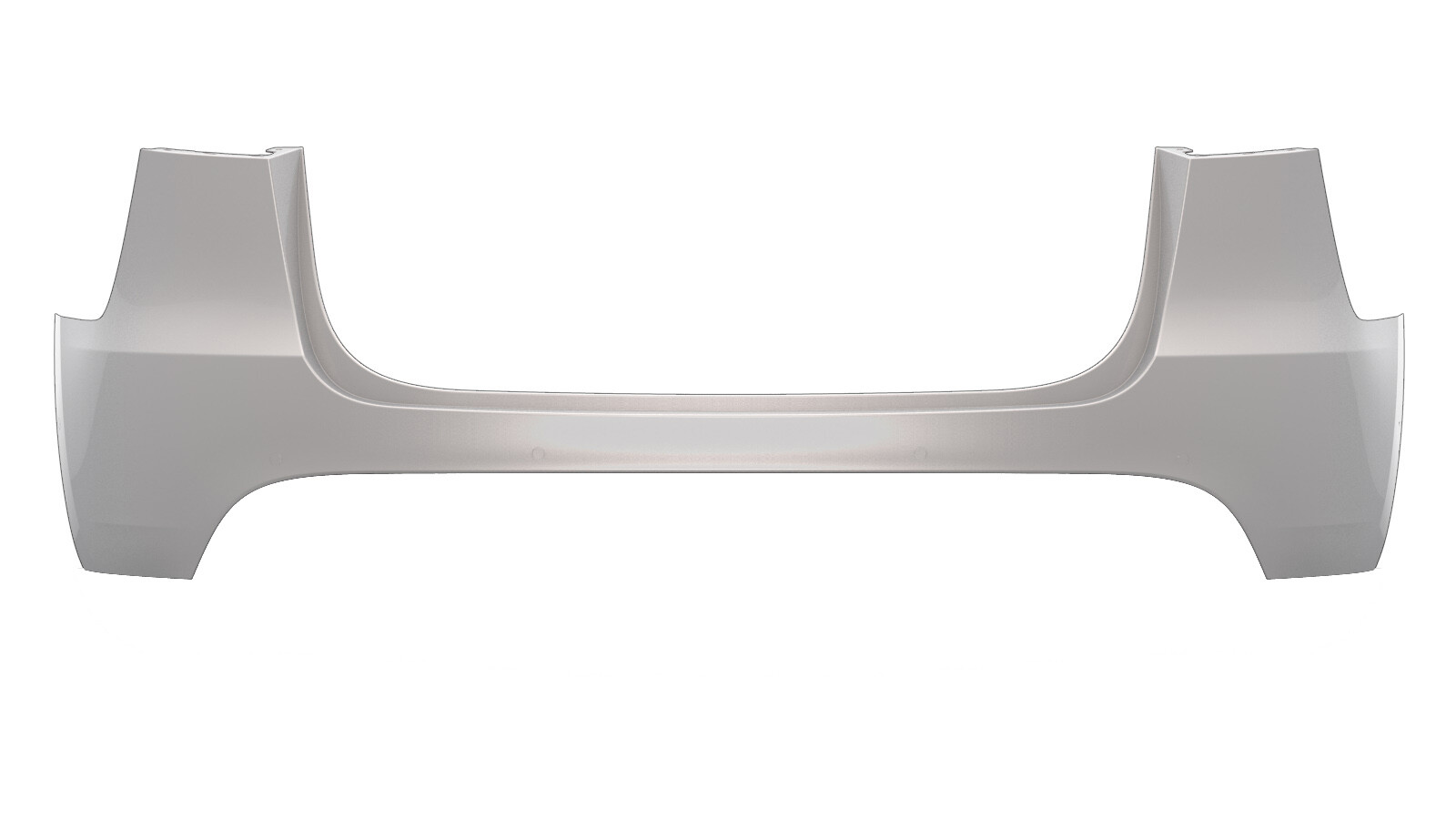

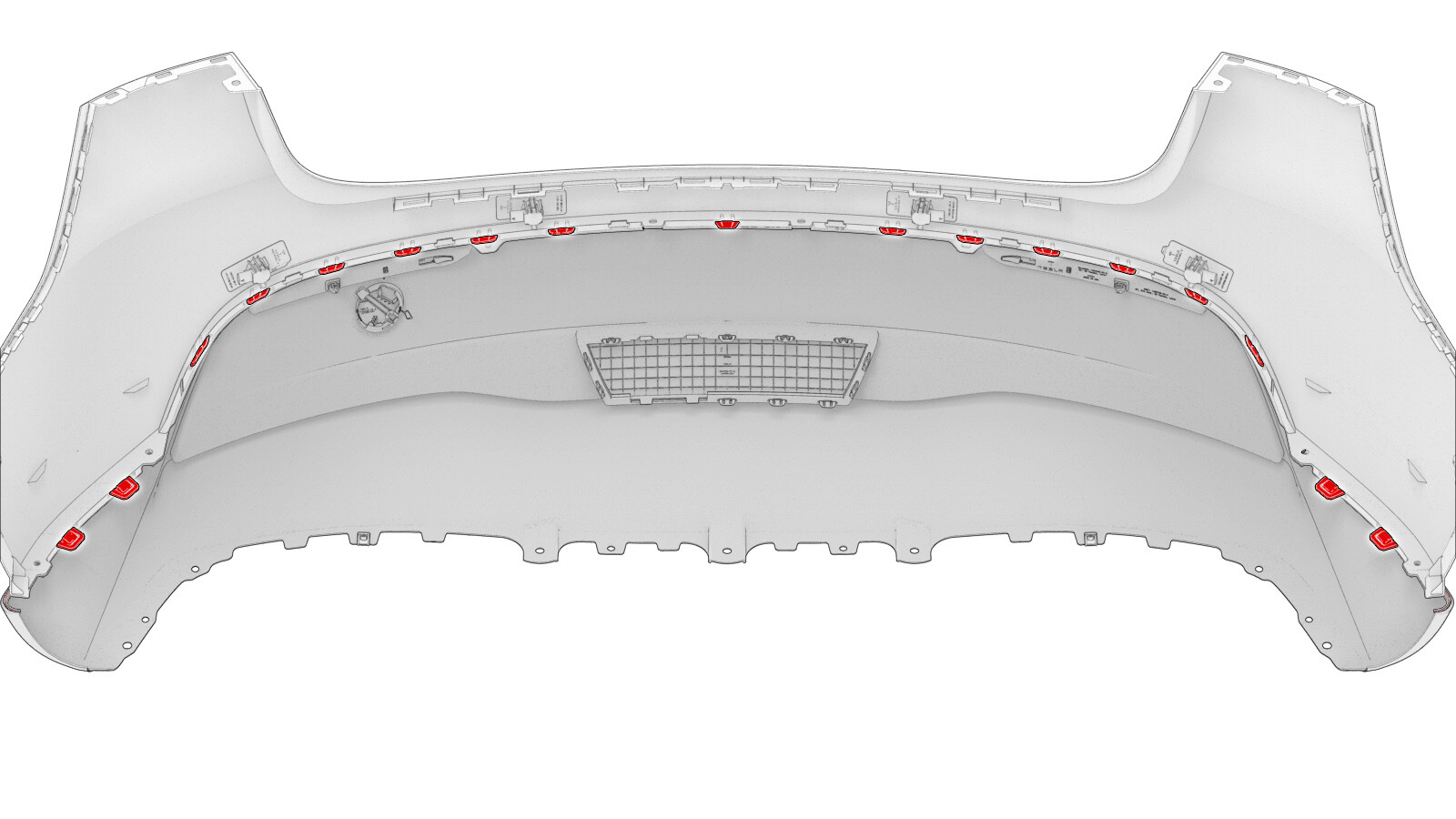

松开将后饰板上部固定到后饰板下部的锁片（17 个），然后将后饰板上部从后饰板下部分离。
-
如果是 HW3 车辆，将后驻车距离传感器从后饰板上部拆下。请参阅传感器 - 驻车距离 - 内 - 后（拆卸和更换）。
注HW4 车辆需跳过本步骤。
安装
安装程序与拆卸程序相反。
