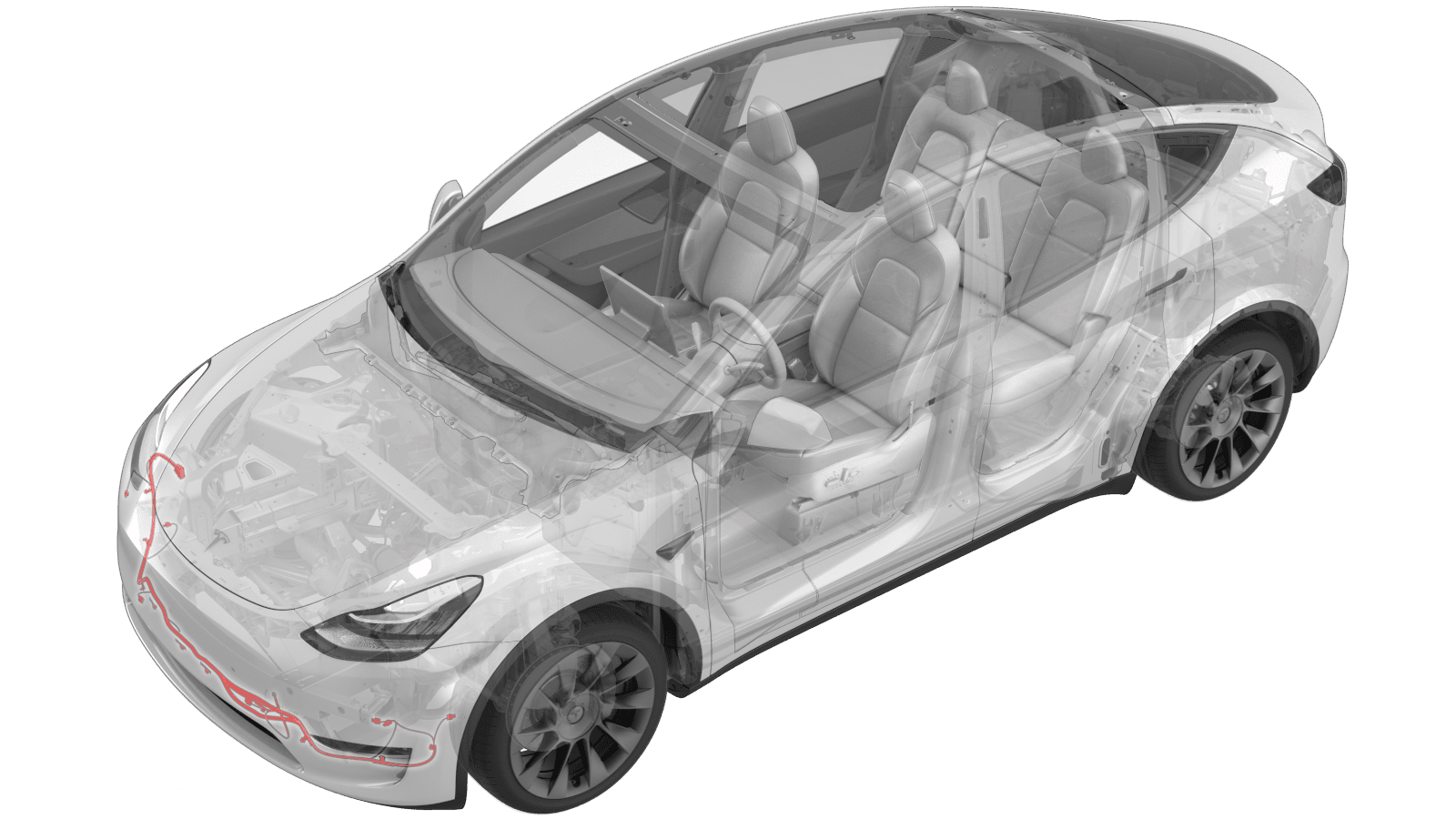

线束 - 饰板 - 前（拆卸和更换）
校正代码
17101002 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下前饰板。请参阅饰板 - 前（拆卸和安装）。
-
断开前饰板线束电气连接器 (x8)。

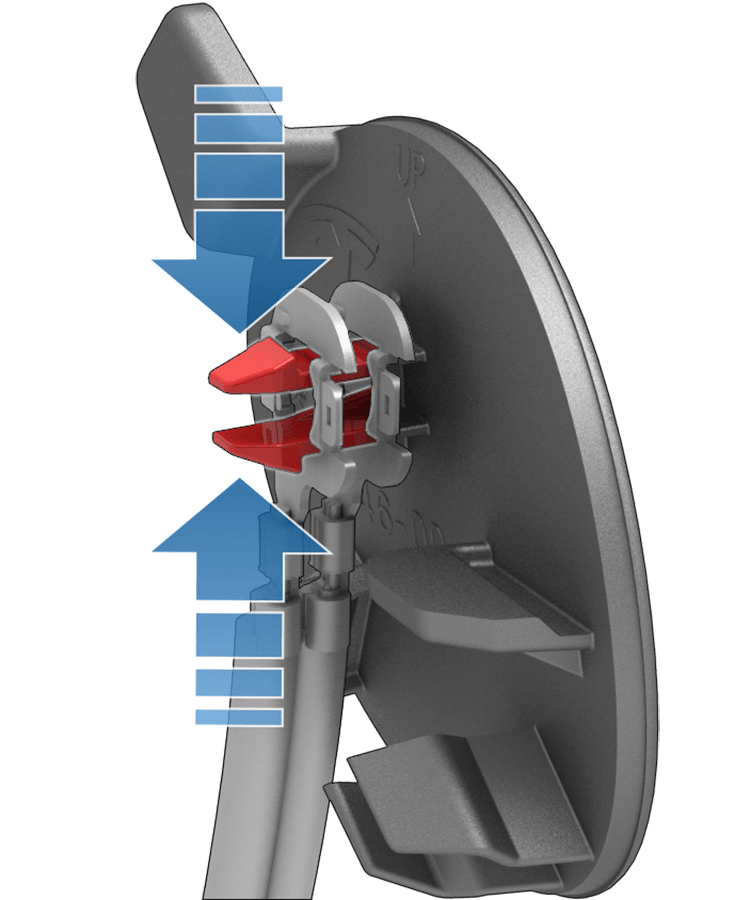

警告切勿向下按红色锁片。拉动红色锁片以便解锁，然后释放连接器。
-

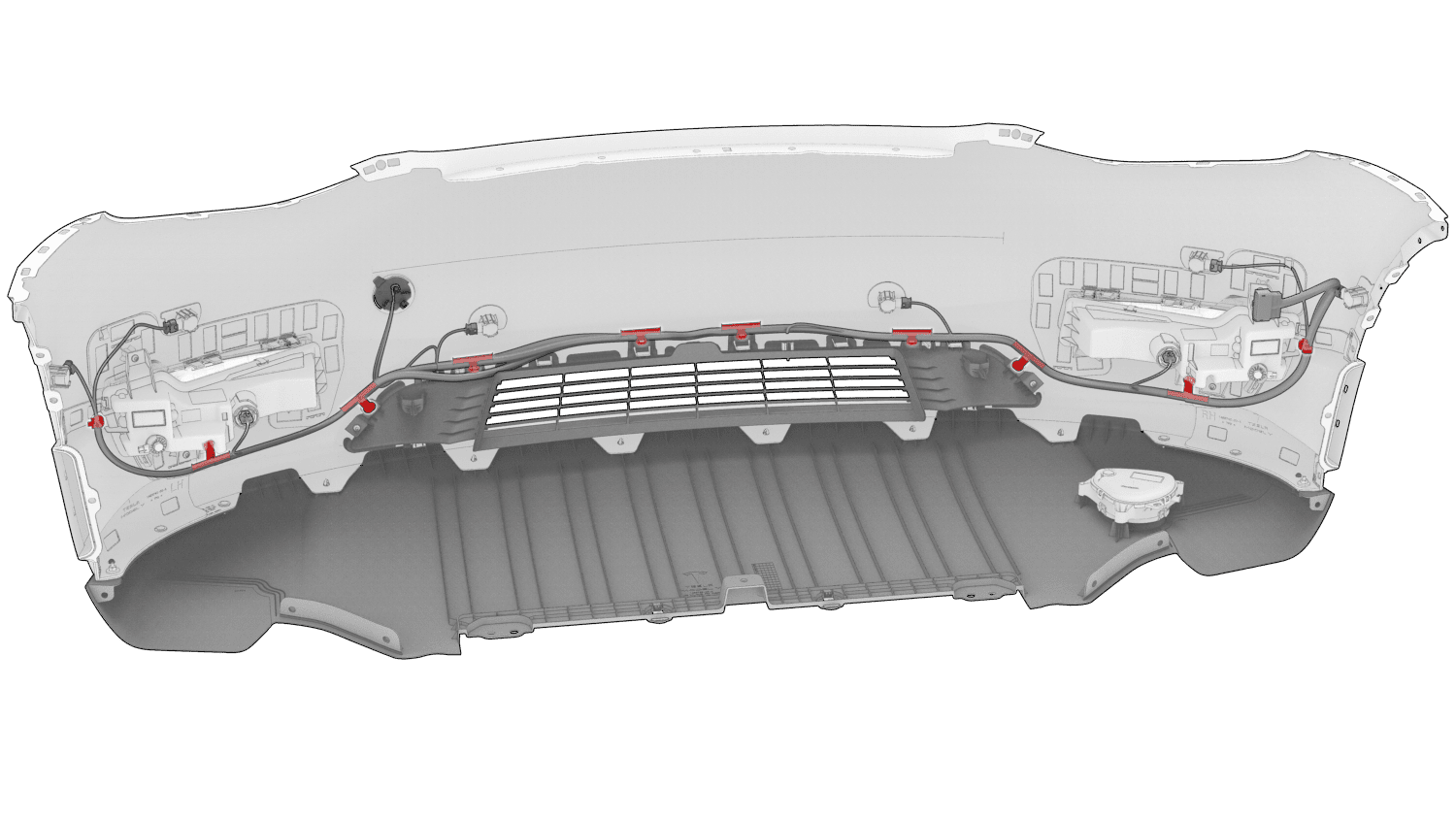

使用夹子撬具松开将前饰板线束固定到前饰板的夹子 (x10)。
注更换所有受损的夹子。
-
捏紧其余的锁片，并小心滑下端子，以便将 12V 前备箱盖松放端子从牵引盖上释放。
- 从前饰板上拆下前饰板线束。
安装
-
安装将前饰板线束固定到前饰板的夹子 (x10)。
注确保线束正确布线。
-
连接前饰板线束电气连接器 (x8)。
警告确保红色锁片完全按入并锁定。
-
捏紧固定锁片，小心将端子滑过固定锁片，以便将 12V 前备箱盖松放端子安装在牵引盖上。
- 安装前饰板。请参阅饰板 - 前（拆卸和安装）。
