套管 - 变速箱 - 前驱动单元（拆卸和更换）
校正代码
39011202 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 7 月 25 日：更新了用于拆下和安装前驱动单元支座螺栓的工具。
- 1494178-00-A Raven, Drive Unit Cradle, MS/X
- 1137785-00-A 驱动单元衬套拆卸和更换套件，Model 3
拆卸
- 从车辆上拆下前部流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
-

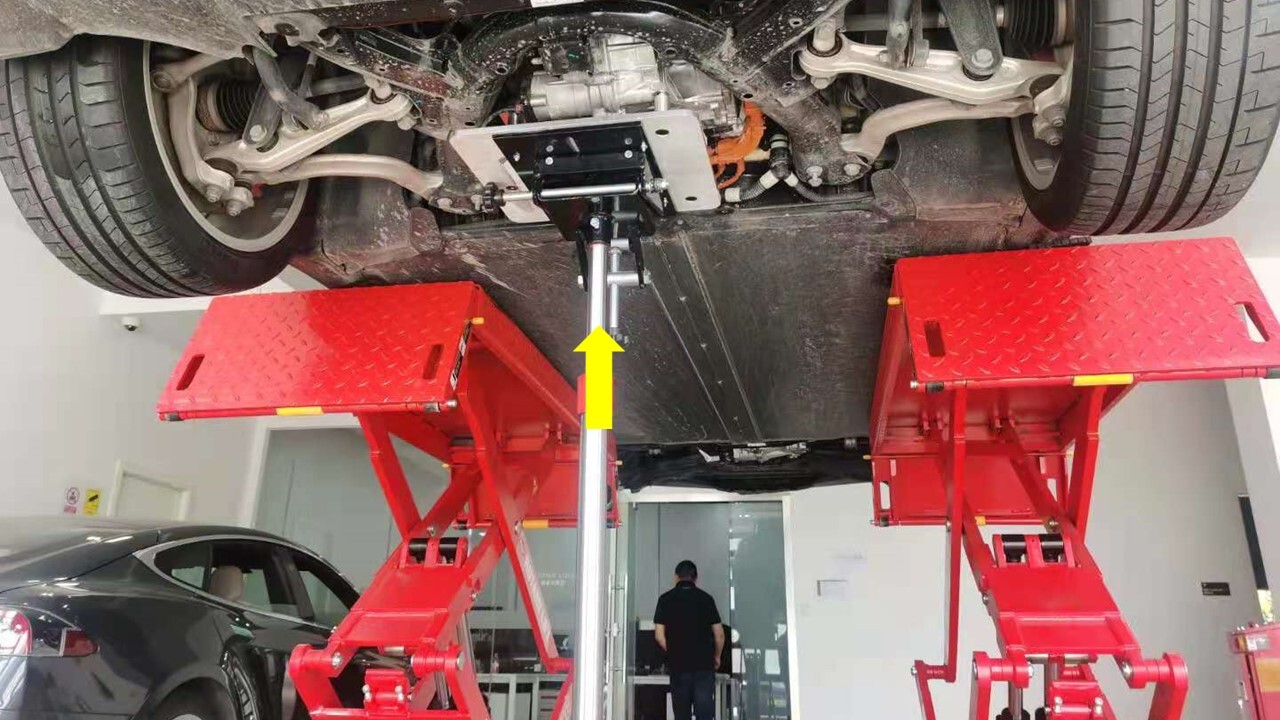

将前驱动单元支架和运送顶放置在前驱动单元下方。
-

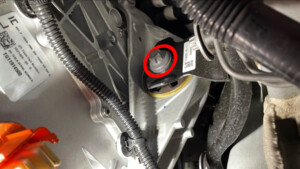

拆下将 LH 电机支座固定到 LH 电机支座支架的螺栓。
105 Nm (77.4 lbs-ft)提示： 推荐使用以下工具：- 回旋头棘轮/回旋头扭矩扳手
- 外梅花套筒 E18
- 适配器
-

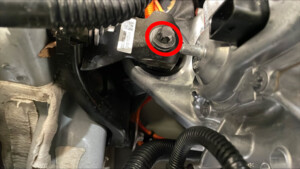

拆下将 RH 电机支座固定到 RH 电机支座支架的螺栓。105 Nm (77.4 lbs-ft)提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 外梅花套筒 E18
- 6 英寸加长件
- 适配器
-

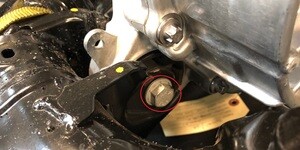

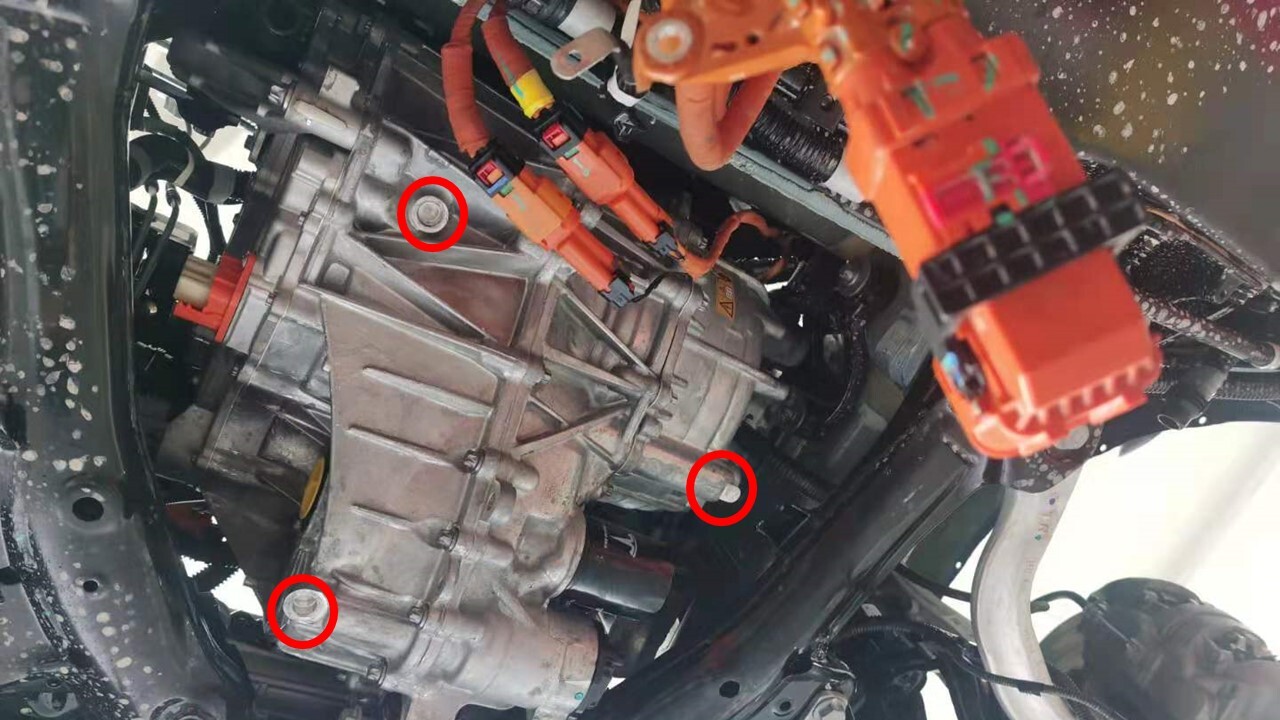

拆下前驱动单元支座螺栓。80 Nm (59.0 lbs-ft)提示： 根据需要升高或降低杆式千斤顶，以帮助松开螺栓。提示： 推荐使用以下工具：
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 11 英寸加长件锁定
- 6 英寸加长件
- 3/8 英寸通用接头
-

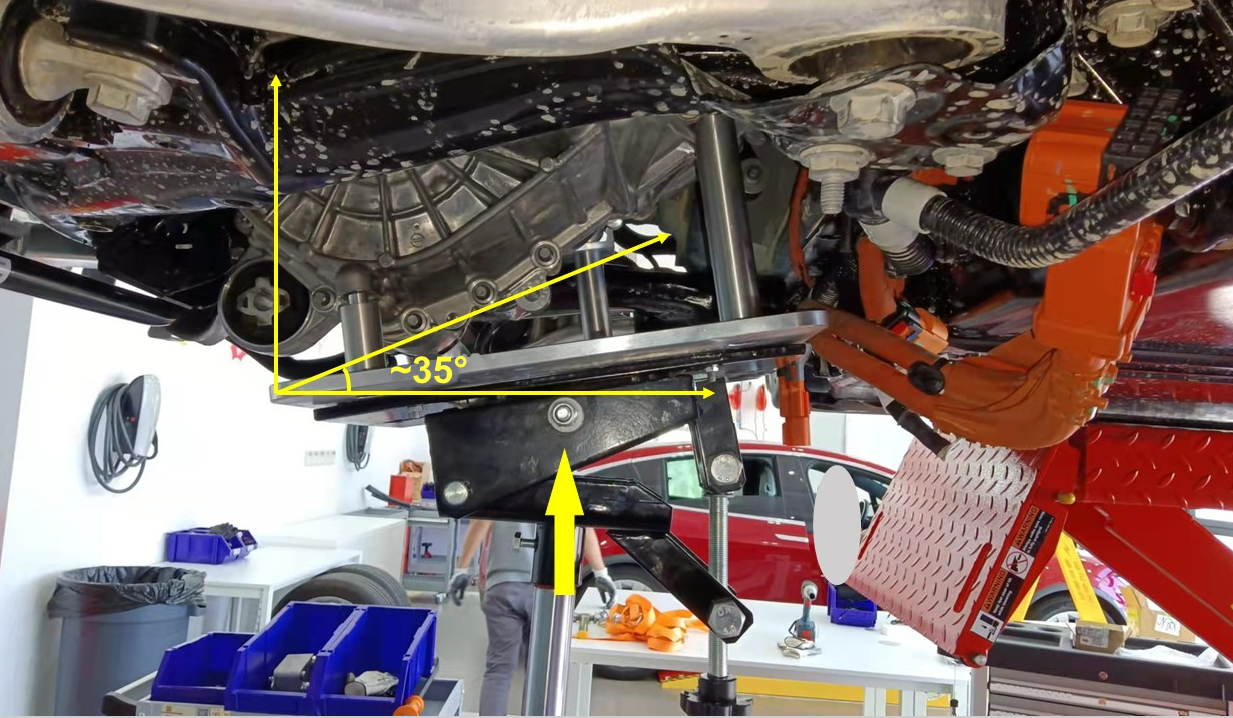

降下前驱动单元，转动杆式千斤顶旋钮以将电机倾斜 ~35 度，将前驱动单元与副框架分离。
警告注意不要损坏冷却液管路和线束。
-

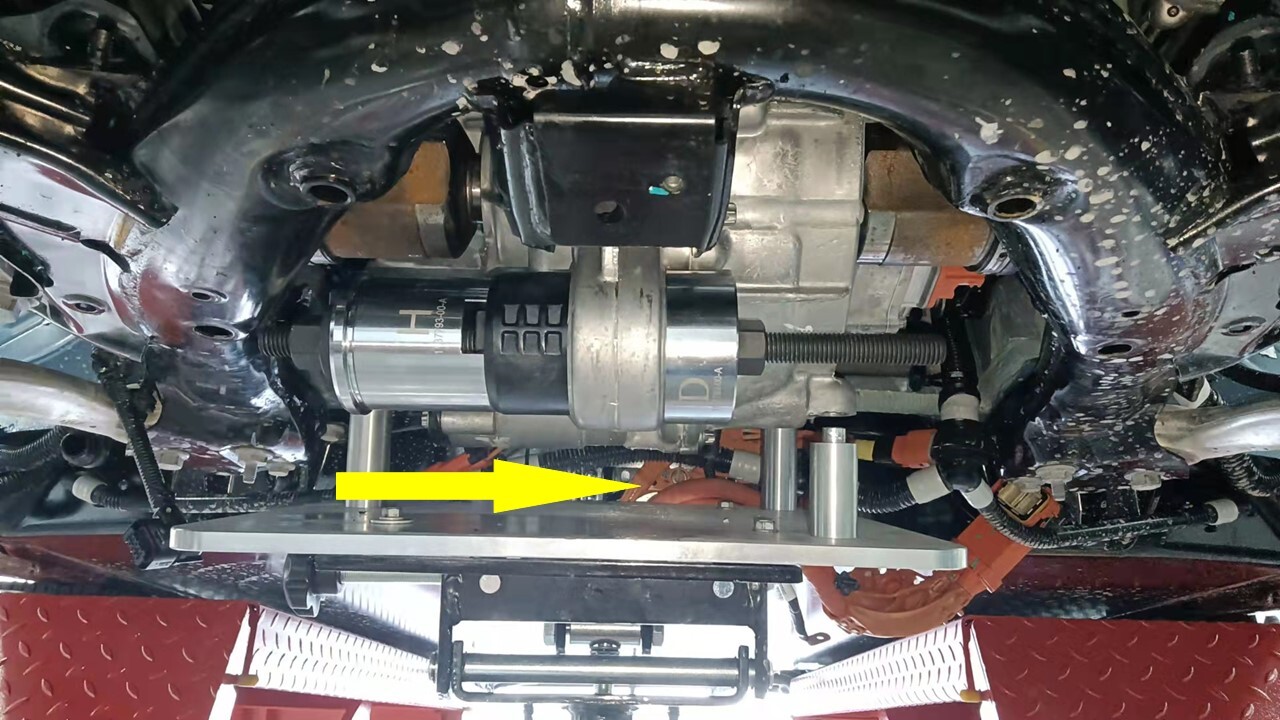

在前驱动单元变速箱套管上使用套管工具。
注装配特殊工具时，使用如图所示的“K”、“A”、“H”和“L”罩帽。
-
将对置螺母固定在适当位置的同时，用扳手转动轴承侧套管工具螺母。
-
在套管已从前驱动单元变速箱推出后，分离套管工具，然后拆下套管。
安装
-

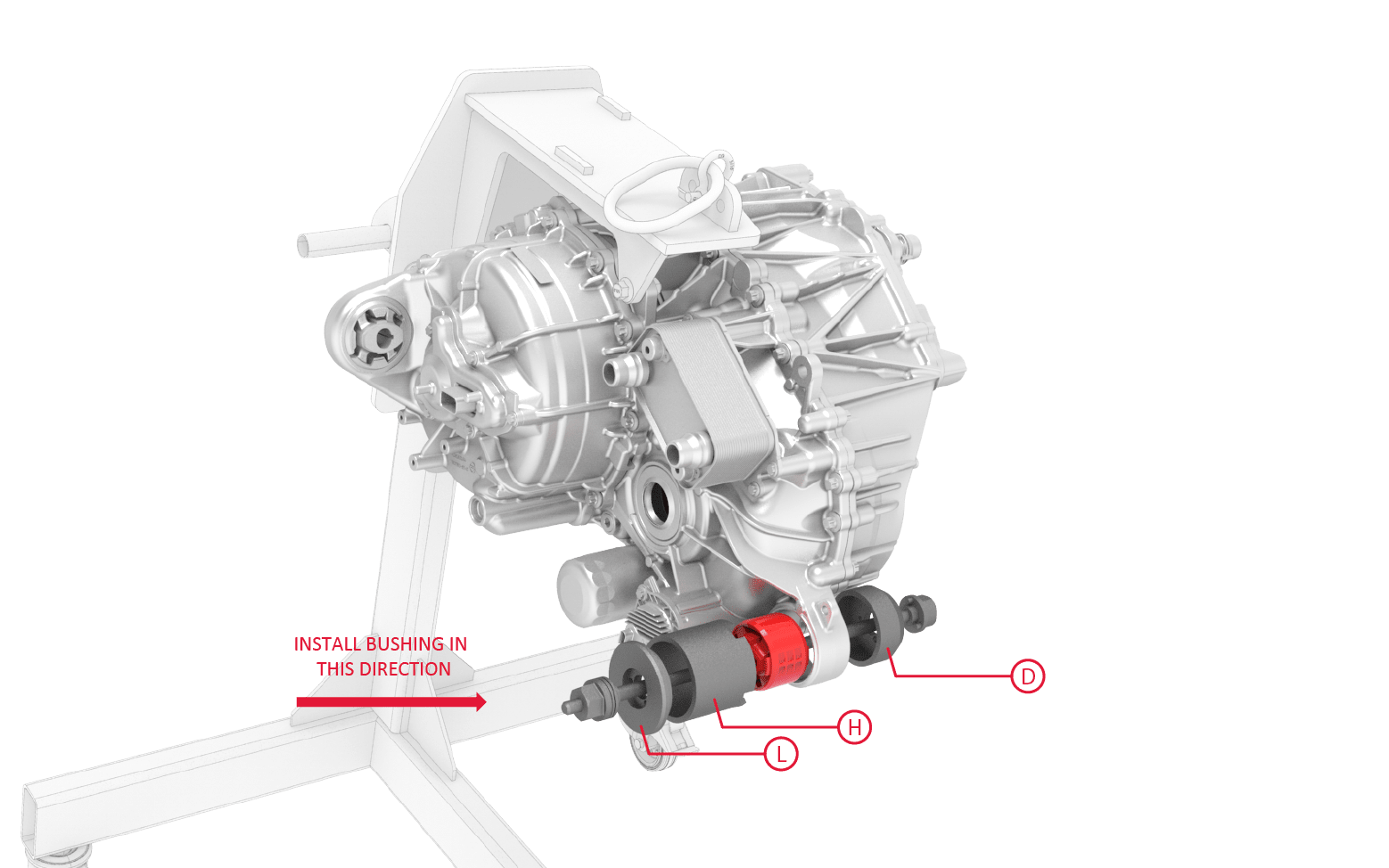

安装套管工具，以套上新的套管。
注装配特殊工具时，使用如图所示的“L”、“H”和“D”罩帽。
-
用扳手转动轴承侧套管工具螺母，直至完全装好套管。
- 分离套管工具，然后从驱动单元上拆下。
-

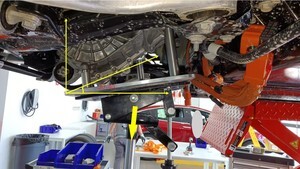

将前驱动单元安装到车辆上。
-
安装前驱动单元支座螺栓。80 Nm (59.0 lbs-ft)提示： 根据需要升高或降低杆式千斤顶，以帮助松开螺栓。提示： 推荐使用以下工具：
- 棘轮/扭矩扳手
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
安装将 RH 电机支座固定到 RH 电机支座支架的螺栓。105 Nm (77.4 lbs-ft)提示： 根据需要升高或降低杆式千斤顶，以帮助安装螺栓。提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 外梅花套筒 E18
- 3 英寸加长件
- 适配器
-
安装将 LH 电机支座固定到 LH 电机支座支架的螺栓。105 Nm (77.4 lbs-ft)提示： 根据需要升高或降低杆式千斤顶，以帮助安装螺栓。提示： 推荐使用以下工具：
- 回旋头棘轮/回旋头扭矩扳手
- 外梅花套筒 E18
- 3 英寸加长件
- 适配器
-

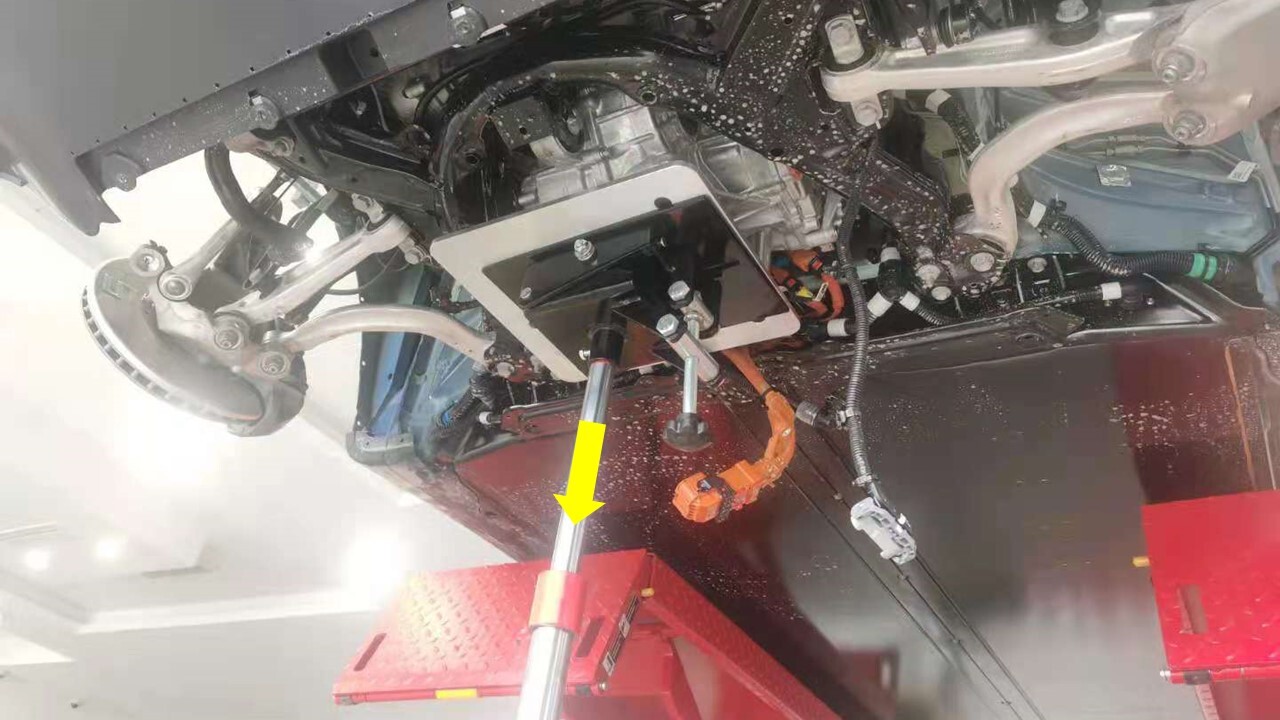

从前驱动单元上拆下前驱动单元支架和运送顶。
- 将前部流线型护板安装到车辆上。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
