校正代码 17104102 3.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

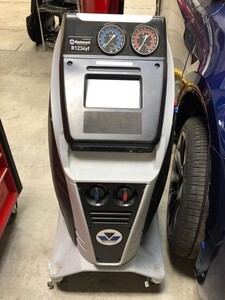

1. 设置空调机
   注

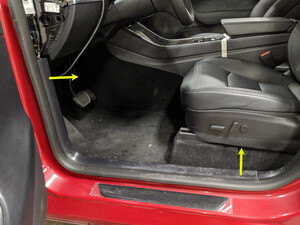

   仅限维修时间

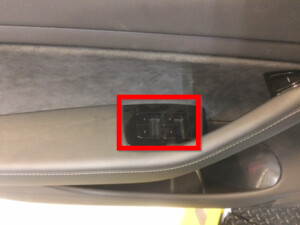

2. 打开所有四个车门
   注

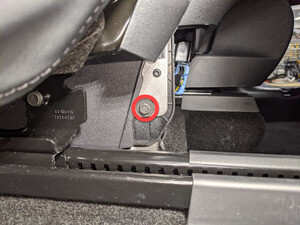

   锁定后车门以防断电时意外关闭



3. 降下所有车窗

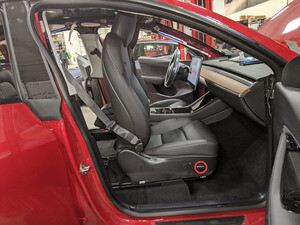

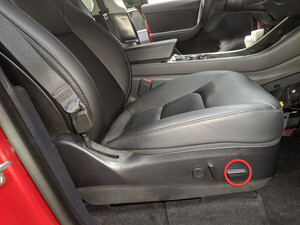

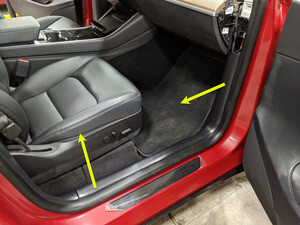

4. 将左前座椅向前移动

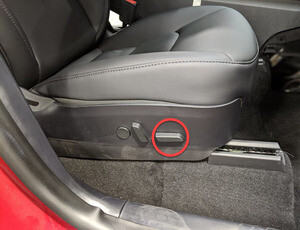

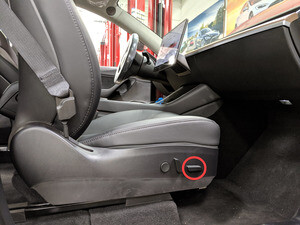

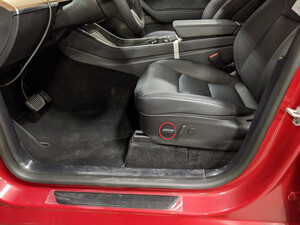

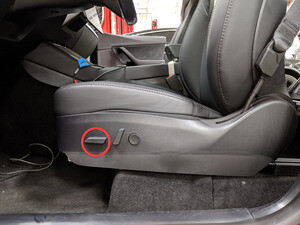

5. 将 LH 前坐垫升至最高
   注

   按需调节座椅靠背，避免触碰顶篷

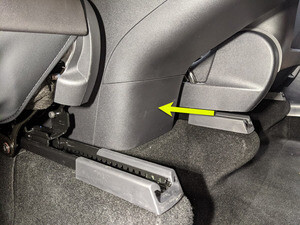

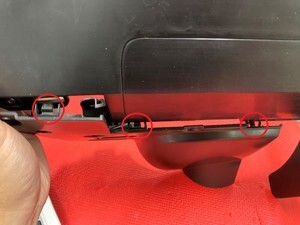

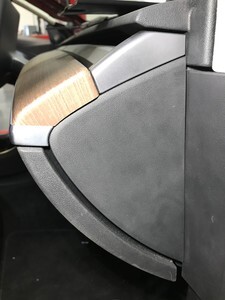

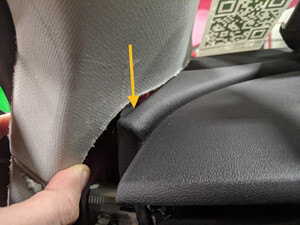

6. 拆下控制台下部后饰板
   注

   5 个卡子



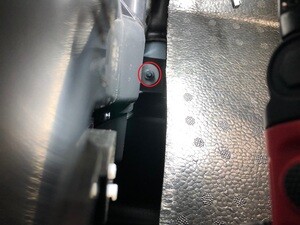

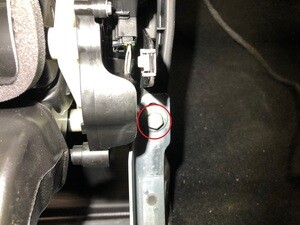

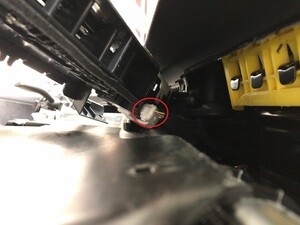

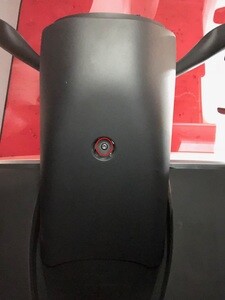

7. 拆下中控台上的 LH 后外部硬件
   注

   1 个螺栓，10 毫米，7 Nm

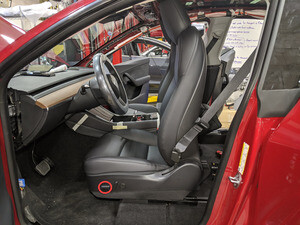

8. 将左前座椅向后移动



9. 将右前座椅向前移动



10. 将 RH 前坐垫升至最高
    注

    按需调节座椅靠背，避免触碰顶篷



11. 拆下中控台上的 RH 后外部硬件
    注

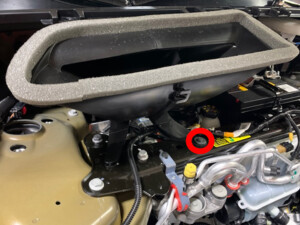

    1 个螺栓，10 毫米，7 Nm

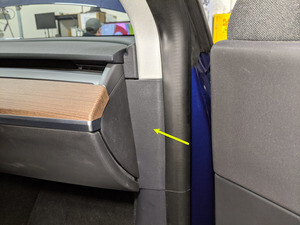

12. 将右前座椅向后移动

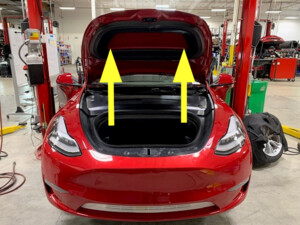

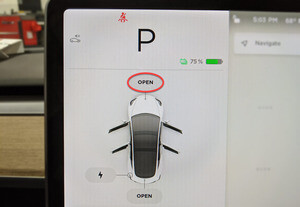

13. 打开前备箱盖

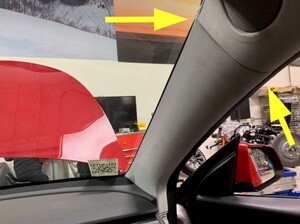

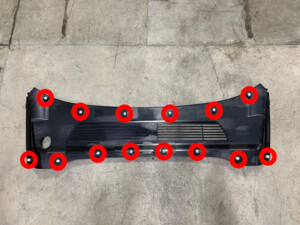

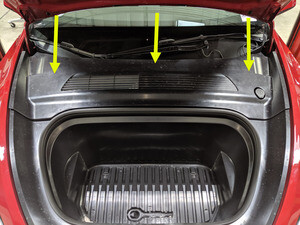

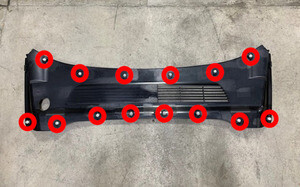

14. 拆卸后挡板
    注

    14 个卡子

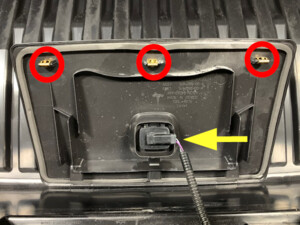

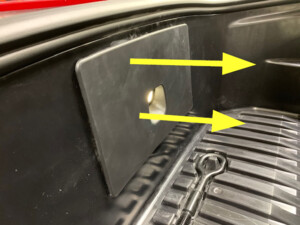

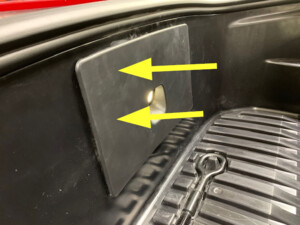

15. 拆卸检修盖板
    注

    3 个卡子，1 个连接器

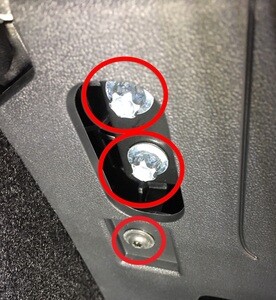

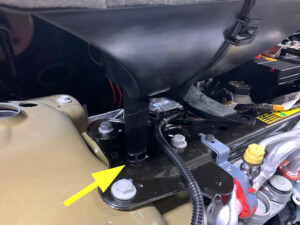

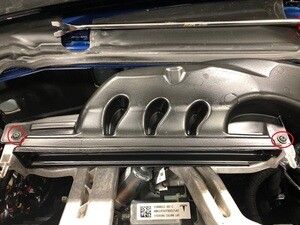

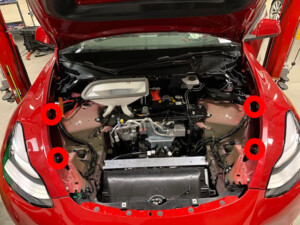

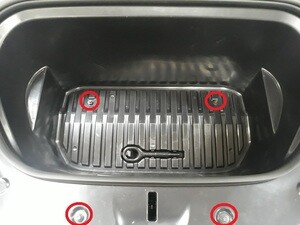

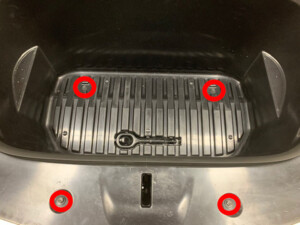

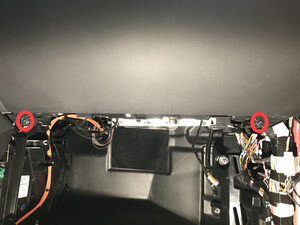

16. 拆卸用于固定前备箱总成的紧固件
    注

    5 个螺栓，10 毫米，5 Nm





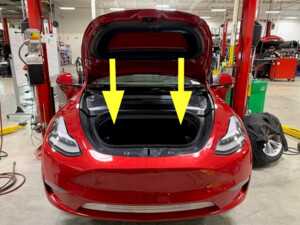

17. 将前备箱总成从车辆上拆下
    注

    4 个夹子；更换损坏或丢失的夹子



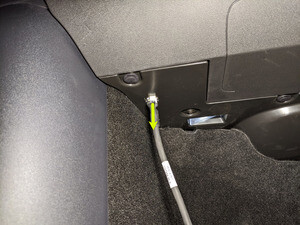

18. 使用 Toolbox 3.0 与车辆相连
    注

    车辆接口集成在驾驶员脚部空间罩中；打开 Toolbox 3 网站并建立与车辆的连接。选择右上角的连接状态图标，然后选择本地连接（车辆连接后，图标将变为绿色）





19. 选择 “Actions/Autodiag”，然后搜索 “Thermal”

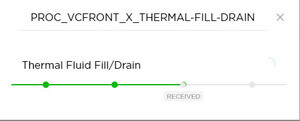

20. 选择 “Thermal Fluid Fill/Drain”，点击 “Run”，然后等待例行程序完成
    注

    完成后，选择窗口右上角的“X”关闭；对于与空调相关的维修，请验证所有膨胀阀都处于正确位置；对于所有与冷却液相关的维修，请验证车辆处于 Series 模式；“Thermal Fluid Fill/Drain”例行程序有 5 小时超时；例行程序将持续运行，不会结束





21. 从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接

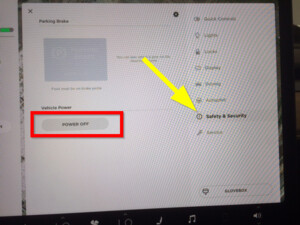

22. 在中央显示器上关闭车辆电源
    注

    操作如下：Controls > Safety & Security > Vehicle Power > Power Off

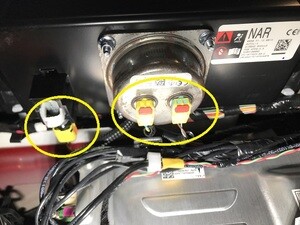

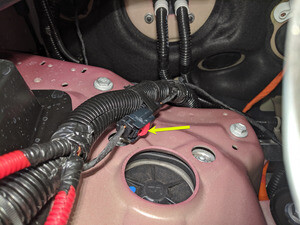

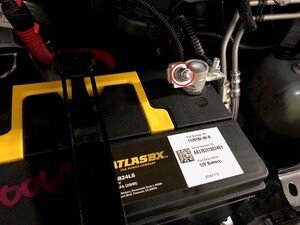

23. 断开 12V 负极端子和紧急响应回路
    注

    1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，确保所有电路完全放电

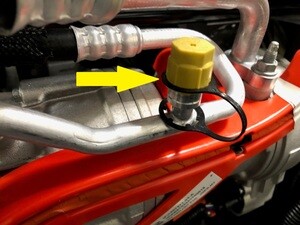

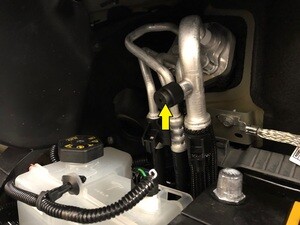

24. 从空调端口下部和上部拆下端口盖
    注

    2 个盖

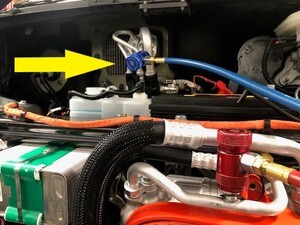

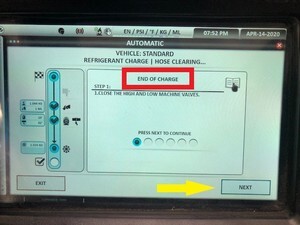

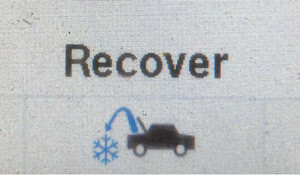

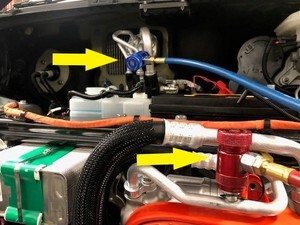

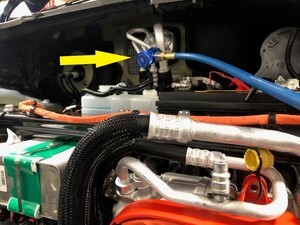

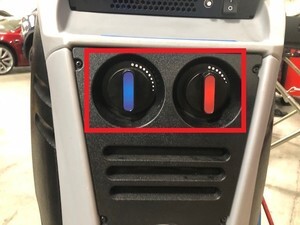

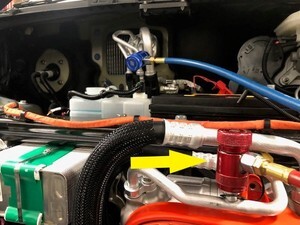

25. 将软管连接到车辆，然后执行空调回收
    注

    仅限维修时间；将耦合器连接到车辆；顺时针旋转打开耦合器；打开机器阀门；注意制冷剂和机油的回收量；如果排油量增加超过 30 毫升，请参考排油损失图。

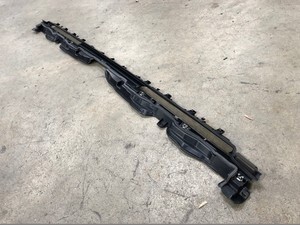

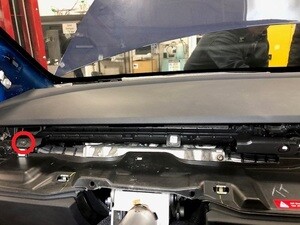

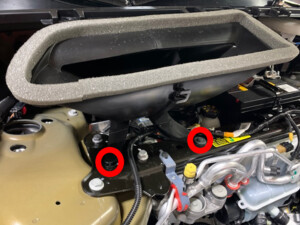

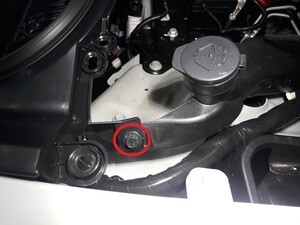

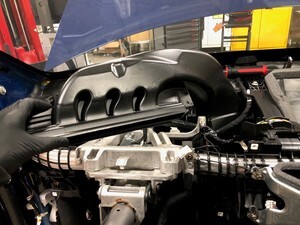

26. 拆卸新鲜空气进气槽
    注

    1 个螺栓，10 毫米，4 Nm，2 个卡子；1 个销；拆下螺栓；将销从温度系统横梁上小心撬下，然后从隔板螺柱上拆下

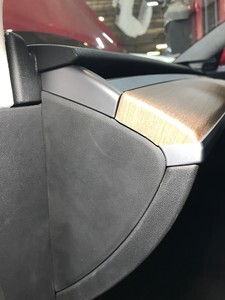

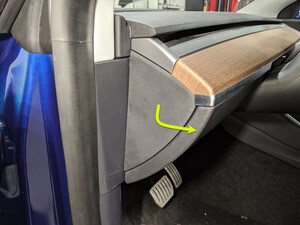

27. 拆卸仪表板左侧端盖
    注

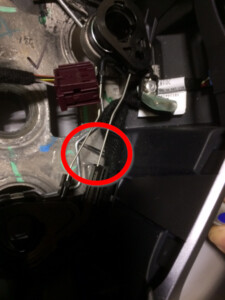

    3 个卡子

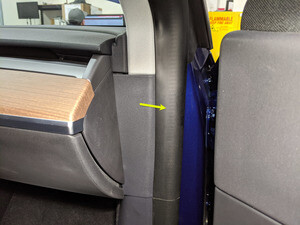

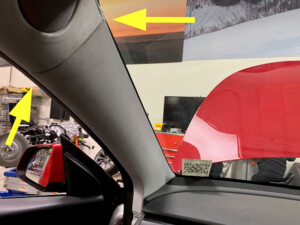

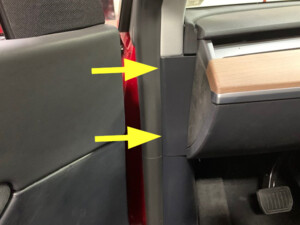

28. 拆卸左侧 A 柱中部总成
    注

    1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下

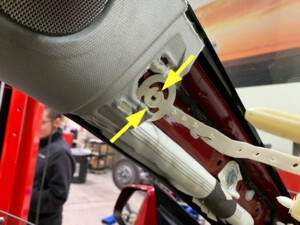

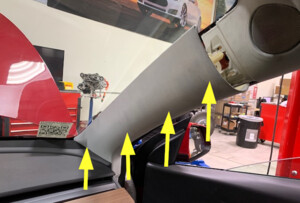

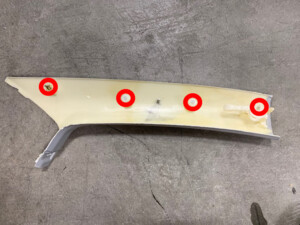

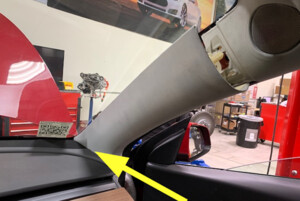

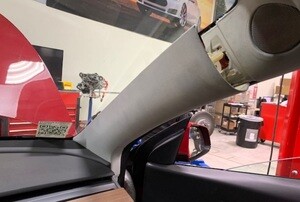

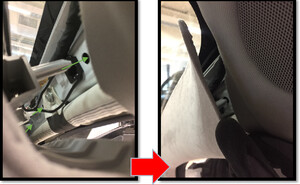

29. 拆卸左侧 A 柱上饰板
    注

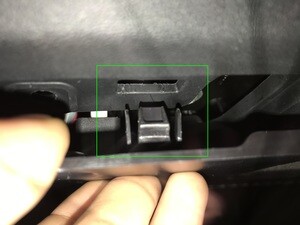

    3 个夹子；拉动 A 柱上部内侧；按下 2 个锁片以便将系带从车身侧拆下；然后向上拉动 A 柱上部，以便将其拆下









30. 拆下用于固定 A 柱 LH 下部饰板的夹子
    注

    1 个推拉式卡子

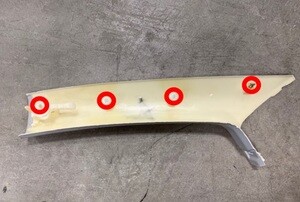

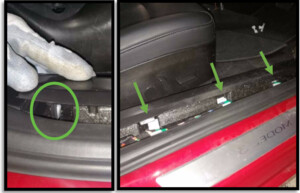

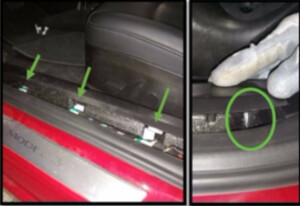

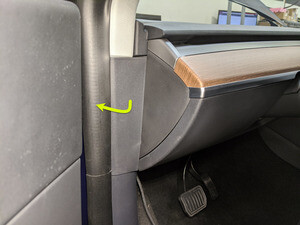

31. 拆卸左侧 A 柱下饰板
    注

    6 个夹子，2 个导片；向上拉动 A 柱后下部，松开夹子，然后向后拉动，松开饰板

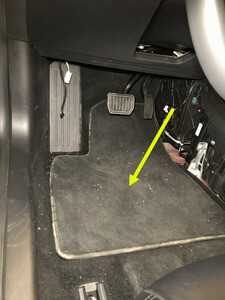

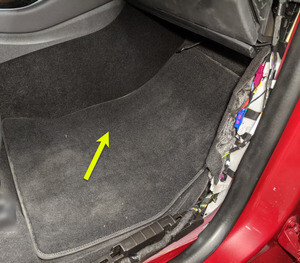

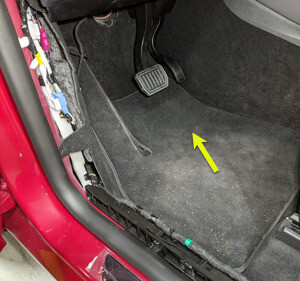

32. 拆下 LH 前脚垫



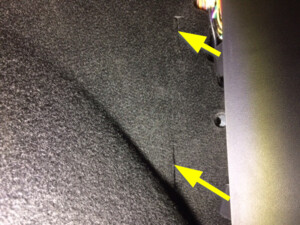

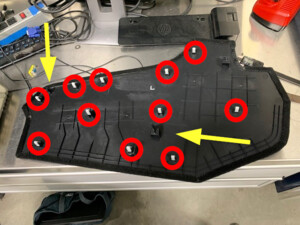

33. 拆卸中控台左侧面板处地毯
    注

    11 个夹子，2 个导销；使用饰板工具从顶部边缘开始松开上部夹子，然后拉动底部以便松开其余夹子；小心将面板径直拉出控制台，如若面板脱落，可能会损坏

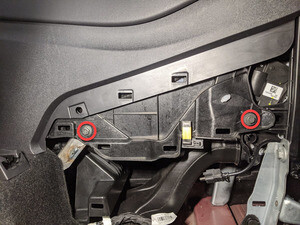

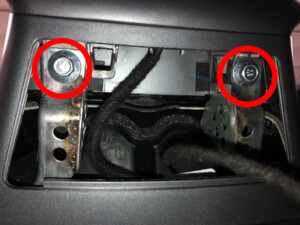

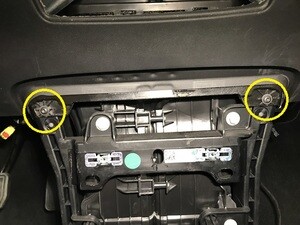

34. 拆卸中控台左前侧外部硬件
    注

    2 个螺栓，10 毫米，7 Nm

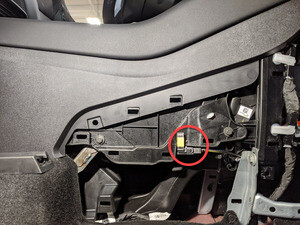

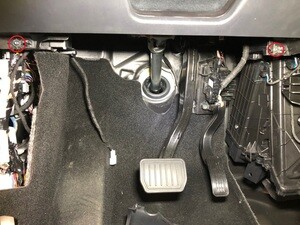

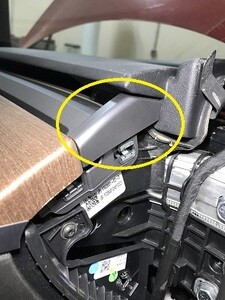

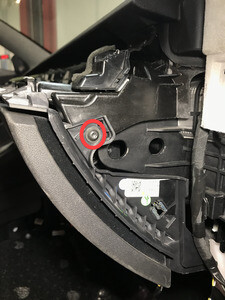

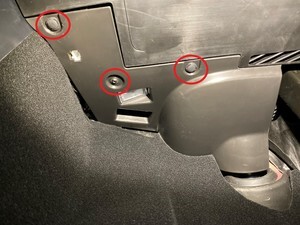

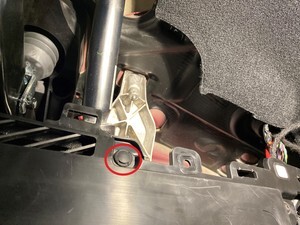

35. 拆卸用于固定左侧脚部空间盖板的螺钉和卡子

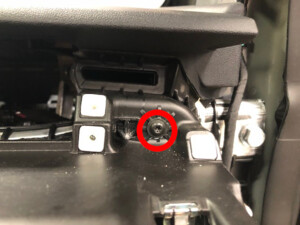

    注

    2 个推拉式卡子，1 个螺钉，T20，2.5 Nm



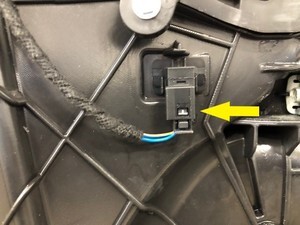

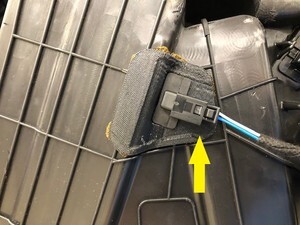

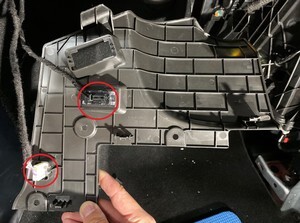

36. 从左侧脚部空间盖板上拆下连接器，然后将其从车辆上拆下
    注

    3 个锁片，1 个以太网连接器，1 个地面照明灯连接器

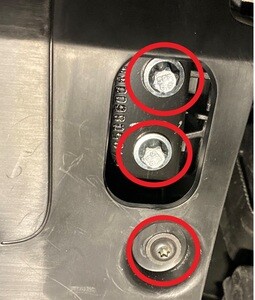

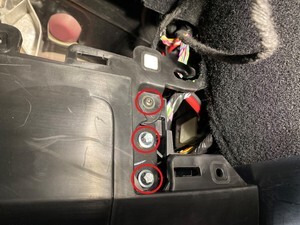

37. 拆卸将驾驶位膝部气囊固定到车辆的紧固件
    注

    2 个推拉式夹，2 个螺钉，T20，2 Nm，4 个耐落螺栓，E10，8 Nm；拆下后弃用；下降时需支撑膝部气囊；连接器/线束长度非常短

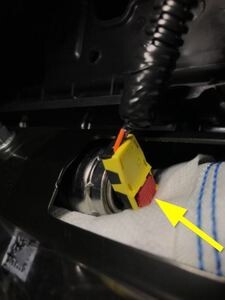

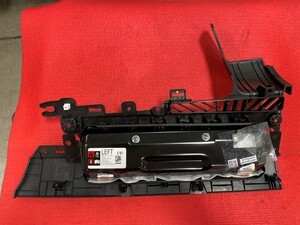

38. 断开驾驶位膝部气囊，将其从车辆上拆下
    注

    1 个连接器；松开锁片

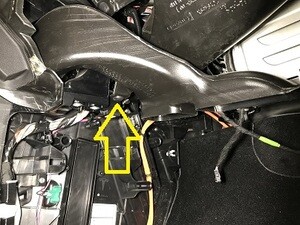

39. 从 HVAC 模块上拆下左侧脚部空间风管

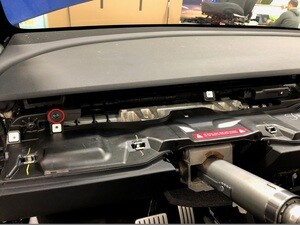

    注

    将 LH 脚部空间进气槽拉向车辆 LH 侧以便将其拆下

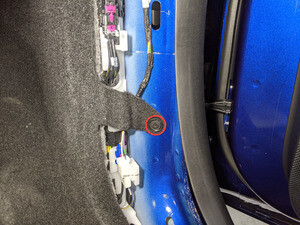

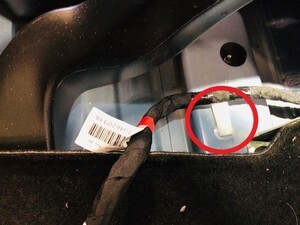

40. 拆下将座舱 LH 前毡毯固定到车身的夹子
    注

    1 个卡子



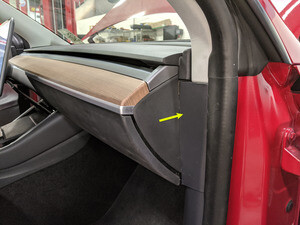

41. 拆卸仪表板右侧端盖

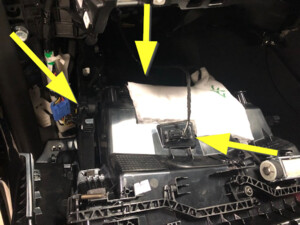

    注

    3 个卡子



42. 拆卸右侧 A 柱中部总成

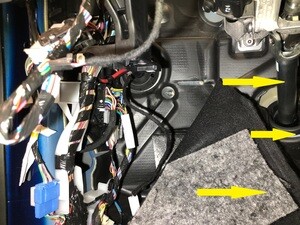

    注

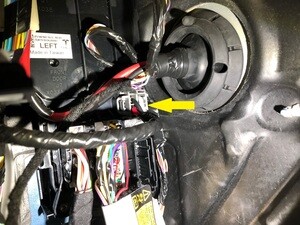

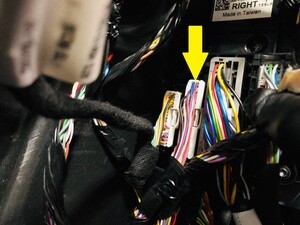

    1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下

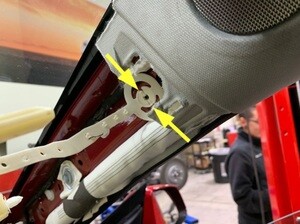

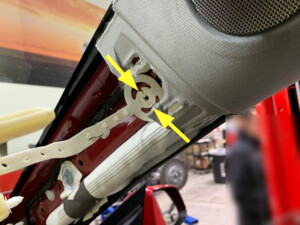

43. 拆卸右侧 A 柱上饰板
    注

    3 个卡子；拉动 A 柱上部内侧；扭动 3 个系带钩并将其拉出外壳后拆下；然后向上拉动 A 柱上部，以将其拆下









44. 拆下用于固定 A 柱 RH 下部饰板的夹子
    注

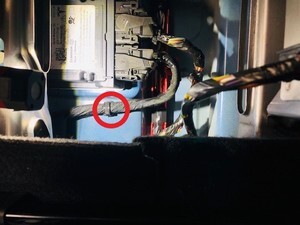

    1 个推拉式卡子



45. 拆卸右侧 A 柱下饰板
    注

    6 个夹子，2 个导片；向上拉动 A 柱后下部，松开夹子，然后向后拉动，松开饰板

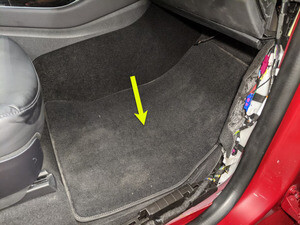

46. 拆卸右前脚垫

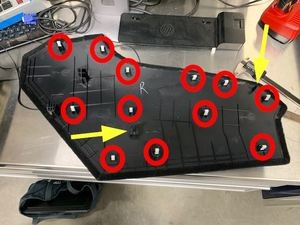

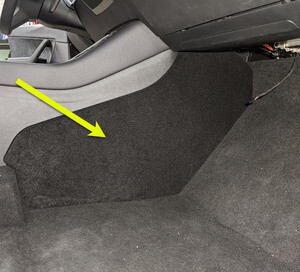

47. 拆卸中控台右侧面板处地毯
    注

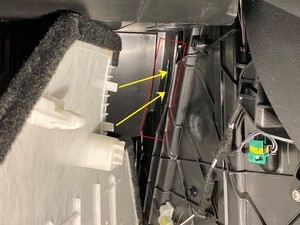

    12 个夹子，2 个定位销；使用饰板工具从顶部边缘开始松开上部夹子；拉动底部以便松开其余夹子；小心将面板径直拉出控制台，如若面板脱落，可能会损坏

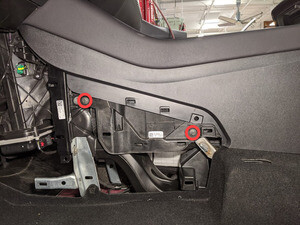

48. 拆卸中控台右前侧外部硬件
    注

    2 个螺栓，10 毫米，7 Nm



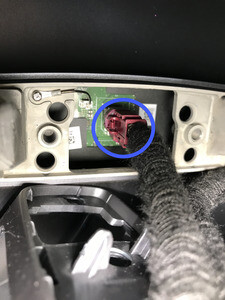

49. 断开中控台右前侧 USB 线束
    注

    1 个 USB 连接器

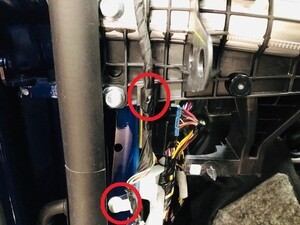

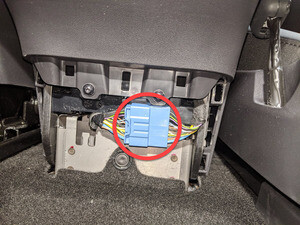

50. 断开中控台后部线束
    注

    1 个连接器

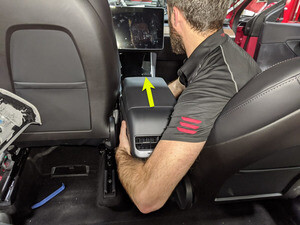

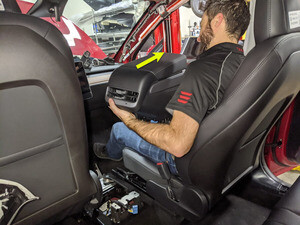

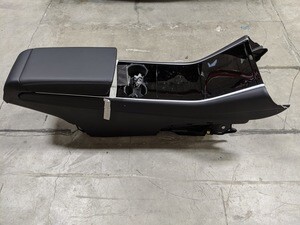

51. 将中控台从车辆上拆下
    注

    验证旋转盖处于关闭位置；建议请助手帮忙；向上倾斜中控台后部；向车辆后部拉动总成





52. 拆下固定右侧脚部空间总成的夹子
    注

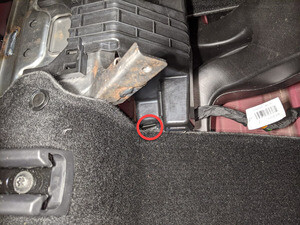

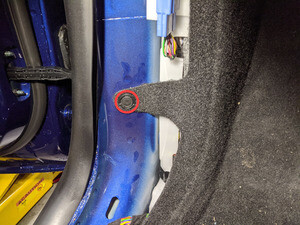

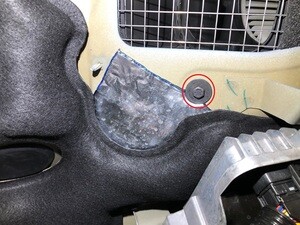

    4 个推拉式卡子

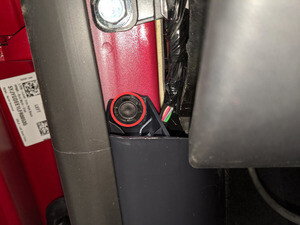

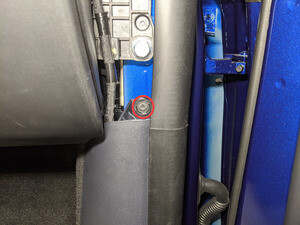

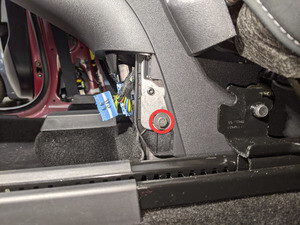

53. 断开 RH 脚部空间总成连接器，将其从车上拆下
    注

    2 个连接器



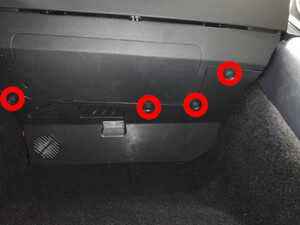

54. 拆卸将副驾位膝部气囊固定到车辆的紧固件
    注

    2 个螺钉，T20，2 Nm，1 个推拉式夹，4 个耐落螺栓，E10，8 Nm；拆下后弃用推拉式夹；降下时需支撑膝部气囊；连接器/线束长度非常短







55. 将副驾位膝部气囊从车上拆下
    注

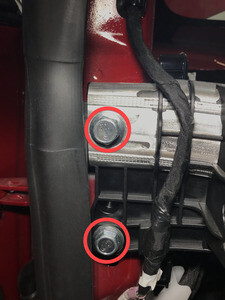

    1 个连接器；松开锁片



56. 拆下将座舱 RH 前毡毯固定到车身的夹子

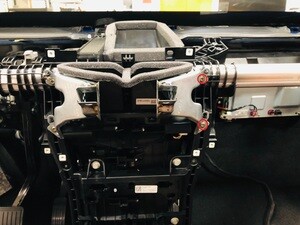

    注

    1 个卡子

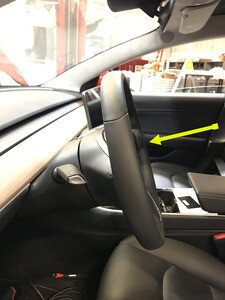

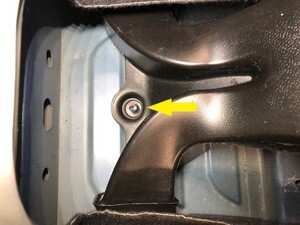

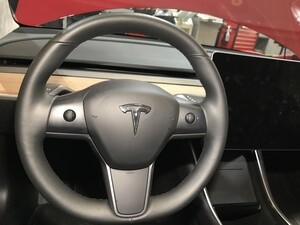

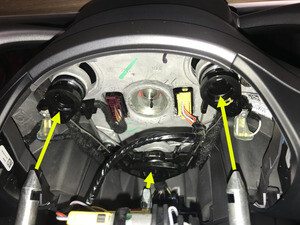

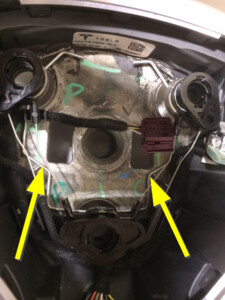

57. 松开将驾驶位安全气囊固定到方向盘的弹簧夹，然后将驾驶位安全气囊总成拉出方向盘
    注

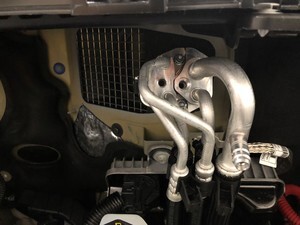

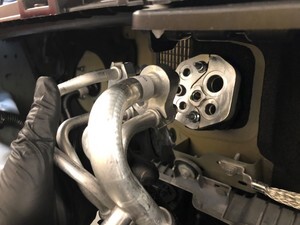

    1 个弹簧夹，3 个基线；同时从两个检修孔按压弹簧，以便将其松开。检修孔位于 4 点钟和 7 点钟方向

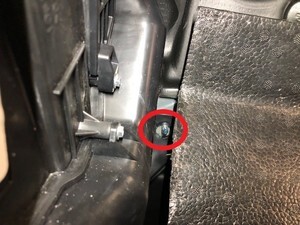

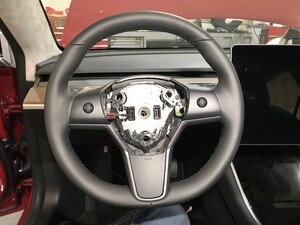

58. 断开驾驶位气囊连接器，拆下驾驶位气囊总成
    注

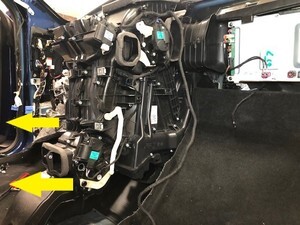

    1 个连接器，2 个锁片



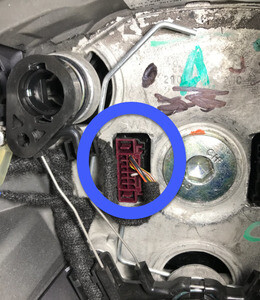

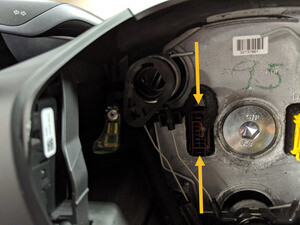

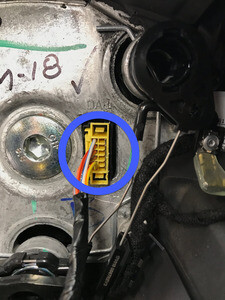

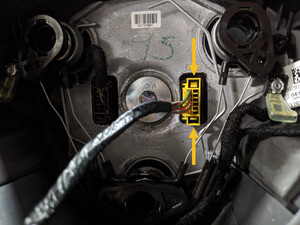

59. 断开方向盘连接器
    注

    1 个连接器，2 个锁片

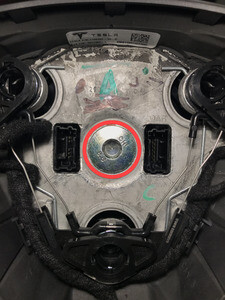

60. 拆卸将方向盘固定到转向柱的螺栓
    注

    1 个耐落螺栓，10毫米六角，80 Nm；拆下后弃用



61. 将方向盘从转向柱上拆下





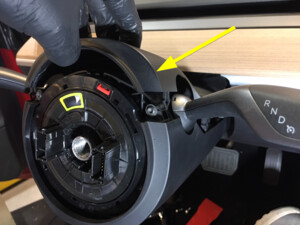

62. 向上拉动以便将转向柱上部护罩从下部护罩上松开
    注

    4 个卡子



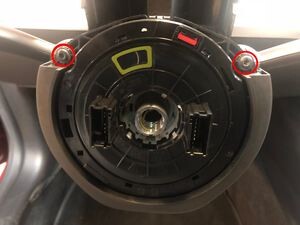

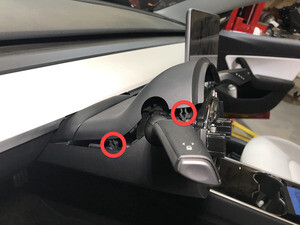

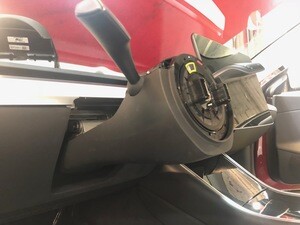

63. 拆下将下部护罩固定到转向柱的上部螺钉
    注

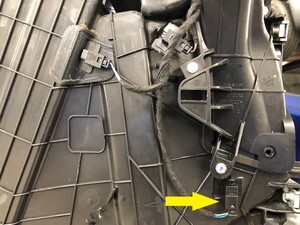

    2 个螺钉，T20，1.5 Nm



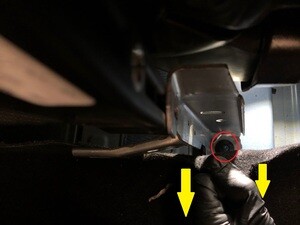

64. 拆下将下部护罩固定到转向柱的下部螺钉
    注

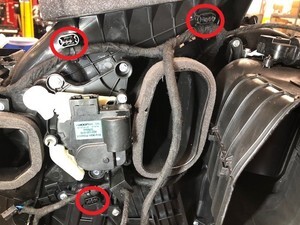

    1 个螺钉，T20，1.5 Nm

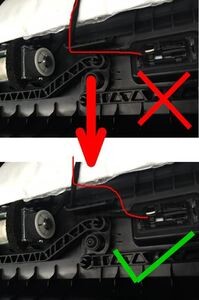

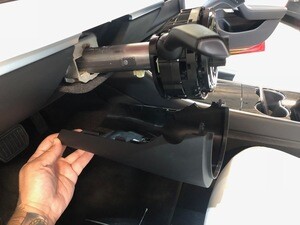

65. 将下部护罩从转向柱上拆下





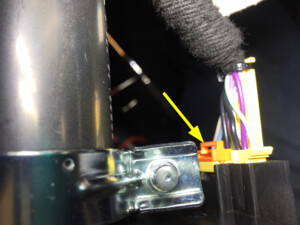

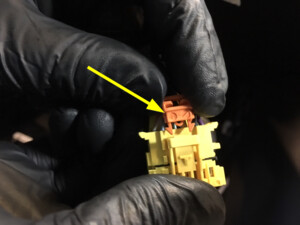

66. 断开转向柱控制模块总成连接器
    注

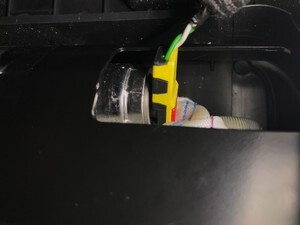

    1 个连接器；拆下连接器上的固定卡子，松开连接器，然后从连接器上拆下另一个已损坏的卡子；拆下固定卡子后弃用；原装固定卡子为黑色，更换用固定卡子为橙色

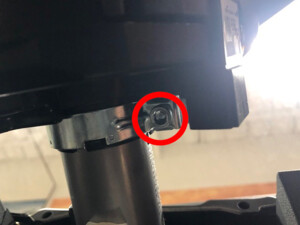

67. 拆下将 SCCM 固定到转向柱的螺栓
    注

    1 个螺栓，5 毫米内六角，9 Nm

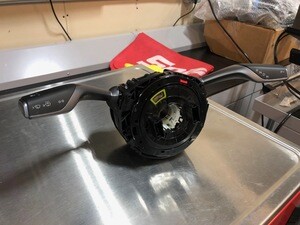

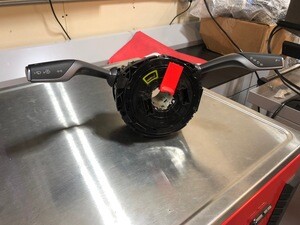

68. 将转向柱控制模块 (SCCM) 从转向柱上拆下

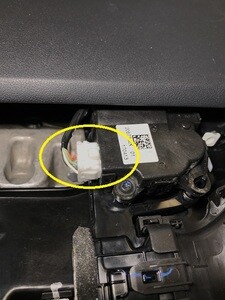

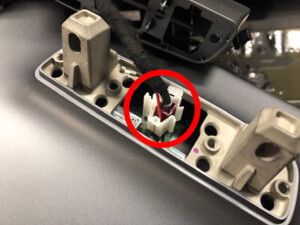

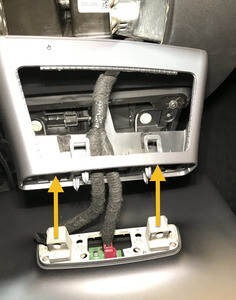

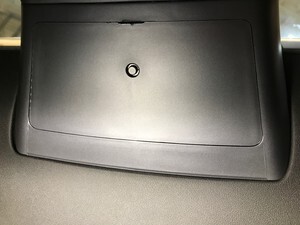

69. 从仪表板上松开仪表板检修板，然后断开温度传感器连接器
    注

    4 个夹子，4 个锁片，1 个连接器





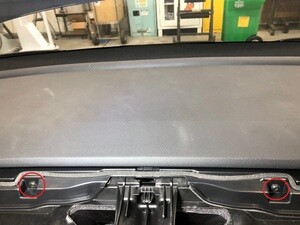

70. 拆下将中央显示器固定到仪表板支架的螺栓
    注

    2 个耐落螺栓，10mm，16 Nm；拆下后弃用；向车辆后部滑动以便将其拆下



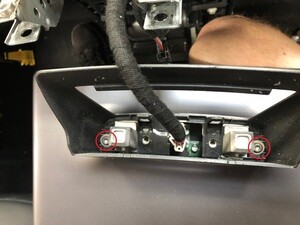

71. 拆下将外壳颈部固定到中央显示器上的螺栓，滑下显示器
    注

    2 个螺栓，T30，3 Nm





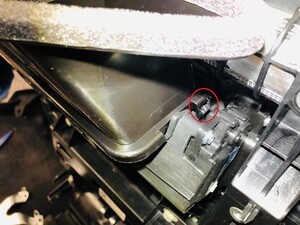

72. 从显示屏连接器上拆下固定夹
    注

    1 个卡子



73. 断开线束连接器和中央显示屏之间的连接
    注

    1 个连接器

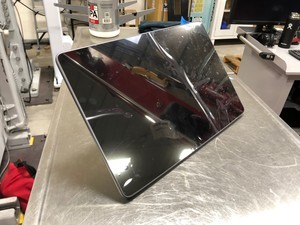

74. 将中央显示器从车上拆下

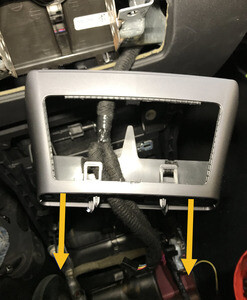

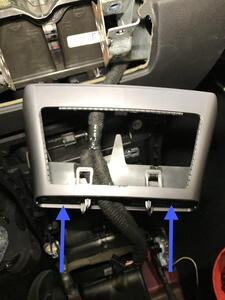

75. 将中央显示器支座外壳从车上拆下



76. 从主装饰总成上拆下左侧气波卡座盖
    注

    2 个卡子



77. 从主装饰总成上拆下右侧气波卡座盖
    注

    2 个卡子



78. 拆卸主装饰总成
    注

    15 个夹子，1 个中央夹子；按需更换固定夹

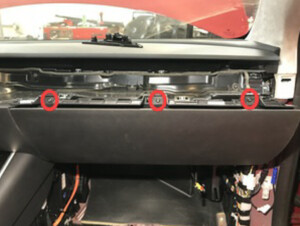

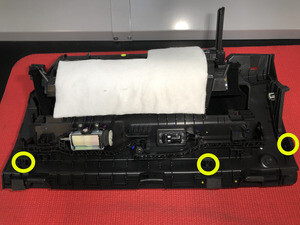

79. 拆卸将手套箱总成固定到仪表板支架的螺钉
    注

    6 个螺钉，T20，2.3 Nm







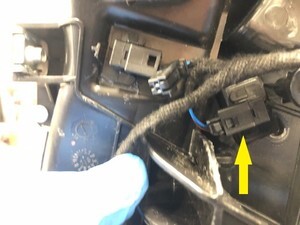

80. 断开手套箱总成连接器
    注

    3 个连接器



81. 从仪表板支架上拆下手套箱
    注

    3 个卡子



82. 拆下乘客位脚部空间通风槽
    注

    1 个推拉式卡子



83. 拆下 RH 仪表板气波槽
    注

    2 个推拉式卡子



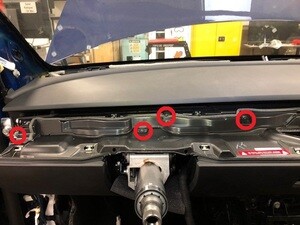

84. 拆卸固定仪表板眉饰左侧的螺钉
    注

    4 个螺钉，T20，2.3 Nm



85. 拆卸固定仪表板眉饰右侧的螺钉
    注

    4 个螺钉，T20，2.3 Nm



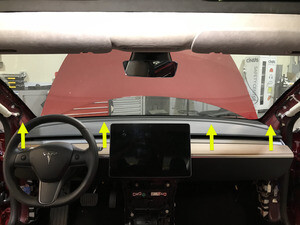

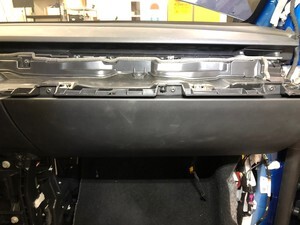

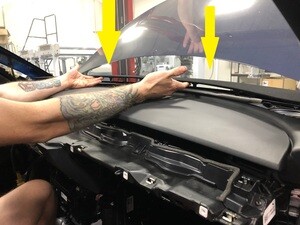

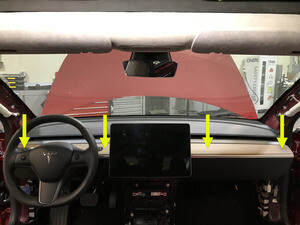

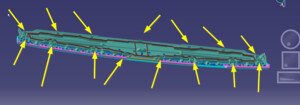

86. 从车上拆下仪表板眉饰
    注

    16 个夹子；需要稍微抬起垫片，以便插入饰板工具以及松开夹子；然后朝向车辆后部滑动仪表板眉饰



87. 拉出 RH 通风槽的 RH 侧，并从仪表板上拆下
    注

    1 个螺钉，T20，2.3 Nm



88. 断开线束连接器与 RH 通风槽的连接，然后拆下通风槽
    注

    1 个连接器



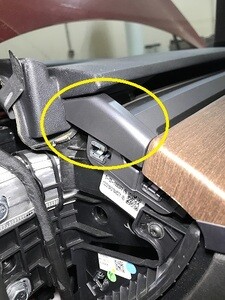

89. 拉出 LH 通风槽的 LH 侧，并从仪表板上拆下
    注

    1 个螺钉，T20，2.3 Nm



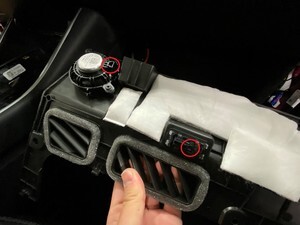

90. 断开线束连接器与 LH 通风槽的连接，然后拆下通风槽
    注

    1 个连接器

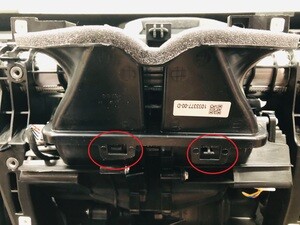

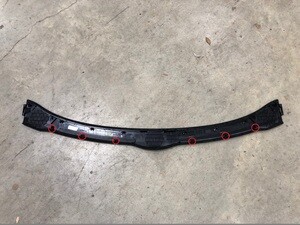

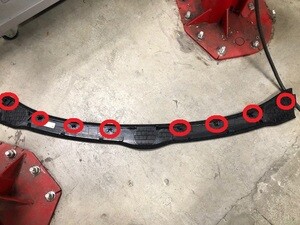

91. 松开用于固定除霜格栅的卡子
    注

    8 个卡子；更换所有已损坏的卡子



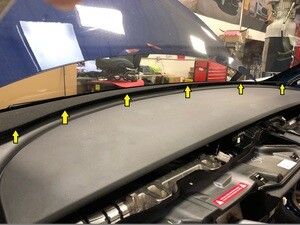

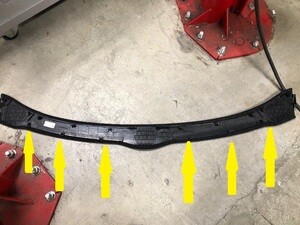

92. 向上转动除霜格栅后边缘，松开仪表板上的锁片
    注

    6 个锁片

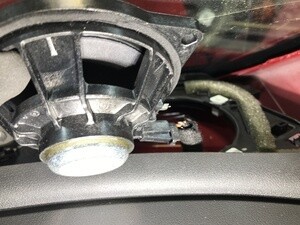

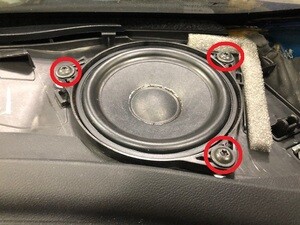

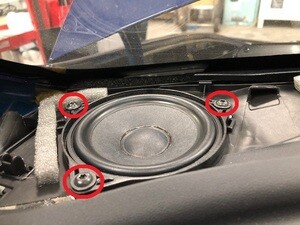

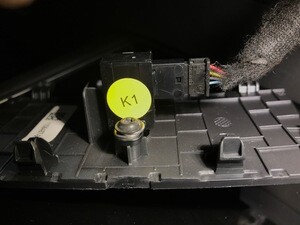

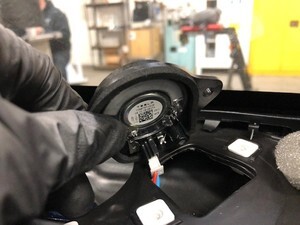

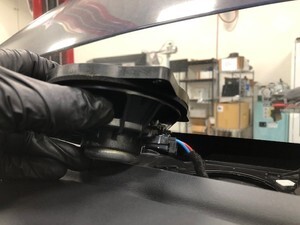

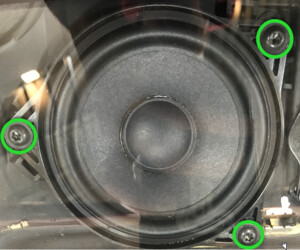

93. 拆卸将左扬声器固定到仪表板的螺钉，然后拆下扬声器
    注

    3 个螺钉，T20，2.3 Nm，1 个连接器





94. 拆卸将中间扬声器固定到仪表板的螺钉，然后拆下扬声器
    注

    3 个螺钉，T20，2.3 Nm，1 个连接器





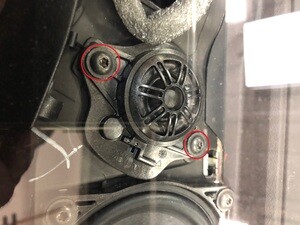

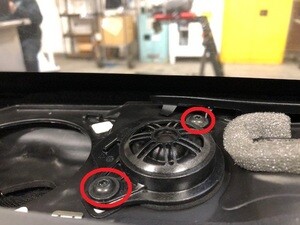

95. 拆卸将中间高频扬声器固定到仪表板的螺钉，然后拆下扬声器
    注

    2 个螺钉，T20，2.3 Nm，1 个连接器





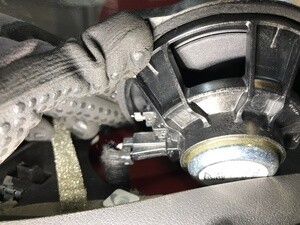

96. 拆卸将右扬声器固定到仪表板的螺钉，然后拆下扬声器
    注

    3 个螺钉，T20，2.3 Nm，1 个连接器





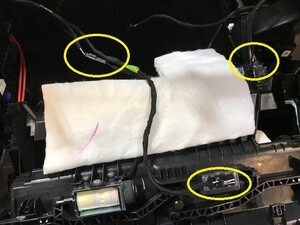

97. 断开副驾位气囊总成的连接器
    注

    3 个连接器，北美以外地区 2 个连接器

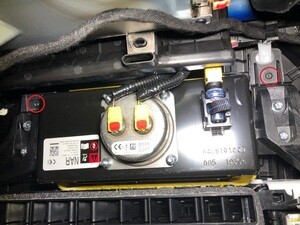

98. 拆卸将副驾位气囊总成固定到横梁的螺栓
    注

    4 个螺栓，E10 耐落螺栓，8 Nm；拆下后弃用



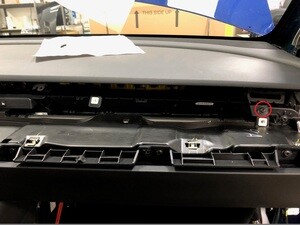

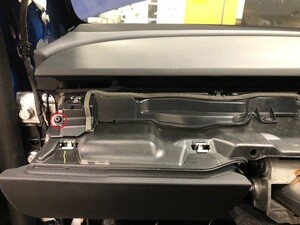

99. 拆下将仪表板支架 LH 侧固定到副驾位气囊附近的横梁上的螺钉
    注

    2 个螺钉，T20，2.3 Nm



100. 拆下将仪表板支架固定到 LH 下部横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



101. 拆下将仪表板支架固定到 LH 上部横梁的螺钉
     注

     1 个螺钉，T20，2.3 Nm



102. 拆下将仪表板支架固定到正下方横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



103. 拆下将仪表板支架固定到正上方横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



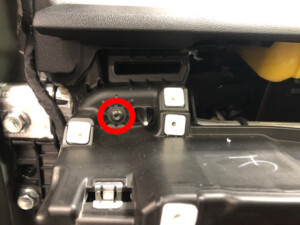

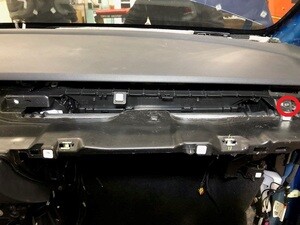

104. 拆下将仪表板支架固定到 RH 上部横梁的螺钉
     注

     1 个螺钉，T20，2.3 Nm



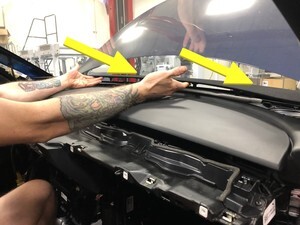

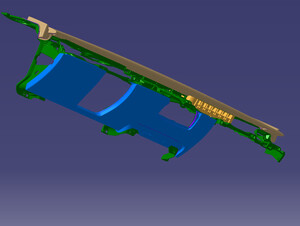

105. 将仪表板支架从横梁上拆下
     注

     建议请助手帮忙；小心清理夹在暖通空调总成正上方的线束；清理之后也有助于拆卸

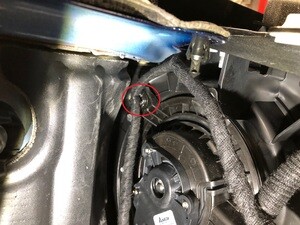

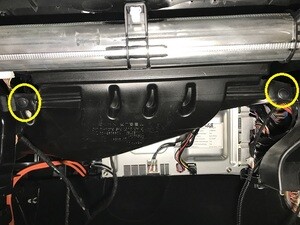

106. 拆卸将驾驶位风管固定到横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



107. 将驾驶位风管从 HVAC 总成上拆下

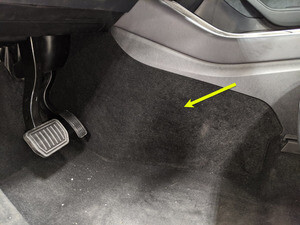

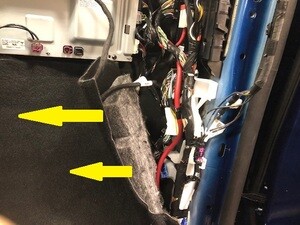

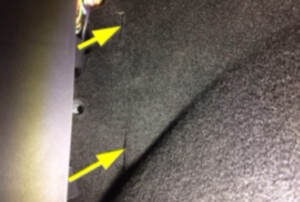

108. 部分拆下驾驶室左侧地毯



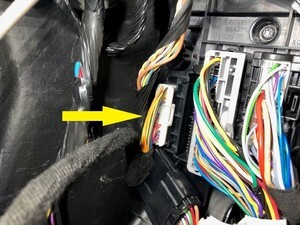

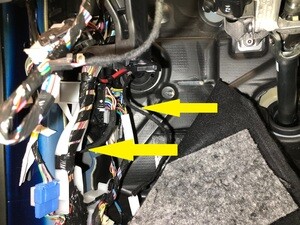

109. 将前围板连接器从左侧车身控制器上断开
     注

     1 个连接器



110. 将 HVAC 连接器从左侧车身控制器上断开
     注

     1 个连接器



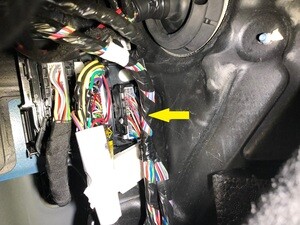

111. 断开连接器与电子转向柱的连接
     注

     1 个连接器



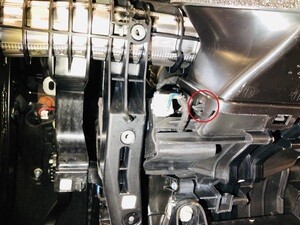

112. 松开位于鼓风电机总成上的仪表板线束夹
     注

     1 个线束夹

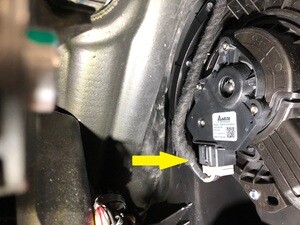

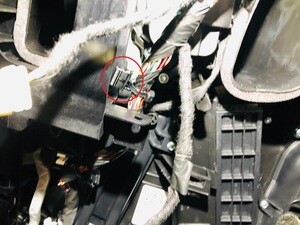

113. 断开鼓风电机总成上的连接器
     注

     1 个连接器



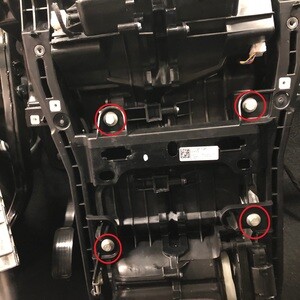

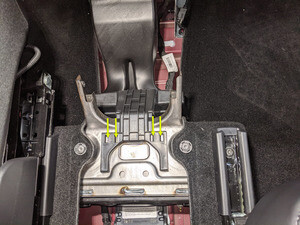

114. 拆下中控台支架
     注

     1 个夹子，4 个锁片；从升降器上取下锁片后，小心滑向车辆前部





115. 松开 RCM 旁边的夹子
     注

     1 个线束夹



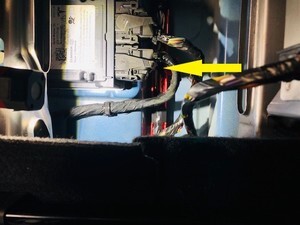

116. 断开位于 RCM 上的连接器
     注

     1 个连接器



117. 松开 RCM 旁边的仪表板线束夹
     注

     1 个线束夹；松开夹子上的内侧锁片，然后从车身上抬起



118. 松开车身靠近 RH 横梁支架处的仪表板线束夹
     注

     1 个线束夹



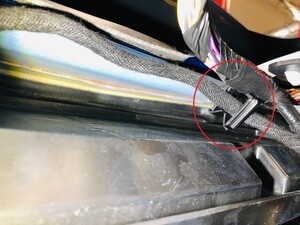

119. 松开横梁上的仪表板线束夹
     注

     1 个线束夹



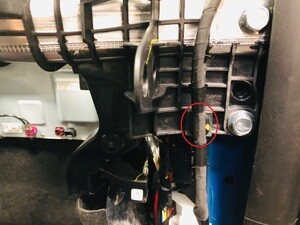

120. 松开 RH 下部导管热敏电阻旁边的仪表板线束夹
     注

     1 个线束夹



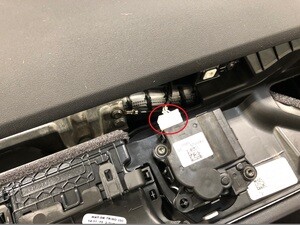

121. 松开 RH 上部模式执行机构旁边的仪表板线束夹
     注

     1 个线束夹



122. 将暖通空调线束与仪表板线束 RH 侧上方的仪表板线束支撑底座分离
     注

     2 个支撑底座，第一个支撑底座位于暖通空调总成的 RH 侧，第二个支撑底座位于右侧车身控制器旁边

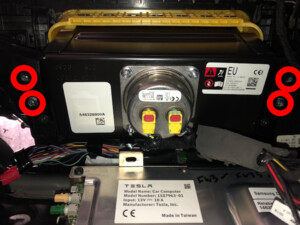

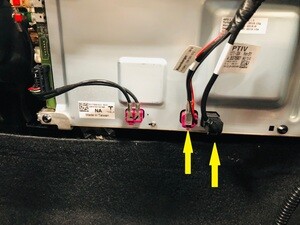

123. 断开车载电脑上的连接器
     注

     2 个连接器



124. 部分拆下右侧地毯



125. 将前围板线束连接器从右侧车身控制器上断开
     注

     1 个连接器



126. 松开横梁右侧的夹子
     注

     1 个线束夹



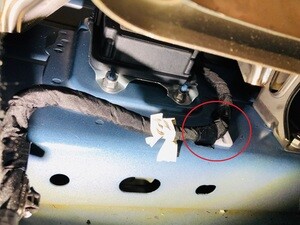

127. 松开车身 A 柱 RH 下部的夹子
     注

     1 个线束夹



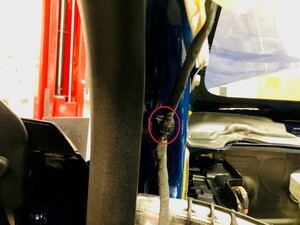

128. 松开车身 A 柱 LH 上部的顶蓬线束夹
     注

     1 个线束夹



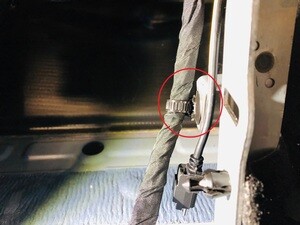

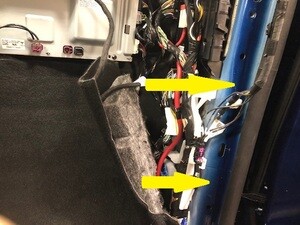

129. 松开 A 柱 LH 下部的顶蓬线束夹
     注

     2 个卡子



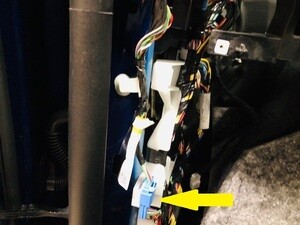

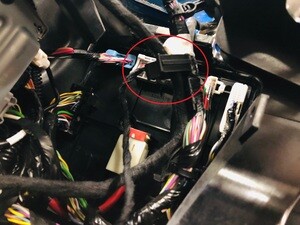

130. 断开位于 A 柱 LH 下部的顶蓬线束连接器
     注

     1 个连接器



131. 拆下 LH 触摸屏支架
     注

     2 个螺栓，T30，12 Nm



132. 拆下 RH 触摸屏支架
     注

     2 个螺栓，T30，12 Nm



133. 从暖通空调总成上拆下排放器导管适配器
     注

     4 个卡子

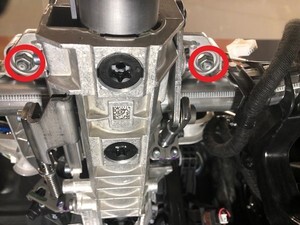

134. 拆下将上部转向柱固定到横梁的螺母
     注

     2 个螺母，13 毫米，15 Nm

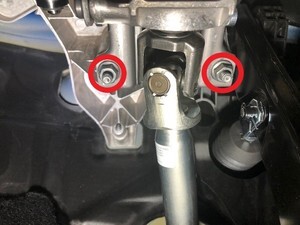

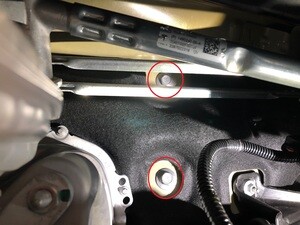

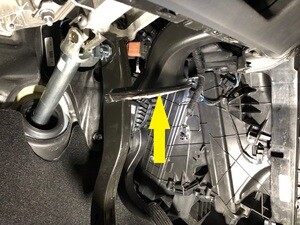

135. 拧下将下部转向柱固定到横梁的螺母，然后小心拆下转向柱
     注

     2 个螺母，13 毫米，15 Nm



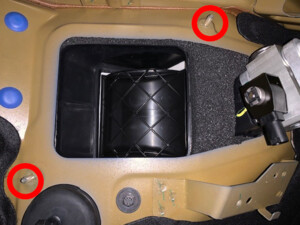

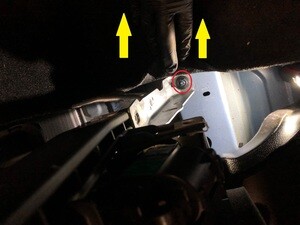

136. 拆卸将横梁固定到隔板左侧的螺栓
     注

     2 个螺栓，13 毫米，25 Nm



137. 拆下将毡毯固定到 LH 横梁支架的夹子
     注

     1 个卡子

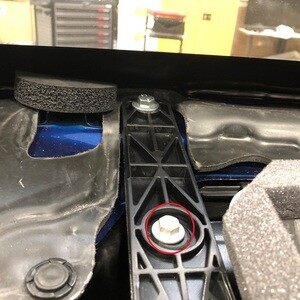

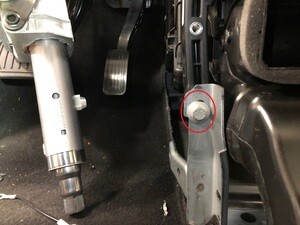

138. 拆下将 LH 横梁支架固定到横梁的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



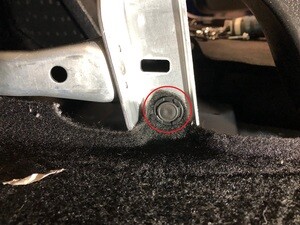

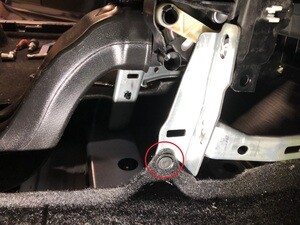

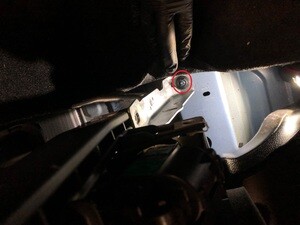

139. 拧下将 LH 横梁支架固定到车身的螺母，然后拆下 LH 横梁支架
     注

     1 个螺母，13 毫米，25 Nm；略微向车辆 LH 侧拉 LH 毡毯；拆卸期间，记下横梁支架的朝向



140. 拆下将毡毯固定到 RH 横梁支架的夹子
     注

     1 个卡子



141. 拆下将 RH 横梁支架固定到横梁的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



142. 拧下将 RH 横梁支架固定到车身的螺母，然后拆下 RH 横梁支架
     注

     1 个螺母，13 毫米，25 Nm；略微向车辆 RH 侧拉 RH 毡毯；拆卸期间，记下横梁支架的朝向

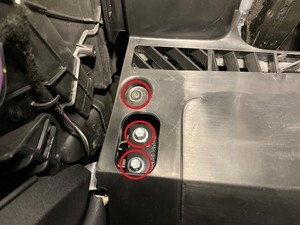

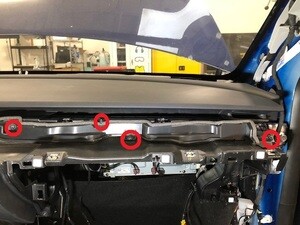

143. 拆下将横梁固定到暖通空调总成的螺栓
     注

     4 个螺栓，10 毫米，5.5 Nm



144. 在暖通空调总成 LH 上方，拆下将横梁固定到暖通空调总成的螺栓
     注

     1 个螺栓。10 毫米，5.5 Nm



145. 拆下将横梁固定到上部整流罩的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



146. 拆下将横梁固定到车身 LH 侧的螺栓
     注

     2 个螺栓，15 毫米，29 Nm



147. 拆下将横梁固定到车身 RH 侧的螺栓
     注

     2 个螺栓，15 毫米，29 Nm



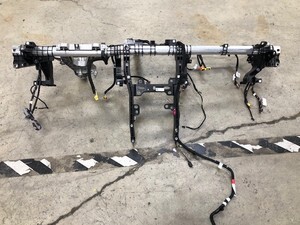

148. 从车上拆下横梁
     注

     建议请助手帮忙



149. 断开暖通空调连接器与右侧车辆控制器的连接
     注

     1 个连接器



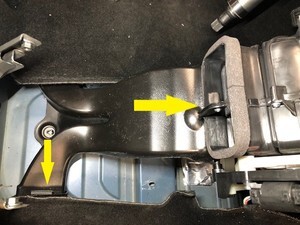

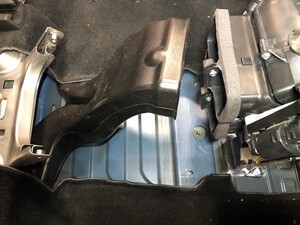

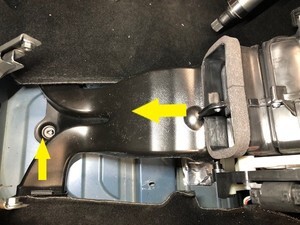

150. 从位于 LH 和 RH 座椅之间的螺柱上拆下底板导管
     注

     1 个螺柱



151. 将底板风管从 HVAC 总成上拆下，然后置于一旁





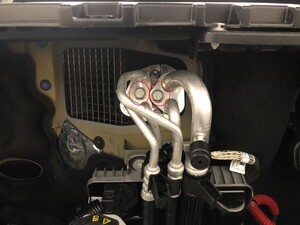

152. 从暖通空调总成上拆下空调歧管至暖通空调管路
     注

     2 个螺栓，13 毫米，22 Nm





153. 拆卸将 HVAC 总成固定到隔板右侧的螺栓
     注

     1 个螺栓，10 毫米，5.5 Nm



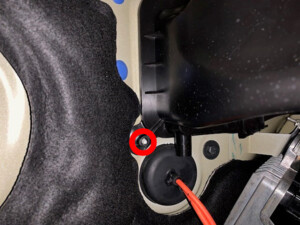

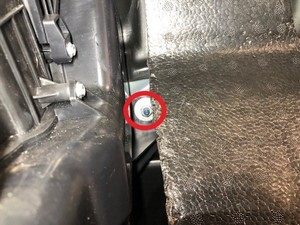

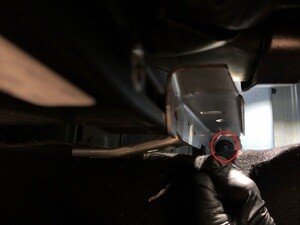

154. 拆卸将 HVAC 总成固定到 HVAC 总成右侧车身处的螺母
     注

     1 个螺母，10 毫米，5.5 Nm；略微向车辆 RH 侧移动 RH 毡毯和泡沫；建议请助手帮忙，支撑暖通空调总成

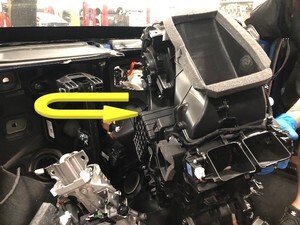

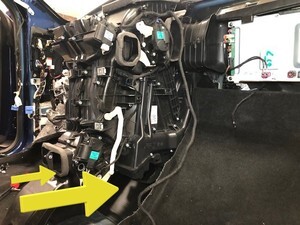

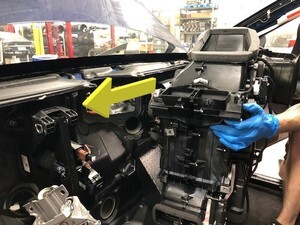

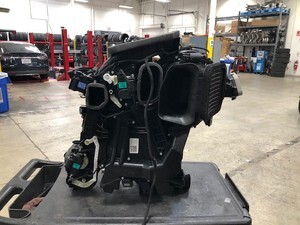

155. 将 HVAC 总成从车上拆下
     注

     朝向车辆后部拆下暖通空调总成；顺时针转动，并移出副驾位前车门；建议请助手帮忙

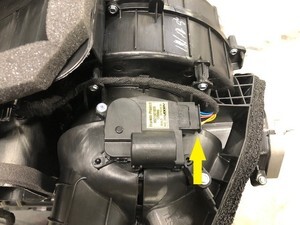

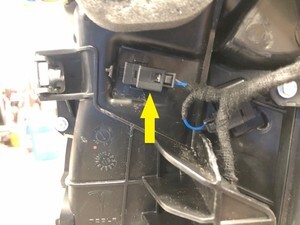

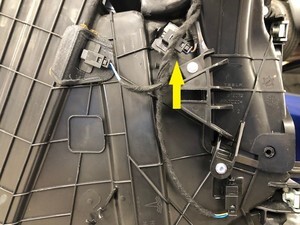

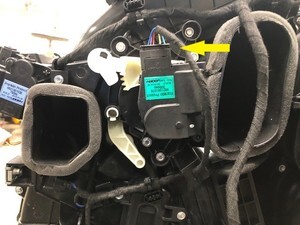

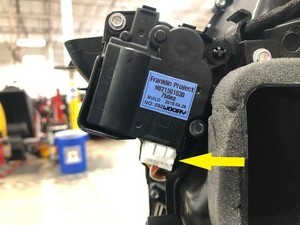

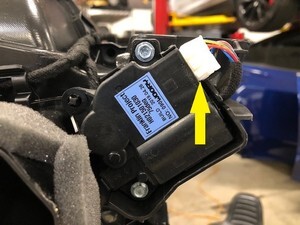

156. 断开进气执行机构连接器
     注

     1 个连接器



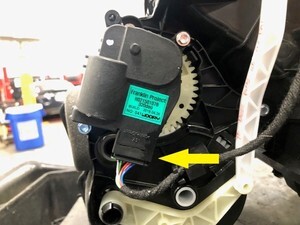

157. 断开上部模式执行机构连接器
     注

     1 个连接器



158. 断开 RH 上部导管热敏电阻连接器
     注

     1 个连接器



159. 断开 RH 下部导管热敏电阻连接器
     注

     1 个连接器



160. 断开下部模式执行机构连接器
     注

     1 个连接器



161. 断开 RH 排气执行机构连接器
     注

     1 个连接器



162. 断开 LH 排气执行机构连接器
     注

     1 个连接器



163. 断开 LH 蒸发器热敏电阻连接器
     注

     1 个连接器





164. 断开 LH 上部导管热敏电阻连接器
     注

     1 个连接器





165. 断开 LH 下部导管热敏电阻连接器
     注

     1 个连接器





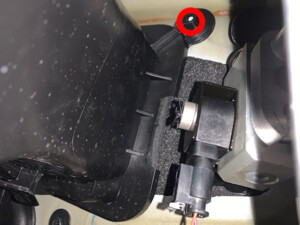

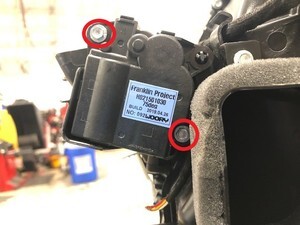

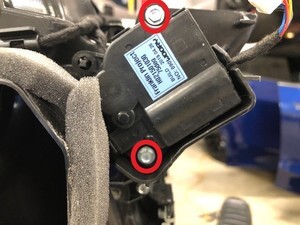

166. 拆下将 LH 排气执行机构固定到暖通空调总成的螺栓
     注

     2 个螺栓，6 毫米，2.3 Nm



167. 拆下将 RH 排气执行机构固定到暖通空调总成的螺栓
     注

     2 个螺栓，6 毫米，2.3 Nm



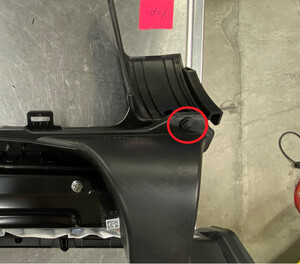

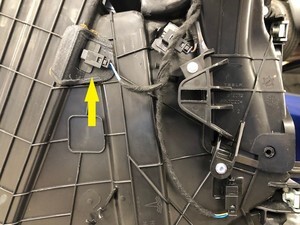

168. 松开暖通空调总成 RH 侧的夹子
     注

     3 个夹子



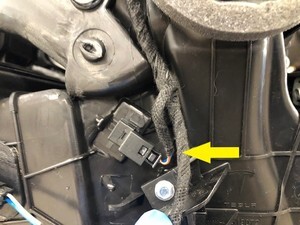

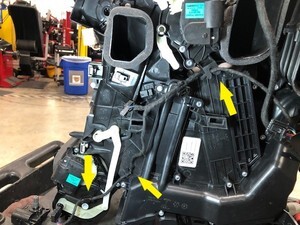

169. 松开 RH 支撑锁片上的暖通空调线束

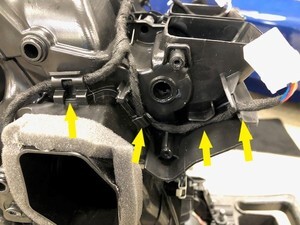

     注

     3 个支撑锁片



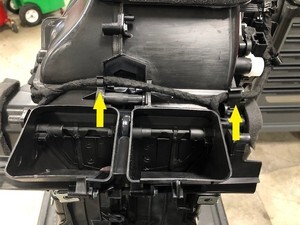

170. 松开上部支撑锁片上的暖通空调线束
     注

     2 个支撑锁片

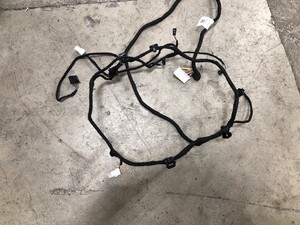

171. 从 LH 支撑锁片上松开暖通空调线束，然后从暖通空调总成上拆下暖通空调线束
     注

     4 个支撑锁片





172. 将暖通空调线束放置在暖通空调总成上，然后连接 LH 蒸发器热敏电阻
     注

     1 个连接器





173. 连接 LH 上部导管热敏电阻连接器
     注

     1 个连接器





174. 连接 LH 下部导管热敏电阻连接器
     注

     1 个连接器





175. 将暖通空调线束安装到 LH 支撑锁片中
     注

     4 个支撑锁片



176. 将暖通空调线束安装到上部支撑锁片中
     注

     2 个支撑锁片



177. 连接下部模式执行机构连接器
     注

     1 个连接器



178. 连接上部模式执行机构连接器
     注

     1 个连接器



179. 连接进气执行机构连接器
     注

     1 个连接器



180. 连接 RH 下部导管热敏电阻连接器
     注

     1 个连接器



181. 连接 RH 上部导管热敏电阻连接器
     注

     1 个连接器



182. 安装暖通空调总成 RH 侧的夹子
     注

     3 个夹子



183. 将暖通空调线束安装到 RH 支撑锁片中
     注

     3 个支撑锁片



184. 安装将 LH 排气执行机构固定到暖通空调总成的螺栓
     注

     2 个螺栓，6 毫米，2.3 Nm



185. 安装将 RH 排气执行机构固定到暖通空调总成的螺栓
     注

     2 个螺栓，6 毫米，2.3 Nm



186. 连接 RH 排气执行机构连接器
     注

     1 个连接器



187. 连接 LH 排气执行机构连接器
     注

     1 个连接器



188. 将暖通空调总成安装到车上，然后将暖通空调总成放置在螺柱上
     注

     通过副驾位前车门安装暖通空调总成的前部，逆时针转动，朝向车辆前方安装









189. 安装将暖通空调总成固定到车身的螺母
     注

     1 个螺母，10 毫米，5.5 Nm；略微向车辆 RH 侧移动 RH 毡毯和泡沫



190. 安装将 HVAC 总成固定到隔板右侧的螺栓
     注

     1 个螺栓，10 毫米，5.5 Nm



191. 将底板风管安装到 HVAC 总成



192. 将底板导管安装到位于 LH 和 RH 座椅之间的螺柱上
     注

     1 个螺柱



193. 将暖通空调连接器连接到右侧车辆控制器
     注

     1 个连接器



194. 将空调歧管至暖通空调管路安装到 HVAC 总成
     注

     2 个螺栓，13 毫米，22 Nm

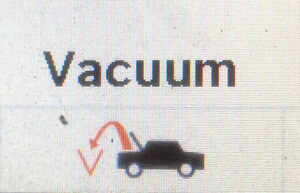

195. 执行空调真空测试
     注

     仅限维修时间；2 分钟泄漏测试，15 分钟真空测试



196. 将横梁安装到车上
     注

     建议请助手帮忙



197. 预装将横梁固定到车身 RH 侧的螺栓
     注

     2 个螺栓，15 毫米，29 Nm；后续步骤中紧固



198. 预装将横梁固定到车身 LH 侧的螺栓
     注

     2 个螺栓，15 毫米，29 Nm；后续步骤中紧固



199. 预装将横梁固定到上部整流罩的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



200. 在暖通空调总成上部 LH 侧预装将横梁固定到暖通空调总成的螺栓
     注

     1 个螺栓，10 毫米，5.5 Nm



201. 在暖通空调总成前部预装将横梁固定到暖通空调总成的螺栓
     注

     4 个螺栓，10 毫米，5.5 Nm



202. 安装 RH 横梁支架，预装将 RH 横梁支架固定到车身的螺母
     注

     1 个螺母，13 毫米，25 Nm



203. 预装将 RH 横梁支架固定到横梁的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



204. 安装 LH 横梁支架，然后预装将 LH 横梁支架固定到车身的螺母
     注

     1 个螺母，13 毫米，25 Nm



205. 预装将 LH 横梁支架固定到横梁的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



206. 安装将横梁固定到隔板左侧的螺栓
     注

     2 个螺栓，13 毫米，25 Nm



207. 拧紧将 LH 横梁支架固定到横梁的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



208. 紧固将左侧横梁支架固定到车身的螺母
     注

     1 个螺母，13 毫米，25 Nm



209. 安装将毡毯固定到 LH 横梁支架的夹子
     注

     1 个卡子



210. 拧紧将 RH 横梁支架固定到横梁的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



211. 拧紧将 RH 横梁固定到车身的螺母
     注

     1 个螺母，13 毫米，25 Nm



212. 安装将毡毯固定到 RH 横梁支架的夹子
     注

     1 个卡子



213. 拧紧将横梁固定到暖通空调总成的螺栓
     注

     4 个螺栓，10 毫米，5.5 Nm



214. 拧紧将横梁固定到暖通空调总成的螺栓
     注

     1 个螺栓，10 毫米，5.5 Nm



215. 拧紧将横梁固定到上部整流罩的螺栓
     注

     1 个螺栓，13 毫米，25 Nm



216. 拧紧将横梁固定到车身 LH 侧的螺栓
     注

     2 个螺栓，15 毫米，29 Nm



217. 拧紧将横梁固定到车身 RH 侧的螺栓
     注

     2 个螺栓，15 毫米，29 Nm



218. 安装将下部转向柱固定到横梁的螺母
     注

     2 个螺母，13 毫米，15 Nm



219. 安装将上部转向柱固定到横梁的螺母
     注

     2 个螺母，13 毫米，15 Nm



220. 将排放器导管适配器安装到暖通空调总成
     注

     4 个卡子







221. 安装 RH 触摸屏支架
     注

     2 个螺栓，T30，12 Nm



222. 安装 LH 触摸屏支架
     注

     2 个螺栓，T30，12 Nm



223. 在 A 柱 LH 上部安装顶蓬线束夹
     注

     1 个卡子



224. 在 A 柱 LH 下部安装顶蓬线束夹
     注

     2 个卡子



225. 在 A 柱 LH 下部安装顶蓬线束连接器
     注

     1 个连接器



226. 在 A 柱 RH 下部安装夹子
     注

     1 个卡子



227. 安装横梁右侧的卡子



228. 将前围板线束连接器安装到右侧车身控制器
     注

     1 个连接器



229. 将右侧地毯移回原位

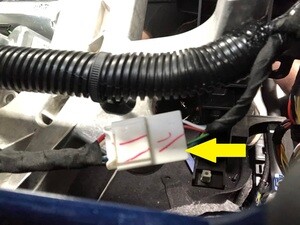

230. 将连接器安装到车载电脑
     注

     2 个连接器



231. 将暖通空调线束安装到仪表板线束 RH 侧的仪表板线束支撑底座上
     注

     2 个支撑底座，第一个支撑底座位于暖通空调总成的 RH 侧，第二个支撑底座位于右侧车身控制器旁边

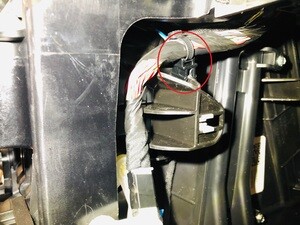

232. 将仪表板线束夹安装到 RH 上部模式执行机构旁边的暖通空调总成
     注

     1 个夹子



233. 将仪表板线束夹安装到 RH 下部导管热敏电阻旁边的暖通空调总成
     注

     1 个卡子



234. 将仪表板线束夹安装到横梁上
     注

     1 个卡子



235. 在车身靠近 RH 横梁支架处安装仪表板线束夹
     注

     1 个卡子



236. 安装中控台支架
     注

     1 个夹子，4 个锁片；朝向车辆后部滑动，然后锁定锁片

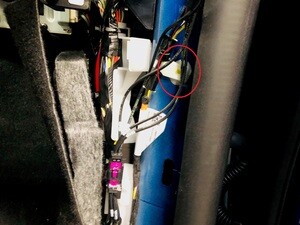

237. 在车身靠近 RCM 处安装仪表板线束夹
     注

     1 个卡子

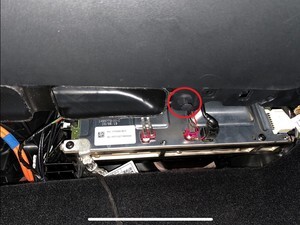

238. 连接 RCM 上的连接器
     注

     1 个连接器



239. 安装 RCM 旁边的夹子
     注

     1 个卡子

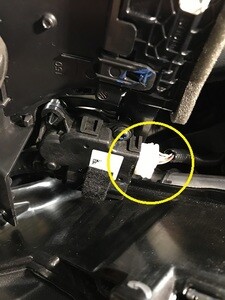

240. 将连接器连接到鼓风电机总成
     注

     1 个连接器



241. 安装位于鼓风电机总成上的仪表板线束夹
     注

     1 个卡子



242. 将连接器连接到电子转向柱上
     注

     1 个连接器



243. 将 HVAC 连接器连接到左侧车身控制器
     注

     1 个连接器



244. 将前围板连接器连接到左侧车身控制器
     注

     1 个连接器



245. 将驾驶室左侧地毯移回原位



246. 将驾驶位风管安装到 HVAC 总成



247. 安装将驾驶位风管固定到横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



248. 将仪表板支架安装到横梁上
     注

     建议请助手帮忙；小心清理夹在暖通空调总成正上方的线束；清理之后也有助于安装



249. 安装将仪表板支架固定到 RH 上部横梁的螺钉
     注

     1 个螺钉，T20，2.3 Nm



250. 安装将仪表板支架固定到正上方横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



251. 安装将仪表板支架固定到正下方横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



252. 安装将仪表板支架固定到 LH 上部横梁的螺钉
     注

     1 个螺钉，T20，2.3 Nm



253. 安装将仪表板支架固定到 LH 下部横梁的螺钉
     注

     2 个螺钉，T20，2.3 Nm



254. 安装将仪表板支架 RH 侧固定到副驾位气囊附近的横梁上的螺钉
     注

     2 个螺钉，T20，2.3 Nm



255. 将副驾位气囊安装到仪表板支架，固定螺栓
     注

     4 个螺纹胶螺栓，E10，8 Nm；安装新的螺纹胶螺栓



256. 安装副驾位气囊的连接器
     注

     3 个连接器，北美以外地区 2 个连接器



257. 将右扬声器安装到仪表板支架
     注

     3 个螺钉，T20，2.3 Nm，1 个连接器





258. 将中间高频扬声器安装到仪表板支架
     注

     2 个螺钉，T20，2.3 Nm，1 个连接器



259. 将中间扬声器安装到仪表板
     注

     3 个螺钉，T20，2.3 Nm，1 个连接器



260. 将左扬声器安装到仪表板支架
     注

     3 个螺钉，T20，2.3 Nm，1 个连接器





261. 将除霜格栅和下部锁片放置到仪表板上
     注

     6 个锁片





262. 紧固用于固定除霜格栅的卡子
     注

     8 个卡子





263. 将 LH 通风槽放置在仪表板中，然后连接线束连接器
     注

     1 个连接器



264. 将 LH 通风槽安装到仪表板中
     注

     1 个螺钉，T20，2.3 Nm



265. 将 RH 通风槽放置在仪表板中，然后连接线束连接器
     注

     1 个连接器



266. 将 RH 通风槽右侧安装到仪表板中
     注

     1 个螺钉，T20，2.3 Nm



267. 将仪表板眉饰安装到车上
     注

     16 个夹子；需要略微抬起顶垫，将仪表板眉饰滑入位



268. 安装固定仪表板眉饰右侧的螺钉
     注

     4 个螺钉，T20，2.3 Nm



269. 安装固定仪表板眉饰左侧的螺钉
     注

     4 个螺钉，T20，2.3 Nm



270. 安装 RH 仪表板气波槽
     注

     2 个推拉式卡子



271. 安装副驾位脚部空间通风槽
     注

     1 个推拉式卡子



272. 连接手套箱总成连接器
     注

     3 个连接器；重新布置路面照明灯线束，防止阻碍棘爪的移动





273. 将手套箱安装到仪表板支架上
     注

     3 个卡子





274. 安装将手套箱总成固定到仪表板支架的螺钉
     注

     6 个螺钉，T20，2.3 Nm







275. 安装主饰板总成
     注

     15 个卡子，1 个中间卡子





276. 将右侧气波边框盖安装到主饰板总成上
     注

     2 个卡子



277. 将左侧气波边框盖安装到主饰板总成上
     注

     2 个卡子



278. 将中央显示器支座外壳放置到车辆上



279. 将中央显示器放置到车辆上



280. 连接中央显示屏
     注

     1 个连接器



281. 将固定夹安装到中央显示屏连接器
     注

     1 个夹子



282. 滑下颈部外壳，然后安装将颈部外壳固定到中央显示器的螺栓
     注

     2 个螺栓，T30，3 Nm；





283. 将中央显示器安装到仪表板支架
     注

     2 个耐落螺栓，10 毫米，16 Nm；安装新 10 毫米耐落螺栓；滑向车前



284. 连接温度传感器连接器，将仪表板检修板安装到仪表板内
     注

     4 个夹子，4 个锁片，1 个连接器





285. 将转向柱控制模块 (SCCM) 安装到转向柱上



286. 安装将 SCCM 固定到转向柱的螺栓
     注

     1 个螺栓，5 毫米内六角，9 Nm

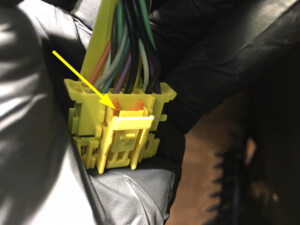

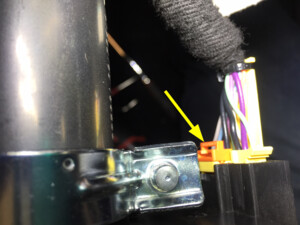

287. 连接转向柱控制模块 (SCCM) 总成连接器
     注

     1 个连接器；将新的橙色固定夹安装到连接器上，然后安装 SCCM 连接器；执行推拉测试，确保连接器稳妥固定





288. 将下部护罩安装到转向柱上





289. 安装将下部护罩固定到转向柱的下部螺钉
     注

     1 个螺钉，T20，1.5 Nm



290. 安装将下部护罩固定到转向柱的上部螺钉
     注

     2 个螺钉，T20，1.5 Nm



291. 对齐夹子，然后下压，以便将上部护罩安装到下部护罩
     注

     4 个卡子



292. 将方向盘对准转向柱放置以备安装
     注

     方向盘和转向柱已就位





293. 安装将方向盘固定到转向柱的螺栓
     注

     1 个耐落螺栓，10 毫米六角，80 Nm；安装新耐落螺栓



294. 连接方向盘连接器
     注

     1 个连接器



295. 连接驾驶位气囊连接器
     注

     1 个连接器；确保驾驶位气囊线束顺畅通过驾驶位气囊和喇叭机构的中间区域



296. 将驾驶位气囊总成固定到方向盘，验证其完全固定
     注

     3 个基线，1 个弹簧夹；在安装驾驶位气囊前，检查以确保下部喇叭支架完全固定到方向盘





297. 将副驾位膝部气囊安装到车上
     注

     1 个连接器；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊



298. 安装将副驾位膝部气囊固定到车辆的紧固件
     注

     4 个耐落螺栓，E10，8 Nm，2 个螺钉，T20，2 Nm，1 个耐落螺栓；安装新耐落螺栓







299. 连接 RH 脚部空间总成连接器
     注

     2 个连接器



300. 安装固定 RH 脚部空间总成的夹子
     注

     4 个推拉式卡子



301. 安装将座舱 RH 前毡毯固定到车身的夹子
     注

     1 个卡子



302. 将左侧脚部空间风管安装到 HVAC 模块



303. 连接驾驶位膝部气囊，然后将其安装到车辆上
     注

     1 个连接器；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊



304. 安装将驾驶位膝部气囊固定到车辆的紧固件
     注

     4 个耐落螺栓，E10，8 Nm；安装新耐落螺栓，2 个螺钉，T20，2 Nm，2 个耐落螺栓









305. 将连接器安装到左侧脚部空间盖板，并放置入位以备安装，将前部锁片固定到驾驶位气囊总成
     注

     3 个锁片，1 个以太网连接器，1 个地面照明灯连接器







306. 安装用于固定左侧脚部空间盖板的螺钉和卡子
     注

     1 个螺钉，T20，2.5 Nm，2 个推拉式卡子



307. 安装将座舱 LH 前毡毯固定到车身的夹子
     注

     1 个卡子



308. 将中控台安装到车辆上
     注

     建议寻求他人协助；向下倾斜中控台前部，将总成滑向车辆前部，将中控台后部倾斜入位



309. 将线束连接到中控台后部
     注

     1 个连接器



310. 连接中控台右前方的线束
     注

     1 个 USB 连接器

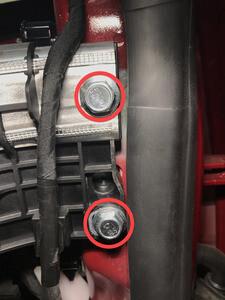

311. 将 RH 前外部硬件安装到中控台
     注

     2 个螺栓，10 毫米，7 Nm



312. 安装中控台右侧面板处地毯
     注

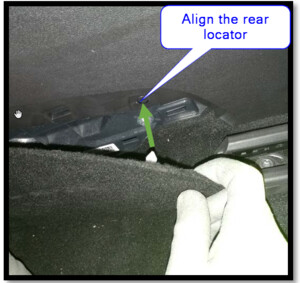

     12 个夹子，2 个定位销；放置侧面板，对齐前定位器，然后对齐后定位器；将侧面板推向控制台以便安装





313. 安装右前脚垫



314. 将 LH 前外部硬件安装到中控台
     注

     2 个螺栓，10 毫米，7 Nm

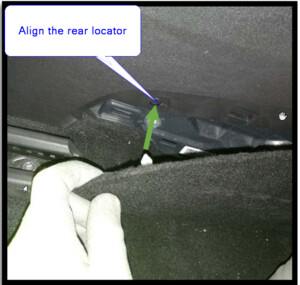

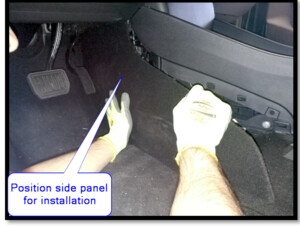

315. 安装中控台左侧面板处地毯
     注

     11 个夹子，2 个定位销；放置侧面板，将前部对齐前定位器，然后对齐后定位器；将侧面板推向控制台以便安装









316. 安装左前脚垫



317. 安装右侧 A 柱上饰板
     注

     3 个夹子，1 个系带；沿仪表板和扬声器格栅滑动饰板底部，将系带固定到车身侧；从底部开始向上放置夹子；将密封件拉过饰板









318. 安装右侧 A 柱下饰板
     注

     1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以便固定 B 柱下部





319. 安装用于固定 A 柱 RH 下部饰板的夹子
     注

     1 个卡子



320. 安装右侧 A 柱中部总成
     注

     1 个夹子，1 个锁片；对齐底部锁片，然后推动顶部夹子，完全就位中部 A 柱；确保密封件位于饰板顶部



321. 安装仪表板右侧端盖
     注

     3 个卡子



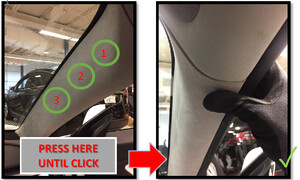

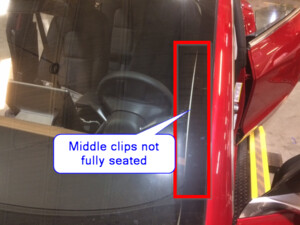

322. 安装左侧 A 柱上饰板
     注

     3 个卡子，1 个系带；如果已从车身侧拆下系带，请更换；将下部滑入位；将系带的 3 个固位钩安装到外壳上；然后对齐上部 3 个卡子；从上至下按压卡子；务必再次检查中部卡子，确认其完全就位







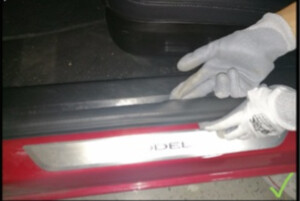

323. 安装 A 柱 LH 下部饰板
     注

     1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以便固定 B 柱下部







324. 安装用于固定 A 柱 LH 下部饰板的夹子
     注

     1 个推拉式卡子



325. 安装左侧 A 柱中部总成
     注

     1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使其完全就位于 A 柱中部；将密封件拉过饰板



326. 安装仪表板左侧端盖
     注

     3 个卡子



327. 从空调歧管至 HVAC 总成上拆下下方空调软管



328. 使用注油器将测量好的适量机油注回系统
     注

     根据计算得出的机油损耗量，为系统补充适当类型的新机油。请参阅 液体和容量 了解空调机油规格。如果回收期间排出的机油量超过 30 毫升，请参考排油损失图。



329. 将下方空调软管安装到空调歧管至 HVAC 总成



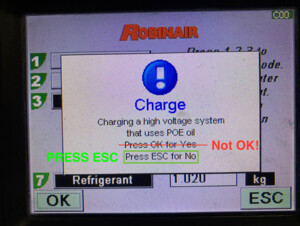

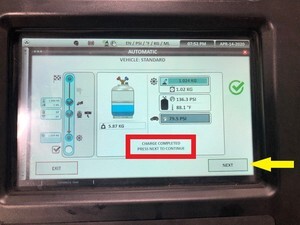

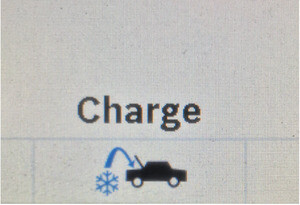

330. 执行空调制冷剂重新加注
     注

     重新加注制冷剂 1.02 千克（1020 克）；对于 Robinair 空调机，按下 ESC 键，点击 “NOT ACCEPT”，不接受清理残留机油的步骤；完成后，按下 “next” 开始“加注结束”流程







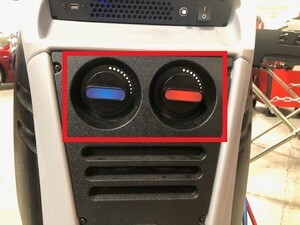

331. 执行“充注结束”流程的第 1 步
     注

     关闭高位和低位机器阀门，按下 “next” 以继续





332. 连接紧急响应回路和 12V 负极端子
     注

     1 个螺母，10 毫米，6 Nm，1 个连接器；首先连接紧急响应回路，然后再连接 12V 电池，以避免损坏汽车电脑





333. 使用 Toolbox 3.0 与车辆相连
     注

     车辆接口集成在驾驶员脚部空间罩中；打开 Toolbox 3 网站并建立与车辆的连接。选择右上角的连接状态图标，然后选择本地连接（车辆连接后，图标将变为绿色）





334. 选择 “Actions/Autodiag”，然后搜索 “commissioning”
335. 选择TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Toolbox: (link)via Service Mode: Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioning，点击 “Run”，然后等待例行程序完成。
     注

     如果进入“Thermal Drain/Fill”模式后，未能运行该例程，空调压缩机运行会被阻止；完成后，选择窗口右上角的“X”关闭

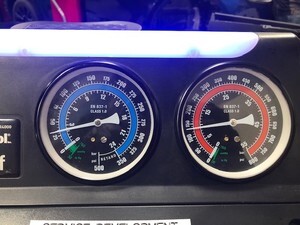

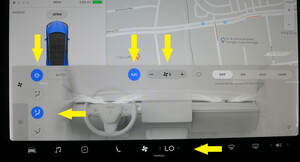

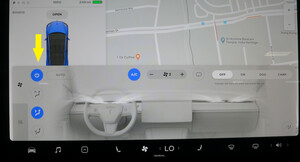

336. 继续执行“加注结束”流程的第 2-4 步，按空调机上显示的说明操作
     注

     开启空调；温度设置为“低”；开启“面板”模式；开启“新鲜空气”模式；鼓风机转速设置为 3；验证排放压力不超过 26 巴，吸气压力不低于 1.15 巴；关闭空调，稳定压力，拔下上方软管









337. 继续执行“加注结束”流程的第 5-6 步，按空调机上显示的说明操作
     注

     开启空调；温度设置为“低”；开启“面板”模式；开启“新鲜空气”模式；鼓风机转速设置为 3；将机器阀门转为“开”；稳定压力，从车辆上拆下下方软管；继续按空调机指南操作，清理空调软管







338. 安装空调端口盖
     注

     2 个盖





339. 选择 “Actions/Autodiag”，然后搜索 “HVAC”
340. 选择TEST-SELF_VCRIGHT_X_HVAC-PERFORMANCEvia Toolbox: (link)via Service Mode:
     • Thermal ➜ Actions ➜ Test HVAC Performance
     • Thermal ➜ Actions ➜ Test HVAC Performance
     ，点击 “Run”，然后等待例行程序完成。
     注

     完成后，点击窗口右上角的 “X” 关闭页面
341. 从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接



342. 将左前座椅向前移动



343. 将 LH 后外部硬件安装到中控台
     注

     1 个螺栓，10 毫米，7 Nm



344. 将右前座椅向前移动



345. 将 RH 后外部硬件安装到中控台
     注

     1 个螺栓，10 毫米，7 Nm



346. 安装控制台后侧下饰板
     注

     5 个卡子



347. 安装新鲜空气进气槽
     注

     1 个螺栓，10 毫米螺栓，4 Nm，2 个卡子，1 个销；将卡子放置在隔板螺柱上；固定温控棒









348. 将前备箱总成安装到车辆中
     注

     4 个夹子；更换损坏或丢失的夹子



349. 安装用于固定前备箱总成的紧固件
     注

     5 个螺栓，10 毫米，5 Nm





350. 安装维修盖板
     注

     3 个卡子，1 个连接器





351. 安装后挡板
     注

     14 个卡子；固定前备箱后围，防止其在接合前部卡子时弯曲





352. 关闭前备箱盖



353. 将右前座椅移回原位



354. 将左前座椅移回原位



355. 升起所有车窗



356. 关闭所有四个车门
     注

     关闭前需解锁后车门
