防撞罐 - 上 - 前 - LH（拆卸和更换）
校正代码
10012402 1.38 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 6 月 16 日：更新了将防撞罐固定到翼子板支架的紧固件的扭矩。
拆卸
- 打开左前车门，降下左前车窗。
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
-
拆下将前饰板顶部固定到车辆的螺栓。
4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
- 1/4 英寸标准棘轮
- 2 英寸加长件
-
Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
- 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
-

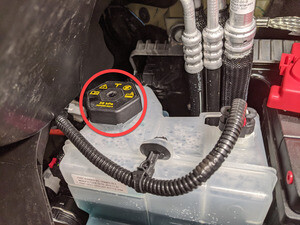

拆卸冷却液罐罐盖。
-
松开连接器锁，然后断开主动进气格栅电气连接器。
警告请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
-
将环境温度传感器盖从主动进气格栅上拆下，然后断开传感器电气连接器。
-
拆卸将前备箱储物单元加固支架固定到冷却风扇的螺栓，然后将支架向后滑动以留出间隙。
提示： 推荐使用以下工具：
- 外梅花套筒 Plus EP14
- 回旋头棘轮/回旋头扭矩扳手
- 3 英寸加长件
- 拆下前轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
- 拆下 LH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
-
松开将 LH 和 RH 前轮拱内衬前部固定到车辆的夹子 (x4)，然后将轮拱内衬放置一旁，以便执行以下步骤。
图 1. 左侧如图所示；右侧类似
-
拆卸将前饰板左角固定到翼子板的螺栓。
4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
- 1/4 英寸标准棘轮
-
Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
- 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
图 2. 左侧如图所示；右侧类似
- 拆卸右前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
-

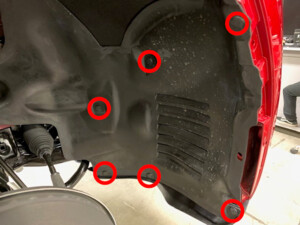

拆下将 RH 前轮拱内衬固定到前饰板的夹子 (x6)。
-
拆卸将前饰板右角固定到翼子板的螺栓。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 1/4 英寸标准棘轮
-
Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
- 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
图 3. 左侧如图所示；右侧类似
-
松开连接器锁，然后断开电气连接器与右轮罩中的前饰板之间的连接。
-
若有，则松开将电气线束固定到行人警示扬声器总成的夹子。
-
若有，则将锁片从连接器滑移开，然后向下按压锁片，以断开连接器与行人警示扬声器总成的连接。
-

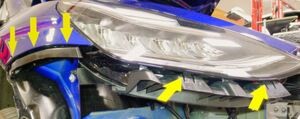

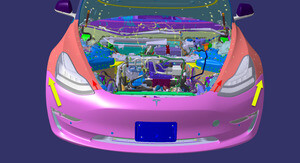

在助手的帮助下，松开前饰板的 LH 和 RH 侧，然后小心地向上拉饰板，将其从车上拆下。将饰板放在有垫板的平面上。
警告小心地松开将下部前照灯支架固定到前饰板的锁片，否则锁片会断掉。
图 4. 左侧如图所示；右侧类似
警告踝部止动爪的边角非常锋利，可能会造成人身伤害。图示为左侧踝部止动爪边角；右侧边角与之类似
- 完全升起车辆，然后将举升机降至锁止位。
- 在车辆 LH 前部下方放置一个冷却液排放容器。
-
松开将散热器入口软管固定到冷却风扇模块的夹子，断开软管，让冷却液排出，然后插接外螺纹接头和内螺纹接头。
- 在车辆 RH 前下方放置冷却液排放容器。
-
松开将散热器出口软管固定到冷却风扇模块的卡子，断开软管，等待冷却液排出，然后插接外螺纹接头和内螺纹接头。
-
断开冷却风扇模块连接器上的电气线束。
-
拆下将冷却风扇模块 LH 和 RH 下部固定到踝部止动爪的螺栓。
注在协助下，向上提起冷却风扇模块，以便拆下螺栓。提示： 推荐使用以下工具：
- 8 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
图 5. 左侧
图 6. 右侧
-
将冷却风扇模块总成从车上拆下。
-
拆卸前保险杠纵梁。请参阅保险杠梁 - 前（拆卸和更换）。
注从车上拆下保险杠梁总成后，无需从该总成上拆下 LH 和 RH 前保险杠碰撞加速计传感器或泡沫。
-

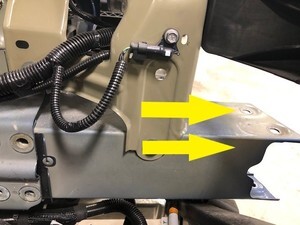

从 LH 防撞罐上松开夹子。
-
拆卸将左前上防撞罐固定到车辆的螺栓。
30 Nm (22.1 lbs-ft)提示： 推荐使用以下工具：- 13 毫米套筒
-

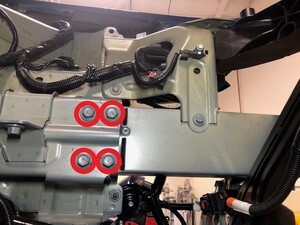

拆卸并弃置将左前上防撞罐固定到车辆的螺栓（4 个），然后将防撞罐从车上拆下。90 Nm (66.4 lbs-ft)提示： 推荐使用以下工具：
- 18 毫米套筒
-
将左前上防撞罐放置到车辆上，然后安装新的螺栓（4 个），将防撞罐固定到车辆。90 Nm (66.4 lbs-ft)提示： 推荐使用以下工具：
- 18 毫米套筒
安装
-
安装将左前上防撞罐固定到车辆的螺栓。30 Nm (22.1 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
-
安装左侧防撞罐上的卡子。
-

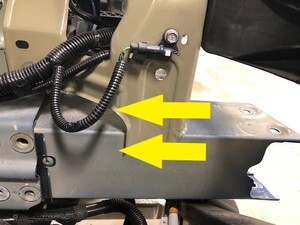

使用无弹力锤将前保险杠梁安装到左右防撞罐上。
-
安装新的螺栓，将前保险杠梁左右两侧固定到左右防撞罐。
75 Nm (55.3 lbs-ft)提示： 推荐使用以下工具：- 15 毫米套筒
- 3 英寸加长件
-
安装将前保险杠梁左右两侧固定到踝部止动爪的螺栓。
16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：- 13 毫米套筒
- 3 英寸加长件
-
将电气连接器连接到左右前保险杠碰撞加速计传感器。
- 完全升起车辆，然后将举升机降至锁止位。
- 在协助下，将冷却风扇模块总成放置到车辆上，然后预装将模块总成固定到车辆的螺栓。
-
紧固将冷却风扇模块左右两侧固定到车辆的螺栓。
10 Nm (7.4 lbs-ft)注建议请他人帮助支撑总成。提示： 推荐使用以下工具：- 8 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
图 7. 左侧
图 8. 右侧
-
从散热器出口软管上拆下螺塞，连接外螺纹接头和内螺纹接头，然后扣紧软管夹。
注对接头执行推拉推测试，确保接头牢固。
-
从散热器入口软管上拆下螺塞，连接外螺纹接头和内螺纹接头，然后扣紧软管夹。
注对接头执行推拉推测试，确保接头牢固。
-
连接冷却风扇模块连接器电气线束，然后接合连接器锁。
- 部分降下车辆并设定至锁止位。
-
在助手的帮助下，将前饰板安装到车辆上，然后固定前部夹子和两个前角。
注确保安装过程中不会损坏前照灯或翼子板。
-
紧固将电气线束固定到行人警示扬声器总成的卡子（如有）。
-
将连接器连接到行人警示扬声器总成，然后接合锁片（如有）。
-
将电气连接器连接到右轮罩中的前饰板，然后接合锁片。
-
安装将前饰板右角固定到翼子板的螺栓。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 1/4 英寸标准棘轮
-
Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
- 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
图 9. 左侧如图所示；右侧类似
-
安装将右前轮毂内衬固定到前饰板的卡子（6 个）。
- 安装 RH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
-
安装将前饰板左角固定到翼子板的螺栓。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 1/4 英寸标准棘轮
-
Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
- 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
图 10. 左侧如图所示；右侧类似
-
安装将 LH 前轮拱内衬的前部固定到车辆的夹子 (x4)。
图 11. 左侧如图所示；右侧类似
- 安装 LH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH（拆卸和更换）
- 拆下前轮毂。请参阅轮毂总成（拆卸和安装）。
- 完全升起车辆，然后将举升机降至锁止位。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
-
安装将前饰板顶部固定到车辆的螺栓。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 2 英寸加长件
-
Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
- 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
-
将前备箱储物单元加固支架放置到冷却风扇上，然后安装将支架固定到风扇的螺栓。
48 Nm (35.4 lbs-ft)提示： 推荐使用以下工具：- 外梅花套筒 Plus EP14
- 回旋头棘轮/回旋头扭矩扳手
- 3 英寸加长件
-
连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
-
连接主动进气格栅电气连接器，然后接合连接器锁。
- 拆卸冷却液罐罐盖，然后充注冷却液至 “Max” 线处。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）：
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
注待例行程序完成后，点击窗口右上角的 “X” 关闭页面。 -
检查冷却液液位，必要时加满。
注确保冷却液加注至 “Max” 线处。
- 安装冷却液罐罐盖。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）：
TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
- Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
注完成后，选择窗口右上角的“X”关闭。如果温度测试失败，请参阅 https://toolbox.teslamotors.com/articles/206000。 - 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 将车辆从举升机上移走。
- 升起左前车窗，关闭左前车门。
