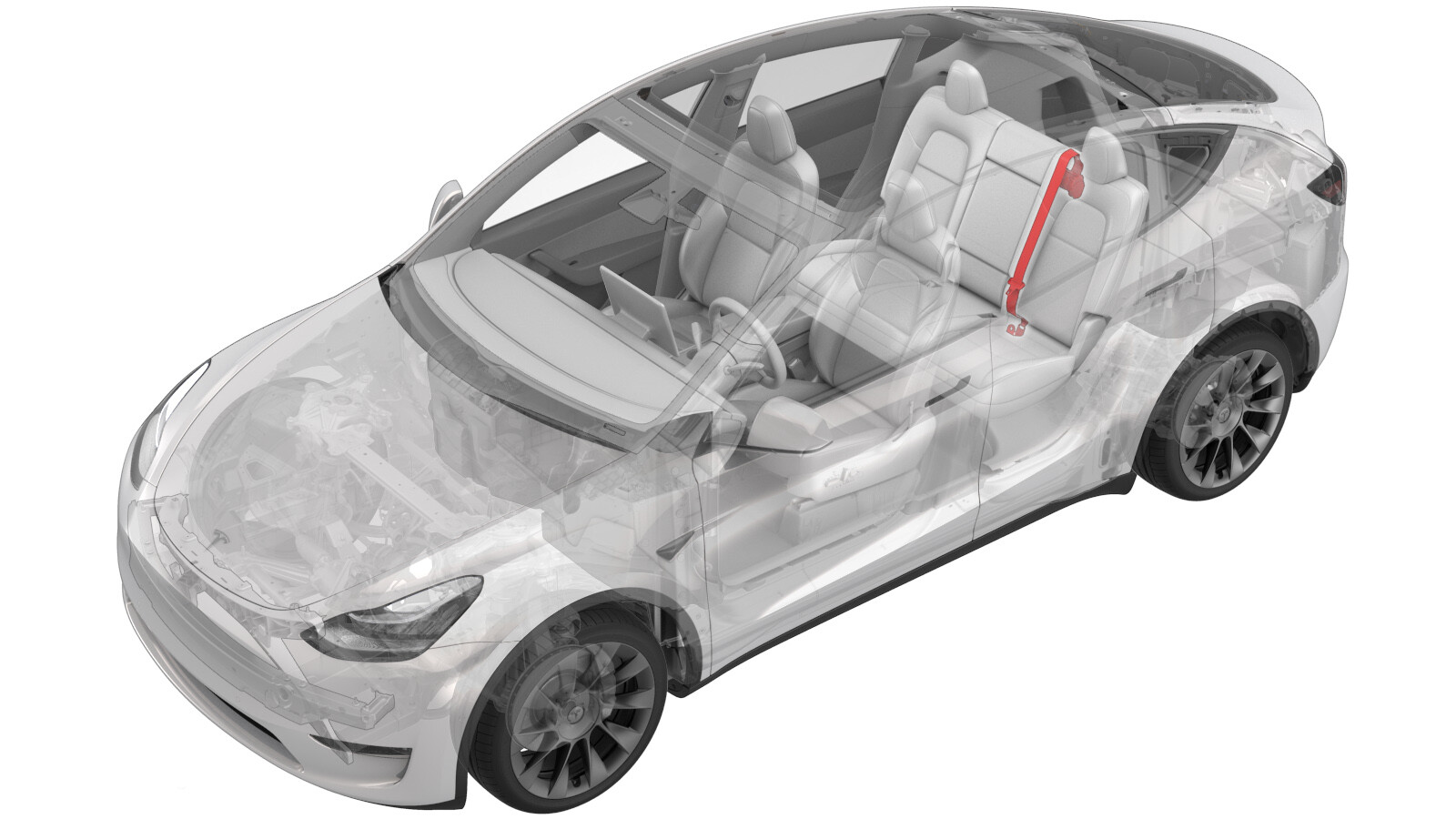

安全带 - 第二排 - 中间（五座）（拆卸和更换）
校正代码
20056302 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将座椅安全带固定到第二排左侧座椅框架的下部锚栓 |
 40 Nm (29.5 lbs-ft) |
|
更换 | |
| 将座椅安全带卷收器总成固定到座椅框架的螺栓 |
 45 Nm (33.2 lbs-ft) |
|
更换 |
拆卸
- 打开所有车门，完全降下所有车窗。
- 将前排两个座椅移到最前端。
- 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 拆卸左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 拆卸第二排左侧座椅框架。请参阅 座椅靠背 - 第二排 - LH（拆卸和更换）
-
将第二排座椅框架总成放置在安全、稳定的工作区域。
注向下折叠第二排后部座椅的中间部分，然后在中间部分放一个压舱袋以稳定总成。
-

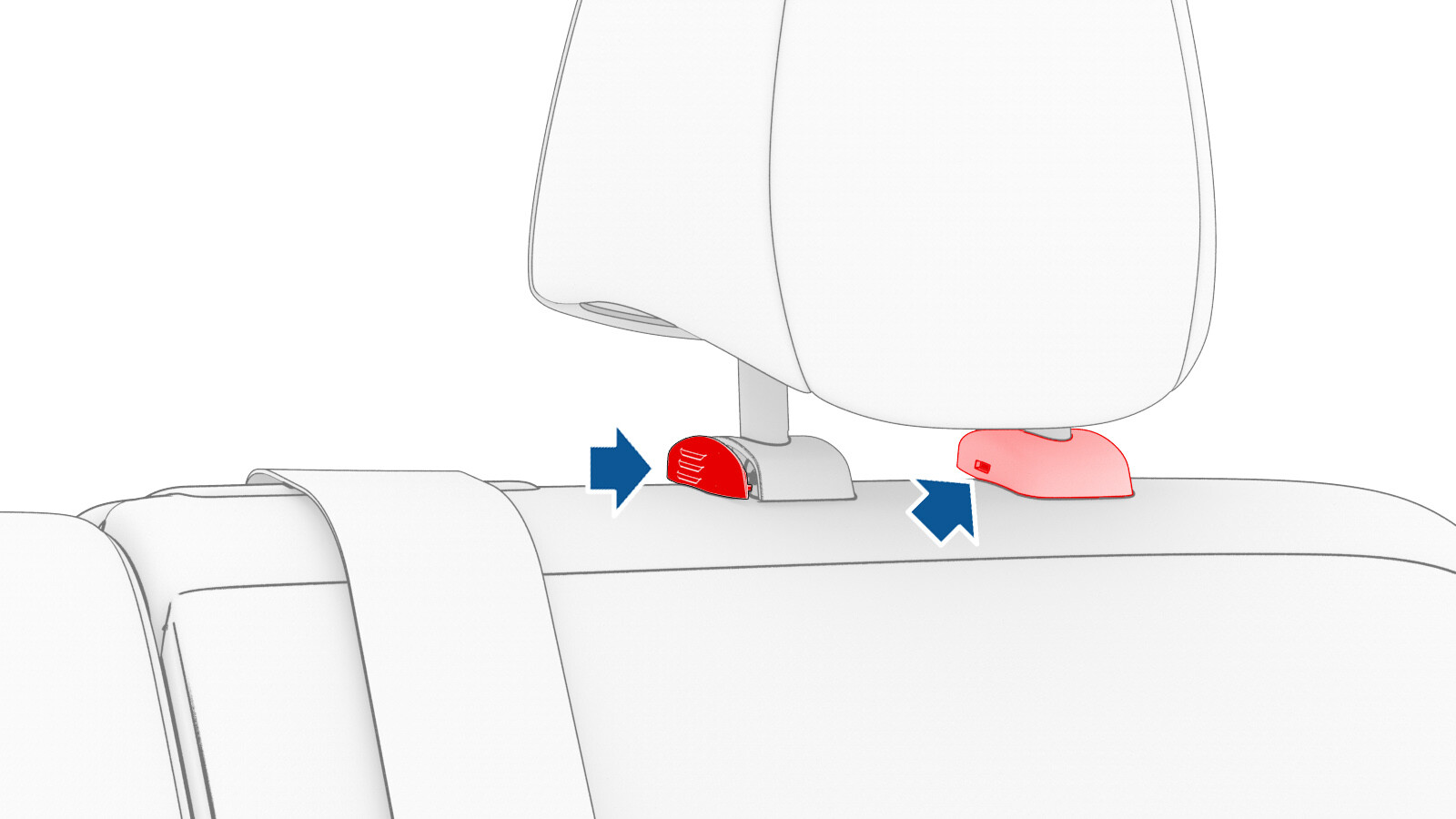

同时松开第二排左侧头枕夹，然后向上拉动头枕将其拆下。
注使用袖珍螺丝刀松开左侧头枕夹。
-

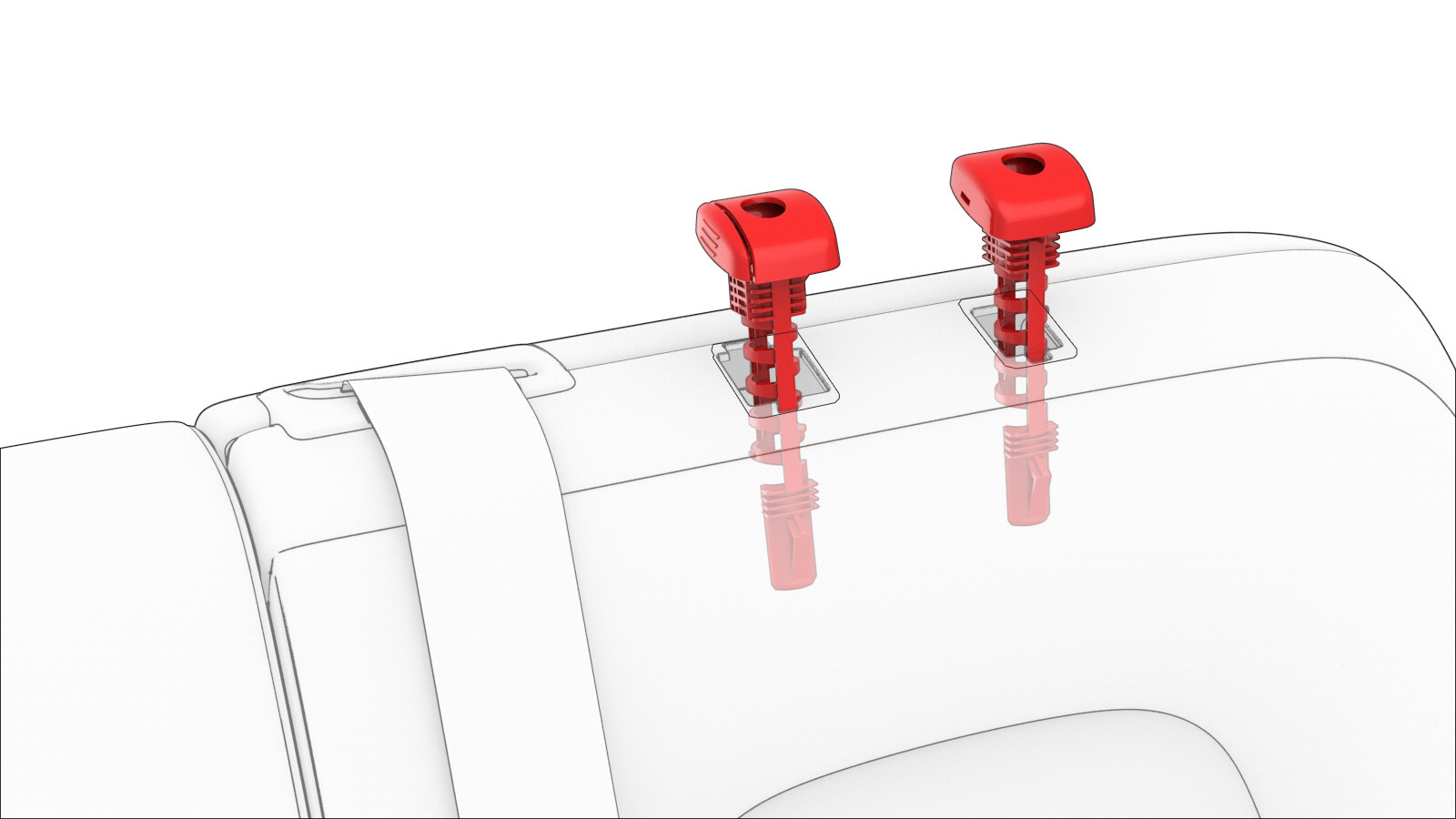

将头枕将导锁从第二排左侧座椅靠背上拆下。
注使用楔形工具将导锁从座椅上抬起。 -

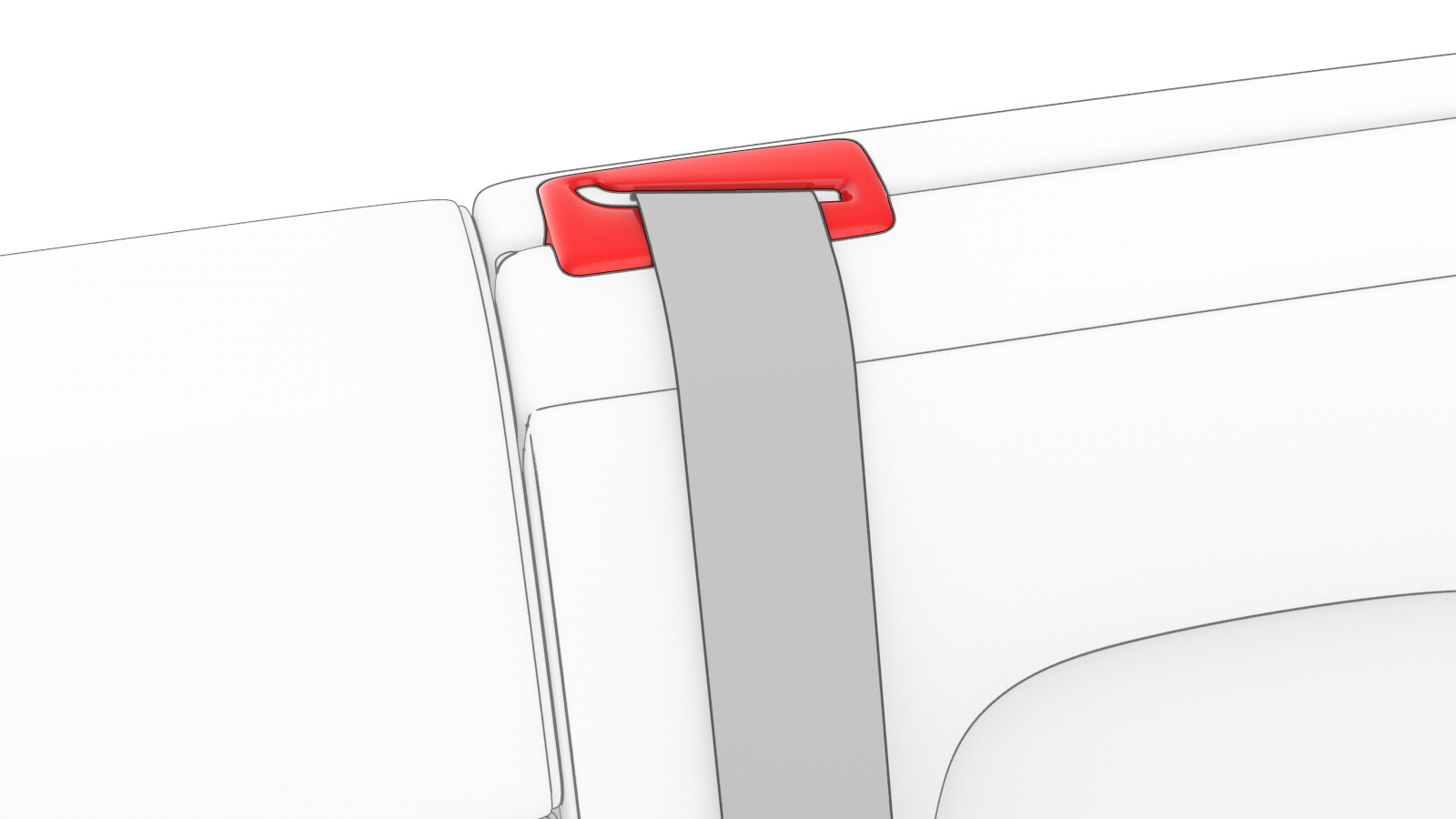

松开将座椅安全带边框固定到第二排左侧座椅靠背的卡子（2 个）。
-
松开将第二排座椅靠背开关边框固定到座椅靠背的卡子（2 个），然后从座椅靠背上拆下边框。
-

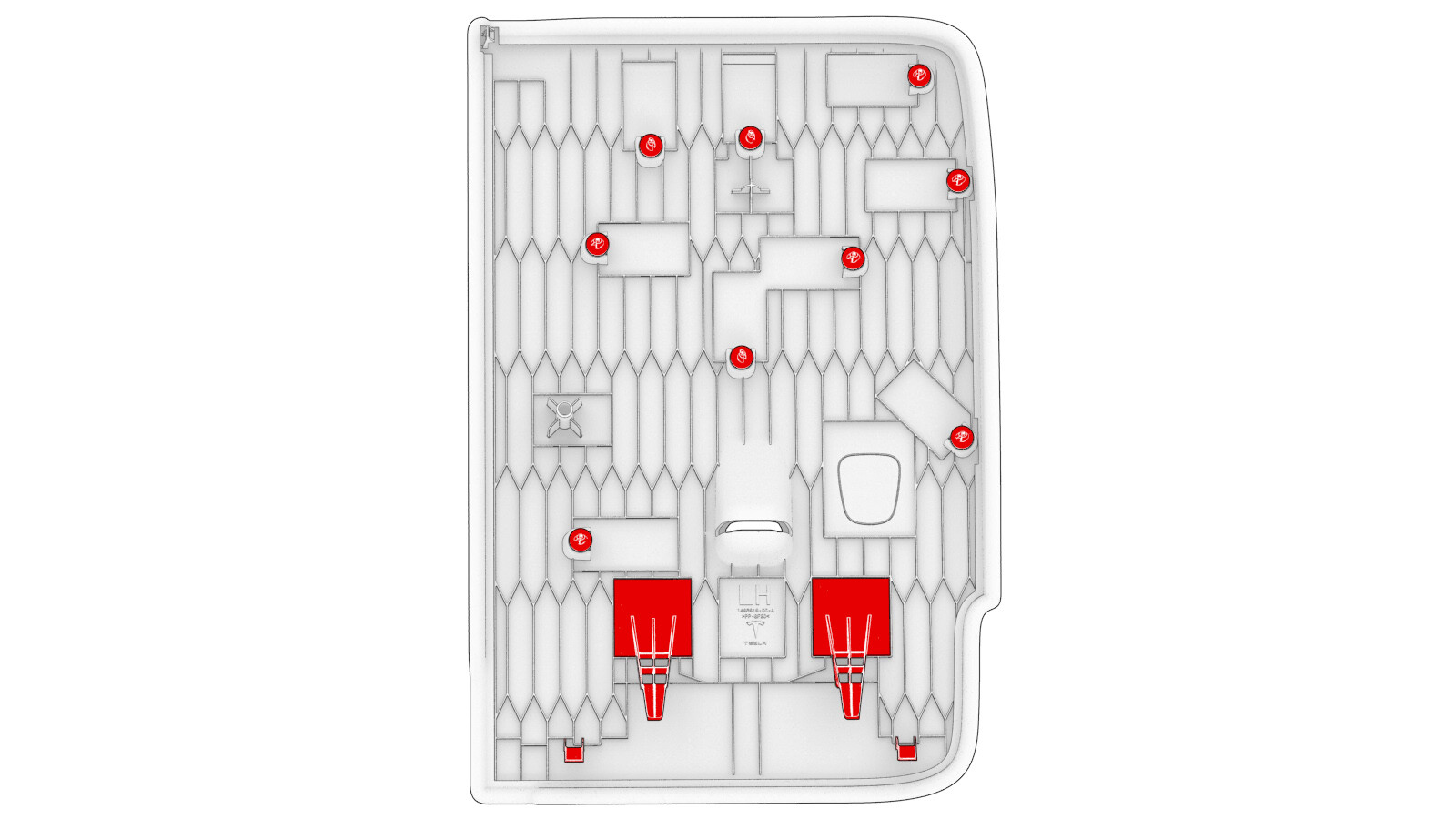

从座椅靠背框架上拆下第二排座椅软靠背饰板和泡沫。
注从顶部松开软靠背饰板，然后松开下部挂钩。
-

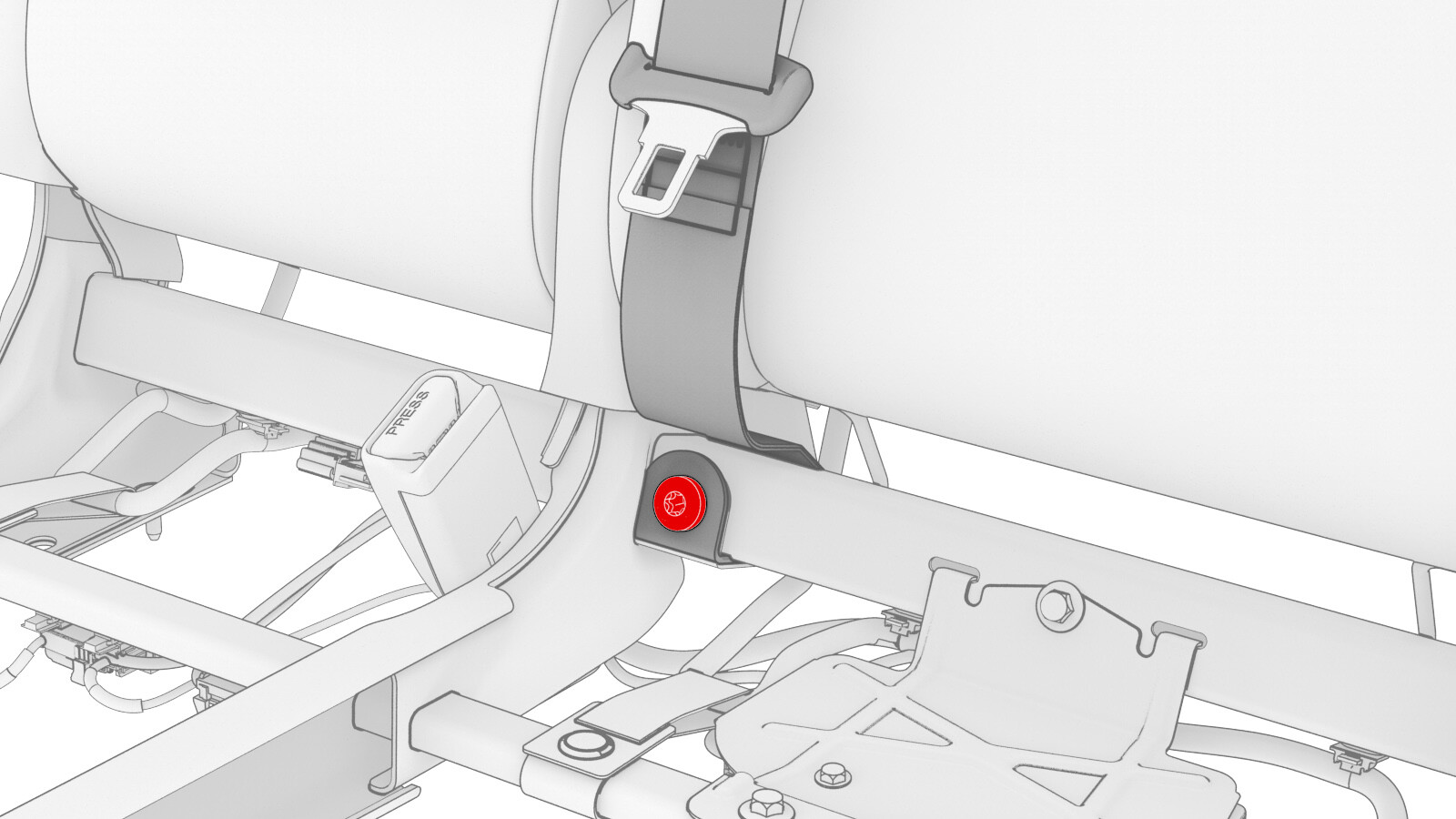

拆卸并弃置将座椅安全带固定到第二排左侧座椅框架的下部锚栓。40 Nm (29.5 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
-

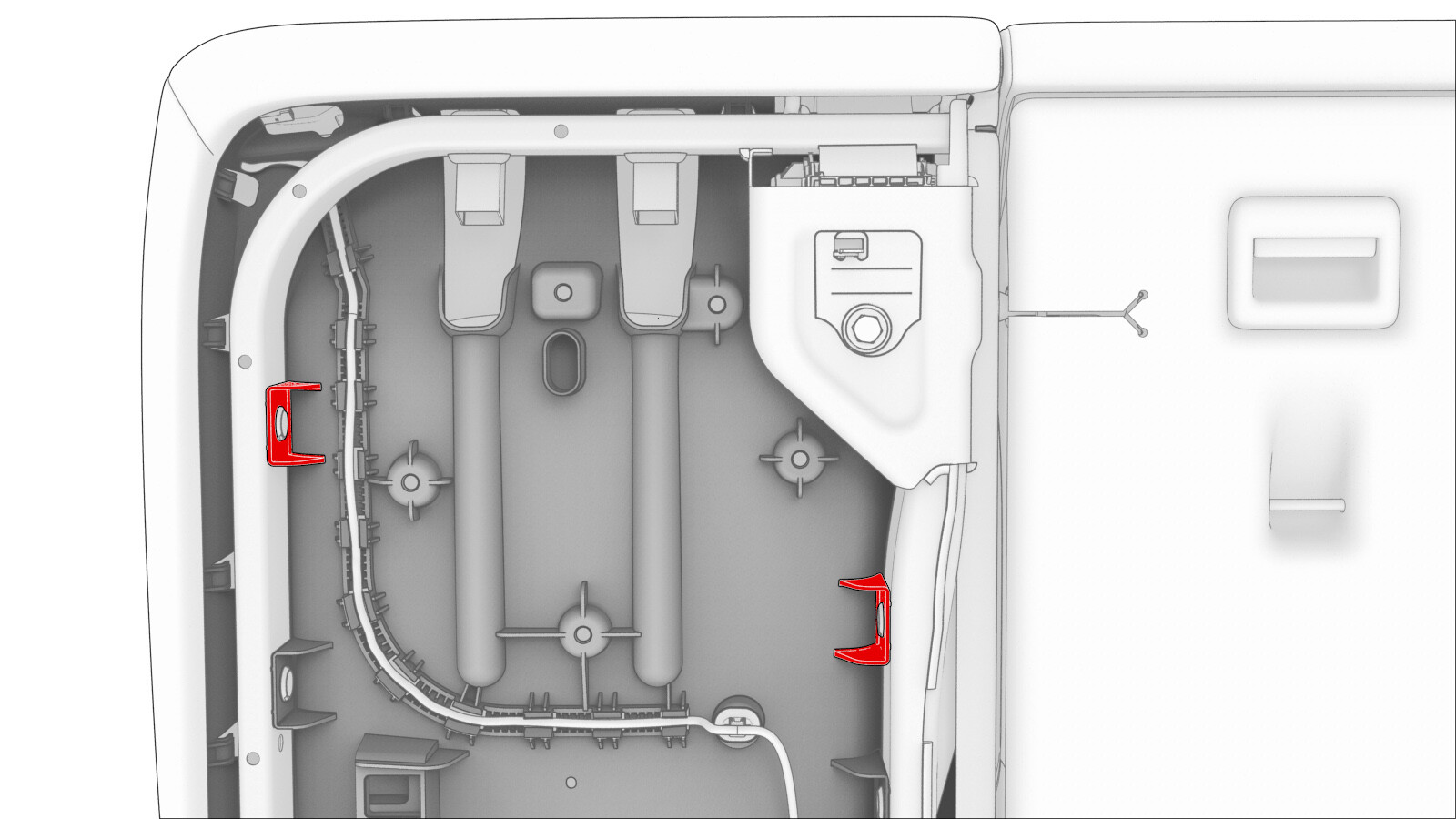

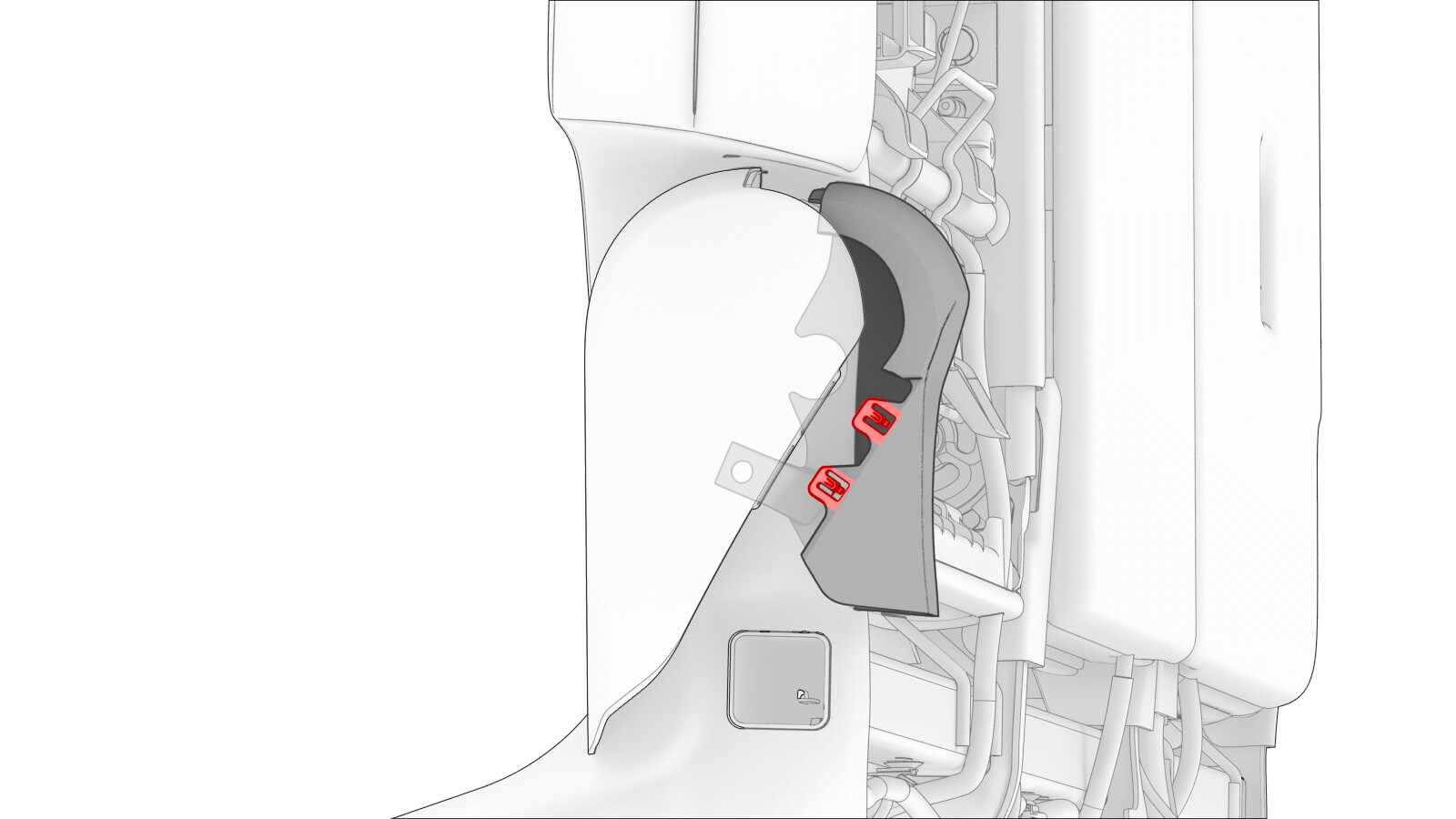

松开将左侧外罩固定到第二排左侧座椅靠背的卡子（2 个），然后将座椅罩与座椅靠背分离。
-

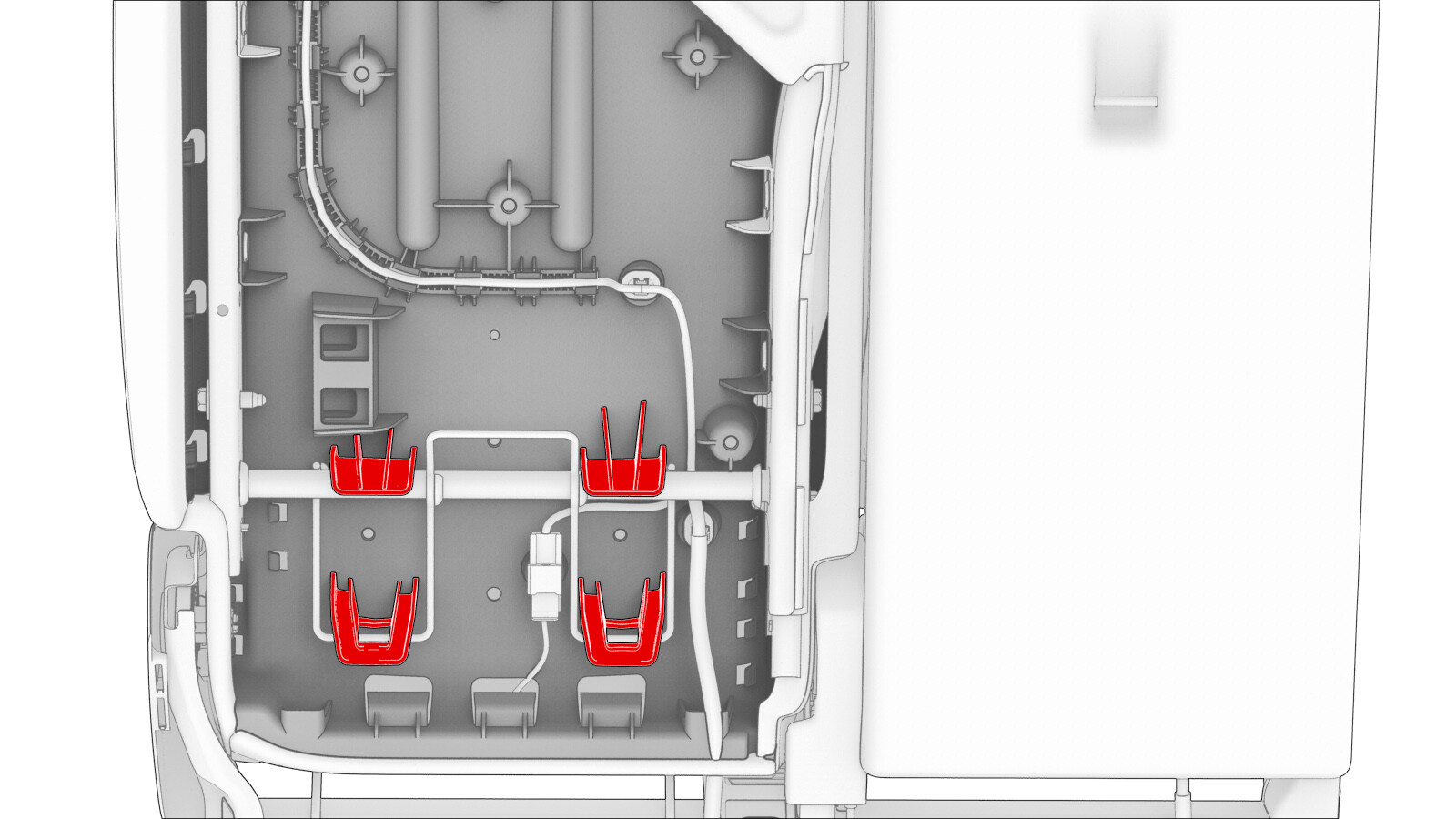

拆卸将第二排左侧座椅靠背垫固定到座椅滑轨的卡子。
-

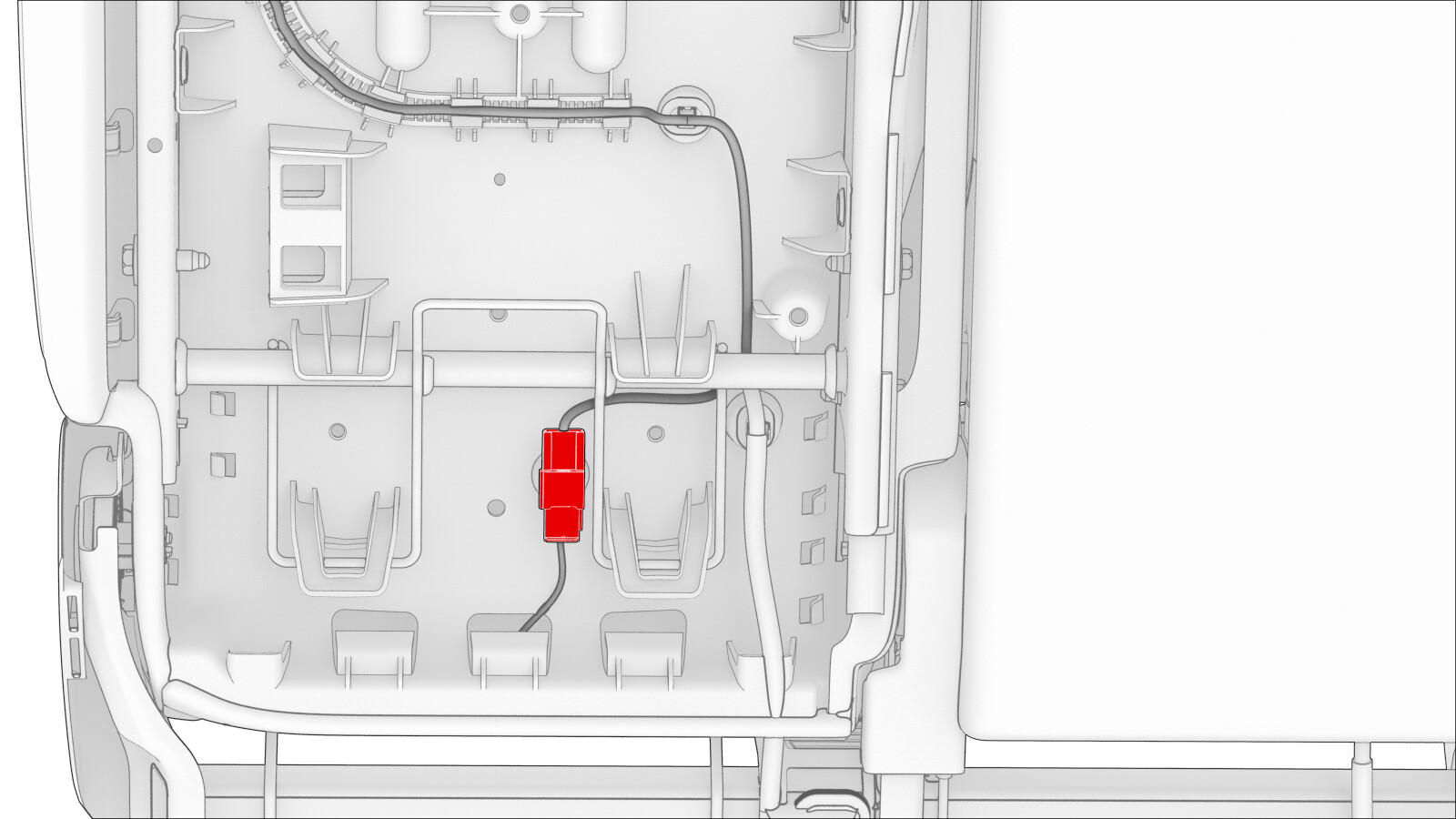

断开第二排座椅靠背加热器电气连接器，然后松开将连接器固定到座椅靠背的卡子。
-
将第二排左侧座椅靠背垫与座椅滑轨分离。
注向上拉，使座椅与滑轨脱钩。

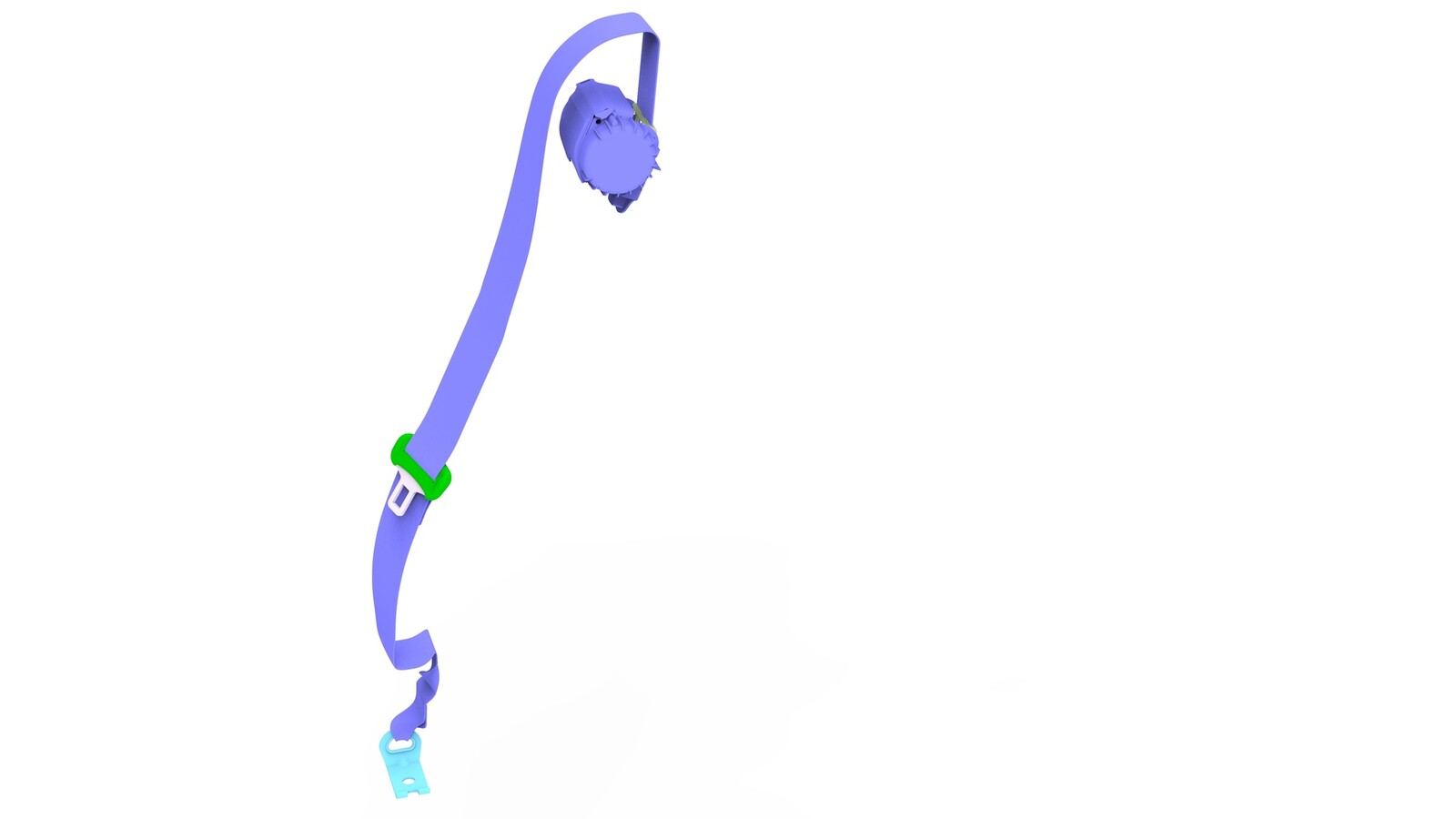

- 将中间座椅安全带穿过第二排左侧座椅靠背。
-

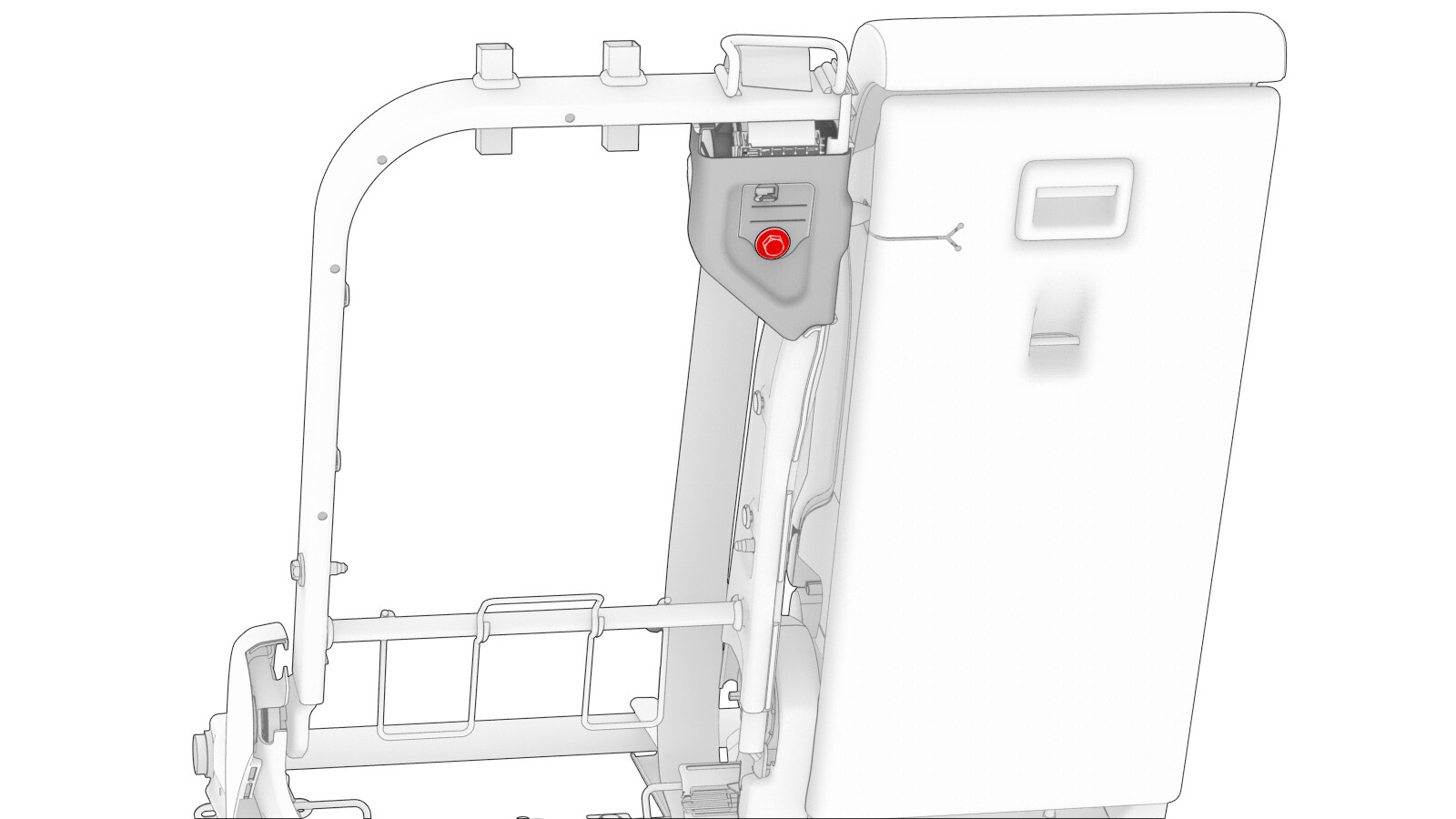

拆卸并弃置将座椅安全带卷收器总成固定到座椅框架的螺栓，然后将总成从座椅靠背上拆下。45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米深套筒
- 6 英寸加长件
安装
-
将座椅安全带卷收器总成安装到座椅框架，然后安装一个新螺栓，将卷收器总成固定到座椅框架上。45 Nm (33.2 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米深套筒
- 6 英寸加长件
- 将中间安全带穿过第二排左侧座椅靠背。
-
将第二排左侧座椅靠背垫安装到座椅滑轨上。
注向下推，将座椅挂到滑轨上。
-
连接第二排座椅靠背加热器电气连接器，然后紧固将连接器固定到座椅靠背的卡子。
-
紧固将第二排左侧座椅靠背垫固定到座椅滑轨的卡子。
-
将左侧外罩安装到第二排左侧座椅靠背上，然后紧固将外罩固定到座椅靠背的卡子（2 个）。
-
将座椅安全带锚固件安装到第二排左侧座椅框架，然后安装一个新螺栓，将锚固件固定到框架上。40 Nm (29.5 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
-
将第二排座椅软靠背饰板和泡沫安装到座椅靠背框架上。
注紧固下部挂钩，然后将软靠背饰板紧固到顶部。
-
将第二排座椅靠背开关边框安装到座椅靠背上，然后紧固将开关边框固定到座椅靠背的卡子（2 个）。
-
紧固将座椅安全带边框固定到第二排左侧座椅靠背的卡子（2 个）。
-
将头枕，将导锁安装到第二排左侧座椅靠背。
-
安装第二排左侧头枕，然后紧固将第二排左侧头枕固定到第二排座椅靠背的卡子。
- 将第二排座椅框架总成安装到车辆上。
- 安装第二排左侧座椅框架。请参阅 座椅靠背 - 第二排 - LH（拆卸和更换）
- 安装左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 将两个前排座椅移回原位。
- 关闭所有车门和车窗。
