支架 - 压缩机（拆卸和更换）
校正代码
18203202 0.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，
高压安全意识注意事项。
扭矩规格

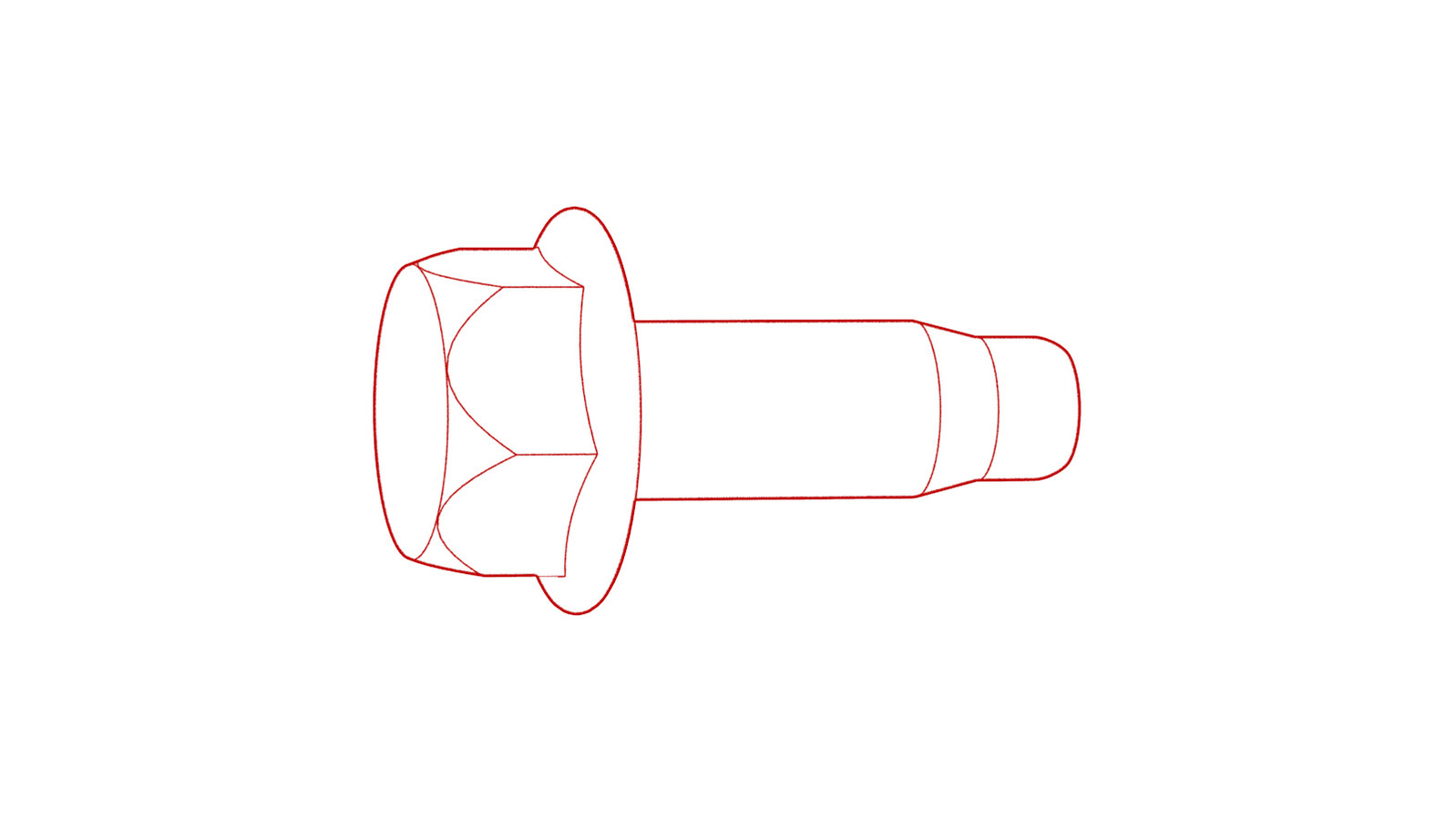

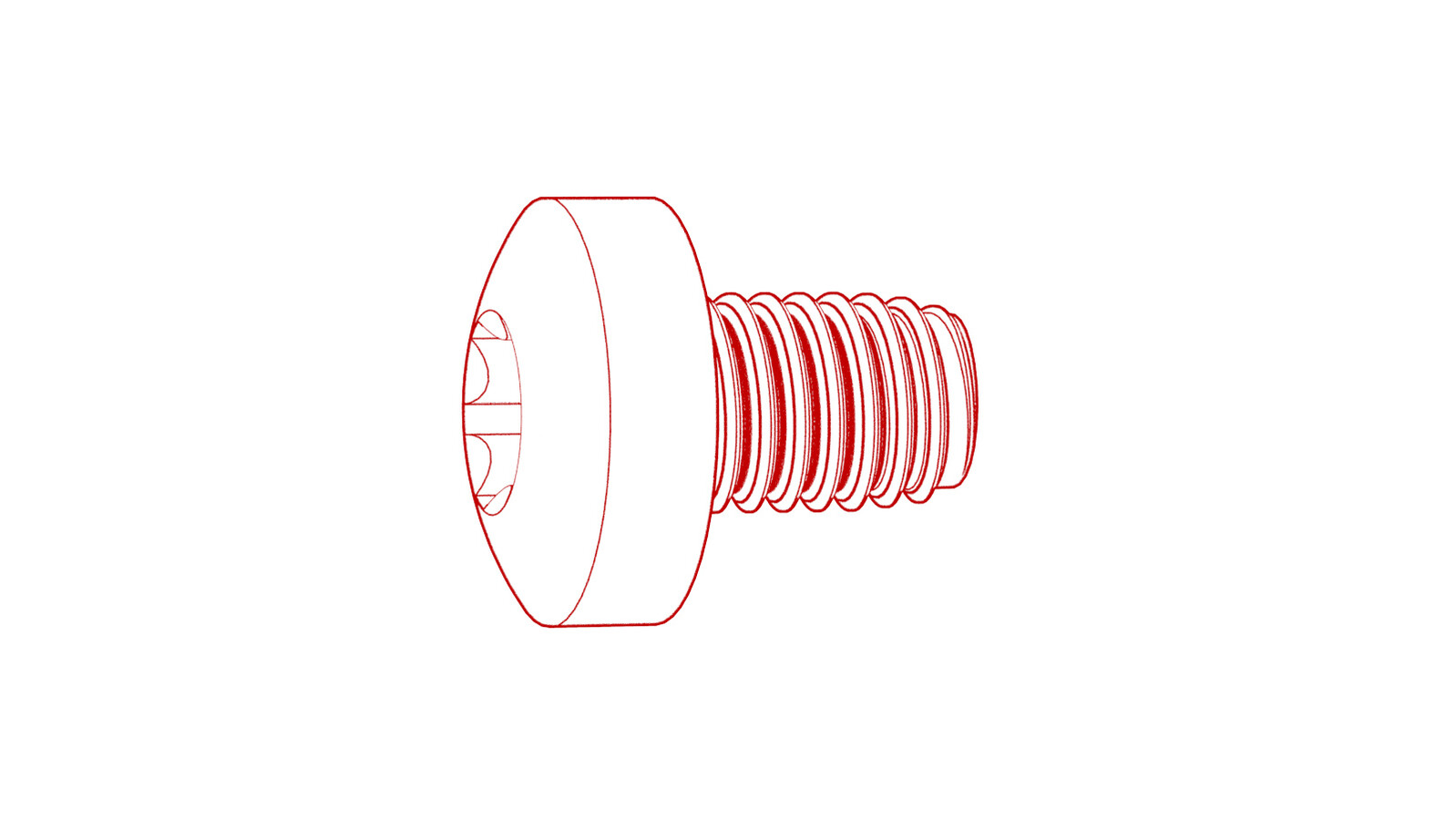

| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将空调压缩机支架固定到空调压缩机的螺栓 |
 9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 将高压线束支架固定到空调压缩机的螺栓 |
 9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 将接地带固定到空调压缩机的螺栓 |
 7 Nm (5.2 lbs-ft) |
|
重复使用 | |
| 将空调压缩机总成固定到支柱塔支架的螺栓 |
31 Nm (22.9 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
- 在风扇护罩和前备箱支撑梁上放置一个翼子板保护器。
- 拆卸 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
-
将后部电池系紧带从 12V 电池支架上拆下。
注12V 电池支架还充当空调压缩机支架。
-
松开将 12V 电池通风管固定到 12V 电池支架的卡子。
-
松开将冷却液软管固定到 12V 电池支架的卡子（4 个）。
-
松开连接器锁片，然后断开空调压缩机上的低压电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
-
拆卸将高压线束支架固定到空调压缩机的螺栓。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
-
拆卸将接地带固定到空调压缩机的螺栓，然后将接地带置于一旁。7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：
-
在接地带连接点附近，松开将冷却液软管固定到空调压缩机支架的卡子。
-
松开将空调压缩机高压线束固定到支柱塔支架的夹子。
注请勿拉扯高压线束
-
松开连接器锁片，然后断开左前支柱塔附近的高压互锁回路连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
将空调压缩机高压连接器黑色锁片拉离空调压缩机。
-
使用 45 度长凿，边推动中间锁片，边拉动外侧锁片，然后从空调压缩机上拆下高压连接器。
- 将高压线束支架向前、向上移动，松开空调压缩机上的支架，然后小心地将支架置于一旁。
-
在协助下，拆下将空调压缩机总成固定到支柱塔支架的螺栓，然后小心地将空调压缩机总成置于翼子板保护器上。31 Nm (22.9 lbs-ft)提示： 推荐使用以下工具：
-
拆卸将空调压缩机支架固定到空调压缩机的螺栓，然后将支架从压缩机上拆下。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
安装
-
将空调压缩机支架放置在空调压缩机上，然后安装将支架固定到压缩机的螺栓（3 个）。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
- 使用吹风枪清洁用于将空调压缩机支架固定到前支柱塔支架的螺栓孔。
-
在协助下，从支柱塔支架下方撑住空调压缩机总成，手动预拧将空调压缩机总成固定到支架的螺栓，然后紧固螺栓。31 Nm (22.9 lbs-ft)提示： 推荐使用以下工具：
-
将空调压缩机高压线束支架放在空调压缩机上。
注确保高压线束支架与空调压缩机顶部的线束支座接合，如图所示。
-
使空调压缩机高压连接器在空调压缩机上完全就位，然后将锁片向空调压缩机方向推动以接合锁片。
注执行推拉测试，以确认连接器已完全固定。
-
安装将空调压缩机高压线束固定到支柱塔支架的夹子。
-
连接左前支柱塔附近的高压互锁回路连接器，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
在接地带连接点附近，安装将冷却液软管固定到空调压缩机支架的卡子。
-
将接地带放置在空调压缩机上，然后安装将接地带固定到空调压缩机的螺栓。7 Nm (5.2 lbs-ft)提示： 推荐使用以下工具：
-
安装将高压线束支架固定到空调压缩机的螺栓。9 Nm (6.6 lbs-ft)提示： 推荐使用以下工具：
-
安装将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
-
将低压电气连接器连接到空调压缩机，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
安装将冷却液软管固定到空调压缩机支架的卡子（4 个）。
-
在 12V 电池支架上安装后部电池系紧带。
-
安装将 12V 电池通风管固定到 12V 电池支架的卡子。
- 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
- 从车上拆下翼子板保护器。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
