裙板 - 前饰板（拆卸和更换）

校正代码 10012202 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 裙板 - 前饰板（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前裙板右角固定到前饰板的螺母
3 Nm (2.2 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。

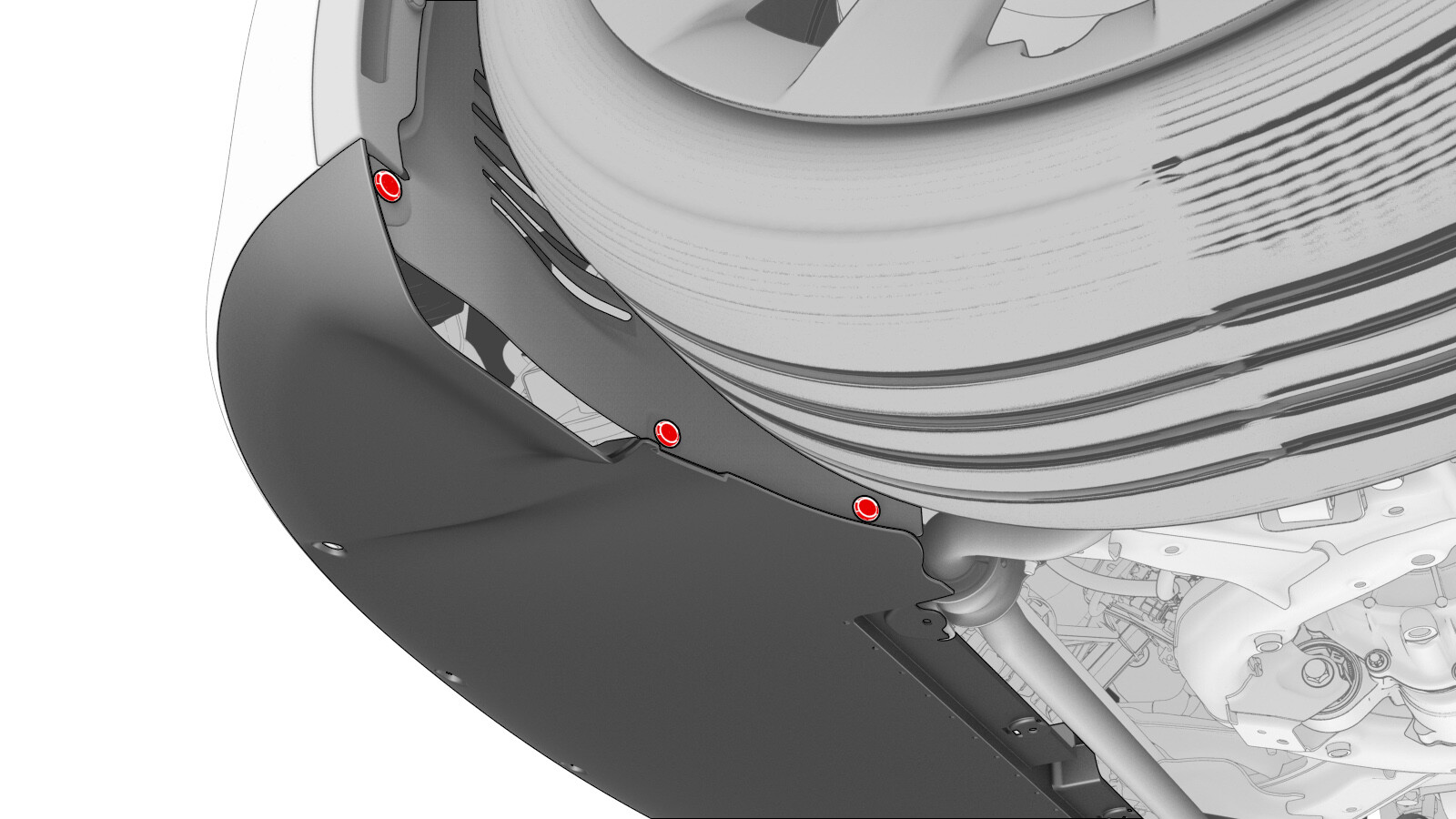

  2. 拆下将前裙板固定到 LH 轮拱内衬的夹子。

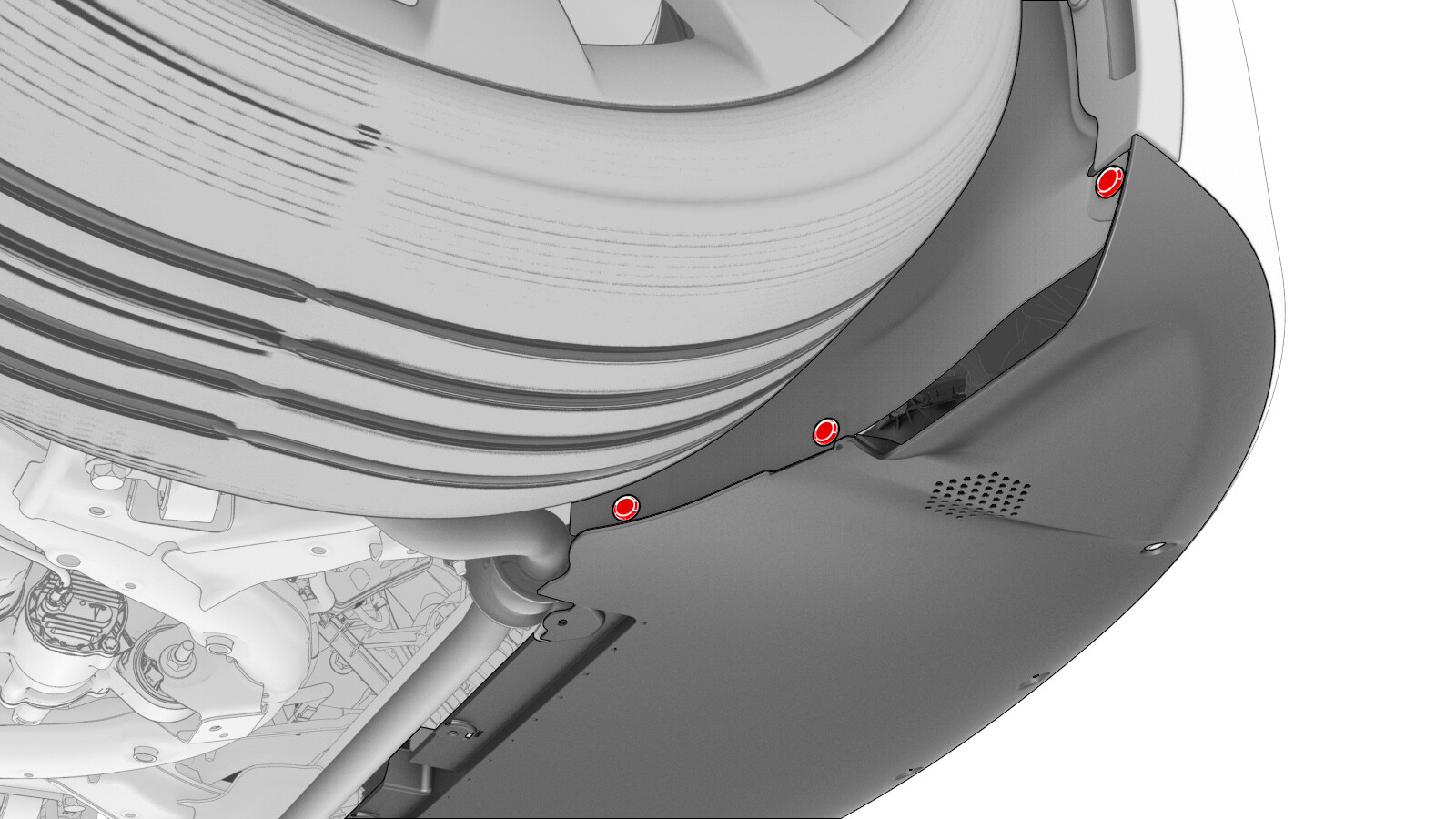

  3. 拆下将前裙板固定到 RH 轮毂内衬的夹子。

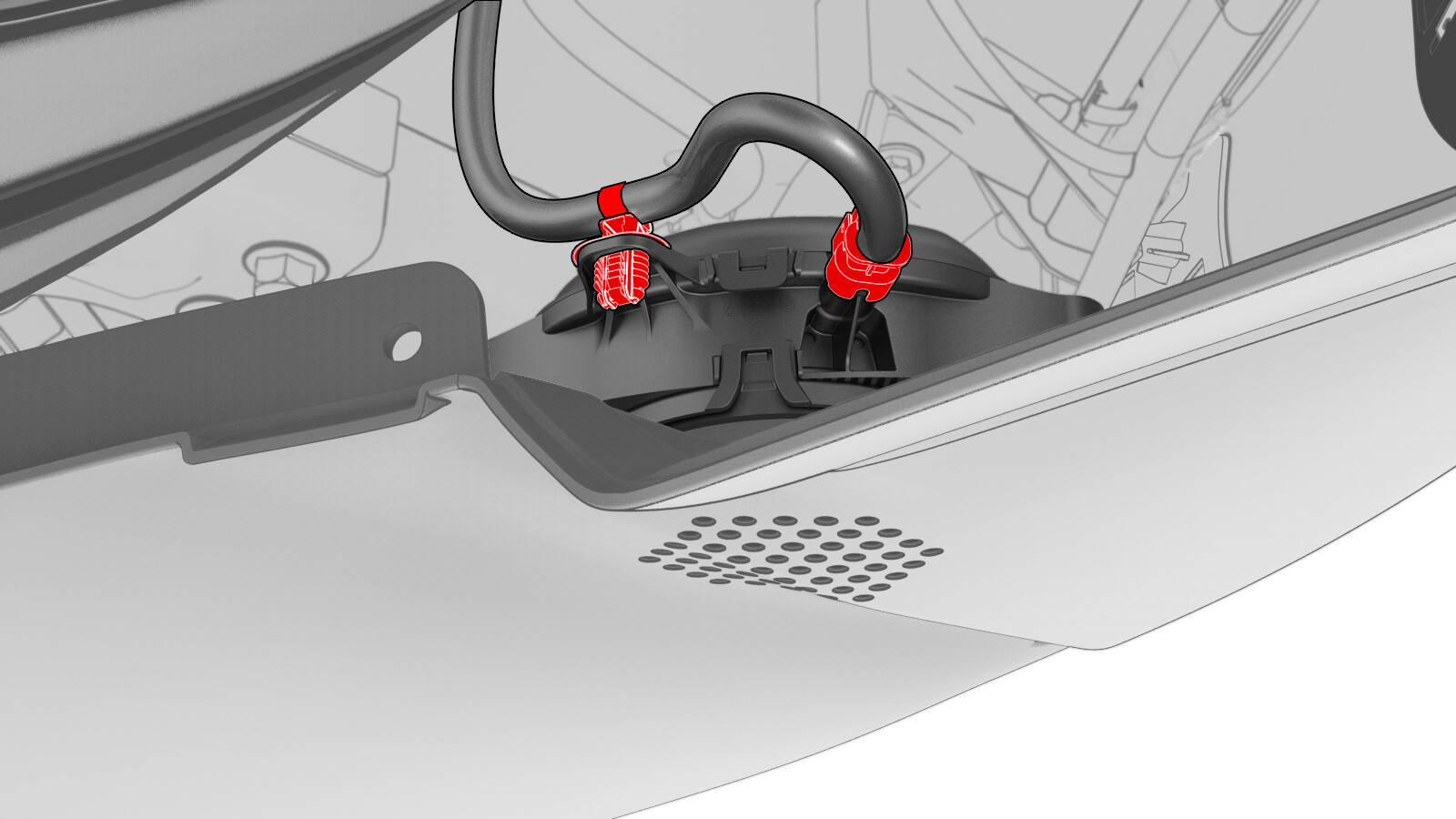

  4. 松开线束夹，然后断开行人警示线束连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    拉动锁片以松开连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    行人警示扬声器位于 RH 轮毂内衬的后方。

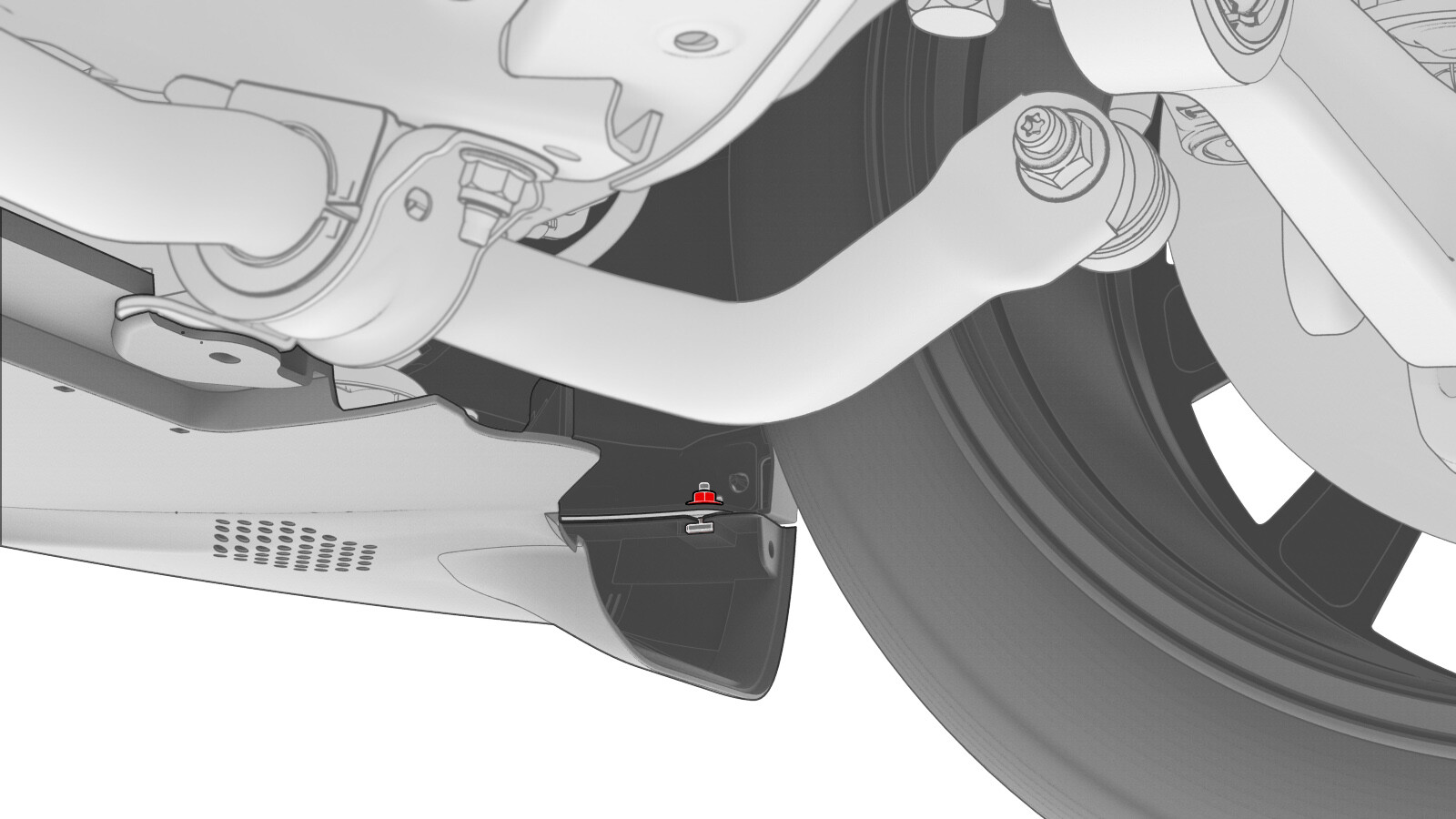

  5. 拆下将前裙板 RH 角固定到前饰板的螺母。
    3 Nm (2.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

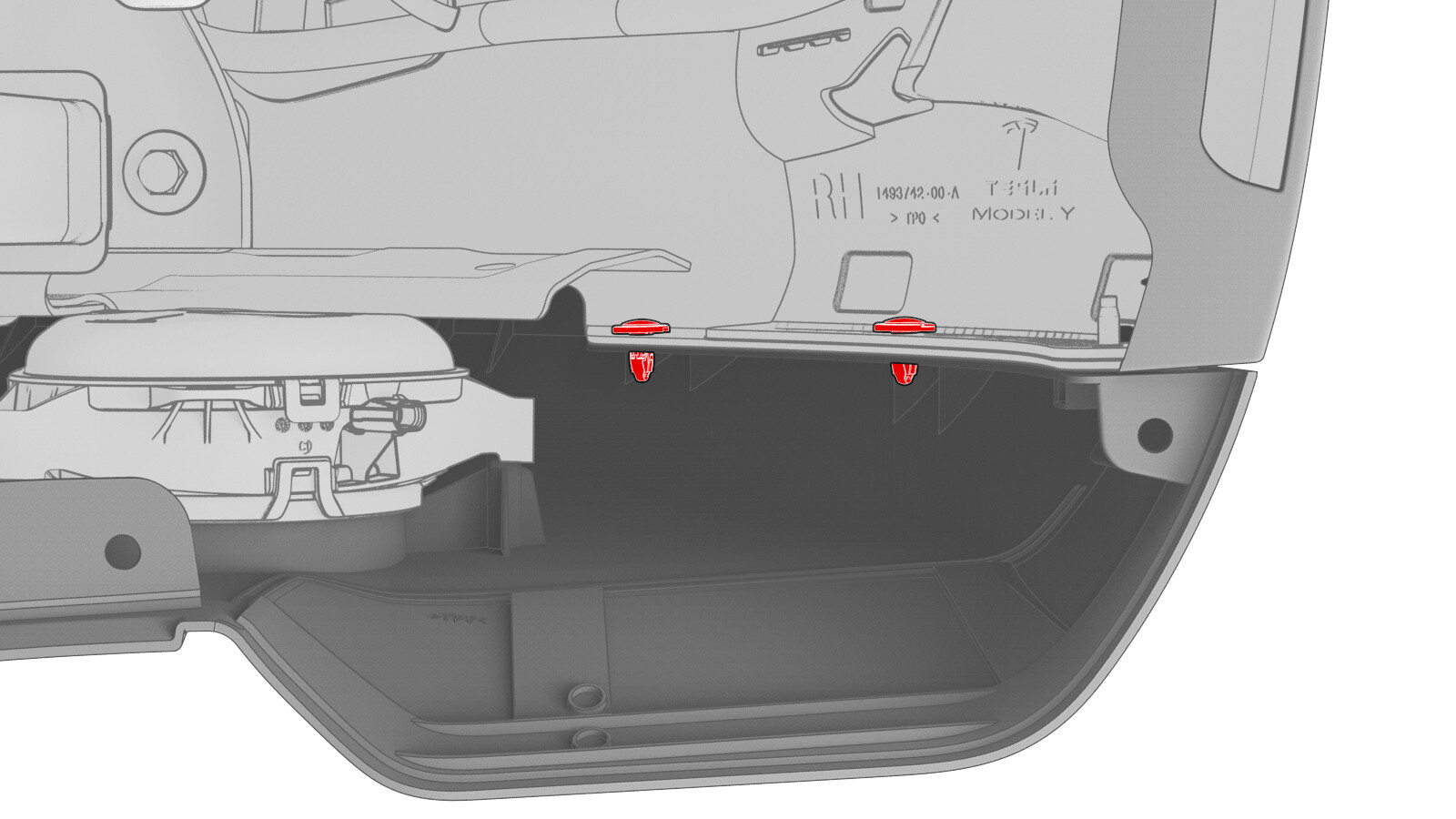

  6. 拆下将前裙板 RH 角固定到前饰板的夹子。
  7. 对车辆的 LH 侧重复第 5 步和第 6 步。

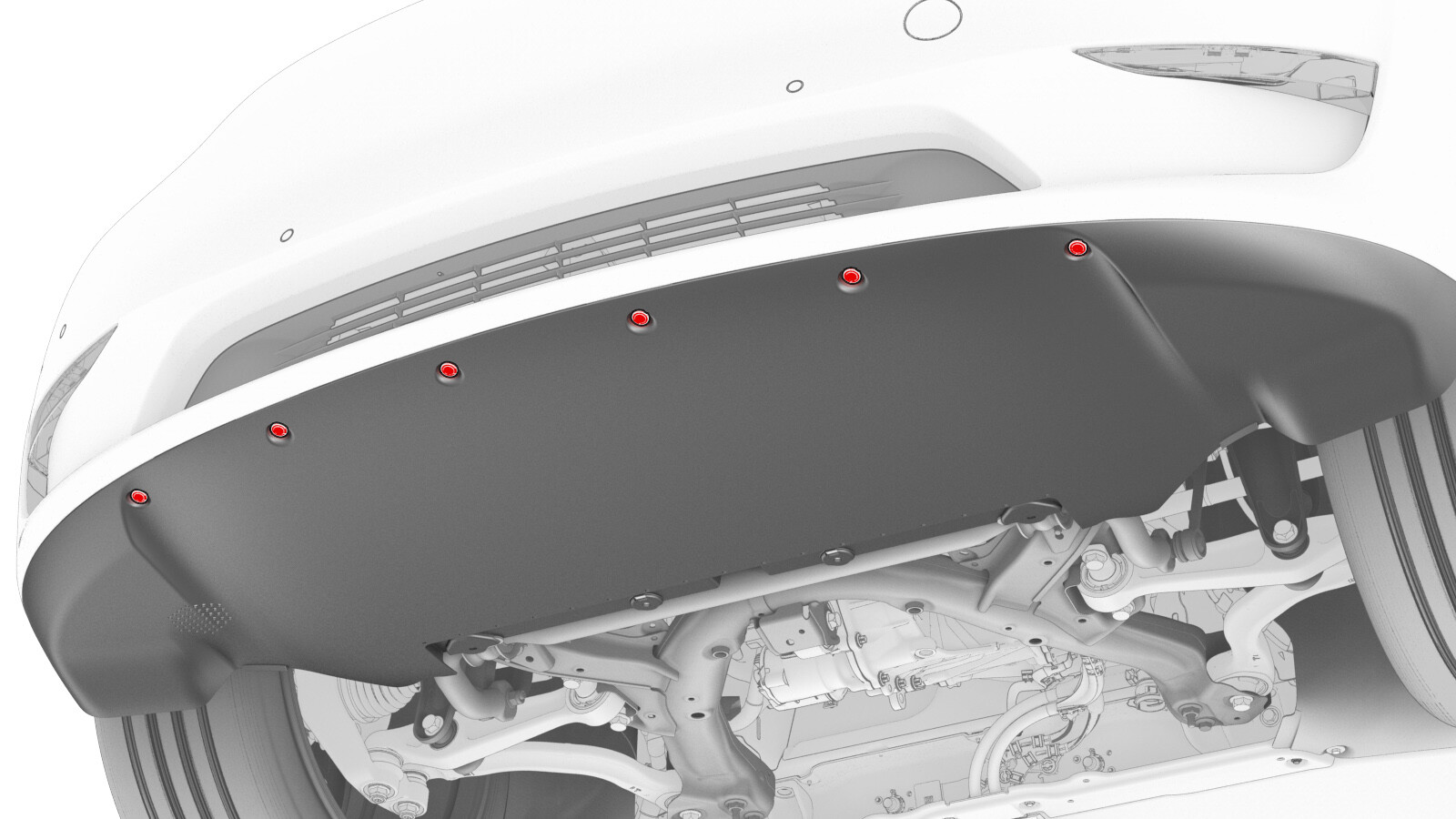

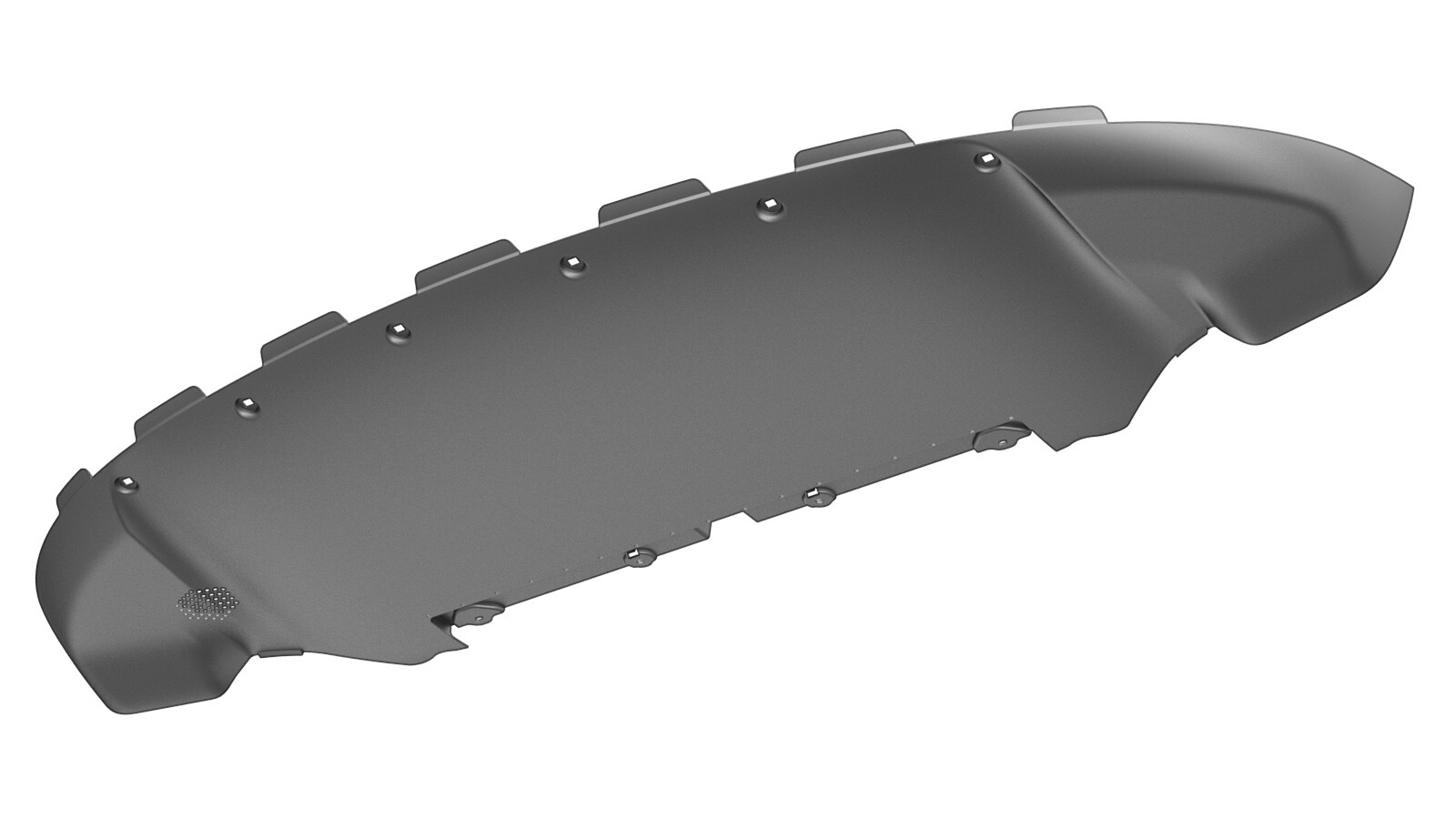

  8. 拆下将前裙板固定到前饰板的夹子，然后从车上拆下裙板。

安装

安装步骤与拆卸步骤相反。
