隔离器 - 电机支座 - 前 - LH（拆卸和更换）
校正代码 30011022 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 3 月 6 日：简化了除前副车架拆卸程序外的其他程序。
拆卸
- 打开所有车门，降下车窗。
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆卸前备箱后部挡板。
-

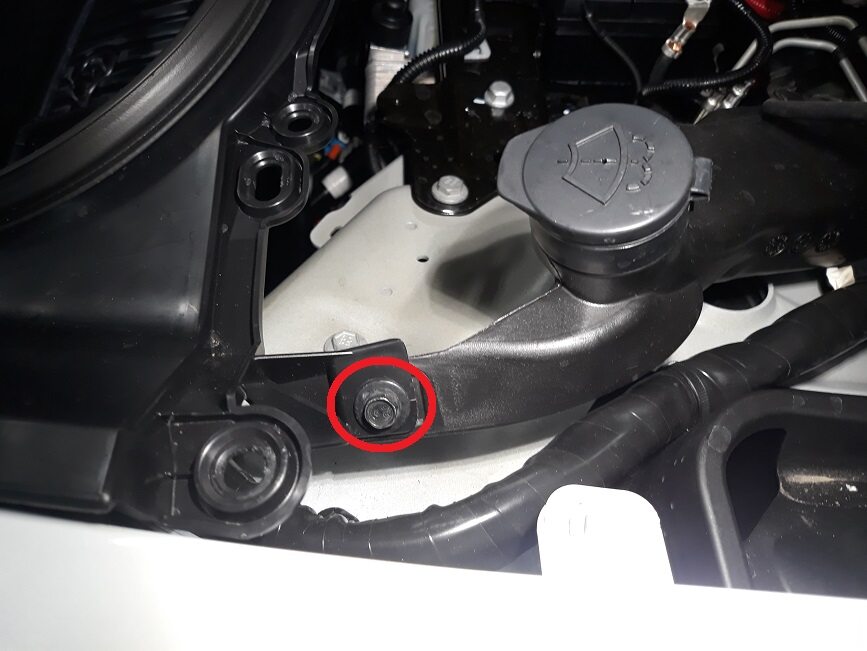

松开将清洗器储液罐颈部固定到前备箱储物单元的螺栓。
注部分车辆此处可能会配备一个推拉式卡子。
-

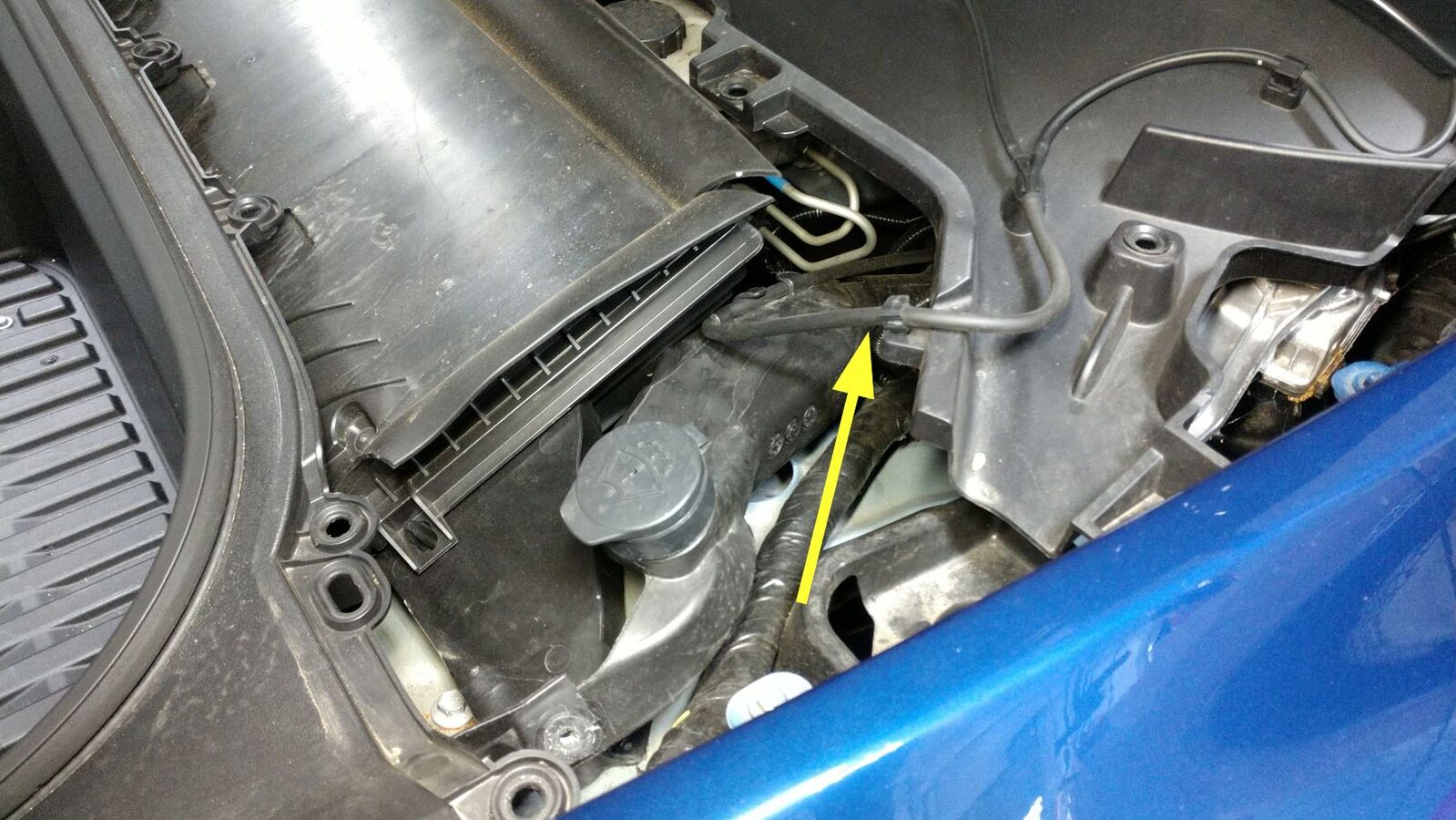

从清洗器储液罐上松开清洗器储罐颈部并置于一旁。
- 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
- 断开低压电源。请参阅12V/低压电源（断开和连接）。
-

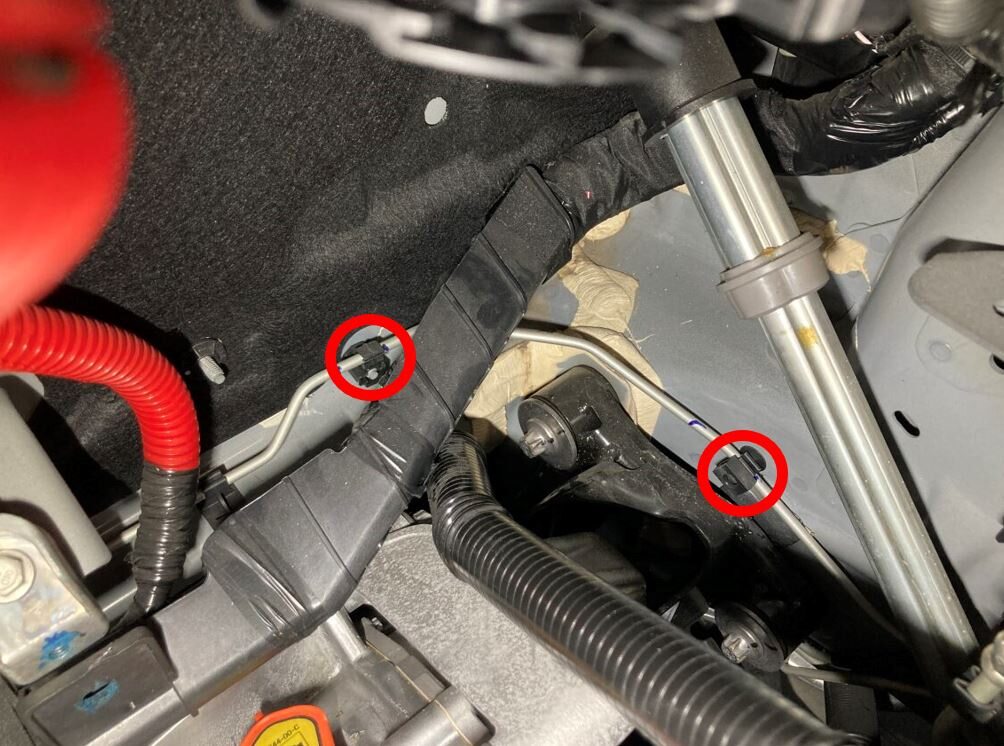

松开将右前制动管路固定到左前纵梁面板的卡子（2 个）。
-

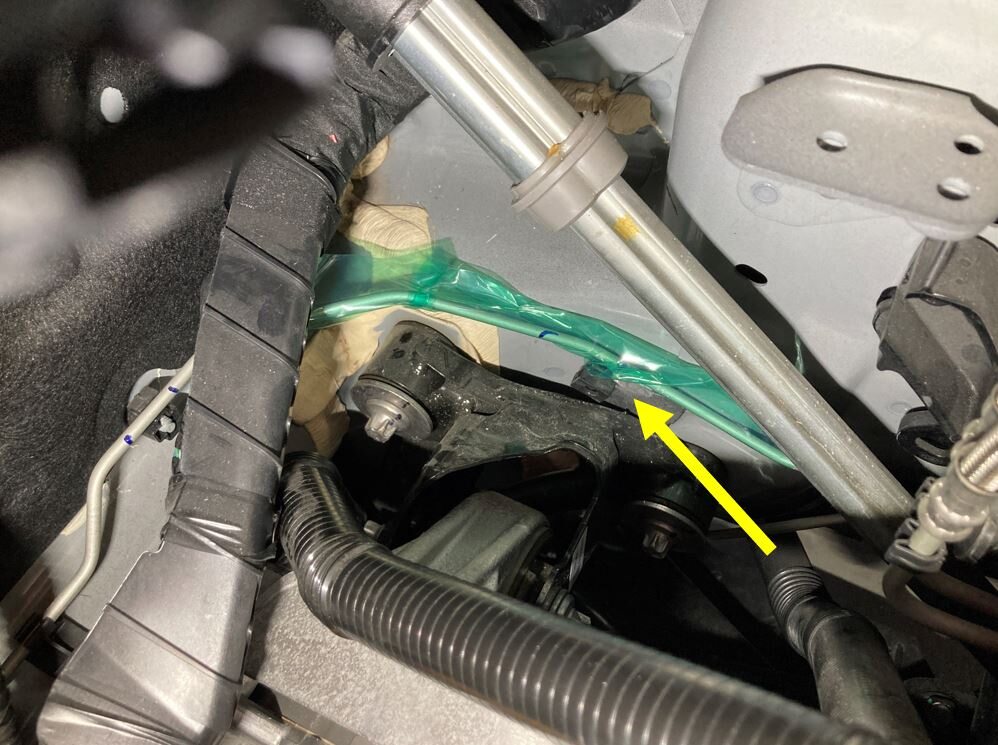

在右前制动管路和左前纵梁面板上粘贴遮蔽胶带。
-

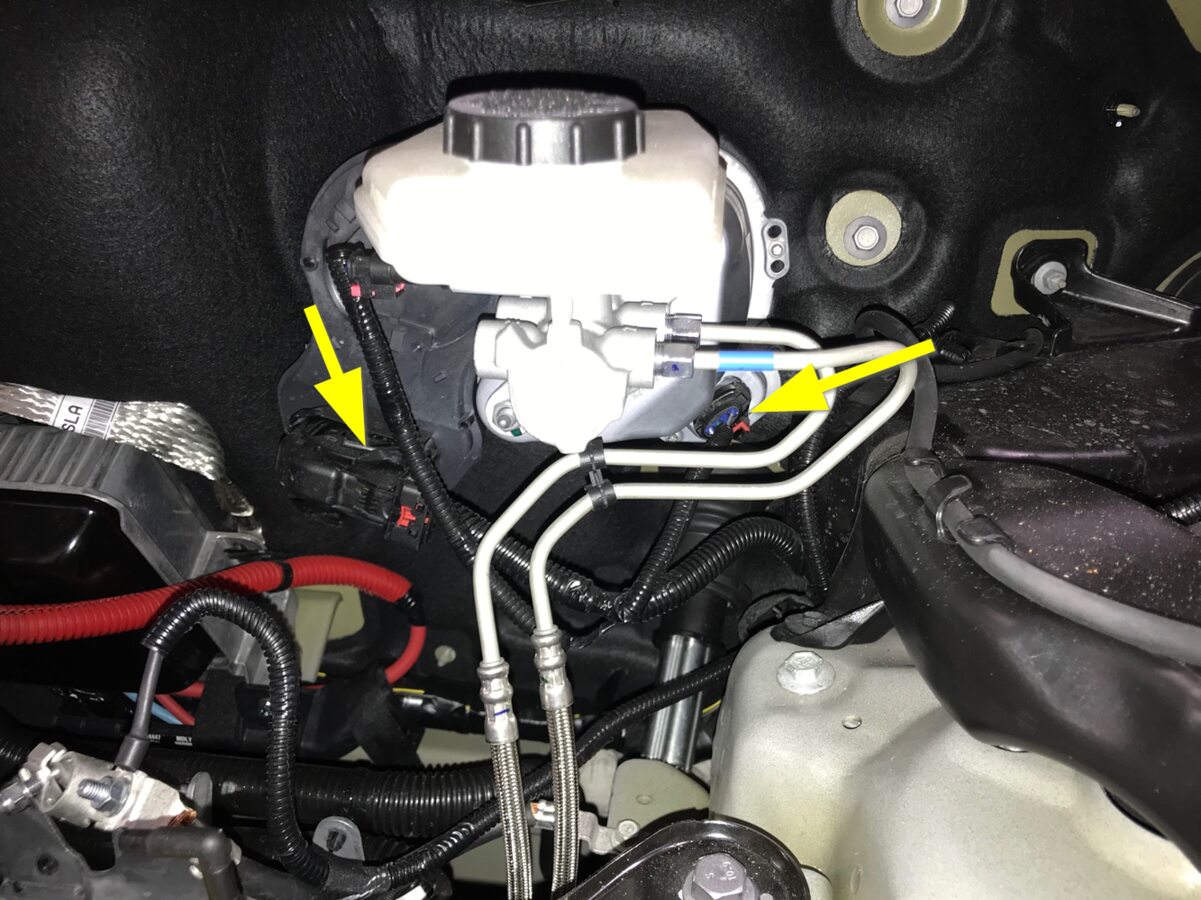

断开机电制动助力器连接器（2 个）。
-

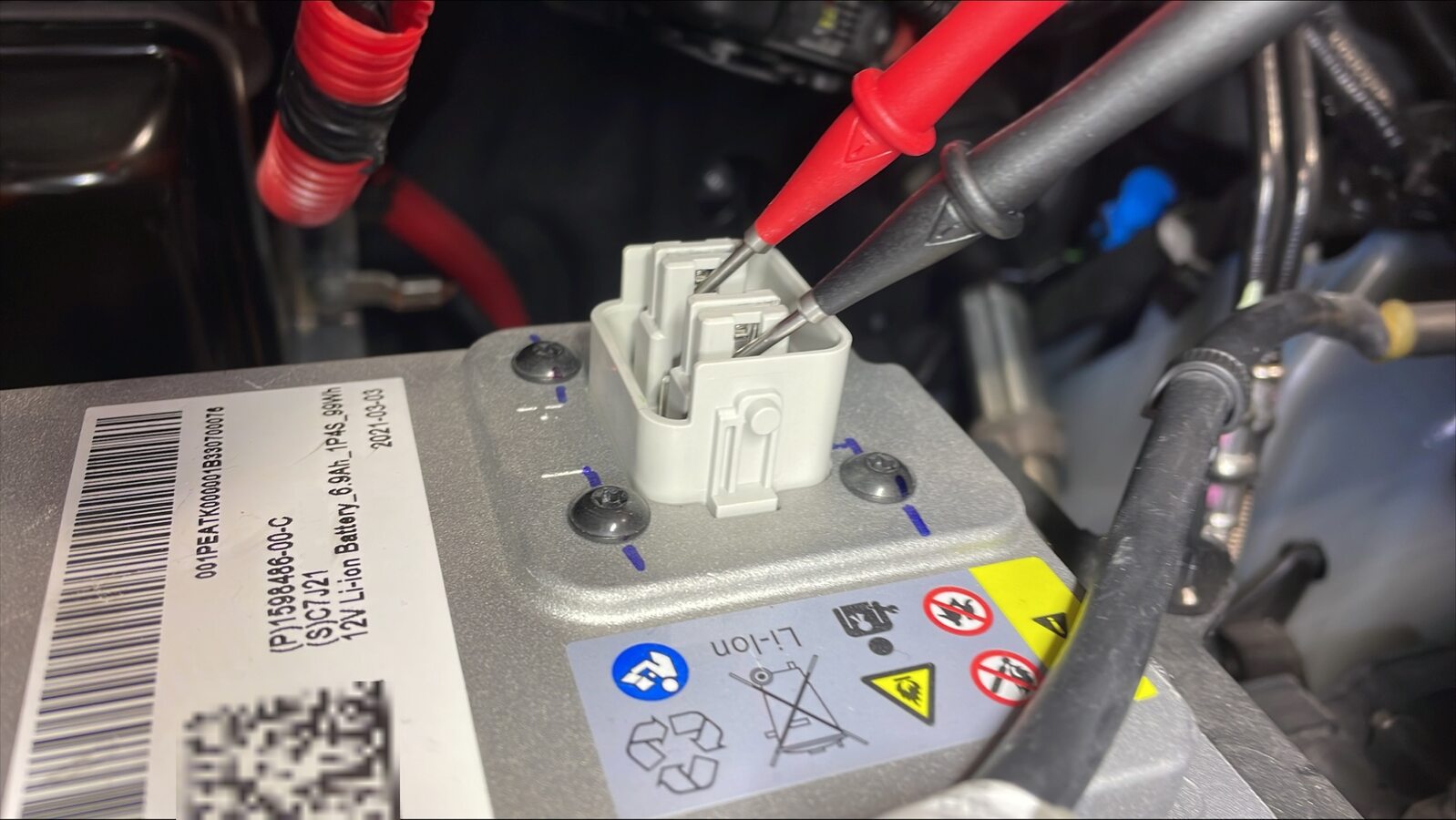

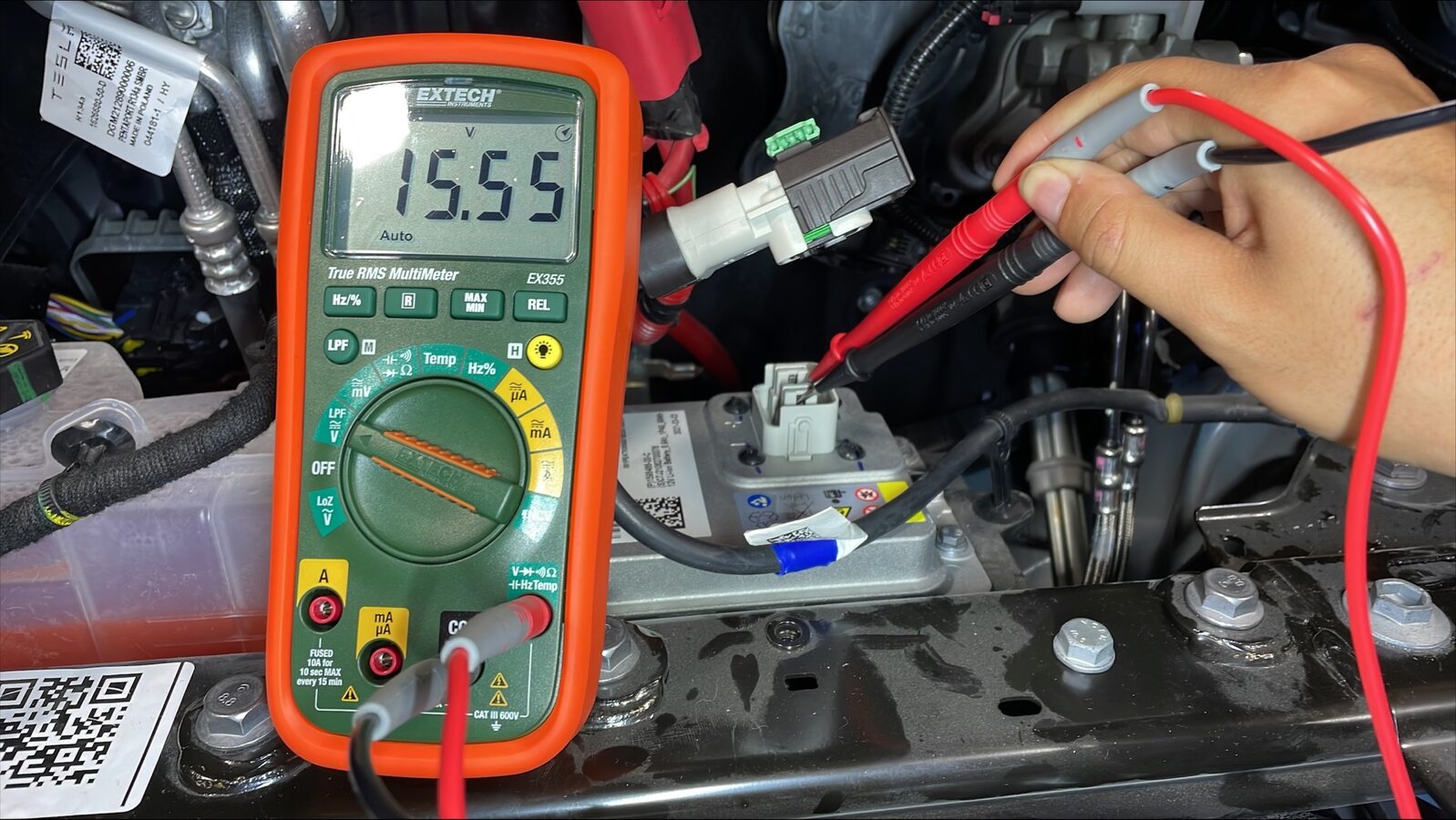

确认万用表工作正常。
注设置万用表以测量直流电压，测量低压电池电压，以确认万用表可正确测量电压。
- 完全升起车辆。
- 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 取出口袋中的所有物品，取下所有金属物品，如手表和珠宝等。
-
检查高压绝缘手套是否损坏。
-
戴上高压绝缘手套和皮面手套。
-

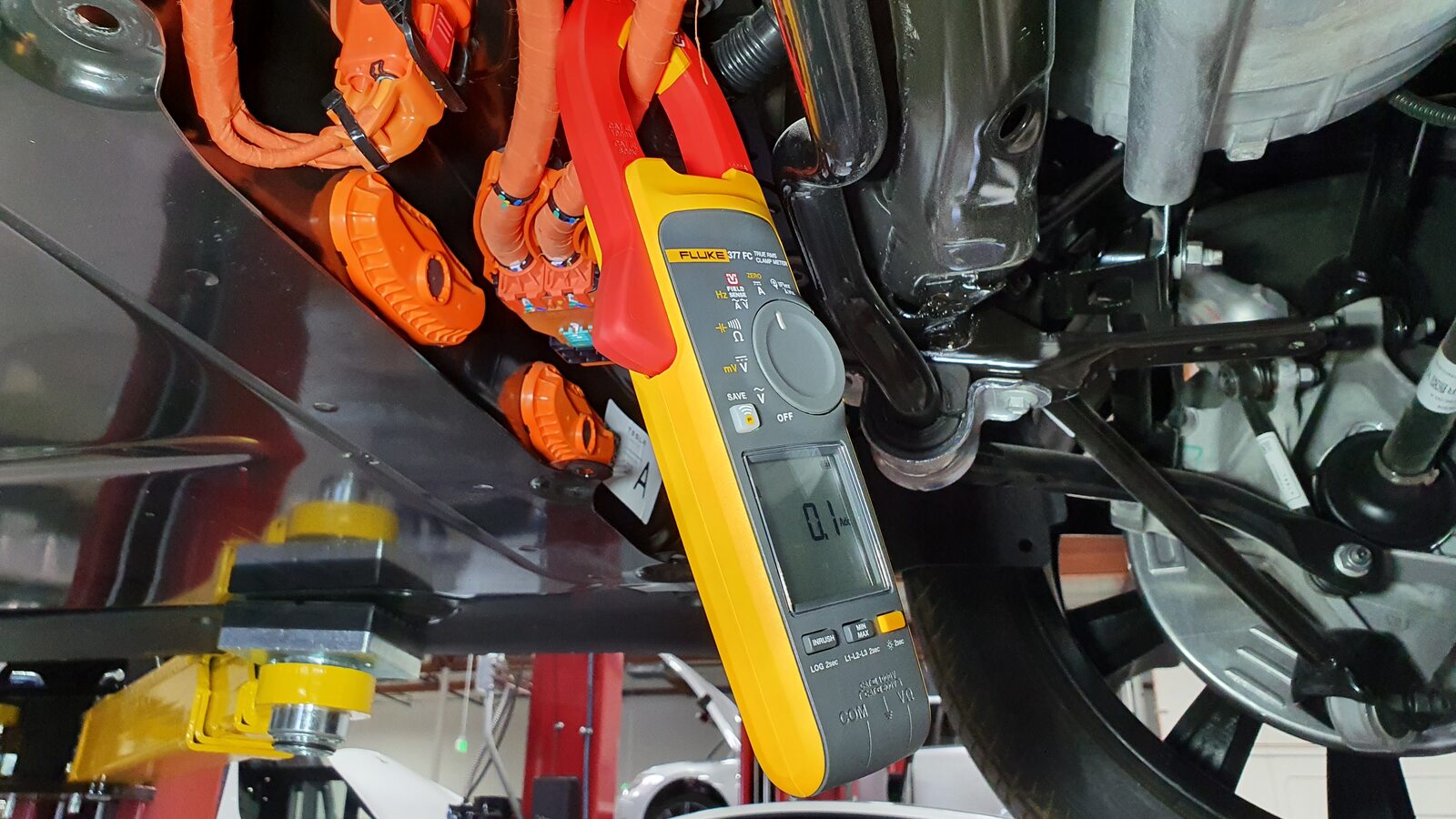

在后驱动单元高压线束上安装电流钳。
注在进行测量之前，确认仪表已调零；测量单根电缆。确认电流表安装方向正确。如果电流 > 0.5A，请勿继续断开高压连接器。此时，再次启动车辆电气绝缘程序，以确保所有设备均已正确关闭。如果电流小于 0.5A，根据需要上报以寻求帮助；若正常，则断开连接并检查电池侧高压插头处的电压。
-

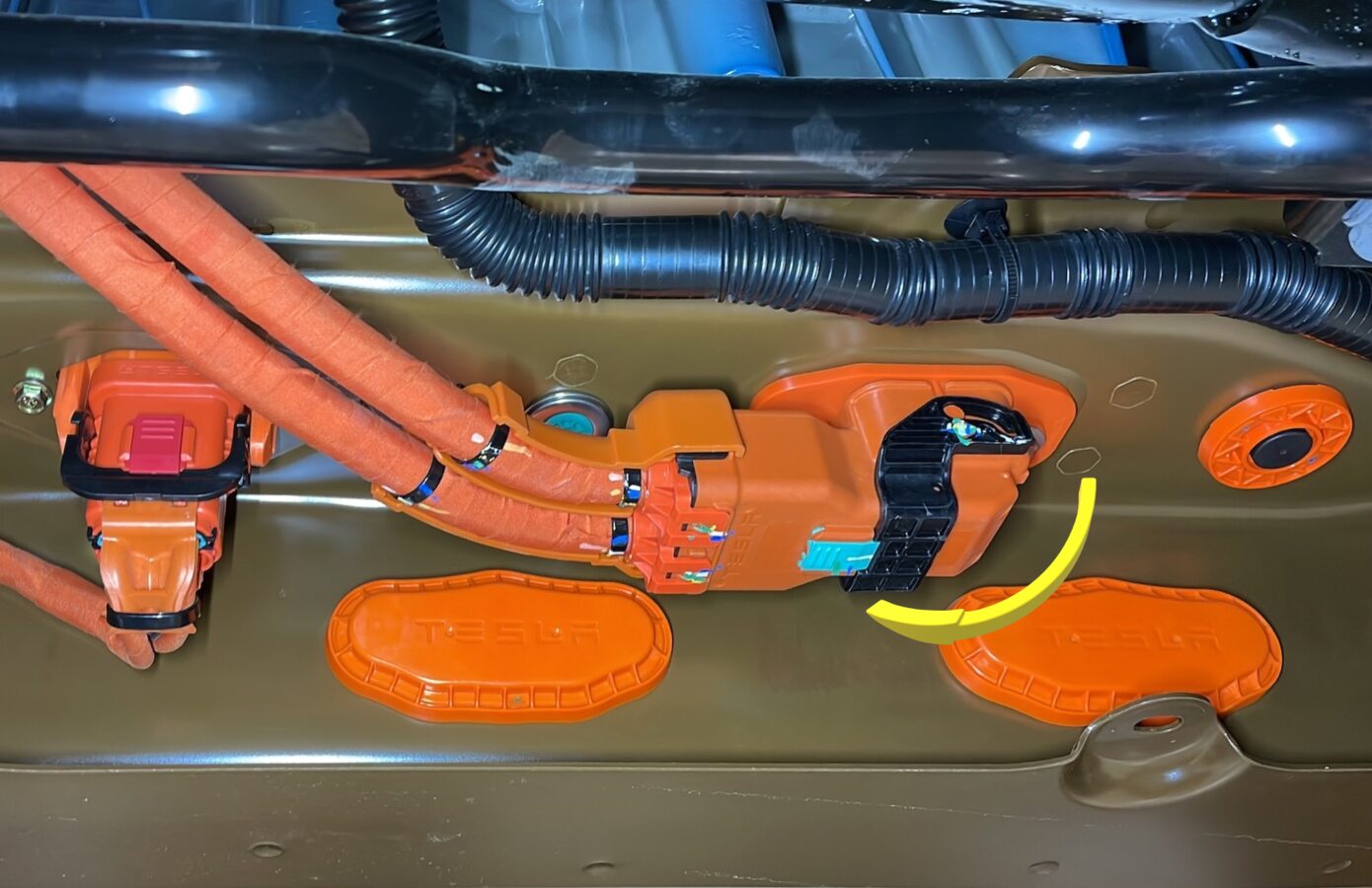

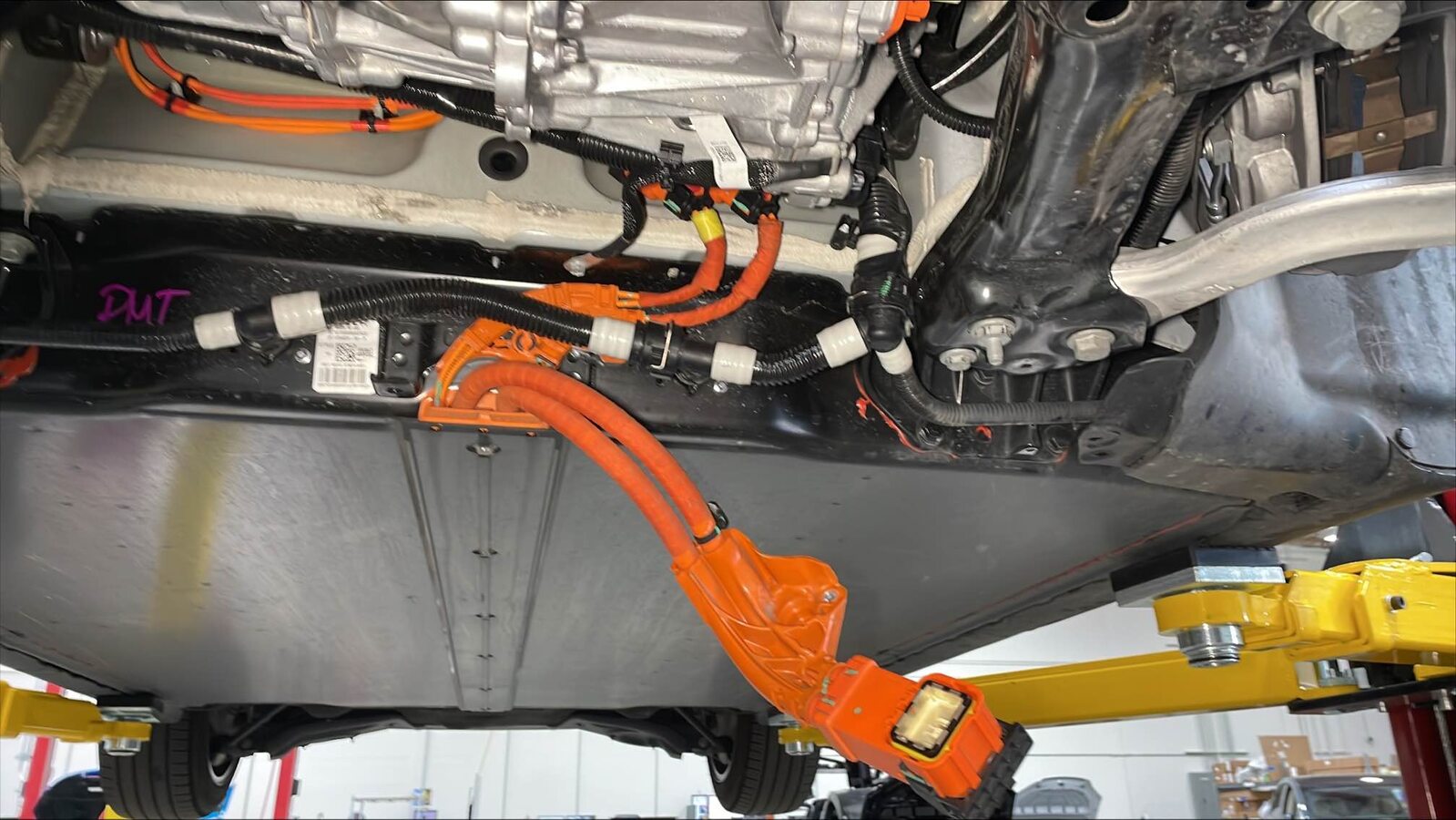

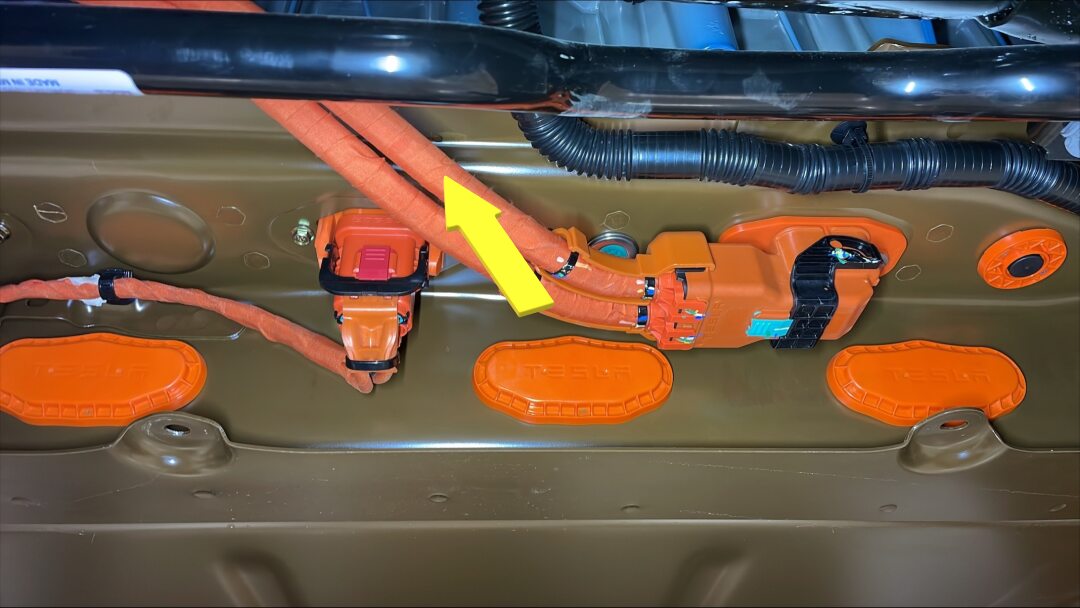

从高压电池上松开后驱动单元 (RDU) 高压线束。
-

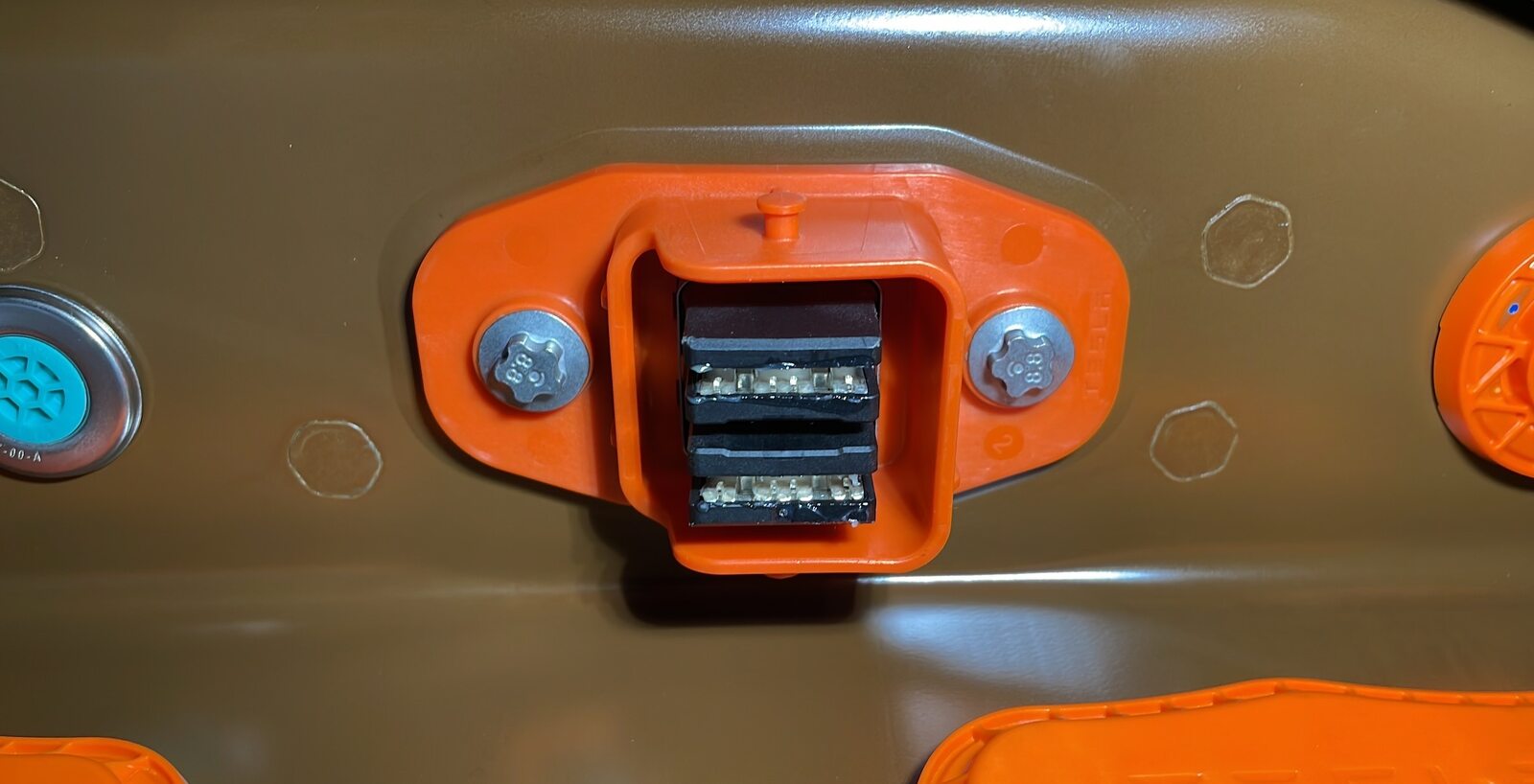

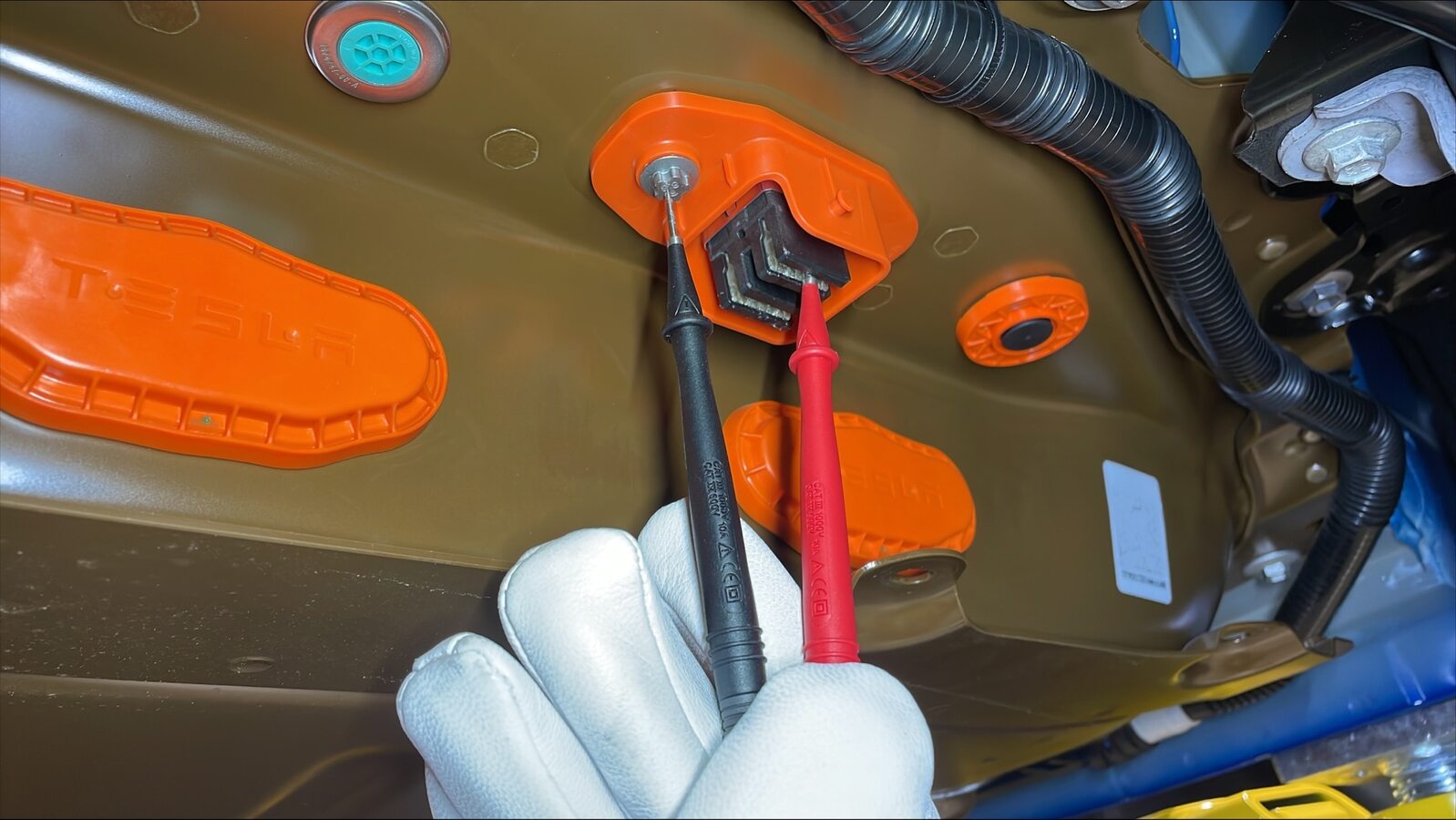

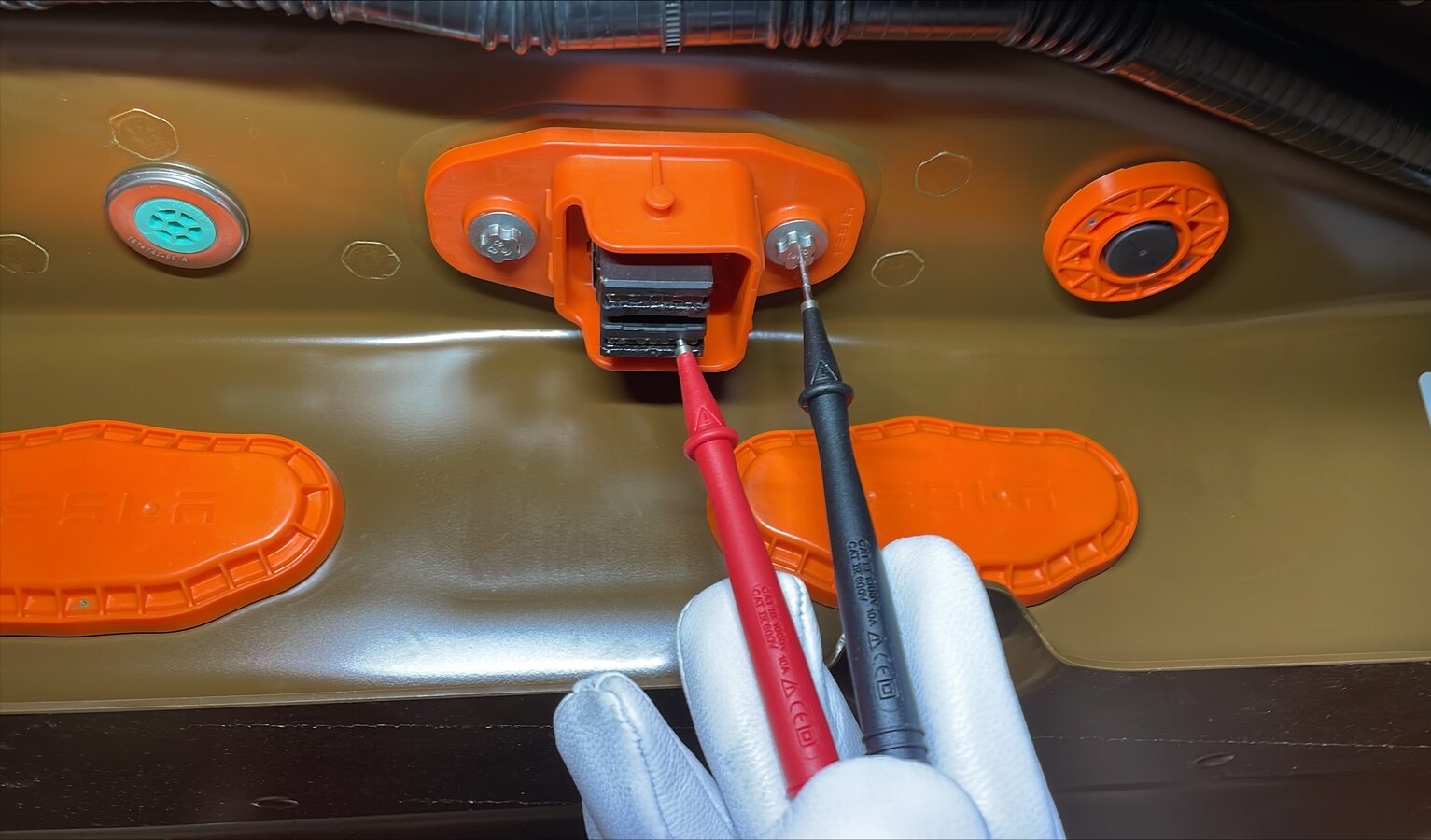

确认后驱动单元高压接头处无高压。
注操作高压组件时，务必佩戴个人防护装备（高压手套、护目镜），测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压。如果电压大于 10V，则说明电池组触点开关未断开或熔焊；停止作业并联系维修工程部。
- 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
- 拆卸剩余螺母（2 个），并将前流线型护板从车辆上拆下。
-

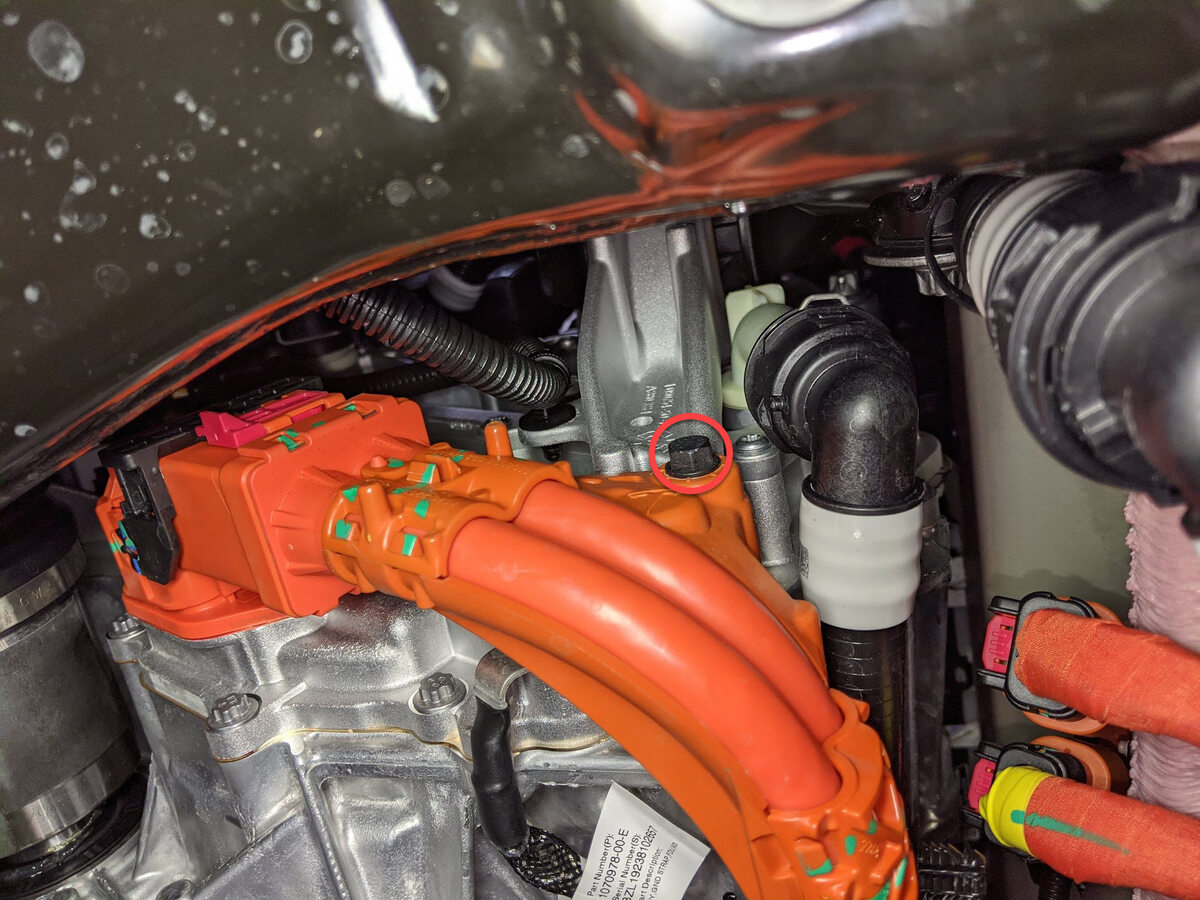

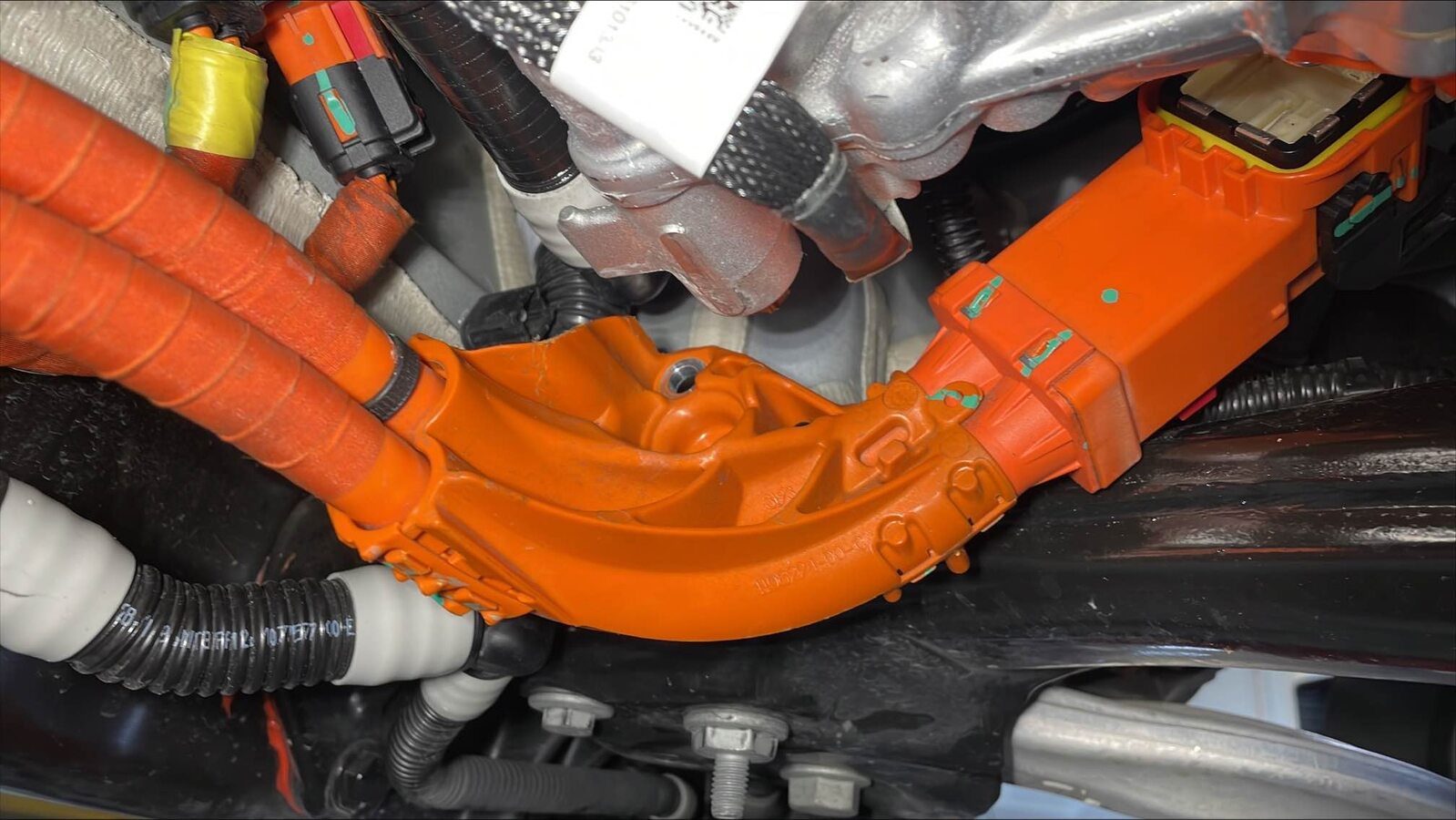

拆卸将前驱动单元高压线束固定到前驱动单元的螺栓。
-

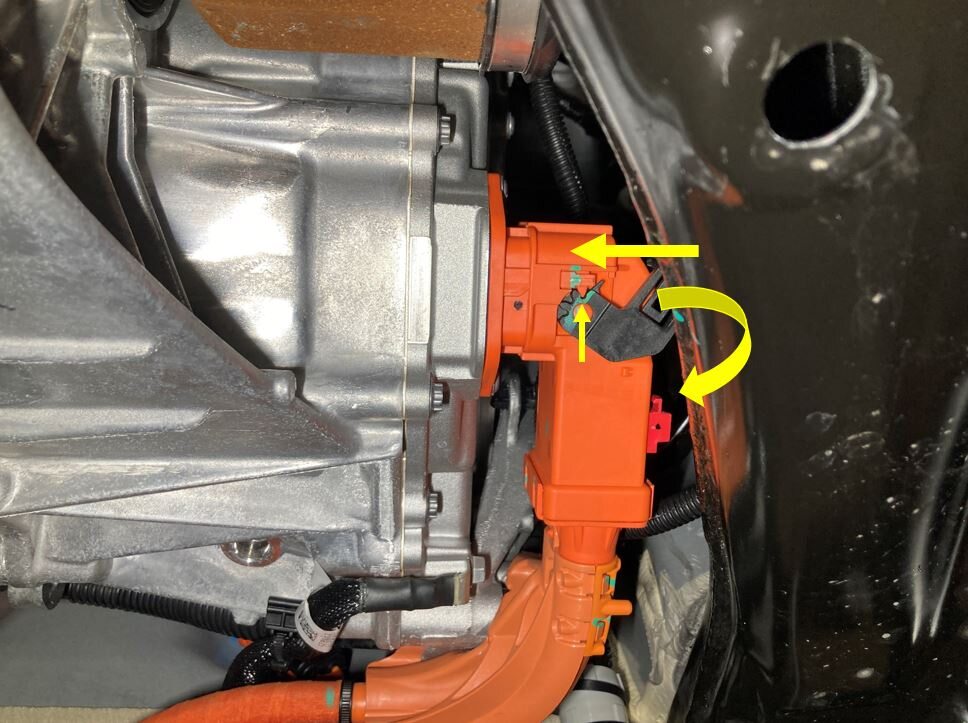

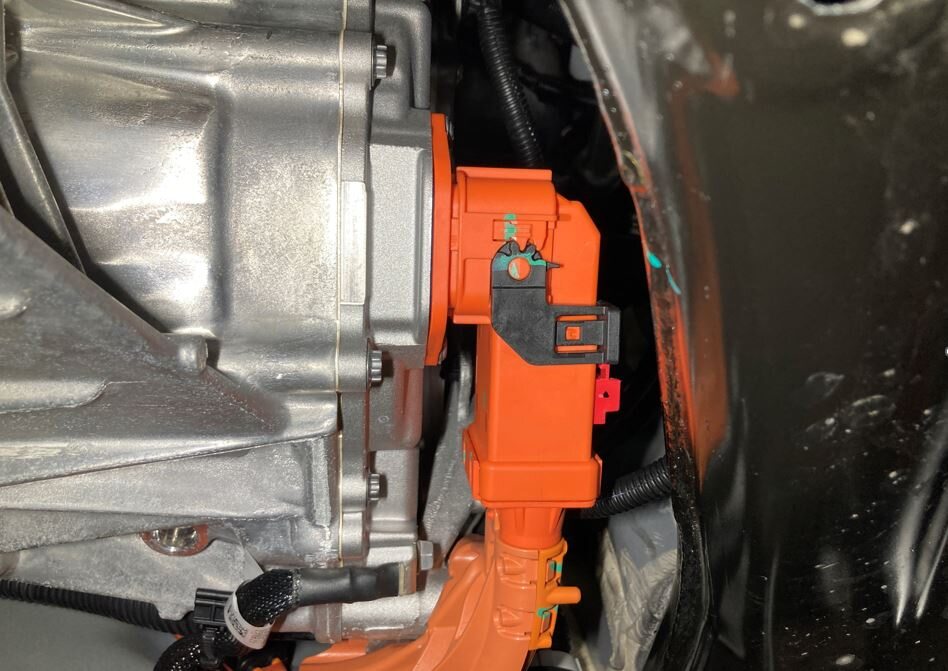

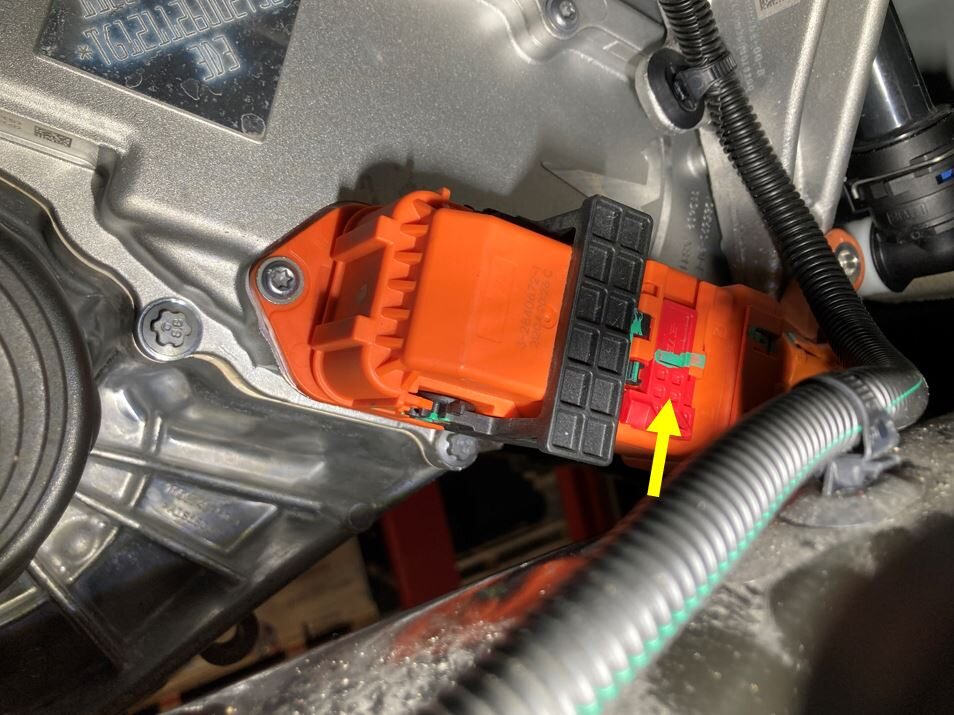

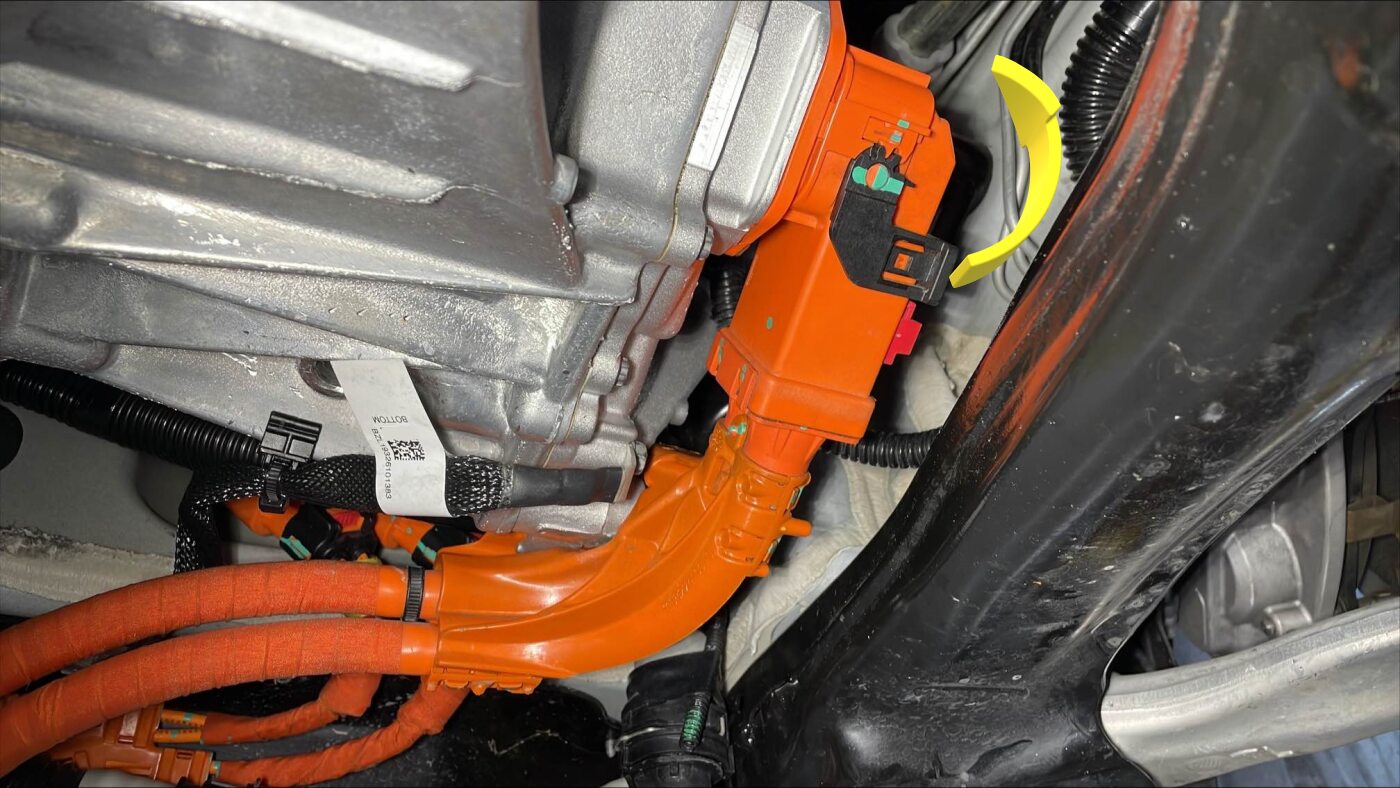

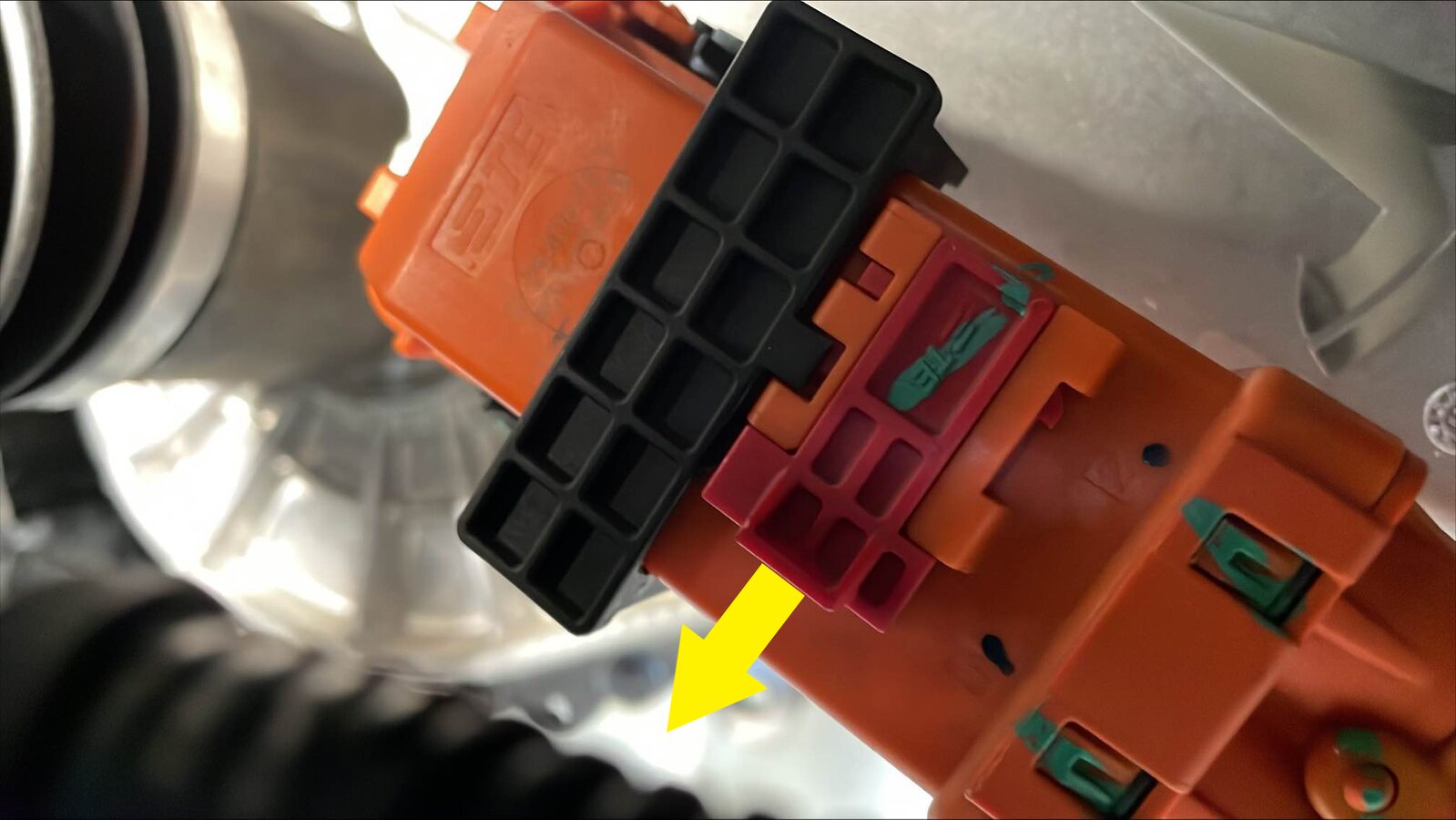

松开前驱动单元高压线束连接器。
-

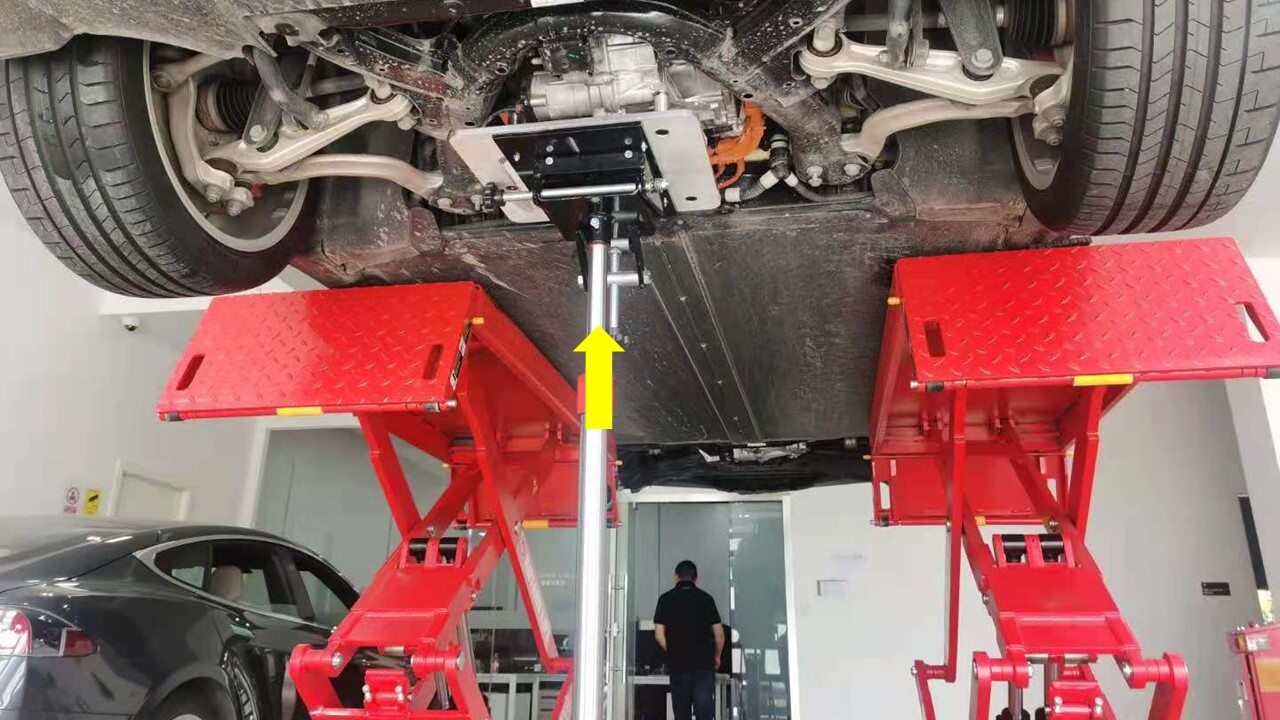

将前驱动单元支柱放置到前驱动单元上。
注对齐安装位置。
-

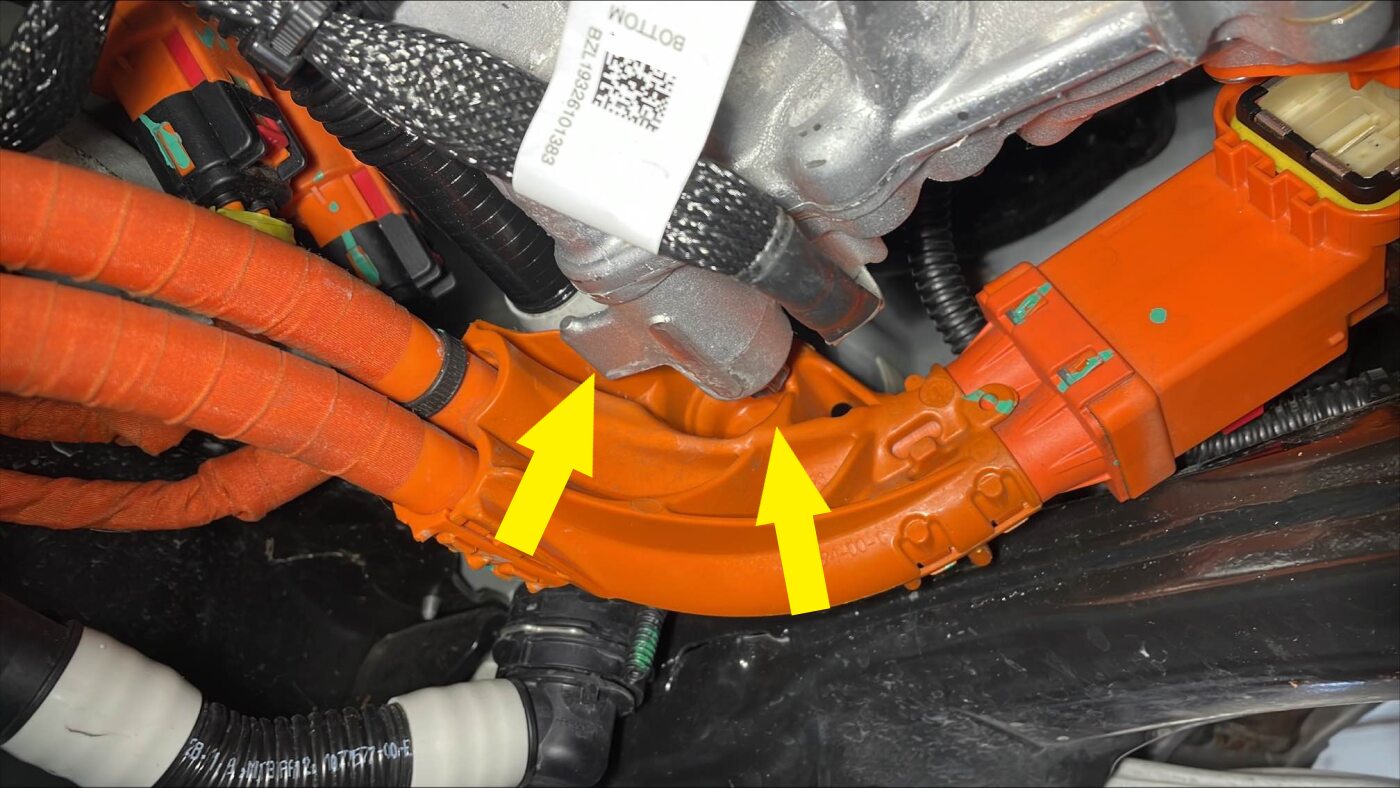

将前驱动单元高压线束从铸件上松开，并移至一旁。
-

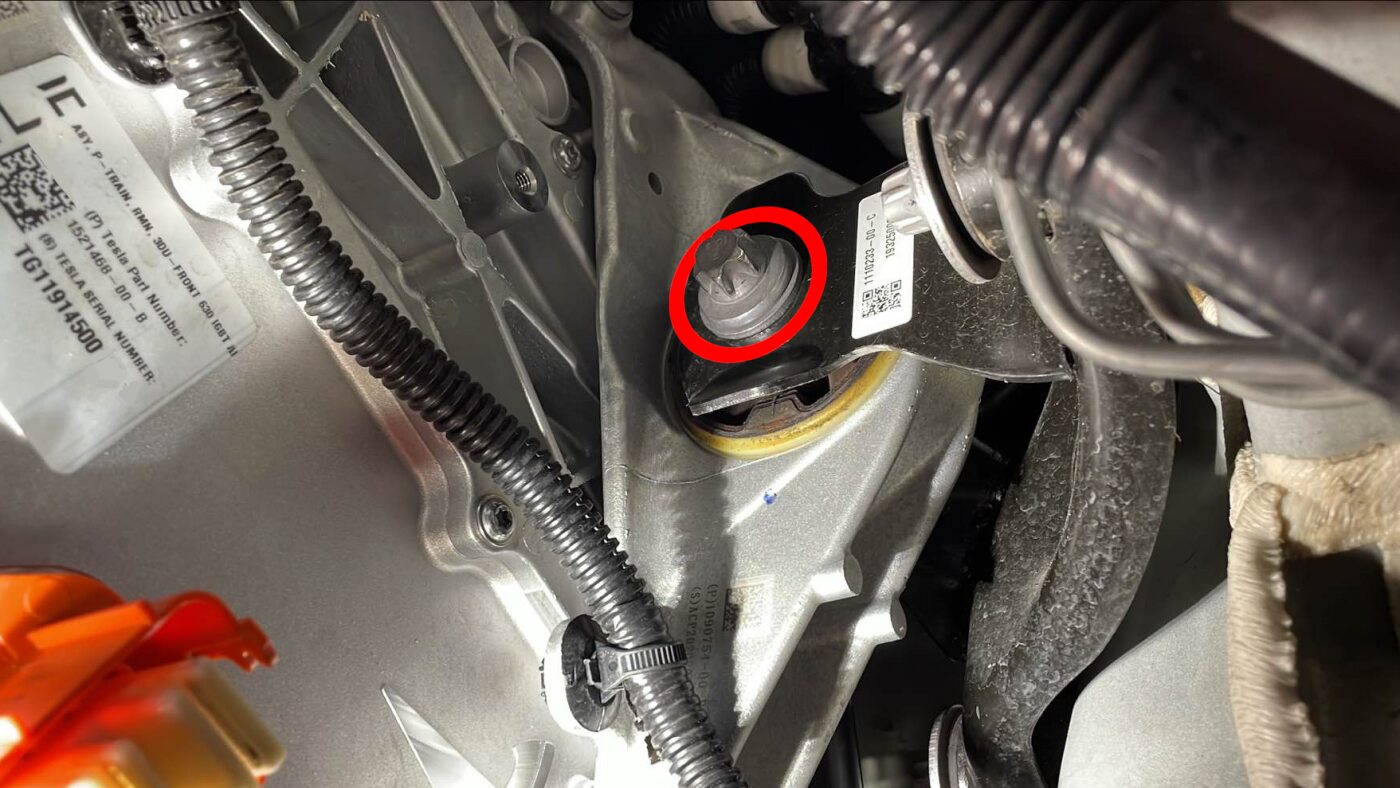

拆卸将左侧电机支座固定到左侧电机支座隔离器的螺栓。
-

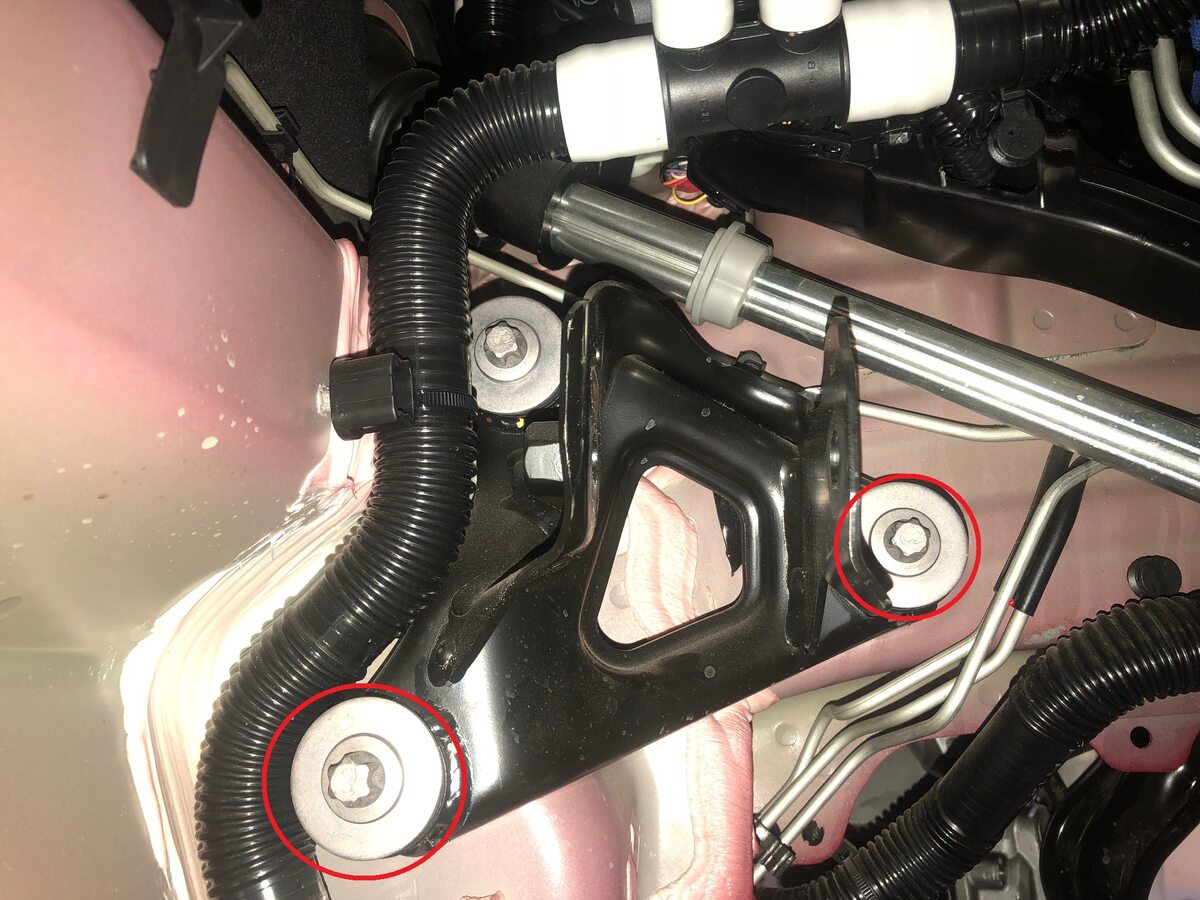

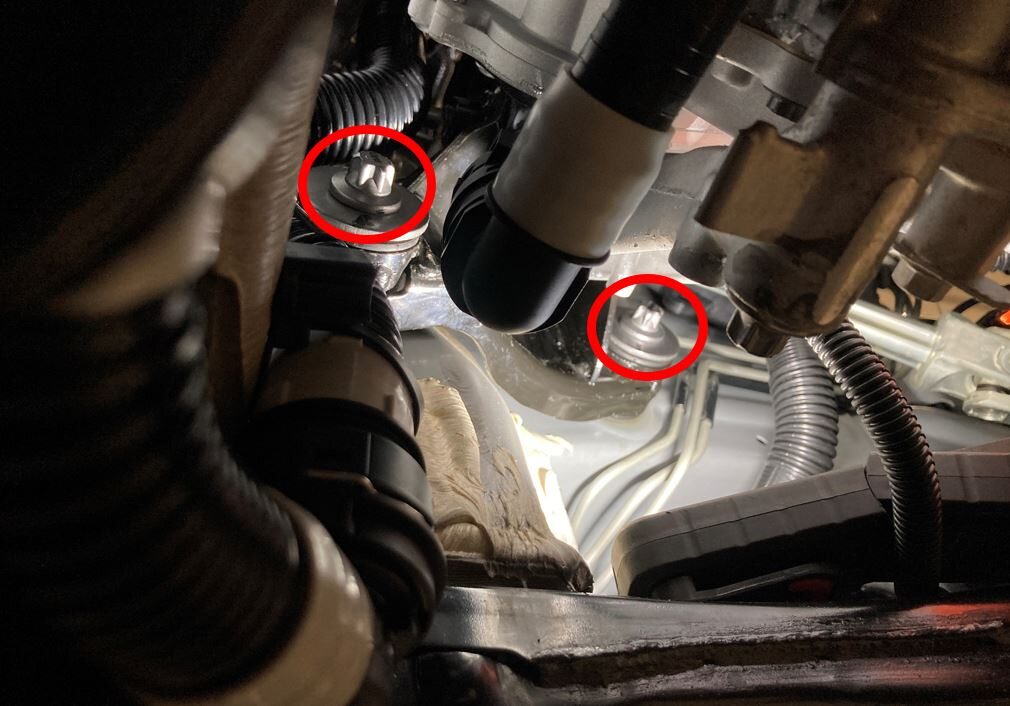

拆卸并弃置左侧电机支座隔离器上的下部螺栓（2 个）。
- 将车辆置于双柱举升机且前驱动单元位于运送顶支架上后，在车辆前方放置梯子，按要求执行前备箱区域各步骤。
-

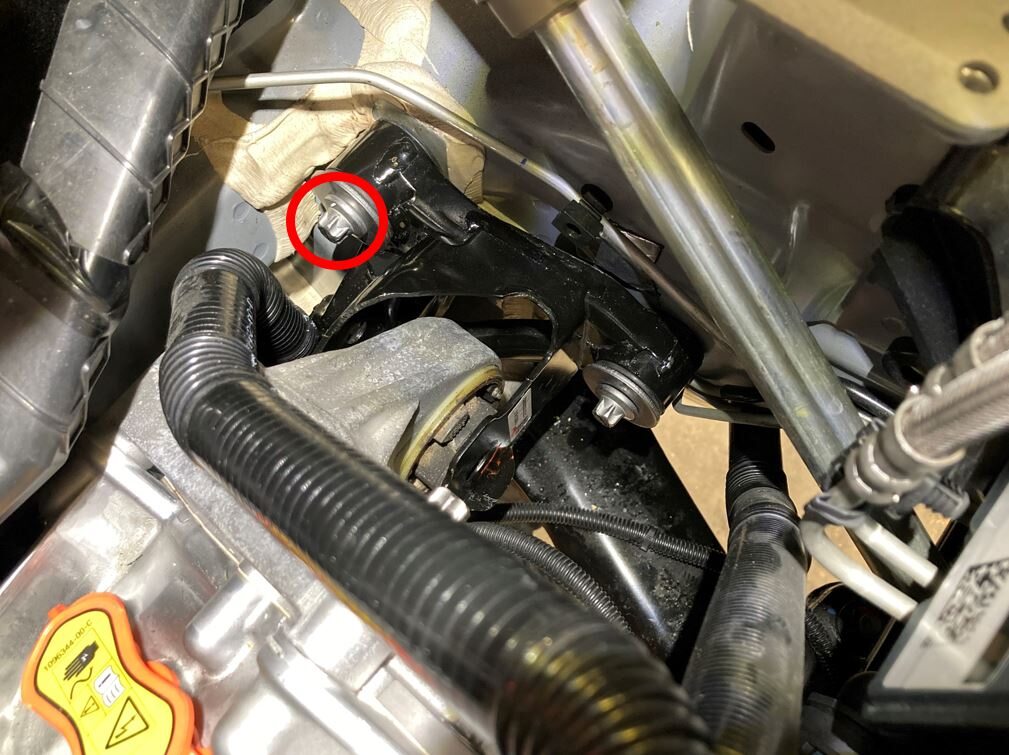

拆卸并弃置左侧电机支座隔离器上的上部螺栓。
注拆卸最后一颗螺栓后，若处理不慎，支座会脱离车身。
-

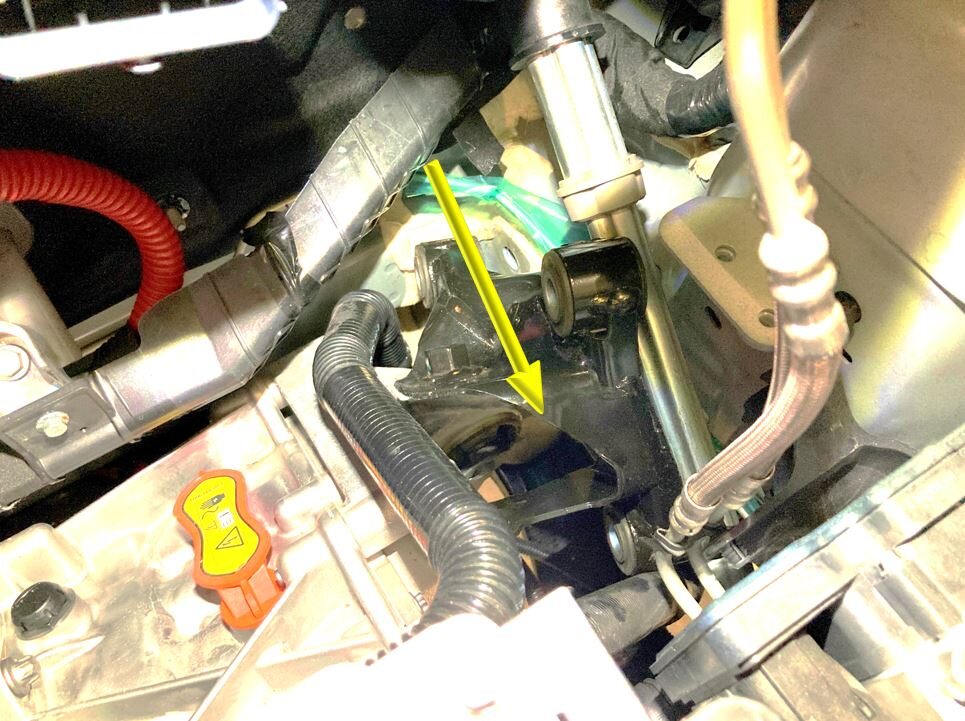

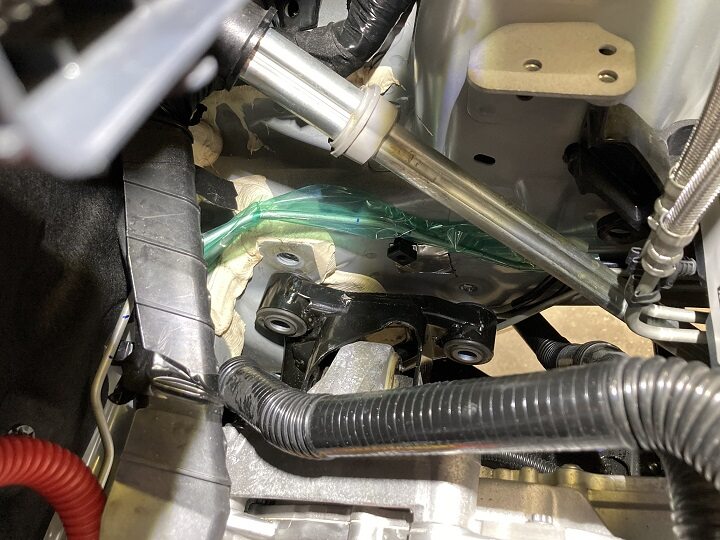

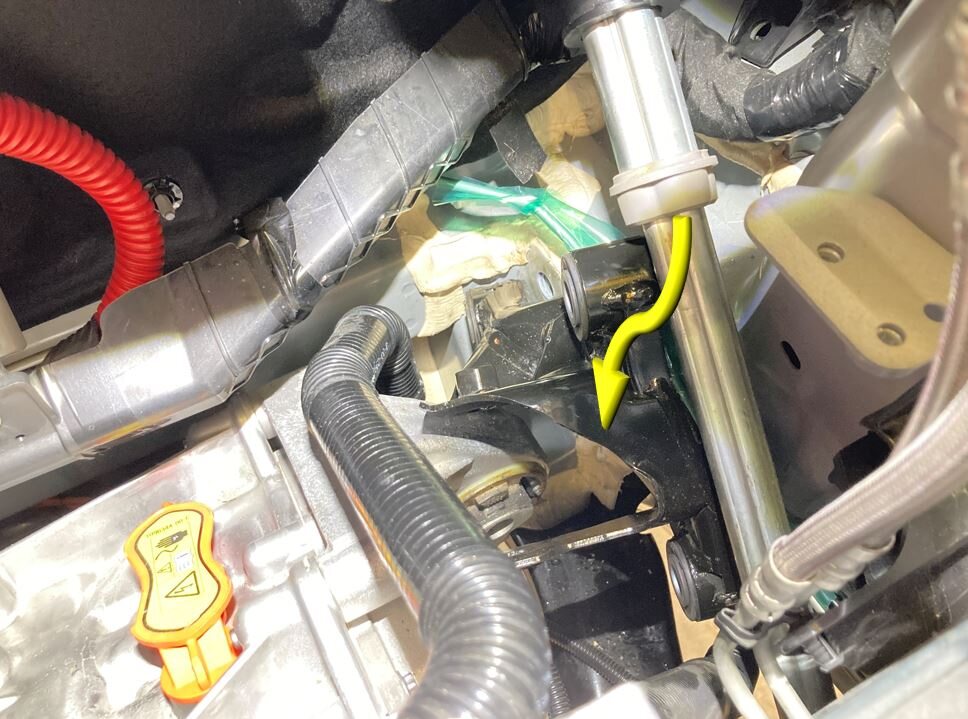

拆卸左侧电机支座隔离器。

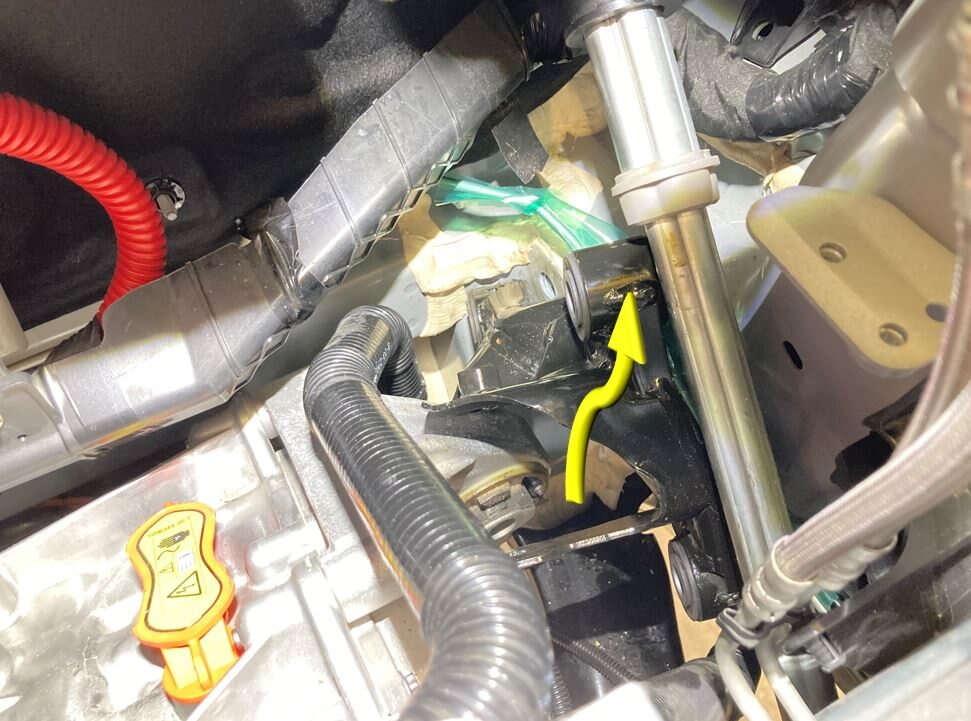

注将支座提起，轻轻向前旋转，然后向上滑动以拆下。小心请勿损坏制动管路或前纵梁面板。需要时，建议寻求他人帮助从车下拆下运送顶。
安装
-

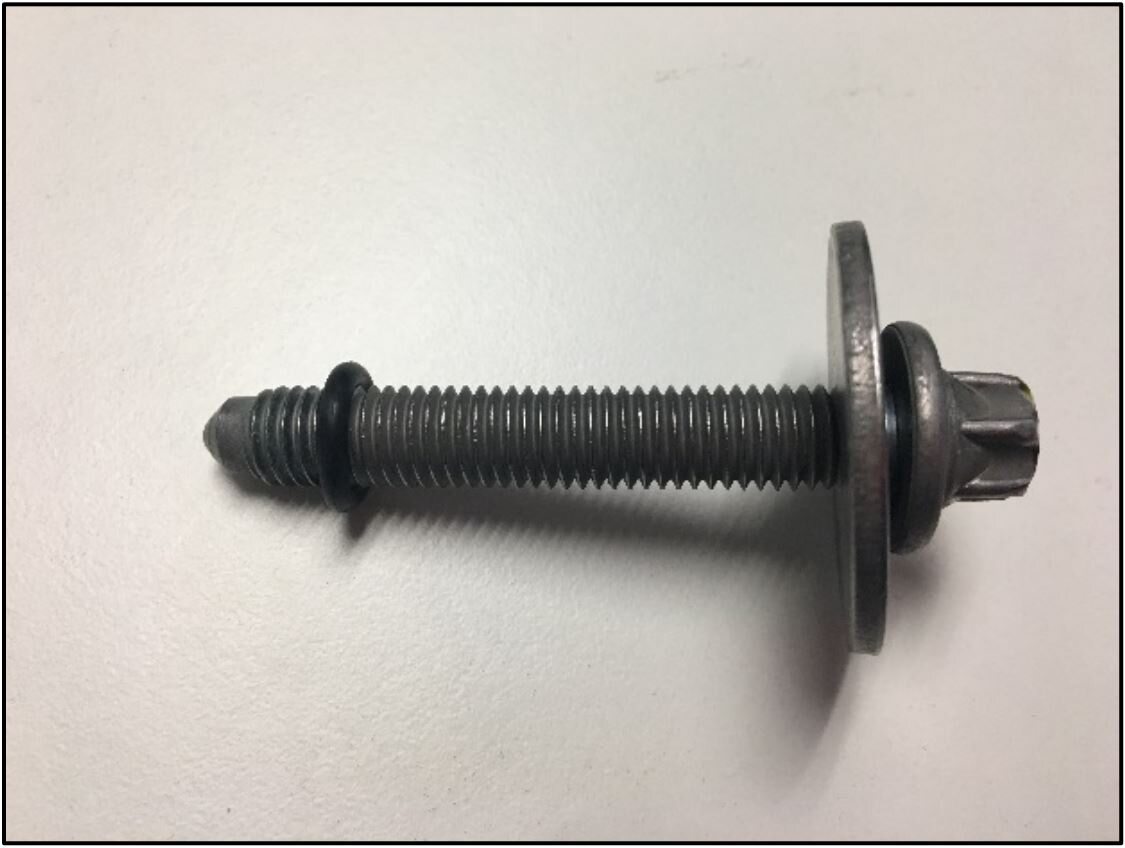

在新的电机支座隔离器螺纹胶螺栓（3 个）上安装 O 型环。
注3 个 O 型环，9/16" x 3/8" x 3/32”。从新的螺栓顶端开始拧入 5 个螺纹。
-
将左侧电机支座隔离器放置到位。
注向下按压支座，然后轻轻向后旋转，将其安装到位。小心请勿损坏制动管路或前纵梁面板。需要时，建议寻求他人帮助从车下拆下运送顶。
-
预装左侧电机支座隔离器上的上部螺栓。
注安装新螺栓。新螺栓上的 O 型环应与新的支座准确对齐。
-
预装左侧电机支座隔离器上的下部螺纹胶螺栓（2 个）。
注安装新螺栓。新螺栓上的 O 型环应与新的支座准确对齐。
-
将用于固定左侧电机支座隔离器的螺纹胶螺栓（3 个）紧固至 62 Nm。
-
安装将左侧电机支座固定到左侧电机支座隔离器的螺栓（扭矩为 105 Nm）。
注为将支座与螺栓孔对齐，可能需要调整运送顶。
-

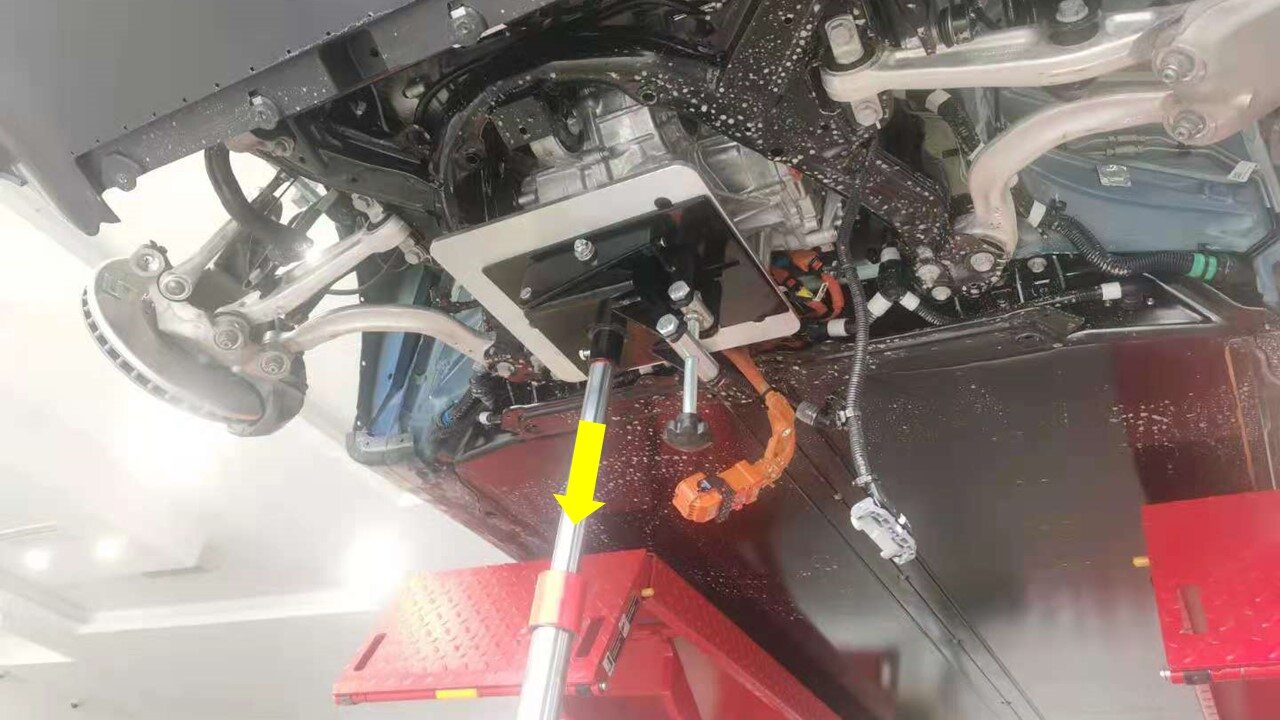

将前驱动单元支架和底部举升支架从前驱动单元下方拆下。
-
将前驱动单元高压线束放置到铸件上。
-

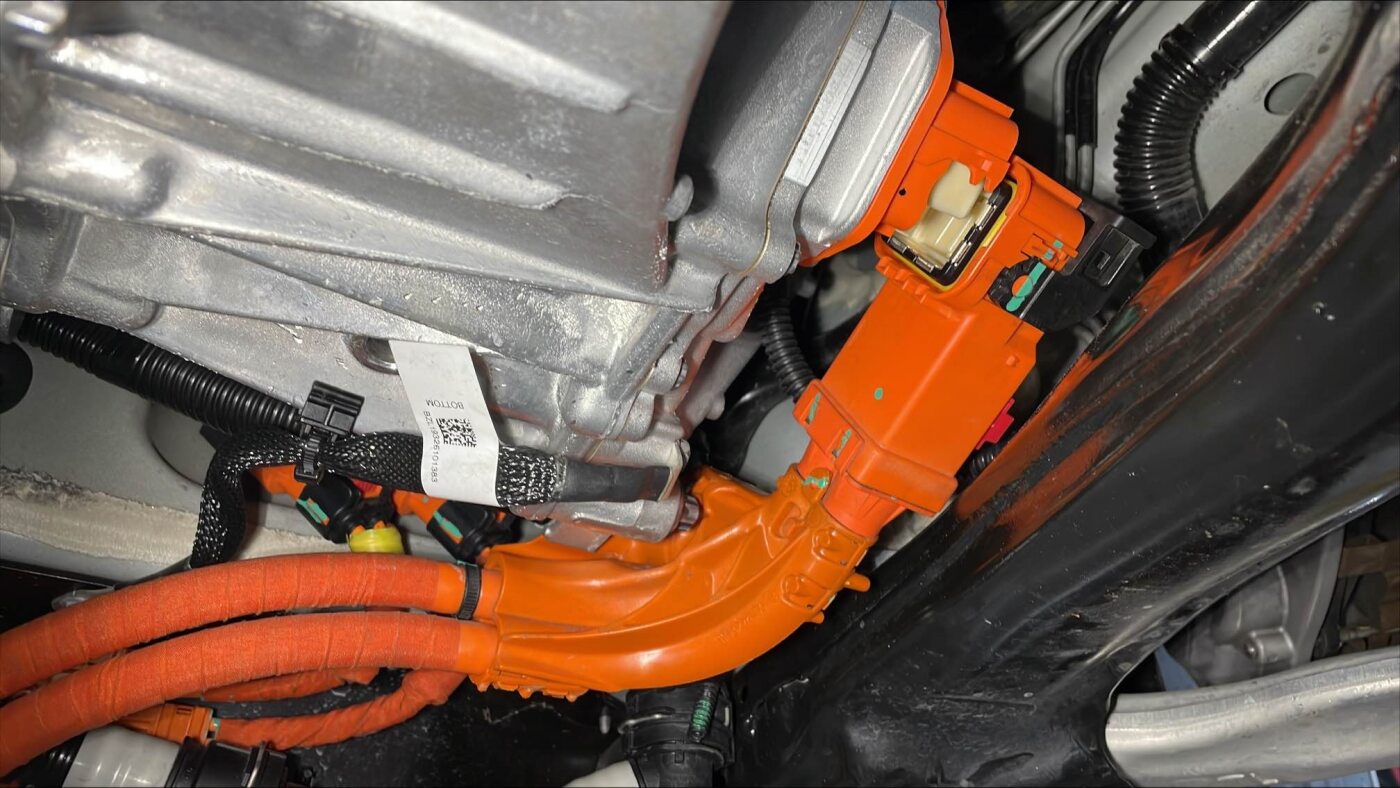

将前驱动单元高压线束连接器连接到前驱动单元上。
-
安装将前驱动单元高压线束固定到前驱动单元的螺栓（扭矩为 10 Nm）。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
-
将后驱动单元高压线束连接器连接到高压电池上。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
-
揭下右前制动管路和左前纵梁面板上的遮蔽胶带。
-
安装将右前制动管路固定到左前纵梁面板的卡子（2 个）。
-
将机电制动助力器总成连接器（2 个）连接到制动助力器总成。
- 连接低压电源。请参阅12V/低压电源（断开和连接）。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
-

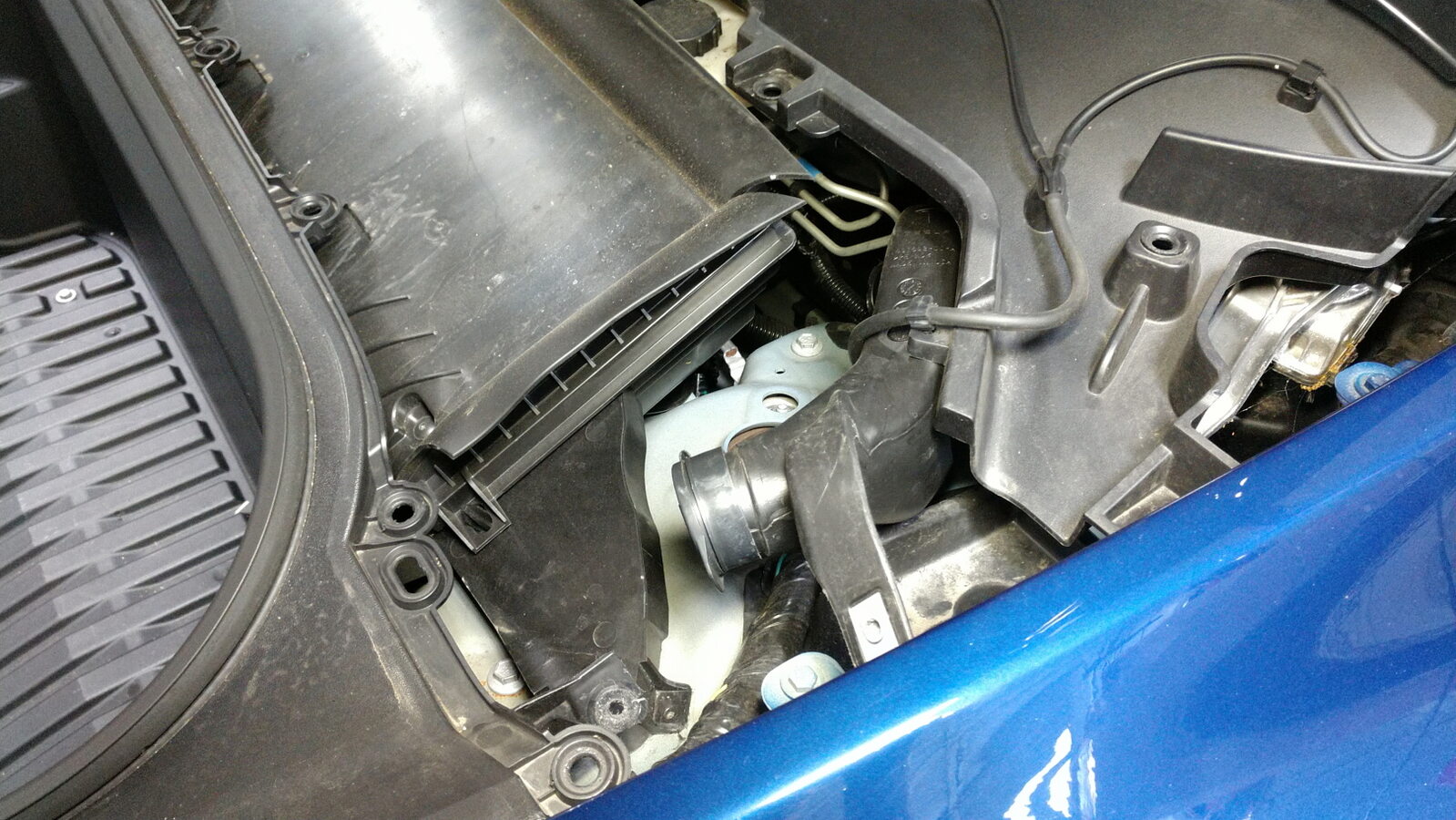

将清洗器储液罐颈部固定到清洗器储液罐上。
注确保清洗器软管排布正确。
-
安装将清洗器储液罐颈部固定到前备箱储物单元的螺栓（扭矩为 5 Nm）。
注部分车辆此处可能会配备一个推拉式卡子。
-
安装后挡板。
